UIMA-ALTAAN LAATOITTAMINEN MAPEI-TUOTTEILLA UIMA-ALTAAN PINTARAKENNEJÄRJESTELMÄ

Transkriptio

1 UIMA-ALTAAN LAATOITTAMINEN MAPEI-TUOTTEILLA UIMA-ALTAAN PINTARAKENNEJÄRJESTELMÄ

2 MAPEI'N KEHITYS POHJOLASSA 1976 Lujitemuoveja, betonin lisäaineita ja erikoislaasteja valmistava RESCON perustetaan Norjassa. 198 RESCON'in tytäryhtiö RESCONSULT aloittaa toimintansa MAPEI perustaa yhtiön Ruotsissa RESCON tulee osaksi kansainvälistä MAPEI konsernia ja nimeksi tulee RESCON MAPEI RESCON MAPEI OY perustetaan Suomessa. 200 RESCON MAPEI ottaa käyttöön Pohjolan ja Baltian uuden jakelukeskuksen Sagstua'ssa Norjassa Norska Forskningsrådet perustaa Concrete Innovation Centre'n kansalliseksi keskukseksi tutkimukselle ja kehitykselle. RESCON MAPEI on jäsen keskuksessa jonka päämäärä on tulla Euroopan johtavaksi betonitutkimuksen alalla RESCON MAPEI ottaa käyttöön uuden T&K-keskuksen Sagstua'ssa sekä uuden tehtaan betoni- ja sementtituotannon lisäaineita varten. Ruotsin Kristinehamnissa otetaan käyttöön asiakaspalvelu- ja jakelukeskus RESCON MAPEI ottaa käyttöön STC-laitoksen (Shotcrete Test Center) jossa ruiskubetonia voidaan testata täydessä laajuudessaan. MAPEI DENMARK A/S perustetaan. MAPEI'N KEHITYS Mapei perustettiin 197 Milanossa, Italiassa. Konsernilla on tänään 62 tuotantolaitosta kaikkialla maailmassa sekä 18 tutkimuslaboratoriota joista yksi sijaitsee Nord-Odal'issa Norjassa. Konsernin liikevaihto on noin 2,1 miljardia euroa ja työntekijöitä on noin 7500, joista noin 900 työskentee 18 T&K -keskuksissa. TUOTERYHMÄT Tuotteita teollisuuslattioiden tasoittamiseen ja käsittelyyn. Erikoislaasteja betoninkorjaukseen. Tuotteita betonin pintakäsittelyyn. Betonin ja laastien lisäaineet. Tuotteita vedeneristämiseen, injektointiin ja suojaukseen. Tuotteita askeläänieristämiseen ja märkätiloihin. Tuotteita tunneleihin ja laitoksiin. Tuotteita keraamisten laattojen ja luonnonkivien kiinnittämiseen ja saumaukseen. Liimoja kaikentyyppisielle lattia- ja seinäpäällysteille. Epoksi- ja polyuretanituotteita injektointiin, liimaukseen ja suojaukseen. Jauhatusapuaineita sementtituotantoon. Tuotejärjestelmät öljyn- ja kaasuntuotatantolaitoksiin RESCON MAPEI'n nimeksi tulee MAPEI. Islanti MAPEI POHJOLASSA JA BALTIASSA Pääkonttori, tuotanto, jakelu ja T&K Ruotsi Suomi Konttorit Ruotsissa ja Suomessa Norja Aluetoimistot Tytäryhtiöt Viro Yhteistyökumppanit Latvia Tanska

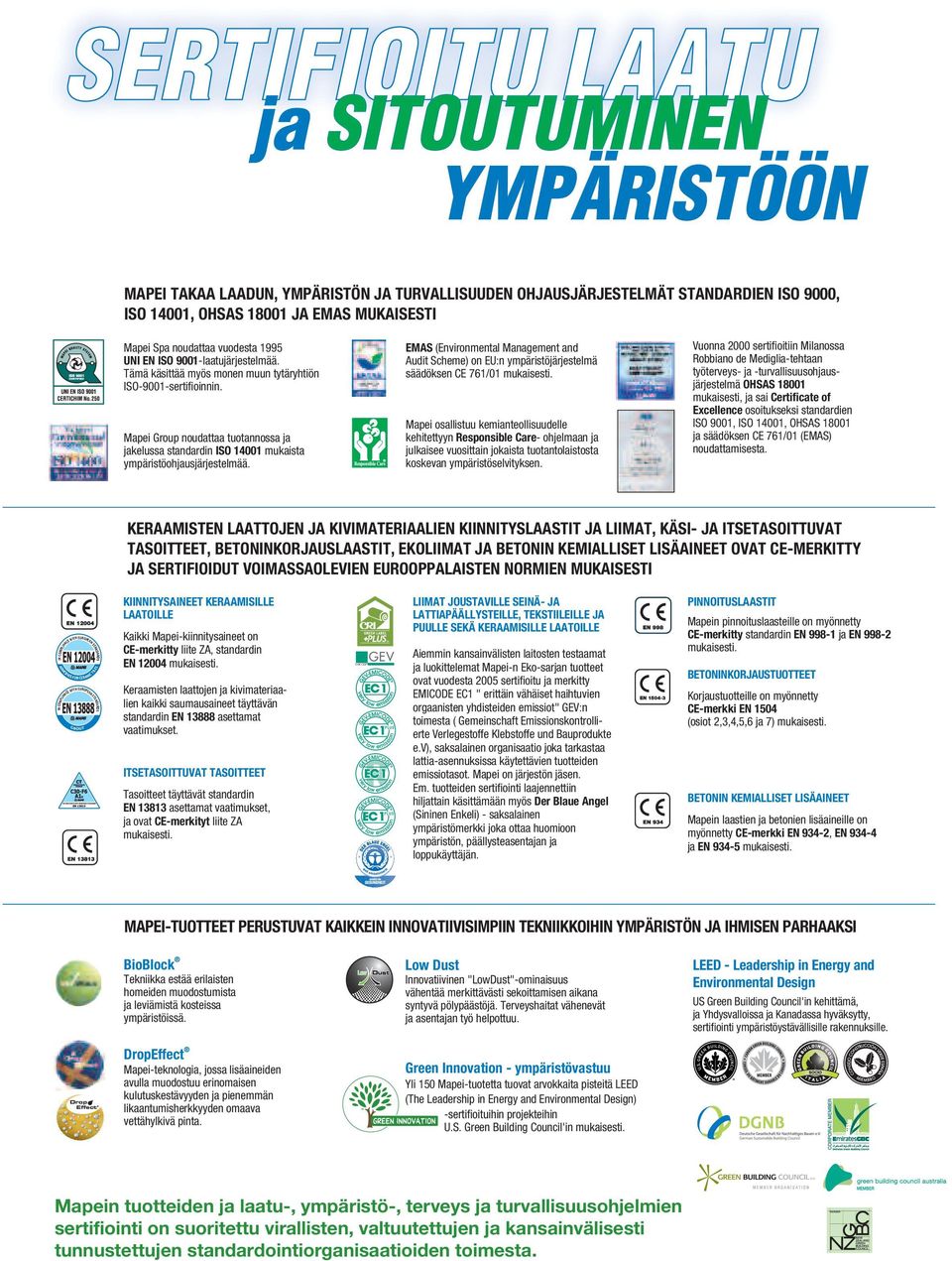

3 SER SERTIFIOITU LAATU ja SITOUTUMINEN YMPÄRISTÖÖN MAPEI TAKAA LAADUN, YMPÄRISTÖN JA TURVALLISUUDEN OHJAUSJÄRJESTELMÄT STANDARDIEN ISO 9000, ISO 14001, OHSAS JA EMAS MUKAISESTI EMAS (Environmental Management and Audit Scheme) on EU:n ympäristöjärjestelmä säädöksen CE 761/01 mukaisesti. Mapei Spa noudattaa vuodesta 1995 UNI EN ISO 9001-laatujärjestelmää. Tämä käsittää myös monen muun tytäryhtiön ISO-9001-sertifioinnin. Mapei osallistuu kemianteollisuudelle kehitettyyn Responsible Care- ohjelmaan ja julkaisee vuosittain jokaista tuotantolaistosta koskevan ympäristöselvityksen. Mapei Group noudattaa tuotannossa ja jakelussa standardin ISO mukaista ympäristöohjausjärjestelmää. Vuonna 2000 sertifioitiin Milanossa Robbiano de Mediglia-tehtaan työterveys- ja -turvallisuusohjausjärjestelmä OHSAS mukaisesti, ja sai Certificate of Excellence osoitukseksi standardien ISO 9001, ISO 14001, OHSAS ja säädöksen CE 761/01 (EMAS) noudattamisesta. KERAAMISTEN LAATTOJEN JA KIVIMATERIAALIEN KIINNITYSLAASTIT JA LIIMAT, KÄSI- JA ITSETASOITTUVAT TASOITTEET, BETONINKORJAUSLAASTIT, EKOLIIMAT JA BETONIN KEMIALLISET LISÄAINEET OVAT CE-MERKITTY JA SERTIFIOIDUT VOIMASSAOLEVIEN EUROOPPALAISTEN NORMIEN MUKAISESTI ITH EUROPEA EW N NC ARDS AND ST IN COMP LIA KIINNITYSAINEET KERAAMISILLE LAATOILLE ILE S HE AD Kaikki Mapei-kiinnitysaineet on CE-merkitty liite ZA, standardin EN mukaisesti. LIIMAT JOUSTAVILLE SEINÄ- JA LATTIAPÄÄLLYSTEILLE, TEKSTIILEILLE JA PUULLE SEKÄ KERAAMISILLE LAATOILLE EMICODE ITH EUROPEA EW N NC ARDS AND ST IN COMP LIA SIV T IC ES F OR CERAM GROUT Keraamisten laattojen ja kivimateriaalien kaikki saumausaineet täyttävän standardin EN 1888 asettamat vaatimukset. ITSETASOITTUVAT TASOITTEET Tasoitteet täyttävät standardin EN 181 asettamat vaatimukset, ja ovat CE-merkityt liite ZA mukaisesti. GEV Aiemmin kansainvälisten laitosten testaamat ja luokittelemat Mapei-n Eko-sarjan tuotteet ovat vuodesta 2005 sertifioitu ja merkitty EMICODE EC1 " erittäin vähäiset haihtuvien orgaanisten yhdisteiden emissiot" GEV:n toimesta ( Gemeinschaft Emissionskontrollierte Verlegestoffe Klebstoffe und Bauprodukte e.v), saksalainen organisaatio joka tarkastaa lattia-asennuksissa käytettävien tuotteiden emissiotasot. Mapei on järjestön jäsen. Em. tuotteiden sertifiointi laajennettiin hiljattain käsittämään myös Der Blaue Angel (Sininen Enkeli) - saksalainen ympäristömerkki joka ottaa huomioon ympäristön, päällysteasentajan ja loppukäyttäjän. PINNOITUSLAASTIT Mapein pinnoituslaasteille on myönnetty CE-merkitty standardin EN ja EN mukaisesti. BETONINKORJAUSTUOTTEET Korjaustuotteille on myönnetty CE-merkki EN 1504 (osiot 2,,4,5,6 ja 7) mukaisesti. BETONIN KEMIALLISET LISÄAINEET Mapein laastien ja betonien lisäaineille on myönnetty CE-merkki EN 94-2, EN 94-4 ja EN 94-5 mukaisesti. MAPEI-TUOTTEET PERUSTUVAT KAIKKEIN INNOVATIIVISIMPIIN TEKNIIKKOIHIN YMPÄRISTÖN JA IHMISEN PARHAAKSI BioBlock Tekniikka estää erilaisten homeiden muodostumista ja leviämistä kosteissa ympäristöissä. DropEffect Drop Effect Low Low Dust Innovatiivinen "LowDust"-ominaisuus vähentää merkittävästi sekoittamisen aikana syntyvä pölypäästöjä. Terveyshaitat vähenevät ja asentajan työ helpottuu. Mapei-teknologia, jossa lisäaineiden avulla muodostuu erinomaisen kulutuskestävyyden ja pienemmän likaantumisherkkyyden omaava vettähylkivä pinta. Green Innovation - ympäristövastuu Yli 150 Mapei-tuotetta tuovat arvokkaita pisteitä LEED (The Leadership in Energy and Environmental Design) -sertifioituihin projekteihin U.S. Green Building Council'in mukaisesti. Mapein tuotteiden ja laatu-, ympäristö-, terveys ja turvallisuusohjelmien sertifiointi on suoritettu virallisten, valtuutettujen ja kansainvälisesti tunnustettujen standardointiorganisaatioiden toimesta. LEED - Leadership in Energy and Environmental Design US Green Building Council'in kehittämä, ja Yhdysvalloissa ja Kanadassa hyväksytty, sertifiointi ympäristöystävällisille rakennuksille.

4 S I S Ä LT Ö J A J O H D A N T O 4 SISÄLTÖ: Mapei n esittely... s. 2 Mapei n laatu- ja ympäristöohjelma... s. Johdanto... s. 4 Uima-altaan pintarakennejärjestelmä... s. 5 Betonirakenteiden korjaus... s. 6 Betonirakenteiden viimeistely... s. 7 Vedeneristeet... s. 8 Kourut... s. 10 Keraamisten laattojen ja luonnonkivien kiinnitys... s. 11 Keraamisten laattojen ja luonnonkivien saumaus.. s. 14 Läpiviennit pystypinnoilla... s. 16 Läpiviennit vaakapinnoilla... s. 17 Rakenteellinen liikuntasauma... s. 18 Tuotteet... s. 20 JOHDANTO Maailman johtavana rakennuskemian tuotteiden valmistajana MAPEI voi tukeutua yli 60 vuoden kokemukseensa sekä uima-altaiden uudis- että korjausrakentamisessa. Dokumentoitujen järjestelmien avulla MAPEI tarjoaa täydellisen valikoiman tuotteita ja ratkaisuja uima-altaan vedeneristämiseen, keraamisten laattojen, luonnonkivien ja lasimosaiikkien kiinnittämiseen ja saumaukseen, ja erilaisten saumojen tiivistämiseen. Uima-altaat voivat olla perinteisiä suorakaiteen muotoisia rakenteita, tai nykypäivän vapaamuotoisia rakenteita mutta yhtä kaikki niissä on paljon haasteellisia detaljeja ja läpivientejä. Tavanomaisista märkätiloista poiketen uima-altaisiin kohdistuu jatkuva vedenpaine. Ajan mittaan uima-altaan rakenteisiin voi muodostua halkeamia joihin vesi tunkeutuu. Laatoituksen irtoaminen, saumojen rapautuminen ja raudoituksen korroosio ovat vahinkotapauksissa useasti todettuja ilmiöitä. Tästä syystä tulee käyttää turvallisia ratkaisuja ja tuotteita. "Vettä läpäisemätön allas" ei ole itsestäänselvyys ilman erityistoimenpiteitä ja -ratkaisuja. Ratkaisut edellyttävät huolellista suunnittelua, tarkoitukseen soveltuvia tuotteita ja ammattimaista toteutusta. Esitämme tässä oppaassa muutamia uima-allasrakenteissa, sekä uudis- että korjauskohteissa, yleisesti käytettyjä ratkaisuja ja tuotteita.

5 U I M A - A LTA A N P I N TA R A K E N N E J Ä R J E S T E L M Ä 5 ALTAAT Uusi betoniallas Kun valu on saavuttanut suunnittelulujuutensa suosittelemme varmistumaan altaan tiiviydestä esim. seuraavasti: allas täytetään vedellä piripintaan kahdeksi viikoksi, tällöin on helpompi havaita, paikallistaa ja kustannustehokkaasti korjata mahdolliset epäkohdat. Tämän jälkeen allas jätetään kuivumaan lämpimissä oloissa mielellään 6 kk, vähintään kk ajaksi jotta betonin kuivumiskutistumat ehtivät suurimmaksi osaksi toteutua. Vanha betoniallas Suosittelemme että altaalle tehdään kuntotutkimus koskien mm. allasbetonin mahdollisia kloridi-, karbonatisoitumis- ja raudoitusvaurioita. Pintarakennejärjestelmän uusiminen ei korjaa mahdollisia piileviä epäkohtia. Emme suosittele vanhan laatoituksen päällelaatoittamista uima-altaissa. Teräsallas Teräsaltaiden ja betonirakenteiden liittymädetaljit toteutetaan erityissuunnitelman mukaisesti. Nivoplan + Planicrete Eco Prim Grip Elastorapid Kerapoxy Design Elastorapid Lasikuituverkko Mapelastic Mapeband Esimerkkikuvassa on sementtipohjainen vedeneriste ja kiinnityslaasti, ja epoksipohjainen saumausmassa. Topcem Pronto Mapepoxy L

6 U I M A - A LTA A N B E T O N I R A K E N T E I D E N K O R J A U S -, O I K A I S U - J A TA S O I T U S T Y Ö T 6 ALTAAN LATTIAN OIKAISU: 9 BETONIRAKENTEET 1 Allashuoneen ja uima-altaan lattian ankkuroitu pintavalu Poista alustan epäpuhtaudet korkeapainepesupiikkaus (500 bar) tai hiomalla. Imuroi alusta. Levitä ja harjaa huolellisesti Mapepoxy L-ankkurointimassa alustaan. Vala Topcem Pronto-pintavalu "märkää märälle"-menetelmällä Betoni Betonin korjaukset, kerrospaksuudet 5-50 mm Poista alustan epäpuhtaudet korkeapainepesupiikkaus (500 bar) tai hiomalla. Imuroi alusta. Kostuta alusta, mielellään korkeapainepesulla. Käsittele alusta ja puhdistetut metalliosat Redisitkorroosiosuojalaastilla. Korjaa epäkohdat valumattomalla, korkean lujuuden omaavalla Redirep 45 RSF- korjauslaastilla "märkää märälle"-menetelmällä 5-50 mm kertapaksuuksina, käsin tai ruiskulla. 2 Mapepoxy L-ankkurointimassa Pintavalu Topcem Pronto 4 Mapelastic 5 Lasikuituverkko 6 Mapelastic 7 Kiinnitysaine Elastorapid 8 Saumausaine Kerapoxy / Kerapoxy Design 9 Silikonitiivistysmassa + Primer FD ALTAAN SEINIEN OIKAISU: 1 Seinien tasoitukset - ja oikaisut, kerrospaksuudet - 0 mm Poista alustan epäpuhtaudet korkeapainepesupiikkaus (500 bar) tai hiomalla. Imuroi alusta. Käsittele alusta ja puhdistetut metalliosat Eco Prim Griptartuntapohjusteella. Tee tasoitus Nivoplan + Planicrete-tasoitteella - 0 mm kertapaksuuksina Nivoplan + Planicrete Mapelastic Lasikuituverkko Mapelastic

7 B E T O N I R A K E N T E I D E N V I I M E I S T E LY 7 4 Hienotasoitus, /10 mm kerrospaksuuteen saakka Poista pöly ja irtoaines. Kostuta alusta huolellisesti. Alustassa ei saa olla irtovettä. Korkeapainepesupiikkaus on suositeltavaa. Käsittele puhdistetut metalliosat Eco Prim Grip- tartuntapohjusteella. Tasoita epäkohdat mm kerrospaksuuteen saakka Monofinish-tasoitteella / 10 mm kerrospaksuuteen Elastorapid-kiinnityslaastilla. 5 Altaan reunojen korjaus (vast) Poista heikko aines lujaan alustaan saakka. Kostuta alusta. Korkeapainepesupiikkaus on suositeltavaa. Käsittele alusta ja puhdistetut metalliosat Redisit-tartuntapohjusteella. Korjaa epäkohta "märkää märälle"- menetelmällä 50 mm kerrospaksuuteen saakka valumattomalla, suuren lujuuden omaavalla Redirep 45 RSF-laastilla. 6 Detaljien (esim. tukitangot, valaisimet, lattiakaivot jne) asennukset Aseta kuiva ja puhdas detalji paikalleen. Rakenna tarvittaessa muotti. Asenna detalji kapillaarikatkon muodostavilla, Mapepoxy MS-N-massalla pystypinnoille, ja Mapepoxy FU-massalla vaakapinnoille. Tuoreen massan pintaan levitetään kauttaaltaan esim. kuivaa puhallushiekkaa 0,5-1,6 mm, tartunnaksi seuraavaa työvaihetta varten.

8 V E D E N E R I S T E E T 8 VEDENERISTEET Käyttökohteet Vettä läpäisemättömästä betonista huolellisesti valettu uima-allas ei sinänsä vaadi erillistä vedeneristystä. Suunnitelma-asiakirjoissa voi kuitenkin olla määritelty asennettavaksi vedeneriste suojaamaan rakenteita haitalliselta allasvedeltä Betoni Kostutus Mapelastic + lasikuituverkko Kiinnitysaine Elastorapid Saumausaine Kerapoxy / Kerapoxy Design Epoksipohjainen tai sementtipohjainen vedeneriste valitaan kohdekohtaisesti asetettavien vaatimusten ja rakenteisiin odotettavissa olevien liikkeiden perusteella. Sementtipohjainen, joustava Mapelastic-vedeneriste Mapelastic on helppo asentaa sekä teräslastalla käsin että koneellisesti. Tuote asennetaan keraamisen laatan ja luonnonkiven alle. Vedeneriste on joustava. Alustan valmistelu Alustan tulee olla luja ja puhdas. Jäämäkosteus kork. 9 % R.H (+20ºC, 50% R.H) Käsittele hiottujen PVC- ja RTS-putkien ja läpivientien laipat (vast) Eco Prim Grip-tartuntapohjusteella. Leikkaa lasikuituverkko oikeankokoisiksi paloiksi (+ limitysvara 50 mm) edellisenä päivänä ja jätä palat lattialle lepäämään jotta jännitys poistuu. Käsittele tarvittaessa imukyvyttömät, puhdistetut alustat kuten lujasti kiinni olevat luonnonkivi ja keraaminen laatta ja metalli Eco Prim Griptartuntapohjusteella. Mapelastic-massan asennus Sekoita Mapelastic-vedeneriste huolellisesti pakkauksessa olevien ohjeiden mukaisesti. Valmiin massan käyttöaika on noin 1 h. Sekoitettaessa pieniä eriä tulee komponenttien oikeasta määrästä varmistua punnitsemalla. Nestekomponentin tulee olla kunnolla sekoitettu ennen sen jakamista pienempiin eriin. Kostuta imukykyiset alustat vedellä pieni ala kerrallaan ennen Mapelastic-vedeneristeen asennusta. Alustassa ei saa olla irtovettä. Levitä Mapelastic-vedeneriste nurkkiin, kulmiin ja materiaalirajoihin teräslastalla. Asenna tuoreeseen Mapelastic-vedeneristeeseen vahvikenauhat, läpivientikappaleet jne teräslastan avulla siten ettei niiden alle jää ilmakuplia. Peitä ne sen jälkeen Mapelastic-vedeneristeellä. Levitä Mapelastic-vedeneriste kauttaaltaan alustaan sileällä teräslastalla, ja kampaa se auki hammastetulla (4-6 mm) laastikammalla. Aseta lasikuituverkko tuoreeseen Mapelastic-vedeneristeeseen siten että verkko limittyy asennuksessaan noin 50 mm. Tasoita aukikammattu laasti sileällä teräslastalla siten että verkko laminoituu täysin Mapelastic-vedeneristeen sisään. Lisää tarvittaessa vedeneristettä. Odota kunnes vedeneriste on kuivunut, ja levitä toinen kerros sileällä teräslastalla siten että vedeneristeen lopullinen kuivakalvopaksuus on vähintään 2 mm. Mapelastic-vedeneriste voidaan myös levittää tavallisella tasoiteruiskulla. Valmiissa Mapelastic-vedeneristeessä ei saa näkyä ilmakuplien aiheuttamia reikä. Mahdolliset epäkohdat ylitasoitetaan Mapelasticvedeneristysmassalla. Anna vedeneristeen kuivua 1 - vrk ennen laatoittamista (+20ºC - R.H 50 %)

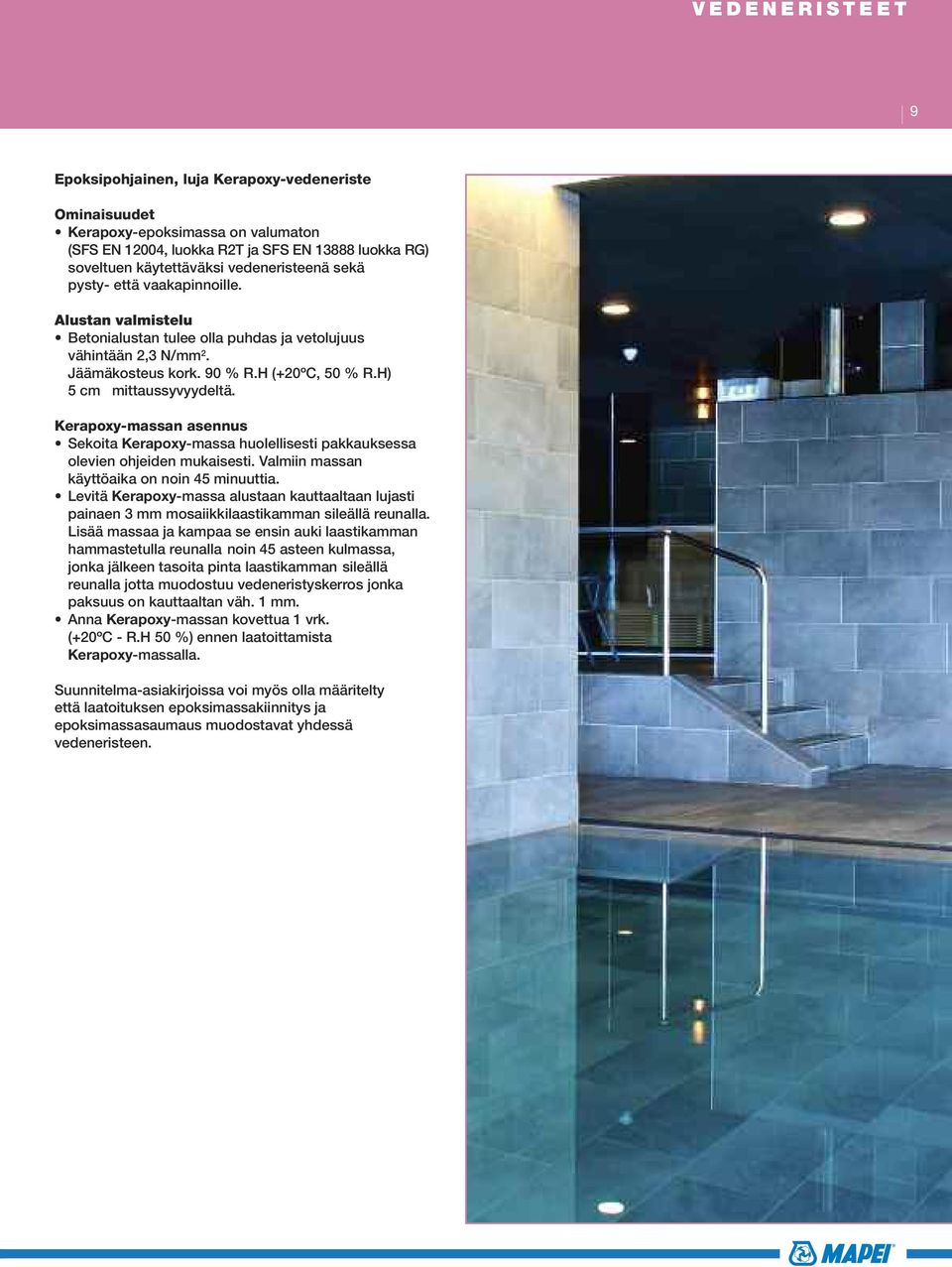

9 V E D E N E R I S T E E T 9 Epoksipohjainen, luja Kerapoxy-vedeneriste Ominaisuudet Kerapoxy-epoksimassa on valumaton (SFS EN 12004, luokka R2T ja SFS EN 1888 luokka RG) soveltuen käytettäväksi vedeneristeenä sekä pysty- että vaakapinnoille. Alustan valmistelu Betonialustan tulee olla puhdas ja vetolujuus vähintään 2, N/mm 2. Jäämäkosteus kork. 90 % R.H (+20ºC, 50 % R.H) 5 cm mittaussyvyydeltä. Kerapoxy-massan asennus Sekoita Kerapoxy-massa huolellisesti pakkauksessa olevien ohjeiden mukaisesti. Valmiin massan käyttöaika on noin 45 minuuttia. Levitä Kerapoxy-massa alustaan kauttaaltaan lujasti painaen mm mosaiikkilaastikamman sileällä reunalla. Lisää massaa ja kampaa se ensin auki laastikamman hammastetulla reunalla noin 45 asteen kulmassa, jonka jälkeen tasoita pinta laastikamman sileällä reunalla jotta muodostuu vedeneristyskerros jonka paksuus on kauttaaltan väh. 1 mm. Anna Kerapoxy-massan kovettua 1 vrk. (+20ºC - R.H 50 %) ennen laatoittamista Kerapoxy-massalla. Suunnitelma-asiakirjoissa voi myös olla määritelty että laatoituksen epoksimassakiinnitys ja epoksimassasaumaus muodostavat yhdessä vedeneristeen.

10 K O U R U T 10 System Wiesbaden F 2 PE 6 E D B B D E F PE Vedeneriste, Mapelastic Tiivistysnauha, Mapeband Kiinnityslaasti, Elastorapid Kourukiinnitys, Elastorapid Kapillaarikatko, Mapepoxy MS-N + esim. hienoa, puhdasta hiekkapuhallushiekkaa 0,5-1,6 mm, noin 0 paino-%. Saumausmassa, Kerapoxy/Kerapoxy Design Rakenteellinen liikuntasauma, Mapeflex MS45 + Primer FD Betoni Eriste Täyttömassa, Redirep 45 RSF 5-50 mm Keraaminen laatoitus Pohjanauha (elementtisaumanauha) System Finland 8 F 2 PE 6 E D B B D E F PE 8 Vedeneriste, Mapelastic Tiivistysnauha, Mapeband Kiinnityslaasti, Elastorapid Täyttömassa, Elastorapid Kapillaarikatko, Mapepoxy MS-N + esim. hienoa, puhdasta hiekkapuhallushiekkaa 0,5-1,6 mm, noin 0 paino-%. Saumausmassa, Kerapoxy/Kerapoxy Design Rakenteellinen liikuntasauma, Mapeflex MS45 + Primer FD Betoni Eriste Täyttömassa, Redirep 45 RSF 5-50 mm Keraaminen laatoitus Pohjanauha (elementtisaumanauha) Saumausmassa, Kerapoxy/Kerapoxy Design Kuvissa on laatat kiinnitetty sementtipohjaisella kiinnityslaastilla ja saumattu epoksipohjaisella massalla.

11 K E R A A M I S T E N L A AT T O J E N J A L U O N N O N K I V I E N K I I N N I T Y S 11 KERAAMISTEN LAATTOJEN KIINNITYS UIMA-ALTAISSA, MÄRKÄTILOISSA, LÖYLY- JA HÖYRYHUONEISSA Kiinnitysaineen ominaisuudet Kiinnitysaine täyttää standardin SFS EN vaatimukset. Suosittelemme Kerapoxy-massaa (R2T) keraamisten laattojen ja mosaiikkien kiinnittämiseen liikkumattomille kiviainesalustoille ja Kerapoxyvedeneristetyille alustoille, ja nopeasti kovettuvaa, lateksimodifioitua Elastorapid-kiinnityslaastia (C2FTE S2) kiviainesalustoille ja Mapelastic-vedeneristetyille alustoille. Luonnonkivi ja lasi jne. voivat asettaa vaatimuksia tai rajoitteita käytettäville kiinnitysaineille. Tuotteiden yhteensopivuudesta tulee aina varmistua. Alustan valmistelu Kts. tuotteiden tekniset tuotekortit. Sekoita kiinnitysaine pakkauksessa olevan ohjeen mukaisesti Levitä tartuntakerros kiinnitysainetta kauttaaltaan alustaan. Kampaa kiinnitysaine auki hammastetulla laastikammalla. Kiinnitä laatat ja muotokappaleet painamalla ne kiertävällä liikkeellä tuoreeseen kiinnitysaineeseen siten että saavutetaan kiinnitysaineen täydellinen peittävyys. Asenna laatat tarvittaessa kaksoiskiinnitysmenetelmää käyttäen (buttering and floating) siten että kiinnitysainetta levitetään myös laattojen taustaan. Käytettäessä tartuntaurilla varustettuja laattoja tulee urat täyttää huolellisesti kiinnitysaineella. Kiinnitysaine ei saa nousta laatan paksuuden puolenvälin yli. Varmistu kiinnitysaineen täydellisestä peittävyydesta irroittamalla jo kiinnitetty laatta. Laatoitus kohteissa jotka altistuvat tavanomaista korkeammille lämpötiloille (esim. kiukaan tausta): Kiinnitä laatat Mapesil 00-silikonimassalla Primer FD-käsitellyille sementtipohjaisille alustoille erillisen työtapaehdotuksen mukaisesti. SUOSITELTAVA LAASTIKAMPA (kiinnitysaineen täydellinen peittävyys vaaditaan) Laatan tyyppi: Mosaiikki Keraaminen laatta 10x10 cm Keraaminen laatta 15x15 cm Keraaminen laatta 20x20 cm Keraaminen laatta 0x0 cm Keraaminen laatta > 0x0 cm Laastikampa: - 4 mm 6 mm 6 mm 8 mm 10 mm mm

12 Mapei'n epoksisaumausmassa - laaja värivalikoima Kerapoxy Design Kerapoxy Design on erittäin koristeellinen sauma joka korostaa keraamisen laatan ja lasimosaiikin ulkonäköä. Sauma on läpikuultava, kestävä ja helppohoitoinen. oinen. Tuotetta toimitetaan 15 eri sävyä. Jännittäviä tehosteita eita voi luoda sekoittamalla massaan kullan- tai hopeanväristä MapeGlitter - metallivälkettä. Mapei.. Meidän kokemuksemme - sinun ratkaisusi

13 K E R A A M I S T E N L A AT T O J E N J A L U O N N O N K I V I E N K I I N N I T Y S 1 KIINNITYSAINEEN VALINTA Alusta Päällyste Kiinnitysaineet SFS EN luokitus Betoni > kk. Ei vedeneristystä Betoni > kk. Kerapoxy-vedeneriste Betoni > kk. Mapelastic-vedeneriste Lasi Klinkkeri Porcellanato Luonnonkivi Lasi Klinkkeri Porcellanato Luonnonkivi Lasi Klinkkeri Porcellanato Luonnonkivi Kerapoxy R2T (valk.) tai Adesilex P10 + Isolastic C2TE S1, Elastorapid C2FTE S2 (valk.) Kerapoxy R2T tai Elastorapid C2FTE S2 Kerapoxy R2T tai Elastorapid C2FTE S2 Kerapoxy R2T tai Elastorapid C2FTE S2 Kerapoxy R2T (valkoinen) Kerapoxy R2T Kerapoxy R2T Kerapoxy R2T Adesilex P10 + Isolastic C2TE S1, Elastorapid C2FTE S2 Elastorapid C2FTE S2 Elastorapid C2FTE S2 Elastorapid C2FTE S2 Kiinnitysaineen kovettumis- ja kuivumisajat Kiinnitysaine vaikuttaa odotusaikaan koskien saumausta ja altaan täyttöä. Kiinnitysaine Odotusaika saumaukseen Odotusaika altaan täyttöön Adesilex P10 + Isolastic vrk 21 vrk Elastorapid - 4 h vrk Kerapoxy-tuotteet 4 vrk 4 vrk Irronneiden laattojen ja vesivuotojen vedenalaiset kiinnitykset ja korjaukset Mapepoxy UV-S, erillisen työtapaehdotuksen mukaisesti. Menekki Kiinnitysaineen menekki riippuu sen tyypistä, alustasta, laatan tyypistä, sen taustasta ja sen koosta. Käytettävä laastikampa ja asennusmenetelmä valitaan siten että kiinnitysaineen täydellinen peittävyys toteutuu.

14 K E R A A M I S T E N L A AT T O J E N J A L U O N N O N K I V I E N S A U M A U S 14 KERAAMISTEN LAATTOJEN SAUMAUS UIMA-ALTAISSA, MÄRKÄTILOISSA, LÖYLY- JA HÖYRYHUONEISSA Saumausaine täyttää standardin SFS EN 1888 vaatimukset. Uima-allas- ja märkätilalaatoitukset jotka altistuvat kemikaaleja sisältävälle vedelle, laitospuhdistusaineille ja mekaaniselle puhdistukselle, on suositeltavaa saumata epoksipohjaisella saumausmassalla (luokka RG). Muissa vähemmälle rasitukselle altistuvien tilojen laatoituksissa voi käyttää tavanomaista sementtipohjaista saumauslaastia (luokka CG2 WA). Luonnonkivi ja lasi jne. voivat asettaa vaatimuksia tai rajoitteita käytettäville saumausaineille. Tuotteiden yhteensopivuudesta tulee aina varmistua. Alustan valmistelu Kiinnitysaineen tulee olla kovettunut. Sauman tulee olla kuiva ja puhdas. Ennen saumausta poistetaan mahdollinen lasikuitu-/paperiverkotus laattojen pinnasta kostuttamalla laatoitus kevyesti useaan kertaan että verkon liima kastuu täysin läpi jolloin verkko irtoaa. Liimajäämät pestään huolellisesti pois laatoituksen pinnasta ennen saumausta Saumaus Sekoita saumausaine pakkauksessa olevan ohjeen mukaisesti. Levitä epoksipohjainen saumausmassa esim. koneellisesti pursottamalla suoraan saumaan, ja sementtipohjainen saumauslaasti esim. jäykällä kumilastalla diagonaalisesti laattapinnan yli siten että saumat täyttyvät kauttaaltaan. Poista välittömästi ylimääräinen saumausaine laattapinnalta. Saumauksen pesu Pese epoksipohjaiset saumausainejäämät välittömästi märällä sienellä. Käytä tarvittaessa Kerapoxy Cleaner-puhdistusainetta. Pese sementtipohjaiset saumausainejäämät kostealla sienellä kun laasti ei enää tartu sormeen. Kts. ko tuotteiden tekniset tuotekortit. Tee viimeistely ja pesu saumaustyön yhteydessä ja välittömästi saumaustyön jälkeen riittävän monta kertaa jotta vältytään työläiltä jälkipuhdistuksilta. SAUMAUSAINEEN VALINTA Päällyste Lasi, klinkkeri, porcellanato ja luonnonkivi Saumausaineet SFS EN 1888 ja luokitus Kerapoxy Design RG, ylisaumattava epoksimassa Kerapoxy RG, pursotettava epoksimassa Ultracolor Plus CG2WA, nopeasti kovettuva sementtipohjainen saumauslaasti Keracolor FF CG2WA, normaalisti kovettuva sementtipohjainen saumauslaasti

15 K E R A A M I S T E N L A AT T O J E N J A L U O N N O N K I V I E N S A U M A U S 15 Laattakenttien joustavat saumat ja rakenteelliset liikuntasaumat Pohjusta rakennesuunnittelijan määrittelemät laattakenttien joustavat saumat altaan lattian porrastuskohdissa, seinä- ja lattiarajoissa, nurkissa ja muissa jatkuvaan vesiupotukseen joutuvissa kohteissa Primer FD:llä, ja tiivistä ne etikkapohjaisella Mapesil AC-saniteettisilikonimassalla. Tiivistä käytävien (vast) tilojen rakenteelliset liikuntasaumat ja materiaalirajat Mapeflex MS45-hybridimassalla. Pohjusta tarvittaessa imukyvyttömät saumat Primer FD:llä. Kts. rakenteellisen liikuntasauman erillinen detaljikuva. Saumojen pohjanauhan läpimitta on yleensä sauman läpimitta +0%. Rakenteellisissa liikuntasaumoissa, jotka altistuvat suurelle rasitukselle tai pyöräliikenteelle, voi käyttää laatan reunoja suojaavia, uimahallikäyttöön soveltuvia listoja. Kovettumis- ja kuivumisajat Saumausaine vaikuttaa myös odotusaikaan koskien altaan täyttöä. Saumausaine Odotusaika altaan täyttöön Ultracolor Plus Keracolor Kerapoxy / Kerapoxy Design Mapesil AC 2 vrk 7 vrk 4 vrk 1 vrk / sauman paksuus-mm Menekki Menekki riippuu sauman koosta. Lisätietoja Opetus- ja kulttuuriministeriön uimahalleja koskevat julkaisut. RIL Rakennusten veden- ja kosteudeneristysohje. RIL Uimahallien rakenteiden suunnittelu ja kunnonhallinta.

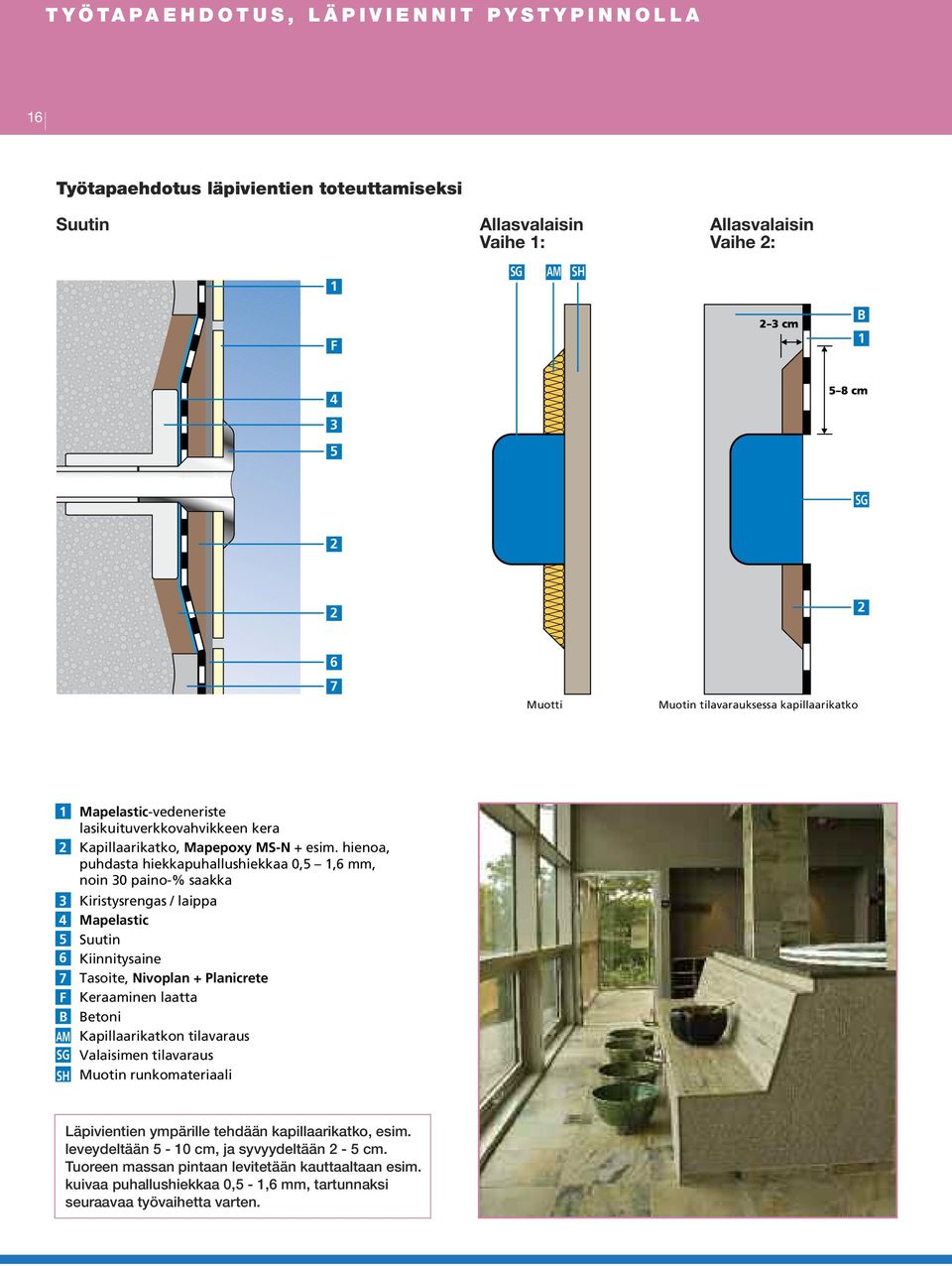

16 T Y Ö TA P A E H D O T U S, L Ä P I V I E N N I T P Y S T Y P I N N O L L A 16 Työtapaehdotus läpivientien toteuttamiseksi Suutin 1 Allasvalaisin Allasvalaisin Vaihe 1: Vaihe 2: SG AM SH F B B SG Muotti Muotin tilavarauksessa kapillaarikatko F B AM SG SH Mapelastic-vedeneriste lasikuituverkkovahvikkeen kera Kapillaarikatko, Mapepoxy MS-N + esim. hienoa, puhdasta hiekkapuhallushiekkaa 0,5 1,6 mm, noin 0 paino-% saakka Kiristysrengas / laippa Mapelastic Suutin Kiinnitysaine Tasoite, Nivoplan + Planicrete Keraaminen laatta Betoni Kapillaarikatkon tilavaraus Valaisimen tilavaraus Muotin runkomateriaali Läpivientien ympärille tehdään kapillaarikatko, esim. leveydeltään 5-10 cm, ja syvyydeltään 2-5 cm. Tuoreen massan pintaan levitetään kauttaaltaan esim. kuivaa puhallushiekkaa 0,5-1,6 mm, tartunnaksi seuraavaa työvaihetta varten.

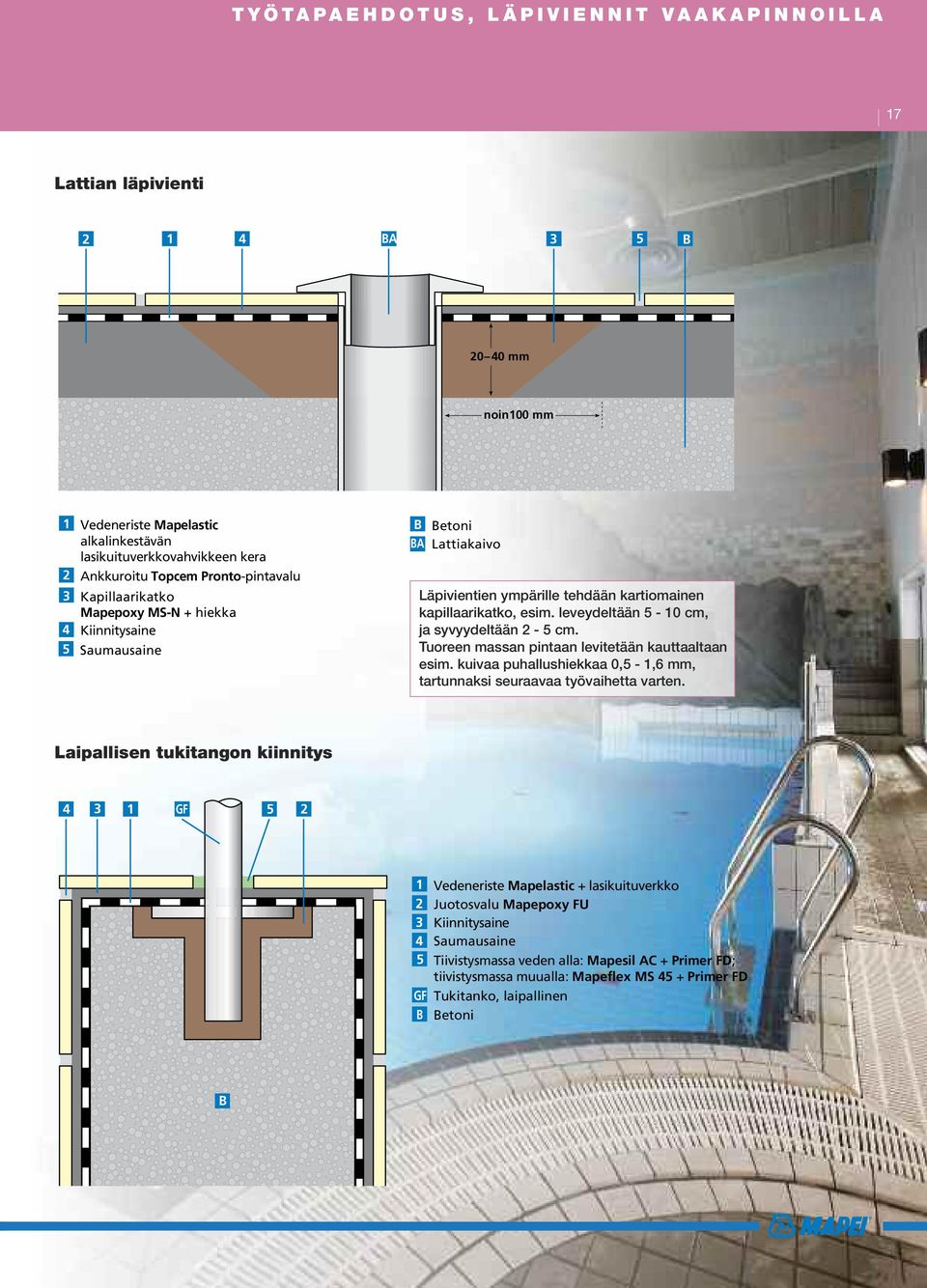

17 T Y Ö TA P A E H D O T U S, L Ä P I V I E N N I T V A A K A P I N N O I L L A 17 Lattian läpivienti BA 5 B mm noin100 mm Vedeneriste Mapelastic alkalinkestävän lasikuituverkkovahvikkeen kera Ankkuroitu Topcem Pronto-pintavalu Kapillaarikatko Mapepoxy MS-N + hiekka Kiinnitysaine Saumausaine B BA Betoni Lattiakaivo Läpivientien ympärille tehdään kartiomainen kapillaarikatko, esim. leveydeltään 5-10 cm, ja syvyydeltään 2-5 cm. Tuoreen massan pintaan levitetään kauttaaltaan esim. kuivaa puhallushiekkaa 0,5-1,6 mm, tartunnaksi seuraavaa työvaihetta varten. Laipallisen tukitangon kiinnitys 4 1 GF Vedeneriste Mapelastic + lasikuituverkko Juotosvalu Mapepoxy FU Kiinnitysaine Saumausaine Tiivistysmassa veden alla: Mapesil AC + Primer FD; tiivistysmassa muualla: Mapeflex MS 45 + Primer FD GF Tukitanko, laipallinen B Betoni B

18 T Y Ö TA P A E H D O T U S, R A K E N T E E L L I N E N L I I K U N TA S A U M A 18 Rakenteellinen liikuntasauma allashuoneen lattiassa Mapeband-tiivistysnauha vahvikenauha Mapelastic-vedeneriste Tiivistysmassa: Mapeflex MS 45 + Primer FD Pohjanauha (elementtisaumanauha) Eriste Mapelastic-vedeneriste + lasikuituverkko Betoni

19 Mapelastic, voittava vedeneristysjärjestelmä! Mapelastic Maailmanlaajuisesti käytetty uima-altaiden vedeneristysjärjestelmä Kaksikomponenttinen, joustava, sementtipohjainen vedeneriste e suojaamaan ja vedeneristämään betonipintoja, parvekkeita, terasseja ja uima-altaita. Mapei.. Meidän kokemuksemme - sinun ratkaisusi. Lisätietoja:

20 T U O T T E E T ; P O H J AT Y Ö T 20 Mapepoxy BI-IMP Matalaviskoosinen, liuotteeton injektointiepoksi polyaminikovettimella betonirakenteiden halkeamien korjaamiseen. Käyttösovellus: Mapepoxy BI-IMP voidaan sellaisenaan asentaa betonirakenteiden vähäisiin lattiahalkeamiin suoraan pullosta. Tuoreen epoksimassan pintaan levitetään kauttaaltaan esim. kuivaa puhallushiekkaa 0,5-1,6 mm, tartuntasillaksi seuraavalle työvaiheelle. Mapepoxy BI-IMP voidaan erillisen ohjeen mukaisesti injektoida koneellisesti pystypintaisten betonirakenteiden halkeamiin. Varastointi: Pakkaus: 24 kk 1 kg (A+B) EN

21 IN COMPLIANCE WITH EUROPEAN STANDARD REINFORCEMENT CORROSION PROTECTION IN COMPLIANCE WITH EUROPEAN STANDARD CONCRETE REPAIR T U O T T E E T ; P O H J AT Y Ö T 21 Mapepoxy L Redisit Redirep 45 RSF Kaksikomponenttinen epoksipohjainen ankkurointimassa. Tuoreen betonin/korjausmassan ankkurointi "märkää märälle"-menetelmällä vanhan päällystyskelpoisen betonin/puhdistetun raudoituksen päälle. Mapepoxy L levitetään siveltimellä, telalla tai suppiloruiskulla. Mapepoxy L kovettuu nopeasti, ja sen käyttöaika on 20 minuuttia +20 C lämpötilassa. Menekki ankkurointimassana: 0,5-1,5 kg/m 2 Pakkaus: 1,25 kg / 4,5 kg / 9 kg Sementtipohjainen raudoituksen korroosiosuojalaasti. Redisit on yksikomponenttinen, sementtipohjainen korroosiosuojalaasti jota käytetään myös tartuntapohjusteena vanhan betonin ja uuden korjausmassan välissä. Redisit on väriltään sementinharmaa. Tuote levitetään harjalla tai ruiskulla. Käsiteltävän raudoituksen tulee olla puhdas. Pakkaus: 4 kg ämpäri 20 kg säkki Kuituvahvistettu, korkean lujuuden omaava, valumaton, kutistumakompensoitu betonirakenteiden korjauslaasti. Käyttökohde: Betonialustojen vaaka- ja pystypintojen korjaus kuten esim. uimaaltaiden seinät, lattiat, reunat ja kourut jne. Muut ominaisuudet: Lujuuden nopea kehitys mahdollistaa nopean korjauksen Sulfaattirasituksen kestävä Asentuu hyvin pystypinnoille Redirep 45 RSF ei sisällä alkalireaktioita aiheuttavia komponentteja. D max (mm): 1,0 Puristuslujuus ruiskutettuna: noin 45 Mpa EN EN Menekki: Pakkaus: 18 kg/m² / cm-paksuus 25 kg säkki 1200 kg suursäkki EN EN EN R

22 CEMENTITIOUS SCREEDS IN COMPLIANCE WITH EUROPEAN STANDARDS T U O T T E E T ; P O H J AT Y Ö T 22 Topcem Pronto Planicrete Eco Prim Grip Nopeasti kovettuva ja kuivuva (4 vrk.) kutistumakontrolloitu käyttövalmis kuivalaasti. Kelluvien ja ankkuroitujen lattioiden tekoon vanhoille ja uusille alustoille päällystettäväksi keraamisella laatalla, kivimatereriaalilla, puulla tai muulla lattianpäällysteellä joka edellyttää nopeaa kuivumista ja välitöntä päällysteen asentamista. Topcem Pronto on käyttövalmis ja ainoastaan sekoitetaan veden kanssa. Topcem Pronto on ihanteellinen ratkaisu kun nykypäivän lyhyet aikataulut vaativat materiaalien nopeaa kuivumista esim. entisöinti- ja korjaustöissä käytössä olevissa tiloissa. Topcem Pronto mahdollistaa nopeat päällystystyöt valutöiden jälkeen, tai valutyöt kaupunkikeskustojen kohteissa missä kuljetus ja sekoittaminen perinteisillä sideaineilla ovat haasteelliset. Tuote soveltuu sekä sisä- että ulkokäyttöön. Topcem Pronto-pintavalut ankkuroidaan betonialustaan Mapepoxy L-epoksilla. Suositeltu sekoitussuhde: yksi 20 kg säkki Topcem Pronto + noin 1,6 litraa vettä. Käyttöaika: 60 min. Kevyen kävelyliikenteen kestävä: noin 12 h kuluttua. Mapelastic-vedeneristys: 24 h kuluttua. Varastointi: 12 kk. Menekki: Noin 20 kg/m² / cm-paksuus. Pakkaus: 20 kg säkki. Sementtipohjaisten laastien synteettinen lateksilisäaine. Sementtipohjaisten laastien mekaanista lujuutta ja tartuntaa parantavaa lisäaine kohteisiin kuten lattiat, rappaukset, ohutrappaukset jne. Sementtipohjaisten laastien ankkurointimassan lisäaine kohteissa kuten lattioissa, reikien täytöissä ja vaurioiden korjauksessa. Karkearappauksen lisäaine aikaansaamaan "kynnet". Tuotetta ei käytetä sellaisenaan vaan sillä korvataan osa Nivoplan-seinätasoitteen sekoitusvedestä. Tekniset tiedot: Varastointi: 24 kk suojeltava pakkaselta. Menekki: Riippuu käyttökohteesta ja levityspaksuudesta. Pakkaus: 5 kg ja 10 kg. Yksikomponenttinen liuotteeton tartuntapohjuste. Monikäyttöinen, käyttövalmis vesidispersiossa oleva synteettiseen hartsiin ja kvartsihiekkaan perustuva tartuntapohjuste rappauksille, tasoitteille ja keraamisten laattojen kiinnityslaasteille. Päästöluokka: GEV Emicode EC1 Plus. Käyttösovellus: Tartuntapohjuste Nivoplan + Planicretetasoitteelle. Tartuntapohjusteeksi: Tehtäessä korjauksia ja tasoituksia betoni- ja tiilialustoille Tehtäessä tasoituksia vanhoille keraamisille-, terrazzo- ja luonnonkivilattioille sisätiloissa Tehtäessä päällelaatoitus keraamisilla laatoilla ja luonnonkivillä vanhoille keraamisille alustoille. Tekniset tiedot: Odotusaika ennen seuraavaa työvaihetta: min. Levitys: sivellin, tela. Varastointi: 24 kk, suojeltava pakkaselta. Menekki: 0,2-0, kg m 2 alustasta riippuen. Pakkaus: 5 kg / 10 kg EN 181

23 IN COMPLIANCE WITH EUROPEAN STANDARD SURFACE PROTECTION SYSTEMS FOR CONCRETE IN COMPLIANCE WITH EUROPEAN STANDARD REPAIR MORTAR T U O T T E E T ; P O H J AT Y Ö T 2 Nivoplan (+ Planicrete) Monofinish Tasoite seinien ja kattojen tasoittamiseen sisällä ja ulkona 2-0 mm kerrospaksuuksissa. Käyttösovellus: Betonirakenteisen uima-altaan seinien tasoittamiseen Planicrete-lisäaineistettuna (1-2 kg/25 kg säkki). Tekniset tiedot: seinien tasoittamiseen vastaanottamaan keraaminen tai luonnonkivipäällyste. Käyttöaika astiassa: 2 - h. Kertalevityspaksuus: 2-0 mm. Odotusaika keraamisen laatan ja luonnonkiven kiinnittämiseen: 4 h kerrospaksuudesta riippuen. Työkalu: teräslasta. Väri: harmaa. Varastointi: 12 kk. Menekki: 1,4 kg/m 2 /mm-paksuus. Pakkaus: 25 kg säkki. Viimeistelytasoite betonille ja sementtipohjaisille alustoille. Monofinish täyttää EN periaatteet ("Tuotteet ja menetelmät betonirakenteiden suojaamiseen ja korjaukseen; määräykset, suositukset, laadun valvonta ja yhdenmukaisuus. Yleiset periaatteet tuotteen käytöstä ja menetelmistä"), EN minimivaatimukset ("rakenteellinen ja ei-rakenteellinen korjaus") ja R2-luokan ei-rakenteellisen laastin vaatimukset EN pinnoittieden suoistukset (C) ("betonipintojen suojausmenetelmät) MC ja IR periaatteen mukaisesti. Käyttökohde: Betonirakenteiden viimeistely. Ominaisuudet: Notkea pastamainen koostumus Erittän hyvä tartunta alustaan Muodostaa kompaktin ja lujan pinnan Asennus: Alustan tulee olla puhdas ja luja Kostuta alusta Levitä teräslastalla korkeintaan mm kerrospaksuuksina Viimeistele teräslastalla tai kostealla sienellä 20-0 min kuluttua D max (mm): 0, Puristuslujuus: > 20 N/mm 2 Menekki: Pakkaus: 1,4 kg/m 2 /mm-paksuus 22 kg säkki EN EN EN (C) PRINCIPLES MC-IR EN EN R2

24 IN COMPLIANCE WITH EUROPEAN STANDARD CONCRETE REPAIR T U O T T E E T ; K A P I L L A A R I K AT K O T J A D E TA L J I T 24 Mapepoxy MS-N Mapepoxy FU Mapepoxy MS-N on valumaton, kaksikomponenttinen matalaviskoosinen epoksikitti / sulkuaine polyaminikovettimella. Käyttöaika (+20 C): Noin 15 min. Sitoutumisaika: 2-24 h. Pakkaus: 1 kg ja 2,9 kg Varastointi: 18 kk. Käyttösovellus: Soveltuu epoksiinjektiotöiden sulkuaineeksi, ja uima-altaan läpivientien kapillaarikatkojen tekoon erityisesti pystypinnoille. Tuotteeseen voidaan tapauksesta riippuen lisätä kuivaa hiekkaa, esim. puhallushiekka 0,5-1,6 mm, noin 0 paino-osaan saakka. Juotosmassa. Mapepoxy FU on suurlujuuksinen, kaksikomponenttinen epoksihartsi polyaminikovettimella. Tuotteeseen lisätään erikoisrunkoainetta. Puhtaiden ja kuivien tukitankojen, lattiakaivojen jne. asentamiseen vaakapinnoille uima-altaissa ja muissa tiloissa. Kapillaarikatkovalut vaakapinnoissa. Käyttöaika astiassa: 2 h. Puristuslujuus Mpa (+20 C; 6,5 h): 100 MPa Pakkaus: 1x28 kg (A+B) + 4x28 kg runkoaine; noin 66 litraa juotosmassaa. Käyttösovellus: Pienissä sekoituserissä tulee komponenttien A ja B oikeasta suhteesta varmistua punnitsemalla. Tuoreen epoksimassan pintaan levitetään kauttaaltaan esim. kuivaa hiekkapuhallushiekkaa 0,5-1,6 mm, tartuntasillaksi seuraavalle työvaiheelle. EN EN R

25 Täydelliset tuotejärjestelmät uimahalleihin ja kylpylöihin P R O D U K T E R 25

26 T U O T T E E T ; V E D E N E R I S T Y S 26 Mapelastic Lasikuituverkko Kaksikomponenttinen, joustava, sementtipohjainen vedeneriste betonille, parvekkeille, terasseille, kylpylöihin ja uima-altaisiin. Mapelastic täyttää standardin EN vaatimukset kohdissa PI, MC ja IR koskien betonirakenteiden suojausta. Myös tuote täyttää standardin EN asettamat vaatimukset. Vedeneriste halkeamille altistuville betonirakenteille kuten esim raudoituksien suojakerrokset. Mapelastic sillottaa hiushalkeamat. Mapelastic toimitetaan kahtena esimitoitettuna komponenttina. Muita aineita ei saa lisätä massaan. Mapelastic omaa erinomaisen tartunnan alustoihin kuten betoni, sementtipohjainen rappaus ja luonnonkivi (edellyttäen että ne ovat puhtaat ja lujasti kiinni). Mapelastic voidaan asentaa 2 mm kertapaksuuteen saakka. Alkalinkestävä lasikuituverkko. Vahvikeverkko Mapelastic-järjestelmään. Tekniset tiedot: Silmäkoko: 4 x 4,5 mm Paino: 157 g/m 2 Pakkaus: Rulla 1 x 50 m Tekniset tiedot: Käyttöaika astiassa: 60 minuuttia. Odotusaika: 4-5 h levityskertojen välissä. Väh. 1 vrk ennen laattojen asentamista. Väri: harma. Levitystyökalu: teräslasta. Varastointi: komp. A: 12 kk, komp. B: 24 kk. Suojeltava pakkaselta. Menekki: 1,7 kg/m²/mm-paksuus. Pakkaus: 2 kg yhdistelmäpakkaus (komp. A 24 kg + komp. B 8 kg). 16 kg yhdistelmäpakkaus (komp. A 12 kg + komp. B 4 kg). EN

27 IN COMPLIANCE WITH EUROPEAN STANDARDS REACTION RESIN ADHESIVE FOR CERAMIC TILES T U O T T E E T ; V E D E N E R I S T Y S 27 Kerapoxy Mapeband Vahvikkeet Kaksikomponettinen, epoksipohjainen kiinnitys- ja saumausmassa. Kerapoxy on parannetuilla ominaisuuksilla varustettu valumaton kiinnitysmassa materiaaleille kuten keraamien laatta, kivimateriaali, kuitusementti, betoni ja muille raakentamisessa yleisesti käytettäville materiaaleille. Tuote täyttää standardin SFS EN vaatimukset luokassa R2T. Kerapoxy on haponkestävä saumausmaassa keraamisille laatoille ja kivimateriaaleille seinissä ja lattioissa sisällä ja ulkona kohteissa joissa vaaditaan korkeaa hygieniaa ja kestävyyttä useimmille aggressiivisille aineille. Tuote täyttää standardin SFS EN 1888 vaatimukset luokassa RG. Päästöluokka: GEV Emicode EC1 Plus. Käyttösovellus: Tuote soveltuu kapillaarikatkoksi putkien jne ympärille pysty- ja vaakapinnoilla. Tekniset tiedot: Käyttöaika astiassa: 45 min. Avoin aika: 0 min. Kevyen kävelyliikenteen kestävä: noin 24 h. Käyttöönotto: 4 vrk (myös kemikaalirasitus). Levitys: tarkoitukseen soveltuva työkalu. Varastointi: 24 kk. Menekki: kiinnitysaineena yleensä 2-4 kg/m 2. Vedeneristeenä noin 1,6 kg / m 2 / mm-paksuus. Pakkaus: 10 kg. Kerapoxy on CE-merkitty ITT-sertifikaatin no /Gi (TUM) mukaisesti, joka on Munchenin Teknisen yliopiston laboratorion Saksassa myöntämä, ja ITTsertifikaattien 2008-B-2748/7.1 ja 2008-B-2748/9.1 mukaisesti jotka ovat MPA Institut Dresden Saksassa myöntämät. Vahvikenauha vedeneristysjärjestelmiin. Uima-altaiden ja märkätilojen jne liikuntasaumojen, nurkkien ja seinälattiarajojen vedeneristämiseen Mapelastic- ja Kerapoxy-tuotteiden asennuksen yhteydessä. Limitä nauha saumoissa 50 mm. Tekniset tiedot: Pituus: 50 m. Leveys: 120 mm. Suurin venymä: > 400 %. Pakkaus: Nauha, 50 m x 12 cm. VR-Vahvikekappaleet muodostavat osan vedeneristysjärjestelmistä. Tuotteet ovat erittäin joustavat, niiden vähäinen paksuus ei vaikeuta laattojen asentamista. Valikoima koostuu erikokoisista läpivientikappaleista, sisä- ja ulkokulmakappaleista ja erikoiskappaleista lattiakaivoa jne varten. Vahvikekappale: 118 x 118 mm ja 00 x 00 mm Sisäkulma: 90 Ulkokulma: 270 EN EN 12004

28 T U O T T E E T ; L A AT O I T U S 28 Elastorapid Adesilex P10 Kaksikomponenttinen, sementtipohjainen, muodonmuutoksia erittäin hyvin kestävä, nopeasti kovettuva ja kuivuva, pidennetyn avoimen ajan omaava, valumaton kiinnityslaasti keraamisille laatoille ja kivimateriaaleille standardin SFS EN luokassa C2FTE S2. Tuote soveltuu keraamisten laattojen ja luonnonkivien kiinnittämiseen kuivissa ja märissä tiloissa ja uima-altaissa sisällä ja ulkona erityisesti kun vaaditaan kohteen nopeaa käyttöönottoa. Tuote soveltuu myös kiviaineisen alustan tasoittamiseen 10 mm kertapaksuuteen seinissä ja lattioissa. Läpikuultavat lasimosaiikit ja vaaleat, kosteuden vaikutukselle herkät luonnonkivet kiinnitetään Elastorapid Valkoinen-kiinnityslaastilla. Tekniset tiedot: Käyttöaika astiassa: min. Avoin aika: > 0 min. Odotusaika saumaukseen: h. Kevyen kävelyliikenteen kestävä: noin 2 - h. Käyttöönotto: noin 24 h, uima-altaat ja säiliöt vrk. Muodonmuutoksenkestävyys: SFS EN mukaisesti luokka S2. Väri: harmaa ja valkoinen. Varastointi: komp. A 12 kk, komp. B 24 kk. Suojeltava pakkaselta. Menekki: riippuu alustasta ja laatan koosta ollen keskim. - 8 kg/m 2 Pakkaus: Elastorapid valkoinen: yhdistelmäpakkaus 1,25 kg, komp. A: 25 kg ja komp. B: 6,25 kg. Elastorapid harmaa: yhdistelmäpakkaus 1,25 kg, komp. A: 25 kg ja komp. B: 6,25 kg. Elastorapid on CE-merkitty ITTsertifikaattien no /Gi (TUM) ja /Gi (TUM) mukaisesti, jotka ovat Munchenin Teknisen yliopiston laboratorion Saksassa myöntämät. Valkoinen, valumaton ja pidennetyn avoimen ajan omaava sementtipohjainen kiinnityslaasti lasi-, keraamiselle- ja marmorimosaiikille standardin SFS EN luokassa C2TE S1 (Isolastic-lisäaine 1:1 vettä). Seinien, lattioiden ja uima-altaiden laatoittamiseen lasimosaiikilla erityisesti tiiviillä alustoilla kuten Mapelastic. Tekniset tiedot: Käyttöaika astiassa: yli 8 h. Avoin aika: > 0 min. Odotusaika saumaukseen: seinät 4-8 h, lattiat 24 h. Kevyen kävelyliikenteen kestävä: noin 24 h. Käyttöönotto: noin 14 vrk, altaan täyttö 21 vrk. Väri: valkoinen. Varastointi: 12 kk. Menekki: riippuu alustasta ja laatan koosta, noin 2-5 kg/m 2. Pakkaus: 25 kg säkki. Adesilex P10 on CE-merkitty ITTsertifikaatin no /Gi (TUM) mukaisesti, joka on Munchenin Teknisen yliopiston laboratorion Saksassa myöntämä, ja ITT-sertifikaattien 2008-B-2749/1 ja 2008-B-2749/16 mukaisesti jotka ovat MPA Institut Dresden Saksassa myöntämät. IN CEM EN CO M PLIANCE W ITH EN TITIO U S A D H ESIV E EURO PEAN FO R STANDARDS TILES CER A M IC EN EN 12004

29 IN COMPLIANCE WITH EUROPEAN STANDARDS REACTION RESIN ADHESIVE FOR CERAMIC TILES T U O T T E E T ; L A AT O I T U S 29 Isolastic Kerapoxy Adesilex P10-kiinnityslaastin muodonmuutoksenkestävyyttä parantava lisäaine. Isolastic on lateksipohjainen lisäaine joka nostaa Adesilex P10-kiinnityslaastin muodonmuutoksenkestävyyden luokkaan S1 standardin SFS EN mukaisesti. Tuote on erityisen sovelias kiinnitettäessä tiiviitä lasimosaiikeja tiiviille, vedeneristetyille alustoille kuten Mapelastic. Sekoitussuhde: Adesilex P10 + Isolastic (1:1 vettä). Levitys: tarkoitukseen soveltuva hammastettu laastikampa. Varastointi: 24 kk, suojeltava pakkaselta. Menekki: alustan ja laatan koon mukaan, noin 1-2 kg/m 2. Pakkaus: 5 kg ja 10 kg astia. Adesilex P10 + Isolastic on CE-merkitty ITT-sertifikaatin no /Gi (TUM) mukaisesti, joka on Munchenin Teknisen yliopiston laboratorion Saksassa myöntämä. Kaksikomponettinen, epoksipohjainen kiinnitys- ja saumausmassa. Kerapoxy on parannetuilla ominaisuuksilla varustettu valumaton kiinnitysmassa materiaaleille kuten keraamien laatta, kivimateriaali, kuitusementti, betoni ja muille raakentamisessa yleisesti käytettäville materiaaleille. Tuote täyttää standardin SFS EN vaatimukset luokassa R2T. Päästöluokka: GEV Emicode EC1 Plus. Tekniset tiedot: Käyttöaika astiassa: 45 min. Avoin aika: 0 min. Kevyen kävelyliikenteen kestävä: noin 24 h. Käyttöönotto: 4 vrk (myös kemikaalirasitus). Levitys: tarkoitukseen soveltuva työkalu. Varastointi: 24 kk. Menekki: kiinnitysaineena yleensä 2-4 kg/m 2. Pakkaus: 10 kg. Kerapoxy on CE-merkitty ITT-sertifikaatin no /Gi (TUM) mukaisesti, joka on Munchenin Teknisen yliopiston laboratorion Saksassa myöntämä, ja ITTsertifikaattien 2008-B-2748/7.1 ja 2008-B-2748/9.1 mukaisesti jotka ovat MPA Institut Dresden Saksassa myöntämät. EN EN EN Hakunilan uimahalli, Vantaa. Altaan tasoitukset Nivoplan + Planicrete, vedeneristys Mapelastic, laattojen kiinnitys Elastorapid ja saumaus Kerapoxy Design.

30 IN COMPLIANCE WITH EUROPEAN STANDARDS M E N E K K I TA U L U K K O 0 Laatan koko (mm) Saumaleveys (mm) Ultracolor Plus kg/m 2 Keracolor FF kg/m 2 Kerapoxy Kerapoxy Design kg/m 2 20x20x4 50x50x4 100x100x6 75x150x6 100x200x6 150x150x6 200x200x8 100x200x6 200x200x8 250x0x8 00x00x8 120x240x12 400x400x10 00x600x10 450x450x12 500x500x12 600x600x12 120x240x18 150x00x20 00x00x20 120x240x20 250x250x MAPEI-SAUMAUSAINEET KERAAMISILLE LAA- TOILLE JA KIVIMATERIAALEILLE TÄYTTÄVÄT STANDARDIN SFS EN 1888 VAATIMUKSET GROUT SAUMAUSAINEEN MENEKKILASKURI: K kg Värikartta A = laatan pituus B = laatan leveys C = laatan paksuus D = sauman leveys K = saumausaineen ominaispaino mm-mitat Saumausaineiden ominaispaino (K-arvo): ULTRACOLOR PLUS 1.6 KERAPOXY 1.6 KERAPOXY DESIGN 1.6

31 IN COMPLIANCE WITH EUROPEAN STANDARDS REACTION RESIN ADHESIVE FOR CERAMIC TILES T U O T T E E T ; S A U M A U S 1 Kerapoxy Design Kerapoxy Kerapoxy Cleaner Kaksikomponenttinen, haponkestävä epoksisaumausmassa keraamisille laatoille ja lasimosaiikille, standardin SFS EN 1888 luokassa RG. Tuote soveltuu myös haponkestävään kiinnitykseen (luokka R2). Päästöluokka: GEV Emicode EC1 Plus. Keraamisten laattojen ja lasimosaiikkien saumaukset sisällä ja ulkona. Tuote soveltuu myös haponkestävään kiinnitykseen tavanomaisilla alustoilla. Sauman kiiltävä ja sileä pinta korostaa laatoituksen ulkonäköä ja helpottaa puhtaanapitoa. Tuotteeseen voi lisätä MapeGlitter-välkettä luomaan erityistehosteita. Saumausmassa soveltuu lattia- ja seinälaatoituksien saumaukseen kohteissa joissa vaaditaan korkeaa hygieniaa, saumaus altistuu mekaaniselle kuormitukselle ja laitospuhdistuskemikaaleille kuten esim. uimahallien ja kylpylöiden uima-altaissa ja pesutiloissa. Käyttösovellus: Tuote soveltuu erityisesti pienikokoisten laattojen ylisaumaukseen. Tekniset tiedot: Menekki: Riippuu laatan ja sauman koosta. Kts. menekkilaskuri. Pakkaus: yhdistelmäpakkaus (komp. A + komp. B) kg. Käyttöaika astiassa: 45 min. Avoin aika (kiinnitysaineena): 0 min. Korjausaika (kiinnitysaineena): 60 min. Kevyen kävelyliikenteen kestävä: 24 h. Kemikaalirasituksenkestävä: 4 vrk. Kaksikomponettinen, epoksipohjainen kiinnitys- ja saumausmassa. Kerapoxy on haponkestävä saumausmaassa keraamisille laatoille ja kivimateriaaleille seinissä ja lattioissa sisällä ja ulkona kohteissa joissa vaaditaan korkeaa hygieniaa ja kestävyyttä useimmille aggressiivisille aineille. Tuote täyttää standardin SFS EN 1888 vaatimukset luokassa RG. Päästöluokka: GEV Emicode EC1 Plus. Käyttösovellus: Tuote soveltuu koneellisen pursotukseen saumaustyössä. Tekniset tiedot: Käyttöaika astiassa: 45 min. Avoin aika: 0 min. Kevyen kävelyliikenteen kestävä: noin 24 h. Käyttöönotto: 4 vrk (myös kemikaalirasitus). Levitys: tarkoitukseen soveltuva työkalu. Varastointi: 24 kk. Menekki: kiinnitysaineena yleensä 2-4 kg/m 2. Pakkaus: 10 kg. Kerapoxy on CE-merkitty ITT-sertifikaatin no /Gi (TUM) mukaisesti, joka on Munchenin Teknisen yliopiston laboratorion Saksassa myöntämä, ja ITTsertifikaattien 2008-B-2748/7.1 ja 2008-B-2748/9.1 mukaisesti jotka ovat MPA Institut Dresden Saksassa myöntämät. Kerapoxy Cleaner on epoksisaumausmassojen erikoispuhdistusaine. Kerapoxy- ja Kerapoxy Designsaumattujen keraamisten laattojen ja lasimosaiikkien puhdistamiseen saumaustyön yhteydessä, ja välittömästi saumaustyön jälkeen. Tekniset tiedot: ph: 12. Levitys: Sumutinpullo. Menekki: Tarpeen mukaan. Varastointi: 24 kk. Pakkaus: 0,75 l. EN EN EN 12004

32 T U O T T E E T ; S A U M A U S 2 Ultracolor Plus Keracolor FF Nopeasti kovettuva ja kuivuva, vettä hylkivä, polymerimodifioitu, härmeetön, DropEffect - ja BioBlock - ominaisuuksilla varustettu saumauslaasti saumaleveyksille 2-20 mm standardin SFS EN 1888 luokassa CG2 WA. Kaikenlaisien keraamisten laattojen, kivimateriaalin, lasi- ja marmorimosaiikin saumaukseen sisällä ja ulkona. Tuote on tasavärinen, ei muodosta härmeilyä sauman pintaan, ja kuivuu nopeasti jolloin laatoitus voidaan ottaa nopeasti käyttöön. BioBlock -ominaisuus estää erilaisia homekasvustoja muodostumasta kosteissa olosuhteissa. Lisäksi DropEffect - ominaisuus tekee saumat erittäin vettähylkiviksi. Tuote on erityisen sovelias uimahallien ja kylpylöiden laatoitettuihin tiloihin missä ei vaadita epoksipohjaisen saumausmassaan ominaisuuksia. Tekniset tiedot: Käyttöaika astiassa: min. Odotusaika puhdistukseen: 15-0 min. Kevyen kävelyliikenteen kestävyys: noin h. Käyttöönotto: noin 24 h (uima-altaiden täyttö vedellä 48 h). Sävyt: 26. Levitystyökalu: kumilasta. Puhdistustyökalu: selluloosasieni tai Scotch-Brite -sieni. Varastointi: 12 kk. Menekki: riippuu sauman ja laatan koosta. Pakkaus: 20 kg säkki, 5 kg Alupak sävystä riippuen. Normaalisti kovettuva ja kuivuva sementtipohjainen, polymerimodifioitu saumauslaasti vettähylkivällä DropEffect -ominaisuudella saumaleveyksille 6 mm saakka. Helppo asentaa ja työstää seinille ja lattioille sisällä ja ulkona kaikenlaisille keraamisille laatoille (kerran ja kahdestipoltetut, klinkkerit, porcallanato jne), terrakotta, kivimateriaalille (luonnonkivi, marmori, graniitti, tekokivi) lasille ja marmorimosaiikille. Tuote on erityisen sovelias uimahallien ja kylpylöiden laatoitettuihin tiloihin missä ei vaadita epoksipohjaisen saumausmassaan ominaisuuksia. Tekniset tiedot: Käyttöaika astiassa: noin 2 h. Odotusaika puhdistukseen: min. Kevyen kävelyliikenteen kestävyys: noin 24 h. Käyttöönotto: 7-10 vrk. Sävyt: 18. Levitystyökalu: kumilasta. Puhdistustyökalu: selluloosasieni tai Scotch-Brite -sieni. Varastointi: 12 kk. Menekki: riippuen sauman ja laatan koosta. Pakkaus: 20 kg säkki, 5 kg Alupak sävystä riippuen.

33 T U O T T E E T ; S A U M A U S

34 T U O T T E E T ; L I I K U N TA - J A J O U S TA V AT S A U M AT 4 Mapesil AC Mapeflex MS45 Liuotteeton, etikkapohjainen, homesuojattu silikonitiivistysmassa. Päästöluokka: GEV Emicode EC1 Plus. Seinä- ja lattialaatoituksien materiaalirajat, laattakenttien joustavat saumat jne. märkätiloissa ja uima-altaissa (+ Primer FD). Tekniset tiedot: Pintakalvon muodostus: 10 min. Kutistuma verkottumisen aikana:,5 %. Verkottumisen nopeus: 4 mm/vrk, 10 mm/7 vrk. Suurin venymä: 800 %. Suurin sallittu liike: ± 25 %. Shore A-kovuus: 20. Sävyt: 26 + väritön. Asennustyökalu: puristin. Varastointi: 24 kk. Pakkaus: 10 ml patruuna. Päällemaalattava, yksikomponenttinen, joustava ja UV-kestävä hybridipolymeripohjainen saumaus- ja kiinnitysmassa. Päästöluokka: GEV Emicode EC1 Plus. Vedenpinnan yläpuolisten materiaalirajojen ja allashuoneen lattian (vast) rakenteellisten liikuntasaumojen tiivistys. Tekniset tiedot: Värit: harmaa. Menekki: - riippuu sauman koosta. Pakkaus: 12 x 0, l. patruuna. Seloste: ISO F 20 HM Seloste: ISO F 25 LM DIN BS 5889 ASTM C 920 TT S 0020C TT S 00154A
