Jonsered lyhyt- ja pitkäpuunosturit

Transkriptio

1 Jonsered lyhyt- ja pitkäpuunosturit

2 Jonsered on tehty kestämään! JONSERED on jo neljän vuosikymmenen ajan ollut edelläkävijä puunkäsittelyssä niin ajoneuvoissa kuin kiinteästi asennettuinakin. Nostureiden rakenne on käytännön työssä hioutunut toimivaksi ja luotettavaksi. JONSERED-nostureilla työskentely on tehokasta, oli kyseessä sitten satunnaisemmin tapahtuva kuormaus tai jatkuvatahtinen rankka työ. Juuri vaativassa puunkäsittelyssä JONSEREDin ominaisuudet ovat ylivoimaisia. Ergonomiselta ohjauspaikalta on hyvät näköalat työskentelyalueelle, ja rauhallinen, tarkka ohjaus tekee työstä vaivatonta. JONSERED-lyhytpuunosturit JONSERED-lyhytpuunosturit on tarkoitettu määrämittaan katkotun puun käsittelyyn. Mallistosta löytyy sekä suorapuomisia että pieneen tilaan taittuvia Z-nostureita. Koska kaikki nosturit tehdään parhaista materiaaleista modernein menetelmin, kestävät ne kovassakin käytössä. Maailmanlaajuinen huoltoverkosto Nostureiden huoltoa varten Jonseredilla on ympäri maailman kattava huoltoverkosto, jonka asiantuntevat asentajat tuntevat nosturit läpikotaisin. JONSERED-nostureihin on tarjolla laaja valikoima varusteita, kahmareista aina ohjaamoihin.

3 LYHYTPUUNOSTURIT J 690 J 900 JONSERED 900 -nosturin rakenne perustuu koeteltuihin, äärimmäisissä olosuhteissa testattuihin ratkaisuihin. J 900:n perusrakenne on kevyt, mutta samalla erittäin vahva ja luotettava. Keveyden ansiosta nosturin teho/painosuhde on huippuluokkaa. J 900:n kääntölaite on vahva ja toimintavarma. Monipuoliseen käyttöön soveltuvaan nosturiin on tarjolla kaksi pylvään korkeusvaihtoehtoa sekä useita ulottumavaihtoehtoja. Turvallisen työskentelyn vaikeissakin olosuhteissa varmistavat nosturiin saatavana olevat erikoisleveät tukijalat. JONSERED 690 on malliston pienin nosturi. Kompaktista koosta ja keveydestään huolimatta sen rakenne on kestävä ja ominaisuudet kohdallaan, kuten JONSERED-nosturilta sopii odottaa. J J 1080 J J J J DT J DT J DT J 1420 Erittäin voimakkaalla tuplakäännöllä varustettu tehokas JONSERED 1080 on tehty paljon kuormaaville. Nosturissa on kiinnitetty huomiota helppoon huollettavuuteen, ja uusi ergonominen ohjauspaikka tekee työskentelystä entistä mukavampaa. J 1080 voidaan varustaa joko mekaanisella ohjauksella tai digitaalisella sähköohjauksella. JONSERED 1420 on lyhytpuunostureiden raskassarjalainen. Se kuormaa puut luotettavasti, tehokkaasti ja vaivatta. J 1420 on varustettu erillisellä tukijalkapalkistolla, mikä antaa vaihtoehtoja asennukseen ja mahdollistaa leveämpien tukijalkojen käytön tarvittaessa. J J DT J J DT

4 Taittuva Z-nosturi on tilankäytön mestari! J 1320 Z J 1140 Z Pieneen tilaan taittuva JONSERED 1140 Z on tehokas ja kestävä nosturi, joka ei vie kuormatilaa puilta. Kompaktista koosta huolimatta sen suorituskyky on erinomainen. JONSERED-nostureille tyypilliseen tapaan J 1140 Z:ssa on erinomaiset ohjausominaisuudet ja ergonominen ohjauspaikka. JONSERED 1320 Z on suorituskykyinen ja kevyt nosturi jatkuvaan kuormaukseen. Kuljetusasentoon taittuvan nosturin valtti on erillisen apusylinterin mahdollistama hyvä suorituskyky lähiulottumilla. Puomiston sisäpuoliset hydrauliikkaletkut tekevät kestävästä nosturista entistä luotettavamman m J 1140 Z-78/ J 1140 Z-90 DT J 1320 Z-79 J 1140 Z-93 DT J 1320 Z-94 DT m

5 J 1440 Z Kompaktiin tilaan taittuva J 1440 Z on kokoluokkaansa vahvempi nosturi, joka jaksaa kuormata raskaatkin rungot vaivatta. Edistyksellinen Z-rakenne on myös suorituskykyinen. Sen takaavat vahva tuplakääntö ja lähialueella nostomomenttia parantava voimanivel J 1440 Z J 1440 Z-95 DT m Z-nosturit on tarkoitettu autoihin, joissa nostolaitteen ei haluta vievän kuormatilaa. Laajasta Z-mallistosta löytyy sopivan kokoinen, pieneen tilaan taittuva nosturi joka tarpeeseen, määrämittaisen puun kuormauksesta kokorunkojen lastaukseen. J 1620 Z JONSERED 1620 Z on kovassa käytössä hyväksi havaittu nosturi, joka kestää jatkuvaa rankkaa työtä. Lähinnä lyhytpuun kuormaukseen tarkoitetun J 1620 Z:n nostomomentti riittää myös kokorungoille. Kapean puomiston ansiosta ergonomiselta ohjauspaikalta on esteetön näkymä koko työskentelyalueelle J 1620 Z J 1620 Z-93 DT m Kun työ on tehtävä, pitää työkalujen olla parasta laatua!

6 JONSERED-pitkäpuunosturi on metsän valtias. Väkivahva nelikko Timantit muodostuvat kovassa paineessa ja äärimmäisissä olosuhteissa. Samalla tavoin ovat kehittyneet myös JONSERED-pitkäpuunosturit. Niiden rakenne ja ratkaisut ovat hioutuneet kovassa työssä ja vaativissa olosuhteissa toimiviksi ja tehokkaiksi. J 2490 Raskaat kokorungot vaativat järeitä nostureita. Hyvä ergonomia, täsmälliset ohjaimet sekä kestävä rakenne yhdistettynä nopeaan hydrauliikkaan tekevät ohjauksesta tarkan ja kuormauksesta vaivattoman. J 2490 Big Jon legenda. Jonseredin malliston selkäranka, legendaarinen J 2490 Big Jon on yksi suosituimmista pitkäpuunostureista, jonka tuntevat puunkäsittelyn ammattilaiset ympäri maailman. Kovaan työhön mitoitettu Big Jon on kuuluisa kestävyydestään. Se kuormaa ja purkaa vielä kauan sen jälkeen, kun muiden tunnit ovat täyttyneet. Kun muut hyytyvät, Big Jon jaksaa! m J J J J DT J DT J DT J DT J

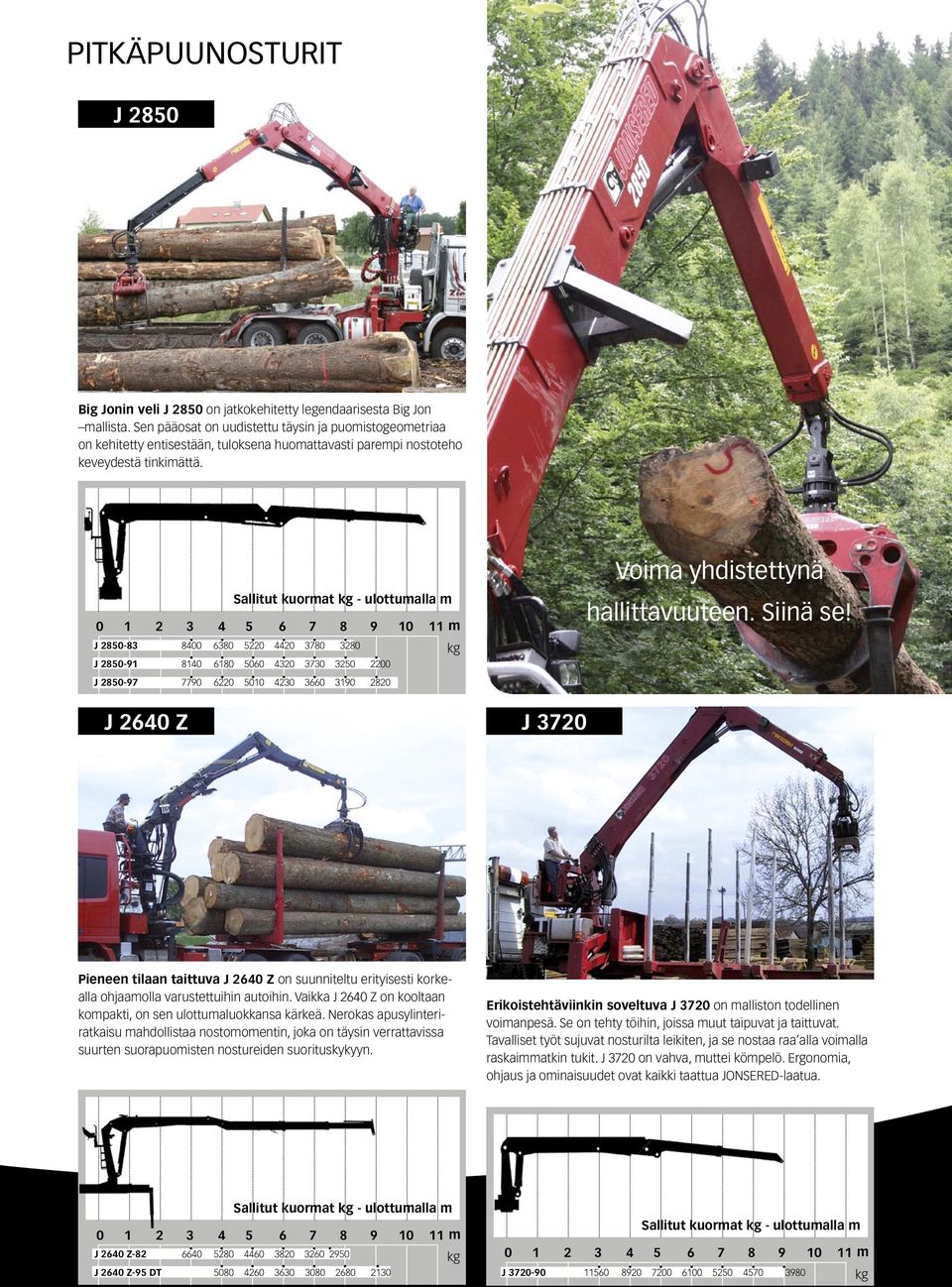

7 PITKÄPUUNOSTURIT J 2850 Big Jonin veli J 2850 on jatkokehitetty legendaarisesta Big Jon mallista. Sen pääosat on uudistettu täysin ja puomistogeometriaa on kehitetty entisestään, tuloksena huomattavasti parempi nostoteho keveydestä tinkimättä. J J J J 2640 Z J 3720 Voima yhdistettynä hallittavuuteen. Siinä se! Pieneen tilaan taittuva J 2640 Z on suunniteltu erityisesti korkealla ohjaamolla varustettuihin autoihin. Vaikka J 2640 Z on kooltaan kompakti, on sen ulottumaluokkansa kärkeä. Nerokas apusylinteriratkaisu mahdollistaa nostomomentin, joka on täysin verrattavissa suurten suorapuomisten nostureiden suorituskykyyn. Erikoistehtäviinkin soveltuva J 3720 on malliston todellinen voimanpesä. Se on tehty töihin, joissa muut taipuvat ja taittuvat. Tavalliset työt sujuvat nosturilta leikiten, ja se nostaa raa alla voimalla raskaimmatkin tukit. J 3720 on vahva, muttei kömpelö. Ergonomia, ohjaus ja ominaisuudet ovat kaikki taattua JONSERED-laatua. J 2640 Z J 2640 Z-95 DT J

8 PITKÄPUUNOSTURIVARUSTEET = vakio n = lisävaruste = valinnainen J 2490 J 2850 J 2640 Z J 3720 Asennusvaihtoehdot Auton ohjaamon taakse A Peräasennus R Puomistotyyppi S Z Ohjausjärjestelmä 2-vipu 4-vipu 5-vipu 1-piirinen hydraulijärjestelmä, vakiotuotto 2-piirinen hydraulijärjestelmä, vakiotuotto LS-hydraulijärjestelmä mekaaninen sähköinen Tukijalkojen ohjaus alhaalta Tukijalkojen mekaaninen yläohjaus n n n ohjauspaikalta Tukijalkojen sähköinen yläohjaus n n n n ohjauspaikalta Tukijalan jatke n n n Erilliset tukijalat ET450 SY550 Erikoisleveät tukijalat, erilliset B4550 CE-lisäturvajärjestelmä Seis-painike C0 n n n n Moottorin pysäytys C1 n n n n Magneettiventtiilein C2 n n n n Kallistusanturi, magneettiventtiilein C3 n n n n Moottorin pysäytys, ohjaamo, PV90 E C6 n Vaimennin n n n n Pyörivät liittimet pylvään letkuissa Istuimen korkeudensäätö Lämmitettävä istuin n n n n Sääsuoja n n n Ohjauspaikka E S n Sivuohjauspaikka Oikea n n n Vasen n n n Ohjaamo Mekaaninen ohjaus MF n Sähköohjaus E n Valaisimet n n n n Nostosylinterin suoja Siirtosylinterin suoja Tukkivaste n n n Keskusvoitelu n n n n Standardivärit punainen musta RAL-erikoisvärit n n n n KAHMARIT TX 56 n TX 56 B n n n TX 86 B n n n

9 LYHYTPUUNOSTURIVARUSTEET = vakio n = lisävaruste = valinnainen J 690 J 900 J 1080 J 1420 J 1140 Z J 1320 Z J 1440 Z J 1620 Z Asennusvaihtoehdot Auton ohjaamon taakse A Peräasennus R Puomistotyyppi S Z Ohjausjärjestelmä 2-vipu 4-vipu 5-vipu 1-piirinen hydraulijärjestelmä, vakiotuotto 2-piirinen hydraulijärjestelmä, vakiotuotto LS-hydraulijärjestelmä mekaaninen sähköinen Automaattisesti kuljetusasentoon n n n nousevat tukijalat Tukijalkojen ohjaus alhaalta Tukijalkojen mekaaninen yläohjaus n n n n n n ohjauspaikalta Tukijalkojen sähköinen yläohjaus n n n n n n ohjauspaikalta Tukijalan nostokulma 180 astetta n n n Tukijalan pituusvaihtoehtoja (kpl) Tukijalan jatke n n n n n n n n Erilliset tukijalat ET370 ET450 SY550 Erikoisleveät tukijalat, erilliset B4820 Erikoisleveät tukijalat B4500 B4600 B5200 n CE-lisäturvajärjestelmä Seis-painike C0 n n n n n n n n Moottorin pysäytys C1 n n n n n n n Magneettiventtiilein C2 n n n n n n n n Kallistusanturi, magneettiventtiilein C3 n n n n n Moottorin pysäytys, ohjaamo, PV90 E C6 n n POL (Prevent Over Load) n n n n n n n Kuormanlaskuventtiilit Oil Control n n n n n n n Olsberg n Vaimennin n n n Pyörivät liittimet pylvään letkuissa Istuimen korkeudensäätö n n Lämmitettävä istuin n n n n n n Sääsuoja n n n n n n n Ohjauspaikka E n n n n S n n n Sivuohjauspaikka Oikea n n n n Vasen n n Ohjaamo Mekaaninen ohjaus MF n Sähköohjaus E n Valaisimet n n n n n n n n Nostosylinterin suoja n n n n n Tukkivaste n n n n Keskusvoitelu n n n Vaaka n n n Standardivärit punainen musta RAL-erikoisvärit n n n n n n n n KAHMARIT FX 26 n FX 36 n X 43 n n n n n n n X 53 n n n n n n n

10 Loglift Jonsered Oy Ab Tehdaskatu 7, PL 54, Salo, Finland Puh Fax Oikeudet kaikkiin muutoksiin pidätetään. Kuvat, piirrokset ja tiedot eivät aina vastaa uusinta tuotannossa olevaa versiota tai vakiomallia. Kuvissa saattaa esiintyä erikoisrakenteita tai -värejä. Varustus ja asennus on tehtävä paikallisten lakien ja asetusten mukaisesti. 8/2008
