1 IVT GSM Lämpöpumppu hjaus Käyttö- ja asennushje AIHE SIVU 1 YLEISTÄ IVT GSM ENNEN KÄYTTÖÄ KÄYNNISTYS SIM KORTIN VALMISTELU: SIM krtin ASENNUS KÄYNNISTYS KENTTÄVAHVUUS VIAN HAKU OHJAUKSET / TEKSTI VIESTIT KAUKO OHJAUS TEKSTIVIESTEILLÄ TEKSITIVIESTIN LÄHETTÄMINEN OHJAUS JA KONFIGUROINTI KOMENNOT: EDELLYTYKSIÄ JA TÄRKEÄÄ TIETOA SER Rmu WEEE (Waste Electrical and Electrnic Equipment) TEKNISET TIEDOT TAKUU...13

2 1 YLEISTÄ IVT GSM F Edestä Takaa Päältä Kuva. 1 Yleistä Alta GSM Mduuli GS-64 Sny Ericssn:ilta. 12V / 1A Virransyöttö. 1 rele lähtö, ptentialivapaa (max. 1A 50V) 2 tula lämpötila-antureille. 1 tul hälytykselle. Kytkentä IVT IR yksikkö, 4 st. jhta. 1 punainen/vihreä LED signaalitasn ja vian. (yksikön päällä). 2

3 2 ENNEN KÄYTTÖÄ Seuraavat asiat n tehtävä ennen käyttöä: HUOM: ÄLÄ kytke virtaa ennen kun kaikki kytkennät n tehty. 2.1 Kiinnitä antenni yksikön päälle, LED merkkivaln vieressä (Kats kuva. 1 ja 2) Kuva. 2: antennin sijitus 2.2 Kytke lämpötila-anturit, kytkentä T1 ja GND ja/tai T2 ja GND. Anturi sijitetaan niihin paikkihin jnka lämpötilan haluat tietää. Sisäanturin pää asennetaan yksikön ulkpulelle, välttääksemme virheellistä lämpötilatieta. Pitkä kaapeli n niin santtu ulktila-anturi. (Kats kytkentähje, kuva. 4) 2.3 Kytke IVT IR yksikkö (kats kytkentähje, kuva. 4) 2.4 Kytke mahd. hälytys larm (kats kytkentähje, kuva. 4) 3 KÄYNNISTYS 3.1 SIM KORTIN VALMISTELU: IVT GSM n varustettava niin santulla GSM SIM-krtilla timiakseen. Valitse peraattri jlla n kenttää paikassa jhn yksikkö asennetaan. Hyvä ratkaisu usein n niin santtu prepaid-liittymä. Liittymällä saa liikennöintiä khtuu hinnalla. 3

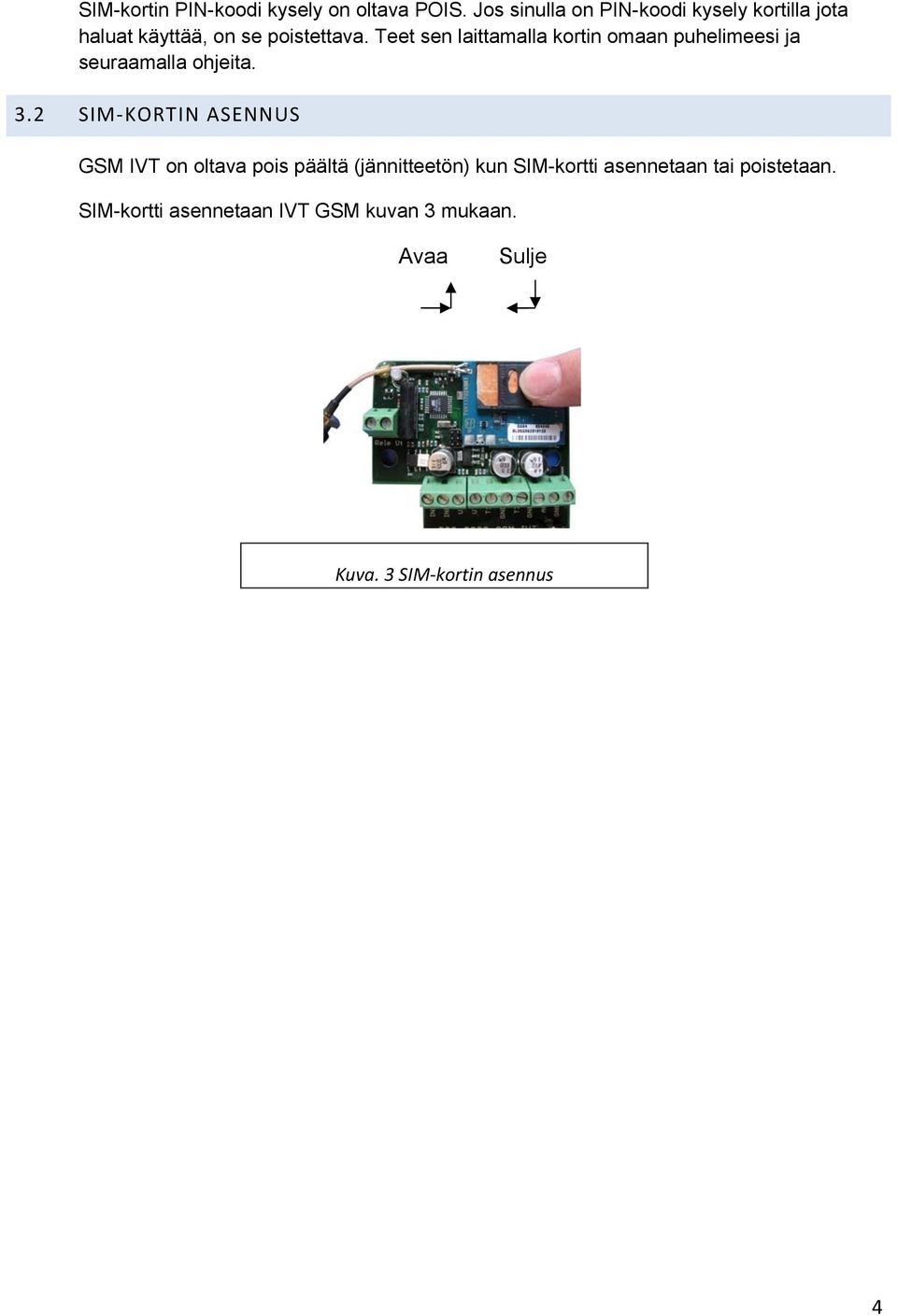

4 SIM-krtin PIN-kdi kysely n ltava POIS. Js sinulla n PIN-kdi kysely krtilla jta haluat käyttää, n se pistettava. Teet sen laittamalla krtin maan puhelimeesi ja seuraamalla hjeita. 3.2 SIM KORTIN ASENNUS GSM IVT n ltava pis päältä (jännitteetön) kun SIM-krtti asennetaan tai pistetaan. SIM-krtti asennetaan IVT GSM kuvan 3 mukaan. Avaa Sulje Kuva. 3 SIM krtin asennus 4

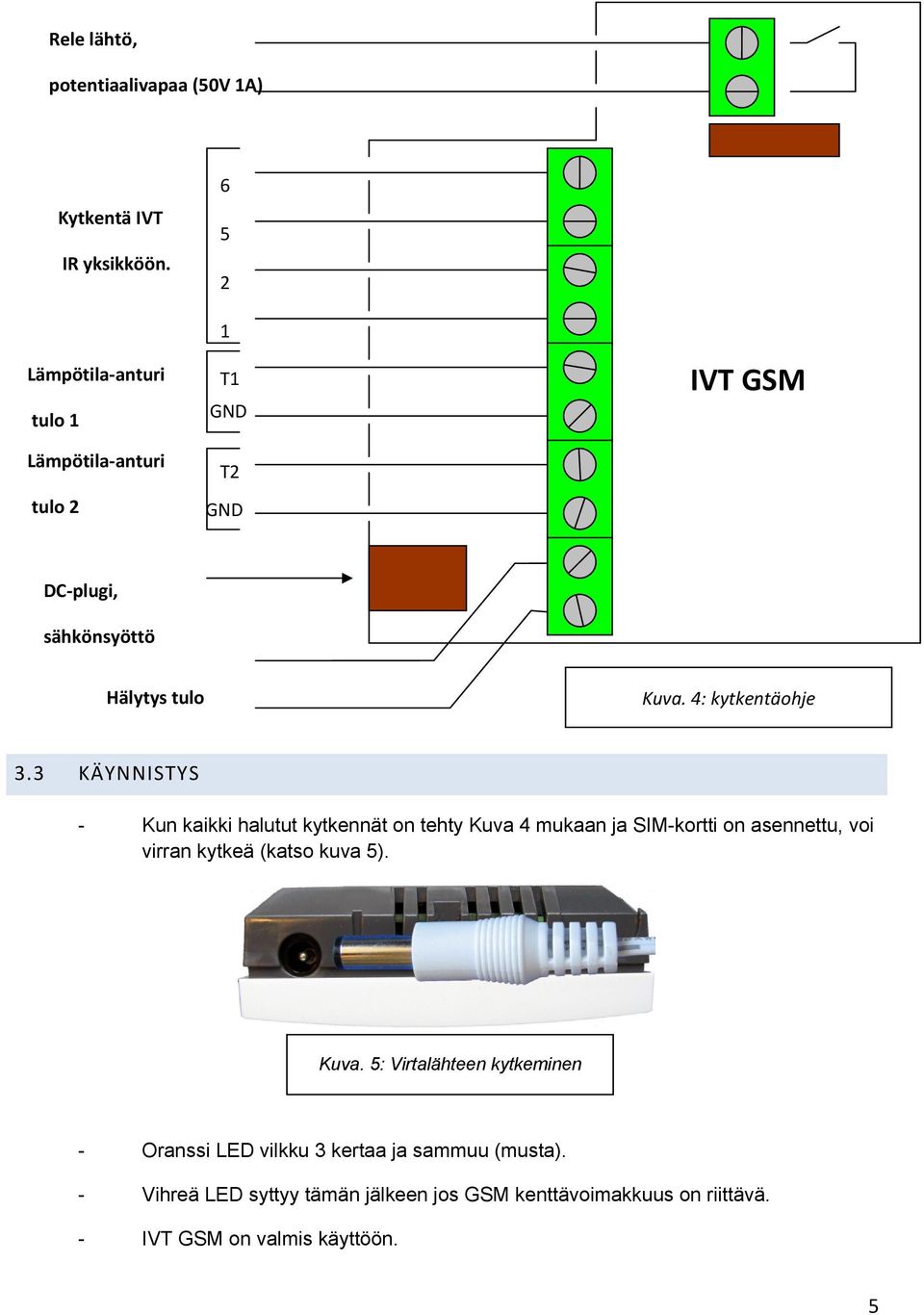

5 Rele lähtö, ptentiaalivapaa (50V 1A) Kytkentä IVT IR yksikköön. Lämpötila anturi tul 1 Lämpötila anturi tul T1 GND T2 GND IVT GSM DC plugi, sähkönsyöttö Hälytys tul Kuva. 4: kytkentähje 3.3 KÄYNNISTYS - Kun kaikki halutut kytkennät n tehty Kuva 4 mukaan ja SIM-krtti n asennettu, vi virran kytkeä (kats kuva 5). Kuva. 5: Virtalähteen kytkeminen - Oranssi LED vilkku 3 kertaa ja sammuu (musta). - Vihreä LED syttyy tämän jälkeen js GSM kenttävimakkuus n riittävä. - IVT GSM n valmis käyttöön. 5

6 3.4 KENTTÄVAHVUUS LED merkkival näyttä GSM-signaalin vimakkuuden klmella lailla: 1 Vihreä Hyvä signaali 2 Punainen Keskihyvä signaali 3 Pis Hun tai ei signaalia Js tilanne n 2 ja 3 kaltainen n laite siirrettävä parempaan paikkaan tai krvattava kknaan ulkantennilla, saadaksemme vimakkaamman signaalin. 3.5 VIAN HAKU - merkkival ei pala: Onk virtalähde kytketty? Onk GSM kenttää? Kkeile tisella puhelimella. Onk antenni asennettu ikein? - Merkkival vilkkuu npeasti vihreätä: Tarkittaa että SIM-krtissa n vika. SIM-krtti, nk asennettu ikein? Onk PIN-kdi kysely POIS? Onk SIM-krtti aktiivinen? Kkeile tisella puhelimella? - Merkkival vilkkuu npeasti punaista: Oma vikadiagnstinen virhe. Kkeile uudelleen käynnistystä kytkemällä virtalähde pis pieneksi aikaa. Js edelleen vika, ta yhteyttä myyjään. - Tekstiviesti eivät mene perille: Onk GSM kenttää? Virtakatks alueellasi vi aiheuttaa lähimmän GSM tukiaseman timintahäiriön. 6

7 4 OHJAUKSET / TEKSTI VIESTIT 4.1 KAUKO OHJAUS TEKSTIVIESTEILLÄ IVT GSM:n hjelminti ja hjaus tapahtuvat vaki tekstiviesteillä käytetään ainastaan salasanana seuraavassa esimerkissä. Yksikkö timitetaan salasanalla Kats 4.3 ja khta C salasanan vaiht. esimerkeissä EI kirjiteta viesteihin. 4.2 TEKSITIVIESTIN LÄHETTÄMINEN Seuraava n AINA ltava mukana tekstiviestissä.: * Salasana. Aina 4 ensimmäistä merkkiä viestissä. * Useamman hjauksen vi lähettää samassa viestissä. Esim..: 1234 N # A1 S * Väli (space) hjauskmentjen välissä ei pakllinen mutta vi käyttää. * Lähetä viesti IVT GSM SIM-krtin numern. LED vilkkuu ranssina kun viestä lähetetään tai vastaan tetaan. 4.3 OHJAUS JA KONFIGUROINTI KOMENNOT: W R T M S C A L J N P Ohjaa lämpöpumppua 10 C ja nrmaalin välillä. Rele/lähtö hjaus (vaihtaa relelähdön tilaa päälle/pis) Rele 1 ajastus tunteja Rele 1 ajastus minuutteja Tilailmitus pyyntö Muuta salasana Ohjaa hälytystul PÄÄLLE ja POIS Lämpötila valvnnan hälytysrajat Lämpötilavalvnta PÄÄLLÄ ja POIS Hälytysnumer Hälytysteksti 7

8 W Lämpöpumpun hjaus 10 C ja nrmaalin välillä. W ja 1 hjaa nrmaaliasetuksen, PÄÄLLÄ, tai 0 hjaa + 10 C, POIS. Esim: 1234 W0 Esim: 1234 W1 Lämpöpumppu hjataan 10 C tilaan Lämpöpumppu hjataan nrmaali tilaan R Rele hjaus päälle/pis: R ja 1 päälle tai R ja 0 pis. Rele n ptentiaalivapaa, NO (Nrmal Open). Esim: 1234 R1 päälle Esim: 1234 R0 pis T Releen aikahjaus tunteja Releen vi hjata menemään päälle 1 aina 99 tuntia. T ja määritetty tuntimäärä, käynnistää ajastuksen. Aika annetaan aina kahdella merkillä.: 01 = 1 tunti, 05 = 5 tuntia jne.. esim: 1234 T01 rele hjautuu päälle tunnin kultua M Releen aikahjaus minuutteja vi hjata menemään päälle 1 aina 99 minuuttia. M ja määritelty minuuttimäärä, käynnistää ajastuksen. Aika annetaan aina kahdella merkillä.: 05 = 5 minuuttia, 12 = 12 minuuttia jne. Esim: 1234 M63 rele hjautuu päälle 63 minuutin kultua S Pyydä tilaviesti ilmitus Kirjittamalla S viestiin, pyydät tilaviesti ilmitusta yksiköltä. Vastaus lähetetään siihen puhelimeen jsta kysely lähetettiin: Esim: 1234 S C Muuta salasana 8

9 Yksikkö timitetaan salasanalla (1234), se n muutettavissa maksi Esim: 1234 C9898 salasana muutetaan Muista uusi salasana. Js unhdat uuden salasanan, vit palauttaa 1234 ikusulkemalla 2 pinniä, kats alla. Palauta salasana 1234: Oiksulje kaksi kntaktia kuvan mukaan. Esim. ruuvimeisselillä. Pista samalla virransyöttö, dta muutama sekuntti ennen kun palautat virransyötön. Odta 5 sekunttia. LED vilkkuu vihreänä 3 kertaa, sitten ranssina kuten käynnistyksessä. Pista iksulku. A Hälytystul päälle/pis Hälytystul aktividaan/deaktividaan: Esim.: 1234 A0 = Hälytys POIS 1234 A1 = Hälytys PÄÄLLÄ P Hälytysviestin teksti Määrittelee hälytystekstin. Max 25 merkkiä. Default: Alarm! Ohjelminti lpetetaan aina # (risuaita) Esim.: 1234 Phälytys# (hjelmi tekstin hälytys ) N Numer jhn hälytysviesti lähetetään Puhelin jhn hälytysviesti lähetetään. (Lämpötila ja hälytys) Numer lpetetaan aina # (risuaita). Esim.: 1234 N # let määritellyt numern hälytysten vastaanttajaksi. Tarkista että let hjelminut ikean numern tilailmitus kyselyllä S. Vastauksessa lukee mikä numer n asetettu hälytyksen vastaanttajaksi. Js hälytysten halutaan mennä ulkmaalaiseen puhelimeen n muistettava maatunnukset. Esim. 46 Rutsiin. HUOM!Tilaviesti ilmitus lähetetään aina kyselevään puhelimeen. Hälytys lähetetään siihen puhelimeen jka n määritelty N hjelminnilla. 9

10 L Lämpötiljenvalvnta raja-arvt IVT GSM vi vahtia lämpötilja ja lähettää viestin js lämpötila hittaa määritetyt raja-arvt. Vimme määrittää kaksi lämpötilatasa raja-arvksi. Min. -29 C ja maks. +49 C. HUOM:Lämpötila-anturi n kytkettävä kyseiseen tuln. Numer jhn hälytys lähetetään n ltava määritelty, kats knfigurinti N. Käytä J kmenta aktividaksesi valvnnan raja-arvjen määrittelyn jälkeen. Kun raja-arvt hitetaan lähetetään tästä hälytys krkeasta tai matalasta lämpötilasta, tämän jälkeen valvntatimintkytkeytyy autmaattisesti pis. Js haluat käynnistää timinnn uudestaan käy se J kmennn avulla. L1+xx+xx L2+xx+xx = Raja matala ja krkea T1 = Raja matala ja krkea T2 Lämpötila kirjitetaan 2 numerlla. Määritä miinus tai plus + ensin. Esim: Määärittelee +10 ja +20 ala ja ylä rajaksi lämpötila- Esim: 1234 L anturissa 1. Eks: 1234 L anturissa 2. Määrittelee +08 ja +12 ala ja ylä rajaksi lämpötila- Js halutaan vain yksi hälytys esim. matala +05 niin krkea lämpötilatasn arv määritellään niin krkaksi että sitä ei kskaan saavuteta esim J Aktivi lämpötilavalvnta niiden rajjen salta jtka n määritelty L kmenta käyttäen Ex.: 1234J10 = Deaktivi lämpötilavalvnnan T1 Ex.: 1234J11 = Aktivi lämpötilavalvnnan T1 Ex.: 1234J20 = Deaktivi lämpötilavalvnnan T2 Ex.: 1234J21 = Aktivi lämpötilavalvnnan T2 Js lämpötilavalvnta n aktiivinen lähetetään viesti js lämpötila-arvt matala ja krkea hittuu jtka määritelty L kmennn kautta. Hälytys lähetetään siihen numern jka n hjelmitu N kmennn kautta. HUOM! Hälytys lähetetään vain kerran jnka jälkeen valvntatimint deaktivituu autmaattisesti. Haluttaessa tämän jälkeen lämpötilavalvntaa n se aktivitava uudelleen J kmennn kautta. HUOM! Muista määrittää vastaanttajan puhelinnumern N kmennn avulla. 10

11 5 EDELLYTYKSIÄ JA TÄRKEÄÄ TIETOA. - 1 tarkittaa aina PÄÄLLÄ ja 0 (nlla) tarkittaa aina POIS. - Vit käyttä suuria ja pieniä kirjaimia viestikmennissa. S ja s tarkittavat samaa. - Viestikment n aina alettava 4 numerisella salasanalla. - Vit käyttää välejä eri kmentjen välillä viestissä mutta et yksittäisissä kmennissa R1 S n OK R 1 S n väärin ja ei ymmärretty. - Lämpötilamittaus vaatii antureiden ikean kytkennän. Anturit mittaavat lämpötilja välillä (miinus) -29 C ja (plus) +49 C. - Js lämpötila-anturit eivät le kytkettyjä tilailmitus pyynnössä näytetään arv X (tuntematn). - Kment L (limits) ei le timinta js lämpötila-anturi ei le kytketty T1 tai T2. - Kaikkiin kmentviesteihin vi kirjittaa useamman kmennn. Esim: 1234 T30 N # S Tämä viesti määrittää releen päälle 30 tunniksi, määrittää numern hälytysten vastaanttajaksi sekä pyytää yksikön tilailmituksen. (Tilailmitus lähetetään siihen numern mistä sitä pyydetään). - Mitattu lämpötila n riippuvainen anturin sijainnista. Lämpötila saattaa vaihdella 2-3 astetta riippuen nk anturi krkealla vai matalassa huneessa. Anturin tarkkuus n nrmaalisti +/- 1-2 astetta. - Odta aina minuutti ennen kun lähetät uuden viestin. Timiakseen lutettavasti, vaaditaan hyvää GSM-kenttää kyseisellä alueella. Yhteyttä ei saada js kenttäsignaali n heikk. Heti kun viesti n lähetetty n se kyseisen peraattrin vastuulla. Tekstiviestit eivät tule perille js GSM verkk n kaatunut tai samankaltaisia jsta vastaa alueellinen peraattri. Js GSM-verkssa n ruuhkaa saattaa viestin men kestää useita minuutteja (jskus jpa tunteja) ennen kun viesti tavittaa vastaanttajan. IVT GSM timittaja ei vi vastata tällaisista ngelmista. Päivämäärä ja aika kska viesti n lähetetty lukee aina jkaisessa viestissä. GSM peraattrit kehittävät verkkansa pistamalla tai muuttamalla palveluitansa. Tämänkaltaisista muutksista IVT GSM timittaja ei vi vastata. Mahdllisista muutksista ilmitetaan kuitenkin hyvissä ajin (2 vutta tai enemmän) ennen muutsta. Lämpötila hjauksen edellytyksenä n että lämmittimellä n riittävä teh lämmitettävään tilaan nähden. Käytettäessä Prepaid krtteja n humiitava että krttiin n ladattu riittävästi rahaa. Infrmaatita tästä seuraa krtin mukana. 11

12 HUOM! Yksikkö ei hälytä js krtin sald n 0 (nlla). Infrmaatita tästä seuraa krtin mukana. Js sald n 0 (nlla) vit edelleen hjata yksikköä mutta se ei lähetä hälytyksiä tai tilaviestejä. 6 SER ROMU WEEE (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT) WEEE symbli sittaa että tätä tutetta ei saa käsitellä ktitalusjätteenä. Rmutus tulee surittaa elektrniikkajätteenä uudelleen kierrätykseen. 7 TEKNISET TIEDOT Malli: Käyttöjännite: Rele: IVT GSM 12,0 Vlt 50V-1A Virrankulutus: Standby : 40mA Lähetys/vastaantt : 250mA Kun rele n suljettu : +30mA Käyttölämpötila: Mitat (lxkxp): Pain: C 111 x 26 x 55 mm 120 gr. 12

13 8 TAKUU Tämä tute timitetaan 2 vuden tehdastakuulla. Takuu tarkitta että tuttaja vastaa että tute n vapaa materiaali- tai tuteviista jtka rajittavat tai estävät niitä timintja mitä tutteesta n kirjitettu. Takuu edellyttää että stn vi tdistaa kuitilla/laskulla jsta selkeästi selviää tutteen stpaikan ja stpäivämäärä. Takuu ei kske vikja jtka n aiheutettu väärällä käytöllä, väärällä asennuksella ulkisia syitä kuten uknilman aiheuttama sähköpiikki, verkkvirran vika, GSM- verkn viat, vesivaurit, palt jne. Takuu edellyttää että tute palautetaan stdkumenttien kanssa myyjälle, tute krjataan tai krvataan uudella vastaavalla vaihtyksiköllä. Kustannukset kuten purku, matka, keskeytys ja muita epäsuria kustannuksia takuu ei kata. Mitä takuu ei krvaa? Esim. seuraavia syitä: Vahingt jtka aiheutunut käytettäessä laitetta sallittujen käyttöhjeessa mainittujen arvjen ulkpulella. Kuljetusvahingt Hullettu ja muutettu sellaisen tahn timesta jka ei le timittajan hyväksymä. Vahingt jtka aiheutuneet sista, jtka eivät le timittajan hyväksymiä Vahingt jtka n aiheuttanut ulkinen syy kuten ylijännite, sähkökatk, GSM verkk vika, vesi-, ksteus-, pal-, savuvahinkja. Takuu edellyttää myös että tutteen sarjanumer n vahingittumatn ja selkeästi luettavissa. Vältä käyttämästä tutetta sillä lailla että se vi vahingittua, timia hunsti tai vaillinaisesti. Mitä takuun piiriin kuuluu? Kats ma spimus IVT:een kanssa. 13
