1 ASENNUSOPAS

2 Maahantuonti ja tekninen neuvonta: Heikki Haru Oy p fax Sisällys wedi-vedeneristyslevy...2 Tekniset tiedot...3 VTT-sertifioitu vedeneristysjärjestelmä Erikoisratkaisut Bathbox...15 Suihkuseinäke wedi Balco WC-elementin kotelointi...20 Kaarevat seinät ja pilasterit Pintakiinnitysvinkkejä...22 Tarvikkeet...23 wedi höyryhuoneratkaisu Rakennedetaljit wedi-vedeneristyslevy vesitiivis helppo asentaa ja työstää nopea, jopa m 2 tunnissa vedeneristettyä laatoitusvalmista pintaa turvallinen ja homehtumaton kevyt kestävä ja luja lämpöä eristävä mittatarkka wedi-tuotteet ja -ratkaisut ovat korkealaatuisia ja kansainvälisesti sertifioituja: 2

3 Tekniset tiedot wedi-levyn sininen ydinmateriaali Styrofoam * on kovaa suulakepuristettua polystyreenivaahtoa. Kiinteän vaahtoytimen molemmat puolet on vahvistettu lasikuituverkolla ja pinnoitettu polymeerimodifioidulla sementtilaastilla. Tämä aikaansaa ideaalisen laatoitusalustan ohutlaastikiinnitysmenetelmälle ilman lisäkäsittelyä. Levyt voidaan asentaa kaikille alustoille. wedi-rakennuslevyt ovat vedenkestäviä ja eristävät myös lämpöä. Levyt ovat monikäyttöisiä, keveitä ja siksi helppoja käsitellä. Lisäksi niiden työstäminen on nopeaa ja helppoa. *Dow Chemical Company n tavaramerkki Suulakepuristetun polystyreenivaahdon (XPS) tekniset ominaisarvot (keskimääräiset arvot) Puristuslujuus DIN EN 826 mukaan 0.25 N/mm² Vesihöyrynvastus DIN EN mukaan 100 μ Lämpölaajenemiskerroin 0.07 Veden imeytyminen tilavuus-% DIN mukaan (28 vrk vesiupotuksessa) 1.5 Paloluokitus / rakennusmateriaalin paloluokitus (10 mm levy) DIN 4102 B1 Leimahdusluokittelu SIA 183/2 V.1 Käyttölämpötila -50 C C Tiheys (vähimm.) DIN EN kg/m³ Suhteellinen kimmomoduli (paksuudesta riippuen) DIN EN N/mm² Lämmönjohtavuuden luokitus DIN 4108 mukaan W/mK Lämmön johtavuus 10 C keskilämpötila 60 vrk DIN W/mK Lämmön johtavuus lisäaineistettuna DIN W/mK Lamellilujuus DIN EN N/mm² Leikkauslujuus DIN EN N/mm² Leikkausmoduli DIN N/mm² Kapillaarinen imu nolla Pituus x leveys: 2500 x 600 mm +/- 1,5 mm Nimellispaksuus mm Lämmönvastus 1/ m 2 x K/W k arvo W / m 2 x k 4 (pituus: 1250 mm)

4 wedi VTT-sertifioitu vedeneristysjärjestelmä Suulakepuristetusta (XPS) polystyreenilevystä (Styrofoam IBA) valmistettu wedi -märkätilojen vedeneristys- ja pintarakennejärjestelmä on kodin, hotellihuoneiden, uimahallien, kylpylöiden ja vastaavien kohteiden vesirasituksille altistuvien märkätilojen seinien pintarakennejärjestelmä. Kiinnitysalustoiksi soveltuvat wedi-levyn tyypistä ja paksuudesta riippuen, tavanomaiset puu- ja teräsrankarakenteet, kiviaines- ja peltikasettiseinät. wedi -levy soveltuu käytettäväksi uudis- ja korjausrakentamisessa sekä ainoana että osittaisena rakenneratkaisuna. Levy soveltuu laatoitettuna käytettäväksi myös kodin tilojen betoni- ja puuaineslattioissa. wedi-rakennuslevyn lämpötilojen kestävyys on - 50 C + 75 C. wedi-levy ei sovellu tavanomaisen saunan seinien levyttämiseen, pl. lattian rajassa seinän puupanelin alapuolella keraamisen laatan alla. wedi-levy on luokiteltu rakennusmateriaalien päästöluokkaan M1. Tarkista VTT-sertifikaatin viimeisin päivitys osoitteessa Vesihöyrynläpäisy eri paksuisten levyjen XPS-ytimelle: Testausmenetelmä Vaatimus Tulos EN Ilmoitetaan mm , kg/(m 2 spa)

5 Valinta- ja menekkitaulukot Levyn paksuuden valinta (rakenne) Runkorakenne 4 mm 12,5 mm 20 mm k300 puu- tai metallirunko x x k600 puu- tai metallirunko x Kiviainesseinä (75% laastikiinnitys) x x Kiviainesseinä (100% laastikiinnitys) x x x Kiviainesseinä (pistekiinnitys) x Peltikasettiseinä (max k300 irrotuskaistat) x* x x Peltikasettiseinä (max k600 irrotuskaistat) x* x 100% puu- tai muu levyalusta (seinät) x x x 100% betoni- tai puulattiapinta x x * Irrotuskaistojen materiaalina Levyn paksuuden valinta (kohde) Käyttökohde Wc-elementin koteloimislevy Ammeen sivupaneeli (ei kantava) Pyyhehyllyt yms. Suihkuseinäke Kantava askelma (k400) Levyn paksuus 20 mm 20 mm 30 mm 50 mm 50 mm Runkorakenne Aluslevy+ruuvi kpl/levy wedi 610 kpl/levy wedi kiinnike kpl/levy k300 puu- tai metallirunko 8 0,20 k600 puu- tai metallirunko 8 0,20 Kiviainesseinä (75% laastikiinnitys) 0,20 8 Kiviainesseinä (100% laastikiinnitys) 0,10* 4* Kiviainesseinä (pistekiinnitys) 0,20 8 Peltikasettiseinä (max k300 irrotuskaistat) 8 1,00 Peltikasettiseinä (max k600 irrotuskaistat) 8 0,60 100% puu- tai muu levyalusta (seinät) 4 0,10 100% betoni- tai puulattiapinta 8 0,20 * Levykoko 4x600x1250mm Vedeneristys per m 2 per levy per levy (600x2500) (600x1250) MapeTape / Mapegum WPS -nauha 2 m 3 m 1,5 m Mapegum WPS* g g g * Vedeneristeen menekki vaihtelee mm. käytettävän nauhan, läpivientien määrän ja seinien mitoituksen mukaan 5

6 Kiinnitys seinään 4 mm / 6mm wedi-levy Kiviainesseinä (esim. betoni, tiili, harkko, lujasti kiinni oleva puhdas keraaminen laatoitus) Levy kiinnitetään, tarvittaessa märkätilatasoitteella tasoitettuun, lujaan kiviainesseinään 100 % laastin peittävyydellä esim. hyvin allelevittyvällä, normaalisti kovettuvalla Mapei Ultralite S1-kiinnityslaastilla (C2TES1). Vaihtoehtoisesti kiinnitys voidaan tehdä esim. nopeasti kovettuvalla Mapei Keraquickkiinnityslaastilla (C2TFS1). wedi-levyn kiinnitys varmistetaan kiinnikkeillä, joiden menekki on yleensä noin 5 kpl / m 2 vastaten 4-8 kpl / levy riippuen levykoosta. Kiviaineslattian ja wediseinälevyn väliin jätetään noin 3 mm rako, johon pursotetaan wedi 610 kiinnitys- ja tiivistysmassaa. 6

7 12,5 mm wedi-levy Puurunko (esim. Kertopuu) Levy kiinnitetään uppokantaruuveilla ja wedi-aluslevyillä tavanomaiseen puurunkoon (runkotolppajako k/k300 mm). Ruuvien ja aluslevyjen määrä tulee olla vähintään 5 kpl / m 2 vastaten 8 kpl / levy / 1,5 m 2. Kiviaineslattian ja wedi-seinälevyn väliin jätetään noin 3 mm rako, johon pursotetaan wedi 610 kiinnitys- ja tiivistysmassaa. Metallirunko Levy kiinnitetään uppokantaruuveilla ja wedi-aluslevyillä tavanomaiseen metallirunkoon (runkotolppajako k/k300 mm). Ruuvien ja aluslevyjen määrä tulee olla vähintään 5 kpl / m 2 vastaten 8 kpl / levy / 1,5 m 2. Kiinnitettäessä levyjä metallirunkoon tulee käyttää itseporautuvia ruuveja. Kiviaineslattian ja wedi-seinälevyn väliin jätetään noin 3 mm rako johon pursotetaan wedi 610 kiinnitys- ja tiivistysmassaa. Kiviainesseinä Levy kiinnitetään märkätilatasoitteella tasoitettuun, lujaan kiviainesseinään noin 75 % laastin peittävyydellä esim. normaalisti kovettuvalla Mapei Keraflex Maxi S1 -kiinnityslaastilla. Vaihtoehtoisesti kiinnitys voidaan tehdä esim. nopeasti kovettuvaa Mapei Ultraflex S2 Quick -kiinnityslaastilla. Ohuen wedi-levyn käyristymisen välttämiseksi on suositeltavaa asennuspäivänä varmistaa laastikiinnitys kiinnikkeillä, joiden määrä tulee olla vähintään 5 kpl / m 2 vastaten 8 kpl / levy / 1,5 m 2. Kiviaineslattian ja wedi-seinälevyn väliin jätetään noin 3 mm rako johon pursotetaan wedi 610 kiinnitys- ja tiivistysmassaa. Peltikasettiseinä Peltikasettiseinään porataan Ø 10 mm reikiä noin 20 cm välein pystysuunnassa, ja 30 cm välein vaakasuunnassa. Peltikasettiseinä puhdistetaan, shampoo- ja saippuajäämät poistetaan esim. Fila PS/87-puhdistusaineella, ja kalkkijäämät esim. Fila Deterdek-puhdistusaineella. Peltikasettiseinään kiinnitetään wedi 610 kiinnitys- ja tiivistysmassalla wedi-levystä tehdyt noin 80 mm leveät irrotuskaistat (paksuus 4-12,5mm) korkeintaan k/k 300 mm levysaumojen alle. Asennustyön kannalta vaakasuuntainen levytys on yleensä käytännöllisin. Vaaka-asennuksessa tulee irrotuskaistaan jättää pystysuuntainen ilmarakoväli. Irrotuskaistojen kohdalta kiinnitetään wedi-levy 12,5mm itseporautuvilla uppokantaruuveilla ja aluslevyillä. Kiviaineslattian ja wedi-seinälevyn väliin jätetään noin 3 mm rako, johon pursotetaan wedi 610 kiinnitys- ja tiivistysmassaa. Ruuvien määrä tulee olla vähintään 5 kpl /m 2. Ruuvit kiinnitetään sauman viereiseen peltiin, ei peltikasettien väliseen saumaan. 7

8 20 mm wedi-levy Pistekiinnitysmenetelmä Puurunko (esim. Kertopuu) Levy kiinnitetään uppokantaruuveilla ja wedi-aluslevyillä tavanomaiseen puurunkoon (runkotolppajako k/k 600 mm). Ruuvien ja aluslevyjen määrä tulee olla vähintään 4 kpl / m 2 vastaten 6 kpl / levy / 1,5 m 2. Kiviaineslattian ja wedi-seinälevyn väliin jätetään noin 3 mm rako, johon pursotetaan wedi 610 kiinnitys- ja tiivistysmassaa. Metallirunko Levy kiinnitetään uppokantaruuveilla ja wedi-aluslevyillä tavanomaiseen metallirunkoon (runkotolppajako k/k 600 mm). Ruuvien ja aluslevyjen määrä tulee olla vähintään 4 kpl / m 2 vastaten 6 kpl / levy / 1,5 m 2. Kiinnitettäessä levyjä metallirunkoon tulee käyttää itseporautuvia ruuveja. Kiviaineslattian ja wedi-seinälevyn väliin jätetään noin 3 mm rako, johon pursotetaan wedi 610 kiinnitys- ja tiivistysmassaa. Kiviainesseinä Levy kiinnitetään epätasaiseen, lujaan kiviainesseinään pistekiinnitysmenetelmällä esim. normaalisti kovettuvalla Mapei Keraflex Maxi S1 -kiinnityslaastilla. Vaihtoehtoisesti kiinnitys voidaan tehdä nopeasti kovettuvalla Mapei Ultraflex S2 Quick -kiinnityslaastilla. Asennettavaan levyyn tehdään esim. ruuvimeisselillä 8 reikää, väh. 30 mm levyn reunasta, kiinnikkeitä varten ja lisäksi valmistellaan muut mahdolliset läpiviennit. Aseta reikien kohdalle reilu määrä kiinnityslaastia ja naputa levy alustaan esim. laudan ja kumivasaran avulla. Varmistu levyn asennosta vatupassilla. Laastin kuivuttua tee iskuporakoneella reikä (Ø 8 mm) laastin läpi ja varmista levyn kiinnitys wedi -kiinnikkeillä. Kiinnikkeiden määrä tulee olla vähintään 5 kpl / m 2 vastaten 8 kpl / levy / 1,5 m 2. Kiviaineslattian ja wedi-seinälevyn väliin jätetään noin 3 mm rako, johon pursotetaan wedi 610 kiinnitys- ja tiivistysmassaa. Käytettäessä pistekiinnitysmenetelmää on suositeltavaa pyrkiä rakenteeseen, jossa alustan ja levyn väliin jää noin 10 mm paksu laastikerros. Tarvittaessa voidaan seinien painumissa käyttää lisäksi wedi-levyä täyte- ja tukipaloina, jotta vältytään liian paksuilta kiinnityslaastikerroksilta. Peltikasettiseinä Peltikasettiseinään porataan reikiä ( Ø 10 mm) noin 20 cm välein pystysuunnassa, ja 30 cm välein vaakasuunnassa. Peltikasettiseinä puhdistetaan, shampoo- ja saippuajäämät poistetaan esim. Fila PS/87-puhdistuaineella ja kalkkijäämät esim. Fila Deterdek -puhdistusaineella. Peltikasettialustaan kiinnitetään wedi 610 kiinnitys- ja tiivistysmassalla wedi-levystä tehdyt noin 80 mm leveät irrotuskaistat (paksuus 4-12,5 mm) korkeintaan k/k 600 mm pystyyn tai vaakaan. Asennustyön kannalta vaakasuuntainen levytys on yleensä käytännöllisin. Vaaka-asennuksessa tulee irrotuskaistoihin jättää pystysuuntaisia ilmarakovälejä. Irrotuskaistojen kohdalta kiinnitetään wedi-levy (paksuus 20 mm) itseporautuvilla uppokantaruuveilla ja aluslevyillä peltikasettiseinään. Ruuvien määrä tulee olla vähintään 5 kpl / m 2. Ruuvit kiinnitetään sauman viereiseen peltiin, ei peltikasettien väliseen saumaan. Kiviaineslattian ja wedi-seinälevyn väliin jätetään noin 3 mm rako johon pursotetaan wedi 610 kiinnitys- ja tiivistysmassaa. 8

9 Vedeneristäminen ja tiivistäminen Levysaumojen vedeneristäminen Levysauman päälle kiinnitetään huolellisesti itseliimautuva MapeTape -butyylisaumanauha 100 mm, jonka päälle sivellään Mapei Mapegum WPS -vedeneristysmassaa siten, että massaa ylettyy väh. 20 mm saumanauhan reunojen yli. Tehdasvalmisteisen putkinousukotelon ulkokulmassa on sauma. Sauman päälle kiinnitetään itseliimautuva MapeTape -butyylisaumanauha 100 mm, jonka päälle sivellään Mapei Mapegum WPS -vedeneristysmassaa siten, että se ylettyy väh. 20 mm saumanauhan reunojen yli. Työn helpottamiseksi on suositeltavaa vedeneristää putkinousukotelot kokonaan. HUOM! Käytettäessä WPS-saumanauhaa tulee sen alle ensin levittää kerros Mapei Mapegum WPS -vedeneristysmassaa saumanauhan tartunnan varmistamiseksi. wedi-levyjen tavanomaisissa pitkissä saumoissa voidaan tarvittaessa käyttää wedi 610 -kiinnitys- ja tiivistysmassaa, erityisesti jos levyjen reunoihin on käsittelyssä syntynyt hankautumia. Kiinnikkeiden ja ruuvien aluslevyjen vedeneristäminen Ruuvien aluslevyjen ja kiinnikkeiden päälle levitetään Mapei Mapegum WPS -vedeneristysmassa siten, että aluslevyt ja kiinnikkeet kevennysreikineen täyttyvät ja peittyvät täysin. Aluslevyn tai kiinnikkeen läpimitan ollessa esim. 40 mm tulee sen kohdalta vedeneristetyn alueen läpimitta olla väh. 80 mm. 9

10 Läpivientien vedeneristäminen Läpivientireikä esim. putkea varten tehdään nimellismittaansa noin 10 mm suuremmaksi ja avarretaan julkisivupuolelta kartion muotoiseksi. Reikä tiivistetään wedi 610 -kiinnitys- ja tiivistysmassalla, joka muotoillaan kaulukseksi putken ympärille. wedi 610 -kiinnitys- ja tiivistysmassan päälle kiinnitetään itseliimautuvasta MapeTape-butyylisaumanauhasta tehty kauluskappale, jonka päälle sivellään Mapei Mapegum WPS -vedeneristysmassaa siten, että massa ylettyy väh. 20 mm kauluskappaleen reunan yli. HUOM! Käytettäessä WPS-saumanauhoja tulee näiden alle ensin levittää kerros Mapegum WPS -vedeneristysmassaa saumanauhan tartunnan varmistamiseksi. Nurkkien ja kulmien vedeneristäminen Seinien kulmissa ja nurkissa wedi-levyjä ei asenneta puskuun, vaan levyjen väliin jätetään noin 3 mm leveä rako, johon pursotetaan wedi 610 -kiinnitys- ja tiivistysmassaa. Mahdollisesti ylipursuava massa tasoitetaan sauman päälle. Sauman päälle kiinnitetään huolellisesti itseliimautuva MapeTape-butyylisaumanauha 100 mm, jonka päälle sivellään Mapei Mapegum WPS-vedeneristysmassaa siten että massa ylettyy väh. 20 mm tiivistysnauhan reunojen yli. HUOM! Käytettäessä WPS -saumanauhaa, tulee sen alle ensin levittää kerros Mapei Mapegum WPS-vedeneristysmassaa saumanauhan tartunnan varmistamiseksi. 10

11 Levyseinän ja kiviaineslattian liitos Kiviaineslattian ja wedi-seinälevyn väliin jätetään noin 3 mm rako, johon pursotetaan wedi 610 -kiinnitys- ja tiivistysmassaa. Mahdollisesti ylipursuava massa tasoitetaan sauman päälle. Itseliimautuvan MapeTape-butyylisaumanauhan seinälle nouseva osuus kiinnitetään huolellisesti suoraan wedilevyyn ja peitetään Mapei Mapegum WPS-vedeneristysmassalla siten, että massa ulottuu väh. 20 mm saumanauhan reunan yli. HUOM! Käytettäessä WPS-saumanauhaa tulee sen alle ensin levittää kerros Mapei Mapegum WPS -vedeneristysmassaa saumanauhan tartunnan varmistamiseksi. Märkätilan tavanomainen kiviaineslattia vedeneristetään kauttaaltaan VTT-sertifioidun Mapei Mapegum WPS-märkätilojen vedeneristys- ja pintarakennejärjestelmän ohjeiden mukaisesti. wedi-levyseinän ja kiviaineslattian liitos peltikasettikylpyhuoneessa Kiviaineslattian ja wedi-seinälevyn väliin jätetään noin 3 mm rako, johon pursotetaan wedi 610-kiinnitys- ja tiivistysmassaa. Peltikasettiseinän alareunan ja betonilattian välinen kolo täytetään kokonaan tai osittain huoneen koko ympärysmitalta wedi-levysoirolla muodostamaan tuki wedi-seinälevyjen alareunalle. Tukisoiro kiinnitetään betonilattiaan ja seinään wedi 610 -kiinnitys- ja tiivistysmassalla siten, että se on samalla tasalla peltiseinän irrotuskaistan ulkopinnan kanssa. Seinälle asennettavan wedi-levyn alareuna kiinnitetään tukisoiroon wedi 610 -kiinnitys- ja tiivistysmassalla. Kts. peltikasettikylpyhuoneen detaljikuva s. 50. Seinien laatoitus Laatoitus voidaan aloittaa kun saumojen, läpivientien ja ruuvireikien peittämiseen käytetty vedeneristysmassa on kuivunut, normaaliolosuhteissa noin h kuluttua vedeneristysmassan viimeisestä levityskerrasta. wedi-levyn, mahdollisesti näkyviin jääneen, siniseen osaan levitetään kiinnityslaastia, ja siihen painetaan kiinni itseliimautuva saumavahvikenauha. Nauha peitetään kiinnityslaastilla, jonka jälkeen laatat voidaan asentaa. Laatoituksessa käytetään standardin SFS EN luokan C2 mukaisia kiinnitysaineita ja standardin SFS EN mukaisia saumausaineita. Pienet laatat kiinnitetään esim. Keraflex S1 -laastilla. (C2TES1). Suuret laatat kiinnitetään esim. Keraflex Maxi S1 -laastilla. (C2TES1) Lasimosaiikit kiinnitetään esim. Adesilex P10+Isolastic -laastilla (1:1 vettä), (C2TES1). Tavanomaiset laatoitukset voidaan myös tehdä ekologisesti tehokkaalla (sisältää 30% kierrätysmateriaalia) ja riittoisalla Ultralite S1 -laastilla (C2TES1). Kiinnitysaineen valinnassa tulee myös huomioida mahdolliset laattakohtaiset erikoisohjeet. Johtuen vedeneristyksen saumanauhoista ja wedi-levyn tummasta rasteripinnasta on suositeltavaa, käytettäessä päällysteenä lasimosaiikkilaattoja, levittää ennen laatoittamista wedilevylle tasainen nk. nollakerros kiinnityslaastia esim. valkoinen Mapei Adesilex P10 + Isolastic -lisäaine. 11

12 Saumauksessa käytetään standardin SFS EN mukaisia saumausaineita. Seinät saumataan esim. DropEffect- ja BioBlock -ominaisuudet omaavalla Ultracolor Plus -saumauslaastilla (CG2 ArW). Vaihtoehtoisesti voidaan käyttää Kerapoxy Design -epoksisaumausmassaa (RG) (+ MapeGlitter -tehoste). Saumausaineen valinnassa tulee myös huomioida mahdolliset laattakohtaiset erikoisohjeet. Keraamisten laattojen joustavissa saumoissa ja materiaalirajoissa käytetään homesuojattua Mapesil AC -silikonia. Luonnonkivien joustavissa saumoissa ja materiaalirajoissa käytetään Mapesil LM -silikonia. Kiinnitys lattiaan Kiviaineslattiaan märkätilassa Levypaksuus Lattiakäytössä wedi-levyn minimipaksuus on 10 mm. Alustan valmistelu Betonilattian tulee soveltua ajateltuun tarkoitukseen ja olla riittävän luja ja kantava, eikä siinä saa olla epäpuhtauksia. Betonilattian tulee olla tasainen. Asennettava levy ei saa jäädä kantamaan epätasaisuuksien päälle. Betonilattia pohjustetaan esim. Mapei Primer S tai Mapei Primer G -pohjusteella ohjeensa mukaan. Levyn kiinnitys Levy kiinnitetään juoksulimityksellä standardin SFS EN luokan C2 mukaisella sementtipohjaisella kiinnityslaastilla, esim. Mapei Keraflex Maxi S1 (C2TES1). Levy painetaan aukikammattuun laastiin ja hierotaan kiinni alustaan. Levysaumojen tiivistys ja lattian vedeneristys Itseliimautuva MapeTape-butyylisaumanauha (100 mm) asennetaan huolellisesti saumojen päälle. HUOM! Käytettäessä WPS-saumanauhaa tulee sen alle ensin levittää kerros Mapei Mapegum WPS -vedeneristysmassaa saumanauhan tartunnan varmistamiseksi. Lattia vedeneristetään kauttaaltaan VTT-sertifioidulla Mapegum WPS -vedeneristysjärjestelmällä sertifikaatin ohjeiden mukaisesti. wedi-lattian yhteydessä voidaan käyttää Mapegum WPS-vedeneristysjärjestelmän kanssa yhteensopivia lattiakaivoja. Laatoitus Keraamisen lattialaatan koko tulee olla vähintään 90 x 90 mm. Laatoitus tehdään standardin SFS EN luokan C2 mukaisilla kiinnitysaineilla esim. pienet laatat Keraflex S1 (C2TES1) ja isot laatat esim. Mapei Keraflex Maxi S1 (C2TES1). Saumauksessa käytetään standardin SFS EN mukaisia saumausaineita esim. Mapei Ultracolor Plus (CG2) tai Kerapoxy Design (RG). Keraamisten laattojen joustavissa saumoissa ja materiaalirajoissa käytetään homesuojattua Mapesil AC -silikonia. Luonnonkivien joustavissa saumoissa ja materiaalirajoissa käytetään Mapesil LM -silikonia. 12

13 Puu- tai levylattiaan kuivassa tilassa Alustan puumateriaali tulee olla saavuttanut kosteustasapainotilan käyttöympäristönsä kanssa. wedi-levyä ei voi asentaa lattiakannakkeiden varaan. Levypaksuus Lattiakäytössä wedi-levyn minimipaksuus on 10 mm. ja ruuvien tulee ulottua vähintään 20 mm syvyyteen puualustaan. Ruuvien tulee sijaita väh. 30 mm päässä levyjen reunoista. Ruuvit kiristetään kunnes niiden kannat ovat levyn pinnan tasalla. Aluslevyt eivät saa jäädä levypinnan yläpuolelle joten aluslevyn kohdalla olevaa wedi-levyä voi hivenen vasaroida ennen ruuvin ja aluslevyn asentamista. Alustan valmistelu Alustan tulee soveltua ajateltuun käyttöön ja olla riittävän luja, kantava, tukevasti kiinnitetty eikä siinä saa olla epäpuhtauksia. wedi-levy kiinnitetään tasaiselle alustalle. Levy ei saa jäädä kantamaan epätasaisuuksien päälle. Pohjustus Imukykyinen puualusta (esim. vedenkestävästi liimattu vaneri) pohjustetaan esim. Mapei Primer S tai Mapei Primer G -pohjusteella. Tiivis levyalusta (esim. filmipintavaneri) karhennetaan ja käsitellään Mapei Mapeprim SP -tartuntapohjusteella. Levyn kiinnitys Levyt asennetaan juoksulimityksellä. Levy kiinnitetään standardin SFS EN luokan C2 mukaisella sementtipohjaisella kiinnityslaastilla, esim. Mapei Keraflex Maxi S1 (C2TES1). Levy painetaan aukikammattuun laastiin ja hierotaan kiinni alustaan. Levyjen kiinnitys puupohjaiseen alustaan varmistetaan ruuveilla ja aluslevyillä. Ruuvien määrä tulee olla 5 kpl / m 2, Levytyksen vahvikeverkko Levyasennuksen kiinnityslaastin kovetuttua on suositeltavaa vahvistaa levytys kauttaaltaan itseliimautuvalla wedi-lasikuituverkolla (leveys 600 mm). Laatoitus Keraamisen lattialaatan koko tulee olla vähintään 90 x 90 mm. Laatoitus tehdään standardin SFS EN luokan C2 mukaisilla kiinnitysaineilla esim. pienet laatat Mapei Keraflex S1 (C2TES1) ja isot laatat esim. Mapei Keraflex Maxi S1 (C2TES1). Saumauksessa käytetään standardin SFS EN mukaisia saumausaineita esim. Mapei Ultracolor Plus (CG2 ArW) tai Kerapoxy Design (RG). Keraamisten laattojen joustavissa saumoissa ja materiaalirajoissa käytetään homesuojattua Mapesil AC -silikonia. Luonnonkivien joustavissa saumoissa ja materiaalirajoissa käytetään Mapesil LM -silikonia. 13

14 Erikoisratkaisut Pyyhehyllyköt 30mm paksu levy Penkit, askelmat 50mm paksu levy Tukipalat (k/k 400 mm) kiinnitetään sekä alustaan että varsinaiseen wedilevyyn wedi 610 kiinnitys- ja tiivistysmassalla. Allastasot ja suihkuseinäkkeet 50mm paksu levy 14

15 Bathbox Valmiilla Bathbox-elementillä (W ) toteutat helposti ammeen verhoilun. Toimitussisältö: 2 kpl pitkä sivulevy 2 kpl lyhyt päätylevy 4 kpl rima 1 patruuna wedi 610 kiinnitys- ja tiivistysmassaa 4 ruuvia 1 ammetuki Asennuksessa tarvittavat työkalut: Vatupassi, mitta, kynä, käsisaha, tiivistysmassapuristin, ruuvimeisseli ristipääkannalla, teräslasta, laastia alustan tasoittamiseen. Asennusohje: 1. Merkitse ammeen mitat wedi Bathbox-levyihin. Muista ottaa huomioon keraamisen laatan ja kiinnityslaastikerroksen asennusvara. 2. Sahaa levyt tarvittaviin mittoihin. Bathbox flex -elementti soveltuu ammeille, joiden pituus on mm ja leveys mm. 3. Aseta amme aiotulle asennuspaikalleen nurinpäin ja sovita (älä kiinnitä) wedi Bathbox paikalleen. Sovita (älä kiinnitä) ammetuki keskelle ammeen pohjaa, ja määritä ammetuen korkeus samaan tasoon Bathboxin reunojen kanssa. Lyhennä ammetuki sopivaan mittaan. Kiinnitä ammetuki omalle paikalleen lattiaan wedi 610 kiinnitysja tiivistysmassalla. 4. Liitä sivu- ja päätylevyt toisiinsa rimojen ja wedi 610 kiinnitys- ja tiivistysmassan avulla. Varmista liitos yhdellä ruuvilla jokaisessa kulmassa. 5. Kiinnitä Bathbox alustaan wedi 610 kiinnitys- ja tiivistysmassalla. Alustan mahdolliset epätasaisuudet tulee ensin tasoittaa. 6. Pursota wedi 610 kiinnitys- ja tiivistysmassaa Bathboxin yläreunaan. 7. Asenna amme paikalleen. 8. Tee tarkastusluukku leikkaamalla veitsellä 45 asteen kulmassa aukko wedi-levyyn. On suositeltavaa sovittaa luukun sijainti laattajaon mukaan. Liitä veden poistoputki. Kiinnitä tarkastusluukku kevyesti pienellä määrällä wedi 610 kiinnitys- ja tiivistysmassaa ja saumaa luukunympärys esim. silikonilla. Asenna kaikkiin kulmiin levysaumojen päälle erikseen hankittava, itseliimautuva Saumavahvikenauha (W ), jonka jälkeen laatoitus voidaan välittömästi aloittaa. 15

16 Suihkuseinäke Esimerkki: käytössä olevaan kylpyhuoneeseen rakennetaan seinäke suihkun ja wc:n välille. Lisäksi seinäkkeeseen tehdään syvennys hyllyä varten. Alkutilanne Suihkutila, jonka wc-istuin- ja pesuallastilan lattia altistuu roiskevedelle. wedi-levyn mitoitus wedi-levy (2500 x 600 x 80 mm) sovitetaan paikalleen ja määritellään lattiakaadon vaatima muotoilu wedi-levyn alareunaan. Laatoituksen mitoitus Koska suihkuseinäke liitetään valmiiseen laatoitukseen, tulee seinäkkeen laatoituksen saumojen sijoitus määritellä tarkasti. Tässä kyseisessä kohteessa oli käytettävissä alkuperäisiä laattoja riittävä määrä. Mittojen tarkastuksen jälkeen itse suihkuseinä voidaan valmistaa vaikkapa autotallissa. Levyn jatkaminen wedi-levyn mitoituksessa havaittiin, että levyn leveys 600 mm ei ollut riittävä suoja vesiroiskeilta. Siksi wedi-levyyn kiinnitetään 100 mm leveä jatkopala wedi 610 -kiinnitys- ja tiivistysmassalla. Työsauma peitetään lasikuituvahvikenauhalla ja tasoitetaan esim. Mapei Keraflex S1 -kiinnityslaastilla. Aukon sahaus Suihkuseinään tehdään syvennys samppoopulloja ym. pesutarvikkeita varten. Toivottuun kohtaan sahataan aukko. wedi-levyä voidaan työstää esim. mattopuukolla, kuviosahalla tai käsisahalla. Taustaseinän liimaus Taustaseinäksi kiinnitetään 12,5 mm paksuista wedi-levyä. 16

17 Runko Suihkuseinän runko koostuu kahdesta wedi-levystä ( ,5) ja on nimellispaksuudeltaan 92,5 mm. Laattasaumakohtien merkinnät jatketaan levyn molemmin puolin. Reunojen vahvistus Suihkuseinäkkeen ja sahatun aukon siniset reunat (poisluettuna kylpyhuoneen seinään ja lattiaan kiinnitettävät reunat) vahvistetaan lasikuituvahvikenauhalla ja pinta tasoitetaan esim. Mapei Keraflex S1-kiinnityslaastilla. Laatoitettu suihkuseinä Suihkuseinän runko on valmiiksi laatoitettuna pöydällä kuivumassa. Keraamiset laatat kiinnitetään esim. Mapei Keraflex S1 -kiinnityslaastilla ja laatoitus saumataan esim. Mapei Ultracolor Plus-saumauslaastilla. Huomaa suihkuseinän alareuna, joka on muotoiltu lattiakallistuksen mukaisesti. Valmiin suihkuseinäkkeen kiinnitys Kylpyhuoneen lattiaan ja seinään on merkitty suihkuseinän tarkka paikka jo mitoitusvaiheessa. Suihkuseinä asennetaan wedi 610 -kiinnitys- ja tiivistysmassalla huolellisesti puhdistettuun, kuivaan alustaan. wedi 610 -kiinnitys- ja tiivistysmassa kiinnittää suihkuseinän lujasti alustaansa, eikä varsinaiseen laattaseinään tarvitse porata vedeneristeen puhkaisevia kiinnitystarvikkeita. Liitoksien tiivistys Suihkuseinän liitoksien tiivistykset tehdään saumauslaastin kanssa yhteensopivalla silikonilla, esim. homesuojatulla Mapei Mapesil AC:lla. Valmis suihkuseinäke Silikonin kuivuttua suihkutila voidaan ottaa käyttöön. Syvennys voidaan varustaa esim. lasihyllyillä. 17

18 wedi Balco Laatoitettavien parvekkeiden ja terassien korjauksia vältetään usein. Myös uudisrakentamisessa päällystys tehdään muilla materiaaleilla kuin keraamisilla laatoilla koska käytettävissä on vain vähän luotettavia ja yksinkertaisia järjestelmiä. wedi Balco rakennuslevy on monipuolinen ja lähes kaikkien parvekkeiden kantaville alustoille laatoitettavaksi soveltuva rakennuslevy. Erikoispinnoitteensa ansiosta se on vettähylkivä, eikä asennus vaadi pitkiä odotusaikoja. Soveltuu mitä parhaiten myös saneerauksiin vähäisen asennuskorkeuden, kevyen rakenteen ja tasaisen pinnoitteen ansiosta. Asennus kantavan alustan päälle. Tarpeellinen kallistus tehdään tarkoitukseen soveltuvilla muotolevyillä. Nopea asentaa. Vettä läpäisemätön, suojaa allaolevat rakenteet. W W

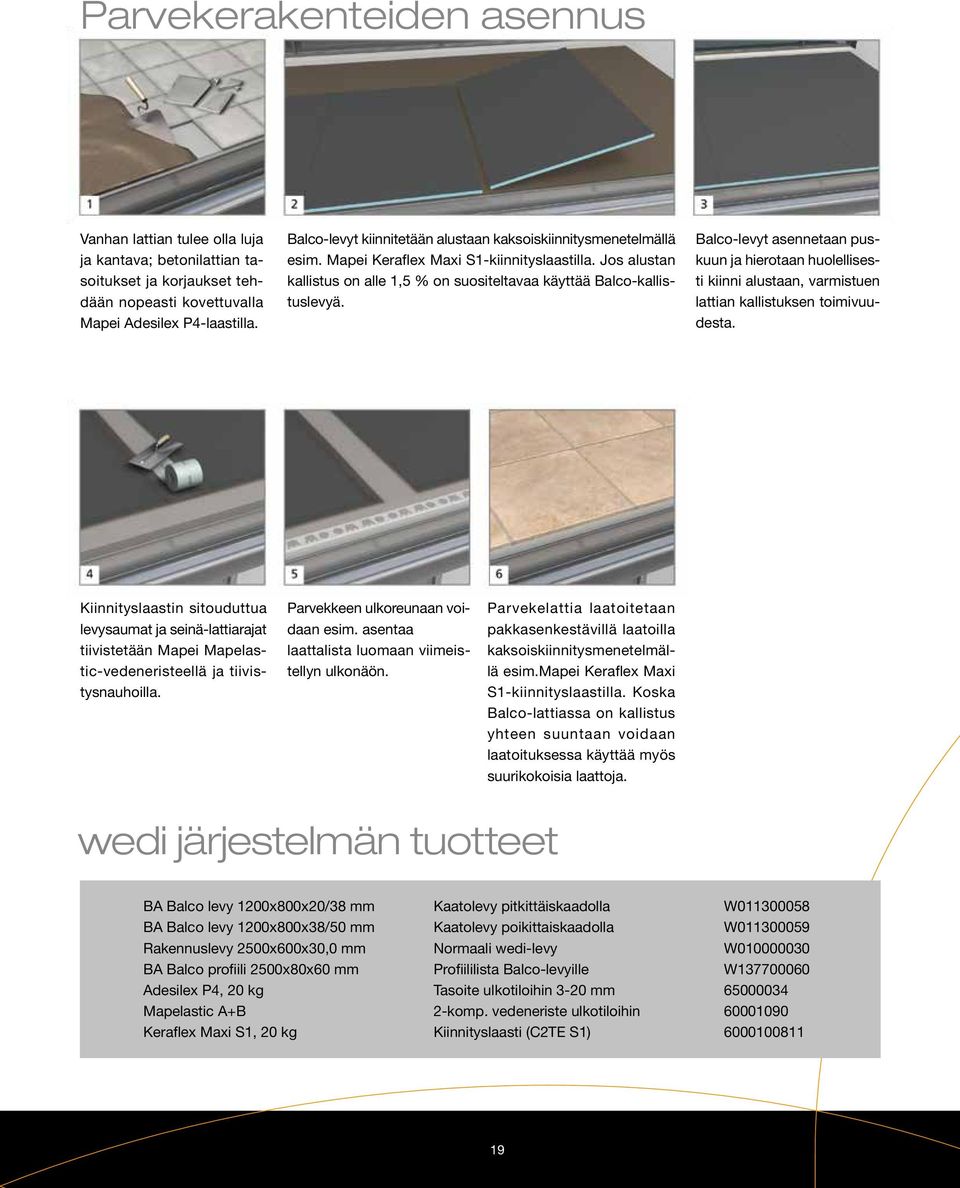

19 Parvekerakenteiden asennus Vanhan lattian tulee olla luja ja kantava; betonilattian tasoitukset ja korjaukset tehdään nopeasti kovettuvalla Mapei Adesilex P4-laastilla. Balco-levyt kiinnitetään alustaan kaksoiskiinnitysmenetelmällä esim. Mapei Keraflex Maxi S1-kiinnityslaastilla. Jos alustan kallistus on alle 1,5 % on suositeltavaa käyttää Balco-kallistuslevyä. Balco-levyt asennetaan puskuun ja hierotaan huolellisesti kiinni alustaan, varmistuen lattian kallistuksen toimivuudesta. Kiinnityslaastin sitouduttua levysaumat ja seinä-lattiarajat tiivistetään Mapei Mapelastic-vedeneristeellä ja tiivistysnauhoilla. Parvekkeen ulkoreunaan voidaan esim. asentaa laattalista luomaan viimeistellyn ulkonäön. Parvekelattia laatoitetaan pakkasenkestävillä laatoilla kaksoiskiinnitysmenetelmällä esim.mapei Keraflex Maxi S1-kiinnityslaastilla. Koska Balco-lattiassa on kallistus yhteen suuntaan voidaan laatoituksessa käyttää myös suurikokoisia laattoja. wedi järjestelmän tuotteet BA Balco levy 1200x800x20/38 mm Kaatolevy pitkittäiskaadolla W BA Balco levy 1200x800x38/50 mm Kaatolevy poikittaiskaadolla W Rakennuslevy 2500x600x30,0 mm Normaali wedi-levy W BA Balco profiili 2500x80x60 mm Profiililista Balco-levyille W Adesilex P4, 20 kg Tasoite ulkotiloihin 3-20 mm Mapelastic A+B 2-komp. vedeneriste ulkotiloihin Keraflex Maxi S1, 20 kg Kiinnityslaasti (C2TE S1)

20 wedi wc-elementin koteloimislevy(w ) Esirei itetty wedi-levy koko 2500 x 900 x 20 mm. Epäsymmetrisesti esirei itetyllä wedi-levyllä voidaan koteloida LIV WCelementti sijoitettavaksi oikea- tai vasenkätisenä joko nurkkaan tai keskemmälle seinää. Myös huuhtelupainikkeen paikan vaihtaminen on mahdollista. wedi-levy leikataan mittaan asennuspaikalla; etulevy, 1-2 sivulevyä ja kansi. Työtapaehdotus Kiinnitä WC-elementin runko seinän tukirakenteisiin ohjeensa mukaisesti. Asenna LVIS-tekniikka ohjeensa mukaisesti. Leikkaa mittaan tarvittavat levyt, varmistu vesiputkien taivutussäteestä ennen levyn leikkaamista. Kiinnitä levyt WC-elementtiin ja toisiinsa wedi 610 kiinnitys- ja tiivistysmassalla. Käytä tarvittaessa apuna wedisteckasennuskiinnikkeitä. Vinkki: Käytettäessä mosaiikkilaattoja on suositeltavaa jiirata wedi-levyjen ulkoreunat. Jos levyn sininen reuna jää näkyviin, reunat peitetään wedi-saumavahvikenauhalla, joka liimataan laatoituslaastilla. Anna kotelon liimauksen kovettua noin vuorokausi huoneenlämmössä. Kiinnitä keraamiset laatat esim. Mapei Keraflex S1- tai ekologisesti tehokkaalla Mapei Ultralite S1-kiinnityslaastilla. Lasimosaiikit on suositeltavaa kiinnittää valkoisella Mapei Adesilex P10- kiinnityslaasti + Isolastic-lisäaineyhdistelmällä. Tee koteloon, esim. alareunan lähelle, läpimitaltaan 12 mm vuodonilmaisureikä huomaamattomaan paikkaan, esimerkiksi keraamisen laatan saumaan WCistuimen alle. ja materiaalirajoissa käytetään Mapesil LM -silikonia. WC-istuimen ja keraamisen laatan väliin asennetaan Asennustiivistelevy (PJS00035). Se ei haittaa istuimen irroitettavuutta huoltotöissä, mutta vähentää istuimen mahdollisesta liikkeestä syntyviä ääniä ja pistekuormituksesta aiheutuvaa särkymisvaaraa mahdollisesti vajaasti kiinnitetyille laatoille. Kotelon tuuletus Ulkoinen kotelo tuulettuu vuodonilmaisurei jän, huuhtelupainikkeen ja esim. koteloon rakennetun säleikön avulla. Seinän sisään rakennetun kotelon tuuletus järjestetään esim. alakaton ja välipohjan kautta. Kondenssiongelmien välttämiseksi ei ole suositeltavaa asentaa lattialämmitysjärjestelmää seinäwc-kotelon alle. Vedeneristys Kotelo vedeneristetään voimassaolevien määräysten mukaisesti ottaen huomioon onko se sijoitettu vedeneristetyn ja laatoitetun rakenteen sisään tai ulkopuolelle Keraamisten laattojen joustavissa saumoissa ja materiaalirajoissa käytetään homesuojattua Mapesil AC -silikonia. Luonnonkivien joustavissa saumoissa LIV wc-elementti FIX-530 wedi wc-elementin koteloimislevy koko 2500 x 900 x 20 mm 20
