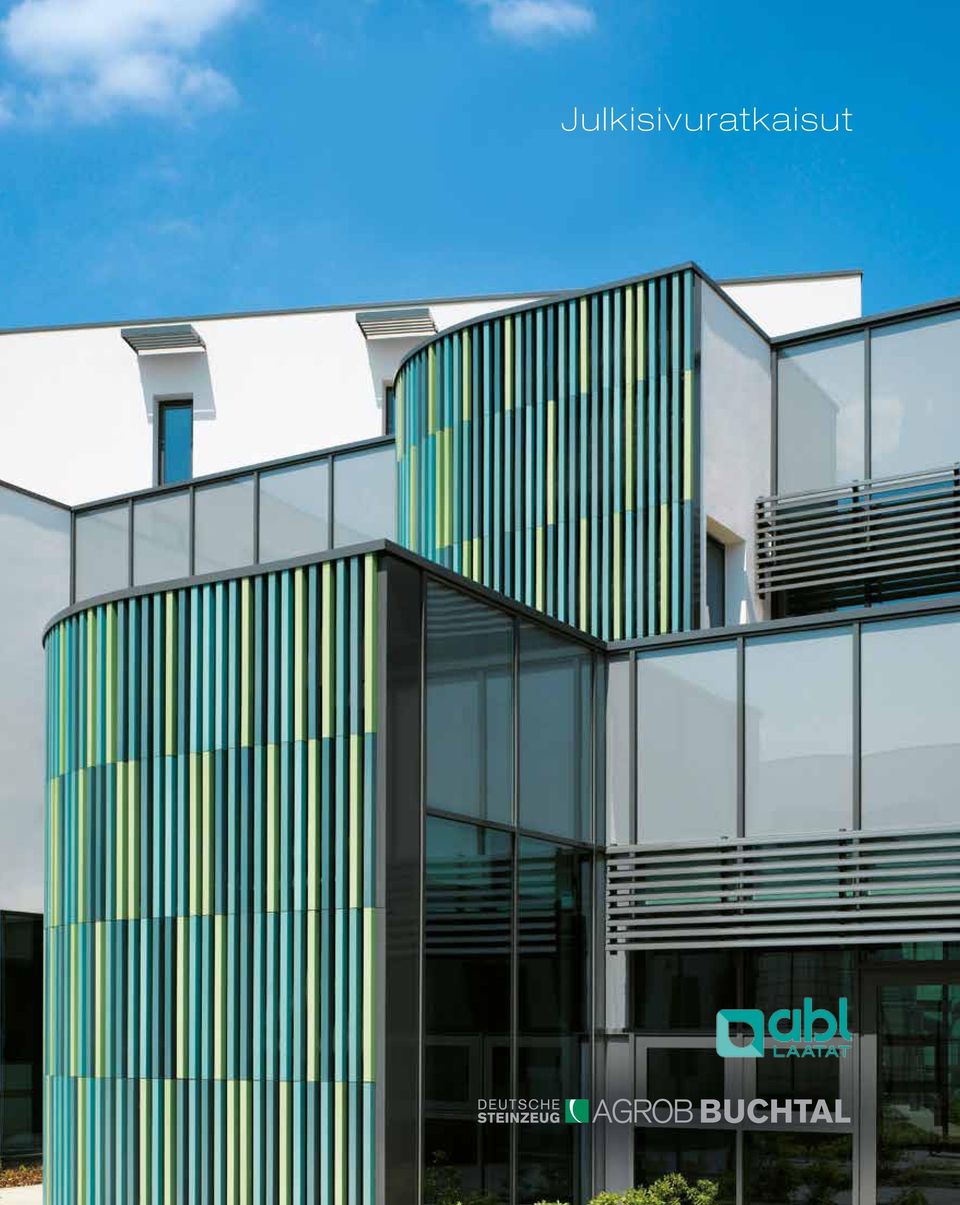

1 Julkisivuratkaisut

2 Meidän vahvuutemme. Vuodesta 1755.

3 Sisältö Ripustetut taustatuulettuvat julkisivut Asiantuntijuutta jo yli 40 vuoden ajan Järjestelmäkatsaus KeraTwin, KerAion, 3D-julkisivukeramiikka HT-pinnoite KeraTwin K20/K Pinnat ja muodot Värit ja lasitteet Yksityiskohtaiset ratkaisut KeraTwin K20 kiinnitysjärjestelmät, asennusohjeet KeraTwin K18 kiinnitysjärjestelmät, asennusohjeet Referenssit KerAion Pinnat ja muodot Värit ja lasitteet Yksityiskohtaiset ratkaisut Kiinnitysjärjestelmät, Asennusohjeet Referenssit D-julkisivukeramiikka Muodot ja formaatit 82 Asennusohje 83 Värit ja lasitteet Kiinnitysjärjestelmät Referenssit Palvelu Yksilöllinen valmistus Arkkitehtipalvelu Ekologinen rakentaminen Testiraportit / sertifikaatit / ohjekuormitukset / tekniset arvot

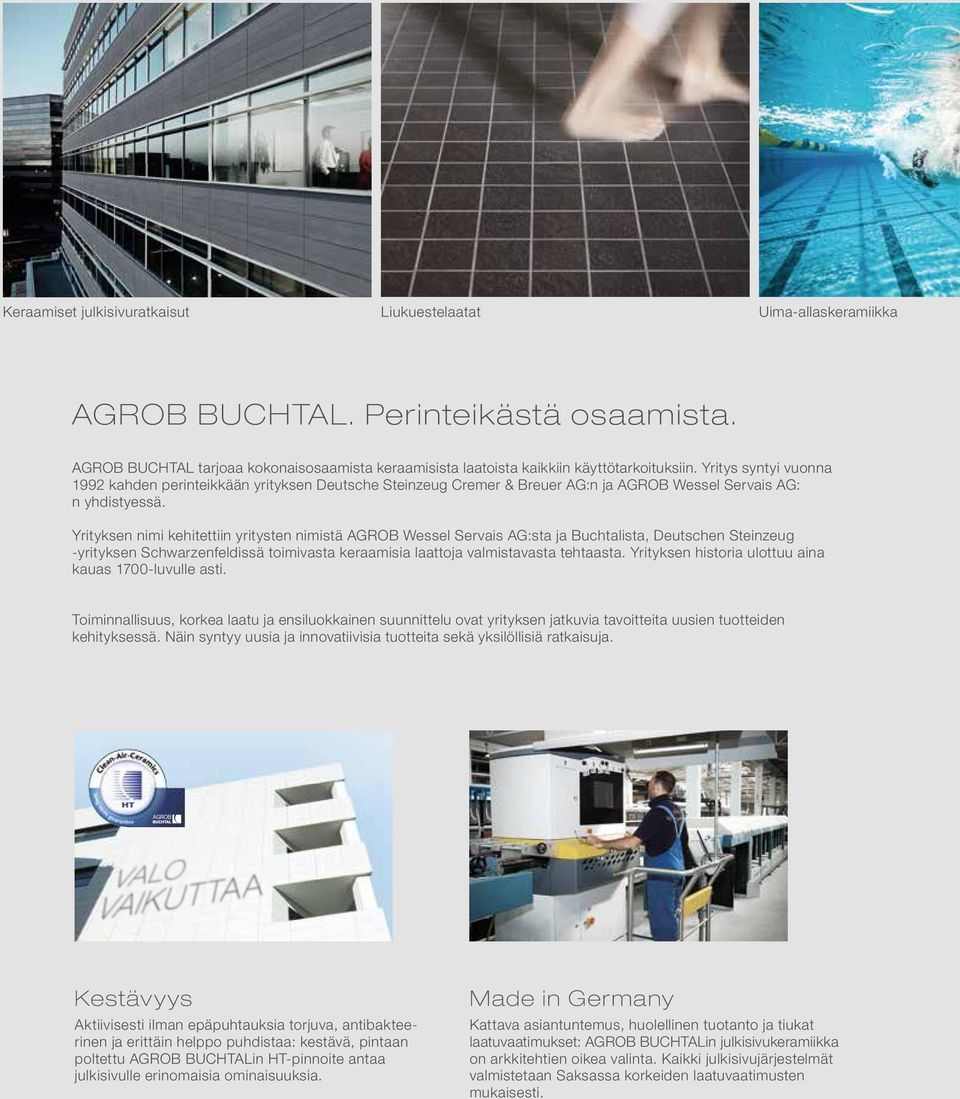

4 Keraamiset julkisivuratkaisut Liukuestelaatat Uima-allaskeramiikka AGROB BUCHTAL. Perinteikästä osaamista. AGROB BUCHTAL tarjoaa kokonaisosaamista keraamisista laatoista kaikkiin käyttötarkoituksiin. Yritys syntyi vuonna 1992 kahden perinteikkään yrityksen Deutsche Steinzeug Cremer & Breuer AG:n ja AGROB Wessel Servais AG: n yhdistyessä. Yrityksen nimi kehitettiin yritysten nimistä AGROB Wessel Servais AG:sta ja Buchtalista, Deutschen Steinzeug -yrityksen Schwarzenfeldissä toimivasta keraamisia laattoja valmistavasta tehtaasta. Yrityksen historia ulottuu aina kauas 1700-luvulle asti. Toiminnallisuus, korkea laatu ja ensiluokkainen suunnittelu ovat yrityksen jatkuvia tavoitteita uusien tuotteiden kehityksessä. Näin syntyy uusia ja innovatiivisia tuotteita sekä yksilöllisiä ratkaisuja. Kestävyys Aktiivisesti ilman epäpuhtauksia torjuva, antibakteerinen ja erittäin helppo puhdistaa: kestävä, pintaan poltettu AGROB BUCHTALin HT-pinnoite antaa julkisivulle erinomaisia ominaisuuksia. Made in Germany Kattava asiantuntemus, huolellinen tuotanto ja tiukat laatuvaatimukset: AGROB BUCHTALin julkisivukeramiikka on arkkitehtien oikea valinta. Kaikki julkisivujärjestelmät valmistetaan Saksassa korkeiden laatuvaatimusten mukaisesti.

5 Arkkitehtuurikeramiikka Korkealaatuista keramiikkaa asuinympäristöihin Ilmaa puhdistava ja antibakteerinen HT-pinnoite, Protecta-pintasuojaus, sokeiden suunnistusopasteet sekä laatat, jotka hohtavat pimeässä, ovat vain muutamia innovaatioistamme. Laadukkaiden Made in Germany -tuotteiden lisäksi AGROB BUCHTAL tarjoaa kattavia palvelu- ja neuvontaratkaisuja. Lisätietoja tuotteista ja palveluista arkkitehdeille ja suunnittelijoille löydät osoitteesta Ideoilla on omat mittansa Kumppanuus Jotta arkkitehdit voisivat keskittyä kokonaan luovien ideoidensa muuttamiseen todeksi, kokenut arkkitehtipalvelumme voi suorittaa monia tehtäviä puolestanne. Yksilöllisyys Projektikohtaiset ratkaisut ovat ydinosaamistamme. Olipa kyse sisätilojen tai julkisivujen erikoismuodoista tai -väreistä, vesisuihkuleikkauksesta tai mosaiikkikuvioista meiltä löytyy tarvittava tietotaito.

6 Täydellinen ratkaisu: ripustetut, taustatuulettuvat keraamiset julkisivuverhoukset Estetiikkaa, taloudellisuutta ja kestävyyttä: Näiden kolmen tekijän yhdistäminen luo perustan ripustettujen, taustatuulettuvien keraamisten julkisivuverhousten kasvavalle suosiolle. Lisäksi ne ovat teknisesti ylivoimaisia lämmöneristyksen ja sääsuojauksen rakenteellisen erottamisen ansiosta. AGROB BUCHTALin taustatuulettuvat julkisivuverhoukset tarjoavat suuren väri-, muoto- ja pintarakennevalikoimansa ansiosta ihanteellisen pohjan erilaisille arkkitehtonisille konsepteille. KeraTwin, KerAion ja 3D-julkisivukeramiikka tukevat arkkitehteja sekä uudisrakentamisen suunnittelussa että saneerausprojekteissa yhdistämällä kehittyneen tekniikan, korkealaatuisen tuotteen ja suuren luomisvapauden. Myös erikoistoiveisiin voidaan vastata, sillä yksilöllinen erikoisvalmistus on yksi yrityksen vahvuuksista. Kestävyyden ja luonnonvarojen säilyttämisen merkitys kasvaa myös julkisivujen suunnittelussa ja toteuttamisessa. Taustatuulettuvat keraamiset julkisivuverhoukset ovat lähes voittamattomia tässä suhteessa: Laatat ovat pakkasen-, valon- ja värinkestäviä, joten niiden käyttöikä on lähes rajoittamaton. HT-pinnoite itsepuhdistusefektillä vähentää puhdistustarvetta ja jos rakennus jonain päivänä puretaan, voidaan kaikki julkisivukeramiikan osat keramiikka, mineraalivilla ja alarakenteen alumiini erotella ongelmitta ja kierrättää yksilöllisesti. Näin ollen päätös käyttää taustatuulettuvaa keraamista julkivisuverhousta on suuri askel kohti yhä tärkeämpää ekologisen rakennuksen sertifikaattia lisäksi AGROB BUCHTAL tukee arkkitehteja sertifioinnin byrokraattisessa prosessissa. Kosteus johdetaan pois Ankkurointipohja Eristys Taustatuuletus 2 cm AGROB BUCHTALin keramiikka Julkisivukeramiikka Häviämättömänä materiaalina keramiikka tarjoaa muutakin kuin optimaalisen suojan sateelta ja lumelta. Nykyaikaisen väripaletin mukaiset laatat ja muoto-osat antavat rakennuksille vaikuttavan ulkonäön, tukevat arkkitehteja ideoiden toteuttamisessa ja puhdistuvat aina sateella itsestään HT-pinnoitteen ansiosta. 6

7 Ripustetut, taustatuulettuvat julkisivuverhoukset Senukai Office, Kaunas, Liettua / arkkitehti: Natkevicius ir Patneriai Raguvos 4, Kaunas, Liettua Taustatuuletus Tuuletettu välitila keraamisen laatan ja eristemateriaalin välissä säätelee rakennuksen kosteustasapainoa, johtaa kosteuden ulos ja takaa kosteiden ulkoseinien nopean kuivumisen. Eristemateriaali pysyy kuivana ja täysin toimintakykyisenä, sisäilma paranee. Eristys Rakennuksen korkeudesta ja käytöstä riippumatta käytetään taustatuulettuvissa keraamisissa julkisivuissa yleisesti mineraalieristeitä, joiden lämmönjohtavuus on 040 tai 035. Koska järjestelmä mahdollistaa minkä tahansa vaaditun eristepaksuuden asennuksen, energiansäästömääräysten vaatimukset voidaan täyttää ongelmitta. Alusrakenne Alusrakenne liittää keraamiset laatat kantaviin ulkoseiniin, takaa tehokkaan asennuksen, tasaa seinien epätasaisuuksia ja pitää verhouksen tukevasti paikoillaan pitkään. Alumiiniset alusrakenteet ovat tärkeä osa salamasuojausta. 7

8 Ripustetut, taustatuulettuvat julkisivuverhoukset: edut yhdellä silmäyksellä Ulkoisen lumelta ja sateelta suojaavan julkisivuverhouksen (keramiikan) ja eristeen (useimmiten mineraalivillan) välissä sijaitsevan ilmaraon ansiosta taustatuulettuvat julkisivuverhoukset parantavat huoneilmaa, säästävät lämmityskustannuksia ja suojelevat luonnonvaroja. Tämän lisäksi ne tarjoavat monia muita etuja. Terveellinen sisäilma Lämmintä talvella viileää kesällä Suojaa sateelta ja lumelta 0,4 % O C Sade 100 % ,1 % Laattakoko 600 x 600 mm, avoimet 8 mm:n vaaka- ja pystysaumat, tuuletusrako 100 mm 16,6 % 83,9 % Liian kostea ilma saattaa edistää homeen muodostumista ja aiheuttaa sairauksia. Ripustetut, taustatuulettuvat julkisivuverhoukset takaavat höyrydiffuusiovastuksen, joka laskee sisäpuolelta ulospäin. Sen ansiosta seinien ja rakennuksen sisäosan kosteus voidaan johtaa taustatuuletusraon kautta pois. Näin syntyy terveellinen ja miellyttävä huoneilma, joka parantaa siellä asuvien ja työskentelevien ihmisten elämänlaatua. Ripustetussa, taustatuulettuvassa keraamisessa julkisivuverhouksessa voidaan käyttää minkä paksuista eristettä tahansa, joten matalaenergiatalojen U-arvojen saavuttaminen on mahdollista. Tämä säästää paitsi lämmityskustannuksia talvella, myös vähentää ilmastolle haitallisen CO2:n päästöjä. Myös kesähelteillä sisätilojen lämpötilat ovat miellyttävät. Pakkanen, kuumuus, sade, lumi tai ultraviolettisäteily eivät vahingoita keraamisia julkisivulaattoja. Näin ollen taustatuulettuvat julkisivuverhoukset eivät suojaa vain rakennusta itseään sään ja ympäristön vaikutuksilta, vaan pitävät myös eristekerroksen ilmavana ja kuivana. Edes saumoista läpitunkeva kaatosade ei saa vahinkoja aikaan, koska märkyys poistuu laattojen takapuolelta. 8

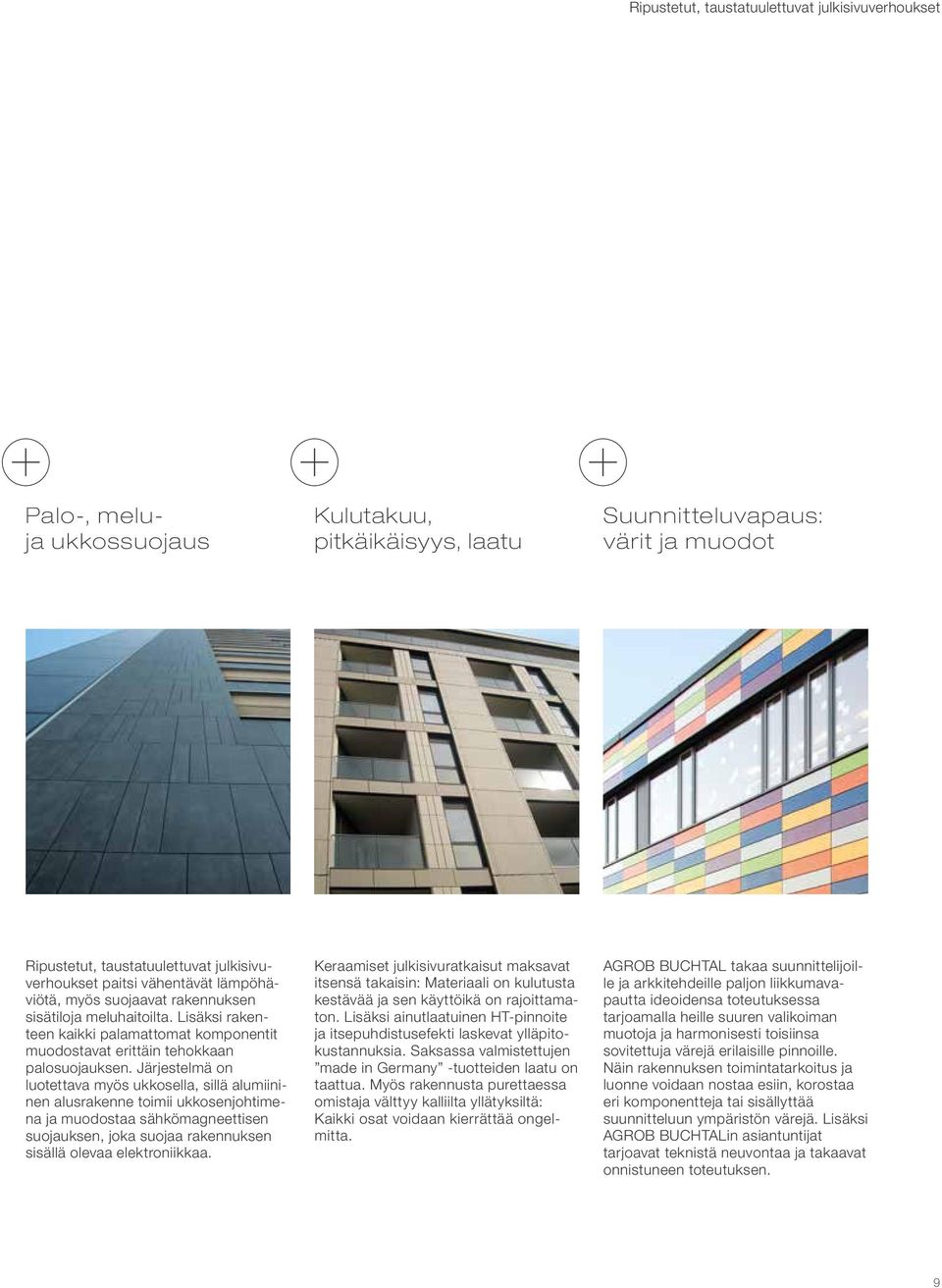

9 Ripustetut, taustatuulettuvat julkisivuverhoukset Palo-, meluja ukkossuojaus Kulutakuu, pitkäikäisyys, laatu Suunnitteluvapaus: värit ja muodot Ripustetut, taustatuulettuvat julkisivuverhoukset paitsi vähentävät lämpöhäviötä, myös suojaavat rakennuksen sisätiloja meluhaitoilta. Lisäksi rakenteen kaikki palamattomat komponentit muodostavat erittäin tehokkaan palosuojauksen. Järjestelmä on luotettava myös ukkosella, sillä alumiininen alusrakenne toimii ukkosenjohtimena ja muodostaa sähkömagneettisen suojauksen, joka suojaa rakennuksen sisällä olevaa elektroniikkaa. Keraamiset julkisivuratkaisut maksavat itsensä takaisin: Materiaali on kulutusta kestävää ja sen käyttöikä on rajoittamaton. Lisäksi ainutlaatuinen HT-pinnoite ja itsepuhdistusefekti laskevat ylläpitokustannuksia. Saksassa valmistettujen made in Germany -tuotteiden laatu on taattua. Myös rakennusta purettaessa omistaja välttyy kalliilta yllätyksiltä: Kaikki osat voidaan kierrättää ongelmitta. AGROB BUCHTAL takaa suunnittelijoille ja arkkitehdeille paljon liikkumavapautta ideoidensa toteutuksessa tarjoamalla heille suuren valikoiman muotoja ja harmonisesti toisiinsa sovitettuja värejä erilaisille pinnoille. Näin rakennuksen toimintatarkoitus ja luonne voidaan nostaa esiin, korostaa eri komponentteja tai sisällyttää suunnitteluun ympäristön värejä. Lisäksi AGROB BUCHTALin asiantuntijat tarjoavat teknistä neuvontaa ja takaavat onnistuneen toteutuksen. 9

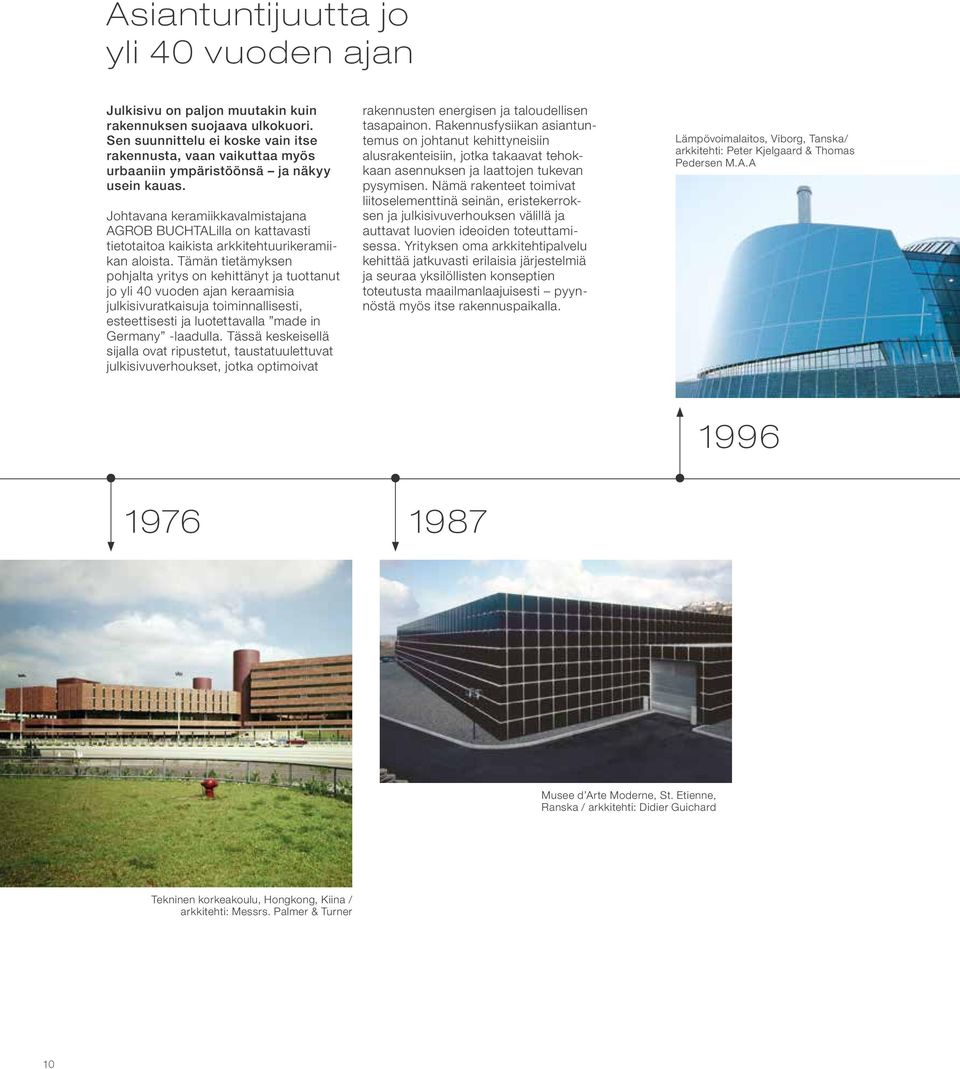

10 Asiantuntijuutta jo yli 40 vuoden ajan Julkisivu on paljon muutakin kuin rakennuksen suojaava ulkokuori. Sen suunnittelu ei koske vain itse rakennusta, vaan vaikuttaa myös urbaaniin ympäristöönsä ja näkyy usein kauas. Johtavana keramiikkavalmistajana AGROB BUCHTALilla on kattavasti tietotaitoa kaikista arkkitehtuurikeramiikan aloista. Tämän tietämyksen pohjalta yritys on kehittänyt ja tuottanut jo yli 40 vuoden ajan keraamisia julkisivuratkaisuja toiminnallisesti, esteettisesti ja luotettavalla made in Germany -laadulla. Tässä keskeisellä sijalla ovat ripustetut, taustatuulettuvat julkisivuverhoukset, jotka optimoivat rakennusten energisen ja taloudellisen tasapainon. Rakennusfysiikan asiantuntemus on johtanut kehittyneisiin alusrakenteisiin, jotka takaavat tehokkaan asennuksen ja laattojen tukevan pysymisen. Nämä rakenteet toimivat liitoselementtinä seinän, eristekerroksen ja julkisivuverhouksen välillä ja auttavat luovien ideoiden toteuttamisessa. Yrityksen oma arkkitehtipalvelu kehittää jatkuvasti erilaisia järjestelmiä ja seuraa yksilöllisten konseptien toteutusta maailmanlaajuisesti pyynnöstä myös itse rakennuspaikalla. Lämpövoimalaitos, Viborg, Tanska/ arkkitehti: Peter Kjelgaard & Thomas Pedersen M.A.A Musee d Arte Moderne, St. Etienne, Ranska / arkkitehti: Didier Guichard Tekninen korkeakoulu, Hongkong, Kiina / arkkitehti: Messrs. Palmer & Turner 10

11 Tietotaito 2012 Opiskelija-asuntola Isledon Road, Lontoo, Iso-Britannia / arkkitehti: TP Bennet 2006 Bouwhuis, Zoetermeer, Alankomaat / Klunder Architecten, Rotterdam 11

12 Kolme järjestelmää kaikille julkisivuille Rakennusten suojaaminen sään vaikutuksilta on kaikkien julkisivujen klassinen tehtävä. Tänä päivänä ilmaston ja luonnonvarojen säästämiseksi on huomioitava myös vaativat energiastandardit, joiden vaatimukset täyttyvät parhaiten käytettäessä ripustettuja, taustatuulettuvia julkisivuverhouksia. Tämä ei koske ainoastaan uudisrakennuksia, vaan myös säilyttämisen arvoisten rakennusten saneerausta. AGROB BUCHTAL mahdollistaa arkkitehdeille täysin yksilölliset ratkaisut kolmella järjestelmällään: KeraTwin, KerAion ja 3D- julkisivukeramiikka kaikki suulakepuristettua keramiikkaa. KerAion, keraamisten julkisivuratkaisujen klassikko, on ollut käytössä jo vuosikymmenten ajan ympäri maailmaa. Keraamisen materiaalin tunnettujen hyötyjen lisäksi tämän järjestelmän etuna on ennen kaikkea kehittynyt tekniikka: KerAion -julkisivut ovat standardien ja virallisten hyväksyntöjen mukaisia ja käytännössä rajattoman käyttöikänsä ansiosta myös erittäin taloudellisia. Tasapainoisen värivalikoiman, erilaisten muotojen ja projektikohtaisen erityistuotannon ansiosta ne antavat myös suurikokoisille rakennuksille yksilöllisen ilmeen. Nelikulmaiset suurlaatat koossa 60 x 60 cm x 120 cm ja 8 mm paksuiset laatat tarjoavat paljon erilaisia suunnittelullisia mahdollisuuksia. KeraTwin, joka on kehitetty taloudelliseksi ja suunnittelulliseksi vaihtoehdoksi KerAion -järjestelmälle, vakuuttaa arkkitehtonisella joustavuudellaan ja visuaalisella monimuotoisuudellaan. Käytettävissä on suuri valikoima erilaisia laattoja vakiokorkeuksissa cm ja jopa 180 cm:n pituudella sekä lisäksi laaja-alainen paletti harmonisesti yhteensopivia väriperheitä täydennettynä elävillä kontrastiväreillä. Yksi KeraTwin -järjestelmän tärkeimmistä eduista on laattojen tehokas asentaminen. Kun KeraTwin K18 -malli kiinnitetään vaakakiskoille ja voidaan asentaa joko suorilla tai epäsäännöllisillä limityksillä, KeraTwin K20 asennetaan täysin ilman sovittimia ja kiinnikkeitä. 3D-julkisivukeramiikka on AGROB BUCHTALin monikäyttöisin tuote arkkitehdeille: Suorakulmaisia putkia, lamelleja ja kulmaprofiileja voidaan käyttää aurinko- tai näkösuojana, esteettiseen ja rakenteellisesti turvalliseen kulmien ja ulokkeiden suunnitteluun tai suurten julkisivupintojen elävöittämiseen visuaalisella rytmityksellä. Pintarakenteet KeraTwin - ja 3D-julkisivukeramiikkapinta KerAion -pinta 12

13 Järjestelmäkatsaus KeraTwin, KerAion ja 3D-julkisivukeramiikka KeraTwin KeraTwin -järjestelmän etuja ovat erityisen tehokas asennus ja käytännössä rajoittamattomat käyttömahdollisuudet erilaisten kiinnitysjärjestelmien ansiosta. Muita järjestelmän etuja: paljon erilaisia kokoja aina suurkokoihin 180 x 50 cm asti laatat saatavana lasitettuina ja lasittamattomina erityisen laaja-alainen värivalikoima helppo puhdistaa ja ympäristöystävällinen HT-pinnoitteen ansiosta KerAion Vuosikymmenten ajan käytetty klassikko, josta löytyy myös nelikulmaisia muotoja, takaa suurillekin julkisivuille yksilöllisen ilmeen. Muita järjestelmän etuja: paljon erilaisia kokoja aina suurkokoihin 120 x 120 cm asti vuosikymmenten aikana kehittynyt tekniikka suuri valikoima värillisiä lasitteita HT-pinnoitteella erittäin staattinen laatan pienen painon vuoksi 3D-julkisivukeramiikka Erilaisten profiiliensa myötä 3D-julkisivukeramiikka täyttää lukuisia tehtäviä näkö- ja aurinkosuojauksesta aina julkisivujen kolmiulotteiseen suunnitteluun asti. Muita järjestelmän etuja: voidaan asentaa vaakaan tai pystyyn ihanteellinen kulmien ja ulokkeiden toteuttamiseen suuri valikoima värejä, lasitettuna ja lasittamattomana elementtien pituus jopa 180 cm 13

14 Valo vaikut ta a Uudenlainen ajattelu uudenlaista rakentamista HT-pinnoitteella. 14

15 HT-pinnoite Valoaktiiviset keraamiset julkisivut. Kestävää rakentamista HT-pinnoitteella. Rakentaminen suuremmassa kontekstissa Maailmanlaajuisesti noin kolmasosa kulutetusta energiasta käytetään rakennusten rakentamiseen ja käyttämiseen. Lisäksi teemat kuten terveellinen asuminen tai rakennusten ekologiset ja taloudelliset vaikutukset asettavat uusia vaatimuksia rakennuttajille, suunnittelijoille ja rakentajille. Jokainen kaupungin rakennus vaikuttaa sen yksilölliseen mikroilmastoon. Samoin jokainen rakennustuote vaikuttaa kestävän rakennuksen suunnittelun ja käytön onnistumiseen. Vihreä voi olla nyt myös moniväristä Ekologinen rakentaminen on yksi aikamme kiireellisimmistä tehtävistä, josta AGROB BUCHTAL kantaa vastuunsa suuressa määrin. Tämän vuoksi keraamiset laatat käsitellään HT-pinnoitteella, jonka avulla voidaan saavuttaa taloudellisia ja ekologisia hyötyjä heikentämättä julkisivukeramiikan klassisia ominaisuuksia. Ting 1, Ornskoldsvik, Ruotsi Wingardh Arkitektkontor AB, Göteborg / Tukholma / Malmö, Ruotsi Valmistunut 2013 / KeraTwin (K20), erikoisvärit Aquilan yliopisto, Aquila, Italia Arkkitehti: Pierluigi de Berardinis Valmistunut

16 Valoaktiiviset julkisivut Sää on aina puolellasi Senukai Office, Kaunas, Liettua / arkkitehti: Natkevicius ir Patneriai Raguvos 4, Kaunas, Liettua Valo aktivoi Titaanidioksidi (TiO 2) poltetaan korkeassa lämpötilassa liukenemattomasti ja kestävästi keraamiseen pintaan. Kulumattomana katalysaattorina se laukaisee elinikäisen valon aktivoiman reaktion (fotokatalyysin) hapen ja ilmankosteuden kanssa. Näin syntyy aktivoitua happea ja hydrofiilinen, vettä suosiva keraaminen pinta. Aktivoidulla hapella on kaksi ratkaisevaa tehtävää: 1. Se hajottaa keramiikan pinnasta pieneliöitä, kuten sieniä, leviä, sammalia ja itiöitä, ja estää niiden kasvun. Tämä estää levien ja sammalten kasvun julkisivuissa ja auttaa välttämään aikaavievän ja kalliin puhdistuksen. Tämä tuo huomattavia kunnossapitokustannusten säästöjä rakennuksen koko elinkaaren aikana. 2. Ilmansaasteiden kuten liikenteen ja teollisuuden typpioksidin määrä pienenee selvästi. HT parantaa rakennuksen ympäristön ilmaa jatkuvasti. Sade puhdistaa Hydrofiilinen, keraaminen pinta huolehtii siitä, etteivät sadepisarat helmeile vaikutuksettomasti, vaan muodostavat erittäin ohuen kalvon ja huuhtelevat likaa. Tästä syntyy tehokas itsepuhdistusefekti, joka estää lian pinttymisen. Myös tämä vähentää puhdistuksesta ja ennenaikaisesta laattojen vaihtamisesta aiheutuvia kuluja. HT tukee aktiivisesti joka säällä aurinko ja sade suorittavat tehokkaan ja ympäristöystävällisen puhdistuksen maksutta. HT pitää julkisivut puhtaina. 16

17 HT-pinnoitettu keramiikka: vaikutukset Itsepuhdistusefekti Vaivattomasti puhdasta Lasitetusta julkisivukeramiikasta graffitien poistaminen on helppoa. Koska materiaaliin ei jää jälkiä voimakkaista puhdistusaineista, lika voidaan helposti pyyhkiä ja pinta säilyy koskemattomana. Tämän jälkeen HT-efekti aktivoituu jälleen valon vaikutuksesta. Veden pintajännite murtuu. Valon vaikutuksesta katalysaattori 1 Muodostuu ohut vesikalvo. 2 aktivoi hapen. Pieneliöt, levät, 3 sienet ja sammal hajotetaan. Sateella itsepuhdistusefekti huuhtelee ja poistaa lian ja pieneliöt. Saasteiden hajottaminen Saastemolekyylit, kuten 1 typpioksidi, pääsevät 2 aktiivinen happi muuntaa 3 kosketuksiin keraamisen pinnan kanssa. Valon ja katalysaattorin avulla saasteet harmittomiksi yhdisteiksi. Nämä harmittomat yhdisteet vapautetaan ilmaan m² HT-pinnoitettua julkisivua puhdistaa ilmaa yhtä tehokkaasti kuin pieni lehtimetsä. Arvostetut testauslaitokset ovat vahvistaneet HT:n vaikutuksen. Lisätietoja: HT-pinnoite 17

18 18

19 KeraTwin K20 / K18 Yksi järjestelmä kaksi mallia Monipuolisilla väreillään, muodoillaan ja pinnoillaan KeraTwin antaa arkkitehdeille paljon luomisvapautta. Lisäksi erilaiset kiinnitysvaihtoehdot takaavat teknisen ja rakenteellisen joustavuuden, joten järjestelmä tarjoaa sopivan ratkaisun jokaiseen tilanteeseen, vaikeillekin pohjille. Molempia malleja, K20 ja K18, toimitetaan lukuisissa eri muodoissa, ja lisäksi KeraTwin K20 on saatavana myös suurilla pituuksilla. KeraTwin - julkisivujärjestelmän ansiosta jokainen arkkitehti voi toteuttaa luovat ideansa, sillä se tarjoaa laajimman värivalikoiman. Käytettävissä on paitsi suunnittelija Peter Zoernackin kehittämä Spectra- View -värijärjestelmä, joka sisältää yhdeksän harmonisesti yhteensopivaa väriperhettä sekä kontrastivärit, myös värijärjestelmät Natura lasittamaton, Design lasittamaton ja Design lasitettu. Pyynnöstä laattoja voidaan toimittaa myös profiloituina, jolloin ne kolmiulotteisella rakenteellaan elävöittävät suuria julkisivuja ja antavat leimansa koko rakennuksen luonteelle. Saumat on toteutettu siten, että rakenne on optimaalisesti suojattu kaatosateelta. Suhteelliset kevyet 32 kg/m 2 painavat laatat on helppo kuljettaa ja asentaa. Olennaiset erot KeraTwin -malleissa ovat rankajärjestelmissä, joiden valinta riippuu projektin seinärakenteista ja vaatimuksista. Pystyprofiilijärjestelmä K20 tarjoaa suuren vapauden suunnitteluun. Pystyprofiiliasennuksen jälkeen laatat vain ripustetaan profiilijärjestelmään. T-profiilijärjestelmä K20 on vieläkin nopeampi ja tehokkaampi järjestelmä. T-profiili K20 vaatii vain muutamia yksittäisiä komponentteja asennukseen ennen laattojen ripustamista. Omega-profiilijärjestelmä K20 on vaativien alustojen järjestelmä, kuten esim. runkorakenne- seinäasennuksiin. Eristysvillan kiinnitys voidaan toteuttaa Z-rankajärjestelmän ja Omega-profiilin kanssa. Erillistä villakiinnikettä ei tarvita. Hakaskiinnitysjärjestelmä mahdollistaa laattojen asennuksen pystyyn tai alakattoihin. Adapteri-kiinnitysjärjestelmä K18 mahdollistaa laattojen asennuksen epäsäännöllisellä limityksellä. KeraTwin Koulukeskus Rehau, Rehau, Saksa Arkkitehtitoimisto Hermann Beyer, Döhlau / Valmistunut 2012 KeraTwin K20 19

20 KeraTwin -pinnat ja muodot KeraTwin K20 Sileä Uritettu laatta K20 Raidallinen kuvio KeraTwin, pintaharjattu erikoisväri hiekkakivi hiekkakivi, lasitettu Siniaalto KeraTwin K18 Sileä Uritettu laatta K18 Raidallinen kuvio KeraTwin, pintaharjattu erikoisväri hiekkakivi hiekkakivi, lasitettu Siniaalto Aaltoileva rakenne 20

21 Suulakepuristetut keraamiset laatat, Precision, DIN EN 14411, ryhmä AII a, lasitettu/lasittamaton (GL/UGL) (pieni-/suurikokoisia keraamisia laattoja), paksuus 20 mm, 32 kg/m 2 Pituus enint mm (porrastus 1 mm) Korkeudet: 200 mm, 225 mm pituuteen mm asti; 250 mm, 275 mm pituuteen mm asti; 300 mm, 325 mm, 350 mm, 375 mm, 400 mm, 450 mm, 500 mm pituuteen mm asti Muita korkeuksia saatavana pyynnöstä. Pituudet jopa mm (porrastus 1 mm) UUTTA: Pituudet jopa 1,80 m Periaatteellinen esitys: Tuotantokohtaiset yksilölliset vaihtelut mahdollisia. Tarkka laatan poikkileikkaus pyynnöstä. Suulakepuristetut keraamiset laatat, Precision, DIN EN 14411, ryhmä AII a, lasitettu/lasittamaton (GL/UGL) (pieni-/suurikokoisia keraamisia laattoja), paksuus 18 mm, 32 kg/m 2 Pituus enint mm (porrastus 1 mm) Korkeudet: 200 mm pituuteen mm asti; 250 mm, 300 mm, 350 mm, 400 mm pituuteen mm asti Muita korkeuksia saatavana pyynnöstä. KeraTwin Pituudet jopa mm (porrastus 1 mm) Periaatteellinen esitys: Tuotantokohtaiset yksilölliset vaihtelut mahdollisia. Tarkka laatan poikkileikkaus pyynnöstä. 21

22 KeraTwin -värit SpectraView (lasitettu, silkinhimmeä) 6201 Kerma 1 H 6202 Kerma 2 H 6203 Kerma 3 H 6204 Kerma 4 H 6205 Kerma 5 H 6211 Keltainen 1 H 6212 Keltainen 2 H 6213 Keltainen 3 H 6214 Keltainen 4 H 6215 Keltainen 5 H 6221 Aprikoosi 1 H 6222 Aprikoosi 2 H 6223 Aprikoosi 3 H 6224 Aprikoosi 4 H 6225 Aprikoosi 5 H 6231 Lohenpunainen 1 H 6232 Lohenpunainen 2 H 6233 Lohenpunainen 3 H 6234 Lohenpunainen 4 H 6235 Lohenpunainen 5 H 6241 Roosa 1 H 6242 Roosa 2 H 6243 Roosa 3 H 6244 Roosa 4 H 6245 Roosa 5 H Kontrastivärit (lasitettu, kiiltävä) 150 Sitruunankeltainen H 151 Oranssi H 152 Omenanvihreä H 153 Violetti H 154 Kontrastipunainen H Natura (lasittamaton) 407 Valkoinen UUTTA 410 Kerma 410 Kerma H 411 Okra 411 Okra H 412 Lohi 412 Lohi H 403 Punainen 403 Punainen H 414 Vaaleanharmaa 414 Vaaleanharmaa H 409 Raudanharmaa UUTTA 415 Vulkaaninharmaa 415 Vulkaaninharmaa H 419 Musta UUTTA 416 Savunsininen 416 Savunsininen H Design (lasittamaton) Design (lasitettu) Haze Stonewall Mega 1403 Kullanpunainen 1403 kullanpunainen H 1410 Kullankerma 1410 Kullankerma H 1090 Haze 1 H 1100 Stonewall 1 H 1110 Mega 1 H 1414 Kullanharmaa 1414 Kullanharmaa H 1415 Kullanantrasiitti 1415 Kullanantrasiitti H 1091 Haze 2 H 1101 Stonewall 2 H 1111 Mega 2 H 1093 Haze 3 H 1102 Stonewall 3 H 1112 Mega 3 H Haze 4 H 1103 Stonewall 4 H

23 6251 Neutraali Harmaa 1 H 6252 Neutraali Harmaa 2 H 6253 Neutraali Harmaa 3 H 6254 Neutraali Harmaa 4 H 6255 Neutraali Harmaa 5 H 6261 Harmaa 1 H 6262 Harmaa 2 H 6263 Harmaa 3 H 6264 Harmaa 4 H 6265 Harmaa 5 H 6271 Sininen 1 H 6272 Sininen 2 H 6273 Sininen 3 H 6274 Sininen 4 H 6275 Sininen 5 H 6281 Vihreä 1 H 6282 Vihreä 2 H 6283 Vihreä 3 H 6284 Vihreä 4 H 6285 Vihreä 5 H 4230 Kiilt. Jäätikönvalkoinen H 4234 Matta Liidunvalkoinen 4530 Kiilt. Musta H 4534 Matta Musta H 144 Intensiivisininen H KeraTwin 408 Punaruskea UUTTA 418 Ruskea 418 Ruskea H 417 Patinanvihreä 417 Patinanvihreä H Bosco Rockface Metal Construct 1170 Bosco 1 H 1171 Bosco 2 H 1115 Rockface 1 H 1116 Rockface 2 H 1180 Metal 1 H 1181 Metal 2 H 1140 Construct 1 H 1141 Construct 2 H Näytettyjen vaihtoehtojen lisäksi myös yksilölliset tuotteet ovat mahdollisia. Annamme mielellämme projektikohtaisia tietoja sen jälkeen, kun olemme lyhyesti tutustuneet yksittäistapauksen tekniseen ja taloudelliseen toteuttamiskelpoisuuteen Bosco 3 H 1117 Rockface 3 H 1182 Metal 3 H H = HT-pinnoite 23

24 Yksityiskohtaiset ratkaisut: KeraTwin Kulmien ja reunojen visuaalisen ja teknisen täydellisyyden takaamiseksi AGROB BUCHTAL on kehittänyt yksityiskohtaisia ratkaisuja, joita voidaan tarvittaessa myös sovittaa projektikohtaisten vaatimusten mukaisiksi erityisvalmistuksessa. Näitä ovat muun muassa ikkunoiden, ovien ja vastaavien syvennysten reunat, niin vaaka- kuin pystysuunnassakin. Lisäksi kulmaratkaisujen viistelaatat ja kätevät kulmaprofiilit (suorakulmaiset tai pyöristetyt) helpottavat ongelmallisten julkisivujen vakuuttavaa suunnittelua. Beijing Airport Industrial Park / Peking, Kiina / Arkkitehti: Perkins + Will Syvennys KeraTwin Saumaprofiili KeraTwin 24

25 Kulmaratkaisu viistelaatoilla Kulmaratkaisu viistelaatoilla / alileikkaus Vasen kulmalaatta Oikea kulmalaatta Vasen kulmalaatta Oikea kulmalaatta Viistelaatan kiinnitys järjestelmäprofiili K20, Omega-profiili K20 Viistelaatta / alileikkaus kiinnikekiinnitystä K20 varten KeraTwin Kulmaprofiili 90 * 3D-profiili * Poikkileikkaus kulmaprofiili 90 Poikkileikkaus 3D-profiili * tuotekohtaiset yksityiskohdat, projektikohtaisesti pyynnöstä 25

26 KeraTwin K20 Kiinnitys T-profiililla K20 Järjestelmän kuvaus KeraTwin K20 -julkisivulaatat asennetaan yksinkertaisesti kääntöpuolen kiinnitysurista pystysuoraan T-profiiliin K20. Laattojen asennukseen ei tarvita mitään ylimääräisiä työkaluja. T-profiiliin K20 sisäänrakennetut puristusjouset ja poistovarmistus ehkäisevät kolinaa ja rasituksia vaihtuvissa tuuliolosuhteissa ja estävät laattojen helpon irrotuksen. Saumaleveyden varmistus toteutetaan joko sauman leveyteen sovitetulla saumaprofiililla tai suljetulla tai avoimella pystyllä saumavälikkeellä. 3 2 Profiilien saumaväli 8mm. Ei puskuasennusta. 1! Pystykannatinprofiilin puskuliitos laatan takana ei ole sallittu! Katso tekniset vakiopiirustukset Julkisivulaatta KeraTwin K20 Pystysuora T-profiili K20, tuote 698 Seinäpidike (perusalusrakenne) Järjestelmän olennaiset edut: + Laattojen asennus nopeaa ja helppoa hyvin suunniteltujen järjestelmäkomponenttien ansiosta + Alusrakenteen asennus nopeampaa ja edullisempaa vähäisten yksittäiskomponenttien ansiosta + Laattojen vähäinen paino 32 kg/m 2 ja näin ollen vähäiset kuljetus- ja käsittelykustannukset sekä mahdollisuus asentaa myös staattisesti vaativiin rakenteisiin + Suljetut tai avoimet pystysaumat mahdollisia + Suuri suunnitteluvapaus, laaja muotovalikoima yhtenäisellä laatan paksuudella + Rakennusvalvontaviranomaisen yleinen hyväksyntä Deutsches Institut für Bautechnik, Berliini: nro Z

27 Asennusohje: KeraTwin K20 Kiinnitys pystysuoralla T-profiililla K20 Alusrakenne Alusrakenteen asennus on toteutettava projektikohtaisen, staattisen laskelman mukaisesti. Pohjana toimii yleinen rakennustarkastuksellinen hyväksyntä Z Asenna T-profiilit K20 (tuotenro 690, 695, 698) luoti- ja linjasuoraan. Suorista T-profiilit K20 tarkasti vaakasuoraan. Saumaleveys määräytyy avaamalla pystysaumat T-profiililla K20 (tuotenro 698) tai T-profiililla K20 (tuotenro 695) välikkeen (tuotenro 645) avulla. Laatan kiinnitys: T-profiilit K20 tuotenro 690, 695, 698 Asennusohjeet videona: Perusalusrakenne Asenna T-profiili sallituilla kiinnitysvälineillä KeraTwin K20 Ripusta KeraTwin -laatat Lisätarvikkeet: KeraTwin K20 Kiinnitys pystysuoralla T-profiililla K20 Vaihtoehtona T-profiilille, jossa saumaprofiili: välike tuotenro 645 (avoimille saumoille) * laillisesti suojattu Tuote 690 T-profiili K20 saumaprofiililla* Materiaali: EN AW-6060 T6 musta pinnoitettu Tuote 698 T-profiili K20 upotetulla saumaprofiililla* Materiaali: EN AW-6060 T6 musta pinnoitettu Tuote 695 T-profiili K20 ilman saumaprofiilia* Materiaali: EN AW-6060 T6 musta pinnoitettu, asennettavaksi saumavälikkeen K20/8 kanssa Tuote 645 Saumavälike K20/8 Paino: 0,5 kg/laatikko Materiaali: AlMg3 H22 (EN AW-5754) Laatikon sisältö: 250 kpl musta pinnoitettu Tuote 647 Pistosaumaprofiili K20/8 Materiaali: AlMg3 H22 (EN AW-5754) musta pinnoitettu, pyynnöstä RAL-värillä maalattu Asennukseen ulokkeellisella yksiaukkoisella kannattimella Pituus: mm Profiilien toimituspituudet: laatan korkeus 20 cm, 25 cm, 30 cm, 37,5 cm, 50 cm: mm laatan korkeus 22,5 cm, 32,5 cm: mm laatan korkeus 27,5 cm: mm laatan korkeus 35 cm, 40 cm: mm laatan korkeus 45 cm: mm Huomaa: Silikonikautsun käyttöä on vältettävä, sillä silikoniöljyt tihkuvat ja tuottavat tahmaisen pinnan, johon lika tarttuu kiinni. Käytä tämän vuoksi ainoastaan mainittuja järjestelmäkomponentteja (vaahtomuoviosia, EDPM-kumia, noepreeni-laattoja) tai suosittelemiamme sauma-, liima- tai tiivistysaineita, joita nimeämme mielellämme. Tavanomainen rakennustöiden jälkeinen puhdistus on silti tarpeen. KeraTwin K20 -järjestelmän takuu yleisen rakennustarkastuksellisen hyväksynnän nro Z mukaisesti on voimassa vain käytettäessä näillä sivuilla näytettyjä järjestelmäkomponentteja. 27

28 KeraTwin K20 Kiinnitys järjestelmäprofiililla K20 Järjestelmän kuvaus KeraTwin K20 -julkisivulaatat asennetaan yksinkertaisesti kääntöpuolen kiinnitysurista pystysuoraan järjestelmäprofiiliin. Laattojen asennukseen ei tarvita mitään ylimääräisiä työkaluja. Järjestelmäprofiiliin sisäänrakennetut puristusjouset ja poistovarmistus ehkäisevät kolinaa ja rasituksia vaihtuvissa tuuliolosuhteissa ja estävät laattojen helpon irrotuksen. Laattojen varmistus toteutetaan joko sauman leveyteen sovitetuilla saumaprofiileilla tai saumavälikkeellä Profiilien saumaväli 8mm. Ei puskuasennusta. 3 1! Pystykannatinprofiilin puskuliitos laatan takana ei ole sallittu! Katso tekniset vakiopiirustukset Julkisivulaatta KeraTwin K20 Pystyjärjestelmäprofiili K20, tuote 620 A4-jaloteräsruuvi, tuote 659 (vaihtoehtoinen kiinnitys Al-sokkoniitillä mahdollinen, tuote 658), kiinnitys tarpeen jokaisen kiinnityskoukun alta! 4 5 Pystykannatinprofiili (perusalusrakenne) Vähimmäisleveys 80 mm / suositusleveys 100 mm Seinäpidike (perusalusrakenne) Järjestelmän olennaiset edut: + Laattojen asennus nopeaa ja helppoa hyvin suunniteltujen järjestelmäkomponenttien ansiosta + Laattojen vähäinen paino 32 kg/m 2, ja näin ollen vähäiset kuljetus- ja käsittelykustannukset sekä mahdollisuus asentaa myös staattisesti vaativiin rakenteisiin + Kattavat lisävarusteet erilaisia yksityiskohtia kuten kulmaratkaisuja varten + Toteutus saumaprofiililla mahdollinen + Suuri suunnitteluvapaus, laaja värien, pintojen ja muotojen valikoima yhtenäisellä laatan paksuudella + Rakennusvalvontaviranomaisen yleinen hyväksyntä Deutsches Institut für Bautechnik, Berliini: nro Z
