1 Opastus tietokoneeseen Asiakirjan osanumero: Lokakuu 2005 Tässä oppaassa esitellään tietokoneen laitteisto-ominaisuudet.

2 Sisällysluettelo 1 Osat Päällä olevat osat Näppäimet Kosketusalusta Painikkeet ja kytkimet Merkkivalot Edessä olevat osat Takana olevat osat Oikealla sivulla olevat osat Vasemmalla sivulla olevat osat Pohjassa olevat osat Näytön osat Langattomat antennit (vain tietyt mallit) Lisälaitteet Tarrat Tekniset tiedot Käyttöympäristö Nimellinen syöttöteho Laajennusporttien tulo- ja lähtösignaalit Hakemisto Opastus tietokoneeseen ii

3 1 Osat Tässä oppaassa esitellään tietokoneen laitteisto-ominaisuudet. Tietokoneelle asennettuja laitteita voit tarkastella seuraavasti: 1. Valitse Käynnistä > Oma tietokone. 2. Valitse Järjestelmätehtävät-ikkunan vasemmassa osassa Näytä järjestelmätiedot. 3. Valitse Laitteisto-välilehti > Laitehallinta. Laitehallinnan avulla voit myös lisätä laitteita tai muuttaa niiden määrityksiä. Tietokoneen mukana tulevat osat saattavat vaihdella maantieteellisen paikan ja tietokoneen mallin mukaan. Tämän oppaan kuvissa esitellään tavalliset ominaisuudet, jotka löytyvät useimmista malleista. Opastus tietokoneeseen 1

4 Päällä olevat osat Näppäimet Osa 1 esc -näppäin Näyttää järjestelmätiedot, kun sitä painetaan yhdessä fn-näppäimen kanssa. 2 fn-näppäin Käynnistää usein käytettyjä järjestelmätoimintoja, kun sitä painetaan yhdessä toimintonäppäimen tai esc -näppäimen kanssa. 3 Windows-näppäin Avaa Microsoft Windows in Käynnistä-valikon. (Jatkuu) Opastus tietokoneeseen 2

5 Osa 4 Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikatoimintovalikon. 5 Numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. 6 Toimintonäppäimet Käynnistävät usein käytettyjä järjestelmätoimintoja, kun niitä painetaan yhdessä fn-näppäimen kanssa. Opastus tietokoneeseen 3

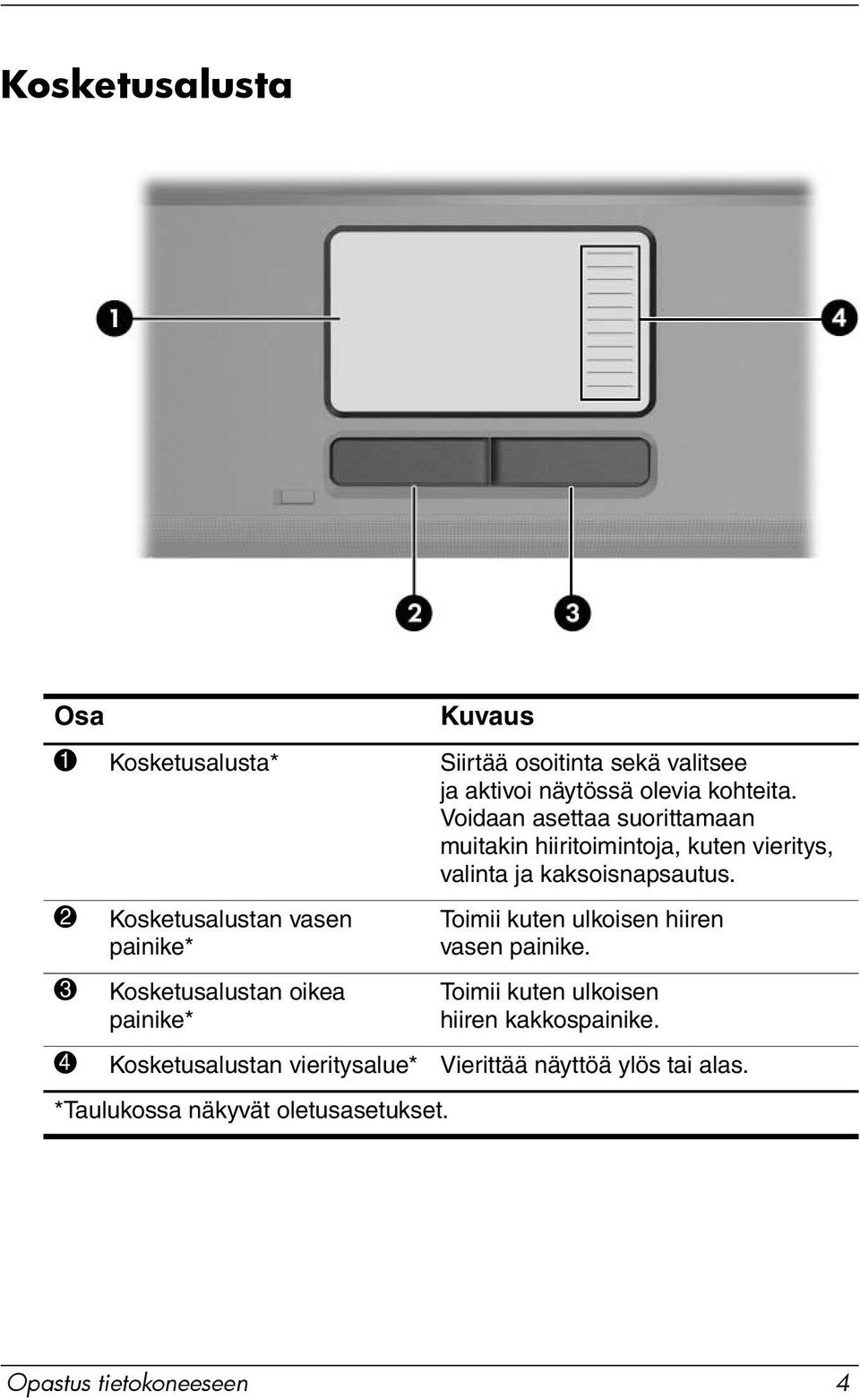

6 Kosketusalusta Osa 1 Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. Voidaan asettaa suorittamaan muitakin hiiritoimintoja, kuten vieritys, valinta ja kaksoisnapsautus. 2 Kosketusalustan vasen painike* 3 Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren vasen painike. Toimii kuten ulkoisen hiiren kakkospainike. 4 Kosketusalustan vieritysalue* Vierittää näyttöä ylös tai alas. *Taulukossa näkyvät oletusasetukset. Opastus tietokoneeseen 4

7 Painikkeet ja kytkimet Osa 1 Näytön kytkin Käynnistää valmiustilan, jos näyttö suljetaan tietokoneen ollessa päällä. 2 Langattoman laitteen painike (vain tietyt mallit)* Ottaa langattoman toiminnon käyttöön tai poistaa sen käytöstä, muttei muodosta langatonta yhteyttä. Langattoman yhteyden muodostamista varten on muodostettava langaton verkko. (Jatkuu) Opastus tietokoneeseen 5

8 Osa 3 Virtapainike* Kun tietokone on sammutettuna, käynnistä tietokone painamalla tätä painiketta. päällä, siirry lepotilaan painamalla tätä painiketta. valmiustilassa, lopeta valmiustila painamalla tätä painiketta lyhyesti. lepotilassa, lopeta lepotila painamalla tätä painiketta lyhyesti. Jos tietokone ei vastaa antamiisi komentoihin eikä Microsoft Windows -sammutustoimintoja voi käyttää, sammuta tietokone painamalla virtapainiketta ainakin viiden sekunnin ajan. 4 DVD-painike Jos QuickPlay-sovellusta ei ole asennettu (vain tietyt mallit) ja tietokone on päällä, avaa oletusarvoisen DVD-sovelluksen ja käynnistää optisessa asemassa olevan DVD-levyn toiston. sammutettuna, ei toimintoa. valmiustilassa, lopettaa valmiustilan ja palaa Windowsiin. lepotilassa, lopettaa lepotilan ja palaa Windowsiin. Jos QuickPlay-sovellus on asennettu (vain tietyt mallit) ja tietokone on päällä, avaa oletusarvoisen DVD-sovelluksen ja käynnistää optisessa asemassa olevan DVD-levyn toiston. sammutettuna, avaa QuickPlay-sovelluksen ja käynnistää optisessa asemassa olevan DVD-levyn toiston. valmiustilassa, lopettaa valmiustilan ja palaa Windowsiin. lepotilassa, lopettaa lepotilan ja palaa Windowsiin. Lisätietoja QuickPlay-sovelluksen käytöstä saat QuickPlay-sovelluksen käyttöohjeista. (Jatkuu) Opastus tietokoneeseen 6

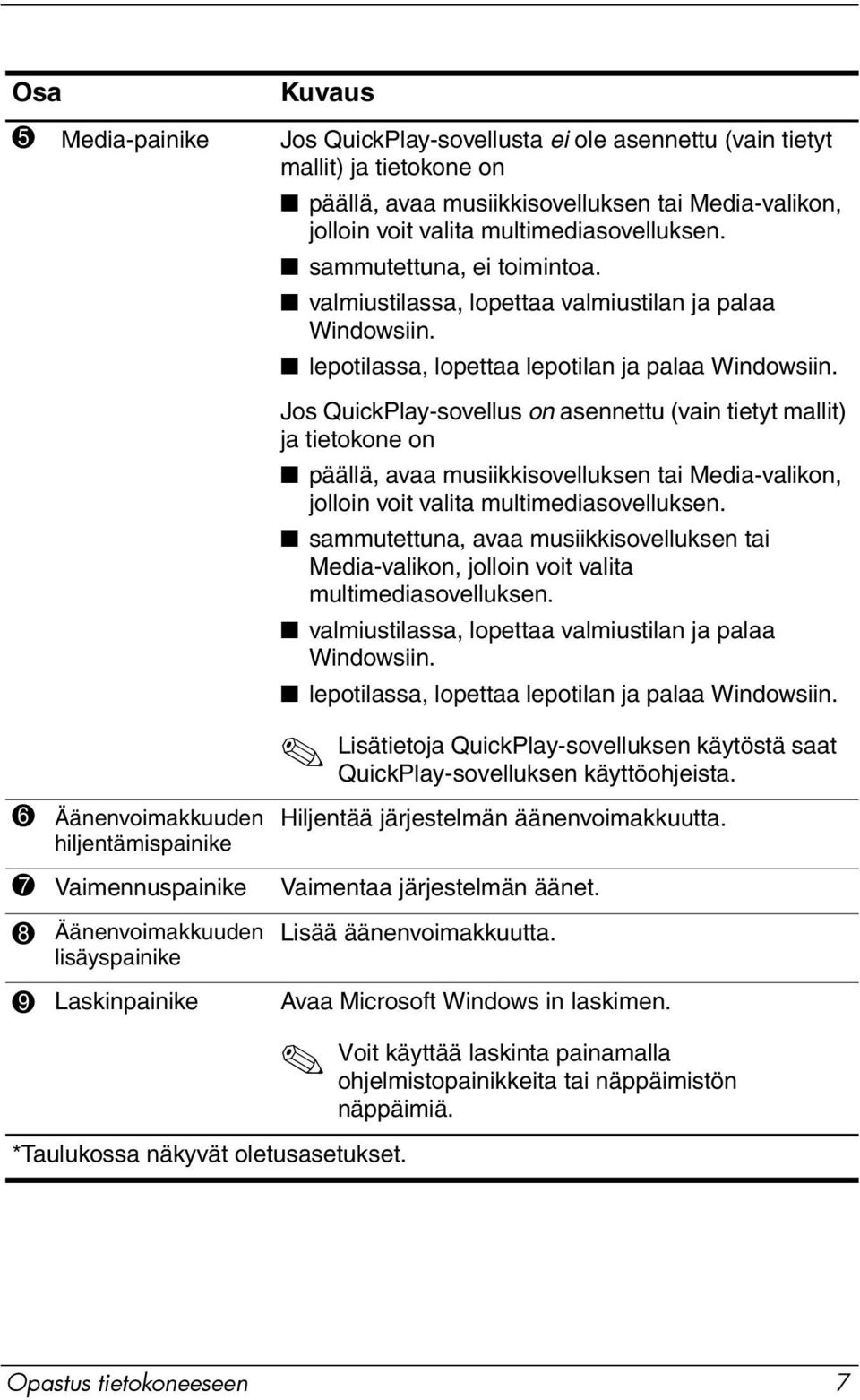

9 Osa 5 Media-painike Jos QuickPlay-sovellusta ei ole asennettu (vain tietyt mallit) ja tietokone on päällä, avaa musiikkisovelluksen tai Media-valikon, jolloin voit valita multimediasovelluksen. sammutettuna, ei toimintoa. valmiustilassa, lopettaa valmiustilan ja palaa Windowsiin. lepotilassa, lopettaa lepotilan ja palaa Windowsiin. Jos QuickPlay-sovellus on asennettu (vain tietyt mallit) ja tietokone on päällä, avaa musiikkisovelluksen tai Media-valikon, jolloin voit valita multimediasovelluksen. sammutettuna, avaa musiikkisovelluksen tai Media-valikon, jolloin voit valita multimediasovelluksen. valmiustilassa, lopettaa valmiustilan ja palaa Windowsiin. lepotilassa, lopettaa lepotilan ja palaa Windowsiin. Lisätietoja QuickPlay-sovelluksen käytöstä saat QuickPlay-sovelluksen käyttöohjeista. 6 Äänenvoimakkuuden Hiljentää järjestelmän äänenvoimakkuutta. hiljentämispainike 7 Vaimennuspainike Vaimentaa järjestelmän äänet. 8 Äänenvoimakkuuden lisäyspainike Lisää äänenvoimakkuutta. 9 Laskinpainike Avaa Microsoft Windows in laskimen. *Taulukossa näkyvät oletusasetukset. Voit käyttää laskinta painamalla ohjelmistopainikkeita tai näppäimistön näppäimiä. Opastus tietokoneeseen 7

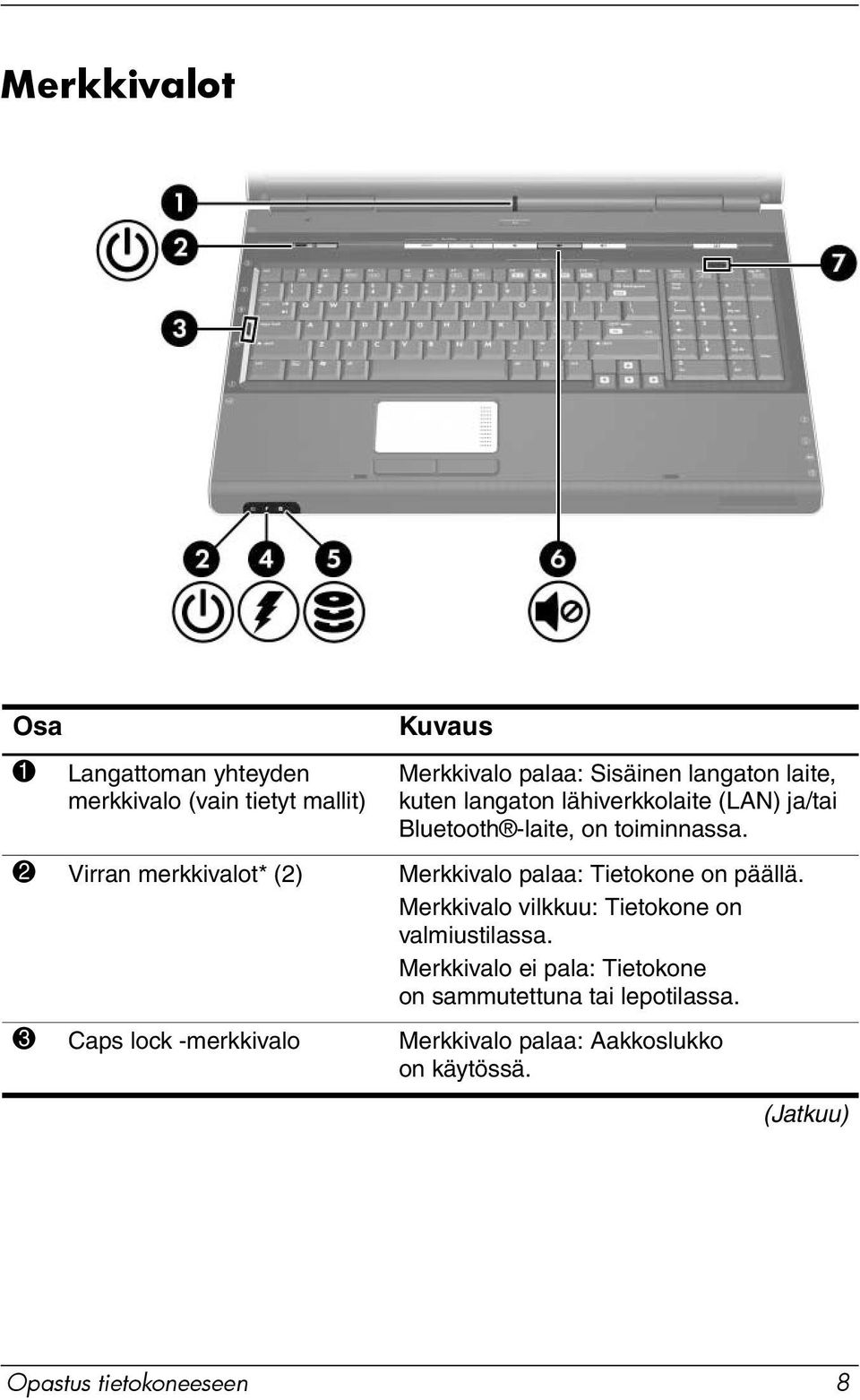

10 Merkkivalot Osa 1 Langattoman yhteyden merkkivalo (vain tietyt mallit) Merkkivalo palaa: Sisäinen langaton laite, kuten langaton lähiverkkolaite (LAN) ja/tai Bluetooth -laite, on toiminnassa. 2 Virran merkkivalot* (2) Merkkivalo palaa: Tietokone on päällä. Merkkivalo vilkkuu: Tietokone on valmiustilassa. Merkkivalo ei pala: Tietokone on sammutettuna tai lepotilassa. 3 Caps lock -merkkivalo Merkkivalo palaa: Aakkoslukko on käytössä. (Jatkuu) Opastus tietokoneeseen 8

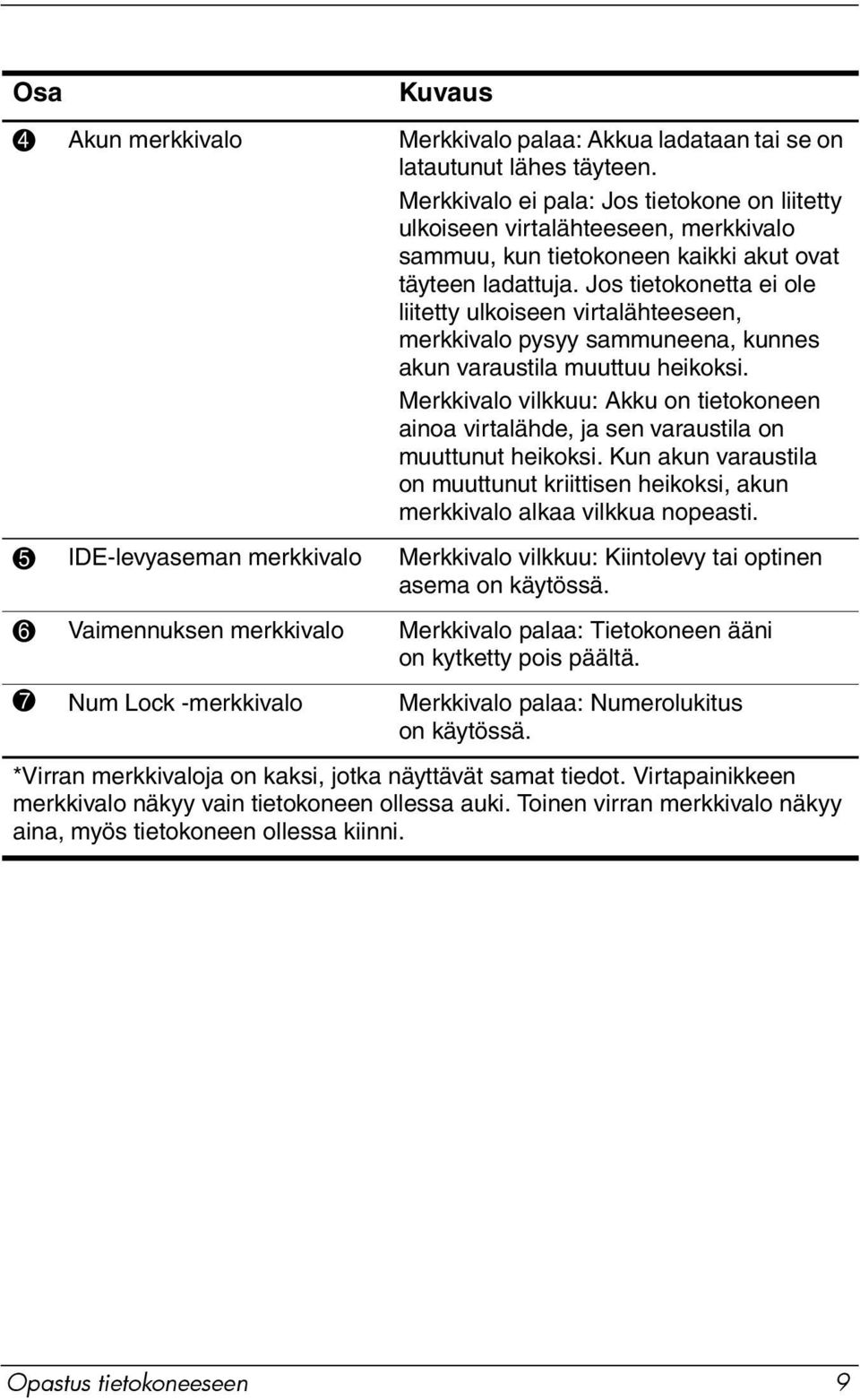

11 Osa 4 Akun merkkivalo Merkkivalo palaa: Akkua ladataan tai se on latautunut lähes täyteen. Merkkivalo ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täyteen ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, merkkivalo pysyy sammuneena, kunnes akun varaustila muuttuu heikoksi. Merkkivalo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustila on muuttunut heikoksi. Kun akun varaustila on muuttunut kriittisen heikoksi, akun merkkivalo alkaa vilkkua nopeasti. 5 IDE-levyaseman merkkivalo Merkkivalo vilkkuu: Kiintolevy tai optinen asema on käytössä. 6 Vaimennuksen merkkivalo Merkkivalo palaa: Tietokoneen ääni on kytketty pois päältä. 7 Num Lock -merkkivalo Merkkivalo palaa: Numerolukitus on käytössä. *Virran merkkivaloja on kaksi, jotka näyttävät samat tiedot. Virtapainikkeen merkkivalo näkyy vain tietokoneen ollessa auki. Toinen virran merkkivalo näkyy aina, myös tietokoneen ollessa kiinni. Opastus tietokoneeseen 9

12 Edessä olevat osat Osa 1 Näytön vapautussalpa Avaa tietokoneen. 2 Infrapunalinssi Muodostaa yhteyden tietokoneen lisävarusteena saatavaan kaukosäätimeen. 3 Kaiutin Toistaa järjestelmän äänet. Opastus tietokoneeseen 10

13 Takana olevat osat Osa 1 Vaijerilukon kiinnityspaikka Toimii tietokoneeseen lisävarusteena saatavan turvakaapelin kiinnityspaikkana. Vaijerilukko on suunniteltu torjumaan uhat, mutta sen avulla ei välttämättä pystytä estämään tietokoneen väärinkäyttöä tai varastamista. 2 RJ-11 (modeemi) -liitäntä Tähän liitäntään voidaan kytkeä modeemikaapeli. (Jatkuu) Opastus tietokoneeseen 11

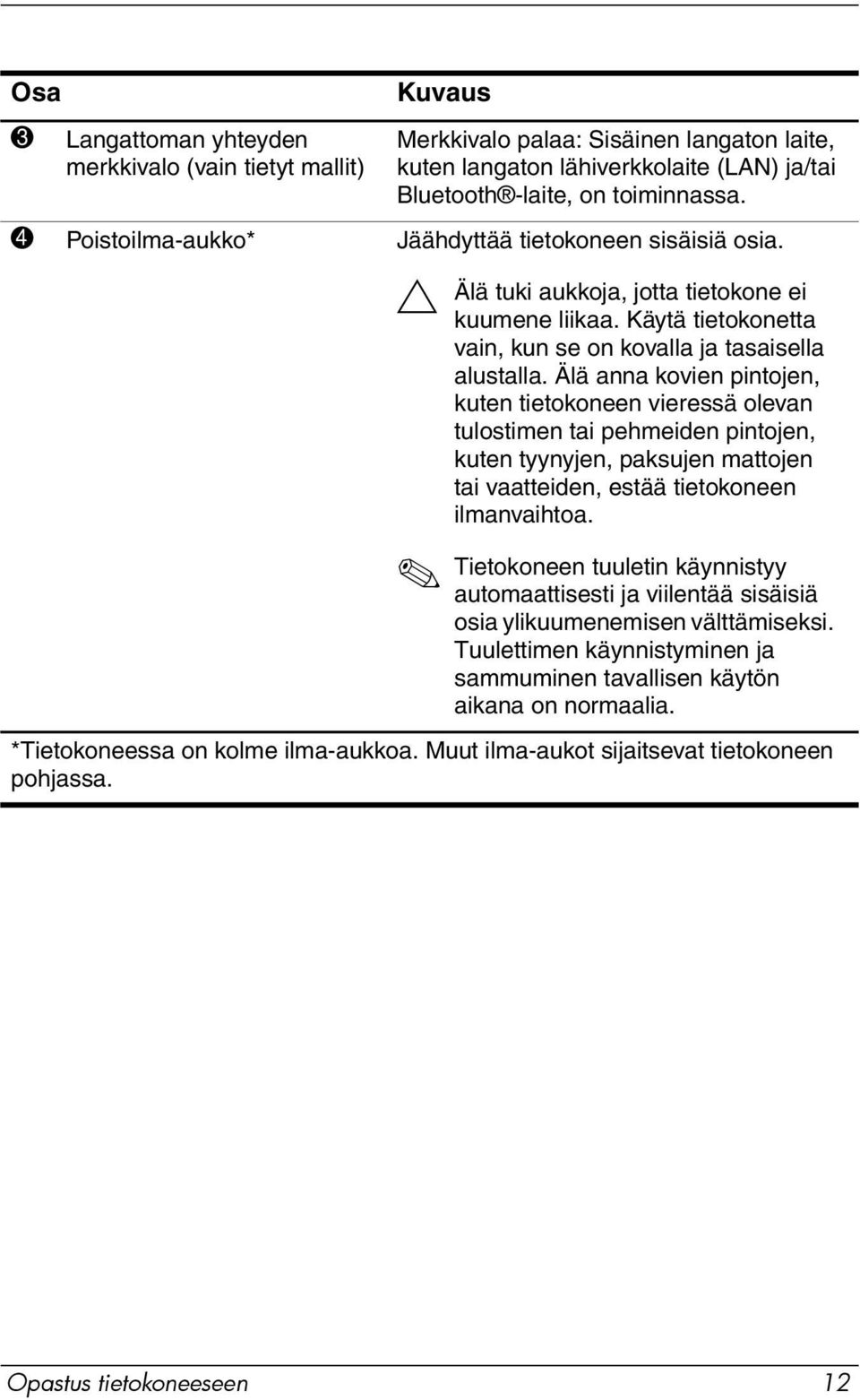

14 Osa 3 Langattoman yhteyden merkkivalo (vain tietyt mallit) Merkkivalo palaa: Sisäinen langaton laite, kuten langaton lähiverkkolaite (LAN) ja/tai Bluetooth -laite, on toiminnassa. 4 Poistoilma-aukko* Jäähdyttää tietokoneen sisäisiä osia. Ä Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain, kun se on kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan tulostimen tai pehmeiden pintojen, kuten tyynyjen, paksujen mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia ylikuumenemisen välttämiseksi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. *Tietokoneessa on kolme ilma-aukkoa. Muut ilma-aukot sijaitsevat tietokoneen pohjassa. Opastus tietokoneeseen 12

15 Oikealla sivulla olevat osat Osa 1 ExpressCard-paikka Tukee lisävarusteena saatavia ExpressCard/54- tai ExpressCard/34- kortteja. 2 Audiolähdön (kuulokkeiden) liitäntä Tästä liitännästä kuuluvat järjestelmän äänet stereona, jos siihen liitetään vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, kuulokemikrofoni tai television äänijohto. Tätä liitäntää voidaan käyttää myös S/PDIF-digitaaliäänilähtönä. 3 Äänitulon (mikrofonin) liitäntä Tähän voidaan liittää lisävarusteena saatava kuuloke- tai monomikrofoni. 4 USB-portit (2) Tähän voidaan liittää lisävarusteena saatava USB-laite. 5 Optinen asema Lukee optisen levyn. 6 Optisen aseman painike Avaa levykelkan. Opastus tietokoneeseen 13

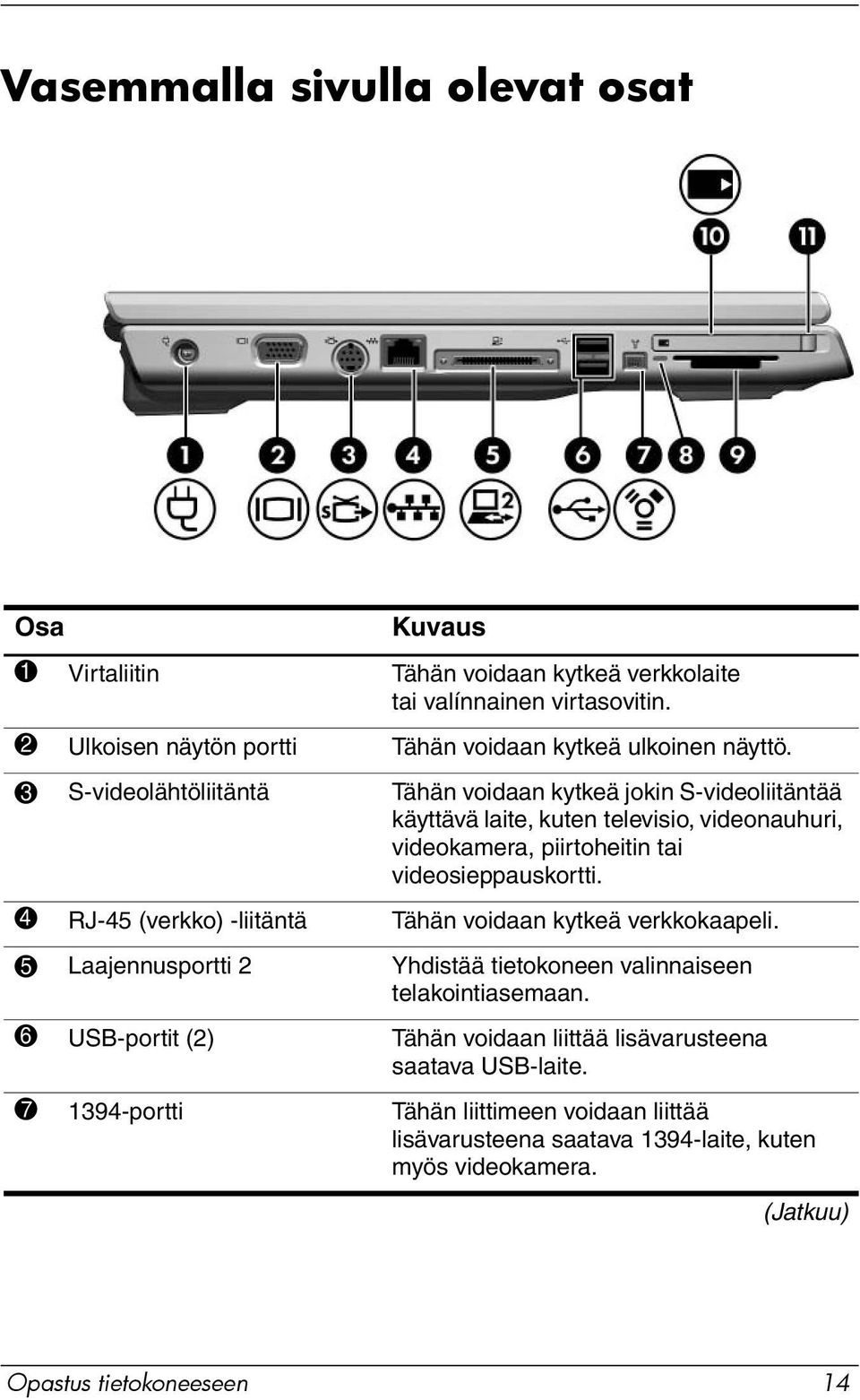

16 Vasemmalla sivulla olevat osat Osa 1 Virtaliitin Tähän voidaan kytkeä verkkolaite tai valínnainen virtasovitin. 2 Ulkoisen näytön portti Tähän voidaan kytkeä ulkoinen näyttö. 3 S-videolähtöliitäntä Tähän voidaan kytkeä jokin S-videoliitäntää käyttävä laite, kuten televisio, videonauhuri, videokamera, piirtoheitin tai videosieppauskortti. 4 RJ-45 (verkko) -liitäntä Tähän voidaan kytkeä verkkokaapeli. 5 Laajennusportti 2 Yhdistää tietokoneen valinnaiseen telakointiasemaan. 6 USB-portit (2) Tähän voidaan liittää lisävarusteena saatava USB-laite portti Tähän liittimeen voidaan liittää lisävarusteena saatava 1394-laite, kuten myös videokamera. (Jatkuu) Opastus tietokoneeseen 14

17 Osa 8 Digitaalisten tallennusvälineiden korttipaikan merkkivalo 9 Digitaalisten tallennusvälineiden korttipaikka Merkkivalo palaa: Digitaalisten tallennusvälineiden korttipaikassa olevaa korttia käytetään. Tukee seitsemää erilaista valinnaista digitaalista korttia: Secure Digital (SD) -muistikortti, Secure Digital Input/Output (SD I/O), MultiMediaCard, Memory Stick, Memory Stick Pro, SmartMedia-korttija xd-kuvakortti. - PC-korttipaikka Tukee lisävarusteena saatavia I- tai II-tyypin PC-kortteja. q PC-kortin vapautuspainike Vapauttaa PC-kortin PC-korttipaikasta. Opastus tietokoneeseen 15

18 Pohjassa olevat osat Osa 1 Akkupaikka* Paikka akkua varten. 2 Akun päävapautussalpa Vapauttaa akun akkupaikasta. 3 Muistimoduulipaikka Sisältää muistimoduulipaikat. (Jatkuu) Opastus tietokoneeseen 16

19 Osa 4 Kiintolevypaikka Paikka ensisijaista sisäistä kiintolevyä varten. Kiintolevypaikka tukee myös valinnaisen toissijaisen kiintolevyn käyttöä. 5 Poistoilma-aukot(2) Jäähdytysaukkojen kautta ilma voi kiertää tietokoneen sisällä ja jäähdyttää tietokoneen sisäisiä osia. Ä Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain, kun se on kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan valinnaisen tulostimen tai pehmeiden pintojen, kuten tyynyjen, paksujen mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia ylikuumenemisen välttämiseksi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. *Akut vaihtelevat malleittain. Tietokoneessa on kolme ilma-aukkoa. Yksi aukko sijaitsee tietokoneen takaosassa. Opastus tietokoneeseen 17

20 Näytön osat Osa 1 Näytön vapautussalpa Avaa tietokoneen. Opastus tietokoneeseen 18

21 Langattomat antennit (vain tietyt mallit) Joissakin tietokonemalleissa on ainakin kaksi langatonta antennia, jotka lähettävät ja vastaanottavat langattoman laitteen signaaleja. Antennit eivät näy tietokoneen ulkopuolelle. Parhaan mahdollisen signaalitason saavuttamiseksi pidä antennien välitön ympäristö esteistä vapaana. Alueellisista langatonta viestintää koskevista säädöksistä saat lisätietoja Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaasta. Opastus tietokoneeseen 19

22 Lisälaitteet Osa 1 Verkkolaite Muuntaa vaihtovirran tasavirraksi. 2 Virtajohto* Liittää verkkolaitteen pistorasiaan. 3 Akku* Huolehtii tietokoneen virransyötöstä, kun sitä ei ole liitetty ulkoiseen virranlähteeseen. *Akkujen ja virtajohtojen ulkonäkö vaihtelee alueittain ja maittain. Opastus tietokoneeseen 20

23 Tarrat Tietokoneeseen kiinnitetyt tarrat antavat sinulle tietoja ongelmanratkaisuun tai kun matkustat tietokoneen kanssa ulkomaille. Tarrojen ulkoasu ja sijainti vaihtelee malleittain. Huoltotarra sisältää tuotteen nimen, sarjanumeron (s/n) ja muita tiietokoneeseen liittyviä tietoja. Pidä näitä tietoja käsillä, kun otat yhteyttä asiakaspalveluun. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoft Certificate of Authenticity -aitoustodistus sisältää Microsoft Windowsin tuotetunnuksen. Tuotetunnusta voidaan tarvita käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Tämä todistus on kiinnitetty tietokoneen pohjaan. Sähkötarkastusviranomaisten ilmoitukset -tarra sisältää tietokonetta koskevia sähkötarkastusviranomaisten ilmoituksia. Sähkötarkastusviranomaisten ilmoitukset -tarra on kiinnitetty tietokoneen pohjaan. Modeemin hyväksyntätarra sisältää modeemiin liittyviä tietoja. Tarraan on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkkinnät, joissa modeemin käyttäminen on hyväksyttyä. Tätä tietoa tarvitaan käytettäessä tietokonetta ulkomailla. Modeemin hyväksyntätarra on kiinnitetty tietokoneen pohjaan. Langattoman laitteen hyväksyntätarra sisältää tietoa tiettyjen mallien kanssa käytettävistä valinnaisista langattomista laitteista sekä joidenkin maiden hyväksyntämerkinnät, joissa laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langatonta lähiverkkoa (WLAN) käyttävä laite tai valinnainen Bluetooth -laite. Jos tietokoneessa on useampi kuin yksi langaton laite, hyväksyntätarrat toimitetaan tietokoneen mukana. Tätä tietoa voidaan tarvita käytettäessä tietokonetta ulkomailla. Langattoman laitteen hyväksyntätarrat on kiinnitetty tietokoneen pohjaan. Opastus tietokoneeseen 21

24 2 Tekniset tiedot Käyttöympäristö Seuraavan taulukon käyttöympäristöä koskevista tiedoista voi olla apua, jos aiot käyttää tai kuljettaa tietokonetta epätavallisissa olosuhteissa. Tekijä Metrijärjestelmä USA Lämpötila Käytössä 10 C - 35 C 50 F - 95 F Poissa käytöstä -20 C - 60 C -4 F F Suhteellinen kosteus (tiivistymätön) Käytössä 10 % - 90 % 10 % - 90 % Poissa käytöstä 5 % - 95 % 5 % - 95 % Suurin korkeus (paineistamaton) Käytössä -15 m m -50 jalkaa jalkaa Poissa käytöstä -15 m m -50 jalkaa jalkaa Opastus tietokoneeseen 22

25 Nimellinen syöttöteho Tässä esitetyistä virrankäyttöön liittyvistä tiedoista on hyötyä, jos matkustat ulkomaille tietokoneen kanssa. Tietokonetta käytetään tasavirralla, jota saadaan vaihtovirta- tai tasavirtalähteestä. Vaikka tietokonetta voidaan käyttää itsenäisellä tasavirtalähteellä, on suositeltavaa käyttää tietokonetta vain HP:n toimittamalla tai hyväksymällä verkkolaitteella tai tasavirtajohdolla. Tämä tietokone voi käyttää tasavirtaa seuraavien määritysten mukaisesti: Syöttöteho Käyttöjännite Käyttövirta Nimellisarvo 18,5-19,0 voltin tasavirta 4,74 tai 4,9 A Tämä tuote on suunniteltu Norjassa käytettäviin tietotekniikan sähköjärjestelmiin, joiden vaihejännitteen tehollisarvo on korkeintaan 240 V. Opastus tietokoneeseen 23

26 Laajennusporttien tuloja lähtösignaalit Tässä kohdassa esitetyistä laajennusporttien signaaleihin liittyvistä tiedoista voi olla hyötyä, jos aiot käyttää jotakin valinnaista tietokoneen laajennusporttiin liitettävää laajennustuotetta. Laajennusportti on kuvattu osassa "Vasemmalla sivulla olevat osat". Seuraavassa taulukossa on esitetty tietokoneen laajennusportin tukemat tulo- ja lähtösignaalit. Toiminto USB 2.0 Tuki Kyllä 10/100 Ethernet Kyllä Gigabitin Ethernet IEEE 1394 (4-nastainen portti) IR-portti (vain kaukosäädintä varten) Virransyöttö TV-komposiittiliitäntä* S-Video-TV-liitäntä TV-komponenttiliitäntä S/PDIF-ääniliitäntä DVI Kuulokkeiden tai kaiuttimen äänilähtöliitäntä Mikrofonin äänituloliitäntä *Vaatii valinnaisen laajennustuotteen käyttöä. Ei Kyllä Kyllä enintään W Kyllä Kyllä Ei Kyllä Ei Kyllä Kyllä Opastus tietokoneeseen 24

27 Hakemisto (RJ-45) verkkoliitäntä portti 14 A aakkoslukon merkkivalo 8 akku, tunnistaminen 20 akkupaikka 21 akun merkkivalo, tunnistaminen 9 akun vapautussalpa 16 antennit 19 asemat, optiset 13 audiolähdön (kuulokkeiden) liitäntä 13 aukot, poistoilma 12, 17 C Certificate of Authenticity -aitoustodistustarra 21 D digitaaliset kortit 15 Digitaalisten tallennusvälineiden korttipaikan merkkivalo 15 Digitaalisten tallennusvälineiden korttipaikka, sijainti 15 DVD-painike 6 E ExpressCard-paikka 13 F fn-näppäin 2 H huoltotarra 21 I IDE-aseman merkkivalo 9 IEEE portti 14 infrapunalinssi 10 K kaapelit RJ-11 (modeemi) 14, 20 RJ-45 (verkko) 14 kaiuttimet 10 kiintolevypaikka, tunnistaminen 17 korkeutta koskevat tiedot 22 kosketusalusta 4 kosteutta koskevat tiedot 22 kuuloke (audiolähtö) -liitäntä 13 kytkimet näyttö 5 tunnistaminen 5 Opastus tietokoneeseen Hakemisto 1

28 käyttöjärjestelmä Microsoft Certificate of Authenticity -aitoustodistustarra 21 tuotetunnus 21 käyttöympäristöä koskevat tiedot 22 L laajennusportti 2 14, 24 langattoman laitteen hyväksyntätarra 21 langattoman laitteen merkkivalo 8, 12 langattoman laitteen painike 5 langattomat antennit 19 laskinpainike 7 liittimet virta 14 liitännät audiolähtö (kuulokkeet) 13 RJ-11 (modeemi) 11 RJ-45 (verkko) 14 S-videolähtö 14 äänitulon (mikrofonin) liitäntä 13 lukko, vaijerilukko 11 lämpötilaa koskevat tiedot 22 M Media-painike 7 Memory Stick 15 Memory Stick Pro 15 merkkivalot aakkoslukko 8 akku 9 Digitaalisten tallennusvälineiden korttipaikka 15 IDE-asema 9 langaton 8, 12 numerolukitus 9 vaimennus 9 virta 8 Microsoft Certificate of Authenticity -aitoustodistustarra 21 mikrofonin (audiotulon) liitäntä 13 modeemikaapeli 14 modeemin hyväksyntätarra 21 muistimoduulipaikka 16 muistipaikat, muistimoduuli 16 MultiMediaCard 15 N nimellisen syöttötehon tiedot 23 numerolukituksen merkkivalo 9 näppäimet esc 2 fn 2 näppäimistö 3 toiminto 3 Windows 2 Windowssovellusnäppäin 3 näppäimistön näppäimet 3 näytön kytkin, tunnistaminen 5 näytön portti, ulkoinen 14 näytön vapautussalpa 10, 18 Opastus tietokoneeseen Hakemisto 2

29 O optinen asema, tunnistaminen 13 optisen aseman painike 13 osat etuosa 10 näyttö 18 oikea sivu 13 pohja 16 päällä olevat 2 takana olevat 11 vasen sivu 14 P paikat akku 16, 21 digitaaliset tallennusvälineet 15 ExpressCard 13 kiintolevy 17 muistimoduuli 16 PC-kortti 15 vaijerilukko 11 painikkeet DVD 6 Kosketusalusta 4 langaton 5 laskin 7 Media 7 optinen asema 13 PC-kortin vapautus 15 vaimennus 7 virta 6 äänenvoimakkuus 7 PC-kortin vapautuspainike 15 PC-korttipaikka 15 poistoilma-aukot 12, 17 portit laajennusportti 2 14 ulkoinen näyttö 14 USB 13, 14 R RJ-11 (modeemi) -liitäntä 11 RJ-45 (verkko) -liitäntä 14 S salvat akun vapautus 16 näytön vapautus 10, 18 sarjanumero, tietokone 21 Secure Digital (SD) -muistikortti 15 SmartMedia (SM) -kortti 15 sovellusnäppäin, Windows 3 S-videolähtöliitäntä 14 sähkötarkastusviranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 21 modeemin hyväksyntätarra 21 Sähkötarkastusviranomaist en ilmoitukset -tarra 21 Opastus tietokoneeseen Hakemisto 3

30 T tarrat Bluetooth 21 huoltotarra 21 langattoman laitteen hyväksyntätarra 21 Microsoft Certificate of Authenticity -aitoustodistus 21 modeemin hyväksyntä 21 sähkötarkastusviranomaist en ilmoitukset 21 WLAN 21 tekniset tiedot käyttöympäristö 22 nimellinen syöttöteho 23 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 21 modeemin hyväksyntätarra 21 ympäristöä koskevat tiedot 23 toimintonäppäimet 3 tuotenimi ja -numero, tietokone 21 tuotetunnus 21 U ulkoisen näytön portti 14 USB-portit, tunnistaminen 13, 14 V vaijerilukon kiinnityspaikka 11 vaimennuksen merkkivalo 9 vaimennuspainike 7 valinnainen virtasovitin 14 vapautuspainike, PC-korttipaikka 15 vapautussalpa akku 16 näyttö 10, 18 verkkokaapeli 14 verkkolaite, tunnistaminen 20 vieritysalueet, kosketusalusta 4 virran merkkivalo 8 virtajohto 20 virtajohto, tunnistaminen 20 virtaliitin 14 virtapainike 6 W Windows-näppäin 2 Windows-sovellusnäppäin 3 WLAN-tarra 21 X xd-kuvakortti 15 Y ympäristöä koskevat tiedot 22 Ä äänenvoimakkuuspainikkeet 7 äänitulon (mikrofonin) liitäntä 13 Opastus tietokoneeseen Hakemisto 4

31 Copyright 2005 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröityjä tavaramerkkejä. SD-logo on omistajansa tavaramerkki. Bluetooth on omistajansa tavaramerkki ja Hewlett-Packard Company käyttää sitä lisenssillä. Tämän oppaan tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä oppaassa mahdollisesti olevista teknisistä tai toimituksellisista virheistä tai puutteista. Opastus tietokoneeseen Ensimmäinen painos, lokakuu 2005 Oppaan osanumero:
