1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

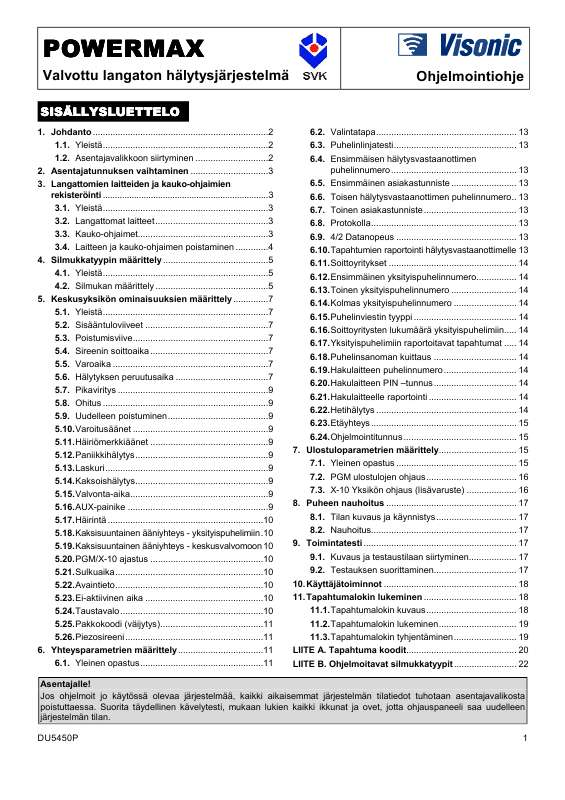

2 Käsikirjan tiivistelmä Asentajatunnuksen vaihtaminen Langattomat laitteet Kauko-ohjaimet Laitteen ja kauko-ohjaimen poistaminen Silmukkatyypin määrittely Yleistä Silmukan määrittely...

3 .5 5. Keskusyksikön ominaisuuksien määrittely Yleistä Sisääntuloviiveet Poistumisviive Sireenin soittoaika Varoaika Hälytyksen peruutusaika Pikaviritys

4 Ohitus Uudelleen poistuminen Varoitusäänet Häiriömerkkiäänet Paniikkihälytys Laskuri Kaksoishälytys Valvonta-aika.

5 AUX-painike Häirintä Kaksisuuntainen ääniyhteys - yksityispuhelimiin Kaksisuuntainen ääniyhteys - keskusvalvomoon PGM/X-10 ajastus Sulkuaika Avaintieto Ei-aktiivinen aika

6 24.Taustavalo Pakkokoodi (väijytys) Piezosireeni Yhteysparametrien määrittely Yleinen opastus Valintatapa Puhelinlinjatesti Ensimmäisen hälytysvastaanottimen puhelinnumero

7 Ensimmäinen asiakastunniste Toisen hälytysvastaanottimen puhelinnumero Toinen asiakastunniste Protokolla /2 Datanopeus Tapahtumien raportointi hälytysvastaanottimelle Soittoyritykset Ensimmäinen yksityispuhelinnumero Toinen yksityispuhelinnumero Kolmas yksityispuhelinnumero Puhelinviestin tyyppi Soittoyritysten lukumäärä yksityispuhelimiin Yksityispuhelimiin raportoitavat tapahtumat Puhelinsanoman kuittaus..

8 Hakulaitteen puhelinnumero Hakulaitteen PIN tunnus Hakulaitteelle raportointi Hetihälytys Etäyhteys Ohjelmointitunnus Ulostuloparametrien määrittely Yleinen opastus PGM ulostulojen ohjaus X-10 Yksikön ohjaus (lisävaruste)...

9 Puheen nauhoitus Tilan kuvaus ja käynnistys Nauhoitus Toimintatesti Kuvaus ja testaustilaan siirtyminen Testauksen suorittaminen Käyttäjätoiminnot Tapahtumalokin lukeminen Tapahtumalokin kuvaus

10 Tapahtumalokin lukeminen Tapahtumalokin tyhjentäminen LIITE A. Tapahtuma koodit LIITE B. Ohjelmoitavat silmukkatyypit Ohjelmointiohje Asentajalle! Jos ohjelmoit jo käytössä olevaa järjestelmää, kaikki aikaisemmat järjestelmän tilatiedot tuhotaan asentajavalikosta poistuttaessa. Suorita täydellinen kävelytesti, mukaan lukien kaikki ikkunat ja ovet, jotta ohjauspaneeli saa uudelleen järjestelmän tilan. DU5450P 1 1. JOHDANTO 1.1 Yleistä Suosittelemme PowerMaxin ohjelmointia ennen käyttöpaikalle asennusta. Käyttöjännite saadaan joko varmistusparistosta tai virtalähteellä. Asennusvalikkoon pääsee vain asentajakoodilla, joka tehdasasetuksena on 9!9!9!9. Vaihda asentajakoodi välittömästi sellaiseksi jonka vain sinä tiedät (Katso kappale 2). Ohjelmoinnin aikana tarvitset pääasiassa seuraavia viittä näppäintä: eteenpäin valitun valikon sisällä taaksepäin valitussa valikossa liikutaan ohjelmointivalikossa taso alaspäin tai vahvistetaan valinta liikutaan ohjelmointivalikossa yksi taso ylöspäin välitön palaaminen asentajavalikon päätasolle Ohjelmoinnin aikana kuulet seuraavia ääniä: Yksi piippaus kuuluu aina kun näppäintä painetaan. Kaksi piippausta ilmoittaa, että palattiin automaattisesti (ajan kuluessa) normaaliin toimintatilaan. Onnistunut merkkiääni (- - - ) ilmoittaa toiminnan onnistuneen. Surullinen merkkiääni () ilmoittaa väärästä valinnasta. merkkiääni" soi, jos asentajakoodi oli oikein ja näytölle tulee teksti 1. ASENTAJAKOODI Olet päässyt nyt ohjelmointivalikon ensimmäiselle tasolle. Kappaleissa 2-10 on kerrottu yksityiskohtaisesti jokaisesta valinnasta. Huom. katso kuvaa 2, joka kertoo niistä asioista, joita ei kuvassa 1 ole. D. <SEUR> -näppäimellä valikon numerot kasvavat ja <BACK> -näppäimellä pienenevät. E. <AWAY> -näppäimellä pääsee pois asentajatilasta "<OK> POISTU" tilaan. F. Painamalla <OK> palataan normaaliin toimintatilaan. # 1.2 Asentajavalikkoon siirtyminen Asentajavalikon rakenne ja siinä liikkuminen on kuvattu kuvissa 1 ja 2. Toimi seuraavasti: A. Paina <SEUR> näppäintä kunnes näytöllä lukee: ASENTAJATILA B. Valitse asentajatila painamalla <OK> -näppäintä. Seuraavaksi kysytään asentajatunnusta. C. Anna voimassa oleva asentajatunnus (9!9!9!9) jos valikkoon mennään ensimmäistä kertaa. "Onnistunut Kuva 1: Asentajatilaan siirtyminen Kuva 2. Asentajavalikossa liikkuminen 2 DU5450P 2. ASENTAJATUNNUKSEN VAIHTAMINEN A. Kun on onnistuneesti päästy asentajatilaan, näytöllä lukee C. Anna 4-numeroinen luku. Neljännen numeron jälkeen kohdistin lopettaa vilkkumisen. Varoitus! Tunnuksen "0000" käyttö on kielletty. D. Paina <OK>. "Onnistunut" merkkiääni kuuluu ja näytöllä lukee 1. ASENTAJAKOODI B. Vaihtaaksesi asentajakoodin paina <OK> -näppäintä. Vanha asentajatunnus näytetään (ensimmäisellä kerralla tehdasasetus): 1. ASENTAJAKOODI E. Voit nyt <SEUR> tai <BACK> -näppäimillä valita asentajavalikon muun kohdan. ASENT. KOODI 9999 Kohdistin vilkkuu asentajatunnuksen numeron kohdalla. ensimmäisen 3. LANGATTOMIEN LAITTEIDEN JA KAUKO-OHJAIMIEN REKISTERÖINTI 3.1 Yleistä Rekisteröinnissä on kaksi alavalikkoa: % rekisteröidään langattomat ilmaisimet % rekisteröidään kauko-ohjaimet (moninäppäimisiä CodeSecure lähettimiä) Katso kohdista 3.2 ja 3.3. kuinka rekisteröinti tapahtuu. Huom! CodeSecure lähettimiä käytetään pääasiassa virittämiseen ja pois kytkemiseen ja niitä ei voi rekisteröidä silmukkaan. Käytä silmukkaan liitettäviksi lähettimiksi ei-codesecure langattomia laitteita. F. Paina <OK>. Näyttö kehottaa sinua suorittamaan lähetyksen valitulta langattomalta laitteelta: LÄHETÄ NYT G. Suorita lähetys valitulta laitteelta seuraavasti: Poistamalla asettamasi suojus infrapunailmaisimen linssin edestä, tai Erottamalla magneetit toisistaan, tai Painamalla kauko-ohjaimen painiketta, tai Painamalla palovaroittimen testipainiketta H.

11 Onnistuneen lähetyksen merkiksi kuuluu "Onnistunut" merkkiääni" ( ) ja näytölle tulee teksti 3.2 Langattomat laitteet Langattomia laitteita ovat erilaiset langattomat PowerCode ilmaisimet ja kädessä pidettävät erityiset lähettimet. Hälyttimen keskusyksikölle on opetettava jokaisen tällaisen laitteen yksilöintitunnus (ID), jotta se pystyy valvomaan niitä, vastaanottamaan niiden signaalin ja vastaamaan asiaan kuuluvasti. Kerää kaikki opetettavat laitteet yhteen paikkaan ja varmista että niissä on paristo asennettuna. % Peitä ilmaisimien ja kaksoisilmaisimien linssi % Kiinnitä magneetit pareiksi, vaikka kumilenkeillä, jotta ne eivät lähetä väärään aikaan. Langattomat laitteet opetetaan seuraavasti: A. Kun olet päässyt asentajavalikkoon (ks. kappale 1), näytössä lukee "1. VAIHDA AS.KOODI". B. Paina <SEUR>. Lähettimet tila on valittu ja näytöllä lukee Silmukka nr: LÄHETTIMET C. Paina <OK>, niin pääset alavalikkoon, määritellään langattomat laitteet. Näytöllä lukee jossa OPETA ILMAISIN D. Painamalla <OK> lukee ruudulla: Oikeaan reunaan ilmestyy tumma neliö merkiksi että valittu laite on opetettu silmukkaan 4. Huom: Jos sama laite on jo määritelty toiseen silmukkaan, kuuluu "Onnistunut" merkkiääni kaksi kertaa. I. Tästä kohdasta voit jatkaa usealla eri tavalla: Jos haluat opettaa toisen laitteen toiseen silmukkaan, valitse seuraava silmukka - ylöspäin (5&6&7... ) painamalla && <SEUR> -näppäintä - alaspäin (3&2&1...) painamalla && <BACK> -näppäintä - Painamalla <HOME> -näppäint ä ja <haluamasi silmukan numero>. Jatka tästä yo. esimerkie> -näppäintä ja <haluamasi silmukan numero>. Jatka tästä yo. esimerkin mukaan. Kauko-ohjaimen poistaminen (ID) kerrotaan kappaleessa 3.4. Päävalikkoon pääset palaamaan <AWAY> -näppäimellä. Näytöllä lukee <OK> POISTU Tästä voi valita minkä tahansa asennusvalikon kohdan <SEUR> tai <BACK> -näppäimillä. 4 DU5450P 4. SILMUKKATYYPIN MÄÄRITTELY 4. 1 Yleistä Tässä tilassa voit määritellä jokaiselle PowerMaxin 29 langattomasta silmukasta yhden yhdeksästä vaihtoehdosta. Lisäksi voit nimetä jokaisen silmukan ja määritellä toimiiko silmukassa ovikello silloin kun hälytin ei ole viritetty. Seuraavalla sivulla on lista tehdasasetuksista. Voit täyttää tyhjän sarakkeen ennen kuin aloitat ohjelmoida omia määrittelyjäsi. Päästäksesi SILMUKAT -valintaan, toimi seuraavasti: A. Kun saavut asennusvalikkoon (katso kappale 1), näytöllä lukee "1. ASENTAJAKOODI". B. Paina <SEUR> näppäintä kaksi kertaa. Kolmannessa valinnassa lukee: 3. SILMUKAT Nähdäksesi kokonaiskuvan ohjelmointiprosessista, katso kuvaa 3. Voit käyttää kaaviota myös ainoana ohjeena sen sijaan että suoritat toiminnot askelaskeleelta ohjeen mukaisesti. Muista! 1. Viiveellinen silmukka on aina myös kuorisilmukka. 2. Kaikissa kotona silmukoissa on seuraaja toiminto tulo- ja lähtoviiveiden aikana. Silmukkatyypit on selitetty tämän ohjelmointiohjeen liitteessä B. Silmukoiden nimet Ullakko Takaovi Kellari Kylpyhuone Makuuhuone Lasten huone Komero Lasten huone2 Ruokailu Alakerta Hätä Palo Etuovi Autotalli Autotallin ovi Makuuhuone3 Eteinen Keittiö Kodinhoitohuone Olohuone Sauna Makuuhuone2 Toimisto Yläkerta Varasto Ulkoalue Huone1 Huone2 Huone3 Kuva 3. Silmukoiden määrittelykaavio 4.2 Silmukan määrittely "3. SILMUKAT" kohdasta jatketaan seuraavasti: A. Paina <OK>. Näytöllä lukee C. Paina <OK>. Näytöllä lukee Silmukka nr: B. Oletetaan, että haluat määritellä silmukan 7 asetuksia. Silmukan valitset yksinkertaisesti näppäilemällä numerot 0 ja 7, jolloin näyttö muuttuu: S07:TYYPPI D. Nyt voit antaa silmukkatyypin numeron (katso kuvan 3 listaa) ja paina <OK>. Jos esim. näppäilit <5> ja <OK>, lukee näytöllä 5. 24h äänetön Huom. Jos painat <OK> antamatta numeroa, näkyy näytöllä ko. silmukan nykyinen määrittely ja tumma neliö oikeassa reunassa. Sitten voit <SEUR> näppäimellä selata kaikkien silmukkamäärittelyjen luetteloa. E. Näytöllä oleva valinta hyväksytään <OK> näppäimellä. Tumma neliö ilmestyy näytön oikeaan reunaan: Silmukka nr: 07 Jos näytön oikeassa reunassa ei ole tummaa neliötä, silmukkaan ei ole vielä rekisteröity ilmaisinta. Jos tumma neliö on, silmukkaan on määritelty langaton laite. DU5450P h äänetön F. Paina vielä kerran <OK> varmistaaksesi valinnan. "Onnistunut" merkkiääni soitetaan ja valintasi tallentuu muistiin. Näytöllä lukee: ovikello päällä tai: "ovikello pois" Arvoa vaihdetaan <SEUR> näppäimellä. K. Paina <OK> hyväksyessäsi valinnan "Onnistunut" merkkiääni soitetaan. Paina <OK> kaksi kertaa. "Onnistunut" merkkiäänisoi ja näytölle ilmestyy: S07:NIMI G. Valitse seuraavaksi silmukkaa kuvaava nimi 29 nimen vaihtoehdosta (katso listaa kuvassa 3). Huom. Jos painat <OK> antamatta numeroa, näytetään silmukan nykyinen nimi ja oikean reunan tumma neliö. Voit selata nimiluetteloa <SEUR> -näppäimellä. H. Kun annoit numeron (esim. 13), muuttuu näyttö seuraavaksi: Silmukka nr: 07 L. Seuraavaksi voit jatkaa usealla eri tavalla: Ylöspäin (8&9&10...) valikossa <SEUR> && näppäimellä Alaspäin (6&5&4... ) valikossa <BACK> && näppäimellä Toistamalla kohdat C K kaikkien muiden käyttämiesi silmukoiden kohdalla. <AWAY> -näppäimellä palaat takaisin päävalikkoon kehotteeseen: Etuovi I. Painamalla <OK>, hyväksyt nimen ja tumma neliö ilmestyy näytön oikeaan reunaan. Paina vielä kerran <OK>, niin "Onnistunut" merkkiääni soitetaan ja valinta talletetaan laitteen muistiin.

12 Näytöllä lukee: <OK> POISTU Nyt voit valita minkä tahansa asennusvalikon kohdan <SEUR> tai <BACK> -näppäimillä. S07:OVIKELLO J. Paina <OK>. Voit määritellä toimiiko silmukka ovikellona silloin kun hälytin ei ole päällä. Näytöllä lukee: OLETUSARVOT JA OHJELMOIDUT SILMUKKAMÄÄRITTELYT Silmukan Silmukan tyyppi Silmukan nimi numero Oletusarvo Ohjelmoitu Oletusarvo Ohjelmoitu 1 Viive 1 Etuovi 2 Viive 1 Autotalli 3 Viive 2 Autotallinovi 4 Kuori Takaovi 5 Kuori Lasten huone 6 Kotona Toimisto 7 Kotona Ruokailu 8 Kuori Ruokailu 9 Kuori Keittiö 10 Kuori Olohuone 11 Kotona Olohuone 12 Kotona Makuuhuone 13 Kuori Makuuhuone 14 Kuori Makuuhuone3 15 Kotona Makuuhuone2 16 Kuori Makuuhuone1 17 Kuori Kodinhoitohuone 18 Kuori Sauna 19 Kuori Kellari 20 Palo Palo 21 Palo Palo 22 Hätä Hätä 23 Hätä Hätä 24 24t/äänetön Kellari 25 24t/äänetön Toimisto 26 24t/kuuluva Ullakko 27 24t/kuuluva Lasten huone2 28 ohjaus Ulkoalue 29 ohjaus Eteinen 30 ohjaus Varasto Ovikello K/E *Huom: Kaikki silmukat ovat oletuksena ilman ovikellotoimintoa. Laita oma valintasi viimeiseen sarakkeeseen ja ohjelmoi sen mukaan. 6 DU5450P 5. KESKUKSEN OMINAISUUKSIEN MÄÄRITTELY 5.1 Yleistä A. Tilan kuvaus Tämä ohjelmointitila antaa sinulle mahdollisuuden määritellä hälyttimen ohjausyksikön ominaisuudet asiakaskohtaisesti. Kuvassa 4 on yleiskuva ohjelmoinnin kulusta. Voit käyttää kuvaajaa ainoana ohjelmointiohjeena tai suorittaa ohjelmoinnin askel askeleelta kirjoitetun tekstin mukaan. B. Siirtyminen järjestelmän määrittelytilaan Päästäksesi määrittelemään järjestelmän ominaisuuksia, toimi seuraavasti: % Asennusvalikkoon tultuasi (katso ohje kappaleesta 1), näytöllä lukee "1. ASENTAJAKOODI". % Paina <SEUR> näppäintä kunnes tulet valinnan 4 kohdalle: Viiveiden pituudet määritellään muistipaikkoihin 1 (sisääntuloviive 1) ja 2 (sisääntuloviive 2). Viive voi olla 00, 15, 30, 45, 60, 180 ja 240 sekuntia. Kun on valittu muistipaikka numero 01, näytöllä lukee 01:T U L O V I I V E 1 Valitse haluttu arvo kuten yo. kerrottiin. Kun valinta on tehty, paina <SEUR>, niin pääset muistipaikkaan 2. Jatka samalla tavalla kuin muistipaikassa 1. Kun valinta on tehty, paina <SEUR>, niin pääset muistipaikkaan Poistumisviive Poistumisviive mahdollistaa käyttäjän virittää hälytin ja poistua suojatulta alueelta tiettyä reittiä tiettyjen ovien kautta aiheuttamatta hälytystä. Harvahko piipitys alkaa kun järjestelmä on viritetty. Poistumisviiveen lopussa 10 sekunnin ajan piipitys on nopeampaa. Muistipaikassa 3 määritellään poistumisviiveen arvoksi joko 30, 60, 90, 120, 180 tai 240 sekuntia. Muistipaikan 03 valinnan aikana näytöllä lukee 4.JÄRJ.ASETUKSET % Valitse ko. määritys <OK> näppäimellä. Ensimmäinen muistipaikka on valittu ja näytöllä lukee: 01 : T U L O V I I V E 1 % Paina <SEUR> tai <BACK> näppäimiä kunnes näytöllä lukee haluamasi arvo ko. määrittelylle (katso neliöt kuvassa 4). C. Ohjelmointitapa Valinnoissa, joissa on monta valintaa, ohjelmoiminen tapahtuu seuraavasti. Kun muistipaikka on valittu, sen numero ja nimi näytetään ao. esimerkin mukaisesti: 03:P O I S T U M I S A I K A Valitse haluamasi toiminto kpl 5.1 mukaisesti. 5.4 Sireenin soittoaika Sireenin soittoaika määrää kuinka kauan kello tai sireeni soi hälytyksen tapahtuessa. Soittoaika alkaa sireenilähdön aktivoituessa. Annetun ajan jälkeen sireeni lopettaa huutamisen automaattisesti. Sallitut arvot: 01, 04, 08, 10, 15 ja 20 minuuttia. Muistipaikan 04 valinnan aikana näytöllä lukee 03:P O I S T U M I S A I K A Kun painat <OK>, niin näytöllä näkyy muistissa oleva tieto ja tumma neliö näytön oikeassa reunassa: Poistuminen 45s Jos sinä hyväksyt tämän arvon, niin paina <OK>. "Onnistunut" merkkiääni soitetaan ja näyttö palaa näyttämään juuri valittua numeroa ja nimeä. Jos et hyväksy valintaa, vaihda arvoa <SEUR> tai <BACK> näppäimillä. Jos arvoa ei ole talletettu muistiin, niin näytön oikea reuna on ilman tummaa neliötä seuraavasti: 04:SIREENI Valitse haluamasi arvo kpl 5.1 mukaisesti. 5.5 Varoaika Tässä määritellään ajan pituus, jolloin järjestelmällä on mahdollisuus perua hälytys. PowerMaxille määritellään varoaika, joka alkaa hälytyksen havaitsemisesta. Varoajan aikana, summeri antaa varoitusäänen mutta sireeni jää hiljaiseksi ja hälytystä ei raportoida. Jos käyttäjä kytkee hälyttimen pois päältä sallitun varoajan kuluessa, hälytys poistetaan. Sallitut arvot ovat: 00,15, 30, 45, 60, 180, 240 sekuntia. Valittaessa muistipaikka 5, näytöllä lukee: Poistuminen 90s Valitse arvo painamalla <OK>. Tumma neliö näkyy näytön oikeassa reunassa. Uusi <OK> näppäimen painaminen tallettaa valitsemasi arvon muistiin "Onnistunut" merkkiääni soi ja muistipaikan numero ja nimi näytetään. <SEUR> ja <BACK> näppäimillä valitset toisen muistipaikan. 05:VAROAIKA Valitse haluamasi arvo kappaleen 5.1 ohjeiden mukaisesti. 5.6 Hälytyksen peruutusaika Hälytyksen peruutusaika alkaa siitä, kun hälytystieto raportoidaan hälytysvastaanottimelle. Jos käyttäjä peruuttaa hälytyksen annetun ajan kuluessa, lähetetään hälytysvastaanottimelle hälytyksen peruutus komento. Sallitut arvot: 1, 5, 15, 60 minuuttia, 4 tuntia, hälytyksen peruutus kielletty Valittaessa muistipaikka 6, näytöllä lukee: 5.2 Sisääntuloviiveet Kaksi eri sisääntuloviivettä sallii käyttäjän sisälle tulemisen vartioituun tilaan (vaikka hälytin on viritetty) kahden eri oven kautta aiheuttamatta hälytystä. Käyttäjän tulee kytkeä hälytin pois päältä ennen sisääntuloviiveen loppumista. Matala-taajuinen varoitusääni alkaa kuulua kun ovi avataan. Tämä jatkuu kunnes ääni muuttuu nopeammaksi viiveen 10 viimeisen sekunnin ajaksi. 06:HÄL.PERUTTU Valitse haluamasi arvo kappaleen 5.

13 1 ohjeiden mukaisesti. DU5450P 7 Kuva 4: Keskusyksikön määrittelykaavio 8 DU5450P Tässä muistipaikassa määritellään saako järjestelmän virittää pikavirityksellä vai ei. Jos pikavirittäminen on sallittu, ei järjestelmä kysy käyttäjätunnusta ennen todellista virittämistä. Sallitut arvot: Pikak. sallittu ja pikak. estetty Valittaessa muistipaikka 7, näytöllä lukee: 5. 7 Pikaviritys Valitse haluamasi mukaisesti. arvo kappaleen 5.1C ohjeiden 5.12 Paniikkihälytys Tässä määritellään voiko käyttäjä aiheuttaa paniikkihälytyksen painamalla yhtäaikaa näppäimistön kahta paniikkinäppäintä tai kaukokäyttimen POIS+ KOTONA painikkeita. Sallitut arvot ovat: paniikkihälytys sallittu ja paniikkihälytys estetty. Valittaessa muistipaikka 12, näytöllä lukee: 07:PIKAKYTKENTÄ Valitse haluamasi arvo kappaleen 5.1 ohjeiden mukaisesti. 5.8 Ohitus Tässä määrittelet, sallitaanko tiettyjen silmukoiden manuaalinen ohitus (käyttäjävalikon avulla), tai sallitaanko järjestelmän pakko virittyä (suorittaa automaattinen silmukoiden ohitus) ja ohittaa poistumisviiveen aikana auki olevat silmukat. Jos silmukka on auki ja pakkoviritys ei ole sallittu, "EI VALMIS" teksti näkyy ja viritys ei onnistu ("surullinen" merkkiääni soi). Jos "ei ohitusta" on valittuna, ei manuaalinen ohitus eikä pakkoviritys ole sallittu. Sallitut arvot ovat: käsin ohitus, pakota päälle, ei ohitusta Valittaessa muistipaikka 8, näytöllä lukee: 12:PANIIKKIHÄL. Valitse haluamasi mukaisesti. arvo kappaleen 5.1C ohjeiden 5.13 Laskuri Laskurin arvo määrittelee kuinka monta kertaa jokainen silmukka saa aiheuttaa hälytyksen yhden viritysjakson aikana. Jos hälytysten määrä tietyssä silmukassa ylittää laskuriin ohjelmoidun lukumäärän, keskusyksikkö ohittaa silmukan automaattisesti estäen siten sireenin metelöimästä ja toistuvan raportoinnin hälytysvastaanottimelle. Silmukka jää ohitetuksi siihen saakka kun järjestelmä kytketään pois päältä. Sallitut arvot ovat: sallittu lukumäärä 1, sallittu lukumäärä 2, sallittu lukumäärä 3, ei laskuria. Valittaessa muistipaikka 13, näytöllä lukee: 08:OHITUS Valitse haluamasi arvo kappaleen 5. 1C (sivulla 7) ohjeiden mukaisesti. 5.9 Uudelleen poistuminen Tämä arvo määrää, alkaako poistumisviive uudestaan jos viiveelliseen silmukkaan kuuluva ulko-ovi avataan ennen poistumisviiveen loppumista. Poistumisviiveen uudelleen aloitus on hyödyllinen ominaisuus, jos käyttäjä avaa oven välittömästi esim. hakeakseen sisään unohtuneen tavaran. Muistipaikan 9 sallitut arvot ovat: uusip. Sallittu ja uusip. estetty. Valittaessa muistipaikka 9, näytöllä lukee: 03:LASKURI Valitse haluamasi arvo kappaleen 5.1 ohjeiden mukaisesti Kaksoishälytys 09:UUSI POISTUM. Valitse haluamasi mukaisesti. arvo kappaleen 5.1C ohjeiden 5.10 Varoitusäänet Tämä määrittelee, ovatko merkkiäänet poistumisviiveiden ja tuloviiveen aikana päällä vai vaimennettu. Lisätoimintona, merkkiäänet voidaan vaimentaa vain KOTONA tilaan viritettynä. Sallitut arvot ovat: äänet sallittu, äänet pois kotona tilassa, äänet estetty (vaimennettu). Valittaessa muistipaikka 10, näytöllä lukee: Tässä valikossa määritellään onko kaksoishälytys käytössä vai ei. Kaksoishälytys estää virhehälytyksiä hälytystä ei aiheuteta ennen kuin kaksi silmukkaa on havainnut hälytettävää 30 sekunnin sisällä. Tämä ominaisuus on aktiivinen vain POIS virityksen aikana ja ainoastaan silmukkaparien kanssa, joiden numero on 20 tai suurempi. Voit käyttää mitä tahansa silmukkaparia näistä kaksoishälytyksen toteuttamiseen. Huom: Jos toinen kahdesta kaksoishälytys silmukasta on ohitettu (katso kpl 5.8), jäljellejäänyt silmukka toimii riippumattomasti. Sallitut arvot ovat: kaksoishälytys sallittu, kaksoishälytys estetty. Valittaessa muistipaikka 14, näytöllä lukee: 14:KAKSOISHÄLYT. Valitse haluamasi arvo kappaleen 5.1 ohjeiden mukaisesti. 10:VAROITUSÄÄNET Valitse haluamasi mukaisesti. arvo kappaleen 5. 1C ohjeiden 5.15 Valvonta-aika 5.11 Häiriömerkkiäänet Kun järjestelmässä on häiriö, järjestelmä piippaa 3 merkin sarjan minuutissa. Tässä määritellään, sallitaanko nämä äänet, vaimennetaanko äänet vai vaimennetaanko ne vain yön ajaksi (yön aika on määritelty tehtaalla). Tarkista, että kellonaika on oikein. Sallitut arvot ovat: äänet sallittu, äänet pois yöllä, äänet estetty (vaimennettu). Valittaessa muistipaikka 11, näytöllä lukee: Tässä määritellään aikaraja, jonka valvotut johdottomat laitteet saavat olla epäaktiivisia. Jos ne eivät lähetä valvontasignaalia valitun ajan kuluessa, lähetetään ei toimintaa raportti. Sallitut arvot ovat: 1, 2, 4, 8, 12 tuntia ja ei valvontaa. Valittaessa muistipaikka 15, näytöllä lukee: 15:VALVONTA Valitse haluamasi arvo kappaleen 5. 1 ohjeiden mukaisesti AUX painike 11:HÄIRIÖÄÄNET DU5450P Tässä määritellään kauko-ohjaimen AUX -painikkeen toiminta. Seuraavat kolme toimintoa ovat mahdollisia: 9 Tilatieto: painettaessa AUX -painiketta, järjestelmän puhemoduuli kertoo järjestelmän tilan. Välitön: Painamalla AUX - painiketta poistumisviiveen aikana, saadaan järjestelmä virittymään välittömästi ilman poistumisviivettä. PGM/X-10: AUX -painikkeen painamisella aktivoidaan PGM ulostulo tai X-10 yksikkö (katso tarkemmin "Ulostulojen määrittely" kohdasta). Valittaessa muistipaikka 16, näytöllä lukee: Sulkuaika on etusijalla X-10 yksiköiden ja PGM ohjausten suhteen (katso kappale 7). Ristiriitatilanteissa sulkuaika voittaa. Valittaessa muistipaikka 21, näytöllä lukee: 21:SULKUAIKA A. Paina <OK>. Näytöllä lukee alkaa- TT:MM A B. Paina <OK>.

14 Näytöllä lukee 16:OHJ.PAINIKK. Valitse haluamasi arvo kappaleen 5.1 ohjeiden mukaisesti. alkaa- 00:00 A 5.17 Häirintä Tässä määritellään aiheuttaako muu voimakkaampi tehoinen radioliikenne järjestelmän käyttämällä kanavalla häiriöilmoituksen vai ei. Arvot ovat: häiriöilmoitus sallittu, häiriöilmoitus estetty. Jos häiriöilmoitus on sallittu, järjestelmä ei virity häirittynä oltaessa. Valittaessa muistipaikka 17, näytöllä lukee: C. Anna kellonaika, jolloin haluat sulkuajan alkavan (yleensä aamulla). Huom: A (=klo 0-12) valitaan painamalla ja P (klo 13-24) valitaan painamalla #. Kun näytöllä on oikea aika, huolimatta kohdistimen asennosta, paina <OK> kahdesti. Näyttö muuttuu: pysäht. - TT:MM P Paina <OK>. Näyttö muuttuu: 17: HÄIRITTY ILM. Valitse haluamasi mukaisesti. arvo kappaleen 5.1C ohjeiden pysäht. - 00:00 P D. Anna aika, jolloin haluat sulkuajan loppuvan (yleensä iltahämärässä). Kun oikea aika on annettu, kohdistimen asennosta riippumatta, paina <OK> kaksi kertaa. Näyttö palautuu muotoon "pysä ht TT:MM P". E. <HOME> näppäimellä pääset palaamaan valikon kohtaan "21:SULKUAIKA" Kaksisuuntainen ääniyhteys -yksityispuhelimiin Tässä määritellään onko kaksisuuntainen ääniyhteys yksityispuhelimiin käytössä vai ei. Sallitut arvot ovat: 2-suuntainen ääniyhteys sallittu, 2-suuntainen ääniyhteys estetty. Valittaessa muistipaikka 18, näytöllä lukee: Avaintieto Tässä määritellään voiko järjestelmän virittää avaintieto tilaan. Jos järjestelmä on viritetty tällä tavalla, avaintieto sanoma lähetetään määriteltyihin puhelinnumeroihin kun ns. avaintieto käyttäjä kytkee järjestelmän pois päältä. Avaintieto käyttäjiä ovat käyttäjät 5-8 ja kaukokäyttimien 5-8 käyttäjät. Tämä tieto on hyödyllinen kun töissä olevat vanhemmat haluavat tietää, onko lapset palanneet koulusta kotiin. Sallitut arvot ovat: avaintieto sallittu, avaintieto estetty. Valittaessa muistipaikka 22, näytöllä lukee: 18:ÄÄNI<->PUHE Valitse haluamasi mukaisesti. arvo kappaleen 5.1C ohjeiden 5.19 Kaksisuuntainen ääniyhteys keskusvalvomoon Tässä määritellään keskusvalvomon kaksisuuntaisen ääniyhteyden aika. Sallitut arvot ovat: 10, 45, 60, 90 sekuntia, 2 min ja estetty. Valittaessa muistipaikka 19, näytöllä lukee: 22:AVAINTIETO Valitse haluamasi mukaisesti. arvo kappaleen 5.1C ohjeiden 19:ÄÄNI<->HK Valitse haluamasi mukaisesti. arvo kappaleen 5. 1C ohjeiden 5.23 "Ei-aktiivinen" aika Tässä määritellään aika, jonka ilmaisimet saavat olla havaitsematta toimintaa valvottaessa sairaita ja vanhoja ihmisiä. Jos ko. ajanjakson aikana ei tule vähintään yksi ilmoitus keskusyksikölle havainnosta, niin lähetetään Ei aktiivinen sanoma. Sallitut arvot ovat: ei liikettä 3, 6, 12, 24, 48, 72 tuntia tai ei valvontaa. Valittaessa muistipaikka 23, näytöllä lukee: 5.20 PGM/X-10 ajastus Tässä määritellään PGM ulostulon ja X-10 yksikön pulssin kestoaika (aktivointiaika). Sallitut arvot ovat: 2s, 30s, 2 min, 4 min ja vaihtotoiminto. Keinutoiminto tarkoittaa, että yksi komento aktivoi ulostulon ja seuraava komento passivoi sen. Valittaessa muistipaikka 20, näytöllä lukee: 23:EI LIIKETTÄ Valitse haluamasi mukaisesti. arvo kappaleen 5.1C ohjeiden 20:PGM/X10 AIKA Valitse haluamasi mukaisesti. arvo kappaleen 5.1C ohjeiden 5.21 Sulkuaika Taustavalo Tässä määritellään onko näppäimistön taustavalo päällä jatkuvasti vai sammuuko se 10 sekunnin kuluttua viimeisestä näppäimen painamisesta. Sallitut arvot ovat: aina päällä, 10s päällä Tämä muistipaikka eroaa aikaisemmista, sillä tässä ei valita yhtä arvoa lukuisista vaihtoehdoista. Tässä määritellään kellonajat, joiden välisen ajan valot ovat sammuksissa, muista asetuksista huolimatta. 10 DU5450P Valittaessa muistipaikka 24, näytöllä lukee: 24:TAUSTAVALO Valitse haluamasi mukaisesti. arvo kappaleen 5.1C ohjeiden 5.25 Pakkokoodi (väijytys) Tässä määritellään onko pakkokoodi käytössä vai ei. Pakkosanoma lähetetään hälytysvastaanottimelle, jos käyttäjä pakotetaan kytkemään hälytin pois päältä. Pakkokoodi lähetetään käytettäessä tehtaan asettamaa koodia Huom: Järjestelmä ei anna ohjelmoida ko. numerosarjaa normaaliksi käyttäjätunnukseksi. Sallitut arvot ovat: pakkokoodi lähetetään, pakkokoodia ei lähetetä. Valittaessa muistipaikka 25, näytöllä lukee: Tässä määritellään, onko keskusyksikön sisään rakennettu sireeni kuuluva vai äänetön hälytyksen tapahtuessa. Kysy käyttäjältä kumman ominaisuuden hän haluaa. Sallitut arvot ovat: Pietso sir. päällä, Pietso sir. pois. Valittaessa muistipaikka 26, näytöllä lukee: 5.26 Piezosireeni 26:KESKUSSIREENI Valitse haluamasi arvo kappaleen 5.1C ohjeiden mukaisesti. Tämän 26 järjestelmäasetuksen jälkeen, voit jatkaa ohjelmoimalla yhteysparametrit (katso kappale 6) tai voit valita minkä muun valikonkohdan tahansa. Jos haluat palata asentajavalikon päätasolle, paina <AWAY> -näppäintä. Palaat takaisin päävalikkoon kehotteeseen: 25:PAKOTUS Valitse haluamasi arvo kappaleen 5.1C (sivulla 7) ohjeiden mukaisesti. <OK>POISTU Nyt voit valita minkä tahansa asennusvalikon kohdan <SEUR> tai <BACK> -näppäimillä. 6. YHTEYSPARAMETRIEN MÄÄRITTÄMINEN 6.1 Yleistä A. Tilan kuvaus Tässä tilassa voit määritellä puhelinlinjan parametrit vastaamaan paikallisia oloja. Ohjelmointi alavalikoissa tapahtuu kahdella eri tavalla: % Vaihtoehto valinnat: Näissä muistipaikoissa valitaan yksi vaihtoehto useasta eri vaihtoehdosta (katso kohdasta C ohjelmoinnin suoritus). % Lukuarvot: Nämä muistipaikat hyväksyvät numerosarjan (puhelinnumero, asiakasnumero (ID) jne.

15 katso ohjelmoinnin suoritus kohdasta D). Yleiskuvaus ohjelmoinnin suorituksesta on kuvattu kuvan 5 kaaviossa. Voit käyttää kaaviota ohjelmoinnin apuna tai suorittaa ohjelmoinnin kappale kappaleelta kirjoitetun tekstin mukaan. Jos hyväksyt tämän arvon, paina <OK>. "Onnistunut" merkkiääni soitetaan ja määritellyn muistipaikan numero ja nimi näytetään. Jos et hyväksy valintaa, selaa muita arvoja <SEUR> tai <BACK> näppäimillä. Vaihtoehdot, joita ei ole talletettu muistiin näytetään ilman tummaa neliötä näytön oikeassa reunassa. contact ID Kun haluat valita vaihtoehdon, jota ei ole talletettu, paina <OK>. Tumma neliö ilmestyy näytön oikeaan reunaan. Painamalla <OK> näppäintä toisen kerran, tallentuu arvo muistiin "Onnistunut" merkkiääni soitetaan ja muistipaikan numero ja nimi näytetään. D. Lukuarvojen ohjelmointi Kun on valittu muistipaikka, johon talletetaan numeroita, sen numero ja nimi näytetään esimerkin mukaisena: B. Siirtyminen yhteysparametrien määrittelyyn % Asennusvalikkoon tultaessa (katso ohje kappaleesta 1), näytöllä lukee "1. ASENTAJAKOODI". % Paina <SEUR> kunnes näytölle tulee valikon kohta. 5.YHTEYDENOTTO % Paina <OK>. Ensimmäinen muistipaikka on valittu ja näytöllä lukee: 03:1.HÄL. KES.PUH Kun painat <OK>, voimassa oleva numero näytetään, kohdistin vilkkuu vasemman puoleisen numeron kohdalla (jos numeroa ei ole ohjelmoitu, näyttö on tyhjä). 01:VALINTATAPA % Paina <SEUR> tai <BACK> kunnes saavutat haluamasi muistipaikan (katso vaihtoehdot kuvassa 5). C. Vaihtoehtojen ohjelmointi Kun monivalinta muistipaikka on valittu, sen numero ja nimi näytetään kuten esimerkissä: 07:PROTOKOLLA Kun painat <OK>, näytetään voimassa oleva määritys näytön oikeassa reunassa olevalla tummalla neliöllä Jos talletettu numero on oikein, paina <OK>. "Onnistunut" merkkiääni soitetaan ja muistipaikan numero ja nimi näytetään. Jos numero on väärin, anna uusi numero (korkeintaan 16 numeroa). Poista kohdistimen oikealla puolella olevat merkit painamalla <OFF>. Kun näytöllä on oikea numero ja kohdistin vilkkuu viimeisen numeron oikealla puolella, paina <OK>. Kohdistin katoaa. Paina vielä kerran <OK>. Uusi numero talletetaan "Onnistunut" merkkiääni soitetaan ja muistipaikan numero ja nimi näytetään. TÄRKEÄÄ: Puhelin / kaukohaku numeroissa ja asiakastunnisteessa saatat tarvita heksadesimaalinumeroita. Puhelinnumeroissa ko. merkkejä käytetään puhelinlinjan ohjaukseen: SIA DU5450P 11 HEX A B C D E F Näppäin <#> ja <0> <#> ja <1> <#> ja <2> <#> ja <3> <#> ja <4> <#> ja <5> Selitys Odotetaan 5 s tai odotetaan vapaaääntä, riippuen kumpi tulee ensin ja valitaan sen arvot ovat äänitaajuus ja koostuu neljästä koostuu neljästä arvot ovat 2, 4, 8, 12 ja 16 puhelinnumerot toimivat muistipaikka 17, näyttö muuttuu: 17:HÄL.KUITTAUS Valitse arvo kappaleen 6.1C ohjeiden mukaan. 11:1. YKSITYISPUH Anna puhelinnumero kappaleen 6.1D ohjeiden mukaan Hakulaitteen puhelinnumero Tässä määritellään sen hakulaitteen puhelinnumero, johon järjestelmä raportoi (jos käytetään). Valittaessa muistipaikka 18, näyttö muuttuu: Toinen yksityispuhelinnumero Tähän määritellään toinen yksityispuhelinnumero, johon järjestelmä raportoi muistipaikassa 16 määriteltävät tapahtumat. Valittaessa muistipaikka 12, näyttö muuttuu: 18:HAKUL.PUHNRO Valitse arvo kappaleen 6.1C ohjeiden mukaan. 12:2.YKSITYISPUH Anna puhelinnumero kappaleen 6.1D ohjeiden mukaan Hakulaitteen PIN tunnus Tässä annetaan hakulaitteen PIN-koodi numerosarja, joka on hakulaitteen osoite. Hakulaite yrityksen tietokone tarvitsee tätä numeroa reitittääkseen sanoman oikealle hakulaitteelle. PIN koodi sisältyy kaikkiin PowerMaxin hakulaitteelle lähettämiin tapahtumaraportteihin. Se saattaa sisältää numeroita, taukoja ja erikoismerkkejä (# tai #). Kysy hakulaitetta tukevalta yritykseltä, mitä PIN-koodia tulisi käyttää. Valittaessa muistipaikka 19, näyttö muuttuu: 6.14 Kolmas yksityispuhelinnumero Tähän määritellään kolmas yksityispuhelinnumero, johon järjestelmä raportoi muistipaikassa 16 määriteltävät tapahtumat. Valittaessa muistipaikka 13, näyttö muuttuu: 13:3.YKSITYISPUH Anna puhelinnumero kappaleen 6.1D ohjeiden mukaan Puhelinviestin tyyppi Tässä määritellään tapahtuuko raportointi puhelimiin ääni signaalina vai puheena. Sallitut arvot: ääni, puhe. Valittaessa muistipaikka 14, näyttö muuttuu: yksityis- 19:HAKUL.PIN Valitse arvo kappaleen 6.1C ohjeiden mukaan. Tärkeää! Tässä muistipaikassa erikoismerkit tulee antaa seuraavan taulukon mukaisesti: Merkki Näppäily Näytettävä merkki # B <#> ja <1> C # <#> ja <2> D 5 s tauko <#> ja <3> Anna hakulaitteen PIN koodi (korkeintaan 16 numeroa, sisältäen erikoismerkit, hakulaitteen protokollasta riippuen). 14:YKS.VIESTIT. Valitse arvo kappaleen 6.1C ohjeiden mukaan Soittoyritykset yksityispuhelimeen Tässä määritellään, kuinka monta kertaa hälytin soittaa yksityispuhelimiin. Sallitut arvot ovat: 1, 2, 3 ja 4. Valittaessa muistipaikka 15, näyttö muuttuu: 6.21 Hakulaitteelle raportointi Tässä määritellään, mitkä tapahtumaryhmät raportoidaan hakulaitteelle. Sallitut arvot ovat: " kaikki " hälytys + viestit " kaikki (- vir.) " häiriöt + vir. " häiriö " virytys " ei raportoida. Valittaessa muistipaikka 20, näyttö muuttuu: 15:SOITTOKERRAT Valitse arvo kappaleen 6.1C ohjeiden mukaan. Tässä määritellään, mitkä tapahtumaryhmät raportoidaan yksityispuhelimiin. Sallitut arvot ovat: " kaikki " hälytys + viestit " hälytys + viritys " hälytykset " viestit " viritykset " ei raportoida.

16 Huom: Kaikki tarkoittaa kaikkia lukuun ottamatta häiriöilmoituksia, joita ei lähetetä yksityispuhelimiin. Valittaessa muistipaikka 16, näyttö muuttuu: 6.17 Yksityispuhelimiin raportoitavat tapahtumat 20:HAKULAIT.:LLE Valitse arvo kappaleen 6.1C ohjeiden mukaan Hetihälytys Tässä sallitaan tai kielletään hetihälytys tapahtuman raportointi hälytysvastaanottimelle, joka tehdään jos hälytys tapahtuu 2 minuutin sisällä poistumisviiveen loppumisesta. Sallitut arvot ovat raportti lähetetään, raporttia ei lähetetä. 16:YKS. PUH:LLE Valitse haluttu arvo kappaleen 6.1C ohjeiden mukaan. 14 DU5450P Valittaessa muistipaikka 21, näyttö muuttuu: Valittaessa muistipaikka 23, näyttö muuttuu: 21:HETIHÄLYTYS Valitse arvo kappaleen 6.1C ohjeiden mukaan. 23:ETÄOHJ. KOODI Anna 4-numeroinen tunnus kappaleen 6.1D ohjeiden mukaan. Huom! Älä käytä tunnusta "0000" se on varattu. Kun kaikki 23 yhteys parametria on määritelty, voit nyt jatkaa ulostuloparametrien ohjelmoinnilla. Tästä kohdasta voit palata asennusvalikon päätasolle painamalla <AWAY> näppäintä, jolloin näytölle tulee: Etäyhteys Tässä sallitaan tai kielletään järjestelmän ohjaus etäyhteydellä puhelimella. Sallitut arvot ovat etäyhteys sallittu, etäyhteys estetty. Valittaessa muistipaikka 22, näyttö muuttuu: 22:ETÄYHTEYS Valitse arvo kappaleen 6.1C ohjeiden mukaan Ohjelmointitunnus <OK> POISTU jota Nyt voit valita muun valikon kohdan <SEUR> ja <BACK> näppäimillä. Tässä määritellään 4 numeroinen salasana, käytetään ohjelmoitaessa PowerMaxia tietokoneella. 7. ULOSTULOPARAMETRIEN MÄÄRITTELY 7.1 Yleinen opastus A. Tilan kuvaus Tässä tilassa määritellään mitkä tapahtumat ja missä olosuhteissa PGM ja X-10 ulostulot toimivat. Tässä alivalikossa on kahdenlaisia muistipaikkoja, jotka ohjelmoidaan eritavalla. Monivalinta: Näissä muistipaikoissa valitaan yksi arvo useasta vaihtoehdosta (katso ohjelmointitapa C). Numerotieto: Nämä muistipaikat hyväksyvät numeroita (koodi, aika jne. katso ohjelmointitapa D). Yleiskuva ohjelmointitavasta on kuvattu kuvan 6 kuvaajassa. Voit ohjelmoida kuvaajan avulla tai käymällä ohjetta läpi kappale kappaleelta. B. Siirtyminen ulostulomäärityksiin Asennusvalikkoon pääset kappaleen 1 ohjeiden mukaan. Näytöllä lukee "1. ASENTAJAKOODI". Paina <SEUR> kunnes valikon 6. vaihtoehto näytetään: 6.ULOSTULOT Paina <OK>. Näytössä on ensimmäinen alivalikko: MÄÄRITTELE PGM Alivalikkoja on kaksi: MÄÄRITTELE PGM ja MÄÄRITTELE X-10. Voit vaihdella näiden välillä <SEUR> näppäimellä. Kuva 6. Ulostuloparametrien määrittely DU5450P 15 C. Monivalinnan ohjelmointi Jos monivalinnan muistipaikka on valittu, sen nimi näytetään kuvan osoittamalla tavalla: KÄYT.AJASTETTU E. Paina <OK>. Näytöllä lukee ASETA TALOKOODI Useista vaihtoehdoista valitset yhden painamalla <OK>, talletettu arvo näytetään tummalla neliöllä näytön oikeassa reunassa: alkaa TT:MM A F. Paina <OK>. Näyttö muuttuu muotoon: alkaa 00:00 A talokoodi=a Jos hyväksyt tämän arvon, paina <OK>. "Onnellinen" merkkiääni soitetaan (- - - ) ja näyttö palaa edelliseen kohtaan (tässä tapauksessa "ANNA TALOKOODI"). Jos et hyväksy arvoa, selaa muita vaihtoehtoja <SEUR> näppäimellä. Arvot, joita ei ole talletettu, näytetään tyhjällä neliöllä näytön oikeassa reunassa kuvan osoittamalla tavalla: G. Anna kellonaika, jolloin haluat PGM:n aktivoituvan. Huom: Aamupaivä valitaan -näppäimellä ja iltapäivä # -näppäimellä. Kun näytöllä oleva kellonaika on oikea, paina <OK> kaksi kertaa kohdistimen paikasta riippumatta. "Onnistunut" merkkiääni soi ja näyttö päivittyy: "alkaa TT:MM". H. Paina <SEUR>. Näytöllä lukee pysäht TT:MM P I. Paina <OK>, jolloin näyttö muuttuu talokoodi=b Valitse arvo, jota ei ole talletettu <OK> näppäimellä. Tumma neliö ilmestyy näytön oikeaan reunaan. <OK> näppäimen uudelleen painaminen tallettaa valinnan "Onnellinen" merkkiääni kuuluu ja näyttö palaa edelliseen tilaan (Aseta talokoodi tässä tapauksessa). D. Numeerisen tiedon ohjelmointi Numeerisen tiedon ohjelmoinnissa, seuraa seuraavan kappaleen ohjeita. pysäht 00:00 P J. Anna kellonaika jolloin haluat ulostulon menevän pois päältä. Kun aika näytöllä on oikein, kohdistimen asennosta huolimatta, paina <OK> kaksi kertaa. Onnistunut merkkiääni soitetaan ja näyttö päivittyy muotoon "pysäht. TT:MM" K. Paina <HOME>, jolla palaat "KÄYT. AJASTETTU" valintaan ja sitten <SEUR> näppäimellä näyttö muuttuu 7.2 PGM ulostulojen ohjaus Tässä määritellään mitkä tapahtumat aktivoivat PGM ulostulon. Mahdollisuudet ovat: % virittäminen: päälle järjestelmän virityksestä ja pois päältä pois kytkettäessä. % muistilla: sykkivästi päälle/pois muistiin rekisteröityjen hälytysten mukaan; päälle pois kytkennän jälkeen ja pois päältä muisti merkkivalon sammuessa. % viiveellä: päällä poistumis- ja sisääntuloviiveen aikana % kauko-ohjaimella: päälle painamalla kauko-ohjaimen AUX (neljättä) painiketta edellyttäen, että PGM/X-10 on muistipaikassa 16. Päällä olo aika riippuu muistipaikan 20 arvosta. % ajastimella: päälle ja pois päältä määrättynä kellon aikana. % silmukalla: päälle kolmen valitun silmukan häirinnällä, riippumatta siitä onko järjestelmä päällä tai pois päältä. Päälläoloaika on määritelty muistipaikassa 20. Huom: PGM ulostulo voidaan ohjelmoida aktivoitumaan usealla tekijällä.

17 A. Paina <OK> kun näytöllä lukee "6.ULOSTULOT". Näyttö muuttuu muotoon: KÄYT. SILMUKKA L. Paina <OK>, jolloin näytössä lukee: a-silmukka M. Paina <OK>. Näyttö muuttuu a-silmukka N. Anna ensimmäisen silmukan numero, jonka suunnittelit aktivoivan tämän ulostulon, ja paina sitten <OK>. Näyttö muuttuu muotoon "a-silmukka". O. Painamalla <SEUR> valitset "b-silmukka" ja toista kohdat L N toiselle silmukalle. Kun näin on tehty, näyttö muuttuu "b silmukka". P. Painamalla <SEUR> valitaan "c-silmukka" ja toistetaan L - N kohdat kolmannelle silmukalle. Kun tämä on tehty, näyttö muuttuu muotoon "C silmukka". Q. <HOME> näppäimellä palataan KÄYT.SILMUKALLA valintaan ja <HOME> -näppäimen uudella painalluksella näyttö muuttuu: MÄÄRITTELE PGM R. Paina <SEUR>, jotta pääset "MÄÄRITTELE X-10" alivalikkoon ja jatka sitten 7. 3 kohdan ohjeiden mukaan. MÄÄRITTELE PGM B. Paina <OK>. Näyttö muuttuu: 7.3 X-10 Yksikön ohjaus (lisävaruste) Tässä voit ohjelmoida seuraavat toiminnot: Valitse talokoodi (kirjain A P, joka eroaa naapurin asennuksesta). Valitse tekijät, jotka aktivoivat jokaisen X-10 yksikön. Tekijät ovat samat kuin PGM:n ohjauksessa (katso 7.2). Huom: Jokainen X-10 laite voidaan ohjelmoida aktivoitumaan usealla tekijällä. Mene MÄÄRITTELE X-10 valikkoon kappaleen 7.1B ohjeiden mukaan: KÄYT.VIRITETTYNÄ C. Valitse haluttu arvo (KYLLÄ tai EI) kuten kappaleessa 7.1C kerrotaan. Kun valinta on tehty, paina <SEUR> päästäksesi seuraavaan valikon kohtaan. D. Käy läpi seuraavat kolme valikon kohtaa (KÄYT. MUISTITILA, KÄYT.VIIVEISSÄ, KÄYT. AVAIMENP.) valitsemalla kustakin haluttu arvo. Tämän jälkeen paina <SEUR>, jolloin näyttöön tulee: 16 DU5450P A. Paina <OK>. Kun "MÄÄRITTELE X-10" on näytöllä. Näyttö muuttuu: ASETA TALOKOODI B. Paina <OK> uudestaan. Näytöllä lukee D. Paina <SEUR> tai <BACK>, kun haluat valita muun koodin. Kun haluttu koodi on näytöllä, paina <OK>. Näyttö muuttuu muotoon: KÄYT. VIRITETTYNÄ E. Jatka kappaleen 7.2 kohtien C P mukaan, kunnes lopetat X-10 yksikön aktivointi tekijöiden ohjelmoinnin. Kun ohjelmointi on valmis, paina <HOME> valitaksesi muun X-10 yksikön ja ohjelmoi ne samoin kuin ensimmäinen. F. Kun olet ohjelmoinut kaikki 7 (tai niin paljon kun on käytössä) laitekoodia, olet ohjelmoinut täydellisesti kaikki ulostulot. Tästä kohdasta voit palata asennusvalikon päätasolle painamalla <AWAY> näppäintä, jolloin näytölle tulee talokoodi = X "X" kuvaa kirjainta A:sta P:hen ja tumma neliö näytön oikeassa reunassa tarkoittaa, että ko. kirjain on valittu. C. Paina <SEUR> tai <BACK> toistuvasti saavuttaaksesi oikean kirjaimen. Kun se on näytöllä, paina kaksi kertaa <OK>. Näyttö palaa Aseta talokoodi tilaan. Paina sitten <SEUR>. Näyttö muuttuu: LAITEKOODI Järjestelmä ohjaa seitsemää eri X-10 yksikköä. Jos nyt painat <OK>, koodi 1 valitaan automaattisesti: koodi nro 1 <OK> POISTU Nyt voit valita muun valikon kohdan <SEUR> ja <BACK> näppäimillä. 8.1 Tilan kuvaus ja käynnistys 8. PUHEEN NAUHOITTAMINEN B. Paina näppäintä <2> kunnes näytetään: Tässä tilassa sinä voit nauhoittaa lyhyitä puheviestejä kahteen tarkoitukseen: % Talon yksilöinti on viesti, joka toistetaan automaattisesti kun tapahtumia raportoidaan yksityispuhelimiin. % Kolme asiakkaan määrittelemää silmukannimeä voidaan nauhoittaa ja määritellä tiettyihin silmukoihin. Nämä ovat hyödyllisiä, jos mikään ennalta määritellyistä 26:sta nimestä ei ole sopiva tiettyyn silmukkaan (katso kappale 4.2 G). Nauhoitustilaan mennään seuraavasti: A. Kun tullaan asennusvalikkoon (katso ohje kappaleesta 1), näytöllä lukee "1. ASENTAJAKOODI. " B. Paina <SEUR> kunnes ollaan valinnan 7 kohdalla: NAUHOITA VIESTI Välittömästi tämän jälkeen, näyttö muuttuu muotoon: C. D. E. F. G. VIESTIEN NAUH 8.2 Nauhoitus Kun olet päässyt nauhoitustilaan, voit nauhoittaa talon yksilöinti tiedon. A. Paina <OK>. Näyttö muuttuu: KOHDEKUVAUS SANELE Älä vapauta <2> -näppäintä, vaan aloita puhumaan välittömästi, kasvot etupaneeliin päin. Tummat neliöt sammuvat hitaasti yksitellen oikealta vasemmalle. Kun viimeinen sammuu (5 sekuntia myöhemmin) näytetään seuraava viesti: NAUHOITUS LOPPU Vapauta <2>-näppäin. Kun haluat tarkistaa sanoman, paina <5> -näppäintä ja kuuntele nauhoitus. Paina <SEUR>. Näyttö muuttuu: VAPAAVIESTI 1 Nauhoita ensimmäinen asiakkaan valitsema silmukan nimi kuten edellinen, kohtien B D mukaan. Paina <SEUR> ja toista toiminnot toisen ja kolmannen asiakkaan valitseman silmukan nimen kohdalla. Kun työ on tehty, painamalla <HOME> pääset päävalikkoon. Voit nyt siirtyä <SEUR> näppäimellä järjestelmän testaukseen (katso kappale 9). 9. TOIMINTATESTI 9.1 Kuvaus ja testaustilaan siirtyminen A. Asentajatilaan pääset kappaleen 1 ohjeiden mukaan. Näytöllä lukee "1. ASENTAJAKOODI". Tässä tilassa voit testata kaikki johdottomat ilmaisimet, jotka on sijoitettu suojaamaan aluetta, keräämällä tietoa jokaisen lähettimen signaalin voimakkuudesta ja selaamalla tietoa testin jälkeen. Diagnostiikkatesti on suunniteltu mittaamaan ja raportoimaan kolmen tasoista signaalia taulukon mukaan: Kuuluvuus Summerin ääni "Onnistunut" merkkiääni kahdesti Voimakas (- - - ) (- - - ) "Onnistunut" merkkiääni (- - - ) Hyvä "Epäonnistunut" ääni () Heikko Testitilaan pääset seuraavasti: B. Paina <SEUR> kunnes 8. valinta näytetään: 8.TESTAUSTILA Nyt voit testata järjestelmän kävelytestin avulla ja kerätä diagnostiikka tietoa.

18 Powered by TCPDF ( Huom: Voit tehdä johtopäätöksiä vain kuuntelemalla summerin ääntä. Jos et ole aivan varma, voit selata testin tuloksia (katso kappale 9.2 kohta C.) Testauksen suorittaminen Kun olet siirtynyt testaustilaan, toimi seuraavasti: A. Paina <OK>. Näytöllä lukee: DU5450P 17 DIAG.TESTAUS B. Kävele suojatun alueen läpi varmistaen että kaikki ilmaisimet aiheuttavat hälytyksen. Aina kun ilmaisin hälyttää, silmukan nimi, numero ja signaalin taso näytetään katso esimerkkiä. Kylpyhuone ' (vaihtoehtoisesti) S1 HEIKKO ja sitten: OLOHUONE (vaihtoehtoisesti) S2 HYVÄ D. Kohdistaaksesi testin tietylle silmukalle, paina <OK> kunnes tämän silmukan signaalin taso näytetään. Toista testaus määrätylle silmukalle, (sijoita johdoton ilmaisin toiseen paikkaan tai siirrä kohteet, jotka saattavat estää lähetyksen), kunnes olet tyytyväinen tulokseen. Aina kun haluat palata asennusvalikon päätasolle paina <AWAY> näppäintä, jolloin näytölle tulee S19 VOIMAKAS ' DIAG.TESTAUS Voit kuunnella jokaisen ilmaisimen aiheuttamaa summerin ääntä signaalin voimakkuudesta. Jos summeri ei vastaa signaalia ei vastaanoteta. C. Täydentääksesi testauksen, selaa lopputuloksia painamalla toistuvasti <OK> näppäintä. Testitulokset näytetään yksitellen, aloittaen silmukasta 1 ja jatkaen siitä ylöspäin. ETUOVI <OK> POISTU Nyt voit valita muun valikon kohdan <SEUR> ja <BACK> näppäimillä. 10. KÄYTTÄJÄTOIMINNOT Tämä tila mahdollistaa käyttäjätoimintojen ohjelmoinnin normaalin käyttäjävalikon avulla. Ohjelmoi neljäs (seuraa minua) puhelinnumero Ohjelmoi käyttäjätunnukset Valitse äänitoiminnot Aseta kellonaika Aseta päiväys Tarkempi kuvaus löytyy käyttöohjeesta. Varoitus! Jos käyttäjätunnusten ohjelmoinnin jälkeen järjestelmä ei hyväksy asentajakoodiasi, olet ohjelmoinut käyttäjätunnuksen, joka on sama kuin asentajatunnus. Jos näin on tapahtunut, mene käyttäjätoimintoihin ja vaihda käyttäjätunnus toiseksi. Tämä vapauttaa asentajakoodisi toimimaan. 11. TAPAHTUMALOKIN LUKEMINEN 11.1 Tapahtumaloki Kaikki tapahtumat talletetaan tapahtumaluetteloon, joka sisältää 100 tapahtumaa. Voit selata tapahtumia yksi kerrallaan ja tehdä teknisiä ja toiminnallisia johtopäätöksiä. Jos tapahtumaloki täyttyy (rekisteröityjen tapahtumien lukumäärä saavuttaa 100), uudet tapahtumat korvaavat vanhimmat tapahtumat vanhin tapahtuma tuhotaan uuden tapahtuman rekisteröityessä. Jokaisen tapahtuman päiväys ja kellonaika on talletettu muistiin. Kun tapahtumia luetaan, tapahtumat näytetään aikajärjestyksessä uusimmasta vanhimpaan. Näytön rajoitetun tilan vuoksi, tapahtuman kuvaus näytetään ensin, sitten päiväys ja kellonaika. Kaksi näyttöä vaihtaa paikkaa useita kertoja, kunnes painat <OK> siirtyäksesi vanhempaan tapahtumaan, tai kunnes neljään minuuttiin ei tapahdu mitään ja järjestelmä palaa normaalitilaan. Tapahtumalokiin pääsee painamalla tähteä (#), eikä normaalin asentajatilan kautta. Nähdäksesi kokonaiskuvan tapahtumalokin selaamisesta, katso kuvaa 7. Voit lukea tapahtumatietoja käyttäen kaaviota tai seuraamalla ohjeita kohta kohdalta. Kuva 7: Tapahtumalokin käyttö 18 DU5450P Lukeminen Tapahtumalokin lukeminen tehdään seuraavasti: A. Kun järjestelmä on normaalissa toimintatilassa, paina tähteä (*). Näyttö muuttuu 11.3 Tapahtumalokin tyhjentäminen A. Tapahtumalokin missä kohdassa tahansa <SEUR> näppäimen painaminen muuttaa näytön muotoon: TYHJÄÄ LOKI B. Paina <OK>. Näyttö muuttuu: TUNNUS B. Anna voimassa oleva asentajakoodi. Jos tunnus on oikea, "onnistunut" merkkiääni soitetaan ja näytöllä lukee: <OFF> TYHJÄÄ C. Paina <OFF>. "Onnistunut" merkkiääni kuuluu ja näyttö muuttuu muotoon: TAPAHTUMAT Tärkeää! Jos väärä koodi annetaan 5 kertaa, näppäimistö menee lukkoon 30 sekunnin ajaksi. C. Paina <OK>. Viimeinen tapahtuma näytetään. Oletetaan, että viimeinen tapahtuma oli silmukan 13 hälytys. Näytöllä lukee: <OK> POISTU Huom: Jos muutat mielesi ennen <OFF> näppäimen painamista, paina <HOME> tai <AWAY>. Tämä myös siirtää "<OK> POISTU" valintaan tyhjentämättä tapahtumalokia. <SEUR> näppäimen painaminen palauttaa tapahtumalokin tyhjentämiseen. D. Paina <OK>. Järjestelmä palaa normaaliin toimintatilaan. S13 HÄLYTYS ja sitten: 09/02/99 3:37P LIITE A. TAPAHTUMAKOODIT Näitä kahta näyttöä toistetaan kunnes painetaan <OK>, jolloin siirrytään seuraavaan tapahtumaan tai kunnes on kulunut 4 minuuttia näppäimen painamisesta. D. Paina <OK> niin monta kertaa kuin on tarpeen tietojen lukemiseksi. DU5450P 19 Contact ID tapahtumakoodit Koodi Hälytykset Silm. nro 1.nro 2.nro Silm. nro 1. nro 2.nro Kuittaukset Silm. nro 1.nro 2.nro Silm. nro 1.nro 2.nro 1 C 1 16 D 1 2 C 2 17 D 2 3 C 3 18 D 3 4 C 4 19 D LIITE A. Tapahtuma koodit Selitys Hätä Palo Paniikki Pakko Äänetön Kuuluva Kuori Sisätila Sisään/Pois Kansi/CPU Verkkohäiriö Alhainen paristo Sireeni RF häirintä Yhteydenottohäiriö Puhelinliitin häiriö Valvonnan katoaminen Ilmaisimen kansi RF alhainen paristo Käyttäjän päälle/pois Peruutus Pikakytkentä Kotona viritys Osavalvonta Uudelleen sulkeminen Ohitus Säännöllinen testi Kävelytesti Henkilövalvonnan häiriö SIA Koodit Koodi AR AT BA BB BC BR BT BZ CF CL CR FA FR HA LR LT OP PA QA RP RX RY TA TR XR XT YR YT YX Selitys AC kuittaus AC häiriö Murtohälytys Murtohälytys ohitus Murtohälytyksen peruutus Murtohälytyksen kuittaus Murtohälytys häiriö/tukittu Valvonta kadotettu Pakkokytkentä Sulkemistieto Hetihälytys Palohälytys Palohälytyksen kuittaus Pakkokytkennän hälytys Puhelinlinjan kuittaus Puhelinlinjan häiriö Poiskytkentä tieto Paniikkihälytys Hätähälytys Automaattitesti Manuaalinen testi Poistuminen manuaalisesta testistä Kansihälytys Kansihälytyksen kuittaus Ilmaisimen pariston kuittaus ilmaisimen paristossa häiriö Järjestelmän paristohälytyksen kuittaus Järjestelmän paristossa häiriö Huoltokutsu 4/2 Tapahtumakoodit A 25 5 A 11 4 B 26 5 B 12 4 C 27 5 C 13 4 D 28 5 D 14 4 E 29 5 E 15 4 F 30 5 F 6 C 6 21 D 6 7 C 7 22 D 7 8 C 8 23 D 8 9 C 9 24 D 9 10 C A 25 D A 11 C B 26 D B 12 C C 27 D C 13 C D 28 D D 14 C E 29 D E 15 C F 30 D F C 5 20 D 5 Valvontahäiriö Silm.
