0001 A_F0001.pdf ARK. Urakkalaskentaa varten HINTAN VESILAITOS Erkintie 10, Oulu Vesikaton saneeraus 2016 Suunnittelutoimiston tiedot

Transkriptio

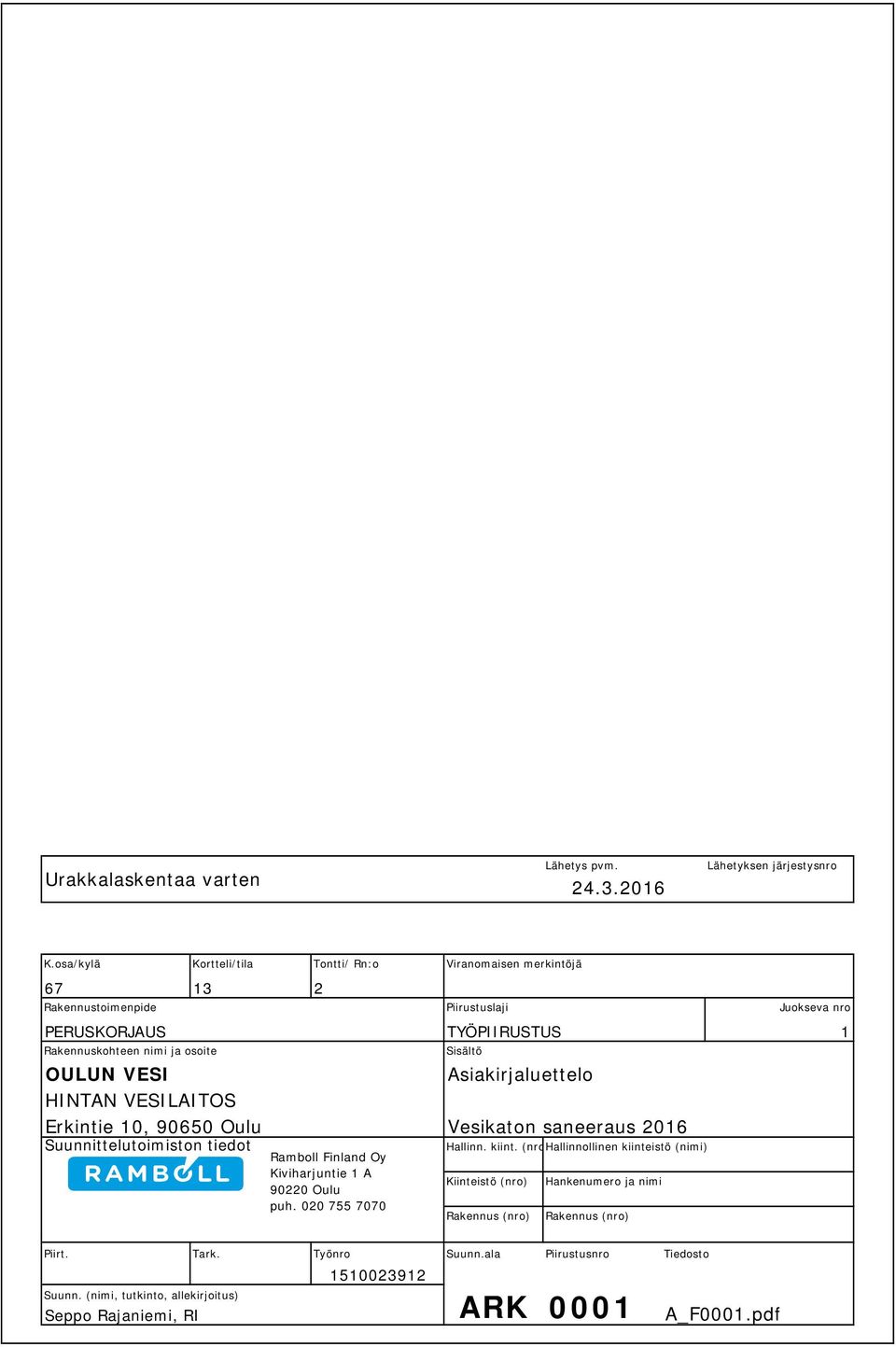

1 Urakkalaskentaa varten Lähetys pvm Lähetyksen järjestysnro K.osa/kylä Kortteli/tila Tontti/ Rn:o Viranomaisen merkintöjä Rakennustoimenpide Piirustuslaji Juokseva nro PERUSKORJAUS Rakennuskohteen nimi ja osoite TYÖPIIRUUS 1 Sisältö OULUN VESI Asiakirjaluettelo HINTAN VESILAITOS Erkintie 10, Oulu Vesikaton saneeraus 2016 Suunnittelutoimiston tiedot Hallinn. kiint. (nro Ramboll Finland Oy Kiviharjuntie 1 A Oulu puh Kiinteistö (nro) Rakennus (nro) Hallinnollinen kiinteistö (nimi) Hankenumero ja nimi Rakennus (nro) Piirt. Tark. Työnro Suunn.ala Piirustusnro Tiedosto Suunn. (nimi, tutkinto, allekirjoitus) Seppo Rajaniemi, RI ARK 0001 A_F0001.pdf

2 ASIAKIRJALUETTELO ARKKITEHTISUUNNITELMAT Piir.no Muutos Päiväys OULUN VESI, HINTAN VESILAITOS Työnumero: Suunn. laji Juokseva numero Revisio Viimeisin jakelu tummennettu Revision päiväys Päiväys Vesikaton saneeraus 2016 Piirustuksen sisältö Päiväys: MK/sivumäärä Suunnittelutiedosto Tulostustiedosto Asiakirjaluettelot ja tekstit A Asiakirjaluettelo 1 A_F0001.xls A_F0001.pdf A Työselitys 10 A_F0002.doc A_F0002.pdf Työpiirustukset A Asemapiirros 1:250 A_D0011.dwg A_D0011.pdf A Vesikatto 1:100 A_F201.dwg A_F201.pdf A Puhdasvesialtaan uusi huoltokäytävä: pohja ja leikkaus 1:50, 1:20 A_F29111.dwg A_F29111.pdf A Julkisivut koilliseen ja kaakkoon 1:100 A_F30111.dwg A_F30111.pdf A Julkisivut lounaaseen ja luoteeseen 1:100 A_F30221.dwg A_F30221.pdf

3 Asiakirjan numero A_F0002 Asiakirjatyyppi Työselitys Päivämäärä HINTAN VESILAITOKSEN VESIKATTOSANEERAUS TYÖSELITYS

4 VESIKATTOSANEERAUS TYÖSELITYS Versio Urakkalaskenta-asiakirja Päivämäärä Laatija Henna Hartikainen Tarkastaja Antti Juopperi Hyväksyjä Seppo Rajaniemi

5 TYÖSELITYS SISÄLTÖ RAKENNUSHANKKEEN YLEIIEDOT... 4 KOHDE JA SIJAINTI... 4 LAAJUUS... 4 RAKENNUSHANKKEEN OSAPUOLET... 4 RAKENNUEKNIIKKA... 6 SUOJAUKSET... 6 PURKUTYÖT RUNKO Yläpohjat JULKISIVUT Ulko-ovet VESIKATOT Vesikattorakenteet Räystäsrakenteet Vesikatteet Vesikattovarusteet Lasikattorakenteet Kattoikkunat ja luukut Erityiset vesikattorakenteet Liite1 Olosuhdesuojaus-lomake - 3 -

6 TYÖSELITYS RAKENNUSHANKKEEN YLEIIEDOT Kohteena on Oulun Veden Hintan vedenpuhdistuslaitoksen vesikaton saneeraus. Saneeraustyö tapahtuu laitoksen ollessa toiminnassa. Materiaalien kuljetuksissa ja varastoinnissa sekä työntekijöiden liikkumisessa alueella tulee noudattaa rakennuttajan ja valvojan antamia ohjeita. Alueella työskenteleviltä vaaditaan voimassa oleva vesihygieniapassi. Työturvallisuuteen tulee kiinnittää erityistä huolellisuutta. Työmaa on pidettävä hyvässä järjestyksessä ja siistinä. Rakennuksen ympärille on merkittävä riittävä turva-alue, jolle pääsy estetään puomeilla tai muulla hyvin huomioitavalla tavalla. KOHDE JA SIJAINTI Hintan vesilaitoksen osoite on Erkintie 10, Oulu. Rakennuksen paloluokka on P1. LAAJUUS Uusittavien vesikattojen laajuus on noin 1850 m². Pelkkä vesikate uusitaan noin 360 m² laajuudelta ks. rakennesuunnitelmat. RAKENNUSHANKKEEN OSAPUOLET Tilaaja: Oulun Vesi liikelaitos Kasarmintie 29, PL OULUN KAUPUNKI Hankkeen projektinjohtaja Jarmo Lahtinen Hankkeen projektipäällikkö Sami Huhtakangas, varalla Sara Alanärä Sähkö- ja turvajärjestelmätekniikan vastaava Jari Siira Rakennuttajakonsultti ja turvallisuuskoordinaattori: Jouni Penttilä, varalla Pekka Lappalainen Ramboll CM Oy Kiviharjunlenkki 1 A Oulu - 4 -

7 TYÖSELITYS Pää- ja arkkitehtisuunnittelu: Rakennesuunnittelu: LVI-suunnittelu: Sähkösuunnittelu: Seppo Rajaniemi Ramboll Finland Oy Kiviharjunlenkki 1 A Oulu Seppo Rajaniemi, projektipäällikkö Timo Puhakka, rak.fys. asiantuntija Antti Juopperi, suunnittelija, tutkija Henna Hartikainen, suunnittelija Ramboll Finland Oy Kiviharjunlenkki 1 A Oulu Jouko Taskinen LVI-suunnittelutoimisto J. Taskinen Oy Karjakatu 21 B Oulu Pasi Ojantakanen Aispro Oy Jääsalontie Oulu - 5 -

8 TYÖSELITYS RAKENNUEKNIIKKA Noudatetaan: Viranomaisten määräykset ja ohjeet Maankäyttö- ja rakennuslaki mom, 119, mom, 180 Maankäyttö- ja rakennusasetus 50 Suomen rakentamismääräyskokoelma osat A1 ja C2 RunkoRYL 2010:n 126 Vesikatot 1261 Vesikattorakenteet Vesikattorakenteen rakennekerrokset Räystäsrakenteet Räystäs lapekatossa 1263 Vesikatteet Vesikatteen rakennekerrokset 1264 Vesikattovarusteet Räystäskourut ja syöksytorvet Kattotikkaat, kaiteet, kulkusillat ja kiinnitysrakenteet 1266 Kattoikkunat ja -luukut 1267 Erityiset vesikattorakenteet Toimivat Katot 2013 julkaisua RT_kortit RT Rakennuksen pellitykset ja peltityöt, yleisiä ohjeita RT Kattoluukku RT Vesikaton korjaus. Korjausrakentaminen RT Bitumikermikatteet, perustietoja RT Loivat bitumikermikatot RT Metalliset sadevesijärjestelmät RT Vesikaton turvavarusteet RT Rakennuksen suojapellitykset Piirustukset ja työselitykset täydentävät toisiaan ja muodostavat yhden kokonaisuuden. Mikäli niissä on ristiriitaisuuksia, määrää rakennuttaja suunnittelijoiden kanssa neuvotellen tulkinnan, jota noudatetaan. Piirustuksissa mahdollisesti esiintyvistä epäselvyyksistä ja puutteellisuuksista on asian korjaamiseksi ilmoitettava välittömästi rakennuttajalle ja suunnittelijalle. SUOJAUKSET Katso myös Rakennuttajan turvallisuusasiakirja kohta Työaikaiset rakenteet ja asennukset Pääurakoitsija tekee vesikatolle peruskorjaustöiden ajaksi sääsuojarakenteet, ns. huputuksen, joiden tavoitteena on työturvallisuuden ja työmukavuuden parantaminen sekä samalla välttää myös mm. huonojen säiden aiheuttamat työvirheongelmat ja kosteusvauriot. Sääsuojauksen suunnittelussa sekä riskien arvioimisessa käytetään apuna Sää- ja olosuhdesuojauksen riskiarvio -lomaketta (liitteenä). Lomaketta täytetään suunnittelun ja työmaan edetessä. Lomake tulee säilyttää työmaalla. Erityistä huomiota sääsuojauksessa tulee kiinnittää sääsuojan suunnitteluun (ks. vanhat rak-kuvat), suojausten vaiheistuksiin, siirtoihin, avauspaikkoihin sekä sääsuojan turvallisiin ja käyttötarkoituksen mukaisiin rakenteisiin ja tuentoihin. Sääsuojan ankkurointien suunnittelussa on otettava huomioon sääsuojan korkea rakenne ja sääsuojan tulee kestää tuulisten olosuhteiden tuulikuormat. Sääsuojan rungon ankkurointipaikat merkitään asennussuunnitelmaan ja ankkurointipisteet testataan. Suojaussuunnitelmat tuulikuormineen tulee esittää rakennuttajalle ja hyväksyttää rakennesuunnittelijalla. Ennen sääsuojan telinetyön aloittamista laaditaan telineen turvallisuus- ja käyttösuunnitelma sekä arvioidaan työn riskit (ks. turvallisuusasiakirja). Sääsuojan asennus suoritetaan telinetoimittajan/telinejärjestelmän asennus- ja käyttöohjeen mukaisesti. Sääsuojaukselle tulee tehdä määräysten mukaiset käyttöönottotarkastukset ja ne on uusittava, jos suojarakenteet ovat olleet kovassa tuulessa, voimakkaassa rankkasateessa tai muussa erityisessä ra

9 TYÖSELITYS situksessa taikka käyttämättömänä olosuhteisiin nähden pitkän aikaa. Sääsuojausta voidaan vaiheistaa alueittain, mutta periaate on, että työn alla olevat kattoalueet tehdään aina sääsuojan alla kunnes ko. alue on valmis ja vesitiivis. Myös rakennusmateriaalit tulee varastoida sateelta suojattuna ennen niiden käyttöä. Mikäli rakenteet pääsevät kuitenkin kastumaan, urakoitsijan tehtävinä on lisäkastumisen estäminen, käyttäjän ja rakennuttajan tiedottaminen, merkitseminen, kartoitus, dokumentointi valokuvaamalla sekä jälkihoito ja kuivumisen todentaminen. Tarvittaessa valvojan ja/tai rakennusfysikaalisen asiantuntijan/rakennesuunnittelijan arvion mukaisesti tehdään tutkimuksia ja rakenteiden avauksia. Sääsuojan kondensoituminen estetään riittävällä tuuletuksella. Kondensoitumista voidaan torjua myös lisäämällä ilmanvaihtoa erillisillä tuulettimilla. Kaikkien työnaikaisten rakenteiden ja asennusten tulee olla riittävän lujia ja tarkoitustaan vastaavia ja niiden on täytettävä työturvallisuuden asettamat vaatimukset. Ko. rakenteet ja asennukset on purettava sitä mukaa, kun ne käyvät tarpeettomiksi. Jos esim. tuentojen, telineiden ankkurointien, kaiteiden asentamisen tms. takia joudutaan poraamaan ja asentamaan kiinnityksiä pinnoille, jotka voivat vaurioitua (kuten julkisivut), päätoteuttaja pyytää katselmuksen, jossa sovitaan menettelytavoista urakoitsijan, valvojan ja työmaan työsuojelupäällikön kanssa. ks. Liite 1 Olosuhdesuojaus-lomake PURKUTYÖT Huopakate ja vanhat eristeet puretaan. Osasta kattoa puretaan myös vanha kevytbetonimurska ks. laajuus rakennesuunnitelmista. Vanhat räystäspellit tukirakenteineen puretaan. Räystäspellit, räystäskourut ja syöksytorvet puretaan. Vanhojen höyrynsulkujen yläpinnat tarkastetaan ja puhdistetaan huolellisesti. Purkujätteet tulee kuljettaa välittömästi pois. Rakennusjätteen käsittelyssä noudatetaan viranomaisten ohjeita. 123 RUNKO 1236 Yläpohjat Nykyiset kantavat rakenteet ovat pääosin TT- ja ontelolaattoja rakennetyyppien mukaan. Nykyinen vesikate on pääosin ns. pakettikatto sisäpuolisilla kattokaivoilla ks. vanhat rakennetyypit. Puhdasvesialtaan yläpohja on massiivinen betonilaatta ulospäin kaatavalla tuulettuvalla puuristikkorakenteella ks. YP6. Uudet rakenteet ovat ulospäin kaatavia (kaltevuus 1:40) ulkopuolisilla rännikaivoilla varustettuja tuulettuvia puuristikkoyläpohjia. Höyrynsulun ja vesikatteen läpiviennit tulee tiivistää huolellisesti Toimivat Katot - ohjeiden mukaisesti. Läpivientien tiivistämisessä käytetään tehdasvalmisteisia laipallisia läpivientitiivisteitä, ellei läpiviennissä itsessään ole tiivistyslaippaa. Purkutöiden yhteydessä mahdollisesti paljastuvat höyrynsulun/yläpohjarakenteen epätiiveyskohdat/aukot tulee suojata välittömästi, jotta prosessitiloihin ei joudu rakennusjätettä. Yläpohjan poistettavat läpiviennit suljetaan ks. rak- ja lvi-suunnitelmat. Seuraavassa on tiivistelmä yläpohjan rakennetyypistä, tarkemmat tiedot ks. rakennesuunnitelmien rakennetyypit YP5 uusittava yläpohja vedeneriste, luokka VE80, kumibitumikermi, tuoteluokka TL2+TL1 raakaponttilaudoitus 23x95 mm tai vastaava vesikattovaneri kattorakenteet k900 rakennepiirustusten mukaan tuuletettu ilmatila, josta päästävä tarkistamaan vesikate (kattoluukut) mineraalivilla rakennesuunnitelmien mukaan höyrynsuluksi ja työnaikaiseksi vedeneristeeksi kauttaaltaan tuoteluokan BHA 2-7 -

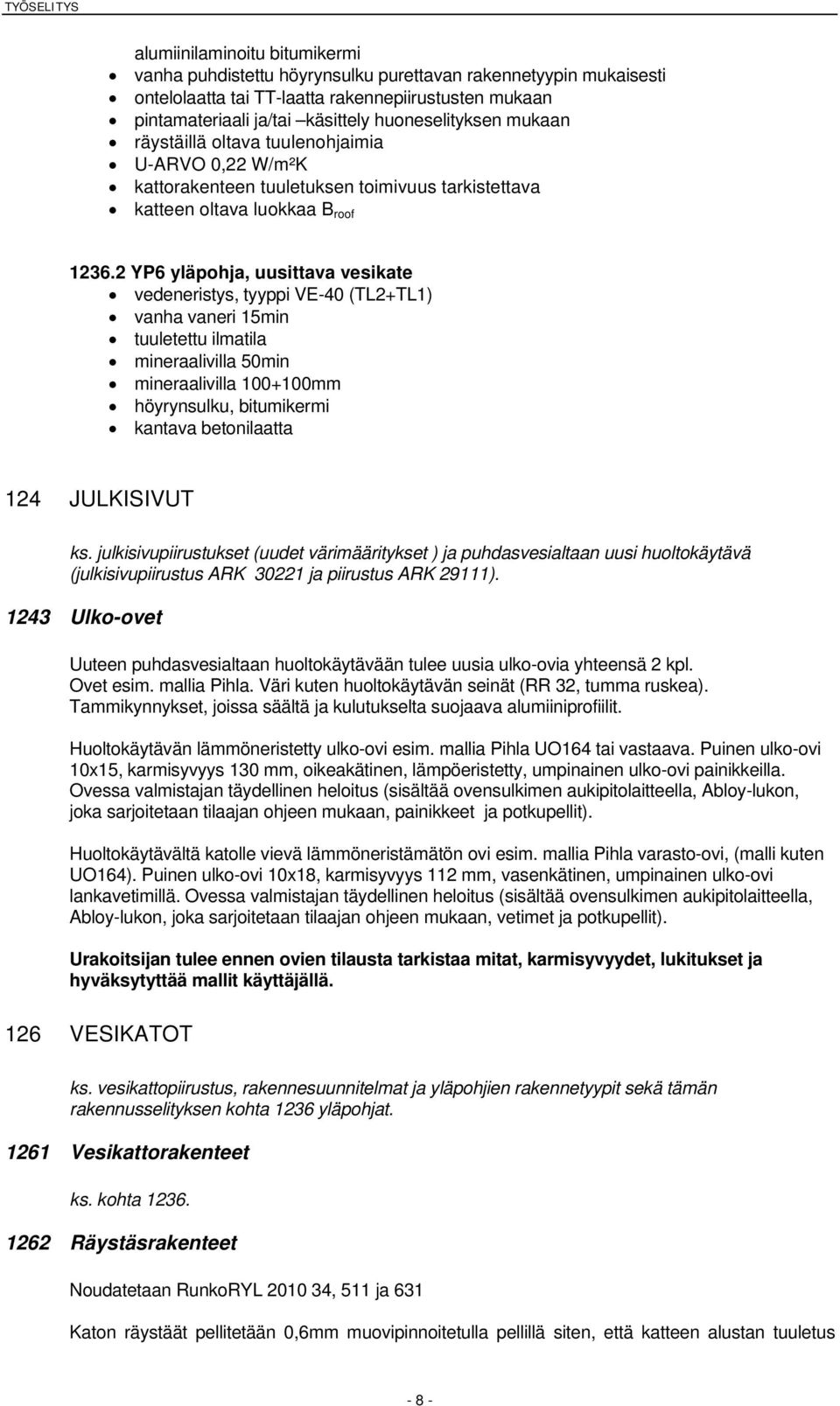

10 TYÖSELITYS alumiinilaminoitu bitumikermi vanha puhdistettu höyrynsulku purettavan rakennetyypin mukaisesti ontelolaatta tai TT-laatta rakennepiirustusten mukaan pintamateriaali ja/tai käsittely huoneselityksen mukaan räystäillä oltava tuulenohjaimia U-ARVO 0,22 W/m²K kattorakenteen tuuletuksen toimivuus tarkistettava katteen oltava luokkaa B roof YP6 yläpohja, uusittava vesikate vedeneristys, tyyppi VE-40 (TL2+TL1) vanha vaneri 15min tuuletettu ilmatila mineraalivilla 50min mineraalivilla mm höyrynsulku, bitumikermi kantava betonilaatta 124 JULKISIVUT ks. julkisivupiirustukset (uudet värimääritykset ) ja puhdasvesialtaan uusi huoltokäytävä (julkisivupiirustus ARK ja piirustus ARK 29111) Ulko-ovet Uuteen puhdasvesialtaan huoltokäytävään tulee uusia ulko-ovia yhteensä 2 kpl. Ovet esim. mallia Pihla. Väri kuten huoltokäytävän seinät (RR 32, tumma ruskea). Tammikynnykset, joissa säältä ja kulutukselta suojaava alumiiniprofiilit. Huoltokäytävän lämmöneristetty ulko-ovi esim. mallia Pihla UO164 tai vastaava. Puinen ulko-ovi 10x15, karmisyvyys 130 mm, oikeakätinen, lämpöeristetty, umpinainen ulko-ovi painikkeilla. Ovessa valmistajan täydellinen heloitus (sisältää ovensulkimen aukipitolaitteella, Abloy-lukon, joka sarjoitetaan tilaajan ohjeen mukaan, painikkeet ja potkupellit). Huoltokäytävältä katolle vievä lämmöneristämätön ovi esim. mallia Pihla varasto-ovi, (malli kuten UO164). Puinen ulko-ovi 10x18, karmisyvyys 112 mm, vasenkätinen, umpinainen ulko-ovi lankavetimillä. Ovessa valmistajan täydellinen heloitus (sisältää ovensulkimen aukipitolaitteella, Abloy-lukon, joka sarjoitetaan tilaajan ohjeen mukaan, vetimet ja potkupellit). Urakoitsijan tulee ennen ovien tilausta tarkistaa mitat, karmisyvyydet, lukitukset ja hyväksytyttää mallit käyttäjällä. 126 VESIKATOT ks. vesikattopiirustus, rakennesuunnitelmat ja yläpohjien rakennetyypit sekä tämän rakennusselityksen kohta 1236 yläpohjat Vesikattorakenteet ks. kohta Räystäsrakenteet Noudatetaan RunkoRYL , 511 ja 631 Katon räystäät pellitetään 0,6mm muovipinnoitetulla pellillä siten, että katteen alustan tuuletus - 8 -

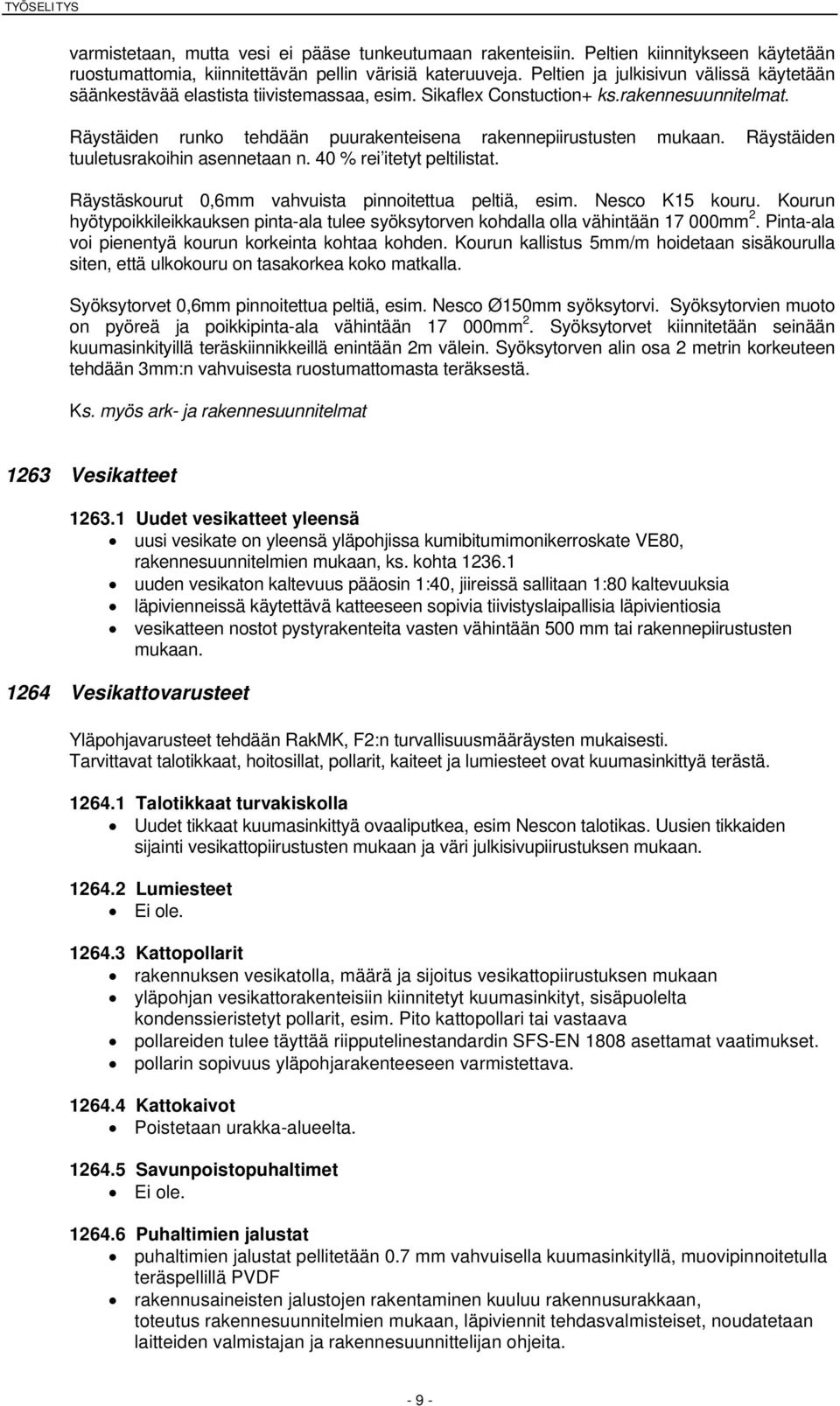

11 TYÖSELITYS varmistetaan, mutta vesi ei pääse tunkeutumaan rakenteisiin. Peltien kiinnitykseen käytetään ruostumattomia, kiinnitettävän pellin värisiä kateruuveja. Peltien ja julkisivun välissä käytetään säänkestävää elastista tiivistemassaa, esim. Sikaflex Constuction+ ks.rakennesuunnitelmat. Räystäiden runko tehdään puurakenteisena rakennepiirustusten mukaan. Räystäiden tuuletusrakoihin asennetaan n. 40 % rei itetyt peltilistat. Räystäskourut 0,6mm vahvuista pinnoitettua peltiä, esim. Nesco K15 kouru. Kourun hyötypoikkileikkauksen pinta-ala tulee syöksytorven kohdalla olla vähintään mm 2. Pinta-ala voi pienentyä kourun korkeinta kohtaa kohden. Kourun kallistus 5mm/m hoidetaan sisäkourulla siten, että ulkokouru on tasakorkea koko matkalla. Syöksytorvet 0,6mm pinnoitettua peltiä, esim. Nesco Ø150mm syöksytorvi. Syöksytorvien muoto on pyöreä ja poikkipinta-ala vähintään mm 2. Syöksytorvet kiinnitetään seinään kuumasinkityillä teräskiinnikkeillä enintään 2m välein. Syöksytorven alin osa 2 metrin korkeuteen tehdään 3mm:n vahvuisesta ruostumattomasta teräksestä. Ks. myös ark- ja rakennesuunnitelmat 1263 Vesikatteet Uudet vesikatteet yleensä uusi vesikate on yleensä yläpohjissa kumibitumimonikerroskate VE80, rakennesuunnitelmien mukaan, ks. kohta uuden vesikaton kaltevuus pääosin 1:40, jiireissä sallitaan 1:80 kaltevuuksia läpivienneissä käytettävä katteeseen sopivia tiivistyslaipallisia läpivientiosia vesikatteen nostot pystyrakenteita vasten vähintään 500 mm tai rakennepiirustusten mukaan Vesikattovarusteet Yläpohjavarusteet tehdään RakMK, F2:n turvallisuusmääräysten mukaisesti. Tarvittavat talotikkaat, hoitosillat, pollarit, kaiteet ja lumiesteet ovat kuumasinkittyä terästä Talotikkaat turvakiskolla Uudet tikkaat kuumasinkittyä ovaaliputkea, esim Nescon talotikas. Uusien tikkaiden sijainti vesikattopiirustusten mukaan ja väri julkisivupiirustuksen mukaan Lumiesteet Ei ole Kattopollarit rakennuksen vesikatolla, määrä ja sijoitus vesikattopiirustuksen mukaan yläpohjan vesikattorakenteisiin kiinnitetyt kuumasinkityt, sisäpuolelta kondenssieristetyt pollarit, esim. Pito kattopollari tai vastaava pollareiden tulee täyttää riipputelinestandardin SFS-EN 1808 asettamat vaatimukset. pollarin sopivuus yläpohjarakenteeseen varmistettava Kattokaivot Poistetaan urakka-alueelta Savunpoistopuhaltimet Ei ole Puhaltimien jalustat puhaltimien jalustat pellitetään 0.7 mm vahvuisella kuumasinkityllä, muovipinnoitetulla teräspellillä PVDF rakennusaineisten jalustojen rakentaminen kuuluu rakennusurakkaan, toteutus rakennesuunnitelmien mukaan, läpiviennit tehdasvalmisteiset, noudatetaan laitteiden valmistajan ja rakennesuunnittelijan ohjeita

12 TYÖSELITYS Alipainetuulettimet Katoilla käytetään alipainetuulettimia, esim. Vilpe Loiva. Alipainetuulettimen kiinnitys ja tiivistys katerakenteeseen valmistajan ohjeen mukaisesti. Alipainetuulettimien määrä, halkaisija ja korkeus ks. ark.-, rak-suunnitelmat Lasikattorakenteet Ei ole Kattoikkunat ja luukut Ei uusia kattoikkunoita. Uudet kattoluukut ks. ark.- ja rak-suunnitelmat. Noudatetaan RT Käytetään ns. valmisluukkuja, joiden korkeus kattopinnasta vähintään 300 mm. Luukuissa oltava lukitusmahdollisuus Erityiset vesikattorakenteet Ei ole

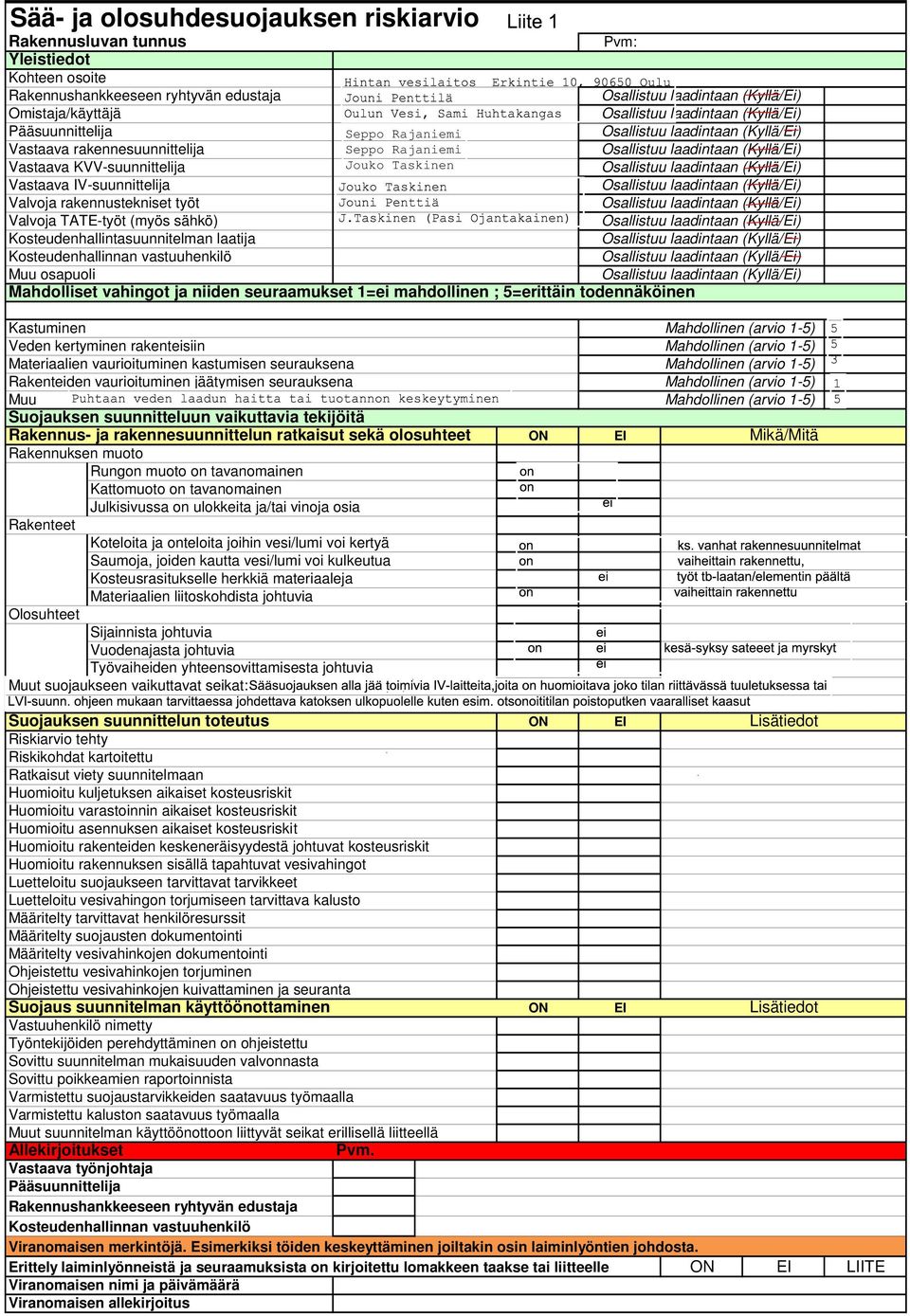

13 Sää- ja olosuhdesuojauksen riskiarvio Rakennusluvan tunnus Pvm: Yleistiedot Kohteen osoite Rakennushankkeeseen ryhtyvän edustaja Omistaja/käyttäjä Pääsuunnittelija Seppo Rajaniemi Vastaava rakennesuunnittelija Seppo Rajaniemi Vastaava KVV-suunnittelija Jouko Taskinen Vastaava IV-suunnittelija Valvoja rakennustekniset työt Valvoja TATE-työt (myös sähkö) Kosteudenhallintasuunnitelman laatija Kosteudenhallinnan vastuuhenkilö Muu osapuoli Mahdolliset vahingot ja niiden seuraamukset 1=ei mahdollinen ; 5=erittäin todennäköinen Kastuminen Mahdollinen (arvio 1-5) Veden kertyminen rakenteisiin Mahdollinen (arvio 1-5) Materiaalien vaurioituminen kastumisen seurauksena Mahdollinen (arvio 1-5) Rakenteiden vaurioituminen jäätymisen seurauksena Mahdollinen (arvio 1-5) Muu Mahdollinen (arvio 1-5) Suojauksen suunnitteluun vaikuttavia tekijöitä Rakennus- ja rakennesuunnittelun ratkaisut sekä olosuhteet ON EI Mikä/Mitä Rakennuksen muoto Rungon muoto on tavanomainen Kattomuoto on tavanomainen Julkisivussa on ulokkeita ja/tai vinoja osia Rakenteet Koteloita ja onteloita joihin vesi/lumi voi kertyä Saumoja, joiden kautta vesi/lumi voi kulkeutua Kosteusrasitukselle herkkiä materiaaleja Materiaalien liitoskohdista johtuvia Olosuhteet Sijainnista johtuvia Vuodenajasta johtuvia Työvaiheiden yhteensovittamisesta johtuvia Muut suojaukseen vaikuttavat seikat: Suojauksen suunnittelun toteutus ON EI Lisätiedot Riskiarvio tehty Riskikohdat kartoitettu Ratkaisut viety suunnitelmaan Huomioitu kuljetuksen aikaiset kosteusriskit Huomioitu varastoinnin aikaiset kosteusriskit Huomioitu asennuksen aikaiset kosteusriskit Huomioitu rakenteiden keskeneräisyydestä johtuvat kosteusriskit Huomioitu rakennuksen sisällä tapahtuvat vesivahingot Luetteloitu suojaukseen tarvittavat tarvikkeet Luetteloitu vesivahingon torjumiseen tarvittava kalusto Määritelty tarvittavat henkilöresurssit Määritelty suojausten dokumentointi Määritelty vesivahinkojen dokumentointi Ohjeistettu vesivahinkojen torjuminen Ohjeistettu vesivahinkojen kuivattaminen ja seuranta Suojaus suunnitelman käyttöönottaminen ON EI Lisätiedot Vastuuhenkilö nimetty Työntekijöiden perehdyttäminen on ohjeistettu Sovittu suunnitelman mukaisuuden valvonnasta Sovittu poikkeamien raportoinnista Varmistettu suojaustarvikkeiden saatavuus työmaalla Varmistettu kaluston saatavuus työmaalla Muut suunnitelman käyttöönottoon liittyvät seikat erillisellä liitteellä Allekirjoitukset Pvm. Vastaava työnjohtaja Pääsuunnittelija Rakennushankkeeseen ryhtyvän edustaja Kosteudenhallinnan vastuuhenkilö Viranomaisen merkintöjä. Esimerkiksi töiden keskeyttäminen joiltakin osin laiminlyöntien johdosta. Erittely laiminlyönneistä ja seuraamuksista on kirjoitettu lomakkeen taakse tai liitteelle ON EI LIITE Viranomaisen nimi ja päivämäärä Viranomaisen allekirjoitus

14 ,4 kem2 KERROSALA HINTANPUIOPOLKU EV kem m brm3 RAKENNUSOIKEUS TONTIN PINTA-ALA TILAVUUS kt 20 AP AUTOPAIKKOJA kt URAKOITSIJALLE 4 AP/ LÄMMITYS asfaltti RAKENNUKSEN PALOLUOKKA P1 PALOKUORMA ALLE 600 MJ/m2 PALOVAARALLISUUSLUOKKA 1 SUOJAUASO 1 OLEVA VÄEÖNSUOJA 24 m2/ 40 hlö OLEVA VÄEÖNSUOJA ON MITOITETTU RAKENNUKSEN MAKSIMIHENKILÖMÄÄRÄN MUKAAN. 13 Rakennus liitetty kunnalliseen sähkö- vesi- ja viemäriverkkoon sekä kaukolämpöverkkoon. Rakennus varustettu koneellisella tulo- ja poistoilmanvaihdolla. ET II nurmi asfaltti TUPAKKA- PAIKKA nurmi ERKINTIE VESIKATTO MUUTOSALUE 5 8 URAKOITSIJALLE VARATTU PIHA-ALUE VESIKATTO MUUTOSALUE 4 5 pp 5 9 Tunnus Päiväys Muutos Muuttanut RP 7 14 ARK

15 koroke ei toimenpiteitä vesikatolla syöksytorvi siirretään kouru uusitaan ei toimenpiteitä vesikatolla uudet tikkaat uusi räystäs uusi räystäs VARAVOIMAKONEHUONE uusi huoltokäytävä, kts. erillinen suunnitelma ei toimenpiteitä vesikatolla uusi räystäs harja uusittavat vesikatot varustetaan turvaköysille mitoitetuin kattopollarein 1:80 MUUNTAMO uusi kanava kts. lvi-suunn. Uudet tikkaat Uudet tikkaat Tunnus Päiväys Muutos Muuttanut uusi räystäs imurit uusitaan kts. lvi-suunn. ARK

16 POHJA 1:50 Tunnus Päiväys Muutos Muuttanut LEIKKAUS 1:20 ARK

17 8 vanha IV- laite teräsohutlevy, tumman ruskea 2a metalliritilä, tumman ruskea uusi räystäs vanha räystäs teräsohutlevy, punainen punatiili 2b nosto-ovi nosto-ovi 6 6 2b punatiili 5 8 IV- laite UUDET VÄRIT JA MATERIAALIT: uusi räystäs uusi räystäs 01 huopakate, väri musta 02 räystäspellitykset, sävy RAL 8019, tumma ruskea katon pellitykset, sävy RAL 9005 musta kourut, syösytorvet ja tikkaat, sävy RAL 8019, tumma ruskea 05 uusi ulko-ovi, sävy RR 32, tumma ruskea 06 puhdasvesialtaan huoltokäytävän suojakatos, kirkas valokate 07 puhdasvesialtaan huoltokäytävän seinät, sävy RR 32, tumma ruskea punatiili 2a punatiili 5 Tunnus Päiväys Muutos Muuttanut ARK

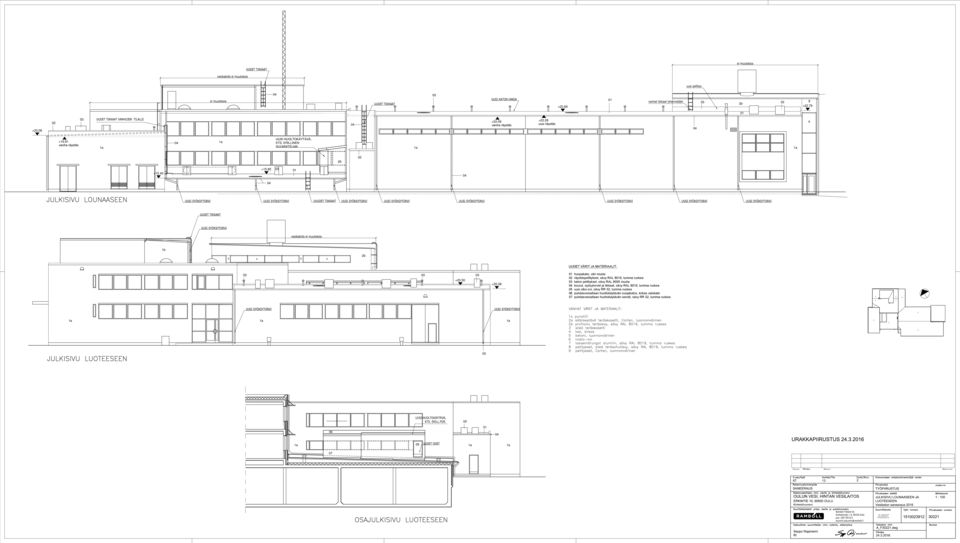

18 b vanha räystäs uusi räystäs vanha räystäs UUSI HUOLTOKÄYTÄVÄ, KTS. ERILLINEN SUUNNITELMA b b UUDET VÄRIT JA MATERIAALIT: huopakate, väri musta 02 räystäspellitykset, sävy RAL 8019, tumma ruskea katon pellitykset, sävy RAL 9005 musta kourut, syösytorvet ja tikkaat, sävy RAL 8019, tumma ruskea 05 uusi ulko-ovi, sävy RR 32, tumma ruskea 06 puhdasvesialtaan huoltokäytävän suojakatos, kirkas valokate 07 puhdasvesialtaan huoltokäytävän seinät, sävy RR 32, tumma ruskea Tunnus Päiväys Muutos Muuttanut ARK
