KÄYTTÖOHJE DÜRR PERIOMAT PLUS 1307 / 1308

Koko: px
Aloita esitys sivulta:

Download "KÄYTTÖOHJE DÜRR PERIOMAT PLUS 1307 / 1308"

Transkriptio

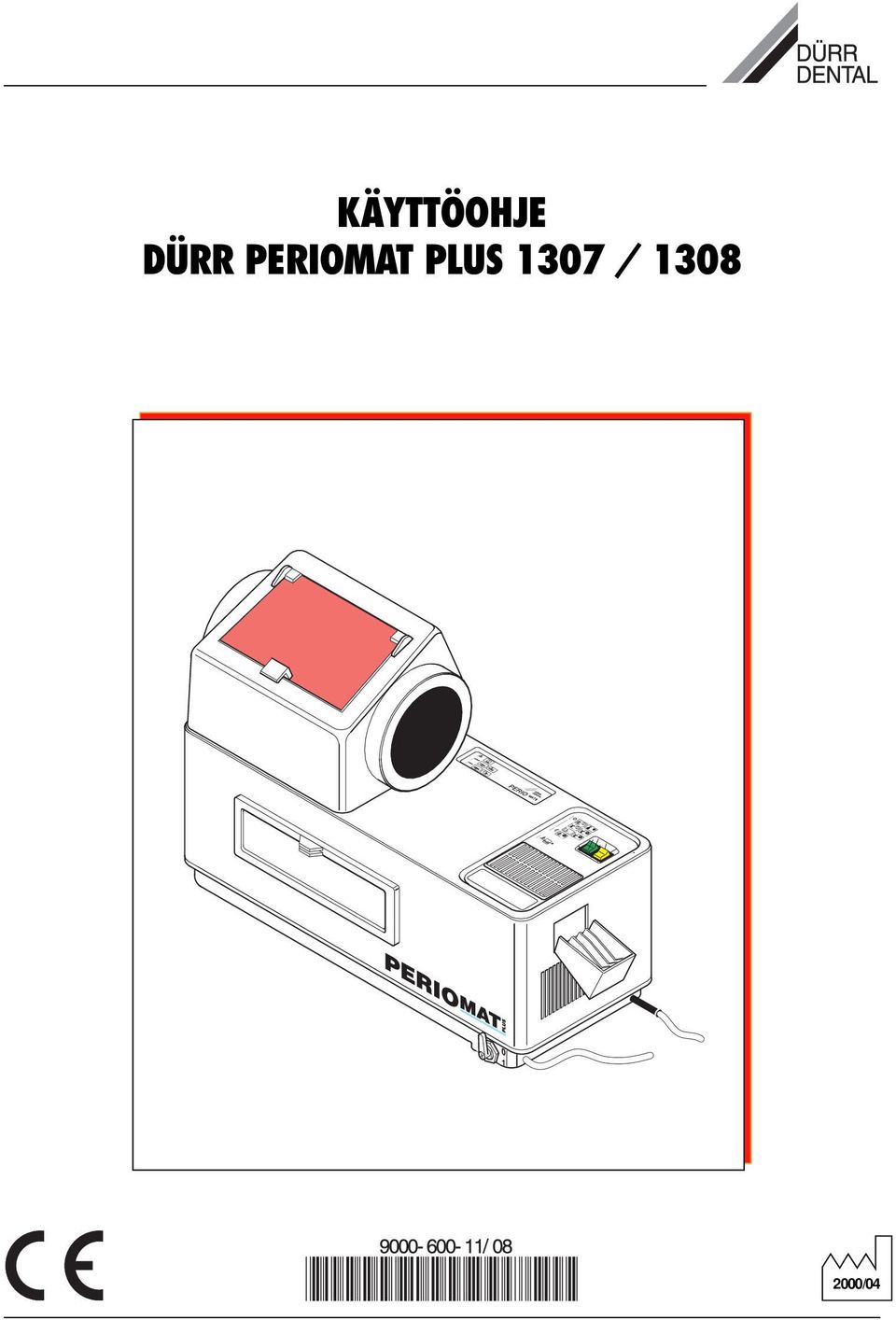

1 KÄYTTÖOHJE DÜRR PERIOMAT PLUS 1307 / /04 1

2 2

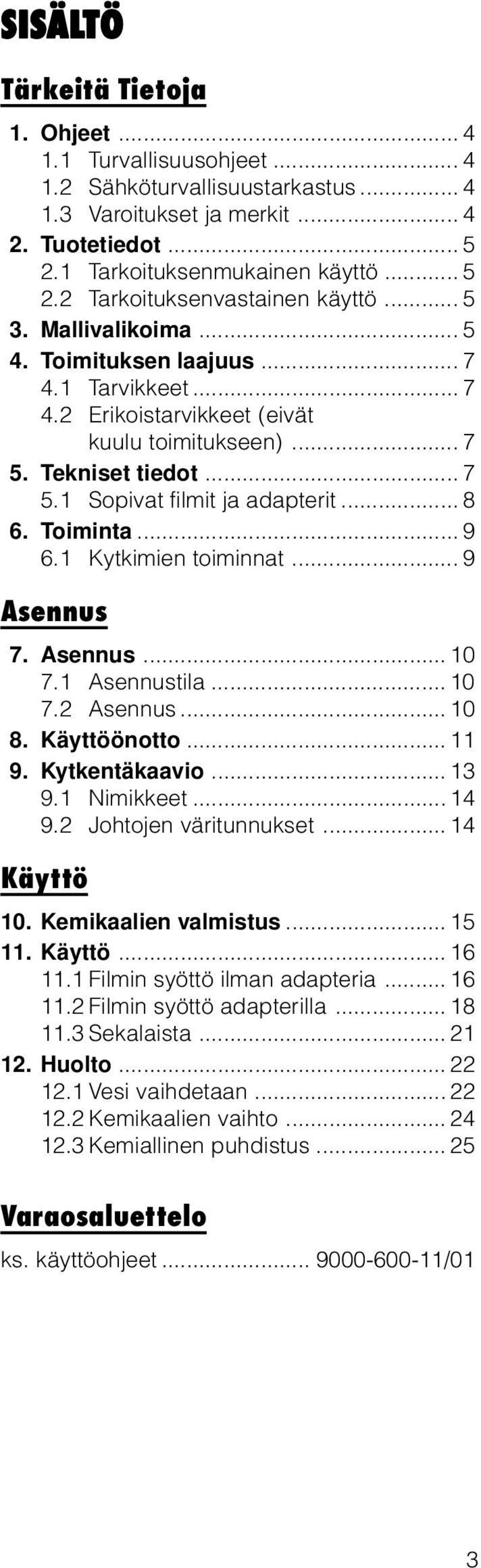

3 SISÄLTÖ Tärkeitä Tietoja 1. Ohjeet Turvallisuusohjeet Sähköturvallisuustarkastus Varoitukset ja merkit Tuotetiedot Tarkoituksenmukainen käyttö Tarkoituksenvastainen käyttö Mallivalikoima Toimituksen laajuus Tarvikkeet Erikoistarvikkeet (eivät kuulu toimitukseen) Tekniset tiedot Sopivat filmit ja adapterit Toiminta Kytkimien toiminnat... 9 Asennus 7. Asennus Asennustila Asennus Käyttöönotto Kytkentäkaavio Nimikkeet Johtojen väritunnukset Käyttö 10. Kemikaalien valmistus Käyttö Filmin syöttö ilman adapteria Filmin syöttö adapterilla Sekalaista Huolto Vesi vaihdetaan Kemikaalien vaihto Kemiallinen puhdistus Varaosaluettelo ks. käyttöohjeet /01 3

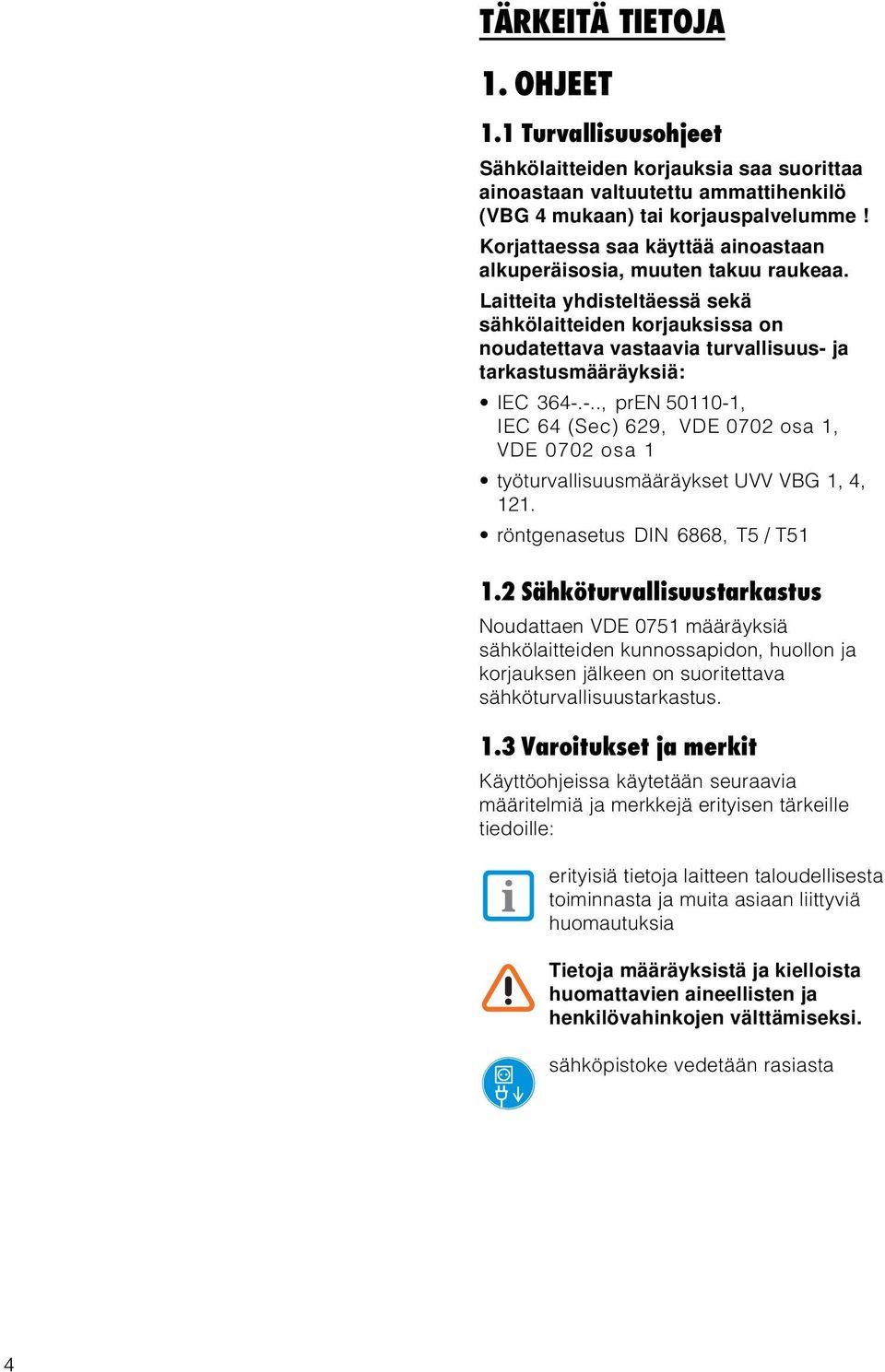

4 TÄRKEITÄ TIETOJA 1. OHJEET 1.1 Turvallisuusohjeet Sähkölaitteiden korjauksia saa suorittaa ainoastaan valtuutettu ammattihenkilö (VBG 4 mukaan) tai korjauspalvelumme! Korjattaessa saa käyttää ainoastaan alkuperäisosia, muuten takuu raukeaa. Laitteita yhdisteltäessä sekä sähkölaitteiden korjauksissa on noudatettava vastaavia turvallisuus- ja tarkastusmääräyksiä: IEC , pren , IEC 64 (Sec) 629, VDE 0702 osa 1, VDE 0702 osa 1 työturvallisuusmääräykset UVV VBG 1, 4, 121. röntgenasetus DIN 6868, T5 / T Sähköturvallisuustarkastus Noudattaen VDE 0751 määräyksiä sähkölaitteiden kunnossapidon, huollon ja korjauksen jälkeen on suoritettava sähköturvallisuustarkastus. 1.3 Varoitukset ja merkit Käyttöohjeissa käytetään seuraavia määritelmiä ja merkkejä erityisen tärkeille tiedoille: erityisiä tietoja laitteen taloudellisesta toiminnasta ja muita asiaan liittyviä huomautuksia Tietoja määräyksistä ja kielloista huomattavien aineellisten ja henkilövahinkojen välttämiseksi. sähköpistoke vedetään rasiasta 4

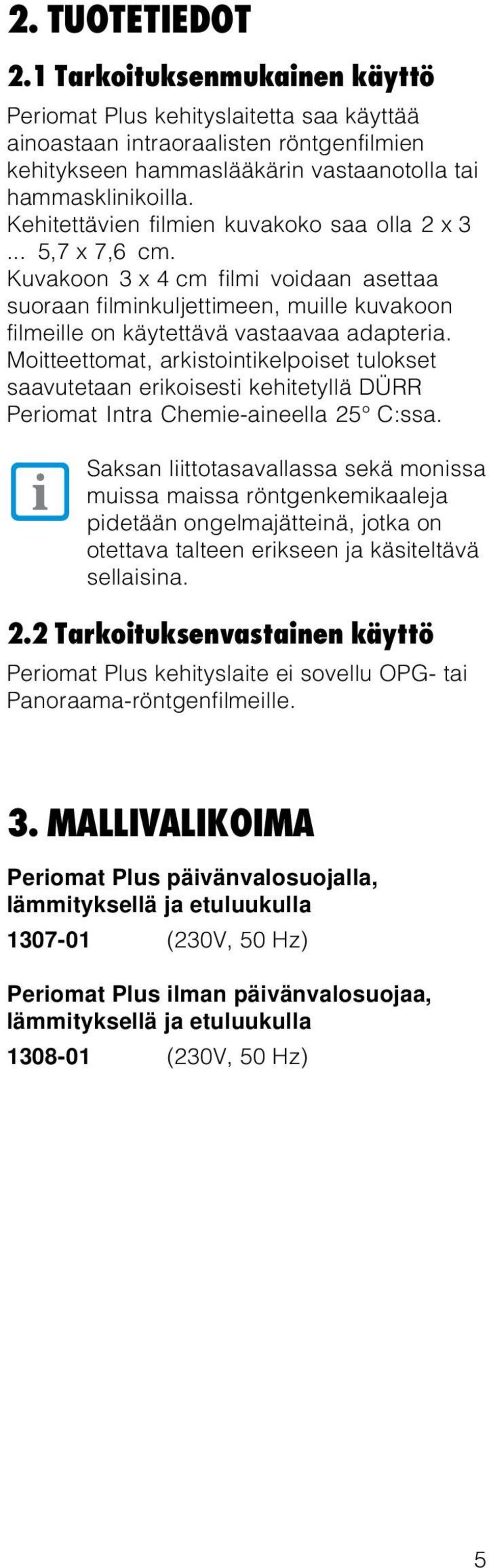

5 2. TUOTETIEDOT 2.1 Tarkoituksenmukainen käyttö Periomat Plus kehityslaitetta saa käyttää ainoastaan intraoraalisten röntgenfilmien kehitykseen hammaslääkärin vastaanotolla tai hammasklinikoilla. Kehitettävien filmien kuvakoko saa olla 2 x ,7 x 7,6 cm. Kuvakoon 3 x 4 cm filmi voidaan asettaa suoraan filminkuljettimeen, muille kuvakoon filmeille on käytettävä vastaavaa adapteria. Moitteettomat, arkistointikelpoiset tulokset saavutetaan erikoisesti kehitetyllä DÜRR Periomat Intra Chemie-aineella 25 C:ssa. Saksan liittotasavallassa sekä monissa muissa maissa röntgenkemikaaleja pidetään ongelmajätteinä, jotka on otettava talteen erikseen ja käsiteltävä sellaisina. 2.2 Tarkoituksenvastainen käyttö Periomat Plus kehityslaite ei sovellu OPG- tai Panoraama-röntgenfilmeille. 3. MALLIVALIKOIMA Periomat Plus päivänvalosuojalla, lämmityksellä ja etuluukulla (230V, 50 Hz) Periomat Plus ilman päivänvalosuojaa, lämmityksellä ja etuluukulla (230V, 50 Hz) 5

6

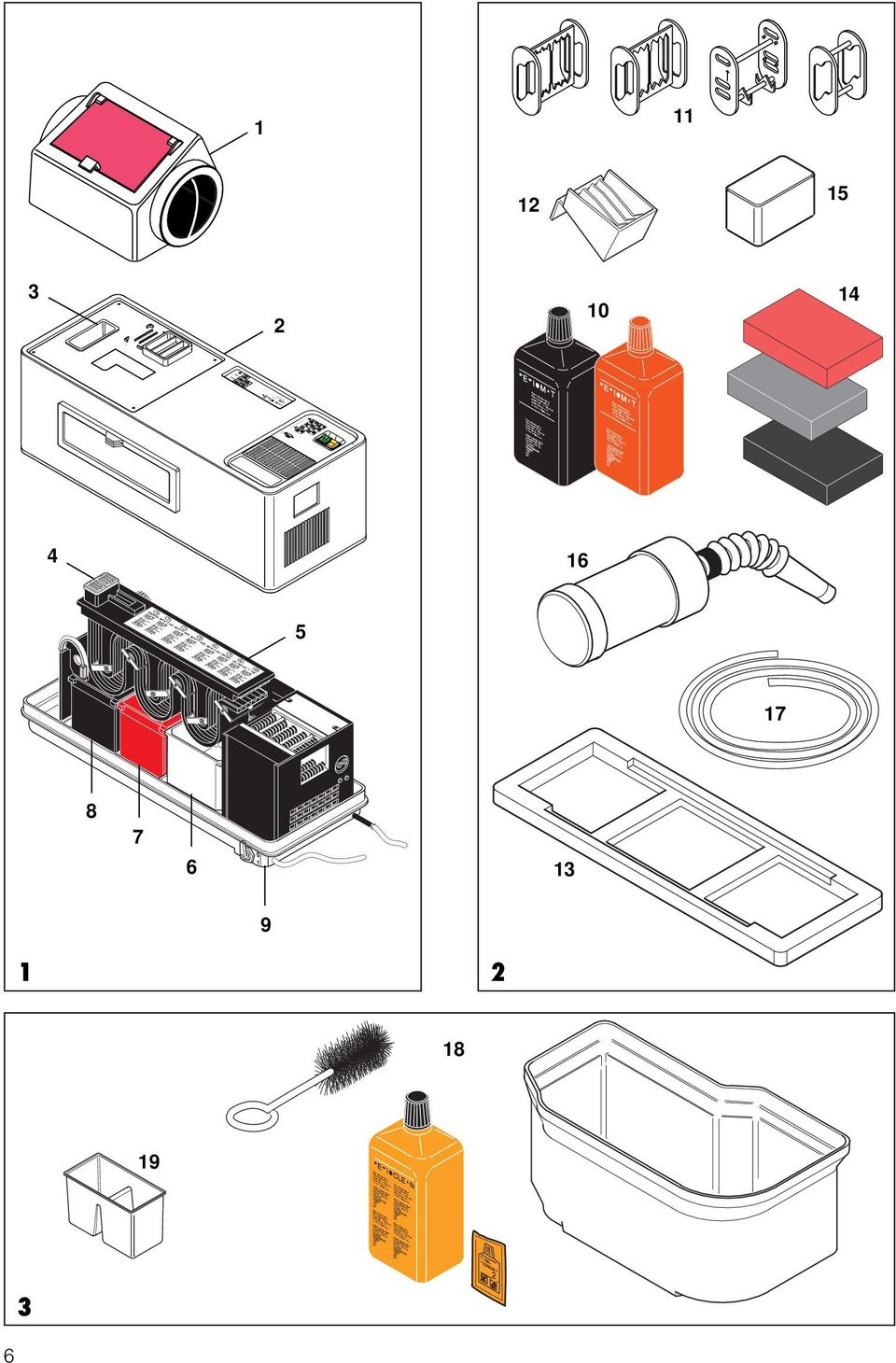

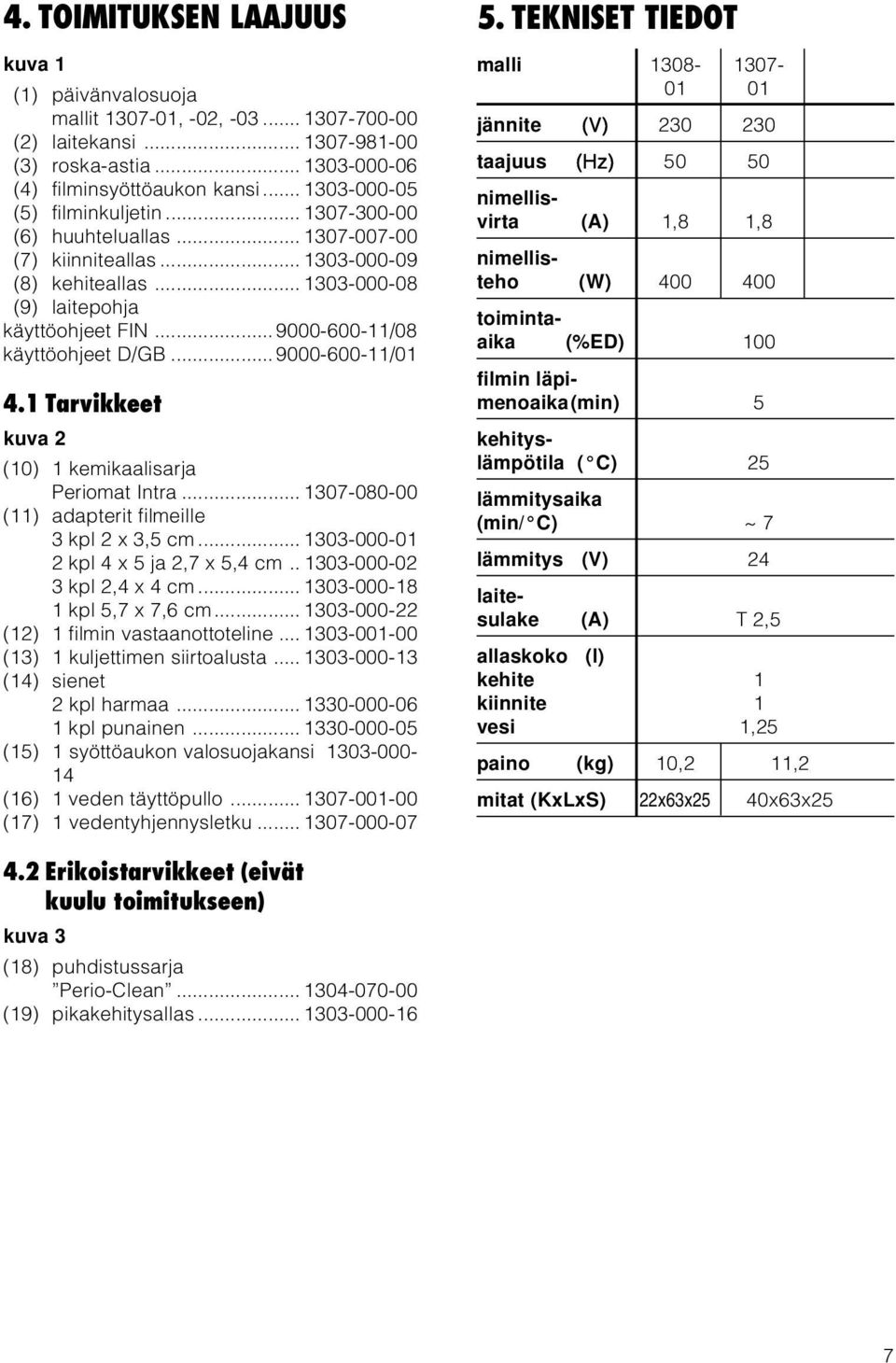

7 4. TOIMITUKSEN LAAJUUS kuva 1 (1) päivänvalosuoja mallit , -02, (2) laitekansi (3) roska-astia (4) filminsyöttöaukon kansi (5) filminkuljetin (6) huuhteluallas (7) kiinniteallas (8) kehiteallas (9) laitepohja käyttöohjeet FIN /08 käyttöohjeet D/GB / Tarvikkeet kuva 2 (10) 1 kemikaalisarja Periomat Intra (11) adapterit filmeille 3 kpl 2 x 3,5 cm kpl 4 x 5 ja 2,7 x 5,4 cm kpl 2,4 x 4 cm kpl 5,7 x 7,6 cm (12) 1 filmin vastaanottoteline (13) 1 kuljettimen siirtoalusta (14) sienet 2 kpl harmaa kpl punainen (15) 1 syöttöaukon valosuojakansi (16) 1 veden täyttöpullo (17) 1 vedentyhjennysletku TEKNISET TIEDOT malli jännite (V) taajuus (Hz) nimellisvirta (A) 1,8 1,8 nimellisteho (W) toimintaaika (%ED) 100 filmin läpimenoaika(min) 5 kehityslämpötila ( C) 25 lämmitysaika (min/ C) ~ 7 lämmitys (V) 24 laitesulake (A) T 2,5 allaskoko (l) kehite 1 kiinnite 1 vesi 1,25 paino (kg) 10,2 11,2 mitat (KxLxS) 22x63x25 40x63x Erikoistarvikkeet (eivät kuulu toimitukseen) kuva 3 (18) puhdistussarja Perio-Clean (19) pikakehitysallas

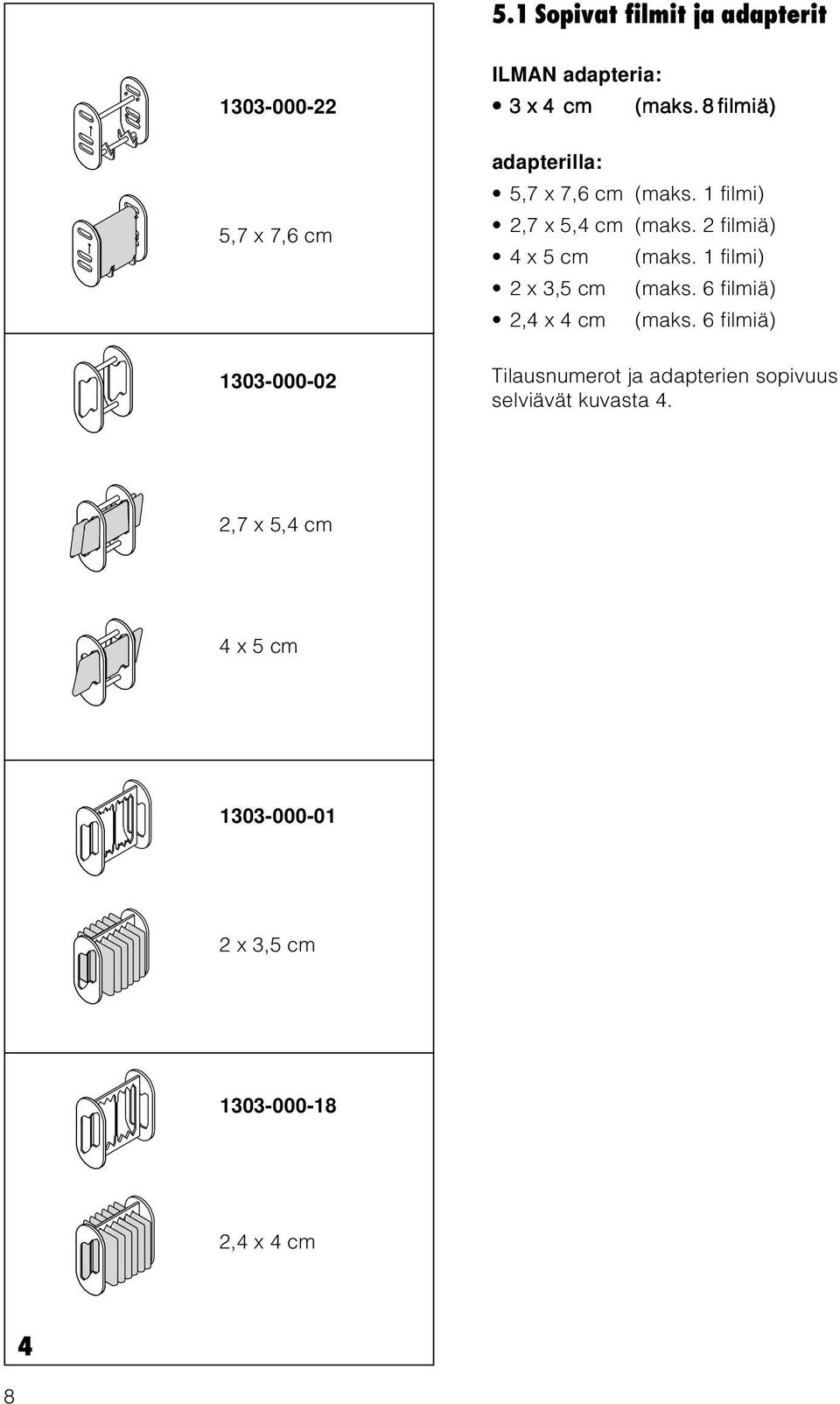

8 5.1 Sopivat filmit ja adapterit ,7 x 7,6 cm ILMAN adapteria: 3 x 4 cm (maks. 8 filmiä) adapterilla: 5,7 x 7,6 cm (maks. 1 filmi) 2,7 x 5,4 cm (maks. 2 filmiä) 4 x 5 cm (maks. 1 filmi) 2 x 3,5 cm (maks. 6 filmiä) 2,4 x 4 cm (maks. 6 filmiä) Tilausnumerot ja adapterien sopivuus selviävät kuvasta 4. 2,7 x 5,4 cm 4 x 5 cm x 3,5 cm ,4 x 4 cm 8 4

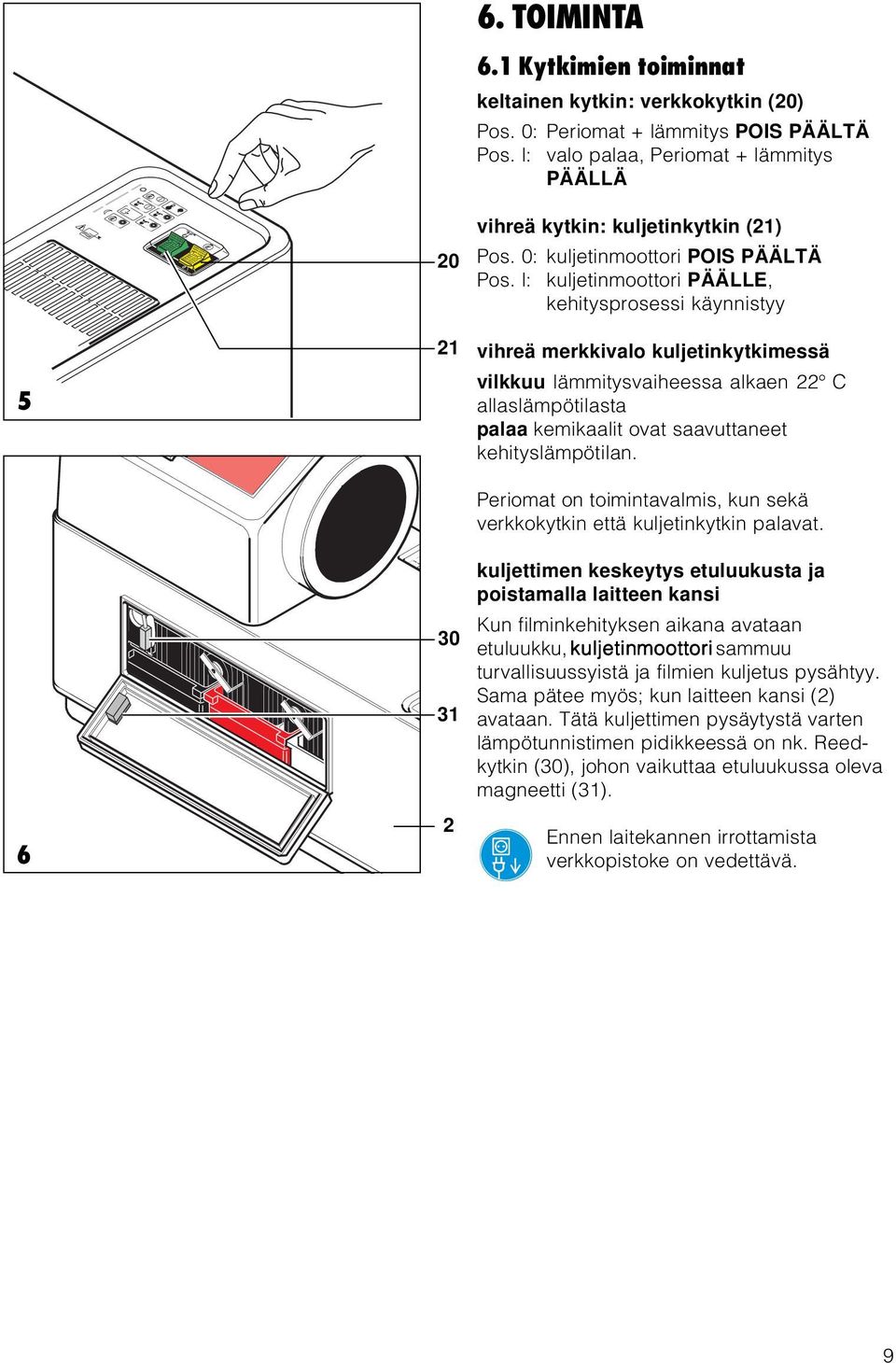

9 6. TOIMINTA 6.1 Kytkimien toiminnat keltainen kytkin: verkkokytkin (20) Pos. 0: Periomat + lämmitys POIS PÄÄLTÄ Pos. l: valo palaa, Periomat + lämmitys PÄÄLLÄ vihreä kytkin: kuljetinkytkin (21) Pos. 0: kuljetinmoottori POIS PÄÄLTÄ Pos. l: kuljetinmoottori PÄÄLLE, kehitysprosessi käynnistyy vihreä merkkivalo kuljetinkytkimessä vilkkuu lämmitysvaiheessa alkaen 22 C allaslämpötilasta palaa kemikaalit ovat saavuttaneet kehityslämpötilan. Periomat on toimintavalmis, kun sekä verkkokytkin että kuljetinkytkin palavat. kuljettimen keskeytys etuluukusta ja poistamalla laitteen kansi Kun filminkehityksen aikana avataan etuluukku, kuljetinmoottori sammuu turvallisuussyistä ja filmien kuljetus pysähtyy. Sama pätee myös; kun laitteen kansi (2) avataan. Tätä kuljettimen pysäytystä varten lämpötunnistimen pidikkeessä on nk. Reedkytkin (30), johon vaikuttaa etuluukussa oleva magneetti (31). Ennen laitekannen irrottamista verkkopistoke on vedettävä. 9

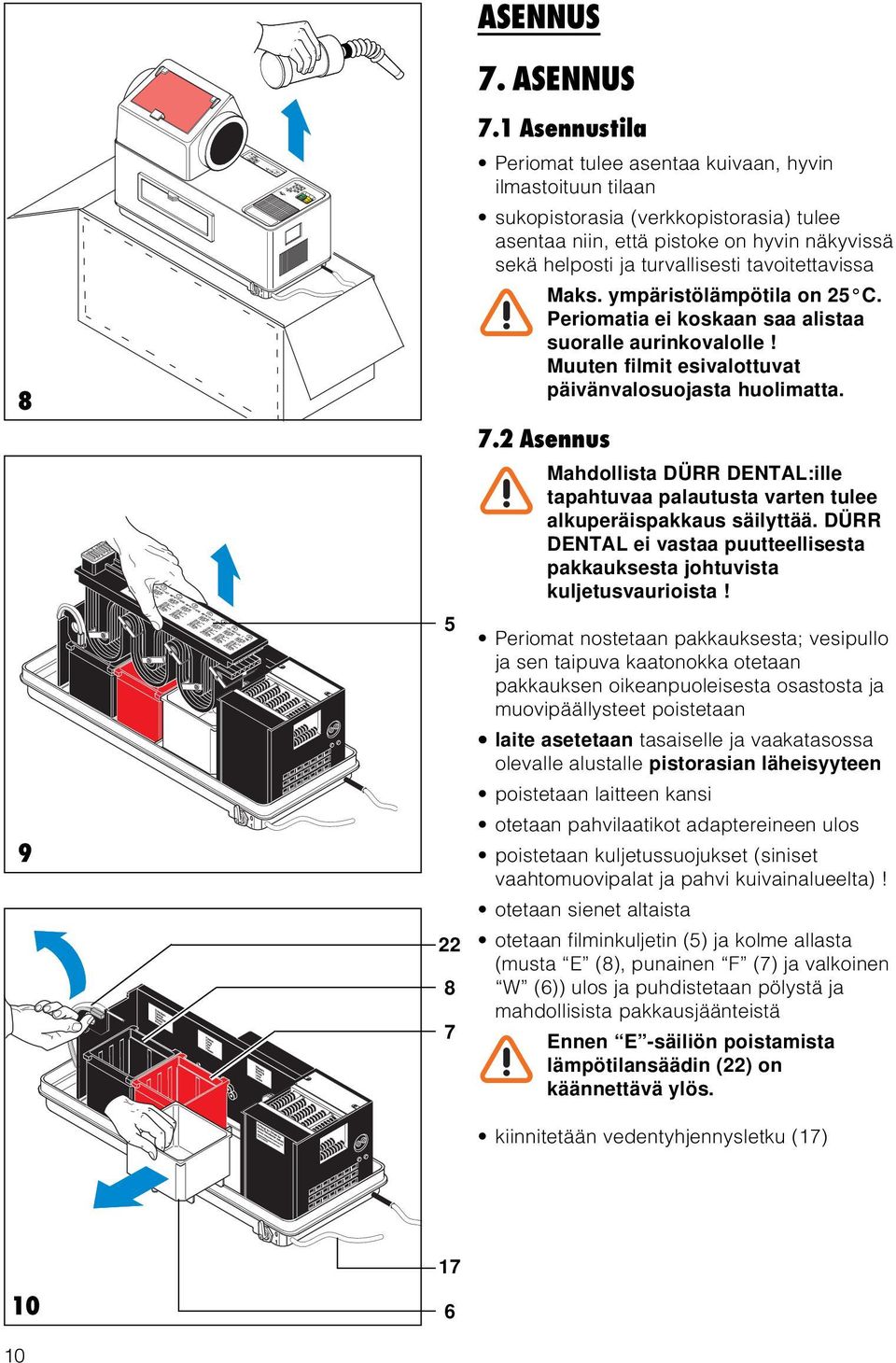

10 ASENNUS 7. ASENNUS 7.1 Asennustila Periomat tulee asentaa kuivaan, hyvin ilmastoituun tilaan sukopistorasia (verkkopistorasia) tulee asentaa niin, että pistoke on hyvin näkyvissä sekä helposti ja turvallisesti tavoitettavissa Maks. ympäristölämpötila on 25 C. Periomatia ei koskaan saa alistaa suoralle aurinkovalolle! Muuten filmit esivalottuvat päivänvalosuojasta huolimatta. 7.2 Asennus Mahdollista DÜRR DENTAL:ille tapahtuvaa palautusta varten tulee alkuperäispakkaus säilyttää. DÜRR DENTAL ei vastaa puutteellisesta pakkauksesta johtuvista kuljetusvaurioista! Periomat nostetaan pakkauksesta; vesipullo ja sen taipuva kaatonokka otetaan pakkauksen oikeanpuoleisesta osastosta ja muovipäällysteet poistetaan laite asetetaan tasaiselle ja vaakatasossa olevalle alustalle pistorasian läheisyyteen poistetaan laitteen kansi otetaan pahvilaatikot adaptereineen ulos poistetaan kuljetussuojukset (siniset vaahtomuovipalat ja pahvi kuivainalueelta)! otetaan sienet altaista otetaan filminkuljetin (5) ja kolme allasta (musta E (8), punainen F (7) ja valkoinen W (6)) ulos ja puhdistetaan pölystä ja mahdollisista pakkausjäänteistä Ennen E -säiliön poistamista lämpötilansäädin (22) on käännettävä ylös. kiinnitetään vedentyhjennysletku (17)

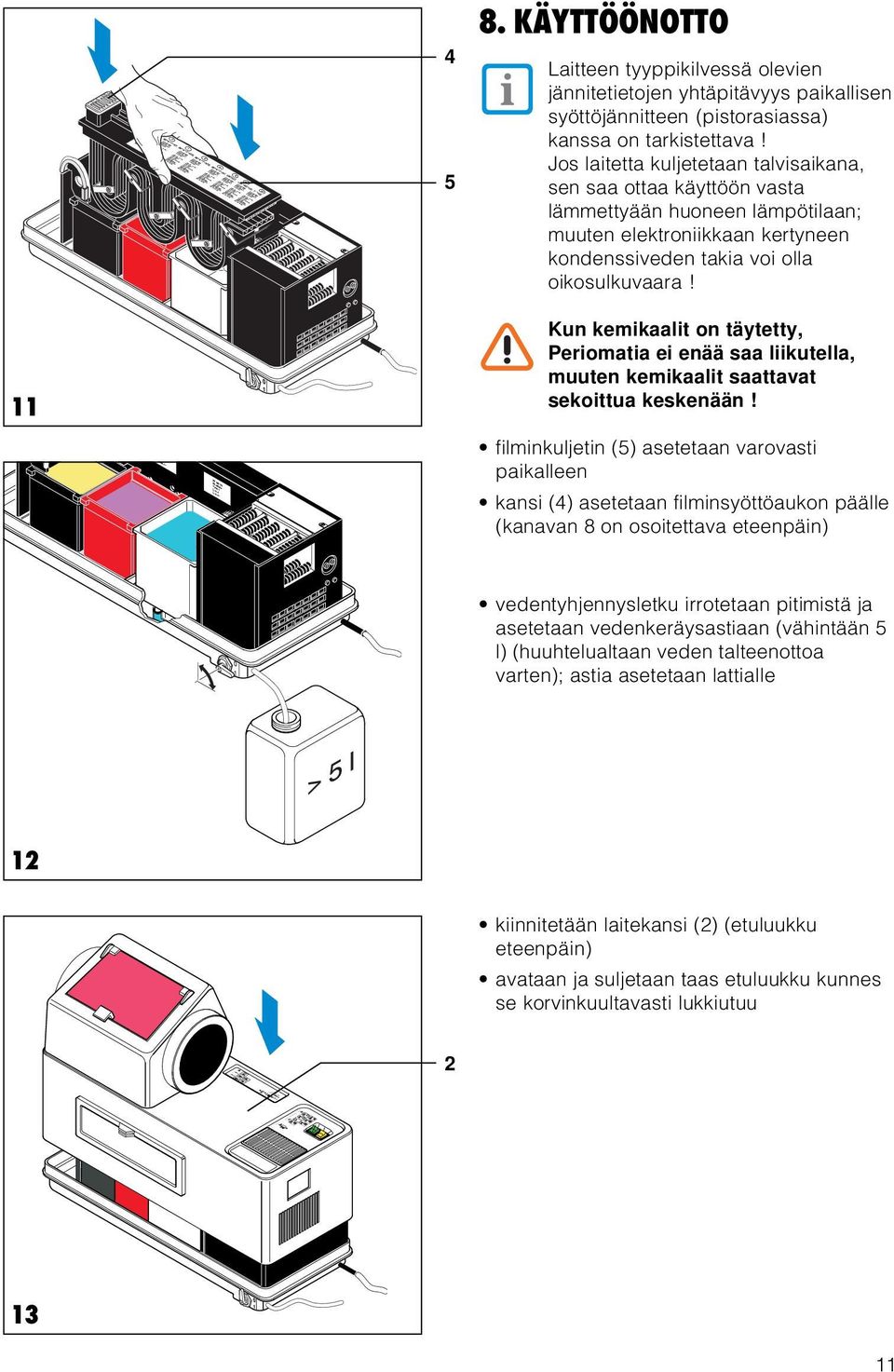

11 KÄYTTÖÖNOTTO Laitteen tyyppikilvessä olevien jännitetietojen yhtäpitävyys paikallisen syöttöjännitteen (pistorasiassa) kanssa on tarkistettava! Jos laitetta kuljetetaan talvisaikana, sen saa ottaa käyttöön vasta lämmettyään huoneen lämpötilaan; muuten elektroniikkaan kertyneen kondenssiveden takia voi olla oikosulkuvaara! 11 Kun kemikaalit on täytetty, Periomatia ei enää saa liikutella, muuten kemikaalit saattavat sekoittua keskenään! filminkuljetin (5) asetetaan varovasti paikalleen kansi (4) asetetaan filminsyöttöaukon päälle (kanavan 8 on osoitettava eteenpäin) vedentyhjennysletku irrotetaan pitimistä ja asetetaan vedenkeräysastiaan (vähintään 5 l) (huuhtelualtaan veden talteenottoa varten); astia asetetaan lattialle 12 kiinnitetään laitekansi (2) (etuluukku eteenpäin) avataan ja suljetaan taas etuluukku kunnes se korvinkuultavasti lukkiutuu

12 ripustetaan filmin vastaanottoteline (12) paikalleen liitetään sähköpistoke käännetään keltainen verkkokytkin (20) PÄÄLLE-asentoon (merkkivalo syttyy) Altaat E ja F seisovat termostaattiohjatun lämmityslevyn päällä. Jos niitä täytettäessä lämpötila on alle 25 C, keltaisen verkkokytkimen (20) kytkemisen jälkeen kemikaalit lämmitetään ja niiden lämpötila pidetään automaattisesti tasaisena. Esimerkki: alkulämpötila on 18 C, lämmitysaika n. 7 min/ C, ts. odotusaika on n. 49 minuuttia kunnes oikea kehityslämpötila on saavutettu. vihreä kytkin (21) alkaa vilkkua lämpötilan ollessa 22 C ja palaa jatkuvasti, kun oikea kehityslämpötila on saavutettu (n. 45 minuutin jälkeen) filmejä voi kehittää vasta, kun kytkin (21) palaa jatkuvasti! 12

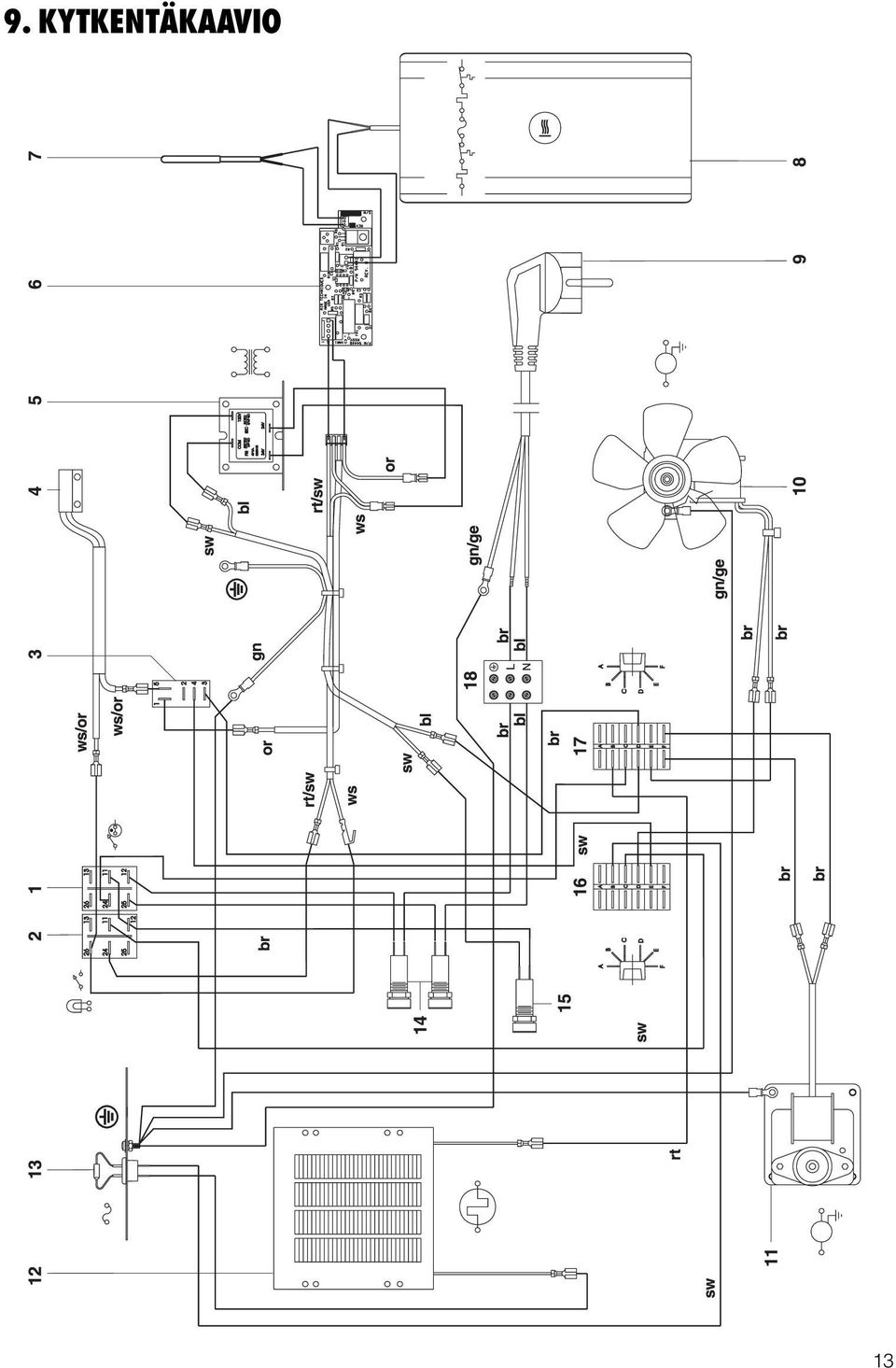

13 9. KYTKENTÄKAAVIO 13

14 9.1 Nimikkeet 1 pääkytkin, oranssinvärinen 2 kuljetinkytkin, vihreä 3 rele 4 Reed-kosketus 5 muuntaja 6 elektroniikka 7 lämpötilatunnistin 8 allaslämmitys 9 verkkopistoke (Schuko) 10 filmikuivauksen puhallin 11 siirtomoottori 12 filmikuivauksen lämmitys 13 lämpösulake 14 verkkosyötön sulakkeet 15 ohjauksen sulake 16 jakoliitin 1 17 jakoliitin 2 18 verkkoliitoksen jakoliitin 9.2 Johtojen väritunnukset gn/ge = vihreä/keltainen rt/sw = punainen/musta ws/or = valkoinen/oranssi sw = musta rt = punainen br = ruskea bl = sininen or = oranssi gn = vihreä 14

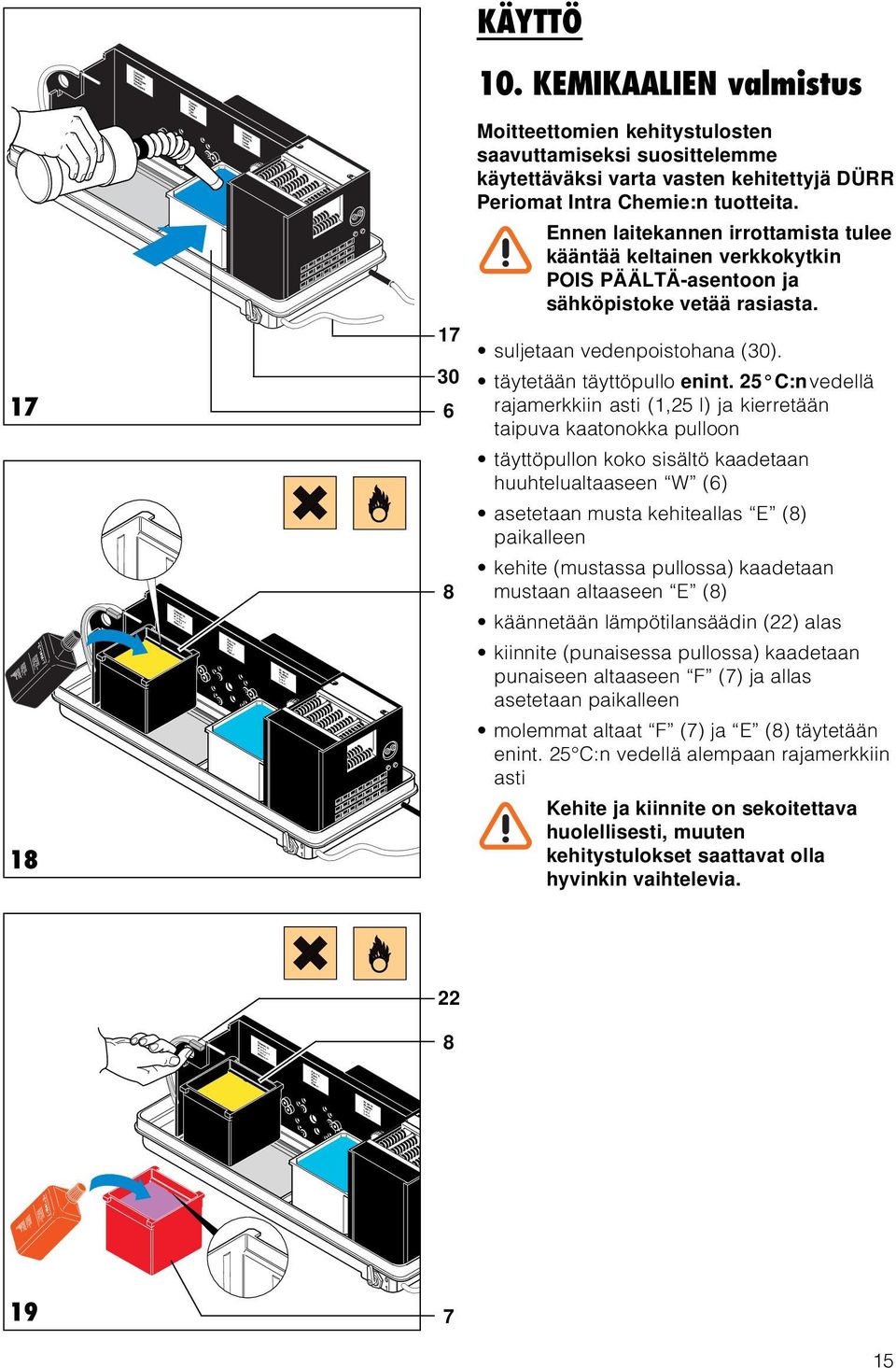

15 KÄYTTÖ 10. KEMIKAALIEN valmistus Moitteettomien kehitystulosten saavuttamiseksi suosittelemme käytettäväksi varta vasten kehitettyjä DÜRR Periomat Intra Chemie:n tuotteita. Ennen laitekannen irrottamista tulee kääntää keltainen verkkokytkin POIS PÄÄLTÄ-asentoon ja sähköpistoke vetää rasiasta. 17 suljetaan vedenpoistohana (30). 30 täytetään täyttöpullo enint. 25 C:n vedellä 6 rajamerkkiin asti (1,25 l) ja kierretään taipuva kaatonokka pulloon täyttöpullon koko sisältö kaadetaan huuhtelualtaaseen W (6) asetetaan musta kehiteallas E (8) paikalleen kehite (mustassa pullossa) kaadetaan 8 mustaan altaaseen E (8) käännetään lämpötilansäädin (22) alas kiinnite (punaisessa pullossa) kaadetaan punaiseen altaaseen F (7) ja allas asetetaan paikalleen molemmat altaat F (7) ja E (8) täytetään enint. 25 C:n vedellä alempaan rajamerkkiin asti Kehite ja kiinnite on sekoitettava huolellisesti, muuten kehitystulokset saattavat olla hyvinkin vaihtelevia

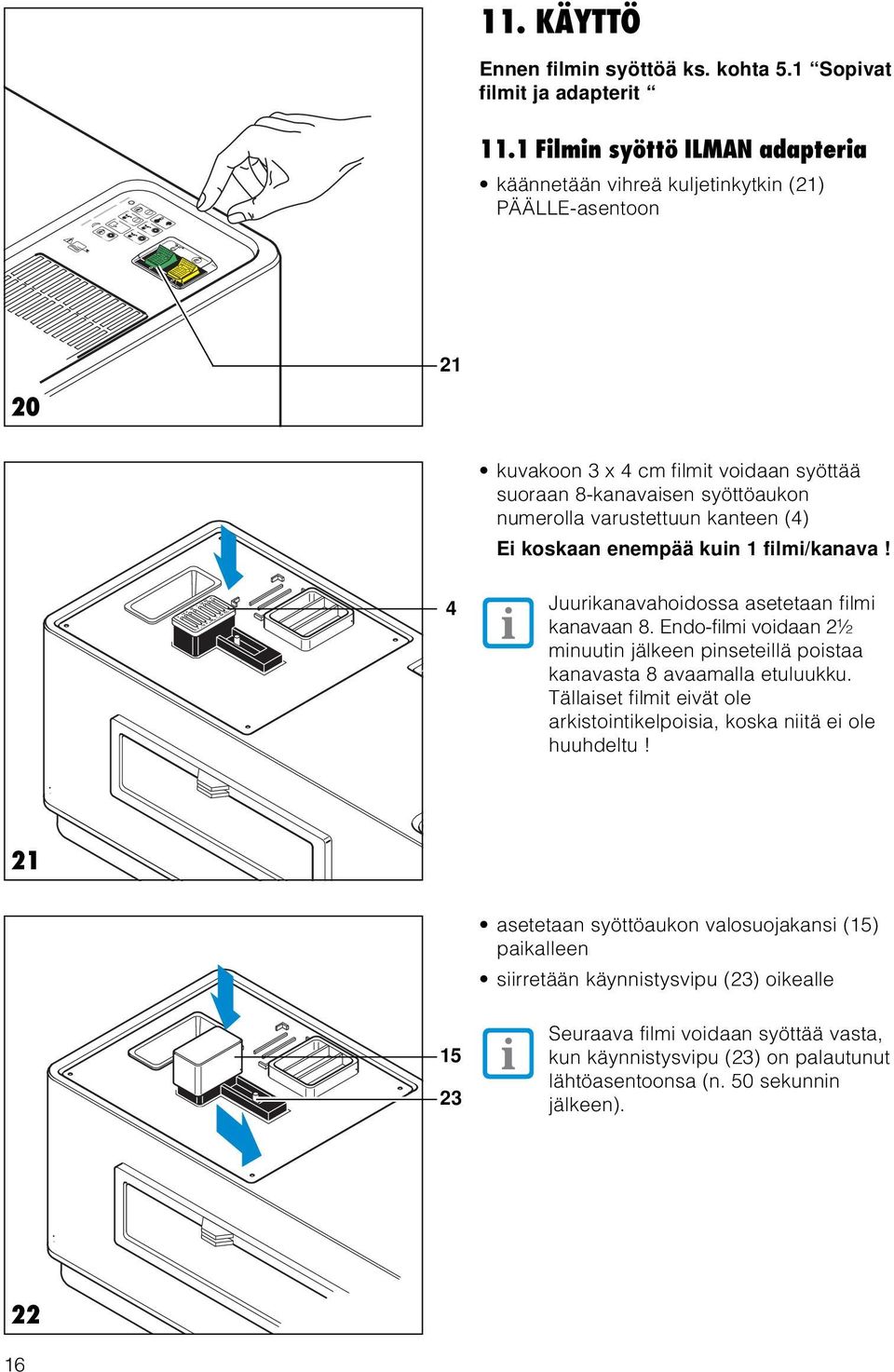

16 11. KÄYTTÖ Ennen filmin syöttöä ks. kohta 5.1 Sopivat filmit ja adapterit 11.1 Filmin syöttö ILMAN adapteria käännetään vihreä kuljetinkytkin (21) PÄÄLLE-asentoon kuvakoon 3 x 4 cm filmit voidaan syöttää suoraan 8-kanavaisen syöttöaukon numerolla varustettuun kanteen (4) Ei koskaan enempää kuin 1 filmi/kanava! 4 Juurikanavahoidossa asetetaan filmi kanavaan 8. Endo-filmi voidaan 2½ minuutin jälkeen pinseteillä poistaa kanavasta 8 avaamalla etuluukku. Tällaiset filmit eivät ole arkistointikelpoisia, koska niitä ei ole huuhdeltu! 21 asetetaan syöttöaukon valosuojakansi (15) paikalleen siirretään käynnistysvipu (23) oikealle Seuraava filmi voidaan syöttää vasta, kun käynnistysvipu (23) on palautunut lähtöasentoonsa (n. 50 sekunnin jälkeen)

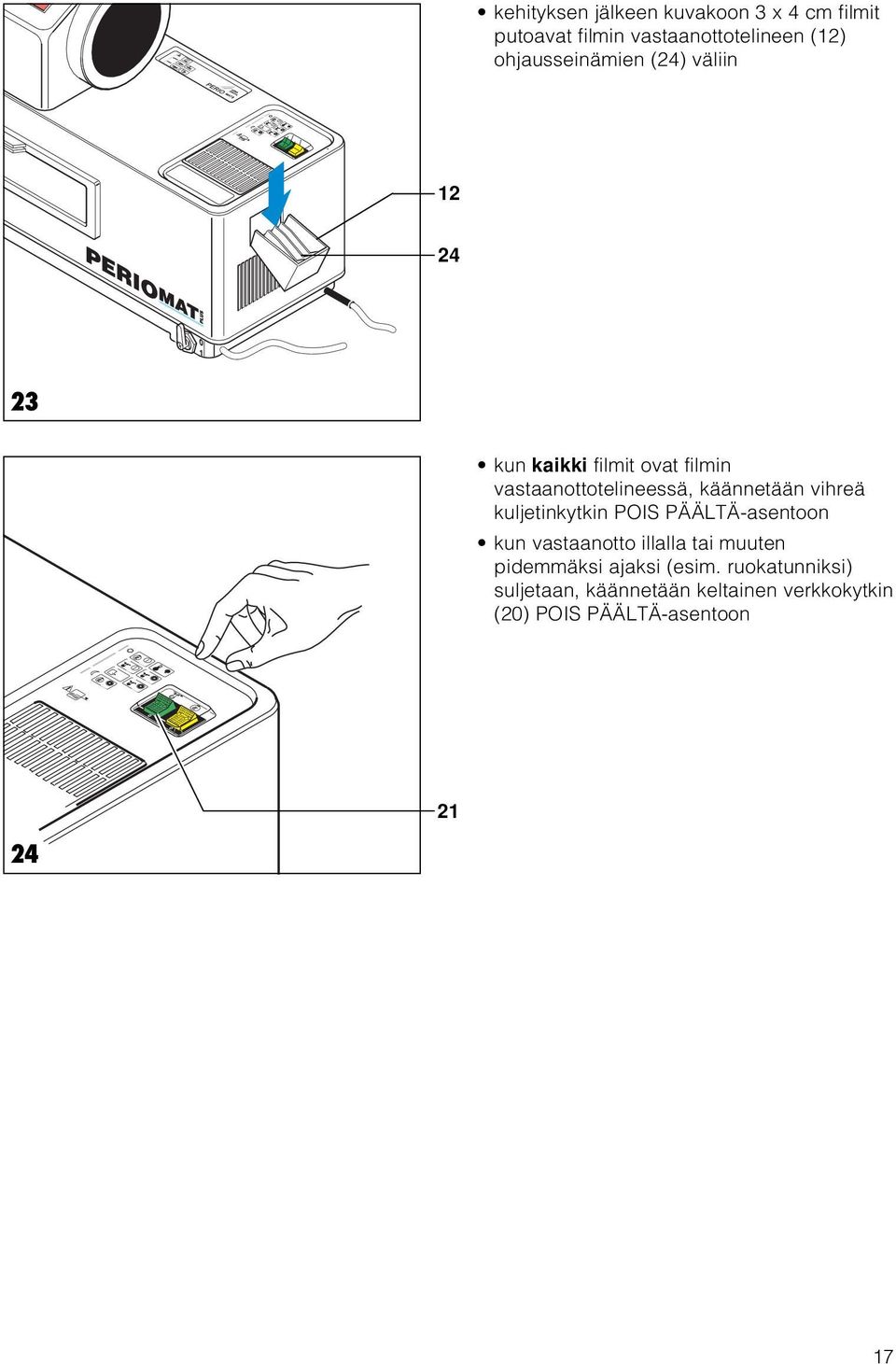

17 kehityksen jälkeen kuvakoon 3 x 4 cm filmit putoavat filmin vastaanottotelineen (12) ohjausseinämien (24) väliin kun kaikki filmit ovat filmin vastaanottotelineessä, käännetään vihreä kuljetinkytkin POIS PÄÄLTÄ-asentoon kun vastaanotto illalla tai muuten pidemmäksi ajaksi (esim. ruokatunniksi) suljetaan, käännetään keltainen verkkokytkin (20) POIS PÄÄLTÄ-asentoon

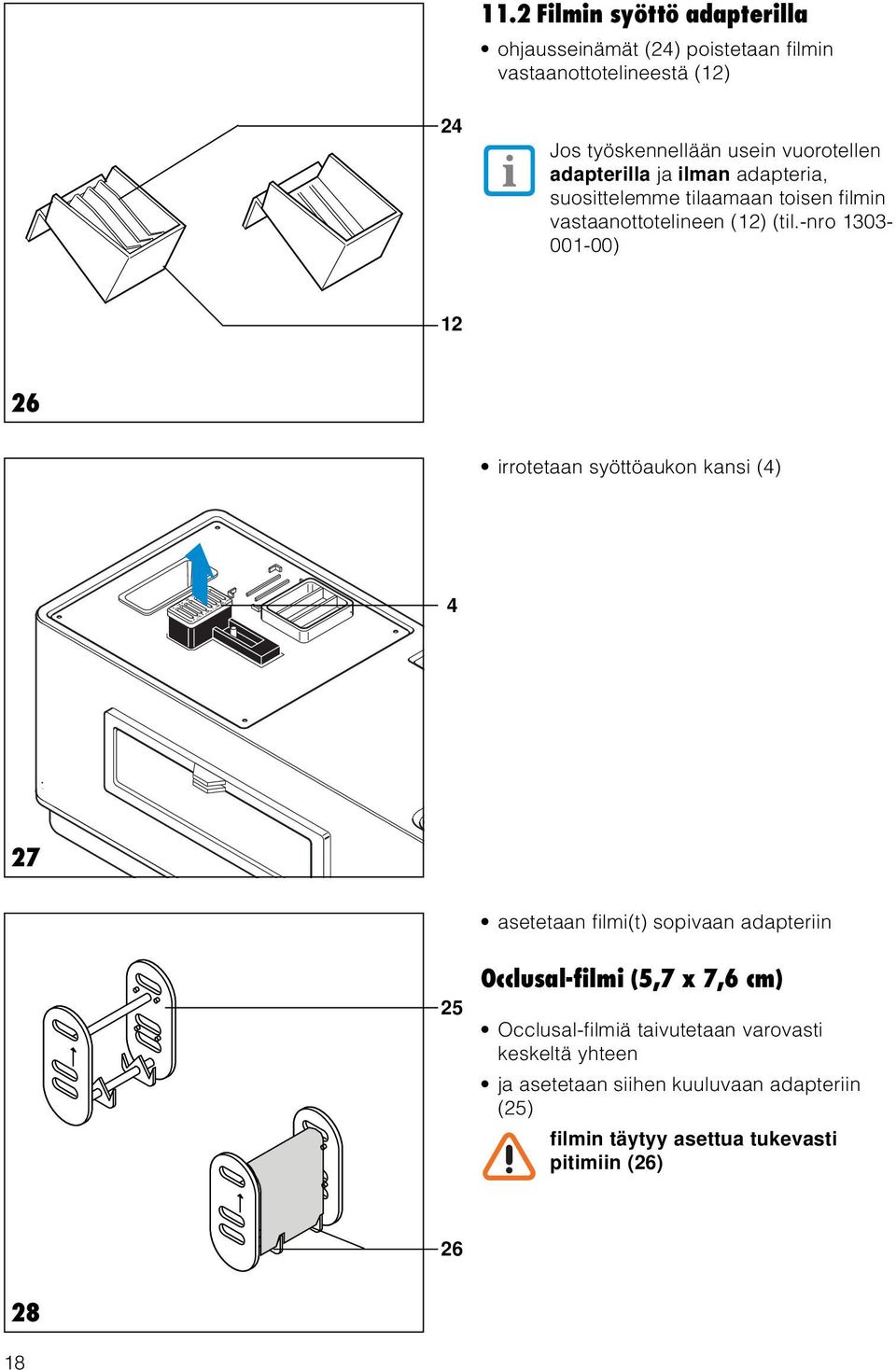

18 11.2 Filmin syöttö adapterilla ohjausseinämät (24) poistetaan filmin vastaanottotelineestä (12) 24 Jos työskennellään usein vuorotellen adapterilla ja ilman adapteria, suosittelemme tilaamaan toisen filmin vastaanottotelineen (12) (til.-nro ) irrotetaan syöttöaukon kansi (4) 4 27 asetetaan filmi(t) sopivaan adapteriin 25 Occlusal-filmi (5,7 x 7,6 cm) Occlusal-filmiä taivutetaan varovasti keskeltä yhteen ja asetetaan siihen kuuluvaan adapteriin (25) filmin täytyy asettua tukevasti pitimiin (26)

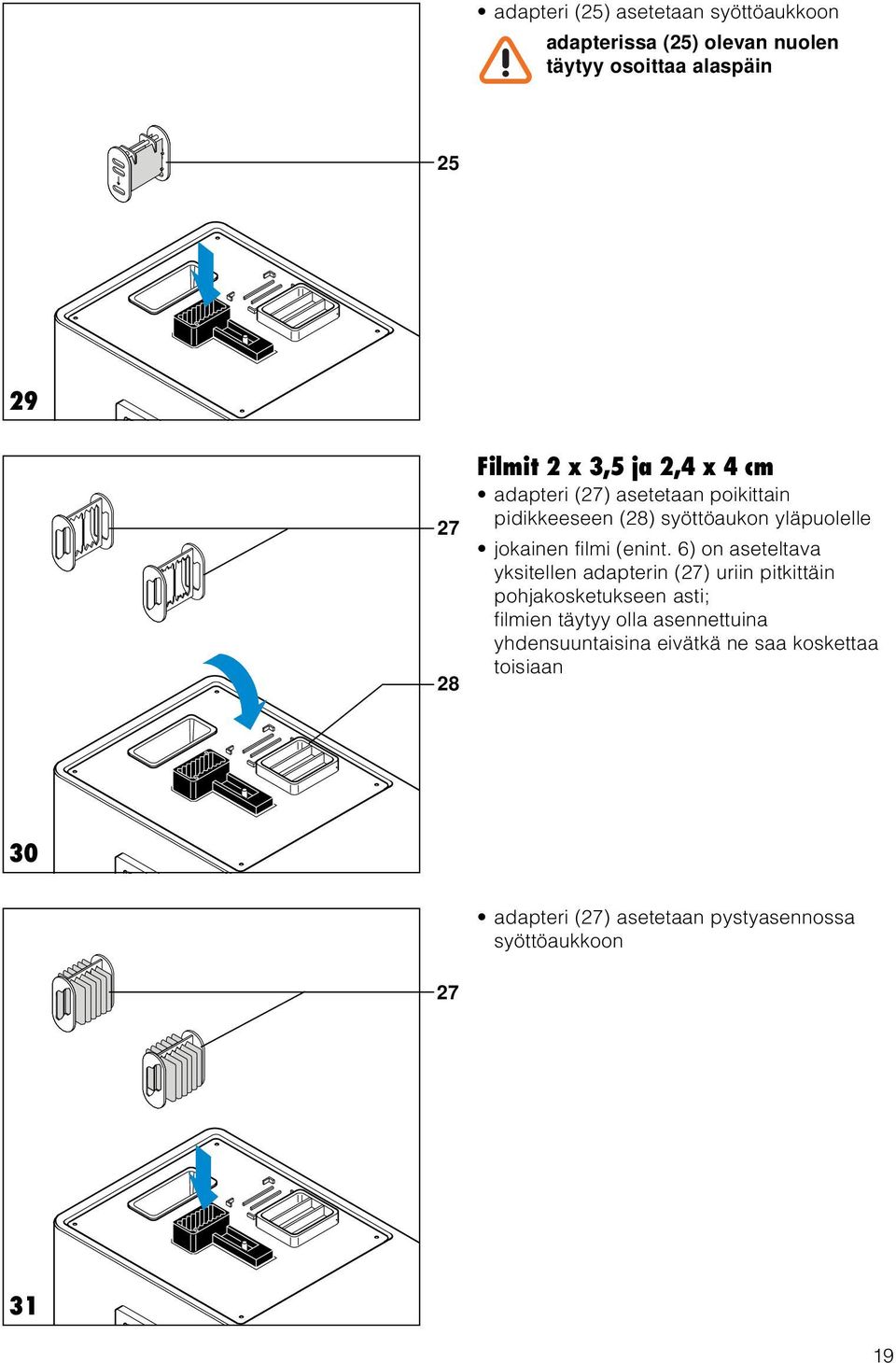

19 adapteri (25) asetetaan syöttöaukkoon adapterissa (25) olevan nuolen täytyy osoittaa alaspäin Filmit 2 x 3,5 ja 2,4 x 4 cm adapteri (27) asetetaan poikittain pidikkeeseen (28) syöttöaukon yläpuolelle jokainen filmi (enint. 6) on aseteltava yksitellen adapterin (27) uriin pitkittäin pohjakosketukseen asti; filmien täytyy olla asennettuina yhdensuuntaisina eivätkä ne saa koskettaa toisiaan 30 adapteri (27) asetetaan pystyasennossa syöttöaukkoon

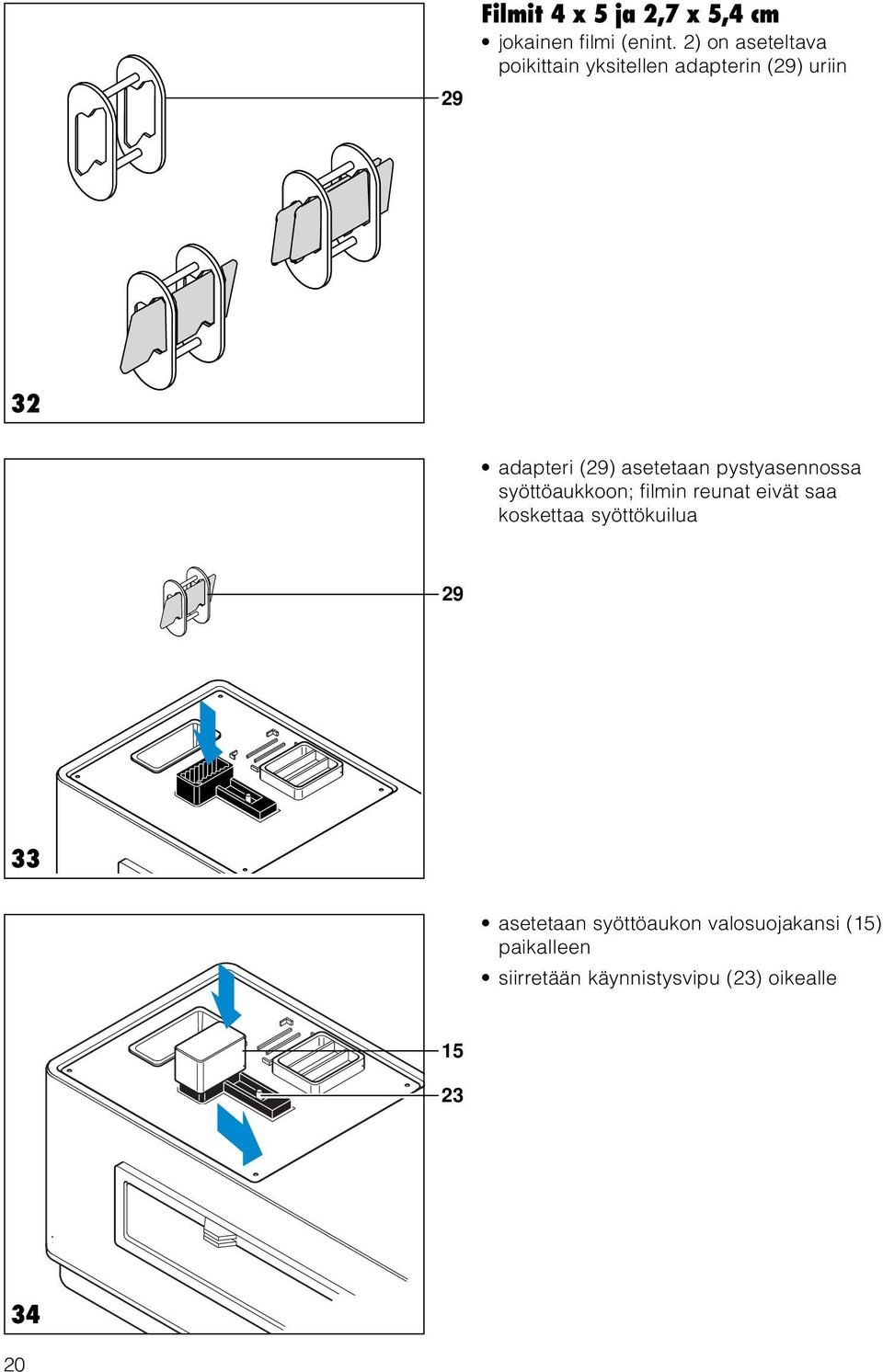

20 29 Filmit 4 x 5 ja 2,7 x 5,4 cm jokainen filmi (enint. 2) on aseteltava poikittain yksitellen adapterin (29) uriin 32 adapteri (29) asetetaan pystyasennossa syöttöaukkoon; filmin reunat eivät saa koskettaa syöttökuilua asetetaan syöttöaukon valosuojakansi (15) paikalleen siirretään käynnistysvipu (23) oikealle

21 filmin kehityksen jälkeen adapteri filmeineen putoaa filmin vastaanottotelineeseen (12) kun filmit on kehitetty, käännetään vihreä kuljetinkytkin POIS PÄÄLTÄ-asentoon kun vastaanotto illalla tai muuten pidemmäksi ajaksi (esim. ruokatunniksi) suljetaan, käännetään keltainen verkkokytkin (20) POIS PÄÄLTÄ-asentoon Sekalaista filmipakkauksia varten on sisäänrakennettu roska-astia (3), joka voidaan ottaa ulos tyhjennystä varten 37 21

22 12. HUOLTO 12.1 Vesi vaihdetaan ja kemikaalien taso tarkistetaan 2 x viikossa! Tyhjennysletku asetetaan vedenkeräysastiaan (vähintään 5 l) huuhtelualtaan veden talteenottoa varten; astia asetetaan lattialle; käytetyn veden viemäröinnissä paikalliset määräykset on huomioitava! 38 käännetään keltainen verkkokytkin POIS PÄÄLTÄ-asentoon sähköpistoke vedetään rasiasta Avataan vedenpoistohana (30) ja odotetaan kunnes huuhteluallas on tyhjentynyt

23 suljetaan vedenpoistohana (30) täytetään täyttöpullo enint. 25 C:n vedellä rajamerkkiin asti ja kierretään taipuva kaatonokka pulloon Vettä vaihdettaessa suosittelemme käyttämään leväntorjunta-ainetta. 42 avataan kansi täyttöpullon koko sisältö kaadetaan huuhtelualtaaseen W tarkistetaan kemikaalien taso kehitealtaassa E ja kiinnitealtaassa F, täytetään puuttuvat määrät rajamerkkiin asti (ks. kääntösivun sisäpuolella) enint. 25 C:n vedellä kehitteen ja kiinnitteen lämpötila on säädetty 25 C:een eikä sitä saa ylittää, muuten kuvista tulee tummempia suljetaan kansi liitetään sähköpistoke rasiaan käännetään keltainen verkkokytkin PÄÄLLEasentoon

24 12.2 Kemikaalien vaihto 3 viikon välein n. 3 viikon tai vastaavasti n x 4 cm kuvakoon filmin kehityksen jälkeen kehite- ja kiinniteaineet ovat kuluneet loppuun ja siksi uusittava. 20 käännetään keltainen verkkokytkin POIS PÄÄLTÄ-asentoon ja 44 sähköpistoke vedetään rasiasta filmin vastaanottoteline (12) poistetaan irrotetaan laitekansi (2)

25 nostetaan filminkuljetinta (5) hieman ja annetaan kemikaalien valua pois asetetaan filminkuljetin siirtoalustalle käännetään lämpötilansäädin (22) ylös filminkuljetin (5) huuhdellaan juoksevan lämpimän veden alla mahdolliset jäänteet poistetaan puhdistussarjaan Perio-Clean kuuluvalla harjalla tyhjennetään kemikaalit ja vesi Saksan liittotasavallassa sekä monissa muissa maissa röntgenkemikaaleja pidetään ongelmajätteinä, jotka on otettava talteen erikseen ja käsiteltävä sellaisina. Julkisoikeudelliset määräykset on huomioitava! kaikki 3 allasta (6, 7, 8) puhdistetaan väriltään samalla sienellä ja lämpimällä vedellä perusteellisesti ja pyyhitään puhtaaksi syöttöaukkoa ympäröivä alue kuivataan nukkaantumattomalla rievulla kemikaalien valmistus on suoritettava kohdan 8 mukaan Kemiallinen puhdistus 6 kuukauden välein 6 kuukauden välein filminkuljetin on puhdistettava kemiallisesti tähän tarkoitukseen suosittelemme puhdistussarjaamme Perio-Clean til.-nro: Jokaiseen sarjaan on liitetty täydelliset käyttöohjeet

26 26 Dürr Dental GmbH & Co. KG Höpfigheimer Straße Bietigheim-Bissingen/Germany Tel: +49 (0) / Fax: +49 (0) / info@duerr.de Internet: 4/00 finn.
