1

2

3 Tarjous- / yhteystietolomake Hanke / tarjouskilpailu Yläasteen kaksikerroksisen osan purku-urakka Diaarinumero PIR 61/5102/2015 Yritys / tarjoaja Y-tunnus Yhteyshenkilö Puhelinnumero Sähköposti Osoite Postinumero ja postitoimipaikka TARJOUS Tarjoudumme suorittamaan purku-urakan tarjouspyyntöasiakirjojen mukaan Kokonaishinta (vertailuperuste) Veroton hinta: Tarjouksen liitteet tarjouspyyntöasiakirjojen mukaisesti (UO kohta 18.1, UO kohta 18.2, UO kohta 18.3) Lisätietoja Tarjoajaa pyydetään ilmoittamaan sähköpostiosoite, josta tarjoajan tarpeen vaatiessa tavoittaa. Hankintapäätös annetaan tiedoksi tarjoajan yllä ilmoittamaan sähköpostiosoitteeseen. Hankintapäätöstä ei toimiteta tavallisena kirjeenä. Päiväys Tarjoajan allekirjoitus ja nimenselvennys

4 Urakkaohjelma PIR 61/5102/2015 Sivu 1/ Tilaaja: Pirkkalan kunta Tilapalvelu Rohtokuja Pirkkala Hanke: Yläasteen kaksikerroksisen osan purku-urakka Kokonaisurakka, purkutyöt

5 Urakkaohjelma Sivu 2/19 SISÄLLYSLUETTELO: 1. TIETOJA HANKKEESTA Purkukohde Rakennuttaja Valvoja ja turvallisuuskoordinaattori URAKKAMUOTO JA MAKSUPERUSTE Urakkamuoto Maksuperuste URAKAN LAAJUUS Yleistä Kokonaisurakka Tilaajan hankinnat ja erillisurakat TYÖMAAN JOHTOVELVOLLISUUDET JA TYÖMAAPALVELUT ASIAKIRJAT Tarjouspyyntöasiakirjat Urakkasopimusasiakirjat Asiakirjojen pätevyysjärjestys URAKKA-AIKA Töiden aloitus Rakennusaika Viivästyminen (poikkeus YSE ) Työaikataulun tekeminen URAKOITSIJAN VASTUUVELVOITTEET Takuuaika Vakuudet Vakuutukset TILAAJAN MAKSUVELVOLLISUUS Urakkahinnan muodostuminen Hintasidonnaisuudet Muutostyöt Urakkasumman maksaminen TILAAJAN TOIMENPITEET Luvat Tilaajan vakuudenantovelvollisuus LAATU Urakoitsijan laadunvalvonta Suunnittelijan laadunvalvonta...10

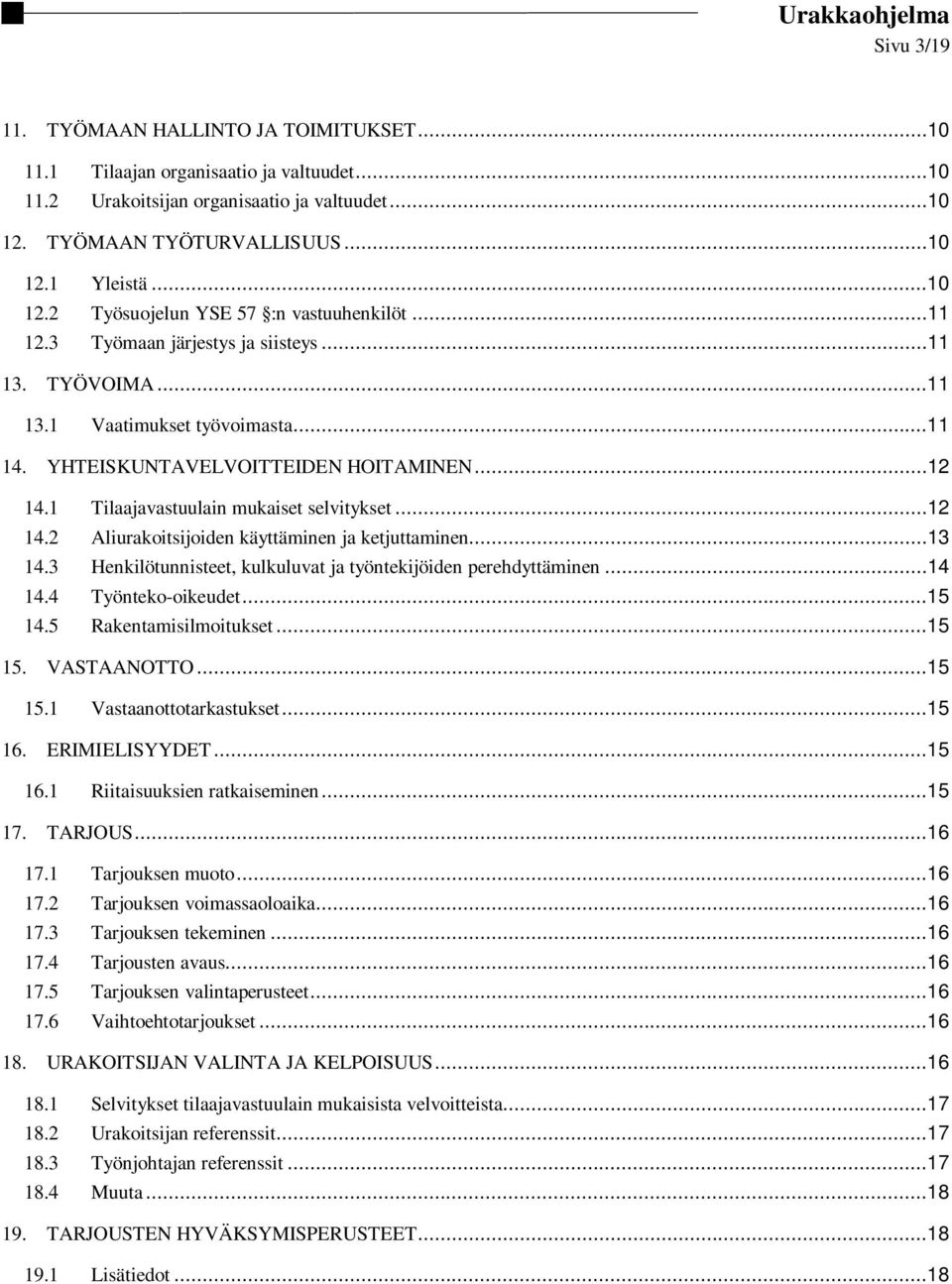

6 Urakkaohjelma Sivu 3/ TYÖMAAN HALLINTO JA TOIMITUKSET Tilaajan organisaatio ja valtuudet Urakoitsijan organisaatio ja valtuudet TYÖMAAN TYÖTURVALLISUUS Yleistä Työsuojelun YSE 57 :n vastuuhenkilöt Työmaan järjestys ja siisteys TYÖVOIMA Vaatimukset työvoimasta YHTEISKUNTAVELVOITTEIDEN HOITAMINEN Tilaajavastuulain mukaiset selvitykset Aliurakoitsijoiden käyttäminen ja ketjuttaminen Henkilötunnisteet, kulkuluvat ja työntekijöiden perehdyttäminen Työnteko-oikeudet Rakentamisilmoitukset VASTAANOTTO Vastaanottotarkastukset ERIMIELISYYDET Riitaisuuksien ratkaiseminen TARJOUS Tarjouksen muoto Tarjouksen voimassaoloaika Tarjouksen tekeminen Tarjousten avaus Tarjouksen valintaperusteet Vaihtoehtotarjoukset URAKOITSIJAN VALINTA JA KELPOISUUS Selvitykset tilaajavastuulain mukaisista velvoitteista Urakoitsijan referenssit Työnjohtajan referenssit Muuta TARJOUSTEN HYVÄKSYMISPERUSTEET Lisätiedot...18

7 Urakkaohjelma Sivu 4/19 1. TIETOJA HANKKEESTA 1.1 Purkukohde Purkukohteena on Pirkkalan yläasteen rakennuksen kaksikerroksinen osa. Kohteen osoite on Koulutie 8, Pirkkala. Tilaaja suosittelee, että urakoitsija tutustuu kohteeseen ja rakennusaluetta koskeviin olosuhteisiin ja määräyksiin ennen tarjouksen antamista. 1.2 Rakennuttaja Pirkkalan kunta, Tilapalvelu Rohtokuja 4, Pirkkala. Rakennuttajan edustajana toimivat Kunnossapitomestari Olli Hirvelä puh ja Työnjohtaja Ilpo Kataja puh Valvoja ja turvallisuuskoordinaattori Tilaaja nimeää purkutöiden valvojan ja turvallisuuskoordinaattorin ennen töiden aloitusta. 2. URAKKAMUOTO JA MAKSUPERUSTE 2.1 Urakkamuoto Urakkamuotona on kokonaisurakka, jossa urakoitsija toimii pääurakoitsijana. Pääurakoitsija toimii lainsäädännön tarkoittamana päätoteuttajana. 2.2 Maksuperuste Kohteen työt toteutetaan kokonaishintaurakkana ilman indeksi- ja valuuttasidonnaisuutta. 3. URAKAN LAAJUUS 3.1 Yleistä Kokonaisurakkaan sisältyvät työt asiakirjaluettelossa mainittujen suunnitelmien mukaisesti, työmaapalveluista vastaavan urakoitsijan velvoitteet ja pääurakoitsijan velvoitteet mukaan lukien työmaan johtovelvollisuudet sekä päätoteuttajan velvoitteet. Purku-urakoitsija tekee vaaditut ilmoitukset verohallinnolle ja muille viranomaisille. Urakoitsija tekee tontille myös rakennusvalvonnan vaatiman työmaataulun.

8 Urakkaohjelma Sivu 5/ Kokonaisurakka Urakkaan sisältyy Pirkkalassa osoitteessa Koulutie 8 sijaitsevan Pirkkalan yläasteen rakennuksen kaksikerroksisen osan purkaminen tarjouspyyntöasiakirjojen mukaisesti. Koulun purettavan osan yhteinen kokonaisala on noin 2300 m2 (1. krs, 2. krs, IVkonehuone). Ennen työn aloittamista on urakoitsijan laadittava purkutyösuunnitelma, selvitys purkumateriaalien jätteiden käsittelystä, jätteiden loppusijoitussuunnitelma sekä purkutyöaikataulu, mikä tulee hyväksyttää tilaajalla. Purku-urakkaan kuuluu myös purkujätteen siirto, lajittelu ja poiskuljettaminen. Urakkaan kuuluu myös asbestin ja haitta-aineiden purku ja purkujätteiden vienti luvalliselle jätteiden käsittelypaikalle. Kaikkien jätteiden vastaanottokustannukset ja muut mahdolliset jätemaksut kuuluvat myös urakkaan. Urakoitsija lajittelee purkujätteet ja toimittaa ne ympäristöviraston rakennusjätteen lajitteluohjeiden mukaisiin vastaanottopaikkoihin. Rakennuksen perustuksina olevat pilarianturoiden paalut katkaistaan anturoiden alapinnoista mitaten 1000 mm:n syvyydeltä. Paalujen katkaisun jälkeen maahan jäävien paalujen sijainti ja korot mitataan tilaajan toimesta. Urakoitsija on velvollinen ilmoittamaan tilaajalle milloin kyseisen mittauksen voi suorittaa. Purkualueen tarkat rajat katselmoidaan ennen työn aloitusta. Urakkaan kuuluu myös työmaan ympärille rakennettava työmaa-aita. Urakkaan laskettava aidan pituus on noin 300 metriä. Ennen purkutyön aloittamista urakoitsijan on varmistuttava siitä, että purkukohteesta on kytketty pois päältä vesi, lämpö ja sähkö. Veden, lämmön ja sähkön poiskytkennästä vastaa tilaaja. Purkutyössä tarvittava vesi ja sähkö on mahdollista saada kohteesta. Ennen purkutyön aloittamista ja joka päivä on varmistuttava siitä, että purettavassa rakennuksessa ei ole luvatta ihmisiä. Purkamisen jälkeen urakoitsijan tulee täyttää rakennuksen monttu tiivistetyllä routimattomalla soralla tai maa-aineksella kaivuualueen ympärillä olevan maanpinnan tasoon. Pintaan tulee 30 cm:n vahvuinen tiivistetty murskekerros (0-16 mm). Urakoitsijan tulee selvittää maa-aineksen routimattomuus toimittamalla maa-aineksesta rakeisuuskäyrä tilaajalle. Ennen montun täyttämistä maaperän mahdollinen saastuneisuus selvitetään tilaajan toimesta. Urakoitsija on velvollinen ilmoittamaan tilaajalle milloin kyseisen tutkimuksen voi suorittaa. Työn suorituksessa on otettava huomioon katualueen ja läheisten kiinteistöjen käyttäjät. Kaikissa olosuhteissa ja työvaiheissa tulee varmistaa kadulla ja koulun pihassa kulkijoiden ja naapuritalojen asukkaiden turvallisuus.

9 Urakkaohjelma Sivu 6/19 Kohteessa urakoitsijan päivittäinen työaika on klo Viikonlopputöitä ei pääsääntöisesti hyväksytä. 3.3 Tilaajan hankinnat ja erillisurakat Tilaaja teettää purkulinjan kohdalle tulevan uuden seinän suunnittelun ja rakennuttamisen erillisenä urakkana. Tilaaja teettää tarvittavat LVIS-purkutyöt ja muutokset ennen purku-urakkaa erillisinä urakoina. Tilaaja poistaa tiloista tarvitsemansa kiinteät kalusteet, koneet ja laitteet ennen purkuurakkaa. Purkutyöselostuksesta (kohta 3.3) poiketen tilaaja rakentaa kiinteät suojaseinät ennen purku-urakkaa. Tilaaja hankkii purkuluvan. Muut luvat hankkii urakoitsija kustannuksellaan. Tilaaja on teettänyt asbesti- ja haitta-ainetutkimuksen purettavasta rakennuksesta. Haitta-ainekartoitusraportti on tarjouspyynnön liitteenä. 4. TYÖMAAN JOHTOVELVOLLISUUDET JA TYÖMAAPALVELUT Työmaan johtovelvollisuuksista vastaa hankkeen pääurakoitsija, joka toimii päätoteuttajana. Työmaapalveluista vastaa hankkeen pääurakoitsija. 5. ASIAKIRJAT 5.1 Tarjouspyyntöasiakirjat Tarjouspyyntöasiakirjat luovutetaan urakoitsijalle maksutta yhtenä sarjana. Tarvitsemansa lisäkopiot urakoitsija hankkii kustannuksellaan. Urakan tarjouspyyntöasiakirjat on lueteltu tarjouspyyntökirjeen liitteenä olevassa asiakirjaluettelossa. 5.2 Urakkasopimusasiakirjat Urakkasopimus laaditaan teknisen lautakunnan käsiteltyä urakoitsijavalinta ja valitusaikojen umpeuduttua. Urakoissa noudatetaan "Rakennusurakan yleisiä sopimusehtoja YSE 1998 RT sopimusasiakirjoista ilmenevien poikkeuksin. Urakkasopimukseen liitetään tarjouspyyntö liitteineen ja tarjous liitteineen

10 Urakkaohjelma Sivu 7/ Asiakirjojen pätevyysjärjestys Asiakirjojen pätevyysjärjestys on rakennusurakan yleisten sopimusehtojen YSE RT :ään tehdyin lisäyksin ja täsmennyksin seuraava: A. Kaupalliset asiakirjat: 1. Urakkasopimus 2. Rakennusurakan yleiset sopimusehdot YSE 1998, RT Tarjouspyyntö liitteineen ja mahdollisine lisäselvityksineen 4. Urakkaohjelma 5. Turvallisuusasiakirjat 6. Maksuerätaulukko 7. Urakoitsijan tarjous B. Tekniset asiakirjat: 1. Työkohtaiset laatuvaatimukset ja selostukset 2. Sopimuspiirustukset 3. Yleiset laatuvaatimukset ja työselostukset 6. URAKKA-AIKA 6.1 Töiden aloitus Alustavat työt saa aloittaa, kun urakoitsijalle on kirjallisesti ilmoitettu valinnastaan tai ellei valinnasta ole kirjallisesti ilmoitettu, kun urakkasopimus on allekirjoitettu. 6.2 Rakennusaika Kohteen purkutyöt voivat alkaa ja töiden tulee olla täysin valmiit viimeistään Viivästyminen (poikkeus YSE ) Mikäli urakoitsijan työn suoritus myöhästyy sopimuksen mukaisesta valmistusajasta, perii tilaaja viivästyssakon, jonka määrä on 1 % kultakin työpäivältä arvonlisäverottomasta urakkahinnasta. YSE 98:sta poikkeava, korotettu viivästyssakko johtuu purettavan rakennuksen keskeisestä sijainnista koulukeskuksen alueella. 6.4 Työaikataulun tekeminen Työmaan johtovelvollisuuksista vastaavan pääurakoitsijan on laadittava yhdessä tilaajan kanssa työaikataulu kahden viikon kuluessa urakkasopimuksen allekirjoittamisesta. Aikatauluun on merkittävä työvaiheet viikoittain. Näin laadittu aikataulu hyväksytään yhteisesti velvoittavaksi aikatauluksi. Aikataulun toteutumista seurataan työmaakokouksissa tai erillisissä aikataulukokouksissa.

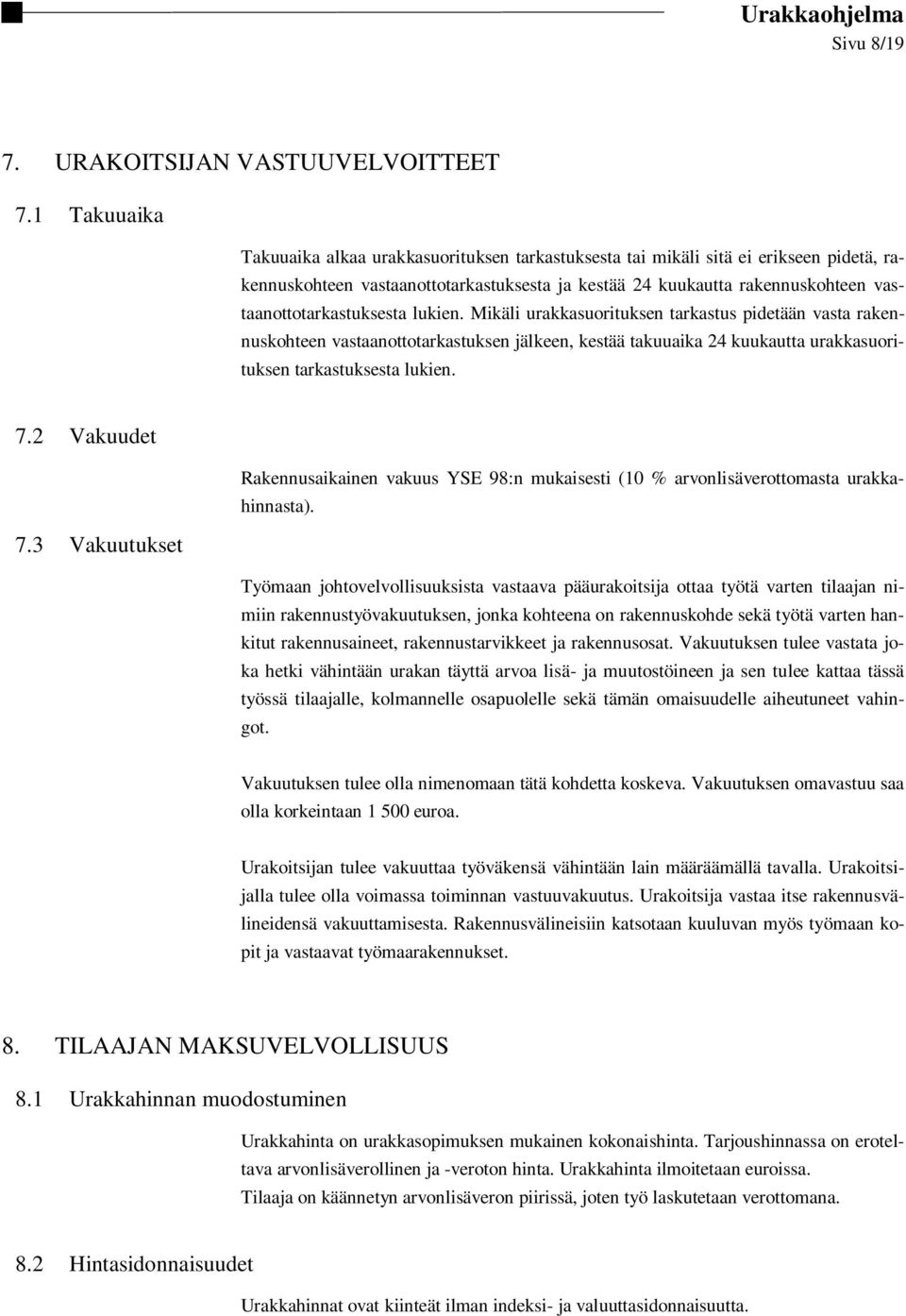

11 Urakkaohjelma Sivu 8/19 7. URAKOITSIJAN VASTUUVELVOITTEET 7.1 Takuuaika Takuuaika alkaa urakkasuorituksen tarkastuksesta tai mikäli sitä ei erikseen pidetä, rakennuskohteen vastaanottotarkastuksesta ja kestää 24 kuukautta rakennuskohteen vastaanottotarkastuksesta lukien. Mikäli urakkasuorituksen tarkastus pidetään vasta rakennuskohteen vastaanottotarkastuksen jälkeen, kestää takuuaika 24 kuukautta urakkasuorituksen tarkastuksesta lukien. 7.2 Vakuudet Rakennusaikainen vakuus YSE 98:n mukaisesti (10 % arvonlisäverottomasta urakkahinnasta). 7.3 Vakuutukset Työmaan johtovelvollisuuksista vastaava pääurakoitsija ottaa työtä varten tilaajan nimiin rakennustyövakuutuksen, jonka kohteena on rakennuskohde sekä työtä varten hankitut rakennusaineet, rakennustarvikkeet ja rakennusosat. Vakuutuksen tulee vastata joka hetki vähintään urakan täyttä arvoa lisä- ja muutostöineen ja sen tulee kattaa tässä työssä tilaajalle, kolmannelle osapuolelle sekä tämän omaisuudelle aiheutuneet vahingot. Vakuutuksen tulee olla nimenomaan tätä kohdetta koskeva. Vakuutuksen omavastuu saa olla korkeintaan euroa. Urakoitsijan tulee vakuuttaa työväkensä vähintään lain määräämällä tavalla. Urakoitsijalla tulee olla voimassa toiminnan vastuuvakuutus. Urakoitsija vastaa itse rakennusvälineidensä vakuuttamisesta. Rakennusvälineisiin katsotaan kuuluvan myös työmaan kopit ja vastaavat työmaarakennukset. 8. TILAAJAN MAKSUVELVOLLISUUS 8.1 Urakkahinnan muodostuminen Urakkahinta on urakkasopimuksen mukainen kokonaishinta. Tarjoushinnassa on eroteltava arvonlisäverollinen ja -veroton hinta. Urakkahinta ilmoitetaan euroissa. Tilaaja on käännetyn arvonlisäveron piirissä, joten työ laskutetaan verottomana. 8.2 Hintasidonnaisuudet Urakkahinnat ovat kiinteät ilman indeksi- ja valuuttasidonnaisuutta.

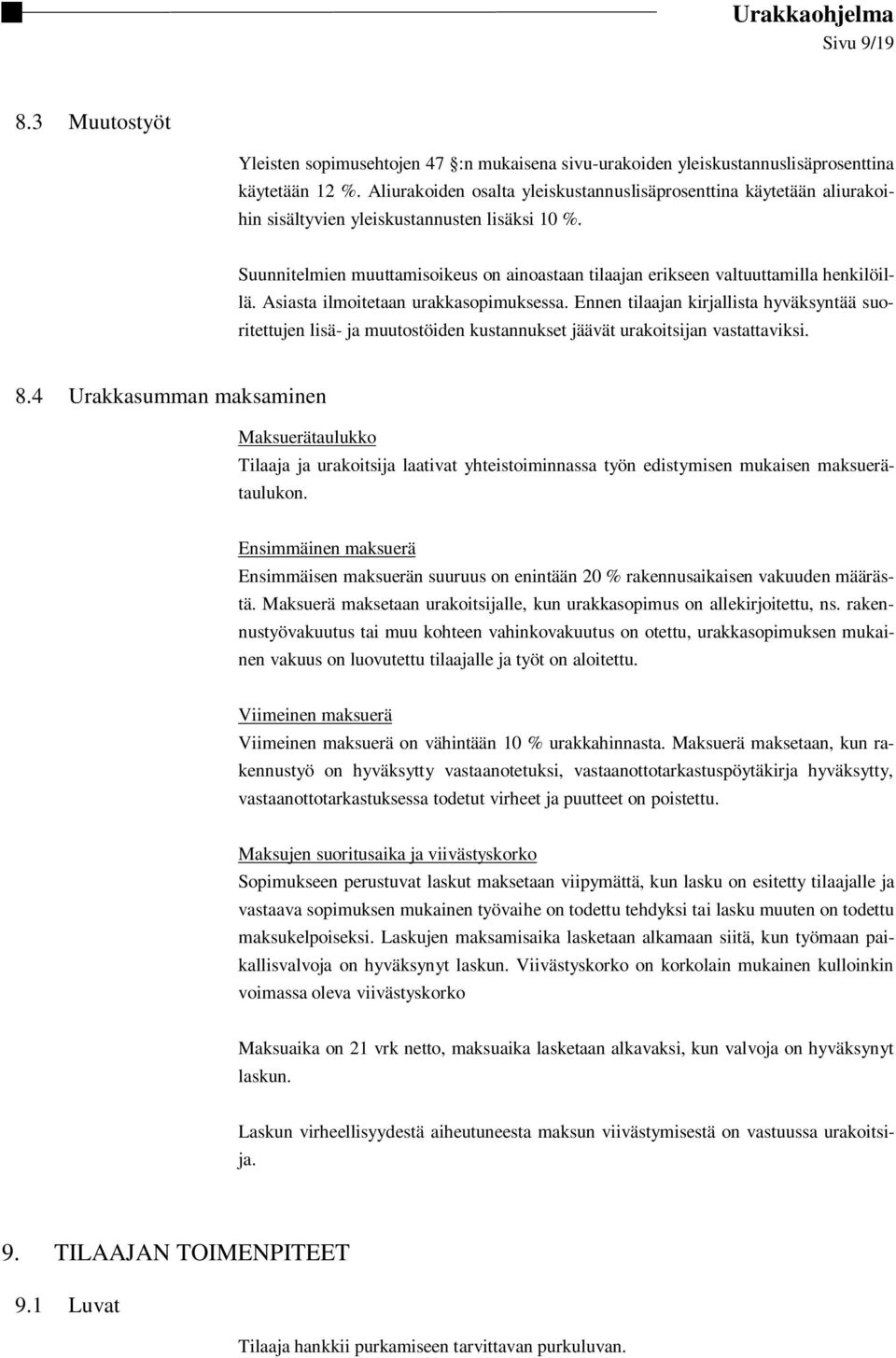

12 Urakkaohjelma Sivu 9/ Muutostyöt Yleisten sopimusehtojen 47 :n mukaisena sivu-urakoiden yleiskustannuslisäprosenttina käytetään 12 %. Aliurakoiden osalta yleiskustannuslisäprosenttina käytetään aliurakoihin sisältyvien yleiskustannusten lisäksi 10 %. Suunnitelmien muuttamisoikeus on ainoastaan tilaajan erikseen valtuuttamilla henkilöillä. Asiasta ilmoitetaan urakkasopimuksessa. Ennen tilaajan kirjallista hyväksyntää suoritettujen lisä- ja muutostöiden kustannukset jäävät urakoitsijan vastattaviksi. 8.4 Urakkasumman maksaminen Maksuerätaulukko Tilaaja ja urakoitsija laativat yhteistoiminnassa työn edistymisen mukaisen maksuerätaulukon. Ensimmäinen maksuerä Ensimmäisen maksuerän suuruus on enintään 20 % rakennusaikaisen vakuuden määrästä. Maksuerä maksetaan urakoitsijalle, kun urakkasopimus on allekirjoitettu, ns. rakennustyövakuutus tai muu kohteen vahinkovakuutus on otettu, urakkasopimuksen mukainen vakuus on luovutettu tilaajalle ja työt on aloitettu. Viimeinen maksuerä Viimeinen maksuerä on vähintään 10 % urakkahinnasta. Maksuerä maksetaan, kun rakennustyö on hyväksytty vastaanotetuksi, vastaanottotarkastuspöytäkirja hyväksytty, vastaanottotarkastuksessa todetut virheet ja puutteet on poistettu. Maksujen suoritusaika ja viivästyskorko Sopimukseen perustuvat laskut maksetaan viipymättä, kun lasku on esitetty tilaajalle ja vastaava sopimuksen mukainen työvaihe on todettu tehdyksi tai lasku muuten on todettu maksukelpoiseksi. Laskujen maksamisaika lasketaan alkamaan siitä, kun työmaan paikallisvalvoja on hyväksynyt laskun. Viivästyskorko on korkolain mukainen kulloinkin voimassa oleva viivästyskorko Maksuaika on 21 vrk netto, maksuaika lasketaan alkavaksi, kun valvoja on hyväksynyt laskun. Laskun virheellisyydestä aiheutuneesta maksun viivästymisestä on vastuussa urakoitsija. 9. TILAAJAN TOIMENPITEET 9.1 Luvat Tilaaja hankkii purkamiseen tarvittavan purkuluvan.

13 Urakkaohjelma Sivu 10/19 Työsuoritukseen liittyvien muiden lupien ja ilmoitusten (esim. ilmoitus työsuojelupiirille) hankkimisesta ja kustannuksista huolehtii ao. urakoitsija. 9.2 Tilaajan vakuudenantovelvollisuus YSE 98-ehdoista poiketen tilaaja ei anna vakuutta. 10. LAATU 10.1 Urakoitsijan laadunvalvonta Urakoitsijan on valvottava oman ja aliurakoitsijoiden työnjohdon osaamista ja työsuoritusta. Työvaiheiden oikeaan ajoitukseen ja työsuoritusten laatuun on kiinnitettävä erityistä huomiota. Urakoitsijan on myös valvottava hankintojen ja aliurakoitsijoiden rakennusvaiheiden kelvollisuutta ja työsuoritusta, jotta sopimuksen mukainen laatu kaikilta osin saavutetaan Suunnittelijan laadunvalvonta Valvontaa suorittavat tilaajan oman organisaation lisäksi suunnittelijat. Suunnittelijoilla on oikeus valvoa, että työ muodostuu suunnitelmien mukaiseksi. Heillä ei ole oikeutta sopia minkäänlaisia muutoksia, vaan kaikki muutokset on tilaajan hyväksyttävä. 11. TYÖMAAN HALLINTO JA TOIMITUKSET 11.1 Tilaajan organisaatio ja valtuudet Urakkasopimuksesta ja siihen tehtävistä muutoksista päättää tilaaja. Tilaajan edustajat ja heidän valtuutensa osoitetaan urakkasopimuksessa Urakoitsijan organisaatio ja valtuudet Urakoitsijan tulee urakkasopimuksessa nimetä työmaalle vastaava työnjohtaja. Nimetyn henkilön tulee täyttää maankäyttö- ja rakennuslaissa vastaavalle työnjohtajalle asetetut vaatimukset. 12. TYÖMAAN TYÖTURVALLISUUS 12.1 Yleistä Urakoitsijan on huolehdittava siitä, että kaikki urakoitsijan tähän työmaahan liittyvät työturvallisuusvelvoitteet ja erityisesti Valtioneuvoston asetuksen VNa 205/2009 mukaiset rakennustyön turvallisuutta koskevat määräykset tulevat noudatetuiksi.

14 Urakkaohjelma Sivu 11/19 Työmaan johtovelvollisuuksista vastaava pääurakoitsija vastaa lisäksi kaikista em. asetuksen mukaisista päätoteuttajan velvoitteista Työsuojelun YSE 57 :n vastuuhenkilöt Työmaan johtovelvollisuuksista vastaava pääurakoitsija nimeää työmaalle työsuojelun vastuuhenkilön ja hänelle tarvittaessa sijaisen, jotka huolehtivat työmaan turvallisuuden ja terveyden kannalta tarpeellisesta osapuolten välisestä yhteistoiminnasta, tiedonkulun järjestämisestä, toimintojen yhteensovittamisesta ja työmaa-alueen järjestyksestä ja siisteydestä. Kukin urakoitsija on velvollinen ennen töiden alkua kirjallisesti nimeämään työmaalle oman työturvallisuudesta vastaavan henkilön, joka huolehtii urakoitsijan työturvallisuusvelvoitteista, toimii yhteyshenkilönä työturvallisuusasioissa ja tiedottaa työturvallisuusasioista urakoitsijan työntekijöille Työmaan järjestys ja siisteys Työmaan johtovelvollisuuksista vastaava pääurakoitsija laatii työmaata varten työmaasuunnitelman. Ko. suunnitelmassa osoitetaan purkujätteiden vastaanottoalueet, keräyspaikat ja muut rakennustyömaan järjestykseen, siisteyteen ja työturvallisuuteen oleellisesti vaikuttavat seikat. Urakoitsijoiden tulee noudattaa työmaasuunnitelmaa. Kunkin urakoitsijan on huolehdittava siitä, että jätteet on toimitettu niitä varten oleviin keräyspisteisiin. Työmaan johtovelvollisuuksista vastaavalla pääurakoitsijalla on oikeus poistaa urakoitsijan tavarat tai jätteet niille kuulumattomilta paikoilta urakoitsijan kustannuksella, jos urakoitsija kehotuksesta huolimatta ei siirrä niitä osoitettuihin paikkoihin. 13. TYÖVOIMA 13.1 Vaatimukset työvoimasta Työmaan työnjohdon tulee omata sujuva suullinen ja kirjallinen suomenkielen taito ja muiden työntekijöiden tulee osata vähintään lukea työsuojelumääräyksiä ja piirustuksia, sekä heidän tulee osata kommunikoida suomen kielellä. Urakoitsijan tulee antaa tarvittaessa selvitys ko. työnjohdon ja muun henkilöstön kielitaidosta.

15 Urakkaohjelma Sivu 12/ YHTEISKUNTAVELVOITTEIDEN HOITAMINEN 14.1 Tilaajavastuulain mukaiset selvitykset Urakoitsijan tulee antaa tarjouksen liitteenä / tarjouspyynnössä esitettynä ajankohtana seuraavat tilaajavastuulain (1233/2006 ja muutos 470/2012) edellyttämät selvitykset ja todistukset tai muu luotettava selvitys seuraavien vaihtoehtojen mukaisesti: Tilaajavastuu.fi:n Luotettava Kumppani yritysraportti tai Rakentamisen Laatu RALA ry:n pätevyysrekisteristä tulostettu ajantasainen yritysraportti sekä kaupparekisteriote tai todistus tai muu luotettava selvitys seuraavista: selvitys merkinnästä ennakkoperintärekisteriin, työnantajarekisteriin ja arvonlisäverovelvollisten rekisteriin (Patentti ja rekisterihallituksen ja verohallinnon yhteinen yritystietojärjestelmä), kaupparekisteriote, todistus verojen maksamisesta tai verovelkatodistus ja selvitys siitä, että verovelkaa koskeva maksusuunnitelma on tehty todistus eläkevakuutuksen ottamisesta ja eläkevakuutusmaksujen suorittamisesta tai selvitys siitä, että erääntyneitä eläkemaksuja koskeva maksusopimus on tehty todistus tapaturmavakuutuksen ottamisesta, selvitys työhön sovellettavasta työehtosopimuksesta tai keskeisistä työehdoista Mikäli urakoitsija on valtio tai kunta, urakoitsijan ei tarvitse liittää edellä mainittuja todistuksia tai selvityksiä tarjouksensa liitteeksi. Todistusten aitous on pystyttävä toteamaan toimitetuista dokumenteista ilman selonottajan omia lisäselvityksiä. Mahdollisista ulkomaisista todistuksista on esitettävä suomenkieliset käännökset siinä laajuudessa, että keskeinen sisältö on todettavissa suomen kielellä. Mikäli toimitetuissa tiedoissa on joltain osin häiriömerkintä, muu puute tai tietoja ei ole kokonaan tai osittain saatavilla Luotettava Kumppani tai RALA -palvelujen kautta, sitoutuu urakoitsija toimittamaan viipymättä tilaajan määrittämät lisäselvitykset. Edellä esitettyjen todistusten ja selvitysten lisäksi on urakoitsijan toimitettava myös: vastuuvakuutustodistus selvitys tai riittävä vakuutus siitä, ettei urakoitsijaa työmaalla edusta tai sen johto- ja hallintotehtävissä muutoin toimi liiketoimintakiellossa oleva henkilö Esitetyt tiedot, todistukset ja selvitykset eivät saa olla annettaessa kolmea kuukautta vanhempia ja niiden tulee olla ajantasaisina saatavissa urakkasuorituksen aikana. Jos

16 Urakkaohjelma Sivu 13/19 sopimus on voimassa yli 12 kuukautta, tulee urakoitsijan toimittaa tilaajalle 12 kk:n välein edellä mainitut selvitykset verojen ja eläkkeiden suorittamisesta. Rakennuttaja tai urakan tilaaja ei hyväksy sellaista urakoitsijaa, joka ei ole toimittanut edellä mainittuja selvityksiä. Mikäli selvityksiä ei ole toimitettu annettuun määräaikaan mennessä tai sen jälkeen muuten käy ilmi, ettei pyydettyjen todistusten ja selvitysten mukaisia asioita ole hoidettu lainmukaisella tavalla, on tilaajalla oikeus purkaa urakkasopimus tai tätä edeltänyt urakoitsijan valintapäätös. Urakoitsijan tulee sisällyttää nämä vaatimukset kaikkia aliurakoitaan koskeviin tarjouspyyntöihin ja sopimuksiin. Aliurakkatarjouksen antajan tulee omalta osaltaan valtuuttaa aliurakan tilannut urakoitsija esittämään vastaavat selvitykset rakennuttajalle. Tilaajalla on oikeus kieltäytyä hyväksymästä sellainen tarjoaja tai alihankkija, joka ei ole toimittanut vaadittuja selvityksiä, jonka tilaajavastuutiedoissa on puutteita, todistusten aitoudesta ei voida saada varmuutta ja/tai todistuksia ei olennaisilta osin ole käännetty suomeksi tai on muuten aihetta epäillä, ettei aliurakoitsija pysty huolehtimaan tai aio huolehtia yhteiskunnallisista velvoitteistaan kuten veroista tai sopimuspalkoista 14.2 Aliurakoitsijoiden käyttäminen ja ketjuttaminen Rakennuttajaan sopimussuhteessa oleva urakoitsija voi luovuttaa urakan tai sen osia edelleen toiselle urakoitsijalle aliurakkana. Aliurakan ketjuttaminen tätä pidemmälle ei ole sallittua ilman rakennuttajan hyväksymää erityistä syytä. Kaikki aliurakoitsijat tulee aina hyväksyttää rakennuttajalla. Rakennuttaja vaatii, että ennen kunkin yksittäisen aliurakointisopimuksen solmimista urakoitsija esittää rakennuttajalle aliurakoitsijasta tilaajavastuulain mukaiset selvitykset sekä kirjallisen vakuutuksen siitä, ettei aliurakoitsijaa edusta työmaalla tai muutoin liiketoimintakiellossa oleva henkilö. Rakennuttajalla on oikeus olla hyväksymättä niitä aliurakoitsijoita, joiden tilaajavastuutiedoissa on puutteita, todistusten aitoudesta ei voida saada varmuutta ja/tai todistuksia ei olennaisilta osin ole käännetty suomeksi tai on muuten aihetta epäillä, ettei aliurakoitsija pysty huolehtimaan tai aio huolehtia yhteiskunnallisista velvoitteistaan kuten veroista tai sopimuspalkoista. Aliurakoitsijan tulee sitoutua yksilöimään ennen työn aloittamista työmaalla työskentelevät palveluksessaan olevat henkilöt. Pääurakoitsijan tulee ylläpitää ajantasaista luetteloa myös aliurakoitsijoista ja näiden työntekijöistä työmaalla. Rakennuttajalla on oikeus keskeyttää työt, mikäli urakkasuorituksia on ketjutettu ilman rakennuttajan nimenomaista hyväksyntää. Urakoitsijan tulee purkaa ketjutettu aliurakkasopimus välittömästi ja vastata rikkomuksestaan aiheutuvasta haitasta. Rakennuttaja tiedottaa sopimusrikkomuksesta Rakennusteollisuus RT ry:lle ja Rakentamisen laatu RALA ry:lle.

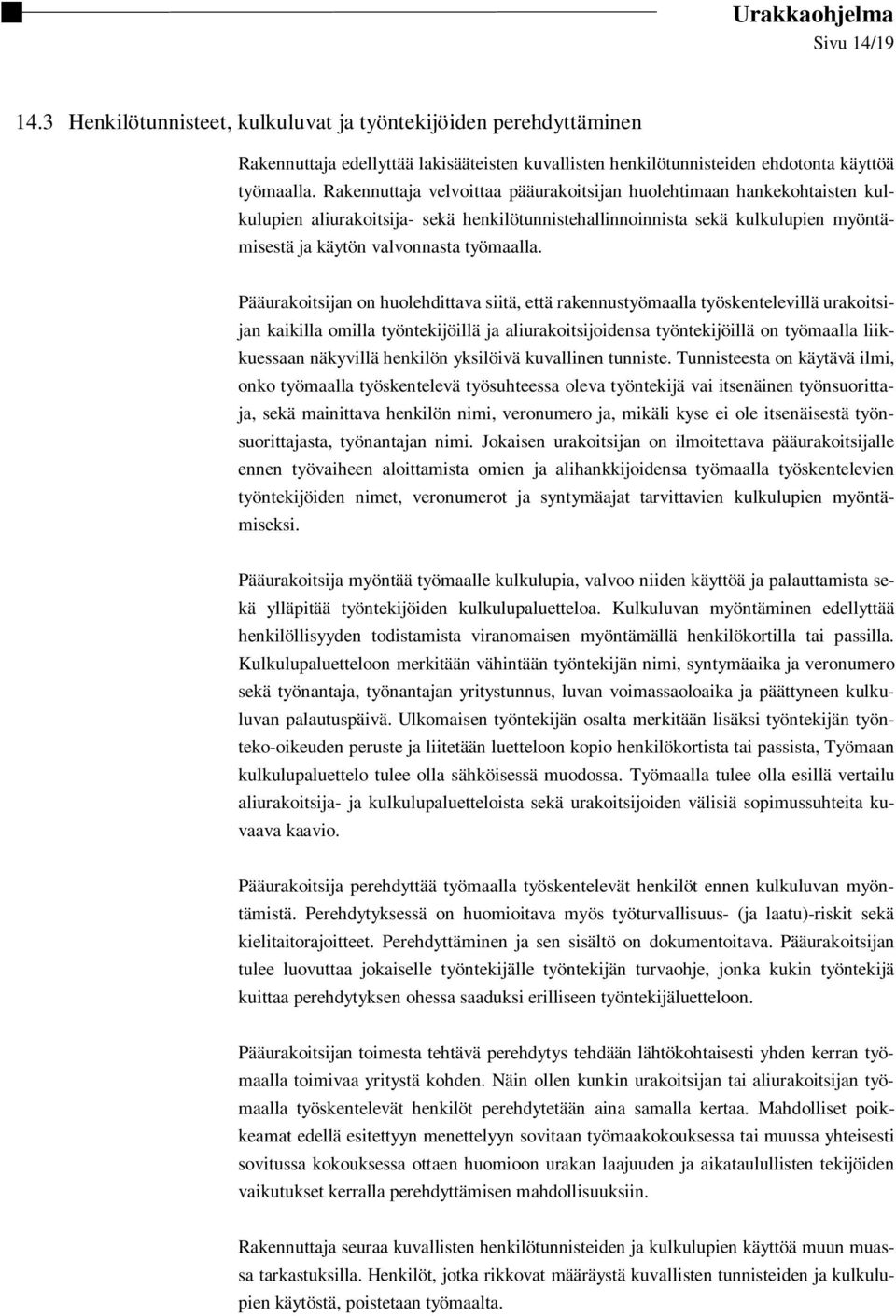

17 Urakkaohjelma Sivu 14/ Henkilötunnisteet, kulkuluvat ja työntekijöiden perehdyttäminen Rakennuttaja edellyttää lakisääteisten kuvallisten henkilötunnisteiden ehdotonta käyttöä työmaalla. Rakennuttaja velvoittaa pääurakoitsijan huolehtimaan hankekohtaisten kulkulupien aliurakoitsija- sekä henkilötunnistehallinnoinnista sekä kulkulupien myöntämisestä ja käytön valvonnasta työmaalla. Pääurakoitsijan on huolehdittava siitä, että rakennustyömaalla työskentelevillä urakoitsijan kaikilla omilla työntekijöillä ja aliurakoitsijoidensa työntekijöillä on työmaalla liikkuessaan näkyvillä henkilön yksilöivä kuvallinen tunniste. Tunnisteesta on käytävä ilmi, onko työmaalla työskentelevä työsuhteessa oleva työntekijä vai itsenäinen työnsuorittaja, sekä mainittava henkilön nimi, veronumero ja, mikäli kyse ei ole itsenäisestä työnsuorittajasta, työnantajan nimi. Jokaisen urakoitsijan on ilmoitettava pääurakoitsijalle ennen työvaiheen aloittamista omien ja alihankkijoidensa työmaalla työskentelevien työntekijöiden nimet, veronumerot ja syntymäajat tarvittavien kulkulupien myöntämiseksi. Pääurakoitsija myöntää työmaalle kulkulupia, valvoo niiden käyttöä ja palauttamista sekä ylläpitää työntekijöiden kulkulupaluetteloa. Kulkuluvan myöntäminen edellyttää henkilöllisyyden todistamista viranomaisen myöntämällä henkilökortilla tai passilla. Kulkulupaluetteloon merkitään vähintään työntekijän nimi, syntymäaika ja veronumero sekä työnantaja, työnantajan yritystunnus, luvan voimassaoloaika ja päättyneen kulkuluvan palautuspäivä. Ulkomaisen työntekijän osalta merkitään lisäksi työntekijän työnteko-oikeuden peruste ja liitetään luetteloon kopio henkilökortista tai passista, Työmaan kulkulupaluettelo tulee olla sähköisessä muodossa. Työmaalla tulee olla esillä vertailu aliurakoitsija- ja kulkulupaluetteloista sekä urakoitsijoiden välisiä sopimussuhteita kuvaava kaavio. Pääurakoitsija perehdyttää työmaalla työskentelevät henkilöt ennen kulkuluvan myöntämistä. Perehdytyksessä on huomioitava myös työturvallisuus- (ja laatu)-riskit sekä kielitaitorajoitteet. Perehdyttäminen ja sen sisältö on dokumentoitava. Pääurakoitsijan tulee luovuttaa jokaiselle työntekijälle työntekijän turvaohje, jonka kukin työntekijä kuittaa perehdytyksen ohessa saaduksi erilliseen työntekijäluetteloon. Pääurakoitsijan toimesta tehtävä perehdytys tehdään lähtökohtaisesti yhden kerran työmaalla toimivaa yritystä kohden. Näin ollen kunkin urakoitsijan tai aliurakoitsijan työmaalla työskentelevät henkilöt perehdytetään aina samalla kertaa. Mahdolliset poikkeamat edellä esitettyyn menettelyyn sovitaan työmaakokouksessa tai muussa yhteisesti sovitussa kokouksessa ottaen huomioon urakan laajuuden ja aikataulullisten tekijöiden vaikutukset kerralla perehdyttämisen mahdollisuuksiin. Rakennuttaja seuraa kuvallisten henkilötunnisteiden ja kulkulupien käyttöä muun muassa tarkastuksilla. Henkilöt, jotka rikkovat määräystä kuvallisten tunnisteiden ja kulkulupien käytöstä, poistetaan työmaalta.

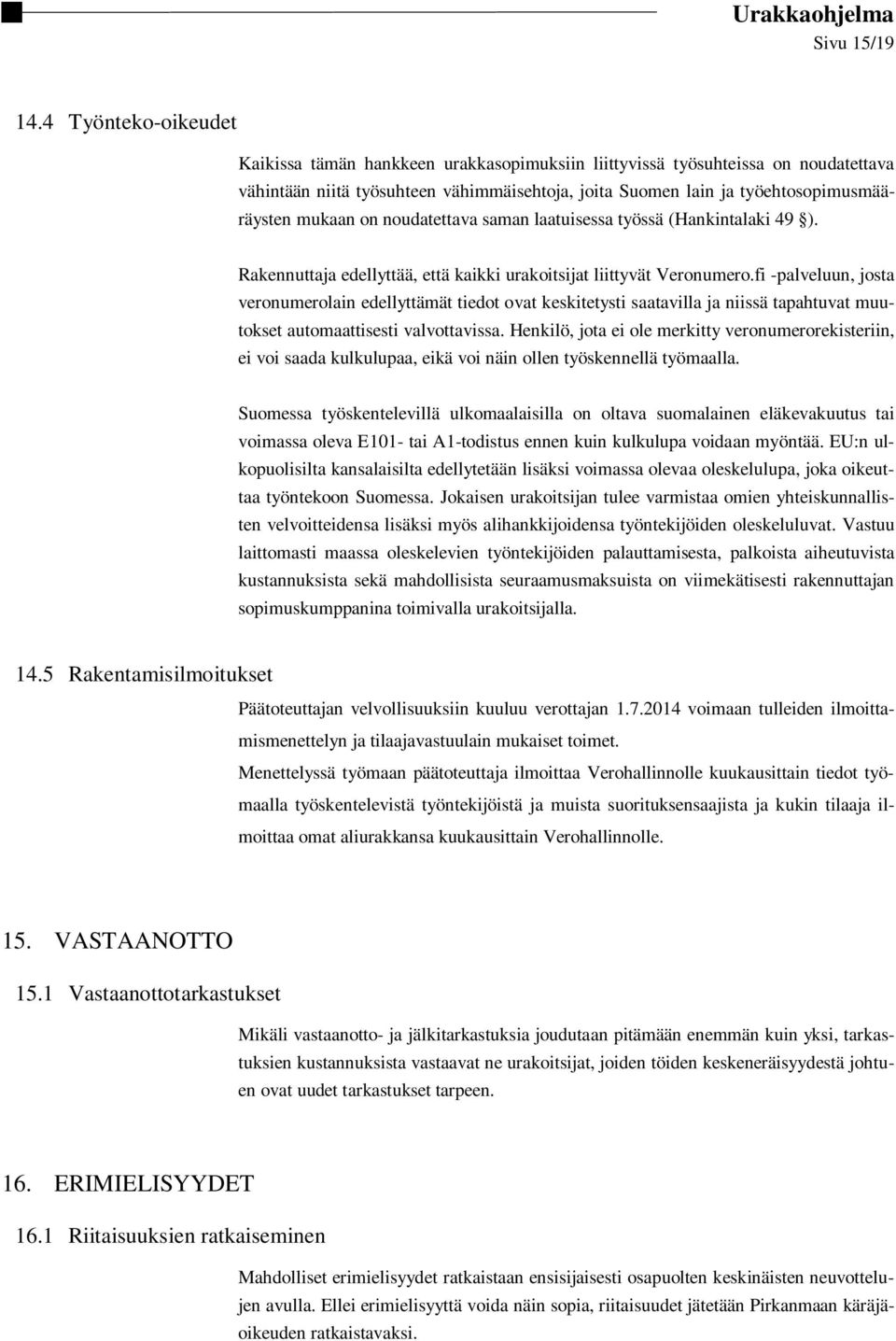

18 Urakkaohjelma Sivu 15/ Työnteko-oikeudet Kaikissa tämän hankkeen urakkasopimuksiin liittyvissä työsuhteissa on noudatettava vähintään niitä työsuhteen vähimmäisehtoja, joita Suomen lain ja työehtosopimusmääräysten mukaan on noudatettava saman laatuisessa työssä (Hankintalaki 49 ). Rakennuttaja edellyttää, että kaikki urakoitsijat liittyvät Veronumero.fi -palveluun, josta veronumerolain edellyttämät tiedot ovat keskitetysti saatavilla ja niissä tapahtuvat muutokset automaattisesti valvottavissa. Henkilö, jota ei ole merkitty veronumerorekisteriin, ei voi saada kulkulupaa, eikä voi näin ollen työskennellä työmaalla. Suomessa työskentelevillä ulkomaalaisilla on oltava suomalainen eläkevakuutus tai voimassa oleva E101- tai A1-todistus ennen kuin kulkulupa voidaan myöntää. EU:n ulkopuolisilta kansalaisilta edellytetään lisäksi voimassa olevaa oleskelulupa, joka oikeuttaa työntekoon Suomessa. Jokaisen urakoitsijan tulee varmistaa omien yhteiskunnallisten velvoitteidensa lisäksi myös alihankkijoidensa työntekijöiden oleskeluluvat. Vastuu laittomasti maassa oleskelevien työntekijöiden palauttamisesta, palkoista aiheutuvista kustannuksista sekä mahdollisista seuraamusmaksuista on viimekätisesti rakennuttajan sopimuskumppanina toimivalla urakoitsijalla Rakentamisilmoitukset Päätoteuttajan velvollisuuksiin kuuluu verottajan voimaan tulleiden ilmoittamismenettelyn ja tilaajavastuulain mukaiset toimet. Menettelyssä työmaan päätoteuttaja ilmoittaa Verohallinnolle kuukausittain tiedot työmaalla työskentelevistä työntekijöistä ja muista suorituksensaajista ja kukin tilaaja ilmoittaa omat aliurakkansa kuukausittain Verohallinnolle. 15. VASTAANOTTO 15.1 Vastaanottotarkastukset Mikäli vastaanotto- ja jälkitarkastuksia joudutaan pitämään enemmän kuin yksi, tarkastuksien kustannuksista vastaavat ne urakoitsijat, joiden töiden keskeneräisyydestä johtuen ovat uudet tarkastukset tarpeen. 16. ERIMIELISYYDET 16.1 Riitaisuuksien ratkaiseminen Mahdolliset erimielisyydet ratkaistaan ensisijaisesti osapuolten keskinäisten neuvottelujen avulla. Ellei erimielisyyttä voida näin sopia, riitaisuudet jätetään Pirkanmaan käräjäoikeuden ratkaistavaksi.

19 Urakkaohjelma Sivu 16/ TARJOUS 17.1 Tarjouksen muoto Tarjouksen tulee olla tarjouspyyntöasiakirjojen mukainen eikä tarjoukseen saa liittää omia ehtoja. Muutoin voidaan tarjous jättää hyväksymättä. Tarjoukseen on liitettävä pyydetyt erittelyt ja todistukset (ks. UO kohta 14.1, UO kohta 18.1, UO kohta 18.2 ja UO kohta 18.3) Tarjouksen voimassaoloaika Tarjouksen tulee olla sitovana voimassa, kunnes jonkun tarjouksen tehneen kanssa on allekirjoitettu urakkasopimus työn suorittamisesta kuitenkin enintään kolmen kuukauden ajan tarjouspyyntökirjeessä määrätystä tarjouksen jättöpäivästä lukien Tarjouksen tekeminen Tarjouksen tulee saapua tilaajalle suljetussa kirjekuoressa viimeistään tarjouspyyntökirjeessä ilmoitettuna ajankohtana, ks. tarkemmin tarjouspyyntö. Tarjoajaa suositellaan tutustumaan kohteeseen ennen tarjouksen jättämistä Tarjousten avaus Tarjoukset avataan tilaajan toimesta. Tarjouksen tekijät eivät saa osallistua avaustilaisuuteen Tarjouksen valintaperusteet Tarjouksista hyväksytään hinnaltaan halvin tarjous. Kaikki tarjoukset voidaan jättää hyväksymättä Vaihtoehtotarjoukset Vaihtoehtotarjouksia ei hyväksytä. 18. URAKOITSIJAN VALINTA JA KELPOISUUS Tarjoajien tulee olla suorituskykyisiä taloudellisen tilanteen sekä teknisten ja kalustollisten edellytysten puolesta. Lisäksi heidän tulee olla ammatillisesti päteviä ja vastuullisia työsuorituksessaan. Heillä tulee olla referenssiä siitä, että valmistuneet urakat on hoidettu mallikelpoisesti ja ne ovat olleet laadullisesti hyväksyttäviä ja aikatauluissaan pysyviä.

20 Urakkaohjelma Sivu 17/ Selvitykset tilaajavastuulain mukaisista velvoitteista Tarjoajan on liitettävä tarjoukseensa voimassa olevat (alle 3kk vanhat) tilaajavastuulain (1233/2006 ja muutos 470/2012) edellyttämät selvitykset ja todistukset tai muu luotettava selvitys seuraavien vaihtoehtojen mukaisesti: ks. UO kohta Edellä esitettyjen todistusten ja selvitysten lisäksi on urakoitsijan toimitettava myös: vastuuvakuutustodistus ja selvitys tai riittävä vakuutus siitä, ettei urakoitsijaa työmaalla edusta tai sen johto- ja hallintotehtävissä muutoin toimi liiketoimintakiellossa oleva henkilö. Valitun urakoitsijan tulee sisällyttää nämä vaatimukset kaikkia aliurakoitaan koskeviin tarjouspyyntöihin ja sopimuksiin. Tilaajalla on oikeus kieltäytyä hyväksymästä sellainen tarjoaja tai alihankkija, joka ei ole toimittanut vaadittuja selvityksiä, jonka tilaajavastuutiedoissa on puutteita, todistusten aitoudesta ei voida saada varmuutta ja/tai todistuksia ei olennaisilta osin ole käännetty suomeksi tai on muuten aihetta epäillä, ettei aliurakoitsija pysty huolehtimaan tai aio huolehtia yhteiskunnallisista velvoitteistaan kuten veroista tai sopimuspalkoista Urakoitsijan referenssit Urakoitsijan tulee esittää vähintään kolme (3) purku-urakkaa viimeisen viiden (5) vuoden ajalta, laajuudeltaan vähintään 500 brm2/hanke. Selvityksestä tulee ilmetä kohteiden nimet, hankkeiden laajuustiedot sekä toteuttamisajat. Tarpeen vaatiessa hankintayksikkö voi tarkistaa tietojen paikkansapitävyyttä tai pyytää lisätietoja suoraan aikaisemmilta sopimuskumppaneilta (mm. onko työt tehty ammattialan sääntöjen mukaan laadukkaasti, aikataulupitävyys ja ovatko ne saatettu asianmukaisesti päätökseen). Jos hankintayksikkö voi näyttää toteen varmistettujen referenssitietojen perusteella, ettei tarjoajalla ole tarvittavia edellytyksiä hankinnan toteuttamiseen, poissulkeminen on mahdollista Työnjohtajan referenssit Vastaavaksi työnjohtajaksi nimetyllä henkilöllä tulee olla rakennusvalvonnan edellyttämä vastaavan työnjohtajan pätevyys, kokemusta purku-urakoista sekä hänen tulee olla suorassa työsuhteessa yritykseen. Työnjohtajan tulee esittää vähintään kaksi (2) minimissään 500 brm2:n purkuurakkaa viimeisen 5 vuoden aikana, joissa hän on ollut vastaavan työnjohtajan roolissa. Selvityksestä tulee ilmetä kohteiden nimet, hankkeiden laajuustiedot sekä toteuttamisajat.

21 Urakkaohjelma Sivu 18/ Muuta Urakoitsijalla tulee olla asianmukainen purkukalusto. Urakoitsija vastaa siitä, että henkilöstöllä on työhön vaadittava ammattitaito 19. TARJOUSTEN HYVÄKSYMISPERUSTEET Tilaaja hyväksyy hyväksyttävistä ja kelpoisuusehdot täyttävistä tarjouksista halvimman. Tarjous voidaan hylätä, jos se poikkeaa tarjouspyynnössä esitetyistä vaatimuksista ja ehdoista. Tarjous voidaan hylätä myös muilla asiallisilla perusteilla, joita ovat esimerkiksi seuraavat: 1. tarjous on saapunut tilaajalle tarjousajan päättymisen jälkeen, ellei ole ilmeistä, että myöhästymistä ei voida lukea tarjouksen tekijän syyksi ja tarjous on saapunut tilaajalle ennen tarjouksen avaustilaisuutta 2. tarjoushinta ja sen perusteet ovat epämääräiset 3. tarjouksen tekijältä katsotaan puuttuvan teknilliset, taloudelliset tai muut edellytykset urakan suorittamiselle 4. tarjouksen tekijä on urakkakilpailussa menetellyt vilpillisesti tai hyvän tavan vastaisesti 5. tarjoushinta on arvioituihin rakennuskustannuksiin verrattuna niin alhainen, ettei rakentamista voida ilmoitetulla hinnalla suorittaa 6. tarjoushinta on niin korkea että siihen varatut rahat eivät riitä 7. tarjouksen tekijä on laiminlyönyt verojen ja muiden yhteiskunnallisten maksuvelvoitteidensa suorittamisen. Tilaaja käsittelee, hyväksyy tai voi hylätä tarjouksen hankintalaissa esitetyin perustein. Kaikki tarjoukset voidaan jättää hyväksymättä edellä kerrotuilla tai hankkeen toteuttamiseen vaikuttavilla muilla asiallisilla perusteilla esim. jos hankkeelle varatut määrärahat eivät ole riittävät. Tilaaja pidättää itsellään oikeuden olla hyväksymättä yhtäkään tarjousta, eikä tarjouslaskennasta ole oikeutta pyytää korvausta. Hankintayksikkö voi perustelluista syistä keskeyttää hankintamenettelyn. Asiakirjojen julkisuudesta annetun lain perusteella tarjoukset ovat päätöksenteon jälkeen pääsääntöisesti julkisia. Tämän vuoksi tarjouksen antajan tulee erikseen tarjouksessaan mainita miltä osin tarjous mahdollisesti sisältää liikesalaisuuksia. Hintatiedot ovat kuitenkin aina julkisia. Valitun urakoitsijan kanssa tehdään sopimus Lisätiedot Kohteen esittely on klo 9:15 10:00. Kohteeseen ei järjestetä muita näyttöjä. Kohteen yhteyshenkilöt:

22 Urakkaohjelma Sivu 19/19 Kunnossapitomestari Olli Hirvelä puh ja Työnjohtaja Ilpo Kataja puh Mahdolliset lisätietokysymykset tulee lähettää klo 12:00 mennessä sähköpostiosoitteeseen: Sähköpostin otsikkona tulee olla: Lisätieto, Yläasteen kaksikerroksisen osan purkuurakka. Vastaukset on luettavissa klo 12:00 alkaen osoitteessa Muita lisätietoja ei katsota tilaajaa sitoviksi.

23 PURKUTYÖSELOSTUS PIRKKALAN YLÄASTE PIRKKALA Sweco Rakennetekniikka Oy RS003 Jukka Merviö

24 Muutoslista VER. PÄIVÄYS MUUTOS KOSKEE TARKASTETTU HYVÄKSYTTY PURKUTYÖSELOSTUS (20)

25 Sisältö 1 HANKKEEN YLEISTIEDOT KOHDE JA SIJAINTI HANKKEEN OSAPUOLET PURETTAVAT RAKENTEET RAKENNUS PERUSTUKSET RUNKO JULKISIVUT VESIKATOT TILAPINNAT TILAVARUSTEET TEKNIIKKAOSAT ALUEEN RAKENTEET TYÖMAA-ALUEEN RAJAUS MAANPINNAN MUOTOILU RAKENTEIDEN TYÖNAIKAINEN KESTÄVYYS, TYÖNAIKAISET TUENNAT JA KANTAVIEN RAKENTEIDEN PURKUJÄRJESTYS VÄLIPOHJIEN JA YLÄPOHJAN KUORMITUSKESTÄVYYS TYÖNAIKAISET TUENNAT RAKENTEIDEN PURKUJÄRJESTYS YLEISET OHJEET JA VAATIMUKSET HANKKEEN YLEISET LAATUTAVOITTEET NOUDATETTAVAT SÄÄDÖKSET JA ASIAKIRJAT PURKUTYÖSUUNNITELMA PURKUJÄTTEET JÄTTEIDEN LAJITTELU VAARALLISTEN JÄTTEIDEN LAJITTELU PURKUTYÖHÖN LIITTYVÄT ERITYISET VAARAT PÖLYNHALLINTA PURKUTYÖSSÄ HAITALLISTEN AINEIDEN PURKAMINEN PURKUTYÖN LAATUTAVOITTEET ASBESTIPURKUTYÖT VALTUUTUKSET ILMOITUKSET JA SUUNNITELMAT ASBESTIN ESIINTYMINEN RAKENNUKSESSA VALMIS PURKU VAATIMUKSET LIITTEET ASBESTI- JA HAITTA-AINEKARTOITUS PURKUPIIRUSTUKSET ALKUPERÄISET RAKENNEPIIRUSTUKSET 3 (20) PURKUTYÖSELOSTUS

26 1 HANKKEEN YLEISTIEDOT 1.1 KOHDE JA SIJAINTI Purkukohteena on Pirkkalan yläasteen rakennuksen vanha osa. Kohteen osoite: Pirkkalan yläaste ja lukio Koulutie Pirkkala Kohde on vuonna 1968 rakennettu ja 1974 laajennettu koulurakennus. Rakennuksen purettava osassa on kaksi kerrosta, joissa on pääosin opetustiloja. Lisäksi vesikatolla on IVkonehuone. Rakennuksen runkona on pääosin paikallavalettu teräsbetoninen pilari-palkkilaatta -runko. Perustuksena on paalutetut pilarianturat ja alapohja on maanvastainen. Kantavat seinät ovat betonia, kevyet seinät tiiltä. Ulkoseinien ulkokuori on tiiltä. Rakennusta on myöhemmin laajennettu ja korjattu, ja osassa purettavaa rakennusta alapohja, välipohja ja yläpohja ovat ontelolaatastoa (2000-luvulta). Myös pilareita ja palkkeja on uusittu/tehty kokonaan uusia. Rakennuksessa on yksi hissi. 1.2 HANKKEEN OSAPUOLET Tilaaja: Pirkkalan kunta Rakennuttajainsinööri Elisa Hinkkala elisa.hinkkala@pirkkala.fi Purkusuunnittelu: Sweco Rakennetekniikka Oy Hatanpään valtatie Tampere yhteyshenkilöt: RI Jukka Merviö jukka.merviö@sweco.fi RI (AMK) Liisa Keskinen liisa.keskinen@sweco.fi PURKUTYÖSELOSTUS (20)

27 2 PURETTAVAT RAKENTEET 2.1 RAKENNUS Purettavassa rakennusosassa on kaksi kerrosta, lisäksi vesikatolla on IV-konehuone. Rakennuksen pituus on noin 65 metriä ja leveys noin 19 metriä. Rakennuksen runko on pääosin paikalla valettu teräsbetoninen pilari-palkki-laatta -runko PERUSTUKSET Rakennuksen perustuksina on paalutetut pilarianturat neljällä eri linjalla rakennuksen pituussuunnassa. Anturoiden koko on keskimäärin noin 1300x1300 mm ja korkeus noin 450 mm. Alapohja on maanvastainen betonilaatta RUNKO Rakennuksen purettava osuus on rakennettu kolmessa eri vaiheessa; 1968, 1974 ja Vanhempien osien runko koostuu paikalla valetusta pilari-palkki-laatta-rungosta. Näiden lisäksi rakennuksessa on muutama betoninen kantava seinä, mutta pääosa seinistä on tiilestä rakennettuja kevyitä väliseiniä. Pilarilinjoja rakennuksen purettavassa osuudessa on pituussuunnassa 11 ja poikkisuunnassa luvulla rakennettu osa on pääosin elementtirakenteinen. Hissi sijaitsee rakennuksen uusimmassa osassa. Käytävän kohdalla uuden ja vanhan osan liitoksessa uuteen osaan on tehty noin 2 metrin levyinen paikalla valettu laatta ulokkeena. Tämä tulee erityisesti huomioida purkaessa. Kohteen rakenteet ovat pääosin seuraavanlaiset: - Alapohja pintarakenteet teräsbetonilaatta ~70 mm tervapaperi EPS-eriste 50 mm bitumisively maanvastainen tb-laatta ~70 mm - Välipohja pintarakenteet tb-laatta ~ mm pintarakenteet 5 (20) PURKUTYÖSELOSTUS

28 - Yläpohja kumibitumikermi raakaponttilauta 23 mm vesikattorakenteet kertopuusta, tuulettuva tila puhallusvilla 200 mm kantava tb-laatta mm sisäpuolinen verhous - Ulkoseinät: tiilimuuraus 130 mm eriste 130 mm tiilimuuraus 130 mm JULKISIVUT Julkisivut ovat pääosin tiiltä. Uudemmassa osassa julkisivuverhouksena on käytetty sekä profiilipeltiä, että roiskerappausta. Ikkunoita rakennuksessa on noin 200 m VESIKATOT Kantavan paikallavaletun yläpohjalaatan ja ontelolaataston päällä on puurakenteiset vesikattorakenteet. Vesikatteena on 2-kertainen kumibitumikermi. Kermin alustana on raakaponttilaudoitus TILAPINNAT Väliseinät ovat muurattuja. Osa seinistä on tasoitettu ja maalattu, osa on maalattu suoraan tiilen päälle. Käytävillä seinien alaosat on laatoitettu. Lattiapintoina on käytetty julkisten tilojen muovimattoa ja Hovi-laattaa. Käytävillä on alaslasketut levykatot, luokkahuoneissa kattoihin on kiinnitetty akustiikkalevyt. Wc- ja siivoustiloissa on käytetty laattoja sekä märkätilojen mattoja. PURKUTYÖSELOSTUS (20)

29 2.1.6 TILAVARUSTEET Hyväkuntoiset kiinteät kalusteet, koneet ja laitteet jne. pyritään hyötykäyttämään, jos mahdollista TEKNIIKKAOSAT Sähkölaitteet ja -asennukset Sähköurakoitsija tekee purettavat asennukset jännitteettömiksi. Purkutöiden urakoitsija purkaa sen jälkeen poistettavat sähköasennukset sekä -laitteet sähkösuunnitelmien mukaisesti. Ilmanvaihtolaitteet ja -asennukset Purkutöiden urakoitsija purkaa kaikki iv-asennukset ja laitteet. 2.2 ALUEEN RAKENTEET Ennen purkutöiden aloitusta tehdään tarvittavat johtosiirrot yms. omana työvaiheenaan. Nykyiset asfaltti- ja muut pintarakenteet poistetaan rakenteiden vaatimassa laajuudessa alueelta ja kuljetetaan viranomaisen hyväksymälle maankaatopaikalle. Urakoitsija huolehtii kaikkien kaivantojen työnaikaisesta kuivanapidosta. Kaivannot pidetään kuivina pumppaamalla. Kuivanapito on toteutettava siten, ettei kaivannon pohja pääse liettymään. Pohjassa ei saa olla vettä kerääviä painanteita tai löyhtyneitä maakerroksia. Ulkopuolisten pintavesien pääsy kaivantoon on estettävä kaivannon reunojen muotoilun tms. avulla. Rakennuksen läpi kulkee alapohjassa noin 500x800 putkikanaali. Kanaali katkaistaan ja muurataan umpeen piirustusten mukaisesti. On mahdollista, että purkutöiden aikana löytyy rakennuksesta muitakin kanaaleita, joista ei piirustuksissa ole mainintaa. 2.3 TYÖMAA-ALUEEN RAJAUS Urakoitsija hankkii ja pystyttää suoja-aidan, jonka paikka sovitaan työmaalla yhdessä valvojan kanssa. Alue tulee aidata heti purkutöiden alkaessa. Aidan tulee olla metallirakenteinen verkkoaita, jonka korkeus on vähintään 2 m. Urakkaan laskettava aidan pituus on noin 300 m. PURKUTYÖSELOSTUS (20)

30 2.4 MAANPINNAN MUOTOILU Maanpinta tasataan, kun kaikki purettavat rakenteet on purettu. Maanpinta kallistetaan pituussuuntaan puretun rakennuksen keskikohdalta kaatamaan kallistuksella 1:100, kohti kaivetun alueen reunoja ja poispäin olemassa olevista rakennuksista. Maan pinnasta on poistettava kaikki purettava rakennusmateriaali ja siinä ei saa esiintyä vettä kerääviä painanteita. PURKUTYÖSELOSTUS (20)

31 3 RAKENTEIDEN TYÖNAIKAINEN KESTÄVYYS, TYÖNAIKAISET TUENNAT JA KANTAVIEN RAKENTEIDEN PURKUJÄRJESTYS 3.1 VÄLIPOHJIEN JA YLÄPOHJAN KUORMITUSKESTÄVYYS Välipohjien kantavien teräsbetonilaattojen kuormituskestävyys on noin kg/m2 tasaista kuormaa. Tarkemmin kuormituskestävyydet on esitetty alueittain purkupiirustuksissa. Mikäli purkutyössä tarvitaan holveille suurempia kuormituksia, on rakenneosien kestävyys varmistettava tapauskohtaisesti rakennesuunnitelmista. Raskasta purkujätettä ei saa varastoida väli- ja yläpohjien päälle, vaan se on poistettava rakennuksesta purkutyön edistyessä. Mahdolliset piikkausrobotit, koneet (Bobcat) ja raskas purkujäte eivät saa olla lähekkäin holvilla samassa palkkivälissä samaan aikaan. Yläpohjan kuormituskestävyys on noin kg/m2. Tarkemmin kuormituskestävyydet on esitetty alueittain purkupiirustuksissa. 3.2 TYÖNAIKAISET TUENNAT Tuennat on esitetty purku- ja tuentapiirroksissa. Rakenteiden käyttäytymistä on seurattava purkutyön kaikissa vaiheissa. Maaperän tai rakenteiden halkeamat, painumat, muodonmuutokset tai siirtymät on ilmoitettava välittömästi valvojan tietoon. Kantavien rakenteiden tuennat asennetaan paikoilleen ennen purkutyön aloittamista. Tuentasuunnitelma laaditaan erillisen tuentaesityksen mukaisesti. Tuentojen asennus on hyväksytettävä kohteen valvojalla ennen purkutyön aloitusta. Kun kaikki perustukset on purettu, jäljellä olevan kaivannon reunat tulee luiskata kaltevuuteen 1:1, RAKENTEIDEN PURKUJÄRJESTYS Rakenteet puretaan seuraavassa järjestyksessä: Paikalla oleva jäte ja irtaimisto siirretään pois Kiinteät suojaseinät rakennetaan 1. ja 2. kerrokseen Haitta-aineiden purku PURKUTYÖSELOSTUS (20)

32 Kevyet väliseinät, alaslasketut katot, kaikki koteloinnit sekä kiintokalusteet, ikkunat ja väliovet LVISA- asennukset, muut koneet, laitteet, asennukset Kantavat ja jäykistävät rakenteet kerroksittain järjestyksessä ylhäältä alaspäin o vesikaton rakenteet o yläpohjarakenteet o ulkoseinät o välipohjat o kantavat palkit o jäykistävät porrashuoneet, kuilut tai kantavat seinät o pilarit o alapohja o anturat ja perustukset. 10 (20) PURKUTYÖSELOSTUS

33 4 YLEISET OHJEET JA VAATIMUKSET 4.1 HANKKEEN YLEISET LAATUTAVOITTEET Rakennus, rakenne tai rakennusosa on purettu suunnitelma-asiakirjojen mukaisesti. Purkukohteen kaivut, niiden tasaukset ja luiskat ovat suunnitelma-asiakirjojen mukaisia. Purkaminen tai kaivaminen ei ole vaurioittanut tai vahingoittanut säilytettäviä tai ympäröiviä rakennuksia, rakenteita tai rakennusosia. Liittyvät rakenteet ovat puhtaita ja ehjiä. Purkujätteet on poistettu asianmukaisesti ja tila tai alue sekä lähiympäristö on siivottu. Suojaukset on poistettu. Sade-, pinta- ja pohjavesien ohjaus sekä avoveden lammikoituminen ovat purku- ja kaivualueella suunnitelma-asiakirjojen mukaisia. 4.2 NOUDATETTAVAT SÄÄDÖKSET JA ASIAKIRJAT PURKUTYÖSELOSTUS Ratu-kortit: Ratu Väliaikainen tuenta Ratu Asbestia sisältävien rakenteiden purku Ratu Purkutyöt. Menekit ja menetelmät Ratu Kivihiilipikeä sisältävien rakenteiden purku Ratu PCB:tä ja lyijyä sisältävien saumausmassojen purku Ratu Kosteus- ja mikrobivaurioituneiden rakenteiden purku Ratu Tavanomaiset purkutyöt. Vaaralliset aineet käsittely ja suojaus Ratu S-1221 Purkutöiden suunnittelu. Purkusuunnitelma ja purkutöiden tehtäväsuunnittelu - Rakennusurakan yleiset sopimusehdot, YSE Rakennustöiden yleiset laatuvaatimukset, RYL Rakennustöiden turvallisuusmääräykset selityksineen TSHp hyväksyttävistä asbestipurkutyössä käytettävistä menetelmistä ja laitteista 231/1990 (176/1992) - Korjausrakentaminen VI (Työturvallisuus). RIL KTMp sähköasennusten turvallisuudesta 1396/1994 (655/1996) - Työturvallisuusliite - Työturvallisuuslaki 2002/738 - Työturvallisuuden varmistaminen rakennushankkeen suunnittelussa RIL Työtelineet ja putoamisen estävät suojarakenteet. RIL VNp rakennustyön turvallisuudesta VNa 205/ VNp asbestityöstä: 1380/ VNp käsin tehtävistä nostoista ja siirroista työssä 1409/93 11 (20)

34 - VNp työpaikkojen turvamerkeistä ja niiden käytöstä 976/ VNa työntekijöiden suojelemisesta melusta aiheutuvilta vaaroilta 85/ VNp henkilönsuojaimista 1406/1993 (1209/1996) - VNp henkilönsuojainten valinnasta ja käytöstä työssä 1407/ VNa työvälineiden turvallisesta käytöstä ja tarkastamisesta 403/ VNp koneiden turvallisuudesta 1314/1994 (765/2000) - VNp asbestityöstä 1380/1994 (318/2006) Asbestipitoisten rakennusosien purkutyössä on noudatettava Valtioneuvoston päätöksessä asbestityöstä annettuja määräyksiä. Asbestipitoiset materiaalit poistetaan asbestipurkutyönä. 4.3 PURKUTYÖSUUNNITELMA Urakoitsijan on laadittava purkutyösuunnitelma. Ennen purkutöiden aloittamista purkutyösuunnitelma on hyväksytettävä rakennuttajalla ja rakennuttajan osoittamilla suunnittelijoilla. Purkutyösuunnitelmassa urakoitsijan tulee esittää ainakin seuraavat asiat: - Purettavien rakenteiden materiaalit - Purettujen materiaalien varastoiminen tontille sekä lajittelu ja poiskuljetus - Rakennesuunnitelmissa ja haitta-ainekartoituksissa esitettyjen haitta-aineiden purkutyömenetelmät ja purkutöiden osastointi. Haitta-aineilla tarkoitetaan ympäristölle tai henkilöiden terveydelle haitallisia aineita kuten: Asbesti Polyaromaattiset hiilivedyt (PAH-yhdisteet) Metalliyhdisteet Polyklooratut bifenyylit (PCB-yhdisteet) Öljyhiilivedyt ja BTEX-yhdisteet Kloorifenolit Torjunta-aineet (DDT) - Varautuminen purkutyönaikaisiin haitta-aine esiintymien löydöksiin - Rakennusosakohtainen purkujärjestys - Materiaalien siirrot ja niistä aiheutuvat kuormitukset oleville rakenteille - Väliaikaisten tuentojen ja sidontojen suunnitelmat niiltä osin kuin niitä ei ole rakennesuunnitelmissa esitetty - Pölyn- ja kosteudenhallinta - Kantavien rakenteiden purkumenetelmät ja niihin liittyvät turvallisuustoimenpiteet kuten sortumis- ja putoamisvaarojen torjunta - Säilytettävien rakenteiden suojaukset - Purkutyömaa-alueen eristäminen muulta liikenteeltä - Melun ja tärinän rajoittaminen PURKUTYÖSELOSTUS (20)

35 - Purkutyön riskienhallinta ja riskeihin sekä vahinkotapauksiin varautuminen - Purkutyön vastuuhenkilöt - Purkutyöstä tiedottaminen eri osapuolille - Purkutyösuunnitelman laatijat - Purkutöiden katselmukset Purkutyösuunnitelman hyväksyttämisen jälkeen urakoitsija järjestää purkutyön aloituskatselmuksen, jolloin mahdolliset tarvittavat tuentatoimenpiteet sekä työnaikaiset suojaseinät ja tiivistykset on tehty. Rakennuttajan hyväksynnöistä huolimatta urakoitsija kantaa kuitenkin täyden vastuun työn suorituksesta ja asianmukaisesta lopputuloksesta. Alueella olevat säilytettävät kaapelit, lämpö- ja vesijohdot, viemärit yms. asennukset on urakoitsijan selvitettävä ennen purkutöiden aloittamista. Samoin urakoitsijan tulee selvittää yhdessä käyttäjän kanssa, onko lähiympäristössä tärinälle herkkiä laitteita sekä sopia toimenpiteistä laitteiden suojaamiseksi. Urakoitsijan tulee käyttää sellaisia työmenetelmiä ja -tapoja, ettei purkutyöstä aiheudu vaaraa työtä suorittaville työntekijöille tai sivullisille tai vahinkoa tai haittaa säilytettäville rakenteille. Säilytettäville rakenteille purkutyön aiheuttamat mahdolliset vauriot on urakoitsija velvollinen korjaamaan kustannuksellaan. Työturvallisuuteen tulee kiinnittää erityistä huomiota. Työturvallisuuteen liittyvät asiat on selostettu tarkemmin Työturvallisuusasiakirjassa. Ellei urakkasopimuksessa toisin määrätä, purkutyöurakoitsija vastaa VNa 2009/ :n mukaisista päätoteuttajan velvollisuuksista ja niistä seuraavista työturvallisuuteen liittyvistä velvoitteista purkutyön aikana. Rakennuttajalle ei siirry tämän asiakirjan tai muiden urakka-asiakirjojen kautta mitään purkutyömaata koskevia päätoteuttajan velvoitteita. Urakoitsija laatii työmaalle yhteiset purkutyötä koskevat työturvallisuusohjeet ja vastaa siitä, että jokainen omaan, aliurakoitsijan tai sivu-urakoitsijan henkilöstöön kuuluva perehdytetään työmaan turvallisuusohjeisiin ennen heidän työmaalle tuloaan. Vastuu purkutöistä on täysin urakoitsijalla. Ks. urakkaohjelma. Vaikka vahinko- ja vauriotapauksissa tässä työselostuksessa mainittuja ohjeita tai määräyksiä on noudatettu, eivät ne vähennä urakoitsijan vastuuta. PURKUTYÖSELOSTUS (20)

36 Urakoitsijan tulee antaa kaikki viranomaisten vaatimat ilmoitukset (kuten työnjohtaja-, aloitus-, pöly- ja meluilmoitukset) sekä huolehtia, että kaikki viranomaisten vaatimat ja tässä työselostuksessa määritellyt katselmukset suoritetaan ajallaan. Työmaa on pidettävä siistinä ja hyvässä järjestyksessä. Erityisesti on huolehdittava purkujätteen poiskuljetuksesta riittävän usein. Työn edistyessä on poistettava tarpeettomiksi käyneet tarvikkeet ja välineet. Rakennuksen sisätiloissa suositellaan käytettäväksi kaasu- tai sähkökäyttöisiä työkoneita. Polttomoottorilla varustettujen työkoneiden käyttö tulee minimoida. Lisäksi on huomioitava seuraavat rajoitukset; Rakennuksen purkamisessa on rajattava tärinää ja melua aiheuttavat työvaiheet arkisin klo 7:00 21:00 väliselle ajalle. Työmaa eristetään ulkopuolisilta esimerkiksi metallisella työmaa-aidalla. Tontin ulkopuolisen alueen käyttöluvat hankkii urakoitsija. Jokaisella työmaalla työskentelevällä on oltava kuvallinen, henkilönumerolla varustettu henkilökortti. 4.4 PURKUJÄTTEET Purkujäte pakataan jätesäkkeihin tai vastaaviin sitä mukaan, kun sitä syntyy, ja viedään suojatulle jätelavalle. Jätteiden käsittely ja siirrot on tehtävä siten, ettei niistä aiheudu ympäristölle pöly- tai muuta haittaa. Rakennuksen ylemmistä kerroksista poistettavat purkujätteet pudotetaan tarkoitusta varten rakennettua putkea pitkin alas, vapaa pudottaminen on kielletty. Putken alapäähän tehdään pressusuojaus, jossa on seinät ja katto estämään pölyn leviäminen ympäristöön. Pölynpoistoputkia ei saa suunnata rakennuksen vierellä oleville kulkuväylille. Purkujätteiden lajittelu, mahdollinen välivarastointi ja kappaleiden kuljetus kaatopaikalle tulee suunnitella etukäteen. Purkujätteiden käsittely esitetään purkutyösuunnitelmassa. Purkujätteen sijoittelu ja välivarastointi on esitettävä työmaan yleissuunnitelmassa. Jätettä ei saa varastoida kuin siihen varatuilla paikoilla. Purkujätteiden varastoinnissa, lajittelemisessa ja kuljettamisessa noudatetaan jätelakia (646/2012) ja valtioneuvoston asetusta jätteistä (179/2012). Purkujätteille järjestetään lain edellyttämät lajittelumahdollisuudet ja jäte hyötykäytettävä mahdollisuuksien mukaan. Urakoitsijan tulee pitää kirjaa ja antaa lain määräämät tiedot purkujätteen määrästä, laadusta ja sijoittamisesta viranomaisille ja rakennuttajalle. Lisäksi erilaiset ongelma- ja eri- PURKUTYÖSELOSTUS (20)

37 tyisjätteet (PCB-, lyijy- sekä PAH-yhdisteet, asbestia sisältävät jätteet sekä kyllästetty puutavara) on lajiteltava ja käsiteltävä erikseen. Mahdolliset öljyyntyneet purkujätteet tulee toimittaa kaatopaikalle tai muuhun luvanvaraiseen käsittelyyn. Purkutyön jälkeen on alue siivottava kaikesta roskasta, romusta ja jätteestä. Jätteelle varataan riittävä määrä siirtolavoja, jotta jätteen lajittelu voidaan toteuttaa. Siirtolavat peitetään tarvittaessa kestopeitteellä, joka kiinnitetään tiiviisti kiinni lavan kiinnityspisteisiin JÄTTEIDEN LAJITTELU Energiajätteeksi lajitellaan polttokelpoinen materiaali, kuten paperi, pahvi, kartonki ja muovi, sekä pienet määrät solupolystyreeniä. Tiili ja betonijäte lajitellaan erikseen muusta rakennusjätteestä. Puhdas purkutiili ja betonijäte voidaan hyödyntää kaatopaikan rakenteissa tai erillisen selvityksen pohjalta purkupaikan maaperän täytössä. Betonin palakoon tulee olla alle 150 mm. Betonijäte on murskattava, jos palakoko on yli 150 mm. Betoni- ja tiilijätteen puhtaus testataan esim. liukoisuustestillä. Jos betoni- ja purkujätettä hyödynnetään täytössä, tulee purkupaikalle hakea viranomaiselta ympäristölupa paikan päällä murskaamiselle ja hyödyntämiselle. Puujäte (käsittelemätön puu) lajitellaan erikseen muusta energiajätteestä. Puujätteessä ei saa olla metallikehyksiä tai sidoslevyjä, mutta normaalit naulat, ruuvit ja saranat voi jättää paikoilleen. Puu saa olla maalattu tai lakattu, mutta jos puutavaran kosteussuojaus-/pintakäsittelyaineesta ei ole varmuutta, se tulee hävittää kuten kyllästetty puutavara. Kyllästetty puu on vaarallista jätettä eli ongelmajätettä, niitä ei saa laittaa normaalin rakennusjätteen sekaan. Ikkunalasit ja muut tasolasit (esim. peilit) lajitellaan erikseen muusta rakennusjätteestä. Tasolasissa ei saa olla pokia. Vanhoja, käyttökelpoisia ja ehjiä ikkunoita voi tarjota esimerkiksi Tampereen Rakennustorille (välittää vanhoja, käyttökelpoisia rakennustuotteita), samoin esimerkiksi ovia ja kalusteita. Metalliromuna lajitellaan esim. rauta-, teräs-, alumiini-, kupari-, messinki ym. metalliesineet. Jätteet toimitetaan Koukkujärven jätteenkäsittelykeskukseen Nokialle tai Tarastenjärven jätteenkäsittelykeskukseen Tampereelle VAARALLISTEN JÄTTEIDEN LAJITTELU Asbestipitoiset jätteet tulee pitää erillään muista jätteistä. Kaikki asbestipitoiset jätteet täytyy pakata tiiviisti ja huolellisesti. Asbestipitoiset jätteet ja muut vaaralliset jätteet vastaanotetaan Tarastenjärven jätteenkäsittelykeskuksessa. PURKUTYÖSELOSTUS (20)

38 Vaaralliset jätteet tulee lajitella erikseen, eikä niitä saa sekoittaa keskenään. Jätteet tulee pakata tiiviisti ja säilyttää hyväkuntoisissa merkityissä astioissa. Niiden pääsy maaperään tai viemäriin tulee estää, eivätkä jätteet saisi kastua. Hyvä varasto on tiivispohjainen ja katettu. Purkujätteiden tarpeetonta varastointia tulee välttää. Haitallisia aineita sisältävät purkujätteet kuljetetaan vastaanottopaikkaan ilman tarpeetonta viivytystä. Haitallisten aineiden purkujätteiden poiskuljetus järjestetään viranomaismääräysten ja -ohjeiden mukaan. 4.5 PURKUTYÖHÖN LIITTYVÄT ERITYISET VAARAT Korkealla suoritettavat työt, purkutyöt sekä työt, joissa työntekijät altistuvat kemiallisille aineille, kuten haitta-aineet luokitellaan VNa 205/2009:ssa vaarallisiksi töiksi. Näiden lisäksi kohteelle ominaiset, erityiset vaaraa aiheuttavat työvaiheet ovat seuraavat: Rakennus sisältää pieniä määriä haitta-aineita. On mahdollista, että purkutyön aikana esiintyy haitta-ainekartoituksessa esiintymättömiä haitta-aineita. Purkutyössä on putoavien kappaleiden mahdollisuus ja purettavien rakenteiden nostoissa ei alapuolella saa työskennellä. Rakenteen kaatuminen, sortuminen tai pettäminen. Jännitteellisen kaapelin tai paineellisen putken aiheuttama vaaratilanne. Purkutyömaan liikennejärjestelyt ja siirrot koulun alueella. Urakoitsija on velvollinen huomioimaan purkutyöhön liittyvät erityiset vaarat työnsuunnittelussa. PURKUTYÖSELOSTUS (20)

39 5 PÖLYNHALLINTA PURKUTYÖSSÄ Purkutyön aikaisella pölynhallinnalla varmistetaan, että työntekijät ja muut työalueen lähiympäristössä liikkuvat eivät altistu purkutyössä syntyvälle pölylle haitallisissa määrin (Ks. HTP-arvot 2014, Sosiaali- ja terveysministeriön julkaisuja 2014:2). Lisäksi pölynhallinnalla varmistetaan, ettei vaarallisiksi tai haitallisiksi luokitelluista rakennusmateriaaleista, kuten asbestista tai PAH-pitoisesta kivihiilipiestä, peräisin oleva pöly leviä purkualueen ympäristöön ja että se saadaan luotettavasti kerättyä talteen asianmukaista jatkokäsittelyä varten. Urakoitsijan tulee laatia pölynhallintasuunnitelma, jossa esitetään Työalueiden suojaus- ja tiivistystarpeet Vaiheittainen ali-/ylipaineistustarve pölyävien työvaiheiden ajaksi Työalueiden osastoinnit ja suojaseinien sijainnit ja rakenteet Viereisten rakennusten huomioiminen siten, että purkutyöstä peräisin oleva pöly ei pääse niiden ilmanvaihtojärjestelmiin Pölynhallinnassa käytettävät koneet ja laitteet, alipaineistimet, kohdepoistolaitteet, imurit yms. Työmenetelmien valinnat Poistoilmareittien sijoittelu Jätteenkäsittelyratkaisut Työntekijöillä on oltava helposti saatavilla asianmukaiset henkilösuojaimet, joilla varmistetaan työn turvallinen toteuttaminen. Urakoitsija vastaa siitä, että kussakin työvaiheessa käytettävät henkilösuojaimet (hengityssuojaimet, ihosuojaus) ovat suojausteholtaan riittävät estämään työntekijöiden altistumista rakennuspölyn haitallisille vaikutuksille. PURKUTYÖSELOSTUS (20)

40 6 HAITALLISTEN AINEIDEN PURKAMINEN Asbestijätteitä sisältävät pakkaukset on suljettava huolella ja merkittävä näkyvällä tekstillä seuraavasti: Asbestijätettä: Pölyn hengittäminen vaarallista. Purkujätteiden varastoinnissa, lajittelemisessa ja kuljettamisessa noudatetaan jätelakia (646/2012) ja valtioneuvoston asetusta jätteistä (179/2012). 6.1 PURKUTYÖN LAATUTAVOITTEET Haitallisten aineiden purkaminen suunnitellaan purkutyöselostuksen ja purkukohteeseen ja sen lähiympäristöön tutustumisen mukaisesti. Tarvittaessa tehdään koepurku. Haitallisten aineiden purkaminen tehdään purkutyösuunnitelman mukaan siinä esitetyillä purkumenetelmillä ja purkujärjestyksessä. Purkaminen ei saa vaurioittaa tai vahingoittaa säilytettäviä rakenteita tai rakennusosia. Purkutöissä tulee käyttää lajittelevaa purkutekniikkaa. Kastelun tai sumutuksen käyttö pölyntorjunnassa on sallittu vain, kun kosteus ei vaurioita tai vahingoita säilytettäviä tai uudelleenkäytettäviä rakenteita tai rakennusosia. 6.2 ASBESTIPURKUTYÖT VALTUUTUKSET Asbestia sisältävien rakennusten ja rakenteiden purkamista, asbestin poistamista niistä, asbestirakenteiden koteloimista ja peittämistä, asbestisiivousta tai asbestipitoisten jätteiden kokoamista ja viimeistelyä työpaikalta pois kuljetettaviksi (asbestipurkutyötä) saa tehdä vain sellainen työnantaja tai itsenäinen työnsuorittaja, jonka työsuojelupiirin työsuojelutoimisto on valtuuttanut tällaista työtä tekemään. Tarkka määrittely on esitetty VNp 1380/1994 ja selvitettävissä työsuojeluviranomaiselta ILMOITUKSET JA SUUNNITELMAT Valtioneuvoston päätös asbestityöstä 1380/ mukaan asbestityötä suorittamaan ryhtyvän työnantajan tai itsenäisen työnsuorittajan on tehtävä työsuunnitelma ennen kuin asbestipurkutyö aloitetaan. Suunnitelmassa on esitettävä työntekijöiden ja muiden työn vaikutuspiirissä olevien henkilöiden turvallisuuden ja terveyden varmistamiseksi tarpeelliset toimenpiteet: 1) purkutyötä tekevien työntekijöiden altistumisen estäminen PURKUTYÖSELOSTUS (20)

41 2) muiden työn vaikutuspiirissä olevien henkilöiden altistumisen estäminen 3) asbestipölyn työympäristöön leviämisen estäminen 4) työkohteen puhdistaminen asbestijätteistä ja asbestipölystä sekä 5) asbestijätteiden käsittely työpaikalla. Lisäksi suunnitelman tulee sisältää tietoa seuraavista seikoista: 1) työn luonne, alkamisaika ja todennäköinen kesto 2) paikka, jossa työ tehdään 3) asbestikartoituksen suorituspäivä, tekijä ja kartoitukseen liittyvien asiakirjojen haltija 4) asbestin tai asbestipitoisen materiaalin purkuun käytettävät menetelmät 5) työntekijöiden suojaukseen ja puhdistamiseen käytettävät laitteet ja niiden ominaisuudet 6) asbestipölyn työympäristöön leviämisen estämiseksi käytettävät laitteet ja niiden ominaisuudet sekä 7) sen kaatopaikan nimi, jonne jätteet toimitetaan. Työnantajan on toimitettava työsuunnitelma vähintään seitsemän päivää ennen työn aloittamista työpaikkaa tarkastavalle työsuojeluviranomaiselle. Viranomaisen suostumuksella tämä aikaväli voi olla lyhempi. Matalariskiseksi arvioidusta työstä, jossa asbestille altistuminen ei tule ylittämään suurinta sallittua 0,1 kuitua/cm³ tasoa, ei tarvitse tehdä ilmoitusta viranomaisille. Työssä on kuitenkin estettävä asbestipölyn leviäminen ympäristöön ja käytettävä sopivia henkilösuojaimia. Silloin, kun työsuunnitelman toimittaminen ennen työn aloittamista työsuojelu-viranomaiselle ei ole mahdollista, on työsuunnitelma toimitettava tai ainakin ilmoitus työstä tehtävä työsuojeluviranomaiselle heti, kun se on mahdollista. Lomakkeen asbestipurkusuunnitelmasta saa mm. työsuojeluhallinnon verkkosivuilta Työsuojeluhallituksen päätös hyväksyttävistä asbestipurkutyössä käytettävistä menetelmistä ja laitteista /231 (1990, päivitetty ) antaa täsmällisiä ohjeita purkutyötekniikoista ja niiden valinnasta, laitteista ja suojaimista. Krokidoliitin (sinisen asbestin) purkutyöhön on laadittu erillinen ohje (Krokidoliittiasbestipurkutyön suunnittelu ja toteutus. Uudenmaan tsp. Ohje ). Asbestia sisältävien rakenteiden purkamisessa on noudatettava Ratu Asbestia sisältävien rakenteiden purku -vaatimuksia. PURKUTYÖSELOSTUS (20)

42 6.2.3 ASBESTIN ESIINTYMINEN RAKENNUKSESSA Haitta-ainekartoituksessa havaittiin lattiarakenteissa asbestipitoisen mustan liiman jäämiä. Liimajäämiä esiintyy noin 100 m2 alueella. Liimajäämät poistetaan käyttäen osastointimenetelmää. Mikäli purun yhteydessä löytyy osastoidun alueen ulkopuolelta pieniä määriä mustaa liimaa, se voidaan poistaa kohdepoistomenetelmällä. Laajemmille alueille tulee rakentaa osastointi. Vesikatteen asbestipitoisuutta ei ole tutkittu. 7 VALMIS PURKU 7.1 VAATIMUKSET Rakennus, rakenne tai rakennusosa on purettu suunnitelma-asiakirjojen mukaisesti. Purkukohteen kaivut, niiden tasaukset ja luiskat ovat suunnitelma-asiakirjojen mukaisia. Purkaminen tai kaivaminen ei ole vaurioittanut tai vahingoittanut säilytettäviä tai ympäröiviä rakennuksia, rakenteita tai rakennusosia. Liittyvät rakenteet ovat puhtaita ja ehjiä. Purkujätteet on poistettu asianmukaisesti ja alue sekä lähiympäristö on siivottu. Suojaukset on poistettu. Sade-, pinta- ja pohjavesien ohjaus sekä avoveden lammikoituminen ovat purku- ja kaivualueella suunnitelma-asiakirjojen mukaisia. Jukka Merviö PURKUTYÖSELOSTUS (20)

43 Turvallisuusasiakirja ja -säännöt Sivu 1/11 Tilaaja: Pirkkalan kunta Hanke: Yläasteen kaksikerroksisen osan purku-urakka Turvallisuusasiakirja ja turvallisuusäännöt Asiakirjan versiopäivitykset , Luotu turvallisuusasiakirja ja -säännöt

44 Turvallisuusasiakirja Sivu 2/11 1. Turvallisuusasiakirjan tarkoitus Tämä turvallisuusasiakirja on rakennustyön turvallisuudesta annetun valtioneuvoston asetuksen VNa 205/2009 mukainen rakennustyön suunnittelua ja valmistelua varten laadittava asiakirja. Tämä asiakirja kertoo hankkeen erityisiä työturvallisuusriskejä ja vaaroja aiheuttavista olosuhteista ja työvaiheista niin, että urakoitsijat voivat varautua niihin asianmukaisesti. 1.1 Rakennuttaja ja päätoteuttaja Rakennuttaja on Pirkkalan kunta, Tilapalvelu. Rakennuttaja/tilaaja nimeää hankkeelle turvallisuuskoordinaattorin ja valvojan ennen purkutöiden aloittamista. Rakennuttajan nimeämällä työn valvojalla on oikeus puuttua työmaalla ja työssä oleviin vaaratilanteisiin, vaarapaikkoihin sekä puutteisiin työturvallisuudessa. Purkutöiden valvoja voi antaa suoraan määräyksiä eri urakoitsijoille vaaratilanteiden ja muiden puutteiden korjaamisesta. Hänellä on oikeus myös keskeyttää työt, mikäli on ilmeistä, että kysymyksessä voi olla tilanne, josta voi aiheutua välitöntä vaaraa työkohteessa työskenteleville, työmaan ulkopuolisille henkilöille tai toiminnoille. Rakennuskohteen päätoteuttajana toimii purku-urakoitsija=kokonaisurakoitsija, joka nimeää työmaalle vastaavan työnjohtajan. Rakennuttaja antaa päätoteuttajalle toimivaltuudet johtaa työmaata ja vastata työmaan turvallisuudesta. Päätoteuttajan on huolehdittava siitä, että työmaan johto on pätevää ja kykenevä huolehtimaan päätoteuttajalle säädetyistä turvallisuusvelvoitteista. Päätoteuttajan on esitettävä kirjallisesti rakennuttajan turvallisuuskoordinaattorille tarpeelliset muutokset tähän turvallisuusasiakirjaan. Tämän asiakirjan lopussa on rakennuttajan laatima kohteen turvallisuussäännöt. 1.2 Hankkeen lyhyt kuvas Purkukohde käsittää Pirkkalan kunnan yläasteen 2-kerroksisen osan purku-urakan. Purettava rakennuksen osa on rakennettu 60- ja 70-luvuilla ja on kaksikerroksinen. Hanke toteutetaan kokonaisurakkana. 1.3 Rakennuttajan turvallisuusasiakirjat Rakennuttajalle ei siirry tämän asiakirjan tai muiden asiakirjojen kautta mitään päätoteuttajan velvoitteita, ja tämä asiakirja ei vähennä tai poista rakennushankkeen muissa asiakirjoissa määriteltyjä turvallisuustoimenpiteitä.

45 Turvallisuusasiakirja Sivu 3/11 Työturvallisuusliite ja sen sisältämät asiakirjat (turvallisuusasiakirja, turvallisuussäännöt ja rakennuttajan menettelyohjeet) on rakennustyön turvallisuudesta annetun valtioneuvoston asetuksen VNA 205/ :n mukainen rakennustyön suunnittelua ja valmistelua varten laadittu rakennuttajan asiakirja. Urakoitsijoiden ja itsenäisten työnsuorittajien (myöhemmin tekstissä urakoitsijat) on otettava huomioon turvallisuusasiakirjan tiedot urakkahintaa laskiessaan sekä suunnitellessaan ja toteuttaessaan töitä työmaalla. Rakennuskohteessa noudatetaan työturvallisuutta ja työsuojelua koskevia lakeja ja määräyksiä, jotka urakkaohjelmassa määritellyn päätoteuttajan tulee hankkia nähtäväksi työmaalle. Rakennuttajan työsuojeluorganisaatiolla/valvojalla on oikeus tarkistaa työmaaolosuhteet, puuttua mahdollisiin epäkohtiin ja tarvittaessa keskeyttää työt Rakennuttajan turvallisuusasiakirjojen laadinta ja ylläpito Urakoitsijoiden tulee ilmoittaa tilaajalle ja turvallisuuskoordinaattorille havaitut riskit ja vaarat työturvallisuusliitteen päivittämiseksi. Turvallisuusasiakirjan laadinta ja täytäntöönpanon vaiheet ovat: Vaihe 1: Rakennuttaja on laatinut hankekohtaisen turvallisuusasiakirjan ja turvallisuussäännöt urakkasopimusasiakirjaksi. Vaihe 2: Rakennushankkeen päätoteuttaja täydentää turvallisuusasiakirjan työmaan turvallisuussuunnitelmaksi urakkasopimuksen solmimisen jälkeen ennen rakennustöiden aloittamista. Rakentamisvaiheessa pääurakoitsijan tulee laatia rakennushankkeen ja työvaiheiden riskiarviot sekä saattaa ao. riskit turvallisuuskoordinaattorin tietoon. Jokainen urakoitsija on velvollinen kirjallisesti ilmoittamaan rakennuttajalle tässä asiakirjassa havaitsemistaan puutteista sekä muutos- ja päivitystarpeista tai jos töitä ei voida suorittaa rakennuttajan edellyttämien suunnitelmien mukaisesti. Turvallisuusasiakirja liitetään jokaiseen urakkaan. 2. Turvallisuusasiakirja Tässä turvallisuusasiakirjassa annetaan tietoja vain rakentamiseen liittyvistä poikkeuksellista ongelmista ja vaaratekijöistä. Urakoitsijoiden tulee varautua tavanomaisiin rakennustyömaan ja rakentamisen vaaroihin sekä ottaa ne huomioon töiden suunnittelussa ja toteuttamisessa. 2.1 Rakennushankkeen luonne Kohde on työteknisesti normaali purkutyökohde. Purkutyöt on järjestettävä kohteessa niin, ettei ympäröiville kiinteistöille sekä kiinteistöissä asioiville/oleville ihmisille aiheudu kohtuutonta haittaa ja että toimintaedellytykset säilyvät häiriintymättöminä purkutöiden ajan. Urakka-alueen välittömässä läheisyydessä olevat kiinteistöt ja niiden käyttäjät on otettava huomioon kaikessa työnsuunnittelussa. Työt eivät saa aiheuttaa vaaraa tai haittaa ulkopuolisille. Yleinen liikennöinti on huomioitava.

46 Turvallisuusasiakirja Sivu 4/11 Lisäksi urakoitsijan on huolehdittava, että vaaditut viranomaisvaatimukset täyttyvät kaikissa tilanteissa sekä työsuojelupiirin tehtävät ilmoitukset tulevat tehdyiksi. 2.2 Työmaahan liittyvä toiminta ja ympäristö Rakennus sijaitsee aivan kuntakeskuksen ytimessä, mikä tulee huomioida työn suunnittelussa ja toteutuksessa. 2.3 Purkutyöhön liittyviä tyypillisiä turvallisuusriskejä Päätoteuttajan on otettava huomioon VNA205/2009 mukaiset määräykset työnsuunnittelussa. Urakassa on huomioitava muun muassa: 1. työt, joissa työntekijöihin kohdistuu korkealta putoamisen vaara, maansortuman alle hautautuminen: vesikatolla, telineiltä tai nostimilla tehtävät purkutyöt. 2. Työt, joissa työntekijät altistuvat kemiallisille tai biologisille aineille: asbesti ja muut haitta-aineet, mikrobit, pilaantunut maa-aines 3. sähköjohtojen ja kaapeleiden läheisyydessä tehtävät työt 4. rakenteiden, rakenneosien tai materiaalien purkutyö: asbestia, mikrobeja ja muita haitta-aineita sisältävien materiaalien asianmukainen purkaminen, purkujärjestys 5. työt liikenteeseen käytetyillä alueilla: kohde ja kohteen läheisyydessä sijaitsevat kiinteistöt Rakennuttajan tiedossa, työtä aloitettaessa, ovat seuraavat tyypilliset turvallisuusriskit ja muita riskejä sisältävät työvaiheet ja olosuhteet: - Kiinteistö sijaitsee Pirkkalan kunnan keskusta-alueella. Jalankulkijoiden sekä muun liikenteen huomioiminen on erityisen tärkeää. Erityisvaatimuksia työmaa- ja tavaraliikenteen suunnittelulle ja järjestämiselle, jotta ulkopuoliselle taholle ei aiheudu vaaraa. Ulkopuolisen pääsy työmaalle on estettävä aitaamalla. - Korkealta telineeltä tai henkilönostimelta suoritettavat työvaiheet -> työntekijöiden putoaminen-> putoamissuojaus, henkilökohtaiset suojaimet ja turvavarusteet. Kaikki rakentamisen yhteydessä esiintyvät kuilut ja muut aukot, joihin henkilöt tai tavarat saattavat pudota, on joko suojattava kansin tai kaitein. Suojauksen tekee aukon tehnyt urakoitsija. Aukkoa asennustyöhönsä käyttävä urakoitsija saa poistaa suojauksen vain asennustyön ajaksi ja vain tarvittavalta osin ja vastaa siitä, että suojaukset asennetaan takaisin paikoilleen asennustyön päätyttyä tai keskeytyessä. Suojauksen tehnyt urakoitsija vastaa siitä, että putoamissuojaus toteutetaan Valtioneuvoston asetuksen VNa 205/2009 mukaisesti rakennustöiden turvallisuusmääräyksiä noudattaen. - Asbestipurku ja muiden vaarallisten aineiden purku. Kohteessa on tehty haittaainekartoitus. Kartoitus on urakkatarjouspyyntöasiakirjojen liitteenä. Purkutöiden yhteydessä mahdollisesti paljastuva asbesti ja haitta-ainekartoituksessa mainitsematon asbesti tai muut terveydelle vaaralliset/haitalliset aineet: Haitallisista aineista, joita ei ole havaittu haitta-ainekartoituksessa, on informoitava välittömästi tilaajan edustajaa sekä aineen koostumus on selvitettävä ennen purkutyön jatkamista.

47 Turvallisuusasiakirja Sivu 5/11 - Kohde on osittain kosteusvaurioitunut ja on todennäköistä, että sisäilmaan haihtuu mikrobikasvustoa sekä muita orgaanisia yhdisteitä (VOC-yhdisteitä). - Olemassa olevien rakenteiden tuenta- ja vahvistustyöt purun yhteydessä mm. purkutyössä irtoavat ja putoavat rakennusosat ja kappaleet tai rakenteiden sortuminen ja ylikuormittuminen. Urakoitsijan tulee varmistua mahdollisesti rakenteiden kantavuuteen vaikuttavista vaurioista. - Purku- ja työalueiden tekeminen sähköstä jännitteettömäksi. Kohteessa sijaitsevia kaapeleita ei ole dokumentoitu ja niitä kulkee työalueen kautta mahdollisesti muihin käytössä oleviin tiloihin. - Materiaalisiirrot ja nostot työmaalla ja katualueella - Paloturvallisuus - Pölyä ja melua aiheuttavat purkutyövaiheet - Purettavien esineiden ja materiaalien kaatuminen tai putoaminen sekä purkumateriaalien tarkoituksellinen pudottaminen - Purkutyömaan epäjärjestys - Kohteeseen tai sen läheisyydessä sijaitseviin kiinteistöihin kulkevista johdoista sekä putkista ei ole täyttä varmuutta. Urakoitsijan tulee kiinnittää erityistä huomiota kaapelinäyttöjen pitämiseen ennen kaivuutyötä. - Koneiden ja laitteiden käytöstä syntyvät vaarat sekä haitat (esim. pöly, melu, pakokaasut, tärinä) 2.4 Turvallisuusasiakirjan ylläpito Tämä turvallisuusasiakirja sekä erikseen työmaalle laaditut turvallisuussäännöt ja menettelyohjeet on oltava työmaan toimistolla nähtävillä ja jokainen työntekijä on perehdytettävä niiden sisältöön. 2.5 Yleistä Töiden yhteensovitus ja työsuojelu Päätoteuttajan on valtioneuvoston asetuksen VNa 205/2009 mukaan huolehdittava turvallisuuden ja terveyden kannalta tarpeellisesta työmaan yleisjohdosta ja osapuolten välisen yhteistoiminnan ja tiedonkulun järjestämisestä, toimintojen yhteensovittamisesta sekä työmaan yleisestä siisteydestä ja turvallisuudesta. Urakoitsijan tulee tehdä työsuojelupiirille ja muille tahoille tarvittavat ilmoitukset.

48 Turvallisuusasiakirja Sivu 6/ Työsuojelusäädökset Rakennuskohteessa noudatetaan työsuojelua koskevia lakeja asetuksia, säädöksiä ja määräyksiä, jotka ovat näkyvillä työmaalla. Rakennustyön turvallisuusmääräykset selityksineen tulee olla esillä työmaalla Lupien tarkastus Kunkin urakoitsijan on huolehdittava, että työmaalla toimivilla henkilöillä on asianmukaiset luvat ja käytännön kokemus sähkö-, hitsaus- ja tuli- yms. töissä. Päätoteuttaja huolehtii siitä, että työmaalla ei oleskele asiattomia henkilöitä. Päätoteuttaja huolehtii siitä, että kaikilla työntekijöillä on henkilötunnistekortit näkyvillä työmaaalueella. Henkilötunnistekortin tulee yksilöidä työntekijä ja työnantaja. Tunnistekorttien luovutuksen yhteydessä päätoteuttajan tulee perehdyttää omat ja aliurakoitsijansa työntekijät työmaahan. Urakoitsijoiden työn-johtajien tulee perehdyttää omat työntekijänsä työmaahan tunnistekorttien luovutuksen yhteydessä. Tunnistekortittomat henkilöt, jotka eivät voi esittää oleskelulleen pätevää syytä, tulee päätoteuttajan poistaa työmaaalueelta. On suositeltavaa, että päätoteuttaja ottaa käyttöön työmaalle periaatteen, että kaikilla työmaalla työskentelevillä henkilöillä tulee olla käytössään työturvallisuuskortti Työturvallisuuden mittaaminen Pääurakoitsijan tulee yhdessä urakoitsijoiden kanssa mitata ja osoittaa työmaan työturvallisuuden taso säännöllisesti vähintään kahden viikon välein. 3. Rakennustyön suoritusvaatimuksia 3.1 Aliurakointi Kukin urakoitsija tulee perehtyä turvallisuussuunnitelmiin ja perehdyttää henkilökuntansa niihin. Päätoteuttaja valvoo, että näin menetellään. 3.2 Työhygieeniset mittaukset Työhygieenisillä mittauksilla selvitetään työoloja mittaamalla kemiallisia, fysikaalisia ja biologisia tekijöitä tarvittaessa. Tällä työmaalla seurataan työhygienian tasoa silmämääräisellä tarkastelulla.

49 Turvallisuusasiakirja Sivu 7/ Työnaikaiset rakenteet ja asennukset Kaasu- ja nestekaasupullojen varastointi sisätiloihin on kielletty ja niiden varastoinnista ja säilytyksestä samoin kuin palavien nesteiden varastoinnista on sovittava etukäteen. Räjähdysaineita ei saa varastoida työmaa-alueella. Tupakointi on kielletty rakennuksen sisätiloissa palovaaran takia. 3.4 Rakennusvälineet Kukin urakoitsija vastaa käyttämiensä teline- ja tukirakenteiden suunnittelusta ja rakentamisesta. Viranomaisten niin vaatiessa ao. urakoitsija laadituttaa telineistä ja tukirakenteista rakennepiirustukset ja hyväksyttää ne tarkastavilla viranomaisilla. Kukin urakoitsija vastaa, että työ- ja suojatelineet toteutetaan työmaalla Valtioneuvoston asetuksen VNa 205/2009 mukaisesti rakennustöiden turvallisuusmääräyksiä noudattaen. Telinetöissä käytetään telineeseen kiinnitettävää telinekorttia. Työvälineiden, koneiden sekä muiden rakennusvälineiden tulee olla tarkoituksenmukaisia ja niiden tulee täyttää työturvallisuudelle asetetut vaatimukset. Ne on varustettava tarvittaessa sellaisilla apulaitteilla, ettei käsiteltäville tarvikkeille, rakennusosille tai ympäristölle aiheuteta vahinkoa. 3.5 Liuotinohenteisten maalien, pohjustusaineiden, liimojen yms. käyttö Kukin urakoitsija vastaa siitä, että työmaalla noudatetaan voimassa olevia työntekijöiden suojaamista koskevia asetuksia ja määräyksiä. Kukin urakoitsija toimittaa kaikista työmaalla käytettävistä liuotinpohjaisista tuotteista käyttöturvallisuustiedotteen työmaalle. 3.6 Palosuojelu Jokainen urakoitsija on velvollinen kiinnittämään erityistä huomiota paloturvallisuuteen ja toimimaan vastuualueellaan niin, että tulipalon vaaraa ei synny ja noudattamaan kohdassa 1.5 mainittuja yleisiä ohjeita ja myöhemmin työmaalle laadittavia sekä viranomaisten antamia suojeluohjeita. Tulitöitä tekevillä työntekijöillä on oltava tulityökoulutus ja sen osoittamiseksi tulityökortti. Kukin urakoitsija ilmoittaa tulityökortin omaavat henkilöt työmaan vastaavalle työnjohtajalle, joka laatii luettelon kaikista tulityökortin omaavista henkilöistä. Tällä työmaalla avotulen käyttö on kielletty. Mm. maalien poistotyössä ei saa käyttää kaasupolttokaavintaa

50 Turvallisuusasiakirja Sivu 8/11 Päätoteuttaja huolehtii työnaikaisesta palonsuojelusta, paloturvallisuudesta ja työmaan yleispalovartioinnista. Työkohdekohtaisesta tulityöpalovartioinnin ja vähintään 2 tuntia työskentelyn päättymisestä jatkuvan jälkivartioinnin hoitaa kukin urakoitsija. 4. Rakennusalue ja sen olosuhteet 4.1 Rakennusalueen rajoitukset Työmaan ilmoitustaululla on nähtävillä työmaa-alueen järjestelypiirros sekä työmaan sähköistys- ja valaistussuunnitelma. Muista kuin järjestelypiirroksen esittämistä järjestelyistä urakoitsijan on sovittava vastaavan työnjohtajan kanssa. Työmaa-alueen järjestelypiirrosta sekä työmaan sähköistys- ja valaistussuunnitelmaa tulee päivittää kaikissa rakentamisen vaiheissa.

51 Turvallisuusasiakirja Sivu 9/11 1. TURVALLISUUSSÄÄNNÖT 1.1 Rakennuttajan tavoitteet työturvallisuudessa Turvallisuustaso ja sen seuranta Rakennuttajan tavoitteena hankkeen turvallinen toteutus ja ettei työntekijöille eikä muille työmaan vaikutusalueella oleville aiheudu vaaraa tai terveydellistä haittaa ja että työmaalla ei satu yhtään poissaoloon johtanutta työtapaturmaa. Jos kaikista varotoimista huolimatta työmaalla tapahtuu poissaoloon johtanut työtapaturma, asiasta on ilmoitettava välittömästi työturvallisuuskoordinaattorille. Päätoteuttajan suorittaman TR-indeksin tavoiteluku on 90. Putoamissuojauksen osalta TR-indeksin tavoitetaso on 100 ja siisteyden osalta 90. Pölynhallinta on toteutettava rakenteellisin suojauksin, kastelemalla tms Töiden yhteensovitus ja työsuojelu Urakoitsija vastaa töiden yhteensovittamisesta ja työsuojelun organisoinnista. Urakoitsija laatii suunnitelman työmaa-alueen järjestelyistä sekä muut työturvallisuuden varmistamiseksi tarvittavat ennakkosuunnitelmat. Töiden järjestelyssä ja työvaiheiden ajoituksessa on otettava huomioon työturvallisuuden vaatimukset Lupien tarkastus Pääurakoitsija ylläpitää kulkulupakäytäntöä. Pääurakoitsijan on eristettävä työmaa kulkuportilla, josta voi kulkea vain kulunvalvontatunnisteella. Kaikilla työmaalla toimivilla urakoitsijoiden työntekijöillä on oltava voimassa oleva työturvallisuuskortti. Urakoitsijan velvollisuus on tarkistaa työturvallisuuskortit perehdytyksen yhteydessä. Urakoitsijan on huolehdittava, että työmaalla toimivilla henkilöillä on asianmukaiset luvat ja käytännön kokemus sähkö-, hitsaus-, tuli- yms. töissä Perehdyttäminen ja työnopastus Kohde on vaativa purkutyö, jossa perehdyttämisen osalta on tärkeää, että tieto kulkee perehdyttäjältä työntekijälle. Tämän vuoksi jokaisen urakoitsijan työntekijän on osattava suomen kieltä tai ao. urakoitsijan on järjestettävä suomenkieltä taitamattomien käyttöön tarvittavan kielitaidon omaava henkilö. Perehdyttämisessä on korostettava kuvallisen henkilötunnisteen näkyvillä pitoa. Päätoteuttajan on huolehdittava perehdyttämällä ja opastamalla, että kaikilla rakennustyömaan työntekijöillä on riittävät tiedot turvalli-

52 Turvallisuusasiakirja Sivu 10/11 sesta työskentelystä ja että he tuntevat rakennustyömaan seuraavat vaara- ja haittatekijät sekä niiden poistamiseen tarvittavat toimenpiteet: yhteisen rakennustyömaan järjestystä, liikennettä, tupakointia ja avotulen käyttöä koskevista määräyksistä sähkövirran/energian saannista (kytkennät, kaapelit, jatkojohdot, vaaralliset aineet ja paineita sisältävät putkistot) työmaalla tai siihen liittyvällä alueella tapahtuvaan toimintaan sisältyvistä muista erityisistä vaaratekijöistä (esim. kaasu- tai räjähdysvaara) menettelystä hätä- ja onnettomuustilanteissa (avun hälyttäminen, suojautuminen, palovartiointi, vara- ja hätäuloskäytävät) esiin tulleista vaaroista, vioista ja puutteista ilmoittamisesta töiden tekemisjärjestyksestä ja toiminnasta muutostilanteissa Ensiapuvalmius ja henkilökohtaiset suojaimet Urakoitsijan tulee määritellä työnsä osalta riittävä ensiapuvalmius ja huolehtia siitä, että on työmaalla tältä osin riittävästi ensiaputaitoisia. Ensiaputaitoiset henkilöt ilmoitetaan päätoteuttajalle kulkuluvan myöntämisen yhteydessä. Mikäli tapaturman tai sairastumisen vaaraa ei voida välttää tai rajoittaa riittävästi teknisillä suojelutoimenpiteillä tai työn organisoinnilla, on urakoitsijan hankittava työntekijöiden käyttöön vaatimusten mukaiset henkilönsuojaimet. Henkilösuojainten valinta on tehtävä riskienarvioinnin perusteella (VNp 1407/1993 eli suojainten käyttöpäätös). Urakoitsijan on myös valvottava, että annettuja suojaimia käytetään Työmaan turvallisuusseuranta Päätoteuttaja edellyttää, että urakoitsija huolehtii riittävästä työn valvonnasta ja tarvittaessa puuttuu vaaratilanteisiin sekä turvallisuusmääräysten ja ohjeiden vastaiseen toimintaan. Päätoteuttaja edellyttää, että urakoitsija tekee työhönsä liittyvät käyttöönotto- ja vastaanottotarkastukset ja varmistaa, että: edellä mainitut tarkastukset tehdään ajallaan ja huolellisesti tarkastajilla on tarpeellinen ammattitaito tarkastuksista laaditaan asianmukaiset pöytäkirjat tarkastuksissa havaitut turvallisuutta vaarantavat puutteet korjataan välittömästi Urakoitsijan tulee toimittaa kopio tarkastuslomakkeesta päätoteuttajan nimeämälle henkilölle. Urakoitsijan edustajan tulee osallistua tarvittaessa päätoteuttajan järjestämään turvallisuus kierrokseen ja työmaan viikoittaiseen kunnossapitotarkastukseen. Päätoteuttajalla on oikeus valvoa urakoitsijan tekemien tarkastusten suorittamista sekä osallistua harkintansa mukaan tarkastuksiin.

53 Turvallisuusasiakirja Sivu 11/ Urakoitsijan turvavaatimukset Ilmoitusmenettely ja erityisohjeet Saadut luvat, mahdolliset rajoitukset ja varotoimenpiteet merkitään työmaapäiväkirjaan ja kaikista toimenpiteistä ilmoitetaan myös tilaajalle. Tilaajan sisäinen tiedotus hoitaa ilmoituksen. Katkokset ja työsuoritukset suoritetaan sellaisina kokonaisuuksina, että niistä aiheutuu mahdollisimman vähän haittaa. Urakoitsija vastaa kaikesta tarvittavasta tiedottamisesta rakennuttajalle koko työn ajan Aikarajoitukset Kovaa ääntä ja pölyä aiheuttavat työt on suoritettava niin että niistä ei aiheudu tarpeetonta haittaa naapureille Paloturvallisuus Urakoitsija laatii teettämistään tulitöistä kirjallisen valvontasuunnitelman, joka toimitetaan ennen työn aloittamista päätoteuttajan edustajalle allekirjoitettavaksi. Tulitöitä saavat tehdä vai ao. tulityökortin omaavat henkilöt. Urakoitsijan on muutenkin osaltaan huolehdittava paloturvallisuuden ylläpidosta Kaluston laatu- ja turvallisuusvaatimukset Koneiden ja laitteiden on täytettävä niitä koskevat turvallisuusmääräykset. Työssä käytettävät koneet ja laitteet tulee olla turvallisia ja käyttötarkoitukseen sopivia. Urakoitsija vastaa käyttämiensä koneiden ja laitteiden turvallisuudesta. Tiealueilla ja muilla liikenteeseen käytetyillä paikoilla on koneiden erotuttava muusta liikenteestä. Työkoneiden ja liikenteen välissä on tarvittaessa oltava riittävät suojavyöhykkeet. Työssä käytettävissä kuormaus- ja kuljetusajoneuvoissa tulee olla määräysten mukaiset peruutushälyttimet. Koneille ja laitteille tehdään päivittäiset toimintakokeilut niiden käyttäjien toimesta. Urakoitsijan on huolehdittava, että sen käyttämät sähkölaitteet ja sähkökäyttöiset koneet ovat tarkastettu asianmukaisesti ja ovat niitä koskevien turvallisuusmääräysten mukaisessa kunnossa. Tavoite on, että työmaalla ei tapahdu yhtäkään työtapaturmaa! TURVALLISTA JA TEHOKASTA URAKOINTIA TOIVOTTAA Pirkkalan kunta, Tilapalvelu

54 ASBESTI- JA HAITTA-AINEKARTOITUS PIRKKALAN YLÄASTE PIRKKALA Sweco Rakennetekniikka Oy RS002 Liisa Keskinen

55 Muutoslista VER. PÄIVÄYS MUUTOS KOSKEE TARKASTETTU HYVÄKSYTTY ASBESTI- JA HAITTA-AINEKARTOITUS (17)

56 Sisältö 1 HANKKEEN YLEISTIEDOT KOHDE JA SIJAINTI HANKKEEN OSAPUOLET TOIMEKSIANTO YLEISET OHJEET JA VAATIMUKSET TAUSTA NOUDATETTAVAT SÄÄDÖKSET JA ASIAKIRJAT KARTOITUS TUTKITUT HAITTA-AINEET LÄHTÖTIETOAINEISTOT KARTOITUSKÄYNNIT JA -MENETELMÄT RAJAUKSET KOHTEEN HAITTA-AINEET ASBESTI ASBESTIN MÄÄRÄT MATERIAALIT, JOTKA EIVÄT SISÄLLÄ ASBESTIA PAH-YHDISTEET PCB-YHDISTEET MAALIEN LYIJYPITOISUUDET MUUT HAITALLISET AINEET PAINEKYLLÄSTETTY PUU LOISTEPUTKET JA SYTYTTIMET VALURAUTAVIEMÄRIEN MUHVILIITOKSET SER (ELEKTRONIIKKAROMU) MIKROBIVAURIOT (EI ERITYISESTI TUTKITTU) ASBESTIN PURKAMINEN JA ASBESTIPURKUTYÖSUUNNITELMA YHTEENVETO LIITTEET LIITE 1 NÄYTTEENOTTOPAIKAT & ASBESTIN ESIINTYMINEN LIITE 2 NÄYTTEIDEN TUTKIMUSRAPORTIT ASBESTI- JA HAITTA-AINEKARTOITUS (17)

57 1 HANKKEEN YLEISTIEDOT 1.1 KOHDE JA SIJAINTI Kohteena on Pirkkalan yläasteen rakennuksen vanha siipi. Kohteen osoite: Pirkkalan yläaste ja lukio Koulutie Pirkkala Kohde on vuonna 1968 rakennettu ja 1974 laajennettu koulurakennuksen osa, joka aiotaan purkaa. Purettavassa osassa on kaksi kerrosta, joissa on pääosin opetustiloja. Lisäksi vesikatolla on IV-konehuone. Rakennuksen runkona on pääosin paikallavalettu teräsbetoninen pilari-palkki-laatta -runko. Perustuksena on paalutetut pilarianturat ja alapohja on maanvastainen. Kantavat seinät ovat betonia, kevyet seinät tiiltä. Ulkoseinien ulkokuori on tiiltä. Rakennusta on ajansaatossa laajennettu ja korjattu, ja osassa purettavaa rakennusta alapohja, välipohja ja yläpohja ovat ontelolaatastoa (2000-luvulta). Kuva 1. Julkisivu Itään. Kuva 2. Julkisivu pohjoiseen ja länteen 1.2 HANKKEEN OSAPUOLET Tilaaja: Pirkkalan kunta Rakennuttajainsinööri Elisa Hinkkala elisa.hinkkala@pirkkala.fi (17) ASBESTI- JA HAITTA-AINEKARTOITUS

58 Kartoituksen suorittaja: Sweco Rakennetekniikka Oy Hatanpään valtatie Tampere Yhteyshenkilöt: RI Jukka Merviö RI (AMK) Liisa Keskinen RI (AMK) Jyrki Männistö TOIMEKSIANTO Toimeksiantona oli kartoittaa kohteen asbestia ja muita haitallisia aineita sisältävät materiaalit, sekä laatia kartoituksesta raportti. ASBESTI- JA HAITTA-AINEKARTOITUS (17)

59 2 YLEISET OHJEET JA VAATIMUKSET 2.1 TAUSTA Asbestikartoitus tulee suorittaa purku- ja korjauskohteissa aina, kun epäillään, että kohde saattaa sisältää asbestia. Asbestikartoitus voidaan tehdä myös käytössä olevassa kiinteistössä, jotta vältyttäisiin altistumisriskiltä kiinteistön käytön ja hoidon aikana. Tämän kartoituksen tarkoituksena on määrittää ne haitalliset aineet, jotka on huomioitava, kun rakennuksen purku-/korjaustyöt käynnistyvät. Tämä kartoitus on rajattu koskemaan työn tilaajan kanssa sovittuja tutkimuksia. Mikäli raportissa havaitaan virhe, on laatijalla oikeus korjata se raporttiin. Mahdollisista virheistä on reklamoitava raportin laatijaa, viimeistään kolmen kuukauden kuluessa raportin luovutuspäivästä. Purku-/ korjaustöiden yhteydessä on mahdollista, että rakenteiden sisältä havaitaan haittaainepitoisia materiaaleja, joita ei tämän kartoituksen aikana ole ollut mahdollista havaita. Siinä tilanteessa voidaan joutua ottamaan lisää näytteitä. Kyseiset näytteet eivät sisälly tähän haitta-ainekartoitukseen. 2.2 NOUDATETTAVAT SÄÄDÖKSET JA ASIAKIRJAT - Työturvallisuuslaki 738/ Laki eräistä asbestipurkutyötä koskevista vaatimuksista 684/ Valtioneuvoston asetus rakennustyön turvallisuudesta 205/ Valtioneuvoston asetus asbestityön turvallisuudesta 798/2015 (korvaa valtioneuvoston päätöksen asbestityöstä 1380/1994) - Valtioneuvoston asetus työvälineiden turvallisesta käytöstä ja tarkastamisesta 403/ Valtioneuvoston päätös lyijytyöstä 1154/ Jätelaki 1072/ Rakennustöiden turvallisuusmääräykset selityksineen Työturvallisuuden varmistaminen rakennushankkeen suunnittelussa RIL Asbestia sisältävien rakenteiden purku RATU Asbestityökoneet RATU Tavanomaiset purkutyöt. Vaaralliset aineet käsittely ja suojaus RATU Kivihiilipikeä sisältävien rakenteiden purku RATU PCB:tä ja lyijyä sisältävien saumausmassojen purku. Menetelmät RATU Kosteus- ja mikrobivaurioituneiden rakenteiden purku. Menetelmät RATU Pölyntorjunta rakennustyössä RATU S-1225 ASBESTI- JA HAITTA-AINEKARTOITUS (17)

60 3 KARTOITUS 3.1 TUTKITUT HAITTA-AINEET Kartoituksessa tutkittiin seuraavat haitta-aineet: Asbesti PAH-yhdisteet PCB-yhdisteet Lyijy 3.2 LÄHTÖTIETOAINEISTOT Kohteen haitta-ainekartoituksessa oli lähtötietoina osa rakennuksen alkuperäisistä rakennepiirroksista sekä joitain laajennus- ja korjausvaiheiden piirustuksia. Kartoitettu rakennusosa puretaan kokonaisuudessaan pois. 3.3 KARTOITUSKÄYNNIT JA -MENETELMÄT Kartoitus perustuu asiakirjatietoihin, aistinvaraisiin havaintoihin, kokemusperäiseen tietoon sekä otettuihin näytteisiin. Kartoituksen suoritti RI (AMK) Liisa Keskinen ja RI (AMK) Jyrki Männistö. Näytteet otettiin käsityökalujen avulla suljettaviin pusseihin, joissa ne toimitettiin laboratoriotutkimuksiin. Näytteenottajat käyttivät asianmukaisia suojavarusteita ja P3-luokan hengityssuojaimia. Kartoituksessa otettiin näytteitä seuraavasti: Asbesti 10 kpl PAH 2 kpl Maalin lyijypitoisuus 6 kpl PCB 2 kpl Näytteet analysoitiin Labroc Oy:n laboratoriossa. Tutkimusraportit ovat tämän raportin liitteenä. ASBESTI- JA HAITTA-AINEKARTOITUS (17)

61 3.4 RAJAUKSET Kartoitus koski rakennuksen purettavaa osaa. Kartoituksessa päästiin kulkemaan kartoitettavalla alueella rakennuksen jokaisessa tilassa. Vesikatolta ei voitu ottaa näytettä lumen ja jään vuoksi. Näyte suositellaan otettavaksi huopakatteesta vielä keväämmällä, ennen purkutöiden alkua. ASBESTI- JA HAITTA-AINEKARTOITUS (17)

62 4 KOHTEEN HAITTA-AINEET 4.1 ASBESTI Asbesti on yleisnimike useille kuitumaisille silikaattimineraaleille. Sitä on käytetty mm. eristeissä, rakennuslevyissä, kiinnitys- ja saumalaasteissa, liimoissa, maaleissa, muovimatoissa, palo-ovissa sekä julkisivu- ja katemateriaaleissa. Suomessa asbesti on ollut käytössä pääosin luvuilla. Asbestin on todettu aiheuttavan syöpää ja keuhkosairauksia, mistä syystä asbestipölylle altistuminen aiheuttaa terveysriskin. Ehjissä rakenteissa ja materiaaleissa, joista asbestipöly ei pääse leviämään, asbesti on vaaraton. Asbestin ja asbestituotteiden valmistus ja maahantuonti on kielletty Suomessa vuonna 1993 ja asbestin myyminen ja käyttöönotto vuonna Asbestipitoisten ruiskutusmassojen käyttö kiellettiin Suomessa vuonna Asbestin määrittämisessä on rajana, että materiaali joko sisältää asbestia tai ei sisällä asbestia. Näytteenottojen mukaan asbestia esiintyi rakennuksessa seuraavasti: Näyte Näytetiedot Asbesti, laatu ASB 1 Lattiatasoite/-laasti, mustan liiman jäämät. Mustan liiman jäämät sisältävät asbestia, antofylliitti. ASB 2 Seinälaatta + laastit Ei sisällä asbestia. ASB 3 Seinätasoite Ei sisällä asbestia. ASB 4 Wc:n muovimatto + liima, lattia Ei sisällä asbestia. ASB 5 Wc-laatta + laastit, seinä Ei sisällä asbestia. ASB 6 Seinälaatta + laastit Ei sisällä asbestia. ASB 7 Wc-laatta + laastit, seinä Ei sisällä asbestia. ASB 8 Seinätasoite Ei sisällä asbestia. ASB 9 Wc:n muovimatto + liima, lattia Ei sisällä asbestia. ASB 10 Putkikanaalin luukkujen levy Ei sisällä asbestia. ASBESTI- JA HAITTA-AINEKARTOITUS (17)

63 Kuva 3. Näyte lattiatasoitteesta (ASB 1), mustan liiman jäämät sisältävät asbestia, antofylliitti. Kuva 4. Näyte laatasta, kiinnitys- ja saumalaastista (ASB 2), ei sisällä asbestia. Kuva 5. Näyte seinätasoitteesta (ASB 3), ei sisällä asbestia. Kuva 6. Näyte wc:n lattiamatosta ja liimasta (ASB 4), ei sisällä asbestia. Kuva 7. Näyte wc:n seinälaatasta, kiinnitys- ja saumalaasteista (ASB 5), ei sisällä asbestia. Kuva 8. Näyte putkikanaalin luukun levystä (ASB 10), ei sisällä asbestia. 10 (17) ASBESTI- JA HAITTA-AINEKARTOITUS

64 4.1.1 ASBESTIN MÄÄRÄT Asbestia esiintyy kartoituksen tulosten perusteella seuraavasti: Ensimmäisen kerroksen käytävän lattiassa havaittiin asbestipitoisen mustan liiman jäämiä. Musta liima on todennäköisesti pääosin poistettu, mutta sitä voi olla jääminä kauttaaltaan uusien lattiapintojen alla (myös toisessa kerroksessa). Jos purkutöissä paljastuu mustaa liimaa laajalta alueelta, tulee se poistaa osastointimenetelmällä. Pienet alueet voidaan poistaa kohdepoistolla. Kartoituksessa mustan liiman jäämiä havaittiin vain yhdestä kohdasta (näyte ASB 1). Mustan liiman jäämiä esiintyy rakennuksen ensimmäisessä kerroksessa noin 100 m 2 alueella. Tämä alue tulee osastoida asbestipitoisen liiman poistamiseksi MATERIAALIT, JOTKA EIVÄT SISÄLLÄ ASBESTIA - lattiatasoitteet, -laastit - seinätasoitteet - wc:n muovimatot, laatat, laastit - käytävien laatoitukset - käytävien ja opetustilojen lattiapinnat (Hovi-laatat, muovimatot) 4.2 PAH-YHDISTEET PAH-yhdisteet eli polysykliset aromaattiset hiilivedyt ovat terveydelle vaarallisia. Ne voivat aiheuttaa mm. iho-oireita, hengitysärsytystä ja syöpää. PAH-yhdisteitä pidetään haitallisena, jos sen kokonaismäärä ylittää raja-arvon 200 mg/kg. Esimerkiksi kivihiilipiki ja kivihiiliterva, kreosoottiöljy, asfaltti ja bitumi voivat sisältää PAHyhdisteitä. Rakentamisessa niitä esiintyy mm. vesieristeissä. PAH-yhdisteitä on käytetty rakentamisessa 1800-luvulta ja käytetään edelleen, mutta suurinta käyttö on ollut luvuilla. PAH-näytteitä otettiin kohteessa kaksi kappaletta alapohjasta, toinen pintalaatan alla olevasta tervapaperista ja toinen pohjalaatan pinnassa olevasta sivelystä. Tutkituissa näytteissä ei esiintynyt PAH-yhdisteitä yli haitallisen määrän raja-arvon. Näytteitä vastaavat materiaalit voidaan PAH-pitoisuuden osalta käsitellä ja hävittää normaalisti. ASBESTI- JA HAITTA-AINEKARTOITUS (17)

65 Kuva 9. Pintalaatan ja eristeen välissä oleva tervapaperi (PAH 1). Kuva 10. Pohjalaatan pinnassa oleva sively (PAH 2). 4.3 PCB-YHDISTEET PCB-yhdisteet eli polyklooratut bifenyylit ovat ympäristömyrkkyjä, jotka voivat aiheuttaa ihmisessä kehityshäiriöitä ja syöpää. PCB-yhdisteet kulkeutuvat elimistöön hengityksen tai ihokosketuksen kautta. PCB-yhdisteitä esiintyy usein saumamassoissa, lisäksi niitä voi esiintyä mm. maaleissa. PCB-pitoisuuden vaarallisen jätteen raja-arvo on 50 mg/kg.pcbyhdisteitä on käytetty rakentamisessa luvuilla, suurinta käyttö on ollut luvuilla. Sen valmistus, maahantuonti ja myynti kiellettiin Suomessa vuonna Kohteessa otettiin kaksi PCB-näytettä, toinen itäjulkisivun liikuntasauman saumamassasta ja toinen länsisivun saumamassasta. Näytteet eivät sisältäneet PCB-yhdisteitä yli haitallisen määrän raja-arvon, joten näytteitä vastaavat materiaalit voidaan käsitellä ja hävittää normaalisti. ASBESTI- JA HAITTA-AINEKARTOITUS (17)

66 Kuva 11. Näyte itäjulkisivun saumamassasta (PCB 1). Kuva 12. Näyte länsijulkisivun saumamassasta (PCB 2). 4.4 MAALIEN LYIJYPITOISUUDET Maalatuista pinnoista otettiin näytteitä laboratoriotutkimuksiin. Näytteenottopaikat on esitetty liitteessä. Lyijypitoisuuden vaarallisen jätteen raja-arvo on 1500 mg/kg. Lyijyä tai muita raskasmetalleja sisältävien maalien vaarallisuus tulee huomioida etenkin maalia pölyttävissä toimenpiteissä, kuten hionnassa. Lyijypitoisten maalien hiontapöly tulee käsitellä ja hävittää vaarallisena jätteenä (jäteluokka *). Maalipinta voidaan poistaa myös purkamalla ne yhdessä esimerkiksi betonirakenteiden tai rappauslaastin kanssa. Tällöin betonipurkujäte on haitta-ainepitoista, ja se tulee pitää erillään muusta betonipurkujätteestä. Betonipurkujäte, jossa on lyijypitoista maalia, voidaan käsitellä jäteluokan * mukaan. Maaleissa olevaa lyijyä esiintyi rakennuksessa näytteenottojen mukaan seuraavasti: Näyte Näytetiedot Lyijy Pb 1 1. krs seinämaali, punainen (kokooma) alle raja-arvon Pb 2 1. krs seinämaali, harmaa (kokooma) alle raja-arvon Pb 3 1. krs seinämaali, valkoinen (kokooma) alle raja-arvon Pb 4 2. krs seinämaali, punainen (kokooma) alle raja-arvon ASBESTI- JA HAITTA-AINEKARTOITUS (17)

67 Pb 5 2. krs seinämaali, valkoinen (kokooma) alle raja-arvon Pb 6 2. krs maali katossa/palkeissa alle raja-arvon Kuva 13. Lyijynäyte maalista (Pb 1) Kuva 14. Lyijynäyte maalista (Pb 2) Kuva 15. Lyijynäyte maalista (Pb 5) Otetuissa maalinäytteissä ei havaittu haitallisia lyijypitoisuuksia, joten ne voidaan lyijypitoisuuksien osalta käsitellä ja hävittää normaalisti. 4.5 MUUT HAITALLISET AINEET Seuraavat kartoituksessa havaitut tai kohteella oletettavasti esiin tulevat haitallisia aineita sisältävät materiaalit tulee ottaa purkutöissä ja jätteenkäsittelyssä huomioon: ASBESTI- JA HAITTA-AINEKARTOITUS (17)

68 4.5.1 PAINEKYLLÄSTETTY PUU Kohteessa ei havaittu painekyllästettyä puuta, mutta sitä voi tulla esiin purkutöiden yhteydessä. Painekyllästettyä puuta on voitu käyttää esim. kosteudelle alttiissa paikoissa. Painekyllästetty puu tulee erotella ja käsitellä vaarallisena jätteenä LOISTEPUTKET JA SYTYTTIMET Tiloissa oli loisteputkia. Loisteputket ja niiden sytyttimet yms. ovat vaarallista jätettä, jotka käytöstä poistamisen jälkeen tulee kerätä talteen ja toimittaa asianmukaisesti jäteasemalle VALURAUTAVIEMÄRIEN MUHVILIITOKSET Kohteessa oli alkuperäisiä valurautaviemäreitä, joiden muhviliitokset sisältävät todennäköisesti lyijyä. Lyijy tulee käsitellä vaarallisena jätteenä SER (ELEKTRONIIKKAROMU) SER-jätteellä tarkoitetaan kaikkea sähkö- ja elektroniikkaromujätettä, joka sisältää paljon elektroniikkaa tai jossa on vaaralliseksi jätteeksi luokiteltavia komponentteja tai laitteen osia. Jätelain mukaisesti SER-jätteeksi luokitellaan sellainen käytöstä poistettu sähkötoiminen laite, jota ei voida vähäisin korjaustoimenpitein ottaa käyttöön. Kartoitushetkellä kohteessa havaittiin jonkin verran vanhoja elektroniikka- ja sähkölaitteita, kuten tietokonetarvikkeita, piirtoheittimiä ja kielistudion laitteistoa. Jos laitteet on poistettu käytöstä, ne tulee lajitella SER-järjestelmän mukaisina jätteinä MIKROBIVAURIOT (EI ERITYISESTI TUTKITTU) Mikrobivaurioiden tutkiminen ei kuulu asbesti- ja haitta-ainekartoitukseen. Kohteessa ei havaittu sellaisia oleellisia mikrobivaurioita, jotka kartoituksen aikana olisi normaalin aistinvaraisen katselmuksen avulla tullut esiin. Mikäli purku- tai korjaustyön aikana tai muuten rakenteita avattaessa havaitaan mikrobikasvustoa tai lahovaurioita, tulee purkutyö suorittaa mikrobivaurioituneen materiaalin purkuna (RATU Kosteus- ja mikrobivaurioituneiden rakenteiden purku). ASBESTI- JA HAITTA-AINEKARTOITUS (17)

69 5 ASBESTIN PURKAMINEN JA ASBESTIPURKUTYÖSUUNNITELMA Tässä raportissa on esitetty asbestin ja muiden haitta-aineiden esiintyminen kohteessa. Rakennuttaja määrittelee tarvittavat asbesti- ja haitta-ainepurkutoimet erikseen kussakin kohteessa. Asbestia sisältävien rakennusten ja rakenteiden purkamista, asbestin poistamista niistä, asbestirakenteiden koteloimista ja peittämistä, asbestisiivousta tai asbestipitoisten jätteiden kokoamista ja viimeistelyä työpaikalta pois kuljetettaviksi (asbestipurkutyötä) saa tehdä vain sellainen työnantaja tai itsenäinen työnsuorittaja, jonka työsuojelupiirin työsuojelutoimisto on valtuuttanut tällaista työtä tekemään. Tässä kartoituksessa havaitut asbestit on purettava noudattaen laissa ja asetuksissa sekä viranomaisten antamia määräyksiä. Tämä kartoitusraportti täydentää kohteeseen tämän jälkeen laadittavaa purkutyöselostetta. Ennen purkutöiden aloittamista valtuutetun purkuyrityksen tai valtuutetun itsenäisen työnsuorittajan tulee tehdä rakennustyön turvallisuusasiakirjan, asbestikartoituksen ja purkusuunnitelmien perusteella asbestipurkutyön työsuunnitelma. Em. tekijä toimittaa sen tarkastavalle työsuojeluviranomaiselle vähintään seitsemän päivää ennen työn aloittamista. Asbestipurkutyön työsuunnitelmassa esitetään työnkohteen yleistiedot, asbestikartoitus, purkutyömenetelmä sekä ne toimenpiteet, joilla varmistetaan työntekijöiden ja työn vaikutuspiirissä olevien henkilöiden turvallisuus ja terveys sekä ympäristön turvallisuus. Asbestipurkajan tulee toimittaa rakennuttajalle tiedot mahdollisista purkutyön aikana löydetyistä asbestipitoisista materiaaleista, joita tässä kartoituksessa ei ole havaittu. Lisäksi tulee toimittaa tiedot rakenteisiin jätetyistä asbestipitoisista materiaaleista. ASBESTI- JA HAITTA-AINEKARTOITUS (17)

70 6 YHTEENVETO Ensimmäisen kerroksen lattiasta löydettiin jäämiä mustasta asbestipitoisesta liimasta. Liimaa havaittiin näytteenottojen yhteydessä yhdestä paikasta. Liima poistetaan käytävältä 100 m 2 alueelta osastointimenetelmällä. Jos purkutöiden yhteydessä löytyy muilta alueilta mustan liiman jäämiä, voidaan pienet määrät sitä poistaa kohdepoistomenetelmällä. Vanhojen valurautaviemäreiden muhviliitokset sisältävät lyijyä. Vesikaton huovasta suositellaan ottamaan asbesti- ja PAH-näyte keväämmällä lumen ja jään sulettua. Liisa Keskinen ASBESTI- JA HAITTA-AINEKARTOITUS (17)

71 EI60 VS3 VS1 2,3 m 2 SÄHKÖKAAPPI VS3 INFO-TV KURARALLI EI60 EI60 EI60 D25 LC/3C Wc MUUTOSALUE Wc Wc Wc EI60 palo-osaston raja siirtyy wc-ryhmän takaseinään Wc Wc RADON POISTO Wc F1 MUUTOSALUE RADON POISTO RADON EI60 EI60 KURARALLI EI60

72 EI30 EI60 EI60 EI60 EI60 LVI-LÄPIVIENTI LVI-LÄPIVIENTI LVI-LÄPIVIENTI Wc Wc RADON POISTO EI60 MUUTOSALUE F1 LVI-LÄPIVIENTI LVI-LÄPIVIENTI LVI-LÄPIVIENTI RADON POISTO LVI-LÄPIVIENTI LVI-LÄPIVIENTI LVI-LÄPIVIENTI RADON EI60 EI60 EI60

73 ASBESTIANALYYSI Tilaaja: Sweco Rakennustekniikka Oy/ Liisa Keskinen, Jyrki Männistö 8591/ASB TUTKIMUSRAPORTTI Pirkkalan yläaste (1) Tilaus-/ toimituspäivä: Kohde/ projektinumero: Pirkkalan yläaste/ Menetelmät: Tilaajan toimittamat näytteet on tutkittu optisella analyysillä käyttäen polarisaatiomikroskooppia Nikon E200POL tai Motic BA310POL ja/tai alkuaineanalyysillä käyttäen elektronimikroskooppia Leo 912 tai Jeol JSM6300 sekä alkuaineanalysaattoria (EDS). Tulokset koskevat vain tutkittuja näytteitä. Labroc Oy vastaa toimeksiannoista KSE 2013 mukaisesti. TULOKSET: Näyte Tila/ materiaali: tunnus: ASB 1 Lattiatasoite/-laasti + Menetelmä: VM/EM* VM Asbestipitoisuus: Sisältää asbestia, antofylliitti. mustan liiman jäämät ASB 2 Seinälaatta + laastit VM Ei sisällä asbestia. ASB 3 Seinätasoite VM Ei sisällä asbestia. ASB 4 Muovimatto + liima EM Ei sisällä asbestia. ASB 5 Wc-laatta + laastit VM Ei sisällä asbestia. ASB 6 Seinälaatta + laastit VM Ei sisällä asbestia. ASB 7 Wc-laatta + laastit VM Ei sisällä asbestia. ASB 8 Seinätasoite VM Ei sisällä asbestia. *VM = polarisaatiomikroskooppi, EM = elektronimikroskooppi Tapani Arola tutkija, FM puh LABROC OY TEKNOLOGIANTIE 11, OULU METSÄNNEIDONKUJA 6, ESPOO PUH Y-TUNNUS:

74 8699/ASB TUTKIMUSRAPORTTI Pirkkalan yläaste (1) ASBESTIANALYYSI Tilaaja: Sweco Rakennetekniikka Oy/ Liisa Keskinen Tilaus-/ toimituspäivä: Kohde/ projektinumero: Pirkkalan yläaste Menetelmät: Tilaajan toimittamat näytteet on tutkittu optisella analyysillä käyttäen polarisaatiomikroskooppia Nikon E200POL tai Motic BA310POL ja/tai alkuaineanalyysillä käyttäen elektronimikroskooppia Leo 912 tai Jeol JSM6300 sekä alkuaineanalysaattoria (EDS). Tulokset koskevat vain tutkittuja näytteitä. Labroc Oy vastaa toimeksiannoista KSE 2013 mukaisesti. TULOKSET: Näyte Tila/ materiaali: Menetelmä: Asbestipitoisuus: tunnus: VM/EM* ASB 9 Wc:n lattiamatto+ liima EM Ei sisällä asbestia. ASB 10 Kanaalin luukkujen levy VM Ei sisällä asbestia. *VM = polarisaatiomikroskooppi, EM = elektronimikroskooppi Tapani Arola tutkija, FM puh LABROC OY TEKNOLOGIANTIE 11, OULU METSÄNNEIDONKUJA 6, ESPOO PUH Y-TUNNUS:

75 /PAH TUTKIMUSRAPORTTI Pirkkalan yläaste (1) PAH-ANALYYSI Tilaaja: Sweco Rakennustekniikka Oy/ Liisa Keskinen, Jyrki Männistö Tilaus-/ toimituspäivä: Kohde/ projektinumero: Pirkkalan yläaste/ Menetelmät: Analyysi suoritettiin tilaajan toimittamasta näytteestä GC-MSD-menetelmällä. Analyysissä sovelletaan menetelmää ISO Menetelmän mittaepävarmuus on 24 % ja määritysraja on 2,0 mg/kg. Tulokset koskevat vain tutkittua näytettä. Labroc Oy vastaa toimeksiannoista KSE 2013 mukaisesti. TULOKSET: PAH 1 Paperi, alapohja PAH 2 Sively, alapohja Yhdiste: [mg/kg] [mg/kg] Naftaleeni < 2,0 < 2,0 Asenaftaleeni < 2,0 < 2,0 Asenaftyleeni < 2,0 < 2,0 Fluoreeni < 2,0 < 2,0 Fenantreeni < 2,0 < 2,0 Antraseeni < 2,0 < 2,0 Fluoranteeni < 2,0 < 2,0 Pyreeni < 2,0 < 2,0 Bentso(a)antraseeni < 2,0 < 2,0 Kryseeni < 2,0 6,5 Bentso(b)fluoranteeni < 2,0 < 2,0 Bentso(k)fluoranteeni < 2,0 2,7 Bentso(a)pyreeni < 2,0 < 2,0 Indeno(1,2,3-cd)pyreeni < 2,0 < 2,0 Dibentso(a,h)antraseeni < 2,0 < 2,0 Bentso(ghi)peryleeni < 2,0 < 2,0 PAH-yht.* < 30 < 30 * Vaarallisen jätteen raja-arvon 200 mg/kg (kokonaispitoisuus, 16-yhdistettä) ylittävät tulokset on lihavoitu. Näytteitä PAH 1 ja PAH 2 vastaavat materiaalit voidaan PAH-pitoisuuden osalta käsitellä normaalisti. Ari Räty tutkija, laborantti p LABROC OY TEKNOLOGIANTIE 11, OULU METSÄNNEIDONKUJA 6, ESPOO PUH Y-TUNNUS:

76 /Pb TUTKIMUSRAPORTTI Pirkkalan yläaste (1) LYIJYANALYYSI Tilaaja: Sweco Rakennetekniikka Oy/ Liisa Keskinen, Jyrki Männistö Tilaus-/ toimituspäivä: Kohde / projektinumero: Pirkkalan yläaste/ Menetelmät: Analyysi suoritettiin tilaajan toimittamasta näytteestä. Lyijyanalyysi tehtiin XRF-analysaattorilla, Bruker S1 TITAN. Laite on kalibroitu 2014 (Geochem General -kalibrointi). Tulokset on ilmoitettu kolmen mittauspisteen keskiarvona. Tulokset koskevat vain tutkittua näytettä.. Labroc Oy vastaa toimeksiannoista KSE 2013 mukaisesti. TULOKSET: Näyte tunnus: Materiaali / tila tai rakennusosa: Lyijypitoisuus ** [mg/kg] (mittausepävarmuus): Pb 1 Seinämaali, punainen 1 krs. < 100 Pb 2 Seinämaali, harmaa 1 krs. < 100 Pb 3 Seinämaali, valkoinen 1 krs. < 100 Pb 4 Seinämaali, punainen 2 krs. < 100 Pb 5 Seinämaali, valkoinen 2 krs. < 100 Pb 6 Katon ja palkkien maali < 100 * Vaarallisen jätteen raja-arvon rakennusmateriaalille 1500 mg/kg ylittävät tulokset on lihavoitu (RATU ). Näytteitä Pb 1 Pb 6 vastaavat materiaalit voidaan lyijypitoisuuksien osalta poistaa ja hävittää normaalisti. Ari Räty tutkija, laborantti p LABROC OY TEKNOLOGIANTIE 11, OULU METSÄNNEIDONKUJA 6, ESPOO PUH Y-TUNNUS:

77 /PCB TUTKIMUSRAPORTTI Pirkkalan yläaste (1) PCB -ANALYYSI Tilaaja: Sweco Rakennustekniikka Oy/ Liisa Keskinen, Jyrki Männistö Tilaus-/ toimituspäivä: Kohde / projektinumero: Pirkkalan yläaste/ Menetelmät: Analyysi suoritettiin tilaajan toimittamasta näytteestä. PCB-analyysissä sovelletaan menetelmää SFS-EN Menetelmän mittausepävarmuus on 25 % ja määritysraja on 1,0 mg/kg.. Tulokset koskevat vain tutkittua näytettä. Labroc Oy vastaa toimeksiannoista KSE 2013 mukaisesti. TULOKSET: Näyte tunnus: Materiaali / tila tai rakennusosa: PCB-pitoisuus*,** [mg/kg] PCB 1 Saumamassa < 12 PCB 2 Saumamassa < 12 * Vaarallisen jätteen raja-arvon 50 mg/kg ylittävät tulokset on lihavoitu (Ympäristöhallinnon ohjeita 2/2007). ** Seitsemän yhdisteen summapitoisuus (kongeneerit 28, 52, 101, 118, 138,153,180). Näytteitä PCB 1 ja PCB 2 vastaavat materiaalit voidaan PCB- pitoisuuksien osalta poistaa ja hävittää normaalisti. Ari Räty tutkija, laborantti p LABROC OY TEKNOLOGIANTIE 11, OULU METSÄNNEIDONKUJA 6, ESPOO PUH Y-TUNNUS:
