1 Vuores Esityksen sisältö: 1. Hulevesien hallinnan periaatteet Vuoreksessa 2. Asuntomessualueen hulevesiratkaisut 3. Vuoreksen keskuspuisto Hulevesien käsittely Vuoreksen asuntomessualueella Lahti Ranja Hautamäki, maisema-arkkitehti, Tampereen kaupunki Vuores Vuoreksen osayleiskaava-alue Tampereen ja Lempäälän yhteinen OYK (2005) Yli asukasta (2015) työpaikkaa Vuores sijaitsee Tampereen ja Lempäälän rajalla, 7 km:n päässä keskustasta.

2 Alue alunperin pääasiassa luonnontilaista metsää. Alueella useita hyväkuntoisia järviä, joilla merkittävä virkistysarvo. Vesistöt erittäin tärkeitä alueen asukkaille ja muille osallisille. Lisääntyvän hulevesikuormituksen pelätään aiheuttavan haitallisia vaikutuksia alapuolisille vesistöille. Vuores Tavoitteena turvata lähivesistöjen hyvä veden laatu hulevesien imeytysja viivytysrakenteilla. Suunnittelun lähtökohtana on, että valuma-alueen vesistöjen vesitase ei muutu eikä uusi vesiuoma aiheuta hallitsemattomia tulvia. Vuores Mittavat panostukset hulevesien luonnonmukaiseen hallintaan. Vuores Vuoreksen päävaluma-alueet Virolaisen asuntomessualue Asuntomessut ,0 km 2 Vuoreksen keskuspuisto Rakentaminen käynnissä Ensimmäiset asukkaat Mäyränmäkeen 2009 ja keskustaan 2011 Kuva: Lentokuva Vallas Oy 2011 Virolainen ja Pieni Virolainen laskevat keskuspuiston vesiuoman kautta Koipijärveen 1,3 km 2

3 Hulevesien hallintasuunnitelmat Vuoreksessa Ensimmäiset hulevesiselvitykset jo v.1999 OYK-alueen hulevesien hallinnan yleissuunnitelma v.2003 Alueen hulevesijärjestelmien mallinnus kokonaisuudessaan v.2010 (FCG) Vuoreksen Isokuusen hulevesien hallinnan yleissuunnittelu käynnissä, 2012 (FCG) Hulevesien hallinta Vuoreksessa Koukkujärvi lähialueineen Pilkkakuusi Rimmi Virolainen Asuntomessut 2012 Virolaisten lähialueet Määrälliset tavoitteet Valuma-alueittain virtaamien säätely rakentamista edeltäneelle tasolle Kaupunkitulvien ehkäisy tulva-alueet, kosteikot, altaat yms. Länsipuisto Vuoreskeskus Keskuspuisto Mäyränmäki Laadulliset tavoitteet Järviin kohdistuvan kiintoaine- ja ravinnekuormituksen ehkäisy tontti- ja korttelikohtaiset menetelmät Virolaisten laskuoja Koukkujärven laskuoja Koipijärvi Hulevesien hallinta Vuoreksessa Hulevesien hallinta asuntomessualueella Hallinnan periaatteet samat koko Vuoreksessa Hulevesien hallinnasta määrätään asemakaavoissa Menetelmiä tarkennetaan rakentamistapaohjeilla Rakennuslupavaiheessa edellytetään hulevesisuunnitelmaa Hajautetut järjestelmät Toimintavarmuus paranee Yksittäisen järjestelmän mitoitus pienenee Hule-9 kaavamääräyksellä: Korttelialueille sijoitettavien hulevesien viivytysjärjestelmien mitoitustilavuus: = 1 m 3 vettä / 100 m 2 läpäisemätöntä pintaa = 10 mm kerros läpäisemättömille pinnoille Tyhjennyttävä 12 h kuluessa Suunniteltu ylivuoto SV-verkkoon tai avo-ojiin Suositaan avoimia järjestelmiä kuten sadepuutarhoja ja viherpainanteita Katualueella hulevesiviemäröinti, joka johtaa vedet alueellisiin hulevesijärjestelmiin

4 Virolainen pihat ja hulevedet Virolainen - pihat - piha ja hulevedet asuntomessujen keskeisiä teemoja. - rakennustapaohjeissa määritelty pihojen hulevesien periaatteet eri kortteleissa, mm. sadepuutarha-pihat ja kivipuro-pihat. - pihasuunnittelun laatuun kiinnitetty huomiota: pihasuunnittelijalle asetettu pätevyysvaatimus, pihasuunnittelu käynnistetään ajoissa ja etenee rakennussuunnittelun rinnalla. - suunnittelu jaettu kahteen vaiheeseen: tontinkäyttösuunnitelman ja alustavan pihaluonnoksen hyväksyy laaturyhmä. Lopullinen pihasuunnitelma vaaditaan rakennusluvan yhteydessä. - asuntomessuilla esiteltiin pihoja ja pihasuunnitelmat julkaistiin pihaluettelossa. Kuva: Byman&Ruokonen Esimerkki yhteisistä sadepuutarhoista. RH Virolainen - pihat Virolainen - pihat Esimerkki sadepuutarhasta. Esimerkki kivipurosta. Esimerkki yhteisistä sadepuutarhoista.

5 Virolainen - pihat Esimerkki veistoksellisesta kourusta. Virolainen pihat ja hulevedet, arviointia Esimerkki kastelukaivosta. ONNISTUMISET: hulevesisuunnittelua koskevat kaavamääräykset ja maisemalliset tavoitteet täyttyivät pihasuunnitelmien yleinen laatu hyvä yhteiset sadepuutarhat KEHITTÄMISKOHTEET: hulevesisuunnittelun ja pihasuunnittelun tiiviimpi synkronointi sadepuutarhojen tehokkaampi käyttö hulevesien käsittelyssä pihasuunnittelun ja rakennussuunnittelun synkronointi koko ketjun varmistaminen suunnittelusta toteutukseen Kuva: Byman&Ruokonen Vuoreksen keskuspuisto Näkymä oy: Maisemallinen yleissuunnitelma Keskuspuisto on Vuoreksen tärkein viheralue ja kaupunginosansa nähtävyys Sekä osa Vuoreksen vihernauhaa. Erityispiirteinä hulevesien käsittely ympäristötaiteen keinoin. Keskuspuiston työmaa on asuntomessujen erilliskohde. Keskuspuisto rakentuu olevalle peltoaukealle. Suunnittelun lähtökohtina ovat peltomaiseman avoimuus, View purouoma, across the Park - Model metsäsaarekkeet ja kalliokumpareet.

6 Vuoreksen keskuspuisto Puiston yleissuunnitelma, Atelier Dreiseitl Asemakaavoitus Puistosuunnitelma, Atelier Dreiseitl Hulevesijärjestelmän tekninen suunnittelu ja toteutus: St-hanke, Tampereen Infra Rakennuttaja: Tampereen kaupunki, Vuores-projekti ATELIER DREISEITL Kilpailutuksen tuloksena konsultiksi valittiin saksalainen Atelier Dreiseitl. (Dieter Grau, Stefan Brückmann)

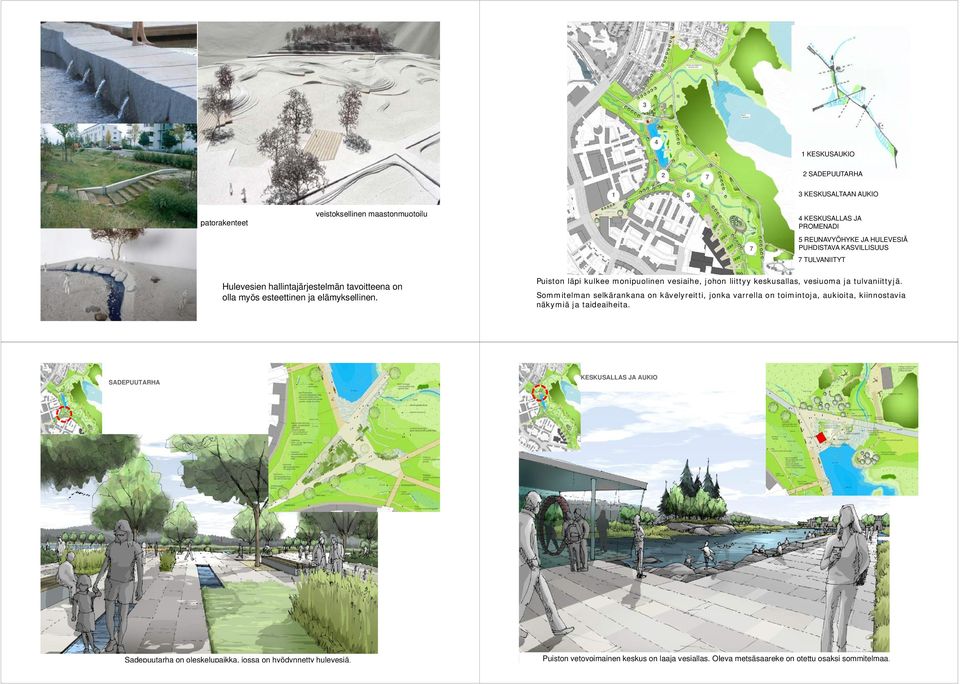

7 A4 KEY AREAS 3 Locations 4 1 KESKUSAUKIO SADEPUUTARHA KESKUSALTAAN AUKIO patorakenteet veistoksellinen maastonmuotoilu 7 4 KESKUSALLAS JA PROMENADI 5 REUNAVYÖHYKE JA HULEVESIÄ PUHDISTAVA KASVILLISUUS 7 TULVANIITYT Hulevesien hallintajärjestelmän tavoitteena on olla myös esteettinen ja elämyksellinen. Puiston läpi kulkee monipuolinen vesiaihe, johon liittyy keskusallas, vesiuoma ja tulvaniittyjä. 7 TAIDEAIHEET Sommitelman selkärankana Location on Plan kävelyreitti, jonka varrella on toimintoja, aukioita, kiinnostavia näkymiä ja taideaiheita. ATELIER DREISEITL 17 SADEPUUTARHA KESKUSALLAS JA AUKIO Sadepuutarha on oleskelupaikka, jossa on hyödynnetty hulevesiä. ATELIER DREISEITL 31 Puiston vetovoimainen keskus on laaja vesiallas. OIeva metsäsaareke on otettu osaksi sommitelmaa.

8 Vuores Kiitos kuulijoille ja ja tervetuloa tervetuloa asuntomessuille! asuntomessuille! HULEVESIJÄRJESTELMÄN PERIAATTEET KATOT PARKKIP. TIET MAANALAINEN VIIVYTYSJÄRJESTELM Ä PUHDISTAVA ISTUTUSPAINANNE VUORES- KESKUS KESKUSPUISTO TULVANIITTY Kuva: Lentokuva Vallas Oy 2011 Keskuspuiston ja viereisten kortteleiden hulevesiä on tarkoitus viivyttää, imeyttää, käsitellään ennen niiden johtamista puiston keskeiseen vesiuomaan. Suunnittelija ja kuva: Atelier Dreiseitl ATELIER DREISEITL 77 HULEVESIJÄRJESTELMÄN MITOITUS HB HB upstream inflow from Pilkkakuusi + Virolainen 2-year 5-year storm event HQ2 HQ5 = Retention in : GRAVEL TRENCHES CLEANSING BIOTOPES RETENTION AREA Qdr = Qdr = Qdr = Qdr = upstream inflow from Pilkkakuusi + Virolainen 10-year storm event HQ10 = 640 Retention in : GRAVEL TRENCHES CLEANSING BIOTOPES RETENTION AREA Qdr = 800 Qdr = 800 Qdr = 800 Qdr = 400 Qdr = Qdr = 400 Qdr = Qdr = vuoden sadetapahtuma Qdr = Liter/ s 10 vuoden sadetapahtuma Qdr = 800 Tulva-alueiden mitoitus perustuu n. kerran 5 vuodessa toistuville rankkasateille, joilla nykytilan virtaamat säilytetään. Myös harvemmin esiintyvät tulvahuiput on otettu huomioon. ca m ca m ca m WL WL WL 1.00 m 1.00 m 1.00 m Vesiuoman poikkileikkaus eri rankkasadetapahtumilla. Veden korkeuden vaihtelu on suurimmillaan cm ja tulvaniittyjen tyhjeneminen tapahtuu enintään vuorokauden kuluessa sateen jälkeen. Tavanomaista rankemmilla sateilla vedet padottuvat hetkellisesti tulva-alueelle ATELIER DREISEITL 83

9 PUHDISTAVA ISTUTUSPAINANNE ASUTUKSEN JA PUISTON VÄLISSÄ HB Rakentamisen aikainen hulevesien hallinta Kiinteistöjen hulevedet johdetaan hulevesiviemäreillä asutuksen ja puiston väliseen istutuspainanteeseen, jossa vedet suotautuvat puhdistavien kasvillisuus- ja maakerrosten läpi puiston vesiaiheeseen. Private band 2-3% Path 1,5m wide 5-10% Outlet Wooden jetty Cleansing biotope Pedestrian and cycle path Retention meadow Mittavat rakentamisen aikaiset hulevesien hallintajärjestelmät Tavoitteena estää haitalliset vaikutukset purkuvesistöihin Virolaisten laskuoja käännetty rakentamisen ajaksi uudelle reitille Avo-ojiin rakennettu suotopatoja hulevesien viipymän kasvattamiseksi Koko alueen hulevedet purkava Ruskontien rumpu suljettavissa patoluukulla Yhteenveto Kiitos kuulijoille! Vuorekseen nousemassa Suomen laajin hulevesien hallintakokonaisuus Hajautettu ja monivaiheinen hallintajärjestelmä parantaa hallinnan tehoa ja toimintavarmuutta: korttelikohtainen hallinta + alueelliset menetelmät Hulevesirakenteet voivat olla ovat paitsi teknisesti toimivia, myös esteettisiä ja elämyksellisiä Hulevesipuistojen suunnittelu vaatii eri asiantuntijoiden mukanaoloa ja hulevesi- ja pohjarakenteiden asiantuntijoiden sekä maisemasuunnittelijoiden tiivistä yhteistyötä. Kuva: Lentokuva Vallas Oy 2011 Kuva: Atelier Dreiseitl
