1 S-sarjan leikkuupuimurit Maksimaalista puintitehoa rumpupuimurilla

2 2 John Deere -leikkuupuimurit Esittely John Deere tulee koko rintaman leveydellä John Deere tekee puhdasta jälkeä ja tehokkaasti. Mallistostamme löytyy sopiva puimuri kaikkiin olosuhteisiin. Kaikille leikkuupuitaville kasveille. Tässä painotuotteessa esittelemme yhden maailman tehokkaimmista leikkuupuimureista: John Deere S -sarjan rumpupuimurin. S-sarjasta on kertynyt kokemusta miljoonilta hehtaareilta. Vuosikaudet se on ollut USA:ssa rahtipuimuriyhtiöiden suosituin malli. Kesäkuussa ne aloittavat puinnin Texasissa, siirtyen sadon kypsymisen myötä kohti pohjoista, ja kausi loppuu syyskuussa Etelä-Kanadaan. Myös Keski- ja Etelä- Euroopassa rumpupuimurit yleistyvät nopeasti. Puimme puolet maailman viljoista, ja osuutemme kasvaa yhä John Deerellä on yli 100 vuoden kokemus erilaisten sadonkorjuukoneiden valmistuksesta. Nykyisin John Deere valmistaa yli kaksi kertaa enemmän puimureita maailman laajuisesti kuin lähimmäksi yltävä kilpailijansa. Luotettavuus ja korkea laatu on tavaramerkkimme. John Deere -puimurin hankkiessaan asiakas saa työkalukseen korkeaa teknologiaa edustavan tuotteen. Se pitää sisällään satojen tuhansien leikkuupuimureiden valmistuksesta kertynyttä tietotaitoa ja tekniikkaa, johon voi luottaa. S-sarjan rumpupuimurimallisto on erinomainen näyte siitä, mitä osaava suunnittelutiimi saa aikaan. Urakoitsijoiden ja suurviljelijöiden kanssa yhteistyötä tehden on syntynyt leikkuupuimuri, joka on monen mielestä maailman paras.

3 S-sarjan leikkuupuimurit 3 Sisällysluettelo Sadan vuoden ajan sadonkorjuukoneita Uusi S-sarjan puimurimallisto S-sarjan puimurin vahvuudet Ohjaamo Leikkuupöydät eri kasveille R-sarjan leikkuupöytä ja -varusteet sarjan maissipöydät Syöttökuljetin Puinti- ja erottelurumpu Erottelu Viljasäiliö Oljet, ruumenet, silppuri PowerTech PSX -moottori ja voimalinja Ajovoimansiirto HillMaster-rinnepuimuri ja renkaat Kumitelat JDLink-telematiikka Paikkatietoon perustuvat sovellukset ja laitteet Tekniset tiedot ja huoltotarvikkeet

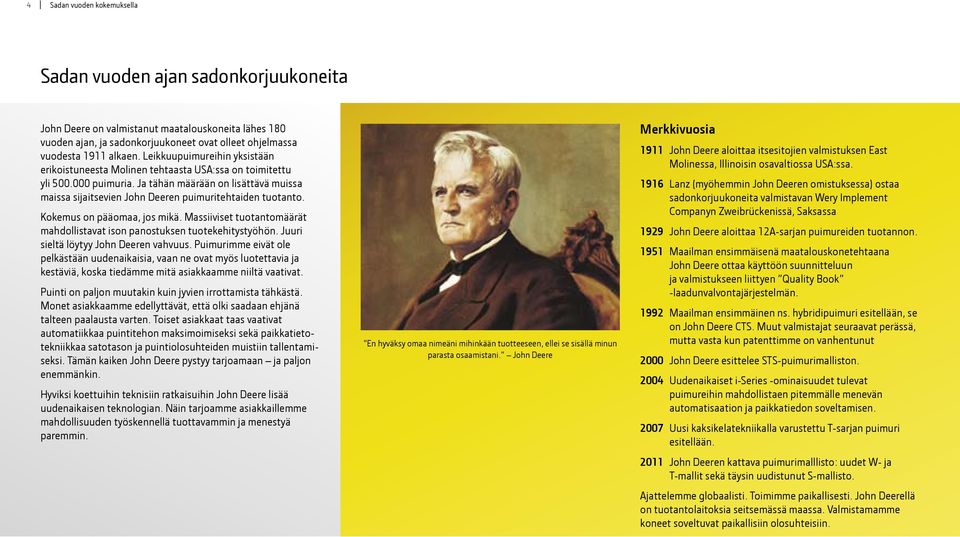

4 4 Sadan vuoden kokemuksella Sadan vuoden ajan sadonkorjuukoneita John Deere on valmistanut maatalouskoneita lähes 180 vuoden ajan, ja sadonkorjuukoneet ovat olleet ohjelmassa vuodesta 1911 alkaen. Leikkuupuimureihin yksistään erikoistuneesta Molinen tehtaasta USA:ssa on toimitettu yli puimuria. Ja tähän määrään on lisättävä muissa maissa sijaitsevien John Deeren puimuritehtaiden tuotanto. Kokemus on pääomaa, jos mikä. Massiiviset tuotantomäärät mahdollistavat ison panostuksen tuotekehitystyöhön. Juuri sieltä löytyy John Deeren vahvuus. Puimurimme eivät ole pelkästään uudenaikaisia, vaan ne ovat myös luotettavia ja kestäviä, koska tiedämme mitä asiakkaamme niiltä vaativat. Puinti on paljon muutakin kuin jyvien irrottamista tähkästä. Monet asiakkaamme edellyttävät, että olki saadaan ehjänä talteen paalausta varten. Toiset asiakkaat taas vaativat automatiikkaa puintitehon maksimoimiseksi sekä paikkatietotekniikkaa satotason ja puintiolosuhteiden muistiin tallentamiseksi. Tämän kaiken John Deere pystyy tarjoamaan ja paljon enemmänkin. Hyviksi koettuihin teknisiin ratkaisuihin John Deere lisää uudenaikaisen teknologian. Näin tarjoamme asiakkaillemme mahdollisuuden työskennellä tuottavammin ja menestyä paremmin. En hyväksy omaa nimeäni mihinkään tuotteeseen, ellei se sisällä minun parasta osaamistani. John Deere Merkkivuosia 1911 John Deere aloittaa itsesitojien valmistuksen East Molinessa, Illinoisin osavaltiossa USA:ssa Lanz (myöhemmin John Deeren omistuksessa) ostaa sadonkorjuukoneita valmistavan Wery Implement Companyn Zweibrückenissä, Saksassa 1929 John Deere aloittaa 12A-sarjan puimureiden tuotannon Maailman ensimmäisenä maatalouskonetehtaana John Deere ottaa käyttöön suunnitteluun ja valmistukseen liittyen Quality Book -laadunvalvontajärjestelmän Maailman ensimmäinen ns. hybridipuimuri esitellään, se on John Deere CTS. Muut valmistajat seuraavat perässä, mutta vasta kun patenttimme on vanhentunut 2000 John Deere esittelee STS-puimurimalliston Uudenaikaiset i-series -ominaisuudet tulevat puimureihin mahdollistaen pitemmälle menevän automatisaation ja paikkatiedon soveltamisen Uusi kaksikelatekniikalla varustettu T-sarjan puimuri esitellään John Deeren kattava puimurimalllisto: uudet W- ja T-mallit sekä täysin uudistunut S-mallisto. Ajattelemme globaalisti. Toimimme paikallisesti. John Deerellä on tuotantolaitoksia seitsemässä maassa. Valmistamamme koneet soveltuvat paikallisiin olosuhteisiin.

5 S-sarjan puimurit 5 John Deere on valmistanut sadonkorjuukoneita vuodesta 1911 alkaen se on kolme vuosikymmentä aikaisemmin kuin muut maatalouskoneiden valmistajat.

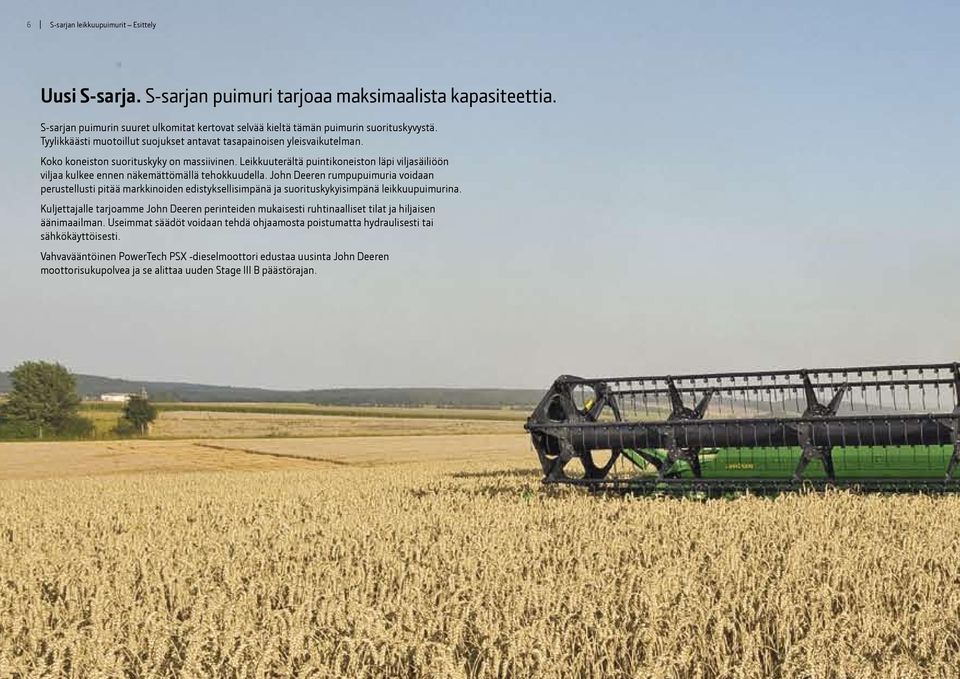

6 6 S-sarjan leikkuupuimurit Esittely Uusi S-sarja. S-sarjan puimuri tarjoaa maksimaalista kapasiteettia. S-sarjan puimurin suuret ulkomitat kertovat selvää kieltä tämän puimurin suorituskyvystä. Tyylikkäästi muotoillut suojukset antavat tasapainoisen yleisvaikutelman. Koko koneiston suorituskyky on massiivinen. Leikkuuterältä puintikoneiston läpi viljasäiliöön viljaa kulkee ennen näkemättömällä tehokkuudella. John Deeren rumpupuimuria voidaan perustellusti pitää markkinoiden edistyksellisimpänä ja suorituskykyisimpänä leikkuupuimurina. Kuljettajalle tarjoamme John Deeren perinteiden mukaisesti ruhtinaalliset tilat ja hiljaisen äänimaailman. Useimmat säädöt voidaan tehdä ohjaamosta poistumatta hydraulisesti tai sähkökäyttöisesti. Vahvavääntöinen PowerTech PSX -dieselmoottori edustaa uusinta John Deeren moottorisukupolvea ja se alittaa uuden Stage III B päästörajan.

7 S-sarjan leikkuupuimurit 7

8 8 S-sarjan leikkuupuimurit John Deere -rumpupuimurin vahvuudet Puimurimaailman suurin viljasäiliö Tilavuus litraa (14,1 m³) Vähemmän tyhjennyskertoja, enemmän tehokasta puintiaikaa Parantaa puinnin tehokkuutta Katso sivut 28, 29 Tutki yksityiskohtia, ja mieti miten voisit hyötyä niiden tarjoamista ominaisuuksista. Ajovoimansiirto Sähkötoimisin painonapein hallittava vaihteisto Ainutlaatuinen automaattivaihteisto Katso sivut 36, 37 Uudenaikainen puinti- ja erottelutekniikka Toimii luotettavasti kaikkia kasvilajeja puitaessa Parempi oljen laatu Alhaisempi polttoaineenkulutus viljatonnia kohden Suuri erotteluteho myös runsasolkisessa kasvustossa Katso sivut 24, 25 Premium-luokan ohjaamo Tilava ja hiljainen, hallintalaitteet ergonomisesti sijoitetut CommandCenter-hallintakonsoli ja värinäyttö Mahdollisuus paikkatiedon käyttöön, automaattiohjaus, peltolohkokartat Katso sivut Uusi leikkuupöytämallisto Normaalin viljapöydän lisäksi pöydät erikoiskasvien puintiin Useita leveyksiä aina 10,7 m:iin saakka (35 jalkaa) Luja rakenne, luotettava toiminta Katso sivut Päivitetty syöttökuljetin Aiempaa suurempi nostokorkeus Säädettävä etulevy (leikkuupöydän kärjen ottavuuden säätö) Nopeammin toimiva hydrauliikka Katso sivut 22, 23

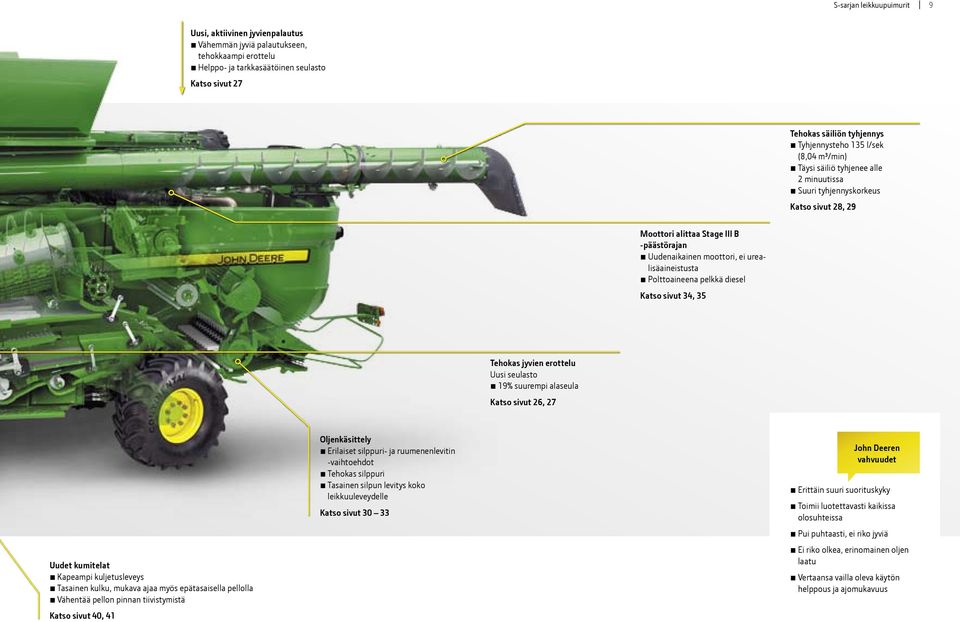

9 S-sarjan leikkuupuimurit 9 Uusi, aktiivinen jyvienpalautus Vähemmän jyviä palautukseen, tehokkaampi erottelu Helppo- ja tarkkasäätöinen seulasto Katso sivut 27 Tehokas säiliön tyhjennys Tyhjennysteho 135 l/sek (8,04 m³/min) Täysi säiliö tyhjenee alle 2 minuutissa Suuri tyhjennyskorkeus Katso sivut 28, 29 Moottori alittaa Stage III B -päästörajan Uudenaikainen moottori, ei urealisäaineistusta Polttoaineena pelkkä diesel Katso sivut 34, 35 Tehokas jyvien erottelu Uusi seulasto 19% suurempi alaseula Katso sivut 26, 27 Uudet kumitelat Kapeampi kuljetusleveys Tasainen kulku, mukava ajaa myös epätasaisella pellolla Vähentää pellon pinnan tiivistymistä Katso sivut 40, 41 Oljenkäsittely Erilaiset silppuri- ja ruumenenlevitin -vaihtoehdot Tehokas silppuri Tasainen silpun levitys koko leikkuuleveydelle Katso sivut John Deeren vahvuudet Erittäin suuri suorituskyky Toimii luotettavasti kaikissa olosuhteissa Pui puhtaasti, ei riko jyviä Ei riko olkea, erinomainen oljen laatu Vertaansa vailla oleva käytön helppous ja ajomukavuus

10 10 Ohjaamo On tilaa. On näkyvyyttä. Ohjaamo on tilava ja näkyvyys esteetön. Sävylasitettua ikkunapintaa on runsain mitoin. Suurista peileistä on helppo seurata, mitä ympärillä tapahtuu. Näkemisen helpottamiseksi olkikuvun päälle ja viljasäiliön tyhjennysputkeen on lisävarusteena saatavana kamerat, jotka näyttävät reaaliaikaista, elävää kuvaa ohjaamon monitorissa. Ilmastointi ja lämmitys ovat vakiona. Korkeaselkänojainen ilmaistuin on monipuolisesti säädettävissä, samoin ohjauspyörä. Ohjaamon kakkosistuin on pehmustettu ja täysikokoinen. Ohjaamossa ergonomia on kohdallaan. Toimintoja valvotaan monivärinäytöstä ja kulmapilarin digitaalimittaristosta. Hallintapainikkeet ja säätönupit on koottu toiminnallisiin ryhmiin. Ne ovat istuimen käsinojassa ja sen vieressä olevassa, kuljettajan suuntaan kallistetussa konsolissa. Kaikki on mukavasti oikean käden ulottuvilla. Ja mikä parasta: ne toimivat täsmällisesti ja tarkasti kuten John Deereltä odottaa sopiikin.

11 S-sarjan leikkuupuimurit 11 Asiallinen kokonaisuus muodostuu hienoista yksityiskohdista. Ohjaamon perusvarustus on hyvin kattava, mutta haluttaessa sitäkin voidaan täydentää. Korkeaselkänojainen, ristiselän tuen säädöllä varustettu ilmajousitettu istuin on vakiona. Audiolaitteistovaihtoehtoja on useita. Premium-pakettiin kuuluu MP3-soittimen liitäntämahdollisuus sekä bluetooth-yhteyden ja lyhytaaltoradion liitäntämahdollisuus. Tilavaan, jäähdytettyyn säilytyslokeroon mahtuu päivän juomat ja eväät. Lisävarusteiset kamerat voidaan asentaa olkikuvun päälle ja viljasäiliön tyhjennysruuviin. Elävää kuvaa voidaan seurata kameran monitorista tai lisävarusteisesta GreenStar-näyttöruudusta. John Deeren ohjaamon vahvuudet John Deeren käyttölogiikka on sama, olipa kyse traktorista, puimurista tai ajosilppurista. Ensiistumalla olo tuntuu kotoiselta, sillä hallintalaitteiden sijoitus ja toiminnot ovat toistensa kaltaiset. Kuljettaja oppii hetkessä suuren koneen hallinnan ja voi työskennellä valppaasti ja tehokkaasti ensimmäisistä ajotunneista alkaen.

12 12 Ohjaamo Ergonominen ja tarkoituksenmukainen Jokainen tämän ohjaamon yksityiskohta on ratkaistu kuljettajalähtöisesti. John Deere -puimurin koneisto on helppo säätää ja sen hallinta on vaivatonta, kiitos luontevasti sijoitettujen hallintalaitteiden. Ajaminen ei ole uuvuttavaa, vaan kuljettaja pysyy virkeänä jaksaen työskennellä valppaana. Kapeat ikkunapilarit Näkymä sivuille on käytännöllisesti katsoen esteetön. Leikkuupöydän toimintaa on helppo valvoa. Huolellisesti viimeistelty Korkealaatuiset, kestävät materiaalit, miellyttävät värivalinnat, huolellinen osien kiinnitys ja yhteensovitus. Täysikokoinen apumiehen istuin Istuimen selkänoja voidaan taittaa alas, jolloin syntyy kirjoitustaso tai pöytä kannettavalle tietokoneelle. Reilusti varastotilaa Lokeroita ja taskuja eri puolilla ohjaamoa. Tavarat pysyvät järjestyksessä.

13 S-sarjan leikkuupuimurit 13 Näyttöruutu kulmapilarissa Kulmapilarissa on kolme päällekkäistä näyttöruutua, joista voidaan seurata kierroslukuja, ajonopeutta sekä leikkuupöydän ja seulaston toimintaa. Lukuisia virtapistokkeita Matkapuhelimen laturille, MP3-soittimelle jne. löytyy tarvittavat pistokkeet. Säädettävä ohjauspyörä Ohjauspyörän kallistusta ja etäisyyttä voidaan säätää. Häikäisysuoja Sävylasit ja kunnollinen häikäisysuoja vähentävät kuljettaja rasittumista. Kannellinen varastolokero Tilava lokero pikkutavaroille auttaa pitämään ohjaamon siistinä. Ilmajousitettu istuin Korkeaselkänojainen istuin säätyy neljään suuntaan. Selkänojassa ristiselän tuen säätö. Ilmastointi Pölytön ja miellyttävän lämpöinen sisäilma auttaa kuljettajaa jaksamaan. Jäähdytyksen tehoa on lisätty 25%. Muki- ja pullotelineet Juomat ovat mukavasti käsillä, mutta eivät tiellä. Ohjaamossa on lukuisia pullotelineitä.

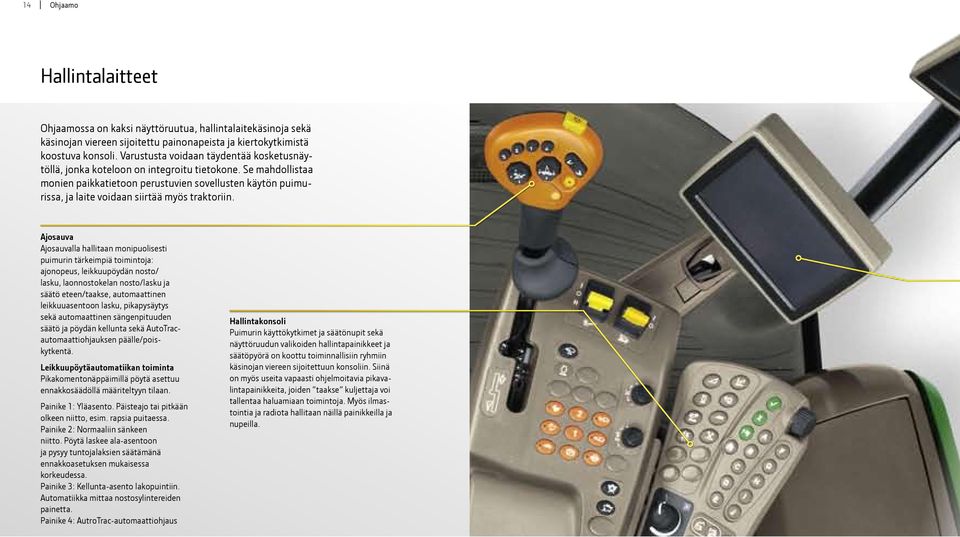

14 14 Ohjaamo Hallintalaitteet Ohjaamossa on kaksi näyttöruutua, hallintalaitekäsinoja sekä käsinojan viereen sijoitettu painonapeista ja kiertokytkimistä koostuva konsoli. Varustusta voidaan täydentää kosketusnäytöllä, jonka koteloon on integroitu tietokone. Se mahdollistaa monien paikkatietoon perustuvien sovellusten käytön puimurissa, ja laite voidaan siirtää myös traktoriin. Ajosauva Ajosauvalla hallitaan monipuolisesti puimurin tärkeimpiä toimintoja: ajonopeus, leikkuupöydän nosto/ lasku, laonnostokelan nosto/lasku ja säätö eteen/taakse, automaattinen leikkuuasentoon lasku, pikapysäytys sekä automaattinen sängenpituuden säätö ja pöydän kellunta sekä AutoTracautomaattiohjauksen päälle/poiskytkentä. Leikkuupöytäautomatiikan toiminta Pikakomentonäppäimillä pöytä asettuu ennakkosäädöllä määriteltyyn tilaan. Painike 1: Yläasento. Päisteajo tai pitkään olkeen niitto, esim. rapsia puitaessa. Painike 2: Normaaliin sänkeen niitto. Pöytä laskee ala-asentoon ja pysyy tuntojalaksien säätämänä ennakkoasetuksen mukaisessa korkeudessa. Painike 3: Kellunta-asento lakopuintiin. Automatiikka mittaa nostosylintereiden painetta. Painike 4: AutroTrac-automaattiohjaus Hallintakonsoli Puimurin käyttökytkimet ja säätönupit sekä näyttöruudun valikoiden hallintapainikkeet ja säätöpyörä on koottu toiminnallisiin ryhmiin käsinojan viereen sijoitettuun konsoliin. Siinä on myös useita vapaasti ohjelmoitavia pikavalintapainikkeita, joiden taakse kuljettaja voi tallentaa haluamiaan toimintoja. Myös ilmastointia ja radiota hallitaan näillä painikkeilla ja nupeilla.

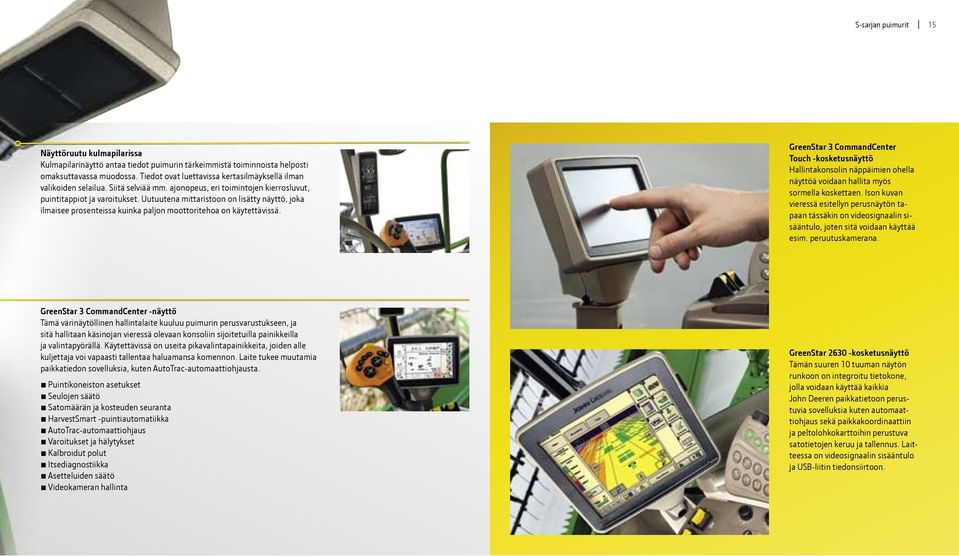

15 S-sarjan puimurit 15 Näyttöruutu kulmapilarissa Kulmapilarinäyttö antaa tiedot puimurin tärkeimmistä toiminnoista helposti omaksuttavassa muodossa. Tiedot ovat luettavissa kertasilmäyksellä ilman valikoiden selailua. Siitä selviää mm. ajonopeus, eri toimintojen kierrosluvut, puintitappiot ja varoitukset. Uutuutena mittaristoon on lisätty näyttö, joka ilmaisee prosenteissa kuinka paljon moottoritehoa on käytettävissä. GreenStar 3 CommandCenter Touch -kosketusnäyttö Hallintakonsolin näppäimien ohella näyttöä voidaan hallita myös sormella koskettaen. Ison kuvan vieressä esitellyn perusnäytön tapaan tässäkin on videosignaalin sisääntulo, joten sitä voidaan käyttää esim. peruutuskamerana. GreenStar 3 CommandCenter -näyttö Tämä värinäytöllinen hallintalaite kuuluu puimurin perusvarustukseen, ja sitä hallitaan käsinojan vieressä olevaan konsoliin sijoitetuilla painikkeilla ja valintapyörällä. Käytettävissä on useita pikavalintapainikkeita, joiden alle kuljettaja voi vapaasti tallentaa haluamansa komennon. Laite tukee muutamia paikkatiedon sovelluksia, kuten AutoTrac-automaattiohjausta. Puintikoneiston asetukset Seulojen säätö Satomäärän ja kosteuden seuranta HarvestSmart -puintiautomatiikka AutoTrac-automaattiohjaus Varoitukset ja hälytykset Kalbroidut polut Itsediagnostiikka Asetteluiden säätö Videokameran hallinta GreenStar kosketusnäyttö Tämän suuren 10 tuuman näytön runkoon on integroitu tietokone, jolla voidaan käyttää kaikkia John Deeren paikkatietoon perustuvia sovelluksia kuten automaattiohjaus sekä paikkakoordinaattiin ja peltolohkokarttoihin perustuva satotietojen keruu ja tallennus. Laitteessa on videosignaalin sisääntulo ja USB-liitin tiedonsiirtoon.

16 16 Leikkuupöydät Laaja leikkuupöytämallisto Mitä kasveja viljeletkin, ne voit puida John Deere S -sarjan puimurilla. Pikakiinnitteisiä leikkuupöytiä on eri kasveille. Myös leveyksissä on valinnanvaraa. 600PF Monien kasvilajien puintiin Nopeasti säädettävissä eri puintiolosuhteiden mukaan Hihnakujetin takaa materiaalin siirtymissen syöttöruuvulle kaikissa losuhteissa. Syöttöruuvin korkeutta voidaan säätää hydraulisesti 600R Erittäin toimintavarma yleispöytä Heavy duty -voimansiirtokoneisto Esitelty yksityiskohtaisesti sivulla 18

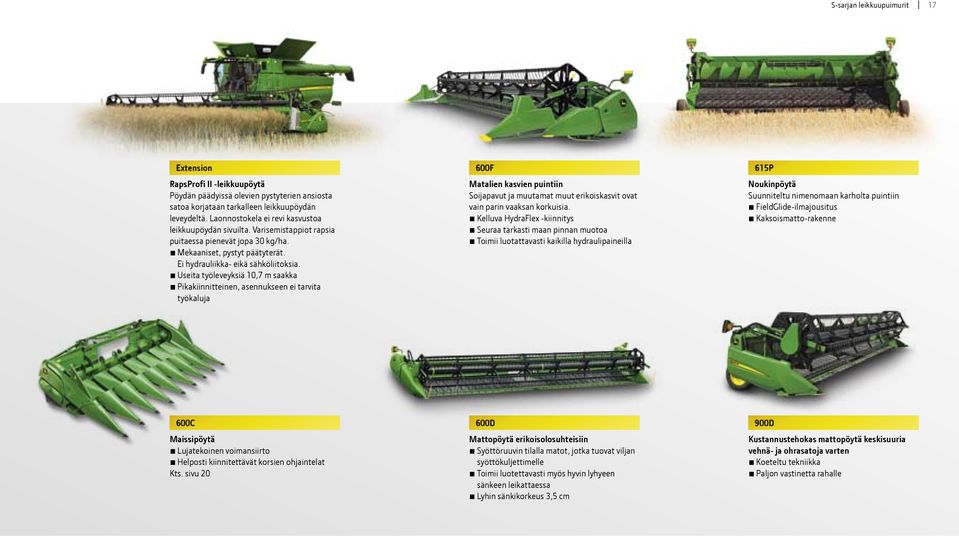

17 S-sarjan leikkuupuimurit 17 Extension 600F 615P RapsProfi II -leikkuupöytä Pöydän päädyissä olevien pystyterien ansiosta satoa korjataan tarkalleen leikkuupöydän leveydeltä. Laonnostokela ei revi kasvustoa leikkuupöydän sivuilta. Varisemistappiot rapsia puitaessa pienevät jopa 30 kg/ha. Mekaaniset, pystyt päätyterät. Ei hydrauliikka- eikä sähköliitoksia. Useita työleveyksiä 10,7 m saakka Pikakiinnitteinen, asennukseen ei tarvita työkaluja Matalien kasvien puintiin Soijapavut ja muutamat muut erikoiskasvit ovat vain parin vaaksan korkuisia. Kelluva HydraFlex -kiinnitys Seuraa tarkasti maan pinnan muotoa Toimii luotattavasti kaikilla hydraulipaineilla Noukinpöytä Suunniteltu nimenomaan karholta puintiin FieldGlide-ilmajousitus Kaksoismatto-rakenne 600C 600D 900D Maissipöytä Lujatekoinen voimansiirto Helposti kiinnitettävät korsien ohjaintelat Kts. sivu 20 Mattopöytä erikoisolosuhteisiin Syöttöruuvin tilalla matot, jotka tuovat viljan syöttökuljettimelle Toimii luotettavasti myös hyvin lyhyeen sänkeen leikattaessa Lyhin sänkikorkeus 3,5 cm Kustannustehokas mattopöytä keskisuuria vehnä- ja ohrasatoja varten Koeteltu tekniikka Paljon vastinetta rahalle

18 18 600R -leikkuupöydät Tarkempi leikkuu. Tasaisempi syöttö. 600R-sarjan leikkuupöydät. 600R-sarjan pöytien työleveys on mallista riippuen 4,5 m 10,7 m (15" 35,5"). Pöydässä on monia ainutlaatuisia ominaisuuksia. Pohjalevy on ruostumatonta terästä ja syöttöruuvissa on syöttöpiikkejä koko ruuvin leveydeltä. Hyvä näkyvyys Laonnostokelan akseliputki on halkaisijaltaan melko ohut. Päätylevyt ja lapojen tukiristikot ovat avoimet. Näkyvyys terälle ja laihonjakajiin on mahdollisimman hyvä. Pohjalevy ruostumatonta terästä Syöttöruuvin edessä oleva osa pöytää on valmistettu ruostumattomasta teräslevystä. Se pysyy sileänä vuosi toisensa jälkeen. Syöttösormet Sisäänvetäytyviä syöttösormia on koko syöttöruuvin leveydellä. Syöttö on tasainen eikä vilja tule syöttökuljettimeen kasapäissä. Sormissa on katkoura ja pidikkeet, joten ne eivät pääse irtoamaan ja aiheuttamaan vaurioita puintikelalla. Leikkuukulma on säädettävissä, samoin terän etäisyys syöttöruuvista. Syöttöruuvia voidaan säätää neljään suuntaan. Pöydän sivuttaiskallistus on vakiona. Se leikkaa tarkemmin ja tarvittaessa matalammalta. Pöydän yläpakin ohjainlevy Pöytämalleihin 622R 635R on saatavana ohjainlevy pöydän yläpalkkiin. Se vähentää pöytätappioita ja viljan kerääntymistä syöttökuljettimen päälle. Voit ongelmitta säätää leikkuukorkeuden vaikka alle 4 cm, mikä takaa, että saat lakoviljan ja herneet talteen viimeistä kortta ja palkoa myöten. Leikkuukorkeutta ja jopa pöydän kevennystä voidaan säätää ajon aikana. Yksivipuliitin kytkee hydrauliikan ja sähköt sekä lukitsee leikkuupöydän kiinnitystapit. Pöydän kytkentä nopeutuu ja yksinkertaistuu ratkaisevasti. Tasainen syöttö Syöttöruuvin halkaisija on massiiviset 66 cm. Syöttöruuvia voidaan säätää sekä korkeus- että eteen-taakse -suunnassa. Voit säätää syötön olosuhteiden mukaan. Puinti sujuu tehokkaasti vaikeimmissakin oloissa. Säädettävät laihonjakajat Voit kääntää ne kätevästi kuljetusasentoon laonnostokelan etupuolelle ilman työkaluja. Säätö työasennosta kuljetusasentoon käy parissa minuutissa. Tasainen terän käynti Epäkeskeinen teränkäyttökoneisto toimii samansuuntaisesti terän edestakaisen liikkeen kanssa. Vastapainojen ansiosta käynti on erittäin tasainen. Vastaterät ovat kokonaan teräsormien sisäpuolella, mikä osaltaan parantaa leikkuuta ja vähentää tukkeutumisriskiä. Nopea terän liike ja pitkä isku lisäävät tehokkuutta. Itsepuhdistuvat terälaput ovat pulttikiinnitteiset, joten vaihto voidaan tehdä vaikka pellolla. Teränkäyttökoneisto ei kaipaa päivittäistä huoltoa.

19 S-sarjan leikkuupuimurit 19 Pöydän varusteet Lisävarusteet parantavat puimurin ominaisuuksia ja suorituskykyä. 600R-sarjan leikkuupöytään on saatavana lisälaitteet mm. auringonkukan ja rapsin puintia varten. Auringonkukka-varustus Auringonkukan varret ovat hauraita, ja raskaat kukkalatvukset pyrkivät kaatumaan ennen kuin terä leikkaa varren. Laonnostokelan lapoihin kiinnitettävät metallilistat ohjaavat latvuksen pöydälle, ja sato saadaan kokonaisuudessaan talteen. Leikkuupöytävaunu Liikenneturvallisuus kohentuu merkittävästi, kun leikkuupöytä sijoitetaan puimurin perässä hinattavaan vaunuun siirtoajon ajaksi. RapsProfi II -rapsipöytä Rapsin korret ovat tiukasti toisiinsa takertuneet. Pöydän päädyissä olevien pystyterien ansiosta satoa ei revitä sivuilta, vaan niitetään tarkalleen leikkuupöydän leveydeltä. Varisemistappiot rapsia puitaessa pienevät jopa 30 kg/ha.

20 20 600C-sarjan maissipöydät 600C-sarjan maissipöydät. Rivikasvien puintia tehokkaimmillaan. Suurisatoisen, sitkeä- ja pitkävartisen maissin puinti on sekä koneelle että kuljettajalle haastava tehtävä. Niinpä 600C-sarjan pöydät ovat erityisen vankkarakenteiset sekä rungoltaan, että katkaisu- ja syöttökoneistoltaan. Maissinkorsien leikkuulaitteita usean tyyppisiä ja saatavana on myös korsisilppuri. Valinta tehdään kasvilajikkeen ja korjuuolosuhteiden mukaan. Lujarakenteiset kokoojaketjut, syöttöruuvi sekä pöydän pohjalevy on muotoiltu niin, että korsista irrotetut tähkät pysyvät pöydällä ehjinä ja ohjautuvat syöttökuljettimeen. Pienet varisemistappiot.

21 S-sarjan leikkuupuimurit 21 Lisävarusteena on saatavana 5-nopeuksinen syöttökuljettimen käyttökoneisto erityisen korkeasatoisia maissikasvustoja varten. Luotettava vaihteisto välittää jopa 42% suuremman väännön käyttökoneistolle ja maissinnoukkimelle. Maissipöydän syöttönopeutta hallitaan ajosauvaan sijoitetulla painikkeella. Ohjainruuvit Maissin korsien ohjainruuvien kierteisyys takaa sujuvan ja tukkeutumattoman syötön. Ne vetävät korsimassan pöydälle tasaisena virtana, jonka jälkeen pyörivä terä katkaisee korren. Helppo huolto Maissipöydän ohjaintorpedot ovat nivelöidyt. Kaasijousi pitää ne ylösnostetussa asennossa huollon aikana. Verraton suorituskyky Siirtoruuvi vie materiaalin syöttökuljettimelle tähkiä rikkomatta. Leikkuupöytätappiot pysyvät minimissä ja sato saadaan kokonaisuudessaan talteen. Taittuu kuljetusasentoon 6- ja 8-rivisistä pöydistä on saatavana kokoontaittuvat mallit. Maissipöydän vahvuudet Verraton suorituskyky myös korkeasatoisessa kasvustossa Minimaaliset pöytätappiot Tehokas maissin korsien murskaus

22 22 Syöttökuljetin Tämä syöttökoneisto nielee kaiken John Deeren tehokas syöttökoneisto nielee suuret viljamäärät kakistelematta. Syöttökuljettimen etupään rumpu on kiinnitetty kelluvasti, joten se pääsee myötäämään syötettävän viljamäärän mukaan. 3-ketjuisen kolakuljettimen etumainen rumpu on tuotu tavanomaista kauemmas eteen, joten kuljetinkolat saavat hyvän otteen pöydältä tulevasta materiaalista. Kiristysjouset pitävät kolaketjun oikealla kireydellä. Kolakuljettimen yläpäässä on syötön kiihdytin, joka ohjaa materiaalin puinti- ja erottelurumpuun. Ylikuormitussuojana syöttökoneistossa on heavy duty -mitoitettu kitkakytkin. Tukkeuman uhatessa syöttökoneistoa voidaan pyörittää takaperin ajosauvaa taakse vetäen ja samanaikaisesti peruutusnappia painaen. Peruutuskoneiston teho on 135 hv.

23 S-sarjan leikkuupuimurit 23 Tehokas syöttökuljetin Luotettavaa ja varmatoimista John Deere -tekniikkaa. Kelluva eturummun kiinnitys. 5-vaihteinen syöttökuljettimen käyttökoneisto Kestävä kitkakytkin välittää voiman syöttökuljettimelle. Hyvä näkyvyys Pitkän syöttökuljettimen ansiosta leikkuupöytä on kauempana edessä. Kuljettaja näkee leikkuuterän kurkottelematta ja voi seurata sängen pituutta leikkuupöydän takana. Syöttökoneiston peruutus Tukkeuman uhatessa syöttökoneistoa voidaan pyörittää takaperin. Peruutuskoneiston teho on 135 hv. Monitoimiliitin Leikkuupöydän hydrauli- ja sähkötoiminnot sekä kiinnityksen lukitus kytketään yhdellä monitoimiliittimellä. Helppo säätää Syöttökuljettimessa on säädettävä pöydän kiinnityslevy. Pöydän ottavuutta voidaan muuttaa puintiolosuhteiden niin vaatiessa. Säätö on mekaaninen. Syöttökuljettimen vahvuudet Kaikin puolin luja rakenne Toimii luotettavasti vaikka joukossa olisi runsaasti vihreää kasvustoa Pitkä rakenne, loiva nousukulma, tasainen syöttö

24 24 Puinti- ja erottelurumpu Huipputehokas. Huippulaadukas. John Deeren rumpupuimuri on ehkä maailman tehokkain leikkuupuimuri. Käyttäjäkunta on kaksitahoinen. Yhtäällä puitavat pinta-alat ovat huomattavan suuret kuten monilla USA:n, Ranskan ja Espanjan viljelyalueilla. Toisaalla puintiolosuhteet ovat erityisen vaativat kuten esimerkiksi riisiviljelmillä ja suurisatoisilla maissipelloilla. Syöttökuljettimen yläpäässä oleva kiihdytinrumpu syöttää puitavan materiaalin rummun ja sitä ympäröivän vaipan väliin. Rummun alla on varstasilta ja varstoina toimivat rummun etuosassa olevat rihlatut siivekkeet. Pyöriessään rumpu irtipui jyvät ja siirtää olkea takapäätä kohden. TriStream -puintirumpu Voimakkaasti kiilamainen kärkiosa Pulttikiinnitteiset varstat etuosassa ja erottelupiikit keskialueella Takapään alla olkikela Puitava materiaali tulee rummulle syöttökuljettimen yläpäässä olevalta syötön kiihdytinkelalta. Siivekeet jakavat matyeriaalin tasaisesti koko kehän alueelle. Siivekkeiden takana sijaitsevat, kierteisesti rummulle sijoitetut varstat suorittavat irtipuinnin rummun alla olevaa varstasiltaa vasten ja työntävät materiaalia kiinteiden, rummun keskialueella olevien erottelusormien ulottuville. Vankkarakenteiset varstat siirtävät materiaalin irtipuinti-alueelta erottelupiikkien ulottuville. Piikit kauhovat olkimassaa ota ja laske irti -periaatteella, mikä on erittäin hyvin toimiva erottelutekniikka myös kosteassa, vihreitä kasvinosia sisältävässä massassa. Rummun vaipan keskialueella on lujarakenteiset, olkimassaa voimakkaasti pöyhivät, kiinteät erottelusormet. Olkien joukossa mahdollisesti olevat jyvät putoavat alla olevan ritilän läpi ja ne päätyvät seulastolle. Rummun takapäädyn alla on varstasillalla varustettu olkikela, joka erottelee viimeisetkin jyvät olkien joukosta. Esimerkillisen tehokas Puintirumpu on rakenteeltaan kartiomainen. Sen halkaisija suurenee loppupäätä kohden, jolloin viljan kanssa tekemisissä oleva vaipan ala kasvaa, mikä lisää erottelun tehokkuutta ja samalla käsittelee olkea hellävaroin. Tämä rakenne vähentää myös tehon tarvetta, mikä alentaa polttoaineen kulutusta. Hellävarainen käsittely Rummun ja sen ympärillä olevan vaipan väli on melko suuri, joten koneisto läpäisee suuretkin olkimäärät takertelematta ja olki pysyy ehjänä, mikä on suuri etu paalausta ajatellen. Variable Stream -puintirumpu Suurempi ja kiilamaisempi kärkiosa Hitsatut varstojen ja erottelupiikkien kiinnikkeet Yhdellä pultilla kiinnitetyt varstat ja erottelupiikit Uusi kiilamainen takaosa siivekkeineen Takapään alla olkikela

25 S-sarjan leikkuupuimurit 25 Terässormet pöyhivät olkimassaa voimakkaasti. Tämä tekniikka toimii luotettavasti vaikka joukossa olisi vihreitä kasvinosia. Takaosan siivekkeet ovat sähkösäätöiset. Olkimassan etenemistä hidastamalla erottelu tehostuu. Helposti erottuva materiaali voidaan päästää nopeammin läpi, jolloin työsaavutus paranee, olki säilyy ehyempänä ja polttoainetta säästyy. Rummun jälkeen materiaali kulkee olkikelan ja varstasillan välistä, jossa viimeisetkin jyvät erottuvat oljesta. Kolme ohjainsiivekettä Rummun edessä kiihdytinkelalta puitava materiaali ohjautuu rummun etuosaan. Siinä on kolme kierteistä siivekettä, jotka kauhovat materiaalin rummun ulkokehän ja rummun vaipan väliin. Kolmen syöttösiivekkeen tuoma etu on se, että puitava materiaali jakaantuu tasaisesti koko rummun kehän alalle, eikä se pääse kietoutumaan korkkiruuvimaiseksi nauhaksi. Tämä tekniikka on erittäin tehokas ja se toimii luotettavasti vaikka kasvusto olisi kosteaa, ja joukossa olisi runsaastikin vihreitä kasvin osia. Varstasillat eri kasvilajeille S-sarjan rumpupuimuri voidaan varstasiltaa vaihtamalla säätää eri kasvilajien puintiin. Valikoimaan kuuluu kolme varstasilta-vaihtoehtoa: 1. Normaalien viljakasvien varstasilta 2. Maissi-varstasilta 3. Papujen ja muiden suurijyväisten kasvien varstasilta Helppo säätö eri kasveille Varstasillan vaihto on tarpeen esim. viljasta maissiin siirryttäessä. Vaihto on varsin helppo toimenpide. Kun se on tehty, on vielä valittava erottelurummun kierrosluku, joka valitaan kasvilajin ja puintiolosuhteiden mukaan. Rumpupuimurissa ei ole lainkaan kohlimia, vaan erottelurumpu tekee kohlimien työn. Rummun voimansiirrossa on 2-vaihteinen nopeudensäätöyksikkö. Hidas alue r/min ja nopea alue r/min. Rumpupuimurin vahvuudet Hellävarainen irtipuinti Tehokas erottelu rummun keskialueella ja takaosassa Toimii luotettavasti korkeasatoisia kasveja puitaessa

26 26 S-sarjan puimurit, puhdistuskoneisto Tehokas puhdistus, säätö kuljettajan paikalta S-sarjan puimurin puhdistuskoneisto on mitoitettu vastaamaan puinti- ja erottelurummun mahtavaa puintitehoa. Varstasillalta jyvät putoavat ruuvikuljettimille, jotka korvaavat perinteisen viettopinnan. Ruuvit siirtävät jyvät säätöseulan kaltaiselle esipuhdistimelle. Puhaltimelta tuleva ilmavirta tempaa suuren osan akanoista ja oljen pätkistä mukaansa jo tässä vaiheessa eivätkä ne kuormita seulastoa. Säädettävä yläseula on yksiosainen ja alaseulan pinta-ala on edeltäjämallia suurempi. Tämä pitempi rakenne parantaa puhdistustehoa merkittävästi. Tämä vaikuttaa myös rajaisten määrään, joka on pienentynyt peräti puoleen. Seulaston säädöt ovat sähköiset ja ne tehdään ohjaamon GreenStar CommandCenter -näyttöruutua hyväksi käyttäen. Tehokkaan seulaston akselin kierrosluku on markkinoiden suurin, samoin seulaston liikkeen iskun pituus. Lisää puhdistustehoa Uuden S-sarjan puimurimalliston seulaston rakennetta on muutettu pidentämällä alaseulaa ja lisäämällä puhaltimelle uusi ilmanohjain. Tämä parantaa merkittävästi puhdistustehoa ja sitä myötä puinnin tehokkuutta kokonaisuudessaan.

27 S-sarjan leikkuupuimurit 27 Hellävaraisempi puinti. Parempi puintiteho ja erottelu. Uutta tekniikkaa oljen ja ruumenten hallintaan. Suuren puimurin työskennellessä täydellä teholla, oljen ja ruumenten käsittelyltä edellytetään valtavaa kapasiteettia. Tehokasta puimuria täydellä teholla ajettaessa aktiivinen rajaisten hallinta on ehdoton varuste. Rajaiset erikseen käsiteltäessä ne eivät ole syömässä pääkoneiston erottelukapasiteettia, kuten perinteisissä ratkaissuissa. Näin koneen kokonaiskapasiteetti kasvaa. Järjestelmä on myös helppo säätää. Rajaisten käsittely voidaan säätää hellävaraisemmaksi kuin pääkoneisto, jolloin arimmatkin jyvät tulevat kohdellusti asianmukaisesti. Ruuvikuljettimien takana on säätöseulan kaltainen esipuhdistustaso. Sen, jonka läpi kulkee voimakas ilmavirta. Esi-puhdistin erottelee jopa 40% jyvistä suoraan säiliöön vähentäen seulaston kuormittumista. Tasainen syöttö seulastolle Neljä ruuvikuljetinta siirtävät jyvät tasaisena virtana esipuhdistimelle. Viljansiirto toimii tasaisesti myös rinnepelloilla, koska ruuvien ansioista jyvät eivät pääse ajautumaan alarinteen puolelle. Kaksivaiheinen esipuhdistus Ruuvikuljettimien takana on säätöseulan kaltainen esipuhdistintaso, jonka läpi kulkee voimakas ilmavirta. Se tempaa mukaansa jopa 40% ruumenista ja oljen pätkistä ja täten vähentää seulaston kuormittumista. Tasainen puhallus Ilmavirta jakautuu tasaisesti eri puolille seulastoa. Ylin ilmapatsas ohjataan esipuhdistimelle. Seulastossa yläseulan etuosa saa voimakkaan puhalluksen, jotta ruumenet saataisiin ulos koneesta mahdollisimman aikaisessa vaiheessa. Pidennetty rakenne lisää erottelutehoa Suuri, säädettävä yläseula ja aiempaa pitempi alaseula ovat oikeassa mittasuhteessa tehokkaaseen irtipuintiin ja erotteluun. Pullonkauloja ei pääse syntymään mihinkään vaiheeseen.
