Imatran, Lappeenrannan ja Svetogorskin ilmanlaatu vuonna 2015

Transkriptio

1 Imatran, Lappeenrannan ja Svetogorskin ilmanlaatu vuonna 2015 Imatran kaupunki 2016

2 TIIVISTELMÄ Etelä-Karjalan ilmanlaadun mittausverkko muodostuu Imatran, Lappeenrannan ja Svetogorskin kaupunkien alueille sijoitetuista 15 mittauspisteestä. Teollisuusrakenteesta johtuen ilmanlaadun tarkkailussa on keskitytty seuraamaan haisevien rikkiyhdisteiden, rikkidioksidin, typenoksidien, hiukkasten ja laskeuman pitoisuuksia kunkin paikkakunnan ulkoilmassa. Vielä 1990-luvun alussa aluetta kuormittivat suuressa määrin selluteollisuuden hajurikkiyhdistepäästöt sekä Imatralla paikallisen terästehtaan ja Lappeenrannassa mineraalien louhinnan tuottamat hiukkaspäästöt luvun puolenvälin jälkeen suurten teollisuuslaitosten investoinnit ovat merkittävästi parantaneet alueen ilmanlaatua, joka näkyy ohjearvoylitysten vähenemisenä sekä yleisenä viihtyvyyden paranemisena. Nykyisin katujen hiekoitushiekka heikentää ilmanlaatua erityisesti keväisin keskusta-alueilla. Vuonna 2015 ilmanlaatua heikensi vähäluminen talvi, minkä takia katupölyjakso muodostui normaalia voimakkaammaksi. Imatralla myös uuden Prisman rakennustyömaan liikenteen seurauksena mitattiin vielä keväällä ja alkukesästä korkeita hiukkaspitoisuuksia. Alueen teollisuuslaitoksissa oli muutamia prosessihäiriöitä, joiden johdosta mitattiin ajoittain korkeita TRS- ja SO 2 - pitoisuuksia. Itämatkailun väheneminen näkyi liikenneperäisten päästöjen pienenemisenä. Hajurikkiyhdisteiden (TRS) vuorokausiohjearvo ei ylittynyt millään mittauspisteellä vuonna Mittausverkon alueella mitattiin kuitenkin hetkittäin korkeita TRS-pitoisuuksia, jotka heikensivät viihtyvyyttä etenkin teollisuuslaitosten lähialueilla. Vuonna 2015 rikkidioksidipitoisuudet (SO 2 ) olivat alle ohjearvojen. Vuoden aikana suurimmat pitoisuudet mitattiin Imatralla Rautionkylän mittauspisteellä, jossa mitattiin myös kaksi raja-arvon numeerisarvon ylitystä. Rikkidioksidin pitoisuudet kohosivat selluteollisuuden toimintahäiriöiden aikana sekä kaukokulkeuman vaikutuksesta etelätuulten aikana. Typenoksidien (NO ja NO 2 ) pitoisuudet olivat suurimmillaan Lappeenrannassa Lappeenrannan keskustan ja Ihalaisen mittauspisteillä sekä Imatralla Mansikkalan mittauspisteellä. Mittauspisteiden pitoisuustasoa nosti yleisesti vilkas liikenne. Hengitettävien hiukkasten (PM10) pitoisuudet ovat suurimpia kaupunkien keskusta-alueilla ja Lappeenrannassa Ihalaisen teollisuusalueen lähistöllä. Koko mittausverkon alueella suurimmat PM10- pitoisuudet mitattiin Lappeenrannassa Lappeenrannan keskustassa, Ihalaisessa sekä Imatralla Mansikkalassa. Valtioneuvoston vuorokausiohjearvo (70 µg/m³) ylittyi Lappeenrannassa Lauritsalan, Ihalaisen ja Lappeenrannan keskustan mittauspisteillä sekä Imatralla Mansikkalan mittauspisteellä. Kaikilla mittauspisteillä hengitettävien hiukkasten (PM10) suurimmat pitoisuudet mitattiin keväällä katupölyaikana. Yleisesti hiukkaspitoisuuksien pienenemiseen pitkällä aikavälillä on vaikuttanut hiekoitushiekan laadun kehittäminen, keväinen katujen puhdistuksen tehostaminen ja mm. Lappeenrannan keskusta-alueella kalsiumkloridin käyttö tiepölyn sidonnassa. Pienhiukkasten (PM2,5) mittauksia tehtiin Imatralla Teppanalassa sekä Lappeenrannassa Lappeenrannan keskustan, Tirilän ja Pulpin mittauspisteillä. Lappeenrannan keskustan mittauspisteellä ylittyi WHO:n vuorokausiohjearvo 25 µg/m 3. Suomen valtioneuvoston asetuksessaan (38/2011) antama vuosiraja-arvo (25µg/m 3 ) ei ylittynyt millään mittauspisteellä. Etelä-Karjalan alueen sadeveden keskimääräinen rikkilaskeuma on pienentynyt viimeisten kahden vuosikymmenen aikana. Valtioneuvoston antama tavoitetaso 300 mg/m²/a ylittyi vuonna 2015 kolmella mittauspisteellä kuudesta. Myös laskeuman ph-, kalsium- ja fosforitasot olivat yleisesti korkeita. Tämä raportti on luettavissa myös Imatran kaupungin Internet-sivuilta osoitteesta

3 ESIPUHE Vuonna 2015 Imatran, Lappeenrannan ja Svetogorskin ilmanlaadun tarkkailusta, mittausten laadun varmennuksesta ja raportoinnista ovat vastanneet ympäristönsuojelusuunnittelijat Minna Ahlqvist ja Riikka Litmanen sekä ympäristötarkastaja Arto Ahonen. Raportin ovat koonneet ympäristönsuojelusuunnittelijat Minna Ahlqvist ja Riikka Litmanen. Imatralla Imatran seudun ympäristötoimi Virastokatu IMATRA p , Kuva kannessa: Ympäristötoimen oma kuva-arkisto

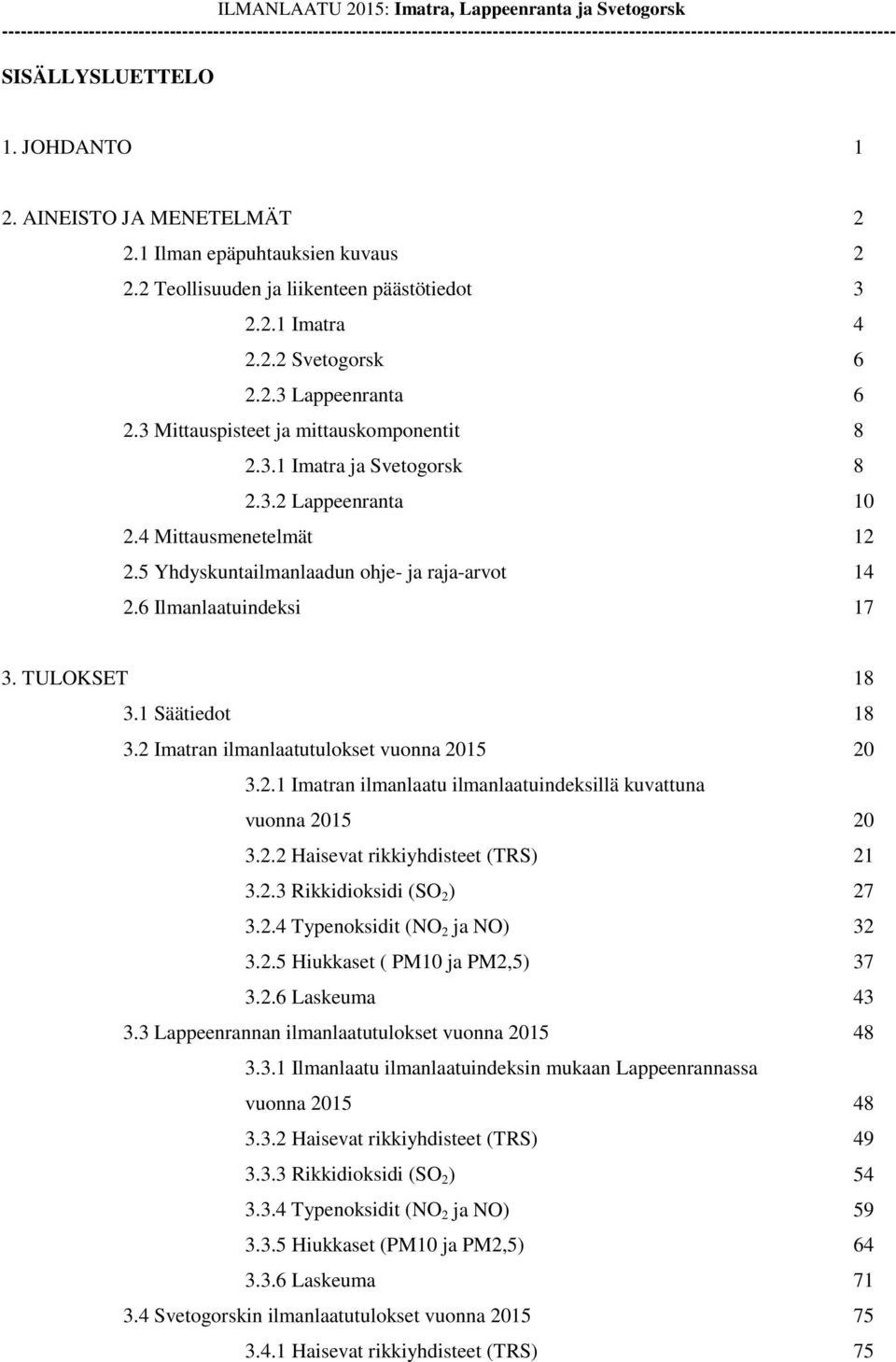

4 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk SISÄLLYSLUETTELO 1. JOHDANTO 1 2. AINEISTO JA MENETELMÄT Ilman epäpuhtauksien kuvaus Teollisuuden ja liikenteen päästötiedot Imatra Svetogorsk Lappeenranta Mittauspisteet ja mittauskomponentit Imatra ja Svetogorsk Lappeenranta Mittausmenetelmät Yhdyskuntailmanlaadun ohje- ja raja-arvot Ilmanlaatuindeksi TULOKSET Säätiedot Imatran ilmanlaatutulokset vuonna Imatran ilmanlaatu ilmanlaatuindeksillä kuvattuna vuonna Haisevat rikkiyhdisteet (TRS) Rikkidioksidi (SO 2 ) Typenoksidit (NO 2 ja NO) Hiukkaset ( PM10 ja PM2,5) Laskeuma Lappeenrannan ilmanlaatutulokset vuonna Ilmanlaatu ilmanlaatuindeksin mukaan Lappeenrannassa vuonna Haisevat rikkiyhdisteet (TRS) Rikkidioksidi (SO 2 ) Typenoksidit (NO 2 ja NO) Hiukkaset (PM10 ja PM2,5) Laskeuma Svetogorskin ilmanlaatutulokset vuonna Haisevat rikkiyhdisteet (TRS) 75

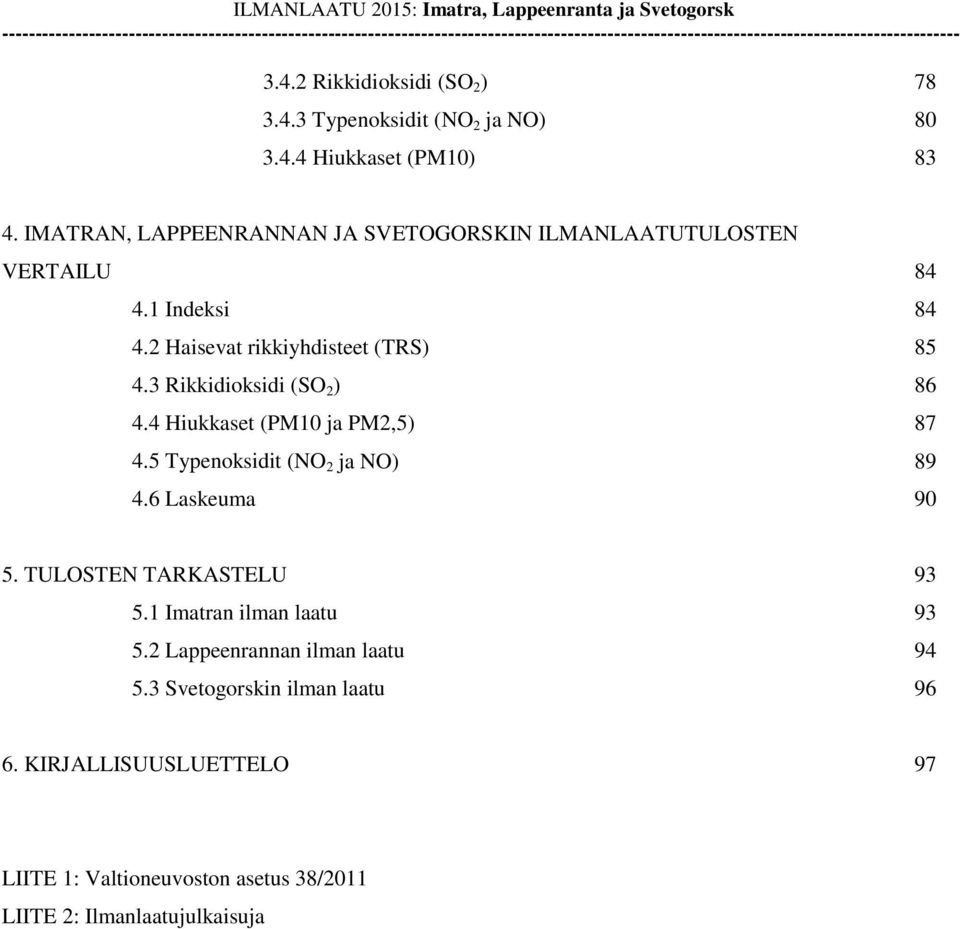

5 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk Rikkidioksidi (SO 2 ) Typenoksidit (NO 2 ja NO) Hiukkaset (PM10) IMATRAN, LAPPEENRANNAN JA SVETOGORSKIN ILMANLAATUTULOSTEN VERTAILU Indeksi Haisevat rikkiyhdisteet (TRS) Rikkidioksidi (SO 2 ) Hiukkaset (PM10 ja PM2,5) Typenoksidit (NO 2 ja NO) Laskeuma TULOSTEN TARKASTELU Imatran ilman laatu Lappeenrannan ilman laatu Svetogorskin ilman laatu KIRJALLISUUSLUETTELO 97 LIITE 1: Valtioneuvoston asetus 38/2011 LIITE 2: Ilmanlaatujulkaisuja

6 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk JOHDANTO Tähän raporttiin on koottu yhdyskuntailmanlaadun mittaustulokset ja teollisuuden päästötiedot Imatran, Lappeenrannan ja Svetogorskin kaupunkien osalta vuodelta Mittauspaikkakunnat muodostavat Etelä-Karjalan ilmanlaadun seurantaverkon, joka käsittää 15 mittauspistettä. Näistä 12:lla suoritetaan jatkuvatoimista mittausta, mikä mahdollistaa lähes reaaliaikaisen tiedon ilmanlaatutilanteesta koko mittausverkon alueella. Mittausverkkoon kuuluvien laitteistojen hoidosta ja tulosten raportoinnista vastasi keskitetysti Imatran seudun ympäristötoimen henkilökunta. Ilmanlaadun suhteen yhteisenä tekijänä kaikissa mittauskunnissa on selluteollisuuden haisevien rikkiyhdisteiden (TRS) päästöt. Imatralla sijaitsee sellu- ja paperiteollisuuden lisäksi romurautaa hyödyntävä terästehdas ja Lappeenrannassa mineraalien louhinta- ja jatkojalostustoimintaa. Koko mittausverkon alueella energiantuotannosta aiheutuva rikkipäästö on vähäinen maakaasun käytöstä johtuen. Etelä-Karjalan alueelle on ominaista myös kaukokulkeuma, joka näkyy mm. SO 2 -, PM10- ja PM2,5- pitoisuustasojen kohoamisena etelätuulten aikana. Liikenteen vaikutus ilmanlaatuun on merkittävintä Lappeenrannassa, jossa on muita mittauskuntia tiiviimpi keskustarakenne. Alueen teollisuudesta johtuen ulkoilmanlaadunmittaukset ovat keskittyneet haisevien rikkiyhdisteiden (TRS), rikkidioksidin (SO 2 ), typenoksidien (NO ja NO 2 ), laskeuman ja hiukkasten (PM10 ja PM2,5) mittauksiin. Vuonna 2015 suoritettujen ilmanlaadunmittausten mukaan Imatran, Lappeenrannan ja Svetogorskin ulkoilmanlaatu oli suurimman osan aikaa hyvää. Imatralla ja Lappeenrannassa ovat merkittävimmät teollisuuden ilmanlaatua parantavat toimenpiteet tehty yli 20 vuotta sitten. Ilmanlaatuun vaikuttavat merkittävästi liikenneperäiset päästöt, kevätpöly, kaukokulkeuma sekä normaalista toiminnasta poikkeavat tilanteet teollisuuslaitoksissa. Ilmanlaadunmittaustuloksista on tämän raportin lisäksi raportoitu myös Ilmatieteenlaitoksen ylläpitämään ilmanlaaturekisteriin sekä EU-komissiolle ja EEA:n (Euroopan ympäristökeskus) ilman ja ilmastonmuutoksen aihekeskukselle (ETC/ACC, ent.etc/aq). Raportointi liittyy Neuvoston EOI-tietojen vaihtopäätökseen (97/101/EY). Samalla mittaustiedot ovat menneet myös EEA:n ilmanlaadun seuranta- ja arviointiverkkoon, EUROAIRNETiin. 1

7 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk AINEISTO JA MENETELMÄT 2.1 Ilman epäpuhtauksien kuvaus Rikkidioksidi (SO 2 ) Rikkidioksidipäästöjä syntyy Etelä-Karjalan alueella lähinnä energiantuotannossa ja teollisuudessa. Valtaosa päästöistä on peräisin ns. pistelähteistä kuten selluteollisuudesta. Rikkidioksidi kulkeutuu tuulen mukana sitoutuen kasvillisuuteen ja vaurioittaen sitä. Veteen liuetessaan rikkidioksidi muodostaa rikkihappoa, mikä märkälaskeumana aiheuttaa happamoitumista. Korkeat rikkidioksidipitoisuudet ärsyttävät ylähengitysteitä ja voivat aiheuttaa hengitystieinfektioita ja astmakohtauksia. Erityisesti yhteisvaikutus pienten hiukkasten kanssa on terveydelle haitallista. Valtioneuvoston lyhytaikaiset ohjearvot, kuten tunti- ja vuorokausiohjearvot, ovat annettu mm. terveyshaittojen perusteella (taulukko 7, s. 17). Haisevat rikkiyhdisteet (TRS) Haisevia rikkiyhdisteitä nimitetään TRS-yhdisteiksi (TRS = total reduced sulphur compounds). TRS-yhdisteitä eli rikkivetyä H 2 S, metyylimerkaptaania CH 3 SH, dimetyylisulfidia (CH 3 ) 2 S ja dimetyylidisulfidia (CH 3 ) 2 S 2 syntyy selluteollisuuden tuotantoprosessien yhteydessä. Haisevat rikkiyhdisteet ovat jo pieninä pitoisuuksina yhdyskuntailmassa viihtyvyyshaitta epämiellyttävän hajunsa takia. Yhdisteillä on tutkimuksissa todettu olevan myös terveydellisiä haittavaikutuksia kuten päänsärkyä ja pahoinvointia (Partti-Pellinen ym. 1993). Juuri näiden viihtyvyys- ja terveyshaittojen takia valtioneuvosto päätyi vuonna 1996 antamaan TRS-yhdisteille vuorokausiohjearvon (taulukko 7, s.17). Typenoksidit (NO x ) Typpidioksidi (NO 2 ) ja typpimonoksidi (NO) ovat tärkeimmät typenoksidit. Niitä esiintyy polttoprosessien yhteydessä syntyneissä liikenteen ja lämmityksen päästöissä. Päästöissä typenoksidit esiintyvät yleisimmin typpimonoksidina, joka taas hapettuu ilmakehässä nopeasti typpidioksidiksi. Typpidioksidi on terveyden kannalta haitallisempi, se voi aiheuttaa hengitystieärsytystä, astmakohtauksia sekä alttiutta hengitystietulehduksille. Typpidioksidille on Suomessa valtioneuvosto antanut ohjearvot (taulukko 7,s.17). Hengitettävät hiukkaset (PM10) ja pienhiukkaset (PM2,5) Hiukkasia esiintyy yhdyskuntailmassa luonnon omien päästöjen seurauksena, mutta niitä kulkeutuu ilmaan myöskin teollisuudesta, liikenteestä ja energiantuotannosta. Ilmassa on eniten hiukkasia keväällä johtuen kasvien siitepölystä ja teiden hiekoitushiekan pölyämisestä lumien sulettua. Yhdyskuntailman hiukkaspitoisuuksia voidaan mitata hengitettävinä hiukkasina eli PM10:nä tai pienhiukkasina eli PM2,5:na. Hengitettävät hiukkaset (PM10) ovat kooltaan alle 10 µm ja niiden lähde on lähinnä katupöly. PM10- hiukkasilla on terveydellisiä vaikutuksia, kuten nuha, yskä, kurkun ja silmien kutina sekä hengitysoireita. Pienhiukkaset ovat kooltaan alle 2,5 µm ja ne pääsevät kulkeutumaan ylähengitysteihin ja keuhkoihin asti, ja voivat näin ollen aiheuttaa mm. astmaatikoille ärsytystä hengitysteissä. Myös terveet voivat kokea silmien, nenän ja kurkun ärsytystä tai lievää hengenahdistusta. PM2,5-kokoluokan pienhiukkaset ovat lähinnä lähtöisin savuista ja kaukokulkeutuneista saasteista. PM10:lle on valtioneuvosto antanut ohje- ja raja-arvot ja PM2,5:lle vuosiraja-arvon (taulukko 7,s.17). 2

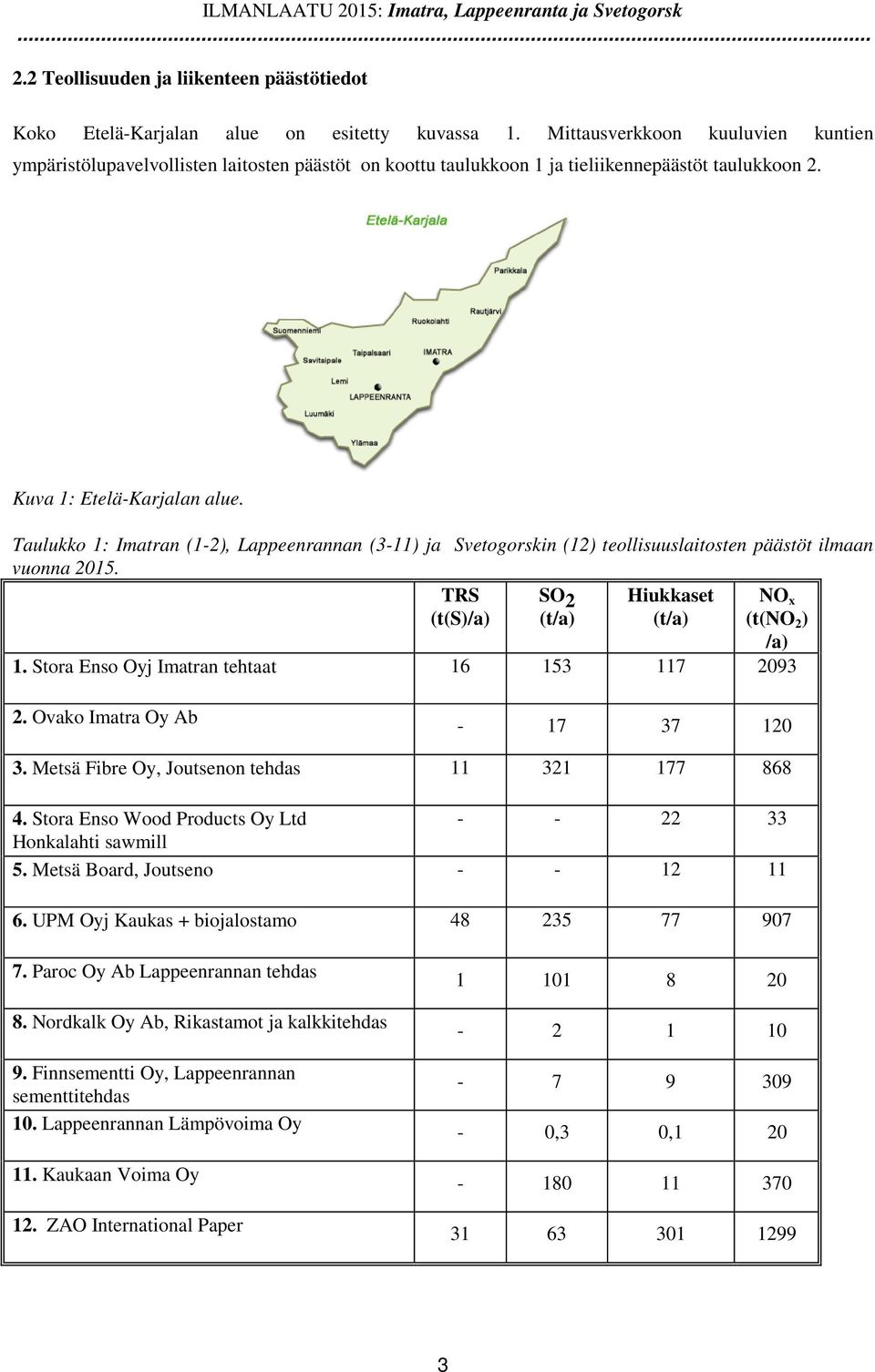

8 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk Teollisuuden ja liikenteen päästötiedot Koko Etelä-Karjalan alue on esitetty kuvassa 1. Mittausverkkoon kuuluvien kuntien ympäristölupavelvollisten laitosten päästöt on koottu taulukkoon 1 ja tieliikennepäästöt taulukkoon 2. Kuva 1: Etelä-Karjalan alue. Taulukko 1: Imatran (1-2), Lappeenrannan (3-11) ja Svetogorskin (12) teollisuuslaitosten päästöt ilmaan vuonna TRS (t(s)/a) SO 2 (t/a) Hiukkaset (t/a) NO x (t(no 2 ) /a) 1. Stora Enso Oyj Imatran tehtaat Ovako Imatra Oy Ab Metsä Fibre Oy, Joutsenon tehdas Stora Enso Wood Products Oy Ltd Honkalahti sawmill 5. Metsä Board, Joutseno UPM Oyj Kaukas + biojalostamo Paroc Oy Ab Lappeenrannan tehdas 8. Nordkalk Oy Ab, Rikastamot ja kalkkitehdas 9. Finnsementti Oy, Lappeenrannan sementtitehdas 10. Lappeenrannan Lämpövoima Oy 11. Kaukaan Voima Oy 12. ZAO International Paper ,3 0,

9 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk... Tieliikenteen päästöt on kerätty taulukkoon 2 LIPASTO laskentamallista. Lipasto on VTT:ssä toteutettu Suomen liikenteen pakokaasupäästöjen ja energiankulutuksen laskentajärjestelmä. LIPASTO mallit uudistettiin kokonaan vuonna Uudistetulla mallilla lasketut tieliikennepäästöt ovat vuosilta Vuosiraporteissamme aikaisemmin ilmoitettuja lukuja ei voi enää verrata näihin tuloksiin. Yksityiskohtaiset päästötiedot ja aikaisempien vuosien päästötiedot on saatavilla osoitteessa Luvut ovat suoraan laskentajärjestelmän antama laskennallinen tulos. Uudet päivitykset näkyy sivustolla aina laskentavuotta seuraavana keväänä, joten vuoden 2015 koskevat päästötiedot eivät olleet käytettävissä tätä raporttia laadittaessa. Taulukko 2: Tieliikenteen päästöt LIPASTO-laskentajärjestelmän mukaan (VTT) vuosina yksikössä t/a. *Vuoden 2015 tietoja ei ollut käytettävissä raporttia laadittaessa. Vuosi NOx t/a Hiukkaset t/a SO 2 t/a Imatra Lappeenranta Imatra Lappeenranta Imatra Lappeenranta ,7 20,6 0,2 0, ,2 18,8 0,2 0, ,7 17,0 0,2 0,6 2015* Tiiviimmästä kaupunkirakenteesta ja suuremmasta liikennemäärästä johtuen Lappeenrannassa liikenteen päästöt ovat suuremmat kuin Imatralla. Liikenteen aiheuttamat rikkidioksidi- ja hiukkaspäästöt ovat pieniä verrattuna teollisuuslaitosten päästöihin, mutta typenyhdisteet ja muut liikenneperäiset päästöt ovat merkittäviä kaupunkien keskustoissa ja suurten vilkkaasti liikennöityjen teiden varsilla Imatra Imatralla ympäristölupavelvollisia ilmapäästöjä aiheuttavia laitoksia ovat Stora Enso Oyj:n Imatran tehtaat, Ovako Imatra Oy Ab:n terästehdas, Gasum Oy Imatran maakaasun vastaanottoasema, Imatran Energia Oy sekä kaupungin lämpölaitokset. Teollisuuslaitosten merkittävimmät ilmapäästöt ovat TRS-yhdisteet, rikkidioksidi, hiukkaset ja typenoksidit. Suurimmat liikenneperäiset päästöt esiintyvät Mansikkalassa ja Pelkolassa. NO x -episoditilanteiden muodostuminen on harvinaista tiiviisti rakennettujen keskusta-alueiden puuttumisen vuoksi. Liikenteen kasvattamat hiukkaspitoisuudet heikentävät keväisin ilmanlaatua koko Imatran alueella. Imatran ilmanlaatuun vaikuttaa myös venäläisen naapurikaupungin Svetogorskin päästöt sekä kaukokulkeuma myös kauempaa Venäjältä ja Keski-Euroopasta. 4

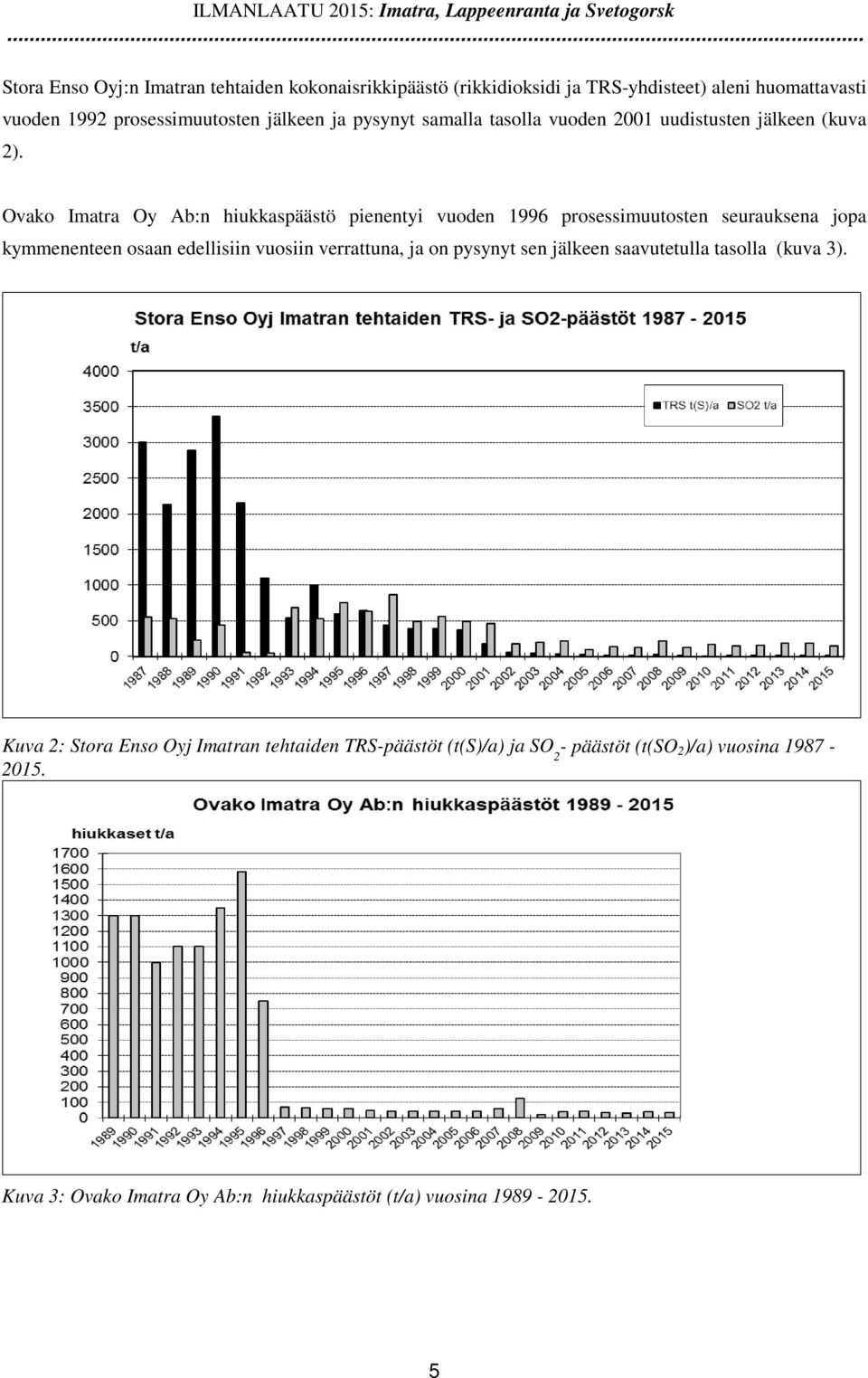

10 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk... Stora Enso Oyj:n Imatran tehtaiden kokonaisrikkipäästö (rikkidioksidi ja TRS-yhdisteet) aleni huomattavasti vuoden 1992 prosessimuutosten jälkeen ja pysynyt samalla tasolla vuoden 2001 uudistusten jälkeen (kuva 2). Ovako Imatra Oy Ab:n hiukkaspäästö pienentyi vuoden 1996 prosessimuutosten seurauksena jopa kymmenenteen osaan edellisiin vuosiin verrattuna, ja on pysynyt sen jälkeen saavutetulla tasolla (kuva 3). Kuva 2: Stora Enso Oyj Imatran tehtaiden TRS-päästöt (t(s)/a) ja SO 2 - päästöt (t(so 2 )/a) vuosina Kuva 3: Ovako Imatra Oy Ab:n hiukkaspäästöt (t/a) vuosina

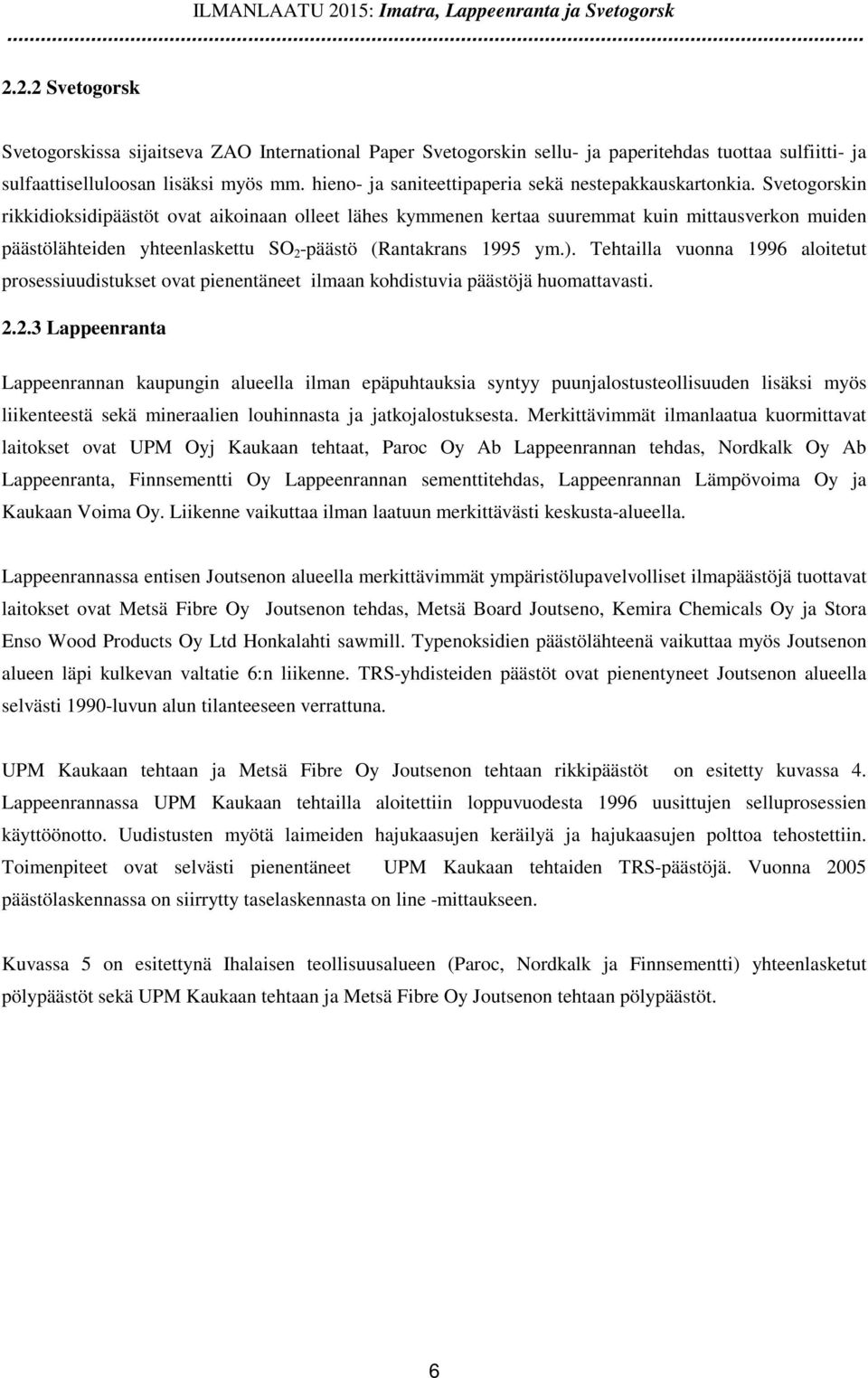

11 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk Svetogorsk Svetogorskissa sijaitseva ZAO International Paper Svetogorskin sellu- ja paperitehdas tuottaa sulfiitti- ja sulfaattiselluloosan lisäksi myös mm. hieno- ja saniteettipaperia sekä nestepakkauskartonkia. Svetogorskin rikkidioksidipäästöt ovat aikoinaan olleet lähes kymmenen kertaa suuremmat kuin mittausverkon muiden päästölähteiden yhteenlaskettu SO 2 -päästö (Rantakrans 1995 ym.). Tehtailla vuonna 1996 aloitetut prosessiuudistukset ovat pienentäneet ilmaan kohdistuvia päästöjä huomattavasti Lappeenranta Lappeenrannan kaupungin alueella ilman epäpuhtauksia syntyy puunjalostusteollisuuden lisäksi myös liikenteestä sekä mineraalien louhinnasta ja jatkojalostuksesta. Merkittävimmät ilmanlaatua kuormittavat laitokset ovat UPM Oyj Kaukaan tehtaat, Paroc Oy Ab Lappeenrannan tehdas, Nordkalk Oy Ab Lappeenranta, Finnsementti Oy Lappeenrannan sementtitehdas, Lappeenrannan Lämpövoima Oy ja Kaukaan Voima Oy. Liikenne vaikuttaa ilman laatuun merkittävästi keskusta-alueella. Lappeenrannassa entisen Joutsenon alueella merkittävimmät ympäristölupavelvolliset ilmapäästöjä tuottavat laitokset ovat Metsä Fibre Oy Joutsenon tehdas, Metsä Board Joutseno, Kemira Chemicals Oy ja Stora Enso Wood Products Oy Ltd Honkalahti sawmill. Typenoksidien päästölähteenä vaikuttaa myös Joutsenon alueen läpi kulkevan valtatie 6:n liikenne. TRS-yhdisteiden päästöt ovat pienentyneet Joutsenon alueella selvästi 1990-luvun alun tilanteeseen verrattuna. UPM Kaukaan tehtaan ja Metsä Fibre Oy Joutsenon tehtaan rikkipäästöt on esitetty kuvassa 4. Lappeenrannassa UPM Kaukaan tehtailla aloitettiin loppuvuodesta 1996 uusittujen selluprosessien käyttöönotto. Uudistusten myötä laimeiden hajukaasujen keräilyä ja hajukaasujen polttoa tehostettiin. Toimenpiteet ovat selvästi pienentäneet UPM Kaukaan tehtaiden TRS-päästöjä. Vuonna 2005 päästölaskennassa on siirrytty taselaskennasta on line -mittaukseen. Kuvassa 5 on esitettynä Ihalaisen teollisuusalueen (Paroc, Nordkalk ja Finnsementti) yhteenlasketut pölypäästöt sekä UPM Kaukaan tehtaan ja Metsä Fibre Oy Joutsenon tehtaan pölypäästöt. 6

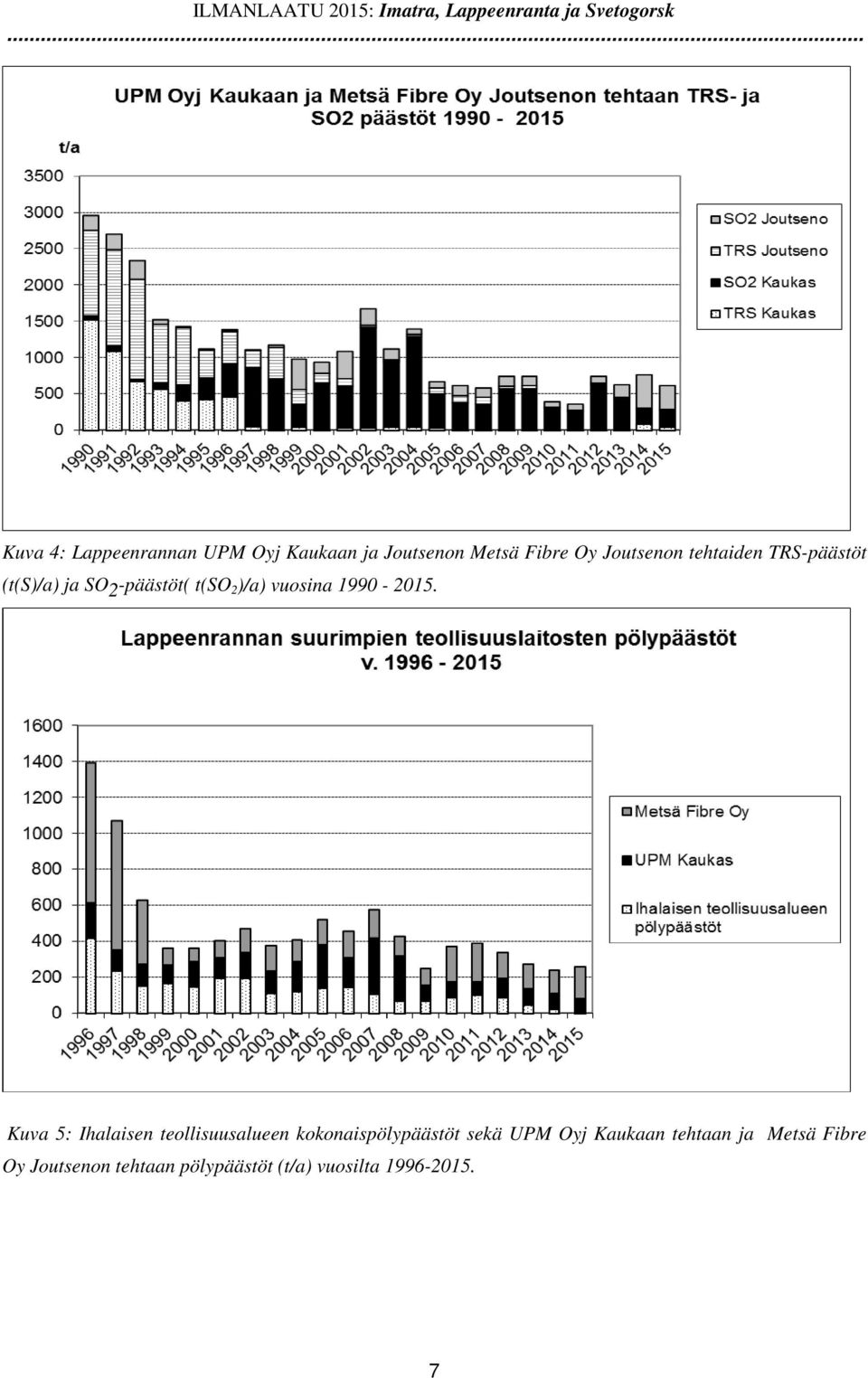

12 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk... Kuva 4: Lappeenrannan UPM Oyj Kaukaan ja Joutsenon Metsä Fibre Oy Joutsenon tehtaiden TRS-päästöt (t(s)/a) ja SO 2 -päästöt( t(so 2 )/a) vuosina Kuva 5: Ihalaisen teollisuusalueen kokonaispölypäästöt sekä UPM Oyj Kaukaan tehtaan ja Metsä Fibre Oy Joutsenon tehtaan pölypäästöt (t/a) vuosilta

13 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk Mittauspisteet ja mittauskomponentit Imatra ja Svetogorsk Imatralla ilmanlaatua seurattiin vuonna 2015 kuudessa mittauspisteessä, joista yksi vertailupiste sijaitsi Ruokolahdella (kuva 6). Mittauskomponentit on esitetty taulukossa 3. Laskeumista tehdyt määritykset on esitetty sivulla 14 taulukossa 5. Svetogorskissa ilmanlaatua seurattiin vuonna 2015 yhdessä mittauspisteessä aivan Svetogorskin kaupungin keskustassa (kuva 6). Mittauskomponentit on esitetty taulukossa 3 yhdessä Imatran mittauskomponenttien kanssa. Taulukko 3: Imatran mittauspisteiden ja Svetogorskin mittauspisteen mittauskomponentit. Mittauspiste Mittauskomponentit Lähimmät päästölähteet Rautionkylä (Niskapietiläntie 2A) - TRS - SO 2 - NO/NO 2 - laskeuma - säätiedot tuulensuunta tuulennopeus lämpötila ilman suht. kosteus - PM10 - Stora Enso Oyj Imatran tehtaat - Rautionkylän liikenne - kaukokulkeuma Mansikkala (Linnalankuja 5) Teppanala (Ensontie 71) Pelkola (Ensontien päässä) Pelkola (Vartiotie) - TRS - SO 2 - NO/NO 2 - PM10 - PM10 - PM2,5 - TRS - SO 2 - NO/NO laskeuma - Keskuskadun liikenne - Imatran Energia Oy - kaukokulkeuma - Ovako Imatra Oy Ab - ZAO International paper Svetogorsk - kaukokulkeuma - ZAO International paper Svetogorsk - Ovako Imatra Oy Ab - kaukokulkeuma Äitsaari (Teräväläntie) - laskeuma - laskeuman taustavertailupiste Svetogorsk (Hotellin parkkipaikka) - TRS - NO/NO 2 - ZAO International paper Svetogorsk - lähiliikenne - kaukokulkeuma 8

14 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk... Kuva 6: Imatran mittauspisteet vuonna

15 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk Lappeenranta Lappeenrannassa ilmanlaatua mitattiin vuonna 2015 kahdeksassa mittauspisteessä. Mittauspisteet on esitetty taulukossa 4 sekä kuvassa 7. Laskeumista tehdyt määritykset on esitetty sivulla 14 taulukossa 5. Laskeuman vertailupisteenä on käytetty Äitsaaren laskeumapisteen tuloksia Ruokolahdelta. Taulukko 4: Lappeenrannan mittauspisteiden mittauskomponentit. Mittauspiste Mittauskomponentit Lähimmät päästölähteet Lauritsala (Huoltokatu 1) - TRS - PM10 - UPM Oyj Kaukas - liikenne Tirilä (Pekkasenkatu 25) Armila (Armilankatu 35) Lappeenrannan keskusta Ihalainen (Poikkitie 2) Pulp (ala-aste) (Ahvenlammentie 3) Pulp (kauppa) (Kangastie 2) Joutsenon keskusta (Keskuskatu 10) - TRS - SO 2 - NO/NO 2 - PM2,5 - laskeuma - säätiedot tuulensuunta tuulennopeus lämpötila ilman kosteus - TRS - NO/NO 2 - PM10 - PM2,5 - TRS - NO/NO 2 - PM10 - laskeuma - TRS - SO 2 - NO/NO 2 - PM 2, laskeuma - PM10 - TRS - SO2 - kaukokulkeuma - UPM Oyj Kaukas - kaukokulkeuma - liikenne - Ihalaisen teollisuusalue - kaukokulkeuma - Ihalaisen teollisuusalue - liikenne - kaukokulkeuma -Metsä Fibre Oy Joutsenon tehdas -kaukokulkeuma -keskustan liikenne -kaukokulkeuma -Metsä Fibre Oy Joutsenon tehdas 10

16 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk... Kuva 7: Lappeenrannan mittauspisteet vuonna

17 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk Mittausmenetelmät Rikkidioksidi (SO 2 ) ja haisevat rikkiyhdisteet (TRS) Rikkidioksidia mitattiin UV-fluoresenssiin perustuvilla jatkuvatoimisilla rikkidioksidianalysaattoreilla. Rikkidioksidipitoisuudet ilmoitetaan µg(so 2 )/m³. Analysaattorit: - Thermo Electron Instruments, model 43A, USA - Thermo Environmental Instruments, model 43B, USA - Thermo Environmental Instruments, model 43 C, USA - Thermo Environmental Instruments, model 43 i, USA - Monitor Europe, ML 9850B, Iso-Britania - Environnement S.A, AF22M, Ranska TRS-yhdisteitä mitattaessa yhdisteet hapetettiin konverttereissa (850 C, 730 C tai 630 C lämpötilassa) rikkidioksidiksi, joka mitattiin edellä mainitulla UV-fluoresenssiin perustuvalla rikkidioksidianalysaattorilla. Ennen konvertterin uunia oleva suodatinmateriaali poisti näyteilman sisältämät rikkidioksidimolekyylit. TRS-pitoisuudet ilmoitetaan µg(s)/m³. Konvertterit: - Thermal Oxidizer, model CDN-101, C.D: Nova Ltd, USA - PPM-systems, Suomi Typenoksidit (NO ja NO 2 ) Typenoksideita mitattiin kemiluminesenssiin perustuvilla jatkuvatoimisilla analysaattoreilla. Analysaattorit: - Thermo Environmental Instruments Inc., model 42C, USA - Horiba, APNA 370, Japani - Environnement S.A, AC32M, Ranska 12

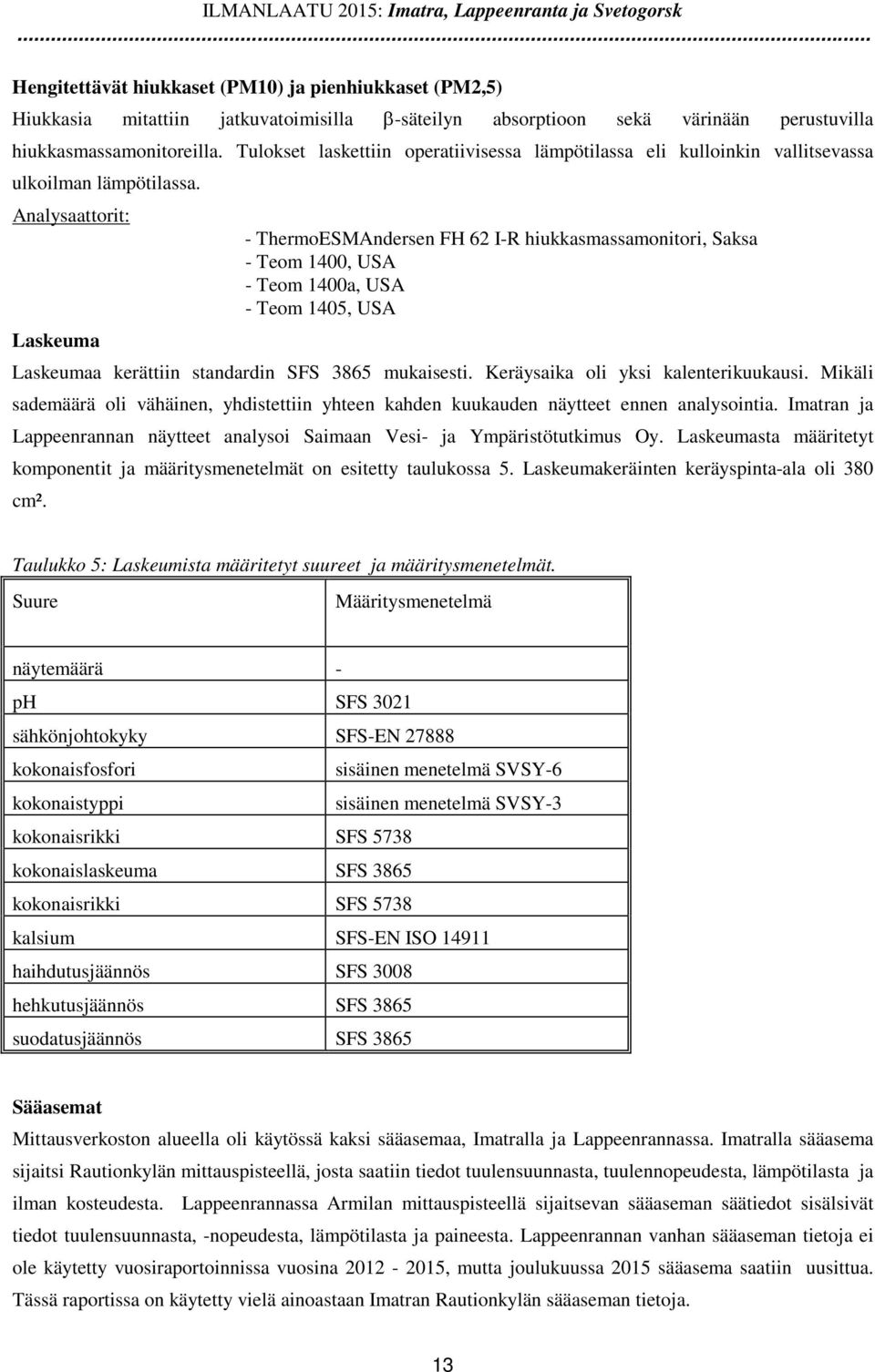

18 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk... Hengitettävät hiukkaset (PM10) ja pienhiukkaset (PM2,5) Hiukkasia mitattiin jatkuvatoimisilla β-säteilyn absorptioon sekä värinään perustuvilla hiukkasmassamonitoreilla. Tulokset laskettiin operatiivisessa lämpötilassa eli kulloinkin vallitsevassa ulkoilman lämpötilassa. Analysaattorit: - ThermoESMAndersen FH 62 I-R hiukkasmassamonitori, Saksa - Teom 1400, USA - Teom 1400a, USA - Teom 1405, USA Laskeuma Laskeumaa kerättiin standardin SFS 3865 mukaisesti. Keräysaika oli yksi kalenterikuukausi. Mikäli sademäärä oli vähäinen, yhdistettiin yhteen kahden kuukauden näytteet ennen analysointia. Imatran ja Lappeenrannan näytteet analysoi Saimaan Vesi- ja Ympäristötutkimus Oy. Laskeumasta määritetyt komponentit ja määritysmenetelmät on esitetty taulukossa 5. Laskeumakeräinten keräyspinta-ala oli 380 cm². Taulukko 5: Laskeumista määritetyt suureet ja määritysmenetelmät. Suure Määritysmenetelmä näytemäärä - ph SFS 3021 sähkönjohtokyky SFS-EN kokonaisfosfori sisäinen menetelmä SVSY-6 kokonaistyppi sisäinen menetelmä SVSY-3 kokonaisrikki SFS 5738 kokonaislaskeuma SFS 3865 kokonaisrikki SFS 5738 kalsium SFS-EN ISO haihdutusjäännös SFS 3008 hehkutusjäännös SFS 3865 suodatusjäännös SFS 3865 Sääasemat Mittausverkoston alueella oli käytössä kaksi sääasemaa, Imatralla ja Lappeenrannassa. Imatralla sääasema sijaitsi Rautionkylän mittauspisteellä, josta saatiin tiedot tuulensuunnasta, tuulennopeudesta, lämpötilasta ja ilman kosteudesta. Lappeenrannassa Armilan mittauspisteellä sijaitsevan sääaseman säätiedot sisälsivät tiedot tuulensuunnasta, -nopeudesta, lämpötilasta ja paineesta. Lappeenrannan vanhan sääaseman tietoja ei ole käytetty vuosiraportoinnissa vuosina , mutta joulukuussa 2015 sääasema saatiin uusittua. Tässä raportissa on käytetty vielä ainoastaan Imatran Rautionkylän sääaseman tietoja. 13

19 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk... Mittausjärjestelmä ja laadunvarmennus Mittauspisteillä mittaustiedot tallennettiin tietokoneelle kahden minuutin keskiarvoina. Mittauspisteiltä tieto siirrettiin modeemeilla tietokoneelle Imatralle. Pitoisuustarkkailua sekä tulosten editointia ja raportointia hallittiin Enview ohjelmakokonaisuudella. Mittausten laadunvarmennus perustuu vuonna 1996 käyttöönotettuun laatujärjestelmään. Laatukäsikirjan ja menetelmäohjeiden avulla varmistetaan mittauksilta vaadittava luotettavuus ja jäljitettävyys. Kuvaus mittausjärjestelmän laadunvarmennuksesta löytyy myös Imatran seudun ympäristötoimen kotisivuilta osoitteesta Kalibroinnit ja huollot Yhdyskuntailmanlaadun jatkuvatoimisia mittauslaitteistoja kalibroitiin kuukausittain, ja huollettiin laatujärjestelmän ohjeitten mukaisesti. SO 2 - ja NO x -analysaattoreiden kalibrointiin käytettiin ranskalaisvalmisteista Environnement VE3M-permeaatiokalibraattoria. J.P.Pulkkisen kalibrointi Ky Mikkelistä interkalibroi analysaattorit 1-4 kertaa vuodessa riippuen laitteesta. NO x -analysaattorit interkalibroitiin kuitenkin aina J.P. Pulkkisen käyntien yhteydessä. β-säteilyyn perustuvat hiukkasmassamonitorit kalibroitiin kaksi kertaa vuodessa laitetoimittajalta hankituilla testifolioilla. Värisevään sauvaan perustuvien hiukkasmonitorien virtausten tarkistukset ja vaakojen vakioinnit teetätettiin J.P.Pulkkisen kalibrointi Ky:llä. Vertailumittaukset Ilmatieteenlaitoksen kansallinen ilmanlaadun vertailulaboratorio teki ensimmäisen laajan kaasumaisten yhdisteiden vertailumittauskierroksen useille eri mittauspaikkakunnille ympäri Suomea loppuvuoden 2002 ja alkuvuoden 2003 välisenä aikana. Imatran Rautionkylän ja Joutsenon Pulpin mittauspisteet kuuluivat tällöin vertailumittausten piiriin. Toukokuussa 2004 Ilmatieteenlaitos teki hengitettävien hiukkasten vertailumittauskokeilun Imatralla Teppanalan mittauspisteellä. Vuonna 2006 kesällä uudessa laajassa vertailumittauskierroksessa tehtiin vertailumittaukset Rautionkylän mittauspisteellä Imatralla ja Keskustan mittauspisteellä Lappeenrannassa sekä rikki- että typpiyhdisteille. Vuonna 2011 vertailumittauskierros uusittiin ja Imatralla vertailumittaus tehtiin Ilmatieteenlaitoksen toimesta Pelkolan mittauspisteellä. 2.5 Yhdyskuntailmanlaadun ohje- ja raja-arvot Valtioneuvoston päätös ilmanlaadun ohjearvoista ja rikkilaskeuman tavoitearvosta (480/1996) tuli voimaan syyskuun alussa Mittausverkon alueella mitattavista ilman epäpuhtauksista ohjearvo on annettu rikkidioksidille (SO 2 ), typpidioksidille (NO 2 ), haiseville rikkiyhdisteille (TRS) ja hengitettäville hiukkasille (PM10). Ohjearvoja on annettu tunti-, vuorokausi- sekä vuosikeskiarvoille (taulukko 6). Ohjearvojen lisäksi 14

20 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk... epäpuhtauskomponenteille on annettu raja-arvot Valtioneuvoston asetuksessa ilmanlaadusta (38/2011) (Liite 1). Taulukko 6: Valtioneuvoston päätöksen (Vnp 480/1996) mukaiset ohjearvot. Komponentti Tilastollinen määrittely Ohjearvo µg/m 3 Typpidioksidi (NO 2 ) (µg/m³) NO+NO 2 (µg/m³) - kuukauden toiseksi suurin vuorokausiarvo - kuukauden tuntiarvojen 99.prosenttipiste - kasvillisuusvaikutusten perusteella annettu vuosiohjearvo (NO+NO 2 yksikössä Rikkidioksidi (SO 2 ) (µg/m³) Kokonaisleijuma (TSP) (µg/m³) µg(no 2 )/m 3 ) - kuukauden toiseksi suurin vuorokausiarvo - kuukauden tuntiarvojen 99.prosenttipiste -kasvillisuusvaikutusten perusteella annettu vuosiohjearvo - vuosikeskiarvo - vuoden vuorokausiarvojen 98. prosenttipiste Hengitettävät hiukkaset (PM10) (µg/m³) Haisevat rikkiyhdisteet (TRS) (µg(s)/m³) - kuukauden toiseksi suurin vuorokausiarvo 70 - kuukauden toiseksi suurin vuorokausiarvo 10 Hyväksyttäväksi mittausarvoksi vaaditaan hetkellisarvoja (Ympäristöministeriö 1986): - tuntikeskiarvo 45 min ajalta - vuorokausikeskiarvo 18 h " - vuosikeskiarvo 9 kk " - vuorokausiohjearvo/30d 22 d " - tuntiohjearvo/30d 75 % tuntikeskiarvoista Hajurikkiyhdisteille käytetään tässäkin kuten aiemmissakin raporteissa lisäksi viitteellisenä vertailuarvona EKI-tutkimusprojektin ehdottamaa tuntikeskiarvoa 10 µg(s)/m³ (Ympäristöministeriö 1991) sekä hajukynnyksen ylittymiseen viittaavaa tuntiarvoa yli 3 µg(s)/m³. 15

21 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk... Taulukko 7: Valtioneuvoston asetuksen (38/2011) mukaiset raja-arvot (liite 1). Epäpuhtaus Typpidioksidi (µg/m³) Keskiarvon laskenta-aika - 1 tunti - vuosi Raja-arvo µg/m Sallittujen ylitysten määrä vuodessa 18 - Rikkidioksidi - 1 tunti (µg/m³) - 24 tuntia Hengitettävät hiukkaset (µg/m³) Pienhiukkaset (µg/m³) - 24 tuntia kalenterivuosi kalenterivuosi 25 - Laskeumatulosten käsittelyssä on tuloksia verrattu Etelä-Karjalan taustatasoon ja valtioneuvoston tavoitetasoon. Laskeuman eri yhdisteiden Etelä-Karjalan taustatasoina on käytetty Suomen ympäristökeskuksen Kotaniemen havaintoaseman tuloksia vuosilta ja (Taulukko 8). Valtioneuvosto on antanut vain rikkilaskeumalle tavoitetasoarvon, joka on 300 mg/m 2 /a (valtioneuvosto 480/1996). Taulukko 8: Laskeuman Etelä-Karjalan taustatasoarvot Ruokolahdella Kotanieman havaintoasemalla mitattuna (SYKE). Ionien määritys tausta-asemalla on lopetettu vuonna 2004, joten niistä on käytettävissä aikaisempien vuosien keskiarvot. Laskeuma Sulfaattirikki mg S/m 2 /a Kotaniemi v Kotaniemi v Kotaniemi v Kotaniemi v Kotaniemi v Laskeuman ph 5,4 5,1 5,5 5,5 5,4 5,4 Fosfori mg/m 2 /a 11,3 11,3 13,4 7,7 18,2 12,4 Kalsium mg/m 2 /a Kokonaistyppi mg/m 2 /a Laskeuman ms/m johtokyky 1,18 1,43 1,03 1,12 1,21 1,19 Kloridi mg/m 2 /a Natrium mg/m 2 /a Keskiarvo (v ) (v ) (v ) (v ) 16

22 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk Ilmanlaatuindeksi Mittausverkon alueella ilmanlaatuindeksi laskettiin kaikilta mittauspisteiltä. Indeksilaskennassa olivat mukana TRS-yhdisteet, rikkidioksidi, typpidioksidi, PM10 ja PM2,5 sen mukaan miten niitä eri mittausasemilla mitattiin. Indeksin laskennassa kullekin epäpuhtauskomponentille määritetään oma aliindeksi tunneittain vertaamalla mitattua pitoisuutta annettuun ohjearvoon. Lopullinen mitatun tunnin indeksi on korkein ali-indekseistä. Epäpuhtauspitoisuuden ollessa sama kuin ohjearvo saa indeksi arvon 100. Tunneittain lasketuista indeksiarvoista laskettiin jokaiselle mittauspisteelle myös indeksin vuorokausikeskiarvo. Indeksin sanallisessa luonnehdinnassa on otettu huomioon terveydellisten vaikutusten lisäksi myös materiaali- ja luontovaikutukset. Indeksin määrittely on esitetty taulukoissa 9 ja 10. Taulukko 9: Indeksin määrittely. Ilmanlaatuindeksiarvo Ilmanlaadun Terveysvaikutukset Muut vaikutukset kuvaus hyvä tyydyttävä ei todettuja hyvin epätodennäköisiä lieviä luontovaikutuksia pitkällä aikavälillä välttävä epätodennäköisiä selviä kasvillisuus- ja huono materiaalivaikutuksia mahdollisia herkillä pitkällä aikavälillä yksilöillä 151- erittäin huono mahdollisia herkillä väestöryhmillä Taulukko 10: Indeksin laskennan raja-arvot (µg/m 3 ). Indeksiarvo PM10 1h PM2,5 1h TRS 1h SO 2 1h NO 2 1h Ilmanlaatuindeksitiedote julkaistiin Uutisvuoksi -lehdessä kaksi kertaa viikossa ja Etelä-Saimaa -lehdessä satunnaisesti ilmanlaatutilanteen mukaan. Ilmanlaatuindeksi ja mittaustulokset on luettavissa lähes reaaliajassa Ilmatieteen laitoksen ylläpitämältä valtakunnalliselta nettisivustolta osoitteesta Sivustolta löytyy ilmanlaatutiedotuksen lisäksi myös paljon muuta tietoa ilmanlaadusta. 17

23 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk TULOKSET 3.1 Säätiedot Tuloksien käsittelyssä on käytetty vuonna 2015 vain Imatran Rautionkylän sääaseman tietoja. Armilan sääaseman säätiedot olivat epäluotettavia, joten se uusittiin joulukuussa Vallitseva tuulensuunta vuonna 2015 oli sääaseman mukaan etelän suunnalta (kuva 9). Rautionkylässä lämpimin tuntiarvo mitattiin heinäkuussa +29 astetta ja kylmin tuntiarvo helmikuussa -17 astetta. Mittausverkon alueella suurimmat sademäärät mitattiin alkuvuodesta tammikuussa sekä loppuvuodesta joulukuussa. Ilmatieteenlaitoksen tilastojen mukaan vuosi 2015 oli ennätyksellisen lämmin suurimmassa osassa maata. Vuoden 2015 keskilämpötila oli 4,2 astetta, mikä on noin 1,9 astetta pitkän ajan keskiarvoa lämpimämpi. Koko maan tasolla tarkasteltuna ainoastaan kesä- ja heinäkuu olivat keskimääräistä kylmempiä. Suhteessa lämpimintä oli helmi-maaliskuussa ja marras-joulukuussa, jolloin koko maan keskilämpötila oli 4 6 astetta tavanomaista korkeampi. Joulukuun ylin lämpötila oli Kokemäellä ja Porissa 20. päivä mitattu 11,3 astetta. Tämä on uusi joulukuun lämpöennätys. Uusi vuosisade-ennätys mitattiin Puolangalla. Vuoden sademäärä vaihteli Pohjois-Lapin noin 500 ja Kainuun runsaan tuhannen millimetrin välillä. Alle pitkän ajan keskiarvojen jäätiin lähinnä maan kaakkoisosassa sekä Pohjois-Lapissa. Myrskypäiviä oli yhteensä 21, mikä on hyvin lähellä pitkän ajan keskiarvoa, joka on 19 myrskypäivää vuodessa. (Ilmatieteenlaitos ) 18

24 ILMANLAATU 2015: Imatra, Lappeenranta ja Svetogorsk... Kuva 9: Imatran Rautionkylän sääaseman tuulensuuntajakauma vuonna Taulukko 11: Imatran ja Lappeenrannan kuukausikeskilämpötilat, ja -sadannat vuonna Sadannan kuukausittaiset arvot taulukossa ovat Imatralla Rautionkylän mittauspisteeltä ja Lappeenrannasssa Pulpin ja Tirilän mittauspisteeltä. Lappeenranta Ilmatieteen laitos 1) keskiarvot v lämpötila ( C) sadanta (mm) Imatra Rautionkylä v lämpötila ( C) sadanta (mm) Lappeenranta Tirilä v sadanta (mm) Lappeenranta Pulp v sadanta (mm) tammi helmi maalis huhti touko kesä heinä elo syys loka marras joulu k.a ) Tilastoja Suomen ilmastosta 2012:1 Tilastoja Suomen ilmastosta , Ilmatieteen laitos 19

25 IMATRAN ILMANLAATU 2015: Haisevat rikkiyhdisteet (TRS) 3.2 IMATRAN ILMANLAATUTULOKSET VUONNA Imatran ilmanlaatu ilmanlaatuindeksillä kuvattuna vuonna 2015 Ilmanlaadun indeksiarvot laskettiin Imatralla vuonna 2015 kaikilta mittausasemilta, mutta paikallisissa lehdissä indeksiarvoista tiedotettiin vain Rautionkylän ja Mansikkalan mittausasemilta. Indeksin laskennassa käytettävät epäpuhtauskomponentit olivat molemmilla asemilla TRS-yhdisteet, rikkidioksidi, typpidioksidi ja PM10. Ilmanlaatuindeksi Imatran mittauspisteillä on esitetty kuvassa 10. Rautionkylässä ilmanlaatu oli ilmanlaatuindeksillä arvioituna 95 % mittausajasta hyvää, 4 % tyydyttävää ja 1 % välttävää. Huonoa tai erittäin huonoa ilmanlaatu ei ollut vuorokausi-indeksillä arvioituna ollenkaan. Rautionkylän ilmanlaatua heikensi eniten kohonneet hiukkaspitoisuudet kevätpölyn ja kaukokulkeuman aikana sekä Stora Enso Oyj:n Imatran tehtailta kulkeutuneet hajurikki- ja rikkidioksidipitoisuudet. Mansikkalan ilmanlaatu oli ilmanlaatuindeksillä arvioituna 88 % mittausajasta hyvää, 9 % tyydyttävää, 1 % välttävää, 1,7 % huonoa ja 0,3 % erittäin huonoa. Mansikkalassa eniten ilmanlaatuun vaikuttivat kevätkaudella liikenteestä peräisin olevat hiukkaspitoisuudet sekä kaukokulkeutuneet hiukkaset. Kuva 10: Imatran ilmanlaatu vuorokausi-indeksillä kuvattuna Rautionkylässä ja Mansikkalassa vuonna

26 IMATRAN ILMANLAATU 2015: Haisevat rikkiyhdisteet (TRS) Haisevat rikkiyhdisteet (TRS) Yleistä TRS-yhdisteitä mitattiin Imatralla vuonna 2015 kolmella mittauspisteellä: Rautionkylässä, Mansikkalassa ja Pelkolassa. Mittaukset on aloitettu Rautionkylässä vuonna 1987, Mansikkalassa vuonna 1998 ja Pelkolassa vuonna Vuoksenniskalla TRS-yhdisteitä on mitattu vuosina ja Imatrankoskella vuonna Tulokset Vuonna 2015 suurimmat TRS-pitoisuudet Imatralla mitattiin Rautionkylän ja Pelkolan mittauspisteillä (taulukko 12 ja kuvat 11 ja 13). Rautionkylän ja Pelkolan mittauspisteissä TRS-pitoisuudet olivat peräisin läheisiltä sellutehtailta: Rautionkylässä Stora Enso Oyj:n Imatran tehtailta (luoteistuulilla) ja Pelkolassa ZAO International Paper Svetogorskin tehtailta (etelätuulilla). Mansikkalan mittauspisteellä mitataan harvemmin kohonneita pitoisuuksia. Suurimmat pitoisuudet Mansikkalassa mitattiin kaakkoistuulilla (kuva 12). Taulukko 12: Imatran mittauspisteiden TRS-tunnusluvut vuonna Yli 3 µg(s)/m³ tuntikeskiarvoja pidetään hajutunteina. Valid-% = ajallinen edustavuus Rautionkylä Mansikkala Pelkola Ohjearvo vuosikeskiarvo (µg(s)/m³) suurin kuukausikeskiarvo (µg(s)/m³) suurin vuorokausikeskiarvo (µg(s)/m³) suurin vuorokausiohjearvoon verrattava tunnusluku 1) (µg(s)/m³) yli 10 µg(s)/m³ vuorokausikeskiarvojen määrä prosentteina, % (ja lukumäärä, kpl) (0) (0) (0) suurin tuntikeskiarvo (µg(s)/m³) yli 10 µg(s)/m³ tuntikeskiarvojen määrä 0,5 0,008 1,25 - prosentteina,% (ja lukumäärä, kpl) (44) (1) (109) yli 3 µg(s)/m³ tuntikeskiarvojen määrä 3,3 0,9 5,8 - prosentteina, % (ja lukumäärä, kpl) (289) (76) (509) valid-% ) kuukausien toiseksi suurimmista vuorokausikeskiarvoista suurin 21

27 IMATRAN ILMANLAATU 2015: Haisevat rikkiyhdisteet (TRS) Kuva 11: Rautionkylän, Pelkolan ja Mansikkalan TRS-yhdisteiden vuorokausikeskiarvot (µg(s)/m³) vuonna

28 IMATRAN ILMANLAATU 2015: Haisevat rikkiyhdisteet (TRS) Kuva 12: Imatran Rautionkylän, Pelkolan ja Mansikkalan mittauspisteiden TRS-pitoisuuksien (µg(s)/m³) tuulensuuntajakauma vuonna Rautionkylän sääaseman tuulensuunta, tuulennopeus 0,3 m/s, pitoisuusasteikko 0-5 µg(s)/m³. 23

29 IMATRAN ILMANLAATU 2015: Haisevat rikkiyhdisteet (TRS) Hajurikkiyhdisteiden vuorokausiohjearvo 10 µg(s)/m³ ei ylittynyt millään mittauspisteellä vuoden 2015 aikana (kuva 13). Vuorokausiohjearvoon verrattavat toiseksi suurimmat vuorokausikeskiarvot olivat Rautionkylässä 8 µg(s)/m³, Mansikkalassa 4 µg(s)/m³ ja Pelkolassa 6 µg(s)/m³. Suurimmat yksittäiset pitoisuudet mitattiin Rautionkylässä. Pelkolassa mitattiin kuitenkin eniten yli 10 µg(s)/m³ tuntipitoisuuksia. Rautionkylässä tuntipitoisuus 10 µg(s)/m³ ylittyi 0,5 % eli 44 tuntia, Pelkolassa 1,25 % eli 109 tuntia ja Mansikkalassa 0,008 % eli 1 tunti mittausajasta (taulukko 12). Kuva 13: Imatran mittauspisteiden TRS-yhdisteiden suurimmat tuntiarvot (µg(s)/m³) ja TRS-yhdisteiden kuukausien toiseksi suurimmat vuorokausikeskiarvot (µg(s)/m³) vuonna

30 IMATRAN ILMANLAATU 2015: Haisevat rikkiyhdisteet (TRS) Hajurikkiyhdisteiden pitoisuuksien lasku alkoi vuonna 1992 Stora Enso Oyj:n Imatran tehtaiden merkittävien prosessimuutosten seurauksena. Vuonna 2001 rakennetun Stora Enso Oyj:n Imatran sellutehtaiden uuden kuitulinjan ja hajukaasujen polttokattilan sekä vanhan kuitulinjan lopettamisen seurauksena TRS-pitoisuudet alenivat entisestään Rautionkylässä. Pelkolan mittauspisteellä TRS:n keskimääräiset tuntipitoisuudet ovat olleet koko 2000-luvun hieman suurempia kuin muilla Imatran mittauspisteillä (kuva 14). Kuva 14: Rautionkylän ja Pelkolan TRS-yhdisteiden vuosikeskiarvot ja tuntikeskiarvon 10 µg(s)/m³ ylittäneiden tuntikeskiarvojen osuudet vuosina

31 IMATRAN ILMANLAATU 2015: Haisevat rikkiyhdisteet (TRS) Taulukko 13: Rautionkylän TRS-yhdisteiden pitoisuustiedot vuodesta 1991 ja rajalla Pelkolan pitoisuustiedot vuodesta 1994 alkaen. Rautionkylän TRS:n tuntikeskiarvot on laskettu vuosina tuulensuunnilla , vuosina tuulensuunnilla ja vuodesta 2002 alkaen o (Stora Enso Oyj:n tuulensuunta). Pelkolan pitoisuudet on laskettu tuulensuunnilla o (ZAO Svetogorskin tuulensuunta). Tuulennopeus 0,3 m/s, Rautionkylän sääaseman tuulensuuntatiedoilla. Vuosi Rautionkylän TRS keskiarvo Stora Enson tehtaan tuulensuuntasektorilla Rautionkylän TRS tuntikeskiarvot yli 10 µg(s)/m³ prosentteina Stora Enson tehtaan tuulensuuntasektorilla Pelkolan TRS keskiarvo ZAO Svetogorskin tehtaan tuulensuuntasektorilla Pelkolan TRS tuntikeskiarvot yli 10 µg(s)/m³ prosentteina ZAO Svetogorskin tehtaan tuulensuuntasektorilla (µg(s)/m³) (µg(s)/m³) (µg(s)/m³) (µg(s)/m³) , , , ,7 1 0, ,3 1 0, ,2 1 0, ,9 1 2, ,2 3 5, ,7 3 7, ,7 5 12, ,2 5 18, ,3 7 22, ,7 1 10, , ,4 6 22, ,1 3 9, ,1 2 2, ,9 1 4, ,6 2 3, ,8 1 7, ,4 2 4, ,9 2 1, ,9 1 2, ,4 2 2, ,9 1 6,7 26

32 IMATRAN ILMANLAATU 2015: Rikkidioksidi (SO 2 ) Rikkidioksidi (SO 2 ) Yleistä Rikkidioksidia mitattiin Imatralla vuonna 2015 kolmella mittauspisteellä: Rautionkylässä, Mansikkalassa ja Pelkolassa. Jatkuvatoimiset mittaukset on aloitettu Rautionkylässä vuonna 1987, Mansikkalassa vuonna 1998 ja Pelkolassa Vuoksenniskalla mittauksia suoritettiin vuosina ja Imatrankoskella vuonna Imatralla rikkidioksidin merkittävimmät päästölähteet ovat Imatran ja Svetogorskin selluteollisuus sekä kaukokulkeuma. Tulokset Rikkidioksidipitoisuudet eivät ylittäneet valtioneuvoston antamia ohjearvoja eikä raja-arvoja. Rautionkylän pitoisuudet olivat suurempia kuin Pelkolan ja Mansikkalan mittauspisteellä (taulukko 14, kuva 15). Rikkidioksidin vuorokausipitoisuudet Rautionkylässä olivat 39 % vuorokausiohjearvosta ja tuntipitoisuudet 6 % tuntiohjearvosta (taulukko 15 ). Rautionkylässä mitattiin kaksi yksittäistä tuntiraja-arvon (350 µg/m³) numeerisarvon ylitystä (647 µg/m³ ja 392 µg/m³). Ylityksiä saa vuodessa olla 24 kertaa. Taulukko 14: Imatran mittauspisteiden rikkidioksidin tunnusluvut vuonna Validiteetti-% = ajallinen edustavuus. Rautionkylä Mansikkala Pelkola Ohjearvo/ Raja-arvo (sallittu ylitysten lukumäärä) vuosikeskiarvo (µg/m³) ) /- suurin vuorokausiohjearvoon verrattava /- tunnusluku 1) (µg/m³) suurin vuorokausikeskiarvo (µg/m³) suurin tuntiohjearvoon verrattava /- tunnusluku 2) (µg/m³) suurin tuntiarvo (µg/m³) tuntiraja-arvoon verrattava tunnusluku (µg/m³) 25. suurin arvo 4) ja ylitysten lukumäärä (kpl) vuorokausiraja-arvoon verrattava tunnusluku (µg/m 3 ) 4. suurin arvo 5) ja ylitysten lukumäärä (kpl) Validiteetti-% (2) 6 (0) 10 (0) 4 (0) 23 (0) 7 (0) -/350 (24) -/125 (3) 1) suurin kuukausien toiseksi suurimmista vuorokausikeskiarvoista, 2) suurin kuukausien tuntikeskiarvojen 99 % arvoista, 3) vuosiraja-arvo kasvillisuusvaikutusten perusteella, 4) 25.s suurin tuntikeskiarvo, sallittuja raja-arvon numeerisarvon ylityksiä 24 kpl, 5) 4.s suurin vuorokausikeskiarvo, sallittuja raja-arvon numeerisarvon ylityksiä 3 kpl 27

33 IMATRAN ILMANLAATU 2015: Rikkidioksidi (SO 2 ). Kuva 15: Imatran mittauspisteiden rikkidioksidin kuukausikeskiarvot (µg/m³) ja tuntiohjearvoon (250 µg/m³) verrattavat pitoisuudet (µg/m³) vuonna Kuva 16: Imatran Rautionkylän mittauspisteen rikkidioksidin vuorokausikeskiarvot (µg/m³) vuonna

34 IMATRAN ILMANLAATU 2015: Rikkidioksidi (SO 2 ). Taulukko 15: Imatran vuoden rikkidioksidin pitoisuuksien osuus ohje- ja raja-arvoista (%). Vertailussa on käytetty suurimpia ohjearvojen vertailulukuja. (Mansikkalasta tuloksia on vain 65% mittausajasta v. 2004, joten ohje- ja raja-arvovertailua ei ole voitu silloin tehdä.) Vuosi Tuntiohje- arvosta, % Vuorokausiohjearvosta, % Tuntiraja- arvosta, % 1) Vrk-raja- arvosta, % 2) Raution- Mansik- Pelkola Raution- Mansik- Pelkola Raution- Mansik- Pelkola Raution- Mansik- Pelkola kylä kala kylä kala ) raja-arvoa verrattu vuoden 25.suurimpaan tuntiarvoon, koska ylityksiä sallitaan 24 kpl, 2) raja-arvoa verrattu vuoden 4.suurimpaan vuorokausiarvoon, koska ylityksiä sallitaan 3 kpl kylä kala kylä kala Rikkidioksidipitoisuuksien tuulensuuntajakaumista on havaittavissa, että Pelkolassa ulkoilman laatuun vaikuttavat Svetogorskin sellutehtaan päästöt (etelätuulilla). Mansikkalassa SO 2 -pitoisuustasoon vaikuttaa lähinna kaukokulkeuma (kaakkoistuulet) ja läheiset kaupungin lämpölaitokset. Rautionkylän lähin päästölähde on Stora Enso Oyj:n Imatran tehtaat (pohjoistuulet), joskin etelästä tuleva kaukokulkeuma on myös nähtävissä (kuva 17). 29

35 IMATRAN ILMANLAATU 2015: Rikkidioksidi (SO 2 ). Kuva 17: Imatran Rautionkylän, Pelkolan ja Mansikkalan mittauspisteiden rikkidioksidipitoisuuksien (µg/m³) tuulensuuntajakauma vuonna Rautionkylän tuulensuunta, tuulennopeus 0,3 m/s, pitoisuusasteikko 0-7 µg/m³ 30

36 IMATRAN ILMANLAATU 2015: Rikkidioksidi (SO 2 ). Rautionkylässä vuositason rikkidioksidipitoisuudet ovat olleet viimeisen kymmenen vuoden aikana keskimäärin samalla tasolla. Muutamana vuotena on Rautionkylässä mitattu hetkittäin korkeita rikkidioksidipitoisuuksia häiriöpäästöjen takia. Svetogorskin tehtaiden uudistukset näkyvät Pelkolan mittauspisteen SO 2 -pitoisuuksien vähenemisenä vuodesta 1997 alkaen. Viimeisen reilun 10 vuoden aikana Pelkolan rikkidioksidipitoisuudet ovat pysyneet lähes muuttumattomina (kuvat 18-19). Kuva 18: Imatran Rautionkylän ja Pelkolan rikkidioksidin vuosikeskiarvot ja suurimmat 99 % tuntiarvot vuosina Kuva 19: Imatran Rautionkylän, Mansikkalan ja Pelkolan mittauspisteiden rikkidioksidin tuntiraja-arvoon verrannolliset tunnusluvut (25. suurimmat arvot) vuosina

37 IMATRAN ILMANLAATU 2012: Typenoksidit (NO 2 ja NO) Typenoksidit (NO 2 ja NO) Yleistä Typenoksideja eli NO 2 - ja NO-pitoisuuksia mitattiin Imatralla vuonna 2015 kolmessa mittauspisteessä: Rautionkylässä, Mansikkalassa ja Pelkolassa. Rautionkylässä mittaukset ovat alkaneet vuonna 1992, Pelkolassa ja Mansikkalassa vuonna Imatrankoskella typenoksideja on mitattu vuosina Tulokset Typenoksidien pitoisuudet eivät ylittäneet valtioneuvoston ohje- tai raja-arvoja (taulukko 16, kuvat 20-21). Typpidioksidin vuosikeskiarvo oli Rautionkylässä 8 µg/m 3, Mansikkalassa 10 µg/m 3 ja Pelkolassa 10 µg/m 3. Kasvillisuusvaikutusten perusteella valtioneuvosto on päätöksessään (480/96) antanut typenoksideille yhteisen vuosiohjearvon 30 µg(no 2 )/m³ (NO 2 +NO), joka ei ylittynyt vuonna 2015 millään mittauspisteellä. Liikenteestä aiheutuvaa typpimonoksidia oli kokonaistyppitasosta Rautionkylässä 27 %, Mansikkalassa 23 % ja Pelkolassa 33 %. Taulukko 16: Imatran mittauspisteiden typenoksidien (NO ja NO 2 ) tunnusluvut vuonna Rautionkylä Mansikkala Pelkola Ohjearvo/ Raja-arvoNO 2 :lle (sallittu ylitysten lukumäärä) vuosikeskiarvo (µg/m³) NO NO 2 NO NO 2 NO NO NO 2 + NO =30 suurin kuukausikeskiarvo (µg/m³) suurin vuorokausikeskiarvo (µg/m³) suurin vuorokausiohjearvoon /- verrattava tunnusluku 1) (µg/m³) suurin tuntikeskiarvo (µg/m³) suurin tuntiohjearvoon /- verrattava tunnusluku 2) (µg/m³) tuntiraja-arvoon verrattava tunnusluku (µg/m³), ylitysten - 44 (0) - 75 (0) - 72 (0) -/200 (18) 3) lukumäärä (kpl) 3) vuosiraja-arvo (µg/m³) /40 valid % ) suurin kuukausien toisiksi suurimmista vuorokausikeskiarvoista, 2) suurin kuukausien 99 % arvoista, 3)vuoden 19. korkein arvo, sallittujen ylitysten lkm 18 kpl /- 32

38 IMATRAN ILMANLAATU 2012: Typenoksidit (NO 2 ja NO) Kuva 20: Imatran mittauspisteiden NO 2 vuorokausikeskiarvot (µg/m 3 ) vuonna Kuvat 21: Imatran mittauspisteiden typpidioksidin kuukausikeskiarvot ja typpidioksidin kuukausien 99 % tuntikeskiarvot (µg/m 3 ) vuonna Typpidioksidin pitoisuudet olivat Mansikkalassa % ohjearvoista ja % raja-arvoista, Pelkolassa % ohjearvoista ja % raja-arvoista ja Rautionkylässä % ohjearvoista ja % raja-arvoista (taulukko 17). Mansikkalassa pitoisuuksiin vaikuttaa isoihin marketteihin suuntautuva liikenne sekä erityisesti vuoden 2014 ja 2015 uuden Prisman työmaan liikenne. Pelkolassa eniten pitoisuuksien vaihteluun on vaikuttanut Venäjälle suuntautuva auto- ja rekkaliikenne. Typenoksidien 33

39 IMATRAN ILMANLAATU 2012: Typenoksidit (NO 2 ja NO) pitoisuuksille on tyypillistä ajallinen vaihtelevuus liikennemäärien mukaan varsinkin kaupunkien keskustoissa ja vilkkaasti liikennöityjen teiden varsilla sekä myös vuodenajan mukaan. Teollisuuden NO x - päästöt eivät näy mittauksissa niin selvästi kuin liikenteen päästöt. Taulukko 17: Imatran mittauspisteiden NO 2 -pitoisuudet verrattuna ohjearvoihin ja raja-arvoihin vuosina (Vuonna 2004 Rautionkylästä tuloksia on vain 69% mittausajasta, joten ohje- ja rajaarvovertailua ei ole voitu silloin tehdä.) Vuosi tuntiohjearvosta % vuorokausi- ohjearvosta % tuntiraja-arvosta % 1) vuosiraja- arvosta % Raution- Mansik- Pelkola Raution- Mansik- Pelkola Raution- Mansik- Pelkola Rautio- Mansik- Pelkola kylä kala kylä kala ) sallittuja ylityksiä 18 kpl, verrattu 19. suurimpaan tuntiarvoon kylä kala nkylä kala Imatran NO 2 -pitoisuuksissa ei ole vuositasolla tapahtunut merkittäviä muutoksia vuosien mittaushistorian aikana (kuva 23). Imatran liikekeskusalueella Mansikkalassa sekä Suomen ja Venäjän rajalla Pelkolassa pitoisuudet ovat olleet korkeampia kuin Rautionkylässä. Mansikkalan mittauspiste on aikaisemmin ollut liikenneperäisin mittauspisteistä, mutta myös Pelkolassa liikenteen vaikutus näkyy mittaustuloksissa (taulukko 17, kuva 23). Kuvassa 22 on esitettynä Rautionkylän, Pelkolan ja Mansikkalan mittauspisteiden 34
