NUOTTASAAREN TEHDASALUE Nuottasaarentie, Oulu

Transkriptio

1 Suunnitelmasta on poistettu tietoja Julkisuuslaki (621/1999), 24 1 mom., kohta 8 ja kohta 20 Ulkoinen pelastussuunnitelma Päivitetty NUOTTASAAREN TEHDASALUE Nuottasaarentie, Oulu

2 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 2 (32) Sisältö 1. SUUNNITTELUN SÄÄDÖSTAUSTA SEKÄ SUUNNITELMAN PÄIVITYS JA JAKELU SUUNNITELMATIEDOT SUUNNITELMAN JAKELU JA NÄHTÄVILLÄ PITÄMINEN TARKISTUKSET, PÄIVITYKSET JA MUUTOKSET YLEISTIEDOT TEOLLISUUSALUEESTA TOIMINNAN JA YMPÄRISTÖN KUVAUS ONNETTOMUUSVAARAN KUVAUS NUOTTASAAREN TEOLLISUUSALUEESTA AIHEUTUVA ONNETTOMUUSVAARA VÄESTÖLLE NUOTTASAAREN TEOLLISUUSALUEEN TOIMIJOIDEN YHTEYSTIEDOT PÄÄSY NUOTTASAAREN TEOLLISUUSALUEELLE PÄÄSY TEHDASALUEELLE PÄÄSY TEHDASALUEEN RAKENNUKSIIN PÄÄSY PALOILMOITTIMILLE JA SPRINKLERIKESKUKSILLE PÄÄSY PALOVESIPUMPPAAMOON HÄLYTYSJÄRJESTELMÄT JA PELASTUSLAITOKSEN TOIMINTAA HELPOTTAVAT LAITTEET AVAINSYLINTERIT PALOILMOITINLAITTEISTOT PALOVESIJÄRJESTELMÄ PROSESSIEN TURVALAITTEET PELASTUSTOIMEN NÄKÖKULMASTA KEMIKAALISÄILIÖT (JOIHIN VOI LIITTYÄ SUURONNETTOMUUSVAARA) KEMIKAALIEN LASTAUS- JA PURKUPAIKAT MAAPERÄ, VALUMA-ALTAAT JA ÖLJYNEROTUS NUOTTASAAREN TOIMIJOIDEN VALMIUS HÄTÄTILANTEISSA HENKILÖSTÖN VALMIUDET KALUSTOLLISET VALMIUDET PELASTUSTOIMEN HÄLYTYSVASTEET NUOTTASAAREN ONNETTOMUUKSISSA PELASTUSTOIMEN ERITYISKALUSTO NUOTTASAAREN ONNETTOMUUKSISSA YHTEISTOIMINTAVIRANOMAISTEN JA MUIDEN TOIMIJOIDEN HÄLYTYKSET TEHTÄVÄLAJEITTAIN MUUT MAHDOLLISET TOIMIJAT PELASTUSTOIMINNAN JOHTAMINEN SUURONNETTOMUUSTILANTEISSA VIESTILIIKENNE LÄÄKINNÄLLINEN PELASTUSTOIMINTA TIEDOTTAMINEN ONNETTOMUUSHARJOITUKSET Päivitetty

3 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 3 (32) LIITTEET Operatiiviset toimintaohjeet ovat salassa pidettäviä. Vastaavat liitettä 1 ja 2, josta on poistettu salassa pidettäviä tietoja ja ovat siten julkisia. Julkisuuslaki (621/1999), 24 1 mom., kohta 8 Liite 1 Liite 2 Liite 3 Liite 4 Liite 5 Liite 6 Liite 7 Tarkistuslista Nuottasaaren alueen onnettomuuksissa Toimintaohje Kloorivuoto Akzon kennosalissa tai klooridioksidiveden siirtolinjan vuoto Toimintaohje Klooridioksidiveden varastosäiliövuoto Toimintaohje Styreenin varastosäiliövuoto ja palo (soveltuu mm. raakatärpätin tai mäntypien säiliöpaloon) Toimintaohje Styreenin laivalinjan vuoto laivapurun yhteydessä Toimintaohje Akryylinitriilin varastosäiliön vuoto ja palo Toimintaohje Nestekaasun (propaani) tai butadieenin varastosäiliön vuoto ja palo (mahdollinen bleve-ilmiö) Nuottasaaren aineistot Päivitetty

4 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 4 (32) 1. SUUNNITTELUN SÄÄDÖSTAUSTA SEKÄ SUUNNITELMAN PÄIVITYS JA JAKELU 1.1. Suunnitelmatiedot Tämä ulkoinen pelastussuunnitelma on Oulu-Koillismaan pelastuslaitoksen suunnitelma Nuottasaaren tehdasalueella tapahtuvien suuronnettomuuksien varalta. Suunnitelmassa huomioidaan Nuottasaaressa toimivien Stora Enso Oyj:n, Arizona Chemical Oy:n, Akzo Nobel Finland Oy:n ja Synthomer Finland Oy:n tuotantolaitokset ja suuronnettomuusriskit. Suunnitelman tarkoituksena on varmistaa mahdollisimman tehokkaat pelastustoimet erilaisissa onnettomuus- ja vaaratilanteissa työturvallisuutta unohtamatta. Suunnitelma on tehty suuronnettomuuksien näkökulmasta, mutta se palvelee myös pienempiä onnettomuus- ja vaaratilanteita. On kuitenkin huomattava suunnitelmassa ei ole toimintaohjeita kaikkiin tilanteisiin. Esim. pelastuskomppaniaa edellyttävien tulipalojen perusoperaatiomalli on hallittava myös ilman suunnitelmaa (operatiivinen päällystö). Suunnitelma on laadittu yhteistyössä Nuottasaaren tehdasalueen tuotantolaitosten/yritysten kanssa. Pelastustoimen yhteistoimintaviranomaiset ovat tarpeellisilta osin osallistuneet suunnitelman laadintaan. Suunnitelman perustuu pelastuslain (379/2011) 48 :ään sekä SM:n asetukseen erityistä vaaraa aiheuttavien kohteiden ulkoisista pelastussuunnitelmista (612/2015). Alueen tuotantolaitokset (SE, AZ, AKZO, SF) ovat laatineet vaarallisten aineiden käsittelystä ja varastoinnista asetuksen 685/2015 (valtioneuvoston asetus vaarallisten kemikaalien käsittelyn ja varastoinnin valvonnasta) 14 :n mukaiset turvallisuusselvitykset ja 17 :n mukaiset sisäiset pelastussuunnitelmat. Eforalla, Maintpartnersilla ja Oulun satamalla ei ole kyseistä suunnitteluvelvoitetta Nuottasaaren tehdasalueella. Ulkoisen pelastussuunnitelman laatimisvelvoitteen aiheuttavat alueella varastoitavat kemikaalit, joita ovat mm. klooridioksidivesi ( m 3 ), akryylinitriili ( m 3 ), butadieeni ( m 3 ), styreeni ( m 3 ), nestekaasu ( m 3 ) ja suolahappo ( m 3 ). Lisäksi on joitain prosesseissa esiintyviä kaasuja, joille ei ole merkittäviä varastosäiliöitä. Näitä ovat mm. kloori, klooridioksidi, vety ja happi. Ulkoinen pelastussuunnitelma toimii koulutuksen apuvälineenä ja muistin tukena onnettomuustilanteessa. Operatiivisen päällystön (OKP30, OKP31 ja OKP20) on tunnettava tehdasalueilla toteutettavat sammutus- ja pelastustoiminnan periaatteet ilman suunnitelmaa. Tietoja on poistettu. Julkisuuslaki (621/1999), 24 1 mom., kohdat 8 ja 20 Ulkoisen pelastussuunnitelman laatimisesta ja ylläpitämisestä vastaavaa Vastuuhenkilö ja organisaatio Riskienhallintapäällikkö Tomi Honkakunnas Oulu-Koillismaan pelastuslaitos PL 21, Oulun kaupunki Yhteystieto p tomi.honkakunnas@ouka.fi Suunnitelman hyväksyntä Paikka ja pvm Allekirjoitus Pelastusjohtaja Petteri Helisten Riskienhallintapäällikkö Tomi Honkakunnas

5 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 5 (32) 1.2. Suunnitelman jakelu ja nähtävillä pitäminen Suunnitelman Henkilö, virasto, laitos pvm osat Kaikki Pelastuslaitos, riskienhallinta Kaikki Pelastuslaitos, pelastustoiminnan johto Kaikki PSAVI Suunnitelmarunko ja sisällysluettelossa mainitut liitteet KEMU-rekisteri Kaikki Toiminnanharjoittajat Tietoja on pelkistetty. Julkisuuslaki (621/1999), 24 1 mom., kohta 8 Ulkoinen pelastussuunnitelma tai sen osat on jaettu luettelossa nimetyille henkilöille/ paikkoihin. Jokainen on omalta osaltaan velvollinen perehtymään onnettomuustilanteiden varalta suunniteltuihin tehtäviinsä. Jokainen on osaltaan velvollinen huolehtimaan, että suunnitelma tai sen osat eivät päädy asiattomien käsiin. Nähtävillä pitäminen Suunnitelma on asetuksen 612/2015 :n 4 mukaisesti nähtävillä pelastuslaitoksen riskienhallintapäällikön toimistossa (Pelastuslaitoksen hallinnon toimitilat, Kiviharjunlenkki 1 E, Oulu). Esittelyajasta on sovittava etukäteen. Asetuksen 612/2015 :n 5 mukainen tiedote on luettavissa pelastuslaitoksen internetsivuilla. Tiedote on myös tässä Tarkistukset, päivitykset ja muutokset Pvm Toimenpide Muutoskohta Allekirjoitus Suunnitelman valmistuminen Koko asiakirja Suunnitelman päivitys Koko asiakirja Tämä suunnitelma päivitetään yhteystietojen osalta vuosittain heinäkuussa. Koko suunnitelma kaikkine osineen tarkistetaan kolmen vuoden välein heinäkuussa. Muita päivityksiä ja muutoksia tehdään tarvittaessa. Suunnitelmaan tehdyt muutokset on toimitettava tarvittavilta osiltaan kaikkien pelastustoimintaan osallistuvien viranomaisten tietoon. Suunnitelman viimeisin versio kaikkine päivityksineen on pelastuslaitoksella riskienhallinnan ja operatiivisen pelastustoiminnan käytettävissä. Tietoja on pelkistetty. Julkisuuslaki (621/1999), 24 1 mom., kohta 8

6 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 6 (32) 2. YLEISTIEDOT TEOLLISUUSALUEESTA 2.1. Toiminnan ja ympäristön kuvaus Aluekartta, Opaskartta, Ovikartta Etäisyyksiä tehdasalueelta Toiminta ja varastot Pinta-alaltaan 160 hehtaarin suuruinen Nuottasaaren tehdasalue sijaitsee Oulujoen suistossa noin 1,5 kilometriä lounaaseen Oulun kaupungin ydinkeskustasta. Tehdasalueella työskentelee kaikkiaan noin 1200 henkilöä, joista arkisin samanaikaisesti noin 800 henkilöä. Tämän lisäksi alueella voi olla ulkopuolisten urakoitsijoiden palveluksessa olevia henkilöitä ja vierailijoita. Kaikki tehtaat toimivat ympärivuorokautisesti. Tuotantolaitoksia ovat: - Stora Enso Oyj Stora Enson Oyj:n Oulun tehtaaseen kuuluu voimalaitos, sellutehdas, hienopaperikonelinjat (2 kpl) ja arkittamo. Oulun tehtaan tuotteita ovat mm. taidepainopaperi ja täysvalkaistu havusellu. Tehdasalueen keskeiset vaaralliset aineet ovat klooridioksidin vesiliuos ja nestekaasu. Klooridioksidivesi johdetaan sellutehtaalle putkilinjaa pitkin Akzo Nobel Finland Oy:ltä. Nestekaasu tuodaan tehdasalueelle säiliöautoilla, joista se puretaan maanpäällisiin varastosäiliöihin (2 kpl). Nestekaasua käytetään paperitehtailla.

7 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 7 (32) Nuottasaaren tehdasalueen palo- ja aluesuojelu ja tehdaspalokunta toimivat Stora Enson (palo- ja aluesuojelupäällikön, ENSO P1) alaisuudessa. Palo- ja aluesuojelusta ja tehdaspalokunnasta on kerrottu tarkemmin kohdassa 6.1 ja Akzo Nobel Finland Oy Akzo Nobel Finland Oy Oulun tehdas tuottaa sellun ja paperin valmistuksessa sekä vesien käsittelyssä tarvittavia kemikaaleja. Päätuotteita ovat natriumkloraatti, suolahappo, natriumhydroksidi, klooridioksidi sekä vesikemikaalina käytettävä polyalumiinikloridi (PAC). Muita tuotteita ovat natriumhypokloriitti ja natriumaluminaatti. Lisäksi tuotannossa syntyy sisäiseen käyttöön klooria ja vetyä. - Arizona Chemical Oy Arizona Chemical Oy:n Oulun tehtaan toiminta perustuu sulfaattiselluloosan valmistuksessa syntyvän raakamäntyöljyn tislaukseen sekä tislaustuotteiden jatkojalostukseen. Oulun tuotantolaitokset ovat mäntyöljyn tislaamo sekä hartsijalostetehdas. Tuotannon vaarallisista aineista merkittävin on raakatärpätti, jota varastoidaan yhdessä varastosäiliössä. - Synthomer Finland Oy Synthomer Finland Oy Oulun tehdas valmistaa paperin päällystyksessä käytettäviä latekseja. Tuotannon raaka-aineina on myös vaarallisia aineita, joista merkittävimmät ovat styreeni, butadieeni, akryylinitriili ja akryylihappo. Styreeni tuodaan laivalla Nuottasaaren satamaan, josta se pumpataan tehdasalueen styreenisäiliöihin. Akryylinitriili ja akryylihappo tuodaan maanteitse säiliökonteilla. Butadieeni kuljetetaan tehtaalle rautateitse. Tehdasalueella on butadieenia varten kolme varastosäiliötä ja akryylinitriilille on yksi varastosäiliö. Alueella toimii myös laboratoriopalveluita tuottava Nab Labs Oy ja kunnossapitopalveluita tuottava Efora Oy ja Maintpartners Oy. Nuottasaaren sataman laiturit omistaa Oulun Satama. Tehdasalueen välittömässä läheisyydessä sijaitsevat mm. Oritkarin, Vihreäsaaren ja Nuottasaaren satamat sekä Hollihaan venesatama. Puolen kilometrin säteellä tehdasrakennuksista asuu noin 250 ihmistä ja kilometrin säteellä noin 2350 ihmistä. Työpaikkoja on 500 metrin säteellä tehdasalueesta noin 1300 ja kilometrin säteellä noin Puolen kilometrin etäisyydellä tehdasalueesta ei ole kokoontumistiloja tai hoito- ja huoltolaitoksia. Kilometrin etäisyydellä on Pikku-Iikan päiväkoti (800 m), Nuottasaaren koulu (950 m) sekä Heinäpään palloiluhalli (950 m) ja jalkapallokentät ( m). Nuottasaaren tehdasalue ei ole luokiteltu pohjavesialueeksi. Asemakaavassa alue on merkitty teollisuusalueeksi (T kem tai T). Alue on aidattu. Alueelle pääsystä on kerrottu tarkemmin kohdassa 4. Vaarallisten kemikaalien teollista käsittelyä ja varastointia valvoo TUKES.

8 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 8 (32) Kuva. Kokoontumis- ja liikerakennusten ja asuinrakennusten etäisyys nuottasaaren tehdasalueesta Kemikaalikuljetukset Nuottasaaren tehtaiden tuottamat kemikaalit ja niiden raaka-aineet kuljetetaan tehtaalle/ tehtaalta säiliöauto-, juna- ja laivakuljetuksina. Maantiekuljetusten määrä on useita tuhansia yksiköitä vuosittain, päivätasolla yksikköä. Junakuljetukset ovat viikoittaisia ja laivakuljetukset kuukausittaisia. Kuljetukset painottuvat arkipäiviin, mutta jatkuvat katkeamattomana ympäri vuorokauden. Kemikaalien purku- ja lastauspaikoista on kerrottu tarkemmin kohdassa 5.6. Kemikaalikuljetuksissa poikkeuksena on Kemiran tehdasalueella sijaitsevan Air Liquide Finland Oy:n ja Stora Enson välinen happiputki. Happiputkesta ja siihen liittyvistä turvallisuusjärjestelyistä on kerrottu tarkemmin Laanilan teollisuuspuiston ulkoisessa pelastussuunnitelmassa. HOX! Hapen siirto putkilinjaa pitkin on keskeytetty kesä-syksy 2015 välisen ajan. Jatkosta päättävät syksyllä. Toistaiseksi happi säiliöautokuljetuksina Laanilasta Nuottasaareen (noin yksi kuorma vuorokaudessa) /THo

9 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 9 (32) Kuva. Vaarallisten aineiden kuljetusreitit tehdasalueelle ja tehdasalueelta

10 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 10 (32) 2.2. Onnettomuusvaaran kuvaus Nuottasaaren teollisuusalueen merkittävimmät suuronnettomuusuhat liittyvät vaarallisten kemikaalien varastointiin ja kuljetukseen tai siirtoon putkisiltoja pitkin tehtaiden välillä. Onnettomuus voi olla räjähdys, tulipalo, vaarallisen kemikaalin vuoto tai näiden yhdistelmä. Onnettomuus voi aiheuttaa vaaraa tehdasalueen lähiympäristölle. Seuraavassa taulukossa on esitetty suuronnettomuusuhat on arvioitu pelastuslaitoksen toimesta sekä poimittu Nuottasaaressa toimivien tehtaiden turvallisuusselvityksistä ja sisäisistä pelastussuunnitelmista. Onnettomuusuhista on koostettu toimintaohjeliitteet sammutus-, pelastus- ja torjuntatoimia varten (liitteet 1-7). Prosessi Skenaario Vaaraalue (m) AKZO 50/300 Klooriprosessi AKZO Klooridioksidiprosessi (klooridioksidiveden varastointi) AKZO Klooridioksidiprosessi (suolahapon varastointi) SYNTHOMER Styreenin varastointi (AZ: raakatärpätin ja mäntypien varastointi) SYNTHOMER Styreenin purku laivasta SYNTHOMER Akryylinitriilin varastointi SYNTHOMER Butadieenin purku ja varastointi STORAENSO Nestekaasun varastointi STORA ENSO Nestekaasun varastointi Suuri putkistovuoto kloorikaasun siirtolinjaan kennosali 3:ssa (vuoto n. 0,63 kg/s, kesto noin 3 min) Klooridioksidiveden (noin x g/ltr) massiivinen säiliövuoto () klooridioksidin varastorakennuksessa Huom! Klooridioksidille ei ole YKnumeroa (ainetta ei saa kuljettaa) Suolahapon (33 %) varastosäiliön ( m 3 ) vuoto Styreenisäiliön ( m 3 ) juuriventtiilin irtoaminen ja suuri styreenivuoto varastosäiliöiden valuma-altaaseen. Vuodon syttyminen. Styreenin laivalinjan massiivinen vuoto laivapurun yhteydessä (purkuvolyymi n. 200 m 3 /h, putkistotilavuus noin 20 m 3 ). Akryylinitriilin laippavuoto Akryylinitriilisäiliön valuma-altaaseen. Butadieenisäiliön ( m 3 ) tai Propaanisäiliön ( m 3 ) jalusta painuu säiliön sisään butadieenin/propaanin purun yhteydessä (ulkopuolinen ruostuminen eristeiden sisässä). Butadieeni-/propaanivuoto. Nestekaasun säiliörekan palo nestekaasun purkupaikalla ja 20 ERPG 1 maks. 500 m 50/300 AEGL2 (3PPM) / m 50/300 AEGL3 / AEGL2 Palossa 3 kw/m m 50 AEGL2 50/150 ERPG2 /700 Butad. 50/100 AEGL3 Palossa (bleve) > 32 kw/m m Palossa (bleve) 700 Vaarat Kennosalirakennuksen sisätiloihin erittäin voimakas klooripitoisuus. Myös ulos, tehdasalueen lähialueille, voimakkaita klooripitoisuuksia. Klooridiksidivettä vuotaa varastorakennuksen lattialle ja sieltä piha-alueelle (ei allastusta). Alueelle erittäin voimakkaat klooridioksidipitoisuudet. Välitön vaara tuulen alapuolella jopa metriä. Suolahappoa vuotaa varaston lattialle/piha-alueelle (ei riittävää allastusta). Alueelle voimakkaat kloorivetypitoisuudet. Välitön vaara tuulen alapuolella jopa 500 metriä. Raju tulipalo, jonka lämpösäteily aiheuttaa vaaraa tehdasalueen muille kemikaalisäiliöille (vallitilapalon 3 kw/m 2 raja 110 metriä). Vallitila voi tulvia yli. Ympäristövahinko. Jopa kymmenien kuutiometrien vuoto syreenisäiliöiden ja kemikaalilaiturin välillä. Syttymisvaara. Ympäristövahinko. Varastosäiliön lähialueilla syttymisvaara. Vaara butadieenivaunuille ja butadieenin varastosäiliöille. Akryylinitriilin höyryistä terveysvaaraa jopa 700 metrin etäisyydelle tuulen alapuolella. Vuoto aiheuttaa syttymisvaaran vuodon läheisyydessä (syttyminen, bleve, domino). Vuotava butadieeni aiheuttaa terveysvaaraa tuulen alapuolisilla alueilla. Säiliörekan lastin räjähdysvaara (bleve), josta vaarana nestekaasun varastosäiliöiden ( tn) vaurioituminen (palo bleve). Toimintaohje Liite 1 ja 2 OVA-ohje T2h YK1017 Liite 1 ja 3 OVA-ohje Sovella: Liite 1, 2 ja 3 OVA-ohje T8b YK1789 Liite 1 ja 4 OVA-ohje T3a YK2055 Liite 1 ja 5 OVA-ohje T3a YK2055 Liite 1 ja 6 OVA-ohje T3c YK1093 Liite 1 ja 7 OVA-ohje T2g YK1010/ YK 1965 Sovella: Liite 1 ja 7 OVA-ohje T2g YK1965

11 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 11 (32) Nuottasaaren tehdasalueella on myös muita suuronnettomuuden vaaraa aiheuttavia kohteita/toimintoja, mutta edellisessä taulukossa on merkittävimmät. Onnettomuusskenaarioista laaditut toimintaohjeliitteet tukevat pelastustoiminnan käynnistämistä ja tilanteen johtamista muiden ohjeiden ja tietolähteiden ohella. Näitä ovat mm. - Pelastuslaitoksen ohjeet: o o o o Pelastustoiminnan johtaminen Pelastusjoukkueen ja -komppanian johtamisen yleisohje (ns. OKP30 yleisohje) Pelastustoiminnan viestiohje (Virve) (ei julkinen) Johtokeskuksen työjärjestys (ei julkinen) Suunnitelmat ja ohjeet ovat salaisia. Julkisuuslaki (621/1999), 24 1 mom., kohta 8 - Tuotantolaitosten turvallisuusselvitykset ja sisäiset pelastussuunnitelmat liitteineen. - OVA-ohjeet, TOKEVA-ohjeet, Opas vaarallisten aineiden onnettomuustilanteiden pelastustoimintaan, jne 2.3. Nuottasaaren teollisuusalueesta aiheutuva onnettomuusvaara väestölle Nuottasaaren teollisuusalueella tapahtuva suuronnettomuus voi aiheuttaa vaaraa sekä tehdasalueen työntekijöille että lähialueen väestölle. Suurimman uhkan aiheuttaa terveydelle vaarallisten aineiden päästöt kuljetus- tai varastosäiliöistä (kloori, klooridioksidi, kloorivety, akryylinitriili, butadieeni) sekä palavien kaasujen (butadieeni, nestekaasu) kuljetus- tai varastosäiliöiden palo/räjähdys (säteilylämpö, heitteet ja savukaasut). Onnettomuuden aiheuttaessa välitöntä vaaraa suurelle määrälle ihmisiä, varoitetaan väestöä yleisellä vaaranmerkillä, vaaratiedotteilla, kuulutuslaitteistoilla ja tehostettuna onnettomuustiedotuksena (yhteistyö tiedotusvälineiden kanssa). Onnettomuuksilta suojautumiseen riittää yleensä siirtyminen sisätiloihin ja ovien, ikkunoiden ja ilmanvaihdon sulkeminen. Jos tämä ei riitä, on varauduttava vaara-alueiden suojaväistöön.

12 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 12 (32) 3. NUOTTASAAREN TEOLLISUUSALUEEN TOIMIJOIDEN YHTEYSTIEDOT Onnettomuustilanteisiin liittyvät pelastustoimet käynnistää (asetus 612/2015, 3 ) tuotantolaitosten työvuoroissa toimivat vuoromestarit, vuoroesimiehet tms. toimihenkilöt. He tiedottavat tilanteesta palo- ja aluesuojelun suojeluvalvojaa (Enso P5/ Enso Portti), joka välittää tilannetiedot pelastustoimelle. He myös järjestävät yhdyshenkilön pelastustoiminnan johtajalle heti, kun PTJ saapuu kohteeseen ja tiedottavat onnettomuudesta organisaatiossaan (alla olevat yhteystiedot) jolloin tuotantolaitosten vastuuhenkilöitä saadaan onnettomuuspaikalle. Palo- ja aluesuojelun suojeluvalvoja ja porttipäivystäjä kuuntelevat onnettomuustilanteissa -puheryhmää (24/7). Kutsuna. Myös palo- ja aluesuojelupäällikkö kuuntelee hälytystilanteissa -puheryhmää. STORA ENSO Portti (kaikki keskeiset yhteystiedot) Päivystävä esimies, suojelu Palo- ja aluesuojelupäällikkö Tekninen päällikkö (suojelujohtaja) Työturvallisuuspäällikkö Tehtaanjohtaja sähköpostit muotoa etunimi.sukunimi(at)storaenso.com ARIZONA CHEMICAL OY Vuoromestari Mäntyöljyn ohjaamo Hartsijalosteen ohjaamo Tekninen päällikkö Tuotantopäällikkö EHS-päällikkö Laatupäällikkö sähköpostit muotoa etunimi.sukunimi(at)azchem.com AKZO NOBEL FINLAND OY Valvomo Tehtaanjohtaja Tuotantopäällikkö ja käytönvalvoja QHSE&S tuotantoinsinööri ja kuljetusten turvallisuusneuvonantaja sähköpostit muotoa etunimi.sukunimi(at)akzonobel.com SYNTHOMER FINLAND OY Ohjaamo Toimitusjohtaja Turvallisuuspäällikkö HSEQ-päällikkö Tehdaspäällikkö Tuotantomestari Päivämestari sähköpostit muotoa etunimi.sukunimi(at)synthomer.com OULUN SATAMA (Nuottasaaren satama) Rakennuspäällikkö Turvallisuuspäällikkö Satamavalvojat (Oritkari, 7/24) Muita yhteystietoja on kohdassa 7.2, 7.3. ja 7.4.

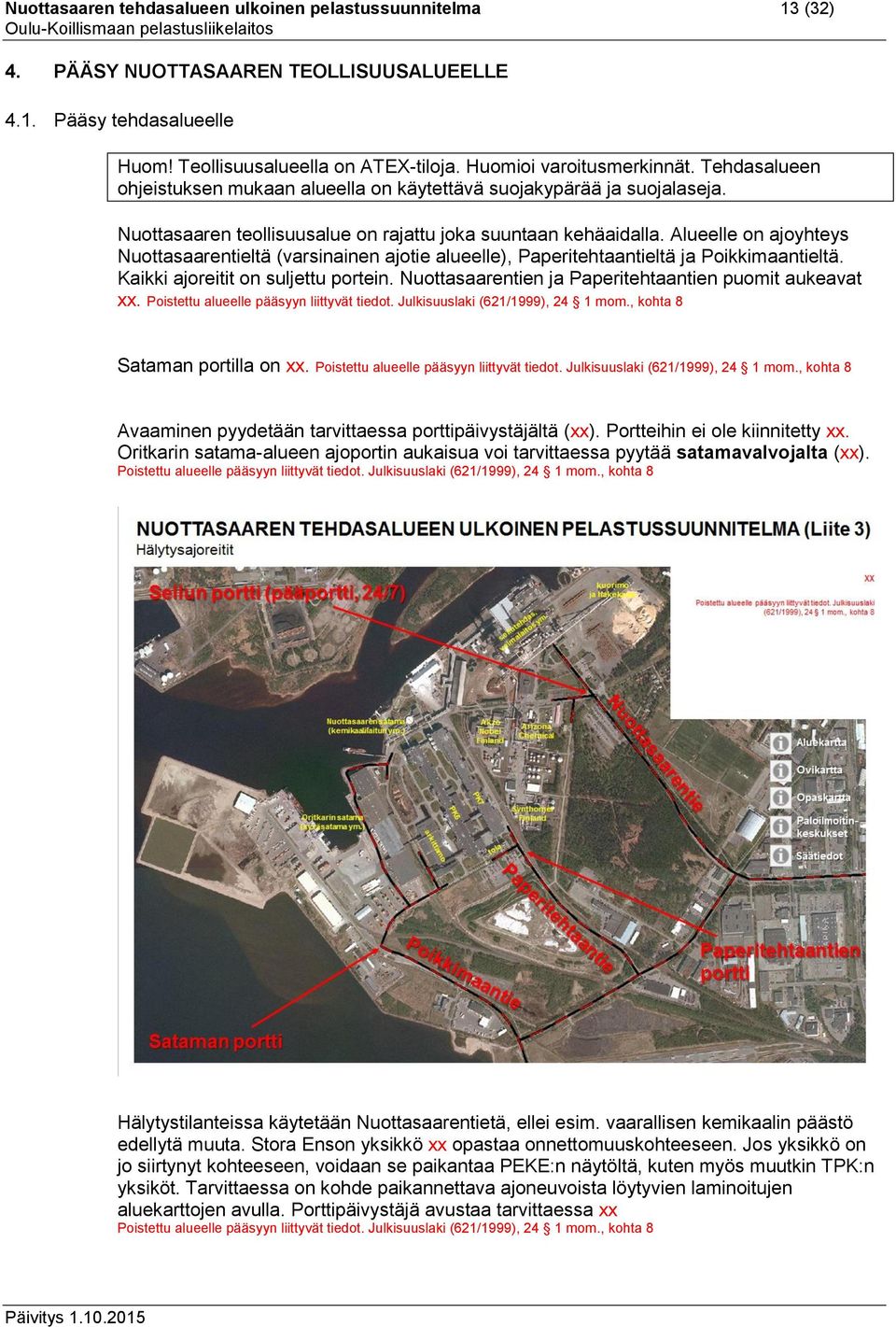

13 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 13 (32) 4. PÄÄSY NUOTTASAAREN TEOLLISUUSALUEELLE 4.1. Pääsy tehdasalueelle Huom! Teollisuusalueella on ATEX-tiloja. Huomioi varoitusmerkinnät. Tehdasalueen ohjeistuksen mukaan alueella on käytettävä suojakypärää ja suojalaseja. Nuottasaaren teollisuusalue on rajattu joka suuntaan kehäaidalla. Alueelle on ajoyhteys Nuottasaarentieltä (varsinainen ajotie alueelle), Paperitehtaantieltä ja Poikkimaantieltä. Kaikki ajoreitit on suljettu portein. Nuottasaarentien ja Paperitehtaantien puomit aukeavat. Poistettu alueelle pääsyyn liittyvät tiedot. Julkisuuslaki (621/1999), 24 1 mom., kohta 8 Sataman portilla on. Poistettu alueelle pääsyyn liittyvät tiedot. Julkisuuslaki (621/1999), 24 1 mom., kohta 8 Avaaminen pyydetään tarvittaessa porttipäivystäjältä (). Portteihin ei ole kiinnitetty. Oritkarin satama-alueen ajoportin aukaisua voi tarvittaessa pyytää satamavalvojalta (). Poistettu alueelle pääsyyn liittyvät tiedot. Julkisuuslaki (621/1999), 24 1 mom., kohta 8 Hälytystilanteissa käytetään Nuottasaarentietä, ellei esim. vaarallisen kemikaalin päästö edellytä muuta. Stora Enson yksikkö opastaa onnettomuuskohteeseen. Jos yksikkö on jo siirtynyt kohteeseen, voidaan se paikantaa PEKE:n näytöltä, kuten myös muutkin TPK:n yksiköt. Tarvittaessa on kohde paikannettava ajoneuvoista löytyvien laminoitujen aluekarttojen avulla. Porttipäivystäjä avustaa tarvittaessa Poistettu alueelle pääsyyn liittyvät tiedot. Julkisuuslaki (621/1999), 24 1 mom., kohta 8

14 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 14 (32) Xx saa tarvittaessa kohteeseen liittyvät avaimet ja tarkemmat tiedot hälytystilanteesta (mm. pohjapiirustukset). pystyy tarkastelemaan tehdasalueen ja antamaan niiden avulla tilannetietoja pelastustoiminnan johtajalle. Xx on käytössään Virve ja hän kuuntelee hälytystilanteessa -puheryhmää. Xx kutsutunnus on. Tulokynnykset, esim.: - Alueen portit tai Nuottasaarentien ja Jääsalontien risteys, Jääsalontien ja Paperitehtaantien risteys tai Poikkimaantien ja Jääsalontien risteys 4.2. Pääsy tehdasalueen rakennuksiin Tehdasalueen rakennusten käyntiovet ovat. Poistettu rakennuksiin pääsyyn liittyvät tiedot. Julkisuuslaki (621/1999), 24 1 mom., kohta Pääsy paloilmoittimille ja sprinklerikeskuksille Koko tehdasalueen paloilmoitinlaitteistojen pääkeskus on alueen. Keskukseen ohjautuu kaikkien alakeskusten hälytykset (kemiantehtaat, sellutehdas, paperitehtaat ym.). Paloilmoitinlaitteiston alakeskuksille ja sprinklerikeskuksille johtavat ovet. Hälytykset tarkistetaan yhdessä Nuottasaaren palo- ja aluesuojelun sekä kyseessä olevan tuotantolaitoksen henkilöstön kanssa, joten tarvittavat on aina saatavilla. Nuottasaaren tehdasalueen paloilmoitinlaitteistojen hälytystieto välittyy tehdasalueen paloja aluesuojelun ja hätäkeskuksen ohella kännykkään ja. Xx on mm. tehdasalueen kartta-aineistot, pohjapiirustukset, hälytysten paikantamiskaaviot, ym. Hälyttävä kohde on paikannettavissa nopeasti, joissa on esitetty myös ko. rakennukseen liittyvät kemikaaliriskit, ym. tiedot. Samat tiedot ovat myös Nuottasaarta koskevassa tiedostokansiossa Pääsy Xx. Tehdasalueen palo- ja aluesuojeluhenkilöstö miehittää tarvittaessa (aina kun hälytystilanne on käynnistänyt ). Poistettu palovesijärjestelyihin liittyviä tietoja. Julkisuuslaki (621/1999), 24 1 mom., kohta 8

15 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 15 (32) 5. HÄLYTYSJÄRJESTELMÄT JA PELASTUSLAITOKSEN TOIMINTAA HELPOTTAVAT LAITTEET 5.1. Avainsylinterit Ks. kohta 4 (pääsy alueelle) Tehdasalueelle päästään. Rakennusten ovet. Tarvittavat avaimet saa tehdasalueen palo- ja aluesuojelulta, TPK:n henkilöstöltä tai tehtaiden käyttöhenkilökunnalta. Poistettu rakennuksiin pääsyyn liittyvät tiedot. Julkisuuslaki (621/1999), 24 1 mom., kohta Paloilmoitinlaitteistot 5.3. Palovesijärjestelmä Koko Nuottasaaren teollisuusalue on. Laitteistossa on useita alakeskuksia, joista hälytykset ohjautuvat. välittää hälytystiedon hätäkeskukseen, tehtaan palo- ja aluesuojelulle sekä TPK:n henkilöstölle.. Hälytyksen sattuessa palo- ja aluesuojelun esimies (teollisuuspaloesimies, ) siirtyy hälyttävään kohteeseen yksiköillään IR 569 ja IR5615. Yksiköt on paikannettavissa pelastustoiminnan kenttäjohtamisjärjestelmästä (PEKE), jonka avulla myös pelastuslaitoksen yksiköt löytävät nopeasti kohteeseen ellei kohde ole muuta kautta selvillä (ks. kohta 4.3). Xx kuuntelee puheryhmää. Jos kohteen paikantamisessa on ongelmia, jää IR 569 odottamaan Sellun Portille ja varmistaa, että pelastuslaitoksen yksiköt pääsevät nopeasti kohteeseen. TPK:n henkilöstö miehittää ilmoitinlaitevasteeseen määritetyt yksiköt (IR561, IR5658). Keskimääräinen lähtövahvuus on 6-8 teollisuussammutusmiestä. Hälytyksen kohteena olevan tuotantolaitoksen henkilöstö suorittaa omatoimisesti hälyttävän kohteen paikantamista. Hälytyksen syyn varmistuttua ilmoittavat siitä palo- ja aluesuojelulle. Varmistus TPK:n ja/tai pelastuslaitoksen henkilöstön kesken. Nuottasaaren teollisuusalueen palovesijärjestelmään kuuluu. Tehdasalueen palopostien sijainnit löytyvät Stora Enson palo- ja aluesuojelun tuottamasta tietoaineistosta, joka on toimitettu pelastuslaitokselle. Aineisto on myös pelastuslaitoksen. - palovesi, yleiskartta palovesilinjasta - palovesi, yksityiskohtainen kartta Palovesiverkostossa on rakennuspaloposteja (2-4 kpl 3 ulosottoja) ja jonkin verran maapaloposteja (yhteensopivia pelastuslaitoksen palopostiliittimien ja -avainten kanssa). Palovesiverkoston paloposteja on myös rakennusten sisätiloissa (2 tai 3 ulosotolla), joten palokohteeseen ei aina tarvitse vetää letkuselvityksiä paloautoista. Xx. Luonnonvesilähteenä toimii alueen länsipuolella virtaava Oulujoki.

16 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 16 (32) Tehdasalueen ulkopuolella sijaitsee lisäksi kaupungin vesijohtoverkoston paloposteja. Palopostien sijainnit on esitetty säiliöautoista ja johtoyksiköstä löytyvissä palopostikartoissa Prosessien turvalaitteet pelastustoimen näkökulmasta Nuottasaaren tehdasalueen tuotantolaitoksilla sekä palo- ja aluesuojelun henkilöstöllä on tiedot tuotantolaitosten yleissuojauksesta sekä kemikaalisäiliöiden, lastaus- ja purkupaikkojen ym. kohdesuojauksista. Alla oleva teksti on karkea kuvaus suojauksista. Kysymyspatteri suojausten kartoittamiseen on liitteessä 1. Tehdasalueen kemikaalisäihin ja tuotantoprosesseihin kohdistuvien onnettomuusriskien hallintaan on käytetty erilaisia suojausmenetelmiä. Suojausten tasossa on kuitenkin eroja. - Tuotantolaitoksissa on huolella mietitty ja toteutettu TLJ (turvallisuuteen liittyvä järjestelmäkokonaisuus), jolla tehtaan prosesseja voidaan hallita myös erilaisissa onnettomuus- ja häiriötilanteissa. o Ei tarkoita sitä, että voidaan painaa Hätäseis -nappi pohjaan ja lähteä tehdasalueelta. TLJ luo perustan, mutta alasajo vaatii kuitenkin toimenpiteitä valvomoissa/ohjaamoissa. Suurin osa valvomoista on myös suojatiloja (ylipaineistettavissa). - Valtaosassa rakennuksia on automaattinen paloilmoitin- ja sammutuslaitteisto (ei kuitenkaan kaikissa tiloissa). Useimmissa sähkötiloissa on.

17 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 17 (32) - Useimmille tehdasalueen kemikaaleille on kemikaalihaistelijat, jotka on liitetty tehtaan hälytysjärjestelmään. - Tuotantolaitosten lattioille tai piha-alueille valuvat kemikaalit eivät ole yhteydessä kaupungin viemäriverkostoon, mutta ovat yhteydessä kanaalien kautta Oulujokeen ja/tai Stora Enson vesilaitokselle. o Osassa tuotantolaitoksia on varoaltaat tai -säiliöt, joiden kapasiteetti riittää hyvin laitoksessa sattuville putkistovuodoille tai pienille säiliövuodoille. Osassa kemikaalivuoto tai sammutusvedet pääsevät käytännössä suoraan kanaaleihin ja Oulujokeen tai Nuottasaaren vesilaitokselle aiheuttaen vaaraa/haittaa laitoksen toiminnalle. - Synthomer Finland Oy:n kemikaalisäiliöiden valuma-allastilavuus on pääsääntöisesti yli 100 % altaan suurimman säiliön tilavuudesta (pieniä poikkeuksia on). Stora Enson, Arizona Chemical Oy:n ja Akzo Nobel Finland Oy:n altaat ovat yleisesti vain % säiliötilavuuksista. o Valuma-altaat tai ns. varosäiliöt eivät kata pienimpiä kemikaalisäiliöitä, eivätkä kaikkia kemikaalien purku- tai lastauspaikkoja tai piha-alueiden hulevesijärjestelyjä. - Useimmille prosessilaitteistoille ja -putkistoille on vaaratilanteessa. - Tehdasalueella on kattava kameravalvonta. Tuotantoprosessien henkilökunnalla (valvomot) sekä tehdasalueen suojeluhenkilöstöllä on tiedot käytettävissä olevista suojauksista ja niiden käytöstä. Tehdaskohtaiset tiedot kohdesuojauksista saa tehdasalueen palo- ja aluesuojeluhenkilöstöltä tai tehtaiden ohjaamoista/ käytönvalvojilta Kemikaalisäiliöt (joihin voi liittyä suuronnettomuusvaara) Suurimmat kemikaalisäiliöt ovat metallista valmistettuja, lieriön muotoisia pystysäiliöitä, joissa on kiinteä katto. Lähes kaikille kemikaalisäiliöille on valuma-altaat, mutta niiden kapasiteetti vaihtelee lähes olemattomasta yli 100 %:iin suurimman säiliön tilavuudesta. Valuma-altaiden sadeviemäröinnit pidetään normaaliaikana suljettuina. Osassa valumaaltaista ei ole viemäröintiä lainkaan ja mm. niihin kertyvät sadevedet on pumpattava uppopumpuilla altaista pois. Jos kemikaalisäiliöille ei ole valuma-allasta, ne saattavat sijaita prosessien turva-altaiden alueella, jolloin mahdolliset vuodot ohjautuvat turvasäiliöihin. Synthomer Finland Oy, Styreenisäiliöt () ja 20 - Kaksi metallivalmisteista, kiinteäkattoista pystysäiliötä ulkotilassa tuotantolaitoksen itäpuolella. - Säiliöille on yhteinen, maa-aineinen valuma-allas, jonka pinta-ala on noin 920 neliömetriä ja tilavuus kuutiometriä. Vallitilaa varten on kiinteä vaahdotuslaitteisto. Valuma-altaassa on sadevesiviemäröinti, joka on normaalitilanteessa suljettu.

18 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 18 (32) Valuma-altaassa ei ole tyhjennysyhteitä säiliöiden vuodon tai palon aikaista vallitilan tyhjentämistä varten vaan esim. imuletkut on vietävä vallin yli. - Vallitilapalon 8 kw/m 2 lämpösäteilyalue yltää noin 60 m etäisyydelle vallitilasta (3 kw/m 2 noin 110 metriä). Pinnan alenema palossa noin 3 mm/min. - Styreenisäiliöiden. - Styreenisäiliöiden vuodon tai palon tai vallitilapalon toimintaohje on liitteessä 4. - Oheismateriaalia: Synthomer Finland Oy, Akryylinitriilisäiliö () ja 20 - Metallivalmisteinen, kiinteäkattoinen pystysäiliö lateksitehtaan eteläpuolella akryylinitriilin ja butadieenin purkupaikan vieressä. Säiliötä ei ole eristetty. Säiliölle on. - Säiliölle on betonirakenteinen valuma-allas, jonka pinta-ala on noin 120 neliömetriä ja tilavuus noin 150 kuutiometriä. Vallitilaa varten on kiinteä vaahdotuslaitteisto. Valumaaltaassa on sadevesiviemäröinti, joka on normaalitilanteessa suljettu. Valumaaltaassa ei ole tyhjennysyhteitä säiliöiden vuodon tai palon aikaista vallitilan tyhjentämistä varten vaan esim. imuletkut on vietävä vallin yli. - Vallitilapalon 8 kw/m 2 lämpösäteilyalue yltää noin 20 m etäisyydelle vallitilasta (3 kw/m 2 noin 30 metriä). Säiliövuodon, joka kattaa koko vallitilan pinta-alan, vaara-alue (ERPG 2) on suurimmillaan noin 700 m (selkeä kesäyö). - Akryylinitriilisäiliön. Myös akryylinitriilin purkupaikan vesivalelu voidaan käynnistää tehtaan valvomosta. - Akryylinitriilisäiliön vuodon tai palon toimintaohje on liitteessä 6. - Oheismateriaalia:. Synthomer Finland Oy, Butadieenisäiliöt () ja 20 - Kolme maanpäällistä makaavaa lieriösäiliötä, jotka on sijoitettu. Myös butadieenin purkupaikalle ja butadieenivaunuille on vesivalelulaitteistot. - Butadieenisäiliöiden ja butadieenin purkupaikan vesivalelu voidaan. - Butadieenisäiliöiden alusta viettää valuma-altaaseen, johon esim. vuodossa nesteytyvä butadieeni tai vesivalelulaitteistojen vesi valuu. Valuma-altaassa ei ole viemäröintiä. - Butadieenisäiliöt aiheuttavat. Butadieenisäiliöiden tai kuljetusvaunujen räjähdyksen (bleve) painevaikutus (3 kpa) rikkoo ikkunoita noin 400 metrin etäisyydellä säiliöistä. Heitteet voivat aiheuttaa vaaraa noin metrin etäisyydellä säiliöistä.

19 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 19 (32) Vakavimman vaaran aiheuttaa blevessä muodostuva tulipallo, jonka säde voi olla noin 130 metriä ja paloaika noin 15 sekuntia. Lämpösäteily aiheuttaa suojaamattomalle iholle 3 asteen palovammoja noin 320 metrin ja 2. asteen noin 560 metrin etäisyydellä säiliöistä. Kipuvaikutusta voi esiintyä vielä noin 700 metrin etäisyydellä säiliöistä. - Butadieenin varastosäiliövuodon ja/tai palon toimintaohje on liitteessä 7. - Oheismateriaalia: Stora Enso Oyj, Nestekaasusäiliöt () ja 20 - Kaksi maanpäällistä makaavaa lieriösäiliötä, jotka on sijoitettu. Myös nestekaasun säiliöautojen ja säiliövaunujen purkupaikalle on vesivalelulaitteistot. - Nestekaasun varastosäiliöiden ja purkupaikan vesivalelu voidaan käynnistää. - Nestekaasun varastosäiliöt aiheuttavat. Säiliöiden räjähdyksen (bleve) painevaikutus, heitteet ja lämpösäteily aiheuttavat vahinkoa satojen metrien etäisyydellä säiliöistä. Suurin vaara liittyy bleve-ilmiön lämpösäteilyyn. Blevessä muodostuvan tulipallon säde voi olla noin 144 metriä ja paloaika noin 18 sekuntia. Lämpösäteily aiheuttaa suojaamattomalle iholle 2 asteen palovammoja noin 700 metrin etäisyydellä säiliöistä. - Nestekaasun varastosäiliövuodon ja/tai palon toimintaohje on liitteessä 7. - Oheismateriaalia: Akzo Nobel Finland Oy, Klooridioksidivesisäiliöt () - Kolme m 3 :n lujitemuovista, noin 10 metriä korkeaa varastosäiliötä, jotka ovat Säiliöiden väliset putkiyhteet (lattian tasossa) on varustettu sulkuventtiileillä, jotka pidetään normaalisti auki. Venttiilit on suljettavissa manuaalisesti varastorakennuksessa. - Klooridioksidisäiliöt on sijoitettu varastorakennukseen, jossa on. Varastosäiliöille ei ole valuma-altaita. Varastorakennusta ei ole allastettu. Varastorakennuksessa on viemäröinti, jolle on sulkuventtiili ja pieni, noin muutaman kuutiometrin varoallas. Varoallasta voidaan hyödyntää lattialle vuotaneen kemikaalin pumppaukseen (Huom. säiliöille ei ole yhdettä, josta esim. vuotavan säiliön tuotetta voidaan pumpata pois).. Rakennuksessa on kemikaalihaistelijat. - Klooridioksidisäiliön suuri vuoto valuu/roisuu varastorakennuksen lattialle. Vuoto leviää varastorakennuksesta piha-alueelle ja sitä pitkin varastorakennuksen länsipuolella kulkevaan avokanaaliin, joka johtaa vuodon Oulujokeen. Vuodosta muodostuvan klooridioksidikaasun määrä riippuu mm. vuodon laadusta, pinta-alasta ja sääolosuhteista. - Klooridioksidiveden varastosäiliövuodon toimintaohje on liitteessä 3 ja Klooridioksidiveden siirtolinjan vuoto liitteessä 2. Akzo Nobel Finland Oy, Suolahapposäiliö () ja 20

20 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 20 (32) Arizona Chemical Oy, Raakatärpättisäiliö () ja 20 - Tärpättitisleiden säiliöalueella on yksi säiliö, jossa noin m 3 raakatärpättiä. Muut säiliöt ko. valuma-altaassa ovat tyhjiä. Kyseessä eristämätön, metallivalmisteinen säiliö, jossa on kiinteä katto. Säiliö on varustettu. Säiliölle on suuri valuma-allas, mutta se on tiivistämättömällä maapohjalla eli vuoto imeytyy hiljalleen läpi. Valumaaltaassa ei ole viemäröintiä (sadevedet imeytyy maapohjan läpi). Arizona Chemical Oy:n ulkoalueella on myös mm. Raakamäntyöljy-, mäntypiki- ja rasvahapposäiliöitä, joiden tilavuus on m 3 /säiliö. Säiliöille on maa-aineiset valumaaltaat, mutta niiden maapohjaa ei ole tiivistetty esim. bentoniittimatolla (nesteet imeytyvät maaperään) Kemikaalien lastaus- ja purkupaikat ja 20 Nuottasaaren teollisuusalueella on kymmeniä vaarallisten aineiden lastaus- ja purkupaikkoja. Säiliöautojen ja -vaunujen lastaus- ja purkupaikoilla on yleisimmin tiivisaineinen maapohja (betoni/asfaltti) ja kallistuksin tehty valuma-allas ja mahdollisesti myös varosäiliö. Tilanne on kuitenkin hyvin kirjava. Lastaus tai purkutapahtuma on suojattu Hätäseis -painikkeilla. Painike pysäyttää lastaukseen tai purkuun liittyvät pumput ja sulkee lastaukseen tai purkuun liittyvät hätäsulkuventtiilit. Osa lastaus- ja purkupaikoista on varustettu mm. kemikaalihaistelijoilla, liekki-ilmaisimilla ja vesivalelulaitteistoilla ( ). Osassa ei ole muuta kuin käsisammuttimet ja hätäsuihkut. Laivapurkuun (styreeni) ei ole allastusta, mutta Nuottasaaren sataman kemikaalilaituria varten on kiinteästi sijoitettu öljypuomikontti, jolla purussa oleva laiva ja laiturialue voidaan nopeasti ympäröidä. Lastaus- ja purkupaikoilla tapahtuvissa onnettomuuksissa on tarpeen kysyä mm. seuraavat kysymykset ja tehdä vastausten perusteella toimintapäätökset: - tiedot kemikaalista, vuodoista ja purussa olevasta ajoneuvosta (laiva, rekka, vaunu) - valuma- ja varoaltaat, viemäröinti ja maanpinnan laatu kohteessa - lastaus- ja purkupaikkojen kiinteät kohdesuojaukset (onko niitä, onko käytössä ) - lastaus- ja purkupaikkojen pitoisuusmittausten tiedot (jos on saatavilla) Kemikaalien lastaus- ja purkupaikat - Paperitehtaat - Sellutehdas - Synthomer - Arizona - Akzo 5.7. Maaperä, valuma-altaat ja öljynerotus Nuottasaaren teollisuusalue ei ole tärkeää pohjavesialuetta. Tehdasalueen läheisyydessä ei ole pohjavesialueita eikä luonnonsuojelualueita.

21 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 21 (32) Tehdasalueen kulkuväylät ja prosesseja ympäröivät piha-alueet on päällystetty kestopäällysteellä (asfaltti tai betoni), mutta tehdasalueella on lisäksi runsaasti nurmetettuja piha-alueita. Piha-alueiden pintavedet ohjautuvat kaivojen ja kanaalien kautta Oulujokeen. Ennen kanaalien purkua on yleensä öljynerotusaltaat, joiden avulla on mahdollista saada kiinni kanaaleihin joutuneita vaarallisia aineita (veteen sekoittumattomat/ vettä kevyemmät kemikaalit). Kanaaleissa ei ole sulkuventtiileitä (muutamaa poikkeusta lukuun ottamatta), joten piha- ja tiealueilla sattuvat kemikaalivuodot päätyvät todennäköisesti Oulujokeen ellei vuotoa ehditä padota/tulpata maan pinnalla (viemärinsulkumatot tms.), ko. tehtaan öljynerottimien sululla tai kanaalien öljynerotusaltaalla. Tehdasprosesseja, varoaltaita, valuma-altaita tai piha-alueiden pintavesiviemäreitä ei ole liitetty kaupungin viemäriverkostoon, mutta viemäreitä on liitetty alueen yhteiseen vesilaitokseen, jossa vaaralliset aineet voivat aiheuttaa merkittävää haittaa. Tavoitteena on estää vaarallisten aineiden pääsy viemäreihin tai kanaaleihin (tukitaan vuodot ja/tai padotaan maan pinnan tasolla, koska kanaaleista niitä ei voida padota). Nuottasaaren tehdasalueen palo- ja aluesuojelun henkilöstöllä ja tehtaiden valvomoilla on tiedot viemäriverkoston sulkuventtiileistä ja venttiilien käyttötilasta.

22 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 22 (32) 6. NUOTTASAAREN TOIMIJOIDEN VALMIUS HÄTÄTILANTEISSA 6.1. Henkilöstön valmiudet Nuottasaaren teollisuusalueella työskentelevillä on perusvalmiudet mm. alkusammutukseen, ensiapuun ja avun hälyttämiseen. Alueturvallisuuskoulutuksilla ja turvallisuusinfoilla varmistetaan, että kaikki alueella työskentelevä (omat, alihankkijat, ) ja vierailijat tietävät perusasiat tehdasalueen riskitekijöistä ja toiminnasta onnettomuus- tai vaaratilanteessa. Henkilöstön valmiudet kohdistuvat ensisijaisesti onnettomuus- ja vaaratilanteiden hallintaan prosesseja jne. ohjaamalla ja kiinteitä suojauksia käyttämällä. - automaattisesti toimivat turvajärjestelmät (TLJ) - onnettomuus- ja vaaratilanteessa manuaalisesti tehtävät prosessien ohjaustoimenpiteet - onnettomuus- ja vaaratilanteessa manuaalisesti käynnistettävät kohdesuojaukset Turvallisuustilanteisiin puuttuminen on annettu yleisimmin tuotantolaitosten valvomoiden tehtäväksi. Valvomohenkilöstö tai heidän käskemä muu henkilöstö tarkistaa viipymättä mm. paloilmoitin- ja sprinklerilaitteistojen, kaasunhaistelijoiden, mittausantureiden jne. antamat hälytykset ja aloittaa kohteessa tilanteen edellyttämät ensitoimenpiteet. Tuotantolaitosten suorittamia onnettomuus- ja vaaratilanteiden ensitoimenpiteitä tukee tehdasalueen yhteinen palo- ja aluesuojelu sekä tehdaspalokunta. Tehdaspalokunnan päärungon muodostaa palo- ja aluesuojelun päätoimiset teollisuuspaloesimiehet ja turvallisuusvalvojat. Lisänä on tehtaiden oto-periaatteella toimivat teollisuuspalomiehet. Palo- ja aluesuojelusta päivystää. He tuntevat tuotantolaitokset hyvin ja ovat käyneet läpi vähintään pelastustoimen sivutoimisen henkilöstön peruskurssit. Tehdaspalokunnan operatiivista toimintaa johtaa tai hänen poissa ollessaan. Hyödynnä tehdaspalokuntaa. Hyvä tulos on saavutettavissa, kun - tilannetta johtaa OKP30 tukenaan ja onnettomuuskohteen edustaja, kuten vuoromestari tms. onnettomuuskohteen valvomosta - onnettomuuskohteeseen tunkeudutaan esim. pelastuslaitoksen ja tehdaspalokunnan henkilöstöstä muodostetun pelastusryhmän(-ryhmien) toimesta Poistettu turvallisuusorganisaatioon liittyviä tietoja. Julkisuuslaki (621/1999), 24 1 mom., kohta 8 Xx yhteystiedot on kohdassa 3 (gsm, Virve). Heillä on yhteydet kaikkien tuotantolaitosten valvomoihin ja tieto valvomoiden turvallisuustilanteesta onnettomuuksien aikana. Heillä on myös järjestelmä, jolla tuotantolaitosten henkilöstölle ym. Tietoja on poistettu. Julkisuuslaki (621/1999), 24 1 mom., kohta 8 ja 20

23 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 23 (32) Tehdaspalokunnalla on yhteistoimintasopimus alueen pelastustoimen kanssa ja tehdaspalokunta toimii pelastuslain 379/2011, 25 mukaisena sopimuspalokuntana. Tehdaspalokunnan ensisijainen vastuualue on Nuottasaaren teollisuusalue ja Herman Anderssonin paperivarastot syväsatamassa Kalustolliset valmiudet Nuottasaaren tehdasalueen tuotantolaitoksissa on välineet tulipalojen (alkusammutusvälineet), kemikaalivahinkojen (pitoisuusmittareita, imeytysainetta, patoamis- ja keräysvälineitä, suodatinsuojaimia, hätäsuihkuja ) ja tapaturmien (ensiapuvälineet) esitoimenpiteisiin. Osassa tuotantolaitoksia on myös mm. kemikaalisuojapukuja ja paineilmalaitteita eri tilanteita varten. Nuottasaaren tehdasalueen palo- ja aluesuojelu sekä tehdaspalokunta Nuottasaaren palo- ja aluesuojelu ja tehdaspalokunta muodostavat omatoimisen varautumisen toiminnallisen rungon. Onnettomuuskohteessa olevat tekevät välittömät ensitoimenpiteet (käytettävissä olevilla välineillä), josta tehdaspalokunta jatkaa. Palo- ja aluesuojelun ja tehdaspalokunnan kalustollista valmiutta voidaan kuvata seuraavasti: - Ajoneuvot IR569, IR5615, IR561, IR Paloasu varusteineen toiminnassa mukana oleville () - paineilmalaitteita, roiskesuojapukuja, kaasutiiviitä kemikaalisuojapukuja, kylmäsuojapukuja, yleisimpien tehdasalueen kemikaalien pitoisuusmittareita - Savu- ja kemikaalisukellusvalmius - Sammutusvaahdotteita (, monitoimi/ AR AFFF) ja kyky suojavaahdottaa tai sammuttaa sammutusvaahdolla - Välineitä kemikaalivuotojen tukkimiseen, patoamiseen, keräämiseen, imeyttämiseen, pumppaamiseen, jne. - Vene ja rannikkopuomia sekä imeytyspuomia, skimmeri, yms. - Xx. Osa välineistä hajasijoitetaan siltä varalta, jos esim. kemikaalionnettomuus estää pääsyn paloasemalle. Tavoitteena tukea tehokkaasti tehtaiden omatoimista varautumista, aloittaa varsinaiset pelastus- ja torjuntatoimet ja olla tukena pelastuslaitoksen suorittamille toimenpiteille. Poistettu turvallisuusorganisaatioon liittyviä tietoja. Julkisuuslaki (621/1999), 24 1 mom., kohta 8

24 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 24 (32) 7. PELASTUSTOIMEN HÄLYTYSVASTEET NUOTTASAAREN ONNETTOMUUKSISSA Nuottasaaren teollisuusaluetta varten ei ole luotu kohdevastetta. Hälytystehtävän resursointi määräytyy Oulun vastealueen hälytysvasteiden mukaisesti. Hälytysvasteeseen vaikuttaa ratkaisevasti hätäkeskuspäivystäjän tekemä tehtävälajin valinta. Käytetyn hälytysvasteen ja todellisen tilanteen edellyttämät lisähälytykset on tehtävä mahdollisimman nopeasti. Alla on kirjattuna muutamien Nuottasaaren teollisuusalueeseen liittyvien keskeisten tehtävälajien oletusvaste. Johtoautot sammutusautot säiliöautot puomitikasautot muut Ensihoito, Poliisi Tehtävälaji 103, Automaattinen paloilmoitus OK30 OK101 OK103 OK106 IR569, IR5615 Tehtävälaji 402, Rakennuspalo keskisuuri OK30 OK101, OK121 OK103, OK1032 OK106 IR569, IR5615, IR561 x Tehtävälaji 403, Rakennuspalo suuri OK30, OK31, OKP20 OK101, OK121, OK131, OK141 OK103, OK1032, OK131, OK143 Tehtävälajin 403 valmiiksi määritetty lisähälytys OK331, OK231, OK1432, OK333, OK321 OK232 Tehtävälaji 452, Vaarallisten aineiden onnettomuus, keskisuuri OK30 OK101, OK121, OK103, OK1032 OK131 Tehtävälaji 453, Vaarallisten aineiden onnettomuus, suuri OK30, OK31, OK101, OK121, OK103, OK1032, OKP20 OK131, OK111, OK333 OK331 Tehtävälajin 453 valmiiksi määritetty lisähälytys OK141, OK231, OK143, OK323 O321, OK241 OK106 IR569, IR5615, IR561 x OK327 (vesih.) IR569, IR5615, IR561, IR5658, OK1058 (kemik.) IR569, IR5615, IR561, IR5658, OK1058 (kemik.) x x Poliisi on määrittänyt omat vasteensa pelastustoimen tehtäviin (vaara-alueen eristäminen, pelastustoiminnan turvaaminen, tutkinta, ym.). Ensihoito on mukana ensisijaisesti potilasoletuksen perusteella (varuillaolotehtävä + ensihoitoyksiköitä potilastilanteen mukaisesti, vasteet on laatinut PPSHP) Viiveet resurssien kokoamisessa (esim. akryylinitriilisäiliön vuoto: tehtävälaji valmiiksi määritetty lisähälytys) Oletusvasteista on huomattava mm. seuraavaa: - Vasteisiin, joissa tehtävälajina liikenneonnettomuus, tulipalo tai räjähdysonnettomuus, ei ole liitetty vaarallisien kemikaalien torjuntaan tarkoitettuja yksiköitä. Nämä on hälytettävä tarvittaessa erikseen, esim.: o Kemikaalitorjuntaan o Vaahtoiskuun o Vaihtolava-alustat vaahtonesteiden, öljyntorjuntavälineiden kuljetukseen

25 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 25 (32) 7.1. Pelastustoimen erityiskalusto Nuottasaaren onnettomuuksissa Oulu-Koillismaan pelastuslaitoksen erityiskalusto Nuottasaaren teollisuusalueeseen liittyvissä onnettomuuksissa on seuraava. Osa kalustosta on vasteissa, osa on hälytettävä erikseen. Erityiskalusto tulipaloissa (hälytettävä erikseen) - (vaihtolava-alustat): vaahtonesteet, letkut/pumput - Erityiskalusto palavien nesteiden säiliö-, lammikko- tai vallitilapaloissa (ml. suojavaahdotus ja vesivalelut) Erityiskalusto vaarallisten aineiden onnettomuuksissa - Vaarallisten aineiden torjuntavarusteet ja -kalusto on sijoitettu. Toimintaa saattaa tuke myös öljyntorjunnan työväline-, imeytysaine ja puomikontit. Erityiskalusto liikenneonnettomuuksissa, räjähdyksissä ja sortumissa - Raskaan liikenteen onnettomuuksissa ja sortumien raivauksessa tarvittava erityiskalusto on sijoitettu :een. Öljyvahingot - + työvälinekontti (ÖT1), imeytysainekontti (ÖT2), puomikontti (ÖT3-6) - Öljyntorjuntaperäkärryt, jotka on mitoitettu 6000 litran öljyvahingolle o suojavälineitä, vuodonhallinta- ja tukkimiskalustoa, leviämisen estovälineitä, siirtopumppauskalustoa (400 ltr/min), keräysaltaita, imeytysainetta - Imeytysainetta ja -välineistöä on lisäksi Oulun paloasemalla ja ÖT-asemalla Toppilassa.

26 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 26 (32) Suuronnettomuus - Johtokeskusyksikkö - huoltokontti tai suuronnettomuuskontti 7.2. Yhteistoimintaviranomaisten ja muiden toimijoiden hälytykset tehtävälajeittain Pelastustoiminnan johtajan on huomioitava yhteistoimintatahojen hälytykset ja informoimiset onnettomuustilanteen mukaisesti. Seuraavassa on luettelo hälytettävistä tahoista (oletus), jos kohteen tilanne vastaa hälytyksessä valittua tehtävälajia. (3 * = yhteystiedot kohdassa 3) Kaikki onnettomuustyypit - (3 *) Yhteistyö kohteen paikantamisessa, tiedustelussa, ensitoimenpiteissä, pelastustoiminnassa jne. Tehtävälaji 402 tai 432, Rakennuspalo tai muu tulipalo (keskisuuresta ylöspäin), jos palossa on mukana TUKES:n valvontavastuulle kuuluvia kemikaaleja/ laitoksia - Kohteen edustaja (3 *) - Turvatekniikan keskus (TUKES) tiedoksi - Poliisi Tehtävälaji 452 tai 472, Keskisuuri vaarallisten aineiden onnettomuus tai tulipalo (402/432) - Kohteen edustaja (3 *) - Turvatekniikan keskus (TUKES) tiedoksi - Poliisi - P-P ELY-keskus (Öljy- ja kemikaalivahinkojen ilmoitusnumero (virka-aikana) tiedoksi - Oulun Seudun ympäristötoimi () tiedoksi Tehtävälajit 403, 433, 453 tai 473 = Kokoluokaltaan suuret onnettomuudet (tulipalot/ vuodot) Tulipalo - Kohteen edustaja (3 *) - Turvatekniikan keskus (TUKES) tiedoksi - Poliisi - PSAVI, SM ja onnettomuustutkintakeskus tavanomaisten käytäntöjen mukaisesti tiedoksi - Oulun kaupungin johtokeskus - Merivartiosto/ meripelastuksen hälytysnumero (MRC Turku) tiedoksi/ virka-apu - Liikenteen turvallisuusvirasto eli Trafi (merenkulun tarkastajat) tiedoksi laivaan tai satamaan liittyvät onnettomuudet lisäksi öljyvahinko/ vaarallisten aineiden onnettomuus tai sen vaara - P-P ELY-keskus (Öljy- ja kemikaalivahinkojen ilmoitusnumero (virka-aikana) edustajan saavuttava kohteeseen - Suomen ympäristökeskuksen ympäristövahinkopäivystys tiedoksi - Oulun Seudun ympäristötoimi () edustajan saavuttava kohteeseen sisäinen viestintä - OKP20 - Pelastuspäällikkö pelastusjohtaja pelastuslaitoksen johtokunnan pj, kaupungin johto harkinnan mukaan myös muille tiedoksi

27 Nuottasaaren tehdasalueen ulkoinen pelastussuunnitelma 27 (32) 7.3. Muut mahdolliset toimijat ja 20 Kemikaalijätteiden kuljetus - ongelmajäteautot, Kello/ Rusko - Ekokem - ongelmajäteautot - jäteauto Kemikaalijätteiden vastaanottopaikat - Ruskon jätekeskus/ Oulun jätehuolto, Ruskoniityntie 10 - ongelmajätekeskus, - Ekokem - Nestemäisen kemikaalin välivarastointiin voidaan käyttää kuljetusfirmojen säiliöautoja. Autoissa ei yleensä ole imulaitteistoja. Imeytysainetta - Turveruukki Oy Toimitusten ja tuotannon - Vapo Oy Vähittäismyynnin tilauspalvelu Neutralointiainetta -, neutralointikalkkia 1000 kg suursäkeissä Yhteys porttipäivystykseen. - Neutralointiliuoksen sekoitus (betoniautoja) Asiantuntemus säiliö- tai vallitilapaloissa - Neotin ja Teboilin henkilökunta ja heidän asiantuntijakontaktit omista organisaatioistaan - Neste Oyj, Porvoon jalostamo
