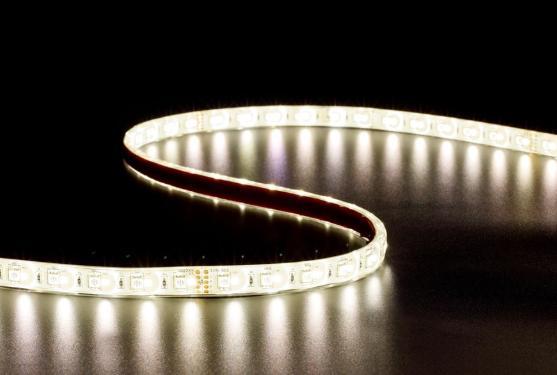

1 Start Flex RGB & RGB+W Start Flex LED-valonauhat on suunniteltu vaativiin kohteisiin, joissa valontuoton tulee olla erinomaisella tasolla. Valittavissa on Standard-, Pro- ja Outdoor- sekä RGB- ja RGBW-nauhat. Laadukkaat Start Flex -nauhat voidaan asennetaan erikseen tilattavan alumiiniprofiilin pohjalle. Profiileille löytyy erikseen tilattava opaalikansi, joka napsautetaan paikalleen. Alumiiniprofiilin päädyt ja kiinnikkeet tilataan erikseen tarpeen mukaan. Lisätarvikkeista löytyy tarvikepusseja (5kpl tai 10kpl tarvikkeesta riippuen). Asennus on helppoa ja nopeaa. Pinta-asennettava 60W ja 72W ja IP67 Kaikki LED-nauhat on varustettu 3M:n liimanauhalla Kaikissa LED-nauhoissa on 1m:n liitosjohto kiinnitettynä nauhan toiseen päähän IP65-nauhassa mukana tulevat myös ruuvattavat asennusklipsit LED-nauhat toimitetaan 5m:n keloissa RGB-nauhan katkaisuväli on 100mm ja RGBW-nauhan 125mm Elinikä h LED-ohjain tilattava erikseen Saatavissa paljon erilaisia lisätarvikkeita ja alumiiniprofiileja 1

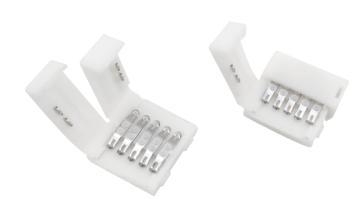

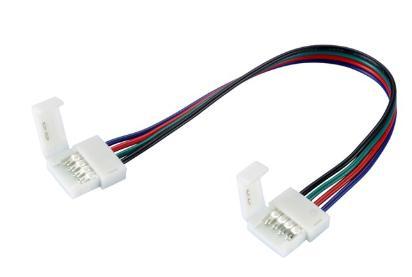

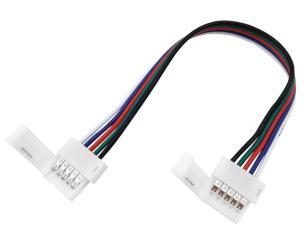

2 Koodi Snro Kuvaus Pituus LEDejä/5m Kokonaisteho Teho 1m Valovirta 5m Valovirta 1m Värilämpötila IP-luokka m 5m W W lm lm K Start Eco Flex RGB & RGB+W Start Eco Flex RGB ,0 RGB RGB RGB Start Eco Flex RGB IP ,0 RGB RGB RGB IP Start Eco Flex RGBW ,4 RGBW RGBW RGBW Start Eco Flex RGBW IP ,4 RGBW RGBW RGBW IP67 Tarvikkeet Start Eco Flex RGB jatkoliitin X Start Eco Flex RGB 1m syöttöjohto liittimellä X 5kpl Start Eco Flex RGB kulmakappale X 10kpl Start Eco Flex RGBW jatkoliitin X Start Eco Flex RGBW 1m syöttöjohto liittimellä X 5kpl Start Eco Flex RGBW kulmakappale X 10kpl RGB jatkoliitin RGB 1m syöttöjohto liittimellä RGB kulmakappale RGBW jatkoliitin RGBW 1m syöttöjohto liittimellä RGBW kulmakappale 2

3 Start Flex RGB & RGB+W mittakuvat Start Eco Flex RGB Start Eco Flex RGB IP67 Start Eco Flex RGBW Start Eco Flex RGBW IP67 3

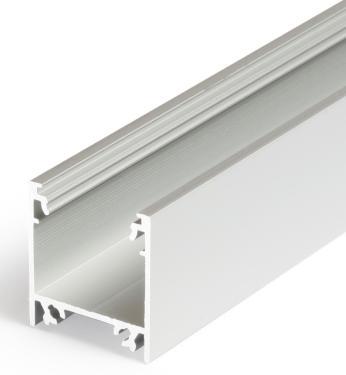

4 Start Flex RGB & RGB+W alumiiniprofiilit ja tarvikkeet Koodi Snro Kuvaus 33x13 PINTAPROFIILISARJA - ja IP67-NAUHOILLE LEVEYS 33,4 mm, KORKEUS 12,8 mm Alumiiniprofiili 33x13 1m anodisoitu Alumiiniprofiili 33x13 2m anodisoitu* Alumiiniprofiili 33x13 3m anodisoitu Häikäisysuoja 13x33m 1m opaali Häikäisysuoja 33x13 U-mallinen 1m opaali Häikäisysuoja 33x13 2m opaali* Häikäisysuoja 33x13 U-mallinen 2m opaali* Häikäisysuoja 33x13 3m opaali Häikäisysuoja 33x13 U-mallinen 3m opaali Päätykappale 33x13 (2kpl) Päätykappale 33x13 U-malliselle kuvulle (2kpl) Asennuskiinnike 33x13 (2kpl) Pinta 33x13 23x25 PINTAPROFIILISARJA - ja IP67-NAUHOILLE LEVEYS 23 mm, KORKEUS 25,1 mm Alumiiniprofiili 23x25 1m anodisoitu Alumiiniprofiili 23x25 2m anodisoitu* Alumiiniprofiili 23x25 3m anodisoitu Häikäisysuoja 23x25 1m opaali Häikäisysuoja 23x25 2m opaali* Häikäisysuoja 23x25 3m opaali Päätykappale 23x25 (2kpl) Asennuskiinnike 23x25 (2kpl) *2m:n alumiiniprofiilit ja häikäisysuojat ovat varastotuotteena, muut tehdään tilauksesta Tarkemmat mitat ja asennusohjeet Pinta 23x25 4

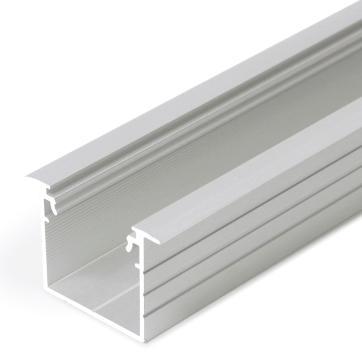

5 Start Flex RGB & RGB+W alumiiniprofiilit ja tarvikkeet Koodi Snro Kuvaus 30x20 UPPOPROFIILISARJA - ja IP67-NAUHOILLE LEVEYS 23/30 mm, KORKEUS 20,4 mm Alumiiniprofiili uppo 30x20 1m anodisoitu Alumiiniprofiili uppo 30x20 2m anodisoitu* Alumiiniprofiili uppo 30x20 3m anodisoitu Häikäisysuoja 30x20 1m opaali Häikäisysuoja 30x20 2m opaali* Häikäisysuoja 30x20 3m opaali Päätykappale uppo 30x20 (2kpl) Asennuskiinnike 30x20 (2kpl) Levykattokiinnike 30x20 (2kpl) *2m:n alumiiniprofiilit ja häikäisysuojat ovat varastotuotteena, muut tehdään tilauksesta Tarkemmat mitat ja asennusohjeet Uppo 30x20 5

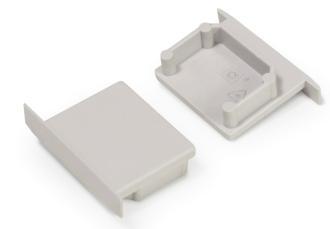

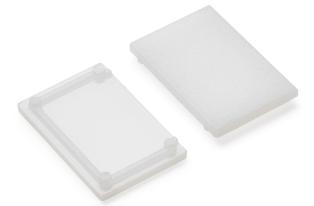

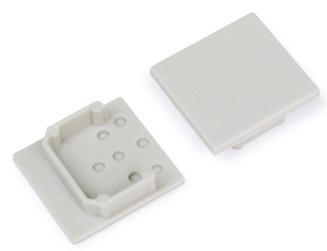

6 Start Flex RGB & RGB+W alumiiniprofiilien lisätarvikkeiden kuvat Häikäisysuoja opaali Häikäisysuoja opaali Häikäisysuoja U-mallinenopaali Päätykappale 30x20 uppo Päätykappale 23x25 pinta Päätykappale 33x13 pinta Päätykappale 33x13 U-mallinen Asennuskiinnike 30x20 Asennuskiinnike 23x25/33x13 Levykattokiinnike 30x20 6

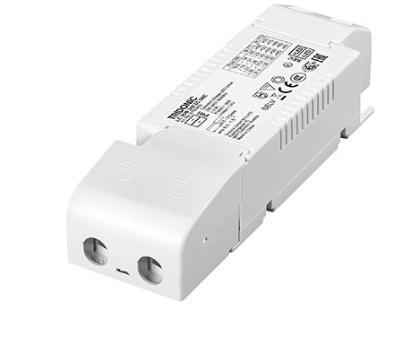

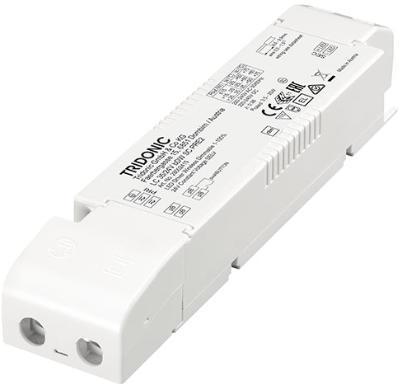

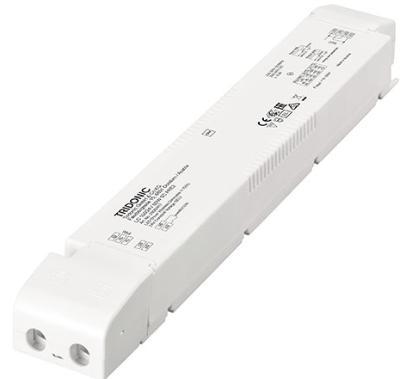

7 LED-ohjaimet Start Flex LED-nauhalle Koodi Snro Kuvaus Teho W Syöttöjännite V Toisiojännite DC V Himmennystapa Pituus mm Leveys mm Korkeus mm LED driver 35W 24VDC Ei himmennettävä LED driver 60W 24VDC Ei himmennettävä , LED driver 100W 24VDC Ei himmennettävä , LED driver 200W 24VDC Ei himmennettävä , LED driver 35W 24VDC DALI/Switch-Dim DALI/Switch-Dim , LED driver 60W 24VDC DALI/Switch-Dim DALI/Switch-Dim , LED driver 100W 24VDC DALI/Switch-Dim DALI/Switch-Dim , LED driver 150W 24VDC DALI/Switch-Dim DALI/Switch-Dim LED driver 35W 24VDC SylSmart Standalone SylSmart Standalone , LED driver 60W 24VDC SylSmart Standalone SylSmart Standalone , LED driver 100W 24VDC SylSmart Standalone SylSmart Standalone , LED driver 150W 24VDC SylSmart Standalone SylSmart Standalone ,8 7
