1 Energiaeksperttikoulutus Osa 2 LÄMMITYS (1/2) Keski-Suomen Energiatoimisto energianeuvonta@kesto.fi Lauri Penttinen

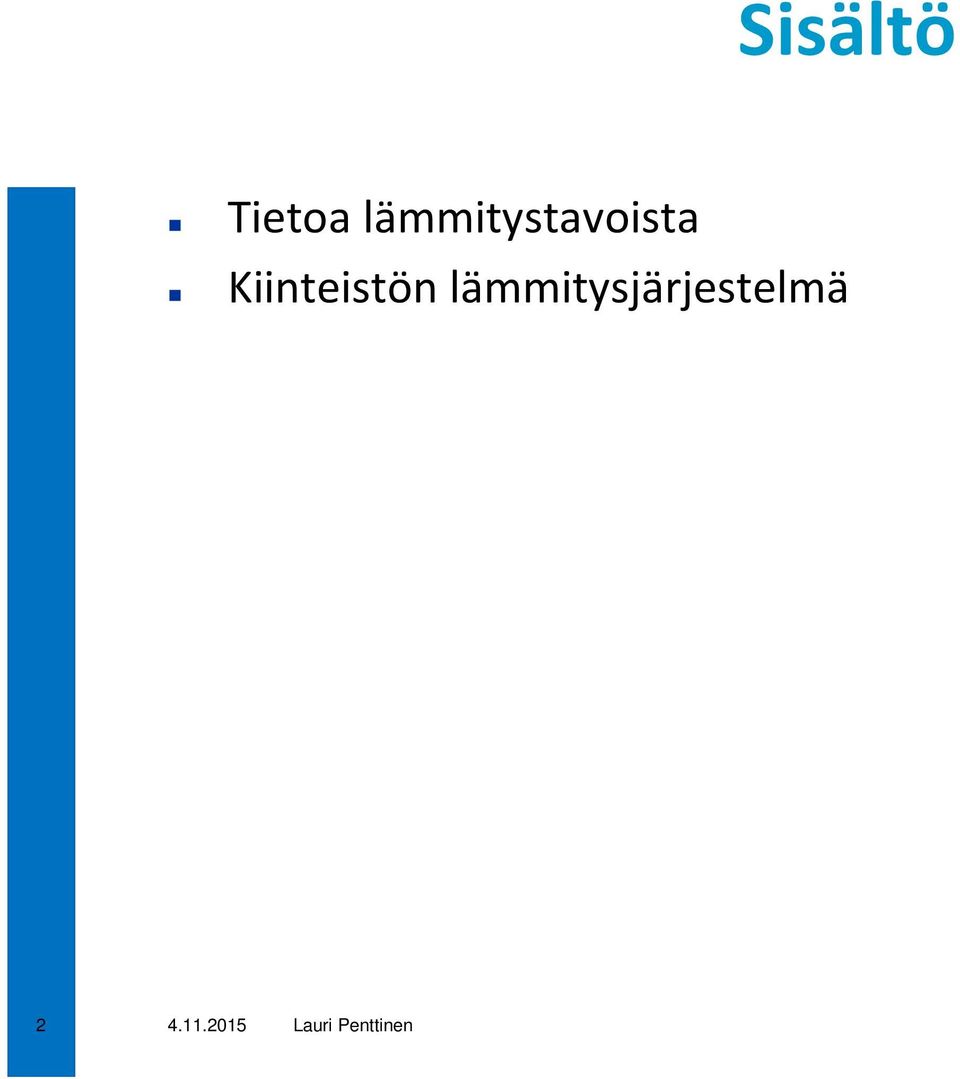

2 Sisältö Tietoa lämmitystavoista Kiinteistön lämmitysjärjestelmä Lauri Penttinen

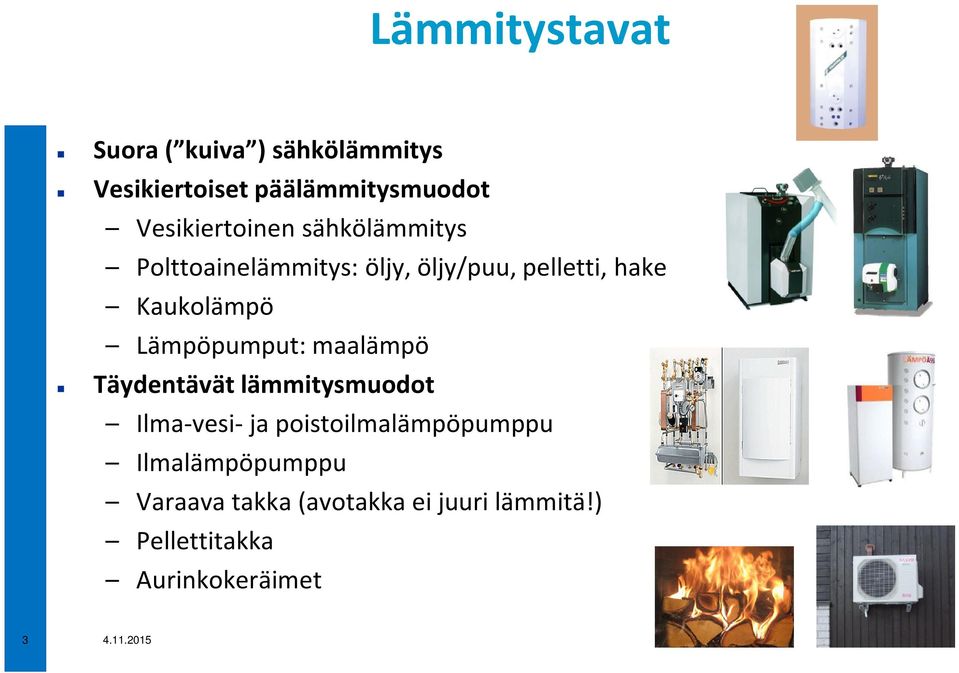

3 Lämmitystavat Suora ( kuiva ) sähkölämmitys Vesikiertoiset päälämmitysmuodot Vesikiertoinen sähkölämmitys Polttoainelämmitys: öljy, öljy/puu, pelletti, hake Kaukolämpö Lämpöpumput: maalämpö Täydentävät lämmitysmuodot Ilma-vesi- ja poistoilmalämpöpumppu Ilmalämpöpumppu Varaava takka (avotakka ei juuri lämmitä!) Pellettitakka Aurinkokeräimet

4 Lämmönjakojärjestelmät Suora sähkölämmitys - lämmönjako vastuksilla Sähköpatterit Lattiakaapelit Ilmanvaihtokoneen jälkilämmitysvastus (jos koneellinen tulo-poisto) Uudemmat rakennukset, vesikiertoinen Patteriverkosto / 40 C Ilmastointi 60 / 40 C Lattialämmitys 35 / 28 C Vanhat rakennukset, vesikiertoinen Patteriverkosto / 60 C Monissa kerrostalokohteissa yhdistelty -vesikiertoinen lämmitys + sähköinen lattia- ja IV-lämmitys 4

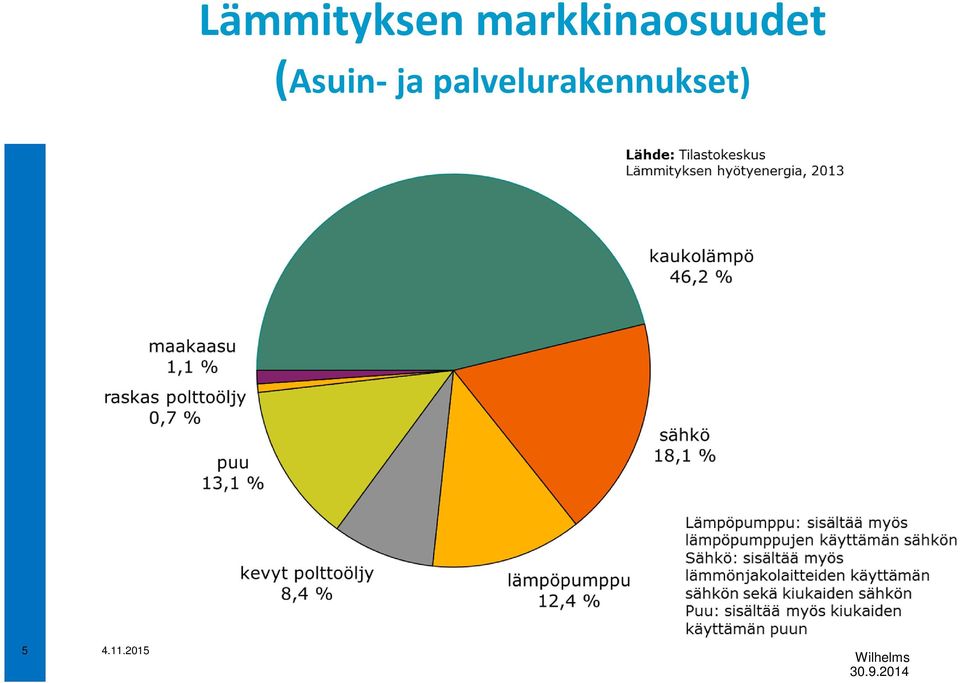

5 Lämmityksen markkinaosuudet (Asuin- ja palvelurakennukset) Wilhelms

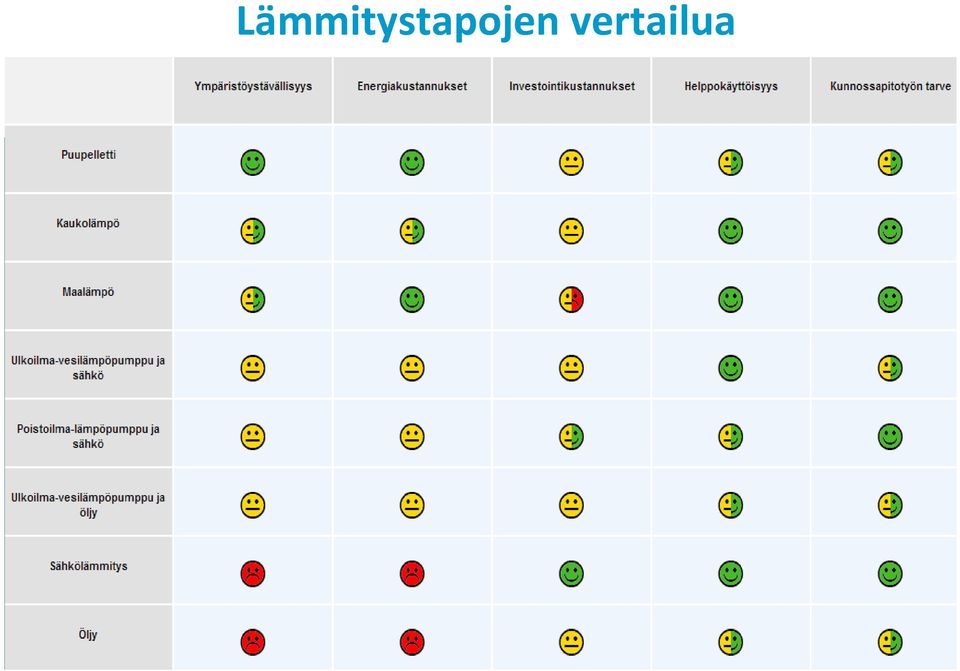

6 6 Lämmitystapojen vertailua

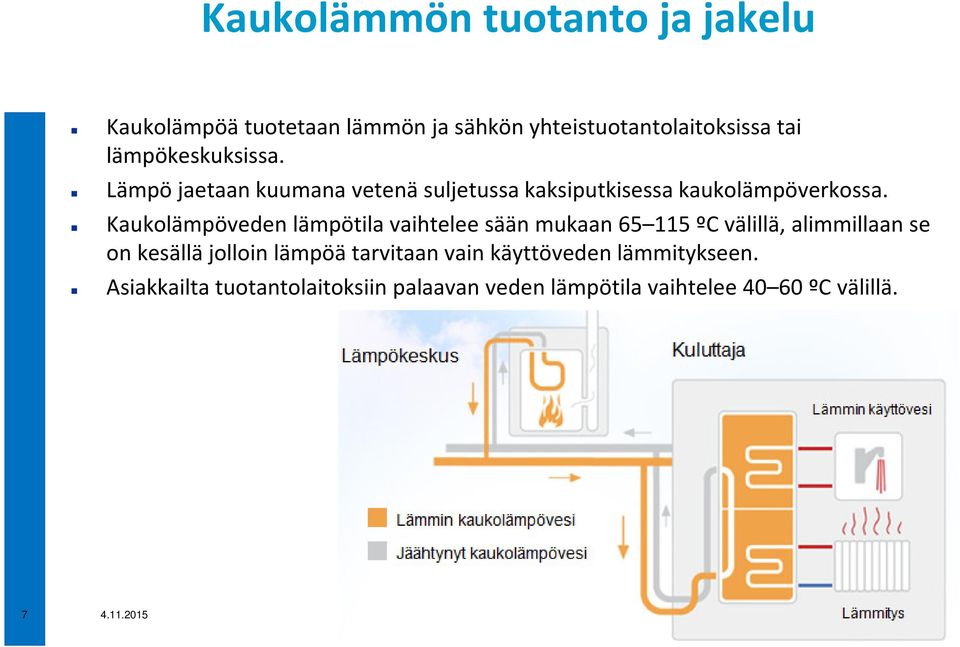

7 Kaukolämmön tuotanto ja jakelu Kaukolämpöä tuotetaan lämmön ja sähkön yhteistuotantolaitoksissa tai lämpökeskuksissa. Lämpö jaetaan kuumana vetenä suljetussa kaksiputkisessa kaukolämpöverkossa. Kaukolämpöveden lämpötila vaihtelee sään mukaan ºC välillä, alimmillaan se on kesällä jolloin lämpöä tarvitaan vain käyttöveden lämmitykseen. Asiakkailta tuotantolaitoksiin palaavan veden lämpötila vaihtelee ºC välillä

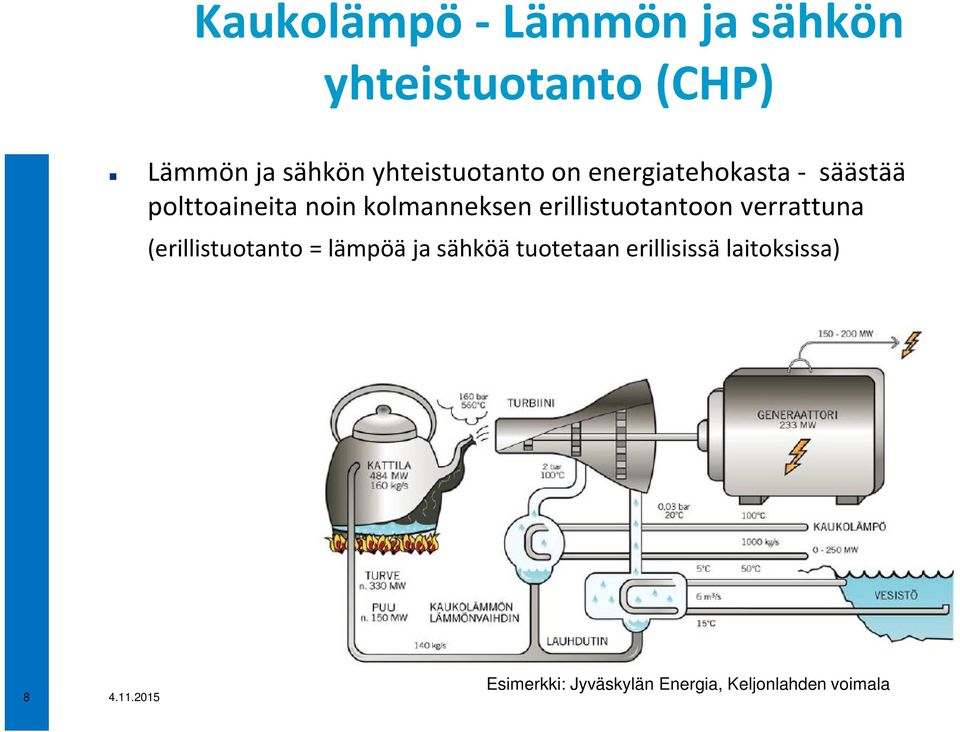

8 Kaukolämpö -Lämmön ja sähkön yhteistuotanto (CHP) Lämmön ja sähkön yhteistuotanto on energiatehokasta - säästää polttoaineita noin kolmanneksen erillistuotantoon verrattuna (erillistuotanto = lämpöä ja sähköä tuotetaan erillisissä laitoksissa) Esimerkki: Jyväskylän Energia, Keljonlahden voimala

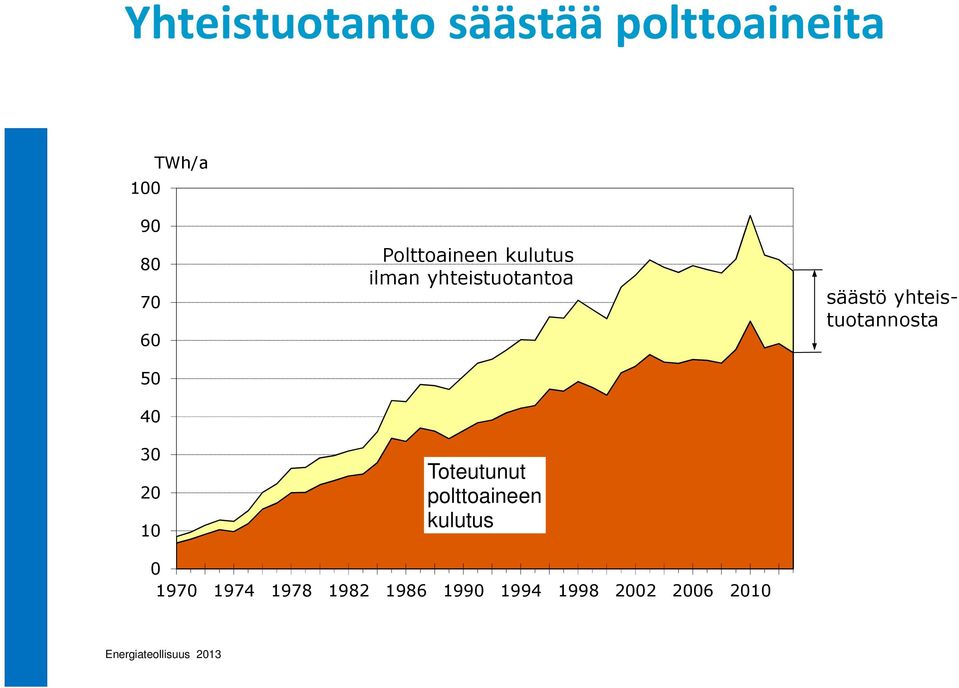

9 Yhteistuotanto säästää polttoaineita 100 TWh/a Polttoaineen kulutus ilman yhteistuotantoa Toteutunut polttoaineen kulutus säästö yhteistuotannosta Energiateollisuus 2013

10 Sähkön ja kaukolämmön polttoaineet Jyväskylässä (Jyväskylän Energia) 10 Jyväskylän Energian yhteiskuntavastuuraportti 2014

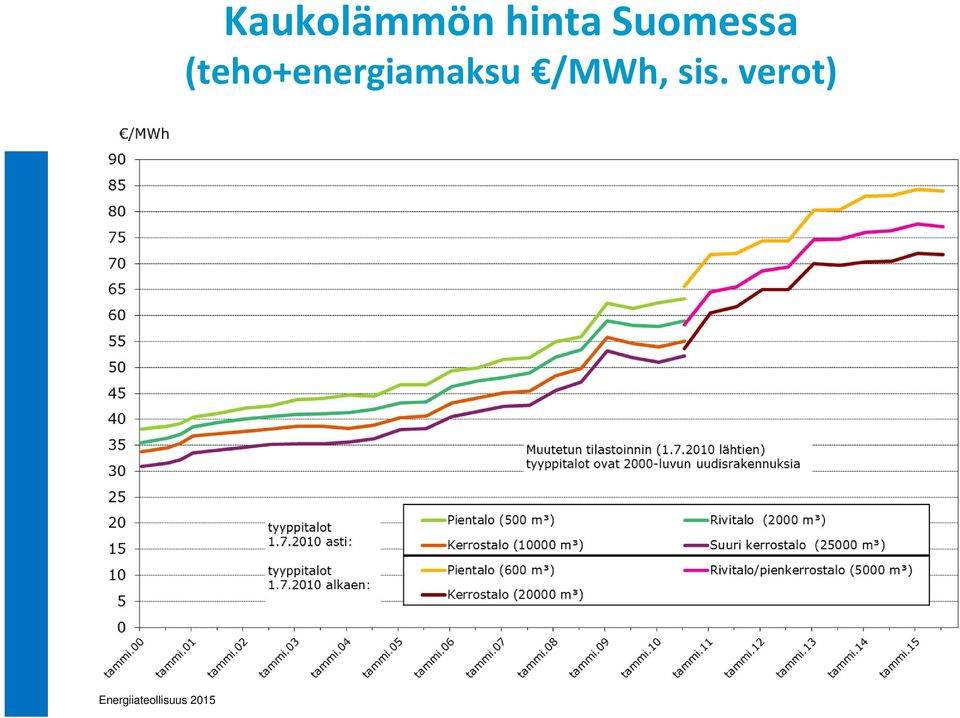

11 Energiiateollisuus 2015 Kaukolämmön hinta Suomessa (teho+energiamaksu /MWh, sis. verot)

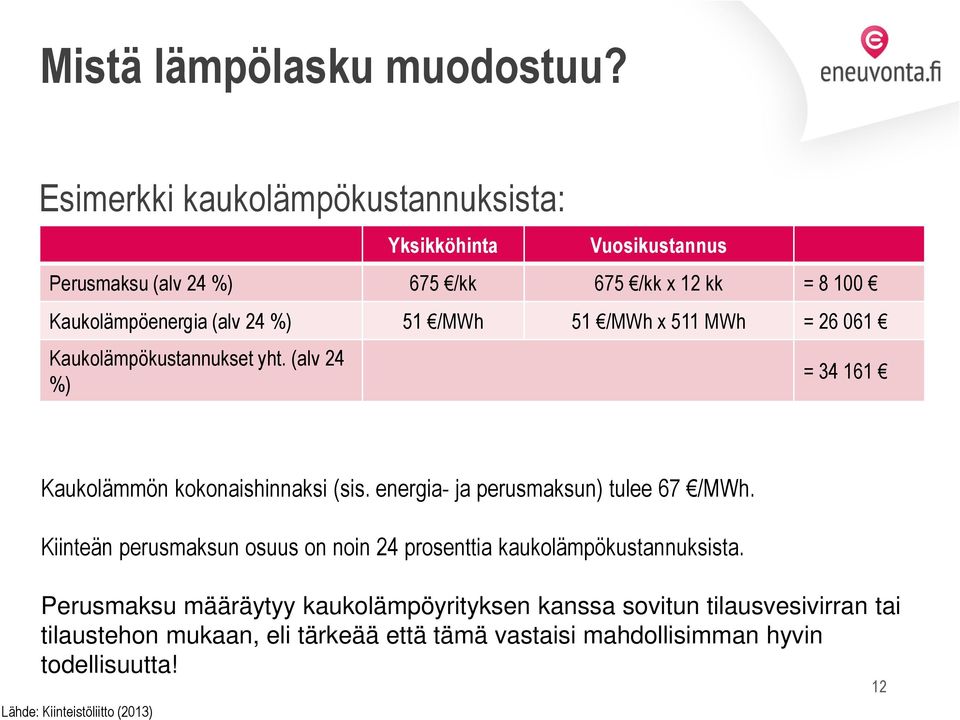

12 Mistä lämpölasku muodostuu? Esimerkki kaukolämpökustannuksista: Yksikköhinta Vuosikustannus Perusmaksu (alv 24 %) 675 /kk 675 /kk x 12 kk = Kaukolämpöenergia (alv 24 %) 51 /MWh 51 /MWh x 511 MWh = Kaukolämpökustannukset yht. (alv 24 %) = Kaukolämmön kokonaishinnaksi (sis. energia- ja perusmaksun) tulee 67 /MWh. Kiinteän perusmaksun osuus on noin 24 prosenttia kaukolämpökustannuksista. Perusmaksu määräytyy kaukolämpöyrityksen kanssa sovitun tilausvesivirran tai tilaustehon mukaan, eli tärkeää että tämä vastaisi mahdollisimman hyvin todellisuutta! 12 Lähde: Kiinteistöliitto (2013)

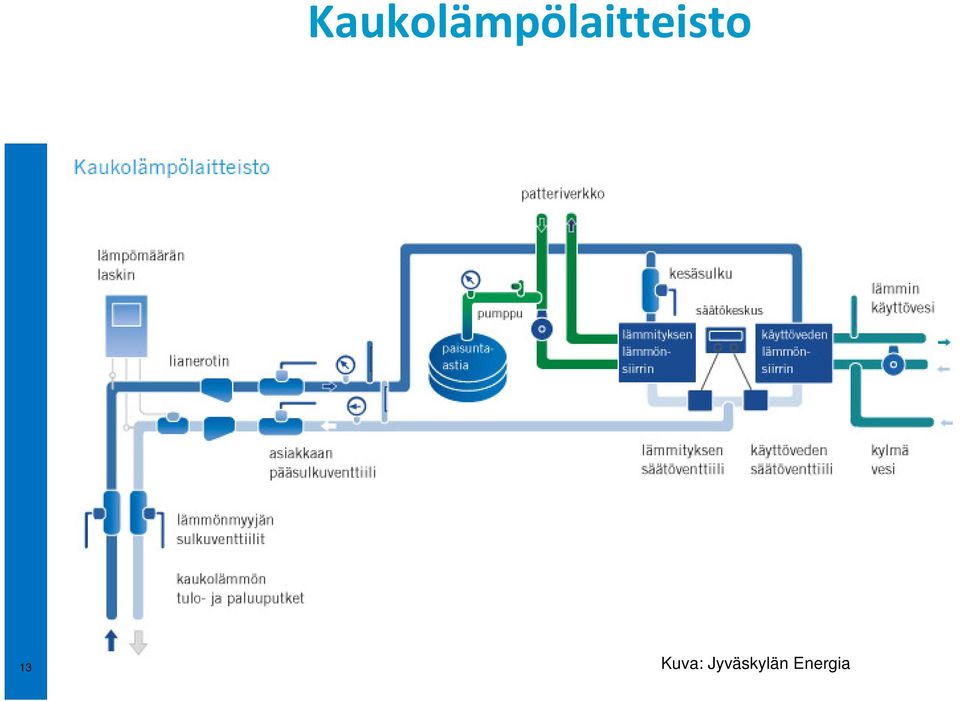

13 Kaukolämpölaitteisto 13 Kuva: Jyväskylän Energia

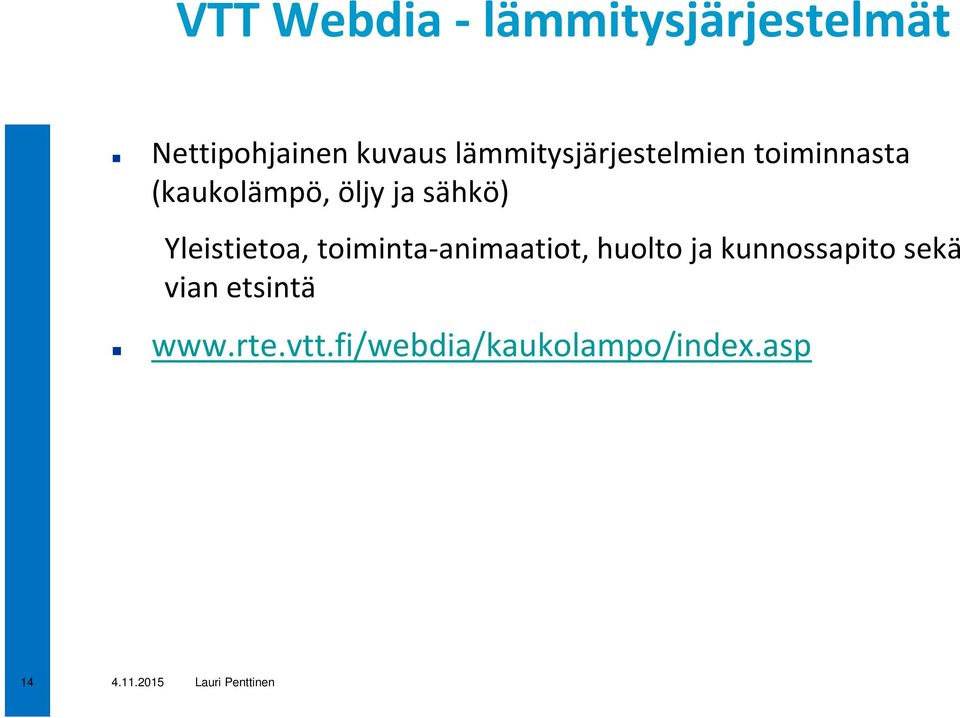

14 VTT Webdia -lämmitysjärjestelmät Nettipohjainen kuvaus lämmitysjärjestelmien toiminnasta (kaukolämpö, öljy ja sähkö) Yleistietoa, toiminta-animaatiot, huolto ja kunnossapito sekä vian etsintä Lauri Penttinen

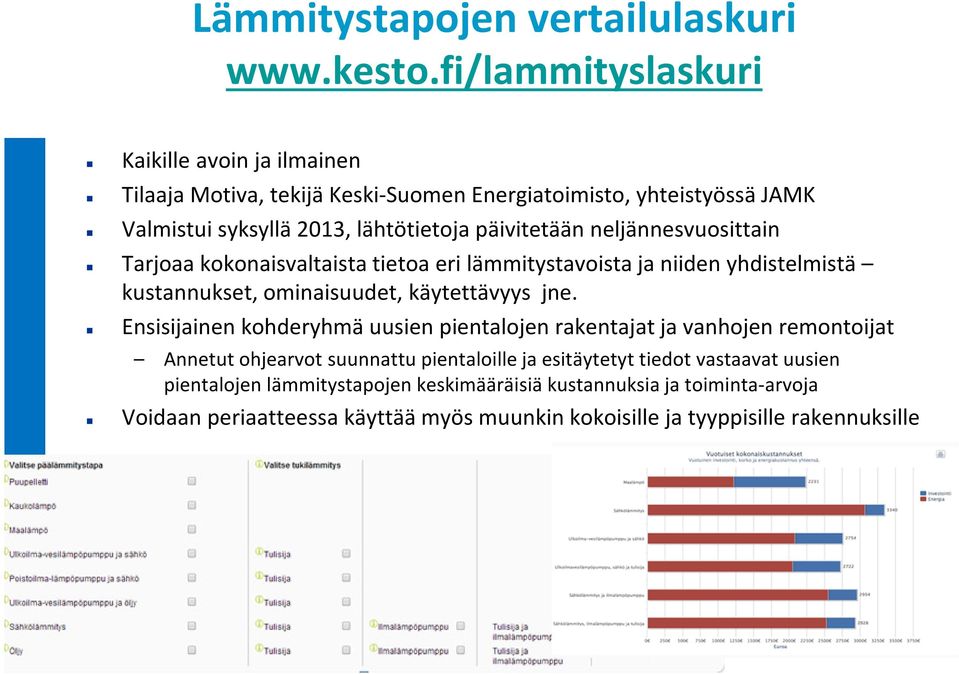

15 Lämmitystapojen vertailulaskuri Kaikille avoin ja ilmainen Tilaaja Motiva, tekijä Keski-Suomen Energiatoimisto, yhteistyössä JAMK Valmistui syksyllä 2013, lähtötietoja päivitetään neljännesvuosittain Tarjoaa kokonaisvaltaista tietoa eri lämmitystavoista ja niiden yhdistelmistä kustannukset, ominaisuudet, käytettävyys jne. Ensisijainen kohderyhmä uusien pientalojen rakentajat ja vanhojen remontoijat Annetut ohjearvot suunnattu pientaloille ja esitäytetyt tiedot vastaavat uusien pientalojen lämmitystapojen keskimääräisiä kustannuksia ja toiminta-arvoja Voidaan periaatteessa käyttää myös muunkin kokoisille ja tyyppisille rakennuksille 15
