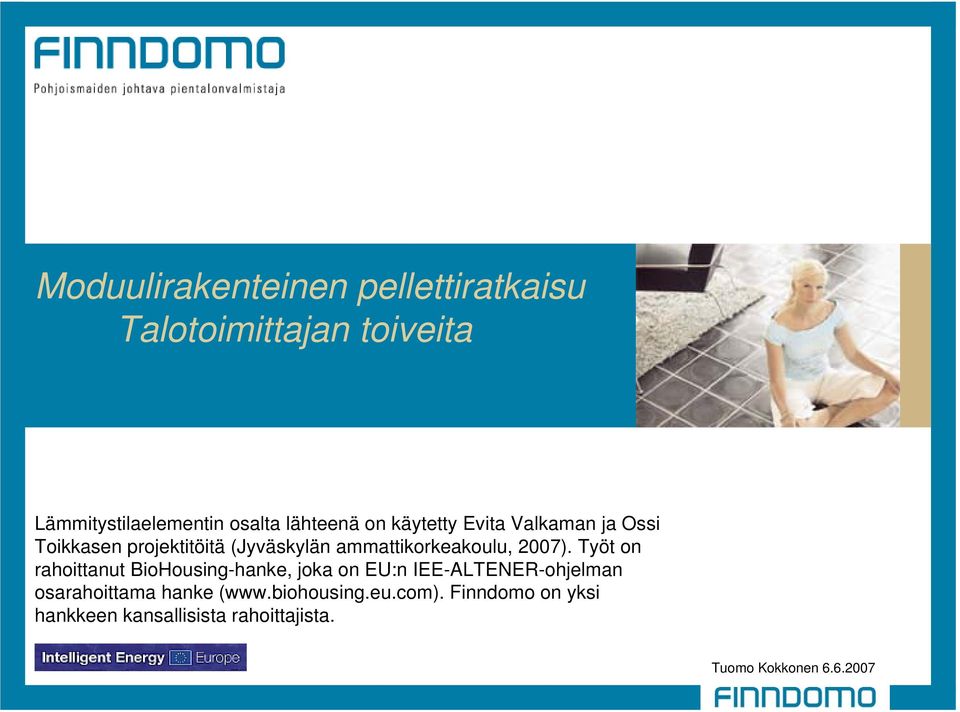

1 Moduulirakenteinen pellettiratkaisu Talotoimittajan toiveita Lämmitystilaelementin osalta lähteenä on käytetty Evita Valkaman ja Ossi Toikkasen projektitöitä (Jyväskylän ammattikorkeakoulu, 2007). Työt on rahoittanut BioHousing-hanke, joka on EU:n IEE-ALTENER-ohjelman osarahoittama hanke ( Finndomo on yksi hankkeen kansallisista rahoittajista.

2 Liikeidea Finndomo kehittää ja edistää pohjoismaista pientaloasumista tarjoaa uudenaikaisia, laadukkaita asuntoja takaa turvallista, pitkäaikaista ja taloudellista asumista ottaa kokonaisvastuun toimituksesta sekä tarjoaa asiakaslähtöisiä lisäpalveluja

3 Organisaatio Finndomo Group Finndomo Suomi Finndomo Ruotsi Vienti: Viro, Latvia, Venäjä Vienti: Tanska, Norja Finndomo Ikkunat Lagerholm Finnsauna

4 Liikevaihto (M ) Tunnuslukuja Liikevaihto (M ) Henkilöstö ,0 116,0 132,9 157,7 175,0 199, Vuonna 2006 teimme 3000 taloa (asuntoa) ja 1450 hirsisaunaa ja -mökkiä.

5 Finndomon tavaramerkit Suomessa: Tuotanto: Sonkajärvi, Säynätsalo, Haukipudas, Loviisa ja Hartola Finndomon tavaramerkit Ruotsissa: Tuotanto: Hjältevad, Hässleholm ja Hultsfred Projektit ja aluerakentaminen: Päämarkkina-alue: Suomi, Ruotsi, Tanska Viro, Latvia ja Venäjä Myyntiyksikkö Tehdas

6 Katettua tehdaspinta-alaa yhteensä m 2 Näissä talotehtaissa on rakennettu tähän mennessä yhteensä yli taloa (asuntoa) ja n hirsisaunaa ja -mökkiä. Tehtaita 8 kpl Sonkajärvi m² - perustettu 1939 Säynätsalo m² - perustettu 1940 Hartola m² - perustettu 2004 Haukipudas m² - perustettu 1970 Hässleholm m² - perustettu 1965 Hjältevad m² - perutettu 1947 Hultsfred m² - perustettu 1929 Loviisa m 2 - Perustettu 1968

7 Puutalojen elementtirakentamisessa käytettävä tekniikka (Finndomo) Pienelementit Suurelementit Tilaelementit Elementtien koko <2 x 3.0 m Elementtien koko maks. 12 x 3 m Elementtien koko, maks. 4.2 x 12 m (50 m 2 )

8 Asennus Pienelementit Suurelementit Tilaelementit 1-2 kerroksisen talon asennusaika: 7-10 pvä / 3-4 henkeä Avaimet käteen-valmius 2-3 kk / 4 henkeä 6-9 pvä / 3-4 henkeä Avaimet käteen-valmius 2-3 kk / 4 henkeä 2 pvä / 3-4 henkeä Avaimet käteen-valmius 2-3 vko / 4 henkeä

9 Tietoisku Suomessa rakennetaan vuosittain n omakotitaloa, joista 60-70% on puuelementtirakenteisia (mitä luetaan elementiksi?) Loput omakotitaloista rakennetaan työmaalla (pitkästä puutavarasta, ns. precut-menetelmällä tai tiilestä/harkoista). Lisäksi rakennetaan n rivitaloasuntoa/v.

10 Lämmityksen tilaelementit LÄMMITYSTILAELEMENTTI Valmiiksi tehtaalla tehty kokonaisuus, joka tuodaan elementtinä kohteeseen ja toimii sitten talon kattilahuoneena. Kaksi eri tilaelementtiratkaisua: 1) Sisälle sijoitettava tilaelementti: Runkokehikko + palo-osastoidut seinät 2) Ulkorakennuksen yhteyteen sijoitettava tilaelementti

11 Lämmitykseen tarvittavat tilaelementit VARASTOELEMENTTI Kaksi eri elementtiratkaisua: 1) Pelletin varastointiin tarkoitettu tilaelementti, josta pelletti siirretään polttimelle ruuvikuljettimella. 2) Maan-alainen säiliö, josta pelletti siirretään polttimelle pneumaattisella kuljettimella.

12 Pellettivarasto ja lämmitystilaelementti Lähde: Projektityö, Evita Valkama, Jyväskylän ammattikorkeakoulu

13 Pellettilämmitysjärjestelmän sijoitteluesimerkki KATTILAN PÄÄLLE VAPAATA TILAA MIN. 200 mm SAVUHORMI KATTILAVALMISTAJAN SUOSITUKSEN MUKAAN TOIMITTAJAN MUKAINEN VEDONSÄÄDIN PELLETTI VAR KATTILAHUONE VESIPISTE POISTOILMAPUTKI TÄYTTÖYHDE PALAMISILMAKANAVA 1,5xSAVUHORMI O10 Lähde: Projektityö, Evita Valkama, Jyväskylän ammattikorkeakoulu

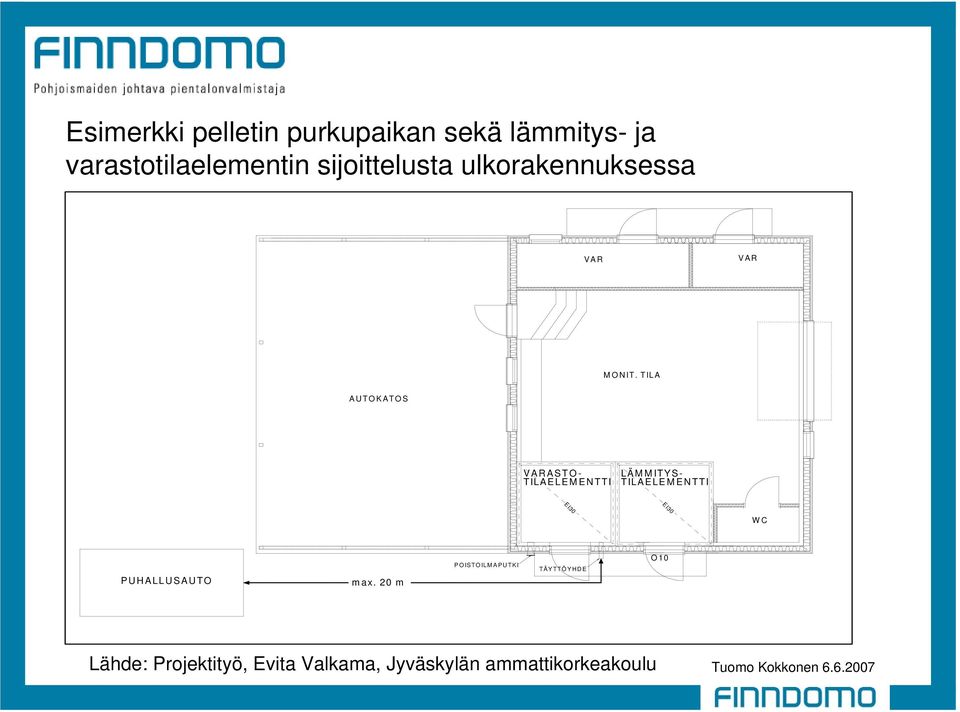

14 EI30 EI30 Esimerkki pelletin purkupaikan sekä lämmitys- ja varastotilaelementin sijoittelusta ulkorakennuksessa VAR VAR MONIT. TILA AUTOKATOS LÄMMITYS- TILAELEMENTTI VARASTO- TILAELEMENTTI WC PUHALLUSAUTO max. 20 m POISTOILMAPUTKI TÄYTTÖYHDE O10 Lähde: Projektityö, Evita Valkama, Jyväskylän ammattikorkeakoulu

15 Tilaelementin sisään rakennettu pellettivarasto 1 2 A B B A A - A B - B POISTOILMAPUTKI 2.TÄYTTÖYHDE 3.PURKUKOURU 4.TÖRMÄYSVAIMENNIN 5.SIIRTOLAITTEISTO 6.TARKASTUSIKKUNA 7.HUOLTOLUUKKU 8.RUNKOKEHIKKO 9.FENOLIFILMIVANERI 10.SULKUPELTI Lähde: Puupellettilämmitys RT

16 Esimerkki maanalaisesta pellettivarastosäiliöstä ja lämmitystilaelementistä Pellettisäiliö: Halkaisija 2.5m ja korkeus n.3m+ mahdolliset ankkurit (tilavuus 9,9m 3 ) Lähde: Oy U-Cont Ab

17 Pelletin siirtolaitteisto pellettivarastosta polttimelle 1. Mekaanisella siirtoruuvilla - varastotilaelementistä < 4 m etäisyydellä - spiraalikuljetin - ruuvikuljetin 2. Pneumaattisesti - maanalaisesta varastosäiliöstä - aina m metriin saakka - pölyn- ja hienoaineksenpoisto parantavat laitteiston toimintavarmuutta

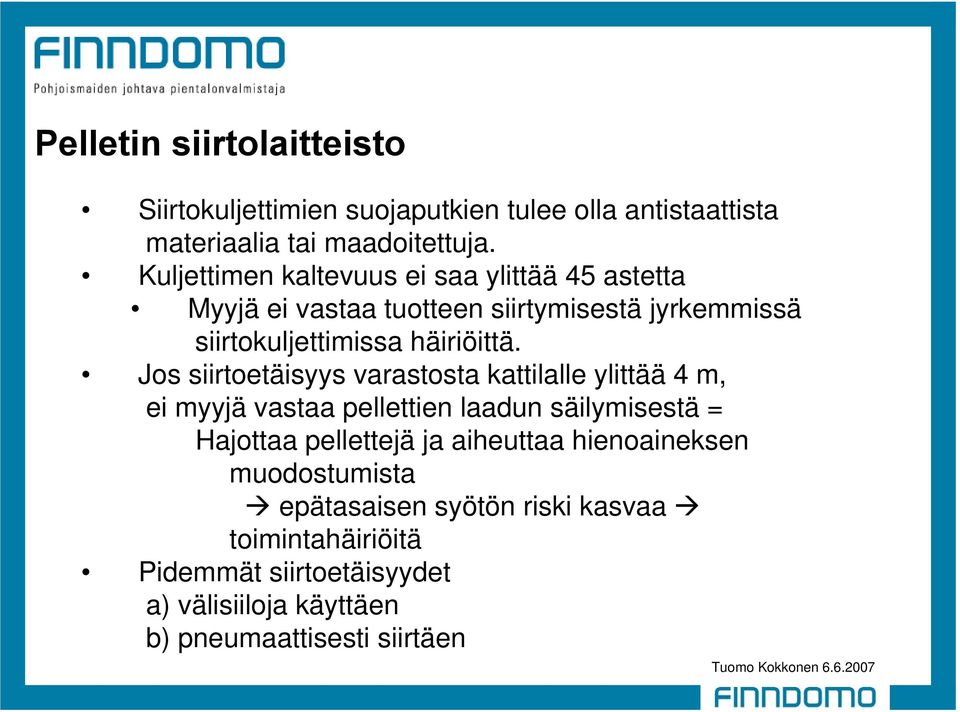

18 Pelletin siirtolaitteisto Siirtokuljettimien suojaputkien tulee olla antistaattista materiaalia tai maadoitettuja. Kuljettimen kaltevuus ei saa ylittää 45 astetta Myyjä ei vastaa tuotteen siirtymisestä jyrkemmissä siirtokuljettimissa häiriöittä. Jos siirtoetäisyys varastosta kattilalle ylittää 4 m, ei myyjä vastaa pellettien laadun säilymisestä = Hajottaa pellettejä ja aiheuttaa hienoaineksen muodostumista epätasaisen syötön riski kasvaa toimintahäiriöitä Pidemmät siirtoetäisyydet a) välisiiloja käyttäen b) pneumaattisesti siirtäen

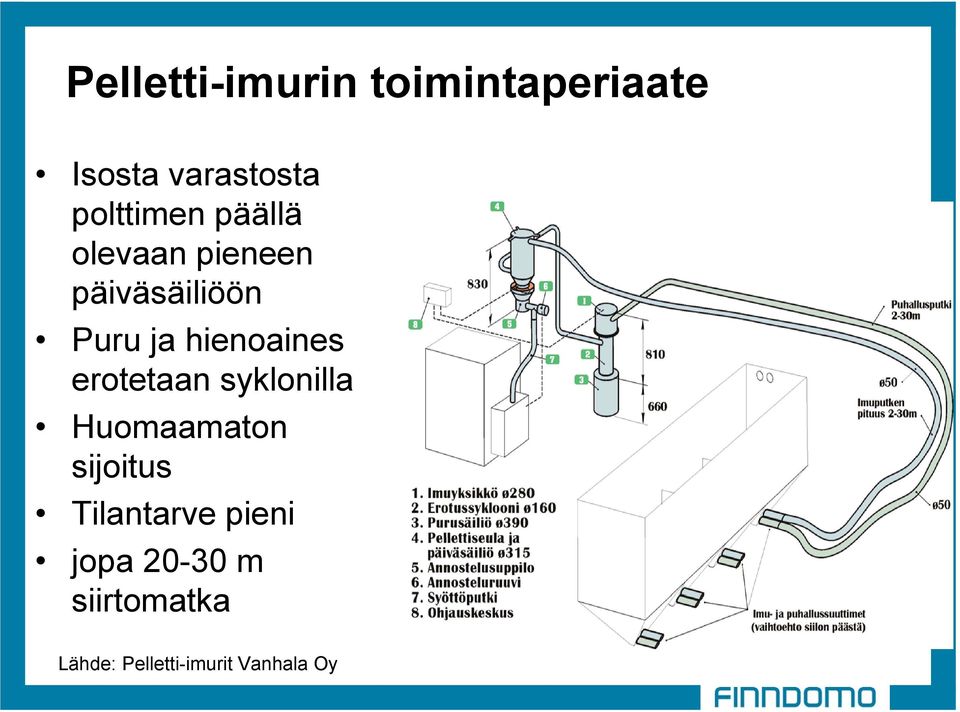

19 Pelletti-imurin toimintaperiaate Isosta varastosta polttimen päällä olevaan pieneen päiväsäiliöön Puru ja hienoaines erotetaan syklonilla Huomaamaton sijoitus Tilantarve pieni jopa m siirtomatka Lähde: Pelletti-imurit Vanhala Oy

20 Tavoitteita lämmitystilaelementille Mahdollisimman kompakti ratkaisu, jossa kaikki tarvittavat komponentit ovat mukana lyhyt asennusaika Sisämitat 2,5 m x 2,5 m ja -korkeus on 2,3 m Täytettävä paloturvallisuusmääräykset On nostettavissa ensin perustusten päälle tai kellariin, jonka jälkeen talon elementit kootaan ympärille Kevythormi

21 Tavoitteita pellettivarastolle Mahdollisimman kompakti ratkaisu, jossa kaikki tarvittavat komponentit ovat mukana lyhyt asennusaika Täytettävä paloturvallisuusmääräykset Tontit usein pieniä; maanalainen säiliö ei vähennä tontin rakennusoikeutta Sisätiloihin tuleva pellettivarastoelementtivaihtoehto on nostettavissa ensin perustusten päälle tai kellariin, jonka jälkeen talon elementit kootaan ympärille

22 Pellettilämmitys ulkorakennuksessa

23 Pellettilämmitys kellarissa
