KTS Luettelo 2010/2011. Kaapelihyllyt

Koko: px
Aloita esitys sivulta:

Download "KTS Luettelo 2010/2011. Kaapelihyllyt"

Transkriptio

1 TS Luettelo 2010/2011 aapelihyllyt

2 Tervetuloa asiakaspalveluun Palvelunumero: Faksi kyselyille: Faksi tilauksille: Sähköposti: Internet: äytä suoraa yhteyttä OBOn asiakaspalveluun! Tukipalvelumme numerossa palvelee päivittäin klo käytettävissäsi ja vastaa kaikkiin OBOn tuotevalikoimaa koskeviin kysymyksiin. Asiakaspalvelumme tarjoaa: oman alueenne asiantuntevat yhteyshenkilöt kaikki tiedot OBOn tuotevalikoimista asiantuntevaa neuvontaa erityissovelluksista nopean ja helpon pääsyn OBO-tuotteiden teknisiin tietoihin - haluamme olla parhaita myös asiakaslähtöisyydessä! 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) 2 OBO TS

3 Sisältö Yleinen suunnitteluohje Suunnitteluohjeet 5 annatusjärjestelmät 139 iinnitystarvikkeet 185 Levyhyllyt 197 Levyhyllyt vahvistetulla kannella 236 Lankahyllyt 245 Tikashyllyt 263 aapelihyllyt pitkiin kannatusväleihin 281 Tikashyllyt, nousutikkaat 301 Valaisinkiskot _TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) Asennuskiskot, koneasennukseen 327 aapelihyllyt ruostumattomasta teräksestä V2A (ST) 335 aapelihyllyt haponkestävästä teräksestä V4A (HST) 381 Sisällysluettelot 401 TS OBO 3

4 Yleinen suunnitteluohje OBO TS-seminaarit: Ensikäden tietoa aapelihyllyjä käsittelevällä laajalla koulutus- ja seminaariohjelmalla OBO välittää käyttäjille ensikäden erikoistietoja. Teoreettisten perusteiden lisäksi käsitellään myös käytännön sovelluksia. Aiheen laajaalaiseen käsittelyyn kuuluvat myös asennus- ja laskentaesimerkit. Tarjouspyyntöasiakirjat, tuotetiedotteet, tietolehdet Internetissä osoitteessa Me helpotamme työtänne laajalla valikoimalla käytännönläheisiksi - muokattuja asiakirjoja, joita voi käyttää esimerkiksi projektin suunnittelussa ja laskennassa. Niihin kuuluvat: Tarjouspyyntöasiakirjat Tuotetiedotteet Ohjelehdet Tietolehdet Päivitämme nämä asiakirjat säännöllisesti ja ne voi ladata maksutta ympäri vuorokauden Internetissä latausalueelta osoitteessa wwwobode. Tarjouspyyntöasiakirjat Internetissä osoitteessa wwwausschreibende Maksuton pääsy yli tietueeseen valikoimista TS, BSS, TBS, LFS, EGS ja UFS. Internet-sivujen säännöllisen päivityksen ja laajennusten ansiosta saat aina kattavan yleiskuvan OBOn tuotteista. äytettävissä ovat kaikki tavallisimmat tiedostomuodot (pdf, doc, - gaeb, html, text, xml, önorm). 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) 4 OBO TS

5 Suunnittelu- ja asennusohje sisältö Yleinen suunnitteluohje 8 annatusjärjestelmät 35 iinnitystarvikkeet 57 Levyhyllyt 63 Levyhyllyt lattia-asennukseen 79 Lankahyllyt 85 Tikashyllyt 97 aapelihyllyt pitkiin kannatusväleihin 103 Tikashyllyt, nousutikkaat 111 Valaisinkiskot _TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) Asennuskiskot, koneasennukseen 123 aapelihyllyt jaloteräksestä ST ja HST 129 Lisätietoja 132 TS OBO 5

6 Yleinen suunnitteluohje OBO Contruct TS: Projektisuunnittelusta tuote-erittelyyn OBO Construct AutoCAD ohjelmalla suunnittelet projektisi kaapelihyllyratkaisut. OBO Construct TS -ohjelmalla suunnitellaan optimaalinen kaapelihyllyjärjestelmä kannatus- ja kiinnitysosineen sekä myös palonkestävien kaapelihyllyjen asennusjärjestelmä saksalaisen standardin DIN 4102 osan 12 mukaan. Yksityiskohtainen ja käyttäjän - suunnitelmien mukainen massaluettelo myös tuotteiden ohjehinnoilla. Ohjelman tärkeimmät ominaisuudet: kaapelihyllyreittien lisääminen yksitellen tai ohjelman avulla johtoteiden kokomitoitus. kannatusjärjestelmän kuormitusten automaattinen laskenta. valikkotoiminen kaapelihyllyjen tuotevalinta. yksityiskohtaisten tuote-erittelyiden ja massalistojen laadinta ja siirto Microsoft Excel- tiedostoksi tarjouskyselyjä varten. myös palonkestävien kaapelihyllyasennusten suunniteluun ja erittelyyn automaattinen merkintätoiminto käytännöllinen kulma- ja asennusosien lisääminen ja muokkaaminen. kieliversiot: saksa, englanti, ranska, tsekki. Valikoimaa täydennetään koko ajan. 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) 6 OBO TS

7 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) Yleinen suunnitteluohje Suunnitteluohjelman OBO Construct TS lisäksi voit ladata kotisivuiltamme erillisen ohjelman Tool Cable Filling, joka avustaa optimaalisen kaapelihyllyjärjestelmän valinnassa kaapeleiden täyttöasteineen. Tekninen ohje: Ohjelman OBO Construct TS voi tilata suoraan OBOlta tai ladata internetistä osoitteesta Huomio: tarvitaan AutoCAD-ohjelma (versiosta 2006 uusimpaan versioon 2010) (täydellinen versio tai LT-versio). Ohjelman koko laajuuden sisältävää testiversiota voi käyttää 14 päivän ajan. Testiajan kuluttua ohjelma sulkeutuu automaattisesti. Jotta ohjelmaa voi edelleen käyttää, pitää rekisteröityä. ekisteröinti toteutetaan maksamalla 80 euron maksu. Microsoft Windows ja Excel ovat Microsoft Corporation, USA rekisteröityjä tavaramerkkejä. AutoCAD on Autodesk Incorporation, USA rekisteröity tavaramerkki. TS OBO 7

8 Yleinen suunnitteluohje Standardit, määräykset ja testaukset Standardinmukaisuus takaa turvallisuuden OBO kaapelihyllyt ammattilaisilta ammattilaisille: aapelihyllyt suunnitellaan ja valmistetaan standardin DIN EN mukaan. Siinä - määrätän kaikki tärkeät ominaisuudet käyttöalueesta ja testiolosuhteista korroosiokestävyyteen ja lämpötilaluokitukseen. aapelihyllyjen johtavana valmistajana OBO vastaa päivittäin näihin haasteisiin. Seuraavilla testeillä varmistetaan kaapelihyllyjen standardinmukaisuus ja turvallisuus. CE-yhdenmukaisuus aikki tämän luettelon tuotteet ovat CE-yhdenmukaisia kulloisenkin EYdirektiivin mukaan. Tämä koskee myös standardiosia kuten ruuveja, aluslevyjä ja muttereita, jotka kuuluvat kulloiseenkin järjestelmään. ulloinenkin EY-vaatimustenmukaisuusvakuutus todistaa yhdenmukaisuuden mainittujen direktiivien tai standardien kanssa, mutta siihen ei kuitenkaan sisälly ominaisuuksia koskevaa vakuutusta. Mukana toimitettuja tuotetieojen turvallisuuohjeita sekä yleisiä turvallisuusohjeita pitää noudattaa asennuksessa ja käytössä. Hyllyjen johtavuus laskee jatkojen ylimenovastuksista. OBOn kaapelihyllyjen jatkokappaleet ovat kehitetty lujiksi ja kestäviksi ilman ylimenovastusta. Nämä osat testataan BET-laboratoriossa. Testatut tuotteet on merkitty tässä luettelossa tarkastusmerkin kuvalla. Voit tilata testipöytäkirjat koska tahansa tukipalvelustamme. Turvallinen kuljetus ja käsittely edellyttää sopivan suojavaatetuksen käyttämistä. Potentiaalintasauksen/maadoituksen testit aapelihyllyjärjestelmä kokonaisuudessaan pitää olla riittävän johtava. Vain siten voidaan varmistaa, että potentiaalintasaus on toimiva. 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) 8 OBO TS

9 Testitulosten esittäminen Yleinen suunnitteluohje aapelihyllyjen sekä tarvikkeiden kuormitustestaukset aikille OBOn tuotteille ja järjestelmille tehdään kuormitustestit Nämä testit ovat standardien DIN EN tai DIN VDE 0639 mukaiset. Testin jälkeen voidaan jokaiselle rakenneosalle määrittää kuormitettavuus suhteessa kannatusväleihin ja tuotekohtaisiin mittoihin- Nämä tekniset tiedot esitetään kunkin tuotteen kuormitustaulukossa ja tuotteen tietotaulukossa. Lisätietoja kaapelihyllyjen ja asennusosien kuormitettavuudesta on esitetty tämän luettelon jälkimmäisessä osiossa - tuoteosiossa. Ilmoitetuissa arvoissa ei ole huomioitu ympäristövaikutuksia kuten lumi- ja tuulikuormia tai muita ulkoisia vaikutuksia. 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) TS OBO 9

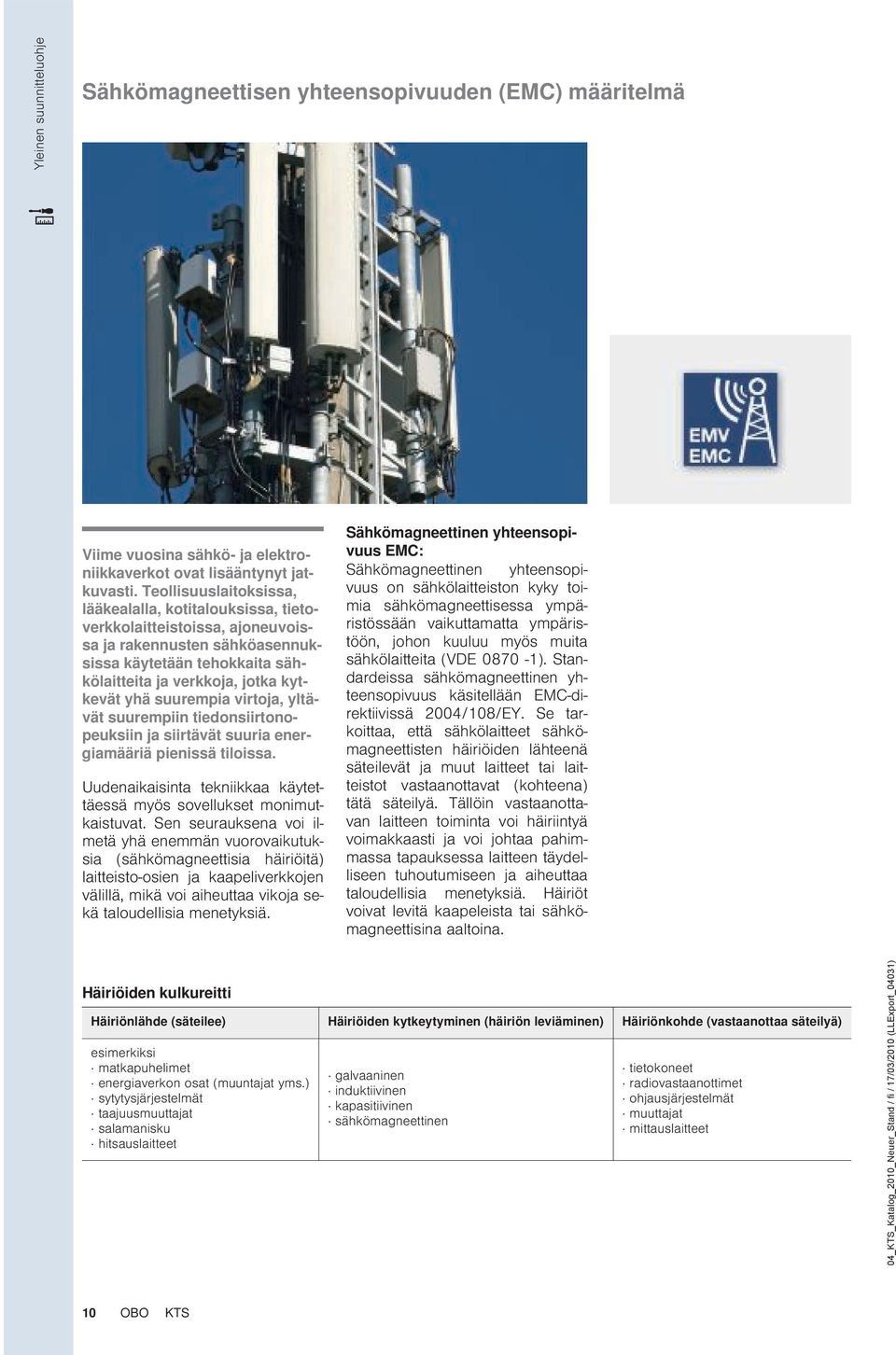

10 Yleinen suunnitteluohje Sähkömagneettisen yhteensopivuuden (EMC) määritelmä Viime vuosina sähkö- ja elektroniikkaverkot ovat lisääntynyt jatkuvasti. Teollisuuslaitoksissa, lääkealalla, kotitalouksissa, tietoverkkolaitteistoissa, ajoneuvoissa ja rakennusten sähköasennuksissa käytetään tehokkaita sähkölaitteita ja verkkoja, jotka kytkevät yhä suurempia virtoja, yltävät suurempiin tiedonsiirtonopeuksiin ja siirtävät suuria energiamääriä pienissä tiloissa. Uudenaikaisinta tekniikkaa käytettäessä myös sovellukset monimutkaistuvat. Sen seurauksena voi ilmetä yhä enemmän vuorovaikutuksia (sähkömagneettisia häiriöitä) laitteisto-osien ja kaapeliverkkojen välillä, mikä voi aiheuttaa vikoja sekä taloudellisia menetyksiä. Sähkömagneettinen yhteensopivuus EMC: Sähkömagneettinen yhteensopivuus on sähkölaitteiston kyky toimia sähkömagneettisessa ympäristössään vaikuttamatta ympäristöön, johon kuuluu myös muita sähkölaitteita (VDE ). Standardeissa sähkömagneettinen yhteensopivuus käsitellään EMC-direktiivissä 2004/108/EY. Se tarkoittaa, että sähkölaitteet sähkömagneettisten häiriöiden lähteenä säteilevät ja muut laitteet tai laitteistot vastaanottavat (kohteena) tätä säteilyä. Tällöin vastaanottavan laitteen toiminta voi häiriintyä voimakkaasti ja voi johtaa pahimmassa tapauksessa laitteen täydelliseen tuhoutumiseen ja aiheuttaa taloudellisia menetyksiä. Häiriöt voivat levitä kaapeleista tai sähkömagneettisina aaltoina. Häiriöiden kulkureitti Häiriönlähde (säteilee) Häiriöiden kytkeytyminen (häiriön leviäminen) Häiriönkohde (vastaanottaa säteilyä) esimerkiksi matkapuhelimet energiaverkon osat (muuntajat yms.) sytytysjärjestelmät taajuusmuuttajat salamanisku hitsauslaitteet galvaaninen induktiivinen kapasitiivinen sähkömagneettinen tietokoneet radiovastaanottimet ohjausjärjestelmät muuttajat mittauslaitteet 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) 10 OBO TS

11 Sähkömagneettisen yhteensopivuuden varmistaminen Yleinen suunnitteluohje 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) Sähkömagneettisen yhteensopivuuden varmistaminen EMC:n varmistaminen edellyttää suunnittelussa systemaattista lähestymistapaa. Häiriönlähteet pitää tunnistaa laadullisesti ja määrällisesti. ytkeytyminen kuvaa häiriön leviämistä häiriönlähteestä kohdelaitteeseen. EMC-suunnittelun tehtävä on varmistaa yhteensopivuus lähteessä, kytkeytymisreitillä tai häiriön kohteessa. Suunnittelijat ja asentajat joutuvat päivittäisissä töissään käsittelemään tätä aihepiiriä yhä useammin. EMC on näin ollen perustava tekijä jo asennuksen suunnittelussa ja kaapeloinnissa. Sähkömagneettisen yhteensopivuuden monitahoisuuden vuoksi EMC:hen liittyviä ongelmia pitää analysoida ja ratkaista yksinkertaistettujen hypoteesien, mallien sekä testien ja mittausten avulla. aapelihyllyjärjestelmien merkitys EMC:lle aapelihyllyjärjestelmillä voidaan merkittävästi vaikuttaa EMC:n parantamiseen. Ne ovat passivisia ja sen vuoksi niillä on suuri merkitys sähkömagneettiselle yhteensopivuudelle, koska kaapelit asennetaan ja suojataan kaapelihyllyjen avulla. un kaapelit asennetaan - kaapelihyllyillä joita peitetään kansilla, niiden galvaaninen kytkentä ja sähkömagneettisten kenttien kytkeytyminen vähenee merkittävästi. aapelihyllyt vaikuttavat näin olennaisesti kytkeytymisen vähenemiseen lähteestä kohteeseen Niiden suojavaikutukset voidaan ilmaista määrällisesti kytkentävastuksella ja suojavaimennuksella. Näin suunnittelija saa tärkeitä suunnitteluparametrejä kaapelihyllyjen EMC-suojaukselle. Salama EMC:n vaikutusanalyysin perusteella rakennukseen (EN ) tiedetään, että salamapurkaukset kuuluvat voimakkaimpiin esiintyviin häiriönlähteisiin. Tällöin salaman purkausvirta esiintyy rakennuksen potentiaalintasausjärjestelmässä ja/tai kaapelihin indusoituu magneettisen kytkennän aiheuttamia ylijännitteitä. Suojatut kaapelihyllyt pienentävät näitä ylijännitteitä. TS OBO 11

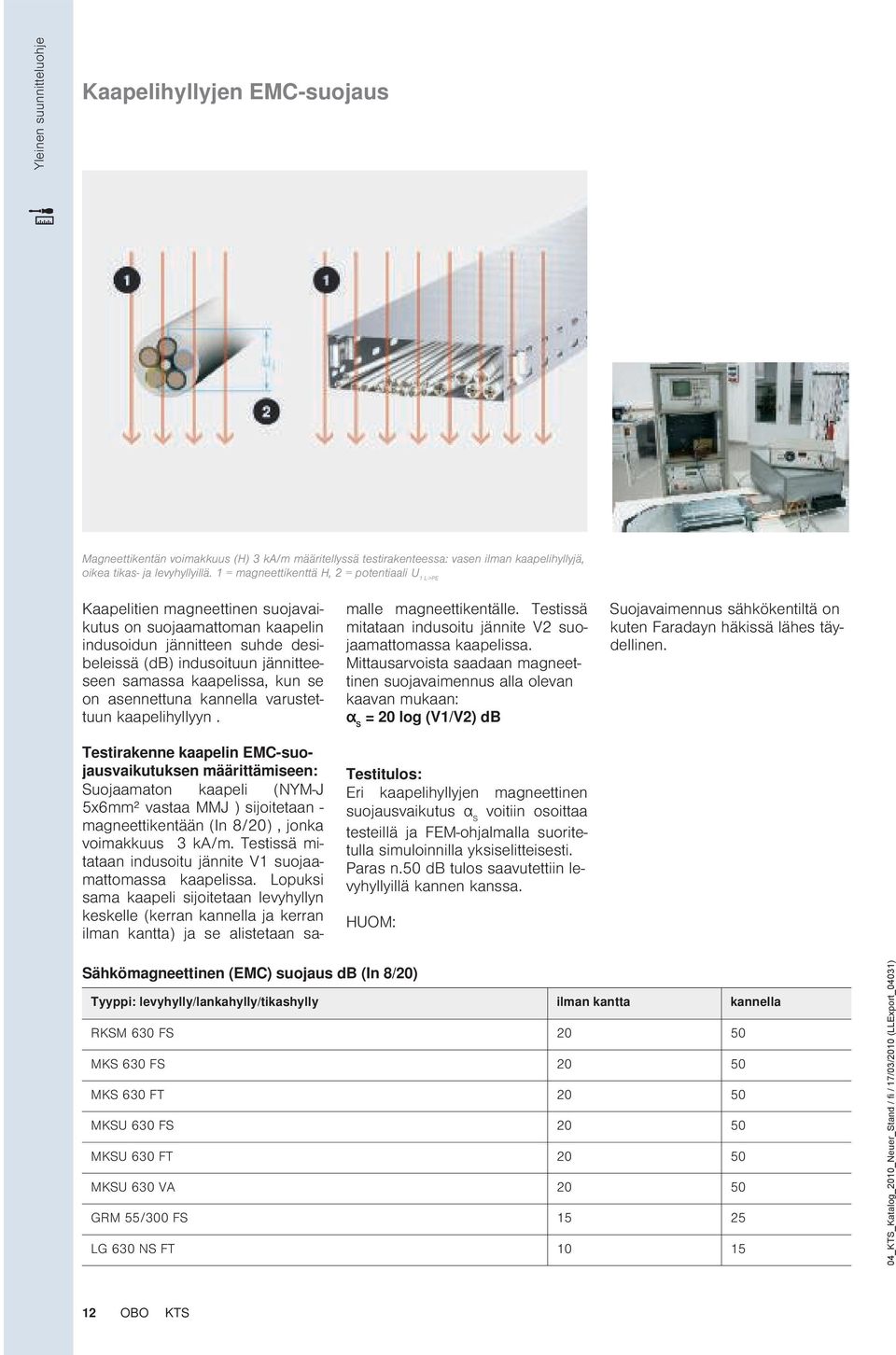

12 Yleinen suunnitteluohje aapelihyllyjen EMC-suojaus Magneettikentän voimakkuus (H) 3 ka/m määritellyssä testirakenteessa: vasen ilman kaapelihyllyjä, oikea tikas- ja levyhyllyillä. 1 = magneettikenttä H, 2 = potentiaali U 1 L->PE aapelitien magneettinen suojavaikutus on suojaamattoman kaapelin indusoidun jännitteen suhde desibeleissä (db) indusoituun jännitteeseen samassa kaapelissa, kun se on asennettuna kannella varustettuun kaapelihyllyyn. Testirakenne kaapelin EMC-suojausvaikutuksen määrittämiseen: Suojaamaton kaapeli (NYM-J 5x6mm² vastaa MMJ ) sijoitetaan - magneettikentään (In 8/20), jonka voimakkuus 3 ka/m. Testissä mitataan indusoitu jännite V1 suojaamattomassa kaapelissa. Lopuksi sama kaapeli sijoitetaan levyhyllyn keskelle (kerran kannella ja kerran ilman kantta) ja se alistetaan samalle magneettikentälle. Testissä mitataan indusoitu jännite V2 suojaamattomassa kaapelissa. Mittausarvoista saadaan magneettinen suojavaimennus alla olevan kaavan mukaan: α S = 20 log (V1/V2) db Testitulos: Eri kaapelihyllyjen magneettinen suojausvaikutus α S voitiin osoittaa testeillä ja FEM-ohjalmalla suoritetulla simuloinnilla yksiselitteisesti. Paras n.50 db tulos saavutettiin levyhyllyillä kannen kanssa. HUOM: Suojavaimennus sähkökentiltä on kuten Faradayn häkissä lähes täydellinen. Sähkömagneettinen (EMC) suojaus db (In 8/20) : levyhylly/lankahylly/tikashylly ilman kantta kannella SM 630 FS MS 630 FS MS 630 FT MSU 630 FS MSU 630 FT MSU 630 VA GM 55/300 FS LG 630 NS FT _TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) 12 OBO TS

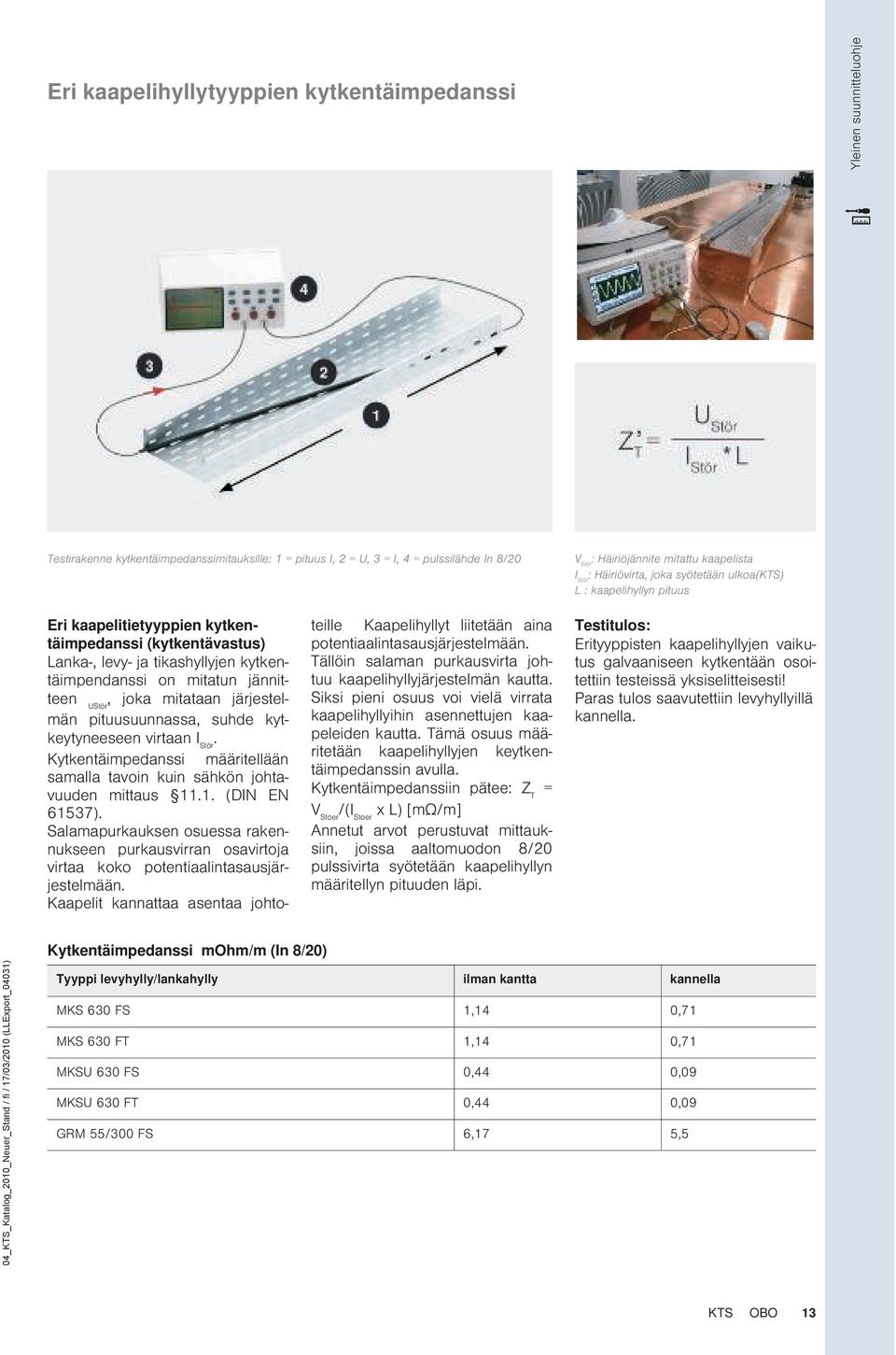

13 Eri kaapelihyllytyyppien kytkentäimpedanssi Yleinen suunnitteluohje Testirakenne kytkentäimpedanssimitauksille: 1 = pituus I, 2 = U, 3 = I, 4 = pulssilähde In 8/20 V Stör : Häiriöjännite mitattu kaapelista I Stör : Häiriövirta, joka syötetään ulkoa(ts) L : kaapelihyllyn pituus Eri kaapelitietyyppien kytkentäimpedanssi (kytkentävastus) Lanka-, levy- ja tikashyllyjen kytkentäimpendanssi on mitatun jännitteen UStör, joka mitataan järjestelmän pituusuunnassa, suhde kytkeytyneeseen virtaan I Stör. ytkentäimpedanssi määritellään samalla tavoin kuin sähkön johtavuuden mittaus (DIN EN 61537). Salamapurkauksen osuessa rakennukseen purkausvirran osavirtoja virtaa koko potentiaalintasausjärjestelmään. aapelit kannattaa asentaa johtoteille aapelihyllyt liitetään aina potentiaalintasausjärjestelmään. Tällöin salaman purkausvirta johtuu kaapelihyllyjärjestelmän kautta. Siksi pieni osuus voi vielä virrata kaapelihyllyihin asennettujen kaapeleiden kautta. Tämä osuus määritetään kaapelihyllyjen keytkentäimpedanssin avulla. ytkentäimpedanssiin pätee: Z T = V Stoer /(I Stoer x L) [mω/m] Annetut arvot perustuvat mittauksiin, joissa aaltomuodon 8/20 pulssivirta syötetään kaapelihyllyn määritellyn pituuden läpi. Testitulos: Erityyppisten kaapelihyllyjen vaikutus galvaaniseen kytkentään osoitettiin testeissä yksiselitteisesti! Paras tulos saavutettiin levyhyllyillä kannella. 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) ytkentäimpedanssi mohm/m (In 8/20) levyhylly/lankahylly ilman kantta kannella MS 630 FS 1,14 0,71 MS 630 FT 1,14 0,71 MSU 630 FS 0,44 0,09 MSU 630 FT 0,44 0,09 GM 55/300 FS 6,17 5,5 TS OBO 13

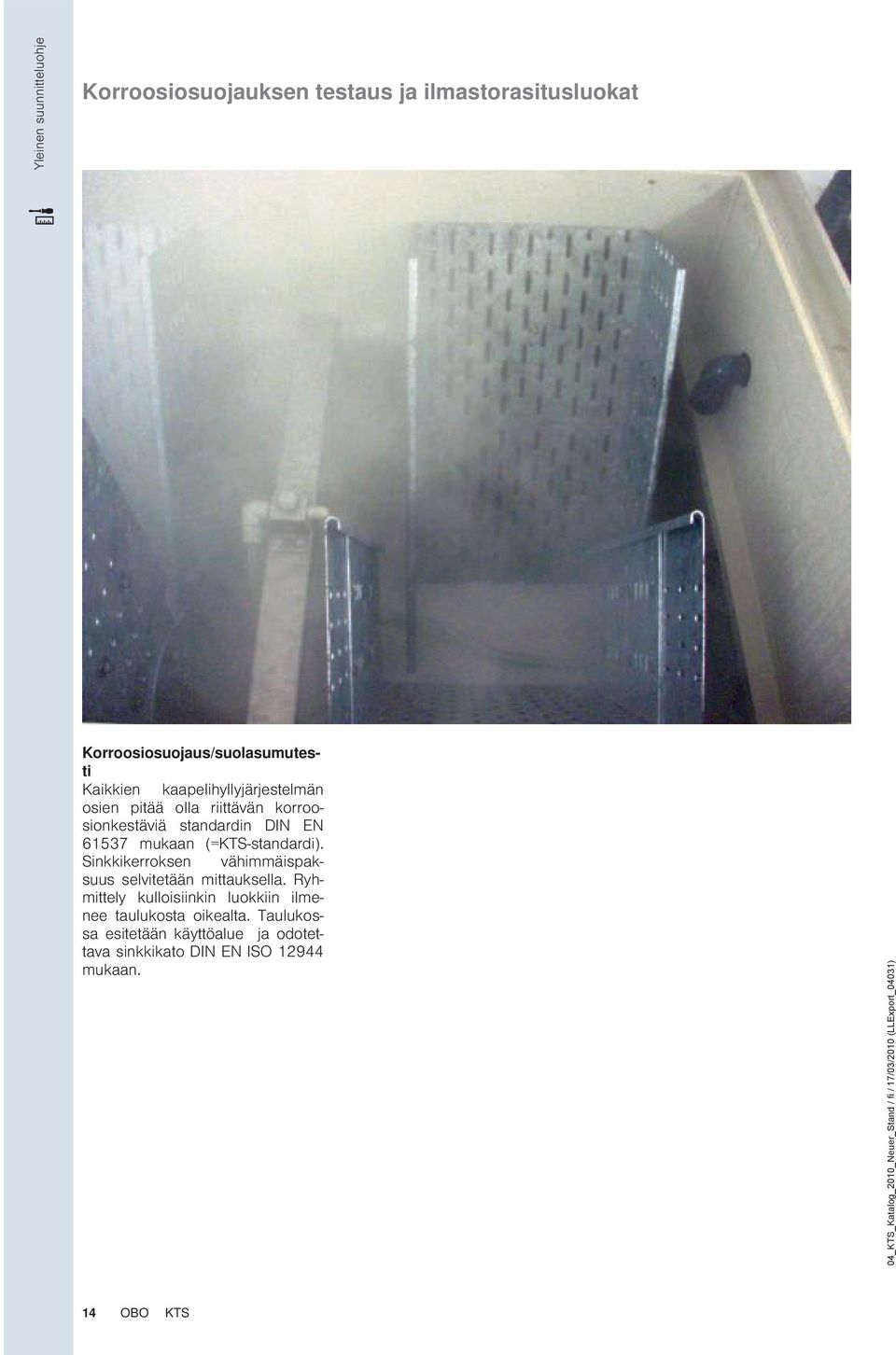

14 Yleinen suunnitteluohje orroosiosuojauksen testaus ja ilmastorasitusluokat orroosiosuojaus/suolasumutesti aikkien kaapelihyllyjärjestelmän osien pitää olla riittävän korroosionkestäviä standardin DIN EN mukaan (=TS-standardi). Sinkkikerroksen vähimmäispaksuus selvitetään mittauksella. yhmittely kulloisiinkin luokkiin ilmenee taulukosta oikealta. Taulukossa esitetään käyttöalue ja odotettava sinkkikato DIN EN ISO mukaan. 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) 14 OBO TS

15 orroosiosuojauksen testaus ja ilmastorasitusluokat Yleinen suunnitteluohje Ympäristöluokitus DIN EN ISO mukaan Tyypillinen ympäristö sisällä Tyypillinen ympäristö ulkona Ympäristöluokka orroosiorasitus Sinkkikato C 1 Lämmitetyt rakennukset tavallisella huoneilmalla esim. toimistot, kaupat, koulut, hotellit - ei merkittävästi <0,1 µm/v C 2 Lämmittämättömät rakennukset, joissa voi esiintyä kosteutta kuten varastot, urheiluhallit Ilmakehä, jossa on vähän epäpuhtauksia. Yleensä ilmenee maaseudulla. vähäinen 0,1-0,7 µm/v C 3 Tuotantotilat, jotka ovat hyvin kosteita ja joiden ilmassa on epäpuhtauksia esim. elintarviketeollisuuslaitokset, pesulat, panimot ja meijerit. aupunki- ja teollisuusalueiden ilmakehä, jonkin verran rikkidioksidin aiheuttamia epäpuhtauksia, rannikkoalueet vähäisillä suolapitoisuuksilla. kohtuullinen 0,7-2,1 µm/v C 4 emian teollisuuden laitokset, uimahallit, meriilmasto, jne. Teollisuuskohteet ja rannikkoalueet, joissa suolavesikuormitus on pieni. voimakas 2,1-4,2 µm/v C 5-I akennukset ja alueet, joissa ilmenee lähes jatkuvasti kosteutta ja runsaasti epäpuhtauksia (teollisuusilmasto) Teollisuuskohteet, joissa on korkeita kosteuspitoisuuksia ja syövyttävä ilmakehä. erittäin voimakas (teollisuus) 4,2-8,4 µm/v C 5-M akennukset ja alueet, joissa ilmenee lähes jatkuvasti kosteutta ja runsaasti epäpuhtauksia (meri-ilmasto). annikko- ja merialueet suolakuormituksella erittäin voimakas (meri) >4,2-8,4 µm/v 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) oroosionkestävyyden luokitus (DIN EN luonnoksesta) Luokka Suositeltu valmistusaine ja pintakäsittely 0* ei yhtään 1 sinkitty vähimmäispaksuuteen 5 µm 2 sinkitty vähimmäispaksuuteen 12 µm 3 kuumasinkitty min.275g/m2 EN ja EN mukaan 4 kuumasinkitty min.350g/m2 EN ja EN mukaan 5 kuumasinkitty upottamalla sinkkipinnoite min.45 µm ISO 1461 mukaan 6 kuumasinkitty upottamalla sinkkipinnoite min.55 µm ISO 1461 mukaan 7 kuumasinkitty upottamalla sinkkipinnoite min.70 µm ISO 1461 mukaan 8 kuumasinkitty upottamalla sinkkipinnoite min.85 µm ISO 1461 mukaan (tavallisesti runsasseoksinen piiteräs) ruostumaton teräs, valmistettu ASTM mukaan: A 240/A 240M - 95 a nimike S30403 tai EN taso ei viimeistelyä** 9A ruostumaton teräs, valmistettu ASTM mukaan: A 240/A 240M - 95 a nimike S31603 tai EN taso ei viimeistelyä 9B ruostumaton teräs, valmistettu ASTM mukaan: A 240/A 240M - 95 a nimike S30403 tai EN taso viimeistelyllä** 9C haponkestävä teräs, valmistettu ASTM mukaan: A 240/A 240M - 95 a nimike S31603 tai EN taso viimeistelyllä** 9D * Materiaaleille, joilla ei ole ilmoitettua korroosionkestävyysluokitusta ** Viimeistelyä käytetään halkeamissyöpymisen estämiseksi ja muiden terästen saastumisen ehkäisemiseksi TS OBO 15

16 Yleinen suunnitteluohje Pintakäsittelyt sisätilakäyttöön OBO kaapelihyissä ovat parhaat mahdolliset pinta- ja materiaalivaihtoehdot kulloistenkin vaatimusten mukaisesti sekä sisä- että ulkotiloihin kuten myös aggressiiviseen ympäristöön ja hygienian edellyttämiin erikoisratkaisuihin. OBOn kaapelihyllyjä valmistetaan korkealaatuisesta - teräksestä tai teräslangasta ja ne on saatavana eri pintamateriaalivaihtoehdoilla. Erilaiset jalostusja pintakäsittelymenetelmät varmistavat sopivan korroosiosuojauksen käyttötarkoituksen mukaan. OBOn kaapeliteitä ovat saatavana myös jaloteräksisinä sekä pulverimaalattuina. äyttöalue - sisätilat Sisätiloihin OBO tarjoaa galvaanisesti sinkittyjä ja kuumasinkittyjä kaapelihyllyjä. Ne sopivat erityisesti kuiviin sisätiloihin ilman syövyttäviä epäpuhtauksia. Galvaaninen sinkitys Elektrolyyttinen sinkitys standardin DIN EN mukaan. Sinkkipinnoitteen paksuus, keskiarvo noin 2,5-10 µm ohs- direktiivin mukainen Tuotteet: Lankahyllyt ja asennusosat kuten ruuvit, aluslevyt ja mutterit. uumasinkitys uumasinkitys DIN EN (aiemmin DIN EN ja DIN EN 10142) mukaan. Sinkkipinnoitteen paksuus, keskiarvo noin 20 µm Leikkauskohdat suojataan katodisella korroosiosuojauksella materiaalin vahvuuteen 2,0 mm asti. Tuotteet: aapelihyllyt, jatko- ja kulmakappaleet sekä väliseinät. 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) 16 OBO TS

17 Pintakäsittelyt ulkotilakäyttöön Yleinen suunnitteluohje 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) äyttöalue - ulkotilat Ulko- ja kostean tilan asennuksille OBOlla on kaapelihyllyjä, jotka on kuumasinkitty upottamalla tai kaksi kertaa upottamalla (Double-Dip). uumasinkitys upottamalla uumasinkitys upotusmenetelmällä DIN EN ISO 1461 mukaan Sinkkipinnoitteen paksuus DIN EN ISO 1461 mukaan noin µm Jälkikäteen tehdyt leikkaukset pitää suojamaalata korroosion ehkäisemiseksi. Tuotteet: aapelihyllyt ja hitsatut asennusosat mm. katto- ja seinäkannakkeet. uumasinkitys Double Dip uumasinkitys, sinkki-alumiinipinnoitteella DIN EN mukaan Pinnoitteen paksuus, keskiarvo noin 23 µm Leikkauskohdat suojataan katodisella korroosiosuojauksella materiaalin vahvuuteen 2,0 mm asti. Tuotteet: annet, väliseinät ja stanssatut asennusosat. TS OBO 17

18 Yleinen suunnitteluohje Pintakäsittelyt tunneleissa, elintarvike- ja kemian teollisuudessa äyttöalue - tunnelit, elintarvikeja kemianteollisuus aapelihyllyjä löytyy myös hygienian erityisvaatimuksia vaativiin kohteisiin sekä koviin ympäristörasituksiin. V2A ruostumaton teräs (ST) OBO-lyhenne: V2A Eurooppalainen raaka-ainenumero: Amerikkalainen raaka-ainemerkintä: 304 Hitsatut rakenneosat passivoidaan vielä lisäksi. Hitsaamattomat rakenneosat huuhdellaan ja niistä poistetaan rasva. Asennusosat: valittava tuoteosion»uostumaton teräs V2A«osiosta. V4A haponkestävä teräs (HST) OBO-lyhenne: V4A Eurooppalainen raaka-ainenumero: Amerikkalainen raaka-ainemerkintä: 316 / 316 T Hitsatut rakenneosat passivoidaan vielä lisäksi. Hitsaamattomat rakenneosat huuhdellaan ja niistä poistetaan rasva. Asennusosat: valittava tuoteosion»haponkestävä teräs V4A«osiosta. 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) 18 OBO TS

19 Pintakäsittelyt ulkonäkösyistä tai erityisen vaativaan ympäristörasitukseen Yleinen suunnitteluohje 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) äyttöalueet, joihin liittyy ulkonäköä ja ympäristön erityisrasituksia koskevia vaatimuksia Värillisillä pinnoitteilla päällystettyjen kaapelihyllyjen käyttö yleistyy koko ajan. Pinnoitus voidaan tehdä joko ulkonäön tai korroosiosuojauksen vuoksi: Pulverimaalaus korroosiosuojauksena aapelihyllyt FS Saatavana kaikissa AL-sävyissä. Näkyvien pintojen ja/tai koko järjestelmän maalaus Näkyvissä asennuksissa voidaan yhdistää rakennuksen väreihin. Eri järjestelmien erottamiseen (esim. sininen hylly 230/400 V, punainen hylly heikkovirtakaapelit). Pulverimaalatut tuotteet sävyltään AL 9010 on merkitty FST tässä luettelossa. Muista AL-sävyistä saat lisätietoja tukipalvelustamme numerosta TS OBO 19

20 Yleinen suunnitteluohje Miten valita oikea kaapelihyllytyyppi? aapelit ovat erilaisia. Optimaalisen kaapelihyllyn valinnalle on tärkeää tietää, minkälaisia kaapeleita asennetaan. Esimerkiksi eri järjestelmien kaapelit pitää asentaa erikseen välimatkalla toisistaan ja energiakaapeliden asennuksissa on otettava huomiotava tuntuva lämmön kehittyminen ja jäähdytys. OBOn valikoimissa on kaikille sähköasennuksille soveltuvat ratkaisut. 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) 20 OBO TS

21 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) Yleinen suunnitteluohje Monikäyttöiset levyhyllyt äyttöalueet: heikkovirta-asennuksista energiajakeluun, erityisesti - palonkestäviin asennuksiin tasaisen ja kaapeleita hyvin tukevan alustansa ansiosta. Lankahyllyt asennuskaapelien asennukseen äyttöalueet: aikki kevyet kaapelityypit. Sopii erityisesti pieniin tiloihin, tietokonesaleihin, IV-konetiloihin, välikatoissa ja asennuslattioille. Tikashyllyt asennus- ja energiakaapeleille äyttöalueet: Vaaka- ja pystyasennuksiin - myös raskaille suurpoikkipintaisille kaapeleille. aapelit voidaan kiinnittää kaarikiinnikkeillä pienoihin. Lisäetuna hyvä kuormitettavuus ja tuuletus. Levy- ja tikashyllyt pitkille kannatusväleille äyttöalueet: asennuksille, joissa tarvitaan suurta kuormitettavuutta ja/tai, joissa kannatusvälit ovat rakennesyistä yli kolmen metrin mittaisia. Asennuskiskot kone- ja erikoisasennuksiin Valikoima rajattomilla mahdollisuuksilla. Modulaaristen asennuskiskojen etuja voidaan hyödyntää erinomaisesti monimutkaisissa asennustöissä ja erityisesti koneenrakennuksessa TS OBO 21

22 Yleinen suunnitteluohje aapelihyllytyypin valinta kaapelitilan mukaan aapelin hyötypoikkipinta simuloi tyhjää tilaa todellisessa asennuksessa. aapelin halkaisija (1) ja tilantarve (2) Olennainen tekijä oikean kaapelihyllyn valinnassa on kaapelitilavuus, jolle hyllyssä pitää olla riittävästi tilaa, sekä varatilaa myös tuleville uusille kaapeleille. oska kaapelit eivät milloinkaan ole tiiviisti yhdessä ja täysin rinnakkain, kaapelin halkaisija ei ole riittävä peruste kaapelitilavuuden laskennalle Oikeamman mittausperusteen antaa pinta-alan kaava (A=2r)². Valinnan helpottamiseksi olemme luetteloineet vieressä tärkeimpien kaapelityyppien halkaisijat ja tilantarve. Tärkeää: kyseessä ovat keskiarvoja, joita voivat vaihdella eri valmistajilla. Tarkat arvot saat valmistajan antamista tiedoista. Tilantarpeen laskenta kaavalla (A=2r)² aapelin halkaisija ei ilmaise riittävästi todellista tilantarvetta. Laske: (A=2r)². Tämä arvo ilmaisee todellisen tilantarpeen (2) sisältäen kaapeleiden välitilat. 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) 22 OBO TS

23 Miten kaapelitilavuus selvitetään? Yleinen suunnitteluohje Eristetyt vahvavirtakaapelit Eristetyt vahvavirtakaapelit Telekaapelit Halkaisija mm Tilantarve cm² Halkaisija mm Tilantarve cm² Halkaisija mm Tilantarve cm² 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) 1 x 4 6,5 0,42 1 x 6 7 0,49 1 x ,64 1 x 16 9,5 0,9 1 x 25 12,5 1,56 3 x 1,5 8,5 0,72 3 x 2,5 9,5 0,9 3 x ,21 4 x 1,5 9 0,81 4 x 2,5 10,5 1,1 4 x 4 12,5 1,56 4 x 6 13,5 1,82 4 x 10 16,5 2,72 4 x ,61 4 x 25 23,5 5,52 4 x ,76 5 x 1,5 9,5 0,9 5 x 2,5 11 1,21 5 x 4 13,5 1,82 5 x 6 14,5 2,1 5 x ,24 5 x 16 21,5 4,62 5 x ,76 7 x 1,5 10,5 1,1 7 x 2,5 13 1,69 1 x 10 10,5 1,1 1 x 16 11,5 1,32 1 x 25 12,5 1,56 1 x 35 13,5 1,82 1 x 50 15,5 2,4 1 x 70 16,5 2,72 1 x 95 18,5 3,42 1 x ,5 4,2 1 x ,5 5,06 1 x ,25 1 x ,84 1 x x 1,5 11,5 1,32 3 x 2,5 12,5 1,56 3 x 10 17,5 3,06 3 x 16 19,5 3,8 3 x ,76 3 x x ,96 4 x 1,5 12,5 1,56 4 x 2,5 13,5 1,82 4 x 6 16,5 2,72 4 x 10 18,5 3,42 4 x 16 21,5 4,62 4 x 25 25,5 6,5 4 x ,84 4 x x ,56 4 x ,21 4 x ,64 4 x x x ,6 5 x 1,5 13,5 1,82 5 x 2,5 14,5 2,1 5 x 6 18,5 3,42 5 x 10 20,5 4,2 5 x 16 22,5 5,06 5 x 25 27,5 7,56 5 x ,56 5 x x 2 x 0,6 5 0,25 4 x 2 x 0,6 5,5 0,3 6 x 2 x 0,6 6,5 0,42 10 x 2 x 0,6 7,5 0,56 20 x 2 x 0,6 9 0,81 40 x 2 x 0,6 11 1,12 60 x 2 x 0,6 13 1, x 2 x 0,6 17 2, x 2 x 0,6 23 5,29 2 x 2 x 0,8 6 0,36 4 x 2 x 0,8 7 0,49 6 x 2 x 0,8 8,5 0,72 10 x 2 x 0,8 9,5 0,9 20 x 2 x 0,8 13 1,69 40 x 2 x 0,8 16,5 2,72 60 x 2 x 0, x 2 x 0,8 25,5 6,5 200 x 2 x 0, ,24 ICT- kaapelit oaksaalikaapelit Halkaisija mm Halkaisija mm TV 6,8 0,48 Tilantarve cm² Cat ,64 Cat ,64 Tilantarve cm² TS OBO 23

24 Yleinen suunnitteluohje aapelihyllyn valintaan huomioitavia asioita aapelin halkaisija aapelin korkeus ei saa ylittää kaapelihyllyn reunan korkeutta. Varatila Hyllyä valittaessa pitää varata vähintään 30 % varatilaa tulevia jälkiasennuksia varten. Haaroitukset Haaroitusten mitoituksessa on otettava huomioon kaapeleiden taivutussäteet. Eri järjestelmien erottaminen Hyllyn valinnassa pitää ottaa huomioon erilaiset kaapelijärjestelmät. Jotta eri järjestelmiä voidaan erottaa toisistaan, pitää noudattaa vaadittuja etäisyyksiä. Sama kaapelitila, eri asennustavat Seuraavassa esimerkkejä erikokoisten hyllyjen kaapelitilasta. Siinä näytetään kaapelihyllyn leveyden, sen sivun korkeuden ja kaapelitilan yhteyttä. Esimerkeissä on ICT-kaapeleiden ja energiakaapeleiden asennuksessa sama kaapelitilavuus, mutta kun tietoverkkokaapeleille valitaan korkea hylly, käytetään energiakaapeleiden asennuksessa yleensä leveää, matalaa mallia. Oikean hyllyn valinnassa on otettava huomioon SFS 6000-standardit. Niissä on tietoa - kaapeleiden lämpenemisestä riippuen niiden määrästä tai ympäristön lämpötilasta. Esimerkit Matala, leveä malli: esim. energiakaapeleille aapelihyllyn leveys: 300 mm Sivun korkeus: 35 mm aapelitila: 103 cm 2 apea, korkea malli esim ICT-kaapeleille aapelihyllyn leveys: 100 mm Sivun korkeus: 110 mm aapelitila: 108 cm 2 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) 24 OBO TS

25 Suositellut asennustavat Suositellut asennustavat SFS standardissa on tietoja kaapeleiden määristä ja tuuletuksesta, joita on noudatettava asennuksissa. Yleinen suunnitteluohje Suositeltu asennustapa C aapeli rei'ittämättömässä levyhyllyssä, esim. tyyppi MSU. Suositeltu asennustapa E tai F aapeli rei'itetyssä levyhyllyssä vaaksuora/pystysuora, esim. tyyppi S/MS. Suositeltu asennustapa E tai F aapeli lankahyllyissä, esim. tyyppi G-Magic 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) TS OBO 25

26 Yleinen suunnitteluohje Miten kaapelikuormitus lasketaan? 100 mm = 15 kg/m. 200 mm = 30 kg/m 300 mm = 45 kg/m 400 mm = 60 kg/m 500 mm = 75 kg/m 600 mm = 90 kg/m äyttötarkoitukseen optimaalisen kaapelihyllyn valinnassa on ratkaisevaa myös sen kuormitettavuus. uormitettavuus määritetään odotetun kaapelipainon mukaan (jälkiasennuksia huomioiden). aapelipaino voidaan selvittää kolmella tavalla: Vaihtoehto 1: Tukeutuminen kokemusperäisiin arvoihin aapelihyllyn kuormitettavuus voidaan arvioida kokemusperäisillä arvoilla. Tällöin pätee hyllyn, jossa sivun korkeus on 60 mm, kaapelipaino 15 kg/m jokaista 100 mm:n leveyttä kohti (kts. kuvasarja). Vaihtoehto 2: okemusperäisiin arvoihin tukeutumiseen on luotettavampaa selvittää kaapelikuorma standardin EN mukaan viereisellä kaavalla tai (Vaihtoehto 3) valmistajan tietojen mukaan. uvasarjassa esitetään kokemusperäisiin arvoihin perustuva kaapelihyllyn kaapelikuormitus sivun korkeudella 60 mm hyllyleveyksillä mm:iin. Vaihtoehto 2: Laskentakaava EN standardin mukaan Standardissa on kaava sallitun kaapelikuormituksen laskemiseen. Alla olevassa esimerkissä lasketaan max. kaapelikuormitus hyllylle, jonka mitat ovat 60 mm x 300 mm ja kaapelitila on 178 cm². Vaihtoehto 3: Tarkka laskeminen valmistajan tietojen avulla Useimmat kaapelivalmistajat tarjoavat tarkan mahdollisuuden kaapelipainojen laskemiseen vastaavien luetteloiden ja taulukoiden avulla. Tärkeää: vieressä esitetyt taulukot ovat vain karkea yleiskuvaus. ysymyksessä ovat keskiarvot, jotka voivat vaihdella eri valmistajilla. Tarkat arvot saat valmistajan antamista tiedoista. aapelikuorma (F) = 0,028 N m x mm² x kaapelitila 1. aapelikuorma (F) = 0,028 N x mm² = 500 N/m m x mm² 2. Muunto newtonista (N) kilogrammoiksi (kg) 10 N ~ 1 kg esimerkissämme se merkitsee: 500 N/m = 50 kg/m 3. Esiintyvä enimmäiskuormitus = 50 kg/m 04_TS_atalog_2010_Neuer_Stand / fi / 17/03/2010 (LLExport_04031) 26 OBO TS
