LÄMMITYSSÄÄDIN ME-LS96kW

Koko: px
Aloita esitys sivulta:

Download "LÄMMITYSSÄÄDIN ME-LS96kW"

Transkriptio

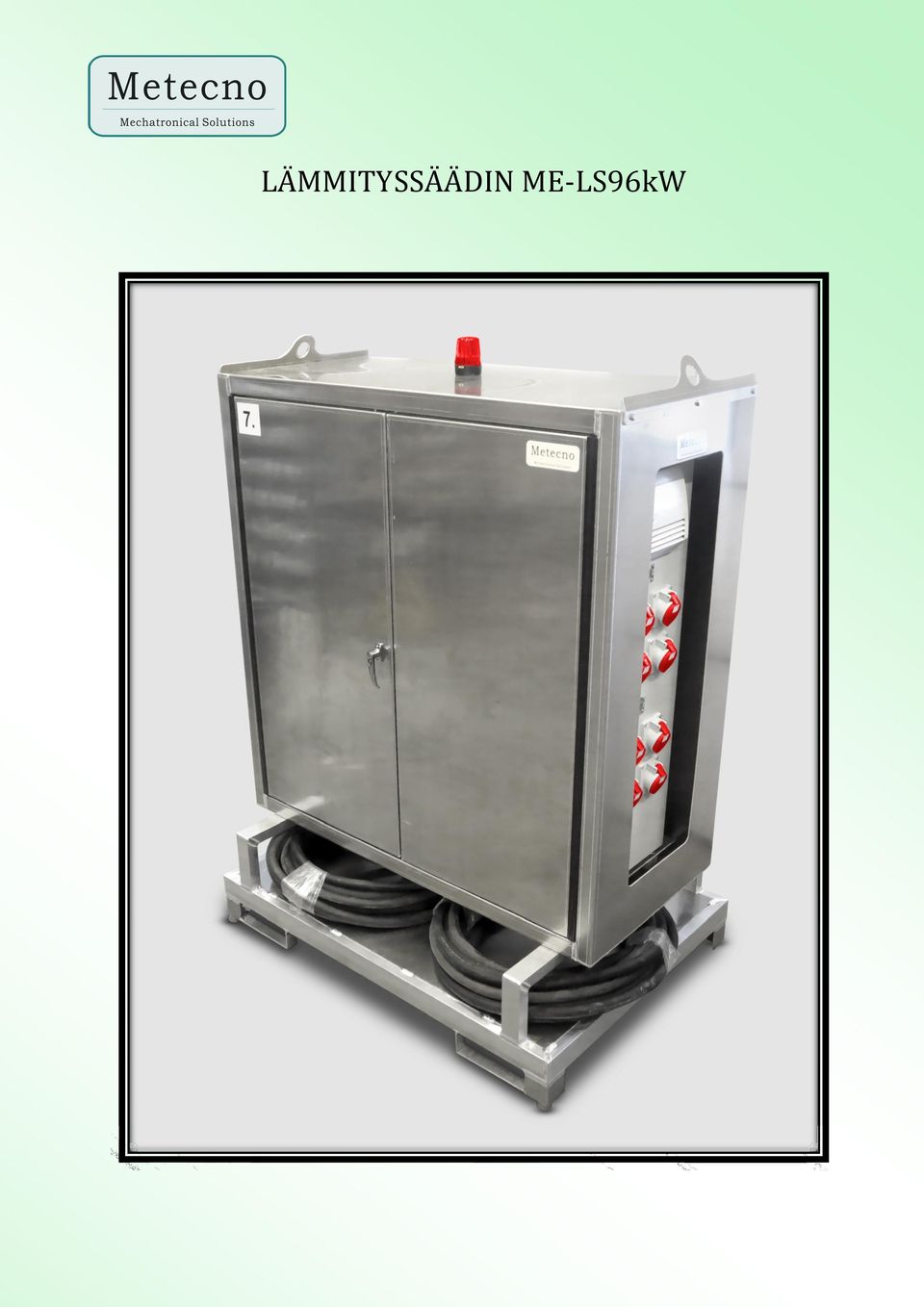

1 LÄMMITYSSÄÄDIN ME-LS96kW

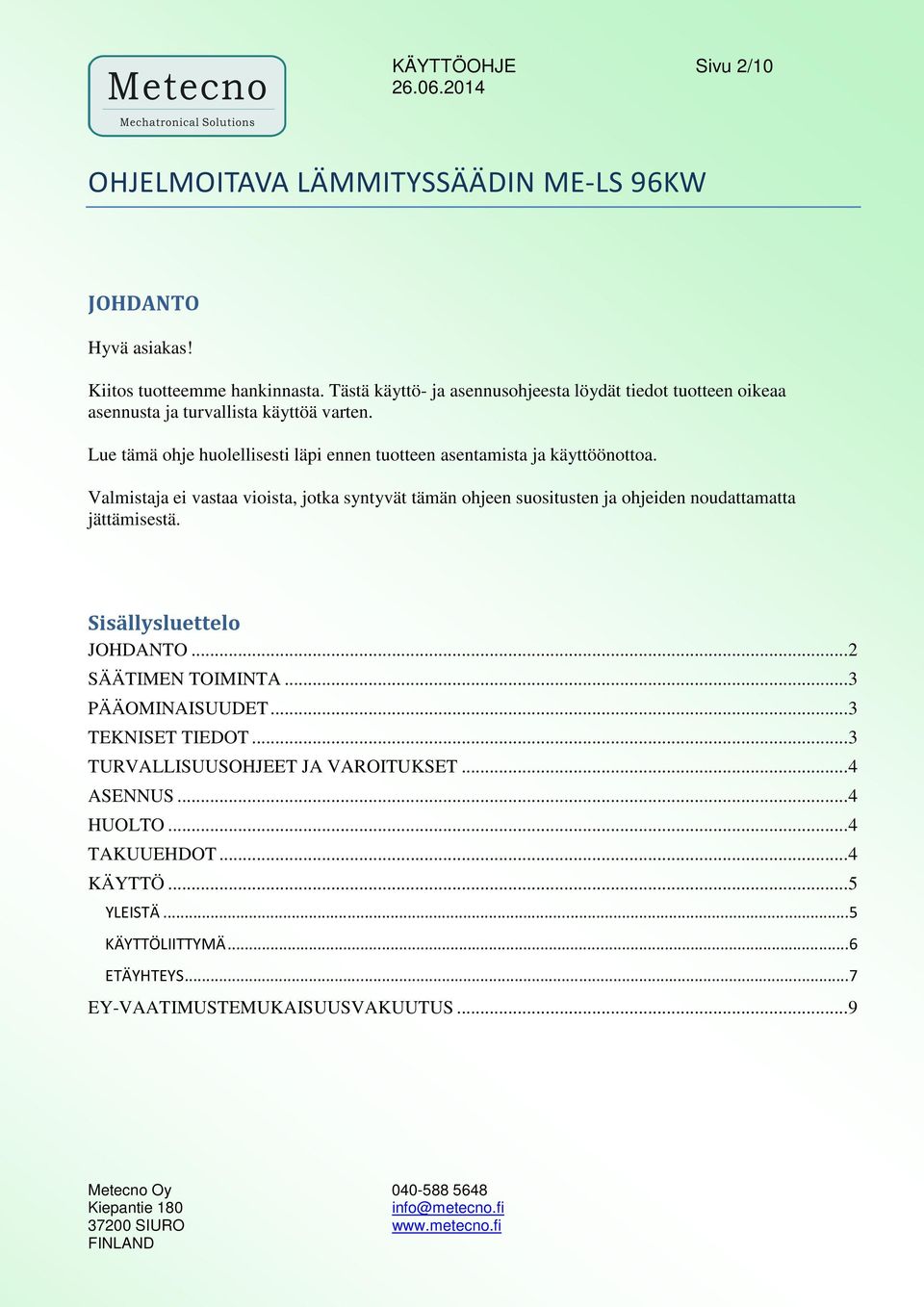

2 KÄYTTÖOHJE Sivu 2/10 OHJELMOITAVA LÄMMITYSSÄÄDIN ME-LS 96KW JOHDANTO Hyvä asiakas! Kiitos tuotteemme hankinnasta. Tästä käyttö- ja asennusohjeesta löydät tiedot tuotteen oikeaa asennusta ja turvallista käyttöä varten. Lue tämä ohje huolellisesti läpi ennen tuotteen asentamista ja käyttöönottoa. Valmistaja ei vastaa vioista, jotka syntyvät tämän ohjeen suositusten ja ohjeiden noudattamatta jättämisestä. Sisällysluettelo JOHDANTO... 2 SÄÄTIMEN TOIMINTA... 3 PÄÄOMINAISUUDET... 3 TEKNISET TIEDOT... 3 TURVALLISUUSOHJEET JA VAROITUKSET... 4 ASENNUS... 4 HUOLTO... 4 TAKUUEHDOT... 4 KÄYTTÖ... 5 YLEISTÄ... 5 KÄYTTÖLIITTYMÄ... 6 ETÄYHTEYS... 7 EY-VAATIMUSTEMUKAISUUSVAKUUTUS... 9

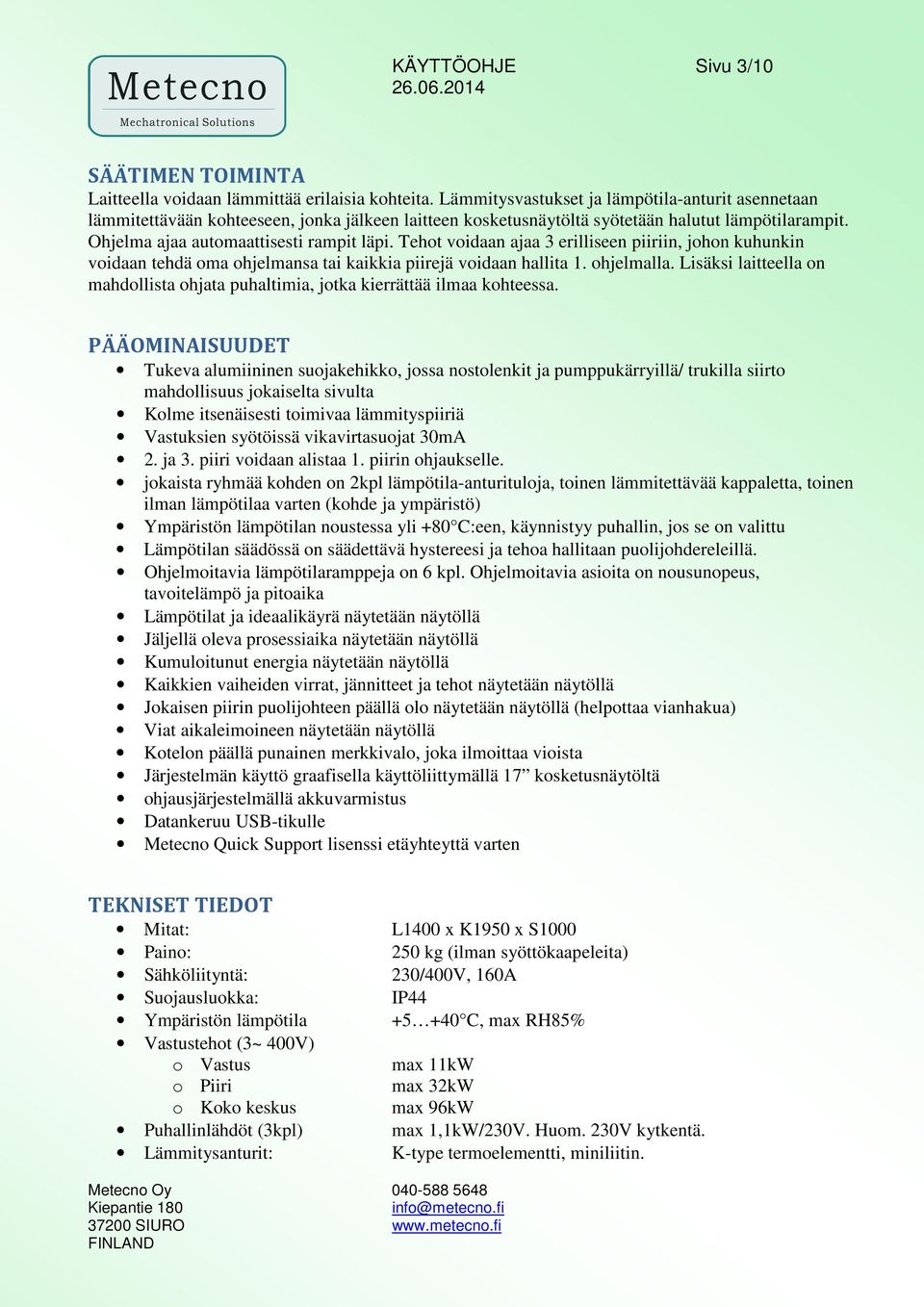

3 KÄYTTÖOHJE Sivu 3/10 SÄÄTIMEN TOIMINTA Laitteella voidaan lämmittää erilaisia kohteita. Lämmitysvastukset ja lämpötila-anturit asennetaan lämmitettävään kohteeseen, jonka jälkeen laitteen kosketusnäytöltä syötetään halutut lämpötilarampit. Ohjelma ajaa automaattisesti rampit läpi. Tehot voidaan ajaa 3 erilliseen piiriin, johon kuhunkin voidaan tehdä oma ohjelmansa tai kaikkia piirejä voidaan hallita 1. ohjelmalla. Lisäksi laitteella on mahdollista ohjata puhaltimia, jotka kierrättää ilmaa kohteessa. PÄÄOMINAISUUDET Tukeva alumiininen suojakehikko, jossa nostolenkit ja pumppukärryillä/ trukilla siirto mahdollisuus jokaiselta sivulta Kolme itsenäisesti toimivaa lämmityspiiriä Vastuksien syötöissä vikavirtasuojat 30mA 2. ja 3. piiri voidaan alistaa 1. piirin ohjaukselle. jokaista ryhmää kohden on 2kpl lämpötila-anturituloja, toinen lämmitettävää kappaletta, toinen ilman lämpötilaa varten (kohde ja ympäristö) Ympäristön lämpötilan noustessa yli +80 C:een, käynnistyy puhallin, jos se on valittu Lämpötilan säädössä on säädettävä hystereesi ja tehoa hallitaan puolijohdereleillä. Ohjelmoitavia lämpötilaramppeja on 6 kpl. Ohjelmoitavia asioita on nousunopeus, tavoitelämpö ja pitoaika Lämpötilat ja ideaalikäyrä näytetään näytöllä Jäljellä oleva prosessiaika näytetään näytöllä Kumuloitunut energia näytetään näytöllä Kaikkien vaiheiden virrat, jännitteet ja tehot näytetään näytöllä Jokaisen piirin puolijohteen päällä olo näytetään näytöllä (helpottaa vianhakua) Viat aikaleimoineen näytetään näytöllä Kotelon päällä punainen merkkivalo, joka ilmoittaa vioista Järjestelmän käyttö graafisella käyttöliittymällä 17 kosketusnäytöltä ohjausjärjestelmällä akkuvarmistus Datankeruu USB-tikulle Metecno Quick Support lisenssi etäyhteyttä varten TEKNISET TIEDOT Mitat: Paino: Sähköliityntä: Suojausluokka: Ympäristön lämpötila Vastustehot (3~ 400V) o Vastus o Piiri o Koko keskus Puhallinlähdöt (3kpl) Lämmitysanturit: L1400 x K1950 x S kg (ilman syöttökaapeleita) 230/400V, 160A IP C, max RH85% max 11kW max 32kW max 96kW max 1,1kW/230V. Huom. 230V kytkentä. K-type termoelementti, miniliitin.

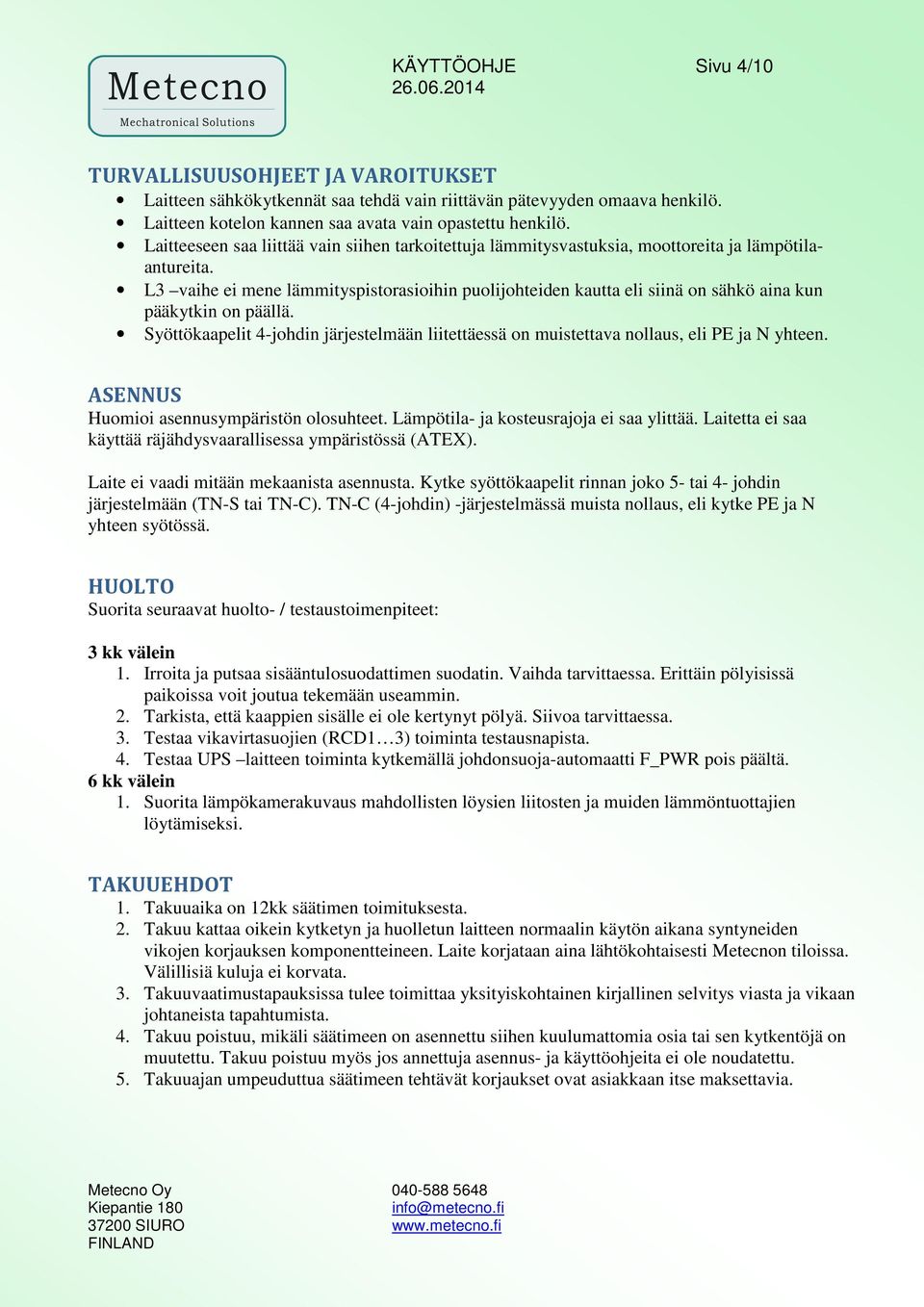

4 KÄYTTÖOHJE Sivu 4/10 TURVALLISUUSOHJEET JA VAROITUKSET Laitteen sähkökytkennät saa tehdä vain riittävän pätevyyden omaava henkilö. Laitteen kotelon kannen saa avata vain opastettu henkilö. Laitteeseen saa liittää vain siihen tarkoitettuja lämmitysvastuksia, moottoreita ja lämpötilaantureita. L3 vaihe ei mene lämmityspistorasioihin puolijohteiden kautta eli siinä on sähkö aina kun pääkytkin on päällä. Syöttökaapelit 4-johdin järjestelmään liitettäessä on muistettava nollaus, eli PE ja N yhteen. ASENNUS Huomioi asennusympäristön olosuhteet. Lämpötila- ja kosteusrajoja ei saa ylittää. Laitetta ei saa käyttää räjähdysvaarallisessa ympäristössä (ATEX). Laite ei vaadi mitään mekaanista asennusta. Kytke syöttökaapelit rinnan joko 5- tai 4- johdin järjestelmään (TN-S tai TN-C). TN-C (4-johdin) -järjestelmässä muista nollaus, eli kytke PE ja N yhteen syötössä. HUOLTO Suorita seuraavat huolto- / testaustoimenpiteet: 3 kk välein 1. Irroita ja putsaa sisääntulosuodattimen suodatin. Vaihda tarvittaessa. Erittäin pölyisissä paikoissa voit joutua tekemään useammin. 2. Tarkista, että kaappien sisälle ei ole kertynyt pölyä. Siivoa tarvittaessa. 3. Testaa vikavirtasuojien (RCD1 3) toiminta testausnapista. 4. Testaa UPS laitteen toiminta kytkemällä johdonsuoja-automaatti F_PWR pois päältä. 6 kk välein 1. Suorita lämpökamerakuvaus mahdollisten löysien liitosten ja muiden lämmöntuottajien löytämiseksi. TAKUUEHDOT 1. Takuuaika on 12kk säätimen toimituksesta. 2. Takuu kattaa oikein kytketyn ja huolletun laitteen normaalin käytön aikana syntyneiden vikojen korjauksen komponentteineen. Laite korjataan aina lähtökohtaisesti Metecnon tiloissa. Välillisiä kuluja ei korvata. 3. Takuuvaatimustapauksissa tulee toimittaa yksityiskohtainen kirjallinen selvitys viasta ja vikaan johtaneista tapahtumista. 4. Takuu poistuu, mikäli säätimeen on asennettu siihen kuulumattomia osia tai sen kytkentöjä on muutettu. Takuu poistuu myös jos annettuja asennus- ja käyttöohjeita ei ole noudatettu. 5. Takuuajan umpeuduttua säätimeen tehtävät korjaukset ovat asiakkaan itse maksettavia.

5 KÄYTTÖOHJE Sivu 5/10 KÄYTTÖ YLEISTÄ Laite on tarkoitettu opastetun henkilön käytettäväksi, joten kuluttajakäyttö ei ole mahdollista. Esim. osa sulakkeista saattaa sijaita kotelon sisällä ja niiden kuittaamiseksi on kansi avattava. Tämä on normaali käytäntö teollisuudessa. Tee ensiksi vastuksien, moottoreiden ja lämpötila-anturien mekaaniset asennukset ja kytke ne sitten lämmityssäätimeen niille tarkoitettuihin pistorasioihin. Huomaa, että N-johdinta ei ole kytketty pistorasioihin. Huomaa myös, että L3 vaihe ei mene lämmityspistorasioihin puolijohteiden kautta eli siinä on sähkö aina kun pääkytkin on päällä. Lämpötila-anturit TE1 (piiri 1), TE3 (piiri 2), ja TE5 (piiri 3), toimii takaisinkytkentöinä lämmityspiireille ja näin ollen niiden asettelussa on oltava huolellinen. Kun käynnistät laitteen ensimmäisen kerran, kytke kotelon sisällä alareunassa sijaitseva UPS-laite ensiksi päälle. UPS-laite piippaa merkiksi syöttöjännitteen puuttumisesta. Pidempien käyttökatkosten ajaksi on UPS myös syytä sammuttaa. Voit sulkea kotelon. UPS-laite Käännä nyt virta päälle pääkytkimestä. Laitteen PC kestää käynnistyä muutaman minuutin. Odota, kunnes aloitusnäyttö on käynnistynyt.

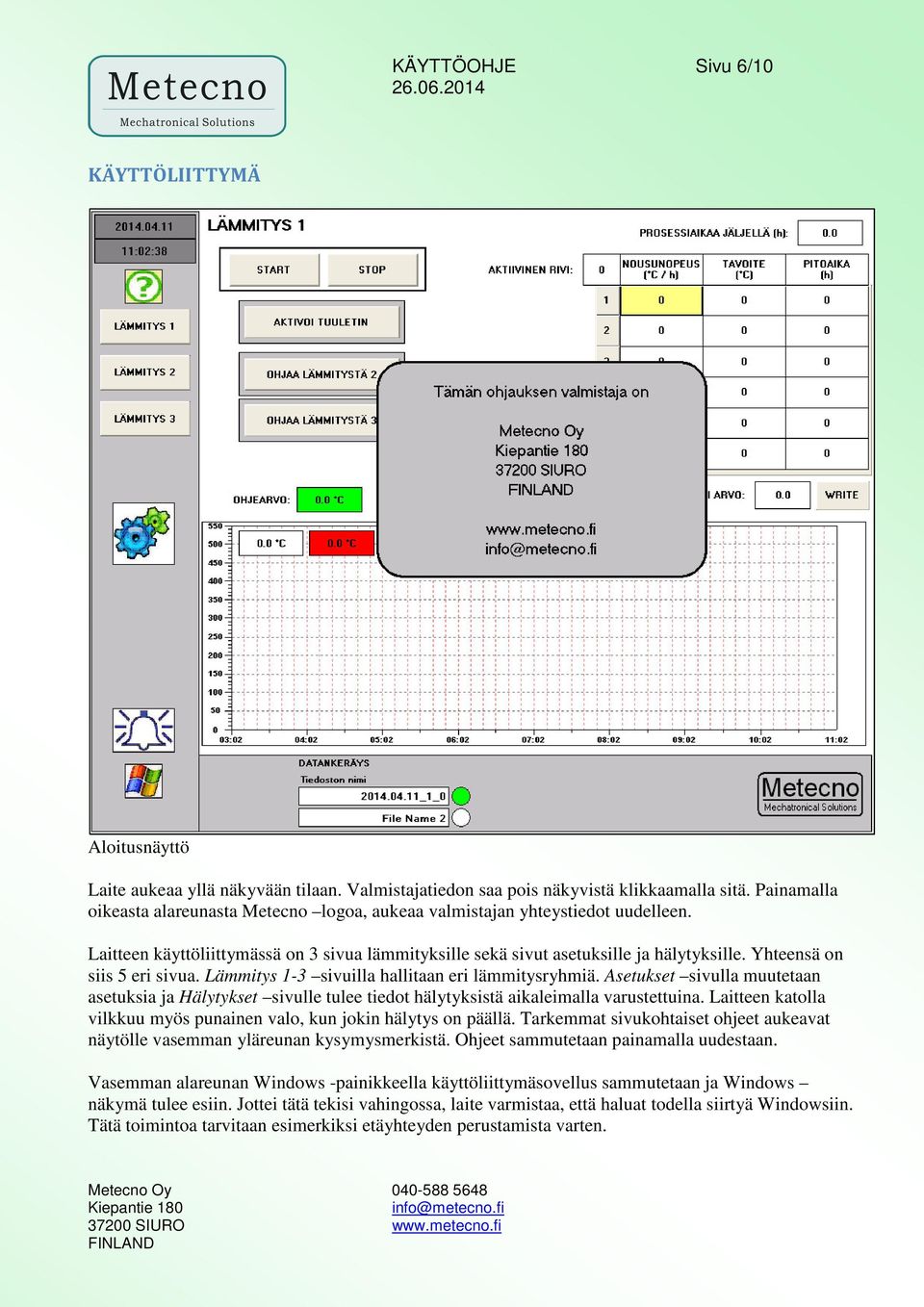

6 KÄYTTÖOHJE Sivu 6/10 KÄYTTÖLIITTYMÄ Aloitusnäyttö Laite aukeaa yllä näkyvään tilaan. Valmistajatiedon saa pois näkyvistä klikkaamalla sitä. Painamalla oikeasta alareunasta Metecno logoa, aukeaa valmistajan yhteystiedot uudelleen. Laitteen käyttöliittymässä on 3 sivua lämmityksille sekä sivut asetuksille ja hälytyksille. Yhteensä on siis 5 eri sivua. Lämmitys 1-3 sivuilla hallitaan eri lämmitysryhmiä. Asetukset sivulla muutetaan asetuksia ja Hälytykset sivulle tulee tiedot hälytyksistä aikaleimalla varustettuina. Laitteen katolla vilkkuu myös punainen valo, kun jokin hälytys on päällä. Tarkemmat sivukohtaiset ohjeet aukeavat näytölle vasemman yläreunan kysymysmerkistä. Ohjeet sammutetaan painamalla uudestaan. Vasemman alareunan Windows -painikkeella käyttöliittymäsovellus sammutetaan ja Windows näkymä tulee esiin. Jottei tätä tekisi vahingossa, laite varmistaa, että haluat todella siirtyä Windowsiin. Tätä toimintoa tarvitaan esimerkiksi etäyhteyden perustamista varten.

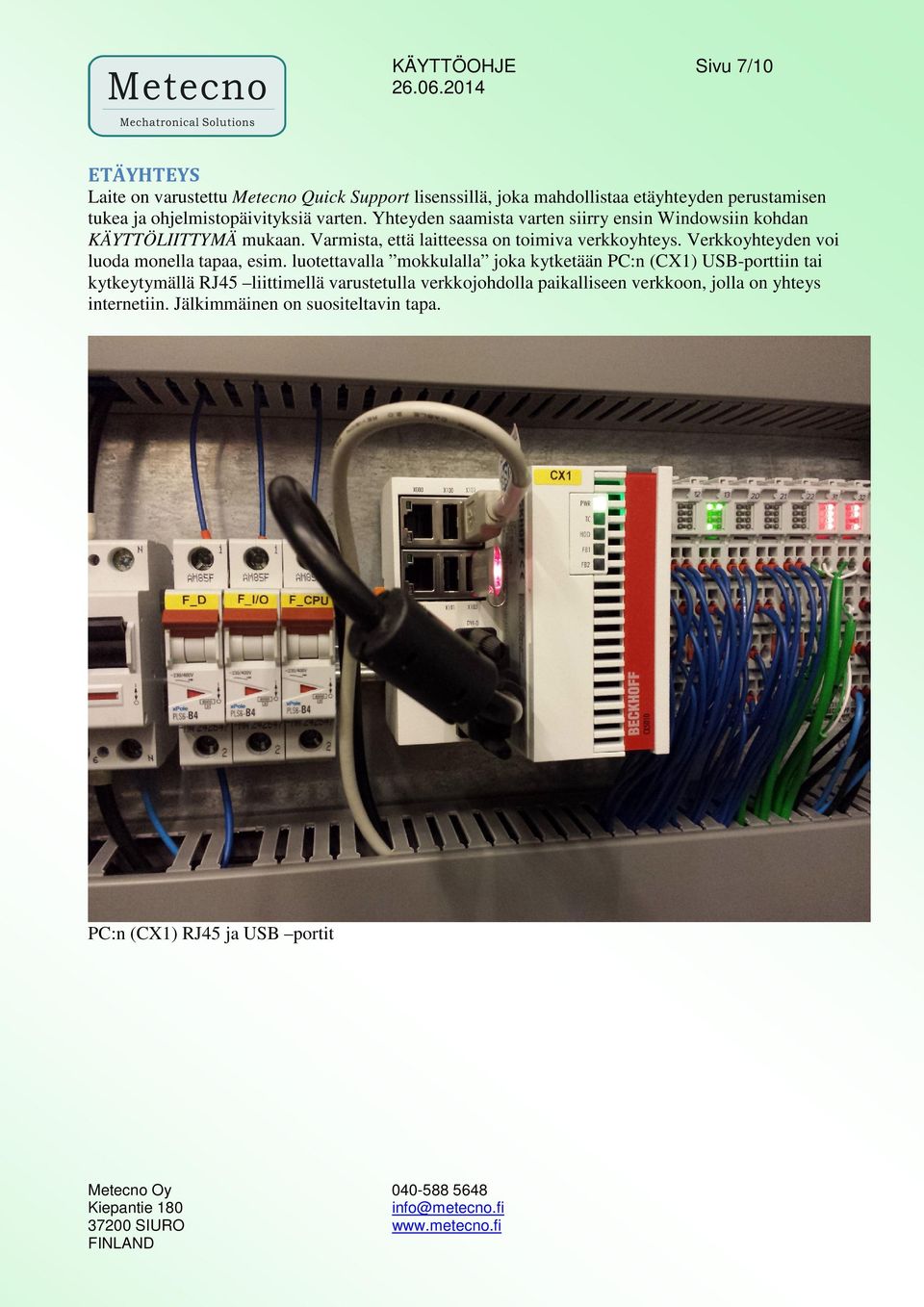

7 KÄYTTÖOHJE Sivu 7/10 ETÄYHTEYS Laite on varustettu Metecno Quick Support lisenssillä, joka mahdollistaa etäyhteyden perustamisen tukea ja ohjelmistopäivityksiä varten. Yhteyden saamista varten siirry ensin Windowsiin kohdan KÄYTTÖLIITTYMÄ mukaan. Varmista, että laitteessa on toimiva verkkoyhteys. Verkkoyhteyden voi luoda monella tapaa, esim. luotettavalla mokkulalla joka kytketään PC:n (CX1) USB-porttiin tai kytkeytymällä RJ45 liittimellä varustetulla verkkojohdolla paikalliseen verkkoon, jolla on yhteys internetiin. Jälkimmäinen on suositeltavin tapa. PC:n (CX1) RJ45 ja USB portit

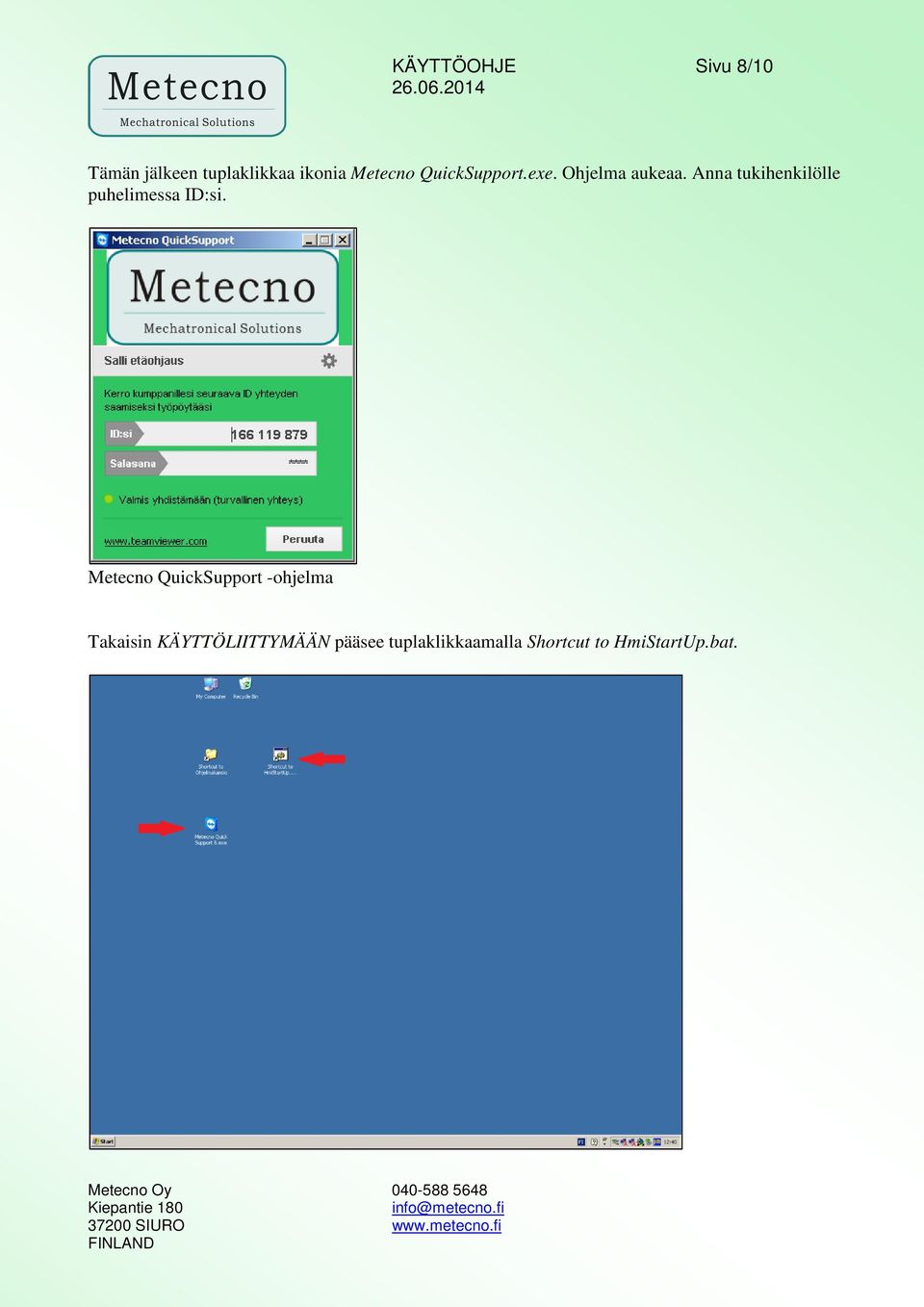

8 KÄYTTÖOHJE Sivu 8/10 Tämän jälkeen tuplaklikkaa ikonia Metecno QuickSupport.exe. Ohjelma aukeaa. Anna tukihenkilölle puhelimessa ID:si. Metecno QuickSupport -ohjelma Takaisin KÄYTTÖLIITTYMÄÄN pääsee tuplaklikkaamalla Shortcut to HmiStartUp.bat.

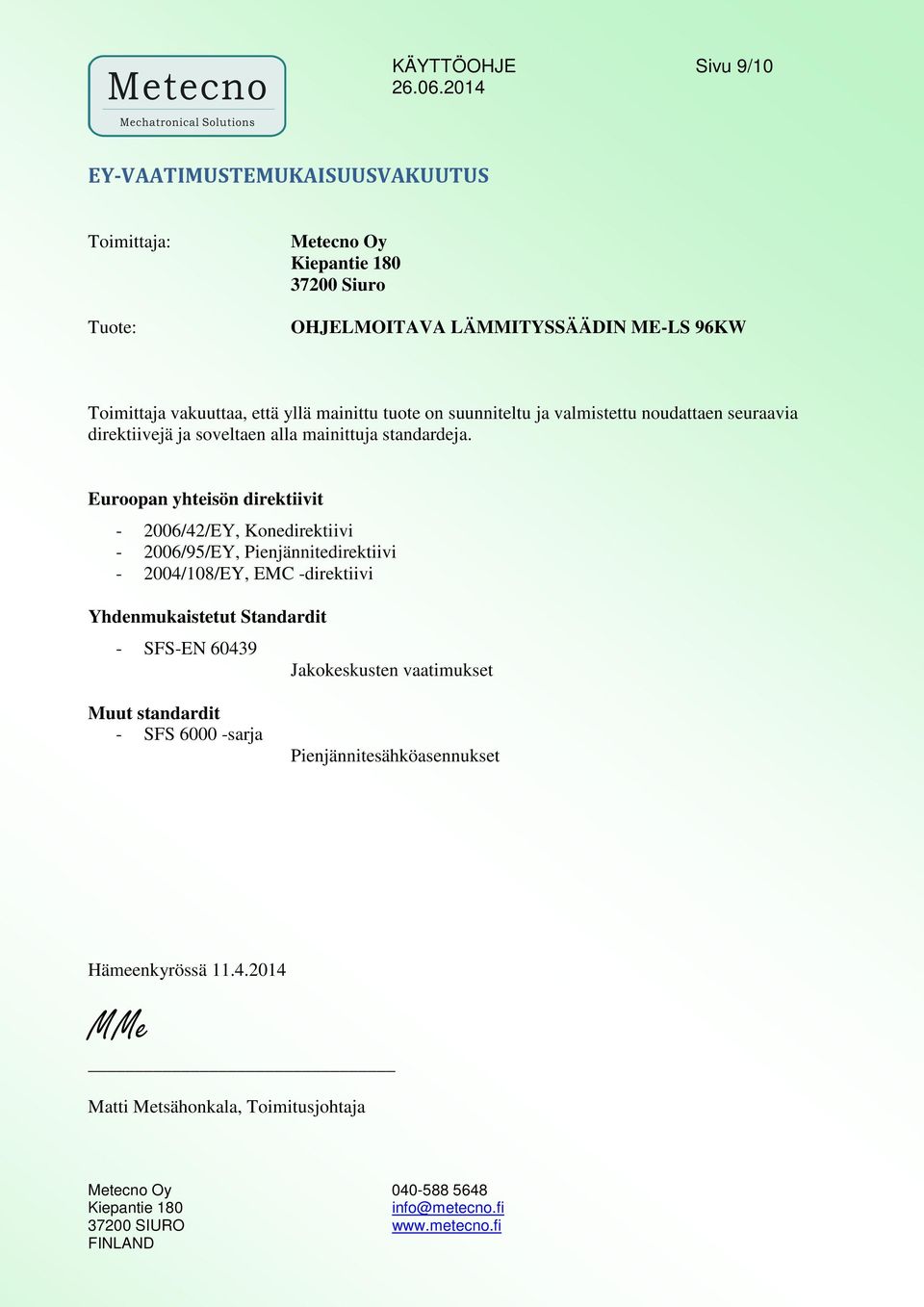

9 KÄYTTÖOHJE Sivu 9/10 EY-VAATIMUSTEMUKAISUUSVAKUUTUS Toimittaja: Tuote: Metecno Oy Siuro OHJELMOITAVA LÄMMITYSSÄÄDIN ME-LS 96KW Toimittaja vakuuttaa, että yllä mainittu tuote on suunniteltu ja valmistettu noudattaen seuraavia direktiivejä ja soveltaen alla mainittuja standardeja. Euroopan yhteisön direktiivit /42/EY, Konedirektiivi /95/EY, Pienjännitedirektiivi /108/EY, EMC -direktiivi Yhdenmukaistetut Standardit - SFS-EN Jakokeskusten vaatimukset Muut standardit - SFS sarja Pienjännitesähköasennukset Hämeenkyrössä MMe Matti Metsähonkala, Toimitusjohtaja

10 KÄYTTÖOHJE Sivu 10/10
