Altaan asennusohje. Suorakaiteen muotoinen allas Jasper (tilavuus noin 25,45 m 3 )
|
|
- Aarne Tikkanen
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 Altaan asennusohje Suorakaiteen muotoinen allas Jasper (tilavuus noin 25,45 m 3 ) HUOMIO: Ennen asennusta säilytä allasta ja sen osia kuivassa paikassa, jossa on riittävä ilmanvaihto, suojassa sateelta ja auringolta. Allasta ei tule säilyttää suorassa auringonpaisteessa eikä asettaa kostealle alustalle.
2 Turvallisuus Ennen asennusta lue käyttöopas huolellisesti. Tarkista, että altaan mukana on toimitettu kaikki tarvittavat osat. Allasta ei tule asentaa parvekkeelle tai terassille, joiden rakenteet eivät kestä altaan aiheuttamaa kuormitusta. Allasta ei tule asentaa suoraan sähkölinjojen alapuolelle tai puiden läheisyyteen (puista tippuvat lehdet likaavat altaan veden altaaseen on saatavilla suojapeitteitä). Allasta ei tule asentaa maahan haudattujen asennusten päälle, kuten vesi- sähkö- tai kaasulinjat, joihin saatat tarvita pääsyn. Huolehdi veden kirkkaudesta puhdistamalla allas säännöllisesti asianmukaisilla kemikaaleilla, jotka on tarkoitettu ph:n säätelyyn ja puhdistukseen. Älä ui tikkaiden takana (kiinni jäämisen vaara), hyppää altaaseen tai käytä altaassa teräviä esineitä, jotka saattavat vahingoittaa allasmuovia. Reunalautojen päällä ei saa kävellä tai istua. Sisältö: 1. Osat 2. Materiaalit ja määrät 2.1 Kiinnittimet 3. Altaan mitat 4. Vinkkejä 5. Maaperän valmistelu ja teräskannattimien asennus 6. Puurakenteen asennus 7. Portaiden kannatinlautojen, pystysuorien kannattimien ja tukien asennus 8. Reunalautojen ja silikonikulmien asennus (kun allas on täynnä vettä) 9. Peite-elementtien L57 asennus (ennen kuin allas täytetään), puuliittimien ja peiteelementtien L123 ja teräskannattimen I asennus (kun allas on täynnä vettä) 10. Puuportaiden asennus 11. Kiinnikeprofiilien asennus allasmuoviin 12. Pintasuodattimen asennus vaihe I (altaan puurakenteeseen ennen allasmuovin laittamista) 13. Maahan asennettavan kankaan (geotekstiilin) ja allasmuovin asennus 14. Suuttimen ja pintasuodattimen asennus (vaihe II) 15. Tikkaiden asennus

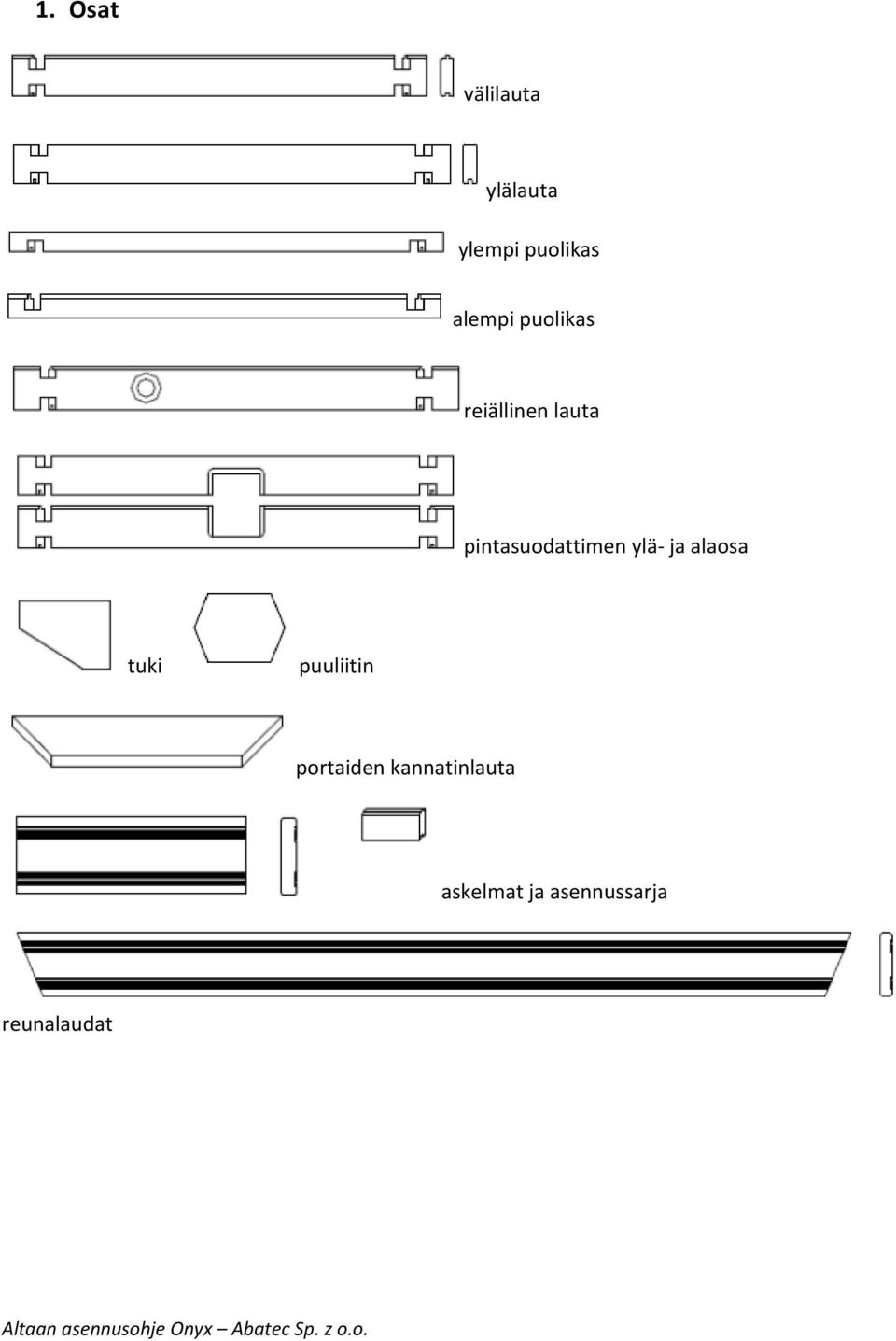

3 1. Osat välilauta ylälauta ylempi puolikas alempi puolikas reiällinen lauta pintasuodattimen ylä- ja alaosa tuki puuliitin portaiden kannatinlauta askelmat ja asennussarja reunalaudat
4 portaat, vasen ja oikea puoli pystysuora kannatinpalkki 67 L57, L123 peite-elementit; I peite-elementti; 2. Materiaalit ja määrät Nro. Elementin nimi Kappaletta Mitat Paksuus Leveys Pituus 1 Pitkä välilauta Pitkä ylälauta
5 3 Lyhyt ylälauta Pintasuodattimen yläosa Pintasuodattimen alaosa Lyhyt välilauta Poikittainen välilauta Reiällinen lauta Poikittainen ylempi puolikas 10 Poikittainen alempi puolikas 11 Ulompi pitkä reunalauta Sisempi pitkä reunalauta Ulompi poikittainen reunalauta 14 Sisempi poikittainen reunalauta 15 Ulompi lyhyt reunalauta Sisempi lyhyt reunalauta Pintasuodattimen reunalauta (oikea) 18 Pintasuodattimen reunalauta (vasen) 19 Liikuteltava pintasuodattimen reunalauta 20 Portaiden etuosa (vasen) Portaiden etuosa (oikea) Askelmat Peite-elementti L Peite-elementti "L123" Peite-elementti I Pystysuora kannatin Pystysuora kannatin pitkä 28 Portaiden kannatinlauta Puuliitin vinoneliön muotoinen 30 Tuki Asennussarja Kiinnittimet Nimi Mitat Kappaletta Huomioita 1 Inox-ruuvi A2 TX L57 :n kiinnitys
6 1016 (torx) 2 Inox-ruuvi A2 Pz Klipsin kiinnittäminen liikutettavaan pintasuodattimen lautaan 3 Inox-ruuvi A2 Pz Peite-elementin L123 kiinnitys 4 Inox-ruuvi A2 Pz Peite-elementin I kiinnitys 5 Inox-ruuvi A2 Pz PVC-muovin profiilin kiinnitys 6 Inox-ruuvi A2 Pz Portaiden koukun ja liittimen kiinnitys 7 Inox-ruuvi A2 Pz ruuvia ja 1 liitin vinoneliö 8 Inox-ruuvi A2 Pz Askelmien kiinnitys 4 ruuvia jokaista askelmaa kohti 9 Inox-ruuvi A2 Pz (torx) 5, Reunalautojen kiinnitys 10 Inox-ruuvi A2 Pz Kannattimien 67 kiinnitys 11 Inox-ruuvi A2 Pz ruuvia tukea kohti 12 Inox-ruuvi A2 Pz Portaiden kannatinlaudan kiinnitys 13 Inox-ruuvi A2 Pz Portaiden kannatinlaudan ja tukien kiinnitys 14 liitin + koukku sarja 2 Portaiden asennus 15 klipsi + koukku liikuteltavaan pintasuodattimen lautaan 16 Teräskannatin 2T Liikuteltavan pintasuodattimen laudan asennus 6 Altaan reunojen vahvistaminen Kiinnittimet torx 4 45 Inox-ruuvi A2 TX Inox-ruuvi A2 Pz 4 40 Inox-ruuvi A2 Pz 3 35 Inox-ruuvi A2 Pz 5 80 Inox-ruuvi A2 TX 20 5,3 80 (torx) Inox-ruuvi Pz

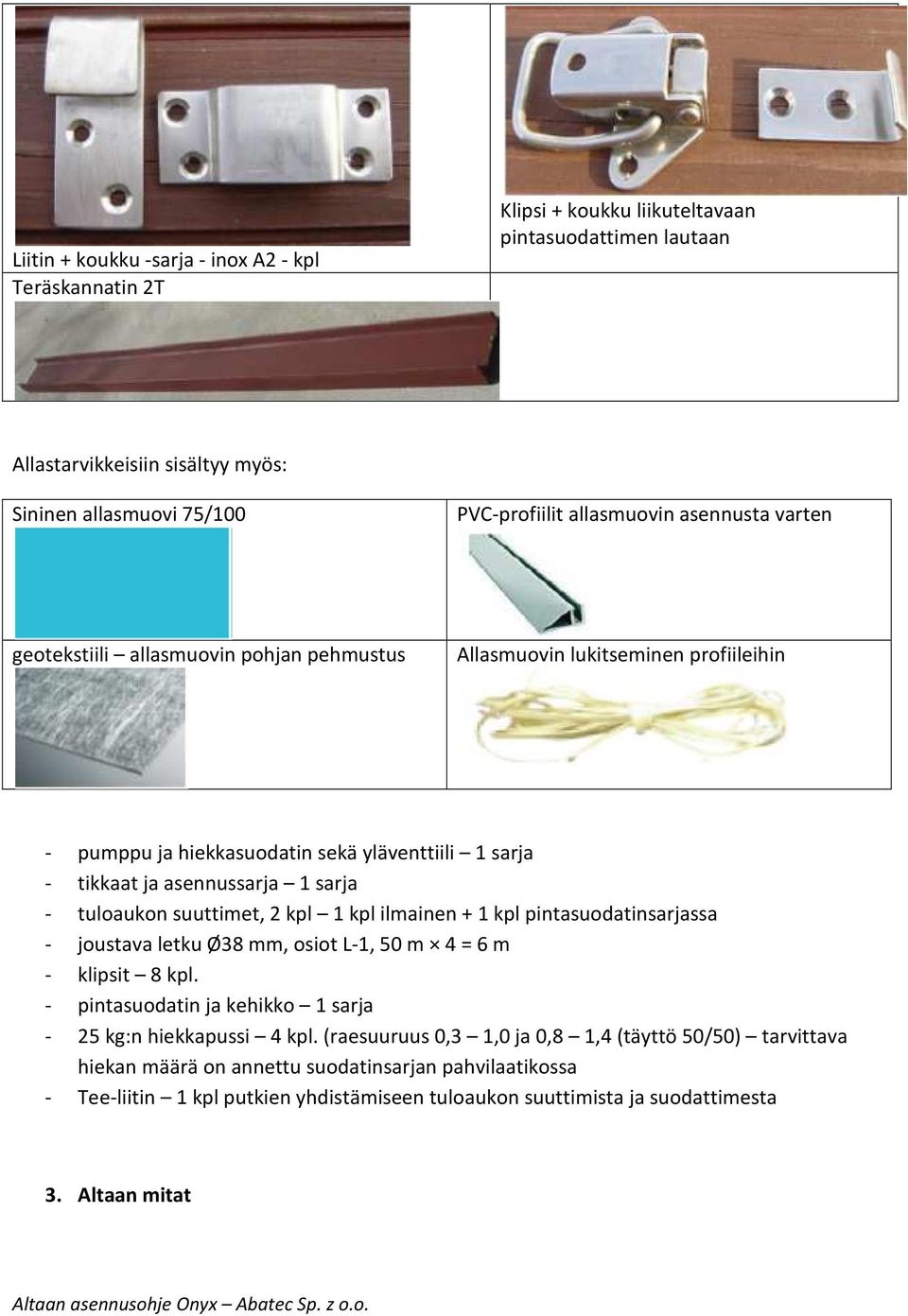

7 Liitin + koukku -sarja- inox A2 - kpl Teräskannatin 2T Klipsi + koukku liikuteltavaan pintasuodattimen lautaan Allastarvikkeisiin sisältyy myös: Sininen allasmuovi 75/100 PVC-profiilit allasmuovin asennusta varten geotekstiili allasmuovin pohjan pehmustus Allasmuovin lukitseminen profiileihin - pumppu ja hiekkasuodatin sekä yläventtiili 1 sarja - tikkaat ja asennussarja 1 sarja - tuloaukon suuttimet, 2 kpl 1 kpl ilmainen + 1 kpl pintasuodatinsarjassa - joustava letku Ø38 mm, osiot L-1, 50 m 4 = 6 m - klipsit 8 kpl. - pintasuodatin ja kehikko 1 sarja - 25 kg:n hiekkapussi 4 kpl. (raesuuruus 0,3 1,0 ja 0,8 1,4 (täyttö 50/50) tarvittava hiekan määrä on annettu suodatinsarjan pahvilaatikossa - Tee-liitin 1 kpl putkien yhdistämiseen tuloaukon suuttimista ja suodattimesta 3. Altaan mitat
8

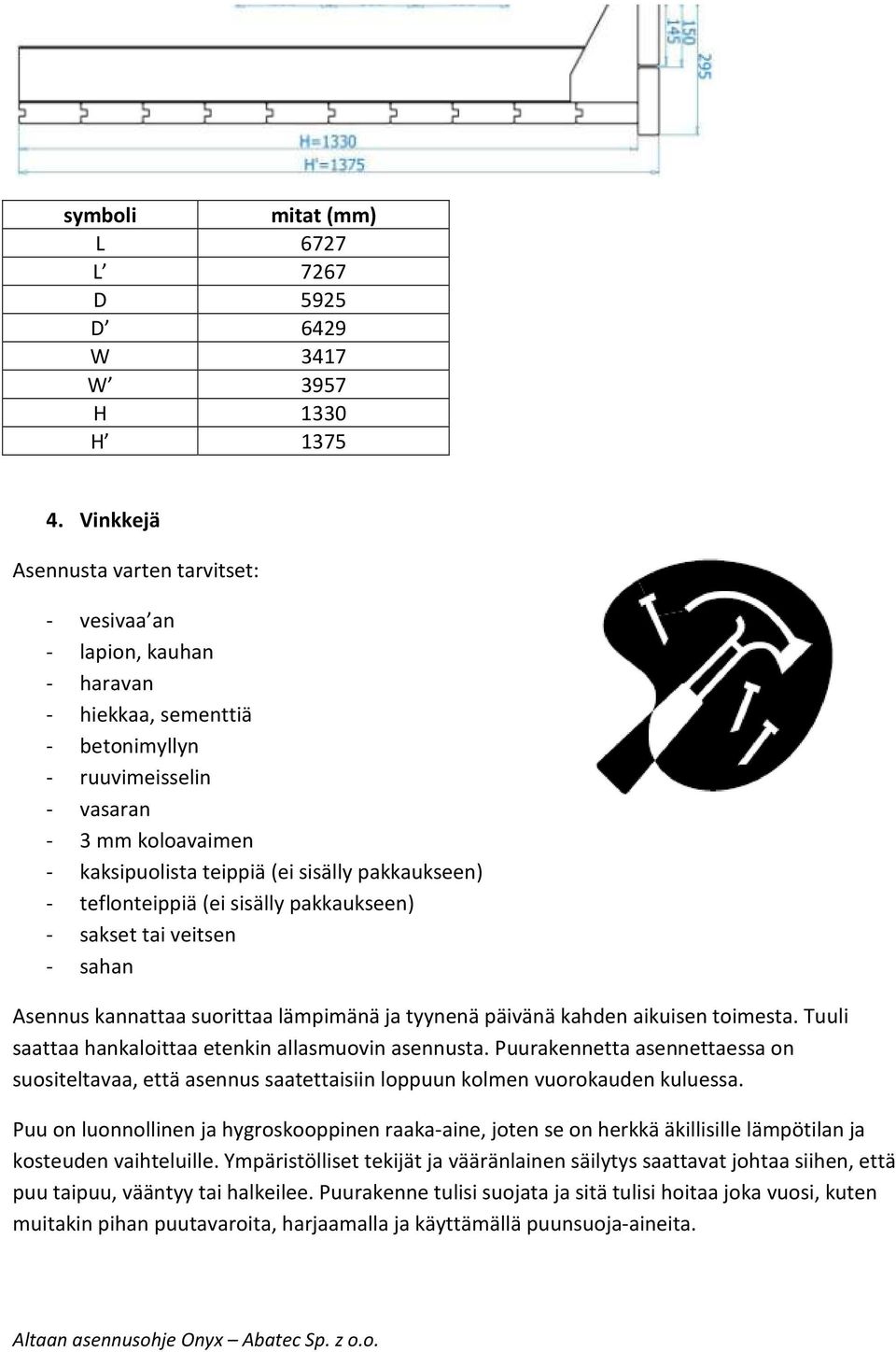

9 symboli mitat (mm) L 6727 L 7267 D 5925 D 6429 W 3417 W 3957 H 1330 H Vinkkejä Asennusta varten tarvitset: - vesivaa an - lapion, kauhan - haravan - hiekkaa, sementtiä - betonimyllyn - ruuvimeisselin - vasaran - 3 mm koloavaimen - kaksipuolista teippiä (ei sisälly pakkaukseen) - teflonteippiä (ei sisälly pakkaukseen) - sakset tai veitsen - sahan Asennus kannattaa suorittaa lämpimänä ja tyynenä päivänä kahden aikuisen toimesta. Tuuli saattaa hankaloittaa etenkin allasmuovin asennusta. Puurakennetta asennettaessa on suositeltavaa, että asennus saatettaisiin loppuun kolmen vuorokauden kuluessa. Puu on luonnollinen ja hygroskooppinen raaka-aine, joten se on herkkä äkillisille lämpötilan ja kosteuden vaihteluille. Ympäristölliset tekijät ja vääränlainen säilytys saattavat johtaa siihen, että puu taipuu, vääntyy tai halkeilee. Puurakenne tulisi suojata ja sitä tulisi hoitaa joka vuosi, kuten muitakin pihan puutavaroita, harjaamalla ja käyttämällä puunsuoja-aineita.
10 Pienet halkeamat tai pienet vauriot eivät anna aihetta huoleen eivätkä vahingoita rakennelman vakautta asennuksen jälkeen. 5. Maaperän valmistelu ja teräskannattimien asennus Valitse altaan sijainti huolellisesti, jotta allas on riittävän etäisyyden päässä sähkövirrasta ja vesilähteistä. Paras paikka on aurinkoinen kohta. Valitse pinta huolellisesti altaan muodon mukaan. Pinta valmistellaan rakennelmaa varten niin, että jokaiselle puolelle varataan 20 cm ylimääräistä tilaa. Allas voidaan asentaa maaperän päälle tai upottaa joko osittain tai kokonaan maaperän sisään. Jos päätät upottaa altaan maaperään (osittain tai kokonaan), pumput ja suodatinelementit tulee asettaa samalle tasolle altaan pohjan kanssa. Maahan upotettu rakennelma tulee suojata sadeveden haitallista vaikutusta vastaan. Jos maaperä on kalteva, puurakenne tulisi sijoittaa maanpinnalle alla olevan kuvan mukaisesti. Altaan alla ei saa olla muita materiaaleja, jotka voivat kallistaa altaan. Vasemmassa kuvassa asennus on oikein, oikeassa väärin Valmistellun pinnan tulee olla täysin tasainen, kova ja vaakasuora. Kuten kuvissa osoitetaan, on ehdottoman välttämätöntä valmistella teräskannattimille kuopat (kuvissa esitettyjen mittojen mukaisesti), jotka yhdessä teräskannattimien ja valmistellun maaperän kanssa upotetaan betoniin. Betonin laittamisen jälkeen pinta tulisi tasoittaa huolellisesti.

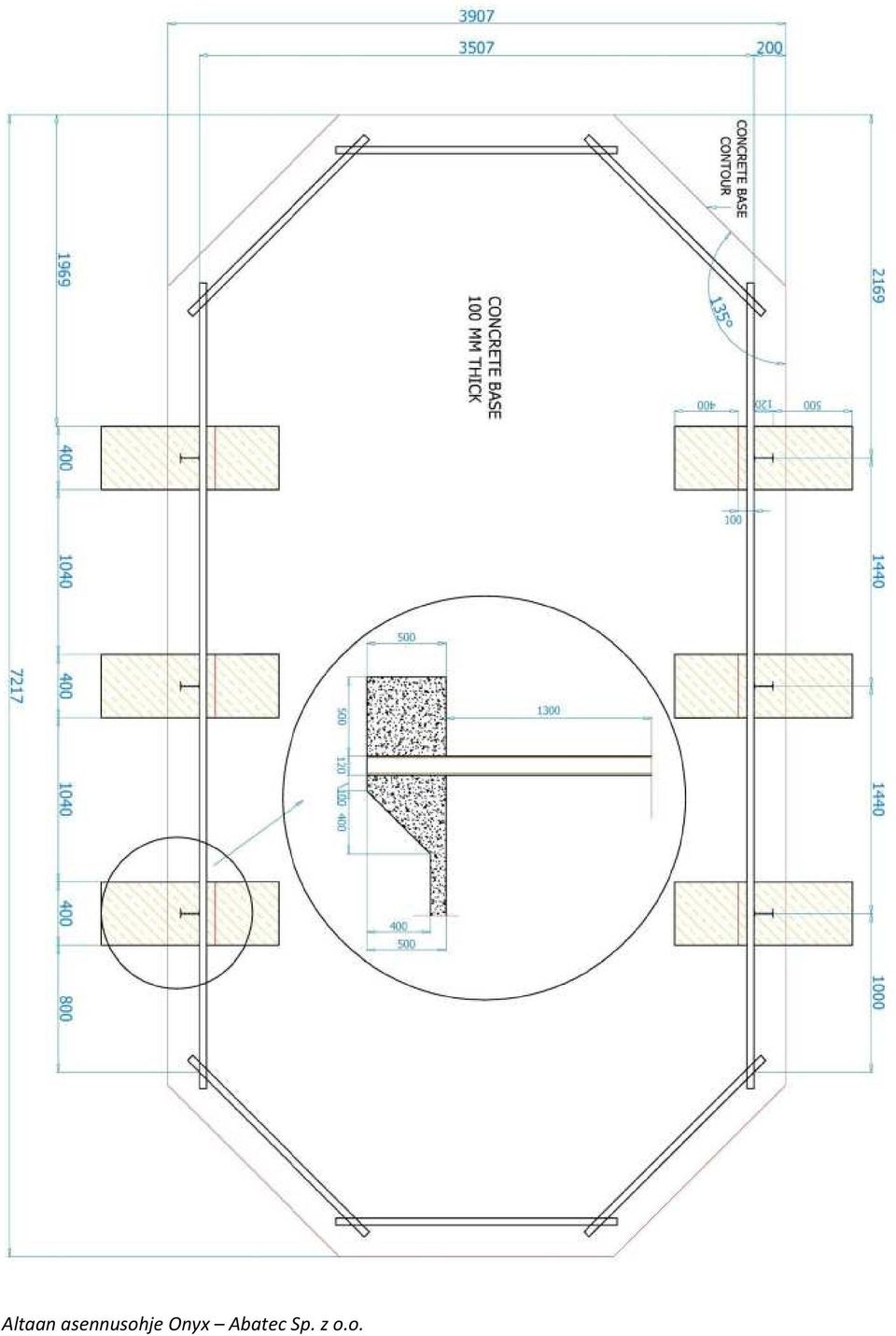

11 Esimerkki betonin laittamisesta, teräskannattimien kuopista ja maaperän valmistelusta altaan alapuolella. Seuraavan sivun kuvassa esitetään altaan alapuolella olevan maaperän upottaminen betoniin ja teräskannattimien sijoitus. HUOMIO: Annettujen mittojen noudattamatta jättäminen voi johtaa altaan seinien vääristymiseen, altaan kokoamisen hankaloitumiseen ja tuotteen rakenteen halkeiluun.
12

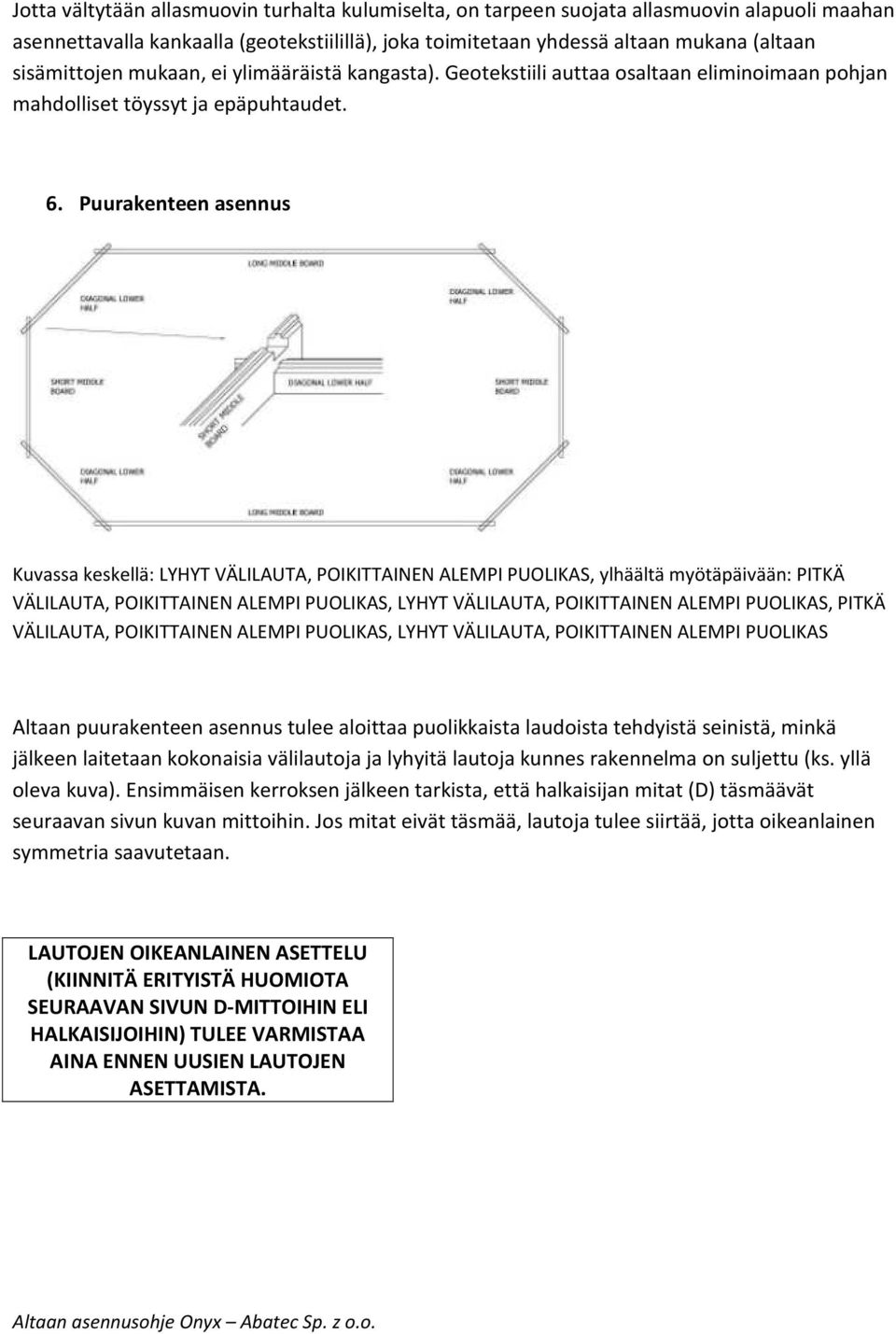

13 Jotta vältytään allasmuovin turhalta kulumiselta, on tarpeen suojata allasmuovin alapuoli maahan asennettavalla kankaalla (geotekstiilillä), joka toimitetaan yhdessä altaan mukana (altaan sisämittojen mukaan, ei ylimääräistä kangasta). Geotekstiili auttaa osaltaan eliminoimaan pohjan mahdolliset töyssyt ja epäpuhtaudet. 6. Puurakenteen asennus Kuvassa keskellä: LYHYT VÄLILAUTA, POIKITTAINEN ALEMPI PUOLIKAS, ylhäältä myötäpäivään: PITKÄ VÄLILAUTA, POIKITTAINEN ALEMPI PUOLIKAS, LYHYT VÄLILAUTA, POIKITTAINEN ALEMPI PUOLIKAS, PITKÄ VÄLILAUTA, POIKITTAINEN ALEMPI PUOLIKAS, LYHYT VÄLILAUTA, POIKITTAINEN ALEMPI PUOLIKAS Altaan puurakenteen asennus tulee aloittaa puolikkaista laudoista tehdyistä seinistä, minkä jälkeen laitetaan kokonaisia välilautoja ja lyhyitä lautoja kunnes rakennelma on suljettu (ks. yllä oleva kuva). Ensimmäisen kerroksen jälkeen tarkista, että halkaisijan mitat (D) täsmäävät seuraavan sivun kuvan mittoihin. Jos mitat eivät täsmää, lautoja tulee siirtää, jotta oikeanlainen symmetria saavutetaan. LAUTOJEN OIKEANLAINEN ASETTELU (KIINNITÄ ERITYISTÄ HUOMIOTA SEURAAVAN SIVUN D-MITTOIHIN ELI HALKAISIJOIHIN) TULEE VARMISTAA AINA ENNEN UUSIEN LAUTOJEN ASETTAMISTA.
14 Tukien, pystysuorien kannattimien ja portaiden kannatinlaudan sijoittelu sekä halkaisijan mitat: Kuvassa: PYSTYSUORA KANNATIN 67, TUET (CONSOLES), PORTAIDEN KANNATINLAUTA, PORTAIDEN ASENNUSKOHTA, PINTASUODATIN (SKIMMER), TERÄSKANNATTIMET 2T KAIKKI ETÄISYYDET MITATAAN ELEMENTIN KESKIKOHDASTA TOISEN ELEMENTIN KESKIKOHTAAN ALTAAN ULKOPUOLELLA Asennusta jatketaan kokonaisilla välilaudoilla (pitkät, poikittaiset ja lyhyet), pintasuodattimen laudoilla ja reiällisillä laudoilla. Jotta laudat osuvat juuri oikealle kohdalle ja osat pysyvät vahingoittumattomina, käytä asennussarjaa (seuraavalla sivulla oleva kuva).

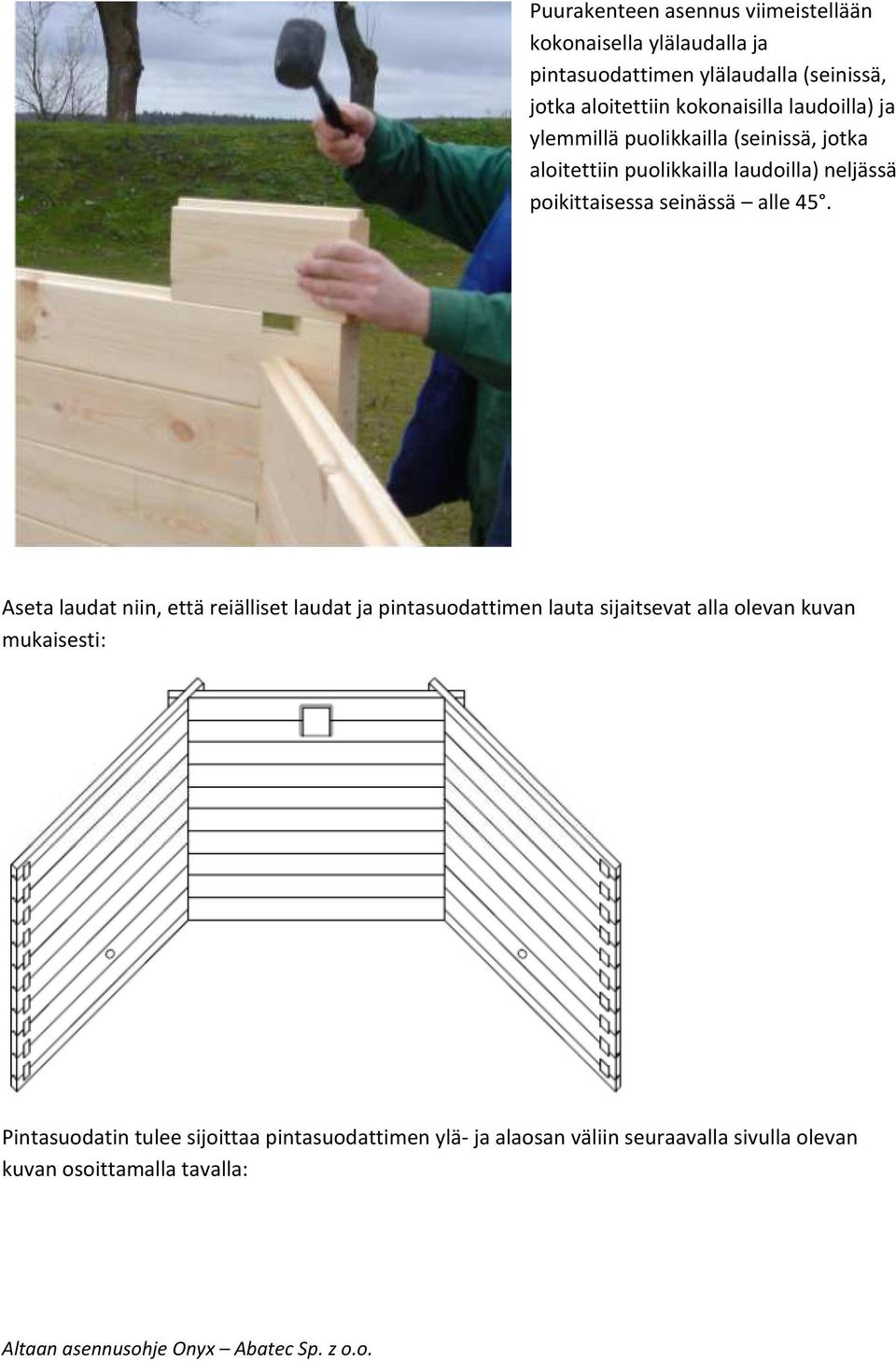

15 Puurakenteen asennus viimeistellään kokonaisella ylälaudalla ja pintasuodattimen ylälaudalla (seinissä, jotka aloitettiin kokonaisilla laudoilla) ja ylemmillä puolikkailla (seinissä, jotka aloitettiin puolikkailla laudoilla) neljässä poikittaisessa seinässä alle 45. Aseta laudat niin, että reiälliset laudat ja pintasuodattimen lauta sijaitsevat alla olevan kuvan mukaisesti: Pintasuodatin tulee sijoittaa pintasuodattimen ylä- ja alaosan väliin seuraavalla sivulla olevan kuvan osoittamalla tavalla:
16 7. Portaiden kannatinlautojen, pystysuorien kannattimien ja tukien asennus Portaiden kannatinlauta asennetaan edellisessä luvussa (kohta 6) määriteltyjen sijaintien mukaan. Puurakenteen asennus tapahtuu 7 ruuvilla (5 100), joista 5 asennetaan tasaisesti kannatinlautaan liittämällä se sisäpuolelta altaan rakenteeseen (seinään) ja loput 2 ruuvia liittävät kannatinlaudan tukiin yläpuolelta seuraavien kuvien mukaisesti. Erityistä huomiota tulee kiinnittää siihen, että ruuvien päät ovat kunnolla lautojen sisällä, jotta allasmuovi ei vaurioidu. Ruuvien sijoittelu kannatinlaudassa
17 Kannatinlaudan kiinnittäminen tukeen: Kuvassa: STAIRS BEARER = PORTAIDEN KANNATINLAUTA, CONSOLE = TUKI, EXTERIOR SIDE OF THE POOL = ALTAAN ULKOPUOLI Toinen altaan asennusvaihe on pystysuorien kannattimien 67 asentaminen. Nämä kannatinpalkit asennetaan (altaan ulkopuolelle) kohdassa 6 esitettyjen ohjeiden ja kuvien mukaisesti. Puurakenteet tulee asentaa altaan ulkopuolelta 5 80 ruuveilla, 7 ruuvia jokaista kannatinta kohti, lukuun ottamatta lyhyitä kannatinpalkkeja, jotka asennetaan seinään, jossa on portaat (näihin tulee vain 6 ruuvia). Kaikkien pystysuorien kannattimien ruuvit tulee sijoittaa seuraavalla tavalla: 2 ruuvia laitetaan seinärakenteen ensimmäiseen ja viimeiseen lautaan (kokonainen tai puolikas). Loput ruuvit jaetaan tasaisesti. Tämän jälkeen aloitetaan tukien (console) asentaminen. Nämä asennetaan altaan ulkopuolelle kohdassa 6 määriteltyjen sijaintien mukaisesti. Tukien asentamiseen käytetään ruuvia, 2 kpl jokaista tukea kohti (ruuvit kiinnitetään altaan sisäpuolelta). On suositeltavaa, että ruuvien sijoittelu noudattaa seuraavalla sivulla olevaa kuvaa:
18 Kuva: TUKI, ALTAAN SEINÄN SISÄPUOLI POIKKEUKSEN MUODOSTAVAT TUET, JOTKA ASENNETAAN SEINÄÄN, JOSSA ON PORTAAT: TUEN PISIN SIVU (220 MM) ON ALTAAN SEINÄÄ VASTEN. NÄMÄ TUET ASENNETAAN SEURAAVIEN KUVIEN MUKAISESTI PORTAIDEN KANNATINLAUTOJEN ALAPUOLELLE. Ruuvien sijoittelu tuen kiinnittämistä varten (seinässä, jossa on portaat): Kuvassa ylhäältä alas: PORTAIDEN KANNATINLAUTA, TUKI, ALTAAN ULKOPUOLI

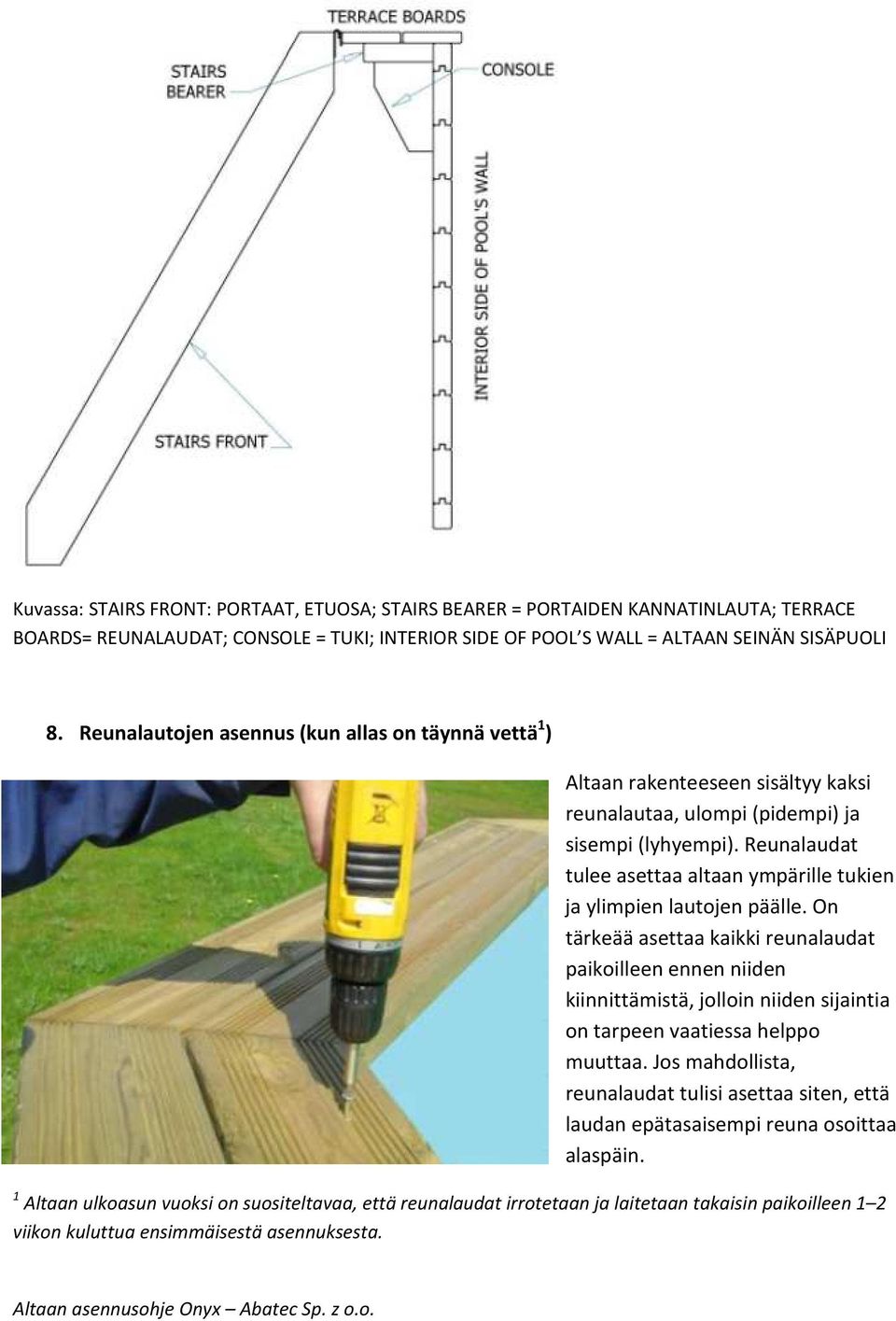

19 Kuvassa: STAIRS FRONT: PORTAAT, ETUOSA; STAIRS BEARER = PORTAIDEN KANNATINLAUTA; TERRACE BOARDS= REUNALAUDAT; CONSOLE = TUKI; INTERIOR SIDE OF POOL S WALL = ALTAAN SEINÄN SISÄPUOLI 8. Reunalautojen asennus (kun allas on täynnä vettä 1 ) Altaan rakenteeseen sisältyy kaksi reunalautaa, ulompi (pidempi) ja sisempi (lyhyempi). Reunalaudat tulee asettaa altaan ympärille tukien ja ylimpien lautojen päälle. On tärkeää asettaa kaikki reunalaudat paikoilleen ennen niiden kiinnittämistä, jolloin niiden sijaintia on tarpeen vaatiessa helppo muuttaa. Jos mahdollista, reunalaudat tulisi asettaa siten, että laudan epätasaisempi reuna osoittaa alaspäin. 1 Altaan ulkoasun vuoksi on suositeltavaa, että reunalaudat irrotetaan ja laitetaan takaisin paikoilleen 1 2 viikon kuluttua ensimmäisestä asennuksesta.
20 HUOMIO: SISEMMÄT REUNALAUDAT ASENNETAAN NIIN, ETTÄ LAUTA MENEE 25 MM ALTAAN SISÄPUOLELLE (KATSO KUVA ALLA). PIDÄ MYÖS 5 MM:N ETÄISYYS SISEMMÄN JA ULOMMAN LAUDAN VÄLILLÄ. Kuvassa: REUNALAUDAT, ALTAAN SEINÄN SISÄPUOLI, 5 mm & 25 mm Reunalaudat kiinnitetään rakenteeseen yläpuolelta 5,3 80 ruuveilla seuraavan kuvan mukaisesti. Poikkeuksen muodostaa ulompi liikuteltava pintasuodattimen lauta. Sen asennusohjeet löytyvät edempää tästä oppaasta. Kuvassa: ruuvit 5,3 80 (torx)
21 Ulompien reunalautojen tapauksessa ruuvit asennetaan reunalaudan läpi tukeen, 2 ruuvia kappaletta kohti (tai portaiden kannatinlautaan seinässä, jossa on portaat). Sisempien reunalautojen tapauksessa ruuvit asennetaan reunalaudan läpi tukeen ja allasrakenteeseen (2 ruuvia) ja siihen kohtaan, jossa altaan seinät kohtaavat (2 ruuvia) kpl jokaiselle pitkälle sivulle (2 kpl kulmiin ja 4 kpl tukiin) - 10 kpl jokaiselle lyhyelle sivulle (2 kpl kulmiin ja 4 kpl tukiin) - 10 kpl jokaiseen kolmesta poikittaisesta sivusta (2 kpl kulmiin ja 4 kpl tukiin) - 14 kpl poikittaiseen sivuun, jossa on portaiden kannatinpalkki (2 kpl kulmiin ja 4 kpl symmetrisesti portaiden kannatinta pitkin kuvien mukaisesti) Liikuteltavan pintasuodattimen laudan asennukseen käytetään erityisiä klipsejä, jotka koostuvat kahdesta elementistä (koukku ja kiristysmekanismi). Nämä on esitelty Kiinnittimet-taulukossa. Elementit kiinnitetään pintasuodattimen ulompien reunalautojen alapuolelta: koukut kiinnitetään pintasuodattimen liikuteltaviin lautoihin ja kiristysmekanismit pintasuodattimen vasemman- ja oikeanpuoleisiin lautoihin. Jokainen elementti kiinnitetään kahdella 3 35 ruuvilla. Kiinnitä huomiota kiristysmekanismin kiinnitykseen; se tulee asentaa niin, että se sulkee ja kiristää liikuteltavan pintasuodattimen
22 laudan. Kiristysmekanismit tulee kiristää samanaikaisesti liikuteltavan pintasuodattimen laudan molemmin puolin. 9. Peite-elementtien L57 asennus (ennen kuin allas täytetään), puuliittimien ja peiteelementtien L123 ja teräskannattimen I asennus (kun allas on täynnä vettä 2 ) Puuliittimiä käytetään liittämään yhteen sisemmät ja ulommat reunalaudat. Liittimet kiinnitetään alapuolelta 4 40 ruuveilla, 6 kappaletta jokaista liitintä kohti, kuvien mukaisesti. Peiteelementtejä L57 käytetään rakenteen kulmissa peittämään altaan seinien terävät kohdat, kuten sivun kuvista näkyy. Elementtien asennukseen käytetään ruuveja TX torx 4 45, neljä jokaista elementtiä kohti. Ruuvit tulee sijoittaa tasaisesti elementin koko pituudelta. Toinen vaihe on teräskannattimien peittäminen. Tähän tarkoitukseen käytämme kolmea peite-elementtiä samanaikaisesti: kahta L123 -elementtiä ja yhtä I -elementtiä. Elementin L123 asentamiseen käytetään neljä kappaletta 3 35 ruuvia.
23 "I -elementin asennukseen käytetään samoja 3 35 ruuveja, 8 kappaletta jokaista elementtiä kohti. Ruuvit tulee sijoittaa symmetrisesti elementin I molemmin puolin. 2 Peite-elementtien L123 ja I asennus suoritetaan, kun allas on jo täytetty vedellä, koska vedenpaine voi aiheuttaa puurakenteiden liikkumisen paikoiltaan.
24 10. Puuportaiden asennus Puuportaiden viisi askelmaa kiinnitetään pystykappaleisiin etupuolelta. Tätä varten käytetään 5 80 ruuveja, 4 kappaletta jokaista askelmaa kohti 2 oikealle ja 2 vasemmalle kuvan mukaisesti. Portaat kiinnitetään altaan reunalle, reunalaudan keskikohtaan tukien väliin. Portaiden asennus rakenteeseen tapahtuu niin, että portaisiin kiinnitetään koukut 4 40 ruuveilla 2 ruuvia jokaista koukkua kohti ja reunalautaan kiinnitetään liittimet (ks. alla oleva kuva) 4 kappaletta 4 40 ruuvia liitintä kohti. Kun portaat kiinnittyvät altaaseen koukuilla, ne on helppo irrottaa ja siirtää tarvittaessa paikoiltaan.
25 HUOMIO: RAKENTEESSA ESIINTYY LIEVÄ VEDENPAINEESTA JOHTUVA POIKKEAMA EI VAIKUTA RAKENTEEN MEKAANISEEN KESTÄVYYTEEN. 11. Kiinnikeprofiilien asennus allasmuoviin (altaan sisäpuolen vuoraus) a. b. c. Profiilit tulee ruuvata 3 cm:n etäisyydeltä päistään ja sen jälkeen 20 cm:n välein 3 35 ruuveilla. Profiileiden reiät tehdään 2 mm:n poralla. d. Ruuvaa ensimmäinen profiili. e. Määritä kulma, jonka mukaisesti profiili leikataan. f. Leikkaa profiili määritellyn kulman ja kuvan
26 mukaan. g. Profiilien vääränlainen liittäminen PVC-profiileja voidaan liittää pituussuunnassa, jotta koko seinän pituus saadaan katettua profiilit tulee leikata varoen. 12. Pintasuodattimen asennus vaihe I (altaan puurakenteeseen ennen allasmuovin laittamista) a. b. Ruuvaa pintasuodattimen diffuusori ylempään lautaan pintasuodatin-sarjassa toimitetuilla ruuveilla. Ennen tätä sinun tulee porata reikiä, jotta diffuuserin voi kiinnittää vähintään neljästä kohdasta (symmetrisesti) altaan rakenteeseen. Asenna pintasuodattimen ulkoinen tiiviste ja pintasuodattimen ulkopuolinen osa ruuvit toimitetaan pintasuodatin-sarjassa. c. d.
27 Kokoa elementit ja kiristä ne, jotta liitäntä on tiivis. e. Kiinnitä kaksipuolista teippiä (ei sisälly sarjaan) pintasuodattimeen. Kiinnitä yksi pintasuodattimen sisäpuolen tiivisteistä teippiin. 13. Maahan asennettavan kankaan (geotekstiilin) ja allasmuovin asennus a. b. Vuoraa altaan pohja suojaavalla geotekstiilikankaalla niin, että koko pinta on tasaisesti peitetty. c. d. Leikkaa kangas veitsellä tai saksilla, jätä altaan seinään ylimääräistä kangasta noin 70 mm.
28 Aseta allasmuovi. e. f. g. Kiinnitä allasmuovi PVC-profiileihin. h. Tarkista, että allasmuovi on hyvin paikoillaan ja tasoittele suurimmat poimut. Kun olet kiinnittänyt allasmuovin PVCprofiileihin, laita aukkoon maalarinteippiä näin allasmuovi pysyy paikallaan. i. j.
29 Tasoita allasmuovin reunat altaan sivuilla. Laske altaaseen vettä 2 cm. k. Tasoita allasmuovi jälleen kerran ja jatka veden laskemista seuraavassa taulukossa määriteltyyn tasoon asti. 14. Suuttimen ja pintasuodattimen asennus, vaihe II (geotekstiilin ja allasmuovin laittamisen jälkeen) a. b. Lopeta veden laskeminen 5 cm suuttimen alapuolelle. Säädä suutinta altaan sisäpuolelta. c. d.
30 Leikkaa allasmuovia suuttimen ulostuloaukon kohdalta (altaan ulkopuolelta) jättäen noin 2 mm. e. f. Aseta tiivisteet suuttimeen sekä korkki- että silikonitiivisteet. g. h. Korkkitiiviste kiinnitetään ensimmäisenä altaan seinän liitäntäkohtaan (puuhun). Tämän jälkeen silikonitiivisteet kiinnitetään muoviin. i. j.
31 Kiristä suuttimen ulostuloaukon mutteri kuvan mukaisesti. Peitä ruuvattu kohta teflonteipillä vastapäivään. k. l. m. Kiinnitä joustava 1,5 m pitkä letku jokaiseen suuttimeen ja kiinnitä metallirenkaalla. n. Laita letkun toinen pää altaaseen ja aloita veden laskeminen uudelleen. o. p. Lopeta veden laskeminen, kun vesi on 5 cm pintasuodattimen alapuolella. Merkitse kynällä pintasuodattimen tiivisteen sijainti.
32 Asenna pintasuodattimen tiiviste ja kehikko. q. r. Leikkaa allasmuovia pintasuodattimen kehikon sisäpuolelta. Aloita altaan lopullinen täyttö: vesi on oikealla korkeudella, kun se yltää pintasuodattimen keskikohtaan (suodatuksen ollessa päällä). HUOMIO! Kun vettä lasketaan altaan sisälle suuttimien tason yläpuolelle, kaikki letkut ja suodatinjärjestelmän osat tulisi olla asennettuina (suodattimen ja pumpun mukana tulevien asennuskaavioiden mukaisesti kuvat löytyvät suodatinjärjestelmän pahvilaatikosta). Muussa tapauksessa vettä virtaa altaan ulkopuolelle, ja paine tekee osien oikeanlaisesta asennuksesta mahdotonta. Kun allasta täytetään vedellä, tarkkaile ettei mikään liitäntä vuoda. Jos tarpeen, täyttö tulee keskeyttää ja mahdolliset vuotokohdat korjata lisätiivisteillä.
33 Toimitetuilla letkuilla suodatinjärjestelmä voidaan kiinnittää vain siihen seinään, jossa pintasuodatin sijaitsee. 15. Tikkaiden asennus (altaan sisäpuolella) a. b. c. d. e. f. Katso, että tikkaat ovat tasaisesti. g. h.
34 Poraa reiät (pienemmät kuin ruuvin halkaisija) ruuveille, joilla kiinnitetään tikkaiden kädensijat. Reikien määrä riippuu tikkaiden mallista. Ruuvaa tikkaat (ruuveilla, jotka toimitetaan porrassarjan mukana) reunalautaan ja portaiden kannatinlautaan.
