1 RunkoRYL Puuelementtityö Sivu: 1 7 Puu- ja levyrakentaminen RTS 10:39 72 Puuelementtirakentaminen 721 Puuelementtityö Sisältö puurakenteisten elementtien sekä niistä tehtävien rakennusosien laatuvaatimukset elementtien asennus, kiinnitys, tilkitseminen ja avustavat työt sekä työkunnan tekemä mittaus Puurakenteiset elementit Elementit täyttävät niille suunnitteluasiakirjoissa esitetyt vaatimukset. Elementtien puurunkorakenteet täyttävät kohdassa 711 esitetyt vaatimukset. Elementtien ulkoverhoukset täyttävät kohdissa 712 esitetyt vaatimukset. Elementeissä käytettävät rakennuslevyt täyttävät RunkoRYL 2010:n luvussa 74 asetetut vaatimukset. Elementtien sisäverhoukseen käytettävä puutavara täyttää SisäRYL:n puurakentamisen luvussa asetetut vaatimukset. Viite SisäRYL Rakennustöiden yleiset laatuvaatimukset. Talonrakennuksen sisätyöt Valmistuksen mittatarkkuudet Seinämäisten elementtien sallitut mittapoikkeamat valmistajan ilmoittamista nimellismitoista ovat taulukon 721:T1 mukaiset ja vaakarakenne-elementtien taulukon 721:T2 mukaiset. Poikkeamat mitataan elementtien huonoimmasta kohdasta. Kaikki vaatimukset täyttyvät samanaikaisesti. Suunnitteluasiakirjoissa voidaan vaatia tarkempia valmistustarkkuuksia. Mittatarkkuusvaatimukset koskevat elementtejä, joiden puuosien kosteus on 15 % puun kuivapainosta. Jos elementtien valmistuksessa joudutaan käyttämään sahatavaraa, jonka kosteus poikkeaa 15 %:sta, otetaan puun kosteuden vaihteluista johtuvat elementtien mittamuutokset erikseen huomioon valmistuksen yhteydessä. Vaakarakenne-elementeillä tarkoitetaan tässä alapohja-, välipohja- ja yläpohjaelementtejä.

2 RunkoRYL Puuelementtityö Sivu: 2 Taulukko 721:T1. Seinäelementtien valmistustarkkuudet. Ulottuvuudet ja sijainti Suurin sallittu poikkeama Luokka 1 Luokka 2 Leveys leveys < 2,1 m ±3 mm ±5 mm leveys 2,1...6,0 m ±1,5 o/oo ±2,5 o/oo leveys > 6,0 m ±10 mm ±20 mm Korkeus korkeus < 3,0 m ±3 mm ±5 mm korkeus 3,0...6,0 m ±1,5 o/oo ±2,5 o/oo korkeus > 6,0 m ±10 mm ±20 mm Paksuus ilman ulkoverhousta kiinnitystuen ±3 mm ±5 mm kohdalla Paksuus ilman ulkoverhousta ±4 mm ±6 mm kiinnitystukien välillä Nurkkapisteiden välisten ristimittojen ero elementin leveys tai pituus 2,1 m ±4 mm ±7 mm elementin leveys tai pituus 2,1...6,0 m ±1,5 o/oo ±2,5 o/oo elementin leveys tai pituus > 6,0 m ±15 mm ±28 mm Suoruus kaikki leveydet ja pituudet ± 1,5 o/oo ± 2,5 o/oo Ovi- ja ikkuna-aukkojen sijainti ±3 mm ±5 mm Luokka 1: Elementit, jotka käytetään asuin-, liike-, toimisto- tai vastaavien rakennusten rakennusosissa. Luokka 1 on yleisimmin käytetty mittatarkkuusluokka Luokka 2: Elementit, jotka käytetään muiden rakennusten, esimerkiksi varastorakennusten, rakennusosissa ja joilta ei vaadita erityistä mittatarkkuutta Taulukko 721:T2. Vaakarakenne-elementtien valmistustarkkuudet. Ulottuvuudet ja sijainti Suurin sallittu poikkeama Luokka 1 Luokka 2 Leveys pituus 6,0 m ±1,5 o/oo ±2,5 o/oo pituus > 6,0 m ±10 mm ±20 mm Leveys leveys < 2,1 m ±3 mm ±5 mm leveys 2,1...6,0 m ±1,5 o/oo ±2,5 o/oo leveys > 6,0 m ±10 mm ±20 mm Paksuus ±5 mm ±7 mm Nurkkapisteiden välisten ristimittojen ero elementin pituus 6,0 m ±1,5 o/oo ±2,5 o/oo elementin pituus > 6,0 m ±15 mm ±28 mm Suoruus kaikki leveydet ja pituudet ± 1,5 o/oo 1 ± 2,5 o/oo 2 1) yläpohjaelementissä ±3,0 2) yläpohjaelementissä ±5,0

3 RunkoRYL Puuelementtityö Sivu: Toimitus Elementteihin tai niiden suojukseen on merkitty ainakin valmistajan ja elementtien tunnukset sekä elementtien mitat ja paino. Elementeissä on suunnitelma-asiakirjojen mukaiset nostolenkit tai merkitty nostokohta ja -tapa Kuljetus ja varastointi Elementit suojataan kastumista, likaantumista, kolhiintumista ja naarmuuntumista vastaan. Elementit varastoidaan aina kuivalla, tukevalla ja tasaisella alustalla siten, että elementit ovat irti maasta ja elementteihin ei pääse syntymään haitallisia muodonmuutoksia ja ulkonäköä heikentäviä virheitä. Elementtien kosteus ei saa lisääntyä haitallisesti kuljetuksen ja varastoinnin aikana. Varastoinnin aikana huolehditaan elementtien tuulettumisesta. Elementtien kosteuden äkillisiä muutoksia vältetään varastoinnin aikana. Elementtien suojukset säilytetään ehjinä eikä niitä poisteta ennen asennusta. Jos vesi tiivistyy suojusten sisäpuolelle varastoinnin aikana, suojukset avataan alareunasta tuulettumisen parantamiseksi. Seinäelementtien yläpinta (yläjuoksu ja tuuletusrako) suojataan asennuksen jälkeen. Suojaus poistetaan liittyvien asennusten yhteydessä. Ulkona elementit varastoidaan noin 0,3 m korkeiden korokkeiden päälle, jotta alusta tuulettuu ja roiskevesien haitat jäisivät vähäisiksi Naulalevyillä kootut rakenneosat Naulalevyillä kootun rakenneosan kelpoisuus osoitetaan ensisijaisesti CE-merkinnällä, kun asetetut kansalliset vaatimustasot tuotteen käyttökohteessa täytetään. Mikäli kelpoisuutta ei ole osoitettu CE-merkinnällä, asiakirjoissa vaaditut tuotteiden ominaisuudet voidaan osoittaa luotettavasti ulkopuolisen tarkastuslaitoksen hyväksynnällä tai rakennushankekohtaisilla kokeilla. Naulalevyillä kootut rakenneosat on valmistettu standardin EN mukaan. Tässä yhteydessä naulalevyillä kootuilla rakenneosilla tarkoitetaan pääasiassa naulalevyristikoita ja sahatavarasta naulalevyillä koottuja palkkeja. Kantaviin ja jäykistäviin rakenteisiin tarkoitettujen naulalevyillä koottujen rakenneosien valmistaminen on luvanvaraista toimintaa. Kantavana rakenteena käytettäviä naulalevyillä koottuja ristikoita tai kehiä on käsitelty RTohjekortissa RT Viite SFS-EN Puurakenteet. Tuotevaatimukset tehdasvalmisteisille naulalevyrakenteille.

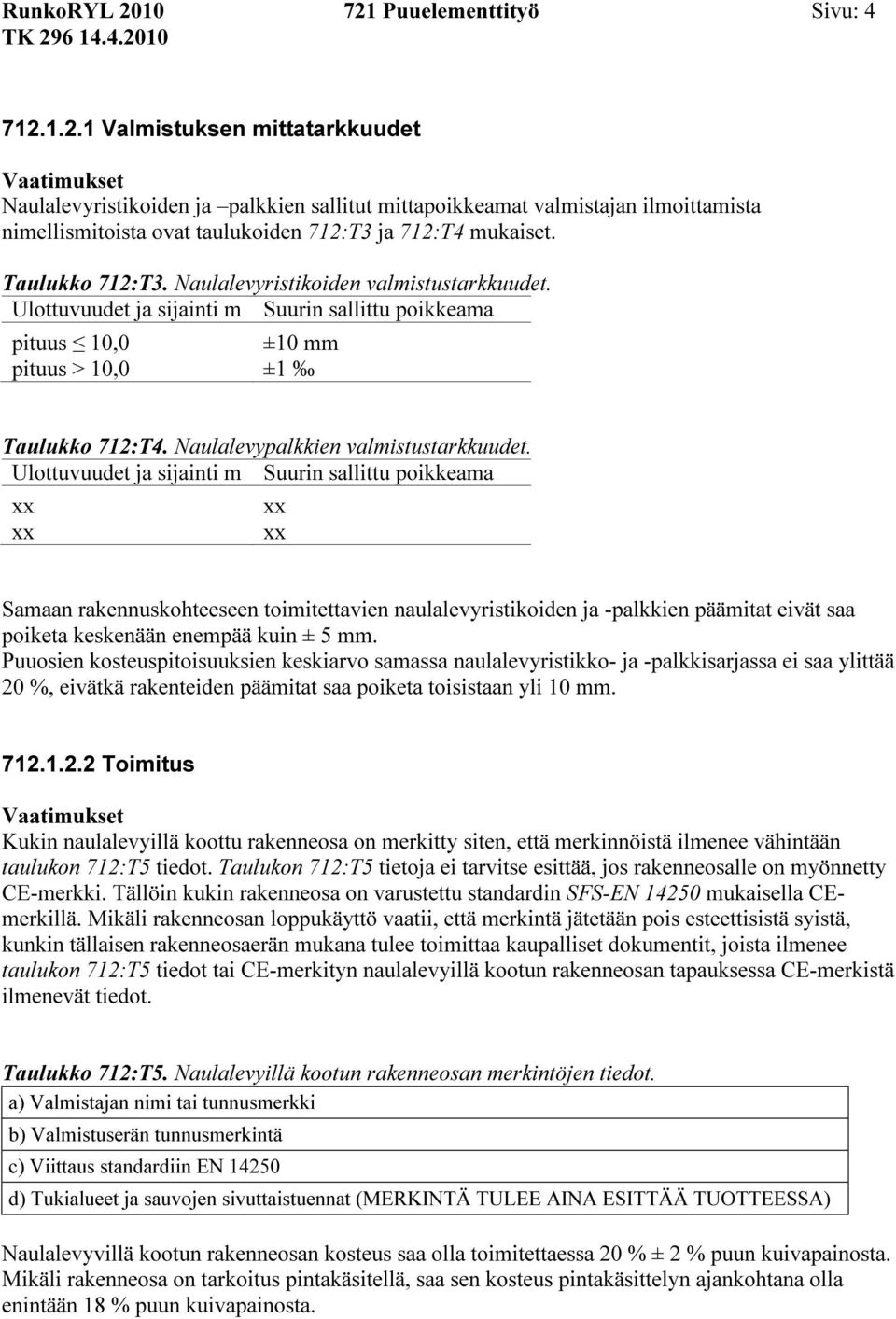

4 RunkoRYL Puuelementtityö Sivu: Valmistuksen mittatarkkuudet Naulalevyristikoiden ja palkkien sallitut mittapoikkeamat valmistajan ilmoittamista nimellismitoista ovat taulukoiden 712:T3 ja 712:T4 mukaiset. Taulukko 712:T3. Naulalevyristikoiden valmistustarkkuudet. Ulottuvuudet ja sijainti m Suurin sallittu poikkeama pituus 10,0 ±10 mm pituus > 10,0 ±1 Taulukko 712:T4. Naulalevypalkkien valmistustarkkuudet. Ulottuvuudet ja sijainti m Suurin sallittu poikkeama xx xx xx xx Samaan rakennuskohteeseen toimitettavien naulalevyristikoiden ja -palkkien päämitat eivät saa poiketa keskenään enempää kuin ± 5 mm. Puuosien kosteuspitoisuuksien keskiarvo samassa naulalevyristikko- ja -palkkisarjassa ei saa ylittää 20 %, eivätkä rakenteiden päämitat saa poiketa toisistaan yli 10 mm Toimitus Kukin naulalevyillä koottu rakenneosa on merkitty siten, että merkinnöistä ilmenee vähintään taulukon 712:T5 tiedot. Taulukon 712:T5 tietoja ei tarvitse esittää, jos rakenneosalle on myönnetty CE-merkki. Tällöin kukin rakenneosa on varustettu standardin SFS-EN mukaisella CEmerkillä. Mikäli rakenneosan loppukäyttö vaatii, että merkintä jätetään pois esteettisistä syistä, kunkin tällaisen rakenneosaerän mukana tulee toimittaa kaupalliset dokumentit, joista ilmenee taulukon 712:T5 tiedot tai CE-merkityn naulalevyillä kootun rakenneosan tapauksessa CE-merkistä ilmenevät tiedot. Taulukko 712:T5. Naulalevyillä kootun rakenneosan merkintöjen tiedot. a) Valmistajan nimi tai tunnusmerkki b) Valmistuserän tunnusmerkintä c) Viittaus standardiin EN d) Tukialueet ja sauvojen sivuttaistuennat (MERKINTÄ TULEE AINA ESITTÄÄ TUOTTEESSA) Naulalevyvillä kootun rakenneosan kosteus saa olla toimitettaessa 20 % ± 2 % puun kuivapainosta. Mikäli rakenneosa on tarkoitus pintakäsitellä, saa sen kosteus pintakäsittelyn ajankohtana olla enintään 18 % puun kuivapainosta.

5 RunkoRYL Puuelementtityö Sivu: Kuljetus ja varastointi Naulalevyillä kootut rakenneosat suojataan kastumista, likaantumista, kolhiintumista ja naarmuuntumista vastaan. Naulalevyillä kootut rakenneosat varastoidaan aina kuivalla, tukevalla ja tasaisella alustalla siten, että rakenneosat ovat irti maasta ja rakenneosiin ei pääse syntymään haitallisia muodonmuutoksia, liitoksia rikkovia rasituksia ja ulkonäköä heikentäviä virheitä. Naulalevyillä kootut rakenneosat pyritään kuljettamaan ja varastoimaan pystyasennossa enintään 15 kpl nippuihin pakkattuina. Niput tuetaan rakenneosan todellisista tukipisteistä ja siten, että niput eivät pääse kaatumaan. Mikäli kuljetus ja varastointi joudutaan tekemään vaaka-asennossa, tuetaan niput siten, että kuljetus ja varastointi eivät aiheuta rasituksia naulalevyliitoksiin. Päällekkäisten nippujen väliin asennetaan korokkeet, jotka ovat kaikissa päällekkäisissä nipuissa samalla kohdalla. Naulalevyillä koottujen rakenneosien kosteus ei saa lisääntyä haitallisesti kuljetuksen ja varastoinnin aikana. Varastoinnin aikana huolehditaan rakenneosien tuulettumisesta. Varastointiolot vastaavat naulalevyillä koottujen rakenneosien lopullisia käyttöoloja. Rakenneosien kosteuden äkillisiä muutoksia vältetään varastoinnin aikana. Rakenneosien suojukset säilytetään ehjinä eikä niitä poisteta ennen asennusta. Jos vesi tiivistyy suojusten sisäpuolelle varastoinnin aikana, suojukset avataan tuulettumisen parantamiseksi. Ulkona naulalevyillä kootut rakenneosat varastoidaan siten, että rakenneosat ovat noin 0,3 m irti maasta, jotta alusta tuulettuu ja roiskevesien haitat jäisivät vähäisiksi Puikkoliittimillä kootut rakenneosat Puikkoliittimillä kootun rakenneosan kelpoisuus osoitetaan ensisijaisesti CE-merkinnällä, kun asetetut kansalliset vaatimustasot tuotteen käyttökohteessa täytetään. Mikäli kelpoisuutta ei ole osoitettu CE-merkinnällä, asiakirjoissa vaaditut tuotteiden ominaisuudet voidaan osoittaa luotettavasti ulkopuolisen tarkastuslaitoksen hyväksynnällä tai rakennushankekohtaisilla kokeilla. Liitostarvikkeet ja liitokset täyttävät kohtien 711.2, ja esitetyt vaatimukset. Tässä yhteydessä puikkoliittimillä kootuilla rakenneosilla tarkoitetaan pääasiassa ristikoita. Puikkoliittimiä ovat naulat, ruuvit, pultit, tappivaarnat Valmistuksen mittatarkkuudet Puikkoliittimillä kootun ristikon sallitut mittapoikkeamat valmistajan ilmoittamista nimellismitoista ovat taulukon 712:T6.

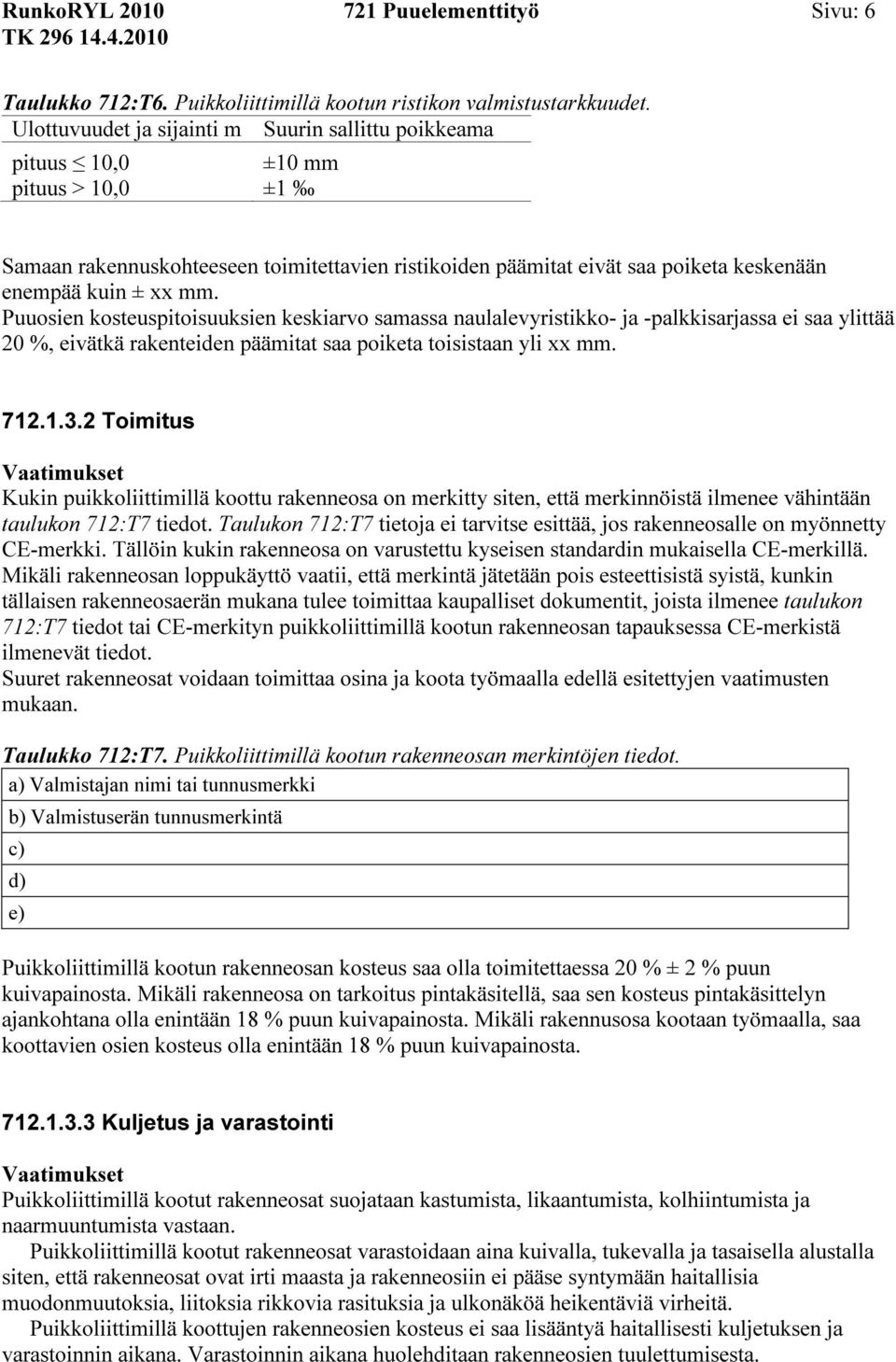

6 RunkoRYL Puuelementtityö Sivu: 6 Taulukko 712:T6. Puikkoliittimillä kootun ristikon valmistustarkkuudet. Ulottuvuudet ja sijainti m Suurin sallittu poikkeama pituus 10,0 ±10 mm pituus > 10,0 ±1 Samaan rakennuskohteeseen toimitettavien ristikoiden päämitat eivät saa poiketa keskenään enempää kuin ± xx mm. Puuosien kosteuspitoisuuksien keskiarvo samassa naulalevyristikko- ja -palkkisarjassa ei saa ylittää 20 %, eivätkä rakenteiden päämitat saa poiketa toisistaan yli xx mm Toimitus Kukin puikkoliittimillä koottu rakenneosa on merkitty siten, että merkinnöistä ilmenee vähintään taulukon 712:T7 tiedot. Taulukon 712:T7 tietoja ei tarvitse esittää, jos rakenneosalle on myönnetty CE-merkki. Tällöin kukin rakenneosa on varustettu kyseisen standardin mukaisella CE-merkillä. Mikäli rakenneosan loppukäyttö vaatii, että merkintä jätetään pois esteettisistä syistä, kunkin tällaisen rakenneosaerän mukana tulee toimittaa kaupalliset dokumentit, joista ilmenee taulukon 712:T7 tiedot tai CE-merkityn puikkoliittimillä kootun rakenneosan tapauksessa CE-merkistä ilmenevät tiedot. Suuret rakenneosat voidaan toimittaa osina ja koota työmaalla edellä esitettyjen vaatimusten mukaan. Taulukko 712:T7. Puikkoliittimillä kootun rakenneosan merkintöjen tiedot. a) Valmistajan nimi tai tunnusmerkki b) Valmistuserän tunnusmerkintä c) d) e) Puikkoliittimillä kootun rakenneosan kosteus saa olla toimitettaessa 20 % ± 2 % puun kuivapainosta. Mikäli rakenneosa on tarkoitus pintakäsitellä, saa sen kosteus pintakäsittelyn ajankohtana olla enintään 18 % puun kuivapainosta. Mikäli rakennusosa kootaan työmaalla, saa koottavien osien kosteus olla enintään 18 % puun kuivapainosta Kuljetus ja varastointi Puikkoliittimillä kootut rakenneosat suojataan kastumista, likaantumista, kolhiintumista ja naarmuuntumista vastaan. Puikkoliittimillä kootut rakenneosat varastoidaan aina kuivalla, tukevalla ja tasaisella alustalla siten, että rakenneosat ovat irti maasta ja rakenneosiin ei pääse syntymään haitallisia muodonmuutoksia, liitoksia rikkovia rasituksia ja ulkonäköä heikentäviä virheitä. Puikkoliittimillä koottujen rakenneosien kosteus ei saa lisääntyä haitallisesti kuljetuksen ja varastoinnin aikana. Varastoinnin aikana huolehditaan rakenneosien tuulettumisesta.

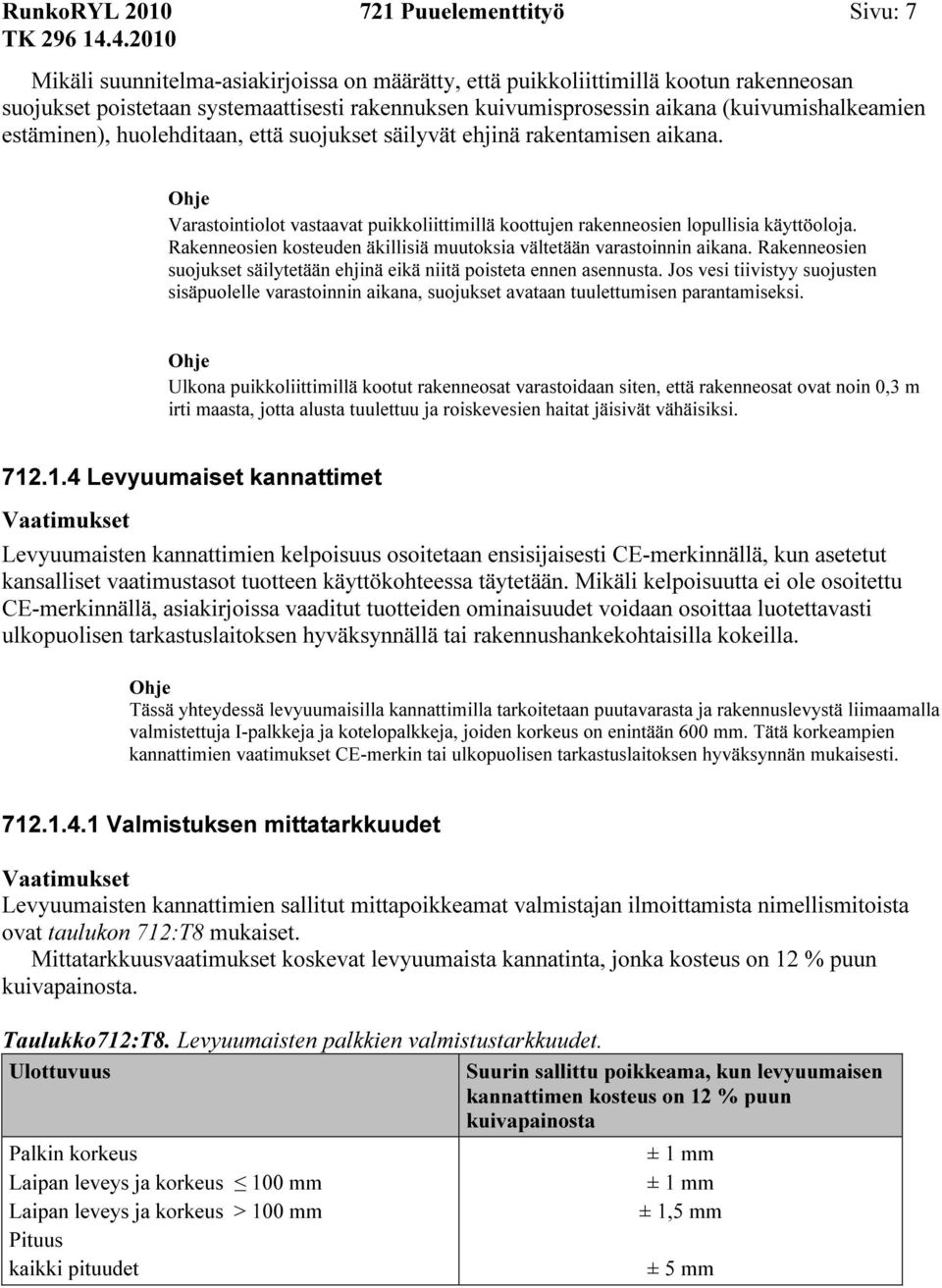

7 RunkoRYL Puuelementtityö Sivu: 7 Mikäli suunnitelma-asiakirjoissa on määrätty, että puikkoliittimillä kootun rakenneosan suojukset poistetaan systemaattisesti rakennuksen kuivumisprosessin aikana (kuivumishalkeamien estäminen), huolehditaan, että suojukset säilyvät ehjinä rakentamisen aikana. Varastointiolot vastaavat puikkoliittimillä koottujen rakenneosien lopullisia käyttöoloja. Rakenneosien kosteuden äkillisiä muutoksia vältetään varastoinnin aikana. Rakenneosien suojukset säilytetään ehjinä eikä niitä poisteta ennen asennusta. Jos vesi tiivistyy suojusten sisäpuolelle varastoinnin aikana, suojukset avataan tuulettumisen parantamiseksi. Ulkona puikkoliittimillä kootut rakenneosat varastoidaan siten, että rakenneosat ovat noin 0,3 m irti maasta, jotta alusta tuulettuu ja roiskevesien haitat jäisivät vähäisiksi Levyuumaiset kannattimet Levyuumaisten kannattimien kelpoisuus osoitetaan ensisijaisesti CE-merkinnällä, kun asetetut kansalliset vaatimustasot tuotteen käyttökohteessa täytetään. Mikäli kelpoisuutta ei ole osoitettu CE-merkinnällä, asiakirjoissa vaaditut tuotteiden ominaisuudet voidaan osoittaa luotettavasti ulkopuolisen tarkastuslaitoksen hyväksynnällä tai rakennushankekohtaisilla kokeilla. Tässä yhteydessä levyuumaisilla kannattimilla tarkoitetaan puutavarasta ja rakennuslevystä liimaamalla valmistettuja I-palkkeja ja kotelopalkkeja, joiden korkeus on enintään 600 mm. Tätä korkeampien kannattimien vaatimukset CE-merkin tai ulkopuolisen tarkastuslaitoksen hyväksynnän mukaisesti Valmistuksen mittatarkkuudet Levyuumaisten kannattimien sallitut mittapoikkeamat valmistajan ilmoittamista nimellismitoista ovat taulukon 712:T8 mukaiset. Mittatarkkuusvaatimukset koskevat levyuumaista kannatinta, jonka kosteus on 12 % puun kuivapainosta. Taulukko712:T8. Levyuumaisten palkkien valmistustarkkuudet. Ulottuvuus Suurin sallittu poikkeama, kun levyuumaisen kannattimen kosteus on 12 % puun kuivapainosta Palkin korkeus Laipan leveys ja korkeus 100 mm Laipan leveys ja korkeus > 100 mm Pituus kaikki pituudet ± 1 mm ± 1 mm ± 1,5 mm ± 5 mm

8 RunkoRYL Puuelementtityö Sivu: Toimitus Levyuumaiset kannattimet on merkitty kappalekohtaisesti siten, että merkinnöistä ilmenee vähintään taulukon 712:T9 tiedot. Taulukon 712:T9 tietoja ei tarvitse esittää, jos kannattimelle on myönnetty CE-merkki. Tällöin kukin kannatin on varustettu kyseisen standardin mukaisella CEmerkillä. Mikäli kannattimen loppukäyttö vaatii, että merkintä jätetään pois esteettisistä syistä, tulee taulukon 41310:T9 tiedot tai CE-merkityn kannattimen tapauksessa CE-merkistä ilmenevät tiedot esittää pakkausmerkinnästä tai kunkin tuote-erän mukana toimitettavissa kaupallisissa dokumenteissa. Levyuumaisen kannattimen kosteus saa olla toimitettaessa 20 % ± 2 % puun kuivapainosta. Mikäli kannatin on tarkoitus pintakäsitellä, saa sen kosteus pintakäsittelyn ajankohtana olla enintään 18 % puun kuivapainosta. Taulukko 712:T9. Levyuumaisen kannattimen merkintöjen tiedot. a) Valmistajan nimi tai tunnusmerkki b) Valmistuserän tunnusmerkintä c) d) Kuljetus ja varastointi Levyuumaiset kannattimet suojataan kastumista, likaantumista, kolhiintumista ja naarmuuntumista vastaan. Levyuumaiset kannattimet varastoidaan aina kuivalla, tukevalla ja tasaisella alustalla siten, että tuotteet ovat irti maasta ja tuotteisiin ei pääse syntymään haitallisia muodonmuutoksia ja ulkonäköä heikentäviä virheitä. Levyuumaisten kannattimien kosteus ei saa lisääntyä haitallisesti kuljetuksen ja varastoinnin aikana. Varastoinnin aikana huolehditaan levyuumaisten kannattimien tuulettumisesta. Varastointiolot vastaavat levyuumaisten kannattimien lopullisia käyttöoloja. Levyuumaisten kannattimien äkillisiä muutoksia vältetään varastoinnin aikana. Levyuumaisten kannattimien suojukset säilytetään ehjinä eikä niitä poisteta ennen asennusta. Jos vesi tiivistyy suojusten sisäpuolelle varastoinnin aikana, suojukset avataan tuulettumisen parantamiseksi. Ulkona levyuumaiset kannattimet varastoidaan noin 0,3 m korkeiden korokkeiden päälle, jotta alusta tuulettuu ja roiskevesien haitat jäisivät vähäisiksi Kotelo- ja ripalaatat Kotelo- ja ripalaattojen kelpoisuus osoitetaan ensisijaisesti CE-merkinnällä, kun asetetut kansalliset vaatimustasot tuotteen käyttökohteessa täytetään. Mikäli kelpoisuutta ei ole osoitettu CE-

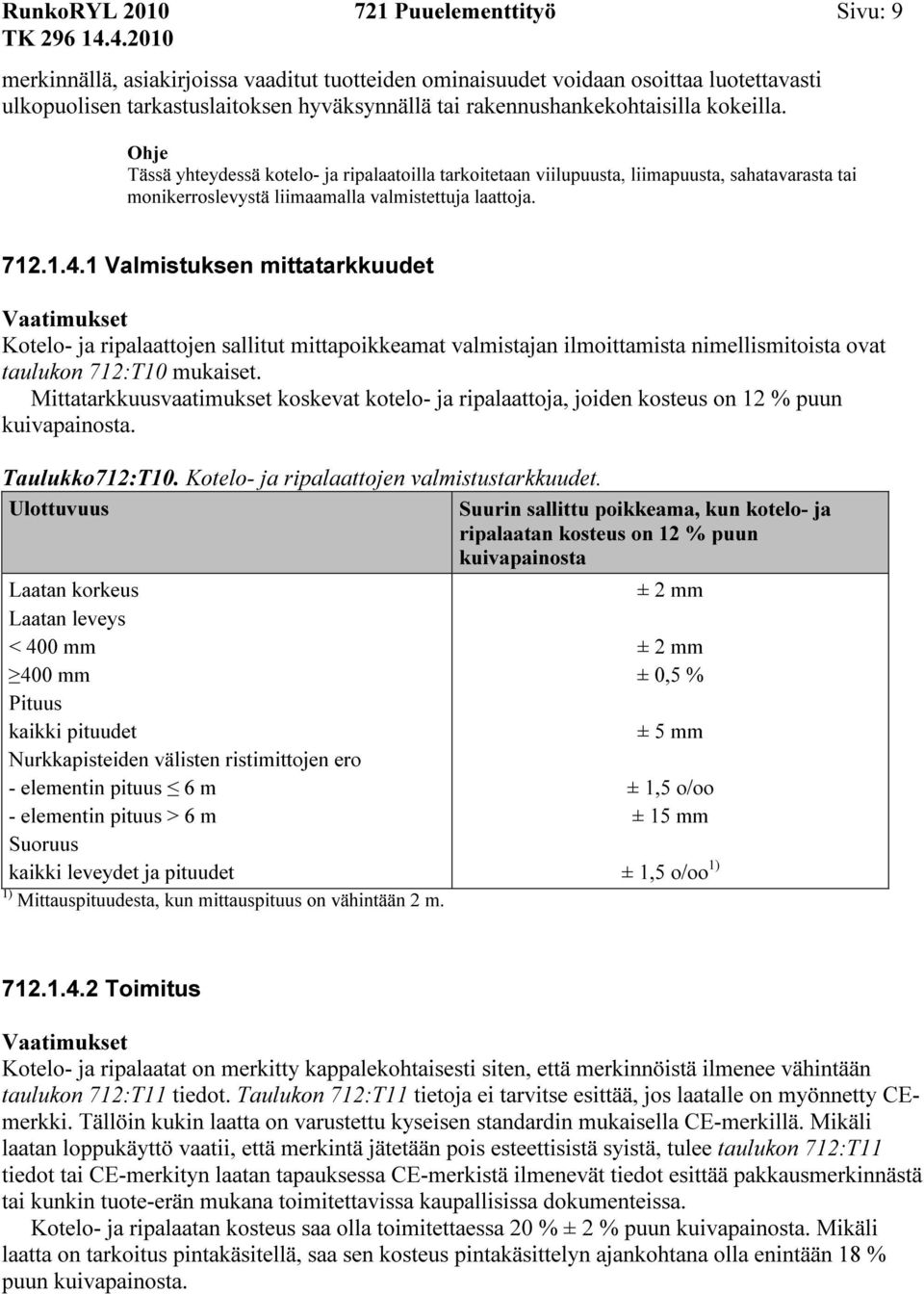

9 RunkoRYL Puuelementtityö Sivu: 9 merkinnällä, asiakirjoissa vaaditut tuotteiden ominaisuudet voidaan osoittaa luotettavasti ulkopuolisen tarkastuslaitoksen hyväksynnällä tai rakennushankekohtaisilla kokeilla. Tässä yhteydessä kotelo- ja ripalaatoilla tarkoitetaan viilupuusta, liimapuusta, sahatavarasta tai monikerroslevystä liimaamalla valmistettuja laattoja Valmistuksen mittatarkkuudet Kotelo- ja ripalaattojen sallitut mittapoikkeamat valmistajan ilmoittamista nimellismitoista ovat taulukon 712:T10 mukaiset. Mittatarkkuusvaatimukset koskevat kotelo- ja ripalaattoja, joiden kosteus on 12 % puun kuivapainosta. Taulukko712:T10. Kotelo- ja ripalaattojen valmistustarkkuudet. Ulottuvuus Suurin sallittu poikkeama, kun kotelo- ja ripalaatan kosteus on 12 % puun kuivapainosta Laatan korkeus Laatan leveys < 400 mm 400 mm Pituus kaikki pituudet Nurkkapisteiden välisten ristimittojen ero - elementin pituus 6 m - elementin pituus > 6 m Suoruus kaikki leveydet ja pituudet 1) Mittauspituudesta, kun mittauspituus on vähintään 2 m. ± 2 mm ± 2 mm ± 0,5 % ± 5 mm ± 1,5 o/oo ± 15 mm ± 1,5 o/oo 1) Toimitus Kotelo- ja ripalaatat on merkitty kappalekohtaisesti siten, että merkinnöistä ilmenee vähintään taulukon 712:T11 tiedot. Taulukon 712:T11 tietoja ei tarvitse esittää, jos laatalle on myönnetty CEmerkki. Tällöin kukin laatta on varustettu kyseisen standardin mukaisella CE-merkillä. Mikäli laatan loppukäyttö vaatii, että merkintä jätetään pois esteettisistä syistä, tulee taulukon 712:T11 tiedot tai CE-merkityn laatan tapauksessa CE-merkistä ilmenevät tiedot esittää pakkausmerkinnästä tai kunkin tuote-erän mukana toimitettavissa kaupallisissa dokumenteissa. Kotelo- ja ripalaatan kosteus saa olla toimitettaessa 20 % ± 2 % puun kuivapainosta. Mikäli laatta on tarkoitus pintakäsitellä, saa sen kosteus pintakäsittelyn ajankohtana olla enintään 18 % puun kuivapainosta.

10 RunkoRYL Puuelementtityö Sivu: 10 Taulukko 712:T11. Kotelo- ja ripalaatan merkintöjen tiedot. a) Valmistajan nimi tai tunnusmerkki b) Valmistuserän tunnusmerkintä c) d) Kuljetus ja varastointi Kotelo- ja ripalaatat suojataan kastumista, likaantumista, kolhiintumista ja naarmuuntumista vastaan. Kotelo- ja ripalaatat varastoidaan aina kuivalla, tukevalla ja tasaisella alustalla siten, että tuotteet ovat irti maasta ja tuotteisiin ei pääse syntymään haitallisia muodonmuutoksia ja ulkonäköä heikentäviä virheitä. Kotelo- ja ripalaattojen kosteus ei saa lisääntyä haitallisesti kuljetuksen ja varastoinnin aikana. Varastoinnin aikana huolehditaan kotelo- ja ripalaattojen tuulettumisesta. Mikäli suunnitelma-asiakirjoissa on määrätty, että kotelo- ja ripalaatan suojukset poistetaan systemaattisesti rakennuksen kuivumisprosessin aikana (kuivumishalkeamien estäminen), huolehditaan, että suojukset säilyvät ehjinä rakentamisen aikana. Varastointiolot vastaavat kotelo- ja ripalaattojen lopullisia käyttöoloja. Laattojen äkillisiä muutoksia vältetään varastoinnin aikana. Laattojen suojukset säilytetään ehjinä eikä niitä poisteta ennen asennusta. Jos vesi tiivistyy suojusten sisäpuolelle varastoinnin aikana, suojukset avataan tuulettumisen parantamiseksi. Ulkona kotelo- ja ripalaattata varastoidaan noin 0,3 m korkeiden korokkeiden päälle, jotta alusta tuulettuu ja roiskevesien haitat jäisivät vähäisiksi Lämmöneriste, ääneneriste ja paloeriste Lämmöneristyksen, ääneneristyksen ja paloeristyksen tekemisessä noudatetaan suunnitteluasiakirjoissa esitettyjä vaatimuksia. Lämmöneriste on tiiviisti ilman- ja höyrynsulkua sekä tuulensuojaa vasten siten, että ilman virtaaminen eristeen ja ilman- ja höyrynsulun sekä eristeen ja tuulensuojan välissä ei ole mahdollista. Lämmöneristeen sauma- ja liitoskohdat ovat tiiviit siten, että eristekerrosta läpäiseviä ilmarakoja ei ole. Ääneneristeen sauma- ja liitoskohdat ovat tiiviit siten että eristekerrosta läpäiseviä ilmarakoja ei ole. Paloeristeen materiaali ja tiheys ovat suunnitteluasiakirjojen mukaisia. Paloeriste on tiiviisti paloeristettävää rakennetta vasten siten, että palon pääsy paloeristeen ja paloeristettävän rakenteen väliin ei ole mahdollista. Paloeristeen sauma- ja liitoskohdat ovat tiiviit siten, että eristekerrosta läpäiseviä rakoja ei ole.

11 RunkoRYL Puuelementtityö Sivu: 11 Lämmöneristeet, ääneneristeet ja paloeristeet ovat kiinnitetty elementteihin siten, että ne eivät pääse liikkumaan elementtien käsittelyn ja kuljetuksen aikana. Elementeissä käytettävät eristeet sekä ilman- ja höyrynsulut täyttävät RunkoRYL 2000:n luvussa 6 asetetut vaatimukset. Viitteet C3 Rakennuksen lämmöneristys, määräykset Suomen rakentamismääräyskokoelma. C4 Lämmöneristys. et. Suomen rakentamismääräyskokoelma. SFS-EN ISO Rakennusaineet ja -tuotteet. Lämpö- ja kosteustekniset ominaisuudet. Taulukoidut suunnitteluarvot ja menetelmät ilmoitetun lämpöteknisen arvon ja lämpöteknisen suunnitteluarvon määrittämiseksi Liitostarvikkeet Liittimet ja liitososat täyttävät kohdassa esitetyt vaatimukset Alusta Elementtien asennusalusta täyttää sille suunnitteluasiakirjoissa esitetyt vaatimukset. Asennusalusta on puhdas, kiinteä ja niin tasainen, että valmiille rakennusosalle määrätyt asennustarkkuus- ja muut laatuvaatimukset täyttyvät. Kosteuden tunkeutuminen alustasta puurakenteeseen estetään esimerkiksi bitumikermillä. Kosteuseristeenä käytetään bitumikermiä. Siveltävät kosteuseristeet eivät ole riittäviä estämään kosteuden tunkeutumista alustasta puurakenteeseen Elementtien asennus Elementtien asentamisessa noudatetaan suunnitteluasiakirjoissa esitettyjä vaatimuksia. Ennen elementtien asentamista käydään läpi asennustyön eri vaiheet ja niihin vaikuttavat seikat. Asentamista koskevat kirjalliset ohjeet ovat käytettävissä työmaalla asentamisen aikana. Elementit ja elementtien asennusalusta täyttävät kohdissa ja esitetyt vaatimukset. Elementit eivät saa olla välittömässä kosketuksessa sellaisen materiaalin kanssa, joka kuljettaa vettä kapillaarisesti (esimerkiksi betoni). Elementtien nostot tehdään siten ja sellaisilla nostovälineillä, että nostaminen ei aiheuta elementteihin haitallisia muodonmuutoksia ja heikennä elementtien laatua ja lujuusominaisuuksia. Käytettävät työ- ja kiinnitysmenetelmät eivät saa huonontaa elementtien ja valmiin elementtirakenteen laatua eikä lujuusominaisuuksia. Elementtien kosteus ei saa asennuksen aikana poiketa haitallisesti lopullisesta tasapainokosteudesta. Elementit suojataan asentamisen aikana haitalliselta kosteudelta. Mittapoikkeamat otetaan asennettaessa huomioon kirjallisten asennusohjeiden edellyttämällä tavalla.

12 RunkoRYL Puuelementtityö Sivu: 12 Asentamiseen vaikuttavat mm. aikataulu, asennustyön etenemisjärjestys, kulkutiet, asennuskoneiden paikat, sään aiheuttamat erikoistoimet, asennusalustat, mittaukset, tilapäiset tuennat, saumojen tiivistäminen ja tarkistusmittaukset Elementtien väliset liitokset Liitostarvikkeet ja liitostyypit täyttävät niille suunnitteluasiakirjoissa esitetyt vaatimukset. Liitostarvikkeet täyttävät kohdassa esitetyt vaatimukset. Liitokset täyttävät kohdassa esitetyt vaatimukset Valmis asennus Valmis elementtien asennus täyttää asiakirjoissa sille määrätyt asennustarkkuus- ja muut laatuvaatimukset. Elementtien puurunko täyttää kohdassa valmiille puurungolle esitetyt vaatimukset. Elementtien ulkoverhoukset täyttävät kohdassa valmiille puuverhoukselle esitetyt vaatimukset. Elementtien puuverhoukset ja puiset lattianpäällysteet täyttävät SisäRYL:n luvun laatuvaatimukset. Elementtien valmiit levytykset täyttävät RunkoRYL2010:n luvun 74 laatuvaatimukset. Elementtien lämmöneristys ja ilman- ja höyrynsulku täyttävät RunkoRYL 2010:n luvun 911 laatuvaatimukset. Seinäelementtien asennustarkkuudet ovat taulukon 721:T12 mukaiset ja vaakarakenneelementtien taulukon 721:T13 mukaiset. Poikkeamat mitataan huonoimmasta kohdasta. Kaikki vaatimukset täyttyvät samanaikaisesti. Suunnitteluasiakirjoissa voidaan vaatia tarkempia asennustarkkuuksia. Valmiin ulkovaipan ilmatiiviys ja lämmöneristävyys suositellaan todennettavaksi ilmatiiviysmittauksella ja lämpökamerakuvauksella. Taulukko 721:T12. Seinäelementtien asennustarkkuudet. Ulottuvuus ja sijainti Suurin sallittu poikkeama mm Luokka 1 Luokka 2 Luokka 3 Seinän sivusijainti perussuorasta ±5 ±8 ±12 Vapaa väli (vastakkaiset seinät) ±5 ±8 ±12 Seinän poikkeama pystysuorasta korkeus enintään 3 m ±3 ±5 ±8 korkeus yli 3 m ±5 ±8 ±12 Sauman leveys, poikkeama ±3 ±5 ±8 nimellismitasta Ulkosauman hammastus, puuverhous Elementtien yläreunan hammastus 3 5 8

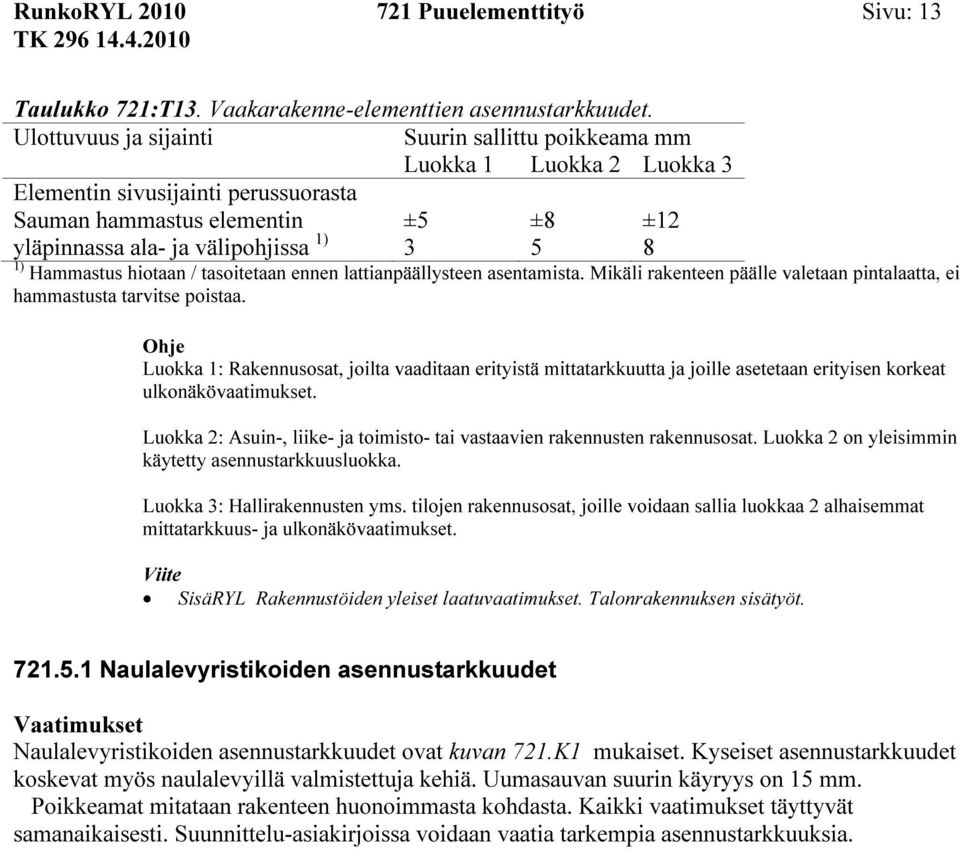

13 RunkoRYL Puuelementtityö Sivu: 13 Taulukko 721:T13. Vaakarakenne-elementtien asennustarkkuudet. Ulottuvuus ja sijainti Suurin sallittu poikkeama mm Luokka 1 Luokka 2 Luokka 3 Elementin sivusijainti perussuorasta Sauman hammastus elementin ±5 ±8 ±12 yläpinnassa ala- ja välipohjissa 1) ) Hammastus hiotaan / tasoitetaan ennen lattianpäällysteen asentamista. Mikäli rakenteen päälle valetaan pintalaatta, ei hammastusta tarvitse poistaa. Luokka 1: Rakennusosat, joilta vaaditaan erityistä mittatarkkuutta ja joille asetetaan erityisen korkeat ulkonäkövaatimukset. Luokka 2: Asuin-, liike- ja toimisto- tai vastaavien rakennusten rakennusosat. Luokka 2 on yleisimmin käytetty asennustarkkuusluokka. Luokka 3: Hallirakennusten yms. tilojen rakennusosat, joille voidaan sallia luokkaa 2 alhaisemmat mittatarkkuus- ja ulkonäkövaatimukset. Viite SisäRYL Rakennustöiden yleiset laatuvaatimukset. Talonrakennuksen sisätyöt Naulalevyristikoiden asennustarkkuudet Naulalevyristikoiden asennustarkkuudet ovat kuvan 721.K1 mukaiset. Kyseiset asennustarkkuudet koskevat myös naulalevyillä valmistettuja kehiä. Uumasauvan suurin käyryys on 15 mm. Poikkeamat mitataan rakenteen huonoimmasta kohdasta. Kaikki vaatimukset täyttyvät samanaikaisesti. Suunnittelu-asiakirjoissa voidaan vaatia tarkempia asennustarkkuuksia.

14 RunkoRYL Puuelementtityö Sivu: 14 Kuva 721.K1. Naulalevyristikoiden asennustarkkuudet Tappivaarnaristikoiden asennustarkkuudet Tappivaarmaristikoiden asennustarkkuudet ovat kuvan 721.K2 mukaiset. Uumasauvan suurin käyryys on xx mm. Poikkeamat mitataan rakenteen huonoimmasta kohdasta. Kaikki vaatimukset täyttyvät samanaikaisesti. Suunnittelu-asiakirjoissa voidaan vaatia tarkempia asennustarkkuuksia.

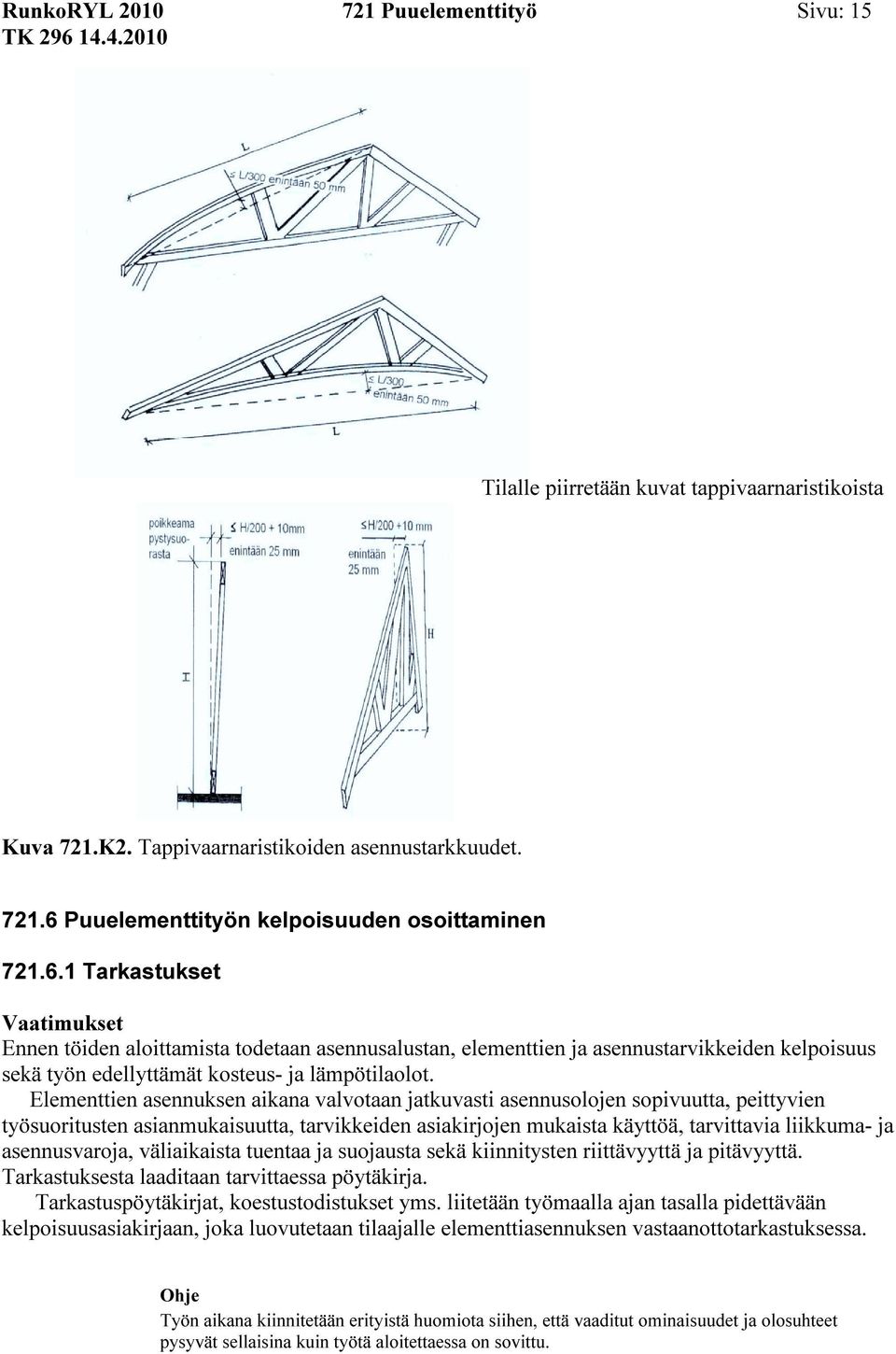

15 RunkoRYL Puuelementtityö Sivu: 15 Tilalle piirretään kuvat tappivaarnaristikoista Kuva 721.K2. Tappivaarnaristikoiden asennustarkkuudet Puuelementtityön kelpoisuuden osoittaminen Tarkastukset Ennen töiden aloittamista todetaan asennusalustan, elementtien ja asennustarvikkeiden kelpoisuus sekä työn edellyttämät kosteus- ja lämpötilaolot. Elementtien asennuksen aikana valvotaan jatkuvasti asennusolojen sopivuutta, peittyvien työsuoritusten asianmukaisuutta, tarvikkeiden asiakirjojen mukaista käyttöä, tarvittavia liikkuma- ja asennusvaroja, väliaikaista tuentaa ja suojausta sekä kiinnitysten riittävyyttä ja pitävyyttä. Tarkastuksesta laaditaan tarvittaessa pöytäkirja. Tarkastuspöytäkirjat, koestustodistukset yms. liitetään työmaalla ajan tasalla pidettävään kelpoisuusasiakirjaan, joka luovutetaan tilaajalle elementtiasennuksen vastaanottotarkastuksessa. Työn aikana kiinnitetään erityistä huomiota siihen, että vaaditut ominaisuudet ja olosuhteet pysyvät sellaisina kuin työtä aloitettaessa on sovittu.

16 RunkoRYL Puuelementtityö Sivu: Luovutus Mahdolliset valvonta- ja tarkastuspöytäkirjat, koestustodistukset yms. selvitykset luovutetaan tilaajalle elementtiasennuksen vastaanottotarkastuksessa Korjaustyöt Puuelementtien korjaaminen Ennen puuelementtien korjaustöiden aloittamista tarkastetaan myös ympäröivien rakennusosien kunto ja selvitetään mahdollisten vaurioiden syyt. Lisäksi tehdään tarvittavat väliaikaiset tuennat ja ympäröivien rakennusosien suojaukset. Korjattavia elementtejä peittävät verhoukset ja niihin liittyvät ympäröivät rakenteet puretaan vain tarvittavassa laajuudessa. Elementtien asennusalustan kunto tarkastetaan ennen rakenteiden uusimista, jotta se täyttää kohdassa esitetyt vaatimukset. Puutavara, runkotarvikkeet ja verhoustarvikkeet sekä niiden asennus täyttävät niille edellä esitetyt vaatimukset. Alkuperäistä vastaavia rakenteita ja rakennustarvikkeita voidaan käyttää, jos todetaan, että näillä ei ole ollut merkitystä vaurioiden syntyyn. Korjattavien rakennusosien asennustarkkuudet määritellään asiakirjoissa tapauskohtaisesti. Mikäli elementtejä joudutaan korjaamaan kuljetus-, varastointi- tai asennusvaurioiden vuoksi, vastaa korjattu kohta laadultaan tasoa, joka elementeille oli määritelty ennen vaurioitumista. Mikäli vauriot ovat aiheutuneet selvistä rakenteellisista virheistä (suunnittelu- tai työvirhe), poistetaan tai muutetaan tällaiset ratkaisut korjaustöiden yhteydessä siten, että vaurion uusiutuminen vältetään. Elementtejä voidaan korjata uusimalla niiden pintakerroksia joko kokonaan tai osittain ja tarvittaessa uusimalla tai vahvistamalla runkorakenteita. Uudisrakentamiseen tarkoitettuja mittatarkkuustaulukoita noudatetaan vain soveltuvin osin Aukkojen ja reikien tekeminen puuelementtirakenteeseen Purkamisesta tehdään purkusuunnitelma. Aukot valmiiseen rakenteeseen tehdään rakennesuunnitelmien mukaan ottaen huomioon kohteeseen sopiva purkutapa ja -välineet, työnaikainen tuenta, tarvittavat telineet ja uuden rakenteen asentaminen. Kantavia tai tukevia rakenteita ei saa purkaa ennen kuin ympäröivät rakenteet on tuettu tai sidottu riittävästi. Tarvittavat vahvistukset tehdään rakennesuunnitelmien mukaan. Ympäröivät rakenteet suojataan rikottavan rakenteen aiheuttamilta kolhuilta ja pölyltä. Reikien ja aukkojen sallittu mittapoikkeama on suunnitelmien mukainen.
