1 Xylem Tuotekuvasto

2 Sisällysluettelo Xylem tarjoaa tuotteita, huoltopalveluita, vuokrausta nesteiden käsittelyyn ja käyttöön teollisuuden, kuntien ja kiinteistöjen kohteissa. Meiltä löydät tuotteita nesteen kierron kaikkiin vaiheisiin. Pumppumme pumppaavat puhdasta vettä vedenottamoilla, tuotteemme puhdistavat vettä vesilaitoksilla, siirrämme nesteitä verkostoissa, olemme mukana erilaisissa käyttökohteissa teollisuudessa, kiinteistöissä ja kunnissa, siirrämme jätevesiä, puhdistamme jätevesiä ja pidämme huolta vielä nesteiden kierrätyksestä. Xylem on maailman johtava nesteiden käsittelyyn erikoistunut yritys maailmalla. Tunnet varmasti tutut tuotemerkkimme lygt, Godwin, Leopold, Lowara, Sanitaire ja Vogel Me haluamme toimia paremman huomisen puolesta. Tämän takia olemme kehittäneet ja kehitämme koko ajan energiaystävällisempiä tuotteita kuten banaanisekoittimia, A-energialuokan ECO A-kiertovesipumppuja, markkinoiden parhaimmilla hyötysuhteilla toimivia esv-paineenkorotuspumppuja ja jätevesipumppuja, joiden hyötysuhde ei vain ole paras, vaan hyötysuhde myös säilyy koko pumppauksen ajan. Meidän avullamme saat avaimet parempaan huomiseen niin ympäristön kuin tuotteiden luotettavuudenkin osalta. Keskipakopumput 4 Kiertovesipumput 9 Monivyöhykepumput 1 Porakaivopumput 13 Sprinklerilaitteet 14 Paineenkorotuslaitteistot 15 Pienet uppopumput 16 Työmaapumput 18 Diesel-pumput 2 Uppopumput 21 Upposekoittimet 25 Muut sekoittimet 26 Ilmastuslaitteet 27 Pumppaamot 28 Epäkeskoruuvipumput 3 Elintarviketeollisuuden pumput 31 Isot keskipakopumput 32 Suihkulähteet 32 Virtausmittaus 33 Vedenlämmittimet 33 Pinnansäätö ja valvonta 34 Annostelu 36 Suodattimet 36 Painesäiliöt 37 Suihkut 37 Vuokraus 38 Huolto 39 3

3 keskipakopumput keskipakopumput BG CO Kompaktirakenteisia keskipakopumppuja, joissa on sisäänrakennettu ejektori. Imee myös silloin, kun veteen on liuennut kaasuja. Veden pumppaus ja kierto kotona ja vapaaajan toiminnoissa Puutarhan kastelu Peseminen Vedensiirto Pumppupesä ja tiivistyskehikko ruostumattomasta teräksestä. Voidaan varustaa painevesisäiliöllä.,37-1,1 kw Paineyhde ISO G 1 8 bar Max tuotto 4,5 m 3 /h 52 m -1 C - +4 C 3 2 ETX ETX Soveltuu erityisen hyvin kohtuullisen kulut taville nesteille, joissa on korkeintaan 2 mm:n kokoisia kiinteitä partikkeleita. Haponkestävä pumppu on varustettu avoimella juoksupyörällä. Metalliosien pesu ja pintakäsittely Pesu ja tiskaus elintarviketeollisuudessa, kalateollisuudessa ja maataloudessa Öljy- ja puhdistusjärjestelmät Kylmän veden kierto työstökoneille Teollisuuspesut,37-3 kw Paineyhde ISO G 1 1/2-2 8 bar Max tuotto 54 m 3 /h 24,5 m -1 C C CAX CAX CA Soveltuu kohtuullisen kuluttavien nesteiden kiertoon ja vesihuoltoon. Useita käyttöalueita kunnissa ja teollisuudessa. Veden kierto kotona ja vapaa-ajan toiminnoissa järjestelmät Voidaan varustaa painevesisäiliöllä Ruostumaton (ASTM 34 tai 316) pumppu yhdellä tai kahdella pumppupyörällä. Standardimallissa kaikki pumpattavan nesteen kanssa kosketuksiin pääsevät osat valmistetaan ruostumattomasta teräksestä.,37-3 kw Paineyhde ISO G 1-1 1/4 8 bar Max tuotto 3 m 3 /h 62 m -1 C C Vesistandardi ISO EN H Soveltuu lämpimien tai kylmien kohtuullisen kuluttavien nesteiden käsittelyyn. Veden pumppaus ja kierto kunnissa, teollisuudessa ja maataloudessa Vesihuolto ja teollisuuspesut Paineenkorotus Kierto lämmitys- ja jäähdytysjärjestelmissä Pumppupesä on valurautaa ja laserhitsattu pumppupyörä ruostumatonta terästä (ASTM 316L). Pumppu on normien EN 733, DIN ja UNI 7467 mukainen normipumppu. Pumppupyörä on ruostumatonta terästä tai valurautaa, vaihtoehtona myös pronssi.,25-55 kw Paineyhde DN 32 - DN 8 12 bar Max tuotto 22 m 3 /h 95 m -1 C C 4 5

4 keskipakopumput keskipakopumput Vesistandardi ISO EN SH Soveltuu lämpimien ja kylmien kohtuullisen kuluttavien nesteiden käsittelyyn. Veden pumppaus ja kierto kunnissa, teollisuudessa ja maataloudessa Paineenkorotus ja vesihuolto Kierto lämmitys- ja jäähdytysjärjestelmissä Teollisuuspesut Laserhitsattu pumppupesä haponkestävää terästä (ASTM 316L). Pumppu on normien EN 733, DIN ja UNI 7467 mukainen normipumppu.,25-75 kw Paineyhde DN 25 - DN 8 12 bar Max tuotto 24 m 3 /h 11 m -1 C C Vesistandardi ISO EN L/LN Soveltuu puhtaan ja kevyesti likaantuneen nesteen, kylmän ja lämpimän veden, lauhdeveden, öljysuspension ja vesi/glykoolisekoitusten käsittelyyn. Pumppu on normin EN 733, (DIN 24255) mukainen normipumppu. Pumppupesä ja juoksupyörä haponkestävää terästä tai valurautaa. Vaihtoehto: pronssinen juoksupyörä. Vesihuolto Paineenkorotus Lämpimän tai kylmän veden kierto lämmitystai ilmastointijärjestelmässä Uima-altaat 4-16 kw Paineyhde DN 32 - DN / 16 bar Max tuotto 85 m 3 /h 12 m -1 C C SHO , Soveltuu erityisen hyvin sellaisten kohtuullisen kuluttavien nesteiden käsittelyyn, joissa on kiinteitä ainesosia, maksimikooltaan 4 mm. Pumpussa on avoin ja syrjään vedettävä juoksupyörä ja valittavana kaksoisakselitiivistys tiivistysvedellä. Metalliosien pesu ja pintakäsittely Pesu ja tiskaus elintarviketeollisuudessa, kalateollisuudessa, maataloudessa, teurastamoissa, tekstiiliteollisuudessa jne. Öljy- ja puhdistusjärjestelmät Lämpimien ja kylmien nesteiden kierto teollisuudessa Lasershitsattu pumppupesä haponkestävää terästä (ASTM 316L) ja valettu pumppupyörä (AISI 316, C8H). Pumppu on normien EN 733, DIN ja UNI 7467 mukainen normipumppu.,37-11 kw Paineyhde DN 25 - DN 5 12 bar Max tuotto 56 m 3 /h 5 m -1 C C Kemikaalistandardi ISO LSB Soveltuu kylmän ja lämpimän, puhtaan ja kevyesti likaantuneen nesteen kuten lauhdeveden, öljyn, suolaveden ja emäksisten tai happamien liuosten käsittelyyn. Pumppu on standardin ISO 2858 mukainen normipumppu. Vesihuolto Kylmävesihuolto Lämpimän veden kierto Kaukolämpö Elintarvike- ja juomateollisuus Suodatinjärjestelmät Galvanointi- ja lakkausjärjestelmät Pumppupesä ja juoksupyörä valurautaa, haponkestävää terästä tai duplexia.,55-37 kw Paineyhde DN 25 - DN bar Max tuotto 55 m 3 /h 17 m -1 C - +1 C 6 7

5 keskipakopumput kiertovesipumput Kemikaalistandardi ISO 2858 valmistettu noudattaen standardia ISO 5199 LSN Soveltuu kylmän ja lämpimän, puhtaan ja kevyesti likaantuneen nesteen kuten lauhdeveden, öljyn, suolaveden ja emäksisten tai happamien liuosten käsittelyyn. Pumppu on standardien ISO 2858/ISO 5199 mukainen normipumppu. C Kiertovesipumppu lämpimien tai kylmien kohtuullisen kuluttavien nesteiden pumppaukseen. Saatavilla myös taajuusmuuttajaohjauksella, LHE/LHTE Vesihuolto Kylmävesihuolto Lämpimän veden kierto Elintarvike- ja juomateollisuus Kaukolämpö Suodatinjärjestelmät Galvanointi- ja lakkausjärjestelmät Pumppupesä ja juoksupyörä valurautaa, haponkestävää terästä tai duplexia.,37-16 kw Paineyhde DN 25 - DN bar Max tuotto 84 m 3 /h 167 m -1 C C LH/LHT 2 pole LH/LHT 4 pole Kierto lämmitys- ja Paineenkorotus jäähdytysjärjestel- Vesihuolto missä Teollisuuspesut Vesihuolto kunnissa, järjestelmät teollisuudessa, maataloudessa ja maaseudulla Pumppupesä on valurautaa ja laserhitsattu juoksupyörä haponkestävää terästä (ASTM 316L kokoon 8/16 saakka).,25-22 kw Paineyhde DN 4 - DN 1 16 bar Max tuotto 33 m 3 /h 89 m -1 C C Kemikaalistandardi valmistettu noudattaen standardia ISO 5199 LS/LC Soveltuu käsittelemään puhdasta ja kylmää ja lämmintä kevyesti saastunutta nestettä, jossa on korkeintaan 1% kiinteitä ainesosia, esimerkiksi lauhdevettä, öljyä, hapanta lietettä ja paperikuitulietettä max 1,2%. Pumppu on standardin ISO 5199 mukainen normipumppu. Eri sovellukset sellu- ja paperi-, kemian-, teräs- ja elintarviketeollisuudessa ja kaivostoiminnassa Kaukolämpö ja vesihuolto Pumppupesä ja pumppupyörä valurautaa, pronssia, haponkestävää terästä tai pallografiittia. 5,5-56 kw Paineyhde DN 15 - DN 6 LS 16 bar, LC 25 bar Max tuotto 5 3 m 3 /h 175 m -1 C C ECO ja TLC Xylem tarjoaa kiertovesipumppuja märkämoottorilla kahta sarjaa Eco- sarjaa ja TLCsarjaa. TLC edustaa perinteistä kiinteänopeuksista kiertovesipumppua kiinteistöihin ja ECO- sarja on A-energialuokan pumppu automaattisella kierroslukusäädöllä. TCLja ECO PV saadaan myös pronssipesällä. Lämmitys- ja jäähdytyspiirit Lämpimänkäyttöveden kiertopumppu Aurinkopanelien kierrätyspumput alue 4-4 W Max tuotto 12 m 3 /h 12 m Lämpötila -25 C-11 C

6 Monivyöhykepumput Monivyöhykepumput HM SVI Soveltuu käyttöön kotona tai vapaa-ajalla tai teollisuuden palveluksessa. Vaakasuorat yleispumput ruostumattomasta teräksestä. Pystysuoria monivaihekeskipakopumppuja ruostumatonta terästä (ASTM 34 tai 316L) moneen eri käyttöön. Käyttötarkoitukset: Vesihuolto kotona ja vapaa-ajalla Veden paineenkorotus omakoti- ja paritaloissa järjestelmät ja pesut Teolliset pesujärjestelmät Lämmön/kylmän kierto Erityisnesteiden käsittely järjestelmät, jotka käsittelevät runsasravinteista tai kemiallisesti kuluttavaa vettä. Nesteen pumppaus ja kierto kipinätyöstökoneisiin, hiomakoneisiin, koneistukseen, sorveihin jne. Nesteiden pumppaus ilmastointiyksiköihin ja suodatusjärjestelmiin SVI on saatavilla eri kokoonpanoissa nimellisillä kapasiteeteillä 2, 4, 8, 16, 33, 46, 66 ja 92 m 3 /h ,3 -,9 kw Paineyhde ISO G 1 8 bar Max tuotto 7,2 m 3 /h 6 m -1 C C ,37-3 kw Paineyhde ISO G 3 /4 - DN 8 25 bar Max tuotto 12 m 3 /h 24 m -3 C - +9 C e-sv on saatavilla eri kokoonpainoissa nimellisillä kapasiteeteilla 1, 3, 5, 1, 15, 22, 33,46, 66, 92, 125 m³/h e-sv Pystysuoria käyttövarmoja ja teknisesti kehittyneitä yleispumpuja ruostumattomasta materiaalista (ASTM 34 tai 316L) lukuisiin käyttötarkoituksiin. Rakennettu noudattaen standardia ISO 5199 MP/MPA/MPB/MPV Soveltuu kylmän ja lämpimän, puhtaan ja kevyesti likaantuneen nesteen kuten lauhdeveden, öljyn, suolaveden ja emäksisten tai happamien liuosten käsittelyyn Veden pumppaus ja kierto kunnissa, teollisuudessa ja maataloudessa. Paineenkorotus ja vesihuolto järjestelmät maataloudessa ja urheilukentillä Pesujärjestelmät ja suihkulähteet Kattiloiden syöttövedet Vedenpuhdistusjärjestelmät ja käänteisosmoosi,37-55 kw Paineyhde ISO G 1 - DN bar Max tuotto 16 m 3 /h 33 m -3 C C Vesihuolto Paineenkorotus- järjestelmät Jäähdytyspiirit Syöttövesi Kaukolämpö Kaivosten vedenpoisto Lumetusjärjestelmät Lauhdevesi Sammutustyöt Ultrasuodatus Suihkutusjärjestelmät Pumppupesä ja juoksupyörä valurautaa, pronssia, haponkestävää terästä tai duplexia. Valmistettu noudattaen standardia ISO ,1-355 kw Paineyhde DN 4 - DN bar Max tuotto 37 m 3 /h 55 m -1 C C 1 11

7 Monivyöhykepumput PORAKAIVOPUMPUT MPE Soveltuu kylmän ja lämpimän, puhtaan ja kevyesti likaantuneen nesteen kuten lauhdeveden, öljyn, suolaveden ja emäksisten tai happamien liuosten käsittelyyn. Vesihuolto Paineenkorotusjärjestelmät Jäähdytyspiirit Syöttövesi Kaukolämpö Kaivosten vedenpoisto Lumetusjärjestelmät Lauhdevesi Sammutustyöt Ultrasuodatus Suihkutusjärjestelmät Pumppupesä ja juoksupyörä valurautaa, pronssia, haponkestävää terästä tai duplexia kw Paineyhde DN bar Max tuotto 41 m 3 /h 94 m -1 C C SCUBA Soveltuu käyttöön kotona ja vapaa-ajan toiminnoissa. Laaja käyttöalue vesihuollossa ja kastelussa. Ruostumatonta materiaalia sekä kaivoihin, säiliöihin että porausaukkoihin. Voidaan asentaa sekä pysty- että vaaka-asentoon. Soveltuu puhtaalle, ei-kuluttavalle vedelle, merivedelle ja termiselle vedelle. Raakaveden pumppaus joista tai järvistä Pohjaveden pumppaus kaivoista Puutarhojen ja peltojen kastelu Karjan juomavesi Veden paineenkorotus omakoti- ja paritaloissa,55 kw - 1,1 kw Paineyhde ISO G 1 ½ Max tuotto 12 l/min 8 m Max 4 C Rakennettu noudattaen standardia ISO P/PVa Soveltuu kylmän ja lämpimän, puhtaan ja kevyesti likaantuneen nesteen kuten lauhdeveden, öljyn, suolaveden ja emäksisten tai happamien liuosten käsittelyyn. Vesihuolto Paineenkorotusjärjestelmät Jäähdytyspiirit Syöttövesi Kaivosten vedenpoisto Lumetusjärjestelmät Sammutustyöt Ultrasuodatus Kaukolämpö Pumppupesä ja juoksupyörä valurautaa, pronssia, haponkestävää terästä tai duplexia. Valmistettu noudattaen standardia ISO ,5-14 kw Paineyhde DN 8 - DN 3 45 bar Tuottokapasiteetti 1 94 m 3 /h Nostokorkeus 45 m -1 C C GS ja Z6 Soveltuu puhtaalle ei-kuluttavalle vedelle. Pumppupesä ja pumppupyörä ruostumatonta terästä. GS (4 ) ja Z6 (6 ). Vesihuolto porauskaivosta Paineen korotus ja vedenjakelu kotitalous- ja teollisuusjärjestelmissä Varatornit ja vesisäiliöt Palonsammutus ja pesujärjestelmät Pohjaveden tason hallinta Kaivokset Golfkentät,37-93 kw Paineyhde ISO G 1 1/4-4 Max tuotto 78 m 3 /h 7 m Max +35 C 4 moottori 6 moottori tai Y 12 13

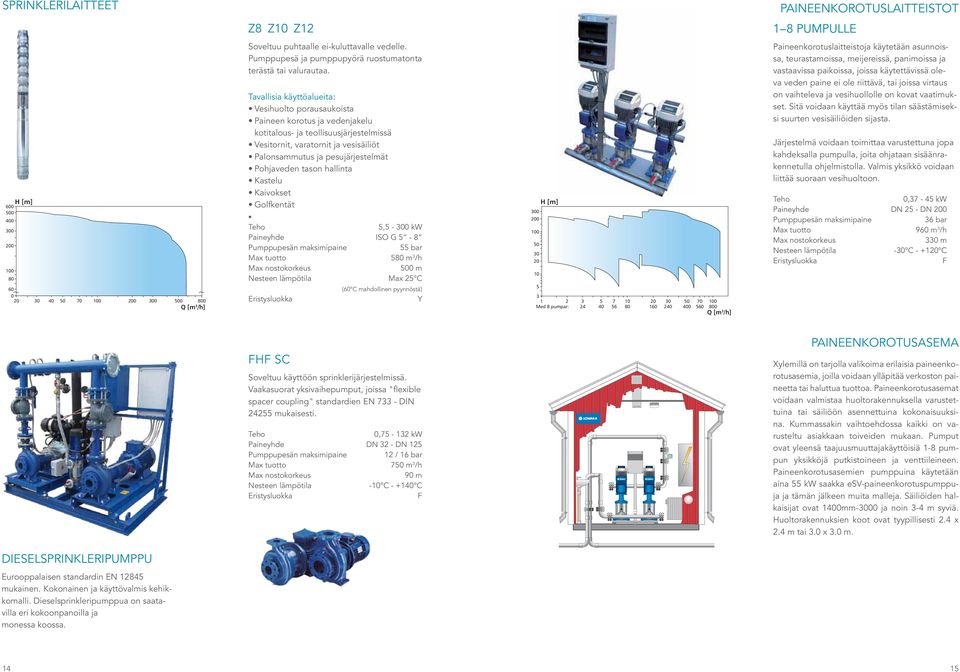

8 SPRINKLERILAITTEET PaineenkorotuslaitteistoT Z8 Z1 Z pumpulle Soveltuu puhtaalle ei-kuluttavalle vedelle. Pumppupesä ja pumppupyörä ruostumatonta terästä tai valurautaa. Vesihuolto porausaukoista Paineen korotus ja vedenjakelu kotitalous- ja teollisuusjärjestelmissä Vesitornit, varatornit ja vesisäiliöt Palonsammutus ja pesujärjestelmät Pohjaveden tason hallinta Kaivokset Golfkentät 5,5-3 kw Paineyhde ISO G bar Max tuotto 58 m 3 /h 5 m Max 25 C (6 C mahdollinen pyynnöstä) Y Med 8 pumpar: Paineenkorotuslaitteistoja käytetään asunnoissa, teurastamoissa, meijereissä, panimoissa ja vastaavissa paikoissa, joissa käytettävissä oleva veden paine ei ole riittävä, tai joissa virtaus on vaihteleva ja vesihuollolle on kovat vaatimukset. Sitä voidaan käyttää myös tilan säästämiseksi suurten vesisäiliöiden sijasta. Järjestelmä voidaan toimittaa varustettuna jopa kahdeksalla pumpulla, joita ohjataan sisäänrakennetulla ohjelmistolla. Valmis yksikkö voidaan liittää suoraan vesihuoltoon.,37-45 kw Paineyhde DN 25 - DN 2 36 bar Max tuotto 96 m 3 /h 33 m -3 C C H SC Soveltuu käyttöön sprinklerijärjestelmissä. Vaakasuorat yksivaihepumput, joissa "flexible spacer coupling" standardien EN DIN mukaisesti., kw Paineyhde DN 32 - DN / 16 bar Max tuotto 75 m 3 /h 9 m -1 C C PaineenkorotusASEMA Xylemillä on tarjolla valikoima erilaisia paineenkorotusasemia, joilla voidaan ylläpitää verkoston paineetta tai haluttua tuottoa. Paineenkorotusasemat voidaan valmistaa huoltorakennuksella varustettuina tai säiliöön asennettuina kokonaisuuksina. Kummassakin vaihtoehdossa kaikki on varusteltu asiakkaan toiveiden mukaan. Pumput ovat yleensä taajuusmuuttajakäyttöisiä 1-8 pumpun yksikköjä putkistoineen ja venttiileineen. Paineenkorotusasemien pumppuina käytetään aina 55 kw saakka esv-paineenkorotuspumppuja ja tämän jälkeen muita malleja. Säiliöiden halkaisijat ovat 14mm-3 ja noin 3-4 m syviä. Huoltorakennuksien koot ovat tyypillisesti 2.4 x 2.4 m tai 3. x 3. m. Dieselsprinkleripumppu Eurooppalaisen standardin EN mukainen. Kokonainen ja käyttövalmis kehikkomalli. Diesel sprinkleripumppua on saatavilla eri kokoonpanoilla ja monessa koossa

9 PENET Uppopumput SX SX- pumput ovat tehokkaita, kompakteja, kevyitä pumppuja ruostumattomasta teräksestä puhtaiden tai likaisten vesien pumppaukseen. Pumppu läpäisee 8-2 mm partikkelit. Pumppu voidaan varustaa valovirtamalleissa pintavipalla. Tyhjennyspumppaukset Raakaveden hankinta Pumpun ulkokuori ruostumaton teräs (AISI 34) ja juoksupyörä Norlyn, isommat mallit juoksupyörä ruostumatonta terästä (AISI 34) alue kw Painelähtö 1¼ - 1½ 21 m Max tuotto 25 m3/h ,5 1, 1,5 2, 2,5 3, 3,5 4, 4,5 5, 5,5 6, 6,5 7, 7,5 [l /s] PIENET Uppopumput DL DL-sarjan pumput ovat tehokkaita ja pienikokoisia uppopumppuja, joiden pumppuosa on valurautaa ja moottoriosa ruostumatonta terästä. Pumpun saa joko solapyörällä tai vortex-pyörällä varustettuna. Pumppu läpäisee 45-5 mm partikkelit. Pumppu voidaan varustaa valovirtamalleissa pintavipalla. Tyhjennyspumppaukset Raakaveden hankinta Sadevedet Harmaavedet Jätevesien pumppaus Pumpun ulkokuori ruostumaton teräs (AISI 34), pesä valurauta ja juoksupyörä RST tai valurauta. alue kw Painelähtö G2 21 m Max tuotto 42 m3/h DX ja DXG Ovat tehokkaita, kompakteja, kevyitä pumppuja ruostumattomasta teräksestä, jotka soveltuvat puhtaiden ja likaisten vesien sekä jätevesien pumppaukseen. Pumppu läpäisee 35-5 mm partikkelit. Pumppu voidaan varustaa myös valovirtamalleissa erilaisilla pintavipolla. DXG-malli soveltuu repijäteriensä ansiosta myös jätevesien pumppaamiseen. Tyhjennyspumppaukset Raakaveden hankinta Sadevedet Harmaavedet Jätevesien pumppaus Pumpun ulkokuori ruostumaton teräs (AISI 34) ja juoksupyörä Norlyn, isommat mallit juoksupyörä ruostumatonta terästä (AISI 34) alue kw Painelähtö m Max tuotto 4 m3/h Ready Ready-pumput on suunniteltu kevyiksi, vahvoiksi, kestäviksi ja iskuja sietäviksi pumpuiksi moniin erilaisiin käyttökohteisiin. Pumput ovat kulutusta kestäviä, kevyitä, pienikokoisia ja valovirtakäyttöön tehtyjä. Pumpun pohjasihti on kumista, tehokasta iskunvaimennusta varten (Ready 4 & 8). Paineyhde on aseteltavissa vaaka- tai pystyasentoon. Pumppu saadaan myös pintavipalla. Ready 8S on tarkoitettu lietteiden pumppaamiseen ja sen läpäisy on 38 mm. Rakennustyömaiden kuivatus Teolliset tyhjennykset Kaivojen ja kuilujen tyhjennys Pelastuspumppu tulvatilanteissa Pumpun runko alumiinia, juoksupyörä poluretaania ja pohjasiivilä kumia. alue kw Painelähtö G2 14 m Max tuotto 23.5 m3/h ,5 1, 1,5 2, 2,5 3, 3,5 4, 4,5 5, 5,5 6, 6,5 7, 7,5 [l /s] 16 17

10 TYÖMAApumput TYÖMAApumput 26-sarja ja 2-sarja 26-sarjan pumput on tehty kestämään erittäin kovia olosuhteita. Täysin uudentyyppisten, kovaan käyttöön tarkoitettujen kuivanapitopumppujen edut ovat käyttäjäystävällinen hydrauliosa, kestävät materiaalit ja käytännöllinen, ergonominen muotoilu. 2-sarjan pumppujen pesäosa on kumitettu. Tuloksena on erinomainen kulutuskestävyys, luotettava toiminta ja vaivaton huolto. Tämän ansiosta käyttö- ja hoitokulut jäävät vähäisiksi. Rakennustyömaiden kuivatus Teolliset tyhjennykset Kaivoksien kuivanapito Kaivojen ja kuilujen tyhjennys Pelastuspumppu tulvatilanteissa Pumpun runko alumiinia, juoksupyörä karkaistua krominikkeliseosta. alue kw, 2-sarja -9 kw Painelähtö 2-6, 2-sarja -1 8 m, 2 sarja 19 m Max tuotto 35 m3/h, 2-sarja 935 m3/h H sarja Kokonaan haponkestävästä teräksestä valmistetut 27 -sarjan pumput sietävät aggressiivisia, eri ph-tason nesteitä. Nämä pumput on tarkoitettu kaikkein vaativimpiin kuivanapitokohteisiin. 27 -sarjaan kuuluu kolme kuivanapitopumppua vähän likaantuneille vesille ja kolme pumppua kiintoainepitoisille nesteille. Sekä happamien että hyvinkin emäksisten nesteiden käsittelyyn soveltuvien pumppujen ph-sieto on 2-1. Rakennustyömaiden ja kaivoksien kuivatus Teolliset tyhjennykset ja lietteiden pumppaukset Kuntien ja teollisuuslaitoksien vesien pumppaukset 27-sarjan pumpun runko ja juoksupyörä haponkestävää terästä (AISI 316). alue 2-8 kw Painelähtö m Max tuotto 18 m3/h H [l /s] [l /s] 26-liete 26-lietesarjan pumput on sarja lietteiden pumppaamiseen tarkoitettuja pumppuja. Täysin uudentyyppisten, kovaan käyttöön tarkoitettujen pumppujen edut ovat käyttäjäystävällinen hydrauliosa, kestävät materiaalit ja käytännöllinen, ergonominen muotoilu. Tuloksena on erinomainen kulutuskestävyys, luotettava toiminta ja vaivaton huolto. Pumpun suuri läpäisy mahdollistaa erilaisten lietteiden pumppaamisen. Rakennustyömaiden ja kaivoksien kuivatus Teolliset tyhjennykset ja lietteiden pumppaukset Kuntien ja teollisuuslaitoksien jätevesien pumppaukset 5-sarja Vankkarakenteiset, luotettavat ja taloudelliset 5- slurrypumput suoriutuvat vaivatta kuluttavia kiintoaineksia sisältävistä lietteistä. Erinomaisen suorituskyvyn, kestävyyden, energiataloudellisuuden ja vaivattoman huollon ansiosta 5 -pumput soveltuvat mitä moninaisimpiin lietteen siirtokohteisiin. Rakennustyömaiden ja kaivoksien kuivatus Teolliset tyhjennykset ja lietteiden pumppaukset 5-sarjan pumpun runko valurautaa, juoksupyörä karkaistua krominikkeliseosta. 26-sarjan pumpun runko alumiinia, juoksupyörä karkaistua krominikkeliseosta ja pesä on vuorattu polyuretaanialla. alue kw Painelähtö m Max tuotto 1 m3/h H alue kw Painelähtö m Max tuotto 1 18 m3/h H [l /s] [l /s] 18 19

11 Dieselpumput UPPOPUMPUT Dri Siirreltävät itsekäynnistyvät automaattiset Dri-Prime -pumput on varustettu erillisellä voimanlähteellä. Ne voivat käynnistyä 8,5 metrin imukorkeudesta ja ne voivat käydä kuivana vaurioitumatta. Luotettavat kiintoainepumput kuljettavat raakajätevettä, lietteitä ja nesteitä, joissa on halkaisijaltaan enintään 125 mm:n kiintoaineita. Voit valita suuren tilavuuden ja keskisuuren nostokorkeuden CD-sarjan tai keskisuuren tilavuuden ja suuren nostokorkeuden HL-sarjan. Kaikki mallit ovat saatavina myös perävaunukiinnitteisinä, ruostumattomasta teräksestä valmistettuina ja vaimennetuilla koteloilla. Rakennustyömaiden ja kaivoksien kuivatus Teolliset tyhjennykset Lietteiden ja jätevesien pumppaukset Ohituspumppaukset Varakäyttö Laitteet voidaan varustaa polttomoottoreilla tai sähkömoottoreilla alue 3-35 kw 193 m Max tuotto 3 5 m3/h N-pumput pienemmille tuotoille lygtin N-pumppu on suunniteltu ja kehitetty antamaan sinulle energiatehokkaan, luotettavan, ja ongelmattoman pumppauksen pitkällä aikavälillä. N-pumpun keskeiset ja ainutlaatuiset ominaisuudet ovat korkea hyötysuhde, mikä säilyy koko pumppauksen ajan ja pumppu on lähes tukkeutumaton. Pumpun ainutlaatuinen puoliavoin juoksupyörä yhdistettynä siirtouraan, on osoittanut viimeisen 1 vuoden aikana olevansa markkinoiden paras tukkeutumattomuudessa ja hyötysuhteen osalta myös kaikista vaikeimmissa kohteissa, missä mikään muu ei enää toimi. Sadevesien ja tulvavesien pumppaukset Lietteiden ja jätevesien pumppaukset Puhdistamoiden lietteiden pumppaukset Pumput voidaan asentaa joko kuivaan tilaan tai uppoasenteisina. Pumpun runko ja juoksupyörä valurautaa. alue kw Painelähtö DN 8- DN m Max tuotto 2 1 m3/h H Heidra Heidra -pumput ovat luotettavia hydraulisia uppopumppuja, joissa voi olla myös diesel- tai sähkökäyttöinen tehoyksikkö. Heidra-pumput soveltuvat lietteen pumppaukseen. Voit valita suurituottoisen vakiomallin, vortexmallin, lietemallin tai suuren nostokorkeuden mallin. Kaikki mallit ovat saatavina perävaunukiinnitteisinä, haponkestävästä teräksestä valmistettuina korkean tai alhaisen ph:n käyttötarkoituksiin ja/tai vaimennetuilla koteloilla varustettuina. Rakennustyömaiden ja kaivoksien kuivatus Teolliset tyhjennykset Lietteiden ja jätevesien pumppaukset Ohituspumppaukset Varakäyttö alue kw 11 m Max tuotto m3/h -pumput Pumput on suunniteltu ja kehitetty pumppaamaan kuitupitoista nestettä. Raskaaseen käyttöön tarkoitetut leikkuripumput on varustettu leikkurin päällä pyörivällä tehokkaalla juoksupyörällä. -pumppu leikkaa kuidut palasiksi ja pumppaa ne pois. Pumpun hyötysuhteet ovat myös korkeat Kalanviljelyn ja maatalouden pumppaukset Paperiteollisuuden ja elintarviketeollisuuden pumppaukset Puhdistamoiden lietteiden pumppaukset Pumput voidaan asentaa joko kuivaan tilaan tai uppoasenteisina. Pumpun runko ja juoksupyörä valurautaa. alue 2-47 kw Painelähtö DN 8 - DN 2 97 m Max tuotto 71 m3/h H 2 21

12 Uppopumput Uppopumput M-pumput Kun korkeuserot ja välimatkat estävät viettoviemärin käytön, jää vain yksi kustannustehokas ja joustava ratkaisu jäljelle. Jopa niin joustava, että se voidaan liittää viettoviemärijärjestelmään. Paineviemärin joustavat ja pienihalkaisijaiset asennusputket voivat vapaasti seurata maanpinnan muotoja. Kustannussäästöt alkavatkin jo kaivuutöiden vähäisyytenä. Repijäpumppu repii kaiken kiintoaineen hienoksi silpuksi. Pumppuja saatavana myös valovirtaisena ja pintavipalla. Kiinteistöjen jätevesipumppaukset Kunnalliset pienet pumppaamot Pumpun runko ja juoksupyörä valurautaa, repijäterät karkaistu. alue kw Painelähtö m Max tuotto 47 m3/h H [H/m] E B D C A Uppopumput C-sarja Solapyöräiset pumput ovat loistava valinta, kun tulee pumpata niin sadevesiä kuin jätevesiäkin. Pumppujen suuri valikoima mahdollistaa suurtenkin tuottojen pumppaamisen. Pumppuja on saatava erikoiskäyttöihin kuten eri jännitteillä tai erilaisiin lämpötiloihin Kunnalliset jätevedet Sadevesien ja tulvavesien pumppaukset Raakaveden pumppaus Pumput saadaan kuivaan tilaan tai uppoasenteisina. Pumpun runko ja juoksupyörä ovat valurautaa. alue - 68 kw Painelähtö DN 5 - DN m Max tuotto 11 5 m3/h H C31 5Hz [H/m] [Q l/s] [l/s] D-pumput Vortex- juoksupyörällä varustetut pumput soveltuvat kiintoainetta sisältävien nesteiden pumppaamiseen. Pumput on myös saatavana täysin haponkestävästä teräksestä (AISI 316) valmistettuna ns. 82-sarjana. Kunnalliset jätevedet Sadevesien pumppaukset Puhdistamon hiekkaisten vesien pumppaaminen Isot uppopumput N-pumput N-pumppu on suunniteltu ja kehitetty antamaan sinulle energiatehokkaan, luotettavan, ja ongelmattoman pumppauksen pitkällä aikavälillä. N-pumpun keskeiset ja ainutlaatuiset ominaisuudet ovat korkea hyötysuhde, mikä säilyy koko pumppauksen ajan ja pumppu on lähes tukkeutumaton. Pumpun ainutlaatuinen puoliavoin juoksupyörä yhdistettynä siirtouraan, on osoittanut viimeisen 1 vuoden aikana olevansa markkinoiden paras tukkeutumattomuudessa ja hyötysuhteen osalta myös kaikista vaikeimmissa kohteissa, missä mikään muu ei enää toimi. Pumpun runko ja juoksupyörä valurautaa. alue.9-13 kw Painelähtö DN 5 - DN 1 37 m Max tuotto 24 m3/h H D3 5Hz [H/m] Sadevesien ja tulvavesien pumppaukset Lietteiden ja jätevesien pumppaukset Puhdistamoiden lietteiden pumppaukset Pumput voidaan asentaa joko kuivaan tilaan tai uppoasenteisina. Pumpun runko ja juoksupyörä ovat valurautaa [Q l/s] 2 5 alue - 34 kw Painelähtö DN 2 - DN 4 95 m Max tuotto 3 6 m3/h H 22 23

13 Uppopumput Upposekoittimet Potkuripumput Potkuripumppujen tuotto on aina 5 l/s saakka ja niitä käytetään tulvavesisäiliöillä, jätevesilaitoksilla, maaperän kuivatuksessa, keinokastelussa, vesikasviviljelmillä ja vesihuvipuistoissa. Pumppaamistarpeet ja käyttötilanteet vaihtelevat projektista toiseen, mutta pumppujen moduulirakenteen ansiosta ne ovat ihanteellisia moniin eri sovelluksiin ja erityistarpeisiin. Sekä P 7 että 3 sarjat voidaan asentaa yksinkertaisesti pystysuoriin teräs- tai betonisylintereihin. Sadevesien ja tulvavesien pumppaukset Merivesien pumppaukset Raakaveden pumppaus Pumpun runko on valurautaa ja potkuri on pronssia. alue kw Painelähtö 8-14 mm putket 32 m Max tuotto 27 m3/h H PP-pumput PP-pumput ovat energiataloudellinen tapa saada neste liikkumaan, kun nostokorkeus on erittäin pieni ja tuotot ovat aina 15 l/s saakka. Vaaka-asenteiset potkuripumput 46 ovat suunniteltu erittäin suurten virtaamien ja hyvin pienten nostokorkeuksien vaatimiin sovelluksiin. Ohuet kaksoiskaarevat siivet maksimaalista hyötysuhdetta varten. Potkurisiivet ovat hitsattu napaan kulmassa, joka antaa optimaalisen käyntipisteen sekoittimet ovat hitaasti pyöriviä 3-lapaisia upposekoittimia. Nämä sekoittimet ovat loistava valinta, kun sekoittaminen halutaan suorittaa energiatehokkaasti ja luotettavasti. 453 sekoittimen energian kulutus on noin 5% suoravetoisia sekoittimia pienempi. Sekoittimen potkurin halkaisija on 12 mm ja sekoitin asennetaan 1x1 mm johdepalkkiin. Puhdistamolietteiden sekoittaminen Teollisuuden säiliöiden ja altaiden sekoittaminen Kalanviljely 46 Sarja 46 on kompakti suoravetoinen sekoitin ruostumattomasta teräksestä maksimaalisen joustaviin asennuksiin ja sovelluksiin. Xylem tarjoaa suorakäyttöisiä sekoittimia kahdeksaa eri kokoa. Sekoittimen modulaarisessa rakenteessa käytetään standardoitua osa- ja materiaalivalikoimaa ja kuhunkin malliin on saatavana sarja erisuuruisia siipikulmia, joten suoritusarvojen suhteen on valinnanvaraa laajalti. Teollisuuden säiliöiden ja altaiden sekoittaminen Puhdistamolietteiden sekoittaminen Kalanviljely Maatalous Sekoittimen runko ruostumatonta terästä (AISI 34) ja potkuri haponkestävää terästä (AISI 316). alue kw Potkurin halkaisija mm Pyörimisnopeus rpm Max työntövoima 6 4 N H alue 4.3 kw Potkurinhalkaisija 1.2 m Pyörimisnopeus 9-14 rpm Max.työntövoima 22 rpm H Sadevesien ja tulvavesien pumppaukset Puhdistamolietteiden pumppaus Raakaveden pumppaus Pumpun runko ruostumatonta terästä (AISI 34) ja potkuri haponkestävää terästä (AISI 316). alue kw Painelähtö DN 4 - DN m Max tuotto 5 3 m3/h H alue kw Potkurin halkaisija m Pyörimisnopeus rpm Max työntövoima 4 7 N H sarja ovat hitaasti pyöriviä, banaanisiipisiä käyttövarmoja ja tehokaita sekoittimia maksimaaliseen sekoitukseen. lygtin keltaiset banaanisiipisissä sekoittimissa taidokas hydraulinen rakenne yhtyy suuriin halkaisijoihin ja alhaiseen käyntinopeuteen. Siksi banaanisiipinen sekoitin on paras valinta mahdollisimman suuren työntövoiman aikaansaamiseksi pienimmällä mahdollisella tehonkulutuksella. Teollisuuden säiliöiden ja altaiden sekoittaminen Puhdistamolietteiden sekoittaminen Kalanviljely Sekoittimen runko valurautaa ja potkuri polyuretaania

14 MUUT SEKOITTIMET ILMASTUSLAITTEET Pystysekoittimet 48-sarja SY 48 sarjan pystysekoittimet kuluttavat vähän energiaa. Kaikki tarvittava huolto ja kunnossapito voidaan tehdä paikan päällä. Sarjaan kuuluu banaanisiipiset polyuretaanista valmistetut hidaskierroksiset sekoittimet ja rst-lapaiset sekoittimet. Teollisuuden säiliöiden ja altaiden sekoittaminen Puhdistamolietteiden sekoittaminen Kalanviljely Maatalous Sekoittimet voidaan varustaa pohjakiinnikkeillä, säätölaipalla ja kaasun estolla alue kw Potkurin halkaisija - 4 m Pyörimisnopeus rpm Max työntövoima 13 5 N Pohjailmastimet Silver Series II Sanitaire Silver Series II -kalvoilmastin on tällä hetkellä yleisin käytössä oleva hienokuplailmastusjärjestelmä. Siinä yhdistyvät suuri ilmastustehokkuus ja alhaiset käyttökustannukset. Kalvon valmistusmateriaali erikoisrakenteinen, korkealuokkainen EPDM. Läpimitta 178 tai 229 mm (7 tai 9 in). Ilman virtausalue / lautanen,8-7 Nm³/h. SOTE noin 6,5 % per m upotussyvyyttä. SAE 2,5-6 kg O2 / kwh. Karkeakuplailmastimet Sanitairen ruostumattomasta teräksestä valmistetut karkeakuplailmastimet sopivat erityisen hyvin paksua lietettä käsitteleviin sovelluksiin, kuten lietteen aerobiseen käsittelyyn, hiekanerottimiin, tasausaltaisiin ja kanavailmastukseen. Ilmastimen materiaali ruostumaton teräs AISI 34 tai 316. Pituus 35 tai 61 mm. Ilman virtausmäärä Nm3/h. SOTE 1,6-2,5 % per m upotussyvyyttä. SAE,7-2 kg O2/ kwh. Jet-sekoittimet Jet-sekoittimet ovat joustava ratkaisu pienille ja keskikokoisille liete- ja tasausaltaille. Asennuksen helppous ja alhaiset huoltokustannukset ovat lygtin jet-sekoittimien edut. Tukkeutumattomat ejektorit liitettynä luotettavaan N-pumppuun, mahdollistavat joustavuuden ja äärimmäisen luotettavuuden. Näin minimoidaan asennuskustannusten ohella myös seisokit ja huoltokustannukset. Teollisuuden säiliöiden ja altaiden sekoittaminen Puhdistamolietteiden sekoittaminen Tasausaltaat Pumpun runko ja juoksupyörä valurautaa. alue kw Max työntövoima 4 2 N H Levyilmastimet Sanitaire Gold Series -kalvoilmastimet edustavat uusinta hienokuplailmastustekniikkaa. Gold Series-ilmastimet voidaan asentaa tiheästi kaikenkokoisiin altaisiin. Näin ne takaavat parhaan ilmastustehon järjestelmissä. Kalvomateriaali polyuretaani. Pituudet mm, 1 5 mm ja 7 mm. Ilman virtausalue 3,7-37 Nm3/h/m2. SOTE 7-1 % per m upotussyvyyttä. Ejektori-ilmastimet lygtin mekaaninen ilmastusjärjestelmä on hankintakustannuksiltaan järkevä vaihtoehto tehokkaille hienokuplailmastimille. Helposti käsiteltävät, kohteeseen nostettavat ja upotettavat lygt jet-ilmastimet takaavat luotettavan ja kustannuksiltaan alhaisen hapensiirron pieniin ja keskisuuriin lietesäiliöihin, imeytyssäiliöihin ja bioreaktoreihin. lygtin jet-ilmastimien käyttö on erittäin helppoa. Omalla jalustalla seisova ilmastusjärjestelmä voidaan vain nostaa paikalleen. Puhaltimia, kotelointia tai pintarakenteita ei tarvita. Pumppu runko ja juoksupyörä valurautaa. Ejektoriputki ruostumatonta terästä. alue 2-37 kw Paineyhde DN 8 - DN 3 6 kg O2/h 7.5 m syvyydessä SAE,5 1.2 kg O2/ kwh

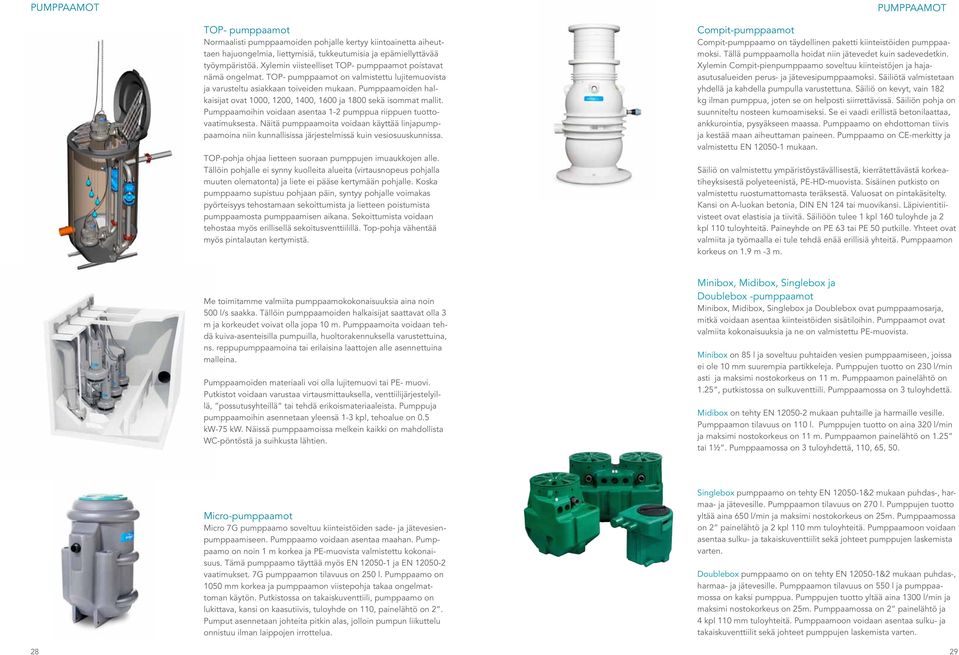

15 PUMPPAAMOT PUMPPAAMOT TOP- pumppaamot Normaalisti pumppaamoiden pohjalle kertyy kiintoainetta aiheuttaen hajuongelmia, liettymisiä, tukkeutumisia ja epämiellyttävää työympäristöä. Xylemin viisteelliset TOP- pumppaamot poistavat nämä ongelmat. TOP- pumppaamot on valmistettu lujitemuovista ja varusteltu asiakkaan toiveiden mukaan. Pumppaamoiden halkaisijat ovat 1, 12, 14, 16 ja 18 sekä isommat mallit. Pumppaamoihin voidaan asentaa 1-2 pumppua riippuen tuottovaatimuksesta. Näitä pumppaamoita voidaan käyttää linjapumppaamoina niin kunnallisissa järjestelmissä kuin vesiosuuskunnissa. TOP-pohja ohjaa lietteen suoraan pumppujen imuaukkojen alle. Tällöin pohjalle ei synny kuolleita alueita (virtausnopeus pohjalla muuten olematonta) ja liete ei pääse kertymään pohjalle. Koska pumppaamo supistuu pohjaan päin, syntyy pohjalle voimakas pyörteisyys tehostamaan sekoittumista ja lietteen poistumista pumppaamosta pumppaamisen aikana. Sekoittumista voidaan tehostaa myös erillisellä sekoitusventtiilillä. Top-pohja vähentää myös pintalautan kertymistä. Compit-pumppaamot Compit-pumppaamo on täydellinen paketti kiinteistöiden pumppaamoksi. Tällä pumppaamolla hoidat niin jätevedet kuin sadevedetkin. Xylemin Compit-pienpumppaamo soveltuu kiinteistöjen ja hajaasutusalueiden perus- ja jätevesipumppaamoksi. Säiliötä valmistetaan yhdellä ja kahdella pumpulla varustettuna. Säiliö on kevyt, vain 182 kg ilman pumppua, joten se on helposti siirrettävissä. Säiliön pohja on suunniteltu nosteen kumoamiseksi. Se ei vaadi erillistä betonilaattaa, ankkurointia, pysyäkseen maassa. Pumppaamo on ehdottoman tiivis ja kestää maan aiheuttaman paineen. Pumppaamo on CE-merkitty ja valmistettu EN mukaan. Säiliö on valmistettu ympäristöystävällisestä, kierrätettävästä korkeatiheyksisestä polyeteenistä, PE-HD-muovista. Sisäinen putkisto on valmistettu ruostumattomasta teräksestä. Valuosat on pintakäsitelty. Kansi on A-luokan betonia, DIN EN 124 tai muovikansi. Läpivientitiivisteet ovat elastisia ja tiivitä. Säiliöön tulee 1 kpl 16 tuloyhde ja 2 kpl 11 tuloyhteitä. Paineyhde on PE 63 tai PE 5 putkille. Yhteet ovat valmiita ja työmaalla ei tule tehdä enää erillisiä yhteitä. Pumppaamon korkeus on 1.9 m -3 m. Me toimitamme valmiita pumppaamokokonaisuuksia aina noin 5 l/s saakka. Tällöin pumppaamoiden halkaisijat saattavat olla 3 m ja korkeudet voivat olla jopa 1 m. Pumppaamoita voidaan tehdä kuiva-asenteisilla pumpuilla, huoltorakennuksella varustettuina, ns. reppupumppaamoina tai erilaisina laattojen alle asennettuina malleina. Pumppaamoiden materiaali voi olla lujitemuovi tai PE- muovi. Putkistot voidaan varustaa virtausmittauksella, venttiilijärjestelyillä, possutusyhteillä tai tehdä erikoismateriaaleista. Pumppuja pumppaamoihin asennetaan yleensä 1-3 kpl, tehoalue on.5 kw-75 kw. Näissä pumppaamoissa melkein kaikki on mahdollista WC-pöntöstä ja suihkusta lähtien. Minibox, Midibox, Singlebox ja Doublebox -pumppaamot Minibox, Midibox, Singlebox ja Doublebox ovat pumppaamosarja, mitkä voidaan asentaa kiinteistöiden sisätiloihin. Pumppaamot ovat valmiita kokonaisuuksia ja ne on valmistettu PE-muovista. Minibox on 85 l ja soveltuu puhtaiden vesien pumppaamiseen, joissa ei ole 1 mm suurempia partikkeleja. Pumppujen tuotto on 23 l/min asti ja maksimi nostokorkeus on 11 m. Pumppaamon painelähtö on 1.25, putkistossa on sulkuventtiili. Pumppaamossa on 3 tuloyhdettä. Midibox on tehty EN mukaan puhtaille ja harmaille vesille. Pumppaamon tilavuus on 11 l. Pumppujen tuotto on aina 32 l/min ja maksimi nostokorkeus on 11 m. Pumppaamon painelähtö on 1.25 tai 1½. Pumppaamossa on 3 tuloyhdettä, 11, 65, 5. Micro-pumppaamot Micro 7G pumppaamo soveltuu kiinteistöiden sade- ja jätevesienpumppaamiseen. Pumppaamo voidaan asentaa maahan. Pumppaamo on noin 1 m korkea ja PE-muovista valmistettu kokonaisuus. Tämä pumppaamo täyttää myös EN ja EN vaatimukset. 7G pumppaamon tilavuus on 25 l. Pumppaamo on 15 mm korkea ja pumppaamon viistepohja takaa ongelmattoman käytön. Putkistossa on takaiskuventtiili, pumppaamo on lukittava, kansi on kaasutiivis, tuloyhde on 11, painelähtö on 2. Pumput asennetaan johteita pitkin alas, jolloin pumpun liikuttelu onnistuu ilman laippojen irrottelua. Singlebox pumppaamo on tehty EN 125-1&2 mukaan puhdas-, harmaa- ja jätevesille. Pumppaamon tilavuus on 27 l. Pumppujen tuotto yltää aina 65 l/min ja maksimi nostokorkeus on 25m. Pumppaamossa on 2 painelähtö ja 2 kpl 11 mm tuloyhteitä. Pumppaamoon voidaan asentaa sulku- ja takaiskuventtiilit sekä johteet pumppujen laskemista varten. Doublebox pumppaamo on on tehty EN 125-1&2 mukaan puhdas-, harmaa- ja jätevesille. Pumppaamon tilavuus on 55 l ja pumppaamossa on kaksi pumppua. Pumppujen tuotto yltää aina 13 l/min ja maksimi nostokorkeus on 25m. Pumppaamossa on 2 painelähtö ja 4 kpl 11 mm tuloyhteitä. Pumppaamoon voidaan asentaa sulku- ja takaiskuventtiilit sekä johteet pumppujen laskemista varten

16 Epäkeskoruuvipumput Xylemin valikoimalla epäkeskoruuvipumppuja voidaan pumpata erittäin hankalia nesteitä. Itseimeviä syrjäytyspumppuja voidaan käyttää jopa 45% KA puhdistamolietteiden ja jäteveden pumppaukseen. Pumput saadaan joko blokkirakenteisina tai laakeripukilla, mekaanisella akselitiivisteellä tai punostiivisteellä sekä eri materiaaleilla. P ELINTVARVIKETEOLLISUUDEN PUMPUT PACKO keskipakopumput P-sarja elintarviketeollisuuteen, materiaali 316L, CIP (Clean In Place) periaatteella. Akselitiivisteet DA ja pumput P2 ja P3 EHEDG hyväksynnällä. Compact C-sarja Kilpailukykyisesti hinnoiteltu epäkeskoruuvipumppu, joka on rakenteeltaan kompakti ja erittäin suorituskykyinen. Max paine 24 bar, max tuotto 225 m3/h NP ja ICP-sarja teollisuuteen, materiaali 316L, avoin juoksupyörä. Puhtaille ja kiintoainepitoiselle nesteille. VDK-sarja, materiaali 316L, avarasolaisilla juoksupyörillä voidaan pumpata kuitupitoisia tai suuriakin kiintoainepartikkeleja sisältäviä nesteitä. W-sarja Widethroat -sarja on suunniteltu käsittelemään lietteitä, joiden viskositeetti on suuri, jopa 1 cp. Max paine 48 bar, max tuotto 215 m 3 /h Epsilon-sarja Teknisesti suunniteltujen epäkeskoruuvipumppujen sarja, jonka elinkaaren kokonaiskustannukset ja varaosien tarve on suunniteltu mahdollisimman pieneksi. Varustettu ainutlaatuisella lexishaft voimansiirtojärjestelmällä. Max paine 24 bar, max tuotto 42 m 3 /h ICP+ Muncher repijät Jätevesi- ja biokaasulaitosten kiintoaineille. SB sarja: Energiaa säästävä vaihtoehto maseraattorille. Putki- tai kanavaasenteisena. Maksimikapasiteetti 6 m 3 /h Maksimipaine,5 bar TR sarja: Putkistoon asennettava tehokas repijä lietteelle ja jätevedelle. Maksimikapasiteetti 1 m 3 /h Maksimipaine,4 bar ICP4 ICP3 ICP2 NP6 A sarja: kas repijä jätevedelle, lietteelle ja välpejätteelle. Putki- tai kanava-asenteisena. Maksimikapasiteetti 1 4 m 3 /h sarja: Raskaaseen käyttöön suunniteltu repijä erityisesti biokaasulaitosten sovelluksiin. Maksimikapasiteetti 1 kg/h VDK 3 31

17 ISOT KESKIPAKOPUMPUT SUIHKULÄHTEET Isot pumput Xylemiltä löytyy suuri valikoima erilaisia pumppuja erittäin suurien vesimäärien liikuttamiseen. Pumppuja löytyy niin erittäin matalille nostokorkeuksille kuten.1 m tai suurille tuotoille 9 m 3 /h. Pumppuja löytyy eri materiaaleista kuten valurauta, haponkestävä teräs ja pronssi. Valikoimistamme löytyy Split case pumppuja, vertikaali turbiineja, potkuripumppuja ja erilaisia keskipakopumppuja. Käyttöalueet järjestelmät Vesihuolto Jätevesisovellutukset Lämmitys ja jäähdytys Energiahuolto Tulvien torjunta Max tuotto 9 m 3 /h Nostokorkeus m VIRRANMITTAUS VEDENLÄMMITTIMET Virtausmittaus Xylemiltä löytyy virtausmittaukseen magneettivirtausmittareita ja avokanavamittaukseen standardipatoja. Standardipatojen mallit ovat Parshall, venturi ja Palmer&Bowlus. Patojen materiaalit ovat PVC, haponkestävä teräs tai lujitemuovi. Vakiomallien virtaus on 1-2m3/h. Patojen läpi virtaavien nesteiden ph voi olla 3-1 ja lämpötilat voivat vaihdella mallit riippuen -2 C-+6 C, hetkellisesti jopa +9 C. Maglux magneettivirtausmittarit soveltuvat sähköä johtavien nesteiden mittaamiseen kuten prosessinesteiden, juomavedelle, jätevedelle ja lietteille erittäin tarkasti. Magflux-virtausmittari sisäpinnan saa kovakumisena tai PTE:nä. Putkien koot ovat DN 15-DN 12, suojausluokka IP 67. Putken ja näyttöosan voi sijoittaa toisiinsa kiinni tai aina vaikka 1 m päähän toisistaan. Yhdellä näyttöosalla voi käyttää jopa neljää eri putkea. Näytön valikot ovat selkeitä tekstimuotoisia ilman symboleja tai koodeja, kuin kännykkää käyttäisi. Näytön materiaali on lasikuituvahvistettu polykarbonaatti. Suihkulähteet Xylemin suihkulähteet soveltuvat pienistä kohteista aina isoihin tietokoneohjattuihin kokonaisuuksiin, joissa suihkulähteet on varustettu valoilla, äänellä sekä useilla sadoilla suihkuilla. Suihkulähteitä on saatavana vakioratkaisuina ja asiakkaan toiveiden mukaisina räätälöityinä kokonaisuuksina. Suihkulähteistä voidaan tehdä erittäin näyttäviä ja hienostuneen hillittyjä vaikka 2 m korkeita tai vettä voidaan hyppäyttää paikasta toiseen tai suihkuja voidaan liikutella eri suuntiin. Vesiaiheet voidaan asentaa niin ulkotiloihin kuin sisätiloihin. Xylemin suihkulähteet saat varustettuina pumpuilla, valoilla, äänellä, putkistoilla, ohjauksella eli täydellisenä kokonaisuutena. Vain mielikuvitus asettaa suihkulähdekokonaisuuksille rajat. Vedenlämmityslaitteet Sähkölämmitinpaketit, joissa on sähkövastukset ja A-energianluokan kiertovesipumput soveltuvat mm. lattialämmitykseen tai käyttöveden lämmitykseen esim. kesämökeillä. Lämmitinpaketti on helppo asentaa, edullinen, energiatehokas. ERP lämmittimiä on saatavana neljää eri kokoluokkaa lämmitysteholtaan 6 kw, 9 kw, 12 kw ja 15 kw. SOS ERE lämmitin on nopeasti siirrettävä lämmitysyksikkö, mikä voidaan ottaa käyttöön, jos esimerkiksi kattila tai lämpöpumppu rikkoutuvat tai työmaalla halutaan rakennukseen lämmöt päälle. Tämä laitekokonaisuus sisältää lämmityslaitteen, pumpun, paisuntasäiliön, venttiilit, painemittarin, lämpömittarin, 1 yhteet, 3-vaihepistotulpan 2. 5m johdolla sekä kärryn. Laiteita on saatava 6 kw ja 13 kw 4 V sekä 2 kw 23V jännittellä

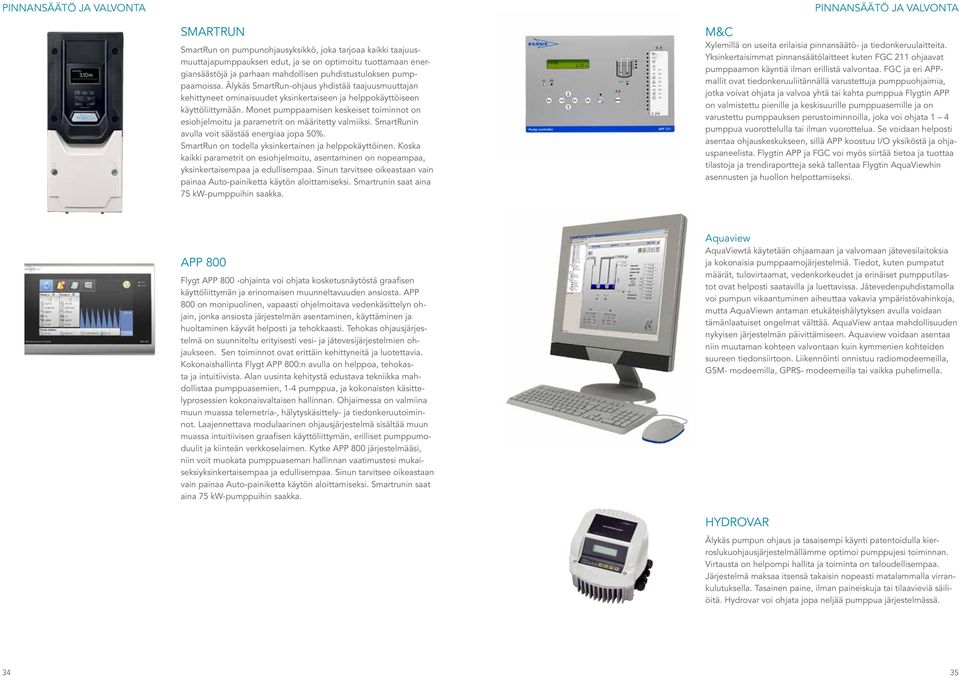

18 PINNANSÄÄTÖ JA VALVONTA PINNANSÄÄTÖ JA VALVONTA Smartrun SmartRun on pumpunohjausyksikkö, joka tarjoaa kaikki taajuusmuuttajapumppauksen edut, ja se on optimoitu tuottamaan energiansäästöjä ja parhaan mahdollisen puhdistustuloksen pumppaamoissa. Älykäs SmartRun-ohjaus yhdistää taajuusmuuttajan kehittyneet ominaisuudet yksinkertaiseen ja helppokäyttöiseen käyttöliittymään. Monet pumppaamisen keskeiset toiminnot on esiohjelmoitu ja parametrit on määritetty valmiiksi. SmartRunin avulla voit säästää energiaa jopa 5%. SmartRun on todella yksinkertainen ja helppokäyttöinen. Koska kaikki parametrit on esiohjelmoitu, asentaminen on nopeampaa, yksinkertaisempaa ja edullisempaa. Sinun tarvitsee oikeastaan vain painaa Auto-painiketta käytön aloittamiseksi. Smartrunin saat aina 75 kw-pumppuihin saakka. M&C Xylemillä on useita erilaisia pinnansäätö- ja tiedonkeruulaitteita. Yksinkertaisimmat pinnansäätölaitteet kuten GC 211 ohjaavat pumppaamon käyntiä ilman erillistä valvontaa. GC ja eri APPmallit ovat tiedonkeruuliitännällä varustettuja pumppuohjaimia, jotka voivat ohjata ja valvoa yhtä tai kahta pumppua lygtin APP on valmistettu pienille ja keskisuurille pumppuasemille ja on varustettu pumppauksen perustoiminnoilla, joka voi ohjata 1 4 pumppua vuorottelulla tai ilman vuorottelua. Se voidaan helposti asentaa ohjauskeskukseen, sillä APP koostuu I/O yksiköstä ja ohjauspaneelista. lygtin APP ja GC voi myös siirtää tietoa ja tuottaa tilastoja ja trendiraportteja sekä tallentaa lygtin AquaViewhin asennusten ja huollon helpottamiseksi. APP 8 lygt APP 8 -ohjainta voi ohjata kosketusnäytöstä graafisen käyttöliittymän ja erinomaisen muunneltavuuden ansiosta. APP 8 on monipuolinen, vapaasti ohjelmoitava vedenkäsittelyn ohjain, jonka ansiosta järjestelmän asentaminen, käyttäminen ja huoltaminen käyvät helposti ja tehokkaasti. kas ohjausjärjestelmä on suunniteltu erityisesti vesi- ja jätevesijärjestelmien ohjaukseen. Sen toiminnot ovat erittäin kehittyneitä ja luotettavia. Kokonaishallinta lygt APP 8:n avulla on helppoa, tehokasta ja intuitiivista. Alan uusinta kehitystä edustava tekniikka mahdollistaa pumppuasemien, 1-4 pumppua, ja kokonaisten käsittelyprosessien kokonaisvaltaisen hallinnan. Ohjaimessa on valmiina muun muassa telemetria-, hälytyskäsittely- ja tiedonkeruutoiminnot. Laajennettava modulaarinen ohjausjärjestelmä sisältää muun muassa intuitiivisen graafisen käyttöliittymän, erilliset pumppumoduulit ja kiinteän verkkoselaimen. Kytke APP 8 järjestelmääsi, niin voit muokata pumppuaseman hallinnan vaatimustesi mukaiseksiyksinkertaisempaa ja edullisempaa. Sinun tarvitsee oikeastaan vain painaa Auto-painiketta käytön aloittamiseksi. Smartrunin saat aina 75 kw-pumppuihin saakka. Aquaview AquaViewtä käytetään ohjaamaan ja valvomaan jätevesilaitoksia ja kokonaisia pumppaamojärjestelmiä. Tiedot, kuten pumpatut määrät, tulovirtaamat, vedenkorkeudet ja erinäiset pumpputilastot ovat helposti saatavilla ja luettavissa. Jätevedenpuhdistamolla voi pumpun vikaantuminen aiheuttaa vakavia ympäristövahinkoja, mutta AquaViewn antaman etukäteishälytyksen avulla voidaan tämänlaatuiset ongelmat välttää. AquaView antaa mahdollisuuden nykyisen järjestelmän päivittämiseen. Aquaview voidaan asentaa niin muutaman kohteen valvontaan kuin kymmenien kohteiden suureen tiedonsiirtoon. Liikennöinti onnistuu radiomodeemeilla, GSM- modeemilla, GPRS- modeemeilla tai vaikka puhelimella. Hydrovar Älykäs pumpun ohjaus ja tasaisempi käynti patentoidulla kierroslukuohjausjärjestelmällämme optimoi pumppujesi toiminnan. Virtausta on helpompi hallita ja toiminta on taloudellisempaa. Järjestelmä maksaa itsensä takaisin nopeasti matalammalla virrankulutuksella. Tasainen paine, ilman paineiskuja tai tilaavieviä säiliöitä. Hydrovar voi ohjata jopa neljää pumppua järjestelmässä

19 ANNOSTELU SUODATTIMET PAINESÄILIÖT SUIHKUT DOSATRON proportionaalinen annostelupumppu Vesilinjaan asennettava Dosatron käyttää voimalähteenä vesijohtoverkon painetta. Se imee annosteltavan aineen ja sekoittaa sen käyttöveteen halutussa suhteessa. Vesijohtoveden paine lähettää annosteltavan nesteen myötävirtaan. Aineen annostelu on aina suhteessa Dosatronin läpi virtaavaan veden määrään riippumatta paine- tai virtausvaihteluista. PAINESÄILIÖT Hydrotube- painesäiliöt Hyrdotube- painevesisäiliöt takaavat aina raikasta vettä, koska säiliön melkein koko vesimäärä vaihtuu ennen kuin pumppu käynnistyy uudestaan. HYDROTUBE-painevesisäiliö on rakenteeltaan terässäiliö, jossa vesi on esipaineinen ilman ympäröimässä kumipussissa. Hydrotube- painevesisäiliöt saa polttomaalattuna tai ruostumattomasta teräksestä. Kumipussi on korkealaatuista, juomavesikäyttöön soveltuvaa kumia. Kumipussi on irrotettavissa puhdistusta tai vaihtoa varten, liitäntäpään laipan irrottamalla. Säiliöiden koot ovat 8l-3l. Leopold suodatuspohjat Suodatinpohjaa käytetään väliaineen tukena suodatuksen aikana sekä takaisinhuuhtelussa ilman ja veden tasaiseen jakamiseen, kun suodatusaine täytyy puhdistaa. Leopold on suunnitellut veden palautuskanavan Type S -tekniikalla varustettuun suodatinpohjaan, jotta tasainen ja jatkuva ilmavirta voidaan taata kaikista suodatinpohjan yläkannen aukoista. Veden palautuskanava on suunniteltu niin, että se sallii veden pääsemisen takaisin suodatinpohjan sellaisten alueiden tasapainottamiseksi, joilla on alhainen paine Leopold pohjat on suunniteltu siten, että se on nopea ja helppo asentaa, pohjalla on tasainen ilmajako 25 suutinta/ m2 ja veden hävikki on pieni alle 5%. SUIHKUT Esipesusuihkut Esipesusuihkut ja vesijohtokalusteet soveltuvat ammattikeittiöiden käyttökohteisiin. Esipesusuihkut voidaan varustaa 2-otesekoittajalla tai termostaattisekoittajalla. Suihkut voidaan toteuttaa joko pöytäasennuksena tai seinäasennuksena pinta-asennuskulmilla. Silmä- ja vartalosuihkut Erilaisissa tiloissa, joissa saattaa iholle tai silmiin roiskua kemikaaleja, on hyvä varautua kestävillä ja tarkoitukseen soveltuvilla silmä- ja varatalosuihkuilla. Tällöin laaja valikoima hätä- ja silmäsuihkujamme sisä- ja ulkokäyttöön antavat ensiavun. Suihkuja on saatavana seinään tai lattiaan asennettavia, käsi- tai jalkatoimisina, suihkuyhdistelminä ja eri materiaaleista. Patruuna- ja pussisuodatinrungot haponkestävää terästä 316L, paineastiadirektiivin mukaisia. Patruunat: syvä- tai pintasuodatus periaatteella nimellinen tai absoluuttinen suodatusaste eri materiaalivaihtoehtoja Pussit: suodatusaste 1-8 mikronia materiaalit polypropyleeni tai Nylon öljyabsorbtiopussit 36 37

20 VUOKRAUS JA HUOLTO VUOKRAUS JA HUOLTO Vuokraus Me myös vuokraamme pumppuja erilaisiin kohteisiin. Pumppumme pitävät rakennustyömaat kuivina, laivat veden pinnalla ja kaikkea siltä väliltä. Ne soveltuvat erilaisiin kohteisiin, kuten ohituspumppauksiin vedenkäsittelylaitosten peruskorjauksissa ja vikatilanteissa, joissa estämme haitallisia ylivuotoja. Altaiden tyhjennyksiin jne. Näissä käytämme N -sarjan pumppuja. Jos pohjavedestä on haittaa, käytämme Godwin MVsarjan pumppuja ja putkikaivoja joilla ongelma poistuu. Tulvavesi on joka keväinen ongelma ja siihenkin meiltä löytyy sopivat pumput. Sekä pieniin että suuriin tyhjennyksiin. Näihin kohteisiin soveltuu hyvin BIBO -sarjan pumput. Pumppaus onnistuu myös siellä missä sähkönsaanti on vaikeaa tai mahdotonta. Näihin kohteisiin meiltä löytyy dieselkäyttöisiä Godwin pumppuja joiden kapasiteetti riittää tyhjentämään kaivokset ja pienemmät järvet. Miksi vuokraisin pumpun? Kannattavuus Usein kannattaa vuokrata pumppu. Vuokra on alhainen siihen verrattuna, että sitoisitte omaa pääomaa pumppuihin. Pumpun käyttö saattaa olla lyhytaikaista. Helppous Te valitsette pumput ja pumppausvarustuksen pumppaustehtäväänne. Huomioikaa kuinka vaivatonta on vuokrata kalusto. Voitte siis määrittää juuri tehtävään sopivan vuokrauskaluston. Pumppu sopii siihen kohteeseen, mihin sen tuleekin sopia. Varmuus Pumput, jotka vuokraatte, ovat huollettuja ja kunnossa. Teidän ei tarvitse varastoida varaosia eikä käyttää huoltohenkilökuntaa. Huolto Huolto on enemmän kuin pelkästään ongelmatilanteiden ratkaisemista. Ennen kaikkea se on uusien ongelmien ehkäisemistä. Huolto on tuotteen koko käyttöiän jatkuvaa sitoutumista, jota kehitetään rinta rinnan laadukkaiden tuotteiden kanssa. Varaosien toimitus on nopeaa ja tehokasta. Luotettava huoltopalvelu on jatkuvasti saatavana. Lyhykäisyydessään tämä pitää sisällään kaiken tarvittavan, jotta laitteistosi toimii tehokkaasti. Ensisijainen tavoitteemme on siis taata asiakkaan tuotteiden ja järjestelmien tehokas toiminta. Kyseessä ei ole vain seisokkien estäminen vaan jatkuva häiriötön toiminta. Taito ja kokemus käytettävissäsi Huollon ammattilaiset ovat aina asiakkaittemme käytettävissä milloin ja mihin heitä tarvitaankaan. Jos laitteistoon tulee vikaa, järjestelmä on saatava toimintakuntoon mahdollisimman pian. Mitä pikemmin, sitä parempi. Tarvitsemasi huolto omilla ehdoillasi Xylem-huoltosopimuksella voit valita pitkäaikaiseen tarpeeseen räätälöidyn tukipaketin. Jos kyseessä on yksittäinen korjaustyö, soita huoltoon ja vastaa muutamaan kysymykseen. Annamme pitävän tarjoushinnan. Tilaus käy helposti, asiasi käsitellään nopeasti eikä odotettavissa ole mitään yllätyksiä. Xylem tarjoaa laajan valikoiman asennus-, huolto- ja ylläpitopalveluja. Voit valita niistä juuri sinulle soveltuvan yhdistelmän. Tässä esimerkkejä palvelutarjonnastamme: Asennus Noin 8 vuoden kokemus nesteiden käsittelystä on tuonut meille vankkaa osaamista niin yksittäisten laitteiden kuin kokonaisten järjestelmien asennustyöstä. Huoltosopimukset Tarjolla on laaja valikoima sopimuksia. Ne vaihtelevat vuosittaisista perustarkastuksista kaiken kattaviin sopimuksiin, jotka sisältävät myös varaosakustannukset. Huoltosopimus lisää järjestelmäsi luotettavuutta, vähentää korjaustarvetta ja antaa mahdollisuuden hyvin ennakoitavaan kulubudjettiin. Huolto ja korjaukset Koko maan kattavasta huoltokeskusten verkosta huolto toimitetaan laitteen asennuspaikkaan. Jokaisen Xylem-huoltoauton monipuolinen varaosavalikoima mahdollistaa useimmat korjaukset viipymättä. Perusteellisen koulutuksen saaneella huoltohenkilöstöllä on valmius kaikkeen pumppuihin liittyvään huoltoon. Tämän ansiosta laitteita joudutaan hyvin harvoin viemään muualle korjattavaksi. Nopea, ammattitaitoinen huolto on meille ylpeyden aihe. Seisokkien välttämiseksi voimme hätätilanteissa asentaa väliaikaisen Xylem-pumpun. Pumppausasemien uudistaminen Optimoi nykyisen laitteistosi tehokkuus. Vanhentunut laitteisto on uudistettavissa tämän päivän standardien mukaiseksi. Tällä tavoin karsitaan sekä käyttö- että huoltokustannuksia. lygt ja Lowara kehittävät jatkuvasti uudistusosia laitteistojen modernisoimiseksi. Huolto-ohjeet Xylem toimittaa yksityiskohtaiset huolto- ja ylläpito-ohjeet kaikkien laitteiden mukana. Huoltoa sinne missä olet Xylemillä on Suomessa kattava toimintaverkosto. Eri puolille maata sijaitsevista toimipisteistä huoltoa on saatavana kaikkialle. Kaikissa toimipaikoissa on pumppujen perusteellisessa huollossa tarvittavat erikoistyökalut ja testauslaitteet. Hätätilanteissa pumput, putket ja huollon ammattilaiset ovat luonasi nopeasti
