EXERCISE BIKE C100 MANUAL. For safe use and product knowledge, please completely read this Product Owners Manual.

Transkriptio

1 MANUAL For safe use and product knowledge, please completely read this Product Owners Manual.

2 SVENSKA Tack för att du valt en produkt från Monark Homeline, vi önskar dig mycket glädje i din träning! Läs igenom alla säkerhets- och monteringsinstruktioner noggrant. Denna produkt är designad, tillverkad, testad och avsedd för hemmabruk. Om du har frågor rörande funktion, reservdelar, service, garanti eller övrig support är du välkommen att kontakta oss på Monark Exercise AB via telefon eller mail. Vi finns på plats mån-fre mellan Tel: +46 (0) Mail: service@monarkexercise.se Innehåll Säkerhetsanvisningar 3 Monteringsanvisningar 4 Anvisningar för dator 8 Sprängskiss 10 2

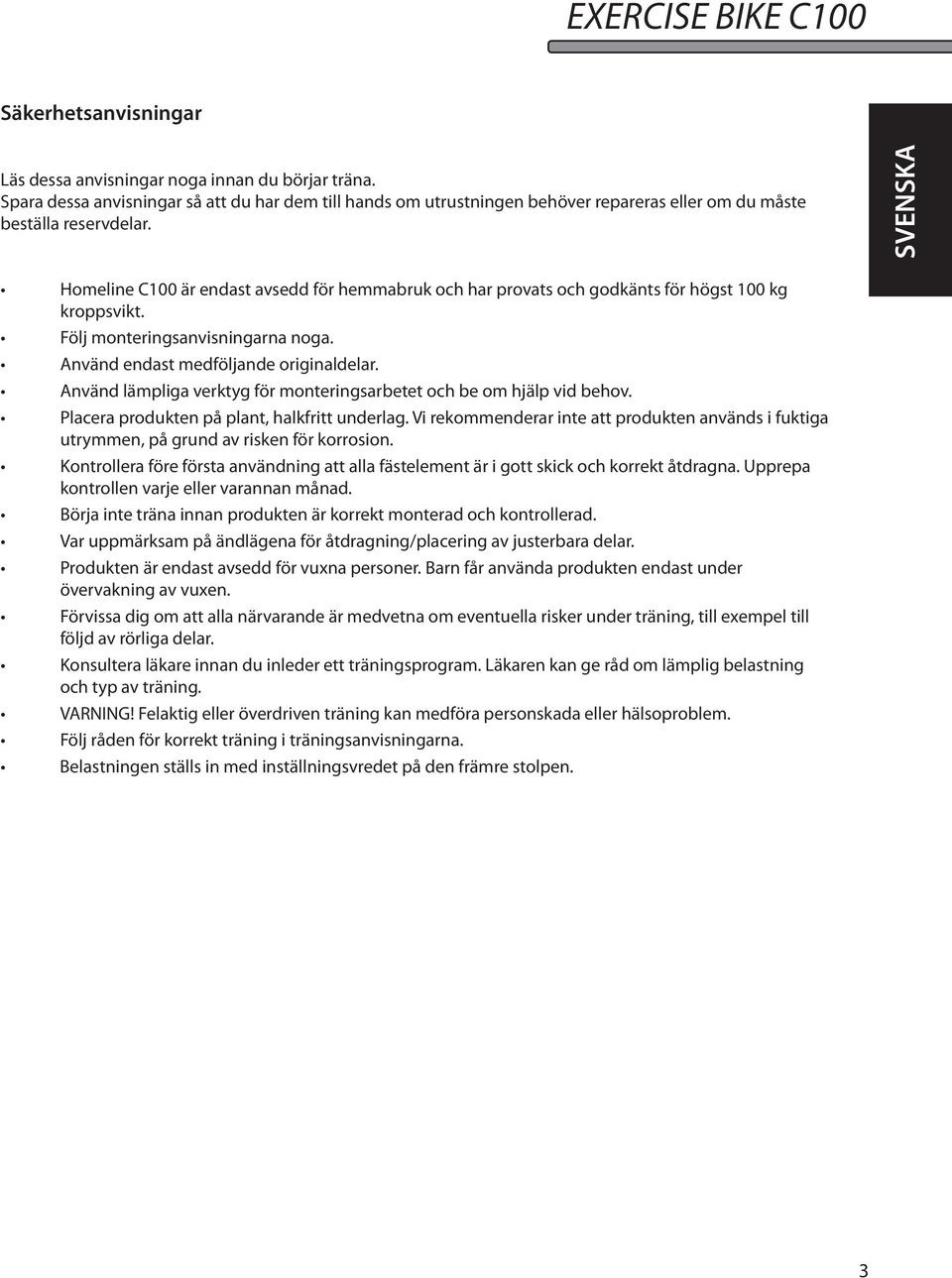

3 Säkerhetsanvisningar Läs dessa anvisningar noga innan du börjar träna. Spara dessa anvisningar så att du har dem till hands om utrustningen behöver repareras eller om du måste beställa reservdelar. SVENSKA Homeline C100 är endast avsedd för hemmabruk och har provats och godkänts för högst 100 kg kroppsvikt. Följ monteringsanvisningarna noga. Använd endast medföljande originaldelar. Använd lämpliga verktyg för monteringsarbetet och be om hjälp vid behov. Placera produkten på plant, halkfritt underlag. Vi rekommenderar inte att produkten används i fuktiga utrymmen, på grund av risken för korrosion. Kontrollera före första användning att alla fästelement är i gott skick och korrekt åtdragna. Upprepa kontrollen varje eller varannan månad. Börja inte träna innan produkten är korrekt monterad och kontrollerad. Var uppmärksam på ändlägena för åtdragning/placering av justerbara delar. Produkten är endast avsedd för vuxna personer. Barn får använda produkten endast under övervakning av vuxen. Förvissa dig om att alla närvarande är medvetna om eventuella risker under träning, till exempel till följd av rörliga delar. Konsultera läkare innan du inleder ett träningsprogram. Läkaren kan ge råd om lämplig belastning och typ av träning. VARNING! Felaktig eller överdriven träning kan medföra personskada eller hälsoproblem. Följ råden för korrekt träning i träningsanvisningarna. Belastningen ställs in med inställningsvredet på den främre stolpen. 3

4 Monteringsanvisningar SVENSKA Steg 1 1. Montera den främre foten (2) och den bakre foten (3) på ramen (1). Skruva fast med 4 skruvar (47) och brickor (46) från fötternas undersida. Steg 2 1. Montera pedalerna (11) på vevarmen (8). Pedalerna är märkta med L (vänster) och R (höger) vid skruven. Den vänstra pedalen dras åt moturs och den högra dras åt medurs. 4

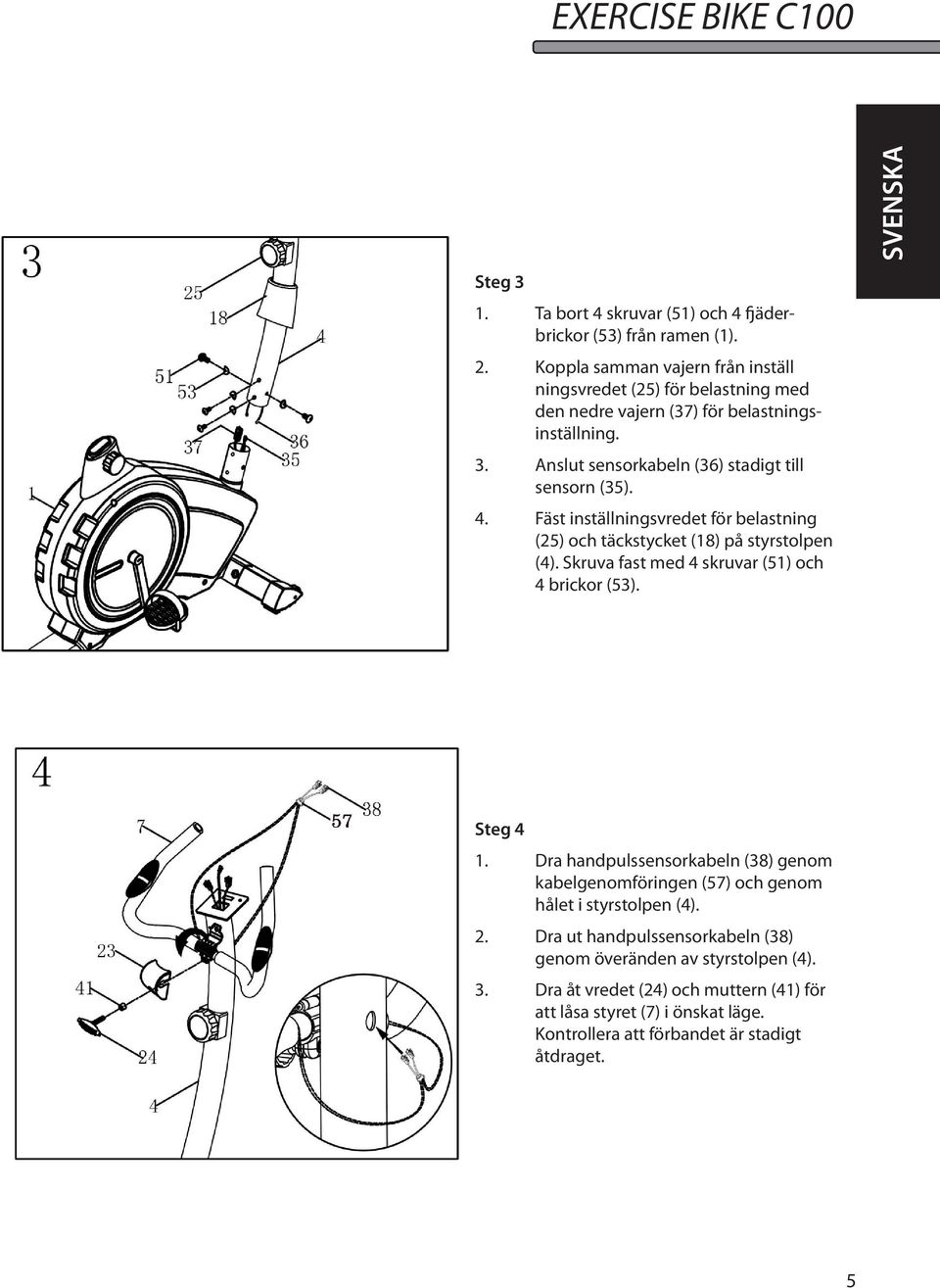

5 SVENSKA Steg 3 1. Ta bort 4 skruvar (51) och 4 fjäderbrickor (53) från ramen (1). 2. Koppla samman vajern från inställ ningsvredet (25) för belastning med den nedre vajern (37) för belastningsinställning. 3. Anslut sensorkabeln (36) stadigt till sensorn (35). 4. Fäst inställningsvredet för belastning (25) och täckstycket (18) på styrstolpen (4). Skruva fast med 4 skruvar (51) och 4 brickor (53). Steg 4 1. Dra handpulssensorkabeln (38) genom kabelgenomföringen (57) och genom hålet i styrstolpen (4). 2. Dra ut handpulssensorkabeln (38) genom överänden av styrstolpen (4). 3. Dra åt vredet (24) och muttern (41) för att låsa styret (7) i önskat läge. Kontrollera att förbandet är stadigt åtdraget. 5

6 SVENSKA Steg 5 1. Anslut sensorkabeln (36) till kabeln på datorns (20) baksida. 2. Anslut handpulssensorkabeln (38) till kabeln på datorns (20) baksida. 3. Lossa de 2 skruvarna (67) på datorns (20) bak sida. Montera datorn (20) på fästet upptill på styrstolpen (4). Fixera datorn (20) med 2 skruvar (67). Steg 6 1. Skruva loss de 3 förmonterade muttrarna (28) och 3 brickorna (12). 2. För på sadelfästet (6) på sadelstolpen (5) och se till att fästet sitter säkert med hjälp av fjäderstiftet (27). Montera på sadeln (29) med 3 muttrar (28) och 3 brickor (12). 6

7 Steg 7 1. Montera sadelstolpen (5) i ramen (1) och se till att sadelstolpen sitter säkert med hjälp av fjäderstiftet (26) SVENSKA 7

8 Anvisningar för dator SVENSKA KNAPPAR 1. MODE: Tryck för att bläddra mellan de olika funktionerna. Håll knappen intryckt under 1 sekund för att nollställa alla funktionsvärden. 2. SET: Tryck för att ställa in värden och personliga data. Håll knappen intryckt under 2 sekunder för att snabbstega värden. 3. RESET: Tryck för att nollställa funktionsvärden, håll intryckt för att återställa datorn till fabriksinställningar. 4. RECOVERY: Håll händerna på handpulssensorerna och tryck på den här knappen. Datorn räknar ned från 60 till 0 sekunder och visar sedan återhämtningsvärdet på displayen (F-1 till F-6). Följ anvisningarna nedan för att få korrekt mätvärde för återhämtning. 1. Kontrollera din puls innan du börjar träna (normal puls). 2. Kontrollera din puls under träning (träningspuls). 3. För bästa resultat bör skillnaden mellan träningspuls och normal puls vara minst 60 slag/min innan du trycker på knappen RECOVERY. ÅTERHÄMTNINGSNIVÅER 1. F-1 Återhämtning 60 slag/min på 60 sekunder. 2. F-2 Återhämtning 50 slag/min på 60 sekunder. 3. F-3 Återhämtning 40 slag/min på 60 sekunder. 4. F-4 Återhämtning 30 slag/min på 60 sekunder. 5. F-5 Återhämtning 20 slag/min på 60 sekunder. 6. F-6 Återhämtning 10 slag/min på 60 sekunder. 5. BODY FAT: Tryck för att aktivera funktionen för kroppsfettmätning. FUNKTIONER 1. TIME: Automatisk uppräkning av tiden under träning. Automatisk nedräkning från måltid under träning. 2. SPEED: Aktuell hastighet under träning. 3. DISTANCE: Automatisk uppräkning av sträckan under träning. Automatisk nedräkning från målsträcka under träning. 4. CAL: Automatisk uppräkning av antalet förbrukade kalorier under träning. Automatisk nedräkning från målantal förbrända kalorier under träning. 5. RPM: Varvatal (varv/min). 6. SEX: Ange användarens kön. 7. HEIGHT: Ange användarens längd. 8. WEIGHT: Ange användarens vikt. 9. AGE: Ange användarens ålder. 10. FAT%: Total andel kroppsfett (%). 11. BMI: Body Mass Index (kroppsmasseindex) 12. PULSE: Användarens aktuella puls (slag/min). 8

9 Inställningsområde och enhet för funktioner. ANVÄNDNING 1. Starta datorn. Samtliga symboler visas på displayen och en ljudsignal hörs under 1 sekund. 2. Displayen visar temperatur, klockslag samt datum. 3. Tryck på knappen MODE för att aktivera datainställning. Tryck på knappen SET för att ange kön (SEX), ålder (AGE), längd (HEIGHT) och vikt (WEIGHT). 4. Tryck på knappen MODE för att aktivera funktionsinställning. Tryck på knappen SET för att ställa in tid (TIME), sträcka (DISTANCE), kalorier (CALORIES), puls (PULSE). 5. Tryck på knappen BODY FAT för att aktivera funktionen för kroppsfettmätning. Resultatet visas på dis playen efter 10 sekunder. Tryck på knappen BODY FAT igen för att avsluta funktionen. 6. Tryck på knappen RECOVERY för att aktivera funktionen för mätning av återhämtning. Tiden räknas ned från 60 till 0 sekunder. Håll händerna på handpulssensorerna. När tiden räknats ned till 0 sekunder visas din personliga återhämtning (F-1 till F-6) på displayen. SVENSKA OBS! 1. Strömförsörjning 2 x 4 st. AA-batterier 2. Om ingen signal mottas på 4 sekunder stängs datorn av. 3. Displayen stängs av automatiskt om ingen träningssignal mottas och inga knappar trycks ned på 4 minuter. 4. Aktivera displayen genom att börja träna eller genom att trycka på någon knapp. 5. Om displayen ser konstig ut, ta ut batterierna och sätt i dem igen. 6. Om inga data visas på displayen när du börjat träna, lossa kabeln och anslut den igen. 7. Om inga pulsdata visas på displayen när du har händerna på handpulssensorerna, kontrollera att sensorerna är korrekt monterade. 9

10 SVENSKA Pos. Benämning Antal 1 Ram 1 2 Främre fot 1 3 Bakre fot 1 4 Främre stolpe 1 5 Sadelstolpe 1 6 Sadelfäste 1 7 Styre 1 8 Vevarm 1 set 9 Bussning 1 10 Svänghjul 1 11 Pedal 1 set 12 Bricka (sadel) 3 13 Fäste för spännrulle1 14 Remskiva 1 15 Rem 1 16 Ändstycke h & v 1 set 17 Ändstycke h & v 1 set 18 Täckstycke 1 19 Bussning 1 20 Dator 1 21 Sadelfästesbussning1 22 Täckplatta 1 set 23 Täckplatta 1 24 Vred 1 25 Inställningsvred 1 10 Pos. Benämning Antal 26 Fjäderstift 1 27 Fjäderstift 1 28 Mutter (sadel) 3 29 Sadel 1 30 Skruv Grepp 2 32 Ändstycke 2 33 Spännrulle 1 34 Sensorkonsol 1 35 Sensor 1 36 Sensorkabel 1 37 Vajer för belast Kabel f handpuls 2 39 Handpulssensor 2 40 Ändstycke 2 41 Mutter 1 42 Fäste 1 43 Fjäder 1 44 Magnet 1 45 Lager 2 46 Skruv 4 47 Bricka 4 48 Skruv 7 49 Skruv 3 50 Täckstycke 1 Pos. Benämning Antal 51 Skruv 4 52 Mutter 1 53 Fjäderbricka 4 54 Bricka 3 55 Kedjeskydd 1 set 56 Täckplatta 2 57 Kabelgenomföring1 58 Spårryttare 1 59 Bricka (lager) 1 60 Bricka (lager) 1 61 Mutter 2 62 Flänsmutter 2 63 Insexnyckel 1 64 Skruvnyckel 1 65 Mutter 1 66 Bussning 1 67 Skruv (dator) 2 68 Skruv 1 69 Bricka 1 70 Skruv 2 71 Skruv 4 72 Ändstycke 1 73 Bricka 1 74 Vagnsskruv 1

11 SVENSKA 11

12 Thank you for choosing a product from Monark Homeline, we wish you much happiness in your training! Please read all safety and installation instructions carefully. This product is designed, manufactured, tested and designed for home use. ENGLISH If you have questions regarding function, parts, service, warranty, or other support, please contact us at Monark Exercise AB by phone or mail. We are on site Mon-Fri between 07:00 to 16:00. Tel: +46 (0) Mail: service@monarkexercise.se Table of Content Saftey Instructions 13 Assembly Instructions 14 Computer Instructions 18 Exploded drawing 20 12

13 Safety Instructions Before you start training on your Magnetic Bike, please read the instructions carefully. Be sure to keep the instructions for information, in case of repair and for spare part delivery. Homeline C100 is made for home use only and tested up to a max.body weight of 100 kg. Follow the steps of the assembly instructions carefully. Use only original parts as delivered. For assembly, use only suitable tools and asks for assistance if necessary. Place the bike on an even, non-slippery surface. Because of possible corrosion, the usage of the magnetic bike in moist areas is not recommended. Check before first training and every 1-2 months that all connecting elements are tight fitting and are in correct con. Ensure that training starts only after correct assembly and inspection of the item. For all adjustable parts, be aware of the maximum positions to which they can be adjusted/tightened to. The exerciser is designed for adults. Please ensure that children use it only under the supervision of an adult. Ensure that those present are aware of possible hazards, e.g. movable parts during training. Consult your physician before starting with any exercise program. He can advise on the kind of training and which impact is suitable. Warning: incorrect/excessive training can cause health injuries. Please follow the advice for correct training as detailed in training instructions. The load/work level can be adjusted by adjusting tension control knob on the handlebar stem. ENGLISH 13

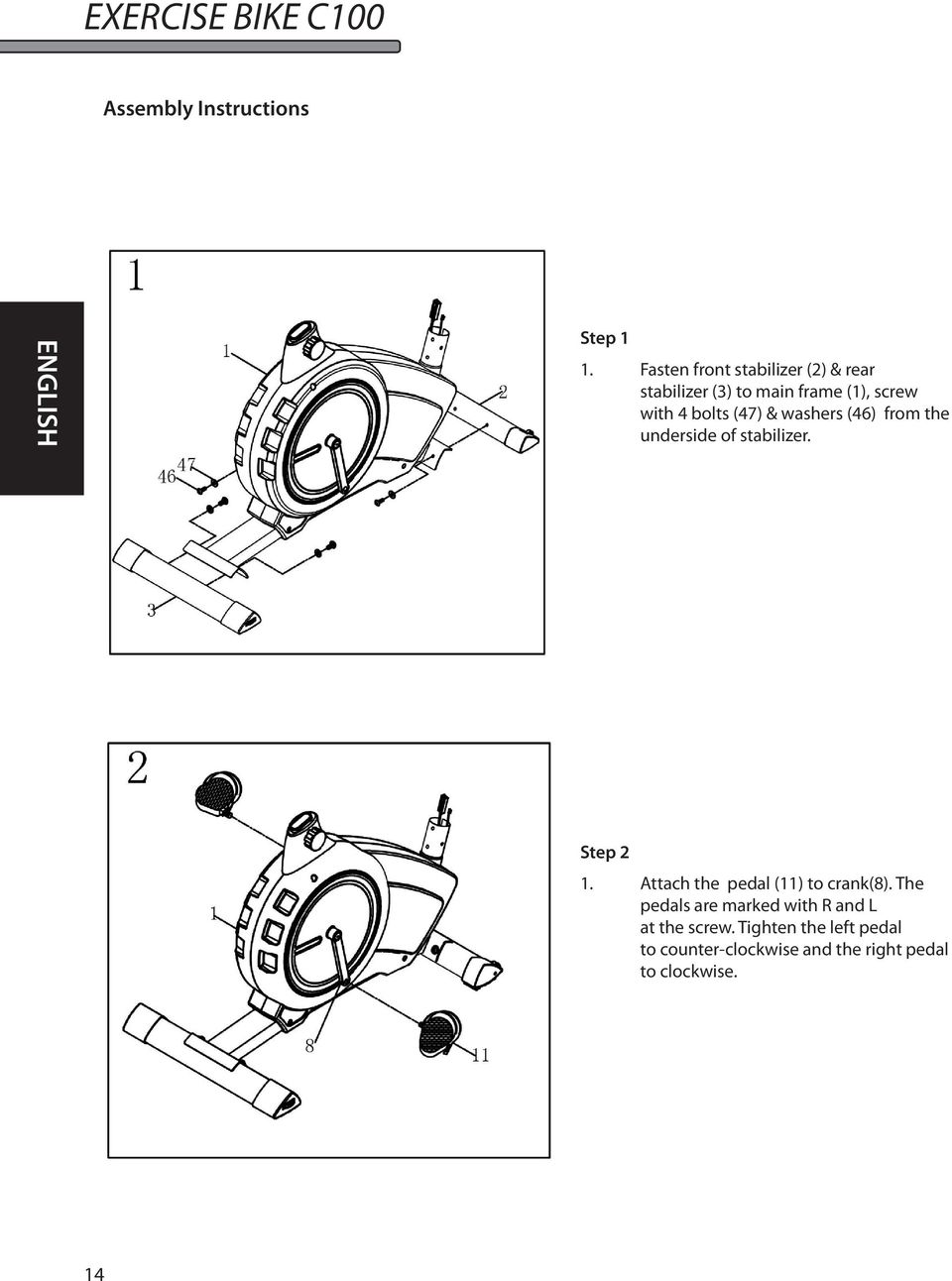

14 Assembly Instructions ENGLISH Step 1 1. Fasten front stabilizer (2) & rear stabilizer (3) to main frame (1), screw with 4 bolts (47) & washers (46) from the underside of stabilizer. Step 2 1. Attach the pedal (11) to crank(8). The pedals are marked with R and L at the screw. Tighten the left pedal to counter-clockwise and the right pedal to clockwise. 14

15 Step 3 1. Unscrew 4 bolts (51) and 4 curve washers (53) from main frame (1). 2. Hook stoppage of tension c ontrol (25) with box of tension control cable (37). 3. Connect sensor cable (36) with sensor (35) tightly. 4. Fasten the tension control (25) and protector (18) into handlebar (4). Fix it with 4 bolts (51), 4 washers (53). ENGLISH Step 4 1. Put the hand pulse sensor wire (38) throught wire plug (57) and get through the hole behind the handle bar post (4). 2. Pull out the handle pulse sensor wire(38) from top of the handle bar post (4). 3. Fasten the adjustment knob (24) and fastener (41) to fix post(7). Ensure it is tightened very well. 15

16 Step 5 1. Attach the sensor cable (36) to cable at the back of computer (20). 2. Attach the hand pulse sensor wire (38) to cable at the back of computer (20). ENGLISH 3. Release 2 screws (67) from computer (20) back. Attach computer (20) onto the bracket at top of handlebar post (4), fasten computer (20) with 2 screws (67). Step 6 1. Unscrew the pre-assembled 3 nuts (28) and 3 washers (12). 2. Attach the saddle post (5) to Slide tube (6) with spring loaded knob(27) firmly. Then fasten them to the saddle (29) with 3 nuts (28) and 3 washers (12). 16

17 Step 7 1. Attach the saddle post(5) into main frame(1) with spring loaded knob(26) ENGLISH 17

18 Computer Instructions ENGLISH BUTTON 1. MODE: Press to select all functions in sequence. Hold the button for 1 seconds to total reset all function values. 2. SET: Press this button to set function value and personal data. Hold the button for 2 seconds to quick plus. 3. RESET: Press the button to reset function value; Hold this button to total reset the computer. 4. RECOVERY: Keep heart rate detecting, and press the button, computer counts down for 60 seconds on the time column, and then show the heart rate recovery result on the main display by F1 ~ F6. Steps for accurate recovery result: 1. check your heart rate before exercise (N.H.R.). 2. check your heart rate during exercise (E.H.R.) 3. to have best testing result, please make sure that the difference between E.H.R.and N.H.R 4. should be more than 60 bpm before press the recovery button. RECOVERY LEVELS: 1 F-1 60 bpm recovery in 60 seconds. 2 F-2 50 bpm recovery in 60 seconds. 3 F-3 40 bpm recovery in 60 seconds. 4 F-4 30 bpm recovery in 60 seconds. 5 F-5 20 bpm recovery in 60 seconds. 6 F-6 10 bpm recovery in 60 seconds. 5. BODY FAT: Press to enter into body fat measure function. FUNCTION 1. TIME: Automatically count up exercise time during exercise. Automatically count down exercise time from target during exercise. 2. SPEED: Display current exercise speed during exercise. 3. DISTANCE: Automatically count up exercise distance during exercise. Automatically count down exercise distance from target during exercise. 4. CAL: Automatically count up calories consumption during exercise. Automatically count down calories consumption from target during exercise. 5. RPM: Revolution per minute. 6. SEX: Set user SEX. 7. HEIGHT: Set user HEIGHT. 8. WEIGHT: Set user WEIGHT. 9. AGE: Set user AGE. 10. FAT%: The total body fat percent. 11. BMI: Body Mass Index. 12. PULSE: Display current heart rate (beat per minute). 18

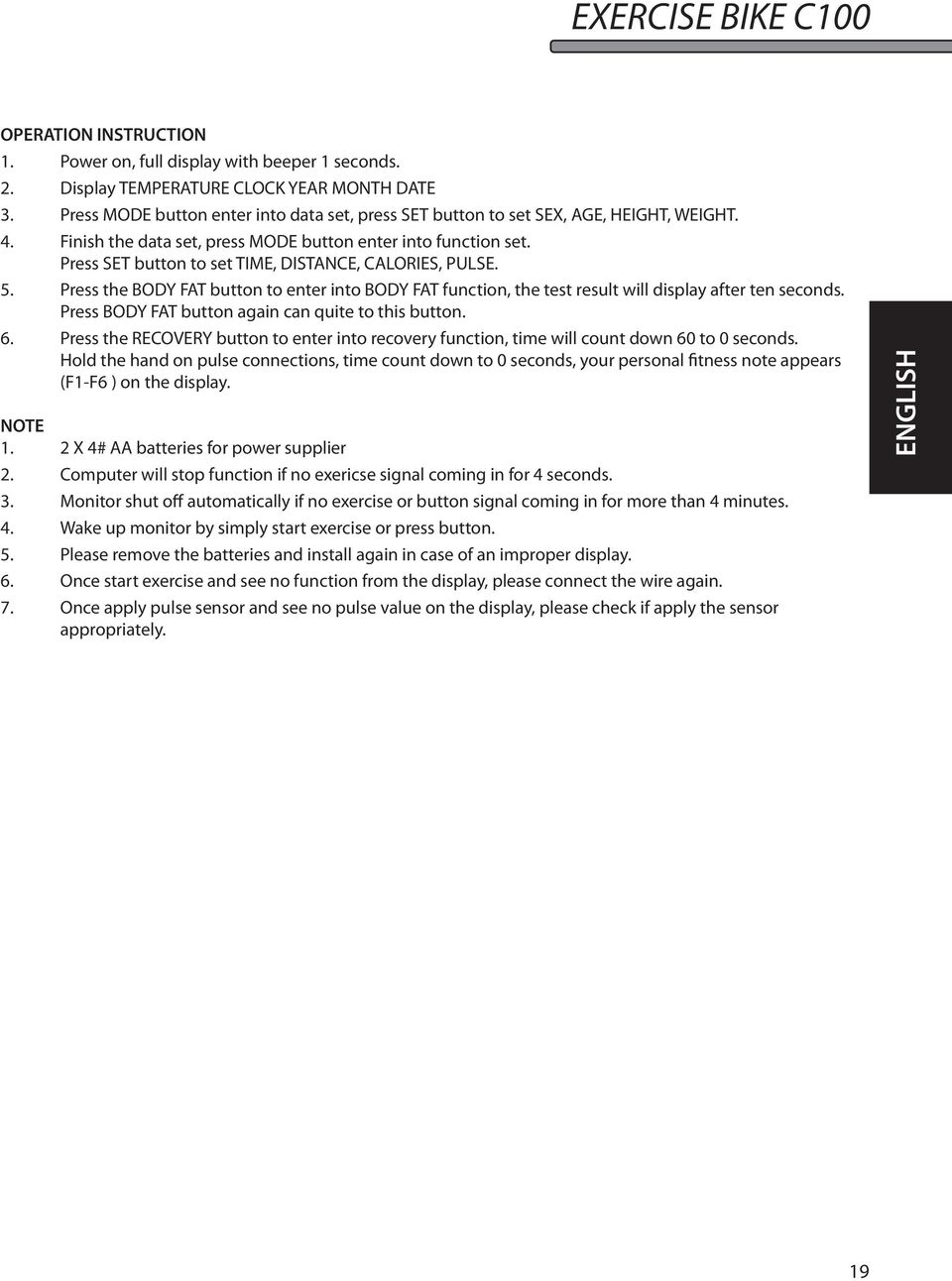

19 OPERATION INSTRUCTION 1. Power on, full display with beeper 1 seconds. 2. Display TEMPERATURE CLOCK YEAR MONTH DATE 3. Press MODE button enter into data set, press SET button to set SEX, AGE, HEIGHT, WEIGHT. 4. Finish the data set, press MODE button enter into function set. Press SET button to set TIME, DISTANCE, CALORIES, PULSE. 5. Press the BODY FAT button to enter into BODY FAT function, the test result will display after ten seconds. Press BODY FAT button again can quite to this button. 6. Press the RECOVERY button to enter into recovery function, time will count down 60 to 0 seconds. Hold the hand on pulse connections, time count down to 0 seconds, your personal fitness note appears (F1-F6 ) on the display. NOTE 1. 2 X 4# AA batteries for power supplier 2. Computer will stop function if no exericse signal coming in for 4 seconds. 3. Monitor shut off automatically if no exercise or button signal coming in for more than 4 minutes. 4. Wake up monitor by simply start exercise or press button. 5. Please remove the batteries and install again in case of an improper display. 6. Once start exercise and see no function from the display, please connect the wire again. 7. Once apply pulse sensor and see no pulse value on the display, please check if apply the sensor appropriately. ENGLISH 19

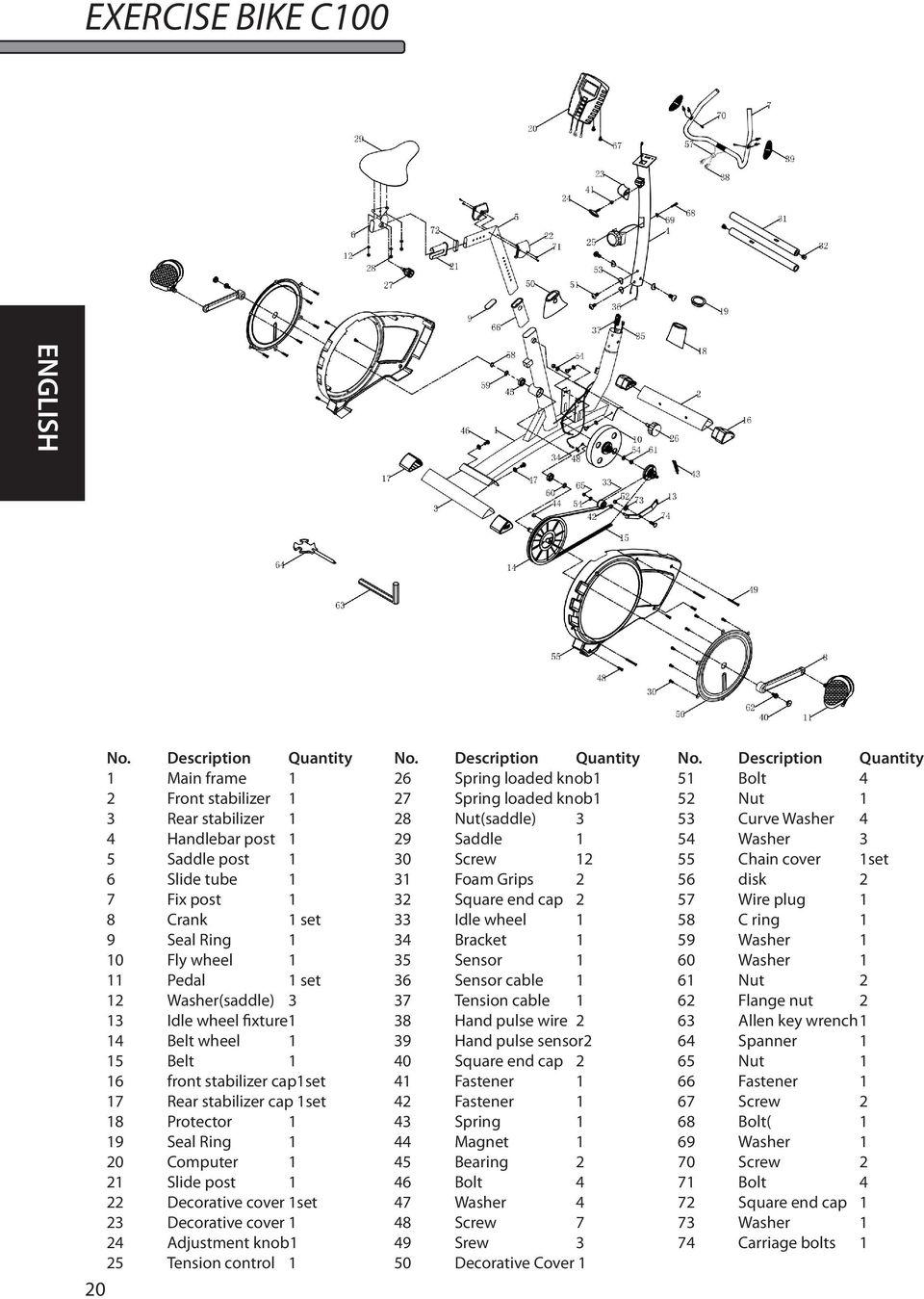

20 ENGLISH No. Description Quantity 1 Main frame 1 2 Front stabilizer 1 3 Rear stabilizer 1 4 Handlebar post 1 5 Saddle post 1 6 Slide tube 1 7 Fix post 1 8 Crank 1 set 9 Seal Ring 1 10 Fly wheel 1 11 Pedal 1 set 12 Washer(saddle) 3 13 Idle wheel fixture1 14 Belt wheel 1 15 Belt 1 16 front stabilizer cap1set 17 Rear stabilizer cap 1set 18 Protector 1 19 Seal Ring 1 20 Computer 1 21 Slide post 1 22 Decorative cover 1set 23 Decorative cover 1 24 Adjustment knob1 25 Tension control 1 20 No. Description Quantity 26 Spring loaded knob1 27 Spring loaded knob1 28 Nut(saddle) 3 29 Saddle 1 30 Screw Foam Grips 2 32 Square end cap 2 33 Idle wheel 1 34 Bracket 1 35 Sensor 1 36 Sensor cable 1 37 Tension cable 1 38 Hand pulse wire 2 39 Hand pulse sensor2 40 Square end cap 2 41 Fastener 1 42 Fastener 1 43 Spring 1 44 Magnet 1 45 Bearing 2 46 Bolt 4 47 Washer 4 48 Screw 7 49 Srew 3 50 Decorative Cover 1 No. Description Quantity 51 Bolt 4 52 Nut 1 53 Curve Washer 4 54 Washer 3 55 Chain cover 1set 56 disk 2 57 Wire plug 1 58 C ring 1 59 Washer 1 60 Washer 1 61 Nut 2 62 Flange nut 2 63 Allen key wrench 1 64 Spanner 1 65 Nut 1 66 Fastener 1 67 Screw 2 68 Bolt( 1 69 Washer 1 70 Screw 2 71 Bolt 4 72 Square end cap 1 73 Washer 1 74 Carriage bolts 1

21 ENGLISH 21

22 Kiitos, että valitsit tuotteen Monark Homeline, toivotamme teille paljon onnea harjoittelussa! Lue kaikki turvallisuus-ja asennusohjeet huolellisesti. Tämä tuote on suunniteltu, valmistettu, testattu ja suunniteltu kotikäyttöön. Jos sinulla on kysyttävää toiminto, osat, huolto, takuu, tai muuta tukea, ota yhteyttä osoitteeseen Monark Exercise AB puhelimitse tai postitse. Olemme paikan päällä ma-pe klo 07:00 ja 16:00. Puh: +46 (0) Mail: SUOMI Sisällysluettelo Turvallisuusohjeet 23 Kokoamisohjeet 24 Tietokoneen käyttöohje 28 Kuva kokoonpanosta 30 22

23 Turvallisuusohjeet Ennen kuin aloitat kuntoilun Magnetic Bike -kuntopyörällä, lue nämä ohjeet huolellisesti. Säilytä nämä ohjeet, mikäli pyöräsi tarvitsee huoltoa tai varaosia. Homeline C100 -kuntopyörä on tarkoitettu vain kotikäyttöön ja sen testattu enimmäiskantopaino on 100 kg. Seuraa kokoamisohjeen ohjeita tarkasti. Käytä vain pakkauksessa olleita alkuperäisosia. Käytä kokoamisessa vain soveltuvia työkaluja ja pyydä tarvittaessa apua. Aseta pyörä tasaiselle, luistamattomalle pinnalle. Ruostumisvaaran takia kuntopyörän käyttöä kosteissa tiloissa ei suositella. Tarkista ennen ensimmäistä harjoituskertaa ja aina 1-2 kuukauden välein, että kaikki laitteen osat ovat tiukasti kiinni ja hyvässä kunnossa. Huolehdi siitä, että harjoittelu aloitetaan vasta, kun laite on varmasti koottu oikein. Huomioi säädettävien osien ääriasennot, jossa ne voi vielä kiinnittää. Kuntopyörä on suunniteltu aikuisille. Pidä huolta siitä, että lapset käyttävät laitetta vain aikuisen val vonnassa. Varmista, että paikallaolijat ovat tietoisia mahdollisista vaaroista, esimerkiksi liikkuvien osien liikkeistä harjoituksen aikana. Keskustele lääkärisi kanssa aina ennen liikuntaharrastuksen aloittamista. Hän voi neuvoa, minkälainen harjoittelu ja teho ovat sopivia sinulle. Varoitus: liiallinen tai väärin suoritettu harjoittelu voi aiheuttaa terveyshaittoja. Seuraa harjoitteluohjeissa annettuja neuvoja oikeista harjoittelutavoista. Vastuksen/työn astetta voidaan muuttaa säätämällä ohjaustangon varressa olevaa vastuksensäätön uppia SUOMI 23

24 Kokoamisohje Vaihe 1 1. Kiinnitä etuvakain (2) ja takavakain (3) runkoon (1), ruuvaa kiinni neljällä pultilla (47) ja tiivisterenkaalla (46) vakainten alapuolelta. SUOMI Vaihe 2 1. Kiinnitä poljin (11) kampeen (8). Polki miin on merkitty R ja L kierteen kohdalle. Kiristä vasen poljin vastapäivään ja oikea poljin myötäpäivään. 24

25 Vaihe 3 1. Irrota neljä ruuvia (51) ja neljä kaarevaa tiivisterengasta (53) rungosta (1). 2. Yhdistä vastuksen säätimen (25) suljin vastuksen säädinkaapeleiden liittimeen (37). 3. Yhdistä anturin kaapeli (36) tiukasti anturiin (35). 4. Kiinnitä vastuksen säädin (25) ja suojus (18) ohjaustangon pylvääseen (4). Kiinnitä neljällä ruuvilla (51) ja neljällä tiivisterenkaalla (53). SUOMI Vaihe 4 1. Pujota kädensijan sykeanturin johto (38) johdon tulpan (57) läpi ja edelleen läpi ohjaustangon pylvään (4) takaosassa olevasta reiästä. 2. Vedä kädensijan sykeanturin johto (38) ohjaustangon pylväästä (4). 3. Kiinnitä säätönuppi (24) ja kiinnitin (41) kädensijaan (7). Varmista, että se on kiinnitetty hyvin. 25

26 Vaihe 5 1. Kiinnitä anturin kaapeli (36) kuntopyörän tietokoneen (20) takaosaan. 2. Kiinnitä kädensijan sykeanturin johto (38) kuntopyörän tietokoneen (20) takaosaan. 3. Löysää kaksi ruuvia (67) kuntopyörän tietokoneen (20) takaosasta. Kiinnitä kuntopy örän tietokone (20) ohjaustangon pylvään (4) päässä olevaan kiinnittimeen ja kiinnitä tietokone (20) 2 ruuvilla (67). SUOMI Vaihe 6 1. Irrota kolme esiasennettua mutteria (28) ja kolme tiiviste rengasta (12). 2. Kiinnitä satulan pylväs (5) tiukasti liu utettavaan putkeen (6) jousella varustetun nupin (27) kanssa. Kiinnitä ne sitten satulaan (29) kolmella mutterilla (28) ja kolmella tiivisterenkaalla (12). 26

27 Vaihe 7 1. Kiinnitä satulan pylväs (5) tiukasti runkoon (1) jousella varustetun nupin (26) kanssa. SUOMI 27

28 Tietokoneen käyttöohje SUOMI PAINIKE: 1 MODE: Valitse kaikki toiminnot järjestyksessä. Nollaa kaikkien toimintojen arvot pitämällä painiketta painettuna yhden sekunnin ajan. 2 SET: Aseta toiminnon arvo ja henkilökohtaiset tiedot painamalla tätä painiketta. Tee nopea lisäys pitämällä painiketta painettuna kahden sekunnin ajan. 3. RESET: Nollaa toiminnon arvo painamalla tätä painiketta. Nollaa koko tietokone pitämällä painiketta painettuna. 4. RECOVERY: Jatka sykkeen mittausta ja paina painiketta. Tietokone laskee 60 sekuntia, jotka näkyvät aikapal kissa, ja näyttää sitten palautumissykkeen näytössä koodina F1 ~ F6. Tarkan palautumissykkeen laskeminen: 1. Tarkista sykkeesi ennen harjoitusta (N.H.R, normaali syke) 2. Tarkista sykkeesi harjoituksen aikana (E.H.R, harjoitussyke) 3. Saat varmimman tuloksen, jos varmistat ennen recovery-painikkeen painamista, että normaalin sykkeesi ja harjoitussykkeesi välillä on eroa vähintään 60 lyöntiä minuutissa (bpm). PALAUTUMISSYKKEEN TASOT: 1 F-1 palautuminen 60 sekunnissa 60 bpm 2 F-2 palautuminen 60 sekunnissa 50 bpm 3 F-3 palautuminen 60 sekunnissa 40 bpm 4 F-4 palautuminen 60 sekunnissa 30 bpm 5 F-5 palautuminen 60 sekunnissa 20 bpm 6 F-6 palautuminen 60 sekunnissa 10 bpm 5. BODY FAT: Siirry rasvaprosentin mittaustilaan painamalla tätä. TOIMINTO: 1. TIME: Laskee automaattisesti harjoitukseen käytetyn ajan harjoituksen alusta lähtien. Laskee automaattisesti harjoitukseen käytetyn ajan tavoiteajasta alaspäin. 2. SPEED: Näyttää tämänhetkisen harjoitusnopeuden harjoituksen aikana. 3. DISTANCE: Laskee automaattisesti edetyn matkan harjoituksen alusta lähtien. Laskee automaattisesti harjoituksen aikana edetyn matkan tavoite-etäisyydestä alaspäin. 4. CAL: Laskee automaattisesti harjoituksen aikana kulutetut kalorit. Laskee automaattisesti harjoituksen aikana kulutetut kalorit tavoitekulutuksesta alaspäin. 5. RPM: Kierros/minuutti. 6. SEX: Aseta käyttäjän sukupuoli. 7. HEIGHT: Aseta käyttäjän pituus. 8. WEIGHT: Aseta käyttäjän paino. 9. AGE: Aseta käyttäjän ikä. 10. FAT%: Kehon rasvaprosentti. 11. BMI: Painoindeksi 12. PULSE: Näyttää tämänhetkisen sykkeen (lyöntiä minuutissa) 28

29 KÄYTTÖOHJEET: 1. Laite käynnissä, näyttö täysin käytössä ja äänimerkki sekunnin välein. 2. Näyttö LÄMPÖTILA KELLO VUOSI KUUKAUSI PÄIVÄMÄÄRÄ 3. Anna tiedot painamalla MODE-painiketta, aseta SUKUPUOLI, IKÄ, PITUUS ja PAINO painamalla SET-painiketta. 4. Annettuasi tiedot siirry antamaan toiminnon asetukset painamalla MODE-painiketta. Aseta AIKA, ETÄISYYS, KALORIT ja SYKE painamalla SET-painiketta. 5. Siirry rasvaprosenttitoimintoon painamalla BODY FAT -painiketta, testin tulos näkyy näytössä kymmenen sekunnin kuluttua. Lopeta toiminto painamalla uudestaan BODY FAT -painiketta. 6. Siirry palautumistoimintoon painamalla RECOVERY-painiketta. Näytössä näkyy ajan laskenta 60 sekunnista nollaan. Pidä käsiä käsien sykeantureilla ajan laskiessa nollaan. Henkilökohtainen kuntomerkintäsi (F1-F6) näkyy näytössä. HUOMAUTUS: 1. Virtalähteenä 2 x 4 AA -paristoa 2. Tietokone pysäyttää toiminnon, jos se ei vastaanota harjoitussignaalia neljän sekunnin aikana. 3. Näyttö sammuu automaattisesti, jos se ei vastaanota harjoitussignaalia tai painikekomentoja yli neljään minuuttiin. 4. Käynnistä monitori aloittamalla harjoitus tai painamalla painiketta. 5. Poista paristot ja aseta ne uudelleen, mikäli näyttö ei toimi kunnolla. 6. Jos toiminto ei näy näytössä, vaikka harjoitus on aloitettu, yhdistä johto uudestaan. 7. Jos sykettä ei näy näytössä, vaikka sykeanturi on käytössä, tarkista onko anturi asetettu paikoilleen oi kein. SUOMI 29

30 SUOMI Nro Kuvaus Määrä 1 Runko 1 2 Etuvakain 1 3 Takavakain 1 4 Ohjaustangon pylväs 1 5 Satulan pylväs 1 6 Liu utettava putki 1 7 Kiinteä pylväs 1 8 Kampi 1 9 Sinettirengas 1 10 Vauhtipyörä 1 11 Poljin (vasen ja oikea) 1 12 Tiivisterengas (satula) 3 13 Joutopyörän jalusta 1 14 Hihnapyörä 1 15 Hihna 1 16 Etuvakaimen korkki 1 17 Takavakaimen korkki 1 18 Suoja (etuvakaimelle) 1 19 Sinettirengas 1 20 Tietokone 1 21 Liu utettava pylväs 1 22 Päällys (satulan pylväs) 1 23 Päällys 1 24 Säätönuppi 1 25 Vastuksensäätönuppi 1 30 Nro Kuvaus Määrä 26 Jousella varustettu nuppi 1 27 Jousella varustettu nuppi 1 28 Mutteri (satula) 3 29 Satula 1 30 Ruuvi(levy) Vaahtomuoviset 2 32 Neliönmuotoinen korkki 2 33 Joutopyörä 1 34 Kiinnitin (anturille) 1 35 Anturi 1 36 Anturin kaapeli 1 37 Alempi vastuksen 1 38 Kädensijan sykeanturin 2 39 Kädensijan sykeanturi 2 40 Neliönmuotoinen korkki 2 41 Kiinnitin 1 42 Kiinnitin 1 43 Jousi 1 44 Magneetti 1 45 Laakeri 2 46 Pultti 4 47 Tiivisterengas 4 48 Ruuvi 7 49 Ruuvi 3 50 Päällys 1 Nro Kuvaus Määrä 51 Pultti 4 52 Mutteri 1 53 Kaareva tiivisterengas 4 54 Tiivisterengas 3 55 Ketjun päällys 1 56 Levy 2 57 Johdon pistoke 1 58 C-rengas 1 59 Tiivisterengas (laakerille) 1 60 Tiivisterengas (laakerille) 1 61 Mutteri (vauhtipyörälle) 2 62 Laippamutteri (kampi) 2 63 Kuusiokoloavain 1 64 Ruuviavain 1 65 Mutteri 1 66 Kiinnitin 1 67 Ruuvi (tietokoneelle) 2 68 Pultti (vastuksen säädin) 1 69 Tiivisterengas 1 70 Ruuvi 2 71 Pultti 4 72 Neliönmuotoinen korkki 1 73 Tiivisterengas 1 74 Lukkopultit 1

31 SUOMI 31

32 Monark Exercise AB SE VANSBRO SWEDEN Ph: +46 (0)
