1 Kingspan Insulated Panels Tuotevalikoima Elokuu 2012 Eristetyt katto-, seinä- ja julkisivujärjestelmät

2 Laadukkaat elementtiratkaisut nopeaan ja nykyaikaiseen rakentamiseen Kingspan on maailman johtava rakennuselementtien tuottaja, joka kehittää ja valmistaa kestäviä ja korkealaatuisia katto-, väliseinä- ja julkisivuelementtejä kaikkeen rakentamiseen. Yrityksen laajaa tuotevalikoimaa täydentävät erilaiset kylmätilatuotteet. Kingspanin tarjoamat ratkaisut ovat valmiiksi suunniteltuja kokonaisuuksia, joihin kuuluvat elementtien lisäksi kaikki tarvittavat asennus- ja muut tarvikkeet. Kingspan-elementit tarjoavat huomattavia etuja perinteisiin, paikalla asennettaviin rakenteisiin verrattuna. Kingspan-elementit ovat luotettavia ja tehokkaita lämmöneristeitä, joiden säilyy samana rakennuksen koko elinkaaren ajan. Valmiiden elementtien eristys on joka kohdassa yhtenäinen, minkä ansiosta niiden lämpöhävikki on pieni. Myös elementtien ilmatiiviys on erinomainen, koska niissä ei ole ilmarakoja, kondensoituvia välitiloja tai kylmäsiltoja. Kingspan-elementit alentavat rakennuksen energiakustannuksia ja vähentävät rakennuksen elinkaaren aikaisia hiilidioksidipäästöjä jopa 40 %. Kingspan-elementeillä rakentaminen on nopeaa. Elementit toimitetaan helposti asennettavina komponentteina, jotka lyhentävät asennusajan jopa puoleen perinteiseen paikallarakentamiseen verrattuna. Määrämittaisten komponenttien ansiosta materiaalihävikkiä ei synny. Lisäksi Kingspan tarjoaa kattavan teknisen neuvontapalvelun suunnittelijoille ja urakoitsijoille koko rakennusprojektin ajaksi. CE-merkityt tuotteet Kingspanin sandwich-elementtien ydinmateriaaleina ovat FireSafe IPN ja mineraalivilla. Korkealaatuiset elementtimme suojaavat kiinteistöä ja vähentävät liiketoiminnan riskejä, sillä ne ovat vakuutusyhtiöiden (FM/LPCB) hyväksymiä FireSafe-tuotteita. CE-merkinnän lisäksi tuotteemme täyttävät kaikki voimassaolevat rakennusmääräykset ja standardit. 2

3 Kingspan lyhyesti Kingspan Oy on osa irlantilaista Kingspankonsernia, joka keskittyy saavuttamaan johtavan markkina-aseman koko maailmassa tarjoamalla innovatiivisia tuotteita ja ratkaisuja rakennusteollisuuden eri osa-alueille. Konsernilla on toimintaa Euroopassa, Kaukoidässä ja Yhdysvalloissa. Kingspan Insulated Panels on konsernin suurin divisioona, joka tuottaa noin 40% koko konsernin liikevaihdosta. Insulated Panels -liiketoiminnassa olemme kansainvälisesti johtava korkealaatuisten ja paloturvallisten katto-, seinä- ja julkisivujärjestelmien suunnittelija ja toimittaja. Valmistamamme tuotteet tunnetaan edustavasta muotoilusta, toiminnallisista innovaatioista ja ensiluokkaisista materiaaleista. Kingspanjärjestelmät on suunniteltu tuottamaan rakentamiseen huippulaatua ja ne mahdollistavat nopeammat ja turvallisemmat asennustekniikat rakennustyömailla. Julkisivukasetit, rakenteelliset tuotteet, kylmätilaratkaisut ja niiden asennustarvikkeet ovat osa laajaa tuotevalikoimaamme, joka tarjoaa arkkitehdeille, urakoitsijoille ja rakennuttajille mahdollisuuden täyttää ja ylittää tämän päivän rakentamisen haasteet. Edistyksellisten tuotteidemme ansiosta he voivat toteuttaa toiminnallisia rakennuksia, jotka ovat esteettisiä, energiatehokkaita, turvallisia, kustannustehokkaita. Kaikki tuotteemme ovat kierrätettävissä uusiokäyttöön. Markkinoiden johtavien tuotteiden lisäksi tarjoamme asiakkaillemme monipuolista palvelua, kuten teknistä tukea. Kaikki tuki- ja asiakaspalvelumme ovat maksuttomia. Kingspan-konsernin liiketoiminta-alueet Eristetyt panelit eristetyt katto- ja seinäpanelit kylmätilojen ratkaisut profiilit ja osat aurinkoenergiaratkaisut benchmark-julkisivujärjestelmät runkorakenteet kylmätilaovet Eristeet eristelevyt seiniin ja kattoihin eristeet LVIS-järjestelmiin TEK building systems Asennuslattiat asennuslattia järjestelmät Uusiutuvan energian- ja ympäristönjärjestelmät asennuslattiajärjestelmät Uusiutuvan energian- ja ympäristönjärjestelmät aurinkoenergiajärjestelmät ilmalämpöpumput lämminvesijärjestelmät sadeveden kierrätysjärjestelmät kierrätetyt kontit aurinkolämmitys- ja jäähdytysjärjestelmät sadeveden keruujärjestelmät saastumisen valvontajärjestelmät kaukomittausjärjestelmät Kingspan Insulated panels historia 800 Million Yhtiön liikevaihto miljoonissa Ostaa tsekkiläisen Sunipin Kingspan ostaa Wardin Kingspan Belgia perustetaan Kingspan Alankomaat perustetaan Kingspan listautuu pörssiin Ensimmäinen tuotantolaitos rakennetaan Iso Britanniaan Kingspan tuodaan Iso-Britannian markkinoille Ensimmäinen sandwich-elementti valmistetaan Kingspan perustetaan Kingscourtissa, Irlannissa Kingspan hankkii ThyssenKrupp Construction Groupin Kingspanin elementit lanseerataan Pohjoismaissa Tuotantolaitos Australiassa ja konttori Uudessa Seelannissa Kingspan Saksa perustetaan Arkkitehtoninen elementtisarja Evoluutio tuodaan Iso-Britannian markkinoille Elementtidivisioonan maailmanlaajuinen vuosituotanto kokoaa 16 miljoonaan

4 Järjestelmän edut Energiatehokkuus Energiatehokkuus Kingspanin eristetyt seinä- ja kattojärjestelmät ovat helpoin, nopein ja kustannustehokkain tapa vähentää rakennusten lämmitys- ja jäähdytysenergian tarvetta sekä rakentamisen kustannuksia. Kingspan-elementtien erinomaisen energiatehokkuuden ansiosta voidaan saavuttaa jopa 30% säästöt verrattuna perinteisiin eristeisiin. Erinomaiset t + Ilmatiiveys = Energiasäästöt Erinomaiset t Kingspan-elementtien ainutkertainen eristeydin takaa erinomaisen energiatehokkuuden sekä lämpimissä että kylmissä ilmastoissa. Sen ansiosta rakennuksen ulkokuoreen muodostuu eristevaippa, joka vähentää sisäisiä lämpöhäviöitä ja suojaa ulkoisilta lämpötiloilta. Suljettu kennorakenne ehkäisee ilmavuodot ja varmistaa eristeen vesihöyrytiiviyden. Sen ansiosta elementti säilyttää eristekykynsä rakennuksen koko elinkaaren ajan, vanhenematta ja heikentymättä. Taattu ilma- ja säätiiveys Suurimpia syitä rakennusten lämpöhäviöihin ovat ilmavuodot. Kingspan-elementtien erinomaiset tehdasvalmisteiset sauma- ja ponttiratkaisut takaavat, että elementit pysyvät ilma- ja säätiiveinä rakennuksen koko elinkaaren ajan. Me takaamme eristekyvyn säilyvyyden ilman rakoja ja eristekyvyn heikkenemistä matalat energiakulut ja käyttökustannukset poikkeuksellisen alhaiset, luotettavat t alhaisemmat CO 2 -päästöt Katto sisältä katsottuna Lämpökuva eristetyn Kingspanelementin sisänäkymästä. Tutkimusajankohtana ulkolämpötila oli sisälämpötilaa korkeampi, jolloin saavutettiin korkeampi lämpötilaero. Eristetyt sandwich-elementit toimivat hyvin ja liitokset on tiivistetty oikein, joten koko rakenne on yhtenäinen. Seinä Eristetyn Kingspan-elementin kuvassa näkyy lämpötilojen tasaisuus koko pinnan alueella sekä eristeen tehokkuus. Rakennuksen ikkuna erottuu valkoisena alueena ja punainen alue vasemmalla osoittaa oven sijainnin. Suunnittelun joustavuus ja esteettisyys Kingspanin seinä- ja kattojärjestelmät tarjoavat suunnittelijoille laajan valikoiman ratkaisuja yksilöllisiin toteutuksiin. Tuotteitamme on saatavana useina profiileina, pinnotteina, värivaihtoehtoina ja leveyksinä ja seinäelementit sopivat sekä pysty- että vaakaasennuksiin. Lisäksi Kingspan-tuotteet ovat helposti yhdistettävissä perinteisiin rakennusmenetelmiin ja järjestelmiin, mikä mahdollistaa räätälöidyn rakennussuunnittelun ja lisää luomisen vapautta. 4

5 Takuut Pitkän ajan toiminnallisuustakuu Osalle tuotevalikoimamme elementeistä myönnämme vuoden takuun koskien elementtien eristävyyttä ja toiminnallisuutta. Todistettu paloturvallisuus Kaikki Kingspan-panelien eristeet ovat LPCB:n sertifioimia Englannissa ja niillä on FM-hyväksyntä. Elementeille myönnetyt palosertifikaatit takaavat niiden paloturvallisuuden ja mahdollistavat niiden käytön kaikkialla maailmassa. Suomessa IPN/PIR-eristeisiä tuotteitamme voidaan käyttää myös P1- ja P2-luokan rakennuksissa. Ulkoiset laatujärjestelmät Tuotantolaitostemme toimintaa ohjaavat ja toimintamme laadun takaavat useat ulkoiset laatujärjestelmät, kuten EN ISO 9001, OHSAS 18001, EN1400. Alhainen ympäristökuormitus IPN/PIR-eristeiset panelimme ovat ympäristöystävällisiä tuotteita. Niiden ilmaston lämpenemistä kuvaava Global Warming Potential (GWP) -luku on erittäin alhainen eivätkä ne sisällä haitallisia aineita. HCFC-, CFC- ja HFC-vapaat tuotteemme eivät aiheuta otsonikatoa ja niillä saavutetaan alhaisempi hiilijalanjälki kuin perinteisillä eristeillä tehdyillä tuotteilla. Lisäksi kaikki tuotteemme ovat kierrätettäviä. Ulkopuolen teräspinta Erinomainen sääsuoja Korkealaatuinen eriste Matalat t Ilmatiivis järjestelmä Takaa jopa 35% säästöt Kestävyys Lämmöneristävyys säilyy koko eliniän Sisäpuolen teräspinta Erinomainen höyrysulku 5

6 Mikä on Kingspan-elementin Ipn-ydin? Kingspanin kehittämä FireSafe IPN -ydin on ainutlaatuinen rakenneratkaisu, joka erottuu edukseen paitsi paikalla rakennettaviin rakenteisiin myös muihin elementtirakenteisiin verrattuna. Miksi? Kingspan IPN on lyhenne Isophenic-PIR:lle, joka on Kingspanin ainutlaatuinen polyisosyanuraatti-eristemateriaali. IPN-vaahto ja polyuretaani (PUR ) näyttävät samalta ja kuuluvat samaan geneeriseen eristeperheeseen. Kingspanin IPN valmistetaan kuitenkin ainutlaatuisella reseptillä, jonka tuloksena syntyvä palonkestävä tuote on läpäissyt jopa LPCB:n ja FM Global:n ankarat vakuutusalan testit. IPN-ytimisiin elementteihin tarvitaan erittäin vähän lisättyä palonsuojaainetta, jotta ne saavuttavat SF-EN13501:n mukaisen paloluokan B. Palonkestävyyden lisäksi IPN-elementtien etuna ovat huomattavasti alhaisemmat savukaasujen määrät palotilanteessa. Testitulokset alan huippuja: B-s 1, d 0 (EN ) osallistuminen paloon on hyvin rajoitettua savuntuotto on erittäin vähäistä palavia pisaroita tai osia ei esiinny EI30 (d >100mm) / EI60 (175/200mm) (EN ) FM hyväksytty (ei rajoitteita korkeudessa) Rakennusmateriaalien palonkestävyys **** Kingspan FireSafe IPN, B-s 1, d 0 *** Kingspan PIR, B-s 2, d 0 ** PUR * Polystyreeni Kingspan FireSafe IPN pähkinänkuoressa Lämmöneristyskyky Kosteus Markkinoiden alhaisimmat lambda/t säilyy samana koko elinkaaren ajan Vähentää energiankulutusta ja hiilidioksidipäästöjä Suljettu solurakenne ei ime vettä eikä kosteutta, ei homehdu Asennettavuus Rakenteen paino on n kg/m 2 Helppo ja nopea asentaa keveytensä ansiosta Helppo työstettävyys Tukeva ponttiliitos Kestävyys Erinomainen kuormituskestävyys. Kestää painumatta kasaan muun muassa katolla tehtävät huoltotyöt Paloturvallisuus Testattu EN-standardien mukaan, B-s 1, d 0 Ympäristöystävällisyys Materiaali voidaan kierrättää ja uusiokäyttää Kingspan IPN jälkeen LPCB vakuutus tiukkoja testejä 6 Vasemmalta oikealle Polystyreeni, PUR, Kingspan IPN tulipalon jälkeen testi

7 Käyttökohteet Kingspanin eristetyt katto- ja seinaelementtijärjestelmät sopivat kaikkeen rakentamiseen. Suomessa IPN-eristeiset elementtimme täyttävät kaikki paloluokille P1, P2 ja P3 asetetut vaatimukset. Teollisuudessa Urheilupaikkarakentamisessa Jakelussa, logistiikassa ja kuljetuksissa Voimalaitoksissa Toimistorakennuksissa Maatilarakentamisessa Liikerakennuksissa Kylmätiloissa Puolustushallinnossa Pelican Self Storage Espoo, Suomi Kalatalo Kerava, Suomi 7

8 Tuotevalikoima Kattoelementtien profiilit KS1000 RW 3-aaltoinen trapetsiprofiili Tiilikuvioitu KS1000 X-Dek Pitkille jänneväleille KS1000 Roof Tile Tiilikuvioitu KS1000 LP Lo-Pitch Loiva kaltevuus KS1000 DR / DRCTrapezoidal Trapetsiprofiili Kingzip Standing Seam Pystysaumakate RW / HTL Valokate FF / HTL Valokate 8

9 Tuotevalikoima Seinäelementtien profiilit B (Box) AWP, TF, TL, FR, FH, FA, CS, AB N (Minimicro) AWP, CS, AB Q (Minibox) AWP, TF, TL, FR, FH, FA P (Plank) FR, FH, AWP M (MicroRib: CS, AB) AWP, TF, TL, FR, FH F (Flat)* FR, FH, CS, AB, AWP EB (EuroBox) AWP, TF, TL, CS, AB I (Minibox) AWP, TF, TL, FR, FH, FF Paneelikuva A (Macro) AWP, TF, TL CW (CurveWall) AWP W (Wave) AWP, TF, TL LV (Louvre) AWP *Lisätietoja Kingspanilta 9

10 Tuotevalikoima Kattoelementit Seinäelementit & Kattoelementit FireSafe IPN Eristeellä KS1000 RW Seiniin ja kattoihin B-s 1, d 0 IPN Ulkoprofiili: 3-aaltoinen trapetsiprofiili 1000 mm 333 mm 333 mm 333 mm d D Sisäprofiili: I (minibox) D = d + 35 mm Kattoelementtien FireSafe PIR Eristeellä KS1000 X-Dek Pitkille jänneväleille Ei tarvetta lisäorsille Pintavaihtoehdot: XD Kuumasinkitty teräs XG Lasikuitupinnoite XB Bitumilla kyllästetty lasikuitupäällyste XM PVC-kate d D 335 mm 333 mm 332 mm 1000 mm Sisäprofiili: 3-aaltoinen trapetsiprofiili (Teräksen paksuus 0.9 tai 1.1 mm) D = d mm KS1000 Roof Tile Tiilikuvioitu Ulkoprofiili: Tiilikuvioitu 200 mm 1000 mm 40 mm d D Sisäprofiili: Q (minibox)* *Vaihtoehto Englannin tehtaalta D = d + 40 mm KS1000 LP Lo-Pitch Loiva kaltevuus 1000 mm 35 mm Core thickness Ruskealla merkityt profiilit toimitetaan Puolan tehtaalta, sinisellä merkityt profiilit Tsekin tehtaalta vihreällä merkityt Unkarin ja punaisella UK:n tehtaalta. Varmista minimi- ja maksimipituudet asiakaspalvelusta. UK tuotannossa Puolan tuotannossa Tsekin tuotannossa Unkarin tuotannossa 10

11 Elementti-sauma Asennus Nimellis-paksuus d Katon vähimmäiskaltevuus 4 (7 %) 6 (10 %) ,51 0,41 0,35 0,30 0,27 0,21 0,18 0,14 B-s 1, d 0 B-s 1, d ,94 10,34 10,74 11,14 11,54 12,34 13,14 14,74 Elementti-sauma Asennus Nimellis-paksuus d Katon vähimmäiskaltevuus 0,5 (1 %) , 0,20 kysy lisää Kingspanilta kysy lisää Kingspanilta 27 (XD) 27 (XD) 21,4 (XD) 15,9 (XB, XG) 16,8 (XB, XD) 17,8 (XM) Elementti-sauma Asennus Nimellis-paksuus d Katon vähimmäiskaltevuus 12 (21 %) ,45 0,32 0, 0,20 0,18 0,15 10,70 11,30 12,20 13, Elementti-sauma Asennus Nimellis-paksuus d Katon vähimmäiskaltevuus 1,5 (3,0 %) ,46 0,31 0, 0,21 0,18 9,7 10,3 11,1 11,9 12,5 Unkarin Tsekin Puolan UK 11

12 Tuotevalikoima Kattoelementtien Kattoelementit FireSafe IPN & PIR -Eristeellä Kingzip Standing Seam Ulkoprofiili: Pystysaumakate 1000 mm Core thickness 65 mm KS1000 RW / HTL Valokatteet Lasikuitu (ulkopuoli) Polykarbonaatti (sisäpuoli) Sopii vain RW kattoelementtiin Ulkoprofiili: 3-aaltoinen trapetsiprofiili 1000 ± 3 mm 333,3 mm 333,3 mm d D D = d + 35 mm Sisäprofiili: Sileä KS1000 FF / HTL Lasikuitu (ulkopuoli) Polykarbonaatti (sisäpuoli) Sopii vain FF kattoelementtiin Ulkoprofiili: Udvendige profiler: 4-aaltoinen trapetsiprofiili 1000 ± 3 mm 0 mm 0 mm 0 mm d D D = d + 34 mm Sisäprofiili: Sileä UK tuotannossa Puolan tuotannossa Tsekin tuotannossa Unkarin tuotannossa 12

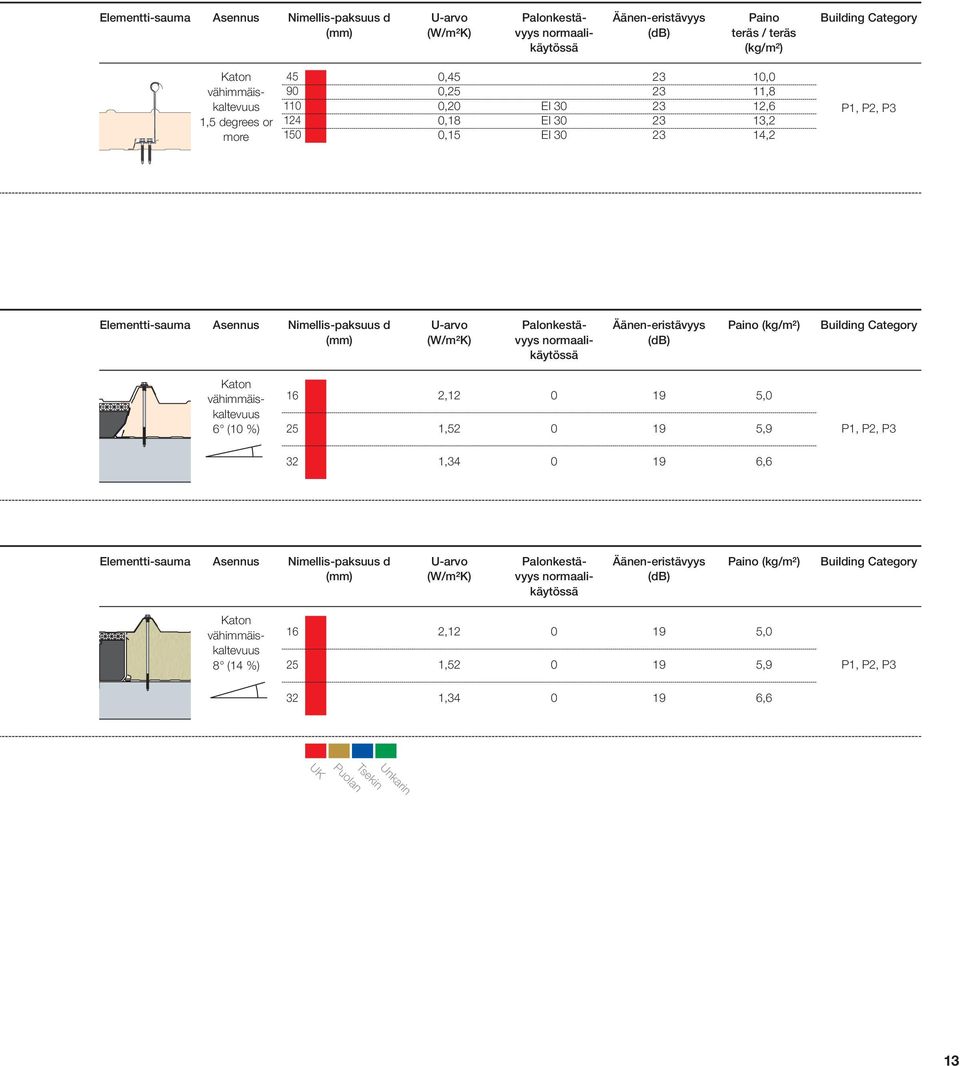

13 Elementti-sauma Asennus Nimellis-paksuus d Paino teräs / teräs (kg/m²) Katon vähimmäiskaltevuus 1,5 degrees or more ,45 0, 0,20 0,18 0, ,0 11,8 12,6 13,2 14,2 Elementti-sauma Asennus Nimellis-paksuus d Katon vähimmäiskaltevuus 6 (10 %) 16 2,12 0 1, ,0 5,9 32 1, ,6 Elementti-sauma Asennus Nimellis-paksuus d Katon vähimmäiskaltevuus 8 (14 %) 16 2,12 0 1, ,0 5,9 32 1, ,6 Unkarin Tsekin Puolan UK 13

14 Tuotevalikoima Seinäelementit Seinäelementit FireSafe IPN & PIR -Eristeellä KS1200 AB B-s 1, d 0 SP105 Up to EI60 IPN läpikiinnitys Ulkoprofiili: Equibead, MR (Microrib), MB (Mini-Bead), F (Flat), MMR (Mini Micro Rib), EB (Eurobox), B (Box) 1200 mm KS600 / 900 / 1000 AWP B-s 1, d 0 Piilokiinnitys * 600mm&900mm vain UK Ulkoprofiili: kysy lisää Kingspanilta eri vaihtoehdoista 600 / 900 / 1000 mm d KS1150 TF & TC B-s 1, d 0 Läpikiinnitys Myös kylmäsäilytystilat Ulkoprofiili: I B (box), M (micro), F (flat)*, I (minibox) Q (minibox), B (box), M (micro), E (euro), W (wave) 1150 mm d Sisäprofiili: I (minibox), Q (minibox), B (box), F (flat)*, I (minibox) KS1150 TL B-s 1, d 0 Läpikiinnitys Myös kylmäsäilytystilat Ulkoprofiili: I (minibox) M (micro), F (flat)*, I (minibox) Q (minibox), B (box), M (micro), E (euro), W (wave), A (macro) 1150 mm d Sisäprofiili: I (minibox), Q (minibox), B (box), F (flat)*, I (minibox) Ruskealla merkityt profiilit toimitetaan Puolan tehtaalta, sinisellä merkityt profiilit Tsekin tehtaalta vihreällä merkityt Unkarin ja punaisella UK:n tehtaalta. Varmista minimi- ja maksimipituudet asiakaspalvelusta. UK tuotannossa Puolan tuotannossa Tsekin tuotannossa Unkarin tuotannossa 14

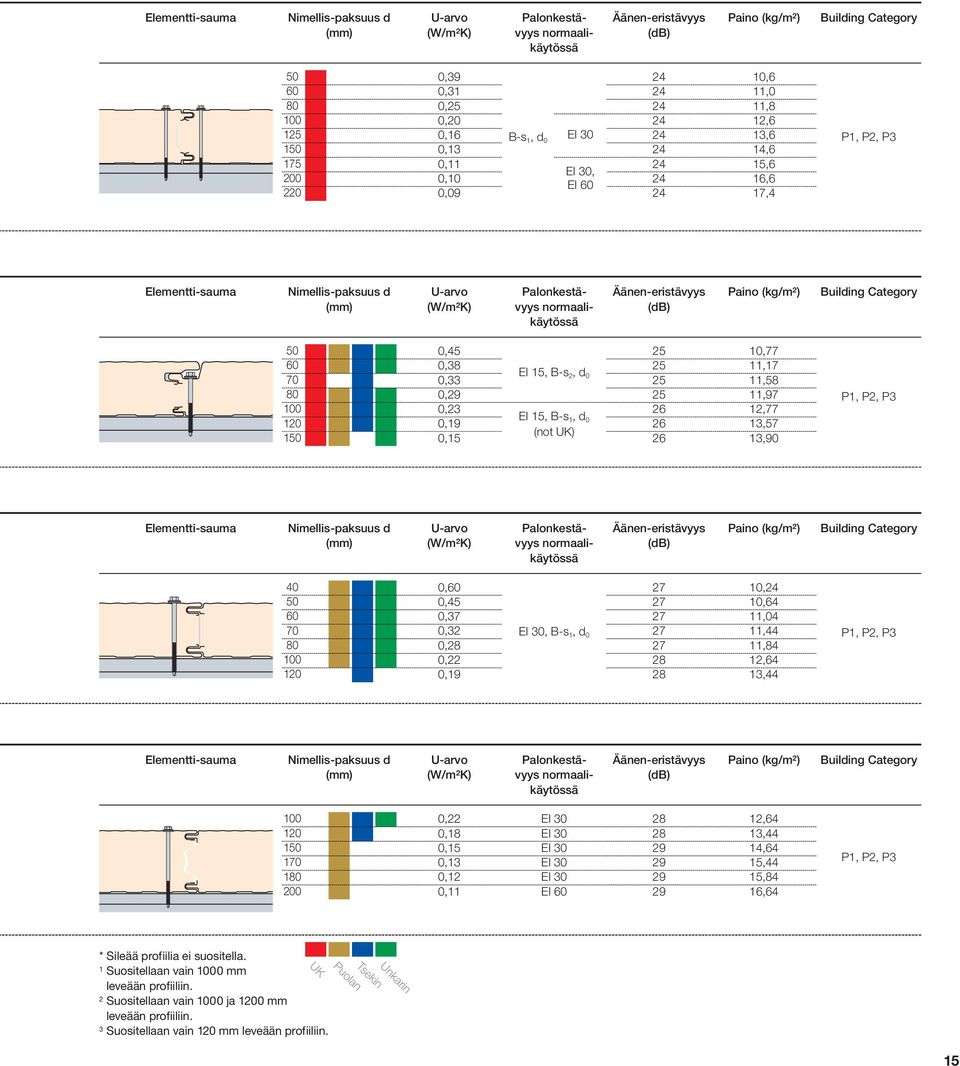

15 Elementti-sauma Nimellis-paksuus d ,39 0,31 0, 0,20 0,16 0,13 0,11 0,10 0,09 B-s 1, d 0, EI 60 10,6 11,0 11,8 12,6 13,6 14,6 15,6 16,6 17,4 Elementti-sauma Nimellis-paksuus d ,45 0,38 0,33 0,29 0,23 0,19 0,15 EI 15, B-s 2, d 0 EI 15, B-s 1, d 0 (not UK) ,77 11,17 11,58 11,97 12,77 13,57 13,90 Elementti-sauma Nimellis-paksuus d ,60 0,45 0,37 0,32 0,28 0,22 0,19, B-s 1, d , 10,64 11,04 11,44 11,84 12,64 13,44 Elementti-sauma Nimellis-paksuus d ,22 0,18 0,15 0,13 0,12 0,11 EI ,64 13,44 14,64 15,44 15,84 16,64 * Sileää profiilia ei suositella. 1 Suositellaan vain 1000 mm leveään profiiliin. 2 Suositellaan vain 1000 ja 1200 mm leveään profiiliin. 3 Suositellaan vain 120 mm leveään profiiliin. Unkarin Tsekin Puolan UK 15

16 Tuotevalikoima Seinäelementit Seinäelementit FireSafe IPN & PIR -Eristeellä KS600 / 900 / 1000 / 1100 / 1150 / 1200 CS B-s 1, d 0 SP105 Up to EI60 IPN Kylmätilaratkaisut Ulkoprofiili: Equibead, MR (Microrib), MB (Mini-Bead), F (Flat), MMR (Mini Micro Rib), EB (Eurobox), B (Box) 1100 mm (600 / 900 / 1000 / 1150 / 1200) Seinäelementit Mineraalivillaeristeellä KS1000 / 1150 / 1200 FR B-s 1, d 0 Läpikiinnitys Ulkoprofiili: I (minibox), E (euro), B (box), M (micro), S (segment) 1, P (plank 200) 2, K (plank 600) 3 Q (minibox), B (box), M (micro), F (flat) 1000 / 1150 / 1200 mm d Sisäprofiili: I (minibox), B (box) Q (minibox), B (box) KS1000 FH B-s 1, d 0 Piilokiinnitys Ulkoprofiili: I (minibox), E (euro), B (box), M (micro), S (segment)*, P (plank)* Q (minibox), B (box), M (micro), F (flat)* 1000 mm d Sisäprofiili: I (minibox), B (box) Q (minibox), B (box) KS1000 / 1150 / 1200 FA Akustiikkaele-mentti Läpikiinnitys Vain sisätiloihin Ulkoprofiili: I (minibox), B (box) 1150 mm d Sisäprofiili: Reiitetty, sileä Ruskealla merkityt profiilit toimitetaan Puolan tehtaalta, sinisellä merkityt profiilit Tsekin tehtaalta vihreällä merkityt Unkarin ja punaisella UK:n tehtaalta. Varmista minimi- ja maksimipituudet asiakaspalvelusta. UK tuotannossa Puolan tuotannossa Tsekin tuotannossa Unkarin tuotannossa 16

17 Elementti-sauma Nimellis-paksuus d ,39 0,31 0, 0,20 0,16 0,13 0,11 0,10 0,09 B-s 1, d 0, EI 60 10,6 11,0 11,8 12,6 13,6 14,6 15,6 16,6 17,4 Elementti-sauma Nimellis-paksuus d ,68 0,52 0,45 0,35 0,28 0, 0,21, A-s 2, d 0 EI 60, A-s 2, d 0 EI 120, A-s 2, d Not Tested 21 15,98 18,18 20,38 22,58,88 28,63 31,38 Elementti-sauma Nimellis-paksuus d ,70 0,53 0,41 0,36 0,29 0, 0,22 A-s 2, d ,60 20,20 22,80,40 29,30 32,40 35,55 Elementti-sauma Nimellis-paksuus d ,70 0,53 0,44 0,37 0,30 0,26 0,23 A-s 2, d ,70 18,20 20,80 23,30 27,10 30,20 33,34 * Sileää profiilia ei suositella. 1 Suositellaan vain 1000 mm leveään profiiliin. 2 Suositellaan vain 1000 ja 1200 mm leveään profiiliin. 3 Suositellaan vain 120 mm leveään profiiliin. Unkarin Tsekin Puolan UK 17

18 Tuotevalikoima Elementtien vakiovärit Elementtien vakiovärit ulkopinnoille Puolan, Tsekin ja Unkarin tehtaalta. Tarkista UK:n värivalikoima Kingspanilta RAL 9010 RAL 9002 RAL 7035 RAL 9006 RAL 9007 RAL 1015 RAL 3000 RAL 8004 RAL 3009 vain RW, FF RAL 5010 Polyesteri (PES) µm RAL 6020 RAL 7016 vain RW, FF Antracit vain RT (35 µm) Terracota vain RT (35 µm) RAL 9010 RAL 9002 RAL 9006 RAL 9007 RAL 3009 Spectrum 60µm RAL 5010 RAL 7016 Elementtien vakiovärit sisäpinnoille Valikoimassamme ovat myös RST-, FoodSafe- ja PVDF-pinnoitteet Värivaihtoehdot on painettu mahdollisimman tarkasta todellisia värejä vastaaviksi ja ne on tarkoitettu ainoastaan ohjeellisiksi. RAL 9002 RAL Tietoja tarkasta värivalikoimasta saat Kingspanilta tai RAL-värikartasta.

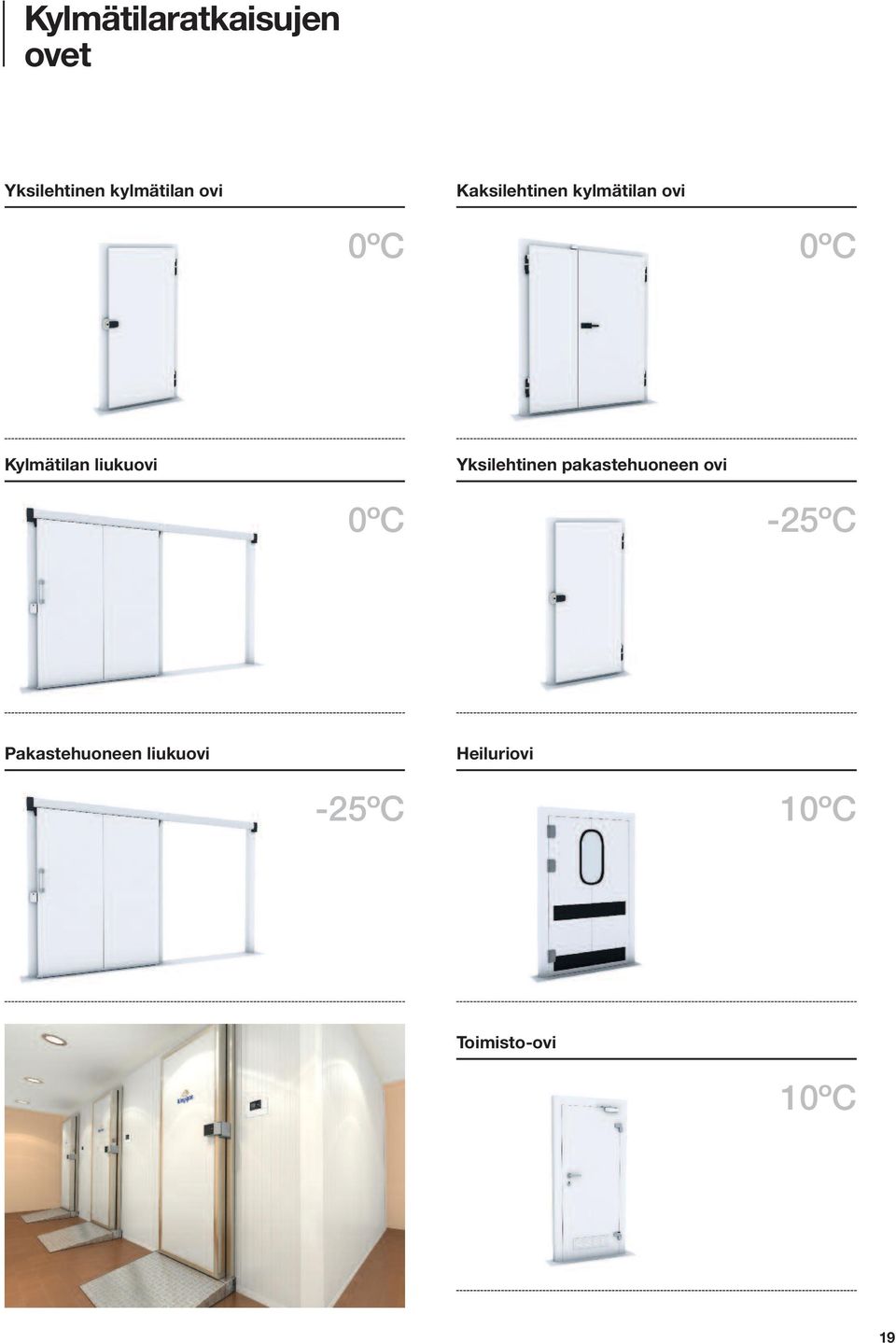

19 Kylmätilaratkaisujen ovet Yksilehtinen kylmätilan ovi Kaksilehtinen kylmätilan ovi 0ºC 0ºC Kylmätilan liukuovi Yksilehtinen pakastehuoneen ovi 0ºC -ºC Pakastehuoneen liukuovi Heiluriovi -ºC 10ºC Toimisto-ovi 10ºC 19

20 Tuotevalikoima Runkorakenteet Kingspan valmistaa myös kylmävalsattuja rakenteellisia tuotteita, Multibeam orsia, Multichannel runkorakenteita ja Multideck liittolevyjä sekä kattavan valikoiman muita asennustarvikkeita. 20

21 Multibeam, Multichannel & Multideck Multibeam Laaja valikoima seinä- ja katto-orsia. Katto-orsia voidaan käyttää pitkiä jännevälejä edellyttävissä kohteissa Kingspanin kattopaneeleiden kanssa ja seinäorret soveltuvat seinäpaneeleiden vaaka- tai pystyasennuksiin. Multichannel Valikoima täydentää Multibeam orsijärjestelmiä. Multichannel on ratkaisu seinien tukirakenteena ja vaihtoehto tavallisille kylmävalsatuille- tai puutuotteille. Voidaan käyttää kaiken tyyppisissä kattoratkaisuissa Edellyttää vähemmän komponentteja kuin muut järjestelmät Nopea asentaa, nopeampi projektin toteutus Laaja valikoima laippoja ja muita tarvikkeita kaikenlaisiin projekteihin Vakiomitat 1,2mm ja 2,7mm väliltä taloudellisiin ratkaisuihin Voidaan käyttää kaiken tyyppisissä metallirakenteisissa seinissä, pysty tai vaakaasennuksissa. Laaja valikoima eri korkuisia ja paksuisia laippoja. Vakiopaksuudet 1,2-2,7mm välillä, saatavilla myös 4mm economic versio- Pituudet 18 metriin asti Multideck Profiloitu teräs liittolevy teräs/betonivälipohjarakenteisiin. Valikoima levyjä eri käyttökohteisiin Ainutlaatuinen profiili joka vaatii vähemmän sementtiä saavuttakseen saman laattavahvuuden Paksuudet 0,9mm 1,5 mm Palonkesto jopa 4 tuntia Akustisesti vahva rakenne Jännevälit 6 metriin asti Lisätietoja siirry 21

22 Tuotevalikoima Tarvikkeet Vakio ja räätälöidyt asennustarvikkeet Kingspan valmistaa erittäin laajan valikoiman erillaisia vakio asennustarvikkeita tai voit tilata tarpeisiisi räätälöityjä tuotteita. Näiden avulla voit parantaa kohteesi arkkitehtuurista ilmettä. Erikoistuotteet Vakio Pellitystuotteet Räätälöidyt Pellitystuotteet Säleluukut Hattulistat Hattulistat Vakio Pellitystuotteet Räätälöidyt Pellitystuotteet Verge Bullnose Fin Feature Ridge Corner Drip Curved Corner Flashing 22

23 Pilareiden Suojukset Sadevesijärjestelmät Räystäskourut Pilareiden Suojukset Räystäskourut Eristetyt Nurkkaelementit Insulated Membrane Lined Gutter Highline Säleluukut Eristetyt Nurkkaelementit Erikoistuotteet Sadevesijärjestelmät Ridge Ventilator Circular Vent Square Vent 23

24 Suomi Kingspan Oy Linnoitustie 4 B, Espoo Puh: Fax: info@kingspan.fi Asiakaspalvelu ja tekninen tuki: Puh Fax: Olemme huolehtineet, että tämän julkaisun sisältö olisi mahdollisimman paikkansapitävä. Kingspan Oy tai sen tytäryhtiöt eivät vastaa mahdollisista virheistä tai puuttuvista tai vanhentuneista tiedoista tässä julkaisussa.
