1 SAUNAHUONE B1 & B2 SARJAT HÖYRYSUIHKUKAAPIN KÄYTTÖOHJEET

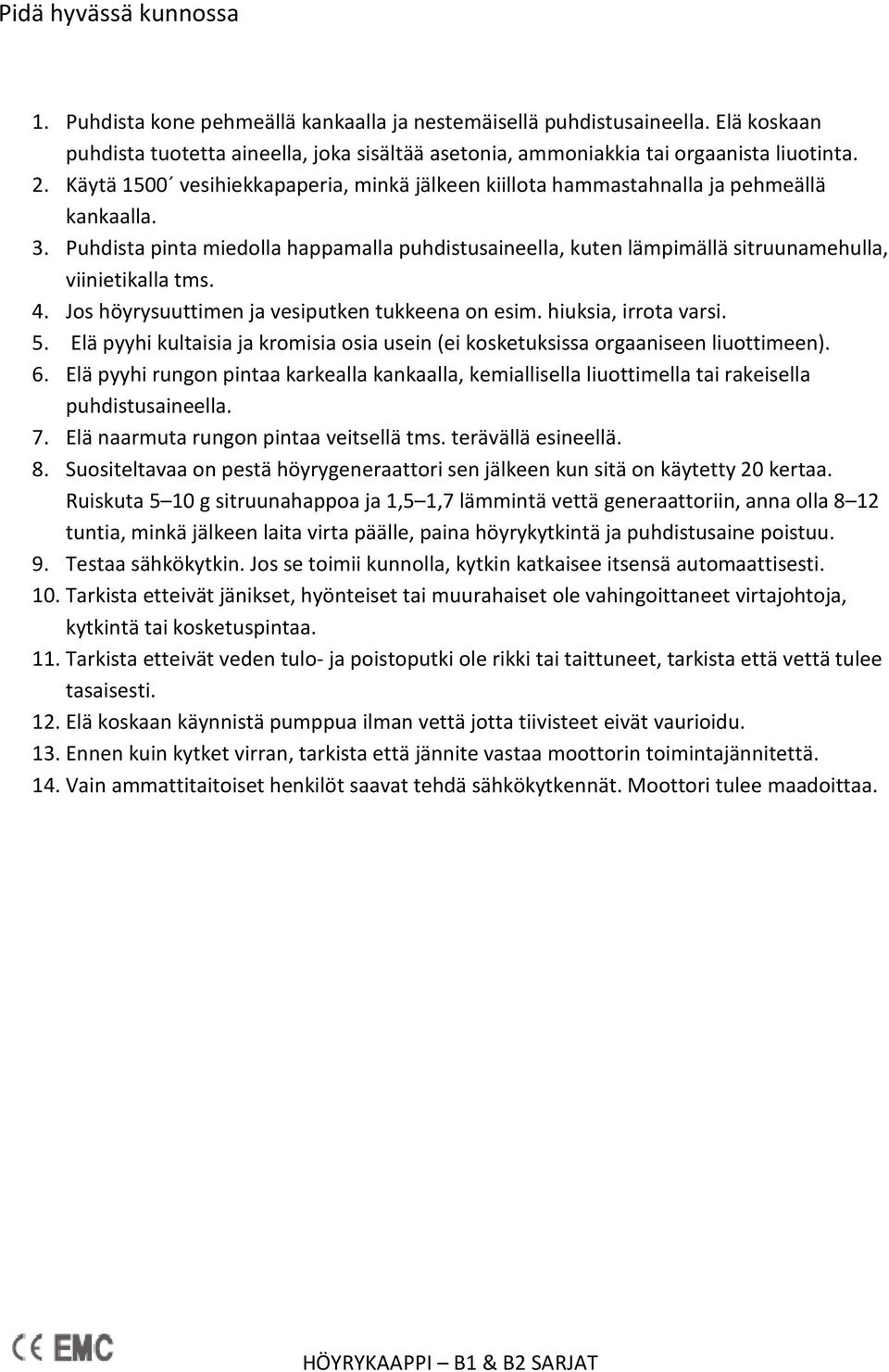

2 Pidä hyvässä kunnossa 1. Puhdista kone pehmeällä kankaalla ja nestemäisellä puhdistusaineella. Elä koskaan puhdista tuotetta aineella, joka sisältää asetonia, ammoniakkia tai orgaanista liuotinta. 2. Käytä 1500 vesihiekkapaperia, minkä jälkeen kiillota hammastahnalla ja pehmeällä kankaalla. 3. Puhdista pinta miedolla happamalla puhdistusaineella, kuten lämpimällä sitruunamehulla, viinietikalla tms. 4. Jos höyrysuuttimen ja vesiputken tukkeena on esim. hiuksia, irrota varsi. 5. Elä pyyhi kultaisia ja kromisia osia usein (ei kosketuksissa orgaaniseen liuottimeen). 6. Elä pyyhi rungon pintaa karkealla kankaalla, kemiallisella liuottimella tai rakeisella puhdistusaineella. 7. Elä naarmuta rungon pintaa veitsellä tms. terävällä esineellä. 8. Suositeltavaa on pestä höyrygeneraattori sen jälkeen kun sitä on käytetty 20 kertaa. Ruiskuta 5 10 g sitruunahappoa ja 1,5 1,7 lämmintä vettä generaattoriin, anna olla 8 12 tuntia, minkä jälkeen laita virta päälle, paina höyrykytkintä ja puhdistusaine poistuu. 9. Testaa sähkökytkin. Jos se toimii kunnolla, kytkin katkaisee itsensä automaattisesti. 10. Tarkista etteivät jänikset, hyönteiset tai muurahaiset ole vahingoittaneet virtajohtoja, kytkintä tai kosketuspintaa. 11. Tarkista etteivät veden tulo- ja poistoputki ole rikki tai taittuneet, tarkista että vettä tulee tasaisesti. 12. Elä koskaan käynnistä pumppua ilman vettä jotta tiivisteet eivät vaurioidu. 13. Ennen kuin kytket virran, tarkista että jännite vastaa moottorin toimintajännitettä. 14. Vain ammattitaitoiset henkilöt saavat tehdä sähkökytkennät. Moottori tulee maadoittaa.

3 1. HÖYRYKAAPIN KÄYTTÖOHJEET Johdanto Kiitos, että valitsit Wavewhale-höyrykaapin. Höyrysuihkukaappi edustaa terveydenhoidon uutta sukupolvea. Siinä yhdistyy turvallinen, miellyttävä ja elegantti suunnittelu täsmälliseen valmistukseen. Jos kohtaat ongelmia tuotteen käytön yhteydessä, ota yhteyttä paikalliseen jälleenmyyjään. Ohjeet 1. Lue ohjeet huolellisesti ennen tuotteen käyttämistä. 2. Elä laita tavaroita tuotteen päälle tai nojaamaan siihen. Elä varastoi tuotetta yhdessä asetonin, ammoniakin tai orgaanisten liuottimien kanssa. 3. Elä katkaise liitosjohtoja avatessasi pakkausta ja asentaessasi tuotetta. Yhtiömme ei ole vastuussa katkaisemisesta aiheutuneista vaurioista. 4. Vain ammattilaiset voivat asentaa tuotteen ja suorittaa huoltotoimenpiteet. 5. Vain ammattilaiset saavat tehdä sähkökytkennät. Moottori tulee maadoittaa. 6. Elä käynnistä pumppua jos höyrygeneraattorissa ja ammeessa ei ole vettä. 7. Henkilöt jotka kärsivät kohonneesta verenpaineesta tai sydäntaudeista eivät saa käyttää höyrykaappia. Lapset eivät saa käyttää höyrykaappia ilman aikuisen valvontaa. 8. Säädä veden lämpötilaa ennen kylpyä tai hierontaa välttyäksesi palovammoilta. 9. Tuuleta ympäristöä ja pidä se kuivana, sulje virta ja vesi. Virtalähde Nimellisjännite Taajuus Nimellisteho Virta Ota hieronta AC230 V 50/60 Hz 3,76 KW 17,1 A Elä ota hierontaa AC230 V 50/60 Hz 3,0 KW 13,1 A

4 2. HÖYRYKAAPIN KÄYTTÖOHJEET Valmistelut ennen asennusta & huomioita 1. Pakkauksen purkamisen jälkeen lue käyttöohjeet huolellisesti ja tarkista, että kaikki pakkausluettelon osat ovat tallessa. Tarkista kaikkien osien kunto. Ongelmatapauksissa ota yhteyttä maahantuojaan tai myyjään. 2. Tarvittavat työkalut: sähköpora, poran pää Φ 6 mm, ristipääruuvimeisseli, tasapääruuvimeisseli, viivain, lyijykynä, ruuviavain, kuusioruuvimeisseli (6 mm, 3 mm), puinen kiila. 3. Lasin irrottamiseen tarvitaan kaksi ihmistä. Irrota lasi pystysuorassa. 4. Lasin naarmuttumisen ehkäisemiseksi pehmusta pinta ensin jollain pehmeällä materiaalilla. 5. Asenna suihkuhuone käyttöohjeiden mukaan. Yhtiömme ei vastaa vääränlaisen asennuksen aiheuttamista vaurioista tai huonosta toimivuudesta. 6. Parhaiden tuloksien saamiseksi suosittelemme, että käytätte yhtiömme valmistamia lisävarusteita. Asennusvaiheet 1. Järjestä jätevesiputkistot, virtalähteen pistorasia ja veden tuloputki tuotteen teknisen parametrilistan mukaisesti ja tarkista kytkentäasento. Laita ammeen pohjan kaksi kulmaa mahdollisimman lähelle seinää, aseta viivaintanko suihkun ammeen pinnalle säätääksesi kiinnityspultteja kunnes suihkun ammeen pinta on tasainen. (Piirros 1) 2. Asenna viemäröinti Viemäriverkon putkistot ovat ammeen pohjan alapuolella, kiinnitä veden poistoputki viemäriin, tiivistä teipillä tai silikonitiivistysaineella. Varo taittamasta putkistoa. (Piirros 2) Tätä menetelmää voi käyttää kaikkien suihkun kylpyammeiden asennuksessa.

5 Piirros 1: Alaosa Piirros 2: Viemäröinti 3. HÖYRYKAAPIN KÄYTTÖOHJEET Asennusohjeet Roof cover = kansi, Roof lamp and roof shower tap = kattolamppu ja kattohana, Air extractor = tuuletin, Shower tap = suihkuhana, Shower tap holder = suihkuhanan pidike, Control panel = ohjaustaulu, Shower tap chain = suihkuhanan letku, Function adjuster = toimintojen säädin, Cool & Warm water controller = kylmän & lämpimän veden säädin, Flexible door = ovi, Feet massaging device = jalkahierontalaite, Soap box = saippualaatikko

6 Upper rail = yläkaide, Speaker = kaiutin, Towel pole = pyyhetanko, Mirror = peili, Round pole = pyöreä tanko, Massaging muzzle = hierontasuutin, Back plate = takalevy, Down rail = alakaide, Bathtub body = ammeen runko Sideainetta laitetaan huoneen ja ammeen liitoksiin. Asennuskuvat 1. Aseta huoneen runko oikeaan kohtaan ja kiinnitä 6*30 ruuveilla. 2. Siirrä lasiovi ammeeseen, kiristä lasin alumiinipuoli 4*20 kierteittävillä ruuveilla. 3. Aseta kansi runkoon ja kehykseen, kiinnitä 6*20 ruuveilla. Kaikkien höyrykaappien asennusohjeet vastaavat yllä olevaa kuvaa.

7 4. HÖYRYKAAPIN KÄYTTÖOHJEET Asennusohjeet Upper rail = yläkaide, Air extractor = tuuletin, Towel pole = pyyhetanko, Mirror = peili, Round pole = pyöreä tanko, Feet massaging device = jalkahierontalaite, Down rail = alakaide, Roof cover = kansi, Roof lamp and roof shower tap = kattolamppu ja kattosuihku, Speaker = kaiutin, Shower tap = suihkuhana, Control panel = ohjaustaulu, Shower tap holder = suihkuhanan pidike, Massaging muzzle = hierontasuutin, Shower tap chain = suihkuhanan letku, Fixed door = kiinteä ovi, Back plate = takalevy, Soap box = saippualaatikko, Shower basin = suihkuallas

8 Asennuskuvat Roof cover = kansi, roof = katto, room body = huoneen runko, shower basin = suihkuallas, glass door= lasiovi

9 5. HÖYRYKAAPIN KÄYTTÖOHJEET Roof cover = kansi, upper rail = yläkaide, air extractor = tuuletin, speaker = kaiutin, towel pole = pyyhekaide, mirror = peili, flexible door = ovi, feet massaging device = jalkahierontalaite, soap box = saippualaatikko, Roof lamp and roof shower tap = kattolamppu ja kattosuihku, lamp = lamppu, shower tap = suihkuhana, control panel = ohjaustaulu, shower tap holder = suihkuhanan pidike, round pole = pyöreä tanko, shower tap chain = suihkuhanan letku, massaging muzzle = hierova suutin, function adjuster = toimintojen säädin, cool & warm water controller = kylmän & lämpimän veden säädin, back plate = takalevy, waterfall tap = vesiputoushana, down rail = alakaide, bathtub body = runko

10 Roof cover = kansi, roof = katto, room body = huoneen runko, = bathtub body = ammeen runko

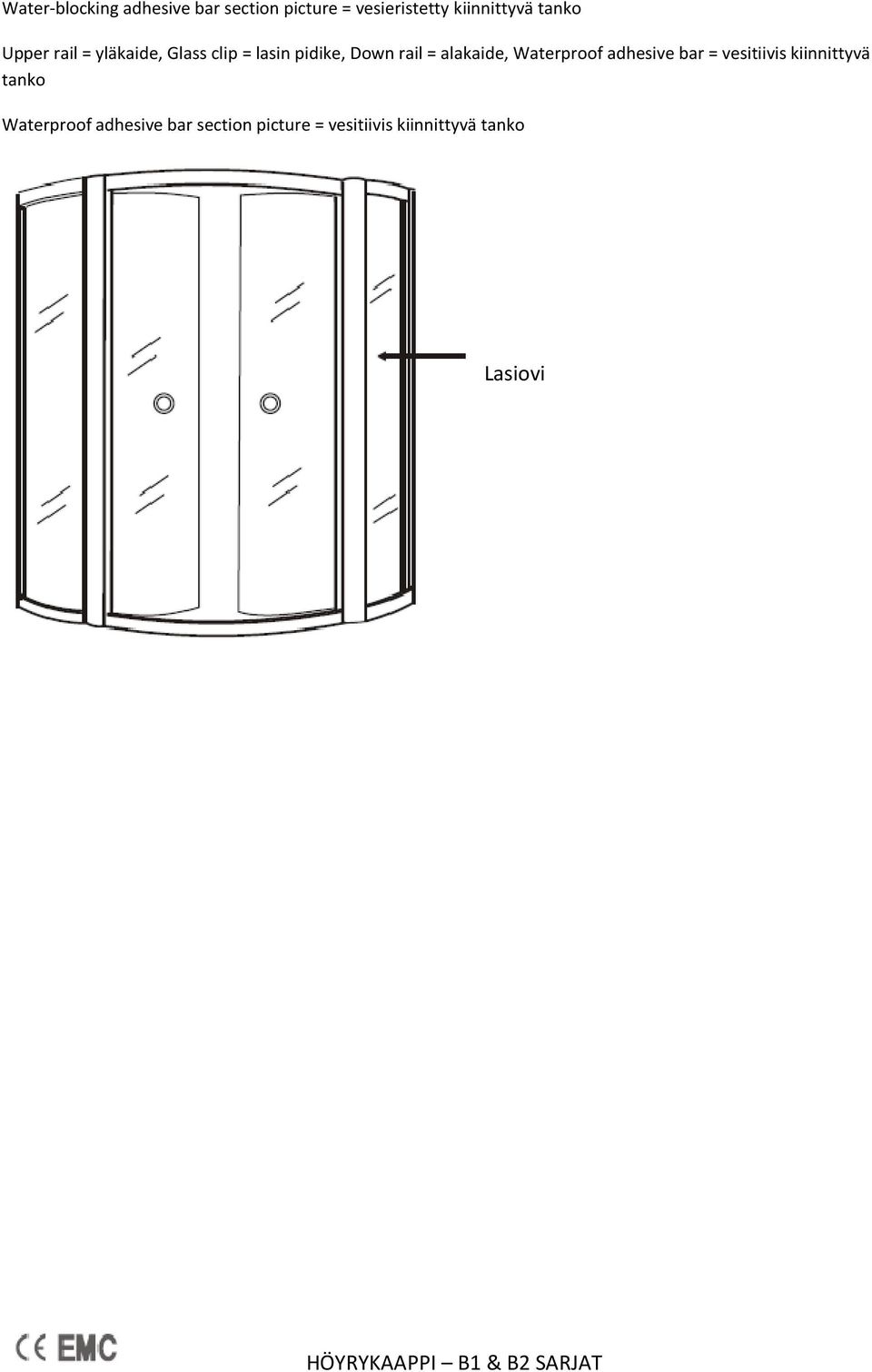

11 Water-blocking adhesive bar section picture = vesieristetty kiinnittyvä tanko Upper rail = yläkaide, Glass clip = lasin pidike, Down rail = alakaide, Waterproof adhesive bar = vesitiivis kiinnittyvä tanko Waterproof adhesive bar section picture = vesitiivis kiinnittyvä tanko Lasiovi

12 6. HÖYRYKAAPIN KÄYTTÖOHJEET Höyrykaapin kytkentäkaavio Höyrykaapin kytkentäkaavio Virtalähde: 230 V~ 50/60 Hz Rajoitus: 3 KW Virta: 13,1 A Vesitiiviys: IPX4 Iskunkestävä: 1 tyyppi Malli: BF500 Sulake 230 V~ 0,75 A, syöttö 230 V~, 0 3 -generaattori AC 12 V / 7 W, valo AC 12 V / 22 W, radioantenni, puhelinlinja, mikrofonilinja, tuuletin DC 12 V / 400 ma, lämpötilan havaitsin, ohjauspöytä, höyrymoottori, lämpösuojain, veden tuloputki, viemäri, kaiutin 8 Ω / 8 W Tekniikat ja parametrit voivat muuttua.

13 Höyrykaapin kaukosäätimen toiminnot 1. ON/OFF 2. Tuuletin 3. Sivuille suihkutus, kierto 4. Äänenvoimakkuuden säädin 5. Taajuuden vaihtaminen ja kanavan tallentaminen 6. Radio, CD 7. Hälytys 8. Valo, takavalo 9. Höyry 10. Äänenvoimakkuus Toiminnon muutos 12. Radiotaajuuden etsintä

14 7. HÖYRYKAAPIN KÄYTTÖOHJEET Ohjaustaulun kuvaus 1. ON/OFF tai puhelimen näppäin 3 2. Valo, takavalo tai puhelimen näppäin 2 3. Hälytys tai puhelimen näppäin 1 4. Kattosuihkutus tai puhelimen näppäin 6 5. Höyryn aika-asetus tai puhelimen näppäin 5 6. Höyryn aika-asetus tai puhelimen näppäin 4 7. Höyry tai puhelimen näppäin 9 8. Höyryn lämpötila-asetus tai puhelimen näppäin 8 9. Höyryn aika-asetus + puhelimen näppäin Tuuletin tai puhelimen näppäin # 11. CD tai puhelimen näppäin Radio tai puhelimen näppäin * 13. Radiotaajuuksien asetus 14. Radiokanavan vaihto

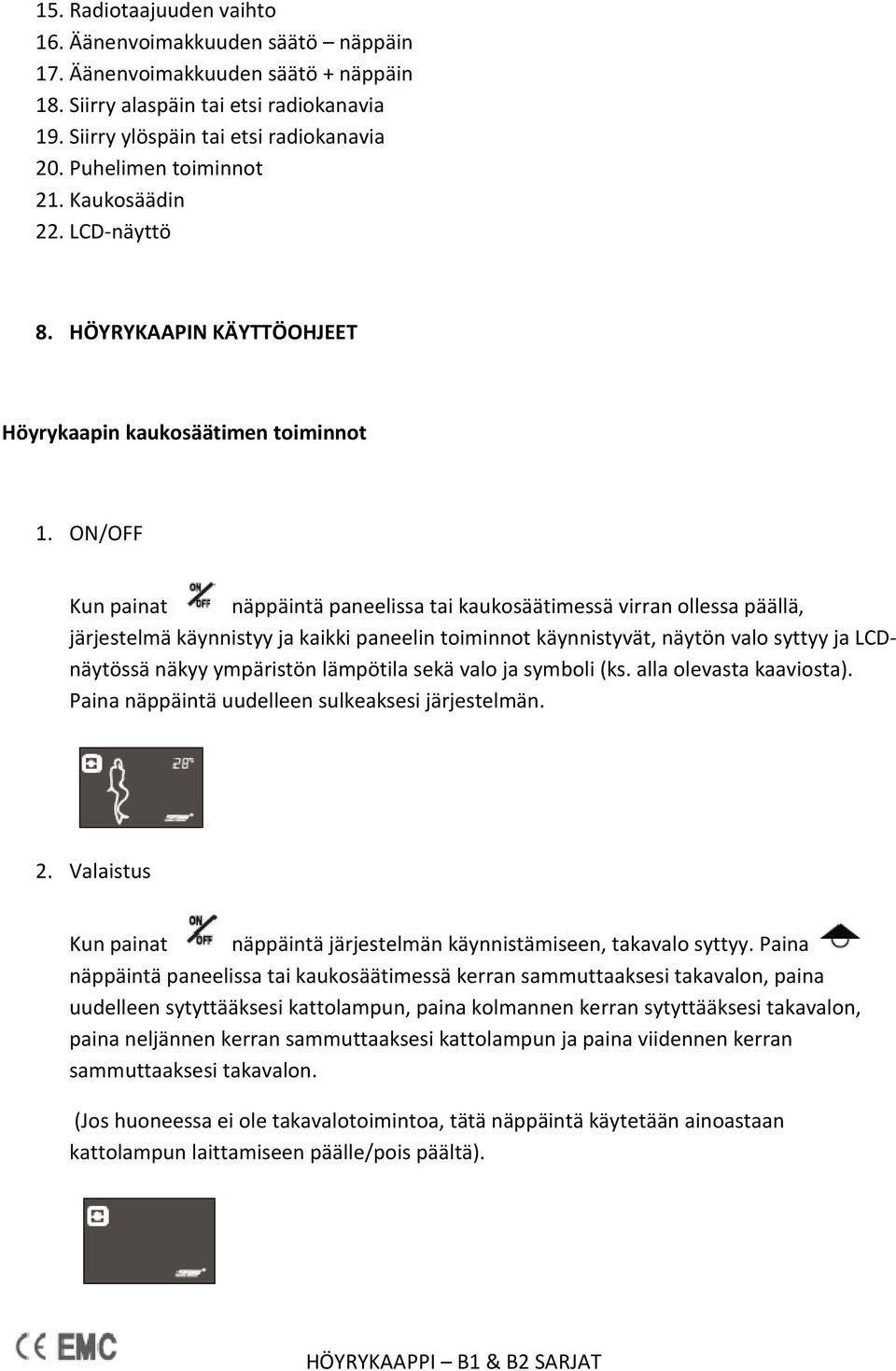

15 15. Radiotaajuuden vaihto 16. Äänenvoimakkuuden säätö näppäin 17. Äänenvoimakkuuden säätö + näppäin 18. Siirry alaspäin tai etsi radiokanavia 19. Siirry ylöspäin tai etsi radiokanavia 20. Puhelimen toiminnot 21. Kaukosäädin 22. LCD-näyttö 8. HÖYRYKAAPIN KÄYTTÖOHJEET Höyrykaapin kaukosäätimen toiminnot 1. ON/OFF Kun painat näppäintä paneelissa tai kaukosäätimessä virran ollessa päällä, järjestelmä käynnistyy ja kaikki paneelin toiminnot käynnistyvät, näytön valo syttyy ja LCDnäytössä näkyy ympäristön lämpötila sekä valo ja symboli (ks. alla olevasta kaaviosta). Paina näppäintä uudelleen sulkeaksesi järjestelmän. 2. Valaistus Kun painat näppäintä järjestelmän käynnistämiseen, takavalo syttyy. Paina näppäintä paneelissa tai kaukosäätimessä kerran sammuttaaksesi takavalon, paina uudelleen sytyttääksesi kattolampun, paina kolmannen kerran sytyttääksesi takavalon, paina neljännen kerran sammuttaaksesi kattolampun ja paina viidennen kerran sammuttaaksesi takavalon. (Jos huoneessa ei ole takavalotoimintoa, tätä näppäintä käytetään ainoastaan kattolampun laittamiseen päälle/pois päältä).

16 3. Tuuletin Painamalla näppäintä paneelissa tai kaukosäätimessä käynnistät tuulettimen, jolloin LCD-näytöllä näkyy tuulettimen symboli. Painamalla näppäintä uudelleen sammutat tuulettimen. 4. Höyry Painamalla näppäintä paneelissa tai kaukosäätimessä käynnistät höyryn, LCD-näytöllä näkyy höyryn symboli ja ympäristön lämpötila järjestelmän ollessa käynnissä. Järjestelmän oletusaika on 45 minuuttia ja lämpötila enimmillään 45 C. Jos järjestelmässä ei ole tarpeeksi vettä, höyryä ei voi käynnistää ja LCD:llä vilkkuu höyryn off-merkki ja vesi vähissä -merkki. Paina näppäintä uudelleen sammuttaaksesi höyryn. 5. Höyryn lämpötila ja aika-asetukset Painamalla tai näppäintä kerran pääset höyryn lämpötila-asetuksiin, painamalla tai näppäintä uudelleen pääset aika-asetuksiin. Kun höyryaika on täynnä tai ympäristön lämpötila saavuttaa asetusarvon, höyry lakkaa toimimasta automaattisesti. 6. Suihkutus Paina näppäintä paneelissa tai kaukosäätimessä kerran aloittaaksesi suihkutuksen, painamalla uudestaan siirryt keskiosan suihkutukseen, painamalla kolmannen kerran siirryt alaosan suihkutukseen, painamalla neljännen kerran käynnistät ylä-, keski- ja alaosan kiertosuihkun, painamalla viidennen kerran siirryt ylhäältä päin tulevaan suihkutukseen. Sammuta toiminto painamalla näppäintä kuudennen kerran.

17 7. Kaiutin Paina näppäintä paneelissa tai kaukosäätimessä käynnistääksesi radiotoiminnon ja LCD-näytöllä näkyy tämänhetkinen kanava. Painamalla näppäintä kerran pääset kanavan valinta-asetuksiin. Painamalla ja alaspäin. Kanavien asteikko on Painamalla näppäimiä voit siirtyä kanavilla ylös- näppäintä voit etsiä kanavia manuaalisesti, painamalla näppäintä puolen sekunnin ajan saavutat automaattisen haun. Painamalla näppäintä tallennat taajuuden. Kun painat näppäintä paneelissa tai kaukosäätimessä, järjestelmä siirtyy CD:n syöttöasetukseen ja LCD-näytöllä näkyy kirjaimet CD. 8. Äänenvoimakkuuden säätö Kaiuttimen ollessa päällä (radio- tai CD-tila), voit säätää äänenvoimakkuutta painamalla tai 9. Puhelin näppäintä paneelissa tai kaukosäätimessä. Kun puhelin soi järjestelmän ollessa toiminnassa, kaiutin menee pois päältä. Painamalla näppäintä paneelissa soiminen lakkaa ja siirryt vastaanottoasetukseen, LCD-näytöllä näkyy puhelimen merkki. Paina näppäintä uudelleen lopettaaksesi puhelun. Painamalla näppäintä ilman tulossa olevaa puhelua siirryt soittotilaan. 10. Hälytys Hätätilassa paina näppäintä paneelissa tai kaukosäätimessä, jolloin kaiutin pirisee ja LCD-näytöllä vilkkuu hälytyssymboli. Tällöin höyry ja muut toiminnot lakkaavat lukuun ottamatta valoa, takavaloa ja tuuletinta. Painamalla näppäintä sammutat hälytyksen.

18 11. Otsoni Viisi minuuttia järjestelmän sammutuksen jälkeen huoneen otsonitoiminto käynnistyy automaattisesti ja sammuu 15 minuutin sisällä. Sen jälkeen tuuletin toimii 10 minuutin ajan. 9. HÖYRYKAAPIN KÄYTTÖOHJEET Osat Voit säätää suihkun korkeutta. Eri toimintojen säädin. Kylmän ja lämpimän veden säädin, h tarkoittaa kuumaa, c kylmää. Kääntämällä hanaa voit säätää itsellesi sopivan lämpötilan. Jalkahieronta

19 10. HÖYRYKAAPIN KÄYTTÖOHJEET Korjausvinkit Vika Syy Ratkaisu Virrankatkaisija on sammuttanut Tarkista ja käynnistä virta virran, virtalähdettä ei ole kytketty, sähkökaapin virtalähde ei toimi normaalisti. Virtahäiriö Liitännät sähkökaapin ja Tarkista ja yhdistä näyttölaatikon välillä eivät ole oikein Sähkökaapin sulake on palanut Vaihda sulake ja yritä uudelleen Näyttölaatikko on vaurioitunut Vaihda näyttölaatikko ja yritä uudelleen Toiminto on saatavilla, Liitännät sähkökaapin ja Tarkista ja yhdistä mutta ei näy ruudulla näyttölaatikon välillä eivät ole oikein Näyttölaatikko on viallinen Vaihda näyttölaatikko ja yritä uudelleen Ei valoa Liitännät sähkökaapin ja lampun Tarkista ja yhdistä välillä eivät ole oikein Lamppu on viallinen Vaihda lamppu Liitäntähäiriöt Sähkökaapin ja näyttölaatikon välillä tapahtunut katkaisu ON -tilassa Tarkista näyttölaatikon ja sähkökaapin liitännät ja käynnistä uudelleen Sähkökaapin ja näyttölaatikon liitäntä heikko Tarkista sähkökaapin ja näyttölaatikon liitännät Pumpun käynnistyshäiriö Radio mykkä Ei ääntä Vesipumpulla ei ole virtaa Pumppu ei toimi veden puutteen vuoksi Juoksupyörä ei toimi Näyttölaatikon painikkeiden käyttö epäonnistuu Virtapiirihäiriö Kanavan tai äänenvoimakkuuden säätönäppäin ei ole päällä Ei signaalia Säätötila ei vaihdu CD-tilaan CD-soittimessa ei ole virtaa Tarkista vesipumpun moottorin virtalähdekytkennät Tarkista vedentason anturin liitännät Puhdista tai vaihda juoksupyörä Vaihda uusi näyttölaatikko ja yritä uudelleen Käynnistä ja tarkista virtapiiri Käynnistä kanava ja säädä äänenvoimakkuutta Heikko vastaanotto tai voimakas häiriö, irrota antenni Säätötila vaihtuu CD-tilaan Tarkista CD-soittimen virtalähde Puhelin mykkä Puhelinlinjan löysä liitäntä Tarkista johdot ja korjaa vika Kaiutin tukossa Poista varret

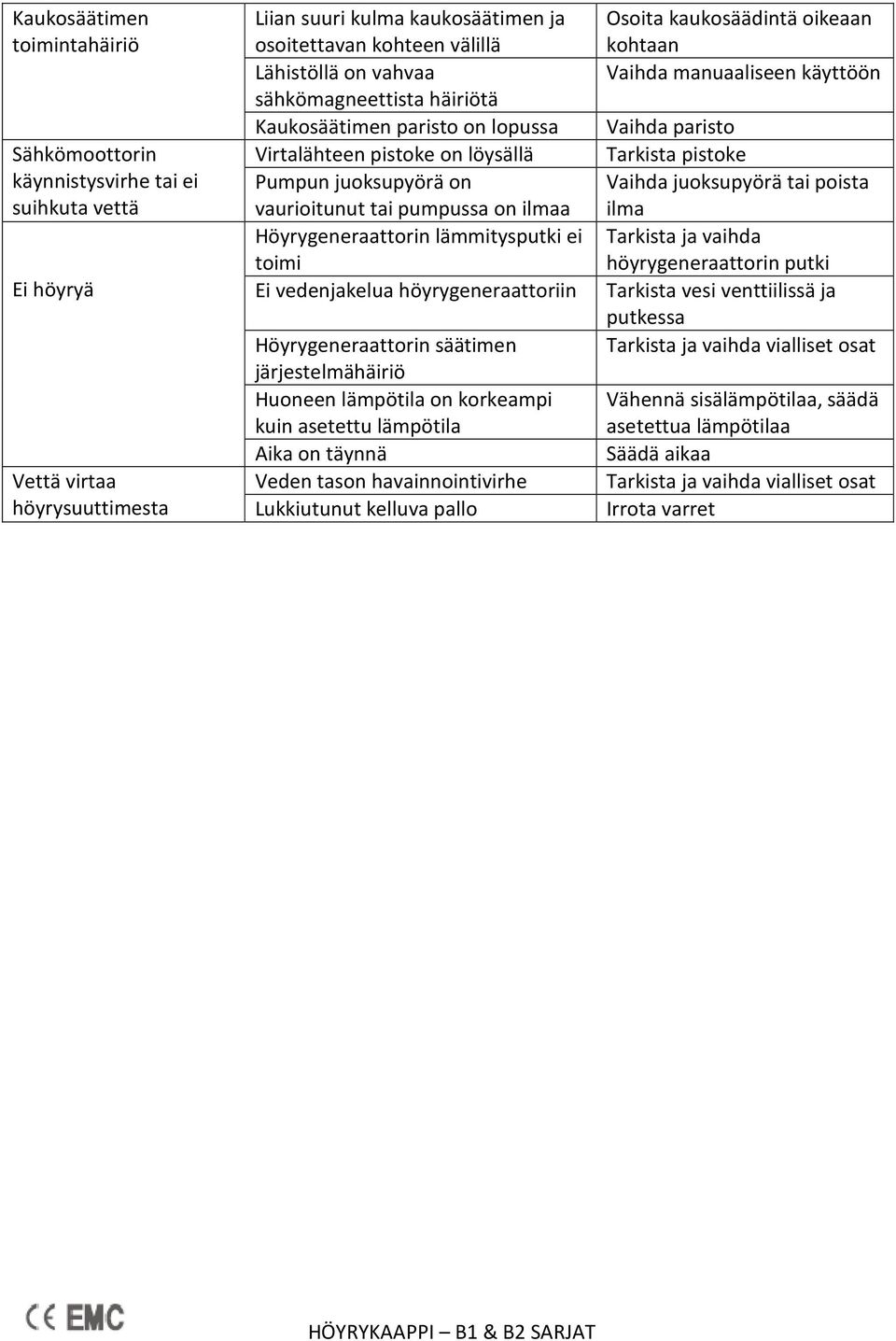

20 Kaukosäätimen toimintahäiriö Sähkömoottorin käynnistysvirhe tai ei suihkuta vettä Ei höyryä Vettä virtaa höyrysuuttimesta Liian suuri kulma kaukosäätimen ja osoitettavan kohteen välillä Osoita kaukosäädintä oikeaan kohtaan Lähistöllä on vahvaa Vaihda manuaaliseen käyttöön sähkömagneettista häiriötä Kaukosäätimen paristo on lopussa Vaihda paristo Virtalähteen pistoke on löysällä Tarkista pistoke Pumpun juoksupyörä on Vaihda juoksupyörä tai poista vaurioitunut tai pumpussa on ilmaa ilma Höyrygeneraattorin lämmitysputki ei Tarkista ja vaihda toimi höyrygeneraattorin putki Ei vedenjakelua höyrygeneraattoriin Tarkista vesi venttiilissä ja putkessa Höyrygeneraattorin säätimen Tarkista ja vaihda vialliset osat järjestelmähäiriö Huoneen lämpötila on korkeampi Vähennä sisälämpötilaa, säädä kuin asetettu lämpötila asetettua lämpötilaa Aika on täynnä Säädä aikaa Veden tason havainnointivirhe Tarkista ja vaihda vialliset osat Lukkiutunut kelluva pallo Irrota varret
