TI-Nspire -teknologia Versio 3.0 Julkaisutiedot

Transkriptio

1 TI-Nspire -teknologia Versio 3.0 Julkaisutiedot Julkaisutiedot 1

2 Seloste Kiitos, että olet päivittänyt TI-Nspire -tuotteesi versioon 3.0. Tämä julkaisutietojen versio sisältää päivitykset seuraaviin tuotteisiin: TI-Nspire -kämmenlaitteen käyttöjärjestelmä, versio 3.0 TI-Nspire CAS -kämmenlaitteen käyttöjärjestelmän versio 3.0 TI Nspire Teacher Software -versio 3.0 TI Nspire CAS Teacher Software -versio 3.0 TI Nspire Student Software -versio 3.0 TI Nspire CAS Student Software -versio 3.0 Näiden julkaisutietojen on tarkoitus auttaa TI-Nspire-tuotteita aiemmin käyttäneitä käyttäjiä päivittämään TI-Nspire-kämmenlaitteet ja/tai tietokone-ohjelmistot versioon 3.0. Nämä tiedot kertovat käyttäjälle, mitä muutoksia tähän uusimpaan versioon 3.0 on tehty. Varmista, että päivität kaikki TI-Nspire-tuotteesi niiden uusimpaan versioon, jotta voit täysin hyödyntää uusia ominaisuuksia ja parannuksia. On suositeltavaa päivittää pöytäkoneen ohjelmiston ennen kämmenlaitteen käyttöjärjestelmän päivittämistä. Ohjeet TI-Nspire- tai TI-Nspire CAS -kämmenlaitteen tai ohjelmiston päivittämiseen on linkitetty alla: Yksittäiset kämmenlaitteet ja ohjelmisto Samanaikaiset ja monen käyttäjän ohjelmistolisenssit Julkaisutiedot 2

3 Hakemisto 1. Uudet TI-Nspire CX- ja TI-Nspire CX CAS -kämmenlaitteet Vernier DataQuest App for TI-Nspire TI-Nspire -kämmenlaitepäivitykset Perusnäyttö 6 4. Tietokoneohjelmiston päivitykset Käyttöliittymän uudistus 6 Asiakirjojen työkalulaatikko Kuvan lisääminen Lihavointiasetus TI-Nspire CX- ja TI-Nspire CX CAS TI-SmartView -näppäimistöt Matemaattiset parannukset Täsmälliset lukuarvot kuvaajissa ja geometriassa Täydennä neliöjuuri Tilastojen parannukset Differentiaaliyhtälöiden kuvaaminen D-kuvaaminen Julkaisutyökalut PublishView -ominaisuus Vienti verkkoon ja TI-Nspire Document Playeriin 23 Julkaisutiedot 3

4 1. Uudet TI-Nspire CX- ja TI-Nspire CX CAS -kämmenlaitteet TI-Nspire CX- ja TI-Nspire CX CAS -kämmenlaitteet ovat TI-Nspir-tuoteperheen uusimmat tulokkaat. Nämä uudet kämmenlaitteet hyödyntävät korkean resoluution taustavalaistua värinäyttöä ja ne ovat uutta, ohutta mallia. TI-Nspire CX -kämmenlaite TI-Nspire CX CAS -kämmenlaite TI-Nspire CX- ja TI-Nspire CX CAS -kämmenlaitteet ovat yhteensopivia edellisten napsautus- tai kosketuslevyä käyttävien TI-Nspire-kämmenlaiteversioiden kanssa. Napsautus-/kosketuslevyn avulla TI-Nspire-kämmenlaitteessa luodut asiakirjat voidaan siirtää TI-Nspire CX -kämmenlaitteeseen ja päinvastoin (kaikkien kämmenlaitteiden tulee käyttää käyttöjärjestelmäversiota 3.0). Näppäimistön asettelu vastaa kosketuslevyllä varustetun TI-Nspire-kämmenlaitteen näppäimistöasettelua. TI-Nspire CX -kämmenlaitteet saavat käyttövoimansa sisäänrakennetusta TI-Nspire -akusta. Voit ladata akun kytkemällä TI-Nspire CX -kämmenlaitteen verkkolaitteeseen (toimitetaan mukana USA:n/Kanadan vähittäismyyntipakkauksessa), kytkemällä TI-Nspire CX -kämmenlaitteen tietokoneeseen tai käyttämällä TI-Nspire- tai TI-Nspire CX Docking Station -telakointiasemaa. 2. Vernier DataQuest App for TI-Nspire Vernier DataQuest App for TI-Nspire tarjoaa erityisympäristön tiedonkeräykseen ja -analyysiin. Sovelluksessa on kolme päänäyttöä: Mittari, kaavio ja taulukko. Julkaisutiedot 4

5 Mittarinäkymä Kuvausnäkymä Taulukkonäkymä Sovellus tukee kaikkia samoja Vernier-tiedonkeräysantureita, joita TI-Nspire tuki aiemmin, ja tämän lisäksi se lisää tuen uusille antureille, kuten Vernier Photogate ja Microphone. DataQuest-sovellus tukee myös monen anturin tiedonkeräystä, kun käytössä on TI-Nspire -laboratorioteline. Muiden sovelluksen uusien ominaisuuksien ansiosta voit piirtää datakuvaajan ennusteen ja sulkea pois (tai sivuuttaa) ajosta dataa, jonka haluat jättää ulos analyysista. Tiesitkö, että aina kun käytät tiedonkeräysanturia, luodaan muuttuja, joka assosioidaan kyseiseen anturiin? Kun esimerkiksi liität lämpötila-anturin, luodaan automaattisesti muuttuja nimeltä meter.temperature. Tämän avulla voit linkittää anturin lukeman toisiin objekteihin TI-Nspireasiakirjan sisällä. Kaikki anturimuuttujien nimet noudattavat muotoa meter.<anturi>. Alla olevassa esimerkissä lämpömittarin mercury on linkitetty lämpötila-anturin lukemaan, niin että se tarjoaa ylimääräisen graafisen kuvauksen. Julkaisutiedot 5

6 3. TI-Nspire -kämmenlaitepäivitykset 3.1 Perusnäyttö Perusnäyttö on edelleen TI-Nspire-kämmenlaitteiden aloituspiste. Uudet TI-Nspire-sovellusten kuvakkeet tarjoavat nopean pääsyn mihin tahansa sovellukseen, mukaan lukien uuteen Vernier DataQuest App for TI-Nspire -sovellukseen. 4. Tietokoneohjelmiston päivitykset 4.1 Käyttöliittymän uudistus Asiakirjojen työkalulaatikko TI-Nspire-tietokoneohjelmistolle on annettu uusi ilme ja tuntuma tässä versiossa. Vasemmalla olevaa ikkunaa kutsutaan nyt Asiakirjojen työkalulaatikoksi. Julkaisutiedot 6

7 Asiakirjojen työkalulaatikon sisältö on seuraava: Sovellusvalikko kaikkien sovellusten (kuvaajat, geometria, data ja tilastot jne.) valikot löytyvät nyt Asiakirjojen työkalulaatikosta. Kuvakenäkymä asiakirjan sisältämien sivujen pikkukuvanäkymä TI-SmartView TI-Nspire-näppäimistö tai TI-Nspire-kämmenlaitteen emulaattori Apuohjelmat matemaattiset mallit, symbolit, luettelo, matemaattiset operaattorit, yksikkömuunnokset ja kirjastot löytyvät täältä Sisältöselain voit etsiä sen avulla tiedostoja tietokoneeltasi tai liitetyltä TI-Nspirekämmenlaitteeltasi; voit myös raahata tiedostoja sen avulla liitettyyn TI-Nspire-kämmenlaitteeseen tai avata tietokoneellasi tiedoston, joka sijaitsee kämmenlaitteellasi 4.2 Kuvan lisääminen Käyttäjät voivat nyt lisätä kuvia tiettyihin sovelluksiin TI-Nspiren sisällä. Seuraavat sovellukset tukevat kuvia: Kuvaajat koordinaattitason taustakuvana Geometria geometria-alueen taustakuvana Data ja tilastot sovelluksen taustakuvana Muistiinpanot kuvana rivitettynä tekstin kanssa Julkaisutiedot 7

8 John Foxx/Stockbyte/Thinkstock istockphoto/thinkstock Hemera/Thinkstock Kysymyssovellus (saatavana ainoastaan TI-Nspire Teacher Software- ja TI-Nspire CAS Teacher Software -ohjelmistoissa) osana kysymystä tai osana monivalintavastausta Lisää kuva yhteen yllä mainituista sovelluksista valitsemalla Lisää-valikkoa ja sitten Kuva (Huomautus: jotta kuva voidaan valita, kohdistimen tulee olla alueella, joka voi ottaa kuvan). Seuraavassa esimerkkejä TI-Nspire-sovelluksiin lisätyistä kuvista: Kuvaajat Geometria Data ja tilastot Muistiinpanot Julkaisutiedot 8

9 Kysymyssovellus, jossa kuvia lisätty vastausvaihtoehtoihin Kuvat voidaan esittää TI-Nspire-kämmenlaitteissa (joissa on käytössä 3.0 tai uudempi käyttöjärjestelmä) mutta niitä ei voida lisätä kämmenlaitteella oleviin asiakirjoihin. Sinun tulee käyttää pöytäkoneen ohjelmistoa lisäämään kuvia asiakirjoihin. TI-Nspire tukee bmp-, jpeg-, jpg- ja png-tiedostomuodon kuvia. TI-Nspire Teacher Softwaren ja TI-Nspire Student Softwaren mukana toimitetaan monia kuvia, joita voit käyttää asiakirjoissasi. Asennettuasi TI-Nspire Teacher Softwaren tai Student Softwaren löydät esiladatut kuvat osoitteesta: Mac: Tiedostot\TINspire\Kuvat PC: Omat tiedostot\tinspire\kuvat 4.3 Lihavointiasetus Tiedostojen esittämistä luokkahuoneessa helpottaa uusi lihavoinnin säätötoiminto, joka näkyy tietokonetilassa näytön oikeassa alanurkassa. Lihavoinnin skaalaus lisää tai vähentää viivojen ja tekstin paksuutta. Alla oleva esimerkki näyttää saman asiakirjan ohjelmiston ollessa alimmassa lihavointiasetuksessa ja korkeimmassa lihavointiasetuksessa. Julkaisutiedot 9

10 Alin lihavointiasetus Korkein lihavointiasetus 4.4 TI-Nspire CX- ja TI-Nspire CX CAS TI-SmartView -näppäimistöt Uudet TI-Nspire CX- ja TI-Nspire CX CAS TI-SmartView -näppäimistöt on lisätty TI-Nspireohjelmistoon, niin että ne vastaavat kaikkia TI-Nspire-kämmenlaitteen valintoja. TI-Nspire Teacher Software -ohjelmistossa on myös mahdollista esittää koko kämmenlaite TI-SmartView-välilehdessä. Valitse näytettävä näppäimistö napsauttamalla valikkoa Asiakirjojen työkalulaatikon TI-SmartViewvälilehdellä: Valikon avulla voit valita haluamasi näppäimistömallin ja sen ulkonäön. Tässä julkaisussa on mahdollista esittää näppäimistö sen normaalitilassa, korkean kontrastin kuvana tai ääriviivoina. Nämä vaihtoehdot voivat tarjota näppäimistön, jonka käyttäjät näkevät helpommin. Julkaisutiedot 10

11 TI-Nspire CX -näppäimistö Normaali TI-Nspire CX -näppäimistö Korkea kontrasti TI-Nspire CX -näppäimistö Ääriviiva 5. Matemaattiset parannukset 5.1 Täsmälliset lukuarvot kuvaajissa ja geometriassa Pistekoordinaatit voivat olla täsmällisiä arvoja. Rationaaliluvut TI-Nspire-teknologiassa Rationaali- ja irrationaaliluvut TI-Nspire CAS -teknologiassa Tämä tarjoaa paremman mahdollisuuden tutkia funktioita ja kuvaajia sekä visualisoida murto- ja irrationaalilukuja, esim. numerorivillä. Myös Ikkuna-asetusten parametrit Min, Max ja Asteikko voivat olla täsmällisiä rationaalilukuja sekä irrationaalilukuja TI-Nspire CAS -teknologiassa. Koordinaattijärjestelmää voidaan muokata esimerkiksi esittämään kiinnostavat pisteet kuvaajalla. Täsmälliset arvot koordinaattipisteissä Täsmälliset arvot ikkuna-asetuksissa Julkaisutiedot 11

12 5.2 Täydennä neliöjuuri TI-Nspire CAS -teknologian CAS-ohjelmistoalusta käyttää uutta CAS-komentoa lausekkeen tai yhtälön neliöjuuren laskemiseen, jossa ensimmäinen argumentti on toista astetta suhteessa toiseen argumenttiin. Sen syntaksi on seuraava: completesquare(lauseke tai yhtälö, Var) completesquare(lauseke tai yhtälö, Var potenssiin ) completesquare(lauseke tai yhtälö, Var1, Var2, [, ]) 5.3 Tilastojen parannukset TI-Nspire -teknologia toimii datan kanssa kahdella tavalla: Raakadata: jossa jokainen yksilö kirjataan, Esimerkiksi oppilasluokka, jossa jokainen kirjoitti ylös hiustenvärinsä: vaalea, vaalea, punainen, ruskea, ruskea, ruskea, musta, musta, musta, musta Yhteenvetodata: jossa data saadaan yhteenvedetyssä muodossa, Esimerkiksi, taajuustaulukot, jakaumat tai kuukausittainen sademäärä. Julkaisutiedot 12

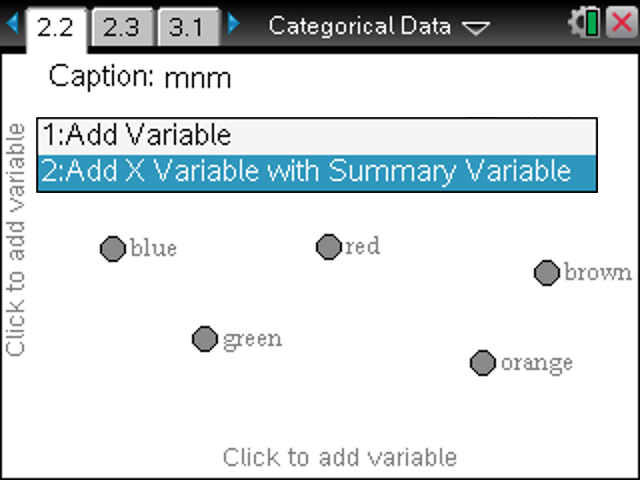

13 Voit kuvata suoraan Listat ja taulukot -sovelluksesta käyttämällä pikakuvaajaa raakadataa varten ja yhteenvetokaaviota yhteenvetodataa varten. Jos luot kuvaajan Data ja tilastoista, napsauttamalla kohtaa Lisää muuttuja napsauttamalla saat listan käytettävissä olevista datamuuttujista/-listoista ja dataa käsitellään raakadatana tai kategorioina. Ctrl+Menu (kämmenlaite) tai hiiren oikean painikkeen napsautus (ohjelmisto) antaa mahdollisuuden lisätä muuttuja yhteenvetomuuttujana. Napsauta Ctrl+Menu tai hiiren oikean painikkeen napsautus Suuri osa sanoma- ja aikakauslehtien, verkkosivujen, kyselyiden jne. sisältämästä datasta on kategorista dataa. TI-Nspire -teknologia sisältää välineen kategorisen datan helppoon visualisointiin piste-, pylväs- ja/tai ympyräkaavioiksi. Kaavioiden lajittelu/järjestäminen voidaan tehdä rvoihin tai aakkosjärjestykseen perustuvan datan antojärjestyksen mukaisesti tai jopa mahdollista manuaalisesti raahaamalla kategorioita. Mikäli kullekin kategorialle on saatavana useita arvoja esim. vuoden mukaan muuttujia voidaan lisätä tai jakaa helposti. Julkaisutiedot 13

14 Kategoristen kaavioiden lajittelu Painamalla Ctrl+Menu (kämmenlaite) tai hiiren oikeaa painiketta (ohjelmisto) taulukon päällä saat seuraavat lajitteluvaihtoehdot: Listajärjestys (oletus) Arvojärjestys Aakkosjärjestys Jos haluat muuttaa järjestystä manuaalisesti, voit raahata kategorian, siirtää sitä muualle ja pudottaa sen haluttuun järjestykseen. Ctrl+Menun (kämmenlaite) tai hiiren oikean painikkeen (ohjelmisto) painaminen taulukon päällä antaa myös mahdollisuuden esittää kaikki merkinnät: Paina Ctrl+Menu (kämmenlaite) tai hiiren oikeaa painiketta (ohjelmisto) taulukon kohdalla ja poista merkinnät taulukosta valitsemalla Piilota kaikki merkinnät. Julkaisutiedot 14

15 Muuttujien lisääminen Raakadata: Kyselytulokset Kun olet lisännyt tai kuvannut ensimmäisen X-muuttujan Kysymys 1 napsauta hiiren oikealla painikkeella tätä X muuttujaa, valitse Lisää X-muuttuja ja lisää toinen Kysymys 2. Yhteenvetodata: Myyntiluvut Kun olet lisännyt tai kuvannut yhden Y-muuttujan y2009 napsauta hiiren oikealla painikkeella tätä Y-muuttujaa ja valitse Lisää Y-yhteenvetomuuttuja ja lisää toinen y2010. Julkaisutiedot 15

16 Jakaminen kategorian mukaan Edellisen datan kohdalla Automyynnin lukumäärät samaa kaavio voidaan kuvata jakamalla kategoriat muuttujan perusteella; tässä tapauksessa vuoden mukaan. Seuraava kaavio esittää myyntiluvut vuosille 2009 ja Julkaisutiedot 16

17 Voit jakaa kategorian mukaan painamalla Ctrl+Menu (kämmenlaite) tai hiiren oikealla painikkeella (ohjelmisto) jo lisättyä X-muuttujaa ryhmä valitse Jaa kategoriat muuttujan mukaan ja valitse sitten muuttuja, joka sisältää muuttujat, joihin jaetaan vuosi. Poista jako painamalla Ctrl+Menu (kämmenlaite) tai hiiren oikealla painiketta (ohjelmisto) X-muuttujan antoalueen kohdalla ryhmä / y ja valitse Poista jakomuuttuja. 5.4 Differentiaaliyhtälöiden kuvaaminen Differentiaaliyhtälöiden kuvaaminen sallii dynaamisten prosessien tutkimisen (esim. populaation evoluutio, pörssimarkkinoiden nousu ja lasku) ratkaisematta differentiaaliyhtälöä, esittäen järjestelmän algebrallisesti. Julkaisutiedot 17

18 Uusi 2D-kuvaustyypin differentiaaliyhtälön ansiosta on mahdollista kuvata vektori- ja suuntakenttiä, jotka sieventävät differentiaaliyhtälön ratkaisut. Käyttäjä voi valita Eulerin ja Runge-Kuttan ratkaisumenetelmän välillä. (Monien) alkuehtojen perusteella voidaan visualisoida tiettyjä ratkaisuja. Alkuehto voidaan raahata koordinaattitasolle ja asianmukainen ratkaisu päivittyy automaattisesti. Kuvaajatyyppi differentiaaliyhtälö voidaan yhdistää muihin 2D-kuvaajatyyppeihin samassa koordinaattijärjestelmässä. Differentiaaliyhtälön kuvaaja on saatavana kaikissa TI-Nspire-kämmenlaite- ja ohjelmistoteknologioissa. Julkaisutiedot 18

19 5.5 3D-kuvaaminen 3D-kuvausikkuna on saatavana kuvaajasovelluksessa. Sen avulla on mahdollista kuvata pintoja, jotka voidaan määrittää z f ( x, y ). Tämä näyttö tarjoaa välineet seuraaville tutkimuksille: Pintojen tutkiminen kiertämällä kuvaajaa manuaalisesti (nuolinäppäinten avulla) tai automaattisesti (painamalle A -näppäintä) Silmän (pintojen tarkastelukulman) manuaalinen määrittäminen Painamalla x, y tai z saadaan näkymä, joka perustuu yz-, xz- tai xy-orientaatioon Pinnan risteyskohdan tutkiminen tason Z kanssa = vakio Useiden pintojen kuvaaminen yhdessä koordinaattijärjestelmässä, joka tarjoaa näkymän niiden risteyskohdasta Kartion ja tason risteyskohdan tutkiminen kartioleikkaukset Animaatioiden luominen liukusäätimien avulla z1( x, y) 12cos 3 x y x y 2 2 Alueasetuksia voidaan muuttaa seuraavalla tavalla: Julkaisutiedot 19

20 3D-kuvaajassa on on seuraavat määritykset, joita voidaan muokata: Formaatti: Määrittää, miten kuvaaja esitetään Pinta + lanka Vain pinta Vain lanka X-resoluutio ja Y-resoluutio: Määrittää x- ja y-suuntien resoluutiot. Näiden määritysten hyväksyttäviä arvoja ovat TI-Nspire -tietokoneohjelmistossa ja 2 21 TI-Nspire-kämmenlaitteilla. Julkaisutiedot 20

21 Läpinäkyvyys: Määrittää kuvaajan läpinäkyvyystason. Tämän määrityksen hyväksyttäviä arvoja ovat Varjostus: Määrittää kuvaajan käyrien valkotason varjostuksen. Tämän määrityksen hyväksyttäviä arvoja ovat Julkaisutyökalut Julkaise ja jaa TI-Nspire-asiakirjoja ennennäkemättömän helposti. 6.1 PublishView -ominaisuus Uusi PublishView sallii sinun luoda interaktiivisen taulukon käyttämällä TI-Nspire-sisältöä. Taulukko voidaan määrittää kuten tavallinen paperiarkki sisältämään interaktiivisia TI-Nspire-sovelluksia, muotoiltua tekstiä, videoita ja kuvia. PublishView-tiedostot tallennetaan eri muodossa (*.tnsp) kuin normaalit TI-Nspire-tiedostot (*.tns). TNS-tiedosto voidaan muuntaa PublishView-muotoon ja päinvastoin. PublishView-asiakirjaan lisäämääsi sisältöä, jota ei ole tuettu TNS-asiakirjassa (kuten vapaasti kelluvat kuvat ja muotoiltu teksti), ei kuitenkaan muunneta. Julkaisutiedot 21

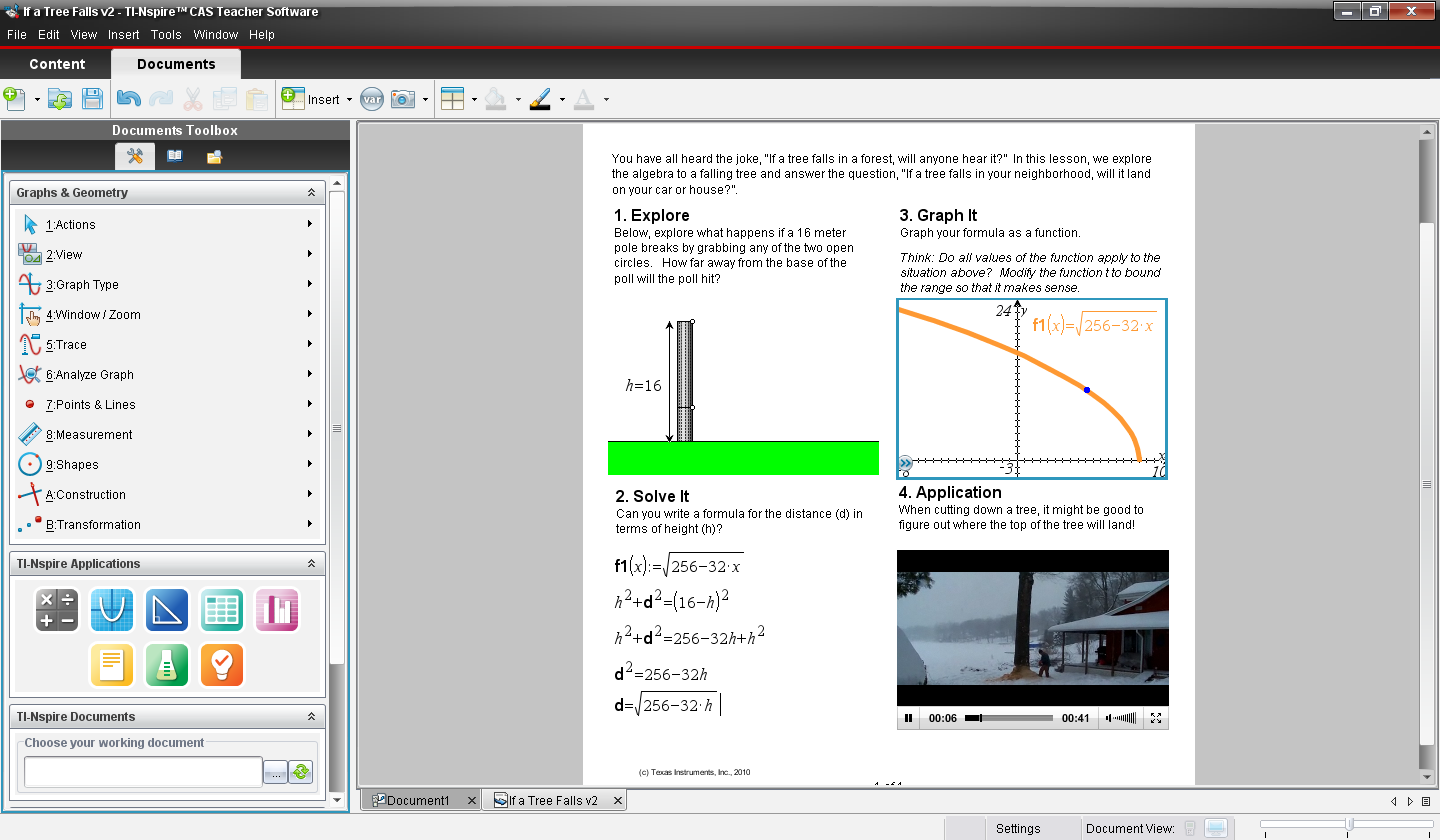

22 Yllä oleva kuva esittää uuden PublishView -asiakirjan ohjelmistoasettelun. Huomaa, että näytön vasemmalla puolella oleva asiakirjojen työkalulaatikko esittää nyt kuvakkeet kaikista TI-Nspire-sovelluksista. Voit vetää ja pudottaa näitä kuvakkeita asiakirjasivulla lisäämään uusia sovelluskopioita minne tahansa sivulla. Lisäksi voit valita olemassa olevan TI-Nspire-asiakirjan käyttääksesi uudelleen sen sivuja. Tartu olemassa olevan asiakirjan näkymään ja vedä se myös uudelle PublishView-sivulle. Alla on esimerkki PublishView-asiakirjasta, joka hyödyntää multimediaa yhdessä TI-Nspire-sovellusten kanssa. Julkaisutiedot 22

23 6.2 Vienti verkkoon ja TI-Nspire Document Playeriin Voit nyt viedä minkä tahansa TI-Nspire-asiakirjan (*.TNS tai *.TNSP) HTML:ään, niin että sitä voidaan tarkastella ja tutkia verkossa. Löydät Tiedosto-valikosta vaihtoehdot Vie verkkosivu tai Vie HTML leikepöydälle. Valitsemalla Vie verkkosivu voit luoda HTML-sivun, jonka otsikko, teksti ja asiakirja on upotettu TI-Nspire Document Playeriin. Valitsemalla Vie HTML leikepöydälle upottaa asiakirjan TI-Nspire Document Playeriin ja liittää HTML-koodin leikepöydälle, niin että voit liittää sen blogiin tai muulle luomallesi verkkosivulle. TI-Nspire Document Player, powered by TI-Nspire technology, on ilmainen verkkotyökalu, jonka avulla voit vuorovaikuttaa TI-Nspire-asiakirjojen kanssa omistamatta TI-Nspire-ohjelmistoa. Tämä on ihanteellista asiakirjojen jakoon kollegojen, oppilaiden ja ystävien kanssa. Mikä tahansa TI-Nspire-asiakirja voidaan ladata Document Player -sovellukseen. Player rajoittaa ohjelmiston toiminnallisuutta, jotta voit vuorovaikuttaa asiakirjan objektien kanssa (tartu objekteihin ja siirrä niitä, liukusäätimet jne.) mutta et voi luoda uutta sisältöä. Lisäksi Player sallii sinun tallentaa Playerissä olevan asiakirjan työpöydällesi. Lisätietoja TI-Nspire Document Playeristä saat käymällä osoitteessa: education.ti.com/us/nspireplayer. Julkaisutiedot 23
