LAGSTADIN KOTISEUTUTALO URAKKALASKENTAA VARTEN VESIKATON JA YLÄPOHJAN KORJAUS RAKENNUSSELOSTUS KIINTEISTÖTUNNUS 00030

Transkriptio

1 LAGSTADIN KOTISEUTUTALO VESIKATON JA YLÄPOHJAN KORJAUS RAKENNUSSELOSTUS KIINTEISTÖTUNNUS URAKKALASKENTAA VARTEN Pöyry Finland Oy Tekniikantie 4D Espoo

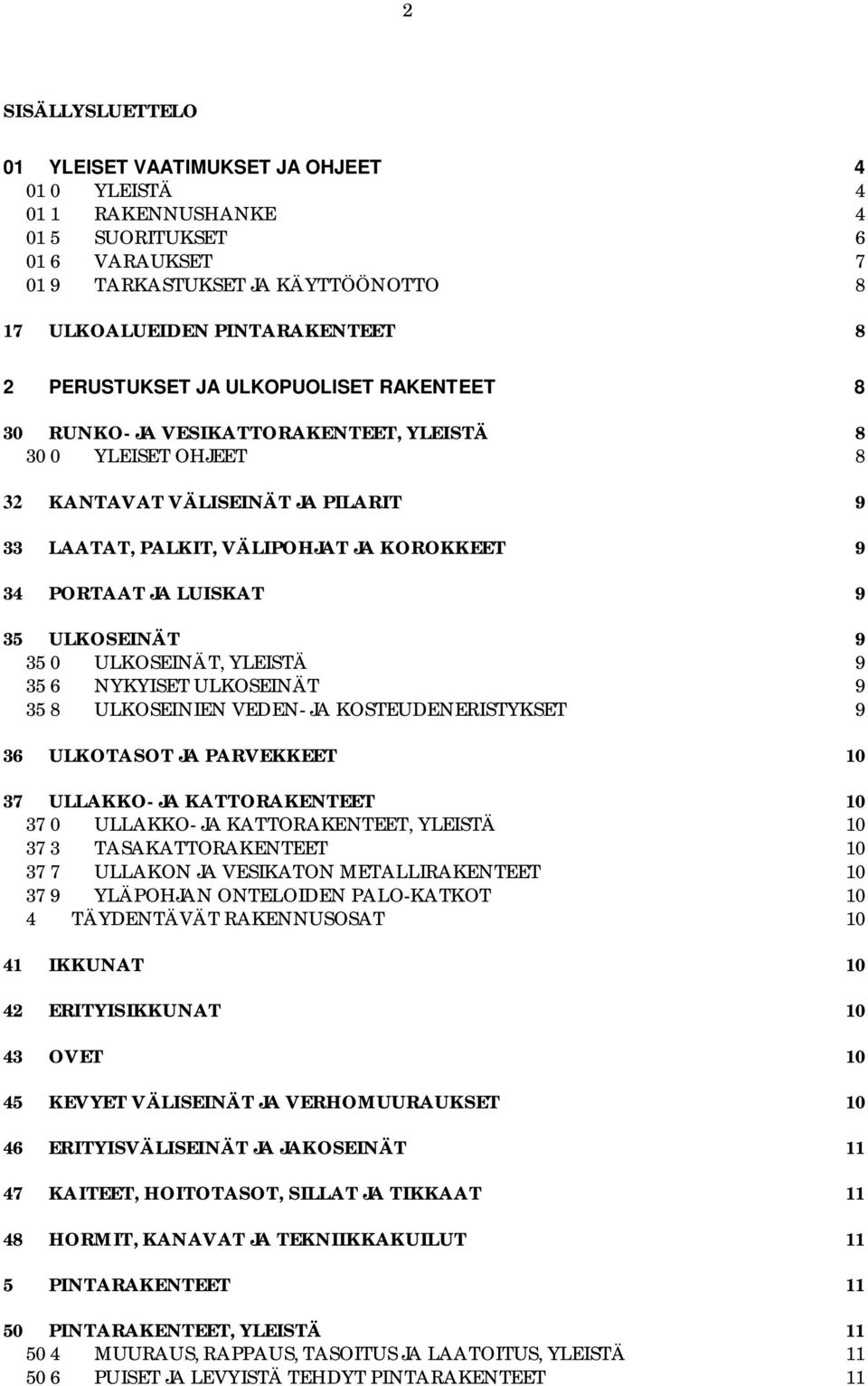

2 2 SISÄLLYSLUETTELO 01 YLEISET VAATIMUKSET JA OHJEET YLEISTÄ RAKENNUSHANKE SUORITUKSET VARAUKSET TARKASTUKSET JA KÄYTTÖÖNOTTO 8 17 ULKOALUEIDEN PINTARAKENTEET 8 2 PERUSTUKSET JA ULKOPUOLISET RAKENTEET 8 30 RUNKO- JA VESIKATTORAKENTEET, YLEISTÄ YLEISET OHJEET 8 32 KANTAVAT VÄLISEINÄT JA PILARIT 9 33 LAATAT, PALKIT, VÄLIPOHJAT JA KOROKKEET 9 34 PORTAAT JA LUISKAT 9 35 ULKOSEINÄT ULKOSEINÄT, YLEISTÄ NYKYISET ULKOSEINÄT ULKOSEINIEN VEDEN- JA KOSTEUDENERISTYKSET 9 36 ULKOTASOT JA PARVEKKEET ULLAKKO- JA KATTORAKENTEET ULLAKKO- JA KATTORAKENTEET, YLEISTÄ TASAKATTORAKENTEET ULLAKON JA VESIKATON METALLIRAKENTEET YLÄPOHJAN ONTELOIDEN PALO-KATKOT 10 4 TÄYDENTÄVÄT RAKENNUSOSAT IKKUNAT ERITYISIKKUNAT OVET KEVYET VÄLISEINÄT JA VERHOMUURAUKSET ERITYISVÄLISEINÄT JA JAKOSEINÄT KAITEET, HOITOTASOT, SILLAT JA TIKKAAT HORMIT, KANAVAT JA TEKNIIKKAKUILUT 11 5 PINTARAKENTEET PINTARAKENTEET, YLEISTÄ MUURAUS, RAPPAUS, TASOITUS JA LAATOITUS, YLEISTÄ PUISET JA LEVYISTÄ TEHDYT PINTARAKENTEET 11

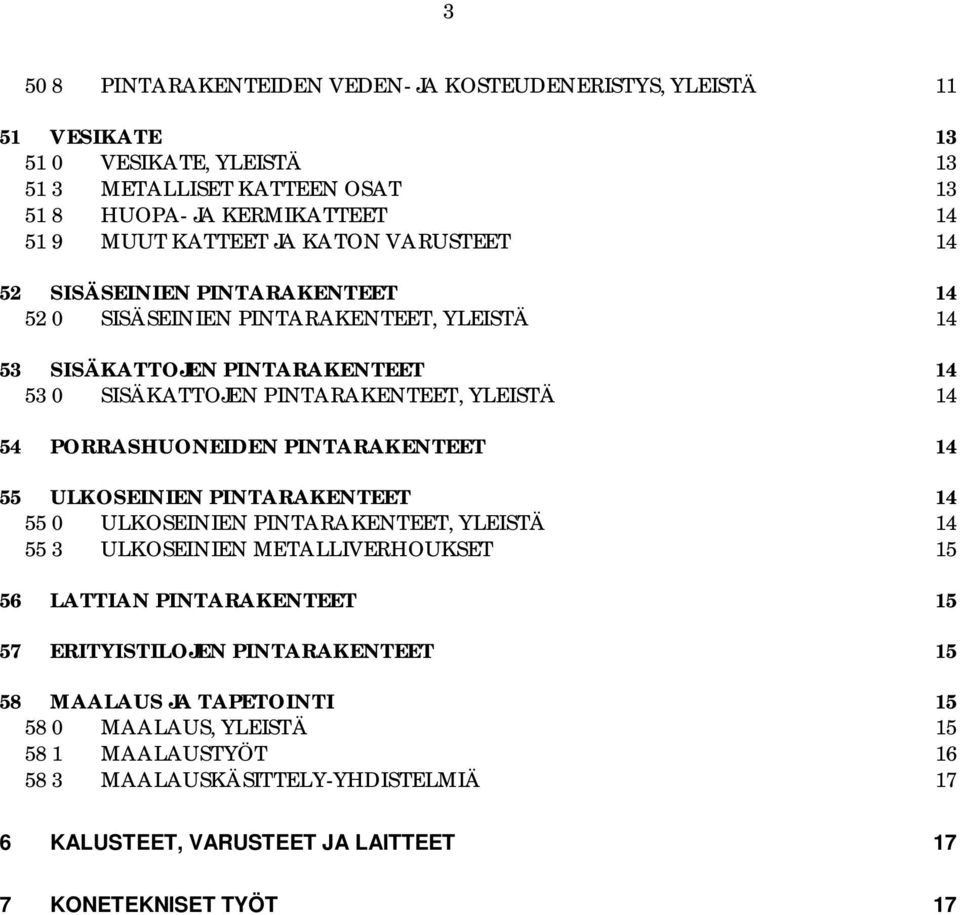

3 PINTARAKENTEIDEN VEDEN- JA KOSTEUDENERISTYS, YLEISTÄ VESIKATE VESIKATE, YLEISTÄ METALLISET KATTEEN OSAT HUOPA- JA KERMIKATTEET MUUT KATTEET JA KATON VARUSTEET SISÄSEINIEN PINTARAKENTEET SISÄSEINIEN PINTARAKENTEET, YLEISTÄ SISÄKATTOJEN PINTARAKENTEET SISÄKATTOJEN PINTARAKENTEET, YLEISTÄ PORRASHUONEIDEN PINTARAKENTEET ULKOSEINIEN PINTARAKENTEET ULKOSEINIEN PINTARAKENTEET, YLEISTÄ ULKOSEINIEN METALLIVERHOUKSET LATTIAN PINTARAKENTEET ERITYISTILOJEN PINTARAKENTEET MAALAUS JA TAPETOINTI MAALAUS, YLEISTÄ MAALAUSTYÖT MAALAUSKÄSITTELY-YHDISTELMIÄ 17 6 KALUSTEET, VARUSTEET JA LAITTEET 17 7 KONETEKNISET TYÖT 17

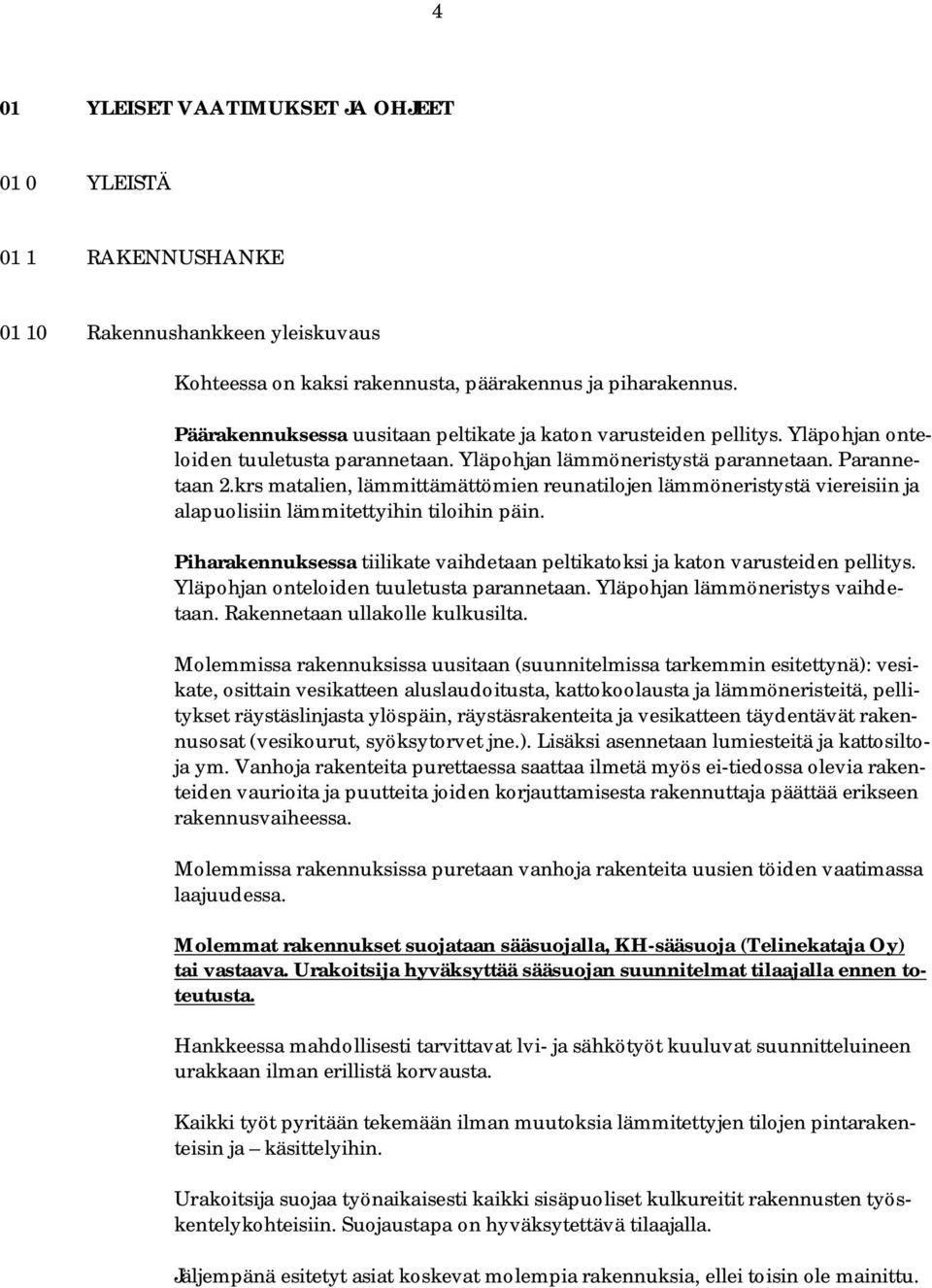

4 4 01 YLEISET VAATIMUKSET JA OHJEET 01 0 YLEISTÄ 01 1 RAKENNUSHANKE Rakennushankkeen yleiskuvaus Kohteessa on kaksi rakennusta, päärakennus ja piharakennus. Päärakennuksessa uusitaan peltikate ja katon varusteiden pellitys. Yläpohjan onteloiden tuuletusta parannetaan. Yläpohjan lämmöneristystä parannetaan. Parannetaan 2.krs matalien, lämmittämättömien reunatilojen lämmöneristystä viereisiin ja alapuolisiin lämmitettyihin tiloihin päin. Piharakennuksessa tiilikate vaihdetaan peltikatoksi ja katon varusteiden pellitys. Yläpohjan onteloiden tuuletusta parannetaan. Yläpohjan lämmöneristys vaihdetaan. Rakennetaan ullakolle kulkusilta. Molemmissa rakennuksissa uusitaan (suunnitelmissa tarkemmin esitettynä): vesikate, osittain vesikatteen aluslaudoitusta, kattokoolausta ja lämmöneristeitä, pellitykset räystäslinjasta ylöspäin, räystäsrakenteita ja vesikatteen täydentävät rakennusosat (vesikourut, syöksytorvet jne.). Lisäksi asennetaan lumiesteitä ja kattosiltoja ym. Vanhoja rakenteita purettaessa saattaa ilmetä myös ei-tiedossa olevia rakenteiden vaurioita ja puutteita joiden korjauttamisesta rakennuttaja päättää erikseen rakennusvaiheessa. Molemmissa rakennuksissa puretaan vanhoja rakenteita uusien töiden vaatimassa laajuudessa. Molemmat rakennukset suojataan sääsuojalla, KH-sääsuoja (Telinekataja Oy) tai vastaava. Urakoitsija hyväksyttää sääsuojan suunnitelmat tilaajalla ennen toteutusta. Hankkeessa mahdollisesti tarvittavat lvi- ja sähkötyöt kuuluvat suunnitteluineen urakkaan ilman erillistä korvausta. Kaikki työt pyritään tekemään ilman muutoksia lämmitettyjen tilojen pintarakenteisin ja käsittelyihin. Urakoitsija suojaa työnaikaisesti kaikki sisäpuoliset kulkureitit rakennusten työskentelykohteisiin. Suojaustapa on hyväksytettävä tilaajalla. Jäljempänä esitetyt asiat koskevat molempia rakennuksia, ellei toisin ole mainittu.

5 Rakennuskohde ja sen sijainti Rakennuttaja Rakennuskohde: Rakennus: Lagstadin kotiseututalo Rakennustoimenpide: Vesikaton ja siihen liittyvien rakennusosien korjaus, katon lämmöneristyksen parantaminen Osoite: Vanha Lagstadintie Espoo Rakennuspaikkaa koskevat tiedot: Kaupunginosa Suvela Kortteli Tontti n:o 1 Päärakennuksen valmistumisvuosi: 1873 (laajennettu myöhemmin) Rakennusvaihe: Espoon kaupunki, Palveluliiketoimen toimiala Virastopiha 2 C PL Espoo Esko Halmesmäki, valvojarakennusmestari puh sähköpostiosoite esko.halmesmaki@espoo.fi Suunnitteluvaihe: Espoon kaupunki, Tilakeskus-liikelaitos Virastopiha 2 C PL Espoo Kari Immonen, rakenneinsinööri puh , sähköpostiosoite kari.immonen@espoo.fi Pääkäyttäjä Esbo hembygdsförening r.f Esboviksvägen ESBO Tfn ,

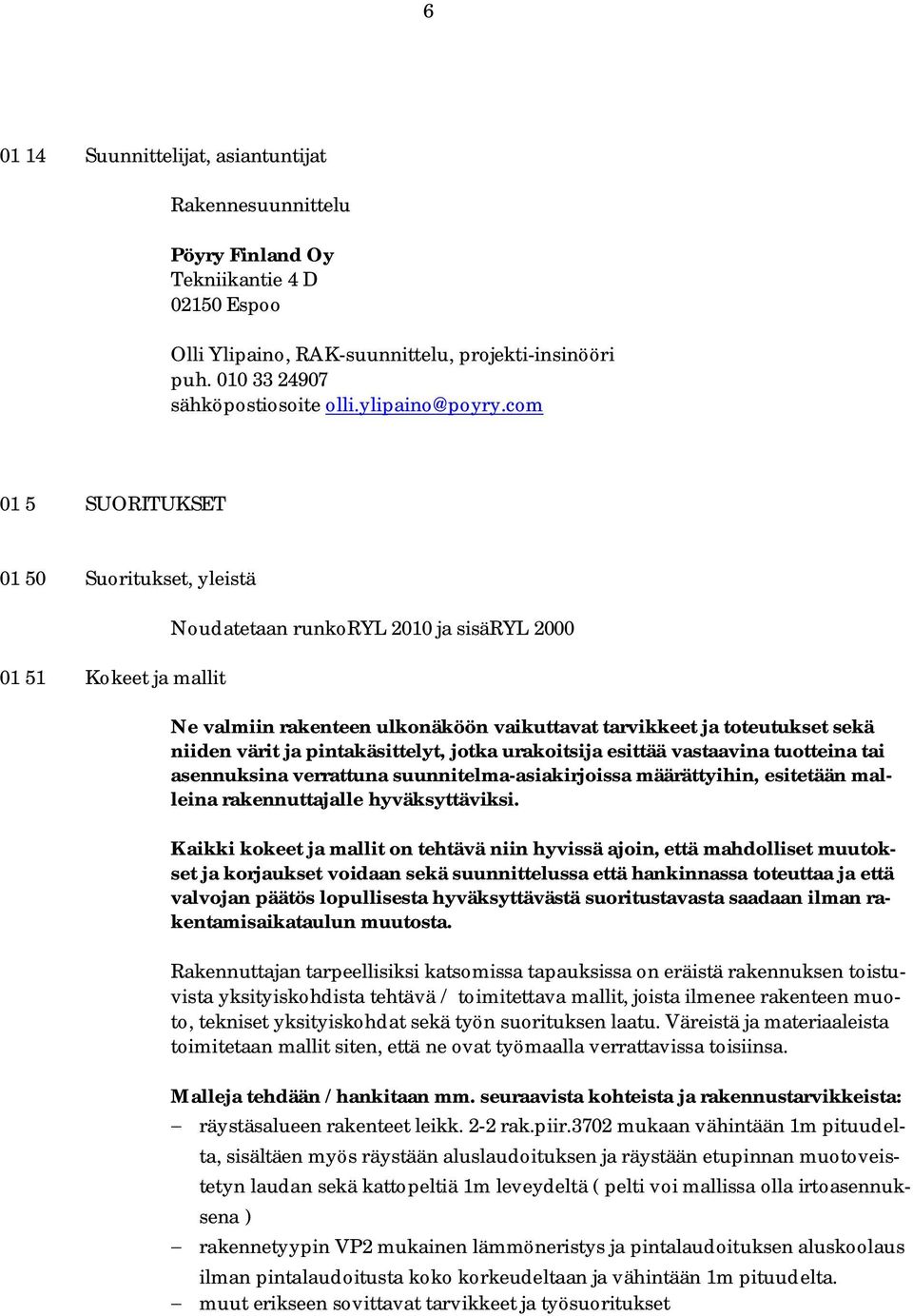

6 Suunnittelijat, asiantuntijat Rakennesuunnittelu Pöyry Finland Oy Tekniikantie 4 D Espoo Olli Ylipaino, RAK-suunnittelu, projekti-insinööri puh sähköpostiosoite olli.ylipaino@poyry.com 01 5 SUORITUKSET Suoritukset, yleistä Kokeet ja mallit Noudatetaan runkoryl 2010 ja sisäryl 2000 Ne valmiin rakenteen ulkonäköön vaikuttavat tarvikkeet ja toteutukset sekä niiden värit ja pintakäsittelyt, jotka urakoitsija esittää vastaavina tuotteina tai asennuksina verrattuna suunnitelma-asiakirjoissa määrättyihin, esitetään malleina rakennuttajalle hyväksyttäviksi. Kaikki kokeet ja mallit on tehtävä niin hyvissä ajoin, että mahdolliset muutokset ja korjaukset voidaan sekä suunnittelussa että hankinnassa toteuttaa ja että valvojan päätös lopullisesta hyväksyttävästä suoritustavasta saadaan ilman rakentamisaikataulun muutosta. Rakennuttajan tarpeellisiksi katsomissa tapauksissa on eräistä rakennuksen toistuvista yksityiskohdista tehtävä / toimitettava mallit, joista ilmenee rakenteen muoto, tekniset yksityiskohdat sekä työn suorituksen laatu. Väreistä ja materiaaleista toimitetaan mallit siten, että ne ovat työmaalla verrattavissa toisiinsa. Malleja tehdään / hankitaan mm. seuraavista kohteista ja rakennustarvikkeista: räystäsalueen rakenteet leikk. 2-2 rak.piir.3702 mukaan vähintään 1m pituudelta, sisältäen myös räystään aluslaudoituksen ja räystään etupinnan muotoveistetyn laudan sekä kattopeltiä 1m leveydeltä ( pelti voi mallissa olla irtoasennuksena ) rakennetyypin VP2 mukainen lämmöneristys ja pintalaudoituksen aluskoolaus ilman pintalaudoitusta koko korkeudeltaan ja vähintään 1m pituudelta. muut erikseen sovittavat tarvikkeet ja työsuoritukset

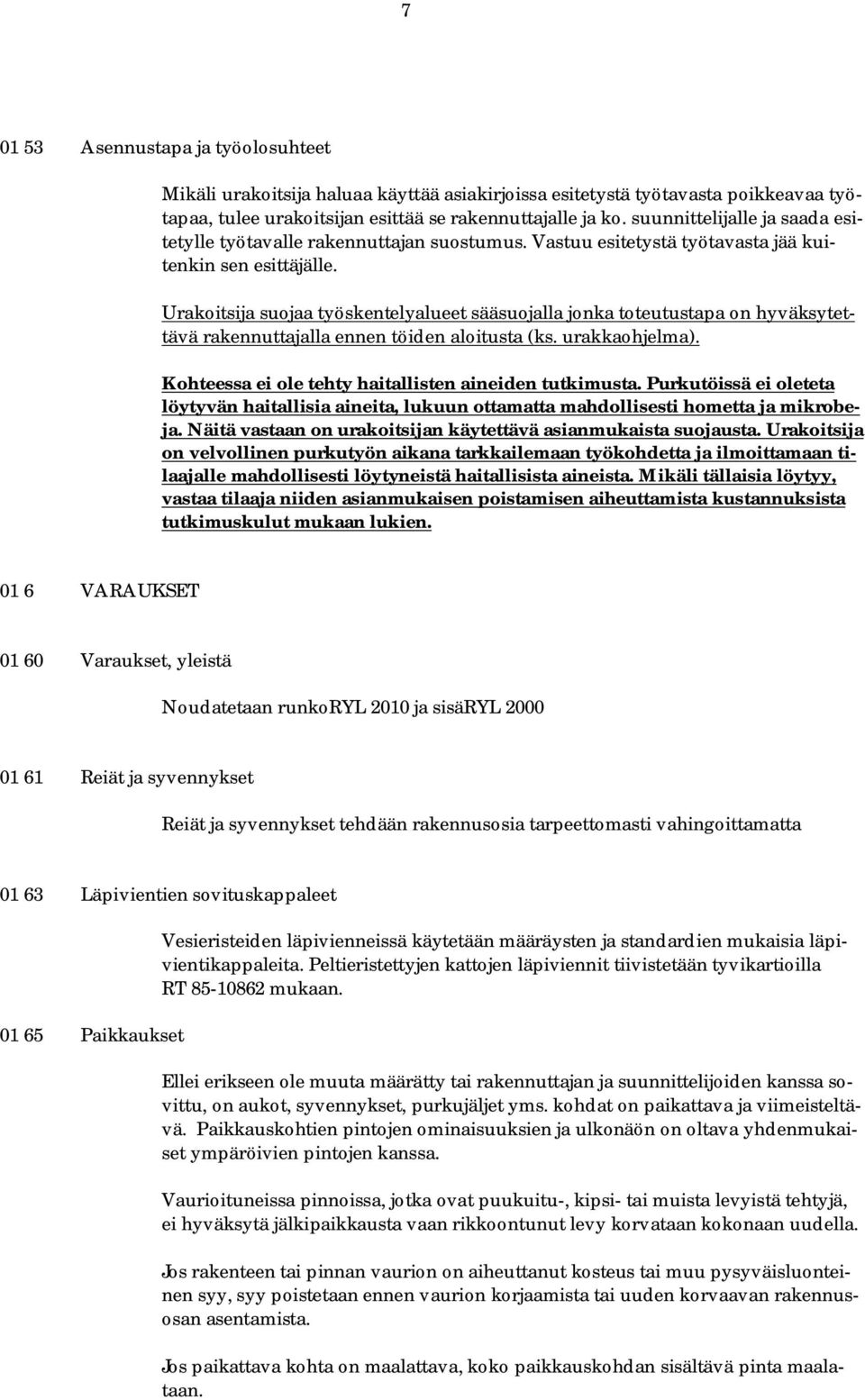

7 Asennustapa ja työolosuhteet Mikäli urakoitsija haluaa käyttää asiakirjoissa esitetystä työtavasta poikkeavaa työtapaa, tulee urakoitsijan esittää se rakennuttajalle ja ko. suunnittelijalle ja saada esitetylle työtavalle rakennuttajan suostumus. Vastuu esitetystä työtavasta jää kuitenkin sen esittäjälle. Urakoitsija suojaa työskentelyalueet sääsuojalla jonka toteutustapa on hyväksytettävä rakennuttajalla ennen töiden aloitusta (ks. urakkaohjelma). Kohteessa ei ole tehty haitallisten aineiden tutkimusta. Purkutöissä ei oleteta löytyvän haitallisia aineita, lukuun ottamatta mahdollisesti hometta ja mikrobeja. Näitä vastaan on urakoitsijan käytettävä asianmukaista suojausta. Urakoitsija on velvollinen purkutyön aikana tarkkailemaan työkohdetta ja ilmoittamaan tilaajalle mahdollisesti löytyneistä haitallisista aineista. Mikäli tällaisia löytyy, vastaa tilaaja niiden asianmukaisen poistamisen aiheuttamista kustannuksista tutkimuskulut mukaan lukien VARAUKSET Varaukset, yleistä Noudatetaan runkoryl 2010 ja sisäryl Reiät ja syvennykset Reiät ja syvennykset tehdään rakennusosia tarpeettomasti vahingoittamatta Läpivientien sovituskappaleet Paikkaukset Vesieristeiden läpivienneissä käytetään määräysten ja standardien mukaisia läpivientikappaleita. Peltieristettyjen kattojen läpiviennit tiivistetään tyvikartioilla RT mukaan. Ellei erikseen ole muuta määrätty tai rakennuttajan ja suunnittelijoiden kanssa sovittu, on aukot, syvennykset, purkujäljet yms. kohdat on paikattava ja viimeisteltävä. Paikkauskohtien pintojen ominaisuuksien ja ulkonäön on oltava yhdenmukaiset ympäröivien pintojen kanssa. Vaurioituneissa pinnoissa, jotka ovat puukuitu-, kipsi- tai muista levyistä tehtyjä, ei hyväksytä jälkipaikkausta vaan rikkoontunut levy korvataan kokonaan uudella. Jos rakenteen tai pinnan vaurion on aiheuttanut kosteus tai muu pysyväisluonteinen syy, syy poistetaan ennen vaurion korjaamista tai uuden korvaavan rakennusosan asentamista. Jos paikattava kohta on maalattava, koko paikkauskohdan sisältävä pinta maalataan.

8 TARKASTUKSET JA KÄYTTÖÖNOTTO Tarkastukset ja käyttöönotto, yleistä Käyttöönotto Katso urakkaohjelma. Urakoitsija antaa vesikatteen pintamateriaalista, vesikatteen täydentävistä rakennusosista ja pintakäsitellyistä pellityksistä rakennuttajalle hoito- ja huolto-ohjeet. 1 MAARAKENNUS JA PURKUTYÖT PIHA-ALUEELLA 17 ULKOALUEIDEN PINTARAKENTEET 2 PERUSTUKSET JA ULKOPUOLISET RAKENTEET 3 RUNKO- JA VESIKATTORAKENTEET 30 RUNKO- JA VESIKATTORAKENTEET, YLEISTÄ 30 0 YLEISET OHJEET Rakennustyössä noudatetaan seuraavien asiakirjojen laatuvaatimuksia ja ohjeita: - RunkoRYL2010 kohta 11 Rakennusten ja rakennusosien purkaminen - RunkoRYL2010 kohta 64 Täydentävä metallirakentaminen - RunkoRYL2010 kohta 65 Metallilevyrakentaminen - RunkoRYL2010 kohta 71 Puurunkorakentaminen - RunkoRYL2010 kohta 74 Levyrakentaminen - RunkoRYL2010 kohta 91 Lämmön- ja ääneneristys - RunkoRYL2010 kohta 92 Vedeneristys - RunkoRYL2010 kohta 94 Saumaus - RIL Rakennusten veden- ja kosteudeneristysohjeet - RIL Puurakenteiden suunnitteluohjeet - RT Rakennuksen pellitykset ja peltityöt, yleisiä ohjeita - RT Metalliset sadevesijärjestelmät Mikäli vesikaton purku- ja korjaustyön yhteydessä havaitaan vaurioituneita, muita kuin urakka-asiakirjoissa korjattavaksi/vaihdettavaksi määrättyjä rakenteita, tilaaja sopii niiden korjaamisesta erikseen. Urakoitsija velvoitetaan vesikaton purku- ja korjaustyön yhteydessä tarkastamaan esiin tulevien rakenteiden kunto ja kosteus- tai muita vaurioita havaitessaan esittelemään ko. kohdat tilaajan valvojalle.

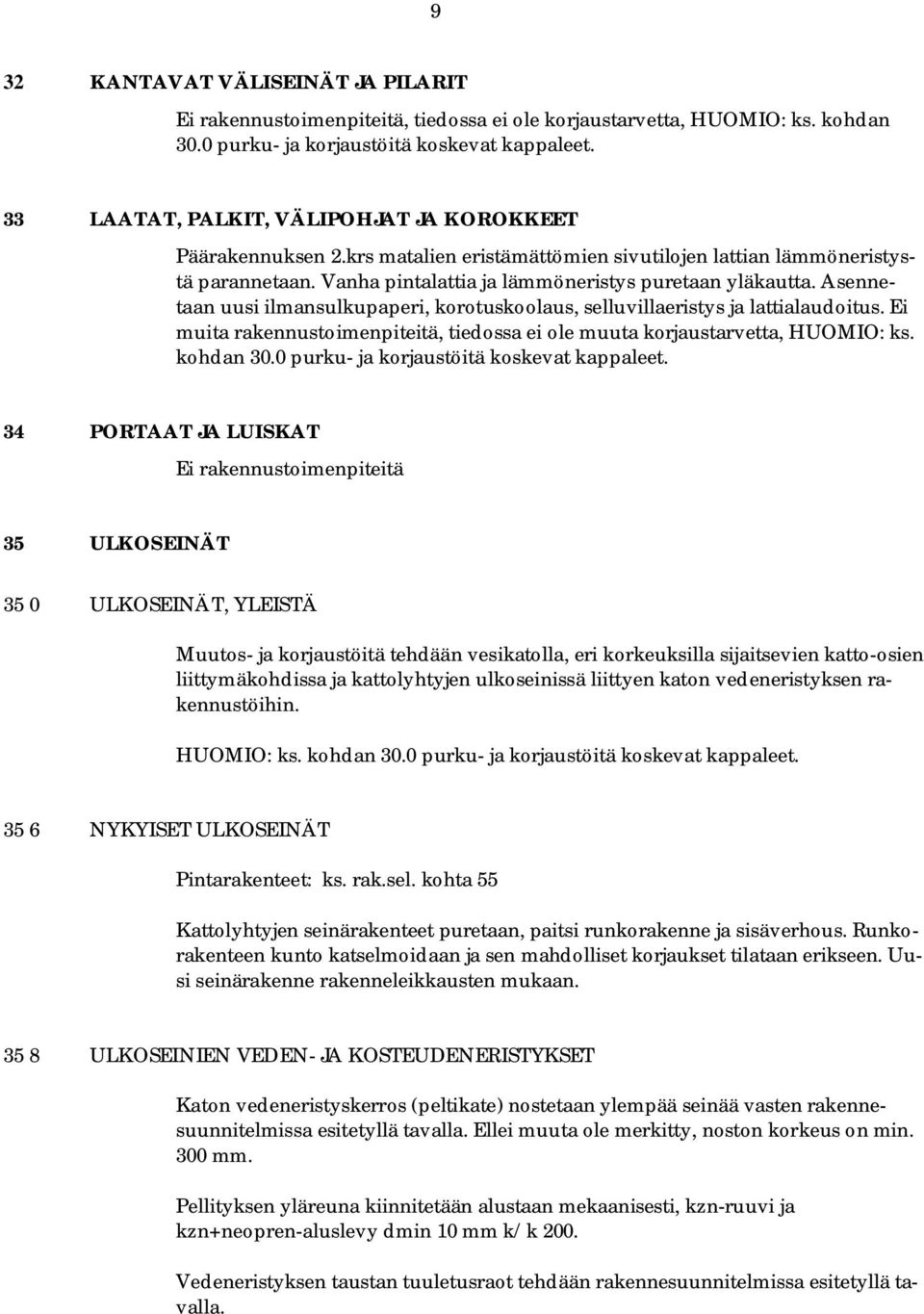

9 9 32 KANTAVAT VÄLISEINÄT JA PILARIT, tiedossa ei ole korjaustarvetta, HUOMIO: ks. kohdan 30.0 purku- ja korjaustöitä koskevat kappaleet. 33 LAATAT, PALKIT, VÄLIPOHJAT JA KOROKKEET Päärakennuksen 2.krs matalien eristämättömien sivutilojen lattian lämmöneristystä parannetaan. Vanha pintalattia ja lämmöneristys puretaan yläkautta. Asennetaan uusi ilmansulkupaperi, korotuskoolaus, selluvillaeristys ja lattialaudoitus. Ei muita rakennustoimenpiteitä, tiedossa ei ole muuta korjaustarvetta, HUOMIO: ks. kohdan 30.0 purku- ja korjaustöitä koskevat kappaleet. 34 PORTAAT JA LUISKAT 35 ULKOSEINÄT 35 0 ULKOSEINÄT, YLEISTÄ Muutos- ja korjaustöitä tehdään vesikatolla, eri korkeuksilla sijaitsevien katto-osien liittymäkohdissa ja kattolyhtyjen ulkoseinissä liittyen katon vedeneristyksen rakennustöihin. HUOMIO: ks. kohdan 30.0 purku- ja korjaustöitä koskevat kappaleet NYKYISET ULKOSEINÄT Pintarakenteet: ks. rak.sel. kohta 55 Kattolyhtyjen seinärakenteet puretaan, paitsi runkorakenne ja sisäverhous. Runkorakenteen kunto katselmoidaan ja sen mahdolliset korjaukset tilataan erikseen. Uusi seinärakenne rakenneleikkausten mukaan ULKOSEINIEN VEDEN- JA KOSTEUDENERISTYKSET Katon vedeneristyskerros (peltikate) nostetaan ylempää seinää vasten rakennesuunnitelmissa esitetyllä tavalla. Ellei muuta ole merkitty, noston korkeus on min. 300 mm. Pellityksen yläreuna kiinnitetään alustaan mekaanisesti, kzn-ruuvi ja kzn+neopren-aluslevy dmin 10 mm k/k 200. Vedeneristyksen taustan tuuletusraot tehdään rakennesuunnitelmissa esitetyllä tavalla.

10 10 36 ULKOTASOT JA PARVEKKEET Ei ole 37 ULLAKKO- JA KATTORAKENTEET 37 0 ULLAKKO- JA KATTORAKENTEET, YLEISTÄ Vesikaton kantavat rakenteet ovat puuta. Katon rakenne on rakennetyyppien ja - piirustusten mukainen, konesaumatulla nauhapeltikatteella. Kattolyhtyjen ja kuistien kohdalla asennetaan pellin alle aluskatteeksi kumibitumikermi. HUOMIO: ks. kohdan 30.0 purku- ja korjaustöitä koskevat kappaleet. Katon tuuletusraon suuruus on kaikkialla min. 75 mm. Tuuletusraon on oltava täysin auki räystäiden ja ylempien seinien tuuletusrakoihin. Kattoa avattaessa varmistetaan, että myös jiiripalkkien kohdalla vesikaton tuuletus jatkuu yhtenäisenä. Mikäli toisin havaitaan, tilaaja sopii tuuletuksen korjaamisesta erikseen TASAKATTORAKENTEET Ei ole ULLAKON JA VESIKATON METALLIRAKENTEET Pellitykset, kohta YLÄPOHJAN ONTELOIDEN PALO-KATKOT Ei ole 4 TÄYDENTÄVÄT RAKENNUSOSAT 41 IKKUNAT Kattolyhtyjen ikkunoiden puuosat huoltomaalataan. Saranat ja helat voidellaan. Tiivisteet uusitaan. 42 ERITYISIKKUNAT 43 OVET 45 KEVYET VÄLISEINÄT JA VERHOMUURAUKSET Parannetaan 2.krs matalien, lämmittämättömien reunatilojen lämmöneristystä viereisiin ja alapuolisiin lämmitettyihin tiloihin päin rakennesuunnitelmien mukaan.

11 11 46 ERITYISVÄLISEINÄT JA JAKOSEINÄT 47 KAITEET, HOITOTASOT, SILLAT JA TIKKAAT Kattolapetikkaat ja kattosillat: sijainnit ks. RAK. kattopiirustukset 3701 ja Orima Oy:n kattorappu ja Orima Oy:n kattosilta, kiinnitystapa rivikatto, kaikki osat kuumasinkitty. 48 HORMIT, KANAVAT JA TEKNIIKKAKUILUT Pellitykset vesikatolla uusitaan, ei muita rakennustoimenpiteitä 5 PINTARAKENTEET 50 PINTARAKENTEET, YLEISTÄ Kaikki pintarakenteet ja päällysteet katkeavat rakenteellisten liikuntasaumojen kohdalla ja niihin tehdään rakenteellisen liikuntasauman liikkeet huomioon ottava liikuntasauma pintarakennetoimittajan ohjeiden mukaan. Saumausaineen väri näkyvissä pinnoissa on sama kuin seinäpintojen väri MUURAUS, RAPPAUS, TASOITUS JA LAATOITUS, YLEISTÄ Tasoitus, yleistä Ei ole 50 6 PUISET JA LEVYISTÄ TEHDYT PINTARAKENTEET Räystäslaudoitukset: ks. rak.piirustukset, väri tilaajan valinnan mukaan 50 8 PINTARAKENTEIDEN VEDEN- JA KOSTEUDENERISTYS, YLEISTÄ Saumaukset, yleistä Kaikkien näkyvien pintojen saumausmassojen värin tulee olla sama kuin siihen liittyvän näkyvän pintarakenteen. Joustava saumaus Elastisia saumauksia ovat lämpötilaltaan tai kosteusolosuhteiltaan erilaisten tilojen välisissä rakenteissa, esim. ulkoseinissä ja vesikattorakenteissa olevat liikunta-, karmi- ja eriaineisten rakenteiden saumaukset, ulkoseinäelementtien saumaukset,

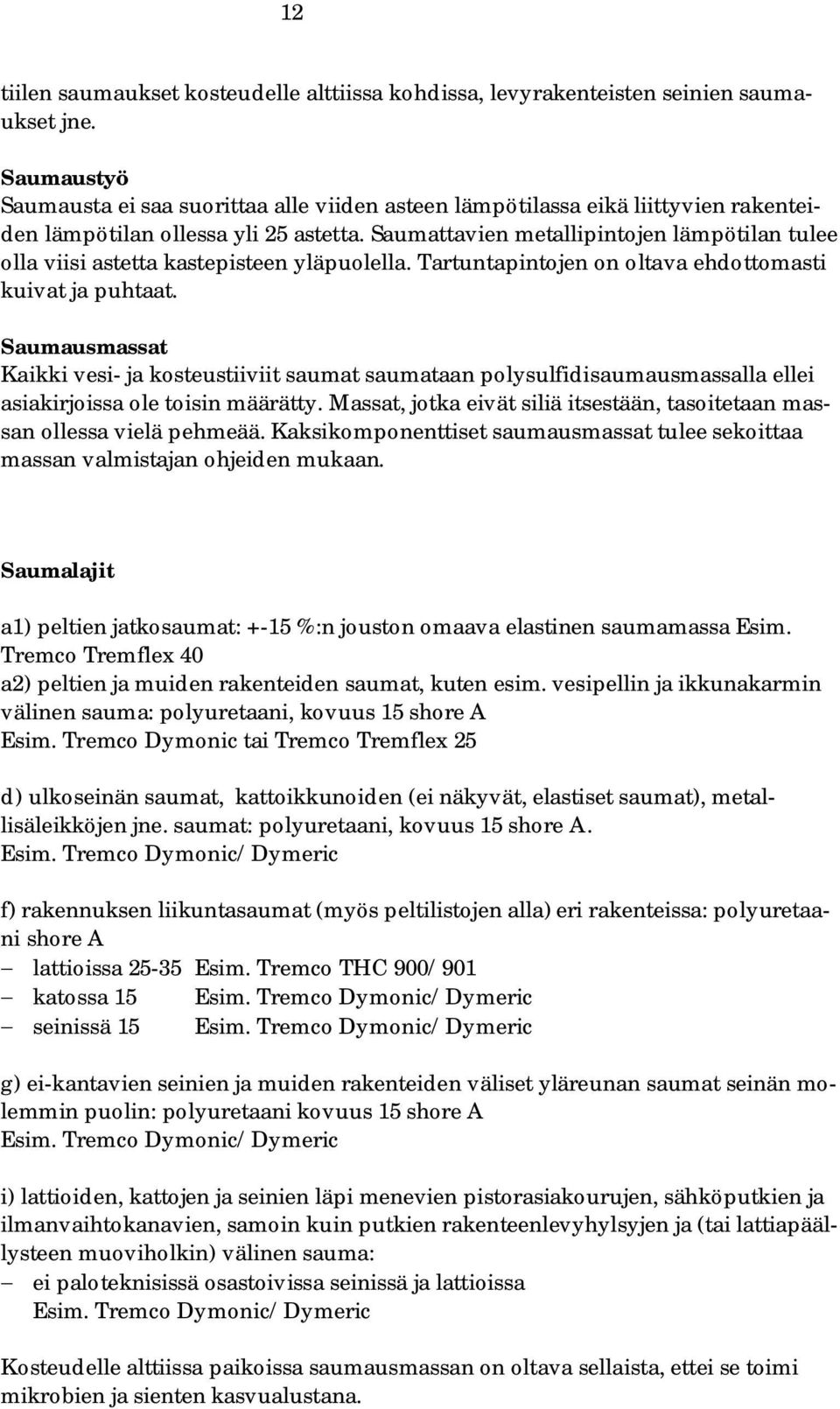

12 12 tiilen saumaukset kosteudelle alttiissa kohdissa, levyrakenteisten seinien saumaukset jne. Saumaustyö Saumausta ei saa suorittaa alle viiden asteen lämpötilassa eikä liittyvien rakenteiden lämpötilan ollessa yli 25 astetta. Saumattavien metallipintojen lämpötilan tulee olla viisi astetta kastepisteen yläpuolella. Tartuntapintojen on oltava ehdottomasti kuivat ja puhtaat. Saumausmassat Kaikki vesi- ja kosteustiiviit saumat saumataan polysulfidisaumausmassalla ellei asiakirjoissa ole toisin määrätty. Massat, jotka eivät siliä itsestään, tasoitetaan massan ollessa vielä pehmeää. Kaksikomponenttiset saumausmassat tulee sekoittaa massan valmistajan ohjeiden mukaan. Saumalajit a1) peltien jatkosaumat: +-15 %:n jouston omaava elastinen saumamassa Esim. Tremco Tremflex 40 a2) peltien ja muiden rakenteiden saumat, kuten esim. vesipellin ja ikkunakarmin välinen sauma: polyuretaani, kovuus 15 shore A Esim. Tremco Dymonic tai Tremco Tremflex 25 d) ulkoseinän saumat, kattoikkunoiden (ei näkyvät, elastiset saumat), metallisäleikköjen jne. saumat: polyuretaani, kovuus 15 shore A. Esim. Tremco Dymonic/Dymeric f) rakennuksen liikuntasaumat (myös peltilistojen alla) eri rakenteissa: polyuretaani shore A lattioissa Esim. Tremco THC 900/901 katossa 15 Esim. Tremco Dymonic/Dymeric seinissä 15 Esim. Tremco Dymonic/Dymeric g) ei-kantavien seinien ja muiden rakenteiden väliset yläreunan saumat seinän molemmin puolin: polyuretaani kovuus 15 shore A Esim. Tremco Dymonic/Dymeric i) lattioiden, kattojen ja seinien läpi menevien pistorasiakourujen, sähköputkien ja ilmanvaihtokanavien, samoin kuin putkien rakenteenlevyhylsyjen ja (tai lattiapäällysteen muoviholkin) välinen sauma: ei paloteknisissä osastoivissa seinissä ja lattioissa Esim. Tremco Dymonic/Dymeric Kosteudelle alttiissa paikoissa saumausmassan on oltava sellaista, ettei se toimi mikrobien ja sienten kasvualustana.

13 13 51 VESIKATE 51 0 VESIKATE, YLEISTÄ Rakennustyössä noudatetaan seuraavien asiakirjojen laatuvaatimuksia ja ohjeita: - RunkoRYL2010 kohta 11 Rakennusten ja rakennusosien purkaminen - RunkoRYL2010 kohta 65 Metallilevyrakentaminen - RunkoRYL2010 kohta 92 Vedeneristys - RunkoRYL2010 kohta 94 Saumaus - RT Rakennuksen suojapellitykset - RT Loivat bitumikermikatot (kermi aluskatteena) - RT Metallinen saumattu katto - RT Vesikaton korjaus - RT Metalliset sadevesijärjestelmät - RIL 107 Rakennusten veden- ja kosteudeneristysohjeet - Kattoliiton julkaisun Toimivat katot työohjeita. Nykyiset vesikaton peltikate (piharakennuksessa tiilikate) puretaan ja asennetaan uusi konesaumattu peltikate suunnitelmien mukaan Nykyiset vesikaton pellitykset, myös juuripellitykset, räystäskourut ja syöksytorvet puretaan ja asennetaan uudet vastaavat rakennusosat suunnitelmien mukaan. Vesikaton kaikki yksityiskohdat tulee tehdä siten, ettei veden tai kosteuden tunkeutuminen rakenteisiin ole mahdollista METALLISET KATTEEN OSAT Yleistä Vesikattoon liittyvät juuripellitykset ja IV-puhaltimien, hormien ja muiden vesikaton varusteiden pellitykset: kuumasinkitty, paksuus 0.7mm, naulat ja ruuvit maalataan pellin väriin mikäli ne jäävät näkyviin. Räystäskourujen ja syöksytorvien pellitykset: kuumasinkitty polyuretaanimaalipinnoitettu teräspelti / Rautaruukki Oyj, pinta Pural, paksuus toimittajan järjestelmän mukaan. Kaikki kiinnikkeet ( kuten esim. naulat ja ruuvit ) maalataan kiinnitettävän materiaalin väriin. Pellityksien alustojen sopivuus pellitystöille, rajoittavien rakennusosien asianmukaisuus, olosuhteiden sopivuus ym. pellitysten asianmukaiseen suorittamiseen vaikuttavat seikat todetaan ennen tärkeimpien pellitystöiden aloittamista katselmuksessa, jossa ovat läsnä valvoja ja urakoitsija. Mikäli vesieristykseen liittyvien pellitysten yksityiskohdista ei asiakirjoista löydy ohjetta, tulee ne esittää valvojan hyväksyttäviksi ennen työsuoritusta. Jatkuvissa listapellityksissä taivutukset mitoitetaan ja kiinnitykset suoritetaan siten, että pelleillä on riittävä lämpöliikemahdollisuus.

14 14 Kaikki ulkonevat pellitykset varustetaan aina alareunaltaan reunakäänteellä ja reunataivutuksella HUOPA- JA KERMIKATTEET Varsinaisia kermikattoja ei ole. Kuistien ja kattolyhtyjen katoille asennetaan aluskatteeksi pintasirotteeton kumibitumikermi BTL2. Katon reunalla kermi taivutetaan reunalaudan yli tippanokaksi joka ulottuu min. 8 mm alemmaksi reunalaudan alapintaa. Kermi naulataan reunalaudan syrjään kuumasinkityillä kattohuopanauloilla k/k40 mm MUUT KATTEET JA KATON VARUSTEET Vesieristeiden läpivienneissä käytetään määräysten ja standardien mukaisia läpivientikappaleita. Peltieristettyjen kattojen läpiviennit tiivistetään tyvikartioilla RT mukaan. Lumiesteet: Orima-putkilumieste ja siihen kuuluvat rivipeltikatolle tarkoitetut Orima-kiinnikkeet, lumiesteen putkimuoto ovaali, kaikki osat kuumasinkittyjä, mitat ja sijainnit RAK-kattopiirustusten mukaan. Lumiesteiden kiinnityskohdissa katon puurakenne vahvistetaan lumiestetoimittajan ohjeiden, RT ja rakennesuunnitelmien mukaan. Ks. myös kohta SISÄSEINIEN PINTARAKENTEET 52 0 SISÄSEINIEN PINTARAKENTEET, YLEISTÄ 53 SISÄKATTOJEN PINTARAKENTEET 53 0 SISÄKATTOJEN PINTARAKENTEET, YLEISTÄ, paitsi päärakennuksen 2.krs matalien kylmien sivuonteloiden katossa rak.suun. mukaan 54 PORRASHUONEIDEN PINTARAKENTEET 55 ULKOSEINIEN PINTARAKENTEET 55 0 ULKOSEINIEN PINTARAKENTEET, YLEISTÄ Nykyisiä seinäpellityksiä puretaan ja uusitaan kattopellityksen ylösnostoissa rakennustöiden vaatimassa laajuudessa.

15 ULKOSEINIEN METALLIVERHOUKSET Rakennustyössä noudatetaan seuraavien asiakirjojen laatuvaatimuksia ja ohjeita: - RunkoRYL2010 kohta 11 Rakennusten ja rakennusosien purkaminen - RunkoRYL2010 kohta 65 Metallilevyrakentaminen - RunkoRYL2010 kohta 92 Vedeneristys - RunkoRYL2010 kohta 94 Saumaus - RT Rakennuksen suojapellitykset - RT Vesikaton korjaus - RIL 107 Rakennusten veden- ja kosteudeneristysohjeet - RT Rakennuksen pellitykset ja peltityöt, yleisiä ohjeita - Kattoliiton julkaisun Toimivat katot työohjeita. Räystäskourujen ja syöksytorvien pellitykset: kuumasinkitty polyuretaanimaalipinnoitettu teräspelti / Rautaruukki Oyj, pinta Pural, paksuus toimittajan järjestelmän mukaan. Kaikki kiinnikkeet ( kuten esim. naulat ja ruuvit ) maalataan kiinnitettävän materiaalin väriin. Pellityksien alustojen sopivuus pellitystöille, rajoittavien rakennusosien asianmukaisuus, olosuhteiden sopivuus ym. pellitysten asianmukaiseen suorittamiseen vaikuttavat seikat todetaan ennen tärkeimpien pellitystöiden aloittamista katselmuksessa, jossa ovat läsnä valvoja ja urakoitsija. Mikäli vesieristykseen liittyvien pellitysten yksityiskohdista ei asiakirjoista löydy ohjetta, tulee ne esittää valvojan hyväksyttäviksi ennen työsuoritusta. Jatkuvissa listapellityksissä taivutukset mitoitetaan ja kiinnitykset suoritetaan siten, että pelleillä on riittävä lämpöliikemahdollisuus. 56 LATTIAN PINTARAKENTEET, paitsi päärakennuksen 2.krs matalien kylmien sivuonteloiden lattioissa rak.suun. mukaan 57 ERITYISTILOJEN PINTARAKENTEET 58 MAALAUS JA TAPETOINTI 58 0 MAALAUS, YLEISTÄ Työn laajuus Työ käsittää rakennuskohteen sisä- ja ulkopuolen pinnoitus- ja maalaustyöt siinä laajuudessa kuin ne tässä rakennusselostuksessa ja muissa suunnitelmaasiakirjoissa on määritelty.

16 16 Työt, joita tässä selostuksessa tai piirustuksissa ei ole mainittu, mutta jotka yleisen tavan mukaan ovat tarpeellisia hyvään lopputulokseen pääsemiseksi, on suoritettava ilman eri korvausta urakkaan kuuluvana. Myös mahdollisissa muissa suunnitelma-asiakirjoissa maalattavaksi määrättyjen kohteiden maalauskäsittelyt kuuluvat urakkaan, vaikka niitä ei tässä selostuksessa olisi yksilöidysti mainittukaan. Maalaustyössä noudatettavat asiakirjat - MaalausRYL2001 jäljempänä mainituin lisäyksin ja täsmennyksin - SisäRYL2000, luku 732 Sisämaalaus ja RunkoRYL2000, luku 731 ulkomaalaus jäljempänä mainituin lisäyksin ja täsmennyksin. Suojaus ja rajaukset Käytettävät suojaukset ja puhdistusaineet eivät saa vahingoittaa pintoja tai muuttaa niiden värisävyä. Rajausten suhteen noudatetaan RT ohjeita. Yleensä vaaleampi väri viedään n. 2-3 mm kulman yli. Tarkastukset, mallipinnat ja värityssuunnitelmat Maalattavien pintojen värit tilaajan valinnan mukaan. Pääsääntöisesti noudatetaan nykyistä väritystä. Maalaustyön suorittajan on tarvittaessa tehtävä riittävän laajat mallit kaikista arvostelun perusteeksi otettavista yksityiskohdista ja pinnoista, mallien tarve ilmoitetaan kohdassa tai myöhemmin erikseen, tehtyjen mallipintojen yhteydessä varmistetaan myös värisävyt ja kiiltoryhmät. Rakennuttajan sekä pää- ja maalausurakoitsijan edustajat toteavat alustan, olosuhteiden, materiaalien, käsittelykertojien ja valmiin pinnan kelpoisuuden ennen työtä, työn aikana ja työn valmistuttua yhdessä pitämissään tarkastuksissa MAALAUSTYÖT Tarveaineet Kauppanimellä mainitut tuotteet voidaan korvata käyttökohteen kannalta ominaisuuksiltaan ja laadultaan vastaavilla tuotteilla. Urakoitsijan on tällaisessa tapauksessa hankittava haluamalleen vaihdolle rakennuttajan kirjallinen hyväksyminen. Urakoitsijan on hyväksytettävä kaikki käyttämänsä maalityypit rakennuttajalla ja arkkitehdilla. Työn suoritus Työjärjestys ja työnsuoritus tulee suunnitella siten, ettei viereisille ja ympäröiville rakennusosille aiheuteta vaurioita sekä niin, etteivät myöhemmin suoritettavat rakennustyöt vahingoita valmiiksi käsiteltyjä pintoja. Rakennusaikaisen kosteuden aiheuttamista maalausvaurioista vastaa urakoitsija. Kaikissa maalaustyön eri vaiheissa noudatetaan ensisijaisesti käsiteltävän materiaalin ja käsittelyaineen valmistajan ohjeita. Esikäsittelyt Hionta ja pölynpoisto on suoritettava ennen jokaista käsittelyä ilman, että sitä käsittely-yhdistelmässä erikseen mainitaan. Maalattavat sinkityt teräspinnat pestään hiekkapesulla, mikäli työmaaolosuhteet sen sallivat. Vaihtoehtoisina käsittelyinä ovat pesu sinkityille pinnoille tarkoitetulla ammoniakkia sisältävällä emulsiopesuaineella tai pesu laimennettua fosforihappoa sisältävällä puhdistusaineella, esim. NM-50/Certified, sekä erittäin huolellisella vesipesulla. Rakennuttajalle tulee antaa

17 17 selvitys käytettävästä puhdistusmenetelmästä. Puhdistus kuuluu käsittelyyhdistelmään aina ilman eri mainintaakin. Ilman pohjustusta olevat teräspinnat on puhdistettava juuri ennen maalausta ruosteenpoistoasteeseen St2 (rasvan ja öljyn poisto lakkabensiinillä, kovametallikaavinta, huolellinen harjaus teräsharjalla ja pölynpoisto). Mikäli kuumasinkittyjä osia on jouduttu hitsaamaan paikalla, hitsauksessa vaurioituneet teräspinnat puhdistetaan ruosteenpoistoasteeseen St3 ja paikataan välittömästi sinkkipölymaalilla, jatkokäsittely kuten muilla kuumasinkityillä osilla. Peittomaalattavilla havupuupinnoilla suoritetaan oksalakkaus ilman että sitä erikseen mainitaan käsittely-yhdistelmässä. Lahonestosivelyt suoritetaan siten, että mahdollisimman paljon ainetta imeytyy puun sisään. Kuivumisajan tulee eri käsittelykertojen välillä olla vähintään 1 vuorokausi. Pohjustus Pohjustuskäsittelyn tulee antaa pysyvä kiinnityspohja tuleville käsittelyille. Pohjamaalin värisävyn tulee olla lähellä lopullista väriä (mikäli pohjamaalin sävytys on sallittua). Peittomaalattavat puupinnat pohjamaalataan ennen asennusta työmaalla, vaikka suojakäsittely olisikin tehty jo tehtaalla. Silotus Kosteissa tiloissa saa käyttää vain kosteutta kestäviä silotteita. Puuviilu- ja lastulevyjen (myös melamiinipintaisten levyjen) listoittamattomat reunat silotetaan tasaisiksi osasilotuksen yhteydessä. Silotetta ei saa kerralla käyttää niin runsaasti, että silotekerros alkaisi kuivuessaan halkeilla. Urakkaan kuuluvat valmiit käsittelyt sinkittämättömät teräspinnat, jotka jäävät ulos tai ovat ulkoilman kanssa kosketuksissa, kuten tikkaat, runkoteräkset yms. ovat esipuhdistettuja (SFS 4957), suihkupuhallettuja St2 asteeseen ja ruosteensuojattuja kuumasinkittyjen pintojen lopullinen pintakäsittely ~2 vuoden kuluttua niiden asentamisesta puu pintojen lopullinen pintakäsittely 58 3 MAALAUSKÄSITTELY-YHDISTELMIÄ Käsittely-yhdistelmät on selostettu rakennesuunnitelmissa 6 KALUSTEET, VARUSTEET JA LAITTEET lukuun ottamatta vesikaton varusteita (esim. kohta 51.9). 7 KONETEKNISET TYÖT
