1 RT CAD -kirjastot TARVIKETIETO tammikuu 2012 voimassa asti 1 (8) RT Talo Talo 90 K SfB ThermiSol Oy Lattiaeristeet Platina ja EPS tuotteet Routaeristeet EPS ja XPS tuotteet Puristuslujuus kpa Kattoeristeet Platina, EPS, Titan ja XPS tuotteet Seinäeristeet Platina, EPS ja Titan tuotteet Saunan eristeet Titan Saunaline Askeläänieristeet Step ja Step Floor Heating ThermiSol Oy:n rakennuseristeiden laaja valikoima käsittää monia tuotteita erilaisiin rakentamisen ja teollisuuden käyttökohteisiin ja -tarpeisiin. Valikoima kattaa rakentamisen eristystarpeet perustuksista kattoon. Tuotteiden käyttöalueita on lisäksi maarakentamisessa, teollisuudessa ja monissa erikoiskohteissa. ThermiSol EPS Paisutettu polystyreeni Routa-, lattia-, seinä- ja kattoeristeet Keventeet Elementtirakenteet ThermiSol Platina Neoporista valmistettu paisutettu polystyreeni Raaka-aineessa olevan grafiitin ansiosta eristeellä on 20 % parempi eristysteho kuin perinteisillä eristeillä Lattia-, seinä- ja kattoeristeet Elementtirakenteet ThermiSol Super Paisutettu polystyreeni Routaeristeet ThermiSol ja Laatu ThermiSol johtamisjärjestelmä täyttää laatu-, ympäristö-, työterveys- ja työturvallisuusstandardien vaatimukset ThermiSol panostaa vahvasti tuotekehitykseen Tuotteet ovat tutkittuja ja testattuja ja kuuluvat vähäpäästöisten rakennusmateriaalien parhaaseen M1-luokkaan. ThermiSol XPS Suulakepuristettu polystyreeni Routaeristeet ja käännetyn katon eristeet ThermiSol Titan PIR (polyisosyanyraatti) uretaanieristeet Seinä- ja kattoeristeet

2 RT tarviketieto 2 ThermiSol lattiaeristeet EPS 100 Lattia ja EPS 60S Lattia EPS 200 Lattia Platina Lattia ThermiSol EPS Lattia Hyvä lämmöneristyskyky Kestävä eriste, ei homehdu tai lahoa Tuotteet kevyitä ja pölyämättömiä, käsittely helppoa Eristeitä löytyy eri puristuslujuuksina ja paksuuksina EPS 100 Lattia on yleisin lattioiden alla käytettävistä eristeistä EPS 100 Lattia -eristeillä on hyvä saatavuus rautakaupoista ympäri maan EPS 60S -laatu on viranomaisvaatimus tuulettuviin alapohjiin EPS 200 Lattia -eristettä käytetään suurta puristuslujuutta vaativissa kohteissa esim. teollisuushallien alapohjissa. ThermiSol Platina Lattia Platina on Neoporista valmistettu matalaenergiaeriste Raaka-aineessa olevan grafiitin ansiosta eristeellä on 20 % parempi eristysteho kuin perinteisillä eristeillä Vastaa ajan henkeen: määräykset kiristyvät, eristepaksuudet kasvavat Sopii erinomaisesti matalaenergia- ja passiivitalon alapohjien ja lattioiden eristämiseen Ison levykoon(1200 x 2000 mm) ansiosta eriste on nopea asentaa Saatavana hyvin varustetuista rautakaupoista. ThermiSol Platina Ontelo Matalaenergiaeriste ryömintätilaisiin ontelolaatta-alapohjiin Levykoko 170 x 1196 x 2000 tai 3000 mm Myös muita levykokoja ja paksuuksia saatavilla 170 mm eristepaksuudella saavutetaan U-arvo 0,17 W/m 2 K (ontelolaattarakenne) Kestävä eriste, ei homehdu tai lahoa Hyvä mittapysyvyys Tuotteen paloluokka on E Kosteusteknisesti turvallinen tuote. Tuote Levykoko, mm Vakiopaksuudet, mm Pitkäaikainen puristuslujuus, kg/m 2 Lyhytaikainen puristuslujuus, kpa (EN 826) Lämmönjohtavuus D, W/mK EPS 60S Lattia 1000x , 70, ,039 EPS 100 Lattia 1000x , 50, 70, ,036 EPS 200 Lattia 1000x , 70, ,033 Platina Lattia 1200x , ,031 Platina Ontelo 1196x2000/ ,031

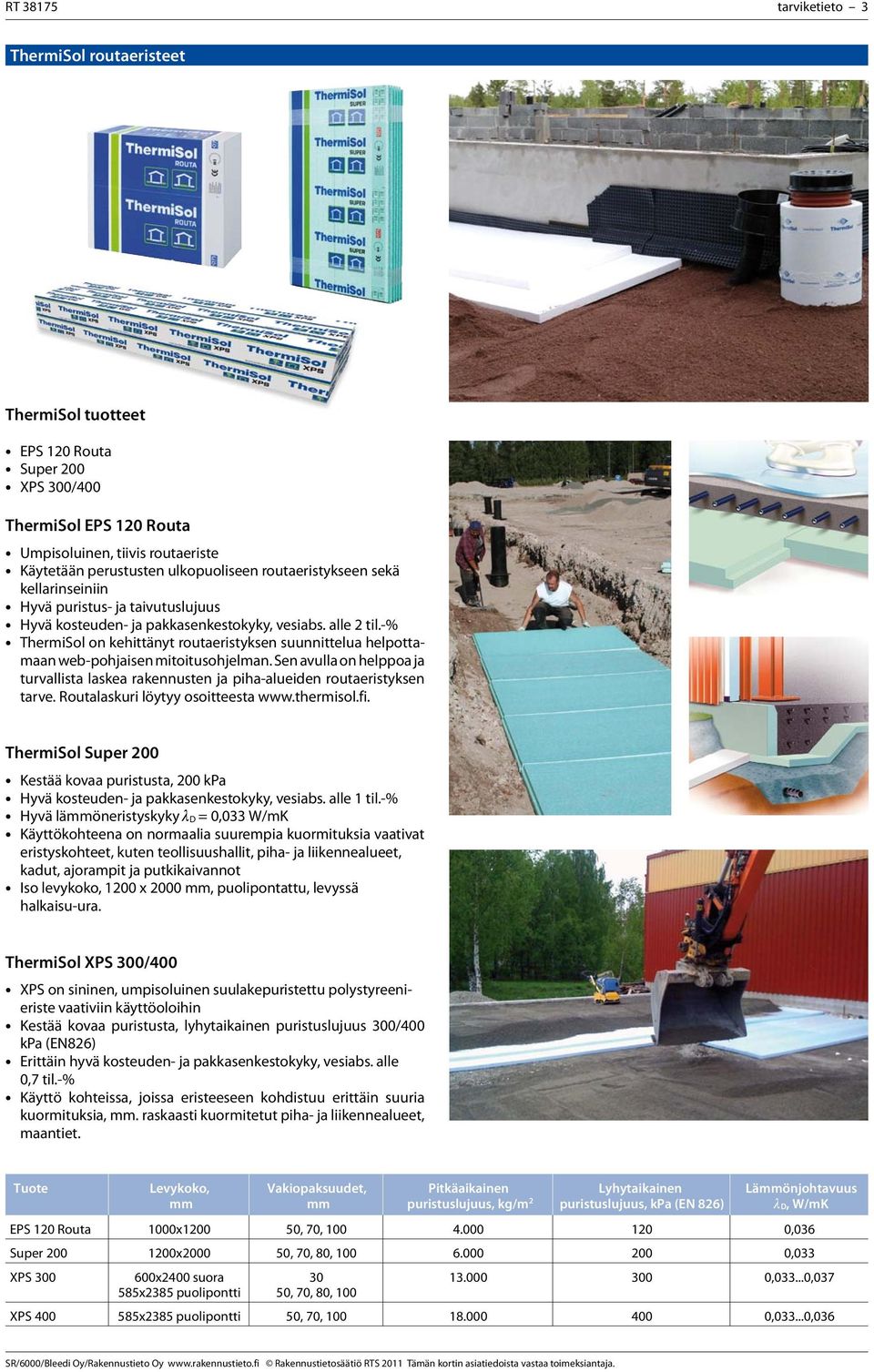

3 RT tarviketieto 3 ThermiSol routaeristeet EPS 120 Routa Super 200 XPS 300/400 ThermiSol EPS 120 Routa Umpisoluinen, tiivis routaeriste Käytetään perustusten ulkopuoliseen routaeristykseen sekä kellarinseiniin Hyvä puristus- ja taivutuslujuus Hyvä kosteuden- ja pakkasenkestokyky, vesiabs. alle 2 til.-% ThermiSol on kehittänyt routaeristyksen suunnittelua helpottamaan web-pohjaisenmitoitusohjelman. Sen avulla on helppoa ja turvallista laskea rakennusten ja piha-alueiden routaeristyksen tarve. Routalaskuri löytyy osoitteesta ThermiSol Super 200 Kestää kovaa puristusta, 200 kpa Hyvä kosteuden- ja pakkasenkestokyky, vesiabs. alle 1 til.-% Hyvä lämmöneristyskyky D = 0,033 W/mK Käyttökohteena on normaalia suurempia kuormituksia vaativat eristyskohteet, kuten teollisuushallit, piha- ja liikennealueet, kadut, ajorampit ja putkikaivannot Iso levykoko, 1200 x 2000 mm, puolipontattu, levyssä halkaisu-ura. ThermiSol XPS 300/400 XPS on sininen, umpisoluinen suulakepuristettu polystyreenieriste vaativiin käyttöoloihin Kestää kovaa puristusta, lyhytaikainen puristuslujuus 300/400 kpa (EN826) Erittäin hyvä kosteuden- ja pakkasenkestokyky, vesiabs. alle 0,7 til.-% Käyttö kohteissa, joissa eristeeseen kohdistuu erittäin suuria kuormituksia, mm. raskaasti kuormitetut piha- ja liikennealueet, maantiet. Tuote Levykoko, mm Vakiopaksuudet, mm Pitkäaikainen puristuslujuus, kg/m 2 Lyhytaikainen puristuslujuus, kpa (EN 826) Lämmönjohtavuus D, W/mK EPS 120 Routa 1000x , 70, ,036 Super x , 70, 80, ,033 XPS x2400 suora , , x2385 puolipontti 50, 70, 80, 100 XPS x2385 puolipontti 50, 70, , ,036

4 RT tarviketieto 4 ThermiSol EPS -keventeet ThermiSol EPS -keventeet soveltuvat maarakentamiseen, pehmeikköalueiden uudis- ja korjausrakentamiseen sekä piha-alueiden muotoiluun EPS toimii kevyenä georakennusmateriaalina, ja on keveydestään huolimatta luja ja kestävä ratkaisu. EPS-keventeiden avulla saadaan poistettua painuma- ja vakavuusongelmat yksinkertaisella menetelmällä. Helppo ja nopea rakentaa myös vaikeisiin paikkoihin. Materiaalimenekki on aina tarkasti määritettävissä ennakkoon. Ei vety, lahoa eikä homehdu. EPS on ympäristölle myrkytön. Pohjarakennusmenetelmä ja kevennyspaksuus valitaan aina kunkin kohteen suunnitelmien pohjalta. Katso suunnittelu- ja rakentamisohjeet (EPS Keventeet yhdyskuntarakentamisessa) internet-sivuilta Yleiset suunnittelu- ja rakentamisohjeet EPS-keventeille määrittelevät mitoituksessa käytettävät arvot, esim. puristuslujuuden tulee yleensä olla vähintään 100 kpa, kun kokoonpuristuma on 5 %. ThermiSol seinäeristeratkaisut Platina Rappari Platina Sänkkäri EPS Seinä Platina Runko Titan Topline Titan Saunaline ThermiSol Platina Rappari Platina Rappari on tehokas lämmöneriste ohutrapattaviin seiniin, lämmönjohtavuus 0,031 W/mK Paksuus 170 mm riittää nykyvaatimusten U-arvoon 0,17 W/m 2 K (betoniseinä) Soveltuu sekä uudis- että korjauskohteisiin Lisäeristys Platina Rapparilla parantaa vanhojen seinien U-arvoja nykypäivän tasolle Platina (Neopor) + ohutrappaus on eniten käytetty seinäeristeratkaisu koko Euroopan alueella. ThermiSol Platina Sänkkäri Platina Sänkkäri mahdollistaa perinteisiä eristeitä ohuemmat sekä kestävämmät rakenteet Paksuus 180 mm riittää nykyvaatimusten U-arvoon 0,17 W/m 2 K (sandwich-rakenne) Kosteusteknisesti erinomainen eriste betonirakenteisiin, sillä vesihöyrynläpäisevyys on samaa luokkaa kuin betonilla, joten esimerkiksi erillistä tuuletusuritusta ei tarvita Soveltuu sekä pientaloihin että kerrostaloihin ja sokkelielementteihin. ThermiSol EPS Seinä ThermiSol EPS 60S, 80S ja 100S Seinä -eristeet soveltuvat betonisandwich-elementteihin sekä ohutrapattaviin uudis- ja korjauskohteisiin Mittatarkkuus ja kosteustekninen toimivuus takaavat hyvän lopputuloksen EPS-eristeen lämmöneristävyys paranee lämpötilan laskiessa Lahoamaton ja homehtumaton Sopii sekä pientaloihin että kerrostaloihin.

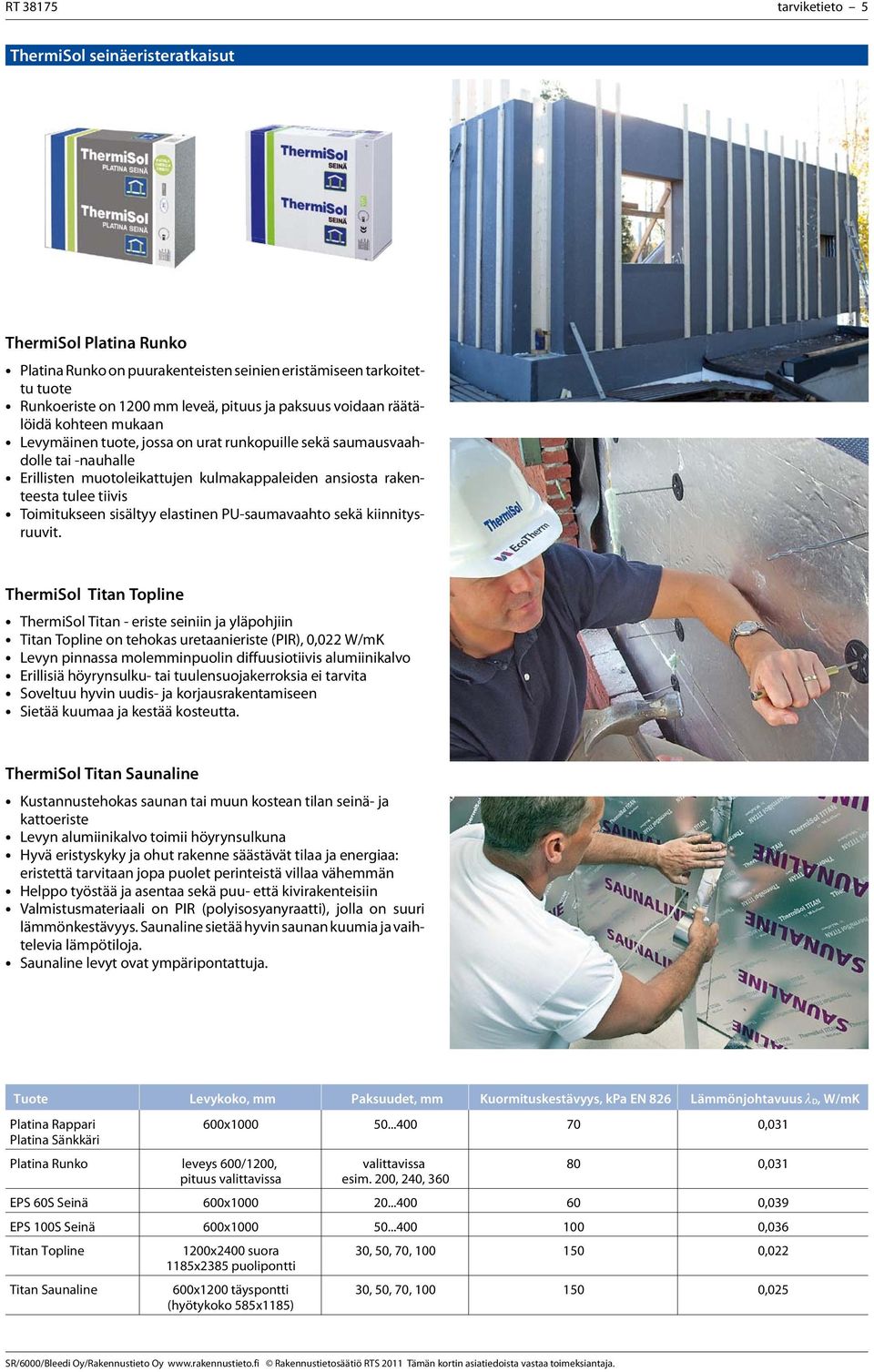

5 RT tarviketieto 5 ThermiSol seinäeristeratkaisut ThermiSol Platina Runko Platina Runko on puurakenteisten seinien eristämiseen tarkoitettu tuote Runkoeriste on 1200 mm leveä, pituus ja paksuus voidaan räätälöidä kohteen mukaan Levymäinen tuote, jossa on urat runkopuille sekä saumausvaahdolle tai -nauhalle Erillisten muotoleikattujen kulmakappaleiden ansiosta rakenteesta tulee tiivis Toimitukseen sisältyy elastinen PU-saumavaahto sekä kiinnitysruuvit. ThermiSol Titan Topline ThermiSol Titan - eriste seiniin ja yläpohjiin Titan Topline on tehokas uretaanieriste (PIR), 0,022 W/mK Levyn pinnassa molemminpuolin diffuusiotiivis alumiinikalvo Erillisiä höyrynsulku- tai tuulensuojakerroksia ei tarvita Soveltuu hyvin uudis- ja korjausrakentamiseen Sietää kuumaa ja kestää kosteutta. ThermiSol Titan Saunaline Kustannustehokas saunan tai muun kostean tilan seinä- ja kattoeriste Levyn alumiinikalvo toimii höyrynsulkuna Hyvä eristyskyky ja ohut rakenne säästävät tilaa ja energiaa: eristettä tarvitaan jopa puolet perinteistä villaa vähemmän Helppo työstää ja asentaa sekä puu- että kivirakenteisiin Valmistusmateriaali on PIR (polyisosyanyraatti), jolla on suuri lämmönkestävyys. Saunaline sietää hyvin saunan kuumia ja vaihtelevia lämpötiloja. Saunaline levyt ovat ympäripontattuja. Tuote Levykoko, mm Paksuudet, mm Kuormituskestävyys, kpa EN 826 Lämmönjohtavuus D, W/mK Platina Rappari Platina Sänkkäri Platina Runko leveys 600/1200, pituus valittavissa 600x ,031 valittavissa esim. 200, 240, ,031 EPS 60S Seinä 600x ,039 EPS 100S Seinä 600x ,036 Titan Topline Titan Saunaline 1200x2400 suora 1185x2385 puolipontti 600x1200 täyspontti (hyötykoko 585x1185) 30, 50, 70, ,022 30, 50, 70, ,025

6 RT tarviketieto 6 ThermiSol kattoeristeet Platina Katto EPS 60S, 80/36S, 100S Katto XPS 300 käännettyihin kattoihin Platina Pi-Ka pientalojen yläpohjiin ThermiSol Platina Katto Soveltuu loiviin kattoihin sekä uudis- että korjauskohteissa Hyvän lämmöneristyskyvyn ansiosta eristepaksuudet pysyvät järkevinä Tuotteet keveitä ja helppoja asentaa Tarkkamittainen ja mittapysyvä tuote Eristepaksuus ei vaikuta kuormituskestävyyteen Konvektion heikentävää vaikutusta ei esiinny. ThermiSol EPS 60S, 80/36S, 100S Katto Loivien kattorakenteiden lämmöneriste Soveltuu eristysmääräysten mukaiseen tehokkaaseen lämmöneristämiseen Tutkittu ja korkealaatuinen eristeratkaisu, jolla saavutetaan kokonaistaloudellinen ja toimiva katto Hyvän puristuslujuuden ansiosta eristeet antavat painumattoman alustan vesieristeille Nopea asentaa: paksutkin eristekerrokset saadaan kerta-asennuksella katolle Konvektion heikentävää vaikutusta ei esiinny ThermiSolilta löytyy myös kiilamaisia EPS-paloja katon lisäkallistuksiin. ThermiSol XPS -eriste käännettyihin kattoihin Lämpöeristettyjen pihakansien ja terassien rakenteena käytetään lähes yksinomaan käännettyä kattoratkaisua. Käännetyssä katossa vedeneristys on lämmöneristyksen alapuolella. XPS-eristeen alhaisen vedenimukyvyn ja hyvän puristuslujuuden ansiosta se soveltuu erinomaisesti käytettäväksi käännetyissä katoissa. ThermiSol Platina Pi-Ka - pientalojen kattoihin Pientalojen yläpohjiin tarkoitettu uusi kattoelementtiratkaisu Soveltuu kaikkiin tavanomaisiin runkorakenteisiin Yläpohjasta tulee kerralla tiivis ja lämmöneristetty, muut rakenteet saadaan nopeasti säältä suojaan Koko katto saadaan valmiiksi nopeasti ja kustannustehokkaasti Platina Pi-Ka on tutkittu ja testattu laatutuote Rakenne luo tilan tuntua 1-kerroksisiin rakennuksiin vinon sisäkaton ansiosta Kaikki yläkerran neliöt saadaan hyötykäyttöön 330 mm eristepaksuudella saavutetaan rakenteelle U-arvo 0,09 W/m 2 K Konvektion heikentävää vaikutusta ei esiinny Jänneväli max. 6 m. Tuote Levykoko, mm Paksuudet, mm Kuormituskestävyys, kpa EN 826 Lämmönjohtavuus D, W/mK Platina Katto 1200x1950 puolipontti ,031 EPS 60S Katto 1200x1950 puolipontti ,039 EPS 80/36S Katto 1200x1950 puolipontti ,036 EPS 100S Katto 1200x1950 puolipontti ,036 XPS 300/ x2385 puolipontti /400 0, ,037

7 Thermisol STEP kalvo_orig.indd RT tarviketieto 7 ThermiSol Step askeläänieristeet STEP VTT EXPERT SERVICES OY STEP ThermiSol Eriste ERISTEMYYNTI Puh ThermiSol Oy Sastamalan tehdas Toravantie SASTAMALA Nro C111/98 TUOTESERTIFIK A AT TI Step Step Floor Heating Step+ Step Reunakaista ThermiSol Step askeläänieriste Tehokas ja toimiva äänieriste välipohjaan Valmistettu elastisoidusta EPS-muovista Asennus kelluvan lattian välikerrokseen kantavan rakenteen ja pintalaatan väliin Reunat viistetty, alapinta 2 suuntaan uritettu Step-eristeillä askeläänitasoksi saadaan db (määräystaso alle 53 db) Dynaaminen jäykkyys alle 20 MN/m 3. ThermiSol Step Floor Heating Askeläänieriste kelluviin lattioihin ja erityisesti talojen välipohjiin Lattialämmityksen yhteydessä Step FH ansiosta lämpöenergiaa saadaan tehokkaasti ohjattua huonetilaan Ruutukuvioisen päällysteen avulla lämmitysputkien asennuspaikat löytyvät nopeasti ja niiden kiinnitys on helppoa Päällyste toimii ns. valusuojana estäen märkien tasoitemassojen tai betonivalun pääsemistä ääniteknisesti vääriin paikkoihin. ThermiSol Step+ Käyttö: kelluvien lattiarakenteiden reuna-alueet, joihin kohdistuu suuria viiva- tai pistekuormia esim. kirjahyllyjen ja muiden raskaiden kalusteiden aiheuttamana Step+ -levyjä tulee käyttää vain 0,6 metrin leveydellä seinien vierustoilla. Keskellä lattiatilaa tulee aina käyttää ääniteknisesti oikein toimivia (joustavia) Step-eristeitä. ThermiSol Step + ThermiSol Step 600 seinärakenne lattian reuna-alue 600 mm Step Reunakaista Urituksen kautta tuulettuva kosteus ohjataan ulos Step Reunakaistan kautta Reunakaista varmistaa pintakerroksen uimisen eristekerroksen päällä. 600 Tuote Levykoko, mm Vakiopaksuudet, mm Hyötykuorma, kg/m 2 Lämmönjohtavuus D, W/mK Step 1000x , 30 uritettu 500 0,040 Step+ 600x uritettu ,036 Step Floor Heating 1000x uritettu, pinnoitettu 500 0,040 Step Reunakaista pituus 1200, korkeus 80, 100, 120, uritettu - 0,040

8 RT tarviketieto 8 ThermiSol Erikoistuotteet Putkieristeet EPS-kourut ja kaarevat EPS-tuotteet sopivat putkien, rumpujen ja säiliöiden eristämiseen Putkikouruissa on pitkillä sivuilla pontti. Eristepaksuudeltaan yli 50 mm:n kouruissa on kaksoispontti. Kourueristeillä ei ole määrättyä ylä- eikä alarajaa koon suhteen, eristeitä voidaan valmistaa suurienkin säiliöiden eristämiseen Eristepaksuudella ei ole ylärajaa, hyvinkin suuret eristepaksuudet ovat mahdollisia. EPS-anturamuotit EPS-muotit on tarkoitettu pilarianturoiden valuun Muotti on helposti ja nopeasti koottavissa työmaalla 4 sivukappaleesta. Kappaleet liitetään toisiinsa tiiviisti lohenpyrstöliitoksilla. Vakiotuotteiden seinämävahvuus on 100 mm ja koko 600 x 600 mm x 1500 mm 2 Muotti voidaan jättää valun jälkeen paikoilleen routaeristeeksi Muotit ovat helposti käsiteltäviä työmaaolosuhteissa Työnaikainen lisätuenta tehdään ulkopuolisella soratäytöllä. Isoissa muoteissa tuenta tehdään tarvittaessa esimerkiksi soljilla tai erillisellä tukirakenteella. Ekokide Puhdasta EPS-solupolystyreeniä, ei sisällä myrkkyjä tai ympäristölle haitallisia aineita Maa- ja metsätalousministeriön hyväksymä kateratkaisu lietesäiliöihin (hyväksyntä n:o 4691/559/96) Ekokide-helmet kaadetaan nestemäisen lietteen pinnalle. Ne leviävät tasaiseksi katteeksi muutamassa tunnissa. Säiliön pinnalle riittää mm kerrospaksuus. Pakkauskoko 500 l. Kate estää hajun leviämisen, vähentää typen poistumista lietteestä ja estää lietteen jäätymisen pakkasella Patentti- ja rekisterihallituksen hyödyllisyysmalli n:o ThermiSol-elementit ThermiSol-elementit ovat sandwich-tyyppisiä: EPS-solupolystyreeniytimen molemmille puolille on liimattu väripinnoitettu teräsohutlevy tai rst-levy Tuotevalikoimaan kuuluvat seinä- ja kattoelementit sekä palosuojatut elementit Elementin pinnat ovat täysin valmiit, erillisiä pintakäsittelyjä ei tarvita ThermiSol-elementit ovat kevyitä, joten rakennuksen perustamiskustannukset jäävät alhaisiksi Elementit voidaan kiinnittää liimapuu-, teräs- ja betonirunkoihin ThermiSol-elementtien vakioleveys on 1200 mm ja pituus enintään mm. Käyttökohteet ThermiSol-elementtien käyttökohteita ovat mm. teollisuus- ja liiketilat urheiluhallit maatalouden tuotanto- ja varastorakennukset kone- ja laitekorjaamot elintarviketeollisuuden tuotantotilat lämpimät varastot ja terminaalit kylmä- ja pakkasvarastot korjaus- ja tilaelementtirakentaminen erilaiset steriilit tilat. Liikerakennus, Hämeenlinna Elementtejä voidaan käyttää sekä uudisrakennus- että peruskorjauskohteissa. ThermiSol-elementtejä voidaan muunnella tarpeen mukaan, joten erilaiset rakenneratkaisut on helppo toteuttaa. VALMISTUS JA MYYNTI ThermiSol Oy Toravantie 18, SASTAMALA Puhelin Faksi myynti@thermisol.fi
