1

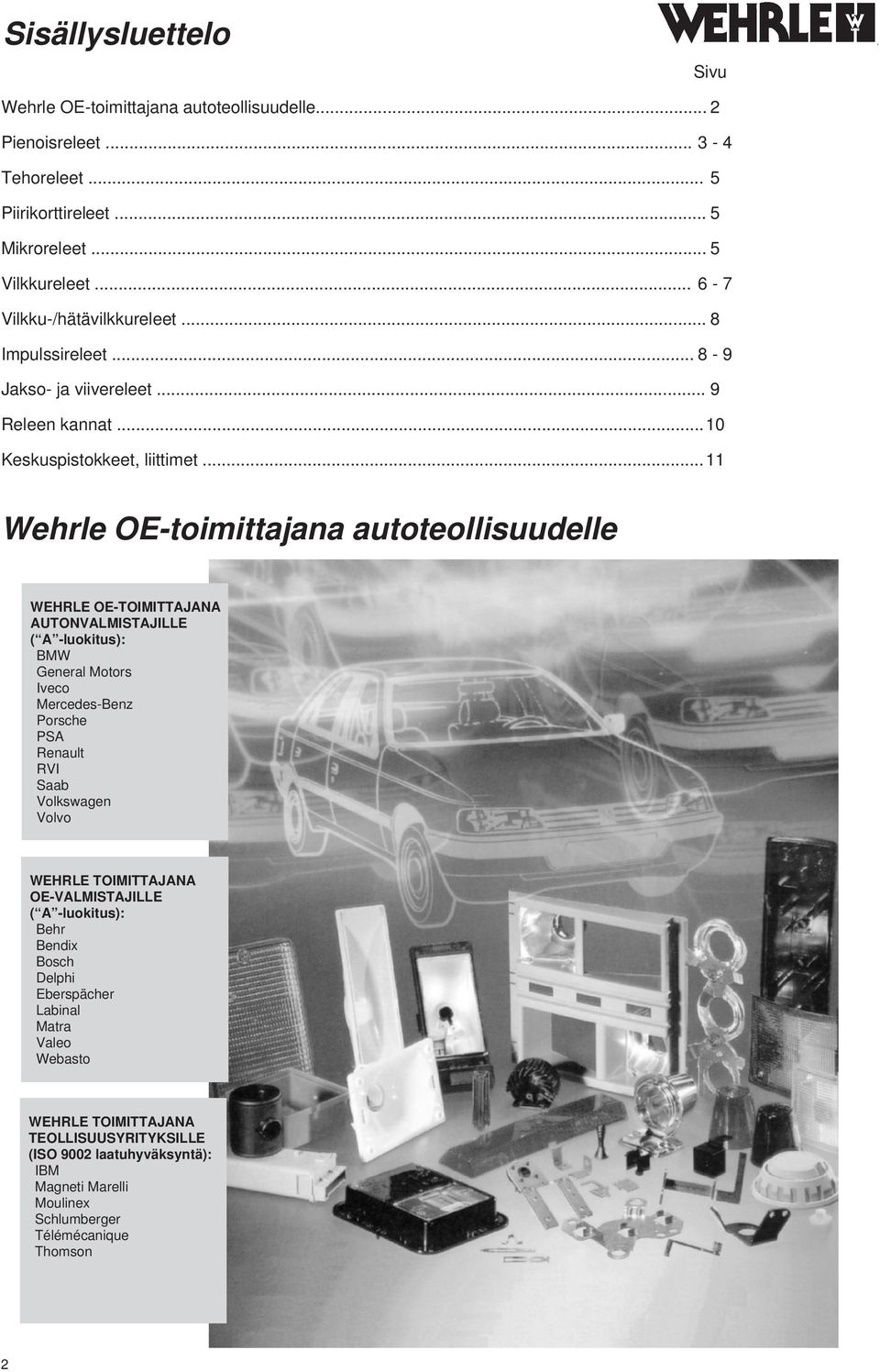

2 Sisällysluettelo Sivu Wehrle OE-toimittajana autoteollisuudelle... 2 Pienoisreleet Tehoreleet... 5 Piirikorttireleet... 5 Mikroreleet... 5 Vilkkureleet Vilkku-/hätävilkkureleet... 8 Impulssireleet Jakso- ja viivereleet... 9 Releen kannat...10 Keskuspistokkeet, liittimet...11 Wehrle OE-toimittajana autoteollisuudelle WEHRLE OE-TOIMITTAJANA AUTONVALMISTAJILLE ( A -luokitus): BMW General Motors Iveco Mercedes-Benz Porsche PSA Renault RVI Saab Volkswagen Volvo WEHRLE TOIMITTAJANA OE-VALMISTAJILLE ( A -luokitus): Behr Bendix Delphi Eberspächer Labinal Matra Valeo Webasto WEHRLE TOIMITTAJANA TEOLLISUUSYRITYKSILLE (ISO 9002 laatuhyväksyntä): IBM Magneti Marelli Moulinex Schlumberger Télémécanique Thomson 2

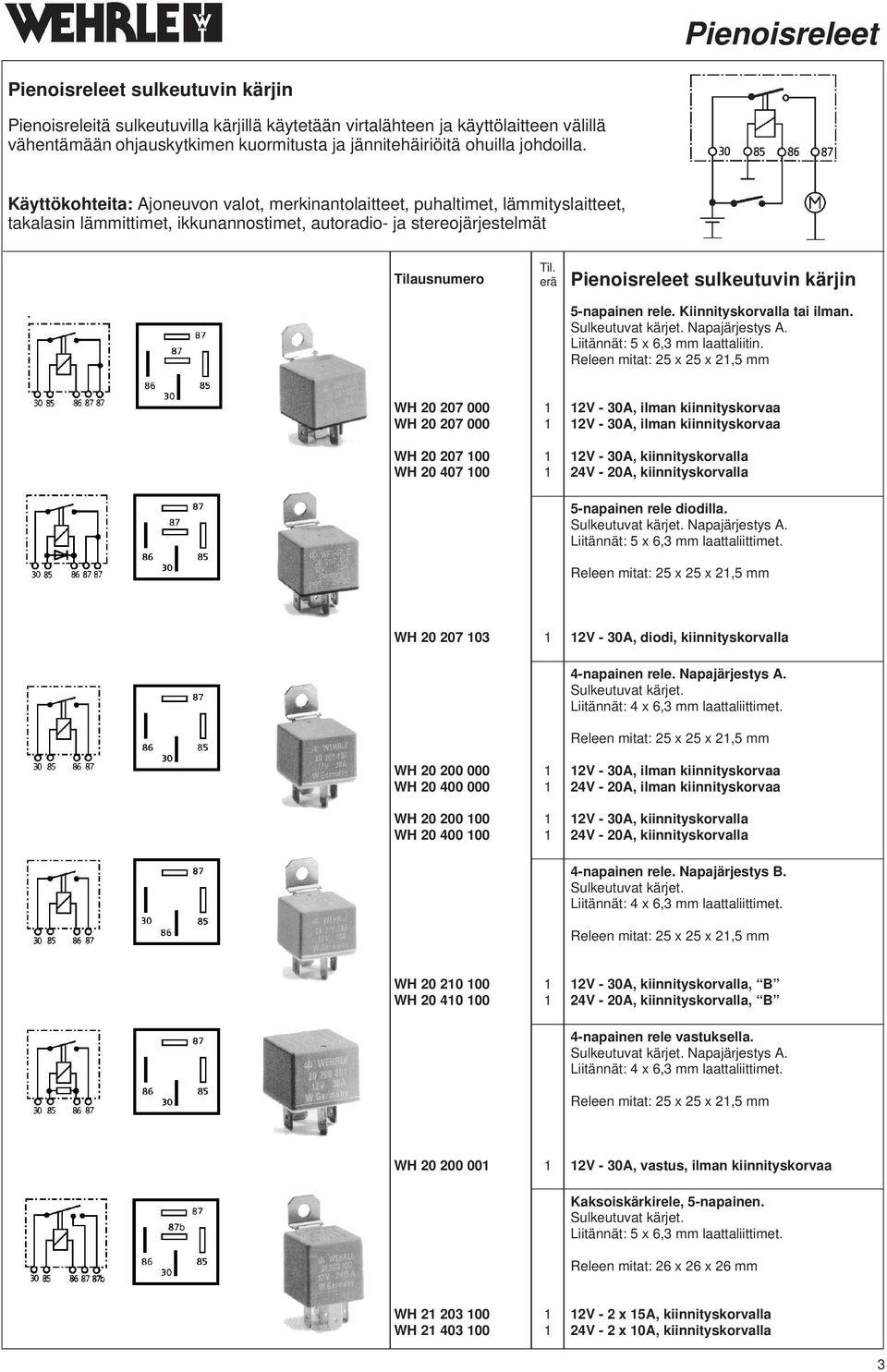

3 Pienoisreleet Pienoisreleet sulkeutuvin kärjin Pienoisreleitä sulkeutuvilla kärjillä käytetään virtalähteen ja käyttölaitteen välillä vähentämään ohjauskytkimen kuormitusta ja jännitehäiriöitä ohuilla johdoilla. Käyttökohteita: Ajoneuvon valot, merkinantolaitteet, puhaltimet, lämmityslaitteet, takalasin lämmittimet, ikkunannostimet, autoradio- ja stereojärjestelmät Pienoisreleet sulkeutuvin kärjin 5-napainen rele. Kiinnityskorvalla tai ilman. Sulkeutuvat kärjet. Napajärjestys A. Liitännät: 5 x 6,3 mm laattaliitin. WH V - 30A, ilman kiinnityskorvaa WH V - 30A, ilman kiinnityskorvaa WH V - 30A, kiinnityskorvalla WH V - 20A, kiinnityskorvalla 5-napainen rele diodilla. Sulkeutuvat kärjet. Napajärjestys A. WH V - 30A, diodi, kiinnityskorvalla 4-napainen rele. Napajärjestys A. Sulkeutuvat kärjet. Liitännät: 4 x 6,3 mm laattaliittimet. WH V - 30A, ilman kiinnityskorvaa WH V - 20A, ilman kiinnityskorvaa WH V - 30A, kiinnityskorvalla WH V - 20A, kiinnityskorvalla 4-napainen rele. Napajärjestys B. Sulkeutuvat kärjet. Liitännät: 4 x 6,3 mm laattaliittimet. WH V - 30A, kiinnityskorvalla, B WH V - 20A, kiinnityskorvalla, B 4-napainen rele vastuksella. Sulkeutuvat kärjet. Napajärjestys A. Liitännät: 4 x 6,3 mm laattaliittimet. WH V - 30A, vastus, ilman kiinnityskorvaa Kaksoiskärkirele, 5-napainen. Sulkeutuvat kärjet. Releen mitat: 26 x 26 x 26 mm WH V - 2 x 15A, kiinnityskorvalla WH V - 2 x 10A, kiinnityskorvalla 3

4 Pienoisreleet Pienoisreleet vaihtokärjin Pienoisreleitä vaihtokärjillä käytetään vaihtamaan käyttölaitteen toimintatilaa tai tai käyttölaite toiseen. Vaihtokärkireleitä voidaan käyttää avautuvina tai sulkeutuvina. Käyttökohteita: Käyttölaitteen tai sen asennon valinta, esim. lämmityslaitteet, puhaltimet, merkinantolaitteet, hälytinjärjestelmät, napaisuuden vaihto. Pienoisreleet vaihtokärjin Vaihtokärkirele, ilman kiinnityskorvaa. Napajärjestys A. WH V - 20/30A, ilman kiinnityskorvaa WH V - 10/20A, ilman kiinnityskorvaa Vaihtokärkirele, kiinnityskorvalla. Napajärjestys A. WH V - 20/30A, kiinnityskorvalla, A WH V - 10/20A, kiinnityskorvalla, A Vaihtokärkirele, kiinnityskorvalla. Napajärjestys B. WH V - 20/30A, kiinnityskorvalla, B WH V - 20/30A, kiinnityskorvalla, B Vaihtokärkirele vastuksella. Napajärjestys A. WH V - 20/30A, vastus, kiinnityskorvalla WH V - 10/20A, vastus, kiinnityskorvalla Vaihtokärkirele diodilla. Napajärjestys A. WH V - 20/30A, diodi, kiinnityskorvalla WH V - 10/20A, diodi, kiinnityskorvalla WH V - 10/20A, diodi, ilman kiinnityskorvaa 4

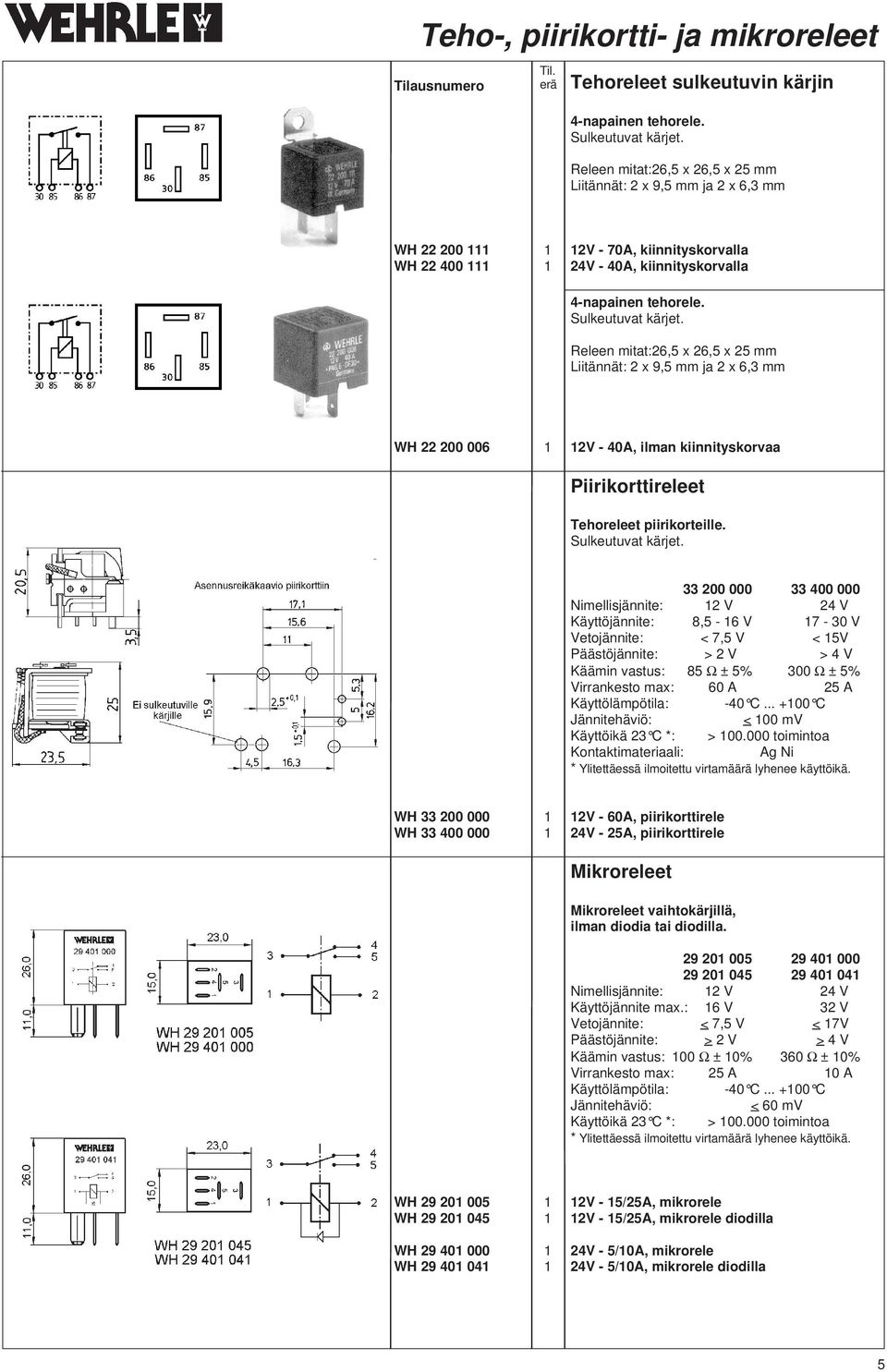

5 Teho-, piirikortti- ja mikroreleet Tehoreleet sulkeutuvin kärjin 4-napainen tehorele. Sulkeutuvat kärjet. Releen mitat:26,5 x 26,5 x 25 mm Liitännät: 2 x 9,5 mm ja 2 x 6,3 mm WH V - 70A, kiinnityskorvalla WH V - 40A, kiinnityskorvalla 4-napainen tehorele. Sulkeutuvat kärjet. Releen mitat:26,5 x 26,5 x 25 mm Liitännät: 2 x 9,5 mm ja 2 x 6,3 mm WH V - 40A, ilman kiinnityskorvaa Piirikorttireleet Tehoreleet piirikorteille. Sulkeutuvat kärjet Nimellisjännite: 12 V 24 V Käyttöjännite: 8,5-16 V V Vetojännite: < 7,5 V < 15V Päästöjännite: > 2 V > 4 V Käämin vastus: 85 Ω ±5% 300Ω ±5% Virrankesto max: 60 A 25 A Käyttölämpötila: -40 C C Jännitehäviö: <100mV Käyttöikä 23 C *: > toimintoa Kontaktimateriaali: Ag Ni * Ylitettäessä ilmoitettu virtamäärä lyhenee käyttöikä. WH V - 60A, piirikorttirele WH V - 25A, piirikorttirele Mikroreleet Mikroreleet vaihtokärjillä, ilman diodia tai diodilla Nimellisjännite: 12 V 24 V Käyttöjännite max.: 16 V 32 V Vetojännite: <7,5V <17V Päästöjännite: >2V >4V Käämin vastus: 100 Ω ± 10% 360 Ω ± 10% Virrankesto max: 25 A 10 A Käyttölämpötila: -40 C C Jännitehäviö: <60mV Käyttöikä 23 C *: > toimintoa * Ylitettäessä ilmoitettu virtamäärä lyhenee käyttöikä. WH V - 15/25A, mikrorele WH V - 15/25A, mikrorele diodilla WH V - 5/10A, mikrorele WH V - 5/10A, mikrorele diodilla 5

6 Vilkkureleet Vilkkureleet Sopii esim. Alfa Romeo Audi BMW Ford 4 DB Opel 4 DB Saab Volvo WEHRLE VW WH V - 2/4 x 21W, kiinnityskorvalla Sopii esim. Alfa Romeo Citroën Fiat Ford 4 DB Lada 4 DB Lancia Peugeot WEHRLE Renault Saab Volvo WH V - 2/4 x 21W, kiinnityskorvalla Sopii esim. Audi BMW Fiat Ford 4 DM Japanil. 4 DM Opel 4 DM Saab Volvo WEHRLE WH V /6 x 21W, kiinnityskorvalla 4 DB WH V - 2/4 x 21W, kiinnityskorvalla 4 DM WH V - 2/4 x 21W, kiinnityskorvalla 6

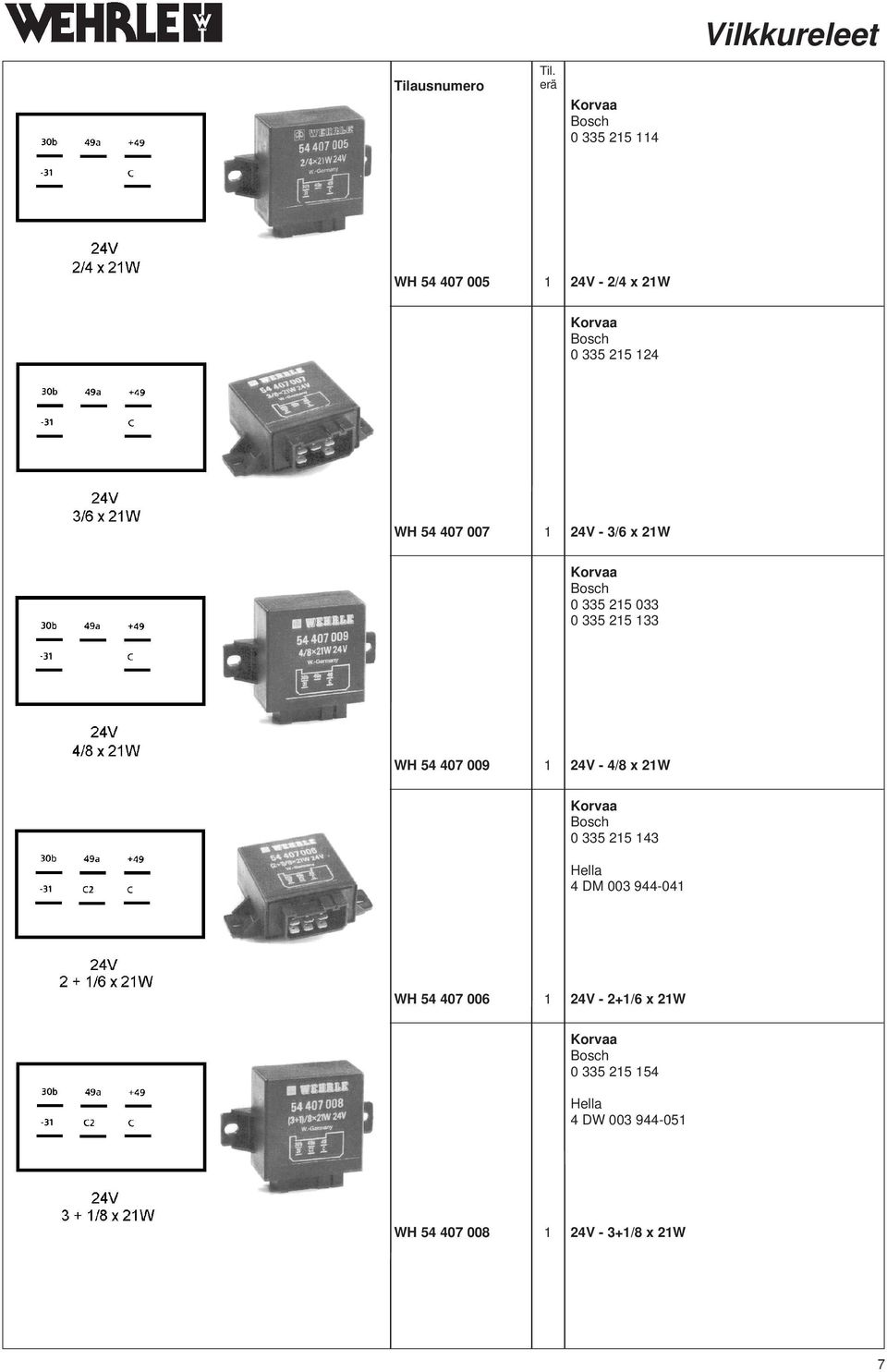

7 Vilkkureleet WH V - 2/4 x 21W WH V - 3/6 x 21W WH V - 4/8 x 21W DM WH V - 2+1/6 x 21W DW WH V - 3+1/8 x 21W 7

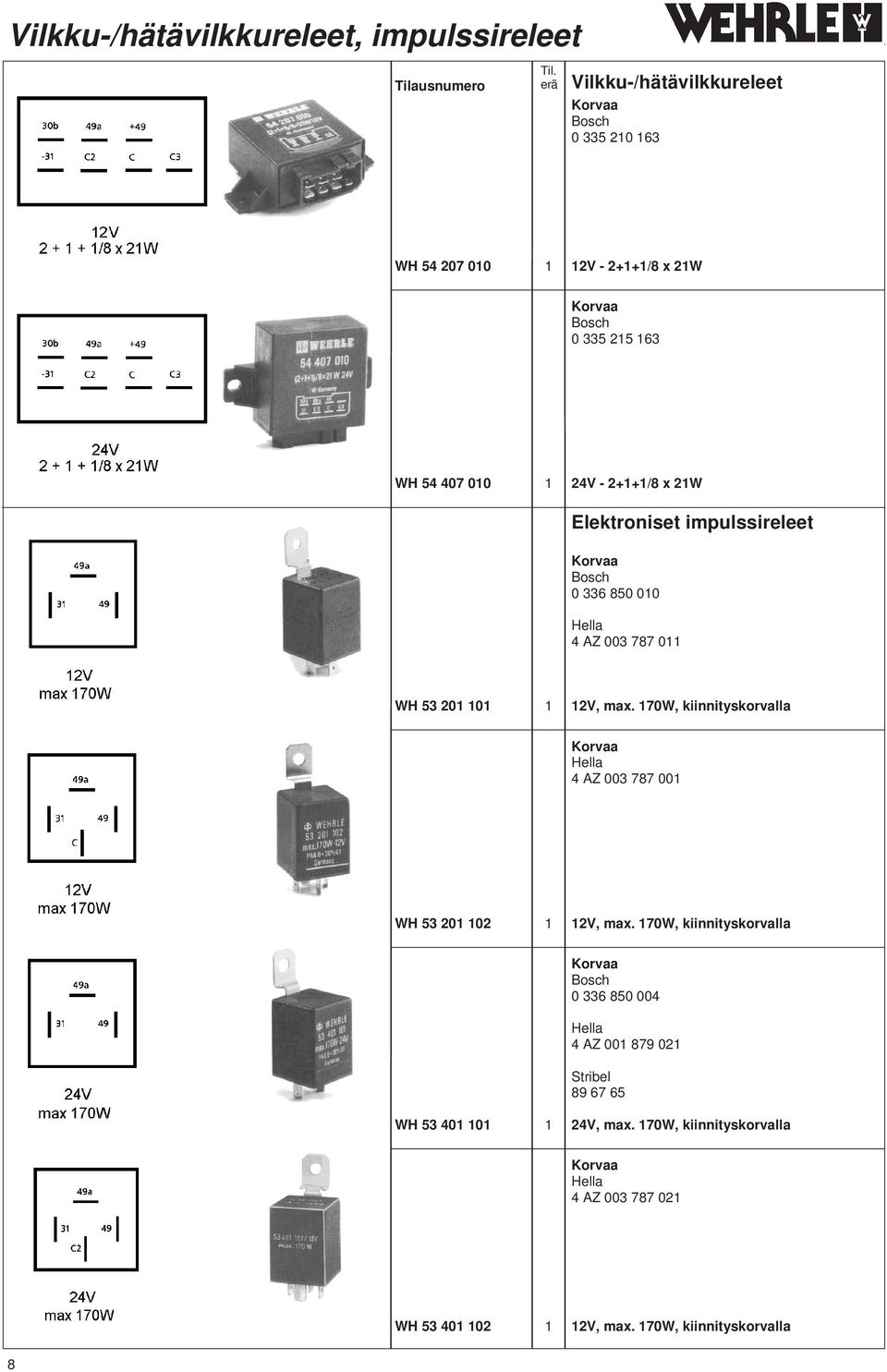

8 Vilkku-/hätävilkkureleet, impulssireleet Vilkku-/hätävilkkureleet WH V /8 x 21W WH V /8 x 21W Elektroniset impulssireleet AZ WH V, max. 170W, kiinnityskorvalla 4 AZ WH V, max. 170W, kiinnityskorvalla AZ Stribel WH V, max. 170W, kiinnityskorvalla 4 AZ WH V, max. 170W, kiinnityskorvalla 8

9 Impulssi-, jakso- ja viivereleet Impulssirele, yleismalli 4 DZ Soveltuu 12V ja 24V järjestelmiin. WH Impulssirele 12V / 24 V, 1-8 x 18/21W Jaksoreleet Pesu-/pyyhinjaksorele, Opel/yleismalli 12V Opel / GM Soveltuu 12V järjestelmiin myös yleiskäyttöön (varmistettava asennuskohtaisesti). WH Pesu-/pyyhinjaksorele 12V, Opel/yleismalli Pesu-/pyyhinjaksorele, 24V yleismalli Soveltuu 24V järjestelmiin yleiskäyttöön (varmistettava asennuskohtaisesti). WH Pesu-/pyyhinjaksorele 24V, yleismalli Viivereleet Viiveellinen ulostulo aktivoidaan sisääntulon ohjaussignaalilla. Ohjaussignaali: plus- tai miinus käyttökytkimellä tai laitteen käyttöjännitteellä Ulostulo: rele (sulkeutuvat tai vaihtokärjet) tai tehotransistori. virrankesto (24V): 10A Käyttöjännite 12-24V. Päästöviiveelliset releet Käyttökohteita esim. jäähdyttimen puhallin, sivupeilien lämmitys, ajovalonpesimet, ajastimet WH Viiverele 12-24V, päästöviive 0,8 sekuntia WH Viiverele 12-24V, päästöviive 25 sekuntia Vetoviiveelliset releet Käyttökohteita esim. ilmastointilaitteen kompressori, linja-auton ovet, viiveelliset sähkömoottorit WH Viiverele 12-24V/10A, vetoviive 4 sekuntia Viiverele säädettävällä viiveajalla. Viiveaika 3,0-15,0 sekuntia. WH Viiverele 12-24V/10A, vetoviive 3-15 sekuntia 9

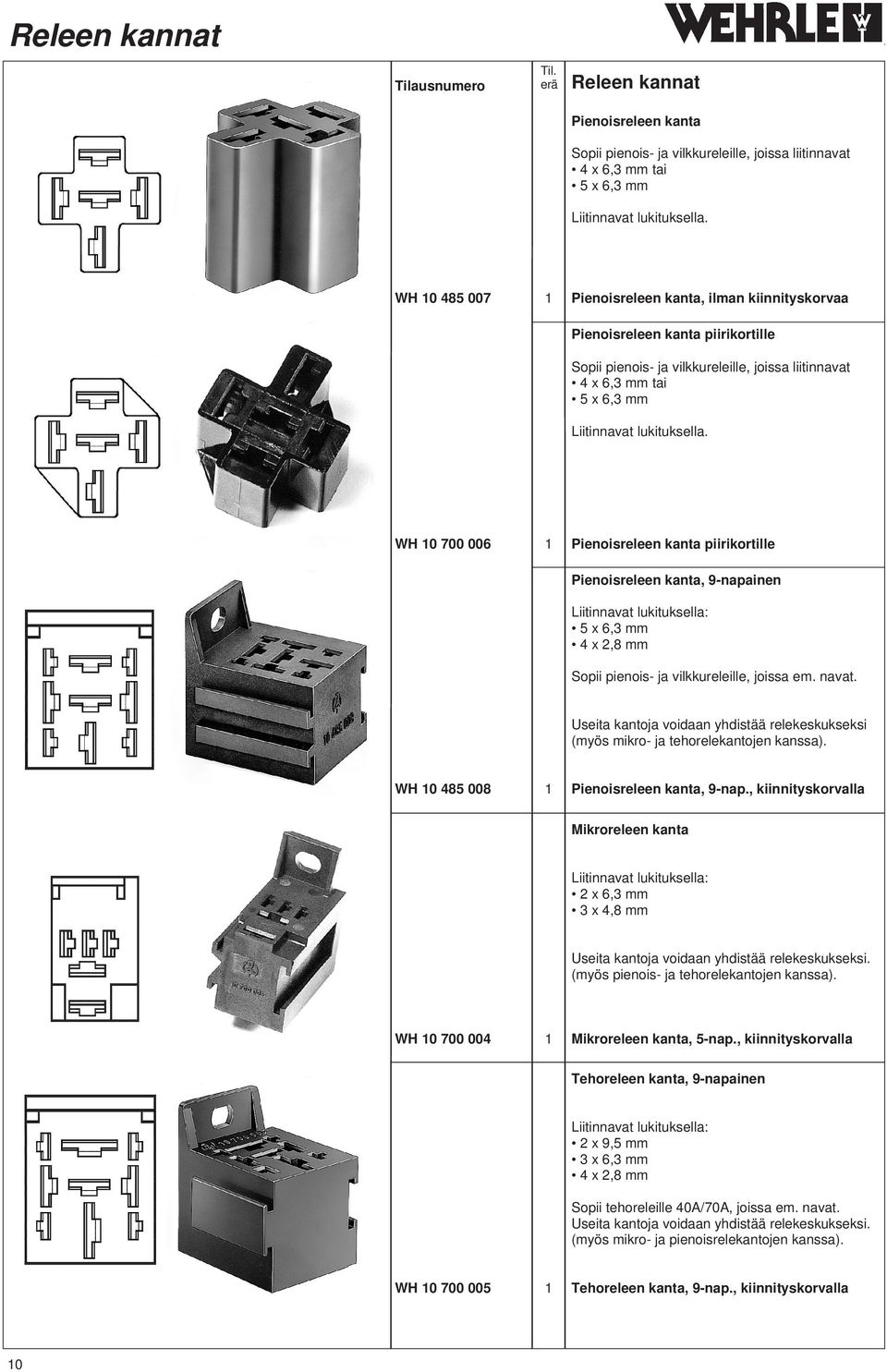

10 Releen kannat Releen kannat Pienoisreleen kanta Sopii pienois- ja vilkkureleille, joissa liitinnavat 4x6,3mmtai 5x6,3mm Liitinnavat lukituksella. WH Pienoisreleen kanta, ilman kiinnityskorvaa Pienoisreleen kanta piirikortille Sopii pienois- ja vilkkureleille, joissa liitinnavat 4x6,3mmtai 5x6,3mm Liitinnavat lukituksella. WH Pienoisreleen kanta piirikortille Pienoisreleen kanta, 9-napainen Liitinnavat lukituksella: 5x6,3mm 4x2,8mm Sopii pienois- ja vilkkureleille, joissa em. navat. Useita kantoja voidaan yhdistää relekeskukseksi (myös mikro- ja tehorelekantojen kanssa). WH Pienoisreleen kanta, 9-nap., kiinnityskorvalla Mikroreleen kanta Liitinnavat lukituksella: 2x6,3mm 3x4,8mm Useita kantoja voidaan yhdistää relekeskukseksi. (myös pienois- ja tehorelekantojen kanssa). WH Mikroreleen kanta, 5-nap., kiinnityskorvalla Tehoreleen kanta, 9-napainen Liitinnavat lukituksella: 2x9,5mm 3x6,3mm 4x2,8mm Sopii tehoreleille 40A/70A, joissa em. navat. Useita kantoja voidaan yhdistää relekeskukseksi. (myös mikro- ja pienoisrelekantojen kanssa). WH Tehoreleen kanta, 9-nap., kiinnityskorvalla 10

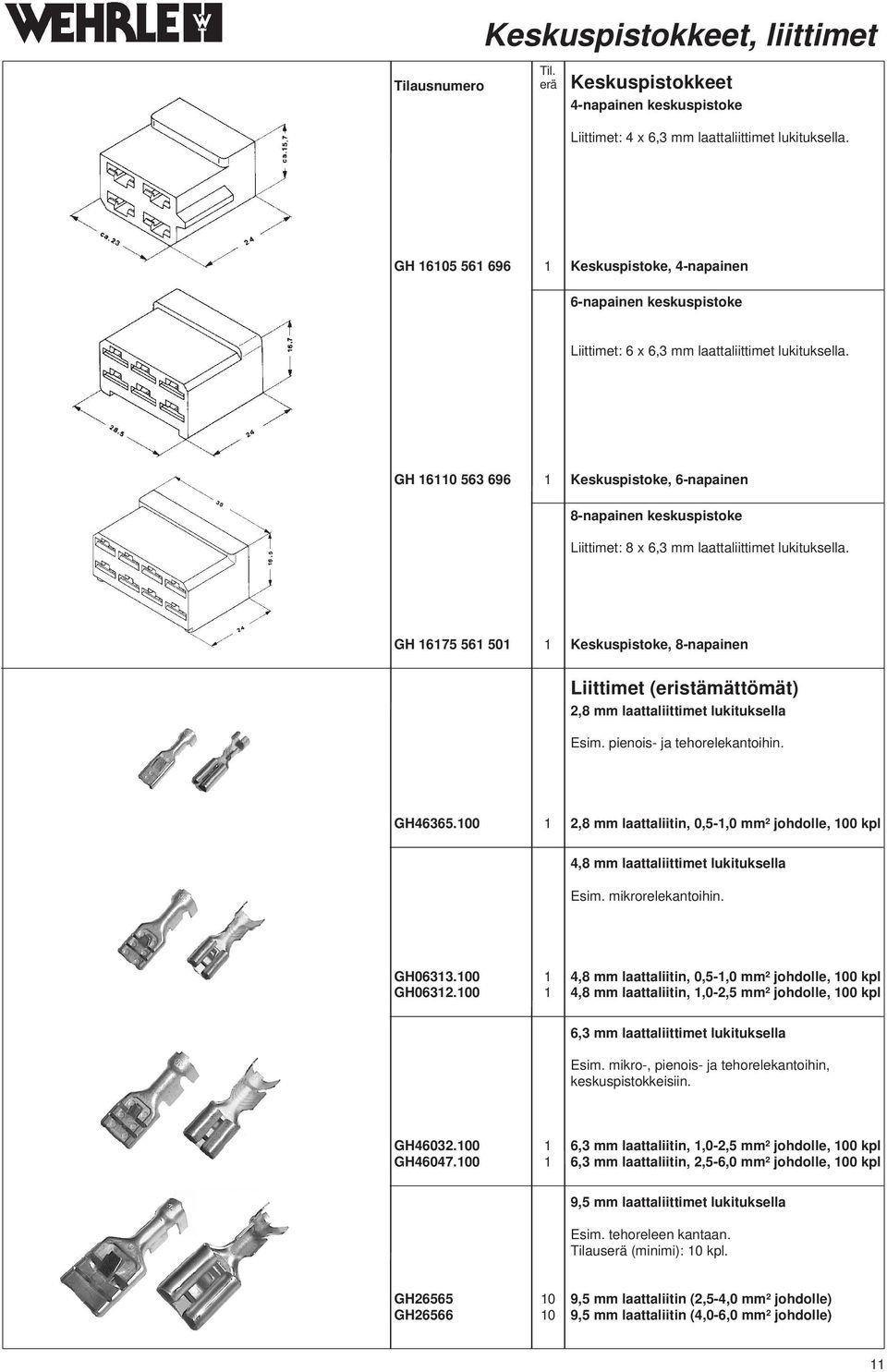

11 Keskuspistokkeet, liittimet Keskuspistokkeet 4-napainen keskuspistoke Liittimet: 4 x 6,3 mm laattaliittimet lukituksella. GH Keskuspistoke, 4-napainen 6-napainen keskuspistoke Liittimet: 6 x 6,3 mm laattaliittimet lukituksella. GH Keskuspistoke, 6-napainen 8-napainen keskuspistoke Liittimet: 8 x 6,3 mm laattaliittimet lukituksella. GH Keskuspistoke, 8-napainen Liittimet (eristämättömät) 2,8 mm laattaliittimet lukituksella Esim. pienois- ja tehorelekantoihin. GH ,8 mm laattaliitin, 0,5-1,0 mm² johdolle, 100 kpl 4,8 mm laattaliittimet lukituksella Esim. mikrorelekantoihin. GH ,8 mm laattaliitin, 0,5-1,0 mm² johdolle, 100 kpl GH ,8 mm laattaliitin, 1,0-2,5 mm² johdolle, 100 kpl 6,3 mm laattaliittimet lukituksella Esim. mikro-, pienois- ja tehorelekantoihin, keskuspistokkeisiin. GH ,3 mm laattaliitin, 1,0-2,5 mm² johdolle, 100 kpl GH ,3 mm laattaliitin, 2,5-6,0 mm² johdolle, 100 kpl 9,5 mm laattaliittimet lukituksella Esim. tehoreleen kantaan. Tilaus (minimi): 10 kpl. GH ,5 mm laattaliitin (2,5-4,0 mm² johdolle) GH ,5 mm laattaliitin (4,0-6,0 mm² johdolle) 11
