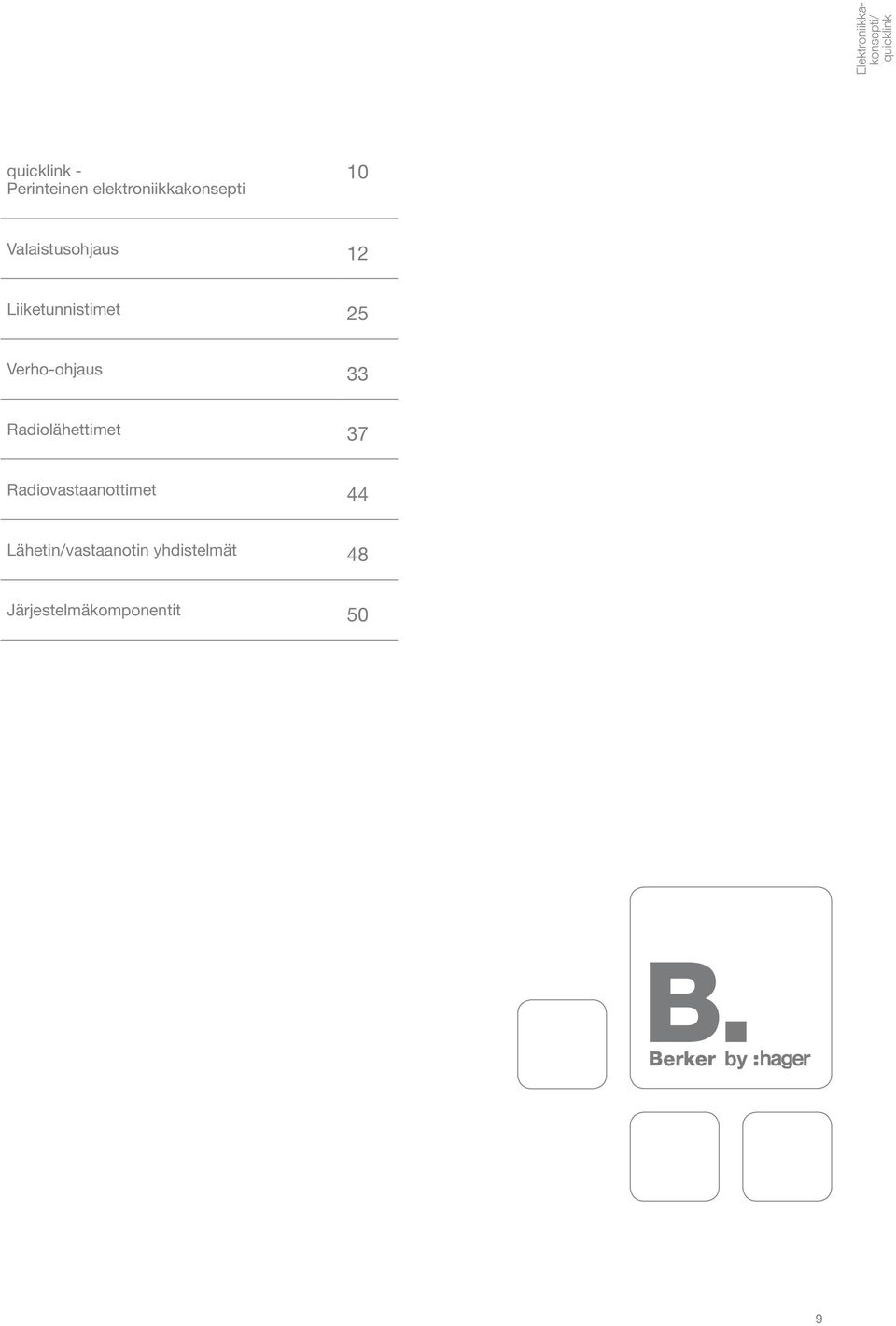

quicklink - Perinteinen elektroniikkakonsepti Valaistusohjaus 12 Liiketunnistimet 25 Verho-ohjaus 33 Radiolähettimet 37 Radiovastaanottimet 44

Transkriptio

1 KNX radio/ Uusi -elektroniikkakonsepti koostuu perinteisistä ratkaisuista (kytkentä, himmennys ja verhotoiminnot) mutta toisaalta sitä voidaan myös laajentaa täällä esitetyillä langattomilla ratkaisuilla. Tästä esimerkkinä uppoasennettu valonsäädin voidaan muuttaa kauko-ohjattavaksi ratkaisuksi liittämällä siihen radiopainike. Langattomien sovellusmoduulien ja langattomien uppoasennuskojeiden erikoisominaisuutena on, että ne käyttävät KNX-radiostandardia. Tämä tarkoittaa sitä, että käytössä on hyväksi todettu ja luotettava radiotekniikka, joka mahdollistaa useat eri käyttöönottotavat. -elektroniikkakonseptin radiolähettimet ja -vastaanottimet voidaan helposti opettaa painikkeiden ja LEDien avulla - nimensä mukaisesti, pikaopetuksella (). Tämä yksinkertainen käyttöönottotapa soveltuu erityisesti pieniin ja keskisuuriin järjestelmiin, joissa sovellukset keskustelevat toistensa kanssa ainoastaan langattomasti. KNX-radioteknologilla varustetut ratkaisut tuovat etua järjestelmien kasvaessa ja tullessa monimuotoisemmiksi, koska silloin langattomat tuotteet voidaan yhdistää parikaapeloituun KNX-järjestelmään mediakytkimen avulla. Tämä tarkoittaa sitä että soveltuu molempiin tarkoituksiin, vaativiin radiosovelluksiin, mutta myös osaksi KNX-järjestelmäratkaisuja, joissa vain mielikuvitus asettaa rajat, tuoden täyden vapauden ohjauksiin. 8

2 Elektroniikkakonsepti/ - Perinteinen elektroniikkakonsepti 10 Valaistusohjaus 12 Liiketunnistimet 25 Verho-ohjaus 33 Radiolähettimet 37 Radiovastaanottimet 44 Lähetin/vastaanotin yhdistelmät 48 Järjestelmäkomponentit 50 9

3 Yhdistelmät yleiskatsaus - perinteinen asennus Sovellusmoduulit perinteinen Painike 1-osainen Painike 1-osainen Liike tunnistin 1.1/2.2 m IR-liiketunnistin lisätoim. 1.1/2.2 m Verhopainike Verhokellokytkin Rungot Tyyppi xx xx xx xx Yleiskytkentärunko, 1-kan xx xx xx xx Relerunko Painikevalonsäädin (R,L) Yleispainikevalonsäädin 1-kan Yleiskytkentärunko, 2-kan Yleispainikevalonsäädin 2-kan Verhorunko lisät Teholähde radiosovellusmoduuleille Laajennusyksikkö liiketunnistimille

4 yhdistelmät yleiskatsaus - KNX radio Elektroniikkakonsepti/ Sovellusmoduulit KNX radio KNX radio painike 1-osainen KNX radio painike 2-osainen KNX radio painike 4-osainen KNX radio liiketunnistin lisätoiminnoilla 1.1/2.2 m xx xx xx xx xx KNX radio kellokytkin KNX radio verhopainike KNX radio verhokellokytkin xx xx xx 11

5 Elektroniikkakonsepti KNX radio/ Valaistusohjaus Valaistusohjaus Elektroniikkakonsepti - rungot Relerunko 302 ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä laajennusyksikkötulolla painikkeelle (sulkeutuva kos ketin), yksitasokäyttö ja liiketunnistimen laajennusyksikkö käytettävissä myös painikerelekytkimenä merkinnöillä 50/60 Hz Minimi kosketinkuorma 15 W 230 V hehku- ja halogeenilamput 2300 W 230 V LED-lamput 440 W Himmennettävät pienoisloistelamput 440 W Loistelamput: - kompensoimaton 1100 VA - rinnankompensoitu 1000 W /130 µf - Duo-piirissä 1000 W - elektronisella liitäntälaitteella (ELL) 1000 W Pienoisloistelamput elektronisella liitän 22 x 20 W tä lait teel la Himmennettävät perinteiset muunta 1500 VA jat Elektroniset muuntajat ja kak sois ti lamuun 1500 W ta jat Alapisteiden määrä rajoittamaton Kaapelipituus, etäpainikkeet maks. 50 m Kuormakaapelipituus Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² 22 mm 32 mm Nollajohdin tarvitaan! Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. Painike 1-osainen KNX radiokellokytkin KNX-radiopainike 4-osainen Relerunko Kytkentärunko 1-kanavainen /60 Hz 230 V hehku- ja halogeenilamput W Himmennettävät 230 V LED-lamput W Himmennettävät pienoisloistelamput W Himmennettävät perinteiset muunta VA jat Elektroniset muuntajat ja kak sois ti lamuun W ta jat Alapisteiden määrä rajoittamaton Kaapelipituus, etäpainikkeet maks. 50 m Kuormakaapelipituus Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² 32 mm Varoitus! Liitä ainoastaan himmennettävien 230 V PL- tai LEDlamp pu jen kanssa. Soveltuu käytettäväksi ainoastaan himmenettävillä kuor mil la! Älä kytke induktiivisia ja kapasitiivisia kuormia yhteen. Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. automaattinen asettelu himmennettäville kuormille (auto De tect-toiminto) lamppua säästävä pehmeäkäynnistys himmennystoiminnon optimointi hienosäätämällä kuorma tyyp pi ja erikoisasettelutila ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä laajennusyksikkötulolla painikkeelle (sulkeutuva kos ketin), yksitasokäyttö ja liiketunnistimen laajennusyksikkö oikosulku- ja ylikuormitussuojattu (elektroninen sulake) merkinnöillä Painike 1-osainen KNX-radiopainike 1-osainen KNX-radiopainike 4-osainen Kytkentärunko 1-kanavainen Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

6 Elektroniikkakonsepti KNX radio/ Valaistusohjaus Elektroniikkakonsepti/ Kytkentärunko 2-kanavainen 302 automaattinen asettelu himmennettäville kuormille (auto De tect-toiminto) lamppua säästävä pehmeäkäynnistys himmennystoiminnon optimointi hienosäätämällä kuorma tyyp pi ja erikoisasettelutila ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä 2:lla laajennusyksikkötulolla painikkeelle (sulkeutuva kos ke tin), erillistasokäyttö oikosulku- ja ylikuormitussuojattu (elektroninen sulake) merkinnöillä 50/60 Hz 230 V hehku- ja halo gee ni lamput per kanava W Himmennettävät 230 V LEDlam per kanava W put Himmennettävät pie nois lois telam per kanava W put Himmennettävät perinteiset per kanava VA muun ta jat Elektroniset muuntajat ja kaksois per kanava W ti la muun ta jat Alapisteiden määrä rajoittamaton Kaapelipituus, etäpainikkeet maks. per kanava 50 m Kuormakaapelipituus Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² 32 mm Varoitus! Liitä ainoastaan himmennettävien 230 V PL- tai LEDlamp pu jen kanssa. Soveltuu käytettäväksi ainoastaan himmenettävillä kuor mil la! Älä kytke induktiivisia ja kapasitiivisia kuormia yhteen. Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. Painike 2-osainen KNX-radiopainike 2-osainen KNX-radiopainike 4-osainen Kytkentärunko 2-kanavainen R,L Painikevalonsäädin (R, L) /60 Hz Tehonkulutus (lepotila) < 0,3 W 230 V hehku- ja halogeenilamput W Himmennettävät perinteiset muunta VA jat Yleistehonlisäysyksiköiden määrä maks. 2 Alapisteiden määrä rajoittamaton Kaapelipituus, etäpainikkeet maks. 50 m Kuormakaapelipituus Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² 32 mm Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. vaiheen leikkaus nouseva reuna lamppua säästävä pehmeäkäynnistys päällekytkentäkirkkaustaso säilytettävissä turvallisesti säh kö kat kok sen jälkeen ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä laajennusyksikkötulolla painikkeelle (sulkeutuva kos ketin), yksitasokäyttö ja liiketunnistimen laajennusyksikkö laajennettavissa Plus DIN -yleistehonlisäimellä oikosulku- ja ylikuormitussuojattu (elektroninen sulake) merkinnöillä Painike 1-osainen KNX-radiopainike 1-osainen KNX-radiopainike 4-osainen Valinnainen Yleistehonlisäin Plus DIN Painikevalonsäädin (R, L) Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 13

7 Elektroniikkakonsepti KNX radio/ Valaistusohjaus R,L,C Yleispainikevalonsäädin 1-kanavainen 302 automaattinen asettelu himmennettäville kuormille (auto De tect-toiminto) vaiheen leikkaus nouseva tai laskeva reuna kuor matyy pin mukaan, itseoppiva lamppua säästävä pehmeäkäynnistys himmennystoiminnon optimointi hienosäätämällä kuorma tyyp pi ja erikoisasettelutila ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä laajennusyksikkötulolla painikkeelle (sulkeutuva kos ketin), yksitasokäyttö ja liiketunnistimen laajennusyksikkö oikosulku- ja ylikuormitussuojattu (elektroninen sulake) merkinnöillä 50/60 Hz Tehonkulutus (lepotila) < 0,3 W 230 V hehku- ja halogeenilamput W Himmennettävät 230 V LED-lamput W Himmennettävät pienoisloistelamput W Himmennettävät perinteiset muunta VA jat Elektroniset muuntajat ja kak sois ti lamuun W ta jat Alapisteiden määrä rajoittamaton Kaapelipituus, etäpainikkeet maks. 50 m Kuormakaapelipituus Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² 32 mm Painike 1-osainen KNX-radiopainike 1-osainen KNX-radiopainike 4-osainen Älä kytke induktiivisia ja kapasitiivisia kuormia yhteen. Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. Yleispainikevalonsäädin 1-kanavainen R,L,C Yleispainikevalonsäädin 2-kanavainen /60 Hz Tehonkulutus (lepotila) < 0,3 W Tehonkulutus, lepotila (Kanava 0,3/0,7 W 1/Kana va 2) 230 V hehku- ja halo gee ni lamput per kanava W Himmennettävät 230 V LEDlam per kanava W put Himmennettävät pie nois lois telam per kanava W put Himmennettävät perinteiset per kanava VA muun ta jat Elektroniset muuntajat ja kaksois per kanava W ti la muun ta jat Alapisteiden määrä rajoittamaton Kaapelipituus, etäpainikkeet maks. per kanava 50 m Kuormakaapelipituus Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² 32 mm automaattinen asettelu himmennettäville kuormille (auto De tect-toiminto) vaiheen leikkaus nouseva tai laskeva reuna kuor matyy pin mukaan, itseoppiva lamppua säästävä pehmeäkäynnistys himmennystoiminnon optimointi hienosäätämällä kuorma tyyp pi ja erikoisasettelutila ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä 2:lla laajennusyksikkötulolla painikkeelle (sulkeutuva kos ke tin), erillistasokäyttö oikosulku- ja ylikuormitussuojattu (elektroninen sulake) merkinnöillä Painike 2-osainen KNX-radiopainike 2-osainen KNX-radiopainike 4-osainen Älä kytke induktiivisia ja kapasitiivisia kuormia yhteen. Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. Yleispainikevalonsäädin 2-kanavainen Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

8 Elektroniikkakonsepti KNX radio/ Valaistusohjaus Elektroniikkakonsepti/ DALI/DSI-säädinrunko 50/60 Hz DALI-jännite 16 V= (10, ,5 V=) Lähtövirta maks. 40 ma Tehonkulutus (lepotila) < 0,4 W DALI/DSI laitteiden määrä: - aktiivinen käyttö maks passiivinen käyttö (ulkoisella maks. 64 teho läh teel lä) DALI-kaapelipituus kun 1.5 mm² maks. 300 m Alapisteiden määrä rajoittamaton Kaapelipituus, etäpainikkeet Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² 32 mm 22 mm Ei sovellu yhdistettäväksi muiden DALI-järjestelmien kans sa. DALI Väyläviestintä lähetystilassa IEC mukaan DALI/DSI-laitteiden automaattinen tunnistus Kauko-ohjaus KNX-radio kau ko sää ti mil lä/sei nä ra diopai nik keil la yhdessä uppo- ja pinta-asennettavien KNX-radiopainikkeiden kanssa päällekytkentäkirkkaustaso säilytettävissä turvallisesti säh kö kat kok sen jälkeen käyttötilan automaattinen valinta (päällä/pois) syöttää järjestelmäjännitteen ylimääräisille DALI-käyttä jil le kun liitettynä verkkojännitteeseen ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä laajennusyksikkötulolla painikkeelle (sulkeutuva) elektronisten liitäntälaitteiden ja DALI/DSI-lii tyn näl listen Tronic-muuntajien kytkentään ja ohjaukseen. elektronisella oikosulku- ja ylikuormitussuojauksella merkinnöillä Ohjaustieto lähetetään keskitetysti kaikille käyttäjille DALI/DSI-verkossa (lähetys) KNX-radiopainike 1-osainen KNX-radiopainike 1-osainen KNX-radiopainike 4-osainen Teholähde KNX-radiosovellusmoduuleille Elektroniikkakonsepti - keskiöt DALI/DSI-säädinrunko Teholähde KNX-radiosovellusmoduulille /60 Hz ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä merkinnöillä 22 mm syöttönä radiosovellusmoduuleille 32 mm (kynsiohjuri) Ruuviliittimet (maks.) 1 x 4/2 x 2,5 mm² Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. -liiketunnistinsovellusmoduuleja voidaan käyttää teholähderungon kanssa ainoastaan liiketunnistimen laa je ne nusyk sik kö nä (orja). Tätä varten tulee asentaa -lii ke tun nis tin sovel lus mo duu li relerungon kanssa pääyksiköksi (ohjain) (tyyp pi: ). KNX-radiopainike 1-osainen KNX-radiopainike 2-osainen KNX-radiopainike 4-osainen KNX radiokellokytkin Teholähde KNX-radiosovellusmoduulille Painike 1-osainen 314 Käyttöjännite rungon kautta 2-painikekäyttökonseptilla päällekytkentäkirkkaus valonsäädinrungon käyttöön, jän ni te riip pu ma ton, tallennettavissa irrotussuojaus erillisellä ruuvilla DALI/DSI-säädinrunko Kytkentärunko 1-kanavainen Relerunko Painikevalonsäädin (R, L) Yleispainikevalonsäädin 1-kanavainen Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta, maalattu alumiini matta, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 15

9 Elektroniikkakonsepti KNX radio/ Valaistusohjaus Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä 1) musta kiiltävä 1) ) irrotussuojaus ei mahdollinen KNX-radiopainike 1-osainen 314 Radiokanavien määrä 2 Radiolähetyksen/-vastaan o ton taajuus Käsikäyttöön tai kauko-ohjaukseen KNX radio-ohjauksel la lähetys ja/tai vastaanottokäyttäytyminen mää ri tel tävis sä -toiminnot: kytkentä, himmennys, verho, 2 tilan net ta, poiskytkentäviive, painike, sulkeutuva koske tin ETS-lisätoiminnot: +6 tilannetta, 1 painikeohjaus ylös/ alas, käyttötila päälle/pois, himmennysarvo, kirkkausar von näyttö, painike, tilanilmaisu, pakko-ohjaus, prio ri teet ti käyttöalueet voidaan määritellä yksi- tai kak sia lue käyttöön tilanteen tallennus lukittavissa LED sovellusmoduulin/rungon yhteensopivuuden näyttöön opetus- ja toiminto-ledit päällekytkentäkirkkaustaso jokaiselle käyttöalueelle mää ri tel tä vis sä valonsäädinrungolla, jän ni te riip pu matto mas ti, tallennettavissa ylä- ja alakäyttöalueet 1-osaisessa kytkentä-/him mennys run gos sa ja verkkosyöttörungossa on vapaasti ase tel ta vis sa työkaluton -opetus käyttämällä painikkeita ja LED-näyttöä opetus- ja toimintopainikkeella irrotussuojaus erillisellä ruuvilla Teholähde KNX-radiosovellusmoduulille DALI/DSI-säädinrunko Kytkentärunko 1-kanavainen Relerunko Painikevalonsäädin (R, L) Yleispainikevalonsäädin 1-kanavainen Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini, matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

10 Elektroniikkakonsepti KNX radio/ Valaistusohjaus Elektroniikkakonsepti/ Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä 1) musta kiiltävä 1) ) irrotussuojaus ei mahdollinen Painike 2-osainen 314 Käyttöjännite rungon kautta 2-painikekäyttökonseptilla per ryhmä päällekytkentäkirkkaus valonsäädinrungon käyttöön, jän ni te riip pu ma ton, tallennettavissa irrotussuojaus erillisellä ruuvilla Kytkentärunko 2-kanavainen Yleispainikevalonsäädin 2-kanavainen Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta, maalattu alumiini matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä 1) musta kiiltävä 1) ) irrotussuojaus ei mahdollinen Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 17

11 Elektroniikkakonsepti KNX radio/ Valaistusohjaus KNX-radiopainike 2-osainen 314 Radiokanavien määrä 4 Radiolähetyksen/-vastaan o ton taajuus Käsikäyttöön tai kauko-ohjaukseen KNX radio-ohjauksel la lähetys ja/tai vastaanottokäyttäytyminen mää ri tel tävis sä -toiminnot: kytkentä, himmennys, verho, 2 tilan net ta, poiskytkentäviive, painike, sulkeutuva koske tin ETS-lisätoiminnot: +6 tilannetta, 1 painikeohjaus ylös/ alas, käyttötila päälle/pois, himmennysarvo, kirkkausar von näyttö, painike, tilanilmaisu, pakko-ohjaus, prio ri teet ti käyttöalueet voidaan määritellä yksi- tai kak sia lue käyttöön tilanteen tallennus lukittavissa LED sovellusmoduulin/rungon yhteensopivuuden näyttöön opetus- ja toiminto-ledit päällekytkentäkirkkaustaso jokaiselle käyttöalueelle mää ri tel tä vis sä valonsäädinrungolla, jän ni te riip pu matto mas ti, tallennettavissa ylä- ja alakäyttöalueet 2-osaisessa kytkentä-/him mennys run gos sa ja verkkosyöttörungossa on vapaasti ase tel ta vis sa työkaluton -opetus käyttämällä painikkeita ja LED-näyttöä opetus- ja toimintopainikkeella irrotussuojaus erillisellä ruuvilla Kytkentärunko 2-kanavainen Yleispainikevalonsäädin 2-kanavainen Teholähde KNX-radiosovellusmoduulille Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini, matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä 1) musta kiiltävä 1) ) irrotussuojaus ei mahdollinen 18 Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

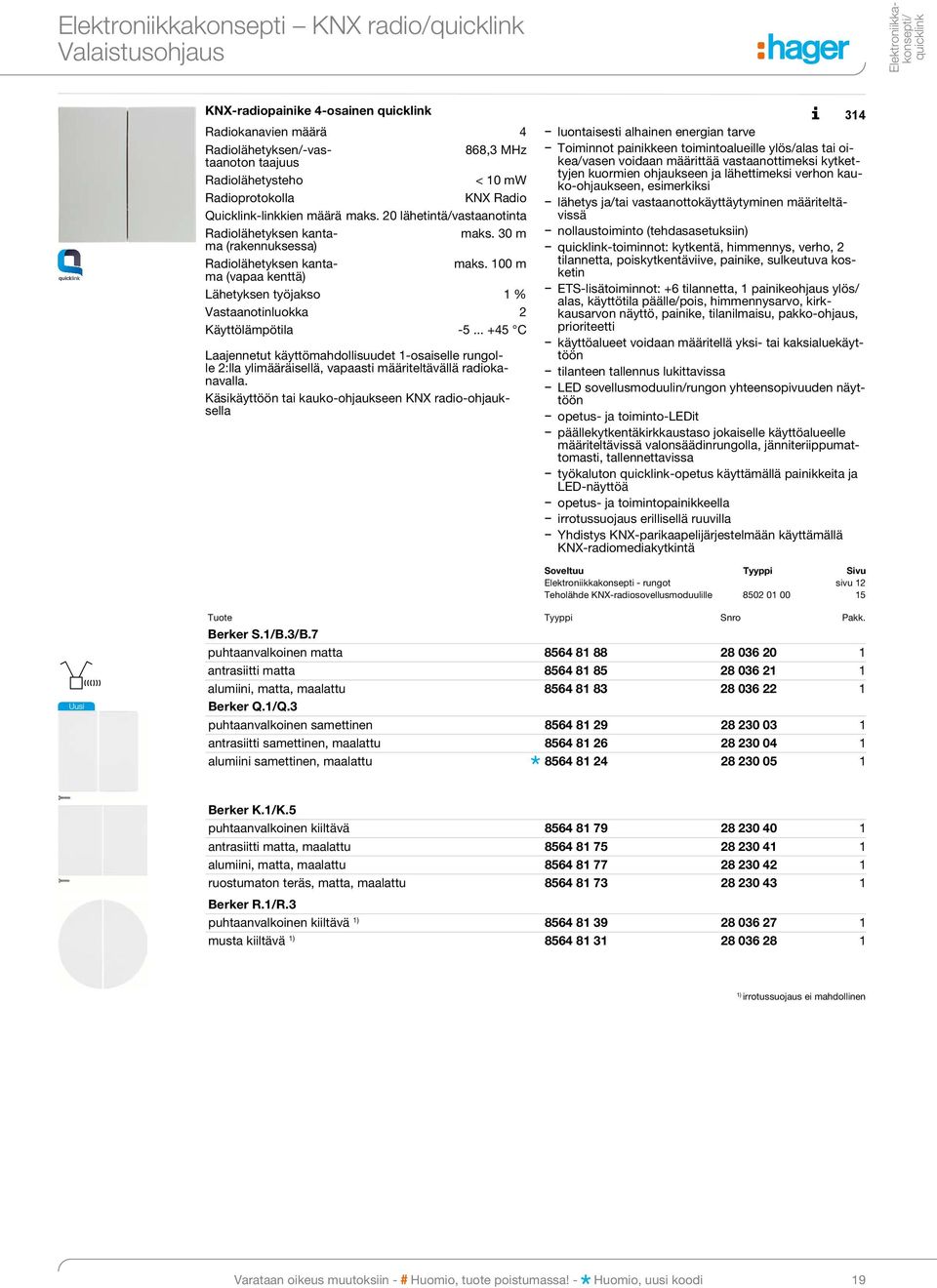

12 Elektroniikkakonsepti KNX radio/ Valaistusohjaus Elektroniikkakonsepti/ KNX-radiopainike 4-osainen 314 Radiokanavien määrä 4 Radiolähetyksen/-vastaan o ton taajuus Quicklink-linkkien määrä maks. 20 lähetintä/vastaanotinta Laajennetut käyttömahdollisuudet 1-osaiselle rungolle 2:lla ylimääräisellä, vapaasti määriteltävällä radio kana val la. Käsikäyttöön tai kauko-ohjaukseen KNX radio-ohjauksel la Toiminnot painikkeen toimintoalueille ylös/alas tai oikea/vasen voidaan määrittää vastaanottimeksi kyt ketty jen kuormien ohjaukseen ja lähettimeksi verhon kauko-ohjaukseen, esimerkiksi lähetys ja/tai vastaanottokäyttäytyminen mää ri tel tävis sä -toiminnot: kytkentä, himmennys, verho, 2 tilan net ta, poiskytkentäviive, painike, sulkeutuva koske tin ETS-lisätoiminnot: +6 tilannetta, 1 painikeohjaus ylös/ alas, käyttötila päälle/pois, himmennysarvo, kirkkausar von näyttö, painike, tilanilmaisu, pakko-ohjaus, prio ri teet ti käyttöalueet voidaan määritellä yksi- tai kak sia lue käyttöön tilanteen tallennus lukittavissa LED sovellusmoduulin/rungon yhteensopivuuden näyttöön opetus- ja toiminto-ledit päällekytkentäkirkkaustaso jokaiselle käyttöalueelle mää ri tel tä vis sä valonsäädinrungolla, jän ni te riip pu matto mas ti, tallennettavissa työkaluton -opetus käyttämällä painikkeita ja LED-näyttöä opetus- ja toimintopainikkeella irrotussuojaus erillisellä ruuvilla Elektroniikkakonsepti - rungot sivu 12 Teholähde KNX-radiosovellusmoduulille Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini, matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä 1) musta kiiltävä 1) ) irrotussuojaus ei mahdollinen Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 19

13 Elektroniikkakonsepti KNX radio/ Valaistusohjaus KNX radio seinälähettimet KNX-radiopainike pintaan 1-osainen litteä 314 Käyttöjännite 3 V= Radiokanavien määrä 2 Radiolähetyksen taajuus Pariston käyttöikä [vuosia] 5 Peiteosan korkeus pinnas 14 mm ta Kaikkien määriteltyjen KNX-radiovastaanottimien radiokau ko-ohjaukseen. -toiminnot: kytkentä, himmennys, verho, 2 tilan net ta, poiskytkentäviive, painike, sulkeutuva koske tin ETS-lisätoiminnot: +6 tilannetta, käyttötila päälle/pois, pai ni ke, tilanilmaisu, himmennysarvo käyttöalueet voidaan määritellä yksi- tai kak sia lue käyttöön opetus-ledillä lähetystilan ja paristotilan LEDillä, punai nen/vih reä/ orans si ylä- ja alakäyttöalueet ovat vapaasti aseteltavissa työkaluton -opetus käyttämällä painikkeita ja LED-näyttöä opetuspainikkeella irrotussuojaus erillisellä ruuvilla lithium-nappiparistolla 3 V tyyppi: CR 2430 litteään pinta-asennukseen ja yhdistelmien laa jen nuksek si Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini, matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä musta kiiltävä Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

14 Elektroniikkakonsepti KNX radio/ Valaistusohjaus Elektroniikkakonsepti/ KNX-radiopainike pintaan 1-osainen litteä valokenno Käyttöjännite 3 V= Radiokanavien määrä 2 Radiolähetyksen taajuus Peiteosan korkeus pinnas 14 mm ta Kaikkien määriteltyjen KNX-radiovastaanottimien radiokau ko-ohjaukseen toiminnot: kytkentä, himmennys, verho, 2 tilan net ta, poiskytkentäviive, painike, sulkeutuva koske tin ETS-lisätoiminnot: +6 tilannetta, käyttötila päälle/pois, pai ni ke, tilanilmaisu, himmennysarvo käyttöalueet voidaan määritellä yksi- tai kak sia lue käyttöön opetus-ledillä lähetystilan ja paristotilan LEDillä, punai nen/vih reä/ orans si ylä- ja alakäyttöalueet ovat vapaasti aseteltavissa työkaluton -opetus käyttämällä painikkeita ja LED-näyttöä opetuspainikkeella tehosyöttö valokennoilla irrotussuojaus erillisellä ruuvilla litteään pinta-asennukseen ja yhdistelmien laa jen nuksek si Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä musta kiiltävä KNX-radiopainike pintaan 2-osainen litteä 314 Käyttöjännite 3 V= Radiokanavien määrä 4 Radiolähetyksen taajuus Pariston käyttöikä [vuosia] 5 Peiteosan korkeus pinnas 14 mm ta Kaikkien määriteltyjen KNX-radiovastaanottimien radiokau ko-ohjaukseen. -toiminnot: kytkentä, himmennys, verho, 2 tilan net ta, poiskytkentäviive, painike, sulkeutuva koske tin ETS-lisätoiminnot: +6 tilannetta, käyttötila päälle/pois, pai ni ke, tilanilmaisu, himmennysarvo käyttöalueet voidaan määritellä yksi- tai kak sia lue käyttöön opetus-ledillä lähetystilan ja paristotilan LEDillä, punai nen/vih reä/ orans si ylä- ja alakäyttöalueet on vapaasti aseteltavissa työkaluton -opetus käyttämällä painikkeita ja LED-näyttöä opetuspainikkeella irrotussuojaus erillisellä ruuvilla lithium-nappiparistolla 3 V tyyppi: CR 2430 litteään pinta-asennukseen ja yhdistelmien laa jen nuksek si Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini, matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 21

15 Elektroniikkakonsepti KNX radio/ Valaistusohjaus Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä musta kiiltävä KNX-radiopainike pintaan 2-osainen litteä valokenno Käyttöjännite 3 V= Radiokanavien määrä 4 Radiolähetyksen taajuus Peiteosan korkeus pinnas 14 mm ta Kaikkien määriteltyjen KNX-radiovastaanottimien radiokau ko-ohjaukseen toiminnot: kytkentä, himmennys, verho, 2 tilan net ta, poiskytkentäviive, painike, sulkeutuva koske tin ETS-lisätoiminnot: +6 tilannetta, käyttötila päälle/pois, pai ni ke, tilanilmaisu, himmennysarvo käyttöalueet voidaan määritellä yksi- tai kak sia lue käyttöön opetus-ledillä lähetystilan ja paristotilan LEDillä, punai nen/vih reä/ orans si ylä- ja alakäyttöalueet on vapaasti aseteltavissa työkaluton -opetus käyttämällä painikkeita ja LED-näyttöä opetuspainikkeella tehosyöttö valokennoilla irrotussuojaus erillisellä ruuvilla litteään pinta-asennukseen ja yhdistelmien laa jen nuksek si Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä musta kiiltävä Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

16 Elektroniikkakonsepti KNX radio/ Valaistusohjaus Elektroniikkakonsepti/ KNX-radiokellokytkimet Relerunko 302 ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä laajennusyksikkötulolla painikkeelle (sulkeutuva kos ketin), yksitasokäyttö ja liiketunnistimen laajennusyksikkö käytettävissä myös painikerelekytkimenä merkinnöillä 50/60 Hz Minimi kosketinkuorma 15 W 230 V hehku- ja halogeenilamput 2300 W 230 V LED-lamput 440 W Himmennettävät pienoisloistelamput 440 W Loistelamput: - kompensoimaton 1100 VA - rinnankompensoitu 1000 W /130 µf - Duo-piirissä 1000 W - elektronisella liitäntälaitteella (ELL) 1000 W Pienoisloistelamput elektronisella liitän 22 x 20 W tä lait teel la Himmennettävät perinteiset muunta 1500 VA jat Elektroniset muuntajat ja kak sois ti lamuun 1500 W ta jat Alapisteiden määrä rajoittamaton Kaapelipituus, etäpainikkeet maks. 50 m Kuormakaapelipituus Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² 22 mm 32 mm Nollajohdin tarvitaan! Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. KNX radiokellokytkin Relerunko Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 23

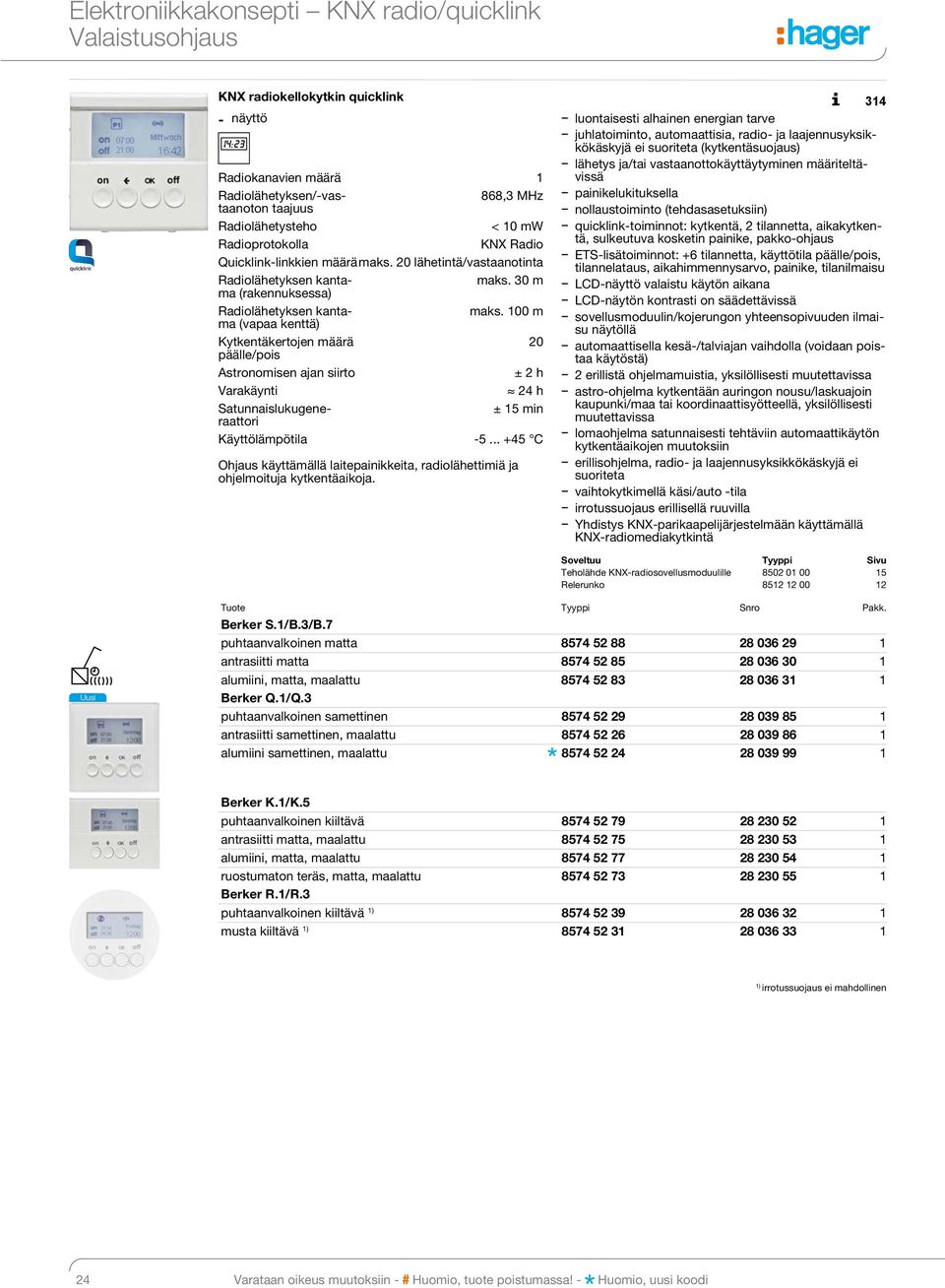

17 Elektroniikkakonsepti KNX radio/ Valaistusohjaus KNX radiokellokytkin näyttö Radiokanavien määrä 1 juhlatoiminto, automaattisia, radio- ja laa jen nusyk sikkö käs ky jä ei suoriteta (kytkentäsuojaus) lähetys ja/tai vastaanottokäyttäytyminen mää ri tel tävis sä Radiolähetyksen/-vastaan painikelukituksella o ton taajuus -toiminnot: kytkentä, 2 tilannetta, aika kyt kentä, sulkeutuva kosketin painike, pakko-ohjaus ETS-lisätoiminnot: +6 tilannetta, käyttötila päälle/pois, tilan ne la taus, aikahimmennysarvo, painike, tilanilmaisu LCD-näyttö valaistu käytön aikana LCD-näytön kontrasti on säädettävissä sovellusmoduulin/kojerungon yhteensopivuuden ilmaisu näytöllä Kytkentäkertojen määrä 20 automaattisella kesä-/talviajan vaihdolla (voidaan poistaa käytöstä) pääl le/pois Astronomisen ajan siirto ± 2 h 2 erillistä ohjelmamuistia, yksilöllisesti muutettavissa Varakäynti 24 h astro-ohjelma kytkentään auringon nousu/laskuajoin Satun nais lu ku ge neraat to ri muu tet ta vis sa ± 15 min kau pun ki/maa tai koordinaattisyötteellä, yksilöllisesti lomaohjelma satunnaisesti tehtäviin automaattikäytön kyt ken tä ai ko jen muutoksiin Ohjaus käyttämällä laitepainikkeita, radiolähettimiä ja erillisohjelma, radio- ja laajennusyksikkökäskyjä ei ohjel moi tu ja kytkentäaikoja. suo ri te ta vaihtokytkimellä käsi/auto -tila irrotussuojaus erillisellä ruuvilla Teholähde KNX-radiosovellusmoduulille Relerunko Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini, matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä 1) musta kiiltävä 1) ) irrotussuojaus ei mahdollinen 24 Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

18 Elektroniikkakonsepti KNX radio/ Liiketunnistimet Elektroniikkakonsepti/ Liiketunnistimet Elektroniikkakonsepti - rungot Relerunko 302 ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä laajennusyksikkötulolla painikkeelle (sulkeutuva kos ketin), yksitasokäyttö ja liiketunnistimen laajennusyksikkö käytettävissä myös painikerelekytkimenä merkinnöillä 50/60 Hz Minimi kosketinkuorma 15 W 230 V hehku- ja halogeenilamput 2300 W 230 V LED-lamput 440 W Himmennettävät pienoisloistelamput 440 W Loistelamput: - kompensoimaton 1100 VA - rinnankompensoitu 1000 W /130 µf - Duo-piirissä 1000 W - elektronisella liitäntälaitteella (ELL) 1000 W Pienoisloistelamput elektronisella liitän 22 x 20 W tä lait teel la Himmennettävät perinteiset muunta 1500 VA jat Elektroniset muuntajat ja kak sois ti lamuun 1500 W ta jat Alapisteiden määrä rajoittamaton Kaapelipituus, etäpainikkeet maks. 50 m Kuormakaapelipituus Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² 22 mm 32 mm Nollajohdin tarvitaan! Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. Liiketunnistin 1.1 m IR-liiketunnistin lisätoiminnoilla 1.1 m Liiketunnistin 2.2 m IR-liiketunnistin lisätoiminnoilla 2.2 m KNX radioliiketunnistin lisätoiminnoilla 1.1 m KNX radioliiketunnistin lisätoiminnoilla 2.2 m Relerunko Kytkentärunko 1-kanavainen /60 Hz 230 V hehku- ja halogeenilamput W Himmennettävät 230 V LED-lamput W Himmennettävät pienoisloistelamput W Himmennettävät perinteiset muunta VA jat Elektroniset muuntajat ja kak sois ti lamuun W ta jat Alapisteiden määrä rajoittamaton Kaapelipituus, etäpainikkeet maks. 50 m Kuormakaapelipituus Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² 32 mm Varoitus! Liitä ainoastaan himmennettävien 230 V PL- tai LEDlamp pu jen kanssa. Soveltuu käytettäväksi ainoastaan himmenettävillä kuor mil la! Älä kytke induktiivisia ja kapasitiivisia kuormia yhteen. Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. automaattinen asettelu himmennettäville kuormille (auto De tect-toiminto) lamppua säästävä pehmeäkäynnistys himmennystoiminnon optimointi hienosäätämällä kuorma tyyp pi ja erikoisasettelutila ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä laajennusyksikkötulolla painikkeelle (sulkeutuva kos ketin), yksitasokäyttö ja liiketunnistimen laajennusyksikkö oikosulku- ja ylikuormitussuojattu (elektroninen sulake) merkinnöillä Liiketunnistin 1.1 m IR-liiketunnistin lisätoiminnoilla 1.1 m Liiketunnistin 2.2 m IR-liiketunnistin lisätoiminnoilla 2.2 m KNX radioliiketunnistin lisätoiminnoilla 1.1 m KNX radioliiketunnistin lisätoiminnoilla 2.2 m Kytkentärunko 1-kanavainen Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 25

19 Elektroniikkakonsepti KNX radio/ Liiketunnistimet R,L Painikevalonsäädin (R, L) /60 Hz vaiheen leikkaus nouseva reuna Tehonkulutus (lepotila) < 0,3 W lamppua säästävä pehmeäkäynnistys 230 V hehku- ja halogeenilamput W päällekytkentäkirkkaustaso säilytettävissä turvallisesti säh kö kat kok sen jälkeen Himmennettävät perinteiset muunta jat VA ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä Yleistehonlisäysyksiköiden määrä maks. 2 laajennusyksikkötulolla painikkeelle (sulkeutuva kos ketin), Alapisteiden määrä rajoittamaton yksitasokäyttö ja liiketunnistimen laajennusyksikkö Kaapelipituus, etäpainikkeet maks. 50 m laajennettavissa Plus DIN -yleistehonlisäimellä Kuormakaapelipituus oikosulku- ja ylikuormitussuojattu (elektroninen sulake) Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² merkinnöillä 32 mm Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. Liiketunnistin 1.1 m IR-liiketunnistin lisätoiminnoilla 1.1 m Liiketunnistin 2.2 m IR-liiketunnistin lisätoiminnoilla 2.2 m KNX radioliiketunnistin lisätoiminnoilla 1.1 m KNX radioliiketunnistin lisätoiminnoilla 2.2 m Valinnainen Yleistehonlisäin Plus DIN Painikevalonsäädin (R, L) R,L,C Yleispainikevalonsäädin 1-kanavainen /60 Hz Tehonkulutus (lepotila) < 0,3 W 230 V hehku- ja halogeenilamput W Himmennettävät 230 V LED-lamput W Himmennettävät pienoisloistelamput W Himmennettävät perinteiset muunta VA jat Elektroniset muuntajat ja kak sois ti lamuun W ta jat Alapisteiden määrä rajoittamaton Kaapelipituus, etäpainikkeet maks. 50 m Kuormakaapelipituus Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² 32 mm Älä kytke induktiivisia ja kapasitiivisia kuormia yhteen. Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. automaattinen asettelu himmennettäville kuormille (auto De tect-toiminto) vaiheen leikkaus nouseva tai laskeva reuna kuor matyy pin mukaan, itseoppiva lamppua säästävä pehmeäkäynnistys himmennystoiminnon optimointi hienosäätämällä kuorma tyyp pi ja erikoisasettelutila ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä laajennusyksikkötulolla painikkeelle (sulkeutuva kos ketin), yksitasokäyttö ja liiketunnistimen laajennusyksikkö oikosulku- ja ylikuormitussuojattu (elektroninen sulake) merkinnöillä Liiketunnistin 1.1 m IR-liiketunnistin lisätoiminnoilla 1.1 m Liiketunnistin 2.2 m IR-liiketunnistin lisätoiminnoilla 2.2 m KNX radioliiketunnistin lisätoiminnoilla 1.1 m KNX radioliiketunnistin lisätoiminnoilla 2.2 m Yleispainikevalonsäädin 1-kanavainen Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

20 Elektroniikkakonsepti KNX radio/ Liiketunnistimet Elektroniikkakonsepti/ DALI/DSI-säädinrunko 50/60 Hz DALI-jännite 16 V= (10, ,5 V=) Lähtövirta maks. 40 ma Tehonkulutus (lepotila) < 0,4 W DALI/DSI laitteiden määrä: - aktiivinen käyttö maks passiivinen käyttö (ulkoisella maks. 64 teho läh teel lä) DALI-kaapelipituus kun 1.5 mm² maks. 300 m Alapisteiden määrä rajoittamaton Kaapelipituus, etäpainikkeet Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² 32 mm 22 mm Ei sovellu yhdistettäväksi muiden DALI-järjestelmien kans sa. DALI Väyläviestintä lähetystilassa IEC mukaan DALI/DSI-laitteiden automaattinen tunnistus Kauko-ohjaus KNX-radio kau ko sää ti mil lä/sei nä ra diopai nik keil la yhdessä uppo- ja pinta-asennettavien KNX-radiopainikkeiden kanssa päällekytkentäkirkkaustaso säilytettävissä turvallisesti säh kö kat kok sen jälkeen käyttötilan automaattinen valinta (päällä/pois) syöttää järjestelmäjännitteen ylimääräisille DALI-käyttä jil le kun liitettynä verkkojännitteeseen ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä laajennusyksikkötulolla painikkeelle (sulkeutuva) elektronisten liitäntälaitteiden ja DALI/DSI-lii tyn näl listen Tronic-muuntajien kytkentään ja ohjaukseen. elektronisella oikosulku- ja ylikuormitussuojauksella merkinnöillä Ohjaustieto lähetetään keskitetysti kaikille käyttäjille DALI/DSI-verkossa (lähetys) Elektroniikkakonsepti - keskiöt sivu 28 DALI/DSI-säädinrunko Teholähde KNX-radiosovellusmoduuleille Laajennusyksikkö liiketunnistimelle /60 Hz Kaapelipituus, etäpainikkeet maks. 50 m Liiketunnistimen laajennusyksiköiden rajoittamaton mää rä Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² 32 mm ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä oikosulku- ja ylikuormitussuojattu (elektroninen sulake) merkinnöillä Liiketunnistin 1.1 m sivu 28 IR-liiketunnistin lisätoiminnoilla 1.1 m sivu 28 Liiketunnistin 2.2 m sivu 30 IR-liiketunnistin lisätoiminnoilla 2.2 m sivu 31 Laajennusyksikkö liiketunnistimelle Teholähde KNX-radiosovellusmoduulille /60 Hz ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä merkinnöillä 22 mm syöttönä radiosovellusmoduuleille 32 mm (kynsiohjuri) Ruuviliittimet (maks.) 1 x 4/2 x 2,5 mm² KNX radioliiketunnistin lisätoiminnoilla 1.1 m Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. -liiketunnistinsovellusmoduuleja voidaan käyttää teholähderungon kanssa ainoastaan liiketunnistimen laa je ne nusyk sik kö nä (orja). Tätä varten tulee asentaa -lii ke tun nis tin sovel lus mo duu li relerungon kanssa pääyksiköksi (ohjain) (tyyp pi: ). KNX radioliiketunnistin lisätoiminnoilla 2.2 m Teholähde KNX-radiosovellusmoduulille Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 27

21 Elektroniikkakonsepti KNX radio/ Liiketunnistimet Elektroniikkakonsepti - keskiöt Liiketunnistin 1.1 m 314 Oletusasennuskorkeus 1,1 m Kantama, etu 12 m Kantama, sivu jokainen 8 m Tunnistuskenttä, suorakaiteen 12 x 16 m muo toi nen Viiveaika 180 s Vastekirkkaus, säädettävä lx, lx (päivä) Tunnistusherkkyys, ase tel tavis % sa Peiteosan korkeus pinnasta 34 mm Jatkuva suora auringonvalo ylöspäin osoittavaan tun nistus pin taan voi johtaa liiketunnistimen vikaantumiseen Soveltuu käytettäväksi vain sisätiloissa! muistitoiminnolla läsnäolon simulointiin juhlatoiminto päällekytkemiseksi 2 tunnin ajaksi opetustoiminto painikkeella kirkkausraja-arvolle painikelukituksella LED sovellusmoduulin/rungon yhteensopivuuden näyttöön käyttö- ja tilanilmaisu-ledillä, punainen/vihreä/oranssi µ-prosessoriohjattu käyttötila painikkeilla päälle/pois/automaattinen irrotussuojaus erillisellä ruuvilla Elektroniikkakonsepti - rungot sivu 25 Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini, matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä 1) musta kiiltävä 1) ) irrotussuojaus ei mahdollinen IR-liiketunnistin lisätoiminnoilla 1.1 m 314 Oletusasennuskorkeus 1,1 m Kantama, etu 12 m Kantama, sivu jokainen 8 m Tunnistuskenttä, suorakaiteen 12 x 16 m muo toi nen Viiveaika, säädettävä 10 s min Vastekirkkaus, säädettävä lx, lx (päivä) Tunnistusherkkyys, ase tel tavis % sa Lyhytaikainen tila 200 ms reagoimattomuusaika 10 s Peiteosan korkeus pinnasta 34 mm Jatkuva suora auringonvalo ylöspäin osoittavaan tun nistus pin taan voi johtaa liiketunnistimen vikaantumiseen Soveltuu käytettäväksi vain sisätiloissa! muistitoiminnolla läsnäolon simulointiin juhlatoiminto päällekytkemiseksi 2 tunnin ajaksi opetustoiminto painikkeella kirkkausraja-arvolle painikelukituksella LED sovellusmoduulin/rungon yhteensopivuuden näyttöön käyttö- ja tilanilmaisu-ledillä, punainen/vihreä/oranssi askelkäyttö väliviiveajalla (esim. por ras käy tä vä va laistus/kuor ma vir ta pii rit) µ-prosessoriohjattu käyttötila painikkeilla päälle/pois/automaattinen irrotussuojaus erillisellä ruuvilla Elektroniikkakonsepti - rungot sivu 25 Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini, matta, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

22 Elektroniikkakonsepti KNX radio/ Liiketunnistimet Elektroniikkakonsepti/ Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä 1) musta kiiltävä 1) ) irrotussuojaus ei mahdollinen KNX radioliiketunnistin lisätoiminnoilla 1.1 m Radiokanavien määrä 1 Radiolähetyksen taajuus Oletusasennuskorkeus 1,1 m Kantama, etu 12 m Kantama, sivu jokainen 8 m Tunnistuskenttä, suo rakai 12 x 16 m teen muotoinen Viiveaika, säädettävä 1 s... 3 h Vastekirkkaus, sää dettä lx, lx (päivä) vä Tunnistusherkkyys, asetel % ta vis sa Peiteosan korkeus pinnas 34 mm ta Jatkuva suora auringonvalo ylöspäin osoittavaan tun nistus pin taan voi johtaa liiketunnistimen vikaantumiseen Soveltuu käytettäväksi vain sisätiloissa! 314 muistitoiminnolla läsnäolon simulointiin juhlatoiminto päällekytkemiseksi 2 tunnin ajaksi opetustoiminto painikkeella kirkkausraja-arvolle painikelukituksella poiskytkennän esivaroitus valonsäädinrungoissa -toiminnot: kytkentä, himmennys, 2 tilannetta, aika kyt ken tä, sulkeutuva kosketin painike, prioriteetti, Ohjain-Orja ETS-lisätoiminnot: +6 tilannetta, käyttötila päälle/pois, pai ni ke, tilanilmaisu, himmennysarvo, kirkkausarvon näyt tö, tilanteen kutsu liikettä/ei liikettä perusteella etäohjaus -lähettimellä tilanteen avaus KNX-radiolaitteiden avulla tilanteen tallennus lukittavissa LED sovellusmoduulin/rungon yhteensopivuuden näyttöön käyttö- ja tilanilmaisu-ledillä, punainen/vihreä/oranssi opetus- ja toiminto-ledit µ-prosessoriohjattu käyttötila valinnainen laajennusyksiköiden käyttö asen nus pai niket ta opetus- ja toimintopainikkeella painikkeet toiminnoile pääl le/pois/auto maat ti nen/muisti/juh la irrotussuojaus erillisellä ruuvilla Elektroniikkakonsepti - rungot sivu 25 Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini, matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 29

23 Elektroniikkakonsepti KNX radio/ Liiketunnistimet Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä 1) musta kiiltävä 1) ) irrotussuojaus ei mahdollinen Liiketunnistin 2.2 m 314 Oletusasennuskorkeus 2,2 m Kantama, etu 8 m Kantama, sivu jokainen 6 m Tunnistuskenttä, suorakaiteen 8 x 12 m muo toi nen Viiveaika 180 s Vastekirkkaus, säädettävä lx, lx (päivä) Tunnistusherkkyys, ase tel tavis % sa Peiteosan korkeus pinnasta 34 mm muistitoiminnolla läsnäolon simulointiin juhlatoiminto päällekytkemiseksi 2 tunnin ajaksi opetustoiminto painikkeella kirkkausraja-arvolle painikelukituksella LED sovellusmoduulin/rungon yhteensopivuuden näyttöön käyttö- ja tilanilmaisu-ledillä, punainen/vihreä/oranssi µ-prosessoriohjattu käyttötila painikkeilla päälle/pois/automaattinen irrotussuojaus erillisellä ruuvilla Elektroniikkakonsepti - rungot sivu 25 Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini, matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä musta kiiltävä Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

24 Elektroniikkakonsepti KNX radio/ Liiketunnistimet Elektroniikkakonsepti/ IR-liiketunnistin lisätoiminnoilla 2.2 m 314 Oletusasennuskorkeus 2,2 m Kantama, etu 8 m Kantama, sivu jokainen 6 m Tunnistuskenttä, suorakaiteen 8 x 12 m muo toi nen Viiveaika, säädettävä 10 s min Vastekirkkaus, säädettävä lx, lx (päivä) Tunnistusherkkyys, ase tel tavis % sa Lyhytaikainen tila 200 ms reagoimattomuusaika 10 s Peiteosan korkeus pinnasta 34 mm muistitoiminnolla läsnäolon simulointiin juhlatoiminto päällekytkemiseksi 2 tunnin ajaksi opetustoiminto painikkeella kirkkausraja-arvolle painikelukituksella LED sovellusmoduulin/rungon yhteensopivuuden näyttöön käyttö- ja tilanilmaisu-ledillä, punainen/vihreä/oranssi askelkäyttö väliviiveajalla (esim. por ras käy tä vä va laistus/kuor ma vir ta pii rit) µ-prosessoriohjattu käyttötila painikkeilla päälle/pois/automaattinen irrotussuojaus erillisellä ruuvilla Elektroniikkakonsepti - rungot sivu 25 Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini, matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu puhtaanvalkoinen samettinen Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä musta kiiltävä Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 31

25 Elektroniikkakonsepti KNX radio/ Liiketunnistimet KNX radioliiketunnistin lisätoiminnoilla 2.2 m Radiokanavien määrä 1 Radiolähetyksen taajuus Oletusasennuskorkeus 2,2 m Kantama, etu 8 m Kantama, sivu jokainen 6 m Kantama, etu (kun asennus 4 m kor keus 1.1 m) Kantama, sivu (kun joka 3 m asen nus kor keus 1.1 m) Tunnistuskenttä, suo rakai 8 x 12 m teen muotoinen Viiveaika, säädettävä 1 s... 3 h Vastekirkkaus, sää dettä lx, lx (päivä) vä Tunnistusherkkyys, asetel % ta vis sa Peiteosan korkeus pinnas 34 mm ta 314 muistitoiminnolla läsnäolon simulointiin juhlatoiminto päällekytkemiseksi 2 tunnin ajaksi opetustoiminto painikkeella kirkkausraja-arvolle painikelukituksella poiskytkennän esivaroitus valonsäädinrungoissa -toiminnot: kytkentä, himmennys, 2 tilannetta, aika kyt ken tä, sulkeutuva kosketin painike, prioriteetti, Ohjain-Orja ETS-lisätoiminnot: +6 tilannetta, käyttötila päälle/pois, pai ni ke, tilanilmaisu, himmennysarvo, kirkkausarvon näyt tö, tilanteen kutsu liikettä/ei liikettä perusteella etäohjaus -lähettimellä tilanteen avaus KNX-radiolaitteiden avulla tilanteen tallennus lukittavissa LED sovellusmoduulin/rungon yhteensopivuuden näyttöön käyttö- ja tilanilmaisu-ledillä, punainen/vihreä/oranssi opetus- ja toiminto-ledit µ-prosessoriohjattu käyttötila valinnainen laajennusyksiköiden käyttö asen nus pai niket ta opetus- ja toimintopainikkeella painikkeet toiminnoile pääl le/pois/auto maat ti nen/muisti/juh la irrotussuojaus erillisellä ruuvilla Elektroniikkakonsepti - rungot sivu 25 Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini, matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä 1) musta kiiltävä 1) ) irrotussuojaus ei mahdollinen 32 Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi
