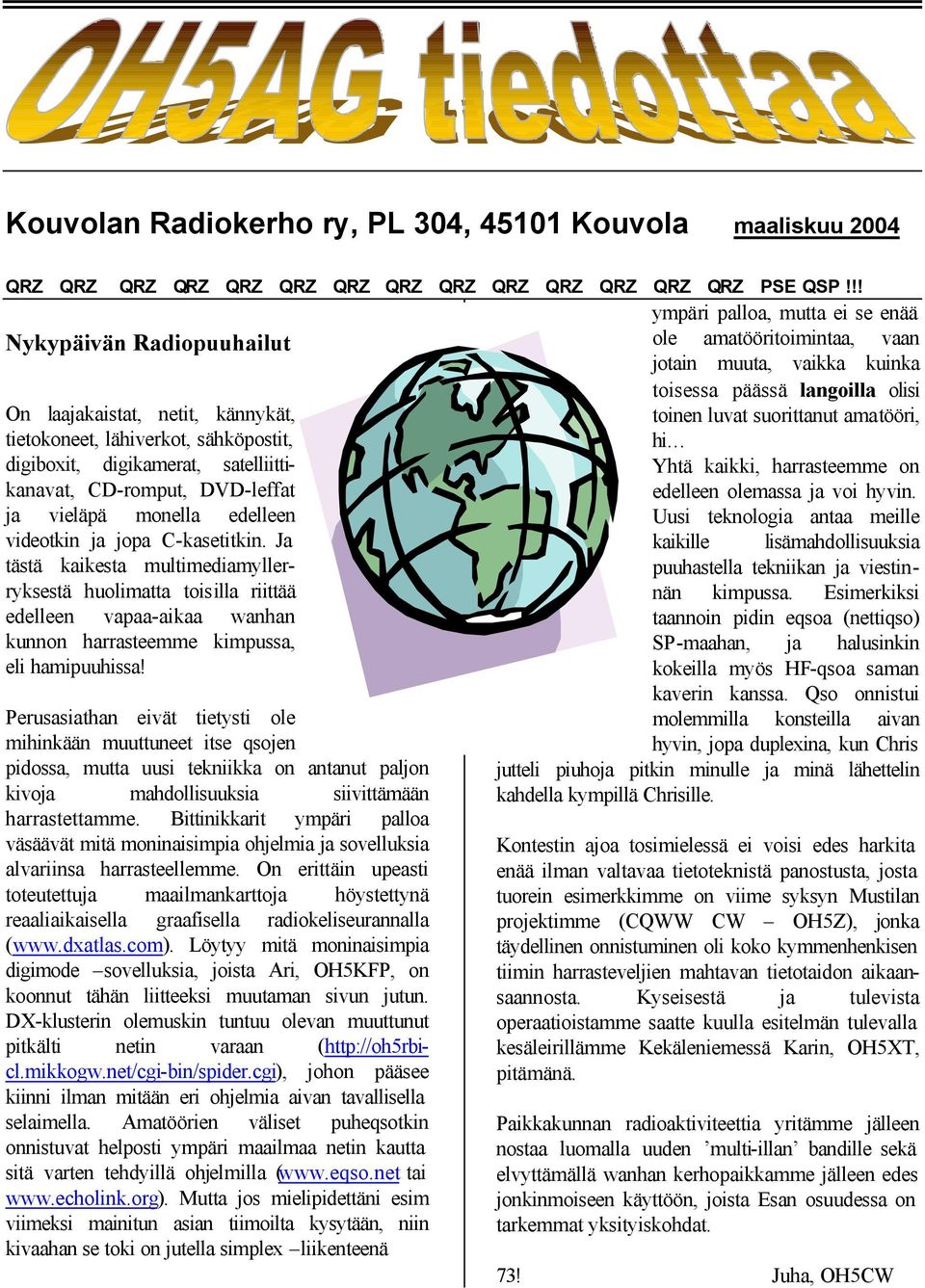

1 Kouvolan Radiokerho ry, PL 304, Kouvola maaliskuu 2004 QRZ QRZ QRZ QRZ QRZ QRZ QRZ QRZ QRZ QRZ QRZ QRZ QRZ QRZ PSE QSP!!! Nykypäivän Radiopuuhailut On laajakaistat, netit, kännykät, tietokoneet, lähiverkot, sähköpostit, digiboxit, digikamerat, satelliittikanavat, CD-romput, DVD-leffat ja vieläpä monella edelleen videotkin ja jopa C-kasetitkin. Ja tästä kaikesta multimediamyllerryksestä huolimatta toisilla riittää edelleen vapaa-aikaa wanhan kunnon harrasteemme kimpussa, eli hamipuuhissa! Perusasiathan eivät tietysti ole mihinkään muuttuneet itse qsojen pidossa, mutta uusi tekniikka on antanut paljon kivoja mahdollisuuksia siivittämään harrastettamme. Bittinikkarit ympäri palloa väsäävät mitä moninaisimpia ohjelmia ja sovelluksia alvariinsa harrasteellemme. On erittäin upeasti toteutettuja maailmankarttoja höystettynä reaaliaikaisella graafisella radiokeliseurannalla ( Löytyy mitä moninaisimpia digimode sovelluksia, joista Ari, OH5KFP, on koonnut tähän liitteeksi muutaman sivun jutun. DX-klusterin olemuskin tuntuu olevan muuttunut pitkälti netin varaan ( johon pääsee kiinni ilman mitään eri ohjelmia aivan tavallisella selaimella. Amatöörien väliset puheqsotkin onnistuvat helposti ympäri maailmaa netin kautta sitä varten tehdyillä ohjelmilla ( tai Mutta jos mielipidettäni esim viimeksi mainitun asian tiimoilta kysytään, niin kivaahan se toki on jutella simplex liikenteenä ympäri palloa, mutta ei se enää ole amatööritoimintaa, vaan jotain muuta, vaikka kuinka toisessa päässä langoilla olisi toinen luvat suorittanut amatööri, hi Yhtä kaikki, harrasteemme on edelleen olemassa ja voi hyvin. Uusi teknologia antaa meille kaikille lisämahdollisuuksia puuhastella tekniikan ja viestinnän kimpussa. Esimerkiksi taannoin pidin eqsoa (nettiqso) SP-maahan, ja halusinkin kokeilla myös HF-qsoa saman kaverin kanssa. Qso onnistui molemmilla konsteilla aivan hyvin, jopa duplexina, kun Chris jutteli piuhoja pitkin minulle ja minä lähettelin kahdella kympillä Chrisille. Kontestin ajoa tosimielessä ei voisi edes harkita enää ilman valtavaa tietoteknistä panostusta, josta tuorein esimerkkimme on viime syksyn Mustilan projektimme (CQWW CW OH5Z), jonka täydellinen onnistuminen oli koko kymmenhenkisen tiimin harrasteveljien mahtavan tietotaidon aikaansaannosta. Kyseisestä ja tulevista operaatioistamme saatte kuulla esitelmän tulevalla kesäleirillämme Kekäleniemessä Karin, OH5XT, pitämänä. Paikkakunnan radioaktiviteettia yritämme jälleen nostaa luomalla uuden multi-illan bandille sekä elvyttämällä wanhan kerhopaikkamme jälleen edes jonkinmoiseen käyttöön, joista Esan osuudessa on tarkemmat yksityiskohdat. 73! Juha, OH5CW

2 Digimodeista - OH5AG Digipläjäys Alla on hieman valotettu saatavilla olevia ohjelmia joilla voi lähettää ja vastaanottaa erilaisia digitaalisia informaatioita radioteitä pitkin. Lienee asian määrittely aika vaikeaa. Ohjelmia on pintapuolisesti selvitelty artikkelissa, koska tiedote ei ole tarkoitettu opaskirjaksi. Digimodeilla workkimiseen tarvitaan tietokone ja radio antenneineen ja jokin sopiva liityntäyksikkö laitteiden välille. Mikäli olet puuhastellut "vanhojen" digimodelähetteiden kanssa tarkoittaen lähinnä SSTV/ RTTY - operointia asia pitäisi olla aika lailla tuttua puuhaa. Nykyisellään ei kuitenkaan tarvita välttämättä mitään arvokkaita laitteistoja, äänikortilla varustettu tietokone mahdollisesti vapaalla sarja- tai rinnakkaisportilla, sekä toimiva radiolaitteisto radion ja tietokoneen välisine liitäntäjohtoineen riittää aluksi. Alla esitellyt ohjelma toimivat samalla liitäntäyksiköllä radion ja tietokoneen välissä, ohjelmat ovat ilmaisia ja suurin osa toimii melko vaatimattomissakin tietokoneissa, 100 MHz riittäneen mainiosti suurelle osalle ohjelmia. Käyttöjärjestelmän olisi syytä olla Windows 98 tai uudempi. Olen kokeillut lähes kaikki ohjelmat paria poikkeusta lukuun ottamatta Juhan, OH5CW, avustuksella ja olemme siirtäneet aina kummallekin sopivana ajankohtana dataa radioteitse Korioiden välillä: HF:llä, VHF:llä sekä UHF:llä. Modeina on ollut FM, SSB, CW. (Asemat sijaitsevat Etelä- ja Pohjois-Korialla). Olisi mielenkiintoista viritellä jotain rinkulaa jossa voitaisiin kokeilla erilaisia modeja eri bandeilla ja lähetelajeilla, mikäli halukkuutta löytyy. Ohjelmat ovat tietenkin erityyppisiä ulkoasuiltaan ja toiminnoiltaan mutta rohkaisen kokeilemaan niitä, varsinkin kun samalla liitäntäjohdolla tai liitäntäyksiköllä saa kaikki ohjelmat toimimaan ilman valtaisaa johtovalikoimaa. Radio voi olla vaikkapa se kaapissa pölyttymään jäänyt Moppe, mikäli viitsii rakennella sopivat liitännät siihen, tai vaikkapa FM-käsikapula, mikäli löytää vasta-aseman lähistöltä. Ainakin tuolla VHF/UHF- rintamalla tuntuu tilaa olevan erilaisiin kokeiluihin noudattaen taajuusjakosuosituksia ko. bandeilla. Mm.IZ8BLYn ohjelmien helpeissä on varsin selkeät ohjeet siitä miten radio liitetään tietokoneeseen, niitä kannattaa vilkaista huomatakseen kuinka yksinkertaisia ne kevyimmillään ovat. Varman päälle pelattaessa kannattaa rakennella sopiva liitäntäpurkki jossa on galvaanisesti muuntajilla erotellut tulot ja lähdöt äänikortin audiosignaaleille sekä optoerottimella varustettu PTT-linja. Ainakin itsellä huomasin eron kun radio ja tietokone erotettiin galvaanisesti toisistaan, ohjelmien kaatuilu väheni huomattavasti. Valmiitakin purkkeja on saatavana tähän, mm. RigBlaster on yksi. Tietokone ei välttämättä ole kauhean ymmärtäväinen RF:n suhteen vaikka lähete olisi korkealaatuinenkin. Digipan ver Tekijät: KH6TY, UT2UZ, UU9JDR Modet: BPSK, QPSK, FSK 31 Samanaikaisesti kahta signaalia vastaanottava helppokäyttöinen ohjelma, voisi luonnehtia että normaali perus-psk-pakkaus. Hellschreiber ver Modet: Feldhell, PSK Hell, FM Hell, Duplo-Hell, C/MT Hell, CW "Legendaarista", voisi luonnehtia. Vanha 20-luvulla kehitelty sodissa kunnostautunut mode on saatavana nyt kotikompuutteriin. Eikä tässä vielä kaikki! Nauhaa ei kulu, mutta ruutuun tulostuu tarinaa "nauhalle". Tarinoita on liikkunut siitä että heikossa radioaurorassa hitaat hell-modet toimivat hienosti. Nimi ei viittaa paikkaan missä mode kehiteltiin, Dr. Rudolf Hell saakoon kunnian siitä. Lisäinfoa CU in HELL. MT63 ver Modet: MT63 / 500, 1000, 2000 Hz bandwidth /Very short, short, long interleave. Mode joka ei oikeastaan kuulosta yhtään miltään, vaikea selittää, tämä on pakko kuulla omin korvin. Virheenkorjauksella varusteltu omalla tavallaan erikoisin mode, mutta toimii DX-yhteyksienkin pitämiseen vallan mainiosti. Kotimaan kusoille kannattaa ottaa MHz ja USB. Kuvien siirto digitaalisesti onnistuu

3 HF:llä pienen kikkailun jälkeen. Mannerten välinen kuvan siirto toimii hienosti. Kuvien koot eivät tosin ole suuria. DX-taajuudet , MHz. STREAM ver Modet: MFSK 16, MFSK 8, PSK125F, PSK 63F, PSK 31 Mukavan tuntuinen ja toimiva digimodeohjelma, helppo käyttää, hyvät helpit, kaikin puolin toimiva perusohjelma. MMSSTV Tekijä: JE3HHT Modet: Robot36, Robot72, AVT90, Scottie 1, Scottie 2, Scottie DX, Martin 1, Martin 2, SC2 180 Taajuuksia : , , MHz Ominaisuuksiltaan erinomainen SSTV -ohjelma editoreineen ja muine lisukkeineen MULTIPSK Tekijä: F6CTE Modet: BPSK 31, PSK 10, FEC31, QPSK 31, PSK63, PSK63 F CW, CCW, RTTY 45, 50, TOR A, AM ARQ, AM FEC HF FAX, SSTV(Robot36, Robot72, Scottie 1, Scottie 2, Martin 1, Martin 2, B/W 24), FELD HELL, PSK HELL, PSKAM 10/30/50 Lähes kaikki samassa paketissa, vaatii koneelta vääntöä (450 MHz suositeltu, toimii hitaammassakin koneessa). Uudet ja vanhat modet mukana, tekijän värisilmä ollut aika vilkkaalla tuulella. CW:n lähetys- ja vastaanotto yhtenä modena joka on aiheuttanut pienoista poskilihasten nykimistä erään vannoutuneen CWmiehen kasvoilla, mode ja kutsu samantyyppisiä. MMTTY ver Tekijä: JE3HHT Modet: RTTY Taajuuksia : MHz Ei liene esittelyjä kaipaa modena, mutta ohjelma kannattaa kurkistaa, helppokäyttöinen ja monipuolinen ohjelma. RTTY tuntuu edelleen olevan voimissaan modena, käyttäjiä on varsin runsaasti. Sunnuntaivorkkijalle ja kontestimiehelle sopiva paketti. QUIKPSK Beta 4.0 f Tekijä: KH6TY Modet: PSK 31, PSK 63 PSK 63 moden workkimiseen kannattaa selvittää taajuudet missä ja miten workkiminen kannattaa tehdä, jonkinlainen kanavajako on paikallaan. Netissä suosituksia asian tiimoilta ylläolevassa linkissä. 24 qsoa samanaikaisesti teoriassa näyttävä ohjelma.

4 WSJT VER Tekijä: K1JT Modet: WSJT, JT44 Taajuuksia : MHz Meteorscatterin ja EMEn ja miksei troponkin workkimiseen tarkoitettu ohjelma, todistaa toiminnallaan sen kuinka eri tavalla tietokone ja ihminen asioita ajattelevat - ihmiset kiireisempiä. Ohjelma jolla on aikaa kuunnella ja selvittää taivaalta kuuluvia rapsahduksia. Rauhallisen ja vakavan miehen mode. DIGTRX ver Tekijä: PY4ZBZ Modet: Jaahas, ei toista tolkkua, mode vaikea määritellä. Taajuuksia : MHz USB Digitaalinen SSTV -ohjelma jolla voi siirtää kuvia, tekstiä eri muodoissa, kuvien laatu hyvä koska siirto on virheenkorjauksen sisältävä, kuvat postikorttiluokkaa, haittapuolena kuvien koodaamiseen menee aikaa, ei ole "reaaliaikainen". Autosave - toiminto jolla voi jättää koneen vastaanottamaan kuvia. Mahdollisuus lähettää esim. html-tyyppisiä tiedostoja toiselle jotka aukeavat automaattisesti vasta-aseman koneelle. Kuvan laatua ja kokoa voidaan helposti muutella redundanssia muuttelemalla jotta lähetysaikoja saadaan lyhyemmäksi. Win98 käyttäjien kannattaa huomioida winoldap-ongelma josta linkissä yksinkertaiset korjaustoimenpiteet. Tosiamatöörihän ei tietenkään Helppejä lue, mutta ohjelmissa on niin hyvät helpit että kannattaa ainakin vilkaista silloin kun kukaan ei ole näkemässä. Nykyisellään kun monella on käytössä Internet voisin väittää että valinnan vaikeutta tulee kun ohjelmia etsii ja löytää. Uudet versiot kanattaa aina silloin tällöin tarkistaa, päivityksiä löytyy. Esittelemäni ohjelmaversiot eivät ole uusimpia, kun on tehnyt mieli workkiakin eikä vaan päivitellä konetta. Kun modeja alkaa käyttämän kannattaa varmistua siitä että ei ohjaa äänikortilla liikaa radiota, koska ylimodulointi vaikeuttaa muiden asemien työskentelyä ja siitä ei koidu itselle mitään hyötyä. Lähettimen ulostuloteho kannattaa pudottaa maksimiarvosta noin puoleen jotta ei tulisi lämpöongelmia, lähetin on kuitenkin koko ajan ohjattuna kun lähetys on päällä. Tämä voidaan helposti selvittää seuraavalla tavalla: Lisätään ohjausta äänikortilta ja seurataan uloslähtevää tehoa, huomioidaan piste jossa lähtöteho ei enää nouse vaikka ohjausta lisätään, tästä pudotetaan ohjausta hieman. ALC-mittarin seuraamista kannattaa aina silloin tällöin tehdä. Toinen asia mikä on huomionarvoinen on se että ei pidetä Windowsin äänimaailmaa päällä, bandilla kuulee aina toisinaan kun joku jossakin maailmankolkassa käynnistää tietokoneen lähettimen ollessa valmiina lähettämään ja kaikki kauniit Windowsin starttimusiikit karkailevat taivaalle. PTT-ohjauksen rakentaminen sarja- tai rinnakkaisportista ei ole välttämätöntä - voi käyttää myös VOX-toimintoa. Uudella modella bandille loikattaessa kannattaa ensin kuunnella ja havainnoida miten homma toimii ennekuin lähettää itse. Joillakin modeilla on ollut havaittavissa sitä ongelmaa, että lähettämisen on todettu olevan niin hauskaa että ei edes itse ymmärretä kuunnella mitä bandilla tapahtuu. Tämä on varsinkin tullut esille, kun kyseessä on ohjelma jolla voi jakaa vaikkapa oman naaman kuvaa kaikille kuulijoille. Muitakin kuvia toki on lähetelty, vähävaraisten nuorten ihmisten kuviakin on ollut liikkeellä, ainakaan rahaa ei ole vaatteisiin riittänyt kovin paljoa. Käsittääkseni eivät varmaankaan ole olleet kyseisten operaattoreiden kuvia. Muutama linkkivinkki vielä alla Kuulemisiin bandilla ja muutenkin de OH5KFP, Ari oh5kfp@sral.fi

5 Sihteerikön terveiset Kevät keikkuen tulevi. niin varmaan. Tällä kertaa antia on aiempaa enemmän ja sama laulu saisi soida jatkossakin. Itse pyrin tuomaan lähinnä tapahtumatietoutta vuodelle SRAL:n puheenjohtaja Pasi, OH3WS, kävi Putkiradiomuseolla 29.2 kertomassa kuulumisia liiton suunnalta ja luovutti Ismolle, OH5NG, Jäämaan palkinnon vuodelta Vuosikokouksen satoa: Vuosikokous pidettiin Computecissa Kerhon hallinnossa puheenjohtajana jatkaa Juha Vanhatalo, OH5CW, varapuheenjohtajana Ismo Bergman, OH5NG ja sihteeri/rahastohoitajana Esa Harjula, OH5KRQ. Lisäksi hallituksen jäseninä jatkavat Teemu Pöysä, OH5HCP ja Ari Värri, OH5KFP, toimien samalla myös pakettiradiolaitteiston ylläpitäjänä. VHF/HF multiaktiviteettia Kouvolan seudulla Radiot auki keskiviikkoisin klo 21 alkaen jaksoille MHz (FM) ja MHz (USB) ja rinkiin mukaan! Tietokoneita tarjolla Kerho on saamassa lahjoituksena kpl tietokoneita (n. 200 MHz). Tiedustelut Juhalle, OH5KVG, tai Wanhan kerhotilan aktivointi su 21.3 klo 17 alkaen! Vieläkö on vanha nuokkari (Huovinpuisto, Tornionmäki) voimissaan? Tule katsomaan. Ensimmäisenä iltana tarjolla kahvia ja pullaa. Jatkossa pyrimme kokoontumaan joka toinen sunnuntai, näillä näkymin parillisilla viikoilla. Kekäleniemen kesäleiri Ei kaivanne esittelyjä. Ohjelmassa mm. Karin, OH5XT, pitämä esitelmä Mustilan CQWW CW OH5Z operaatiosta. Lisäksi perinteiset sauna/grillaus/nokkakusot jne. Hinnoitteluna 3 päiväkävijöiltä ja telttailijoilta ja 10 sisäyöpyjiltä. Tarkempia tietoja kerhon sivuilta, kunhan esittelijät varmistuvat: VaPePa tapahtumia vuodelle 2004: Vapepa toiminnan esittelyä Kouvolan palolaitoksella Vapepa toiminnan esittelyä Manskilla (mm. Pepa -vaunu + radioasema aggregaattisähköllä) Taajamaetsintäharjoitus Haminassa Vapepa leiri Puumalassa Pistohiekalla Tiedustelut tapahtumista Esalle, oh5krq@nic.fi tai Pankkiyhteystiedot ja jäsenmaksu vuodelle 2004 Vuosikokouksen päätöksen mukaisesti jäsenmaksu on varsinaisilta jäseniltä 15 EUR ja alle 25 vuotiailta ja perhejäseniltä 5 EUR. Jäsenmaksu eräpäivä on Kerhon pankkiyhteystiedot ovat: Kouvolan Seudun Osuuspankki, Tiedonantoja kohtaan merkitään nimi ja kutsu. 73 de OH5KRQ, Esa KOUVOLAN RADIOKERHO RY Jäsenmaksu 2004: 15 Aikuiset 5 Alle 25 v tai perheenjäsenet
