1 Ratkaisuja nesteiden suodatukseen

2 Yleistä suodatuksesta Suodatus on tarpeen teollisuudessa, sairaaloissa, voimalaitoksissa, liikenteessä ja ylipäätään kaikkialla, missä ilmasta tai nesteistä halutaan poistaa epäpuhtaisuuksia. Suurin osa suodattimista tekee työtään huomaamattomasti. Yksinkertaisimmat suodattimet ovat huokoista paperia, mutta erilaisilla materiaaleilla ja päällysteillä saadaan aikaan monenlaisia ominaisuuksia, kuten lämmönkestoa, hajujen tai bakteerien torjuntaa, kestävyyttä jne. Suodattimet voidaan jakaa karkeasti kahteen eri ryhmään: manuaalisiin suodattimiin ja automaattisuodattimiin. Manuaalinen suodatin on tyypillisesti roskasihti, pussi tai patruuna, jossa suodattavana väliaineena toimii huokoisesta materiaalista tai teräksestä valmistettu suodatinelementti. Elementti päästää lävitseen tietyn kokoisia partikkeleita ja pidättää verkon pinnalle verkon seulakoon ylittävät partikkelit. Verkon vapaa pinta-ala pienenee suodatuksen kuluessa kiintoainemäärän lisääntyessä verkon pinnalla. Tietyn ajan jälkeen kiintoainepitoisuus on niin suuri, että suodatus on tehotonta ja paine-ero suodattimen yli kasvaa niin suureksi, että suodatin on vaihdettava tai puhdistettava. Tämä tapahtuu manuaalisesti ja voi olla hankala toimenpide; varsinkin, jos suodatettava prosessineste on terveydelle vaarallista tai neste on hyvin viskoosista. Manuaalisten suodattimien etuina ovat alhaiset investointi- ja käyttökustannukset sekä helppo operointi mahdollisten prosessimuutosten yhteydessä. Patruuna- ja pussisuodatusmateriaalien lämpötilan kestävyys ja kemiallinen soveltuvuus erilaisille matriiseille. Materiaali Lämpötila max. C Orgaaniset liuottimet Orgaaniset hapot Alkalit Hapettimet Mineraalihapot (HCL, HNO 3 ) Mikroorganismit Puuvilla 121 Erinomainen Hyvä Hyvä Tyydyttävä Huono Huono Polypropyleeni 95 Hyvä Erinomainen Erinomainen Hyvä Hyvä Erinomainen Kuidutettu polypropyleeni 95 Hyvä Erinomainen Erinomainen Hyvä Hyvä Erinomainen Lasikuitu 400 Erinomainen Erinomainen Huono Erinomainen Erinomainen Erinomainen Nylon 135 Erinomainen Tyydyttävä Hyvä Huono Huono Erinomainen Rayon 121 Erinomainen Hyvä Hyvä Tyydyttävä Huono Huono Automaattisuodattimissa puhdistusvaihe on automatisoitu. Kun paine-ero on kasvanut riittävän suureksi tai ajastimella säädetty aika kulunut umpeen, puhdistusvaihe käynnistyy ja suodattimen automatiikka hoitaa korin puhdistuksen. Sarlinin edustamat automaattisuodattimet eivät keskeytä puhdistusprosessin aikana puhtaan veden saantia, mikä on moniin automaattisuodattimiin verrattuna kiistaton etu. Sarlinin tuotevalikoima Sarlinin tuotevalikoiman suodattimet ovat nestemäisten aineiden suodatukseen. Oikean suodattimen valintaan vaikuttaa olennaisesti mitä suodatetaan ja minkälainen lopputulos tarvitaan. Pystyäksemme määrittelemään oikeantyyppiset ja -kokoiset suodattimet tarvitsemme tietyt lähtötiedot. Helpottaaksemme yhteistyötämme olemme keränneet viereiselle sivulle tärkeimmät. Mikäli et löydä esitteestä sopivaa ratkaisua suodatusongelmaasi, otathan yhteyttä. 2

3 Suodatintyypin valinta 1. Mitä suodatetaan Nesteen nimi Ominaisuudet (syövyttävä, viskoosinen) 2. Erotettavan kiintoaineen Kokonaismäärä Erotettava määrä Rakenne: homogeeninen, kova, limainen, lietteinen, kuitunen,painava, kevyt, kelluva, jne. 3. Virtaama = läpäisyteho Ilmoitetaan, esim. Litra/sekunti, minuutti, tunti tai vuorokausi Kg/sekunti tai m 3 / tunti Nestepiirin pumpun teho/tuotto 4. Haluttu rakennepaine/paineluokka, nimellispaine 5. Suodatettavan nesteen lämpötila 6. Erotusaste/erotustarkkuus Yksittäinen hiukkaskoko mm tai Haluttu suodatuselementin reikäkoko 7. Manuaalisesti puhdistettava vai automaattinen suodatin 8. Halutaanko muita oheislaitteita 9. Putkisto Koko Haluttu liitäntätapa: vaaka vai pystyputki Millaiset venttiilit Miten tulon ja lähdön yhteet tulee sijoittaa (sama taso, eri tasossa, kulmassa, pohjassa, jne.) Suodatinjärjestelmän mitoitus Suodatinjärjestelmän koon ratkaisevat seuraavat kolme tekijää 1. Veden laatu 2. Suodatusaste 3. Virtausmäärä Veden laatu Tukkeutumiseen vaikuttavat tärkeimmät tekijät Suspendoituneet mineraalit, karkea ja hieno hiekka, lieju ja savi Suuret mikro-organismit, kuten eläinplankton ja levät Bakteerit ja muut mikro-organismit, jotka muodostavat suuria kasvustoja ilmaa sisältävissä pimeissä tiloissa, kuten putkistoissa Liuenneiden aineiden hapettumisesta syntyneet saostumat, jotka ovat peräisin ilmaa sisältävistä paikoista, kuten kaivoista Suodatusaste Suodatusaste määritellään sen mukaan, millaisia laitteita suodatusjärjestelmän tulee suojata. Virtausmäärä Suodatusjärjestelmän suunnittelun on perustuttava suurimpaan mahdolliseen virtausmäärään, joka voi virrata järjestelmän läpi suodatusprosessin aikana. 3

4 Täysautomaattiset itsepuhdistuvat suodattimet prosessiin Heco Auto-Line -suodattimet Heco Auto-Line -automaattisuodattimet soveltuvat useimpiin suodatusprosesseihin, myös korkean viskositeetin omaaville nesteille ja korkeille kiintoainepitoisuuksille. Suo da tin on jatkuvatoiminen ja suodatus toimii myös puhdistusvaiheen aikana Suodatusaste µm Suodatettavan aineen lämpötila max C Suodattimen ohjaukseen valittavana logiikkaajastin tai täysin pneumaattiset toimilaitteet Rakenteltaan suodatin on luotettava, koska liikkuvia osia on vähän. Runkomateriaali AISI 316L Toimintaperiaate Suodatettava neste kulkee suodattavan sihtilieriön läpi, jolloin nesteessä oleva kiintoaine jää sihtilieriön sisään. Tämä suodatus jatkuu, kunnes kiintoaineen kasaantuminen aiheuttaa paine-eron suodattimessa. Puhdistusvaiheessa pneumatiikkasylinteri työntää kaapijan alas ja kaapija kuljettaa kiintoaineen alas pohja-kartioon. Samalla pohjassa oleva venttiili aukeaa ja kiintoaine poistuu suodattimesta. Prosessi-, jäähdytys-, kaukolämpö- ja jätevesien suodattamiseen Viskoottisten ja takertuvien väliaineiden, esim. maalien, pastojen, öljyjen, emulsioiden ym. suodattamiseen Useita tiiviste- ja säädinvaihtoehtoja Vähän liikkuvia osia helppo kunnossapito Kaapija on sihdissä vain puhdistusvaiheessa Yksinkertainen liitäntä Sihtilieriössä viira tehokas puhdistus Tukeva rakenne soveltuu hyvin sakeille nesteille Liete tiivistetään ennen tyhjennystä pieni materiaalihukka Auto-line S/SE Auto-line M/ME Auto-line L/LE Auto-line XL/XLE Kapasiteetti 13 m³/h 27 m³/h 63 m³/h 100 m³/h Suodatusala 435 cm² 860 cm² 2200 cm² 3300 cm² Syöttö-/poistoliitäntä R1¼ DN50 DIN2633 DN80 DIN2633 DN100 DIN2633 Maks. paine-ero 6 bar 6 bar 6 bar 6 bar Maks. järjestelmäpaine 16 bar 16 bar 16 bar 16 bar Maks. työskentelylämpötila 150 ºC 150 ºC 150 ºC 150 ºC Tilavuus 3,5 litraa 6 litraa 27 litraa 35 litraa 4

5 Täysutomaattiset itsepuhdistuvat suodattimet luonnonvesille Bernoulli-suodattimet Bernoulli-suodattimet ovat jatkuvatoimisia automaattisesti puhdistuvia suodattimia. Niillä voidaan poistaa prosessinesteiden partikkeleita sekä sedimenttiä, limaa ja muuta kiintoinetta, jota on tyypillisesti luonnonvesissä ja prosessinesteissä. Soveltuvat myös syövyttäviin olosuhteisiin Suodatusaste valittavissa 0,1...2 mm, maksimi partikkelikoko 40 mm Toimitus sisältää täydellisen automatiikan ja toimintavaiheille on saatavissa kosketinlähdöt Asennus joko pysty- tai vaakasuoraan Toimintaperiaate Suo dat ta va nes te kulkee alhaalta sihtilieriön sisälle ja sen läpi poistohaaraan Kiintoaine kertyy pääosin huuhteluyhteen puoleiseen päähän, osan tarttuessa sihdin sisälle. Kiintoaine tukkii vähitellen vapaata sihtitilaa aiheuttaen paine-eron kasvun tulovirtauksen ja sihtilieriön ulkopuolen välillä. Kun ero kasvaa asetettuun arvoon, automatiikka käynnistää puhdistuksen. Puhdistustoiminto on myös aikaohjattu, jolloin se tapahtuu asetelluin väliajoin automaattisesti. Järvi-, joki- ja merivesien primäärisuodatukset Levylämmönsiirtimien suojaukset Prosessinesteiden suodatukset Teknisiä tietoja Suodatusaste 0, mm Liitäntäkoot DN65...DN700 Suurin virtaama 4680 m 3 /h Laippaliitännät DIN PN 10, ANSI 150 Pienin tulopaine huuhtelulle 0,3 bar Käyttölämpötila; vakiorakenne +60 C Käyttöpaine bar Sihtilieriö AISI 316L tai titaani Suodatinrunko C-PVC, PVC, GRP tai AISI 316L Automatiikan sähkönsyöttö 230 V AC Yleiskuva tyypillisestä asennuksesta: levylämmönvaihtimen (PHE) suojaus 5

6 Täysautomaattiset itsepuhdistuvat hienosuodattimet Arkal -automaattiset hienosuodattimet Arkal-suodattimet ovat itsepuhdistuvia jatkuvatoimisia suodattimia teollisuuden prosessivesille ja kastelujärjestelmille. Suodatus perustuu syväsuodatukseen eli kiintoaine-partikkeleita jää suodatuselementtiin koko elementin paksuudelta, jolloin suodatus on erittäin tehokas. Toimintaperiaate Arkal Spin-Klin suodattimet koostuvat suodatinlieriöistä, joiden määrä vaihtelee suodatettavan nesteen tilavuusvirran mukaan. Suodatus perustuu yhteenpuristettuihin suodatinlevyihin, jolloin suodatinlevyjen väliin jää tiettyä suodatusastetta vastaava kanava. Kanavaa pienemmät kiintoainepartikkelit jatkavat kulkuaan suodattimen läpi ja suuremmat partikkelit jäävät levyjen reunoille. Arkal-levypakkasuodattimella päästään 20 µm:n suodatusasteeseen. Puhdistusvaiheessa veden suuntaa muutetaan venttiileillä ja samalla levyjä yhdessä pitävä jousivoima vapautuu, jolloin levyjen reunoilla oleva kiintoaines vapautuu levyjen reunoilta. Suodatus on keskeytymätöntä. Puhdistusvaihe voidaan asentaa ajastimella tai paine-erolla toimivaksi. Pienillä virtauksilla ja matalapaineisissa käyttökohteissa puhdistusta voidaan tehostaa paineilman ja/tai ulkopuolisen huuhteluveden avulla. Raakavesien suodatus Tiivistevesien suodatus Jäähdytystornit Kalvosuodattimien esisuodatus Prosessivesien suodatus Kastelujärjestelmät Teknisiä tietoja Erotusaste 20 µm, 55 µm, 130 µm, 200 µm, 400 µm Tilavuusvirta m 3 /h Käyttölämpötila max. 80 C Runkomateriaali AISI 316, AISI 304, PVC Suodatuslevymateriaali kovamuovia Käyttöpaine max. 10 bar Minimi ilmanpaine 8 bar suodatettua instrumenttiilmaa Nesteen minimipaine 0,8 bar Suodattunut neste Suodattunut neste Normaali suodatus Huuhtelu Hydraulinen paine 6

7 Manuaaliset suodattimet - pussi- ja korisuodattimet Manuaalisten suodattimien suodatinelementti voi koostua reikälevystä, erityyppisistä verkoista, neulahuovista, suodatuspatruunoista, kalvoista jne. riippuen ratkaistavasta suodatusongelmasta. Suodattimien erotusaste vaihtelee karkeaerotuksen erittäin suurista suodatusasteista aina mikronin tasolle. Pussi- ja korisuodattimia on saatavana myös magneeteilla, jolloin tehostetaan magneettisten partikkelien poistoa virtauksesta. Tällaisia yhdisteitä ovat esim. ferromagneettiset hiukkaset ja raudan oksidit. Suodatuskyky <1 µm. Useimmat suodatinrungot on saatavana myös tuplasuodattimina. Näin toisen suodattimen ollessa puhdistettavana virtaus voidaan ohjata toisen suodattimen kautta. Pussisuodattimet Toimintaperiaate Suo dat in koostuu suodatinpesästä, jonka sisällä on metallinen tukikori. Suodatuselementtinä käytetään tekstiilipussia, joka kiinnitetään tukikoriin asennusrenkaan avulla. Erotettu kiintoaine jää suodatinpussiin. Uuden suodattimen vaihto helppoa. Teknisiä tietoja Pussien vakiomateriaaleina polypropyleeni, polyesteri, nailon, viskoosi sekä teflon. Suodatuspinnan tekstiilimateriaalit joko vanutettuna tai kudottuna. Vanutettu eli neulahuopa syväsuodatukseen. Kudottu siivilöintiin ja pintasuodatukseen. Suodatusaste µm Asennusrenkaan materiaali sinkitetty, ruostumaton teräs tai polypropyleeni Suodatuspussien vakiokoot Pussin pituus Asennusrengas Koko 229 mm 102 mm mm 102 mm X0 419 mm 178 mm mm 178 mm 2 Kysy myös erimittaisia suodatinkohtaisia pusseja. Pienten erien ja virtaamien suodatukseen. Soveltuu myös korkean viskositeetin aineille. Nesteiden ja eri yhdisteiden hienosuodatukseen, jossa vaaditaan korkeaa lian suodatuskykyä. Kohteet, joissa suodatusprosessi on mahdollista keskeyttää suodattimen puhdistuksen ajaksi. Korisuodattimet Toimintaperiaate Suo dat in koostuu suodatinpesästä, jonka sisällä on metallinen kori. Kori on normaalisti valmistettu metalliverkosta, joka on hitsattu kiinni tukirunkoon. Yleisin verkon materiaali on AISI 316. Kiintoaine kasaantuu koriin ja poistetaan, kun paine-ero suodattimessa kasvaa. Voidaan asentaa myös vastavirtaan. Rungon ja korin materiaali valitaan käyttökohteen mukaan, kuten myös suodattimen paineluokka. Teknisiä tietoja Suodatinrungon materiaali on hitsattu teräs, AISI 304 tai AISI 316. Erikoismateriaalina mm. titaani. Vakiomallisina korisuodattimia on runsaasti, lisäksi suodattimia voidaan valmistaa tapauskohtaisesti asiakkaan toivomusten mukaan. Suodatusaste 0, mm Kohteet, jossa suodatusprosessi on mahdollista keskeyttää suodattimen puhdistuksen ajaksi. Nesteiden ja eri yhdisteiden hienosuodatukseen, jossa vaaditaan korkeaa lian pidätyskykyä ja matalaa paine-eroa. Voidaan käyttää sekä imuettä painepuolella. Paine-eron kesto parempi kuin pussisuodattimella. 7

8 Manuaaliset suodattimet - pussi- ja korisuodattimet Tyyppi Kapasiteetti Suodatusaste Paine Ominaisuudet Micro-line m³/h µm 16 bar Yksinkertainen ja kestävä pussi- tai korisuodatin. Saatavana myös magneeteilla. Micro-line SS m³/h µm 16 bar Yksinkertainen ja kestävä pussi- tai korisuodatin. Saatavana myös magneeteilla. Runkomateriaalina AISI 316L. Pussisuodatin TP-sarja m³/h µm 10 bar Yksinkertainen ja helppo huollettava ja puhdistettava, koska kannessa on saranapultit. Runkomateriaali hitsatusta hiiliteräksestä tai AISI 316L. Pussisuodatin TMP-sarja m³/h µm 10 bar Kuten TP-sarja, mutta magneeteilla. Pussisuodatin BF-sarja m³/h µm 10 bar AISI 304 tai AISI 316L Korisuodatin TS-sarja m³/h µm 10 bar Kuten TP-sarja, mutta korisuodatin. Magneettisuodatin TM-sarja m³/h 10 bar Kuten TMP-sarja, mutta ilman pussia. Magneettisten partikkelien (<1 µm) pidätys virtaavasta vedestä. Micro-line -yksikkö, sivuvirtasuodattimeksi 7,5...10,0 m³/h µm bar Suunniteltu valmiiksi suodatinkokonaisuudeksi m³/h lämmitys- ja jäähdytysvesijärjestelmien sivuvirtaan. Saatavana myös magneeteilla. Toimitus kattaa pumpun ja suodattimen. Micro-line -yksikkö, sivuvirtasuodattimeksi (seinä) 4,0...7,5 m³/h µm 10 bar Kuten edellinen, mutta seinään kiinnitettävänä. Päävirta m³/h. TM-P -yksiköt, sivuvirtasuodattimeksi m³/h µm bar Päävirta m³/h. 8

9 Manuaaliset ja itsepuhdistuvat korisuodattimet Tyyppi Kapasiteetti Suodatusaste Paine Ominaisuudet Karkeasuodattimet LSS HG m³/h m³/h mm mm 16/25 bar 10 bar Kattava valikoima suodattimia, alhainen painehäviö. Helppo huoltaa ja käyttää. Pumppujen, venttiilien, lämmönvaihtimien ja muiden prosessijärjestelmien suojaamiseen. DVS m³/h mm 2,5 bar Imupuolen suodatin, jolla tanskalainen laivahyväksyntä. Runkomateriaalina galvaaninen teräs. Meri- ja makean veden jäähdytysjärjestelmien suojaamiseen. Itsepuhdistuvat korisuodattimet KS m³/h mm 16 bar Erityisesti viskoosien nesteiden jatkuvatoimiseen suodatukseen. Puhdistuksen aikana sähkömoottori pyörittää suodatinkoria, jolloin kiinteät terät irrottavat lian. Lika kulkeutuu pohjakartioon, josta se poistuu venttiilin kautta ulos. Manuaalisesti käynnistettävä puhdistus. Soveltuu esim. panossuodatukseen. AKS m³/h mm 16 bar Kuten KS, mutta paine-eroon perustuva automaattinen puhdistuksen aloitus. 9

10 Polypropyleeniset pussi- ja korisuodattimien suodatinpesät Suodatinpesä pussisuodattimille, malli BG-BB Kannen ja suodatinrungon materiaali polypropyleeni Pussien lukumäärä 1 kpl Pussin koko 10 tai 20 Maksimi käyttöpaine 6,9 bar Käyttölämpötila C Suodatinpesä pussi- tai patruunasuodattimille, malli X100 Suodatinrungon materiaali polypropyleeni Pussien tai patruunoiden lukumäärä 1 kpl Pussin pituus 508 mm ja patruunoiden pituus 591 mm Maksimi käyttöpaine 6 bar Käyttölämpötila C Metalliset pussi- ja korisuodattimien suodatinpesät Suodatinpesä pussisuodattimille, malli BG Suodatinrungon materiaali teräs tai ruostumaton teräs Pussien lukumäärä 1 kpl Maksimi käyttöpaine 16 bar Maks. käyttölämpötila 200 C Suodatinpesä korisuodattimille, malli Duplex Suodatinrungon materiaali teräs tai ruostumaton teräs Korien lukumäärä 2, 4, 6 tai 8 kpl Maksimi käyttöpaine 16 bar Maks. käyttölämpötila 200 C Jatkuva suodatus Suodatinpesä korisuodattimille, malli SBF Suodatinrungon materiaali teräs tai ruostumaton teräs Korien lukumäärä 1 kpl Maksimi käyttöpaine 25 bar Maks. käyttölämpötila 200 C 10

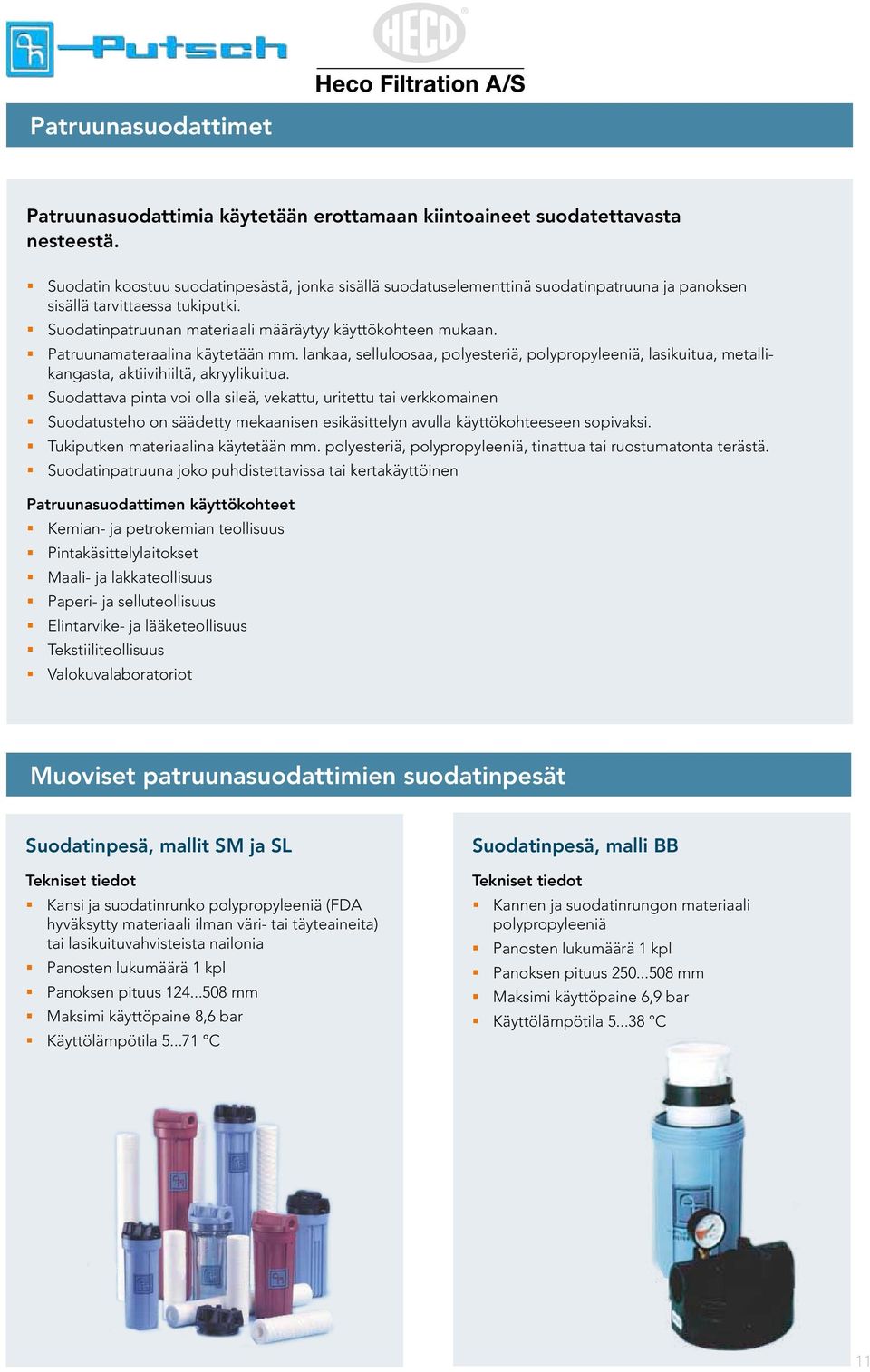

11 Patruunasuodattimet Patruunasuodattimia käytetään erottamaan kiintoaineet suodatettavasta nesteestä. Suo dat in koostuu suodatinpesästä, jonka sisällä suodatuselementtinä suodatinpatruuna ja panoksen sisällä tarvittaessa tukiputki. Suodatinpatruunan materiaali määräytyy käyttökohteen mukaan. Patruunamateraalina käytetään mm. lankaa, selluloosaa, polyesteriä, polypropyleeniä, lasikuitua, metallikangasta, aktiivihiiltä, akryylikuitua. Suodattava pinta voi olla sileä, vekattu, uritettu tai verkkomainen Suodatusteho on säädetty mekaanisen esikäsittelyn avulla käyttökohteeseen sopivaksi. Tukiputken materiaalina käytetään mm. polyesteriä, polypropyleeniä, tinattua tai ruostumatonta terästä. Suodatinpatruuna joko puhdistettavissa tai kertakäyttöinen Patruunasuodattimen käyttökohteet Kemian- ja petrokemian teollisuus Pintakäsittelylaitokset Maali- ja lakkateollisuus Paperi- ja selluteollisuus Elintarvike- ja lääketeollisuus Tekstiiliteollisuus Valokuvalaboratoriot Muoviset patruunasuodattimien suodatinpesät Suodatinpesä, mallit SM ja SL Kansi ja suodatinrunko polypropyleeniä (FDA hyväksytty materiaali ilman väri- tai täyteaineita) tai lasikuituvahvisteista nailonia Panosten lukumäärä 1 kpl Panoksen pituus mm Maksimi käyttöpaine 8,6 bar Käyttölämpötila C Suodatinpesä, malli BB Kannen ja suodatinrungon materiaali polypropyleeniä Panosten lukumäärä 1 kpl Panoksen pituus mm Maksimi käyttöpaine 6,9 bar Käyttölämpötila C 11

12 Metalliset patruunasuodattimien suodatinpesät Ruostumattomat patruunasuodattimet AF Kapasiteetti 1, m³/h Suodatusaste 0, µm Maksimi käyttöpaine 10 bar Käytetään, kun halutaan hienosuodatusta korkealla lian pidätyskyvyllä. Yksinkertainen ja turvallinen panoksenvaihto. Materiaali AISI 304 tai AISI 316L. Suodatinpesä, malli 4 Kannen materiaali joko kromattua messinkiä tai AISI 304 Suodatinrungon materiaali AISI 304 Panosten lukumäärä 1 kpl Panoksen pituus mm Maksimi käyttöpaine 45 bar Maksimi käyttölämpötila 140 C Suodatinpesä, malli 6 Suodatinrungon materiaali AISI 304 Panosten lukumäärä kpl Panoksen pituus mm Maksimi käyttöpaine 10 bar Maksimi käyttölämpötila 80 C 12

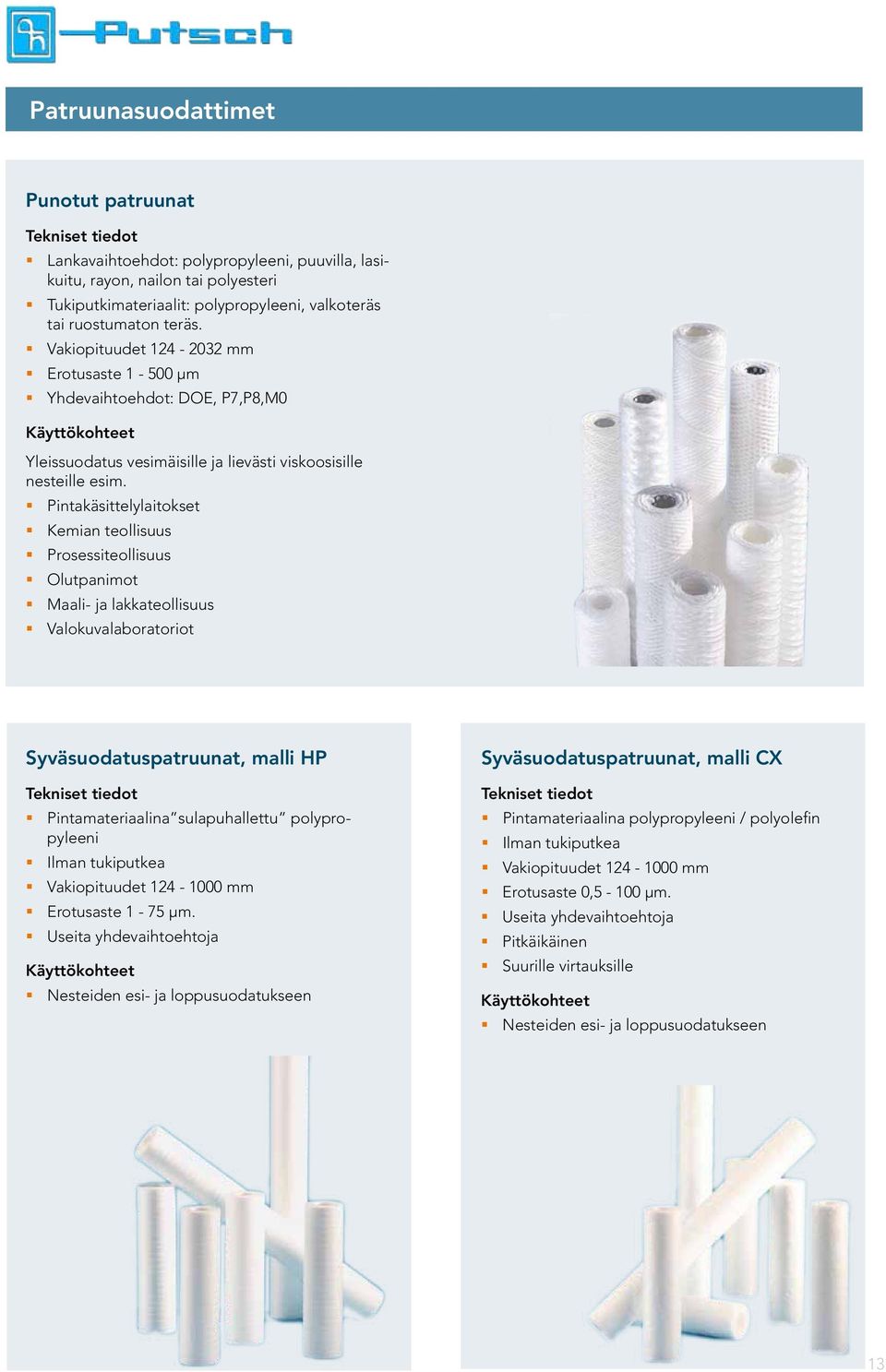

13 Patruunasuodattimet Punotut patruunat Lankavaihtoehdot: polypropyleeni, puuvilla, lasikuitu, rayon, nailon tai polyesteri Tukiputkimateriaalit: polypropyleeni, valkoteräs tai ruostumaton teräs. Vakiopituudet mm Erotusaste µm Yhdevaihtoehdot: DOE, P7,P8,M0 Yleissuodatus vesimäisille ja lievästi viskoosisille nesteille esim. Pintakäsittelylaitokset Kemian teollisuus Prosessiteollisuus Olutpanimot Maali- ja lakkateollisuus Valokuvalaboratoriot Syväsuodatuspatruunat, malli HP Pintamateriaalina sulapuhallettu polypropyleeni Ilman tukiputkea Vakiopituudet mm Erotusaste 1-75 µm. Useita yhdevaihtoehtoja Nesteiden esi- ja loppusuodatukseen Syväsuodatuspatruunat, malli CX Pintamateriaalina polypropyleeni / polyolefin Ilman tukiputkea Vakiopituudet mm Erotusaste 0,5-100 µm. Useita yhdevaihtoehtoja Pitkäikäinen Suurille virtauksille Nesteiden esi- ja loppusuodatukseen 13

14 Patruunasuodattimet Suodatuspatruuna, malli PRO Akryylikuitua, sidonta-aineena fenolihartsi Ei tukiputkea Vakiopituudet mm Erotusaste µm Yhde DOE Monille kemikaaleille ja teollisuuden nesteille, esim. värit, pinnoitteet ja polymeerit Polypropyleeniverkko - uudelleen käytettävä Pinta vaihdettavaa polypropyleeniverkkoa Tukiputki ja päädyt polypropyleeniä Voidaan puhdistaa Vakiopituudet mm Erotusaste µm Yhde DOE Yleiskäyttöön Metallinen suodatuspatruuna - uudelleen käytettävä Pinta joko sileä tai vekattu Materiaali haponkestävä metallikangas tukirunkoineen Hitsattu rakenne Tukiputki ruostumatonta terästä Voidaan puhdistaa Vakiopituudet mm Erotusaste µm. Yhde DOE Yleiskäyttöön, kestää korkeita lämpötiloja Aktiivihiilinen suodatuspanos Pinta paperiin imeytettyä tai punottuun lankapanokseen suljettua aktiivihiiltä Tukiputki Vakiopituudet mm Erotusaste 0,5-20 µm Yhde DOE Pienille virtauksille Väri-, haju- ja makuhaittojen poistoon vedestä ja orgaanisista nesteistä 14

15 UV-desinfiointi UV-desinfioinnilla voidaan estää vedessä olevien mikrobien lisääntyminen UV-valolla voidaan esimerkiksi tuhota juoma- tai jätevedestä tautia aiheuttavat mikrobit ja vähentää veden välityksellä leviäviä vatsatauteja. Teollisuudessa mikrobit aiheuttavat putkiston, säiliöiden ja mittalaitteiden likaantumista, limoittumista. UV-desinfioinnilla voidaan vähentää limoittumista ja korvata osittain syöpää aiheuttavien kalliiden myrkkyjen, biosidien käyttöä. Trojanilla on laaja laitevalikoima erikokoisille virtauksille alkaen kuutiosta tuhansiin kuutioihin tunnissa. Suodatusapuaineet Suodatusapuaineiden avulla poistetaan epäpuhtauksia nestemäisistä aineista Niitä käytetään yleisesti mm. juoma-, sokeri- ja entsyymiteollisuuksien loppusuodatuksissa. Käytettävä apuaine/apuaineet sekoitetaan yleensä suodatettavaan nesteeseen, joka tämän jälkeen ajetaan esim. levysuodattimen läpi. Räjähdysaineteollisuus Rakennuskemikaalit ja -eristeet Muut suodatussovellukset PIIMAA Lääketeollisuus Tienrakennus Juoma- ja elintarviketeollisuus Maalien ja pinnotteiden valmistus SELLULOOSA HAPPOPESTY PIIMAA PERLIITTI 15

16 Tuotealueemme PAINEILMA Toimitamme teknisesti ja taloudellisesti oikein mitoitetut ratkaisut paineilman tuottamiseen yksittäisestä kompressorista aina täydellisiin paineilmajärjestelmiin saakka. Meillä on kattava tuotevalikoima kompressoreita, suodattimia, kuivaimia ym. paineilman jälkikäsittelylaitteita. Asiakas voi myös ostaa meiltä tarvitsemansa paineilman, jolloin valvomme paineilmajärjestelmän toimintaa ja vastaamme sen ylläpidosta. Sarlin Balance -paineilmajärjestelmän optimointipalvelussa vastaamme siitä, että paineilmajärjestelmää ohjataan aina mahdollisimman taloudellisesti. AUTOMAATIO Instrumentointi, mittaus- ja anturitekniikka Tarjoamme vahvan tuotekokonaisuuden kone- ja laitevalmistajille sekä prosessiteollisuuteen. Toimitamme ratkaisut aseman, liikkeen, paineen, lämpötilan, virtauksen, pinnan, viskositeetin ja määrän mittaukseen. Valikoimaamme kuuluvat myös turvatuotteet koneenrakennukseen. Tiedonsiirto-, näyttö- ja ohjaustekniikka Luotettava tiedonsiirto prosessista ohjausjärjestelmään on avainasemassa, kun halutaan tehostaa prosessien ja laitteiden toimintaa. Toimitamme valmiita etäkäyttö- ja kaukovalvontaratkaisuja.p PROSESSITEKNIIKKA Nesteiden suodatus ja UV-desinfiointi Toimitamme suodattimia jäähdytys-, prosessi-, tiiviste- ja jätevesien sekä juomaveden suodattamiseen. UV-desinfiointilaitteilla parannetaan juomaveden laatua ja estetään prosessissa mikrobien aiheuttamaa limoittumista tai vähennetään jätevesien ympäristökuormitusta. Suodatusapuaineita ja täyteaineita toimitamme oluen, entsyymien ja maalien valmistukseen. Veden ja kaasun analysointi Toimitamme laitteita veden laadun tarkkailuun ja analysointiin esimerkiksi juoma- ja jätevesilaitoksille, elintarvikelaboratorioille sekä teollisuuslaitoksille. Henkilökohtaisilla ja kiinteästi asennettavilla kaasuhälyttimillä turvataan työskentely alueilla, joissa on syttyviä tai myrkyllisiä kaasuja. ENERGIATEKNIIKKA Kaatopaikkojen kaasunkeräilyjärjestelmillä kerätään kaatopaikkojen metaani talteen. Olemme toimittaneet lähes kaikki Suomessa toimivat laitokset. Suotovesien käsittelyyn toimitamme paikallisia puhdistamoita, joilla voidaan kustannustehokkaasti puhdistaa kaatopaikkojen suotovesiä. Moottorivoimalaitoksilla ja mikroturbiinilaitoksilla tuotetaan sähköä ja lämpöä mädättämöjen tai kaatopaikkojen biokaasusta. Toimitamme myös biokaasun jalostuslaitoksia, joilla biokaasu puhdistetaan ajoneuvokäyttöön tai maakaasuverkkoon sopivaksi. Tuotevalikoimaamme kuuluvat lisäksi mm. maakaasun tankkausasemat, kompressorit, säätimet, suodattimet. Hoidamme halutessa toimittamiemme laitosten valvonnan, käytön ja raportoinnin. HUOLTOPALVELUT Asiakkaitamme palvelee maan kattava huoltoverkosto. Huollamme, asennamme ja käyttöönotamme toimittamamme laitteet. Luonnollisesti saat meiltä myös varaosat. Tekemällä huoltosopimuksen varmistat, että laitteet huolletaan ammattitaidolla ja ajallaan. Laitteiden vikaantumiset vähenevät ja niiden elinkaari pitenee. Huollot pystytään myös ajoittamaan tuotantoprosessin kannalta parhaaseen aikaan. Sarlin Oy Ab Käyntiosoite Kaivokselantie 3-5, Vantaa Postiosoite PL 750, Helsinki Puhelin Faksi /2013
