RAKENNUSERISTEET Tuoteluettelo , päivitetty

Transkriptio

1 Tuoteluettelo , päivitetty

2 MÄÄRÄYKSET TÄYTTÄVÄT RAKENTEET Tuotenimet Paksuudet U-arvo Ulkoseinä, U-arvovaatimus 0,17 W/m²K Runkoseinät (mahd. lisäkoolaus laskettu pystyynkoolattuna ellei erikseen mainittu) PAROC extra (ristiinkoolattu, puutavaran mitat mm) 225 mm + kipsituulensuoja 0,17 PAROC extra 225 mm + 12 mm kuitulevytuulensuoja 0,17 PAROC extra 225 mm + 25 mm kuitulevytuulensuoja 0,16 PAROC extra + PAROC WPS 3n 175 mm + 40 mm 0,17 PAROC extra + PAROC WPB 3n 200 mm + 30 mm 0,17 PAROC extra + PAROC Renova 150 mm + 70 mm 0,17 PAROC extra + PAROC Cortex 200 mm + 30 mm 0,17 PAROC extra + PAROC Cortex 175 mm + 50 mm 0,17 PAROC extra pro 225 mm + kipsituulensuoja 0,17 PAROC extra pro (ristiinkoolattu, puutavaran mitat mm) 225 mm + kipsituulensuoja 0,16 PAROC extra pro 225 mm + 12 mm kuitulevytuulensuoja 0,16 PAROC extra pro (ristiinkoolattu, puutavaran mitat mm) 200 mm + 12 mm kuitulevytuulensuoja 0,17 PAROC extra pro 200 mm + 25 mm kuitulevytuulensuoja 0,17 PAROC extra pro + PAROC WPS 3n 150 mm + 55 mm 0,17 PAROC extra pro + PAROC WPB 3n 200 mm + 30 mm 0,16 PAROC extra pro + PAROC Renova 150 mm + 70 mm 0,16 PAROC extra pro + PAROC Cortex 200 mm + 30 mm 0,16 PAROC extra pro + PAROC Cortex 175 mm + 50 mm 0,16 PAROC extra pro + PAROC Cortex 150 mm + 55 mm 0,17 Betonirunko 100 mm (tiilirungot lähes samat) PAROC Fatio Plus (paksurappaus) 190 mm ( mm tai 1 x 190 mm) 0,17 PAROC Linio 15 (ohutrappaus) 210 mm ( mm) 0,17 PAROC Linio 15 (ohutrappaus) 205 mm 0,17 PAROC Linio 80 (ohutrappaus, ilman kiinnikkeitä) 220 mm 0,17 PAROC extra + PAROC WPS 3n 150 mm + 40 mm 0,17 PAROC extra + PAROC WPB 3n 175 mm + 30 mm 0,17 PAROC extra + PAROC Cortex 175 mm + 30 mm 0,16 PAROC extra + PAROC Cortex 150 mm + 50 mm 0,17 PAROC extra pro + PAROC WPB 3n 150 mm + 30 mm 0,17 PAROC extra pro + PAROC Cortex 150 mm + 30 mm 0,17 PAROC Cortex One 180 mm 0,17 PAROC Cortex One 205 mm 0,15 BSW-elementti (sisäkuori 150 mm, ulkokuori 80 mm) PAROC PreCast gt 205 mm 0,17 PAROC COS 5ggt 220 mm *** 0,17 KSW-elementti (sisäkuori 80 mm, ulkokuori 40 mm) PAROC COL 40g 225 mm 0,17 PAROC COL mm 0,17 Siporex PAROC Linio 80 (ohutrappaus, ilman kiinnikkeitä) 165 mm (Siporex harkko 200 mm) 0,17 PAROC Linio 80 (ohutrappaus, ilman kiinnikkeitä) 150 mm (Siporex harkko 250 mm) 0,17 Yläpohja (harjakatto, ristikkorakenne), U-arvovaatimus 0,09 W/m²K PAROC extra 50 mm mm 0,09 PAROC extra + PAROC BLT 6 (Tuplavarma) 100 mm mm 0,09 PAROC BLT mm 0,09 Vino yläpohja, U-arvovaatimus 0,09 W/m²K PAROC extra + PAROC WPS 3n 375 mm + 40 mm 0,09 Alapohja, U-arvovaatimus 0,09 W/m²K* tai 0,17 W/m²K** PAROC extra + PAROC WPS 3n 375 mm + 55 mm 0,09 PAROC extra + PAROC WPS 3n 175 mm + 55 mm 0,17 *) 0,17 Tuuletusaukot max. 8 alapohjan pinta-alasta (tuulettuva ryömintätila) **) 0,09 Tuuletusaukot yli 8 alapohjan pinta-alasta (pilariperustus) ***) Betoniteollisuus ry:n suositus Matalaenergiaseinä PAROC extra + PAROC Renova 200 mm + 70 mm 0,14 Laskennassa käytetyt arvot / otettu huomioon seuraavat tekijät: rankarakenteissa huomioitu pystyrunko 50 mm, k600 jaolla. Ilmaraoista aiheutuva korjauskerroin ΔU : Taso 0. bsw-elementeissä huomioitu ΔU-lisäyksenä ansaat EN ISO 6946 mukaisesti. Tuuletusurat on huomioitu laskennassa. rappausaluseristeiden ja ksw-elementtien kiinnikkeiden sekä kantavan betonirungon tiilisiteiden vaikutus U-arvoon < 3 %, kiinnikkeiden vaikutusta ei tarvitse ottaa huomioon U-arvoa laskettaessa (EN ISO 6946). laskenta EN Standardin EN ISO 6946 mukaan.

3 TEKNISET TIEDOT CE-MERKITTY EN MUKAAN Tuotenimi Kuvaus ja pinnoite Lämmönjohtavuus, λ D, W/mK Paloluokka, Euroluokka Puristusjännitys, CS(10), kpa Puristuslujuus, CS(Y), kpa Pistekuorma, PL(5), N Vetolujuus, TR, kpa Yleiseristeet PAROC extra pinnoittamaton levy 0,036 A1 PAROC extra pro pinnoittamaton levy 0,033 A1 PAROC UNM 37 pinnoittamaton matto 0,037 A1 PAROC UNM 37p paperipintainen matto 0,037 F PAROC UNM 37pz paperipintainen puristettu matto 0,037 F PAROC UNM 37z puristettu matto 0,037 A1 Tuulensuojat ja seinäeristeet PAROC WPS 1n Tyvek-pintainen levy 0,036 F PAROC WPB 3n Tyvek-pintainen levy 0,034 F tai A2-s1,d0 PAROC WPS 3n Tyvek-pintainen levy 0,032 F tai A2-s1,d0 PAROC WPS 3nt Tyvek ja lasikuituhuopapintainen levy 0,032 F tai A2-s1,d0 PAROC Cortex (b) UUTUUS tuulitiivis pinnoite 0,033 A2-s1,d0 PAROC Cortex One (b) UUTUUS tuulitiivis pinnoite 0,033 A2-s1,d0 PAROC Renova n Tyvek-pintainen levy 0,033 F PAROC WAS 25t lasikuituhuopapintainen levy 0,033 A1 PAROC WAB 10t lasikuituhuopapintainen levy 0,036 A1 PAROC FPS 8a alumiinipintainen levy (Termolevy) 0,034 A1 Rappausaluseristeet PAROC Fatio Plus UUSI NIMI pinnoittamaton levy 0,033 A1 5 PAROC Linio 15 UUSI NIMI pinnoittamaton levy 0,037 A PAROC Linio 80 UUSI NIMI pinnoittamaton lamelli 0,040 A Betonirakenne- eristeet PAROC Cortex One (b) UUTUUS tuulitiivis pinnoite 0,033 A2-s1,d0 PAROC PreCast pinnoittamaton levy 0,034 A1 5 PAROC PreCast gt lasikuituhuopapintainen levy, urat yhteen suuntaan 0,034 F 5 PAROC COS 5 pinnoittamaton levy 0,035 A1 5 PAROC COS 5gt lasikuituhuopapintainen levy, urat yhteen suuntaan 0,035 F 5 PAROC COS 5ggt lasikuituhuopapintainen levy, ristiinuritettu 0,035 F 5 PAROC COS 10 pinnoittamaton levy 0,035 A1 10 PAROC COS 10gt lasikuituhuopapintainen levy, urat yhteen suuntaan 0,035 F 10 PAROC COS 10ggt lasikuituhuopapintainen levy, ristiinuritettu 0,035 F 10 PAROC COL 40 UUTUUS pinnoittamaton lamelli 0,039 A PAROC COL 40g UUTUUS pinnoittamaton lamelli, urat yhteen suuntaan 0,039 A

4 Tuotenimi Kuvaus ja pinnoite Kattoeristeet, ala- ja välikerros PAROC ROS 30 pinnoittamaton levy 0,036 A PAROC ROS 30g uritettu pinnoittamaton levy 0,036 A PAROC ROS 40 pinnoittamaton levy 0,037 A PAROC ROS 40g uritettu pinnoittamaton levy 0,037 A PAROC ROS 50 pinnoittamaton levy 0,038 A PAROC ROS 50t lasikuituhuopapintainen levy 0,038 A PAROC ROS 60 pinnoittamaton levy 0,039 A PAROC ROL 30 UUTUUS pinnoittamaton lamelli 0,038 A1 30 Kattoeristeet, pintakerros PAROC ROB 50t lasikuituhuopapintainen levy 0,037 A PAROC ROB 60 pinnoittamaton levy 0,038 A PAROC ROB 60t lasikuituhuopapintainen levy 0,038 A PAROC ROB 60gt uritettu lasikuituhuopapintainen levy 0,038 A PAROC ROB 80t lasikuituhuopapintainen levy 0,038 A PAROC ROB 100gt UUTUUS uritettu lasikuituhuopapintainen levy 0,038 A1 100 Palosuojatuotteet PAROC FPB 10 pinnoittamaton levy 0,035 A1 PAROC FPS 14 pinnoittamaton levy 0,037 A1 PAROC FPS 14t lasikuituhuopapintainen levy 0,037 A1 PAROC FPS 17 pinnoittamaton levy 0,038 A1 PAROC FPS 17t lasikuituhuopapintainen levy 0,038 A1 Muut tuotteet PAROC GRS 20 pinnoittamaton levy 0,035 A PAROC SSB 1 pinnoittamaton levy 0,035 A1 15 PAROC SSB 2t lasikuituhuopapintainen levy 0,037 A1 40 PAROC CGL 20 pinnoittamaton lamelli 0,037 A PAROC CGL 80 pinnoittamaton lamelli 0,040 A Muut tuotetiedot hinnastosta tai tuotekorteista > Ratkaisut ja tuotteet Lämmönjohtavuus, λ D, W/mK Paloluokka, Euroluokka Puristusjännitys, CS(10), kpa Puristuslujuus, CS(Y), kpa Pistekuorma, PL(5), N Vetolujuus, TR, kpa TUOTENIMIEN LISÄYSMERKKIEN SELITYKSET a alu covered alumiinipinnoite n non-wowen tissue non-wowen pinnoite b black musta pinnoite p paper covering paperipinnoite g grooved uritettu t tissue, glasfibre lasikuituhuopa ggt grooved/tissue ristiinuritettu huopapinta z compressed package puristettu gt grooved/tissuefaced uritettu ja pinnoitettu 4

5 SISÄLLYS Määräykset täyttävät rakenteet...2 Tekniset tiedot...3 Toimituskategoriat....6 Tilausehdot...6 Tuotteiden CE-merkintä ja suoritustasoilmoitus...6 Yleisimmät pakkaustavat...7 Paroc yleiseristeet...8 Pehmeät levyeristeet...8 Pehmeät mattoeristeet...12 Seinäeristeet Tuulensuojaeristeet...16 Tuulensuojaeristeiden asennus (puurunkoinen talo).20 Ulkoseinien lisäeristäminen ulkopuolelta Tiivistystuotteet...22 Puhallus- ja irtoeristeet yläpohjan omatoimiseen eristämiseen...24 PAROC -puhalluskivivilla asennettuna...26 PAROC -palosuojaeristeet...28 PAROC -rappausaluseristeet...30 PAROC -askeläänieristeet PAROC -kattoeristeet...34 Ala- ja välikerroseristeet Pintakerroseristeet...36 Kattolamellijärjestelmä Määräykset täyttävät kattorakenteet...40 PAROC -betonirakenne-eristeet...42 Asennustarvikkeet PARAFON -akustointituotteet...52 PARAFON -akustointituotteiden asennustarvikkeet...53 Tekniset eristeet...54 Rakennuseristeiden yleiset toimitusehdot...56 Rakennuseristeiden myynti- ja palveluehdot...57 PAROC -kivivilla energiatehokas ja palamaton PUNARAITA...58 Yhteystiedot...Takakansi 5

6 TOIMITUSKATEGORIAT VAKIOTUOTTEET Minimimyyntierä on 1 paketti tai lavapakkaus. Toimitusaika on normaalitilanteessa noin yksi viikko tilauksesta. Tilausvahvistus toimitetaan asiakkaan toivomuksesta. ERIKOISTUOTTEET Minimimyyntierä on sovittava erikseen aluepäällikön kanssa. Toimitusaika on normaalitilanteessa noin kaksi viikkoa tilauksesta. Tilaus vahvistetaan aina. Erikoistuotelisä 150 /toimitus (alv 0 %) ERIKOISMITTAISET KIVIVILLATUOTTEET Tästä tuoteluettelosta poikkeavia levykokoja ja paksuuksia valmistetaan tarvittaessa, minimierä sovitaan erikseen aluepäällikön kanssa. Erikoismittaiset tuotteet hinnoitellaan erikseen. Hinta riippuu mm. tuotemitoista ja erän koosta. Erikoistuotteiden toimitusaika on aina neuvoteltava erikseen. Tilaus vahvistetaan aina. Erikoistuote Tuotenimi TILAUSEHDOT Levykoko mm x mm Paksuus mm Paketin sisältö levyä m² Lavan sisältö pkt tai levyä m² Tilauksen toimitusaika lasketaan alkavaksi siitä, kun olemme saaneet täydelliset tilaustiedot. Mikäli toimitus käsittää vakio- ja erikoistuotteita, niin toimitusaika määräytyy erikoistuotteiden mukaan. Vaihtoehtoisesti tilaus voidaan jakaa eri tilauksiin, joilla on omat toimitusajat ja rahtikulut. Tilaukset ovat sitovia toimitusajan puitteissa. Muutoksia tehtyihin tilauksiin ei voi tehdä ilmoitetun toimitusajan sisällä. Mahdollisen tilausmuutoksen yhteydessä muutettu tilaus käsitellään uutena ja toimitusaika määräytyy muutosajankohdasta alkaen. EAN-tunnus PAROC WAS 25t 1200x , pkt 151, , pkt 90, PAROC WAS 25t 600x , pkt 90, PAROC WAS 25tj 1200x levyä 162, TUOTTEIDEN CE-MERKINTÄ JA SUORITUSTASOILMOITUS EU:n uuden rakennustuoteasetuksen mukaan CE-merkintä on pakollinen EU-maissa kaikille niille rakennustuotteille, joilla on harmonisoitu tuotestandardi tai joille valmistaja on hankkinut eurooppalaisen teknisen arvioinnin. CE-merkinnässä mukana olevista ominaisuuksista tulee ilmoittaa yhtenäisellä suoritustasoilmoituksella (DoP). Parocin tuotteet ovat jo CE-merkittyjä, joten muutos koskee tuoteominaisuuksien ilmoitusta yhtenäisellä suoritustasoilmoituksella. Suoritustasoilmoitus sisältää kaikki tuoteryhmälle, esimerkiksi eristeille, pakolliset ominaisuudet sekä käyttökohteeseen perustuvat ominaisuudet, jotka on määritetty yhtenäisten standardien mukaisesti. Uusi rakennustuoteasetuksen mukainen suoritustason ilmoitusvelvollisuus koskee kaikkia Parocin tuoteryhmiä, lukuun ottamatta joitain välitettyjä rakennustuotteitamme, joilla ei ole harmonisoitua tuotestandardia. Tuotekohtainen suoritustasoilmoitus löytyy Parocin www-sivuilta jokaisen tuotesivun takaa ja tiedot tuotteista ovat saatavilla myös kootusti: Jokaisen tuotetoimituksen yhteydessä myös pakkausluetteloon on merkittynä www-osoite suoritustasoilmoitukseen. Lisäksi tuotteidemme etiketteihin on merkitty suoritustasoilmoituksen numero, jotta tarvittavat dokumentit löytyvät helposti. 6

7 YLEISIMMÄT PAKKAUSTAVAT PAROC extra -SUURPAKKAUKSET h h w l SUURPAKKAUS, PAROC extra 24 pkt/lava. Suurpakkauksessa jokaisessa kerroksessa on 6 pakettia ja kerros on kiedottu omalla muovillaan. Kaikkiaan neljä kerrosta. Lisäksi koko lavan ympärillä muovi. w l SUURPAKKAUS, PAROC extra pro 16 pkt/lava. Suurpakkauksessa jokaisessa kerroksessa on 4 pakettia ja kerros on kiedottu omalla muovillaan. Kaikkiaan neljä kerrosta. Lisäksi koko lavan ympärillä muovi. Tuote Levykoko Suurpakkauksen mitat n. mm w x l x h PAROC extra 460 x x 1800 x x x 1800 x x x 1800 x x x 2200 x 2430 PAROC extra pro 560 x x 1800 x x x 1800 x 2590 IRTOPAKETTI MUOVIPAKKAUS Esimerkiksi PAROC extra, PAROC extra pro, PAROC -rappausaluseristeet IRTOPAKETTI MUOVIPAKKAUS PAROC -tuulensuojaeristeet PAHVILAATIKKO Esimerkiksi PAROC FPB 10. MUOVISÄKKI Esimerkiksi PAROC - irtoeristeet IRTOPAKETIT LAVALLA Lavakoko 1200 x 1800 mm. Irtopaketit ovat muovihupun alla. Esimerkiksi PAROC -tuulensuojaeristeet. IRTOLEVYT PUULAVALLA Lavakoko 1200 x 1800 mm. Esimerkiksi PAROC WAB 10t. IRTOLEVYT VILLATUKIEN PÄÄLLÄ ERGOLAVA Lavakoko 1200 x 1800 mm, korkeus 1300 mm. PAROC -kattotuotteita toimitetaan villatukien päällä. Villatuet voidaan käyttää eristeenä urittamattomassa kerroksessa. PAROC PROOF -KATTOLAMELLIYHDISTELMÄ PAROC PROOF -Kattolamelliyhdistelmän tuotteet toimitetaan villatukien päällä. Villatuet voidaan käyttää eristeenä lamelleista muodostuvaan lämmöneristekerrokseen. 7

8 PAROC YLEISERISTEET PEHMEÄT LEVYERISTEET PAROC extra Monikäyttöinen kimmoisa yleiseriste, jolla on erinomaiset palonkesto-, lämmön- ja ääneneristysominaisuudet. Tiheä ja jämäkkä levytuote, joka asentuu tiiviisti rakenteisiin antaen tehokkaan lämmöneristävyyden. Helppo työstää pitkäteräisellä Villaveitsellä. : 0,036 W/mK Pinnoite: Käyttökohde: Ulkoseinien, yläpohjien ja rossipohjien lämmöneristämiseen sekä väliseinien ja -pohjien äänenja paloeristämiseen. Laaja mittavalikoima varmistaa sopivuuden eri rakenteisiin. PAKKAUKSET: Katso sivu 7. ASENNUSTARVIKKEET (TIEDOT SIVUILLA 48-51): PAROC XTK 003 Villapuukko PAROC XTK 001 VillaveitsiPRO PAROC XTT 003 VillapöytäPRO VINKKI Asenna sisäpuolelle PAROC XMV 020zcf Höyrynsulku tai PAROC XMA 001 Ilmansulkupaperi vähintään 200 mm limittäen ja saumat puristuksiin. Suojaudu asianmukaisesti Asennustyön jälkeen pese paljaana ollut iho mahdollisimman viileällä vedellä ERI LEVYKOKOJEN KÄYTTÖKOHTEET k600 ja k x1170 mm / 565 x 1170 mm k x 920 mm (asennussuunta paarteiden väliin 870 mm leveänä ja paarteiden päälle 920 leveänä) k x1320 mm teräsrankaan 610 x 1170 mm, 460x1170 mm väliseiniin 410 x 1170 mm VÄLISEINIEN ÄÄNI- JA PALOERISTYS Väliseinillä tarkoitetaan huoneistojen välisiä tai asuntojen eri huoneiden tai muiden tilojen välisiä seiniä. Rakennusmääräyksissä on vaatimukset eri tilojen välillä vaadittavalta ääni- ja/tai paloeristykseltä. Mukavuudenkin kannalta kannattaa asunnon kaikki väliseinät eristää, jolloin äänien siirtymistä eri tilojen välillä vaimennetaan TERÄSRANKAINEN VÄLISEINÄ (ERILLISRUNKOSEINÄ) Paloluokka EI 90 ETA3 Ilmaääneneristysluku R W 58 db 1 Kipsilevy, 2x13 mm 2 Teräsranka sik-sakrakenteena kuvan mukaisesti, mm, k600, kisko 95 mm 3 PAROC extra, 95 mm (610 x 1170 mm) 4 Kipsilevy, 2x13 mm 2 kerrosta PUURANKAINEN VÄLISEINÄ Paloluokka EI 60 Ilmaääneneristysluku R W 40 db 1 Kipsilevy, 13 mm 2 Puuranka 66 x 39 mm, k600 ohjauspuu 66 x 39 mm 3 PAROC extra, 66 mm (565x1170mm) 4 Kipsilevy, 13 mm TERÄSRANKAINEN VÄLISEINÄ Paloluokka EI 60 Ilmaääneneristysluku R W 42 db 1 Kipsilevy, 13 mm 2 Teräsranka, 66x40 mm (0,46), k600, ylä- ja alajuoksu 66x55 mm 3 PAROC extra, 66 mm (610 x 1170 mm) 4 Kipsilevy, 13 mm mm mm 95 mm 600 mm Oheiset ääneneristävyysarvot ovat ns. laskennallisia laboratorioarvoja, joita käytettäessä tulee huomioida kohteessa rakenteen ääneneristävyyttä heikentävät tekijät, kuten sivutiesiirtymät ja läpiviennit. ETA-merkinnällä varustetut rakenteet on hyväksytty Euroopan-laajuisesti ja ne on muista arvoista poiketen testattu laboratorio-olosuhteissa. 8

9 YLEIS Tuotenimi Levykoko mm x mm Paksuus mm Paketin sisältö Suurpakkaus levyä m² levyä m² EAN-tunnus PAROC extra 565x , Irtopaketti , , , , , , , , , , Suurpakkaus 24 pakettia 565x , , , , , , , , , , , PAROC extra 610x , Irtopaketti , , , , , , Suurpakkaus 24 pakettia 610x , , , , , , , PAROC extra 870x , Irtopaketti , , , , Suurpakkaus 24 pakettia 870x , , , , , PAROC extra Irtopaketti 260x , Rasi-koodi:

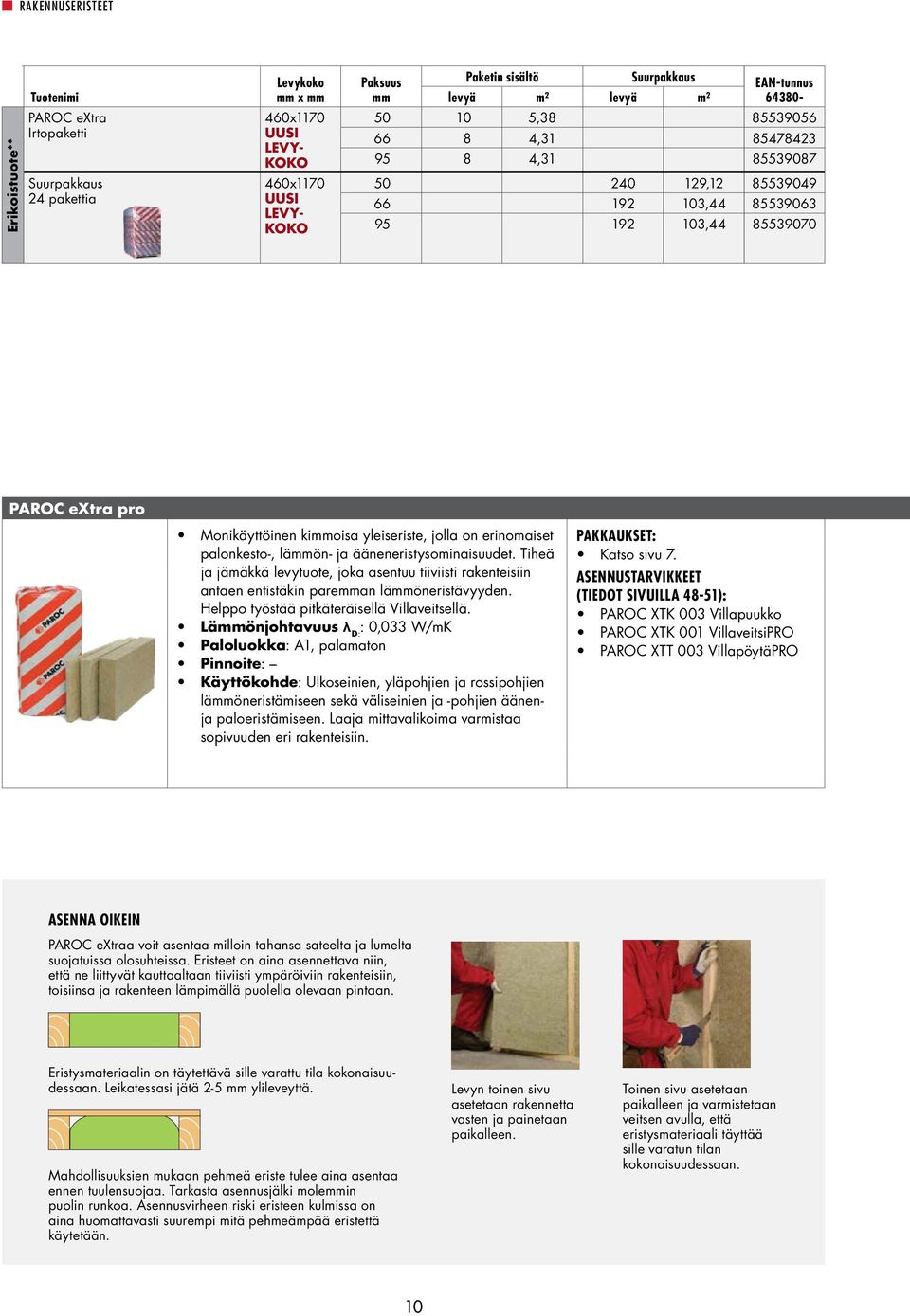

10 Erikoistuote** Tuotenimi PAROC extra Irtopaketti Suur pakkaus 24 pakettia Levykoko mm x mm 460x1170 UUSI LEVY- KOKO 460x1170 UUSI LEVY- KOKO Paksuus Paketin sisältö Suurpakkaus EAN-tunnus mm levyä m² levyä m² , , , , , , PAROC extra pro Monikäyttöinen kimmoisa yleiseriste, jolla on erinomaiset palonkesto-, lämmön- ja ääneneristysominaisuudet. Tiheä ja jämäkkä levytuote, joka asentuu tiiviisti rakenteisiin antaen entistäkin paremman lämmöneristävyyden. Helppo työstää pitkäteräisellä Villaveitsellä. : : 0,033 W/mK Pinnoite: Käyttökohde: Ulkoseinien, yläpohjien ja rossipohjien lämmöneristämiseen sekä väliseinien ja -pohjien äänenja paloeristämiseen. Laaja mittavalikoima varmistaa sopivuuden eri rakenteisiin. PAKKAUKSET: Katso sivu 7. ASENNUSTARVIKKEET (TIEDOT SIVUILLA 48-51): PAROC XTK 003 Villapuukko PAROC XTK 001 VillaveitsiPRO PAROC XTT 003 VillapöytäPRO ASENNA OIKEIN PAROC extraa voit asentaa milloin tahansa sateelta ja lumelta suojatuissa olosuhteissa. Eristeet on aina asennettava niin, että ne liittyvät kauttaaltaan tiiviisti ympäröiviin rakenteisiin, toisiinsa ja rakenteen lämpimällä puolella olevaan pintaan. Eristysmateriaalin on täytettävä sille varattu tila kokonaisuudessaan. Leikatessasi jätä 2-5 mm ylileveyttä. Mahdollisuuksien mukaan pehmeä eriste tulee aina asentaa ennen tuulensuojaa. Tarkasta asennusjälki molemmin puolin runkoa. Asennusvirheen riski eristeen kulmissa on aina huomattavasti suurempi mitä pehmeämpää eristettä käytetään. Levyn toinen sivu asetetaan rakennetta vasten ja painetaan paikalleen. Toinen sivu asetetaan paikalleen ja varmistetaan veitsen avulla, että eristysmateriaali täyttää sille varatun tilan kokonaisuudessaan. 10

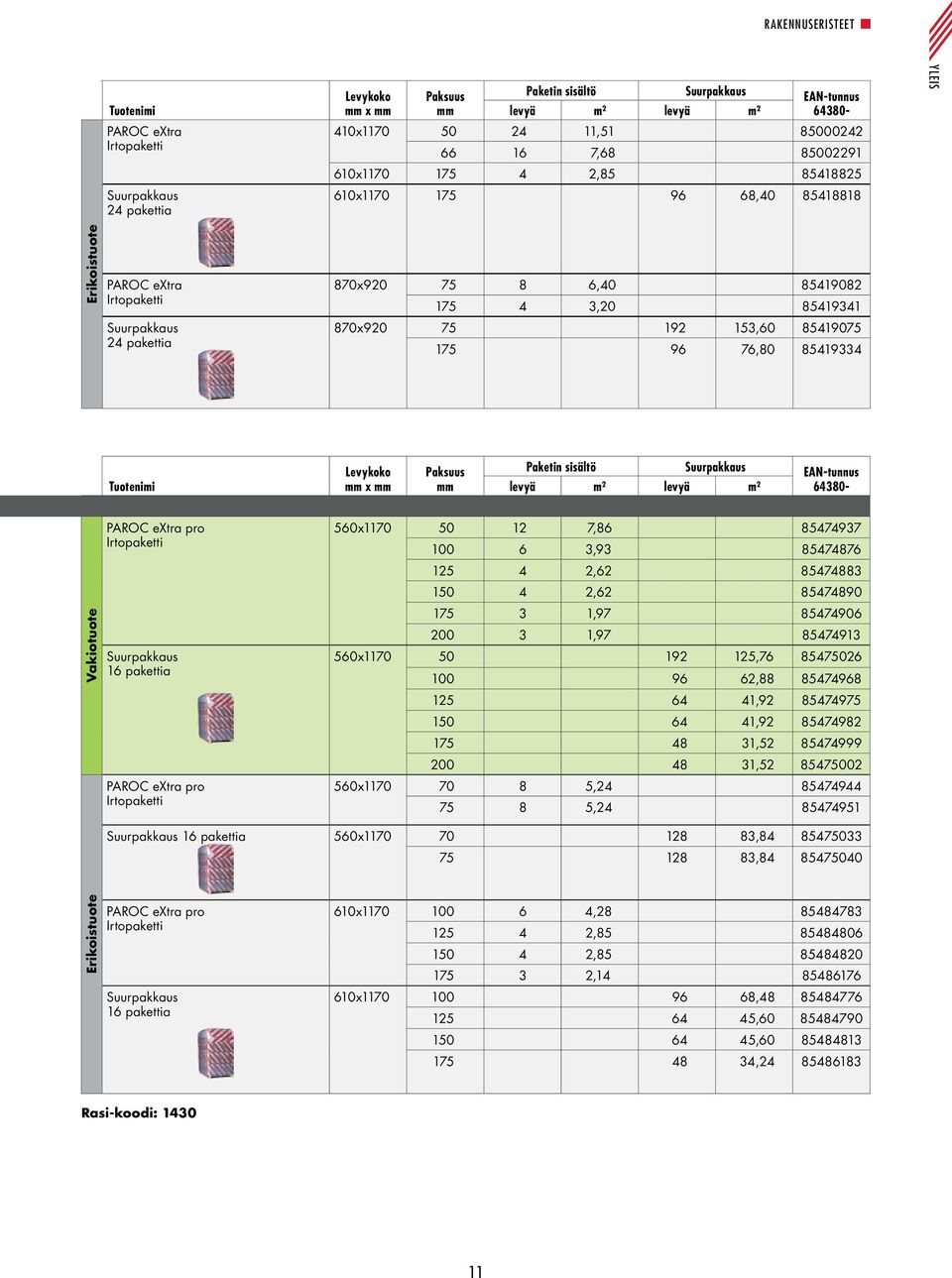

11 Tuotenimi PAROC extra Irtopaketti Suur pakkaus 24 pakettia Levykoko mm x mm Paksuus mm Paketin sisältö Suurpakkaus EAN-tunnus levyä m² levyä m² 410x , , x , x , YLEIS Erikoistuote PAROC extra Irtopaketti Suur pakkaus 24 pakettia 870x , , x , , Tuotenimi Levykoko mm x mm Paksuus mm Paketin sisältö Suurpakkaus levyä m² levyä m² EAN-tunnus PAROC extra pro Irtopaketti Suurpakkaus 16 pakettia PAROC extra pro Irtopaketti 560x , , , , , , x , , , , , , x , , Suurpakkaus 16 pakettia 560x , , Erikoistuote PAROC extra pro Irtopaketti Suurpakkaus 16 pakettia 610x , , , , x , , , , Rasi-koodi:

12 PEHMEÄT MATTOERISTEET PAROC UNM 37 (z) Kimmoisa, paloturvallinen, tehokkaasti lämpöä eristävä kivivillamatto. : 0,037 W/mK Pinnoite: Käyttökohde: Kaarevien ja epätasaisten pintojen eristämiseen, kun tarvitaan pehmeää ja taipuisaa eristettä. PAROC UNM 37pz Kimmoisa, paloturvallinen, tehokkaasti lämpöä eristävä kivivillamatto. Pinnoitettu paperilla. : 0,037 W/mK Paloluokka: F, peruslevy palamaton Pinnoite: Paperi Käyttökohde: Kaarevien pintojen eristämiseen PAKKAUS: Muovipakkaus ASENNUSTARVIKKEET (TIEDOT SIVUILLA 48-51): PAROC XTK 001 VillaveitsiPRO tai PAROC XTK 003 Villapuukko 12

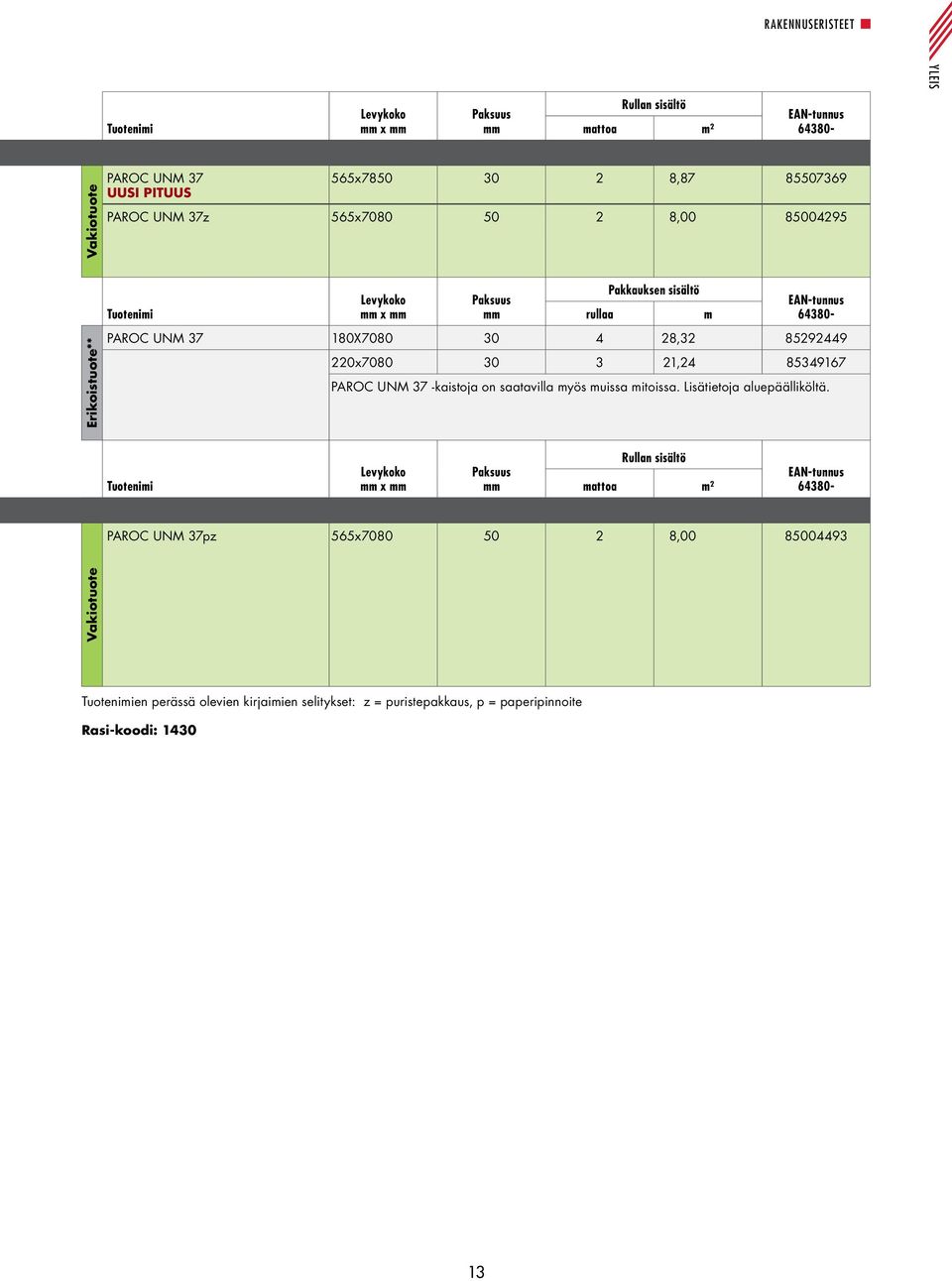

13 YLEIS Tuotenimi Levykoko mm x mm Paksuus mm Rullan sisältö mattoa m² EAN-tunnus PAROC UNM 37 UUSI PITUUS 565x , PAROC UNM 37z 565x , Erikoistuote** Tuotenimi Levykoko mm x mm Paksuus mm rullaa Pakkauksen sisältö m EAN-tunnus PAROC UNM X , x , PAROC UNM 37 -kaistoja on saatavilla myös muissa mitoissa. Lisätietoja aluepäälliköltä. Tuotenimi Levykoko mm x mm Paksuus mm Rullan sisältö mattoa m² EAN-tunnus PAROC UNM 37pz 565x , Tuotenimien perässä olevien kirjaimien selitykset: z = puristepakkaus, p = paperipinnoite Rasi-koodi:

14 SEINÄERISTEET PAROC WAS 25t 1200 x 1800 mm paketti Jäykkä, paloturvallinen, tehokkaasti lämpöä eristävä kivivillalevy. Pinnoitettu lasikuituhuovalla. : 0,033 W/mK Pinnoite: Luonnonvärinen lasikuituhuopa Käyttökohde: Lisälämmöneriste puu- ja kivirakenteisiin. Voidaan käyttää myös akustisiin ratkaisuihin, jos ei ole visuaalisia vaatimuksia. Palonsuojaukseen paloviranomaisten hyväksynnällä. Ei täytä Rakentamismääräyskokoelman C4-ohjetta tuulitiiveydestä x 3000 mm lavapakkaus PAROC FPS 8a Termolevy PAROC WAB 10t Jäykkä kivivillalevy, joka on päällystetty ohuella alumiinilaminaatilla. : 0,034 W/mK Pinnoite: Alumiinilaminaatti, sileä pinta on pyyhittävä, mutta ei kestä teräviä iskuja. Käyttökohde: Sisäpuoliseen eristämiseen alumiiniteipillä tiiviisti saumattuna; laitekotelointiin, laitteiden hikoilusuojana, talousrakennusten,viljakuivureiden ja saunojen lämmön- ja ääneneriste. Palosuojaukseen vain viranomaisen hyväksynnällä. Huom! Ei sovellu rakenteiden ulkopuolelle pinnan tiiveyden takia. Jäykkä, paloturvallinen, tehokkaasti lämpöä eristävä ohut kivivillalevy. Pinnoitettu lasikuituhuovalla. : 0,036 W/mK Pinnoite: Luonnonvärinen lasikuituhuopa Käyttökohde: Ahtaiden tilojen askeläänieriste puu- ja kivirakenteissa. Voidaan käyttää myös akustisiin ratkaisuihin, jos ei ole visuaalisia vaatimuksia. Palonsuojaukseen paloviranomaisten hyväksynnällä. Ei täytä Rakentamismääräyskokoelman C4-ohjetta tuulitiiveydestä. PAKKAUS: Muovipakkaus, muovipakkaukset lavalla tai irtolevyt lavalla ASENNUSTARVIKKEET (TIEDOT SIVUILLA 48-51): PAROC XTK 001 VillaveitsiPRO tai PAROC XTK 003 Villapuukko PAROC XST 030 Alumiiniteippi Tuotteiden työstö Villaveitsellä pinnoitteen puolelta. Lasikuitupinnoitteisiin tuotteisiin ei tartu teippi. Termolevyssä vesihöyrynpitävyys vaatii tiiviin saumauksen, esim. alumiiniteipillä. 14

15 YLEIS Tuotenimi Levykoko mm x mm Paksuus mm Paketin sisältö Lavan sisältö levyä m² pkt tai levyä m² EAN-tunnus PAROC WAS 25t 1200x , pkt 151, Erikoist.** 1200x3000 Huom! Uusi EANtunnus, korvaa pontatun tuotteen , pkt 90, levyä 162, PAROC WAS 25t 600x , pkt 90, Erikoistuote** PAROC FPS 8a Termolevy 1200x , pkt 97, PAROC WAB 10t 1200x levyä 181, Erikoistuote** Tuotenimien perässä olevien kirjaimien selitykset: t = lasikuituhuopa, a = alumiinipinnoite Rasi-koodi:

16 TUULENSUOJAERISTEET PAROC WPB 3n Jäykkä tuulensuojaeriste, joka on pinnoitettu vesihöyryä läpäisevällä, tuulitiiviillä Tyvek -tuulensuojakankaalla. Täyttää RakMK C4-osan ohjeen tuulensuojan tuulitiiveydestä. Paksuus 30 mm. Saatavissa myös taustapinnoitettuna luonnonvärisellä lasikuituhuovalla (t) koossa 1200x3000. : 0,034 W/mK Paloluokka: F, peruslevy palamaton Pinnoite: Tyvek Käyttökohde: P3-paloluokan rakennusten tuulettuvat julkisivut. Yläpohjat. PAROC WPS 3n(t) Jäykkä tuulensuojaeriste, joka on pinnoitettu vesihöyryä läpäisevällä, tuulitiiviillä Tyvek -tuulensuojakankaalla. Täyttää RakMK C4-osan ohjeen tuulensuojan tuulitiiveydestä. Paksuus 40 ja 55 mm. : 0,032 W/mK Paloluokka: F, peruslevy palamaton Pinnoite: Tyvek mm pitkissä levyissä taustalla luonnonvärinen lasikuituhuopa. Käyttökohde: P3-paloluokan rakennusten tuulettuvat julkisivut. Ala- ja yläpohjat. Saatavana myös taustapinnoitettuna luonnonvärisellä lasikuituhuovalla. PAROC Cortex Paloturvallinen jäykkä tuulensuojaeriste pinnoitettuna tuulitiiviillä ja vesihöyryä läpäisevällä pinnoitteella. Täyttää RakMK C4-osan ohjeen tuulensuojan tuulitiiveydestä sekä RakMK E1-määräyksen P1- ja P2 -paloluokan rakennusten tuulettuvan julkisivun tuulensuojan paloturvallisuudesta. : 0,033 W/mK Paloluokka: A2-s1, d0 Pinnoite: Cortex-pinnoite Käyttökohde: P1- ja P2-paloluokan rakennusten tuulettuvat julkisivut. Huom! Erikoismittaisten Cortex-tuotteiden minimivalmistuserä on vähintään 600 m² PAROC Cortex b Paloturvallinen jäykkä tuulensuojaeriste pinnoitettuna tuulitiiviillä ja vesihöyryä läpäisevällä mustalla pinnoitteella. Täyttää RakMK C4-osan ohjeen tuulensuojan tuulitiiveydestä sekä RakMK E1-määräyksen P1- ja P2 -paloluokan rakennusten tuulettuvan julkisivun tuulensuojan paloturvallisuudesta. : 0,033 W/mK Paloluokka: A2-s1, d0 Pinnoite: musta Cortex-pinnoite Käyttökohde: P1- ja P2-paloluokan rakennusten tuulettuvat julkisivut. Huom! Erikoismittaisten Cortex b -tuotteiden minimivalmistuserä on vähintään 600 m² PAKKAUS Muovipakkaus, muovipakkaukset lavalla tai irtolevyt lavalla. ASENNUSTARVIKKEET (TIEDOT SIVUILLA 48-51) PAROC XFP 002 Naulausvälike, käytetyn levypaksuuden mukaan, menekki 4 kpl/levy-m² PAROC XFW 003 Aluslevy PAROC XFB 001 Tiiliside, menekki 4 kpl/levy-m² PAROC XFW 007 Lukituslevy PAROC XST 020 Saumausteippi, leveydet 60 ja 100 mm, rullassa 50 m. Menekki WPB 3n ja WPS 3n(t) sekä Cortex-levyt: n 1,5 m/m², WPS 1n- levyt: n. 2 m/m² ja Cortex One: n. 2,5 m/m² PAROC XST 021 Saumausteippi PAROC XST 040 Saumausteippi, leveys 60 mm, rullassa 25 m. Menekki Cortex b -levyt: n 1,5 m/m² ja Cortex One b: n. 2,5 m/m² PAROC XST 041 Saumausteippi PAROC XPS 001 Saumausmassa PAROC XTK 001 VillaveitsiPRO tai PAROC XTK 003 Villapuukko 16

17 YLEIS Tuotenimi Levykoko mm x mm Paksuus mm Paketin sisältö Lavan sisältö levyä m² levyä tai pkt m² EAN-tunnus PAROC WPB 3n 1200x , pkt 151, PAROC WPS 3n 1200x , pkt 120, , pkt 84, PAROC WPS 3nt 1200x , pkt 144, Erikoistuote PAROC Cortex 1200x , pkt 151, , pkt 90, PAROC Cortex 1200x , pkt 84, , pkt 69, Erikoistuote PAROC Cortex b UUTUUS 1200x , pkt 151, , pkt 90, Tuotenimien perässä olevien kirjaimien selitykset: n = Tyvek-pinta, t = lasikuituhuopa, b = musta pinta Rasi-koodi:

18 TUULENSUOJAERISTEET PAROC Cortex One PAROC Cortex One b PAROC Renova n Paloturvallinen puolijäykkä tuulensuojaeriste pinnoitettuna tuulitiiviillä ja vesihöyryä läpäisevällä pinnoitteella. Täyttää RakMK C4-osan ohjeen tuulensuojan tuulitiiveydestä sekä RakMK E1-määräyksen P1- ja P2-paloluokan rakennusten tuulettuvan julkisivun tuulensuojan paloturvallisuudesta. Ks. sivu 46 tuulettuvien julkisivujen U-arvoja (runko: betoni 100 mm) : 0,033 W/mK Paloluokka: A2-s1, d0 Pinnoite: Cortex-pinnoite Käyttökohde: Yksikerrosratkaisu P1- ja P2- paloluokan tuulettuviin julkisivuihin. Huom! Erikoismittaisten Cortex-tuotteiden minimivalmistuserä on vähintään 600 m² Paloturvallinen puolijäykkä tuulensuojaeriste pinnoitettuna tuulitiiviillä ja vesihöyryä läpäisevällä mustalla pinnoitteella. Täyttää RakMK C4-osan ohjeen tuulensuojan tuulitiiveydestä sekä RakMK E1-määräyksen P1- ja P2-paloluokan rakennusten tuulettuvan julkisivun tuulensuojan paloturvallisuudesta. Ks. sivu 46 tuulettuvien julkisivujen U-arvoja (runko: betoni 100 mm) : 0,033 W/mK Paloluokka: A2-s1, d0 Pinnoite: musta Cortex-pinnoite Käyttökohde: Yksikerrosratkaisu P1- ja P2- paloluokan tuulettuviin julkisivuihin. Huom! Erikoismittaisten Cortex One b -tuotteiden minimivalmistuserä on vähintään 600 m² Puolijäykkä, paloturvallinen, tehokkaasti lämpöä eristävä tuulensuojakivivillalevy. Pinnoitettu vesihöyryä läpäisevällä, tuulitiiviillä Tyvek -tuulensuojakankaalla. : 0,033 W/mK Paloluokka: F, peruslevy palamaton Pinnoite: Tyvek Käyttökohde: Lisäeristyslevy ja tuulensuoja samassa, käytetään myös matalaenergiarakenteissa. Asennuksessa käytetään levypaksuuteen sopivia koolauspuita ja tiivistykseen saumausmassaa. Valitse oikea tuote Tuote Paksuus mm Lämmön johtavuus W/mK Pinnoite Paloluokka Rakennuksen paloluokka Käyttökohteet PAROC WPB 3n 30 0,034 Tyvek F, peruslevy palamaton P3 Pientalojen ja rivitalojen tuulensuoja seinissä ja yläpohjissa PAROC WPS 3n 40, 55 0,032 Tyvek F, peruslevy palamaton P3 Pientalojen ja rivitalojen tuulensuoja seinissä ja ala- ja yläpohjissa PAROC Cortex 30, 50, 0,033 Cortex A2-s1, d0 P1 ja P2 Korkeiden rakennusten tuulensuojaeriste 55 ja 70 PAROC Cortex b 30 ja 50 0,033 Cortex A2-s1, d0 P1 ja P2 Korkeiden rakennusten tuulensuojaeriste (musta) PAROC WPS 1n 150, 175 ja 200 0,036 Tyvek F, peruslevy palamaton P3 Tiilirunkoisten pientalojen ja rivitalojen tuulensuoja seinissä ja ala- ja yläpohjissa PAROC Renova n 70, 100 ja 125 0,033 Tyvek F, peruslevy palamaton P3 Lisäeristyslevy ja tuulensuoja samassa, käytetään myös matalaenergiarakenteissa PAROC Cortex One 100, 120, 0,033 Cortex A2-s1, d0 P1 ja P2 Yksikerrosratkaisu tuulettuviin julkisivuihin 180, 205 ja 220 PAROC Cortex One b 100 ja 0,033 Cortex A2-s1, d0 P1 ja P2 Yksikerrosratkaisu tuulettuviin julkisivuihin 180 (musta) Tuulitiiveyden saavuttamiseksi tuulensuojaeristeet on joko teipattava tai saumamassattava. Asennustarvikkeet (tiedot sivuilla 48-51): PAROC XST 020 Saumausteippi Leveydet 60 ja 100 mm, rullassa 50 m. Menekki WPB 3 ja WPS 3 sekä Cortex-levyt: n 1,5 m/m², WPS 1-levyt: n. 2 m/m² ja Cortex One: n. 2,5 m/m² PAROC XST 021 Saumausteippi PAROC XST 040 Saumausteippi Leveys 60 mm, rullassa 25 m. Menekki Cortex b -levyt: n 1,5 m/m² ja Cortex One b: n. 2,5 m/m² PAROC XST 041 Saumausteippi PAROC XPS 001 Saumausmassa 18

19 YLEIS Tuotenimi Levykoko mm x mm Paksuus mm Paketin sisältö Lavan sisältö levyä m² levyä tai pkt m² EAN-tunnus Vakiot. PAROC Cortex One 600x levyä 43, levyä 39, Erikoistuote PAROC Cortex One 600x levyä 79, levyä 64, levyä 32, Erikoistuote PAROC Cortex One b UUTUUS 600x levyä 79, levyä 43, Vakiot. PAROC Renova n 1200x , pkt 64, Erikoist. PAROC Renova n 1200x , pkt 47, x levyä 38, Tuotenimien perässä olevien kirjaimien selitykset: n = Tyvek-pinta, t = lasikuituhuopa, b = musta pinta Rasi-koodi:

20 TUULENSUOJAERISTEIDEN ASENNUS (PUURUNKOINEN TALO) LAUTAVERHOUS Tuulensuojaeriste asennetaan ilman koolausta (poikkeuksena PAROC Renova), alustava kiinnitys Aluslevyillä (PAROC XFW 003) ja sinkityillä nauloilla. Asennus aloitetaan painamalla levyn paksuuden mukaan valittava Naulausvälike (PAROC XFP 002) eristeen läpi runkotolppaa vasten. Naulausvälike kiinnitetään ruuvilla tai naulalla. Menekki 4 kpl/m². Huom! Holkkimaisia välikkeitä ei suositella Tyvekpintaisille tuotteille, sillä sitkeä pinnoite on vaikea lävistää niillä. Tuulitiiveys varmistetaan tiivistämällä saumat Saumausteipillä (PAROC XST 020) heti levyjen asennuksen jälkeen. Naulausvälikkeiden päälle asennetaan/kiinnitetään ulkoverhouksen tuuletusrima. VINKKI Saumausteippi on asennettava mahdollisimman puhtaalle pinnalle ja mieluiten heti levyjen asennuksen jälkeen. Kiinnitä teippi ja hankaa se kiinni, jolloin liima uppoaa pintakankaaseen. Lisäeristyksen yhteydessä kannattaa lisäeristää myös sokkeli PAROC Linio 15 (vanha nimi PAROC FAS 4) -ohutrappauslevyllä. Ohjeet Näin lisäeristät 5 -asennusohjeessa. TIILIMUURAUS Tuulensuojaeristeen kiinnitys aluslevyillä (PAROC XFW 003) ja sinkityillä nauloilla. Tuulitiiveys varmistetaan tiivistämällä saumat Saumausteipillä (PAROC XST 020) heti levyjen asennuksen jälkeen Tiiliverhous kiinnitetään eristeen läpi runkotolppaan tiilisidenauloilla. PAROC RENOVA Kiinnitetään 1200 mm välein olevien koolauspuiden väliin ja tuulitiivistetään Saumausmassalla (PAROC XPS 001). Seikkaperäiset ohjeet PAROC Renova -asennusohjeesta. ULKONURKAN TEKO Kiinnitä ensimmäinen nurkkalevy Aluslevyillä (PAROC XFW 003) ja sinkityillä nauloilla. Leikkaa reuna tasaiseksi nurkan mukaan. Asenna toinen levy, mutta jätä levyyn cm ylimittaa. Irrota pintakangasta, leikkaa liika villa pois Villaveitsellä (PAROC XTK 001 tai PAROC XTK 003). Käännä pintakerros koko nurkan yli ja teippaa sauma. Viimeistele asennus tiivistämällä saumat Saumausteipillä (PAROC XST 020) heti levyjen asennuksen jälkeen. Voit käyttää ulkonurkan tiivistämisessä myös asennusta nopeuttavaa leveämpää saumausteippiä (PAROC XST 021, leveys 350 mm). 20

21 ULKOSEINIEN LISÄERISTÄMINEN ULKOPUOLELTA YLEIS Vanha puru- tai villaeristeinen seinä 2 Vaakakoolaus 1200 mm 3 PAROC Renova n kiinnitettynä ruuveilla ja PAROC XFW 003 Aluslevyllä 4 Sokkeli lisäeristetty PAROC Linio 15 -rappausaluslevyllä + verkko ja ohutrappaus 1 Ulkoverhous 2 Tuuletusrako/lauta 3 PAROC WPS 3n tai muu tuulensuoja 4 PAROC extra mm 5 Koolaus k600 6 Bitumipaperi hirren päälle ilmatiiviyden parantamiseksi 7 Hirsiseinä 8 Villakaistaleita hirsien rakojen tilkitsemiseen Ulkoverhous 2 Tuuletusrako/lauta 3 PAROC WPS 3n, tiivistettynä PAROC XST 020 Saumausteipillä 4 Mineraalivilla 5 Höyryn-/ilmansulku 6 Sisäverhous Rappauslaastikerros n. 10 mm 2 Muovipinnoitettu, alkalinkestävä lasikuituverkko 3 Mekaaniset kiinnikkeet 4 PAROC Linio 15 tai PAROC Linio 80 (mahdollinen liimakiinnitys rappausurakoitsijan ohjeiden mukaan) 5 Ulkokäyttöön ja rappausvillan kiinnittämiseen soveltuva rakennuslevy 6 Puurunko + PAROC extra 7 Höyryn-/ilmansulku 8 Sisäverhouslevy 21

22 TIIVISTYSTUOTTEET PAROC XSI 001 Muovipäällystetty lasivillakaista Paloluokka: Palamaton lasivilla, muovipäällyste palava Pinnoite: Muovi Käyttökohde: Saumojen ja liittymien ilmatiiviiseen tiivistämiseen. PAROC XSI 003 Päällystämätön lasivillakaista Paloluokka: Palamaton lasivilla Pinnoite: Käyttökohde: Saumojen ja liittymien tiivistämiseen Paketissa punainen leikkuuväline PAROC XSI 006 Polyesterikankaalla päällystetty lasivillakaista Paloluokka: Palamaton lasivilla, polyesteripäällyste palava Pinnoite: Polyesterikangas Käyttökohde: Saumojen ja liittymien tiivistämiseen PAROC XIR 001 Lasivillamatto Paloluokka: Palamaton lasivilla Pinnoite: Käyttökohde: Saumojen ja liittymien tiivistämiseen. Matosta voi leikata Villaveitsellä tarvittavan levyisiä kaistoja. PAKKAUS Rulla muovipussissa ASENNUSTARVIKKEET (TIEDOT SIVUILLA 48-51) Lasivillamaton leikkaamiseen PAROC XTK 001 VillaveitsiPRO tai PAROC XTK 003 Villapuukko. 22

23 YLEIS Tuotenimi Koko mm x mm Paksuus mm Pakkauksen sisältö kpl jm tai m² EAN-tunnus PAROC XSI 001 Muovipäällystetty lasivillakaista 90x jm x jm x jm x jm PAROC XSI 003 Päällystämätön lasivillakaista 90x jm x jm x jm x jm x jm X jm PAROC XSI 006 Polyesterikankaalla päällystetty lasivillakaista 140x jm x jm x jm PAROC XIR 001 Lasivillamatto 1200x ,00 m² Rasi-koodi:

24 PUHALLUS- JA IRTOERISTEET YLÄPOHJAN OMATOIMISEEN ERISTÄMISEEN PAROC SHT 2 -itsepuhallusvilla Paloturvallinen irtoeriste, joka asennetaan vuokrattavalla puhalluskoneella. : 0,041 W/mK Pinnoite: Käyttökohde: Omatoimiseen yläpohjien lisäeristämiseen. Katso lähin puhalluskoneen vuokrauspaikka: > Ota yhteyttä > Jälleenmyyjät ja urakoitsijat: PAROC SHT 2 -itsepuhallusvillan puhalluskoneiden vuokrauspaikat PAROC SHT 10 -villapuru Paloturvallinen irtoeriste, joka levitetään haravalla : 0,041 W/mK Pinnoite: Käyttökohde: Pienten kohteiden omatoimiseen lisäeristämiseen ja eristyspaikkaamiseen yläpohjissa PAKKAUS Muovisäkit lavalla. ASENNUSTARVIKKEET (TIEDOT SIVUILLA 48-51) PAROC XVA 004 Tuulenohjain VINKKI Suosittelemme Tuplavarma-ratkaisua, jossa puhalluskivivillan alla käytetään kattoristikoiden alapaarteiden paksuista PAROC extraa. PAROC extra toimii työmaaaikaisena eristeenä. Ennen irtoeristeen asennusta kannattaa räystäsalueille asentaa tuulenohjaimet, joilla ohjataan tuulenvirtaukset yläpohjan keskiosiin ja itse irtoeriste pysyy paikallaan. Huom! Emme suosittele irto- ja puhalluseristeiden käyttöä alapohjissa niiden painumaominaisuuden vuoksi. 24

25 YLEIS Tuotenimi Pakkauksen sisältö Lavan sisältö säkkiä m³ EAN-tunnus PAROC SHT 2 -itsepuhallusvilla Minimitoimituserä 30 säkkiä/lava 1 säkki = 20 kg Yhdellä säkillisellä eristää n. 0,5-0,6 m³ 30 5, PAROC SHT 10 -villapuru Minimitoimituserä 30 säkkiä/lava 1 säkki = 18 kg Yhdellä säkillisellä eristää n. 1-1,3 m² kerrospaksuuteen 200 mm. 30 4, Rasi-koodi:

26 PAROC -PUHALLUSKIVIVILLA ASENNETTUNA PAROC -puhalluskivivilla (PAROC BLT 6) Paloturvallinen puhallusvilla, joka asennetaan puhallusurakoitsijoiden toimesta. : 0,041 W/mK vapaassa puhalluksessa ja 0,038 W/mK kotelopuhalluksessa Käyttökohde: Yläpohjien lämmöneristämiseen uudistaloissa ja remonttikohteissa. Suositeltava vähimmäispaksuus v lähtien 500 mm. Laskentapaino: 40 kg/m³ (vain kuormituslaskentaa varten) Eristyksen painuma: VTT:n sertifikaatin mukainen enintään 5 % (VTT-0809-CPD-0724) ASENNUSTARVIKKEET (TIEDOT SIVUILLA 48-51) PAROC XVA 004 Tuulenohjain Kulkusillat yläpohjan huoltotoimenpiteitä varten. U-ARVOT, TUPLAVARMA-RATKAISU, VAPAA PUHALLUS U-arvo W/m²K PAROC extra mm PAROC-puhalluskivivilla mm Kokonaispaksuus mm 0, , , , , Selvitys laskennassa käytetyistä arvoista löytyy kotisivuiltamme www. paroc.fi > Ratkaisut ja tuotteet > Katot/yläpohjat > Harjakatot VINKKI Ennen puhallusta kannattaa asentaa tuulenohjaimet, joilla ohjataan tuulenvirtaukset yläpohjan keskiosiin, jolloin irtoeriste pysyy paikallaan. Huom! Emme suosittele irto- ja puhalluseristeiden käyttöä alapohjissa niiden painumaominaisuuden vuoksi. 26

27 PAROC -PUHALLUSKIVIVILLA ASENNETTUNA YLEIS PAROC -puhalluskivivilla on irtonainen koneellisesti asennettava eriste yläpohjarakenteisiin. Puhalluskivivillaa voidaan käyttää joko yksin tai PAROC extra -levyeristeen kanssa, jolloin kyseessä on ns. Tuplavarma-ratkaisu. Pyydämme sopimaan tilaukset ja toimitukset suoraan puhallusurakoitsijoiden kanssa. Utsjoki Inari Enontekiö PUHALLUSURAKOITSIJAT 1 Anpe Oy Puh Fax myynti@anpe.fi Muonio Kittilä Sodankylä Savukoski 2 Lounais-Suomen Takuueristys Oy Puh Fax myynti@ls-takuueristys.fi 3 Etelä-Suomen Takuueristys Oy Puh Fax puhallusvilla@takuueristys.fi 4 Veljekset Rummukainen Oy Gsm tiina.rummukainen@veljekset.fi 5 Sauru Eristys ja Rakennus Oy GSM saurueristys@suomi24.fi 6 Muotti-Koponen Oy GSM muotti.koponen@suomi24.fi 7 Savo-Karjalan Eristys ja Saneeraus Oy Puh Fax skes@s-kes.fi 8 Ristijärven Rakennus Oy GSM anneli.pietila@ristijarvenrakennus.fi 9 Lapin Puhallusvilla Ky GSM lapinpuhallusvillaky@co.inet.fi * Huom! Jyväskylässä ja Muuramessa puhallusurakoitsijana toimivat sekä Veljekset Rummukainen Oy että Sauru Eristys ja Rakennus Oy. Brändö Geta Eckerö Saltvik Finström Hammarland Vårdö Kumlinge Sund Jomala Lumparland MAARIANHAMINA Sottunga Lemland Föglö Kökar KANNUS NIVALA Kärsämäki KOKKOLA Luoto Sievi Vieremä Toholampi PIETARSAARI Kruunupyy HAAPAJÄRVI Sonkajärvi Valtimo PYHÄJÄRVI KIURUVESI Pedersöre Reisjärvi Kaustinen NURMES IISALMI Rautavaara UUSIKAARLEPYY Halsua Lestijärvi Mustasaari Evijärvi Veteli Pihtipudas Lapinlahti Kinnula LIEKSA Vöyri KAUHAVA Lappajärvi Perho Pielavesi Juuka Vimpeli VAASA VAASA Kivijärvi Keitele VIITASAARI Maaninka Isokyrö Kyyjärvi LAPUA 5 ALAJÄRVI Siilinjärvi JUANKOSKI Maalahti Laihia Kannonkoski Tervo 6 Kaavi Korsnäs Soini Karstula Vesanto KUOPIO Polvijärvi Kuortane Tuusniemi Ilmajoki SEINÄJOKI 7 Kontiolahti KURIKKA OUTOKUMPU SAARIJÄRVI ÄÄNEKOSKI Rautalampi NÄRPIÖ Teuva ALAVUS ÄHTÄRI Konnevesi SUONENJOKI JOENSUU KAUHAJOKI Jalasjärvi Multia Leppävirta Liperi Uurainen KASKINEN Heinävesi Karijoki Laukaa Hankasalmi KRISTIINANKAUPUNKI Kihniö VIRRAT KEURUU Petäjävesi Rääkkylä PIEKSÄMÄKI Tohmajärvi JYVÄSKYLÄ VARKAUS Isojoki Karvia * Joroinen Enonkoski MÄNTTÄ- Muurame Honkajoki PARKANO VILPPULA Toivakka Rantasalmi KITEE Merikarvia Siikainen Ruovesi Kangasniemi KANKAANPÄÄ YLÖJÄRVI JÄMSÄ Jämijärvi IKAALINEN SAVONLINNA Juupajoki Pomarkku Luhanka Joutsa Juva 3 Sulkava PORI Lavia Hämeenkyrö TAMPERE ORIVESI Hirvensalmi MIKKELI Parikkala Kuhmoinen ULVILA Hartola NOKIA Kangasala Puumala Luvia Nakkila SASTAMALA Pirkkala Sysmä Pertunmaa 4 HARJAVALTA Lempäälä Pälkäne Padasjoki Ruokolahti Eurajoki Rautjärvi KOKEMÄKI Vesilahti Mäntyharju VALKEAKOSKI Pyhäranta RAUMA Eura HUITTINEN HEINOLA Köyliö Punkalaidun AKAA Asikkala Taipalsaari HÄMEENLINNA Savitaipale IMATRA Säkylä Urjala HÄMEENLINNA Hollola Lemi LAITILA LOIMAA Hattula Humppila Hämeenkoski Nastola LAHTI LAPPEENRANTA Oripää FORSSA Janakkala 1 Iitti KOUVOLA Luumäki UUSIKAUPUNKI Jokioinen Kärkölä Mynämäki Pöytyä Ypäjä Kustavi Vehmaa Nousiainen Tammela ORIMATTILA Hausjärvi Taivassalo Rusko Aura Koski Tl Loppi RIIHIMÄKI Miehikkälä Tarvasjoki SOMERO Pukkila Masku RAISIO Lieto 2 Marttila HYVINKÄÄ Mäntsälä Myrskylä Lapinjärvi HAMINA Merimasku TURKU PAIMIO KARKKILA Askola Pyhtää KOTKA Virolahti NAANTALI KAARINA Nurmijärvi JÄRVENPÄÄ Tuusula Pornainen LOVIISA SALO Vihti Sauvo KERAVA LOHJA VANTAA Sipoo PORVOO KAUNIAINEN Kemiönsaari Siuntio ESPOO HELSINKI PARAINEN Kirkkonummi RAASEPORI Inkoo HANKO Kolari Pello Ylitornio TORNIO Pyhäjoki Keminmaa KEMI Hailuoto RAAHE Tervola Simo Kempele Lumijoki Muhos Liminka Tyrnävä Siikajoki Merijärvi KALAJOKI Alavieska OULAINEN HAAPAVESI YLIVIESKA Ii ROVANIEMI OULU Siikalatva Ranua 9 Pyhäntä PUDASJÄRVI Utajärvi Vaala Pelkosenniemi KEMIJÄRVI KAJAANI Puolanka Paltamo Posio Salla Taivalkoski Ristijärvi Hyrynsalmi Sotkamo 8 KUUSAMO Suomussalmi KUHMO Pohjakartta Karttakeskus Oy Ilomantsi 27

28 PAROC -PALOSUOJAERISTEET PAROC FPS 14 Jäykkä, korkeat palonkestovaatimukset täyttävä kivivillalevy. : 0,037 W/mK Pinnoite:. Levy voidaan ruiskumaalata. Käyttökohde: Palosuojalevy tulisijojen, savuhormien ja palo-ovien eristyksiin. PAROC FPS 14t Jäykkä, korkeat palonkestovaatimukset täyttävä kivivillalevy. Luonnonvärinen lasikuituhuopapinnoite (t). : 0,037 W/mK Pinnoite: Luonnonvärinen lasikuituhuopa Käyttökohde: Palosuojalevy tulisijojen, savuhormien ja palo-ovien eristyksiin. PAROC FPS 17 Jäykkä, korkeat palonkestovaatimukset täyttävä kivivillalevy. : 0,038 W/mK Pinnoite:. Levy voidaan ruiskumaalata. Käyttökohde: Teräksen palosuojaukseen. Katso mitoitus- ja kiinnitysohjeet ETA-hyväksynnästä (ETA-08/0093): > Ratkaisut & tuotteet > Palo > Teräsrakenteiden palosuojaus. Voidaan käyttää myös teräs- ja betonilaattojen palosuojaukseen. PAROC FPS 17t PAROC FPB 10 Jäykkä, korkeat palovaatimukset täyttävä kivivillalevy. Luonnonvärinen lasikuituhuopapinnoite (t). : 0,038 W/mK Pinnoite: Luonnonvärinen lasikuituhuopa Käyttökohde: Teräksen palosuojaukseen. Katso mitoitus- ja kiinnitysohjeet ETA-hyväksynnästä (ETA-08/0093): > Ratkaisut & tuotteet > Palo > Teräsrakenteiden palosuojaus. Voidaan käyttää myös teräs- ja betonilaattojen palosuojaukseen. Jäykkä, korkeat palonkestovaatimukset täyttävä kivivillalevy. : 0,035 W/mK Pinnoite: Käyttökohde: Ohut eriste tulisijojen sisä- ja ulkokuoren väliin eristeeksi tai kun tarvitaan ohutta palamatonta kivivillalevyä. PAROC-kivivillatuotteet kestävät hyvin korkeita lämpötiloja. Sideaine poistuu eristeestä siltä osin, kun sen lämpötila ylittää +200 C. Eristyskyky säilyy kuitenkin ennallaan, mutta puristusjännitys heikkenee. Kivivillaeristeiden sintraatumislämpötila on yli 1000 C. PAKKAUS PAROC FPS 14(t) PAROC FPB 10 PAROC FPS 17(t) Muovipakkaus tai muovipakkaukset lavalla. Pahvilaatikko Muovipakkaus tai muovipakkaukset lavalla. ASENNUSTARVIKKEET (TIEDOT SIVUILLA 48-51): PAROC XTK 001 VillaveitsiPRO tai PAROC XTK 003 Villapuukko 28

29 Tuotenimi Levykoko mm x mm Paksuus mm Paketin sisältö Lavan sisältö levyä m² pkt m² EAN-tunnus PAROC FPS x , , x , , PALO PAROC FPS 14t 600x , , PAROC FPS x , , , , x , , , , PAROC FPS 17t 600x , , PAROC FPB x , Tuotenimien perässä olevien kirjaimien selitykset: t= lasikuituhuopa Rasi-koodi:

30 PAROC -RAPPAUSALUSERISTEET PAROC Fatio Plus Jäykkä, paloturvallinen tehokkaasti lämpöä eristävä kivivillalevy, jolla hyvä alkalinkestävyys. : 0,033 W/mK Puristusjännitys (EN 826): 5 kpa Pinnoite: Käyttökohde: Paksurappaus-eristemenetelmiin. Hyvän alkalinkestävyytensä ansiosta sopii hyvin kalkki- ja sementtipohjaisten laastien alustaksi. Levyt kiinnitetään mekaanisilla kiinnikkeillä punaisella merkitty pinta sisäänpäin. Rappausmenetelmähaltijan ohjeita tulee noudattaa. PAROC Linio 15 Jäykkä, paloturvallinen tehokkaasti lämpöä eristävä kivivillalevy, jolla hyvä alkalinkestävyys. : 0,037 W/mK Puristusjännitys (EN 826): 30 kpa Vetolujuus (EN 1607): 15 kpa Pinnoite: Käyttökohde: Levymäinen lämmöneriste ohutrappaus-eristemenetelmien alustaksi. Levyt kiinnitetään mekaanisilla kiinnikkeillä punaisella merkitty pinta sisäänpäin Hyvän alkalinkestävyytensä ansiosta sopii hyvin kalkki- ja sementtipohjaisten laastien alustaksi. Rappausmenetelmähaltijan ohjeita tulee noudattaa. PAROC Linio 80 Jäykkä, paloturvallinen tehokkaasti lämpöä eristävä kivivillalamelli, jolla hyvä alkalinkestävyys. : 0,040 W/mK Puristuslujuus (EN 826): 50 kpa Vetolujuus (EN 1607): 80 kpa Pinnoite: Käyttökohde: Ohutrappausjulkisivujen lamellimainen lämmöneriste ohutrappaus-eristemenetelmien alustaksi. Hyvän alkalinkestävyytensä ansiosta sopii hyvin kalkki- ja sementtipohjaisten laastien alustaksi. Sopii erityisesti rakennusten epäsäännöllisiin muotoihin, kuten kulmiin ja kaareviin pintoihin. Lamellit kiinnitetään alustaan liimalaastilla, ja mekaanisia kiinnikkeitä ei välttämättä tarvita. Rappausmenetelmähaltijan ohjeita tulee noudattaa. PAKKAUS Muovipakkaus tai muovipakkaukset lavalla. PAROC Linio 80 -tuotteissa lamellit lavalla. ASENNUSTARVIKKEET (TIEDOT SIVUILLA 48-51) PAROC XTK 001 VillaveitsiPRO 30

31 Tuotenimi Levykoko mm x mm Paksuus mm Paketin sisältö Lavan sisältö levyä m² pkt tai levyä m² RAKENNUSERISTEET Huom! Uudet tuotenimet ja EAN-tunnukset. EAN-tunnus Erikoistuote PAROC Fatio Plus 600x , , , , , x pkt 103, pkt 51, pkt 51, pkt 38, pkt 25, PAROC Fatio Plus 600x , , , x pkt 75, pkt 34, pkt 21, RAPPAUS Erikoistuote PAROC Linio x , , , , , x pkt 259, pkt 166, pkt 103, pkt 71, pkt 51, PAROC Linio x , , x pkt 43, pkt 25, Vakio PAROC Linio 80 Toimittava tehdas Oulu 200x levyä 10, levyä 10, Erikoistuote PAROC Linio 80 Toimittava tehdas Oulu 200x levyä 15, levyä 12, levyä 10, levyä 10, levyä 8, Rasi-koodi:

32 PAROC -ASKELÄÄNIERISTEET PAROC SSB 1 Jäykkä kivivillalevy askelääneneristämiseen : 0,035 W/mK Puristusjännitys (EN 826): 10 % painumalla 15 kpa Dynaaminen jäykkyys (EN ): n.12 MN/m³ Pinnoite: Käyttökohde: Välipohjien askeläänen eristämiseen. Tuotetta käytetään äänijousena kuormaa jakavan kelluvan betonilaatan alla. PAROC SSB 2t Jäykkä, paloturvallinen tehokkaasti ääntä eristävä kivivillalevy askelääneneristämiseen. Luonnonvärinen lasikuituhuopapinnoite (t). : 0,037 W/mK Puristusjännitys (EN 826): 10 % painumalla 40 kpa Dynaaminen jäykkyys (EN ): n. 15 MN/m³ Pinnoite: Luonnonvärinen lasikuituhuopa Käyttökohde: Välipohjien askeläänen eristämiseen. Tuotetta käytetään äänijousena kuormaa huonosti jakavan lattian alla: pumpattavien tasoitteiden tai levyrakenteiden alla. PAKKAUS Muovipakkaus tai muovipakkaukset lavalla. ASENNUSTARVIKKEET (TIEDOT SIVUILLA 48-51) PAROC XTK 001 VillaveitsiPRO 32
