1 DEUTSCH 03 ENGLISH 29 FRANÇAIS 55 ESPAÑOL 81 ITALIANO 107 PORTUGUÊS 133 NEDERLANDS 159 NORSK 185 DANSK 211 SUOMI 237 Norm ECE R44 04 standard ECE R44 04 norme ECE R44 04 norma ECE R44 04 szabvány ECE R44 04

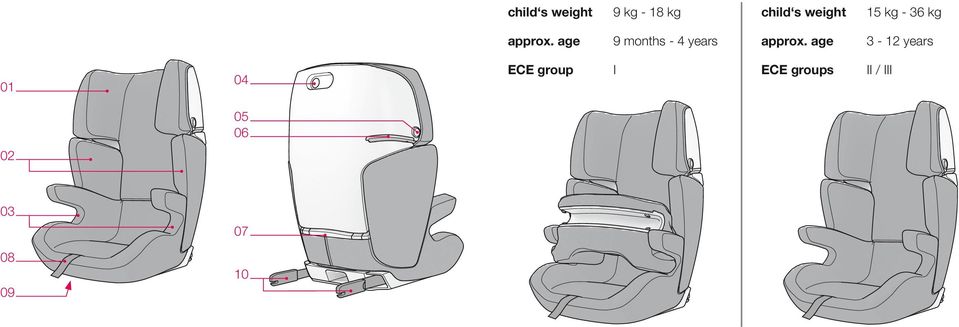

2 child s weight 9 kg - 18 kg child s weight 15 kg - 36 kg approx. age 9 months - 4 years approx. age 3-12 years ECE group I ECE groups II / III

3 _ SUOMI YLEISTÄ 238 ESIPUHE 240 TÄRKEITÄ TIETOJA 240 CONCORD TRANSFORMER PRO -TURVAISTUIMEN KÄYTTÖ 244 CONCORD TRANSFORMER -TURVAISTUIMEN ASENTAMINEN 245 CONCORD TRANSFORMER -TURVAISTUIMEN ASENTAMINEN TWINFIX-JÄRJESTELMÄN AVULLA 246 CONCORD TRANSFORMER -TURVAISTUIMEN IRROTTAMINEN TWINFIX-JÄRJESTELMÄSTÄ 248 TWINFIX-JÄRJESTELMÄN KANSSA YHTEENSOPIVAT AUTOT 249 CONCORD PROTECTOR -SUOJATYYNYN KÄYTTÖ (9 KG - 18 KG PAINAVAT LAPSET) 250 HOITO-OHJEET CONCORD PROTECTOR 253 LAPSEN KIINNITTÄMINEN KOLMIPISTETURVAVYÖLLÄ (15 KG - 36 KG PAINAVAT LAPSET) 254 YLEISIÄ TIETOJA 257 HOITO-OHJEET 258 TAKUU 260 ALKUPERÄISET CONCORD-VARAOSAT JA -LISÄVARUSTEET

4 _ Yleistä 01 Pääosa 04 Koonsäätöpainike CONCORD PROTECTOR 02 Olkasuojukset 06 Olkavyön ohjain 05 Olkavyön lukituspainike 08 Keskusvyö TWINFIX 03 Lantiovyön ohjain 09 TWINFIX-painike 10 TWINFIXsovittimet 07 Ohjekirjan säilytyslokero

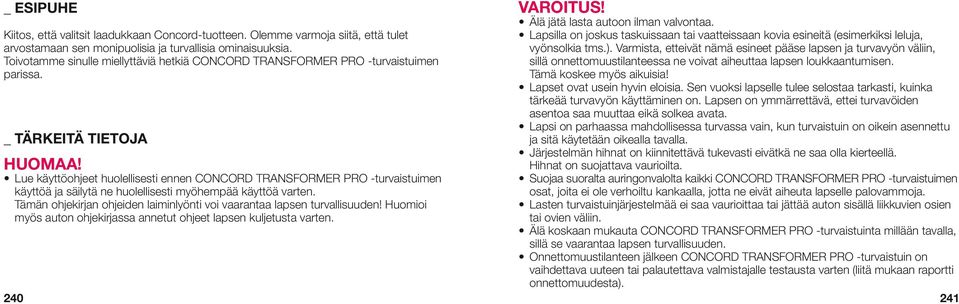

5 _ ESIPUHE Kiitos, että valitsit laadukkaan Concord-tuotteen. Olemme varmoja siitä, että tulet arvostamaan sen monipuolisia ja turvallisia ominaisuuksia. Toivotamme sinulle miellyttäviä hetkiä CONCORD TRANSFORMER PRO -turvaistuimen parissa. _ TÄRKEITÄ TIETOJA HUOMAA! Lue käyttöohjeet huolellisesti ennen CONCORD TRANSFORMER PRO -turvaistuimen käyttöä ja säilytä ne huolellisesti myöhempää käyttöä varten. Tämän ohjekirjan ohjeiden laiminlyönti voi vaarantaa lapsen turvallisuuden! Huomioi myös auton ohjekirjassa annetut ohjeet lapsen kuljetusta varten. 240 VAROITUS! Älä jätä lasta autoon ilman valvontaa. Lapsilla on joskus taskuissaan tai vaatteissaan kovia esineitä (esimerkiksi leluja, vyönsolkia tms.). Varmista, etteivät nämä esineet pääse lapsen ja turvavyön väliin, sillä onnettomuustilanteessa ne voivat aiheuttaa lapsen loukkaantumisen. Tämä koskee myös aikuisia! Lapset ovat usein hyvin eloisia. Sen vuoksi lapselle tulee selostaa tarkasti, kuinka tärkeää turvavyön käyttäminen on. Lapsen on ymmärrettävä, ettei turvavöiden asentoa saa muuttaa eikä solkea avata. Lapsi on parhaassa mahdollisessa turvassa vain, kun turvaistuin on oikein asennettu ja sitä käytetään oikealla tavalla. Järjestelmän hihnat on kiinnitettävä tukevasti eivätkä ne saa olla kierteellä. Hihnat on suojattava vaurioilta. Suojaa suoralta auringonvalolta kaikki CONCORD TRANSFORMER PRO -turvaistuimen osat, joita ei ole verhoiltu kankaalla, jotta ne eivät aiheuta lapselle palovammoja. Lasten turvaistuinjärjestelmää ei saa vaurioittaa tai jättää auton sisällä liikkuvien osien tai ovien väliin. Älä koskaan mukauta CONCORD TRANSFORMER PRO -turvaistuinta millään tavalla, sillä se vaarantaa lapsen turvallisuuden. Onnettomuustilanteen jälkeen CONCORD TRANSFORMER PRO -turvaistuin on vaihdettava uuteen tai palautettava valmistajalle testausta varten (liitä mukaan raportti onnettomuudesta). 241

6 Kerro myös kaikille matkustajille, kuinka lapsi irrotetaan turvaistuimesta onnettomuustai vaaratilanteessa. Älä jätä lasta valvomatta autoon, vaikka lapsi olisi kiinnitetty turvavyöllä. Kiinnitä matkatavarat ja muut esineet, jotta ne eivät aiheuta loukkaantumisia onnettomuustilanteissa. Säilytä aina käyttöohjeet lasten turvaistuimen mukana. Turvaistuimeen ei saa asentaa valtuuttamattomia lisävarusteita tai varaosia, sillä muuten turvaistuimen valmistaja ei ole vastuussa tuotteesta ja tuotteen takuu ei ole voimassa. Poikkeuksen muodostavat ainoastaan alkuperäiset CONCORDlisävarusteet. Soveltuu autoihin, joissa on kolmipisteturvavyöt (lantio- ja olkavyö), jotka on testattu ECE-säädöksen 16 tai vastaavan standardin mukaisesti. Koska CONCORD TRANSFORMER PRO -turvaistuimen käyttöikä on erittäin pitkä, istuinverhoilut ja muut osat kuluvat luonnollisesti jossain määrin käytön aikana, ja aikanaan ne on vaihdettava uusiin. Tämän vuoksi valmistaja myöntää tuotteelle kuuden kuukauden takuujakson. CONCORD-lisävarusteita myydään erikoisliikkeissä, tavarataloissa, autovarusteliikkeissä ja postimyyntiyrityksissä. Auton turvavyön solki ei saa olla lantiovyön ohjaimen reunan yläpuolella. Jos haluat lisätietoja, ota yhteys CONCORDiin. Turvavöiden on kuljettava käyttöohjeissa annettujen liitoskohtien ja istuimen kohtien kautta. Turvavyö ei saa kulkea muulla tavalla. Jos autossa on etuturvatyyny, suosittelemme auton istuimen säätämistä mahdollisimman taakse. Jos autossa on etu- ja sivuturvatyynyt, huomioi myös auton ohjekirjassa annetut ohjeet. Olkavyön on kuljettava eteenpäin auton kiinnikkeestä olkavyön ohjaimeen (06). Säädä auton istuimen asentoa tarvittaessa

7 _ CONCOrD TrANSFOrMEr PrO -TUrVAiSTUiMEN KäYTTÖ CONCORD TRANSFORMER PRO -turvaistuin on suunniteltu lapsen turvallisuuden kannalta. Tämä tuote on valmistettu tarkkojen laatuvaatimusten mukaisesti. Turvaistuin toimii oikealla tavalla vain, kun sitä käytetään oikein. Turvaistuimen suojus on tärkeä osa, joka vaikuttaa istuimen toimintatehoon. Tästä johtuen istuinta on käytettävä vain sen alkuperäisen suojuksen kanssa! Varmista, että noudatat asennusohjeita. Turvaistuin voidaan asentaa mihin tahansa auton istuimeen, jossa on kolmipisteturvavyö. Tilastot osoittavat, että turvallisin paikka on takaistuimella etumatkustajan istuimen takana. _ CONCOrD TrANSFOrMEr -TUrVAiSTUiMEN ASENTAMiNEN Aseta CONCORD TRANSFORMER -turvaistuin auton istuimelle etuosa suunnattuna eteenpäin. CONCORD TRANSFORMER -turvaistuimen tulee olla kokonaan istuinta vasten. Auton istuimen pääntuki voidaan yleensä säätää tai poistaa lasten turvaistuimen asennuksen helpottamiseksi. Huomaa, että auton pääntuki on asennettava takaisin ja säädettävä oikeaan asentoon, kun lasten turvaistuin poistetaan auton istuimelta. Turvaistuinta ei saa kuljettaa autossa irrallisena, vaikka se ei olisi käytössä. Onnettomuustilanteessa irrallinen turvaistuin saattaa aiheuttaa henkilövahinkoja. Turvaistuin on aina kiinnitettävä ajon ajaksi turvavyöllä

8 _ CONCOrD TrANSFOrMEr -TUrVAiSTUiMEN ASENTAMiNEN TWiNFiX-JärJESTELMäN AVULLA Paina TWINFIX-painike (09) alas ja vedä TWINFIX-adapterit (10) samanaikaisesti istuimen takaa kokonaan ulos. Aseta CONCORD TRANSFORMER ajosuuntaan ISOFIX-kiinnikkeillä varustetun auton etu- tai takaistuimelle. Työnnä molemmat TWINFIX-adapterit (10) auton ISOFIX-kiinnikkeisiin siten, että lukitusmekanismit lukkiutuvat kuuluvasti. 246 Vedä TWINFIX-keskusvyötä (08) eteenpäin ja työnnä CONCORD TRANSFORMERia taaksepäin siten, että se tulee mahdollisimman tiiviisti autonistuimen selkänojaa vasten. Jos autossa on tavalliset pääntuet, ne voidaan säätää tai irrottaa lasten turvaistuimen asennuksen helpottamiseksi. Huomaa, että auton pääntuet on asennettava takaisin ja säädettävä oikein, kun lasten turvaistuin poistetaan istuimelta. HUOMAA! TWINFIX on CONCORD TRANSFORMER -turvaistuimen lisäkiinnitysjärjestelmä, eikä se sovellu lapsen kiinnittämiseen. Lapsi on aina kiinnitettävä auton kolmipisteturvavyöllä. 247

9 _ CONCORD TRANSFORMER -TURVAISTUIMEN IRROTTAMINEN TWINFIX-JÄRJESTELMÄSTÄ Irrota CONCORD TRANSFORMER painamalla TWINFIX-painike (09) alas ja vetämällä istuin kokonaan eteen. _ TWINFIX-JÄRJESTELMÄN KANSSA YHTEENSOPIVAT AUTOT CONCORD TWINFIX -järjestelmällä varustettu CONCORD TRANSFORMER -turvaistuin on hyväksytty automallikohtaista asennusta varten. Katso yhteensopivat automallit oheisesta YHTEENSOPIVAT AUTOMALLIT -asiakirjasta. A B Avaa nyt TWINFIX-adapterien (10) lukitus niin, että turvakoukut avautuvat ja adapterit singahtavat ulos. Uusimman version voit ladata osoitteesta Vedä TWINFIX-keskusvyötä (08) eteenpäin, kunnes TWINFIX-adapterit (10) ovat vetäytyneet kokonaan sisään. TWINFIX-adaptereita (10) voi työntää käsin vielä syvemmälle istuimeen

10 _ CONCORD PROTECTOR -suojatyynyn käyttö (9 kg - 18 kg painavat lapset) P1 Turvakoukku P2 Vyönohjain P3 Kiinnikkeet VAROITUS! CONCORD PROTECTOR -suojatyynyä saa käyttää vain yhdessä CONCORD TRANSFORMER PRO -turvaistuimien kanssa. CONCORD TRANSFORMER -turvaistuinta käyttää ilman CONCORD PROTECTOR -suojatyynyä 4-v. lähtien tai kun lapsi painaa n. 15 kg Asenna CONCORD TRANSFORMER -turvaistuin auton istuimelle, kuten käyttöohjeessa on kuvattu. Aseta lapsesi CONCORD TRANSFORMER -turvaistuimeen. Aseta CONCORD PROTECTOR -suojatyyny TRANSFORMERIN päälle, niin että kiinnikkeet (P3) ovat samalla korkeudella kuin CONCORD TRANSFORMERin vyönohjaimet. Vie tyynytaaksepäin, kunnes kiinnikkeet (P3) ovat vyönohjainten punaisella alueella. HUOM! Huolehdi siitä, että kiinnikkeet (P3) on asetettu kunnolla CONCORD TRANSFORMER -turvaistuimen vyönohjaimiin! CONCORD PROTECTOR -suojatyynyä ei saa olla kiinni kiilautunut, vinossa eikä väärinpäin!

11 Lukitse kolmipisteturvavyö ennen CONCORD PROTECTOR -suojatyynyä, kuten aikuisen turvavyö. (Lukon täytyy napsahtaa kuuluvasti) Aseta nyt hihnat. Kuljeta lantio- ja olkavyö molemmilta puolilta vyöohjaimen (P2) kautta. Aseta vyöt turvakoukkuun (P1). Olkavyö kulkee sivusuojan etureunan yli ja lantiovyö CONCORD TRANSFORMER -turvaistuimen käsinojien yli. HUOM! Vöiden täytyy olla turvakoukkujen (P1) takana! CONCORD TRANSFORMER -turvaistuin täytyy säätää lapsen koon mukaan, kun käytät CONCORD PROTECTOR -suojatyynyä! Kiristä ensin lantiovyö ja sitten olkavyö. Huolehdi siitä, että vyöt kulkevat oikein eivätkä ole kierteellä. _ HOiTO-OHJEET CONCOrD PrOTECTOr Suojus voidaan irrottaa pesua varten. Anna suojuksen kuivua kokonaan, ennen kuin laitat sen takaisin paikoilleen! Vie suojus CONCORD PROTECTORin yli ja työnnä kiinnikkeet niille varattuun vyönohjaimessa (P2) kiertävään kanavaan. Vyöt eivät ssaa kulkea muulla tavalla. Suojusten kangasosat voivat haalistua hieman kastuessaan, erityisesti pesun yhteydessä. Älä käytä liuotinaineita!

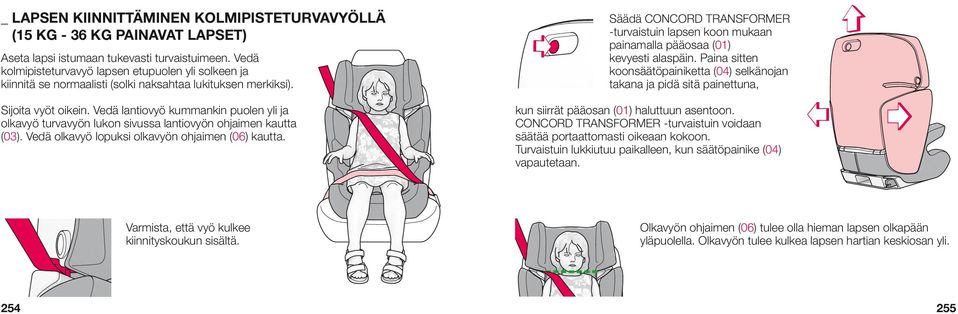

12 _ LAPSEN KiiNNiTTäMiNEN KOLMiPiSTETUrVAVYÖLLä (15 KG - 36 KG PAiNAVAT LAPSET) Aseta lapsi istumaan tukevasti turvaistuimeen. Vedä kolmipisteturvavyö lapsen etupuolen yli solkeen ja kiinnitä se normaalisti (solki naksahtaa lukituksen merkiksi). Sijoita vyöt oikein. Vedä lantiovyö kummankin puolen yli ja olkavyö turvavyön lukon sivussa lantiovyön ohjaimen kautta (03). Vedä olkavyö lopuksi olkavyön ohjaimen (06) kautta. Säädä CONCORD TRANSFORMER -turvaistuin lapsen koon mukaan painamalla pääosaa (01) kevyesti alaspäin. Paina sitten koonsäätöpainiketta (04) selkänojan takana ja pidä sitä painettuna, kun siirrät pääosan (01) haluttuun asentoon. CONCORD TRANSFORMER -turvaistuin voidaan säätää portaattomasti oikeaan kokoon. Turvaistuin lukkiutuu paikalleen, kun säätöpainike (04) vapautetaan. Varmista, että vyö kulkee kiinnityskoukun sisältä. Olkavyön ohjaimen (06) tulee olla hieman lapsen olkapään yläpuolella. Olkavyön tulee kulkea lapsen hartian keskiosan yli

13 Vedä vyö kireälle siten, että lantiovyö ja olkavyö ovat oikeilla paikoilla. Varmista, että vyöt eivät ole kierteellä. Lantiovyön tulee olla mahdollisimman alhaalla. Jos autossa on turvavöiden korkeudensäätöjärjestelmä, säädä turvavyö oikealle korkeudelle. Kun haluat poistaa lasten turvaistuimesta, sinun tarvitsee vain avata turvavyön solki ja vetää vyö pois. Poista olkavyö ohjaimesta painamalla olkavyön lukituspainiketta (05) ja vetämällä vyötä eteenpäin ja ulos. On tärkeää varmistaa, että vyöt ovat aina oikeassa asennossa. Jos olet epävarma asennuksesta, ota yhteys CONCORDiin. Vöiden on kuljettava istuimessa punaisella merkittyjen ohjaimien kautta. Vyöt eivät saa kulkea muulla tavalla. _ YLEISIÄ TIETOJA Tämä on yleiskäyttöinen lasten turvaistuin. Se on hyväksytty käytettäväksi autoissa ECE-säädöksen 44 kohdan 04 mukaisesti, ja se soveltuu useimpiin autoihin. Tämä ECE-ryhmien I, II ja III lasten turvaistuin soveltuu n. 9 kk - 12-v. ja 9-36 kg painaville lapsille. Jos auton omistajan käsikirjassa ilmoitetaan, että autoon soveltuu kyseisen ikäryhmän yleinen turvaistuin, tämä turvaistuin luultavasti sopii kyseiseen autoon. Tämä turvaistuin täyttää vaativammat yleisten turvaistuimien ehdot kuin aiemmat mallit, joissa ei ole tätä tunnusta. Jos olet epävarma, ota yhteys turvaistuimen valmistajaan tai jälleenmyyjään. Tämä turvaistuin soveltuu vain autoihin, joissa on ECE-säädöksen 16 tai vastaavan standardin mukaisesti testatut ja hyväksytyt kolmipisteturvavyöt

14 _ HOITO-OHJEET Suojus voidaan irrottaa pesua varten. Siirrä pääosa ensin (01) yläasentoon. Irrota suojus vetämällä se irti kiinnikkeistä. Aloita irrottamalla ensin pääosan suojus (01) ja sitten istuinosan suojus ja olkapään suojukset (02). Poista styroksiosat olkapään kohdan päällysteistä (02) ennen pesua. Aloita päällyksen laittaminen takaisin paikalleen istuinosasta. Vedä päällys ensin suojalevyn yli selkänojaan, sitten etupuolelle käsinojien ja istuinosan ylitse. Kiinnitä päällys kaikista kiinnityskohdista. Laita lopuksi päätuen (01) päällys ja hartiaosien suojukset paikoilleen (02). Pane sopiva styroksiosa sille merkattuun taskuun, olkapään kohdan päällysteiden sisäpuolelle (02). Vedä sen jälkeen päällysteet olkapään kohdan suojusten yli (02). Päällysteitä ja styroksiosia ei saa vaihtaa keskenään! Suojusten kangasosat voivat haalistua hieman kastuessaan (erityisesti pesun yhteydessä). Älä käytä liuotinpesuaineita!

15 _ Takuu Takuu on voimassa ostopäivästä lähtien. Takuujakson pituus on maan lakien mukainen. Takuu kattaa viallisen tuotteen korjauksen, vaihdon tai korvauksen valmistajan harkinnan mukaan. Takuu on voimassa vain tuotteen alkuperäiselle ostajalle. Jos tuotteeseen tulee vika, siitä tulee ilmoittaa asiantuntevalle jälleenmyyjälle heti vian ilmetessä, jotta takuuvaatimus voidaan käsitellä. Jos asiantunteva jälleenmyyjä ei pysty ratkaisemaan ongelmaa, hänen on palautettava tuote valmistajalle yhdessä vikaraportin, ostokuitin ja hankintapäivämäärän kanssa. Valmistaja ei ole vastuussa mistään viallisista tuotteista, joita se ei ole toimittanut. Takuu ei ole voimassa seuraavissa tilanteissa: tuotetta on muokattu tuotetta ei ole palautettu asiantuntevalle jälleenmyyjälle täydellisenä ostokuitin kera 14 päivän kuluessa vian ilmenemisestä vika johtuu väärästä käytöstä tai huollosta tai muusta väärinkäytöstä, erityisesti näiden käyttöohjeiden huomiotta jättämisestä kolmas osapuoli on suorittanut tuotteeseen korjauksia vika johtuu onnettomuudesta. sarjanumeroa on vahingoitettu tai se on poistettu. Takuu ei kata mitään tuotteen muutoksia tai vikoja, jotka johtuvat tuotteen normaalista käytöstä (kulumisesta). Valmistajan suorittamat korjaustyöt eivät pidennä tuotteen takuuaikaa

16 _ ALKUPERÄISET CONCORD-VARAOSAT JA -LISÄVARUSTEET Kysy lisätietoja alkuperäisistä Concord-varaosista ja -lisävarusteista jälleenmyyjältäsi tai suoraan Concordilta. Concord GmbH Industriestraße Stadtsteinach Germany Phone +49 (0) Fax +49 (0)

17 CONCORD Industriestraße Stadtsteinach Made in Germany D // Um die Funktionsfähigkeit und Sicherheit Ihres Kinderautositzes auch nach dem Austausch von Ersatz- und Zubehörteilen zu gewährleisten, bitten wir Sie bei Bestellungen Ihrem Fachhändler nachstehende Angaben mitzuteilen: GB // To ensure the functionality and safety of your child s car seat after replacing spare and accessory parts, please provide your dealer with the following details when placing your order: F // Dans le but d assurer le bon fonctionnement et la sécurité de votre siège auto enfant, également en cas de remplacement de pièces de rechange et accessoires, nous vous prions de bien vouloir, en cas de commande, donner les renseignements suivants à votre revendeur : E // Para seguir garantizando el correcto funcionamiento y la seguridad de su asiento para niños después del cambio de piezas o accesorios, le rogamos que indique los siguientes datos al realizar pedidos a su comercio especializado. I // Quando trasmette un ordine al Suo rivenditore di fiducia, La preghiamo di comunicargli i dati seguenti per garantire la funzionalità e la sicurezza del Suo seggiolino per bambini anche dopo la sostituzione di parti di ricambio e di accessori. ECE-Nr. ECE No. N ECE Número ECE N ECE Serien-Nr. Serial No. N de série Número de serie N di serie Ersatzteil Spare part Type de siège Pieza de repuesto Parte di ricambio Fachhändler Dealer Revendeur Comercio especializado Rivenditore specializzato Meine Anschrift My address Mon adresse Mi dirección Il mio indirizzo 1 universal 9-18 kg / kg E

18 CONCORD Industriestraße Stadtsteinach Made in Germany P // Para garantir a funcionalidade e a segurança da cadeira de criança para automóvel depois da substituição de peças sobressalentes e de acessórios, agradecemos o fornecimento dos dados seguintes à loja especializada aquando de encomendas: NL // Om de functionaliteit en de veiligheid van het door u gekochte autokinderzitje ook na vervanging van onderdelen en accessoires te waarborgen, is het belangrijk dat u bij de bestelling in uw speciaalzaak onderstaande gegevens vermeldt: N // Bilbarnesetet som du kjøpte, skal fungere riktig og gi optimal sikring også etter at reservedeler eller tilbehør er byttet ut. Ved eventuelle bestillinger ber vi deg derfor om å gi forhandleren følgende opplysninger: DK // For at garantere at autostolen stadig er funktionsdygtig og sikker, også efter at der er blevet monteret reservedele eller tilbehør, bedes De oplyse følgende til Deres forhandler ved bestillingen: FIN // Lasten turvaistuimen toiminnan ja turvallisen käytön varmistamiseksi myös varaosien tai lisävarusteiden asennuksen jälkeen anna jälleenmyyjälle seuraavat tiedot, kun tilaat osia: Nº. ECE ECE-nr. ECE-nr ECE-nr. ECE-nro Nº de série Serie-nr. Serienr. Serienr. Sarjanro Peça Type kinderzitje Reservedel Reservedel Varaosa Loja especializada Speciaalzaak Forhandler Forhandler Jälleenmyyjä Meu endereço Mijn adres Min adresse Min adresse Oma osoite 1 universal 9-18 kg / kg E

19 _ DEUTSCH _ ENGLISH _ FRANÇAIS _ ESPAÑOL _ ITALIANO _ PORTUGUÊS _ NEDERLANDS _ NORSK _ DANSK _ SUOMI Einbau- und Bedienungsanleitung Instructions for attachment and use Directives d installation et mode d emploi Instrucciones de montaje y de uso Istruzioni per l uso e il montaggio Manual de montagem e de utilização Inbouw- en bedieningshandleiding Bruksanvisning og monteringsveiledning Monterings- og betjeningsvejledning Kiinnitys- ja käyttöohjeet Concord GmbH // Industriestraße Stadtsteinach // Germany Phone +49 (0) // Fax +49 (0) info@concord.de // TRPRO 02/0812
