TG-810 TG-805. Käyttöohje DIGITAALIKAMERA

Transkriptio

1 DIGITAALIKAMERA TG-810 TG-805 Käyttöohje Kiitämme Olympus-digitaalikameran hankinnasta. Lue nämä ohjeet huolellisesti, ennen kuin alat käyttää uutta kameraasi. Siten pystyt hyödyntämään kameran suorituskykyä parhaalla mahdollisella tavalla sekä varmistat kameran pitkän käyttöiän. Säilytä tämä ohje huolellisesti tallessa tulevaa käyttöä varten. Suosittelemme, että otat muutamia koekuvia ennen tärkeiden kuvien ottamista. Olympus varaa jatkuvan tuotekehityksen nimissä oikeuden päivittää tai muuttaa tämän käyttöohjeen sisältöä. Tässä käyttöohjeessa käytetyt näyttöruutua ja kameraa esittävät kuvat on tehty kehittelyvaiheessa ja ne saattavat täten poiketa itse tuotteesta. Ellei toisin mainita, kuvien selitteet koskevat mallia TG-810. Saat lisäetuja Olympukselta rekisteröimällä tuotteesi osoitteessa

2 Vaihe 1 Pakkauksen sisällön tarkistaminen tai Digitaalikamera Hihna Litiumioniakku (LI 50B) USBkaapeli (CB-USB8) AV-kaapeli (CB-AV3) USB-verkkolaite (F-2AC) OLYMPUS- asennus- CD-ROM Muut lisävarusteet, jotka eivät ole kuvassa: Takuukortti Sisältö saattaa vaihdella ostopaikasta toiseen. Vaihe 2 Kameran valmisteleminen Kameran valmisteleminen (s. 14) Vaihe 3 Kuvaaminen ja kuvien katseleminen Kuvaaminen, katselu ja poistaminen (s. 20) Vaihe 4 Kameran käyttö Kameran asetukset (s. 3) Vaihe 5 Tulostus Suoratulostus (PictBridge) (s. 59) Tulostusvaraukset (DPOF) (s. 61) Sisältö Osien nimet... 9 Kameran valmisteleminen Kuvaaminen, katselu ja poistaminen Kuvaustilojen käyttö Kuvaustoimintojen käyttö Kuvaustoimintojen valikot Katselu-, muokkausja tulostustoimintojen valikot Muiden kameran asetusten valikot Tulostus Käyttöön liittyviä vihjeitä Liite... 68

3 Kameran asetukset Suorapainikkeiden käyttö Usein käytettyjä toimintoja voidaan käyttää suorapainikkeiden avulla. Laukaisin (s. 21, 63) Zoomauspainikkeet (s. 22, 25) Videotallennuspainike (s. 21) q-painike (vaihtaa kuvauksen ja katselun välillä) (s. 21, 23, 50) E-painike (kameran opas/valikkoopas) (s. 27) -painike (s. 6)

4 Toimintaohje Kuvavalinnoissa ja asetuksissa näkyvät symbolit FGHI tarkoittavat, että oikealla näkyviä nuolipainikkeita on käytettävä. X 4/30 Nuolipainikkeet F (ylös)/ INFO (tietonäytön vaihtaminen) (s. 23, 26) Y M D Time : 00 Y/M/D NORM 14M LE Cancel MENU Set OK Single Print 11/02/26 00:00 Print More OK H (vasen) I (oikea) Näytön alareunassa olevat toimintaohjeet viittaavat siihen, että voidaan käyttää m-painiketta, A-painiketta tai zoomauspainikkeita Exit Reset Image Size Compression Shadow Adjust AF Mode ESP/ Digital Zoom MENU 14M Normal Auto Face/iESP ESP Off Set OK Sel. Image 5/30 G (alas)/ D (poista) (s. 25) Käytä nuolipainikkeita painamalla ylös/alas/ vasemmalle/oikealle. A-painike FGHI opastavat painamaan nuolipainikkeita ylös/alas/vasemmalle/oikealle. Set OK OK Erase/Cancel MENU Toimintaohje

5 Valikon käyttö Käytä valikkoa kameran asetusten, kuten kuvaustilan, muuttamiseen. Jotkin valikot eivät ole käytettävissä muiden asetusten tai s-tilan mukaan (s. 29). Toimintovalikko Tuo toimintovalikko esiin painamalla kuvauksen aikana H-painiketta. Toimintovalikosta valitaan kuvaustila ja käytetään usein tarvittavia kuvausasetuksia. Program Auto Valittu vaihtoehto 3D P Kuvaustila 0.0 WB ISO Toimintovalikko 4 14M NORM Kuvaaminen Asetusvalikko Kuvaustilan valinta Valitse kuvaustila painamalla HI ja paina A-painiketta. Toimintovalikon valinta Valitse valikko painamalla FG ja valitse valikkovaihtoehto painamalla HI. Aseta toimintovalikko esiin painamalla A-painiketta.

6 Asetusvalikko Tuo asetusvalikko esiin kuvauksen tai katselun aikana painamalla m-painiketta. Asetusvalikossa voidaan säätää useita kameran asetuksia, myös sellaisia, joita ei mainita toimintovalikossa, näytön asetuksia sekä kellonaikaa ja päivämäärää. 1 Paina m-painike. Asetusvalikko tulee esiin Exit Reset Image Size Compression Shadow Adjust AF Mode ESP/ Digital Zoom MENU 14M Normal Auto Face/iESP ESP Off 2 Valitse sivun välilehdet painamalla H. Valitse haluamasi sivun välilehti painamalla FG ja paina I. Sivun välilehti Alivalikko 1 Set OK 4 Valitse haluamasi alivalikko 2 FG-painikkeella ja paina sitten A-painiketta. Kun asetus on valittu, laite palaa edelliseen näyttöön. Lisätoiminnot ovat mahdollisia. Valikkoasetukset (s ) 1 Reset 2 Image Size Compression Shadow Adjust 1 AF Mode 2 ESP/ 3 Digital Zoom Exit MENU 14M Normal Auto Face/iESP ESP On Set OK 1 Reset 2 Image Size Compression Shadow Adjust 14M Normal Auto 1 Reset 2 Image Size Compression Shadow Adjust 14M Normal Auto 5 Määritä asetus painamalla -painiketta. 1 AF Mode Face/iESP 1 AF Mode Face/iESP 2 ESP/ ESP 2 ESP/ ESP 3 Digital Zoom Off 3 Digital Zoom Off Exit MENU Set OK Exit MENU Set OK 3 Valitse haluamasi alivalikko 1 FG-painikkeella ja paina sitten A-painiketta. Alivalikko 2 1 Reset 2 Image Size Compression Shadow Adjust 1 AF Mode 2 ESP/ 3 Digital Zoom Exit MENU 14M Normal Auto Face/iESP ESP Off Set OK 1 Reset Digital Zoom 2 Image Size 14M Compression Normal Shadow Adjust Off Auto 1 AF Mode Face/iESP On 2 ESP/ ESP 3 Digital Zoom Off Back MENU Set OK

7 Valikkohakemisto Kuvaustoimintojen valikot Program Auto 4 14M NORM 3D P 0.0 WB ISO Reset 2 Image Size 14M 1 Image Stabilizer On Compression Normal 2 Rec View On 1 Shadow Adjust Auto Image Size Pic Orientation 1 AF Mode Face/iESP 2 Image Quality Icon Guide 2 ESP/ ESP IS Movie Mode 1 Remote Flash 3 Digital Zoom Off R 2 Date Stamp 1 Exit MENU Set OK 3 2 Exit MENU Set OK 0 3 Exit MENU a 720p Normal Off On Set OK 1 Kuvaustila P (Program Auto)... s. 20 M (i)... s. 29 s (Scene Mode)... s. 29 P (Magic Filter)... s. 30 p (Panorama)... s. 31 W (3D Photo)... s Salama... s Makro... s Itselaukaisin... s Valotuksen korjaus... s Valkotasapaino... s ISO... s Kuvaustapa... s p (Kuvausvalikko 1) Reset... s. 39 Kuvakoko... s. 40 Pakkaus... s. 40 Shadow Adjust... s. 41 AF Mode... s. 41 ESP/n... s. 41 Digital Zoom... s q (Kuvausvalikko 2) Image Stabilizer... s. 42 Rec View... s. 42 Pic Orientation... s. 42 Icon Guide... s. 43 Remote Flash... s. 44 Date Stamp... s. 43 a A (Videovalikko) Kuvakoko... s. 40 Kuvan laatu... s. 40 IS Movie Mode... s. 42 R (Videon äänen tallennus)... s. 43

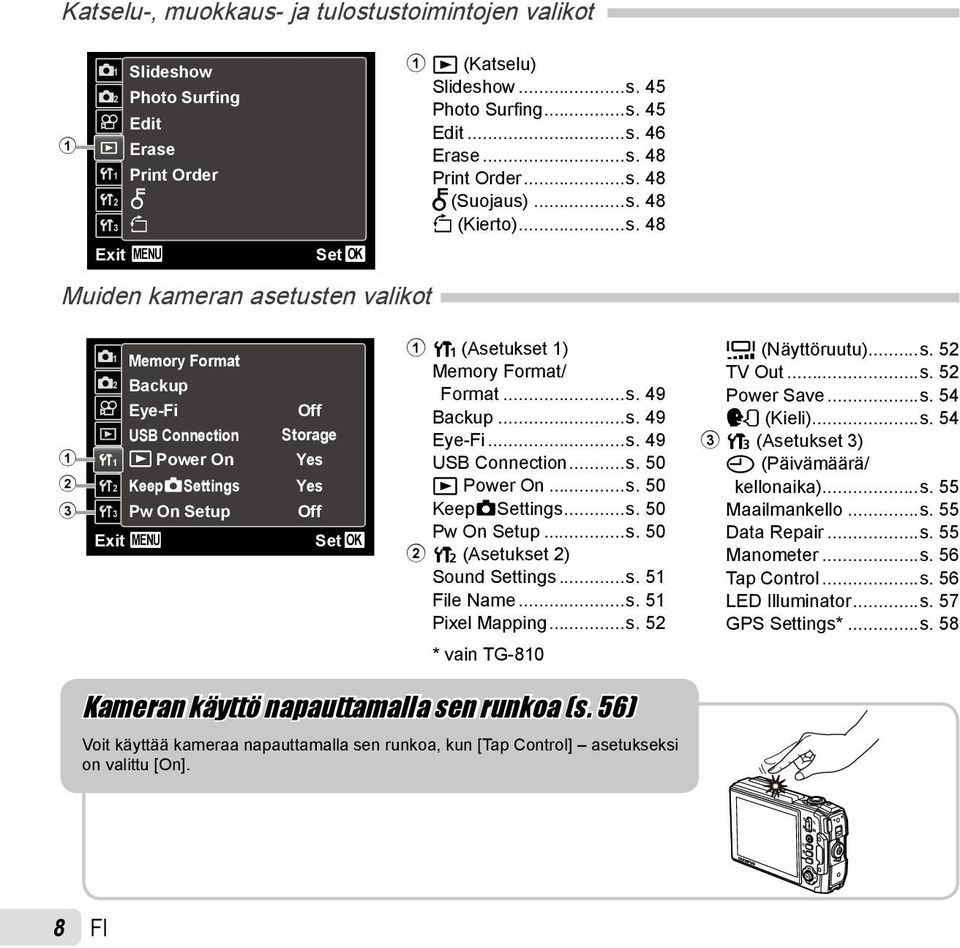

8 Katselu-, muokkaus- ja tulostustoimintojen valikot Exit MENU Slideshow Photo Surfing Edit Erase Print Order R y Set OK Muiden kameran asetusten valikot 1 q (Katselu) Slideshow...s. 45 Photo Surfing...s. 45 Edit...s. 46 Erase...s. 48 Print Order...s. 48 R (Suojaus)...s. 48 y (Kierto)...s Memory Format Backup Eye-Fi USB Connection q Power On KeepzSettings Pw On Setup Exit MENU Off Storage Yes Yes Off Set OK 1 r (Asetukset 1) Memory Format/ Format...s. 49 Backup...s. 49 Eye-Fi...s. 49 USB Connection...s. 50 q Power On...s. 50 KeepzSettings...s. 50 Pw On Setup...s s (Asetukset 2) Sound Settings...s. 51 File Name...s. 51 Pixel Mapping...s. 52 * vain TG-810 s (Näyttöruutu)...s. 52 TV Out...s. 52 Power Save...s. 54 l (Kieli)...s t (Asetukset 3) X (Päivämäärä/ kellonaika)...s. 55 Maailmankello...s. 55 Data Repair...s. 55 Manometer...s. 56 Tap Control...s. 56 LED Illuminator...s. 57 GPS Settings*...s. 58 Kameran käyttö napauttamalla sen runkoa (s. 56) Voit käyttää kameraa napauttamalla sen runkoa, kun [Tap Control] asetukseksi on valittu [On].

9 Osien nimet Kamerayksikkö Akkukotelon/kortin/liittimen kannen lukko...s LOCK-nuppi...s HDMI-mikroliitin...s Moniliitin...s. 15, 17, 53, 59 5 Akkukotelon/kortin/ liittimen kansi...s. 14, 15, 17, 53, 73 6 Akun lukitusnuppi...s Objektiivi...s Itselaukaisimen valo/ LED-valo...s. 36, 38 9 Salama...s Mikrofoni...s Kaiutin 12 Jalustan kiinnike

10 n-painike...s. 18, 20 2 GPS-antenni* 3 Näyttöruutu...s. 11, 20, 52, 63 4 Videotallennuspainike...s q-painike (vaihtaa kuvauksen ja katselun välillä)...s. 21, 23, 50 6 E-painike (kameraopas/ valikko-opas)...s m-painike...s. 4, 6 8 Laukaisin...s. 21, 63 9 Merkkivalo...s. 14, Zoomauspainikkeet...s. 22, Hihnanpidike...s Nuolipainikkeet...s. 4 INFO (tietonäytön vaihtaminen)...s. 23, 26 D (poista)...s. 25 A-painike (OK)...s. 4 * vain TG-810 Kameran hihnan kiinnitys Vedä hihna tiukalle, ettei se irtoa. 10

11 Näyttöruutu Kuvaustilan näyttö Shinjuku-ku, Tokyo, Japan 960hPa 0.0 0m WB ISO 00:34 DATE 4 14M NORM GPS Shinjuku-ku, Tokyo, Japan 960hPa 0.0 0m WB ISO 00:34 DATE 4 14M NORM GPS /100 F P P Akun teho...s. 18, 64 2 Sijaintitiedot* 1...s Kuvaustila...s. 20, 29 4 Salama...s. 35 Salama valmiustilassa/ salaman latautuminen...s Makro/supermakro/ S-makron LED-tila...s Itselaukaisin...s Valotuksen korjaus...s Valkotasapaino...s ISO...s Kuvaustapa...s Äänen tallennus (videokuva)...s Maailmankello...s Päiväysleima...s Suuntatiedot 15 GPS-kuvake* 1, * 2 16 Kuvan vakautus (valokuva)...s. 42 * 1 vain TG-810 * 2 Vilkkuu: Etsii GPS-signaalia Palaa: Vastaanottaa GPS-signaalin Harmaa: Ei voi vastaanottaa GPS-signaalia 17 Mittaus...s Shadow Adjustment -teknologia...s Pakkaussuhde (valokuvat)...s. 40, Kuvakoko (valokuvat)...s. 40, Korkeus/veden syvyys...s Ilmanpaine/ vedenpaine...s Kameran tärähtämisvaroitus 24 Muistiin mahtuva kuvamäärä (valokuvat)...s Käytettävä muisti...s Videotallennuskuvake...s Jäljellä oleva kuvausaika (video)...s Kuvakoko (video)...s. 40, Histogrammi...s AF-kohdistusmerkki...s Aukkoarvo...s Suljinaika...s

12 Katselutilan näyttö Vakionäyttö D 3D /30 4/ /02/26 00:00 11/02/26 00:00 Valokuva Video 00:12/00:34 00:12/00: Edistynyt näyttö D 10 4/ /1000 F Shinjuku-ku, Tokyo, 3D Japan 10 4/ NEWS/'-" 26 1/1000 F Shinjuku-ku, Tokyo, Japan 960hPa 11 WB ISO NEWS/'-" P 17 0m hPa WB 24 1/1000 F ISO P m ISO WB NORM 14M /1000P F ISO WB NORM 14M 19 NORM P M LE LE NORM 14M LE /02/26 00: /02/26 LE : /02/26 00: /02/26 00:00 1 Akun teho...s. 18, D-kuva...s Tulostusvaraus/ tulosteiden määrä...s. 61/s Suojaus...s Äänen lisäys...s. 43, 46 6 Ilmanpaine/ vedenpaine...s Käytettävä muisti...s Kuvan numero/kuvien kokonaismäärä (valokuvat)...s Äänenvoimakkuus...s. 24, Käytetty aika/jäljellä oleva kuvausaika (videokuva)...s Suuntatiedot 12 Histogrammi...s Suljinaika...s Aukkoarvo...s ISO...s Valotuksen korjaus...s Valkotasapaino...s Pakkaussuhde (valokuvat)...s. 40, 71 Kuvan laatu (videokuva)...s. 40, Kuvakoko...s. 40, 71, Tiedoston numero 21 Päivämäärä ja kellonaika...s. 18, Shadow Adjustment -teknologia...s Kuvaustila...s. 20, Korkeus/veden syvyys...s Leveys- ja pituusasteen näyttö* 26 Sijaintitiedot*...s. 58 * vain TG

13 Näytössä olevien tietojen sijoittaminen (vain TG-810) Latitude N123 56' 78'' Longitude E123 56' 78'' Barometer hPa Altitude/Water Depth m Date 2011/02/26 00:00 Shinjuku-ku, Tokyo, Japan Back MENU Updated 13 min ago Update GPS OK Leveysaste 2 Pituusaste 3 Ilmanpaine 4 Korkeus/veden syvyys 5 Päivämäärä ja kellonaika 6 Päivityksen tila 7 Elektroninen kompassi 8 Maamerkkitietojen sijainti 9 Maamerkin siirtokohdistin 10 Maamerkin nimi Näytön näyttäminen Pidä F painettuna, kunnes näyttö tulee esiin. Näyttö voidaan tuoda esiin myös painamalla E-painiketta, kun virta on katkaistu. Sijaintitietoa ei kuitenkaan voi muuttaa. Maamerkin valitseminen Paina FGH tai I. GPS-tietojen päivittäminen Paina A-painiketta. Jos päivitys epäonnistuu 120 minuutin kuluessa edellisestä päivityksestä, näytetään edelliset päivitystiedot. 13

14 Kameran valmisteleminen Akun asettaminen 1 Akkukotelon/kortin/liittimen kansi LOCK-nuppi Akkukotelon/kortin/ liittimen kannen lukko Pariston lukitusnuppi Aseta akku B-merkit kohti akun lukitusnuppia kuten yllä. Akun ulkokuoren vahingoittuminen (esim. naarmut) voi johtaa akun lämpenemiseen tai räjähtämiseen. Aseta akku kameraan liu uttamalla samalla akun lukitusnuppia nuolen suuntaan. Kun irrotat akkua tai korttia, muista sammuttaa kamera ennen akun/kortin/liittimen kannen avaamista. Muista kameraa käytettäessä sulkea ja lukita akun/ kortin/liittimen kannen lukko ja LOCK-nuppi. Vapauta akku liu uttamalla akun lukitusnuppia nuolen suuntaan, minkä jälkeen voit poistaa akun. Akun lataaminen ja asetusten tekeminen toimitetun CD:n avulla Lataa akku ja tee kameran asetukset toimitetun CD:n avulla liittämällä kamera tietokoneeseen. Käyttäjän rekisteröinti käyttämällä toimitettua CD:tä ja ib-tietokoneohjelmiston asennus on käytettävissä vain Windows-tietokoneissa. Kameran akkua voidaan ladata, kun kamera on liitetty tietokoneeseen. Merkkivalo palaa latauksen aikana ja sammuu, kun lataus on suoritettu. Lataaminen voi kestää jopa 3 tuntia. Jos merkkivalo ei syty, kameraa ei ole liitetty oikein tai akku, kamera, tietokone tai USB-kaapeli ei ehkä toimi oikein. 14

15 Suosittelemme, että käytetään tietokonetta, jossa on Windows XP (Service Pack 2 tai uudempi), Windows Vista tai Windows 7. Katso Akun lataus toimitetulla USB-verkkolaitteella (s. 17), jos halutaan käyttää eri tietokonetta tai ladata akku ilman tietokonetta. Windows 1 Aseta toimitettu CD-levy CD-ROM-asemaan. Windows XP Asennus-valintaikkuna tulee esiin. Windows Vista/Windows 7 Automaattinen käynnistys -valintaikkuna tulee esiin. Tuo Asennus-valintaikkuna esiin valitsemalla OLYMPUS Setup. 2 Seuraa tietokoneen näyttöön tulevia ohjeita. Jos kameran näytössä ei näy mitään, vaikka kamera on liitetty tietokoneeseen, akun varaustaso voi olla liian alhainen. Anna kameran olla liitettynä tietokoneeseen, kunnes akku on latautunut, ja irrota sitten kamera ja liitä se uudelleen. Kameran liittäminen Merkkivalo Akkukotelon/kortin/ liittimen kansi Moniliitin USB-kaapeli (toimitettu mukana) Tietokone (päällä ja käynnissä) Jos Asennus-valintaikkuna ei tule esiin, valitse Oma tietokone (Windows XP) tai Tietokone (Windows Vista/Windows 7) Käynnistä-valikosta. Avaa Olympus Setup -ikkuna napsauttamalla CD-ROM (Olympus Setup) -kuvaketta ja kaksoisnapsauta sitten Launcher.exe. Jos Käyttäjätilien valvonta -ikkuna tulee esiin, napsauta Kyllä tai Jatka. 3 Rekisteröi Olympus-tuotteesi. Napsauta Rekisteröinti-painiketta ja noudata näyttöön tulevia ohjeita. 15

16 4 Asenna OLYMPUS Viewer 2 ja ib-tietokoneohjelmisto. Tarkista järjestelmävaatimukset ennen asennuksen aloittamista. Napsauta OLYMPUS Viewer 2- tai OLYMPUS ib -painiketta ja asenna ohjelmisto näyttöön tulevien ohjeiden mukaisesti. OLYMPUS Viewer 2 Windows XP (Service Pack 2 tai Käyttöjärjestelmä uudempi)/windows Vista/Windows 7 Suoritin Pentium 4 1,3 GHz tai nopeampi Vähintään 1 Gt RAM (suositus vähintään 2 Gt) Vapaa tila Vähintään 1 Gt kiintolevyllä Vähintään pikseliä Näyttöasetukset Vähintään väriä (suositus: ) ib Windows XP (Service Pack 2 tai Käyttöjärjestelmä uudempi)/windows Vista/Windows 7 Pentium 4 1,3 GHz tai nopeampi Suoritin (Pentium D 3,0 GHz tai parempi vaaditaan videoita varten) Vähintään 512 Mt (suositus vähintään 1 Gt) RAM (Vähintään 1 Gt vaaditaan videoita varten suositus vähintään 2 Gt) Vapaa tila Vähintään 1 Gt kiintolevyllä Vähintään pikseliä Näyttöasetukset Vähintään väriä (suositus: ) Vähintään 64 Mt RAM-videomuistia, Grafiikka DirectX 9 tai uudempi * Tietoja ohjelmiston käytöstä on käytönaikaisessa ohjeessa. Macintosh 1 Aseta toimitettu CD-levy CD-ROM-asemaan. Kaksoisnapsauta työpöydällä olevaa CD (OLYMPUS Setup) -kuvaketta. Tuo Asennus-valintaikkuna esiin kaksoisnapsauttamalla Asennus-kuvaketta. 2 Asenna OLYMPUS Viewer 2. Tarkista järjestelmävaatimukset ennen asennuksen aloittamista. Napsauta OLYMPUS Viewer 2 -painiketta ja asenna ohjelmisto näyttöön tulevien ohjeiden mukaisesti. Voit rekisteröityä käyttäjäksi OLYMPUS Viewer 2 sovelluksen Help-toiminnon kohdasta Registration. 5 Asenna kameran käyttöopas. Napsauta Kameran käyttöohje -painiketta ja noudata näyttöön tulevia ohjeita. 16

17 OLYMPUS Viewer 2 Käyttöjärjestelmä Mac OS X v v10.6 Intel Core Solo/Duo 1,5 GHz tai Suoritin nopeampi Vähintään 1 Gt RAM (suositus vähintään 2 Gt) Vapaa tila Vähintään 1 Gt kiintolevyllä Vähintään pikseliä Näyttöasetukset Vähintään väriä (suositus: ) * Muita kieliä voidaan valita kielivalintaruudusta. Käytönaikaisessa ohjeessa on tietoja ohjelmiston käytöstä. 1 Esimerkki: virtajohdollinen USBverkkolaite Akkukotelon/kortin/ liittimen kansi 2 Moniliitin USB-kaapeli (toimitettu mukana) 3 Kopioi kameran käyttöopas. Avaa kameran käyttöoppaat sisältävä kansio napsauttamalla Camera Instruction Manual -painiketta. Kopioi omankielinen käyttöopas tietokoneeseen. Akun lataus toimitetulla USB-verkkolaitteella Toimitettu USB-verkkolaite (F-2AC) (jäljempänä USB-verkkolaite) on tarkoitettu käytettäväksi lataukseen ja toistoon. Varmista, että kuvausta ei käytetä, kun USB-verkkolaite on liitetty kameraan. 2 Pistorasia 3 1 Merkkivalo Palaa: latautuu Ei pala: latautunut Akku ei ole ladattu täyteen toimitushetkellä. Muista ladata akkua ennen käyttöä niin kauan, että merkkivalo sammuu (jopa 3 tuntia). Jos merkkivalo ei syty, USB-verkkolaitetta ei ole liitetty oikein kameraan, tai akku, kamera tai USB-verkkolaite voi olla vaurioitunut. 17

18 Lisätietoja akusta ja USB-verkkolaitteesta on kohdassa Akku ja USB-verkkolaite (s. 68). Kameran akku voidaan ladata, kun kamera on liitetty tietokoneeseen. Latausajat vaihtelevat tietokoneen suorituskyvyn mukaan. (Joissakin tapauksissa lataus voi kestää jopa 10 tuntia.) Milloin akku on ladattava Lataa paristo, kun alla oleva vikailmoitus tulee näyttöön. Vilkkuu punaisena Päivämäärän ja kellonajan asetusnäyttö tulee näkyviin, jos päivämäärää ja kellonaikaa ei ole asetettu. X Y M D Time : -- Y/M/D Cancel MENU Päivämäärän ja kellonajan asetusnäyttö 2 Valitse vuosi [Y]-kohtaan FG-painikkeella. X Y M D Time 00: M Näyttöruudun vasen yläkulma Battery Empty Vikailmoitus : -- Y/M/D Cancel MENU Päivämäärä, kellonaika, aikavyöhyke ja kieli Tässä asetettu päivämäärä ja kellonaika tallennetaan kuvatiedostojen nimiin, päivämäärätulosteisiin ja muihin tietoihin. Voit myös valita valikkojen ja näyttöruudun viestien kielen. 1 Kytke kamera päälle painamalla n-painiketta Tallenna [Y]-kohdan asetus painamalla I. X Y M D Time : -- Y/M/D Cancel MENU 4 Määritä [M] (kuukausi), [D] (päivä) ja [Time] (tunnit ja minuutit) ja [Y/M/D] (päivämääräjärjestys) vaiheiden 2 ja 3 mukaisesti painamalla FGHI- ja A-painikkeita. Jotta saat kellonajan asetettua tarkasti, paina A-painiketta aikamerkin 00 sekunnin kohdalla. Jos haluat muuttaa päivämäärää ja kellonaikaa, säädä asetusta valikossa. [X] (päivämäärä/ kellonaika) (s. 55)

19 5 Valitse [x]-aikavyöhyke painamalla HI ja paina sitten A-painiketta. Ota kesäaika ([Summer)] käyttöön tai pois käytöstä painamalla FG. 1 Kirjoitussuojauskytkin :00 Seoul Tokyo Summer Set OK Valittua aikavyöhykettä voidaan muuttaa valikoiden avulla. [World Time] (s. 55) Kun alue on asetettu, päivämäärä asetetaan kyseisen alueen mukaan GPS-tietojen perusteella. 6 Valitse kieli painamalla FGHI ja paina A-painiketta. Valittu kieli voidaan vaihtaa valikoiden avulla. [l] (s. 54) SD/SDHC/SDXC-muistikortin tai Eye-Fi-kortin (saatavana alan liikkeistä) asettaminen Käytä aina SD/SDHC/SDXC-muistikortteja tai Eye-Fi-kortteja tämän kameran kanssa. Älä käytä muita korttityyppejä. SD/SDHC/SDXC-muistikortin tai Eye-Fi-kortin (saatavana alan liikkeistä) käyttäminen (s. 69) Kamera voi ottaa ja tallentaa kuvia sisäiseen muistiinsa ilman SD/SDHC/SDXC-muistikorttia tai Eye-Fi-korttia. Seuraavan menettelyn kuvissa on SD-muistikortti. 2 Työnnä korttia suoraan, kunnes se lukittuu paikalleen. Älä kosketa kosketinosaa suoraan. 1 2 Sulje akun/kortin/liittimen kannen lukko ja LOCK-nuppi kunnolla. Muistiin mahtuva kuvamäärä (valokuvat)/yhtäjaksoinen tallennusaika (video) sisäistä muistia ja SD/SDHC/ SDXC-muistikortteja käytettäessä (s. 71, 72) SD/SDHC/SDXC-muistikortin ja Eye-Fikortin poistaminen Paina korttia, kunnes se napsahtaa ja tulee hieman ulos, ja poista sitten kortti. 19

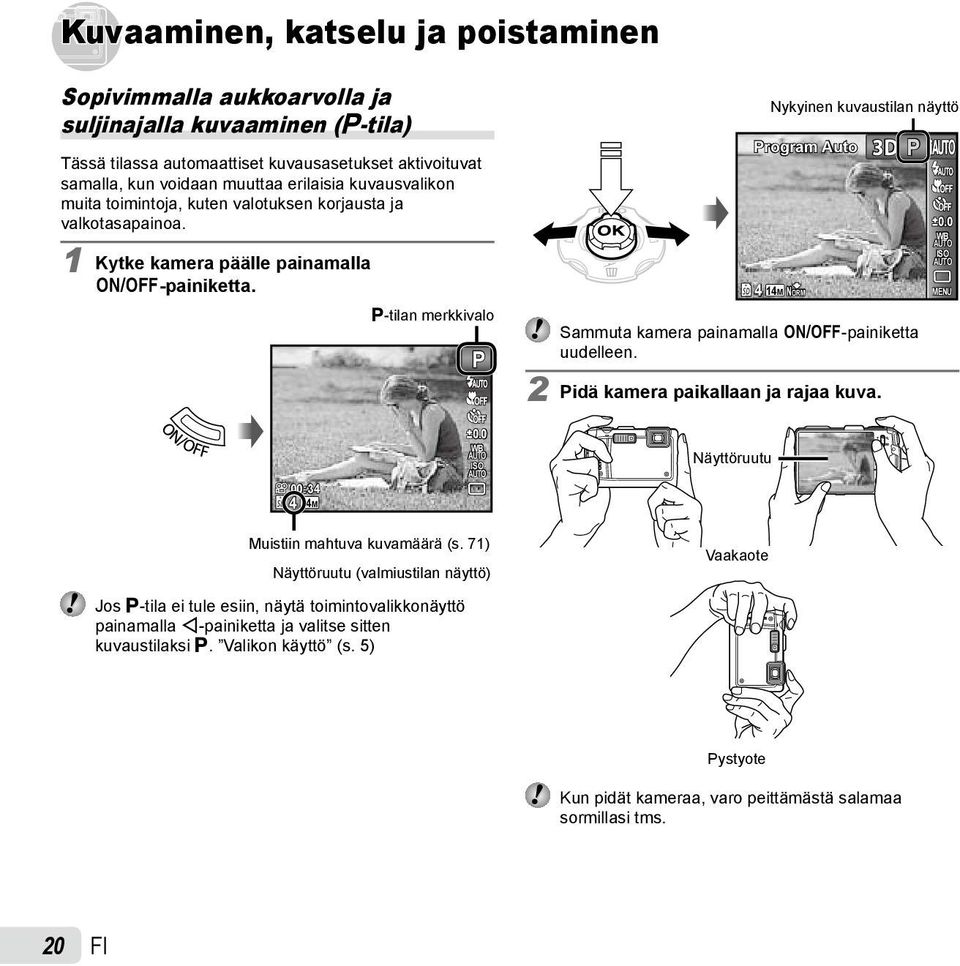

20 Kuvaaminen, katselu ja poistaminen Sopivimmalla aukkoarvolla ja suljinajalla kuvaaminen (P-tila) Tässä tilassa automaattiset kuvausasetukset aktivoituvat samalla, kun voidaan muuttaa erilaisia kuvausvalikon muita toimintoja, kuten valotuksen korjausta ja valkotasapainoa. 1 Kytke kamera päälle painamalla n-painiketta. P-tilan merkkivalo P 4 14M Nykyinen kuvaustilan näyttö Program Auto NORM 3D Sammuta kamera painamalla n-painiketta uudelleen. 2 Pidä kamera paikallaan ja rajaa kuva. P 0.0 WB ISO MENU 00: M 0.0 WB ISO Näyttöruutu Muistiin mahtuva kuvamäärä (s. 71) Näyttöruutu (valmiustilan näyttö) Jos P-tila ei tule esiin, näytä toimintovalikkonäyttö painamalla H-painiketta ja valitse sitten kuvaustilaksi P. Valikon käyttö (s. 5) Vaakaote Pystyote Kun pidät kameraa, varo peittämästä salamaa sormillasi tms. 20

21 3 Tarkenna kohteeseen painamalla laukaisin puoliväliin. Kun kamera tarkentaa kohteeseen, valotus lukitaan (suljinaika ja aukkoarvo ilmestyvät näyttöön) ja AF-kohdistusmerkki muuttuu vihreäksi. AF-kohdistusmerkki vilkkuu punaisena, jos kamera ei pystynyt tarkentamaan. Yritä tarkentaa uudelleen. AF-kohdistusmerkki P Videoiden kuvaus 1 Aloita tallennus painamalla videotallennuspainiketta. Yhtäjaksoinen tallennusaika (s. 72) Paina puoliväliin 1/400 F3.9 Suljinaika Aukkoarvo Tarkennus (s. 65) 4 Ota kuva painamalla laukaisin kokonaan alas ja varo, että kamera ei pääse tärähtämään. P 00:34 REC 00:12 Kuvausaika Palaa tallennettaessa punaisena Valitun kuvaustilan tehosteita voidaan käyttää videokuvauksen aikana (jos on valittu p-tila, W-tila, [Beauty] -tilassa tai [Fish Eye] tai [Sparkle] P-tilassa, kuvaukseen käytetään P-tilaa). Myös ääni tallennetaan. 2 Lopeta tallennus painamalla videotallennuspainiketta uudelleen. Paina pohjaan asti 1/400 F3.9 Kuvien tarkastelunäyttö Kuvien katseleminen kuvaamisen aikana Painamalla q-painiketta voit ottaa kuvien katselun käyttöön. Jos haluat jatkaa kuvaamista, paina q-painiketta tai paina laukaisin puoliväliin. 21

22 Zoomin käyttö Zoomauspainikkeita painamalla säädetään kuvausetäisyyttä. [On] valittu [Digital Zoom] -asetukseksi: Kuvakoko Zoomauspalkki Tele (T) -painikkeen painaminen Laajakulma (W)-painikkeen painaminen 14M Digitaalisen zoomin alue Zoomauspalkki P P Muut Kuva zoomattu ja rajattu. *1 Digitaalisen zoomin alue 0.0 WB ISO 00:34 00: M 4 14M Optinen zoom: 5 Digitaalinen zoom: 4 Suurempien kuvien ottaminen [Digital Zoom] Zoomaustyyppi ja -määrä voidaan tunnistaa zoomauspalkin ulkonäöstä. Näyttö vaihtelee kohdissa [Digital Zoom] (s. 42) ja [Image Size] (s. 40) tehtyjen valintojen mukaan. [Off] valittu [Digital Zoom] -asetukseksi: 0.0 WB ISO *1 Jos [Image Size] on pienempi kuin täysi tarkkuus, kun suurin optinen zoom on saavutettu, kamera muuttaa kuvan kokoa ja rajaa sen automaattisesti valitun [Image Size]-asetuksen mukaan ja siirtyy digitaalisen zoomin alueelle, jos [Digital Zoom] on [On]. Valokuvat, jotka on otettu zoomauspalkin näkyessä punaisena, voivat näyttää rakeisilta. Kuvaustietojen näytön vaihtaminen Näytössä olevia tietoja voidaan vaihtaa tilanteen mukaan esimerkiksi silloin, kun näyttö halutaan tyhjentää tai kuva halutaan sommitella tarkasti ristikkonäytön avulla. Kuvakoko Zoomauspalkki 14M Optisen zoomin alue Muut Kuva zoomattu ja rajattu. *1 22

23 1 Paina F (INFO). Näytössä olevat kuvaustiedot muuttuvat jokaisella painikkeen painalluksella alla olevassa järjestyksessä. Kuvaustilan näyttö (s. 11) Normaali P Kuvien katselu 1 Paina q-painiketta. Kuvien määrä/ Kuvien kokonaismäärä 4/30 00: M 0.0 WB ISO Ei tietoja P Yksityiskohtainen 00: M NORM P 0.0 WB ISO 2 Valitse kuva HI-painikkeella. Näyttää edellisen kuvan Katseltava kuva 11/02/26 00:00 Näyttää seuraavan kuvan Histogrammin lukeminen Jos huippu täyttää liian suuren osan kehystetystä alueesta, kuva näyttää pääosin valkoiselta. Jos huippu täyttää liian suuren osan kehystetystä alueesta, kuva näyttää pääosin mustalta. Vihreällä merkitty osa näyttää luminanssin jakautumisen näytön keskellä. Pikakelaa eteenpäin pitämällä I painettuna ja taaksepäin pitämällä H painettuna. Kuvien näyttökokoa voidaan muuttaa. Hakemistonäkymä ja lähikuvanäkymä (s. 25) 23

24 Äänitallennusten toisto Kun haluat toistaa kuvan mukana tallennetun äänen, valitse kuva ja paina A-painiketta.!-kuvake näkyy ääntä sisältävien kuvien päällä. Audiotoiston aikana Voit säätää äänenvoimakkuutta painamalla FG. Videoiden katselu Valitse video ja paina A-painiketta. Katselun keskeyttäminen ja käynnistäminen uudelleen Pikakelaus eteenpäin Pikakelaus taaksepäin Äänenvoimakkuuden säätö Keskeytä katselu painamalla A-painiketta. Tauon tai pikakelauksen eteen- tai taaksepäin aikana käynnistä toisto uudelleen painamalla A-painiketta. Pikakelaa eteenpäin painamalla I. Lisää pikakelausnopeutta painamalla I uudelleen. Kelaa takaisin painamalla H. Tallennuksen takaisinkelausnopeus lisääntyy aina, kun H-painiketta painetaan. Säädä äänenvoimakkuutta painamalla FG. Toiminnot, kun katselu on keskeytetty 4/30 Movie Play OK Video Toiminnot videon katselun aikana Käytetty aika/ Kokonaistallennusaika Katselun aikana 11/02/26 00:00 00:12/00:34 Haku Siirtyminen eteenja taaksepäin ruutu kerrallaan Katselun jatkaminen Tauon aikana 00:14/00:34 Paina F, kun haluat näyttää ensimmäisen ruudun, ja paina G, kun haluat näyttää viimeisen ruudun. Siirry yksi kuva eteen- tai taaksepäin painamalla I tai H. Siirry jatkuvasti eteentai taaksepäin pitämällä I tai H painettuna. Jatka katselua painamalla A-painiketta. Videon katselun pysäyttäminen Paina painiketta. 24

25 Kuvien poistaminen katselun aikana (yhden kuvan poistaminen) 1 Paina zoomauspainikkeita. 1 Hae poistettava kuva ja paina G (D). Erase Yhden kuvan näkymä Lähikuvanäkymä Erase Cancel 4/30 W 4/30 Cancel MENU Set OK 2 Valitse [Erase] painamalla FG ja paina A-painiketta. Jos haluat poistaa useita kuvia kerralla, katso Kuvien poistaminen [Erase] (s. 48). W 11/02/26 00:00 T Hakemistonäkymä T 11/02/26 00:00 Hakemistonäkymä ja lähikuvanäkymä 11/02/26 Hakemistonäkymässä voit valita haluamasi kuvan nopeasti. Lähikuvanäkymässä (jopa 10 suurennos) voit tarkastella kuvan yksityiskohtia. 2 4 W T Photo Surfing 11/02/ W ALL 2011/ 02/26 35ºN 139ºE Jos hakemistonäkymässä valitaan video, kuvasurffausta ei voida näyttää edes kääntämällä W-zoomauspainiketta. [Photo Surfing] (s. 45) 25

26 Kuvan valitseminen hakemistonäkymässä Valitse kuva painikkeella FGHI ja näytä valittu kuva yhden kuvan näkymässä painamalla A-painiketta. Kuvan vierittäminen lähikuvanäkymässä Voit liikkua katselualueella painikkeella FGHI. Kuvasurffauksen lopettaminen Valitse [ALL] painamalla FG ja paina A-painiketta. Kuvatietojen näytön vaihtaminen Näytössä olevat kuvaustietojen asetukset voidaan vaihtaa. 1 Paina F (INFO). Näytössä olevat kuvatiedot muuttuvat jokaisella painikkeen painalluksella alla olevassa järjestyksessä. Normaali 3D 10 4/30 Panoraamakuvien toisto [Auto]- tai [Manual]-toiminnolla yhdistettyjä kuvia voidaan vierittää katselua varten. Panoraamakuvien luominen (p-tila) (s. 31) 1 Valitse panoraamakuva katselun aikana. Kuvien katselu (s. 23) 2 Paina A-painiketta. 4/30 Replay OK 11/02/26 00:00 Ei tietoja 11/02/26 00:00 Yksityiskohtainen 3D 10 4/30 Shinjuku-ku, Tokyo, Japan NEWS/'-" 960hPa 0m 1/1000 F ISO WB P 100 NORM 14M LE /02/26 00:00 Histogrammin lukeminen (s. 23) Nykyinen katselualue Panoraamakuvan katselun hallinta Lähennä/Loitonna: Keskeytä toisto painamalla A-painiketta. Suurenna/pienennä sitten kuvaa painamalla zoomauspainiketta. 26

27 Katselusuunta: Keskeytä katselu painamalla A-painiketta. Vieritä sitten kuvaa painamalla FGHI haluamaasi suuntaan. Keskeytys: Paina A-painiketta. Aloita vieritys uudelleen: Paina A-painiketta. Pysäytä toisto: Paina m-painiketta. W-kuvien toisto Tällä kameralla otettuja 3D-kuvia voidaan katsella 3D-yhteensopivilla laitteilla, jotka on liitetty kameraan HDMI-kaapelilla (myydään erikseen). 3D-kuvien ottaminen (W-tila) (s. 33) Kun toistetaan 3D-kuvia, lue huolellisesti 3D-yhteensopivan laitteen käyttöohjeen varoitukset. 1 Liitä 3D-yhteensopiva laite ja kamera HDMI-kaapelilla. Tietoja liitäntä- ja asetustavasta on kohdassa Liitäntä HDMI-kaapelilla (s. 53) 2 Valitse [3D Show] painamalla FG ja paina A-painiketta. 3 Valitse katsottava 3D-kuva painamalla HI ja paina A-painiketta. Käynnistä diaesitys painamalla -painiketta. Voit pysäyttää diaesityksen painamalla - tai A-painiketta. 3D-kuvat muodostuvat JPEG-tiedostoista ja MP-tiedostoista. Jos jokin tiedosto poistetaan tietokoneesta, 3D-kuvien katselu ei välttämättä ole mahdollista. Valikko-oppaan käyttö Painikkeen E painaminen asetusvalikossa tuo esiin nykyisen kohteen kuvauksen. Valikon käyttö (s. 5) Kameraoppaan käyttö Kameraoppaan avulla voit etsiä tietoja kameran toiminnoista. 1 Paina E-painiketta valmistilan näytössä tai katselunäytössä. Search by purpose Search by situation Search for a solution Learn about the camera Search by keyword History Exit Set OK Slideshow MENU Set OK 27

28 Alivalikko 2 Etsi tarkoituksen mukaan Etsi ratkaisua Etsi tilannetta Tietoja kamerasta Etsi avainsanan mukaan Historia Käyttö Toimintoja tai toimintatapoja voidaan hakea. Ratkaisua voidaan etsiä, jos käytön aikana esiintyy ongelmia. Etsi kuvaus/katselutilanteesta. Kameran suositelluista toiminnoista peruskäyttömenetelmistä näytetään tietoja. Etsi kameran avainsanaa. Hakuja voidaan tehdä hakuhistoriasta. 2 Valitse haluamasi kohde painamalla FGHI ja paina A-painiketta. Search by purpose Search by situation Search by keyword Exit Search for a solution Learn about the camera History Set OK Hae haluttu sisältö noudattamalla näyttöön tulevia ohjeita. 28

29 Kuvaustilojen käyttö Kuvaustilan vaihtaminen Kuvaustila (P, M, s, P, p, W) voidaan vaihtaa toimintovalikosta. Valikon käyttö (s. 5) Toiminnon oletusasetukset on korostettu merkinnällä. Kuvaustilanteeseen sopivimman tilan käyttö (s-tila) 1 Aseta kuvaustilaksi s. Scene Mode Kuvaaminen automaattiasetuksilla (M-tila) Kamera valitsee automaattisesti optimaalisen kuvaustilan kuvaustilanteen mukaan. Tämä on täysin automaattinen tila, jossa käyttäjä voi ottaa kuvaustilanteeseen sopivan kuvan laukaisinta painamalla. M-tilassa eräitä kuvausvalikon asetuksia ei välttämättä voi valita. 1 Aseta kuvaustilaksi M. Kuvake vaihtuu kameran automaattisesti valitseman kuvausohjelman mukaan. 4 14M NORM 2 Siirry alivalikkoon painamalla G. Portrait MENU 4 14M NORM MENU 00: M Eräissä tapauksissa kamera ei välttämättä valitse haluttua kuvaustilaa. M-tilassa on eräitä asetusten rajoituksia. Jos kamera ei voi tunnistaa optimaalista tilaa, valitaan P-tila. 3 Valitse tila painikkeella HI ja tee asetus painamalla A. 00: M Valittua kuvausohjelmaa osoittava kuvake 29

30 s-tiloissa optimaaliset kuvausasetukset on ohjelmoitu valmiiksi tiettyjä kuvausohjelmia varten. Tästä syystä asetuksia ei joissakin tiloissa voi muuttaa. Asetus B Portrait/V Beauty/F Landscape/ G Night Scene *1 /M Night+Portrait/ C Sport/N Indoor/W Candle/ R Self Portrait/S Sunset *1 / X Fireworks *1 /V Cuisine/ d Documents/q Beach & Snow/ Snapshot/k Wide1/l Wide2/ H Macro/U Pet Mode Cat/ t Pet Mode Dog/a Snow Käyttö Kamera ottaa kuvan kuvausolosuhteita parhaiten vastaavia asetuksia käyttäen. *1 Jos kohde on tumma, kohinanpoisto aktivoituu automaattisesti. Se pidentää kuvausajan noin kaksinkertaiseksi, eikä sen aikana voi ottaa muita kuvia. Vedenalaisten kuvien ottaminen Valitse [ Snapshot], [k Wide1], [l Wide2] *1, [H Macro]. *1 Kun asetukseksi on valittu [l Wide2], tarkennusetäisyydeksi asetetaan automaattisesti noin 5,0 m. Tärkeitä tietoja vedenpitävyyteen ja iskunkestävyyteen liittyvistä ominaisuuksista (s. 72) Tarkennusetäisyyden lukitseminen vedenalaisia kuvia otettaessa (AF-lukitus) Kun [ Snapshot], [k Wide1] tai [H Macro] on valittu, paina A-painiketta. Jos haluat peruuttaa, paina painiketta A uudelleen, niin AF-lukitusmerkki poistuu. Kun haluat ottaa kuvia lemmikkisi naamasta, valitse ([U Pet Mode Cat]/ [t Pet Mode Dog]) Valitse painamalla HI joko [U] tai [t] ja aseta painamalla A. [Auto Release] valitaan automaattisesti, ja kun kohteen naama tunnistetaan, kuva otetaan automaattisesti. Jos haluat peruuttaa [Auto Release] -toiminnon, katso Itselaukaisimen käyttö (s. 36). Kuvaus erikoistehosteiden kanssa (P-tila) Jos haluat kuvaan lisää ilmettä, valitse haluamasi erikoistehoste. 1 Aseta kuvaustilaksi P. Magic Filter 2 Siirry alivalikkoon painamalla G. 0.0 WB 14M 4 NORM MENU Watercolor AF-lukitusmerkki AF LOCK WB 00: M 4 14M NORM MENU 30

31 3 Valitse haluamasi tehoste painikkeella HI ja tee asetus painamalla A. Panoraamakuvien luominen (p-tila) 1 Aseta kuvaustilaksi p. Panorama 3D 00: M 0.0 WB 0.0 WB Magic Filter Kuvaustila Valittua P-tilaa osoittava kuvake [ Pop Art \ Pin Hole ] Fish Drawing *1 ; Soft Focus : Punk X Sparkle Y Watercolor Asetus *1 Kaksi kuvaa tallennetaan: muuttamaton kuva ja kuva, johon on lisätty tehoste. P-tilassa optimaaliset kuvausasetukset on ohjelmoitu valmiiksi jokaista kuvaustehostetta varten. Tästä syystä eräitä asetuksia ei joissakin tiloissa voi muuttaa. 2M 4 NORM MENU 2 Siirry alivalikkoon painamalla G. 3 Valitse haluamasi tila painikkeella HI ja tee asetus painamalla A. Auto Alivalikko 1 Manual PC Käyttö Kamera ottaa kolme kuvaa ja yhdistää ne. Käyttäjän ei tarvitse tehdä muuta kuin rajata kuvat niin, että kohdistusmerkit ja osoittimet menevät päällekkäin, minkä jälkeen kamera vapauttaa sulkimen automaattisesti. Kamera ottaa kolme kuvaa ja yhdistää ne. Käyttäjä rajaa kuvan apuruudun avulla ja vapauttaa sulkimen manuaalisesti. Otetut kuvat yhdistetään panoraamakuvaksi PC-ohjelmiston avulla. Lisätietoja PC-ohjelmiston asennuksesta on kohdassa Akun lataaminen ja asetusten tekeminen toimitetun CD:n avulla (s. 14). 31

32 Kun asetuksena on [Auto] tai [Manual], [Image Size] (s. 40) on aina [2]. Tarkennus, valotus, zoomin asento (s. 22) ja valkotasapaino (s. 37) lukitaan ensimmäistä kuvaa otettaessa. Salamatilaksi (s. 35) asetetaan $ (Flash Off). Kuvien ottaminen [Auto]-asetuksella 1 Ota ensimmäinen kuva painamalla laukaisinta. 2 Siirrä kameraa hieman toisen kuvan suuntaan. Jos haluat poistua panoraamatoiminnosta tallentamatta kuvaa, paina -painiketta. Jos suljin ei vapaudu automaattisesti, kokeile asetusta [Manual] tai [PC]. Kuvien ottaminen [Manual]-asetuksella 1 Määritä painamalla HI, mihin reunaan seuraava kuva liitetään. Seuraavan ruudun yhdistämissuunta MANUAL Kohdistusmerkki Osoitin Cancel MENU Save OK Näyttö, kun kuvia yhdistetään vasemmalta oikealle Set OK 2 Ota ensimmäinen kuva painamalla laukaisinta. Liitosalueet 3 Siirrä kameraa hitaasti ja vakaasti, ja pysäytä liike, kun osoitin ja kohdistusmerkki ovat päällekkäin. Kamera vapauttaa sulkimen automaattisesti. MANUAL MANUAL kuva Cancel MENU Save OK 3 Rajaa seuraava kuva siten, että liitosalue 1 menee päällekkäin liitosalueen 2 kanssa. Cancel MENU Save OK Jos haluat yhdistää vain kaksi kuvaa, paina A-painiketta ennen kolmannen kuvan ottamista. 4 Toista vaihe 3 kolmannen kuvan ottamista varten. Kun kolmas kuva on otettu, kamera käsittelee kuvat automaattisesti ja näyttää yhdistetyn panoraamakuvan. 1 2 Cancel MENU 2. kuvan rajaus MANUAL Save OK 32

33 4 Ota seuraava kuva painamalla laukaisinta. Jos haluat yhdistää vain kaksi kuvaa, paina A-painiketta ennen kolmannen kuvan ottamista. 5 Ota kolmas kuva toistamalla vaiheet 3 ja 4. Kun kolmas kuva on otettu, kamera käsittelee kuvat automaattisesti ja näyttää yhdistetyn panoraamakuvan. Jos haluat poistua panoraamatoiminnosta tallentamatta kuvaa, paina -painiketta. Kuvien ottaminen [PC]-asetuksella 1 Valitse kuvien yhdistämissuunta painamalla FGHI. 2 Ota ensimmäinen kuva painamalla laukaisinta ja rajaa sen jälkeen toinen kuva. Ennen ensimmäistä kuvaa PC 3 Toista vaihetta 2, kunnes olet ottanut halutun määrän kuvia, ja paina A-painiketta tai -painiketta, kun olet valmis. Panoraamakuvauksessa on mahdollista ottaa enintään 10 kuvaa. PC-ohjelmiston ohje sisältää lisätietoja panoraamakuvien ottamisesta. 3D-kuvien ottaminen (W-tila) Tässä tilassa otetaan 3D-kuvia katseltaviksi 3D-yhteensopivissa näyttölaitteissa. 3D-tilassa otettuja kuvia ei voida näyttää 3D-muodossa tämän kameran näyttöruudussa. 1 Aseta kuvaustilaksi W. 3D Photo 3D P 0.0 Set OK 4 14M NORM MENU Ensimmäisen kuvan jälkeen PC 1 2 Exit MENU Ensimmäisen kuvan ottamisen jälkeen valkoisena näkyvä alue tulee uudelleen näkyviin panorointisuunnan vastakkaiselle puolelle. Rajaa seuraavat kuvat niin, että ne menevät limittäin näyttöruudussa näkyvän kuvan kanssa. 2 Siirry alivalikkoon painamalla G. 3 Valitse [Auto] tai [Manual] painamalla HI ja tee asetus painamalla A. Auto Alivalikko 1 Manual Kuvaus Kun ensimmäinen kuva on otettu, aseta kohde limittäin näyttöruudun kuvan kanssa. Seuraava kuva otetaan automaattisesti. Kun ensimmäinen kuva on otettu, siirrä kameraa niin, että kohde on limittäin näyttöruudun kuvan kanssa. Vapauta sitten suljin manuaalisesti. 33

34 Kohteen tai tilanteen mukaan (jos kameran ja kohteen välinen etäisyys on liian pieni), kohde ei välttämättä näytä kolmiulotteiselta. 3D-katselukulma vaihtelee kohteen yms. mukaan. Kuvien ottaminen [Auto]-asetuksella 1 Ota ensimmäinen kuva painamalla laukaisinta. 2 Aseta kohde limittäin näyttöruudussa himmeänä näkyvän kuvan kanssa. Kuva otetaan automaattisesti. Kuvien ottaminen [Manual]-asetuksella 1 Ota ensimmäinen kuva painamalla laukaisinta. 2 Aseta kohde limittäin näyttöruudussa himmeänä näkyvän kuvan kanssa ja valitse toisen kuvan sijainti. 3 Ota toinen kuva painamalla laukaisinta. Jos haluat poistua 3D-kuvaustilasta tallentamatta kuvaa, paina -painiketta. 34

35 Kuvaustoimintojen käyttö Valikon käyttö (s. 5) Salaman käyttö Salamatoiminnot voidaan valita kuvausolosuhteiden mukaan. 1 Valitse salamavaihtoehto kuvaustoimintovalikosta. Flash Auto P Vaihtoehtoja [Remote Control] ja [Slave] ei näytetä, kun [Remote Flash]-asetukseksi (s. 44) on valittu [Off]. Lähikuvien ottaminen (makrokuvaus) Tämän toiminnon avulla voit tarkentaa lähellä oleviin kohteisiin ja kuvata niitä. 1 Valitse makrovaihtoehto kuvaustoimintovalikosta. P 4 14M NORM 0.0 WB ISO MENU Off 0.0 WB ISO 4 14M NORM MENU 2 Valitse asetus painamalla HI ja aseta se A-painikkeella. Asetus Flash Auto Redeye Fill In Flash Off Kauko-ohjaus Slave Kuvaus Salama välähtää automaattisesti hämärässä tai vastavalossa. Lähetetään kuvissa esiintyvää punasilmäisyyttä vähentäviä esisalamia. Salama välähtää vallitsevasta valosta riippumatta. Salama ei välähdä. Lisätietoja on kohdassa Ulkoisen salaman käyttö (s. 44). 2 Valitse asetus painamalla HI ja aseta se A-painikkeella. Off Makro Asetus Super Macro *3 S-Macro LED *4 Kuvaus Makrotila on deaktivoitu. Lähin kuvausetäisyys on 20 cm *1 (50 cm *2 ) kohteesta. Lähin kuvausetäisyys on 3 cm kohteesta. Kohteisiin, jotka ovat 60 cm:n etäisyydellä tai kauempana, ei voi tarkentaa. LED-valo valaisee objektiivista 7 20 cm:n päässä olevan alueen, kun laukaisin painetaan puoliväliin. 35

36 *1 Kun zoom on suurimmassa laajakulma-asennossa (W). *2 Kun zoom on suurimmassa teleasennossa (T). *3 Zoomaussuhde asetetaan automaattisesti. *4 ISO-herkkyydeksi (s. 37) asetetaan automaattisesti [ISO Auto]. Salamaa (s. 35) ja zoomia (s. 22) ei voi asettaa, kun on valittu [a Super Macro] tai [N S Macro LED] (s. 35). Itselaukaisimen käyttö Kuva otetaan viiveellä, kun laukaisin painetaan kokonaan alas. 1 Valitse itselaukaisinvaihtoehto kuvaustoimintovalikosta. 4 14M NORM Y Off 2 P WB ISO MENU Asetus Auto Release *1 Kuvaus Kun lemmikki (kissa tai koira) kääntää päänsä kohti kameraa, sen naama tunnistetaan ja kuva otetaan automaattisesti. *1 [Auto Release] näkyy vain, kun -tilana on [U] tai [t]. Itselaukaisutila poistuu automaattisesti käytöstä yhden kuvan ottamisen jälkeen. Itselaukaisimen poistaminen käytöstä sen käynnistämisen jälkeen Paina painiketta. Kirkkauden säätö (Valotuksen korjaus) Kameran kuvaustilan (paitsi M) perusteella valitsemaa vakiokirkkautta (oikeaa valotusta) voidaan säätää kirkkaammaksi tai tummemmaksi halutun kuvaustuloksen saavuttamiseksi. 1 Valitse valotuksen korjausvaihtoehto kuvaustoimintovalikosta. 2 Valitse asetus painamalla HI ja aseta se A-painikkeella. Exposure Comp. 0.0 P Asetus Y Off Y 12 sec Y 2 sec Kuvaus Itselaukaisin ja [Auto Release] poistetaan käytöstä. Itselaukaisimen valo palaa noin 10 sekuntia ja vilkkuu sitten noin 2 sekuntia, minkä jälkeen kuva otetaan. Itselaukaisimen valo vilkkuu noin 2 sekuntia, minkä jälkeen kuva otetaan. 4 14M NORM WB ISO 2 Valitse haluamasi kirkkaus HI -painikkeella ja paina A-painiketta. MENU 36

37 Luonnollisten värien määrittäminen (valkotasapaino) Luonnollisempien värien saamiseksi valitse tilanteeseen sopiva valkotasapainovaihtoehto. 1 Valitse valkotasapainovaihtoehto kuvaustoimintovalikosta. ISO-herkkyyden valitseminen 1 Valitse ISO-asetusvaihtoehto kuvaustoimintovalikosta. P WB WB Auto P ISO ISO WB ISO ISO M NORM 0.0 WB ISO MENU 1/400 F3.9 2 Valitse asetus painamalla HI ja aseta se A-painikkeella. MENU 2 Valitse asetus painamalla HI ja aseta se A-painikkeella. WB Auto > Asetus Kuvaus Kamera säätää valkotasapainoa automaattisesti kuvaustilanteen mukaan. Soveltuu kuvaamiseen ulkona kirkkaalla ilmalla. Soveltuu kuvaamiseen ulkona pilvisellä ilmalla. Soveltuu kuvaamiseen hehkulampun valossa. Soveltuu kuvaamiseen valkoisen loisteputken valossa (esim. toimisto) Vedenalaista kuvausta varten. ISO Auto Asetus High ISO Auto Arvo Kuvaus Kamera säätää herkkyyttä automaattisesti kuvaustilanteen mukaan. Kamera käyttää [ISO Auto] -toimintoa suurempaa herkkyyttä liikkuvasta kohteesta tai kameran tärähtämisestä aiheutuvan epätarkkuuden minimoimiseksi. ISO-herkkyydeksi asetetaan valittu arvo. Hyvissä valaistusolosuhteissa voidaan ottaa teräviä kuvia, kun käytetään pieniä ISO-arvoja, vaikka pienemmät arvot vähentävät herkkyyttä. Suuret arvot parantavat herkkyyttä ja kuvia voidaan ottaa lyhyillä suljinajoilla myös hämärissä olosuhteissa. Suuri herkkyys kuitenkin lisää kuvissa esiintyvää kohinaa, minkä seurauksena kuvat saattavat näyttää rakeisilta. 37

38 Sarjakuvaus (Kuvaustapa) Kuvia otetaan peräkkäin, kun laukaisin pidetään painettuna. 1 Valitse kuvaustapavaihtoehto kuvaustoimintovalikosta. P LED-valon käyttö Pimeässä LED-valoa voidaan käyttää apuvalona esineiden valaisemiseen tai kuvien rajaamiseen. 1 Valitse [LED Illuminator]-asetukseksi (s. 57) [On]. 2 Pidä E painettuna, kunnes LED-valo syttyy. Jos suoritat jonkin toiminnon LED-valon palaessa, se palaa noin 90 sekunnin ajan. Sequential 14M 4 NORM 0.0 WB ISO MENU LED-valo o j *1 W Asetus Kuvaus Jokaisella laukaisimen painalluksella otetaan yksi kuva. Ota peräkkäisiä kuvia käyttämällä ensimmäisessä kuvassa asetettua tarkennusta ja kirkkautta (valotusta) ja valkotasapainoa. Kamera ottaa peräkkäisiä kuvia suuremmalla nopeudella kuin asetus [j]. *1 Kuvausnopeus vaihtelee asetuksen [Image Size/ Compression] mukaan (s. 40). Kun asetuksena on [j], salaman (s. 35) asetukseksi ei voi valita [Redeye]. Lisäksi kun asetuksena on [W], salaman asetuksena on [Flash Off]. Kun asetuksena on [W], [Image Size] voi olla enintään [3] ja ISO-herkkyyden asetuksena on [ISO Auto]. LED-valo sammuu noin 30 sekunnin kuluttua, jos mitään toimintoa ei suoriteta. Jos E-painiketta painetaan, kunnes LED-valo syttyy, se palaa 30 sekunnin ajan myös kameran virran ollessa katkaistuna. LED-valon sammuttaminen Paina E-painiketta, kunnes LED-valo sammuu. 38

39 Kuvaustoimintojen valikot Lisätietoja valikoiden käyttämisestä on kohdassa Asetusvalikko (s. 6). Toiminnon oletusasetukset on korostettu merkinnällä. Kuvaustoimintojen palauttaminen oletusasetusten mukaisiksi [Reset] I (Kuvausvalikko 1) Reset Yes No Alivalikko 2 Käyttö Palauttaa seuraavat valikkotoiminnot oletusasetusten mukaisiksi. Kuvaustila (s. 29) Salama (s. 35) Makro (s. 35) Itselaukaisin (s. 36) Valotuksen korjaus (s. 36) Valkotasapaino (s. 37) ISO (s. 37) Kuvaustapa (s. 38) Valikkotoiminnot [I, J, A] (s ) Nykyisiä asetuksia ei muuteta. 39

40 Lisätietoja valikoiden käyttämisestä on kohdassa Asetusvalikko (s. 6). Valokuvien kuvanlaadun valinta [Image Size/Compression] I (Kuvausvalikko 1) Image Size/Compression Alivalikko 1 Alivalikko 2 Käyttö Kuvakoko Pakkaussuhde 14M ( ) 8M ( ) 5M ( ) 3M ( ) 2M ( ) 1M ( ) Sopii kuvien tulostukseen A3-paperille. Sopii kuvien tulostukseen enintään A3-paperille. Sopii kuvien tulostukseen A4-paperille. Sopii kuvien tulostukseen enintään A4-paperille. Sopii kuvien tulostukseen A5-paperille. Sopii postikorttikokoisten kuvien tulostukseen. VGA ( ) Sopii kuvien katseluun televisiolla tai kuvien käyttämiseen sähköposteissa ja verkkosivuilla. 16:9G ( ) Sopii kuvien katseluun laajakuva-tv:ssä ja tulostukseen A3-kokoon. 16:9F ( ) Sopii kuvien katseluun laajakuva-tv:ssä ja tulostukseen A5-kokoon. Fine Korkealaatuinen kuvaaminen. Normaali Normaalilaatuinen kuvaaminen. Muistiin mahtuva kuvamäärä (valokuvat)/yhtäjaksoinen tallennusaika (video) sisäistä muistia ja SD/SDHC/SDXCmuistikortteja käytettäessä (s. 71, 72) Videokuvan laadun valinta [Image Size/Image Quality] A (Videovalikko) Image Size/Image Quality Alivalikko 1 Alivalikko 2 Käyttö Kuvakoko 720p VGA ( ) Valitse kuvan laatu kuvakoon ja kuvanopeuden mukaan. QVGA ( ) Kuvan laatu Fine/Normal Valitse [Fine], kun haluat kuvata paremmalla kuvan laadulla. Muistiin mahtuva kuvamäärä (valokuvat)/yhtäjaksoinen tallennusaika (video) sisäistä muistia ja SD/SDHC/SDXCmuistikortteja käytettäessä (s. 71, 72) Kun [Image Size]-asetuksena on [QVGA], [Image Quality] -asetuksena on [Fine]. 40

41 Lisätietoja valikoiden käyttämisestä on kohdassa Asetusvalikko (s. 6). Kohteen kirkastaminen vastavalossa [Shadow Adjust] I (Kuvausvalikko 1) Shadow Adjust Auto Off On Alivalikko 2 Käyttö Automaattisesti käytössä, kun yhteensopiva kuvaustila on valittu. Tehostetta ei käytetä. Kuvaa automaattisäädöllä, joka kirkastaa tummaksi muuttunutta aluetta. Jos valitaan [Auto] tai [On], [ESP/n] (s. 41) -asetukseksi valitaan automaattisesti [ESP]. Tarkennusalueen valitseminen [AF Mode] I (Kuvausvalikko 1) AF Mode Alivalikko 2 Käyttö Kamera tarkentaa automaattisesti. (Jos kasvot tunnistetaan, ne osoitetaan valkoisella ruudulla *1. Kun laukaisin painetaan puoliväliin Face/iESP ja kamera tarkentaa, ruutu muuttuu vihreäksi *2. Jos kasvoja ei tunnisteta, kamera valitsee kohteen ruudusta ja tarkentaa automaattisesti.) Kamera tarkentaa AF-kohdistusmerkin Spot sisällä olevaan kohteeseen. Kamera seuraa automaattisesti AF Tracking kohteen liikettä ja tarkentaa siihen jatkuvasti. *1 Joitakin kohteita kuvattaessa ruutua ei näy tai se tulee näyttöön vasta jonkin ajan kuluttua. *2 Jos kehys vilkkuu punaisena, kamera ei voi tarkentaa. Yritä tarkentaa kohteeseen uudelleen. Jatkuva tarkennus liikkuvaan kohteeseen (AF Tracking) 1 Pidä kamera paikallaan, kohdista AF-kohdistusmerkki kohteeseen ja paina A-painiketta. 2 Kun kamera tunnistaa kohteen, AF-kohdistusmerkki seura automaattisesti kohteen liikettä ja tarkentaa siihen jatkuvasti. 3 Voit peruuttaa seurannan painamalla A-painiketta. Kohteiden tai kuvausolosuhteiden mukaan kamera ei ehkä voi lukita tarkennusta tai seurata kohteen liikettä. Jos kamera ei voi seurata kohteen liikettä, AF-kohdistusmerkki muuttuu punaiseksi. Kirkkauden mittaustavan valitseminen [ESP/n] I (Kuvausvalikko 1) ESP/n ESP Alivalikko 2 5 (piste) Käyttö Pyrkii luomaan kirkkaudeltaan tasapainoisen kuvan (mittaa erikseen kirkkauden näyttöruudun keskustasta ja sitä ympäröivältä alueelta). Kuvaa keskellä olevan kohteen vastavalossa (mittaa kirkkauden näytön keskeltä). Kun asetuksena on [ESP], keskiosa voi näyttää tummalta kuvattaessa voimakkaaseen vastavaloon. 41

42 Optista zoomia suuremmilla suurennuksilla kuvaaminen [Digital Zoom] Off On I (Kuvausvalikko 1) Digital Zoom Alivalikko 2 Lisätietoja valikoiden käyttämisestä on kohdassa Asetusvalikko (s. 6). Käyttö Poista digitaalinen zoom käytöstä. Ota digitaalinen zoom käyttöön. [Digital Zoom] ei ole käytettävissä, jos on valittu [a Super Macro] tai [N S Macro LED] (s. 35). Valittu [Digital Zoom] -vaihtoehto vaikuttaa zoomauspalkin ulkoasuun. Suurempien kuvien ottaminen (s. 22) Kameran tärähtämisen aiheuttaman epätarkkuuden vähentäminen [Image Stabilizer] (valokuvat)/ [IS Movie Mode] (videot) J (Kuvausvalikko 2) Image Stabilizer (valokuvat)/ A (Videovalikko) IS Movie Mode (videot) Off On Alivalikko 2 Käyttö Kuvan vakautus on pois käytöstä. Suosittelemme tämän asetuksen käyttöä, kun kamera on kiinnitetty jalustalle tai muulle vakaalle pinnalle. Kuvan vakautus on käytössä. [Image Stabilizer] (valokuvat) -asetuksen oletusasetus on [On] ja [IS Movie Mode] (video) -asetuksen oletusasetus on [Off]. Kameran sisältä voi kuulua ääntä laukaisinta painettaessa, kun [Image Stabilizer] (valokuvat) asetuksena on [On]. Kuvat eivät ehkä vakaudu, jos kamera tärähtää voimakkaasti. Kun suljinaika on erittäin pitkä, kuten yökuvia otettaessa, [Image Stabilizer] (valokuvat) ei ehkä toimi yhtä tehokkaasti. Kun kuvataan [IS Movie Mode] (videot) -asetuksella [On], kuvaa suurennetaan hieman ennen tallennusta. Kuvan katsominen heti kuvan ottamisen jälkeen [Rec View] J (Kuvausvalikko 2) Rec View Off On Alivalikko 2 Käyttö Tallennettava kuva ei ilmesty näyttöön. Tämän toiminnon avulla käyttäjä voi valmistautua ottamaan seuraavan kuvan ja samalla seurata kohdetta näyttöruudussa kuvan ottamisen jälkeen. Tallennettava kuva näkyy näytössä. Tämän toiminnon avulla käyttäjä voi tarkistaa juuri otetun kuvan nopeasti. Kameralla pystyasennossa kuvattujen kuvien automaattinen kääntäminen katselun aikana [Pic Orientation] J (Kuvausvalikko 2) Pic Orientation Kuvauksen aikana katseluvalikon asetus [y] (s. 48) asetetaan automaattisesti. Tämä toiminto ei välttämättä toimi oikein, jos kamera osoittaa ylös- tai alaspäin kuvauksen aikana. 42
