1 Muuntajan läpivientieristimet, tyyppi GOB Asennus- ja huolto-ohje

2 Tätä asiakirjaa ei saa kopioida ilman kirjallista lupaamme ja sen sisältöä ei saa luovuttaa kolmannelle osapuolelle eikä käyttää mihinkään luvattomaan tarkoitukseen. Kiellon rikkominen johtaa syytteeseen.

3 Turvaohjeita Pidä tämä ohje niiden saatavilla, jotka ovat vastuussa läpivientieristimen asennuksesta, huollosta ja käytöstä. Läpiviennin asentamiseen, käyttöön ja huoltoon liittyy lukuisia mahdollisia vaaratekijöitä, joita ovat mm. seuraavat: Suuret paineet Hengenvaaralliset jännitteet Liikkuvat työkoneet Raskaat kappaleet Liukastuminen, kompastuminen tai putoaminen Tällaisten laitteiden kanssa työskentelyä varten täytyy olla erityiset menettelytapaohjeet ja niitä on noudatettava. Ohjeista piittaamattomuus voi aiheuttaa ihmisen vammautumisen monin tavoin tai kuoleman ja/tai tuotteen tai omaisuuden tuhoutumisen. Lisäksi henkilöstön, joka asentaa, käyttää tai huoltaa ja/tai poistaa käytöstä tällaisia laitteita, täytyy noudattaa kaikkia asiaankuuluvia menettelytapoja kuten alueellisia ja paikallisia ohjeita ja määräyksiä, turvallisia työtapoja ja hyvää asiantuntemusta. Vaaratilanteet luokitellaan tässä ohjeessa kahteen luokkaan sen mukaan mitä ne voivat aiheuttaa seuraavasti: 1. Ihmisen vammautuminen tai kuolema 2. Tuotteen tai omaisuuden tuhoutuminen (sisältäen läpiviennin tai muun omaisuuden tuhoutumisen ja läpiviennin käyttöiän lyhenemisen). Varo-ohjeet on tarkoitettu pelastushenkilökunnalle, jonka kuuluu huolehtia vahingoittuneista tai kuolleista ihmisistä ja omaisuusvahingon rajoittamisesta. Heidän täytyy sisäistää ohjetekstit ennen vaihetta, jolloin tilanne on käsillä. Vaaratilanteet on otsikoitu kolmella eri tavalla riippuen vahingon vakavuustasosta, jotka on määritelty seuraavasti: HENGENVAARA Äkkinäinen vahinko, jonka seurauksena on erilaisia henkilövahinkoja, kuolema tai omaisuuden tuhoutumista. VAROITUS Vahinko tai varomaton menettely, jonka seurauksena saattaa olla erilaisia henkilövahinkoja, kuolema tai omaisuuden tuhoutumista. HUOMAUTUS: Vahinko tai varomaton menettely, jonka seurauksena saattaa vähäinen henkilö- tai omaisuusvahinko.

4 fi, Rev. 7

5 Sisältö 1 Kuvaus Rakenne Vaakasuoraan asennettavien läpivientien rakenne Käyttöolosuhteet Mekaaninen kuormitus Varaosat 11 2 Kokoonpano Työkalut Voiteluaineet Kuljetus ja käsittely Nosto laatikosta Asennus Sisäinen liitin / Säikeinen kaapeli Kiinteä tankojohdin Läpiviennin asennus vaakasuoraan Ulkoisen liittimen asennus Laipan maadoitus Odotusaika ennen jännitteen kytkemistä Suositeltavat kokeet ennen jännitteen kytkemistä Tiiveyskoe muuntajan ja läpiviennin laipan välille Läpiviennin ulkoisen liittimen tiiveyskoe Kapasitanssin ja tan δ mittaukset Ylimenoresistanssin tarkistus 20 3 Huolto Suositeltavat huolto- ja tarkistustoimenpiteet Eristimen pinnan puhdistus Kapasitanssin ja tan δ mittaukset Paikallisten ylikuumenemisten tarkistus liitoksista termokuvauksella (infrapunakamera) Vuototarkistus Öljytason tarkistus ja säätö Vaakasuoraan asennetun läpiviennin poisottaminen Käytöstä poisto käyttöiän loputtua fi, Rev. 7 5

6 1 Kuvaus 1 Kuvaus Rakenne Läpivientien tyyppiä GOB rakenne ja mitat on annettu dokumentissa Technical Guide, 1ZSE Rakenneperiaate on esitetty myös kuvissa 1a-e. Läpivienneissä, joiden öljymäärä on suhteellisen pieni, eristimen yläpäässä oleva paisuntatila on riittävä. Läpivientien, joiden öljymäärä on suurempi, paisuntatilaa on lisätty yläpäähän asennetulla kammiolla kuvan 1b mukaisesti. Vaihtoehtoisena rakenteena läpivienti on myös saatavissa prismalasityyppisellä öljytason tarkistusikkunalla varustettuna kuvan 1c mukaisesti. GOB läpivienneissä on kuvan 2 mukainen mittausulosotto, jota voidaan käyttää läpiviennin eristyksen tarkistukseen kapasitanssin ja häviökertoimen mittauksen avulla. Ulosotto on normaalisti maadoitettu jousikoskettimen avulla. Mittauskaapeli pitää kytkeä kuvan 3 mukaisen adapterin A avulla. Kiinteän mittauspiirin kytkemistä varten on saatavissa kuvan 4 mukainen adapteri, tuotenumero A. Kuva 1. Rakenneperiaate. 1) Ulkoinen liitintappi 2) Öljyntäyttöreiät suljettuna M8 tulpalla, lautasaluslaatalla ja tiivisteellä A 3) Öljy 4) Paisuntatila 5) Prismalasi a) GOB b) GOB ) Tiiviste a) GOB O-rengas 49,5 x b) GOB 750 O-rengas 34,2 x ) Ilmapuolen posliinieristin 8) Mittausulosotto, A 9) Asennuslaippa 10) Kondensaattoriosa 11) Eristetty purkaussuoja 12) Laipan jatke 13) Öljypuolen posliinieristin Kuva 1a gob_0001 Kuva 1b Kuva 1c fi, Rev. 7

7 1 Kuvaus Kuva 1d. Aikaisempi sulkutulpan rakenne A. 1) Kuusiokoloruuvi, ) Tiiviste, ) Lautasjousialuslaatta, Kuva 1e. Uusi sulkutulpan rakenne A. 1) Laipallinen pultti DIN 6921, ) Tiiviste, Kuva 2a. Uusi mittausulosotto A (ei itsemaadoittuva) 1) Läpivienti mittausulosotolle 2) Lautasjousi 3) Painemutteri 4) Kansi B ja O-rengas ) Kosketinnasta, 4 mm 6) O-rengas 7) O-rengas 8) Kaapeli 2 gob_0015 Kuva 2b. Aikaisempi mittausulosotto A (itsemaadoittuva) 1) Hattumutteri, ) Tiiviste, ) Jousikuormitteinen maadoituskosketin 4) Läpivienti, A 5) Asennuslaippa 6) Uloin kerros tai kondensaattoriosa 7) Kierreholkki, , 5/8" UNC gob_ fi, Rev. 7 7

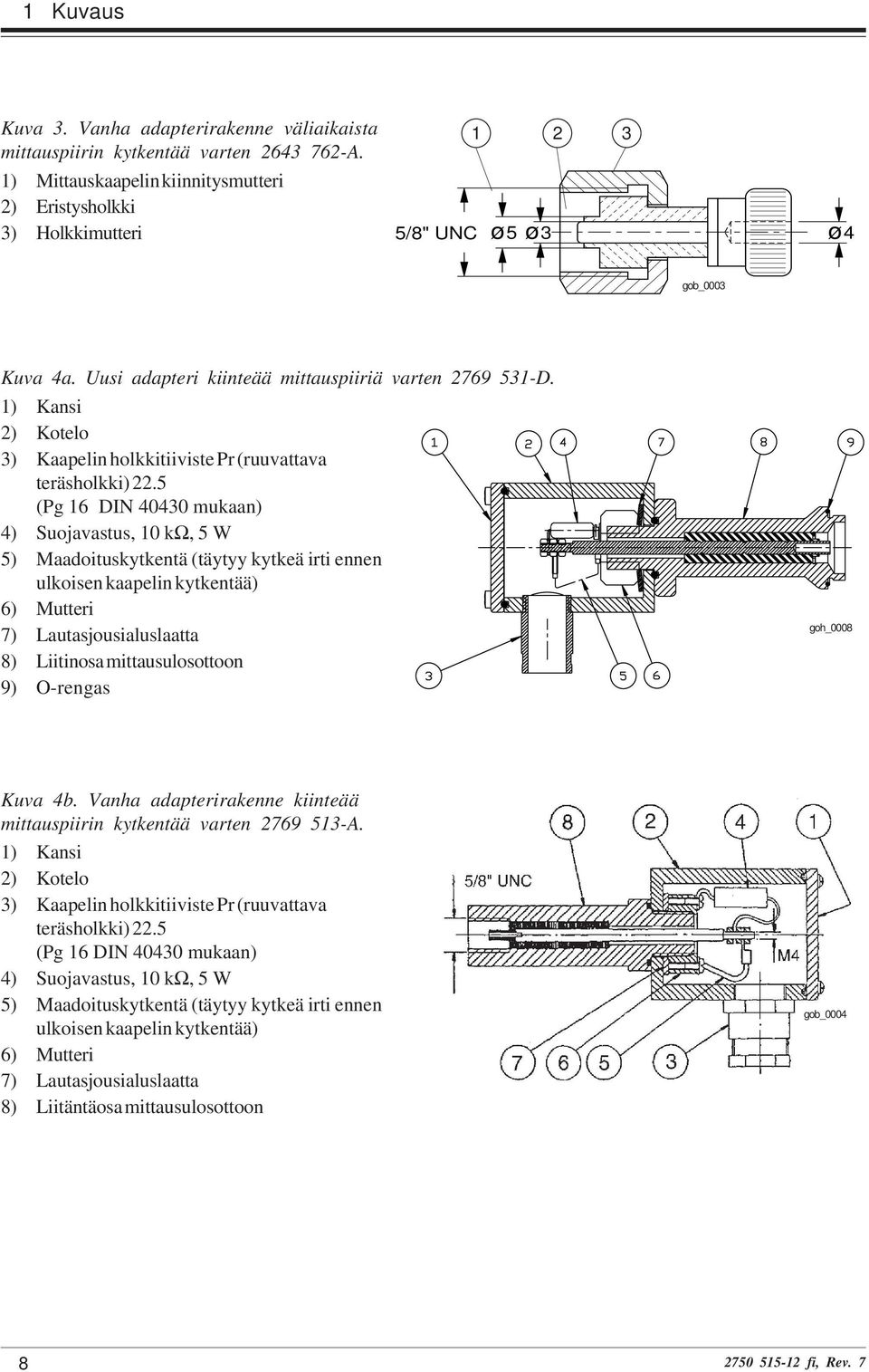

8 1 Kuvaus Kuva 3. Vanha adapterirakenne väliaikaista mittauspiirin kytkentää varten A ) Mittauskaapelin kiinnitysmutteri 2) Eristysholkki 3) Holkkimutteri 5/8" UNC ø5 ø3 ø4 gob_0003 Kuva 4a. Uusi adapteri kiinteää mittauspiiriä varten D. 1) Kansi 2) Kotelo 3) Kaapelin holkkitiiviste Pr (ruuvattava teräsholkki) 22.5 (Pg 16 DIN mukaan) 4) Suojavastus, 10 kω, 5 W 5) Maadoituskytkentä (täytyy kytkeä irti ennen ulkoisen kaapelin kytkentää) 6) Mutteri 7) Lautasjousialuslaatta 8) Liitinosa mittausulosottoon 9) O-rengas goh_0008 Kuva 4b. Vanha adapterirakenne kiinteää mittauspiirin kytkentää varten A. 1) Kansi 2) Kotelo 3) Kaapelin holkkitiiviste Pr (ruuvattava teräsholkki) 22.5 (Pg 16 DIN mukaan) 4) Suojavastus, 10 kω, 5 W 5) Maadoituskytkentä (täytyy kytkeä irti ennen ulkoisen kaapelin kytkentää) 6) Mutteri 7) Lautasjousialuslaatta 8) Liitäntäosa mittausulosottoon gob_ fi, Rev. 7

9 1 Kuvaus Vaakasuoraan asennettavien läpivientien rakenne Jos läpivienti tullaan asentamaan vaakasuoraan asentoon, siitä täytyy olla selvä maininta tilauksessa. Läpivienti toimitetaan tällöin varustettuna laipalla, jossa on reikä öljypuolella. Tämän reiän kautta syntyy yhteys läpiennin ja muuntajan öljyjärjestelmien välille. Kun vaakasuoraan asennetut läpiviennit täytyy täyttää täysin öljyllä, pääsee tämän reiän kautta läpiviennin öljyn paine tasoittumaan lämpötilan vaihtelun aiheuttaman öljyn tilavuuden vaihdellessa. Toimitettaessa reikä on peitetty lattakumisella tiivisteellä ja teräslaatalla alla olevassa kuvassa esitetyllä tavalla. Tämä järjestely varmistaa sen, että reikä avautuu ennen läpiviennin asennusta. On tärkeää tarkistaa, ettei muuntajan laipan päällä oleva tiiviste peitä tätä reikää käytössä. Reikä sijaitsee kahden asennusreiän välissä ja mitan B etäisyydellä laipan reunasta. Taulukko 1. Tyyppi GOB 250/ / / / / / / / / / Mitta B Kuva. 1g. gob_0013 gob_0012 Kuva 1f. Asennusperiaate - vaakasuoraan asennettu läpivienti fi, Rev. 7 9

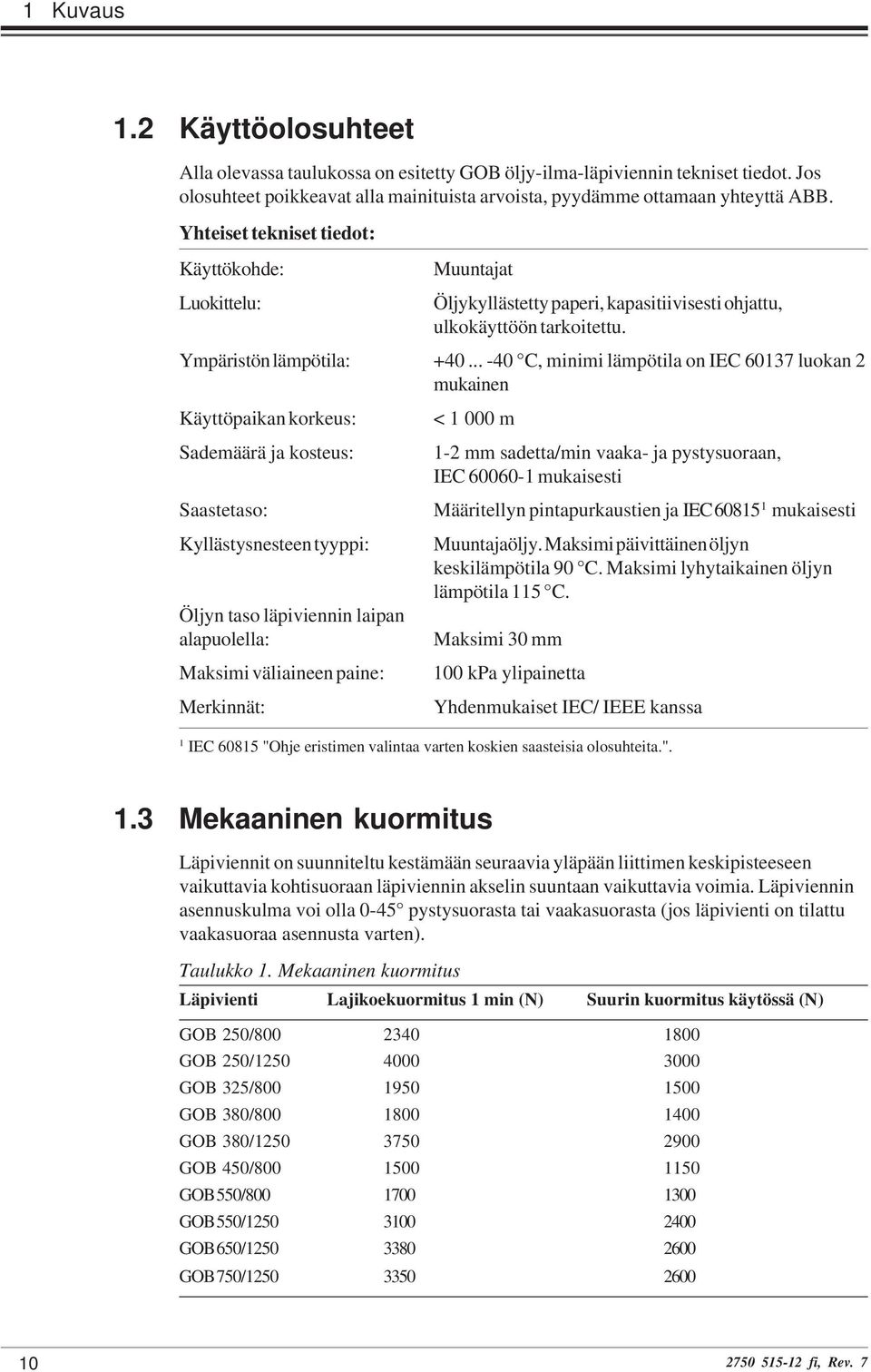

10 1 Kuvaus 1.2 Käyttöolosuhteet Alla olevassa taulukossa on esitetty GOB öljy-ilma-läpiviennin tekniset tiedot. Jos olosuhteet poikkeavat alla mainituista arvoista, pyydämme ottamaan yhteyttä ABB. Yhteiset tekniset tiedot: Käyttökohde: Luokittelu: Muuntajat Öljykyllästetty paperi, kapasitiivisesti ohjattu, ulkokäyttöön tarkoitettu. Ympäristön lämpötila: C, minimi lämpötila on IEC luokan 2 mukainen Käyttöpaikan korkeus: Sademäärä ja kosteus: Saastetaso: Kyllästysnesteen tyyppi: Öljyn taso läpiviennin laipan alapuolella: Maksimi väliaineen paine: Merkinnät: < m 1-2 mm sadetta/min vaaka- ja pystysuoraan, IEC mukaisesti Määritellyn pintapurkaustien ja IEC mukaisesti Muuntajaöljy. Maksimi päivittäinen öljyn keskilämpötila 90 C. Maksimi lyhytaikainen öljyn lämpötila 115 C. Maksimi 30 mm 100 kpa ylipainetta Yhdenmukaiset IEC/ IEEE kanssa 1 IEC "Ohje eristimen valintaa varten koskien saasteisia olosuhteita.". 1.3 Mekaaninen kuormitus Läpiviennit on suunniteltu kestämään seuraavia yläpään liittimen keskipisteeseen vaikuttavia kohtisuoraan läpiviennin akselin suuntaan vaikuttavia voimia. Läpiviennin asennuskulma voi olla 0-45 pystysuorasta tai vaakasuorasta (jos läpivienti on tilattu vaakasuoraa asennusta varten). Taulukko 1. Mekaaninen kuormitus Läpivienti Lajikoekuormitus 1 min (N) Suurin kuormitus käytössä (N) GOB 250/ GOB 250/ GOB 325/ GOB 380/ GOB 380/ GOB 450/ GOB 550/ GOB 550/ GOB 650/ GOB 750/ fi, Rev. 7

11 1 Kuvaus 1.4 Varaosat Tapauksessa, jossa läpivienti vaurioituu vakavasti, suosittelemme, että se lähetetään ABB mahdollista korjausta ja uudelleen koestusta varten. Tietyt osat (Kuvat 1, 2, 7, 8 ja 9), jotka voivat vahingoittua tai hävitä kuljetuksessa tai asennettaessa, voidaan tilata ABB. 2 Kokoonpano 2.1 Työkalut Pehmeitä rakseja Ruuvattava nostosilmukka M 12 (DIN 580) vinoon asennusta varten, Läpivetonaru, jonka päässä on M8 kara, A Kuusiokantaruuveille soveltuva momenttiavain, avainväli 16 mm (M10) ja säädettävissä 66 mm asti. 6 mm kuusiokoloruuveille sopiva avain (Mittausulosoton hattumutteria varten) 2.2 Voiteluaineet Vedetöntä vaseliinia, Mobilgrease 28 tai muuta muuntajaöljylle haitatonta rasvaa, sellaisten ruuvien voiteluun, jotka tulevat kosketuksiin muuntajaöljyn kanssa. Mobilgrease 28 tai muuta sopivaa rasvaa maadoitusruuvin ja ulkoisen liittimen O-rengastiivisteen voiteluun ja suojaukseen. Molykote 1000 tai muuta sopivaa seosta ruuvien voiteluun, jotka tekevät ulkoisen liittimen kontaktin ja tiivistää sen. 2.3 Kuljetus ja käsittely HUOMAUTUS: Läpivienti voi olla kuljetettaessa ja varastoitaessa enintään 6 kuukautta vaakasuorassa. Jos varastointiaika on pitempi kuin 6 kuukautta, on suositeltavaa nostaa läpivienti pystyasentoon siten, että yläpää on ylöspäin. Pidä läpiviennit kuivina ja puhtaina ja suojaa ne mekaanisilta vaurioilta. Suojaa läpivienti tunkeutuvalta vedeltä ulkona varastoitaessa. Tämä tarkoittaa tällöin sitä, että varastoalue ei saa vettyä eikä liettyä voimakkaan sateen aikana. Suojaa laatikko vesisateelta ja lumelta suojapeitteellä tai katoksella. Vastaanottaessasi läpivienti tarkasta se huolellisesti, ettei siinä ole kuljetusvaurioita. Ota huomioon, että läpivienti on ollut sitä rutiinikoestettaessa öljyssä ja siten öljyä on voinut jäädä hiukan jäljelle, erityisesti kondensaattoriosan ja laipan välissä olevaan kapeaan rakoon. Läpiviennit toimitetaan normaalisti ABB laatikoissa, joihin ne on tuettu palikoilla ja kuitulevyillä. Laatikkoihin on merkitty "Top End" ( yläpää) fi, Rev. 7 11

12 2 Kokoonpano 2.4 Nosto laatikosta VAROITUS Käytä läpiviennin nostoon laatikosta kahta puhdasta raksia kuten alla olevassa kuvassa on esitetty. Tue läpivientiä samoista pisteistä kuin laatikossa, jos sijoitat sen maahan tai laita tuet laipan ja matallisen yläosan alle. Kevyitä läpivientejä voidaan käsitellä käsin. F Kuva 5. Nosto laatikosta gob_ Asennus HUOMAUTUS: Vaakasuoraan asennettavat läpiviennit täytyy tilata erityisesti sitä varten ja asentaa kohdan mukaisesti. Jos lisämääräyksiä ei noudateta, läpivienti voi vaurioitua. VAROITUS Kevyitä läpivientejä voidaan käsitellä käsin. Käytä raskaampia läpivientejä nostaessasi apuna nostotyökalua, katso kohta 2.1 Työkalut. Nosta läpivienti pystysuoraan tai tiettyyn kulmaan alla olevien kuvien mukaisesti. Käytä pehmeää alustaa läpiviennin alapään alla, esim. kumimattoa. Läpiviennin paino on leimattu arvokilpeen. Puhdista ja tarkasta huolellisesti läpiviennin öljynpuoleinen pää ja keskireiän sisäpuoli ennen asennusta muuntajaan. Nostoraksin pujotus F Pehmeä raksi F gob_0010 Pehmeä raksi Nostosilmukka Pehmeä alusta Pehmeä alusta gob_0011 gob_0011 Kuva 6. Asennus fi, Rev. 7

13 2 Kokoonpano Sisäinen liitin / Säikeinen kaapeli HUOMAUTUS: Johtimen asennuksen täytyy tapahtua alla olevan työjärjestyksen mukaan. Kosketinpinnat täytyy puhdistaa. Juotettujen liittimien oksidi poistetaan harjaamalla. 1. Vedä säikeinen kaapeli suoraksi juotetun tai puristetun sisäisen liittimen kanssa, joka on normaalisti kiinnitettynä kansilevyyn. Vältä tekemästä mutkia. 2. Pudota läpivetonaru läpiviennin keskireiän läpi. 3. Nosta läpivienti asennusaukon yläpuolelle. 4. Kiinnitä M8 kara säikeisen kaapelin päässä olevaan sisäiseen liittimeen. Laske läpivienti muuntajan sisälle ohjaten samalla säikeistä kaapelia pitämällä vetonarua tiukalla. 5. Kiinnitä läpivienti kanteen. Momentti M12:sta 50 ±5 Nm, 1/2" UNC:lle 55 ±5 Nm. 6. Lukitse sisäinen liitin lukitussokalla kuvan 7 mukaisesti.. 7. Löysää vetonarua varovasti niin, että johdin jää lukitussokan varaan. 8. Poista vetonaru. 9. Toimi välittömästi kohdan 2.6 Ulkoisen liittimen asennus, mukaisesti Nm M8 Voitele vaseliinilla tai vastaavalla aineella Voitele O-rengas gob_0005 Kuva 7. Ulkoinen ja sisäinen liitintappi 1) Ulkoinen liitin 2) Sisäinen liitin 3) O-rengas 800 A: ; 39,2 x A: ; 59,2 x 3 4) Lukitussokka 800 A: A 1250 A: B 5) Avaintasojen 800 A: 55 mm välimatka 1250 A: 66 mm fi, Rev. 7 13

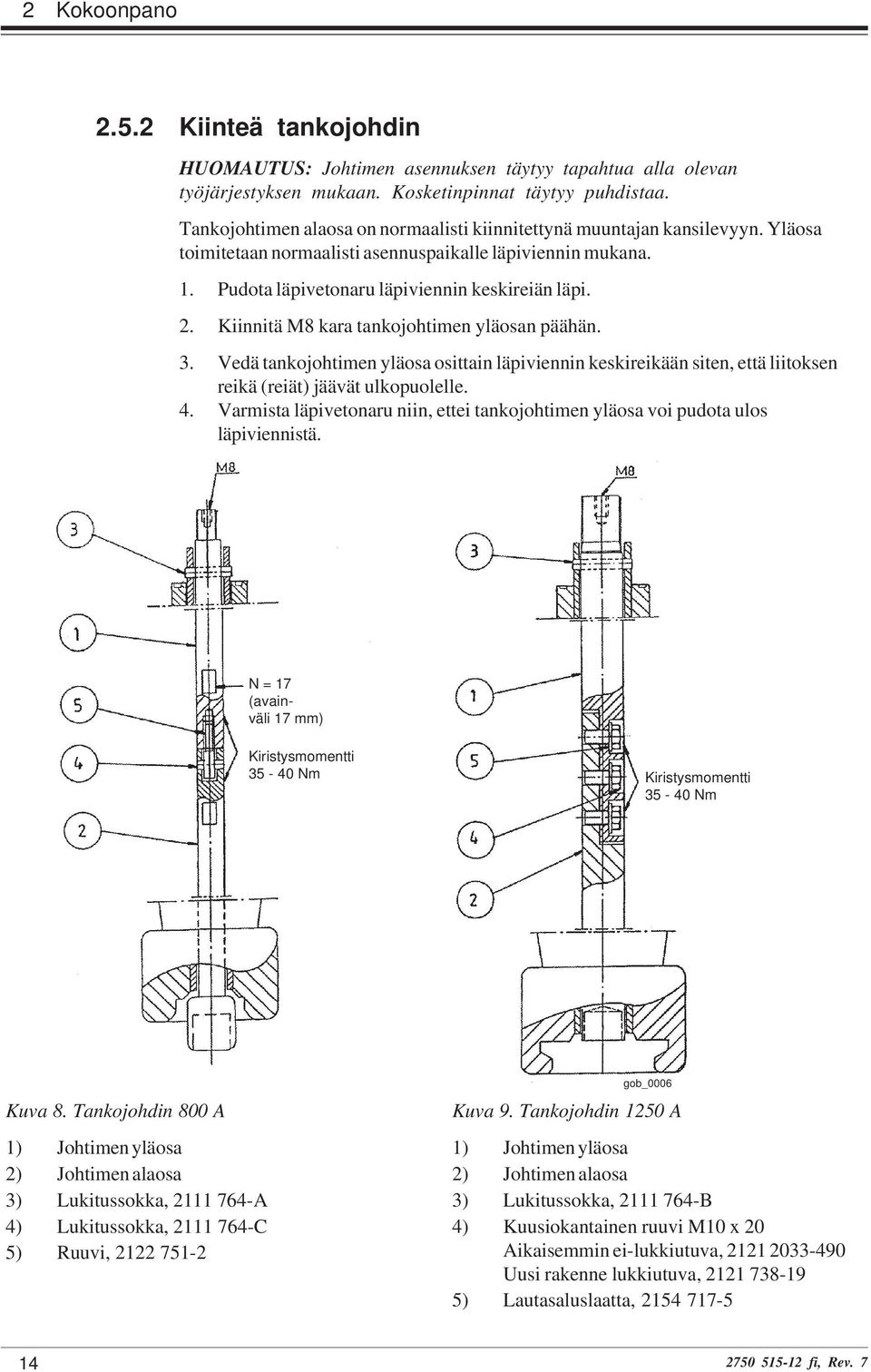

14 2 Kokoonpano Kiinteä tankojohdin HUOMAUTUS: Johtimen asennuksen täytyy tapahtua alla olevan työjärjestyksen mukaan. Kosketinpinnat täytyy puhdistaa. Tankojohtimen alaosa on normaalisti kiinnitettynä muuntajan kansilevyyn. Yläosa toimitetaan normaalisti asennuspaikalle läpiviennin mukana. 1. Pudota läpivetonaru läpiviennin keskireiän läpi. 2. Kiinnitä M8 kara tankojohtimen yläosan päähän. 3. Vedä tankojohtimen yläosa osittain läpiviennin keskireikään siten, että liitoksen reikä (reiät) jäävät ulkopuolelle. 4. Varmista läpivetonaru niin, ettei tankojohtimen yläosa voi pudota ulos läpiviennistä. N = 17 (avainväli 17 mm) Kiristysmomentti Nm Kiristysmomentti Nm Kuva 8. Tankojohdin 800 A 1) Johtimen yläosa 2) Johtimen alaosa 3) Lukitussokka, A 4) Lukitussokka, C 5) Ruuvi, gob_0006 Kuva 9. Tankojohdin 1250 A 1) Johtimen yläosa 2) Johtimen alaosa 3) Lukitussokka, B 4) Kuusiokantainen ruuvi M10 x 20 Aikaisemmin ei-lukkiutuva, Uusi rakenne lukkiutuva, ) Lautasaluslaatta, fi, Rev. 7

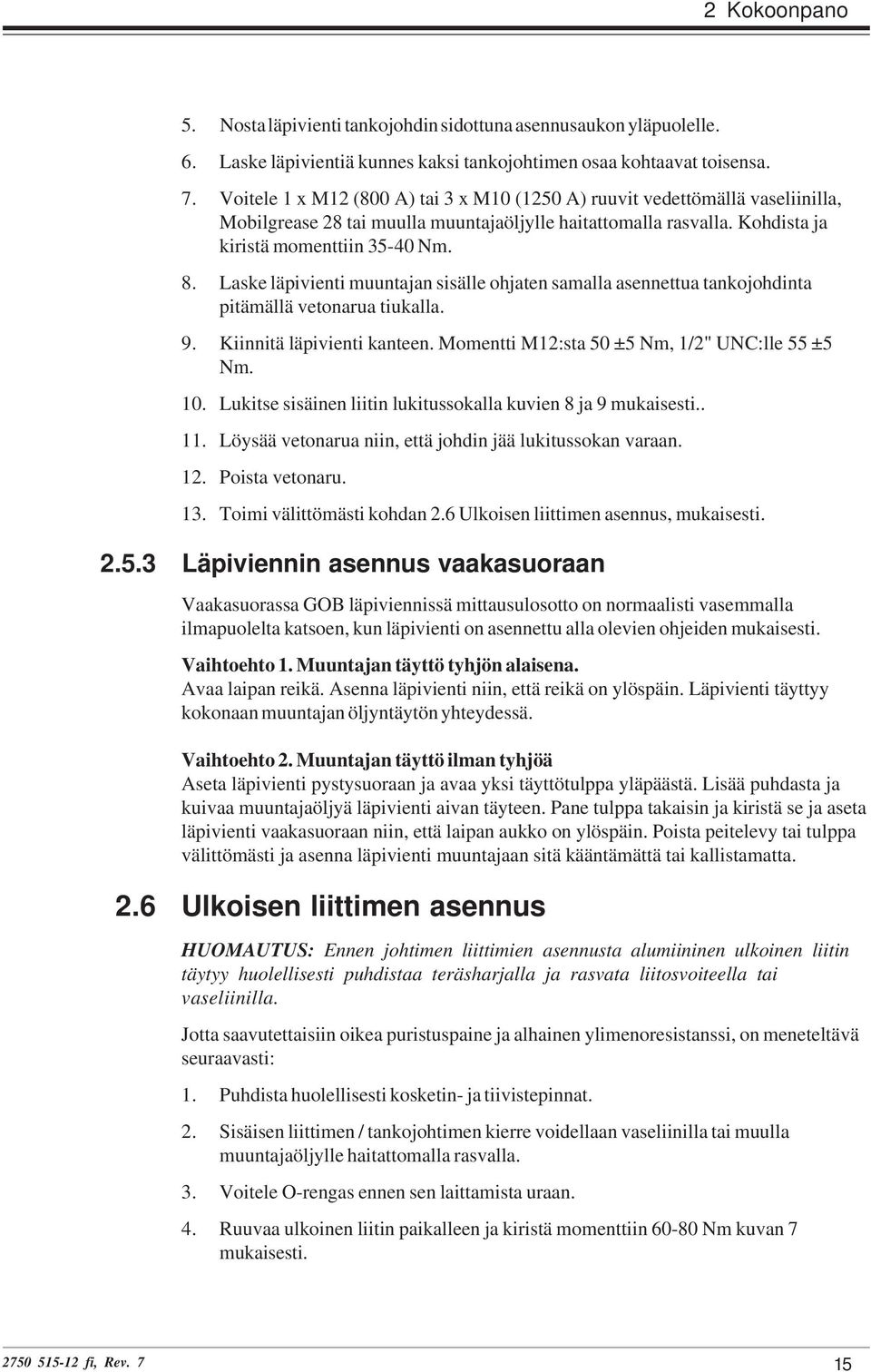

15 2 Kokoonpano 5. Nosta läpivienti tankojohdin sidottuna asennusaukon yläpuolelle. 6. Laske läpivientiä kunnes kaksi tankojohtimen osaa kohtaavat toisensa. 7. Voitele 1 x M12 (800 A) tai 3 x M10 (1250 A) ruuvit vedettömällä vaseliinilla, Mobilgrease 28 tai muulla muuntajaöljylle haitattomalla rasvalla. Kohdista ja kiristä momenttiin Nm. 8. Laske läpivienti muuntajan sisälle ohjaten samalla asennettua tankojohdinta pitämällä vetonarua tiukalla. 9. Kiinnitä läpivienti kanteen. Momentti M12:sta 50 ±5 Nm, 1/2" UNC:lle 55 ±5 Nm. 10. Lukitse sisäinen liitin lukitussokalla kuvien 8 ja 9 mukaisesti Löysää vetonarua niin, että johdin jää lukitussokan varaan. 12. Poista vetonaru. 13. Toimi välittömästi kohdan 2.6 Ulkoisen liittimen asennus, mukaisesti Läpiviennin asennus vaakasuoraan Vaakasuorassa GOB läpiviennissä mittausulosotto on normaalisti vasemmalla ilmapuolelta katsoen, kun läpivienti on asennettu alla olevien ohjeiden mukaisesti. Vaihtoehto 1. Muuntajan täyttö tyhjön alaisena. Avaa laipan reikä. Asenna läpivienti niin, että reikä on ylöspäin. Läpivienti täyttyy kokonaan muuntajan öljyntäytön yhteydessä. Vaihtoehto 2. Muuntajan täyttö ilman tyhjöä Aseta läpivienti pystysuoraan ja avaa yksi täyttötulppa yläpäästä. Lisää puhdasta ja kuivaa muuntajaöljyä läpivienti aivan täyteen. Pane tulppa takaisin ja kiristä se ja aseta läpivienti vaakasuoraan niin, että laipan aukko on ylöspäin. Poista peitelevy tai tulppa välittömästi ja asenna läpivienti muuntajaan sitä kääntämättä tai kallistamatta. 2.6 Ulkoisen liittimen asennus HUOMAUTUS: Ennen johtimen liittimien asennusta alumiininen ulkoinen liitin täytyy huolellisesti puhdistaa teräsharjalla ja rasvata liitosvoiteella tai vaseliinilla. Jotta saavutettaisiin oikea puristuspaine ja alhainen ylimenoresistanssi, on meneteltävä seuraavasti: 1. Puhdista huolellisesti kosketin- ja tiivistepinnat. 2. Sisäisen liittimen / tankojohtimen kierre voidellaan vaseliinilla tai muulla muuntajaöljylle haitattomalla rasvalla. 3. Voitele O-rengas ennen sen laittamista uraan. 4. Ruuvaa ulkoinen liitin paikalleen ja kiristä momenttiin Nm kuvan 7 mukaisesti fi, Rev. 7 15

16 2 Kokoonpano 2.7 Laipan maadoitus Läpiviennin laippa on varustettu M12 kierrereiällä. Sen jälkeen, kun ruuvit, joilla läpivienti kiinnitetään muuntajasäiliöön, on kiristetty, laippa täytyy maadoittaa. Tämä estää sähköiset purkaukset läpiviennin laipan ja muuntajasäiliön välillä normaalissa käyttötilanteessa. Vaihtoehto 1 Laita runsaasti rasvaa (Mobilgrease 28 on suositeltavaa) suippokärkiseen maadoitusruuviin M12 (ruostumaton teräs A4-80 suositeltavaa). Kiristys 40 Nm lävistää muuntajasäiliön maalipinnan laipan alla.tämä tekee sähköisen kytkennän läpiviennin ja muuntajasäiliön välille pitäen ne samassa potentiaalissa. Vaihtoehto 2 Kytke joustava kaapeli läpivientilaipan M12 maadoitusreiän ja vastaavan muuntajassa olevan kytkentäpisteen välille. Voitele ruuvi (Mobilgrease 28 on suositeltavaa) ja kiristä M12 ruuvi läpiviennissä momenttiin 40 Nm. Kytke kaapelin toinen pää muuntajaan. 2.8 Odotusaika ennen jännitteen kytkemistä HUOMAUTUS: Kun läpivienti on ollut varastoituna vaakasuorassa, se täytyy nostaa pystyyn yläpää ylöspäin vähintään 12 tuntia ennen käyttöjännitteen kytkemistä ja vähintään 24 tuntia ennen koejännitteen kytkemistä. Jos läpivienti on ollut vahingossa varastoituna vaakasuorassa enemmän kuin vuoden, se täytyy sijoittaa pystysasentoon vähintään viikko ennen jännitteen kytkemistä. Tietty odotusaika ennen jännitteen kytkemistä saattaa olla tarpeen, jotta vältetään ilmakuplista läpiviennin pinnalla johtuvat ylilyönnit tai osittaispurkaukset. Valitse alla kuvatuista menettelytavoista ko. tapaukseen sopiva. Työhjönalaisena täytetty muuntaja Läpiviennistä johtuva odotusaika ei ole tarpeen. Tyhjökäsitellyllä öljyllä täytetty muuntaja Poista asennettaessa puhtaalla ja kuivalla siveltimellä kuplat pinnalta. Odota 6 tuntia ennen jännitteen kytkemistä. Kaasulla kyllästyneellä öljyllä täytetty muuntaja Poista asennettaessa puhtaalla ja kuivalla siveltimellä kuplat pinnalta. Odota 24 tuntia ennen jännitteen kytkemistä. Tyhjökäsitellyllä öljyllä täytetty muuntaja, jossa alennettu öljytaso Odota öljyn lopputäytön jälkeen 24 tuntia ennen jännitteen kytkemistä. Kaikissa tapauksissa lukuunottamatta tyhjönalaisena täytettyä muuntajaa pitää muuntajan keskiputki ilmata niin, että öljytaso nousee vähintään laipan korkeuteen. Tämä suoritetaan löysäämällä ulkoisen liittimen tiivistysmekanismia ja antamalla ilman virrata tätä kautta ulos fi, Rev. 7

17 2 Kokoonpano 2.9 Suositeltavat kokeet ennen jännitteen kytkemistä Seuraavat kokeet voidaan suorittaa läpiviennin eristyksen, tiiveyden ja virtatien tarkistamiseksi. Kokeet pitää tehdä asennuksen jälkeen, mutta ennen kuin läpiviennin ulkoinen liitin kytketään muuntoaseman sähköverkkoon. 1. Tiiveyskoe muuntajan ja läpiviennin laipan välille. 2. Läpiviennin ulkoisen liittimen tiiveyskoe. 3. Kapasitanssin ja tan δ mittaukset. 4. Ylimenoresistanssin tarkistus Tiiveyskoe muuntajan ja läpiviennin laipan välille Koska voidaan käyttää erilaisia menetelmiä, siksi me viittaamme ohjeisiin, jotka on antanut yritys, joka on vastuussa muuntajan kokoonpanosta käyttöpaikalla. Yksi yksinkertainen esimerkki tiiveyskokeen tekemiseksi muuntajan ja läpiviennin laipan välille on käyttää liitua tai, ehkä helpommin, paperiliuskoja mahdollisten vuotojen ilmaisuun silloin, kun muuntaja on täynnä öljyä Läpiviennin ulkoisen liittimen tiiveyskoe. Koska yläpään liitin sijaitsee usein ylempänä kuin muuntajan paisuntasäiliön öljytaso, vuoto tässä kohtaa on erityisen vaarallista, koska vesi voi päästä tätä tietä sisään suoraan muuntajan eristeisiin. Sen takia on suositeltavaa tehdä tiiveyskoe asennuksen jälkeen mieluummin ali- ja ylipaineella. Koska voidaan käyttää erilaisia menetelmiä, siksi me viittaamme ohjeisiin, jotka on antanut yritys, joka on vastuussa muuntajan kokoonpanosta käyttöpaikalla. Yksi mahdollinen menetelmä on käyttää merkkikaasua: 1. Puhalla merkkikaasua keskiputkeen ennen ulkoisen liittimen asennusta. Öljytason muuntajassa täytyy olla läpiviennin alapään yläpuolella, mutta laipan alapuolella. 2. Nosta painetta keskiputkeen kohottamalla öljytasoa muuntajassa niin paljon kuin mahdollista. 3. Etsi mahdolliset vuodot tiivisteen kohdalta kaasuvuodon ilmaisimella (haistelijalla) fi, Rev. 7 17

18 2 Kokoonpano Kapasitanssin ja tan δ mittaukset VAROITUS Mittausulosoton eli koestusliittimen uusi rakenne ei ole itsemaadoittuva. Koska C 2 on normaalisti suhteellisen pieni, mittausulosotto ei saa milloinkaan olla aukikytkettynä kytkettäessä jännite läpivientiin. Se täytyy olla aina maadoitettuna tai kytkettynä ulkopuoliseen impedanssiin. Muutoin läpivienti voi vahingoittua. Suositeltavat maksimijännitteet ovat: C 1 :lle 10 kv ja C 2 :lle 500 V. HUOMAUTUS: Varmista aina silloin, kun mittaus ei ole käynnissä, että hattumutteri tiivisteineen on kunnolla kiristettynä paikallaan. Tämä estää pölyn ja veden pääsyn. sisälle mittausulosottoon. On suositeltavaa mitata kapasitanssi asennuksen jälkeen. Mittaussilta kytketään ulkoisen liittimen ja mittausulosoton välille käyttäen ø 4 mm johdinliitintä tai adapteria U. Tämä on mahdollista tehdä irroittamatta läpivientiä muuntajasta, kun läpiviennissä on eristetty mittausulosotto, ks. kuva 10. Yksityiskohtaisempaa tietoa löytyy ABB tuotetiedotteesta , "Bushing diagnostics and conditioning". Kuva 10a. Koestusliittimen uusi rakenne A (ei itsemaadoittuva) gob_0016 Kuva 10b. Koestusliittimen vanha rakenne A (itsemaadoittuva) gob_0009 Muuntajan ollessa jännitteetön ja läpiviennin ulkoinen liitin irroitettuna mekaanisesti verkosta, poistetaan mittausulosoton kansi. Mittauslaite kytketään mittausulosottoon ja mittausjännite syötetään läpiviennin liittimeen. Kapasitanssi C 1 keskiputken ja mittausulosoton välillä ja kapasitanssi C 2 mittausulosoton ja maan välillä ovat merkittyinä arvokilpeen. Eri tyyppisten läpivientien nimelliskapasitanssit C 1 on listattuna taulukossa 3. C 2 on voimakkaasti riippuvainen viereisistä osista muuntajan sisällä, joten sille ei ole mahdollista ilmoittaa nimellisarvoa, joka olisi tarkka kaikissa käyttötilanteissa fi, Rev. 7

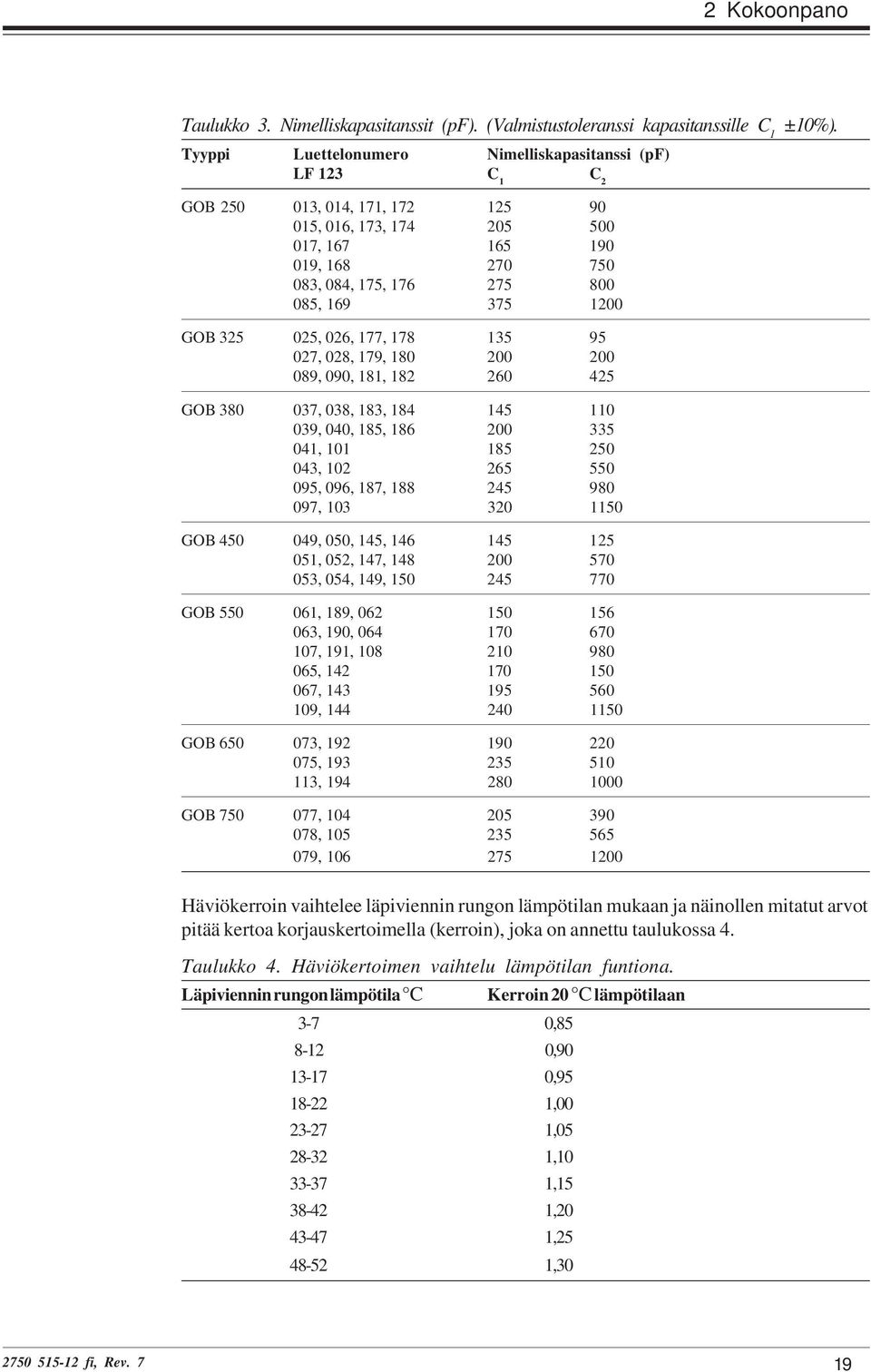

19 2 Kokoonpano Taulukko 3. Nimelliskapasitanssit (pf). (Valmistustoleranssi kapasitanssille C 1 ±10%). Tyyppi Luettelonumero Nimelliskapasitanssi (pf) LF 123 C 1 C 2 GOB , 014, 171, , 016, 173, , , , 084, 175, , GOB , 026, 177, , 028, 179, , 090, 181, GOB , 038, 183, , 040, 185, , , , 096, 187, , GOB , 050, 145, , 052, 147, , 054, 149, GOB , 189, , 190, , 191, , , , GOB , , , GOB , , , Häviökerroin vaihtelee läpiviennin rungon lämpötilan mukaan ja näinollen mitatut arvot pitää kertoa korjauskertoimella (kerroin), joka on annettu taulukossa 4. Taulukko 4. Häviökertoimen vaihtelu lämpötilan funtiona. Läpiviennin rungon lämpötila C Kerroin 20 C lämpötilaan 3-7 0, , , , , , , , , , fi, Rev. 7 19

20 2 Kokoonpano Ylimenoresistanssin tarkistus Ylimenoresistanssin mittausmenetelmä riippuu muuntajan rakenteesta. Yleensä virta syötetään läpiviennistä läpivientiin. Jännitehäviö ulkoisesta liittimestä ulkoiseen liittimeen mitataan. Resistanssi lasketaan ohmin lain mukaan, U = R. I. (U: Mitattu jännitehäviö. I: Läpimenevä virta. R: Piirin kokonaisresistanssi.) Kokonaisresistanssi on muuntajan käämin ja johtimen resistanssien sekä läpiviennin johtimen ja liitoksen ylimenoresistanssien summa. Läpiviennin johtimesta johtuva resistanssin lisäys ei saa olla enempää kuin µω. Koska tavanomaisen suurmuuntajan yläjännitekäämin resistanssi on suuruusluokkaa 0,1..1 Ω, on tämä varsin karkea menetelmä, jota voidaan käyttää vain erittäin vakavien vaurioiden selvittelyyn virtapiirissä, kuten katkokset. Epäkuntoiset kosketukset voidaan löytää vain tekemällä tarkka mittaus jokaisen liitoskohdan yli tai mittaamalla lämpenemät käytön aikana infrapunakameralla (termokuvaus) fi, Rev. 7

21 3 Huolto 3 Huolto GOB läpiviennit ovat huoltovapaita. Läpivienneistä, joissa on öljytason tarkistusikkuna, on suositeltavaa todeta öljytaso laitoksen normaalin rutiinitarkastuksen yhteydessä. VAROITUS Läpiviennille ei voi suorittaa mitään töitä sen ollessa jännitteinen tai maadoittamaton. 3.1 Suositeltavat huolto- ja tarkistustoimenpiteet 1. Eristimen pinnan puhdistus 2. Kapasitanssin ja tan δ mittaukset. 3. Paikallisten ylikuumenemisten tarkistus liitoksista termokuvauksella (infrapunakamera) 4. Vuototarkistus 5. Öljytason tarkistus ja säätö Eristimen pinnan puhdistus HUOMAUTUS: Vältä liuottimen joutumista läpiviennin tiivisteeseen ja posliinin liitoksiin. Erityisen likaisissa käyttöolosuhteissa saattaa olla tarpeen puhdistaa posliinieristimen pinta. Tämä pitää tehdä vesuihkulla tai pyyhkimällä kostealla pyyhkeellä. Jos on tarpeellista, voi käyttää etyylialkoholia tai etyyliasetaattia Kapasitanssin ja tan δ mittaukset Katso kappaleesta 2. Kokoonpano Paikallisten ylikuumenemisten tarkistus liitoksista termokuvauksella (infrapunakamera) Normaalisti läpiviennin ulkoinen liitin lämpenee maksimi nimellisvirralla C yli ympäröivän ilman. Merkittävästi korkeammat lämpötilat, erityisesti pienellä kuormitusvirralla, voivat olla merkki huonoista liitoksista Vuototarkistus Tarkista normaalin sähköaseman valvonnan yhteydessä silmämääräisesti esiintyykö vuotoja fi, Rev. 7 21

22 3 Huolto Öljytason tarkistus ja säätö HUOMAUTUS: Öljynäyte ja liuennut kaasu öljyanalyysissä. Normaalisti emme suosittele öljyn näytteenottoa tai läpiviennin avaamista. Läpivienti on suljettu ja tiiveys on testattu valmistuksen aikana. Öljynäytteen ottaminen tarkoittaa läpiviennin avaamista. Siten on myös olemassa tiiveysriski näytteenoton jälkeen. Lisäksi, kun ongelma tunnetaan, esim. suuri tehokerroin C1:n yli, tai näkyvä vuoto ovat oireita, joissa tarvitaan öljyn näytteenottoa ja kaasuanalyysiä tai öljytason tarkastusta. Pyydä tässä tapauksessa tuotetietoa "Bushing diagnostics and conditioning". Läpivienneissä, joissa on yksi öljytason tarkistusikkuna, öljytason pitää olla ikkunan keskellä lämpötilassa 20 C. Öljytaso muuttuu suunnilleen 3 mm per 10 C. GOB 750 :ssä on kaksi ikkunaa ja öjytaso lämpötilassa 20 C täytyy olla kahden ikkunan välissä. Öljytaso muuttuu GOB 750 :ssä suunnilleen 6 mm per 10 C. Öljytaso läpivienneissä, joissa ei ole öljytason tarkistusikkunaa voidaan tarkistaa toisesta yläpäässä olevista kahdesta täyttöreiästä. On käytettävä kuivaa ja puhdasta mittatikkua. Toisessa näistä kahdesta reiästä on kumitulppa. Tämä tulppa voidaan painaa läpiviennin sisälle niin, että öljytason tarkistus voidaan suorittaa. Oikea öljytaso on esitetty taulukossa 5. Läpivienneistä, jotka on asennettu vinoon asentoon, saattaa olla tarpeen tehdä tarkistus molemmista rei'istä ja laskea keskiarvo. Jos öljytaso on liian korkealla, öljyä voidaan imeä pois käyttäen ohutta letkua. Jos öljytaso on liian alhaalla, täytyy lisätä puhdasta ja kuivaa muuntajaöljyä. Öljytason säätö on sallittua vain, kun läpiviennin lämpötila on +5 C C. On suositeltavaa, että sulkutulppa varustetaan uudella tiivisteellä tarkistuksen jälkeen. Sulkutulppa kiristetään momenttiin 20 Nm. Lisätietoa öljyn näytteenotosta saat tuotetiedotteesta Läpiviennin yläpään täyttöön voidaan käyttää mitä tahansa puhdasta ja kuivaa käyttöpaikalla saatavilla olevaa muuntajaöljyä. Taulukko 5. Öljytaso muuntajissa, joissa ei ole öljytason osoitusta Tyyppi Öljytaso A (mm) 20 ±10 C:ssa Öljytason muutos GOB Kuva 1a Kuva 1b mm/10 C *) ±8 165 ± ±8 165 ± ±8 165 ± ±8 165 ± ± ± ± ± ± ±15 11 *) Läpivienti pystyasennossa fi, Rev. 7

23 3 Huolto Vaakasuoraan asennetun läpiviennin poisottaminen Kun läpivienti otetaan pois muuntajasta se on aivan täynnä öljyä. Tyhjennä pieni määrä öljyä pois ja sulje laipan reikä tiivisteellä ja peitelaatalla tai tulpalla. Aseta läpivienti pystysuoraan ja säädä sen öjytaso kohdan mukaisesti. 3.2 Käytöstä poisto käyttöiän loputtua Läpivienti sisältää seuraavia materiaaleja: - Johdinaine kuparia tai vähän seostettua alumiinia. - Liittimet kuparia, messinkiä tai vähän seostettua alumiinia, jotka voivat olla päällystettyjä esimerkiksi hopealla, tinalla tai nikkelillä kerrospaksuuteen 20 µm asti. - Muuntajaöljyä, IEC 60296, class 2. - Muuntajaöljyllä kyllästetty kondensaattoriosa, joka sisältää paperia ja 1 % Al folioita. - Keskiputki, jonka päälle kondensaattoriosa on kierretty, on Al seosta. - Yläpään aluslaatta, yläpään kammio, laippa, yläpään mutteri, laipan jatke ja pään suoja ovat Al seosta. - Öljytason tarkistusikkunan puristusrengas ja mittausulosoton kuppimutteri ovat pinnoitettua messinkiä. - Prismalasi on lasia. - Eristinosat ovat kvartsi tai alumiinioksidi pohjaista posliinia fi, Rev. 7 23

24 ABB Power Technology Products AB Components Katuosoite: Lyviksvägen 10 Postiosoite: SE Ludvika, SWEDEN Puh Telefax Sähköposti: fi, Rev. 7,
