Pätevyysvaatimukset aurinkolämpöjärjestelmien asentajille

Transkriptio

1 Pätevyysvaatimukset aurinkolämpöjärjestelmien asentajille EU-projekti: Extend Accredited Renewables Training for Heating (EARTH) SOLPROS Maaliskuu 2006

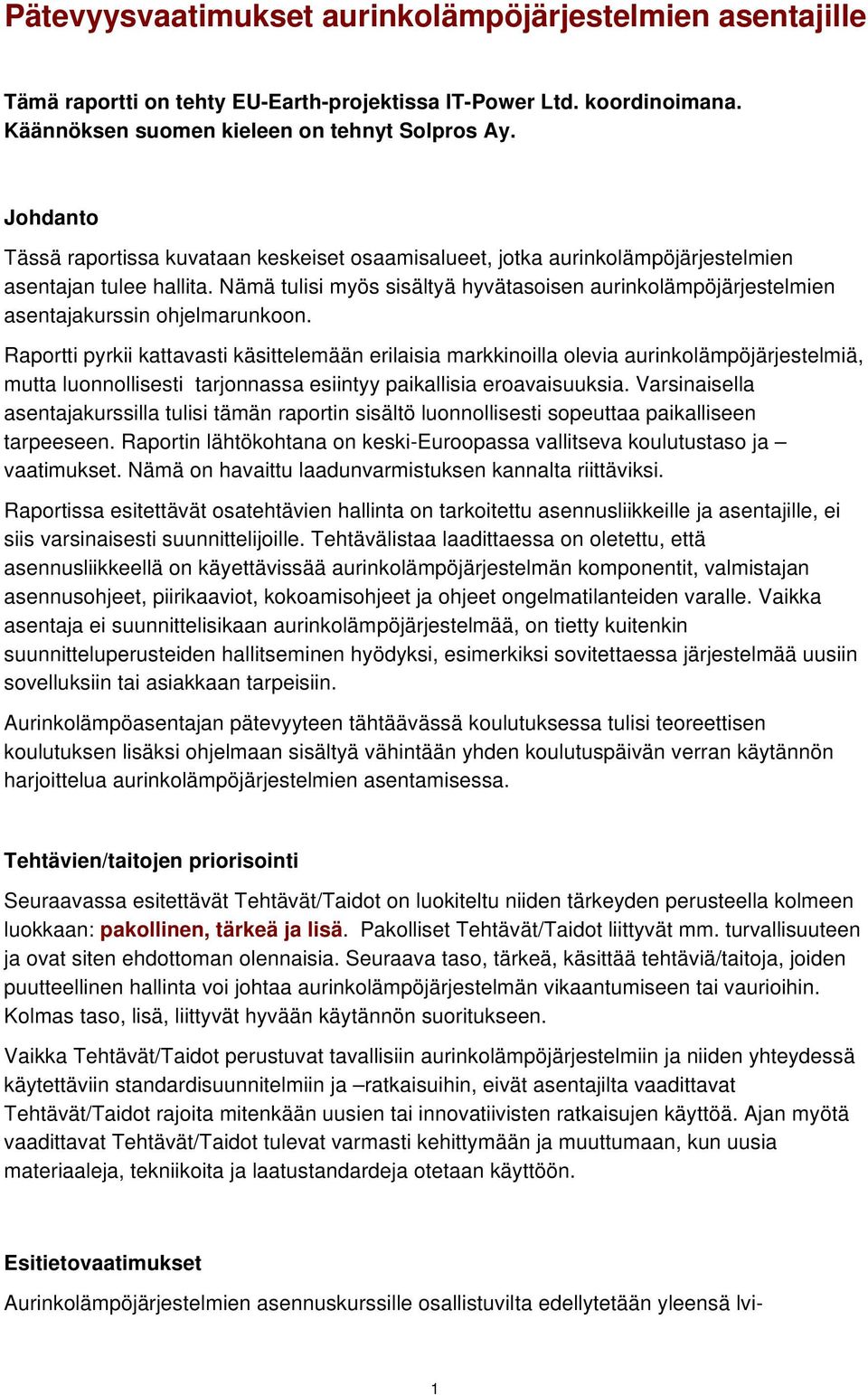

2 Pätevyysvaatimukset aurinkolämpöjärjestelmien asentajille Tämä raportti on tehty EU-Earth-projektissa IT-Power Ltd. koordinoimana. Käännöksen suomen kieleen on tehnyt Solpros Ay. Johdanto Tässä raportissa kuvataan keskeiset osaamisalueet, jotka aurinkolämpöjärjestelmien asentajan tulee hallita. Nämä tulisi myös sisältyä hyvätasoisen aurinkolämpöjärjestelmien asentajakurssin ohjelmarunkoon. Raportti pyrkii kattavasti käsittelemään erilaisia markkinoilla olevia aurinkolämpöjärjestelmiä, mutta luonnollisesti tarjonnassa esiintyy paikallisia eroavaisuuksia. Varsinaisella asentajakurssilla tulisi tämän raportin sisältö luonnollisesti sopeuttaa paikalliseen tarpeeseen. Raportin lähtökohtana on keski-euroopassa vallitseva koulutustaso ja vaatimukset. Nämä on havaittu laadunvarmistuksen kannalta riittäviksi. Raportissa esitettävät osatehtävien hallinta on tarkoitettu asennusliikkeille ja asentajille, ei siis varsinaisesti suunnittelijoille. Tehtävälistaa laadittaessa on oletettu, että asennusliikkeellä on käyettävissää aurinkolämpöjärjestelmän komponentit, valmistajan asennusohjeet, piirikaaviot, kokoamisohjeet ja ohjeet ongelmatilanteiden varalle. Vaikka asentaja ei suunnittelisikaan aurinkolämpöjärjestelmää, on tietty kuitenkin suunnitteluperusteiden hallitseminen hyödyksi, esimerkiksi sovitettaessa järjestelmää uusiin sovelluksiin tai asiakkaan tarpeisiin. Aurinkolämpöasentajan pätevyyteen tähtäävässä koulutuksessa tulisi teoreettisen koulutuksen lisäksi ohjelmaan sisältyä vähintään yhden koulutuspäivän verran käytännön harjoittelua aurinkolämpöjärjestelmien asentamisessa. Tehtävien/taitojen priorisointi Seuraavassa esitettävät on luokiteltu niiden tärkeyden perusteella kolmeen luokkaan: pakollinen, tärkeä ja lisä. Pakolliset liittyvät mm. turvallisuuteen ja ovat siten ehdottoman olennaisia. Seuraava taso, tärkeä, käsittää tehtäviä/taitoja, joiden puutteellinen hallinta voi johtaa aurinkolämpöjärjestelmän vikaantumiseen tai vaurioihin. Kolmas taso, lisä, liittyvät hyvään käytännön suoritukseen. Vaikka perustuvat tavallisiin aurinkolämpöjärjestelmiin ja niiden yhteydessä käytettäviin standardisuunnitelmiin ja ratkaisuihin, eivät asentajilta vaadittavat rajoita mitenkään uusien tai innovatiivisten ratkaisujen käyttöä. Ajan myötä vaadittavat tulevat varmasti kehittymään ja muuttumaan, kun uusia materiaaleja, tekniikoita ja laatustandardeja otetaan käyttöön. Esitietovaatimukset Aurinkolämpöjärjestelmien asennuskurssille osallistuvilta edellytetään yleensä lvi- 1

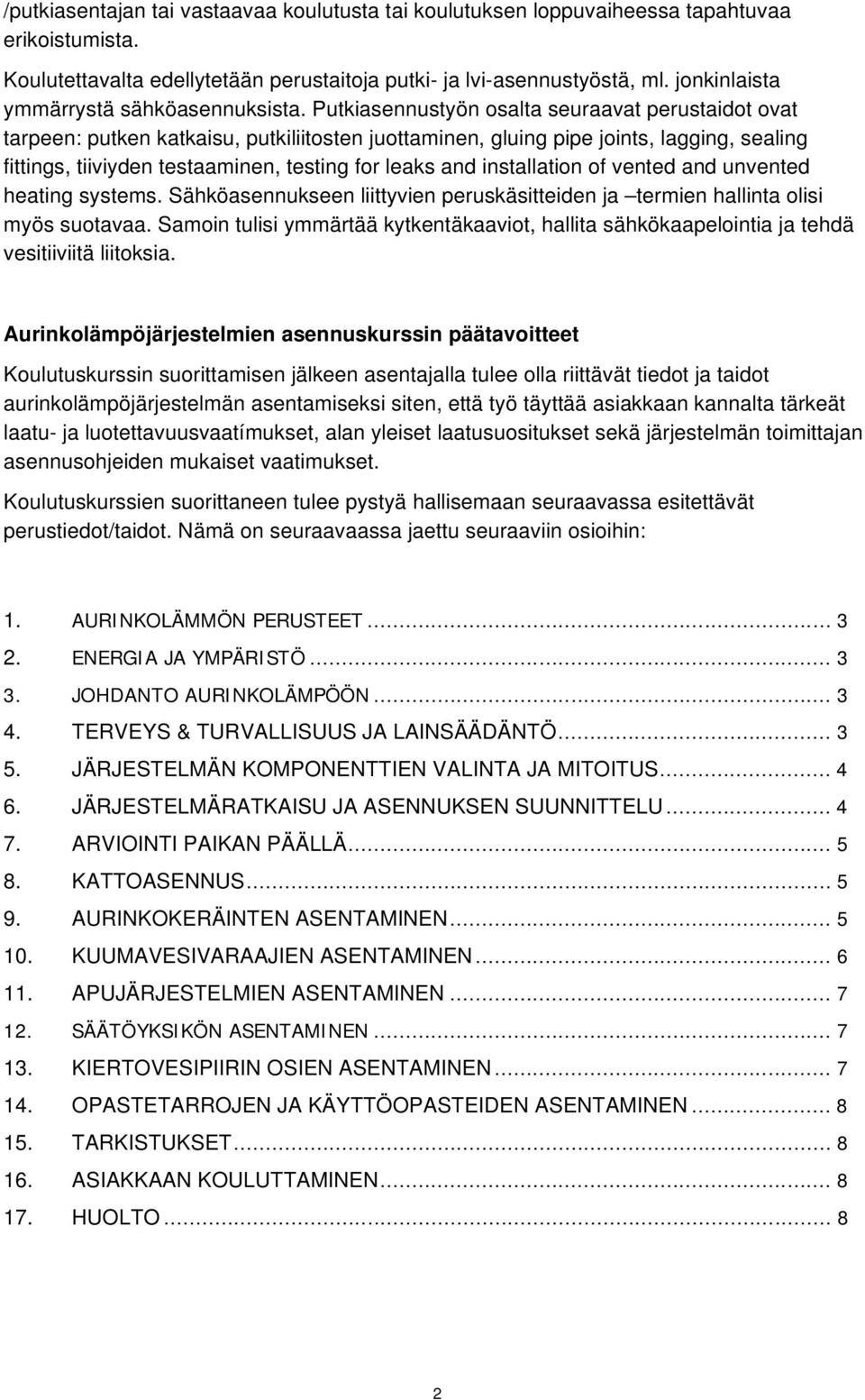

3 /putkiasentajan tai vastaavaa koulutusta tai koulutuksen loppuvaiheessa tapahtuvaa erikoistumista. Koulutettavalta edellytetään perustaitoja putki- ja lvi-asennustyöstä, ml. jonkinlaista ymmärrystä sähköasennuksista. Putkiasennustyön osalta seuraavat perustaidot ovat tarpeen: putken katkaisu, putkiliitosten juottaminen, gluing pipe joints, lagging, sealing fittings, tiiviyden testaaminen, testing for leaks and installation of vented and unvented heating systems. Sähköasennukseen liittyvien peruskäsitteiden ja termien hallinta olisi myös suotavaa. Samoin tulisi ymmärtää kytkentäkaaviot, hallita sähkökaapelointia ja tehdä vesitiiviitä liitoksia. Aurinkolämpöjärjestelmien asennuskurssin päätavoitteet Koulutuskurssin suorittamisen jälkeen asentajalla tulee olla riittävät tiedot ja taidot aurinkolämpöjärjestelmän asentamiseksi siten, että työ täyttää asiakkaan kannalta tärkeät laatu- ja luotettavuusvaatímukset, alan yleiset laatusuositukset sekä järjestelmän toimittajan asennusohjeiden mukaiset vaatimukset. Koulutuskurssien suorittaneen tulee pystyä hallisemaan seuraavassa esitettävät perustiedot/taidot. Nämä on seuraavaassa jaettu seuraaviin osioihin: 1. AURINKOLÄMMÖN PERUSTEET ENERGIA JA YMPÄRISTÖ JOHDANTO AURINKOLÄMPÖÖN TERVEYS & TURVALLISUUS JA LAINSÄÄDÄNTÖ JÄRJESTELMÄN KOMPONENTTIEN VALINTA JA MITOITUS JÄRJESTELMÄRATKAISU JA ASENNUKSEN SUUNNITTELU ARVIOINTI PAIKAN PÄÄLLÄ KATTOASENNUS AURINKOKERÄINTEN ASENTAMINEN KUUMAVESIVARAAJIEN ASENTAMINEN APUJÄRJESTELMIEN ASENTAMINEN SÄÄTÖYKSIKÖN ASENTAMINEN KIERTOVESIPIIRIN OSIEN ASENTAMINEN OPASTETARROJEN JA KÄYTTÖOPASTEIDEN ASENTAMINEN TARKISTUKSET ASIAKKAAN KOULUTTAMINEN HUOLTO

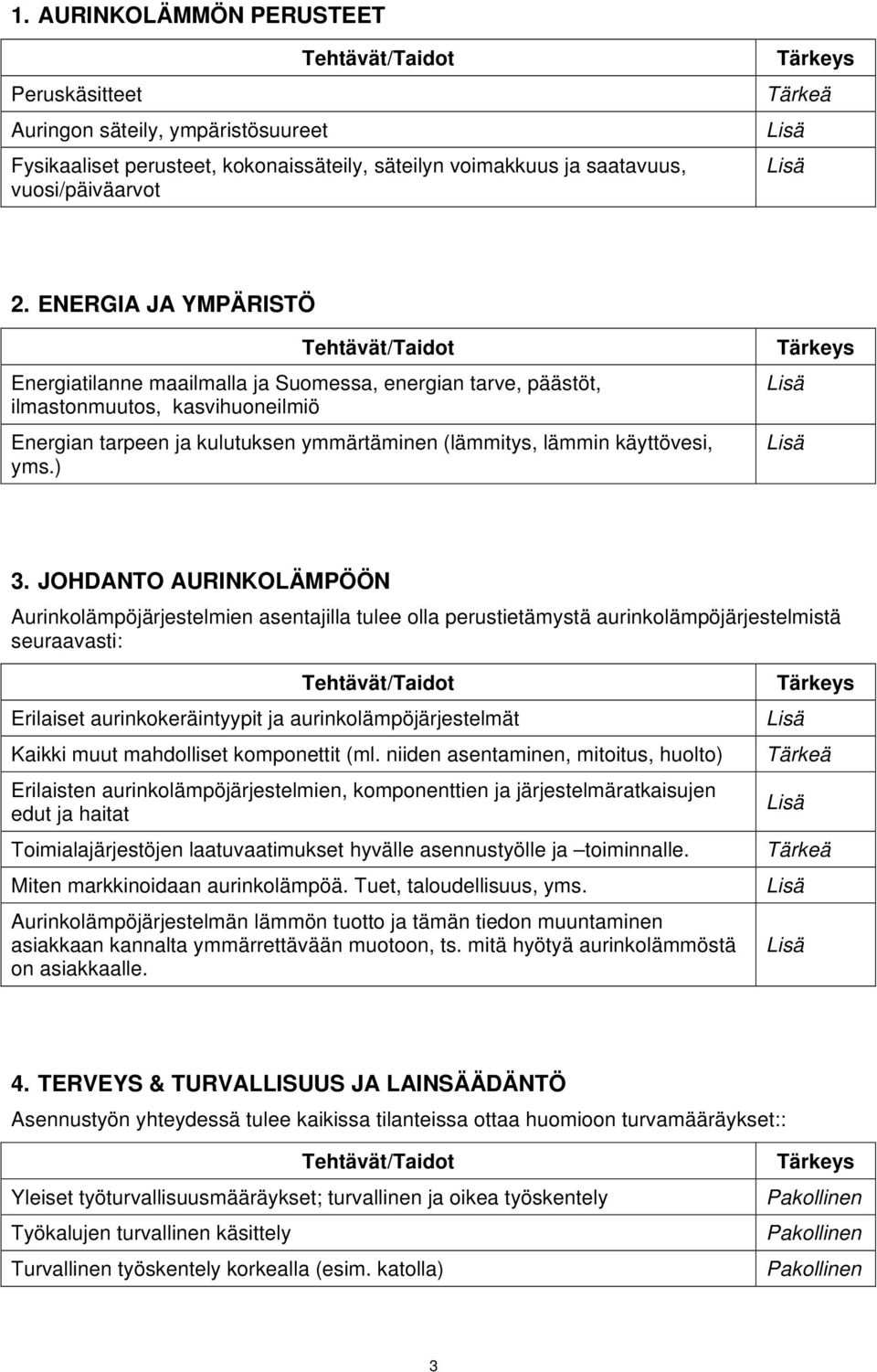

4 1. AURINKOLÄMMÖN PERUSTEET Peruskäsitteet Auringon säteily, ympäristösuureet Fysikaaliset perusteet, kokonaissäteily, säteilyn voimakkuus ja saatavuus, vuosi/päiväarvot 2. ENERGIA JA YMPÄRISTÖ Energiatilanne maailmalla ja Suomessa, energian tarve, päästöt, ilmastonmuutos, kasvihuoneilmiö Energian tarpeen ja kulutuksen ymmärtäminen (lämmitys, lämmin käyttövesi, yms.) 3. JOHDANTO AURINKOLÄMPÖÖN Aurinkolämpöjärjestelmien asentajilla tulee olla perustietämystä aurinkolämpöjärjestelmistä seuraavasti: Erilaiset aurinkokeräintyypit ja aurinkolämpöjärjestelmät Kaikki muut mahdolliset komponettit (ml. niiden asentaminen, mitoitus, huolto) Erilaisten aurinkolämpöjärjestelmien, komponenttien ja järjestelmäratkaisujen edut ja haitat Toimialajärjestöjen laatuvaatimukset hyvälle asennustyölle ja toiminnalle. Miten markkinoidaan aurinkolämpöä. Tuet, taloudellisuus, yms. Aurinkolämpöjärjestelmän lämmön tuotto ja tämän tiedon muuntaminen asiakkaan kannalta ymmärrettävään muotoon, ts. mitä hyötyä aurinkolämmöstä on asiakkaalle. 4. TERVEYS & TURVALLISUUS JA LAINSÄÄDÄNTÖ Asennustyön yhteydessä tulee kaikissa tilanteissa ottaa huomioon turvamääräykset:: Yleiset työturvallisuusmääräykset; turvallinen ja oikea työskentely Työkalujen turvallinen käsittely Turvallinen työskentely korkealla (esim. katolla) 3

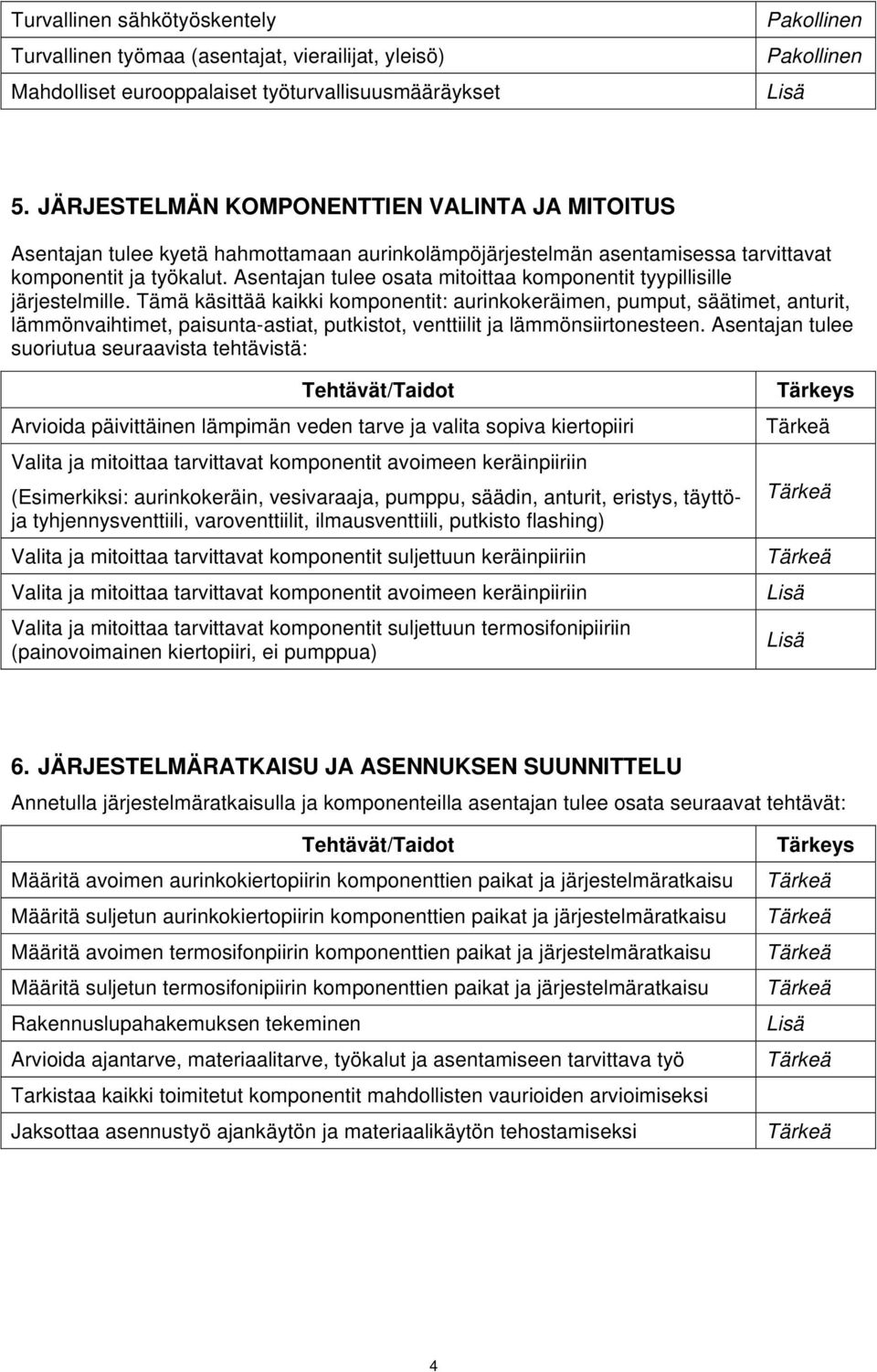

5 Turvallinen sähkötyöskentely Turvallinen työmaa (asentajat, vierailijat, yleisö) Mahdolliset eurooppalaiset työturvallisuusmääräykset 5. JÄRJESTELMÄN KOMPONENTTIEN VALINTA JA MITOITUS Asentajan tulee kyetä hahmottamaan aurinkolämpöjärjestelmän asentamisessa tarvittavat komponentit ja työkalut. Asentajan tulee osata mitoittaa komponentit tyypillisille järjestelmille. Tämä käsittää kaikki komponentit: aurinkokeräimen, pumput, säätimet, anturit, lämmönvaihtimet, paisunta-astiat, putkistot, venttiilit ja lämmönsiirtonesteen. Asentajan tulee suoriutua seuraavista tehtävistä: Arvioida päivittäinen lämpimän veden tarve ja valita sopiva kiertopiiri Valita ja mitoittaa tarvittavat komponentit avoimeen keräinpiiriin (Esimerkiksi: aurinkokeräin, vesivaraaja, pumppu, säädin, anturit, eristys, täyttöja tyhjennysventtiili, varoventtiilit, ilmausventtiili, putkisto flashing) Valita ja mitoittaa tarvittavat komponentit suljettuun keräinpiiriin Valita ja mitoittaa tarvittavat komponentit avoimeen keräinpiiriin Valita ja mitoittaa tarvittavat komponentit suljettuun termosifonipiiriin (painovoimainen kiertopiiri, ei pumppua) 6. JÄRJESTELMÄRATKAISU JA ASENNUKSEN SUUNNITTELU Annetulla järjestelmäratkaisulla ja komponenteilla asentajan tulee osata seuraavat tehtävät: Määritä avoimen aurinkokiertopiirin komponenttien paikat ja järjestelmäratkaisu Määritä suljetun aurinkokiertopiirin komponenttien paikat ja järjestelmäratkaisu Määritä avoimen termosifonpiirin komponenttien paikat ja järjestelmäratkaisu Määritä suljetun termosifonipiirin komponenttien paikat ja järjestelmäratkaisu Rakennuslupahakemuksen tekeminen Arvioida ajantarve, materiaalitarve, työkalut ja asentamiseen tarvittava työ Tarkistaa kaikki toimitetut komponentit mahdollisten vaurioiden arvioimiseksi Jaksottaa asennustyö ajankäytön ja materiaalikäytön tehostamiseksi 4

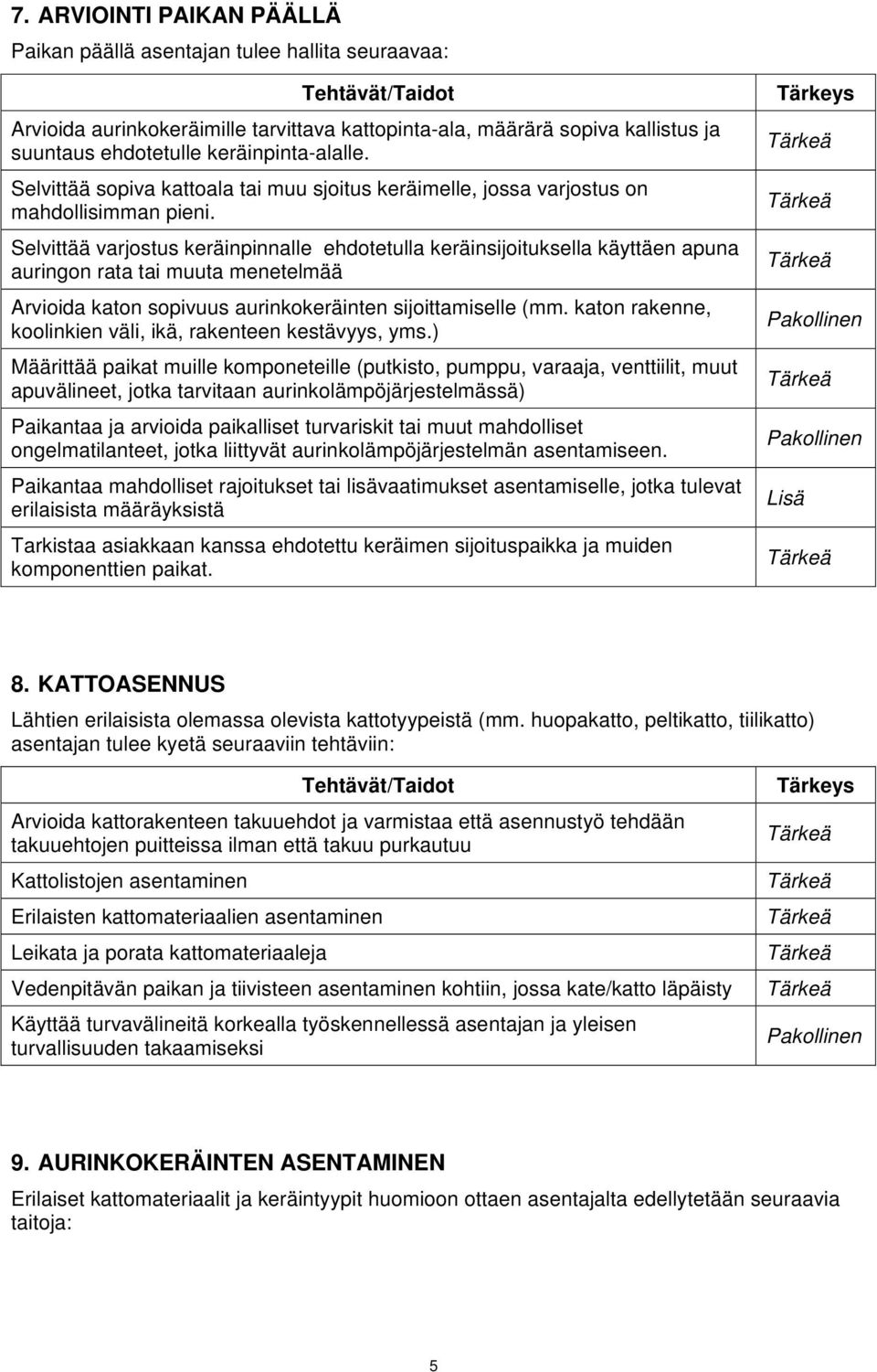

6 7. ARVIOINTI PAIKAN PÄÄLLÄ Paikan päällä asentajan tulee hallita seuraavaa: Arvioida aurinkokeräimille tarvittava kattopinta-ala, määrärä sopiva kallistus ja suuntaus ehdotetulle keräinpinta-alalle. Selvittää sopiva kattoala tai muu sjoitus keräimelle, jossa varjostus on mahdollisimman pieni. Selvittää varjostus keräinpinnalle ehdotetulla keräinsijoituksella käyttäen apuna auringon rata tai muuta menetelmää Arvioida katon sopivuus aurinkokeräinten sijoittamiselle (mm. katon rakenne, koolinkien väli, ikä, rakenteen kestävyys, yms.) Määrittää paikat muille komponeteille (putkisto, pumppu, varaaja, venttiilit, muut apuvälineet, jotka tarvitaan aurinkolämpöjärjestelmässä) Paikantaa ja arvioida paikalliset turvariskit tai muut mahdolliset ongelmatilanteet, jotka liittyvät aurinkolämpöjärjestelmän asentamiseen. Paikantaa mahdolliset rajoitukset tai lisävaatimukset asentamiselle, jotka tulevat erilaisista määräyksistä Tarkistaa asiakkaan kanssa ehdotettu keräimen sijoituspaikka ja muiden komponenttien paikat. 8. KATTOASENNUS Lähtien erilaisista olemassa olevista kattotyypeistä (mm. huopakatto, peltikatto, tiilikatto) asentajan tulee kyetä seuraaviin tehtäviin: Arvioida kattorakenteen takuuehdot ja varmistaa että asennustyö tehdään takuuehtojen puitteissa ilman että takuu purkautuu Kattolistojen asentaminen Erilaisten kattomateriaalien asentaminen Leikata ja porata kattomateriaaleja Vedenpitävän paikan ja tiivisteen asentaminen kohtiin, jossa kate/katto läpäisty Käyttää turvavälineitä korkealla työskennellessä asentajan ja yleisen turvallisuuden takaamiseksi 9. AURINKOKERÄINTEN ASENTAMINEN Erilaiset kattomateriaalit ja keräintyypit huomioon ottaen asentajalta edellytetään seuraavia taitoja: 5

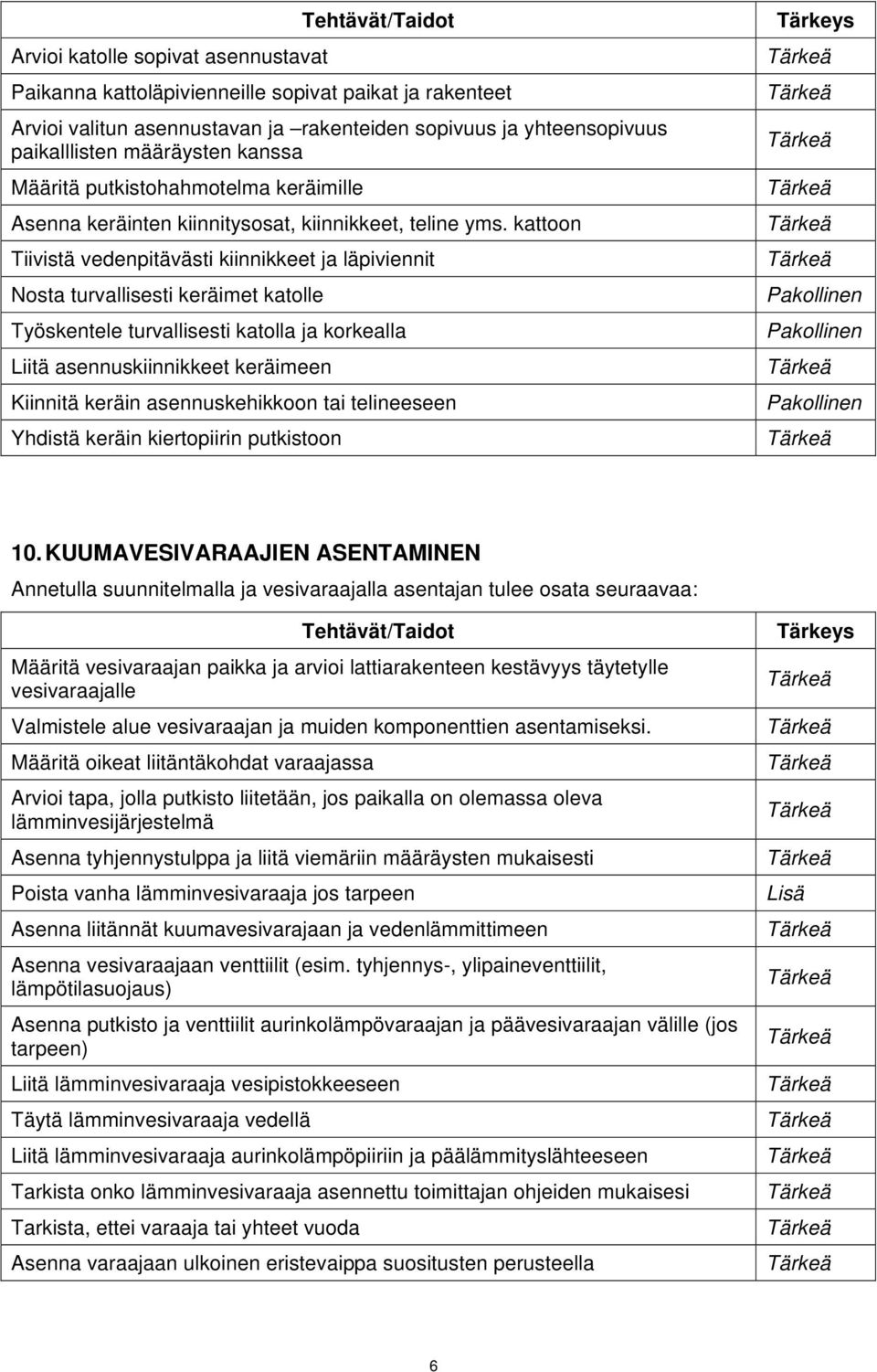

7 Arvioi katolle sopivat asennustavat Paikanna kattoläpivienneille sopivat paikat ja rakenteet Arvioi valitun asennustavan ja rakenteiden sopivuus ja yhteensopivuus paikalllisten määräysten kanssa Määritä putkistohahmotelma keräimille Asenna keräinten kiinnitysosat, kiinnikkeet, teline yms. kattoon Tiivistä vedenpitävästi kiinnikkeet ja läpiviennit Nosta turvallisesti keräimet katolle Työskentele turvallisesti katolla ja korkealla Liitä asennuskiinnikkeet keräimeen Kiinnitä keräin asennuskehikkoon tai telineeseen Yhdistä keräin kiertopiirin putkistoon 10. KUUMAVESIVARAAJIEN ASENTAMINEN Annetulla suunnitelmalla ja vesivaraajalla asentajan tulee osata seuraavaa: Määritä vesivaraajan paikka ja arvioi lattiarakenteen kestävyys täytetylle vesivaraajalle Valmistele alue vesivaraajan ja muiden komponenttien asentamiseksi. Määritä oikeat liitäntäkohdat varaajassa Arvioi tapa, jolla putkisto liitetään, jos paikalla on olemassa oleva lämminvesijärjestelmä Asenna tyhjennystulppa ja liitä viemäriin määräysten mukaisesti Poista vanha lämminvesivaraaja jos tarpeen Asenna liitännät kuumavesivarajaan ja vedenlämmittimeen Asenna vesivaraajaan venttiilit (esim. tyhjennys-, ylipaineventtiilit, lämpötilasuojaus) Asenna putkisto ja venttiilit aurinkolämpövaraajan ja päävesivaraajan välille (jos tarpeen) Liitä lämminvesivaraaja vesipistokkeeseen Täytä lämminvesivaraaja vedellä Liitä lämminvesivaraaja aurinkolämpöpiiriin ja päälämmityslähteeseen Tarkista onko lämminvesivaraaja asennettu toimittajan ohjeiden mukaisesi Tarkista, ettei varaaja tai yhteet vuoda Asenna varaajaan ulkoinen eristevaippa suositusten perusteella 6

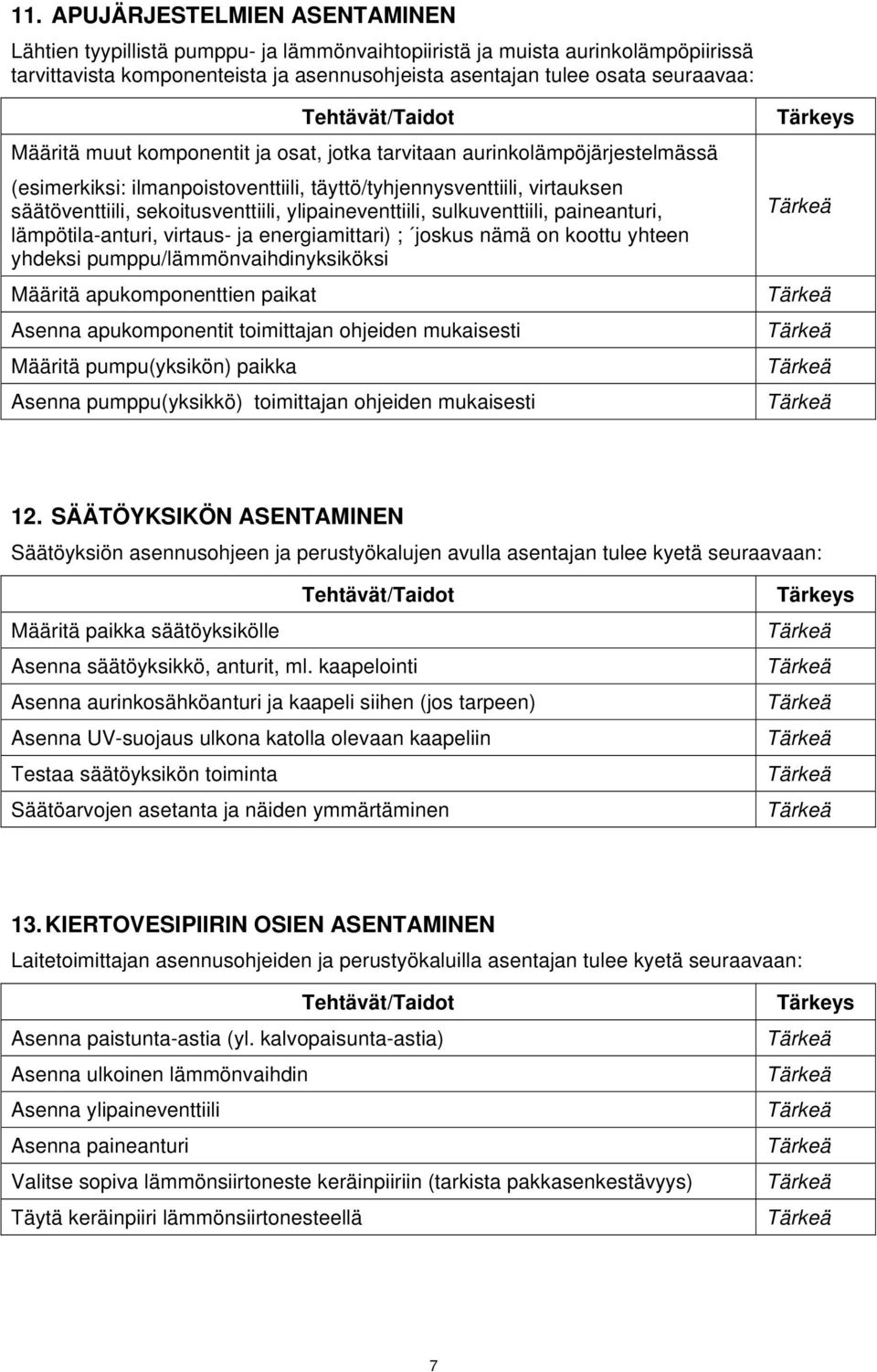

8 11. APUJÄRJESTELMIEN ASENTAMINEN Lähtien tyypillistä pumppu- ja lämmönvaihtopiiristä ja muista aurinkolämpöpiirissä tarvittavista komponenteista ja asennusohjeista asentajan tulee osata seuraavaa: Määritä muut komponentit ja osat, jotka tarvitaan aurinkolämpöjärjestelmässä (esimerkiksi: ilmanpoistoventtiili, täyttö/tyhjennysventtiili, virtauksen säätöventtiili, sekoitusventtiili, ylipaineventtiili, sulkuventtiili, paineanturi, lämpötila-anturi, virtaus- ja energiamittari) ; joskus nämä on koottu yhteen yhdeksi pumppu/lämmönvaihdinyksiköksi Määritä apukomponenttien paikat Asenna apukomponentit toimittajan ohjeiden mukaisesti Määritä pumpu(yksikön) paikka Asenna pumppu(yksikkö) toimittajan ohjeiden mukaisesti 12. SÄÄTÖYKSIKÖN ASENTAMINEN Säätöyksiön asennusohjeen ja perustyökalujen avulla asentajan tulee kyetä seuraavaan: Määritä paikka säätöyksikölle Asenna säätöyksikkö, anturit, ml. kaapelointi Asenna aurinkosähköanturi ja kaapeli siihen (jos tarpeen) Asenna UV-suojaus ulkona katolla olevaan kaapeliin Testaa säätöyksikön toiminta Säätöarvojen asetanta ja näiden ymmärtäminen 13. KIERTOVESIPIIRIN OSIEN ASENTAMINEN Laitetoimittajan asennusohjeiden ja perustyökaluilla asentajan tulee kyetä seuraavaan: Asenna paistunta-astia (yl. kalvopaisunta-astia) Asenna ulkoinen lämmönvaihdin Asenna ylipaineventtiili Asenna paineanturi Valitse sopiva lämmönsiirtoneste keräinpiiriin (tarkista pakkasenkestävyys) Täytä keräinpiiri lämmönsiirtonesteellä 7

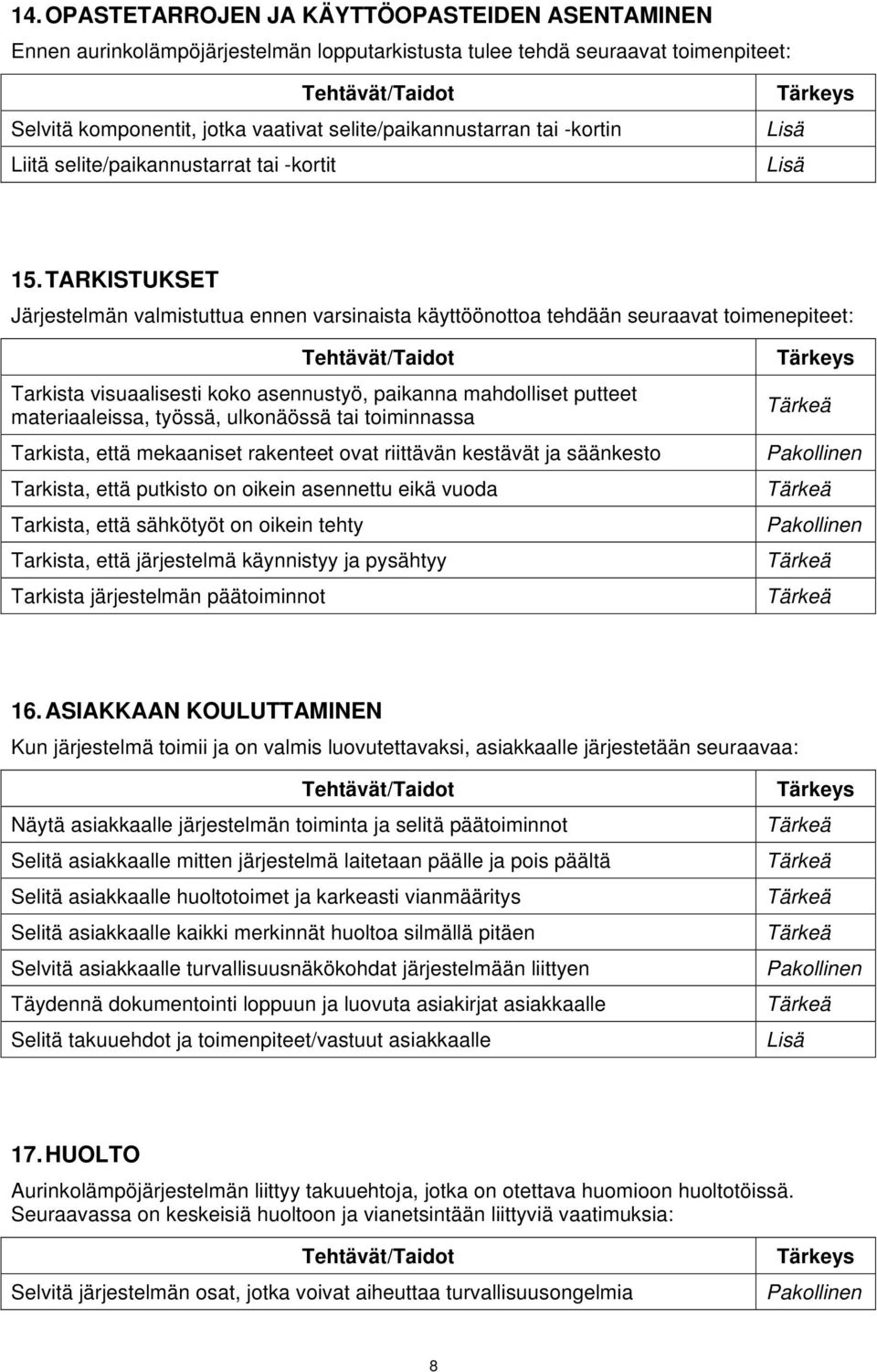

9 14. OPASTETARROJEN JA KÄYTTÖOPASTEIDEN ASENTAMINEN Ennen aurinkolämpöjärjestelmän lopputarkistusta tulee tehdä seuraavat toimenpiteet: Selvitä komponentit, jotka vaativat selite/paikannustarran tai -kortin Liitä selite/paikannustarrat tai -kortit 15. TARKISTUKSET Järjestelmän valmistuttua ennen varsinaista käyttöönottoa tehdään seuraavat toimenepiteet: Tarkista visuaalisesti koko asennustyö, paikanna mahdolliset putteet materiaaleissa, työssä, ulkonäössä tai toiminnassa Tarkista, että mekaaniset rakenteet ovat riittävän kestävät ja säänkesto Tarkista, että putkisto on oikein asennettu eikä vuoda Tarkista, että sähkötyöt on oikein tehty Tarkista, että järjestelmä käynnistyy ja pysähtyy Tarkista järjestelmän päätoiminnot 16. ASIAKKAAN KOULUTTAMINEN Kun järjestelmä toimii ja on valmis luovutettavaksi, asiakkaalle järjestetään seuraavaa: Näytä asiakkaalle järjestelmän toiminta ja selitä päätoiminnot Selitä asiakkaalle mitten järjestelmä laitetaan päälle ja pois päältä Selitä asiakkaalle huoltotoimet ja karkeasti vianmääritys Selitä asiakkaalle kaikki merkinnät huoltoa silmällä pitäen Selvitä asiakkaalle turvallisuusnäkökohdat järjestelmään liittyen Täydennä dokumentointi loppuun ja luovuta asiakirjat asiakkaalle Selitä takuuehdot ja toimenpiteet/vastuut asiakkaalle 17. HUOLTO Aurinkolämpöjärjestelmän liittyy takuuehtoja, jotka on otettava huomioon huoltotöissä. Seuraavassa on keskeisiä huoltoon ja vianetsintään liittyviä vaatimuksia: Selvitä järjestelmän osat, jotka voivat aiheuttaa turvallisuusongelmia 8

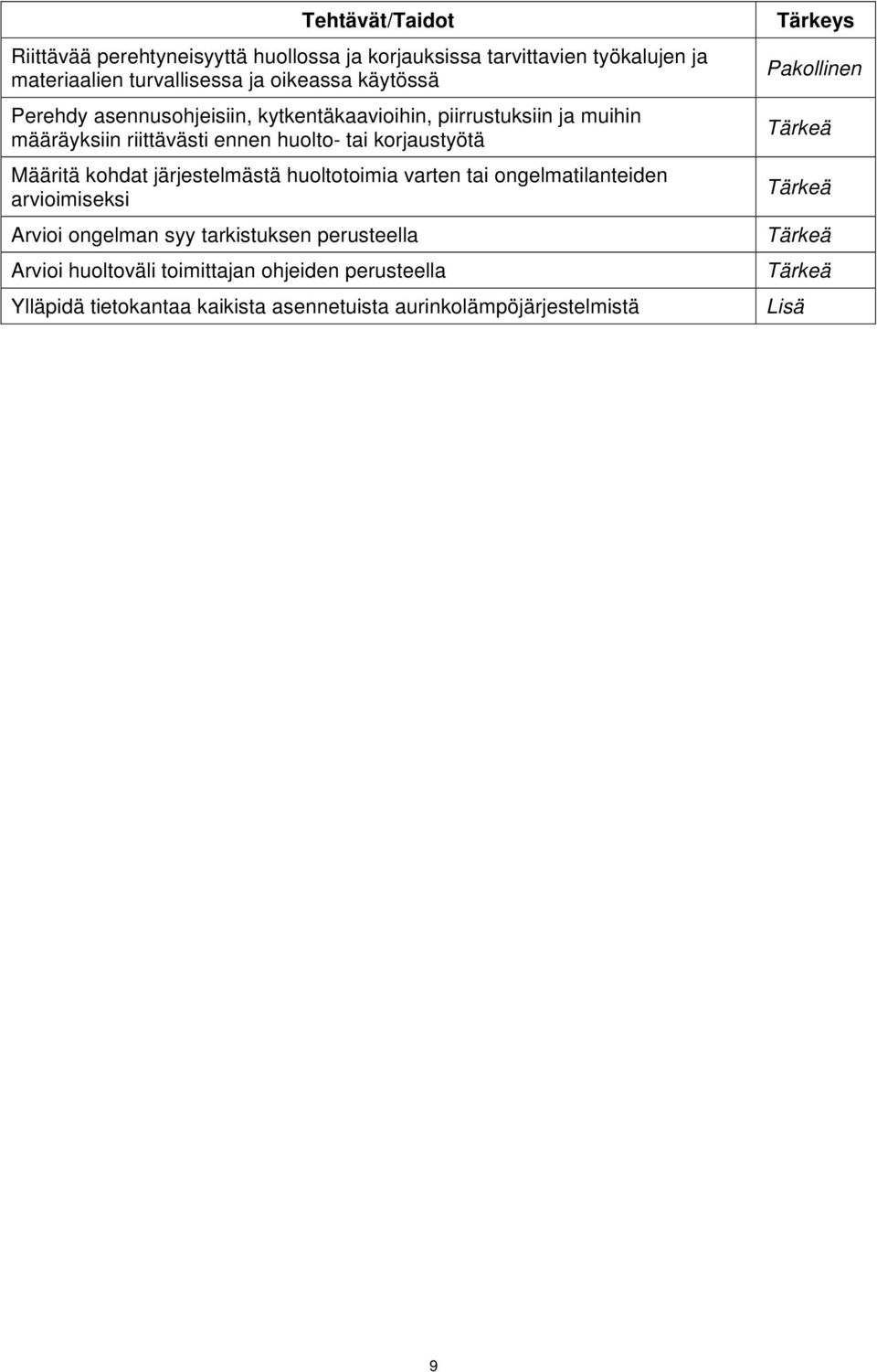

10 Riittävää perehtyneisyyttä huollossa ja korjauksissa tarvittavien työkalujen ja materiaalien turvallisessa ja oikeassa käytössä Perehdy asennusohjeisiin, kytkentäkaavioihin, piirrustuksiin ja muihin määräyksiin riittävästi ennen huolto- tai korjaustyötä Määritä kohdat järjestelmästä huoltotoimia varten tai ongelmatilanteiden arvioimiseksi Arvioi ongelman syy tarkistuksen perusteella Arvioi huoltoväli toimittajan ohjeiden perusteella Ylläpidä tietokantaa kaikista asennetuista aurinkolämpöjärjestelmistä 9
