WA 430. Pyöräkuormaaja WA MOOTTORITEHO 173 kw / rpm TYÖPAINO kg KAUHOJEN TILAVUUDET 3,3-4,2 m³

Transkriptio

1 WA 430 Pyöräkuormaaja WA430-6 MOOTTORITEHO 173 kw / rpm TYÖPAINO kg KAUHOJEN TILAVUUDET 3,3-4,2 m³

2 Yhdellä silmäyksellä Tehokkaan ja tuottavan WA430-6 pyöräkuormaajan Komatsun pitkälle kehittämä voimansiirtoteknologia ja huippusuorituskykyinen moottori kehittävät suuren tehon ja vääntömomentin alhaisella käyntinopeudella. WA430-6 suoriutuu kaikista töistään erittäin polttoainetehokkaasti erinomaisen pitokykynsä ja suljettupiirisen, kuormituksen tunnistavan hydrauliikkajärjestelmänsä (CLSS) ansiosta. Ainutlaatuinen SpaceCab - ohjaamo tarjoaa vertaansa vailla olevan kuljettajan mukavuuden ja esteettömän näkyvyyden kauhalle ja pyöriin. Luotettavuus, taloudellisuus, turvallisuus ja huollon helppous WA430-6 asettaa uudet vertauskohteet tämän kokoluokan kuormaajille. Korkea tuottavuus & alhainen polttoaineen kulutus Rajusti vääntävä ja vähän kuluttava ecot3 Komatsu-moottori Täyttää EU vaihe IIIA ja EPA Tier III -vaatimukset Suuritehoinen vääntömomentinmuunnin Vääntömomentinmuuntimen lukitus (lisävaruste) Automaattivaihteisto, jossa kaksi nopeusaluevaihtoehtoa Erinomainen vakavuus ja ketteryys Suuri tyhjennyskorkeus ja erinomainen ulottuma Leveä raideväli ja pitkä akseliväli Ajonvakaaja estää tehokkaasti kuormaa varisemasta Komatsu CLSS hydrauliikkajärjestelmä 2

3 WA430-6 Erinomainen kuljettajan mukavuus Kaksiovinen SpaceCab -ohjaamo Erinomainen 360 näkyvyys Ilmajousitettu, lämmitettävä istuin Kookkaat käsinojat ja säädettävä konsoli Sähköisesti toimiva ilmastointilaite MOOTTORITEHO 173 kw / rpm TYÖPAINO kg KAUHOJEN TILAVUUDET 3,3-4,2 m³ Helppo huoltaa Automaattisesti suuntaa vaihtava tuuletin nopeuttaa jäähdyttimen puhdistusta Tehdasasennettu keskusvoitelujärjestelmä Suuret ylöspäin aukeavat ovet helpottavat huoltokohteisiin pääsyä EMMS - Valvontajärjestelmä Pitkään kestävät, järeät komponentit Komatsun koneen paikannusjärjestelmä Helppo ja mukava ajaa Pehmeäliikkeiset ergonomiset työlaitteen hallintavivut Yksivipuhallinta (lisävaruste) Vaistoava kaasupoljin Joystick-sauvaohjaus (lisävaruste) 3

4 Korkea tuottavuus & alhainen polttoaineen kulutus Pienikulutuksinen ecot3 -moottori Komatsun SAA6D114E-3 -moottori kehittää erinomaisen vääntömomentin ja hyvän suorituskyvyn alhaisilla käyntinopeuksilla aikaisempaa pienemmällä polttoaineen kulutuksella. Tämän ecot3 -moottorin ominaisuuksiin kuuluu uusi palotilan rakenne sekä optimaalinen ruiskutuksen ja palotapahtuman ajoitus. Uuden yhteispaineruiskutusjärjestelmän painetta nostettiin ruiskutuksen ja polttoainetehokkuuden parantamiseksi. Ilmasta ilmaan välijäähdytin viilentää turbon sylintereihin ahtaman ilman lämpötilaa ja pienentää edelleen polttoaineen kulutusta. Täyttää EU Vaihe IIIA -vaatimukset Komatsun uusi ecot3 -moottoriteknologia vähentää typpioksidija hiukkaspäästöjä sekä alentaa polttoaineen kulutusta ja melutasoa. Valmistaja takaa, että Komatsu SAA6D114E-3 on EPA Tier III- ja EU Vaihe IIIA -päästömääräysten mukainen. Ruiskutussuutin Elektroninen ohjausyksikkö Automaattivaihteisto, jossa kaksi nopeusaluevaihtoehtoa Kuljettaja voi valita käsivälitteisen vaihtamistavan tai valita toisen automaattisista nopeusalueista. Hidas nopeusalue pitää moottorin käyntinopeuden alhaisempana parantaen polttoainetehokkuutta ja pitokykyä kaasupolkimen avulla. Nopea nopeusalue siirtää vaihtamishetken korkeammalle käyntinopeudelle. Komatsun pitkälle kehittämä voimansiirto Komatsun uusima voimansiirto ja siihen yhdistetty suuritehoinen momentinmuunnin takaavat optimaalisen tehokkuuden ja ennen näkemättömän vetokyvyn/painon suhteen. Alhaisille nopeuksille ominainen raju vetokyky helpottaa suuresti tunkeutumista sora- tai kiviaineskasaan. Autojen kuormaaminen on tehokkaampaa myös ahtaissa olosuhteissa. Kannettaessa WA430-6 kiihtyy nopeasti ja yltää suuriin ajonopeuksiin myös nousuissa sekä syöttösuppiloille johtavilla jyrkillä rampeilla. Yhteispainejärjestelmä Syöttöpumppu Korkeapaineinen yhteispaineruiskutus Ilmanjäähdytin Ilmasta ilmaan välijäähdytysjärjestelmä Nm kw 4

5 Suurempi kantonopeus Lisävarusteena saatava lukittava momentinmuunnin parantaa tuottavuutta ja polttoainetaloutta kantotehtävissä ja lyhyillä siirtomatkoilla. Kuljettaja voi kytkeä järjestelmän toimintaan 3. ja 4. vaihteilla. Ajonopeus kohoaa huomattavasti etenkin nousuissa suuremman vetokyvyn ansiosta. Samalla muuntimen tehohäviöt eliminoituvat ja polttoaineenkulutus pienenee merkittävästi. 5

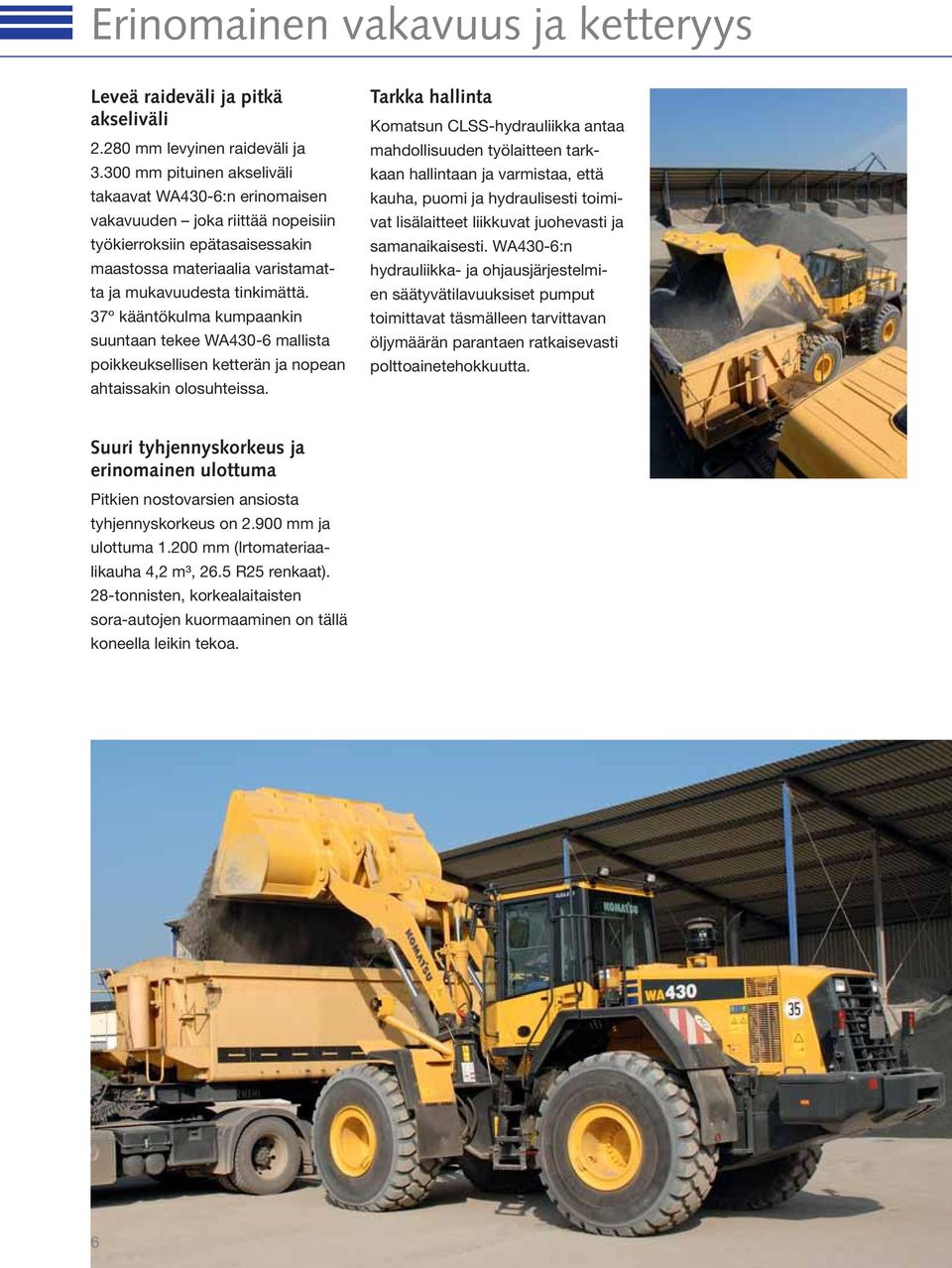

6 Erinomainen vakavuus ja ketteryys Leveä raideväli ja pitkä akseliväli mm levyinen raideväli ja mm pituinen akseliväli takaavat WA430-6:n erinomaisen vakavuuden joka riittää nopeisiin työkierroksiin epätasaisessakin maastossa materiaalia varistamatta ja mukavuudesta tinkimättä. 37º kääntökulma kumpaankin suuntaan tekee WA430-6 mallista poikkeuksellisen ketterän ja nopean ahtaissakin olosuhteissa. Tarkka hallinta Komatsun CLSS-hydrauliikka antaa mahdollisuuden työlaitteen tarkkaan hallintaan ja varmistaa, että kauha, puomi ja hydraulisesti toimivat lisälaitteet liikkuvat juohevasti ja samanaikaisesti. WA430-6:n hydrauliikka- ja ohjausjärjestelmien säätyvätilavuuksiset pumput toimittavat täsmälleen tarvittavan öljymäärän parantaen ratkaisevasti polttoainetehokkuutta. Suuri tyhjennyskorkeus ja erinomainen ulottuma Pitkien nostovarsien ansiosta tyhjennyskorkeus on mm ja ulottuma mm (Irtomateriaalikauha 4,2 m³, 26.5 R25 renkaat). 28-tonnisten, korkealaitaisten sora-autojen kuormaaminen on tällä koneella leikin tekoa. 6

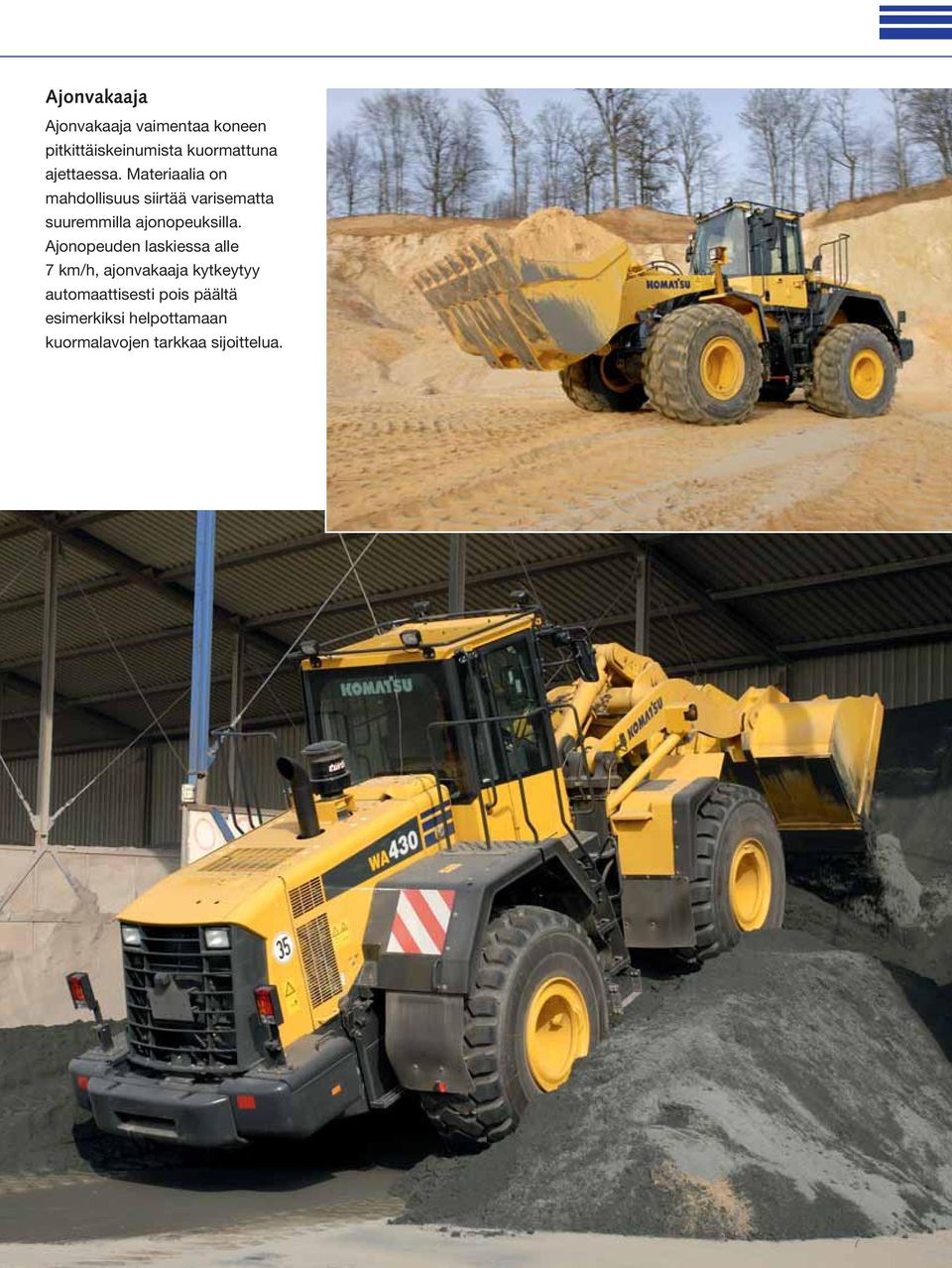

7 Ajonvakaaja Ajonvakaaja vaimentaa koneen pitkittäiskeinumista kuormattuna ajettaessa. Materiaalia on mahdollisuus siirtää varisematta suuremmilla ajonopeuksilla. Ajonopeuden laskiessa alle 7 km/h, ajonvakaaja kytkeytyy automaattisesti pois päältä esimerkiksi helpottamaan kuormalavojen tarkkaa sijoittelua. 7

8 Helppo ja mukava ajaa Pehmeäliikkeiset ergonomiset työlaitteen hallintavivut EPC lisävaruste Uusilla sormenpäillä liikuteltavilla hallintavivuilla hallinta on kevyttä ja tarkkaa. Hallintavipujen ja koko konsolin asento voidaan säätää kullekin kuljettajalle mieleiseksi. Hydrauliikan ohjaukseen tarkoitettu EPC -laitteisto on saatavana lisävarusteena. Se tarjoaa tärinättömän modulointitoiminnon kauhanliikkeiden hidastamiseksi ja pysäyttämiseksi kauhaa laskettaessa. Käytön helpottamiseksi nostoliikkeen rajoittimen ylä- ja ala-asennot voidaan asettaa kojetaulussa olevalla kytkimellä. Kolmanneksi elektronisessa esiohjauksessa on työskentelyä nopeuttava puoliautomaattinen kauhan täyttötoiminto. Monitoiminen PPChallintavipu (lisävaruste) Hydraulisesti esiohjattu monitoimivipu, johon on yhdistetty eteen/taakse -suunnanvaihtokytkin, helpottaa suuresti koneen käsittelyä. Kuljettaja voi yhdellä kädellä samanaikaisesti ohjata työlaitetta ja muuttaa koneen ajosuuntaa. Monitoimivipu on parhain ratkaisu maansiirtotöissä. Vaistoava kaasupoljin Uusi vaistoava kaasupoljin toimii automaattisesti ja ohjaa kuljettajaa vaihtamaan oikealla hetkellä kuormitukseen nähden. Raskaissa työolosuhteissa, joissa tarvitaan suurta vetovoimaa ja rajua kiihtyvyyttä, kuljettajilla on taipumus painaa kaasupoljinta syvempään. Kone vaistoaa tämän ja vaihtaa suuremmalle vaihteelle mahdollisimman myöhään. Kevyissä töissä, joissa polttoaineenkulutus on tärkein tekijä, kuljettajan kaasujalka on huomattavasti kevyempi. Kone vaistoaa tämänkin tilanteen ja vaihtaa polttoainetehokkuuden parantamiseksi suuremmalle vaihteelle niin nopeasti kuin mahdollista. Uusi helppo joystick-ohjaus (lisävaruste) Uusi sauvaohjausjärjestelmä on saatavana lisävarusteena. Sauvaohjauksessa vaihtaminen hoidetaan painikkeilla ja ohjaaminen tapahtuu mukavasti ranneliikkeellä kuormauksen aikana. Lisäksi käytettävissä on kaksi erilaista ohjausnopeutta sen mukaan, onko kysymyksessä tiukka V-liikeratainen autojen kuormaus vai materiaalin kantaminen pitemmällä siirtomatkalla. 8

9 9

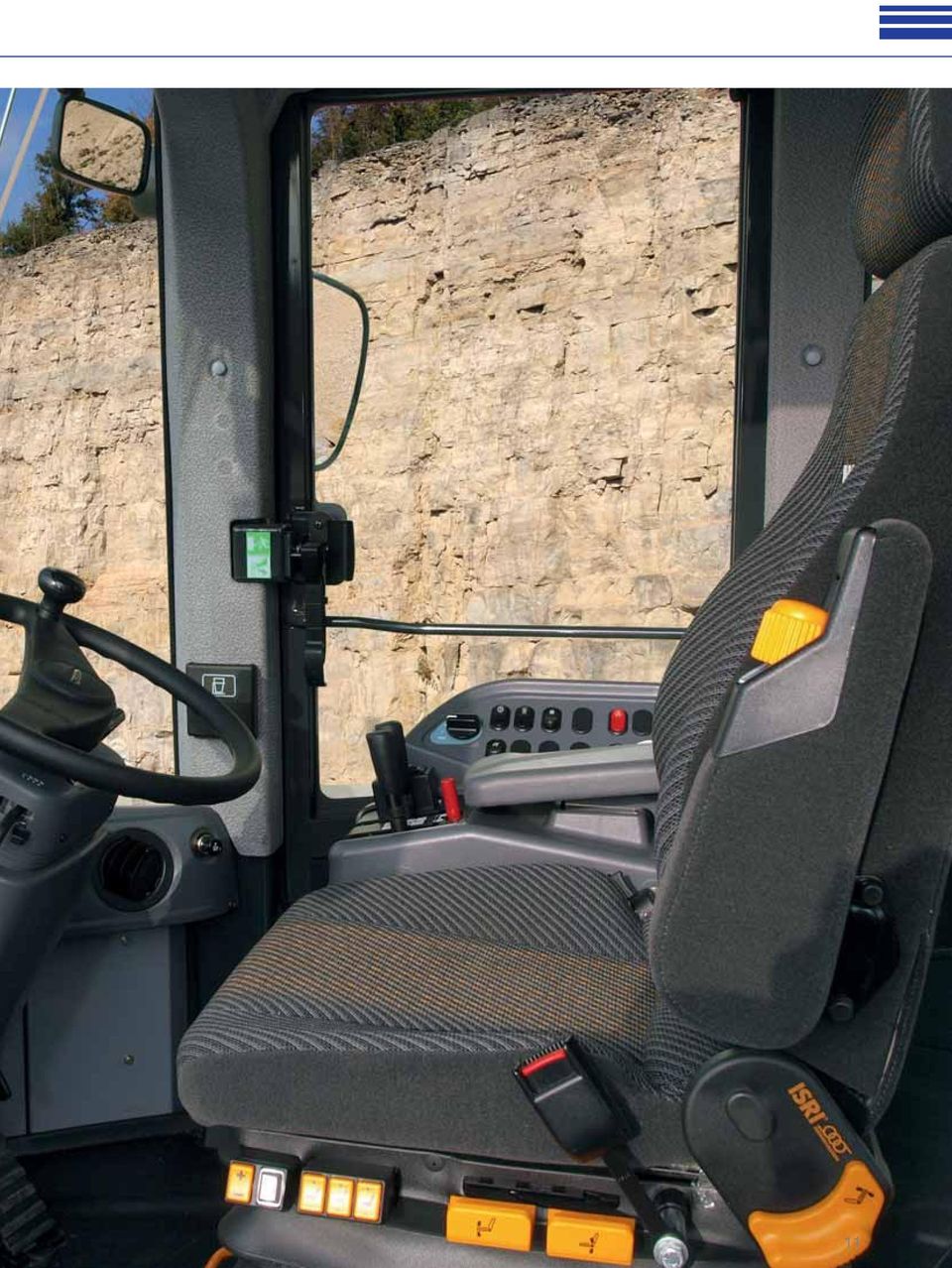

10 Erinomainen kuljettajan mukavuus Tilava SpaceCab -ohjaamo Komatsun kokoluokkansa tilavimpiin kuuluvaa SpaceCab -ohjaamoa on edelleen pidennetty jalkatilan lisäämiseksi. Se tarjoaa henkilöautoon verrattavan ajomukavuuden. Ohjaamo on asennettu tärinää ja melua tehokkaasti vaimentavien viskoosivaimentimien varaan. Erinomainen 360 näkyvyys Suuresta raamittomasta tuulilasista avautuu esteetön näkyvyys kauhalle ja renkaille. Alaspäin viisto konepeitto parantaa näkyvyyttä taaksepäin. Sähköisesti toimiva ilmastointilaite Vakiona olevan elektronisesti ohjatun ilmastointilaitteen avulla kuljettaja voi säätää ohjaamoon häntä miellyttävät työolosuhteet ulkoilman lämpötilasta riippumatta. Työhön ja tuottavuuteen on helpompi keskittyä koko työvuoron ajan. Mukavuutta lisäävät Lisäksi Komatsun SpaceCab -ohjaamossa ovat vakiona CD radio, kuuma tai viileä eväskotelo, useita säilytystiloja ja säädettävät käsinojat istuimen kummallakin puolella. Ilmajousitettu, lämmitettävä istuin Runsaasti säätömahdollisuuksia tarjoava ristiselän tuella varustettu istuin varmistaa kuljettajan mukavuuden työvuoron aikana. Kaikki istuimet ovat lämmitettäviä ja mukavia kylminäkin aamuina. Turvallinen ja helppo kulku ohjaamoon Ohjaamoon kulku on helppoa portaita pitkin, joissa on itsepuhdistuvat, 8 eteenpäin kallistuvat askelmat. Takareunasta saranoidut ohjaamon ovet avautuvat täysin auki-asentoon ja myös oikean puoleinen ovi avautuu täysin avoimeksi. 10

11 11

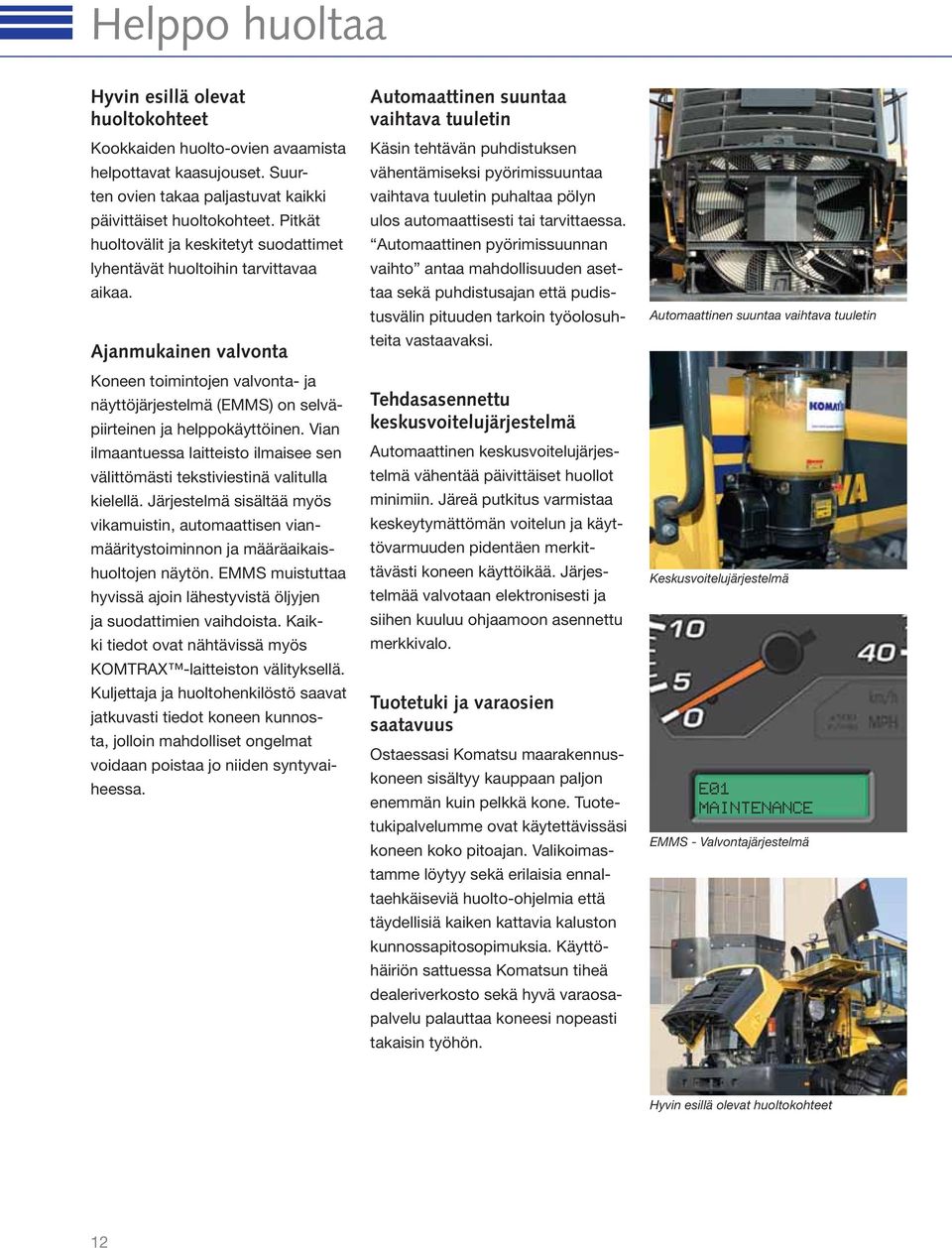

12 Helppo huoltaa Hyvin esillä olevat huoltokohteet Kookkaiden huolto-ovien avaamista helpottavat kaasujouset. Suurten ovien takaa paljastuvat kaikki päivittäiset huoltokohteet. Pitkät huoltovälit ja keskitetyt suodattimet lyhentävät huoltoihin tarvittavaa aikaa. Ajanmukainen valvonta Koneen toimintojen valvonta- ja näyttöjärjestelmä (EMMS) on selväpiirteinen ja helppokäyttöinen. Vian ilmaantuessa laitteisto ilmaisee sen välittömästi tekstiviestinä valitulla kielellä. Järjestelmä sisältää myös vikamuistin, automaattisen vianmääritystoiminnon ja määräaikaishuoltojen näytön. EMMS muistuttaa hyvissä ajoin lähestyvistä öljyjen ja suodattimien vaihdoista. Kaikki tiedot ovat nähtävissä myös KOMTRAX -laitteiston välityksellä. Kuljettaja ja huoltohenkilöstö saavat jatkuvasti tiedot koneen kunnosta, jolloin mahdolliset ongelmat voidaan poistaa jo niiden syntyvaiheessa. Automaattinen suuntaa vaihtava tuuletin Käsin tehtävän puhdistuksen vähentämiseksi pyörimissuuntaa vaihtava tuuletin puhaltaa pölyn ulos automaattisesti tai tarvittaessa. Automaattinen pyörimissuunnan vaihto antaa mahdollisuuden asettaa sekä puhdistusajan että pudistusvälin pituuden tarkoin työolosuhteita vastaavaksi. Tehdasasennettu keskusvoitelujärjestelmä Automaattinen keskusvoitelujärjestelmä vähentää päivittäiset huollot minimiin. Järeä putkitus varmistaa keskeytymättömän voitelun ja käyttövarmuuden pidentäen merkittävästi koneen käyttöikää. Järjestelmää valvotaan elektronisesti ja siihen kuuluu ohjaamoon asennettu merkkivalo. Tuotetuki ja varaosien saatavuus Ostaessasi Komatsu maarakennuskoneen sisältyy kauppaan paljon enemmän kuin pelkkä kone. Tuotetukipalvelumme ovat käytettävissäsi koneen koko pitoajan. Valikoimastamme löytyy sekä erilaisia ennaltaehkäiseviä huolto-ohjelmia että täydellisiä kaiken kattavia kaluston kunnossapitosopimuksia. Käyttöhäiriön sattuessa Komatsun tiheä dealeriverkosto sekä hyvä varaosapalvelu palauttaa koneesi nopeasti takaisin työhön. Automaattinen suuntaa vaihtava tuuletin Keskusvoitelujärjestelmä E01 MAINTENANCE EMMS - Valvontajärjestelmä Hyvin esillä olevat huoltokohteet 12

13 13

14 Komatsun koneen paikannusjärjestelmä KOMTRAX on mullistava koneen paikannus- ja seurantajärjestelmä, joka on suunniteltu säästämään aikaasi ja rahojasi. Voit nyt paikallistaa ja valvoa konettasi koska tahansa ja missä tahansa. Käytä hyväksesi KOMTRAX :n välityksellä koneestasi saatavia arvokkaita tietoja huoltojen suunnittelussa ja koneen suorituskyvyn maksimoinnissa. KOMTRAX auttaa sinua: Täydellinen koneen valvonta Saat yksityiskohtaiset tiedot siitä, koska konettasi käytetään ja kuinka tuottavasti työtä tehdään. Täydellinen kaluston valvonta Voit valvoa kalustosi koneiden sijaintia koko ajan ja estää luvattoman käytön tai varkauden. Täydelliset tiedot koneen kunnosta ja sijainnista Saat varoitukset, hälytykset ja huomautukset netin tai sähköpostin välityksellä, jolloin voit ryhtyä heti kunnossapitotoimenpiteisiin ja varmistamaan koneen pitkää käyttöikää. Lisätietoja KOMTRAX ista saat KOMTRAX -esitteestä konemyyjältäsi.

15 KOMTRAX Koneen työskentelyaika Päivittäisellä työaikaraportilla saat koneen tarkat käyttöajat: milloin koneesi käynnistettiin ja milloin se sammutettiin sekä koneen kokonaiskäyttöajan. Kunnossapidon suunnittelu Tuottavuuden ja kunnossapidon tehostamiseksi muistutukset ilmaisevat koska suodattimet ja öljyt on vaihdettava. Paikannus Konelistaus paikallistaa välittömästi kaikki koneesi, jopa ulkomailla olevat. Koneen seuraaminen kuljetuksen aikana Konettasi siirrettäessä KOMTRAX lähettää siirtoa koskevia tietoja kuljetuksen edistymisestä verkkoon tai sähköpostiin ja varmistaa koneen saapumisen määränpäähän. Hälytykset Voit saada hälytystiedot sekä KOMTRAX internetin tai sähköpostin välityksellä. Lisääntynyt turvallisuus Koneen lukitusominaisuus mahdollistaa määrittelemään, milloin moottori voidaan käynnistää. Aitaus -toiminto tekee mahdolliseksi rajata koneen käyttöalueen halutun laajuiseksi ja koneen ylittäessä määritellyt rajat, huomautus rikkeestä toimitetaan on-lineviestinä omistajalle. 15

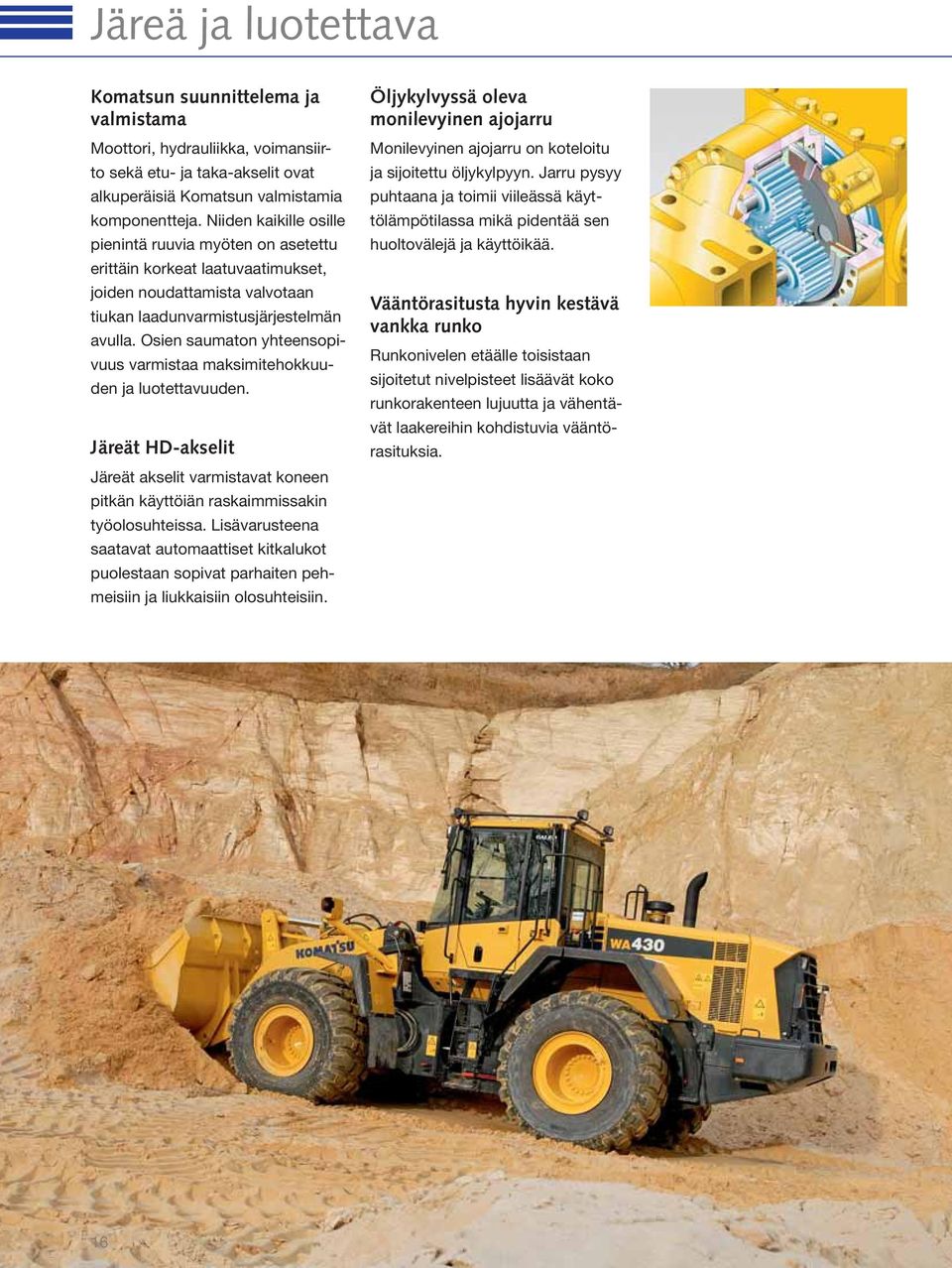

16 Järeä ja luotettava Komatsun suunnittelema ja valmistama Moottori, hydrauliikka, voimansiirto sekä etu- ja taka-akselit ovat alkuperäisiä Komatsun valmistamia komponentteja. Niiden kaikille osille pienintä ruuvia myöten on asetettu erittäin korkeat laatuvaatimukset, joiden noudattamista valvotaan tiukan laadunvarmistusjärjestelmän avulla. Osien saumaton yhteensopivuus varmistaa maksimitehokkuuden ja luotettavuuden. Järeät HD-akselit Järeät akselit varmistavat koneen pitkän käyttöiän raskaimmissakin työolosuhteissa. Lisävarusteena saatavat automaattiset kitkalukot puolestaan sopivat parhaiten pehmeisiin ja liukkaisiin olosuhteisiin. Öljykylvyssä oleva monilevyinen ajojarru Monilevyinen ajojarru on koteloitu ja sijoitettu öljykylpyyn. Jarru pysyy puhtaana ja toimii viileässä käyttölämpötilassa mikä pidentää sen huoltovälejä ja käyttöikää. Vääntörasitusta hyvin kestävä vankka runko Runkonivelen etäälle toisistaan sijoitetut nivelpisteet lisäävät koko runkorakenteen lujuutta ja vähentävät laakereihin kohdistuvia vääntörasituksia. 16

17 17

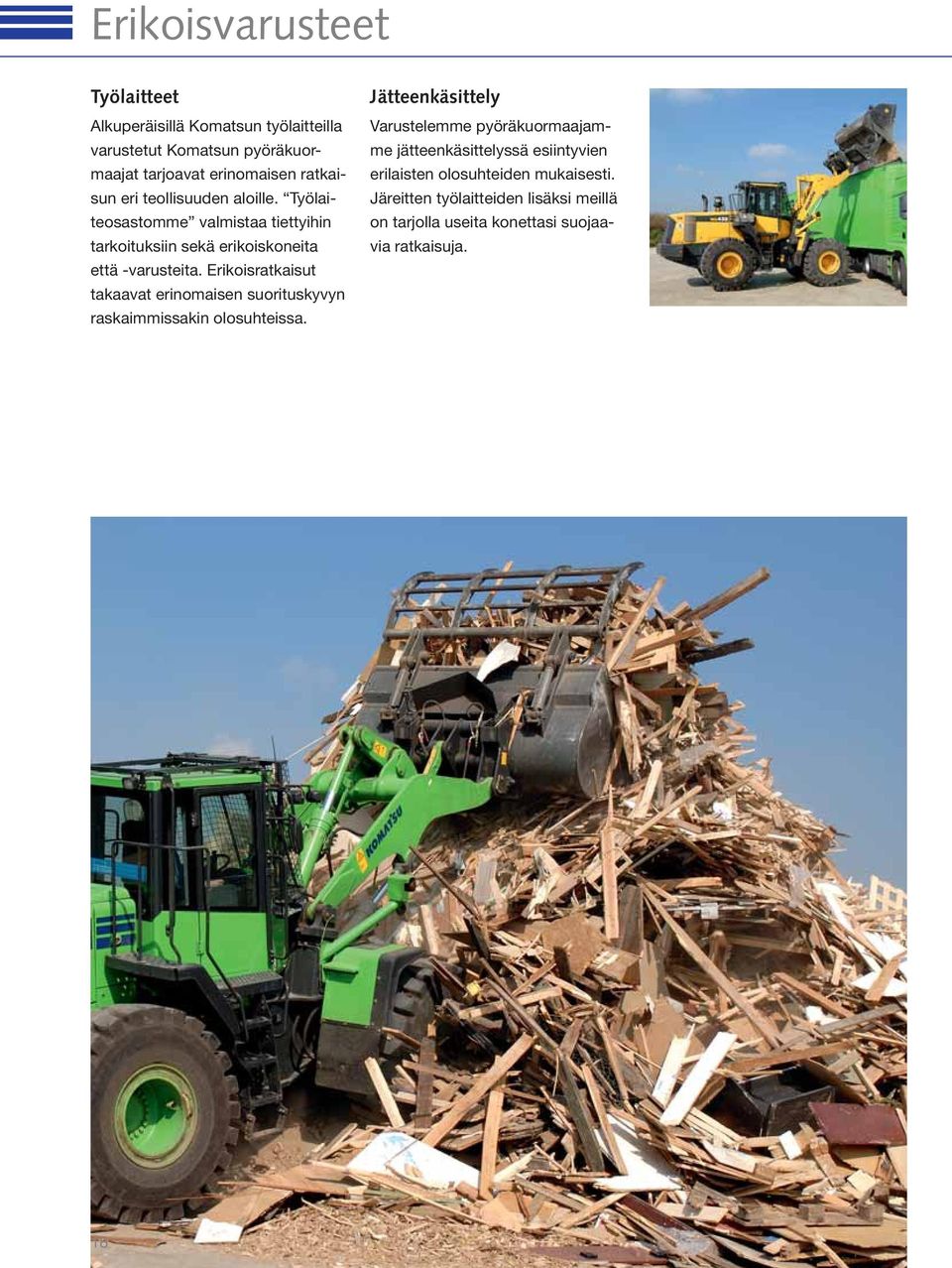

18 Erikoisvarusteet Työlaitteet Alkuperäisillä Komatsun työlaitteilla varustetut Komatsun pyöräkuormaajat tarjoavat erinomaisen ratkaisun eri teollisuuden aloille. Työlaiteosastomme valmistaa tiettyihin tarkoituksiin sekä erikoiskoneita että -varusteita. Erikoisratkaisut takaavat erinomaisen suorituskyvyn raskaimmissakin olosuhteissa. Jätteenkäsittely Varustelemme pyöräkuormaajamme jätteenkäsittelyssä esiintyvien erilaisten olosuhteiden mukaisesti. Järeitten työlaitteiden lisäksi meillä on tarjolla useita konettasi suojaavia ratkaisuja. 18

19 Kauhat ja lisälaitteet Sorakauha Sorakauhalle ominaisia piirteitä ovat hyvä tunkeutumis- ja irrotuskyky sekä erinomainen kuormanpito. Sorakauha voidaan varustaa leikkuuterän päälle kiinnitetyillä istukoilla ja vaihdettavilla tuppiloilla. Tasauskauha Yksiosaisen sileän pohjan ansiosta tasauskauha soveltuu hyvin sekä kuormaukseen että pinnan tasaukseen. Viistetyt sivulevyt parantavat kauhan tunkeutumiskykyä. Kauha on varustettu leikkuuterän päälle kiinnitetyillä istukoilla ja vaihdettavilla tuppiloilla sekä vaihdettavalla takaterällä. Irtomateriaalikauha Irtomateriaalikauha on oikea valinta irrallisen ja suhteellisen kevyen materiaalin käsittelyyn. Suorat sivureunat takaavat suuren kauhakapasiteetin, takareuna tekee tasoittamisen ja työmaan viimeistelyn helpoksi. Tämä irtomateriaalikauha voidaan varustaa joko huulilevyllä, johon on hitsattu kynnen tuppilot vaihdettaville kynsille tai pultatulla huulilevyllä. Järeä sorakauha Ihanteellinen kauha raskaisiin ja kuluttaviin olosuhteisiin. Paranna ansiotasoasi suojaamalla kauha ja vähentämällä korjaustöitä. Komatsu tarjoaa täydellisen kauhan suojan kulutusta kestävien vaihdettavien osien avulla. Pultattava hammasjärjestelmä vähentää kauhaan kohdistuvia hitsauksia ja estää hampaiden irtoamisen. Hydraulinen pikaliitin WA430-6 pystyy vaihtamaan työlaitetta muutamassa sekunnissa kiilalukitukseen perustuvan HD-pikaliittimen avulla. Kiilalukitukseen perustuvassa liittimessä kauhan alatappien siirtymä rajoittuu mahdollisimman lyhyeksi. Tämän ansiosta nostovoimat säilyvät miltei muuttumattomina tappikiinnitteisiin työlaitteisiin verrattuna. Monipuolinen työlaitevalikoima Esimerkiksi tukkipihti: Tukkien käsittelyyn tarkoitetulla erikoiskaatosylinterillä varustettuna WA430-6 soveltuu vahvan rakenteensa ja tehokkaan hydrauliikkansa ansiosta hyvin tukkikoneeksi. Järeä kuormausrunko ja vahvat akselit takaavat erinomaisen käyttövarmuuden. 19

20 Tekniset tiedot MOOTTORI Malli... Komatsu SAA6D114E-3 Tyyppi...Yhteispaineruiskutuksella varustettu vesijäähdytteinen, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori Moottoriteho käyntinopeudella rpm ISO kw / 232 hv Maks. suurin vääntömomentti / käyntinopeus Nm / rpm Sylinterien lukumäärä...6 Sylinterimitat, halkaisija iskunpituus mm Iskutilavuus... 8,27 l Tuulettimen tyyppi...hydraulinen Voitelujärjestelmä... Hammaspyöräpumppu, vesijäähdytteinen öljynjäähdytin ja mäntiä jäähdyttävät suuttimet Suodatin... Vedenerottimella varustettu päävirtasuodatin Ilmanpuhdistimen tyyppi... Kuiva ilmanpuhdistin, automaattinen pölynpoisto ja pölymäärän näyttävä esipuhdistin VAIHTEISTO Vaihteisto...Automaattinen powershift-vaihteisto Vääntömomentinmuunnin... Yksivaiheinen, yksiasteinen, 3-elementtinen Ajonopeudet km/h (23.5 R25 renkaat) Vaihde eteenpäin 7,0 12,3 21,6 37,2 muunnin lukittuna 22,5 39,0 taaksepäin 7,6 12,9 23,0 39,0 muunnin lukittuna 24,0 39,0 JARRUT Ajojarrut... Kaikkiin pyöriin vaikuttavat hydrauliset öljykylpylevyjarrut Seisontajarru...Öljykylvyssä olevat monilevyjarrut Hätäjarru... Käyttää seisontajarrua HYDRAULIIKKAJÄRJESTELMÄ Tyyppi...Komatsu CLSS (Closed Load Sensing System) Hydrauliikkapumppu... Muuttuvatilavuuksinen mäntäpumppu Työpaine bar Pumpun tuotto ,5 l/min Nosto-/kallistussylinterien lukumäärä...2/1 Tyyppi... Kaksitoiminen Sylinterimitat, halkaisija iskunpituus Nostosylinterit mm Kallistussylinteri mm Hydrauliikkajärjestelmän työkierrosaika nimelliskuorma kauhassa Nosto... 6,5 s Lasku (kauha tyhjänä)... 3,3 s Tyhjennys... 1,8 s OHJAUSJÄRJESTELMÄ Järjestelmä... Runko-ohjaus Tyyppi... Täyshydraulinen ohjaus Ohjauskulma kumpaankin suuntaan [40 max.] hjauspumppu... Muuttuvatilavuuksinen mäntäpumppu Työpaine bar Pumpun tuotto ,7 l/min Ohjaussylintereiden lukumäärä...2 Tyyppi... Kaksitoiminen Halkaisija x iskunpituus mm Pienin kääntösäde (23.5 R25 renkaiden ulkoreunasta mitattuna) mm AKSELIT JA RENKAAT Vetojärjestelmä... 4-pyöräveto Etuakseli... Komatsu HD-akseli, puolikevennetty vääntömomenttia suhteuttava tasauspyörästö (LSD-akselisto lisävarusteena) Taka-akseli... Komatsu HD-akseli, puolikevennetty vääntömomenttia suhteuttava tasauspyörästö, 26º kallistusvara, (LSD-akselisto lisävarusteena) Tasauspyörästö... Suora kartiohammaspyöräpari Päätepyörästö...Öljykylvyssä oleva planeettapyörästö Renkaat R25 TÄYTTÖMÄÄRÄT Jäähdytysjärjestelmä l Polttoainesäiliö l Moottoriöljy l Hydrauliikkajärjestelmä l Etuakseli l Taka-akseli l Vääntömomentinmuunnin ja vaihteisto l OHJAAMO SpaceCab : Kaksiovinen ohjaamo täyttää ISO 3471 ja SAE J1040c standardien ROPS -rakenteille asettamat vaatimukset sekä ISO 3449 standardin FOPS -rakenteita koskevat vaatimukset. Paineistettu ja ilmastoitu ohjaamo on meluvaimennettu ja asennettu nestettä sisältävien joustintukien varaan. ROPS = Koneen ympäripyörähtämisen kestävä rakenne, FOPS = Putoavilta esineiltä suojaava rakenne. PÄÄSTÖARVOT Moottorin päästöt...täyttää EU Vaihe IIIA ja EPA Tier III pakokaasuvaatimukset Äänitaso LwA, ulkoinen melu db(a) (2000/14/EC Stage II) LpA, melutaso ohjaamossa db(a) (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997)* Käsi/käsivarsi... 2,5 m/s² (mittausepävarmuus K = 0,48 m/s²) Vartalo... 0,5 m/s² (mittausepävarmuus K = 0,234 m/s²) * riskiarvon määrityksessä direktiivin 2002/44/EC mukaisesti, käytä ISO/TR 25398:2006 mukaisia arvoja. 20

21 Päämitat ja suoritusarvot HAARUKOIDEN PIIKIT Myyntikoodi C53 Trukkipiikin pituus mm A Maks. ulottuma maan tasossa mm B Suurin ulottuma mm C Maks. ulottuma pinottaessa mm 865 a Nostovarsien yläpään korkeus trukkihaarukoilla varustettuna mm b Saranatapin korkeus mm c Suurin pinoamiskorkeus mm d Haarukoiden korkeus suurimmalla ulottumalla mm Kaatokuorma runko suorana kg Kaatokuorma runko käännettynä kg Suurin hyötykuorma (EN474-3, 80%) kg Suurin hyötykuorma (EN474-3, 60%) kg Työpaino trukkihaarukoilla varustettuna kg KORKEAKAATOKAUHA Tyyppi A B Myyntikoodi Q39 Q41 Kauhan tilavuus (ISO 7546 kukkura) m³ 6,5 5,2 Materiaalin tiheys t/m³ 0,8 1,0 Kauhan leveys mm Kauhan paino ilman hampaita kg A Ulottuma 45º tyhjennyskulmalla mm a Kauhan takareunan korkeus mm b Saranatapin korkeus mm c Suurin kuormaus. 45º tyhjennyskulmalla mm d Tyhjennys. 45º tyhjennyskulmalla mm Tyyppi A: Kaatosylinterit ovat kauhan sisäpuolella Tyyppi B: Kaatosylinterit ovat kauhan ulkopuolella 21

22 Päämitat ja suoritusarvot MITAT JA SUORITUSARVOT Kauhan tyyppi Sorakauha Irtomateriaalikauha hampailla varustettuna pultattu terä hampailla varustettuna pultattu terä ilman hampaita hampailla varustettuna Kauhan tilavuus (ISO 7546 kukkura) m³ 3,3 3,45 3,6 3,75 3,6 3,6 3,75 Myyntikoodi 3948 C02 C03 C12 C13 C35 C36 C37 Materiaalin tiheys t/m³ 1,8 1,7 1,65 1,55 1,6 1,6 1,5 Kauhan paino kg Staatt. kaatokuorma runko suorana kg Staatt. kaatokuorma 37 ohjauskulmalla kg Irrotusvoima kn Nostokyky maanpinnan tasossa kn Työpaino (ilman lisävastapainoa) kg Kääntösäde renkaasta mitattuna (40 ) mm Kääntösäde kauhan kulmasta mitattuna (40 ) mm a Ulottuma 45º tyhjennyskulmalla mm b Tyhjennys. 45º tyhjennyskulmalla mm c Saranatapin korkeus mm d Kauhan takareunan korkeus mm e Kaivusyvyys mm f Suurin kuormaus. 45º tyhjennyskulmalla mm A Kokonaispituus kauha maassa mm B Akseliväli mm C Kauhan leveys mm D Leveys renkaista mitattuna mm E Raideleveys mm F Maavara mm H Kokonaiskorkeus mm pultattu terä 22 Ilmoitetut mitat perustuvat 23.5 R25 renkaisiin. Tyhjennyskorkeudet ja ulottumat on mitattu huulilevystä.

23 MITTOJEN JA PAINOJEN MUUTOKSET: Lisävastapaino (taakse) Lisävastapaino (sivuille) 23.5 R25 XLD D1A L R25 XMINE D2 L R25 XHA L3 Työpaino kg kg kg kg Staatt. kaatokuorma runko suorana kg kg kg kg Staatt. kaatokuorma 37 ohjauskulmalla kg kg kg kg Kokonaispituus kauha maassa mm Ulottuma 45º tyhjennyskulmalla - 30 mm - 25 mm - 65 mm Tyhjennys. 45º tyhjennyskulmalla + 35 mm + 45 mm + 55 mm Leveys renkaista mitattuna + 40 mm + 35 mm - 10 mm Kokonaiskorkeus + 35 mm + 45 mm + 55 mm Kauhan täyttökerroin Kauhan tilavuus (m³) 4,0 3,6 3,4 3, Materiaalin tiheys (kg/m³) Irtomateriaalikauha Irrotetun tai murskatun materiaalin käsittelyyn Sora- ja tasauskauhat Soveltuvat parhaiten tie- ja maarakennukseen sekä kantamiseen Järeä sorakauha Erityisen kuluttavien materiaalien irrotukseen ja kuormaukseen Sora- ja tasauskauhat (korkeakaatokiinnitys) Soveltuvat parhaiten tie- ja maarakennukseen sekä kantamiseen TYYPILLISIÄ MATERIAALIEN TIHEYKSIÄ (kg/m³) Irtomateriaalikauha 1 Tasauskauha Järeä sorakauha ilman hampaita hampailla varustettuna pultattu terä hampailla varustettuna pultattu terä hampailla varustettuna pultattu terä Yleiskauha (korkeakaatokiinnitys) 2 ilman hampaita 4,0 4,0 4,2 3,4 3,55 3,4 3,5 3,3 C45 C46 C47 C42 C43 C29 C30 C01 1,65 1,6 1,55 1,7 1,6 1,7 1,6 1, ) Ilmoitetut mitat perustuvat 26.5 R25 renkaisiin & lisävastapainoilla varustettuna 2) lisävastapainoilla varustettuna Basaltti Bauksiitti, kaoliini Multa, kuiva varastoitu Multa, märkä kaivettu Kipsi, louhittu Kipsi, murskattu Graniitti, louhittu Kalkkikivi, louhittu Kalkkikivi, murskattu Sora, seulomaton Sora, kuiva Sora, kuiva, 6-50 mm Sora, märkä, 6-50 mm Hiekka, kuiva, irtonainen Hiekka, kostea Hiekka, märkä Hiekka ja savi, irtonainen Hiekka ja sora, kuiva Hiekkakivi Saviliuske Kuona, rikottu Kivimurske Savi, häiriintymätön Savi, kuiva Savi, märkä Savi ja sora, kuiva Savi ja sora, märkä

24 Pyöräkuormaaja WA430-6 Vakio- ja lisävarusteet MOOTTORI OHJAAMO Komatsu SAA6D114E-3, turboahdettu yhteispai Tilava kaksiovinen DIN / ISO normit täyttävä neruiskutuksella varustettu suoraruiskutusdiesel ohjaamo joka täyttää EU Vaihe IIIA ja EPA Tier III - SAE vaatimukset täyttävä ROPS/FOPS - päästömääräykset ohjaamorakenne Polttoainesuodattimen vedenerotin Ilmajousitettu, lämmitettävä istuin Jäähdytysjärjestelmän vesisuodatin Tavanomainen ilmastointilaite Vaihtovirtalaturi 60 A/24 V CD-radio Käynnistysmoottori 5,5 kw/24 V Kylmä/kuuma eväslaatikko Akut 143 Ah/2 12 V Sävylasit kaikissa ovissa ja ikkunoissa Laminoitu etulasi AKSELIT JA RENKAAT Sähkölämmitteinen takalasi Järeät HD-akselit Takalasin pyyhkijä Etulokasuojat Häikäisysuoja Säädettävä ohjauspilari Automaattiset tasauspyörästön kitkalukot eteen ja taakse 12 V ulosotto ohjaamossa 23.5 R25; 26.5 R25; 750/65 R25 renkaat Jauhesammutin Takarenkaiden täyspitkät lokasuojat Häikäisyä estävä rullakaihdin Automaattinen ilmastointi Super DeLuxe ilmajousitettu TURVALAITTEET Varaohjausjärjestelmä Äänimerkinantolaite Suojat ilkivaltaa vastaan VOIMANSIIRTO JA JARRUT Elektronisesti ohjattu automaattivaihteisto, jossa voidaan säätää sekä vaihtamisajankohtaa että Peruutushälytin vedon irrotusta Päävirtakatkaisin Työtapavalinta Kädensijat vasen/oikea Suuritehoinen vääntömomentinmuunnin Tuulilasin suojaritilä Vääntömomentinmuuntimen lukitus Vilkkumajakka Joystick-sauvaohjaus ja siihen yhdistetty suunnanvaihdin Elektroninen varkaudenestolukko 20, 25 tai 30 km/h versio Kattokisko (ei momentin muuntimen lukolla) Kattokaide ja ohjaamon saattovalo Peruutuskamera Kupera, taaksepäin suunnattu lisäpeili HYDRAULIIKKAJÄRJESTELMÄ 2-karainen päähallintaventtiili Optinen peruutushälytin (vilkkuvalo) Hydraulisesti esiohjattu 2-vipuhallinta Peruutushälytin (ns. valkoinen kohina -versio) Automaattinen kauhan kaivukulman asetinlaite 3-karainen päähallintaventtiili VALAISTUSJÄRJESTELMÄ Hydraulisesti esiohjattu yksivipuhallinta ja siihen yhdistetty suunnanvaihdin 2 eteen suunnattua halogeeni työvaloa Elektronisesti ohjattu 2-vipuhallinta, jossa 2 valonheitintä edessä ja takana Kauhanliikkeen pysäytyksen modulointi Peruutusvalo Nostoliikkeen katkaisun asettaminen ohjaamosta Lisävalot eteen ja taakse Puoliautomaattinen kauhan täyttötoiminto Xenon -työvalot Hydrauliikkajärjestelmän biohajoava öljy HUOLTO JA KUNNOSSAPITO Automaattisesti pyörimissuuntaa vaihtava, hydraulikäyttöinen tuuletin EMMS -valvontajärjestelmä, jossa automaattinen tarkistus ja huoltovälien näyttö KOMTRAX Komatsu paikannus- ja seurantajärjestelmä Työkalut Keskusvoitelujärjestelmä Täyttötyökalu keskusvoitelujärjestelmää varten Syklonityyppinen Turbo II, ilman esipuhdistin Muista lisävarusteista saat tarkemmat tiedot lähimmältä maahantuojan edustajalta WA430-6 on varustettu 89/392 EWG ff ja EN474 - koneohjeistossa annettujen turvasäädösten mukaisesti. vakiovarusteet lisävarusteet MUUT VARUSTEET Vastapaino Elektronisesti ohjattu ajon vakaaja Maalaus asiakkaan toivomiin erikoisväreihin 325 kg lisävastapaino Lisävastapainot sivuille 430 kg Erikoisvarustus erittäin syövyttäviin olosuhteisiin Jätteenkäsittelyvarustus Lämmityslaitteet kylmiä olosuhteita varten (moottori ja ohjaamon esilämmitys) TYÖLAITTEET Korkeanostovarsisto Hydraulinen pikaliitin Sorakauhat Tasauskauhat Irtomateriaalikauhat Korkeakaatokauhat Tukkipihti Lavahaarukat Jätteenkäsittelykauhat Kevyen tavaran kauhat Komatsu kumppanisi: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax VYSS /2011 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ilmoitetut tiedot eivät sido valmistajaa, joka pidättää itsellään oikeuden muutoksiin. Kaavioissa ja kuvissa saattaa olla erikoisvarusteisia koneita. Vakio- ja lisävarusteissa saattaa esiintyä maakohtaisia eroja.
