Laitteistonläheinen ohjelmointi

Transkriptio

1 Laitteistonläheinen ohjelmointi 4 op Luennoija: Pertti Lehtinen Harjoitustyö: Mikko Vulli Esituedot: Mikroprosessorit Perusohjelmointikurssi Kurssin osat: luennot, harjoitustyö, tentti Materiaali: luentomoniste

2 Kurssin tavoite Oppia ymmärtämään konekielisiä ohjelmia Mitä on ohjelma prosessorin tasolla Saada käsitys ohjelman luontiprosessista Työkalut ja niiden tehtävät Tutustua lausekielten perusrakenteiden toteutukseen konekielitasolla Mitä kääntäjä tuottaa?

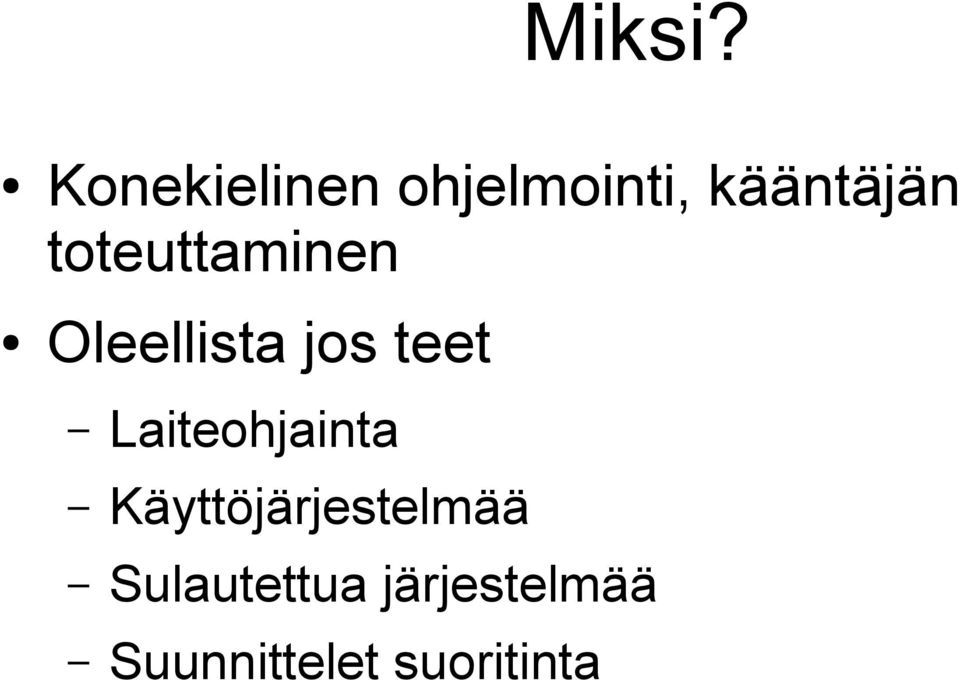

3 Miksi? Konekielinen ohjelmointi, kääntäjän toteuttaminen Oleellista jos teet Laiteohjainta Käyttöjärjestelmää Sulautettua järjestelmää Suunnittelet suoritinta

4 Luennot Prosessoriarkkitehtuuri Käskyt, osoitusmuodot, tietotyypit Kääntäminen Perusrakenteet, aliohjelmat Muistin käyttö Yhdistely, kirjastot Prosessorin kontrolli Cache, MMU, kontekstin vaihto, yms. Oheislaitteet ja väylän ohjaus Muuta Erikoiskäskyt, jne...

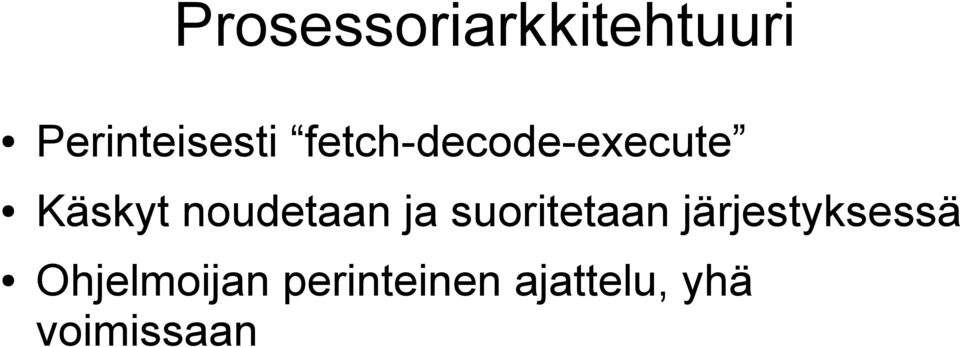

5 Prosessoriarkkitehtuuri Perinteisesti fetch-decode-execute Käskyt noudetaan ja suoritetaan järjestyksessä Ohjelmoijan perinteinen ajattelu, yhä voimissaan

6 Von-Neumann arkkitehtuuri CPU käsittelee muistissa olevan ohjelman käskyjen mukaisesti muistissa oleva dataa Yhteinen koodi- ja data muisti Von Neumann -pullonkaula --> muistiväylä Harvard-arkkitehtuuri Erillinen ohjelma- ja datamuisti (väylä) Muita vaihtoehtoja VLIW, TTA, SIMD

7 Prosessorin rakenne Toimintayksiköitä Laskentayksiköitä, yksi tai useampia Kokonaislukuyksiköt Liukuluku yksiköt Muut? (SSE, MMX, VIS,...) Ohjausyksikkö Hyppy-yksiköt Muistiyksiköt Muistiviittaukset (data), käskynnouto

8 Nykypäivän arkkitehtuurit Erilliset cachet, yhteinen keskusmuisti Siis sovellettu harvard arkkitehtuuri Liukuhihnoitettu suoritus Viivästetty lataus, viivästetty hyppy, scoreboarding Rinnakkaiset laskentayksiköt out-of-order-execution

9 Prosessori arkkitehtuuri Käskykanta Mitä sillä voi tehdä? Tietotyypit Millä se voi operoida? Osoitusmuodot Missä ne voivat olla?

10 Käskykanta Aritmeettisloogiset operaatiot Add, sub, neg, mul, div And, or, xor, complement,... Tst, cmp Siirtokäskyt Move, load, store kontrollinsiirto Bra, jmp, call, ret

11 Aritmetiikka Ainakin kokonaisluvuille Add, sub vähintään Nykyään myös mul ja div Liukulukuaritmetiikka Fadd, fsub, fmul, fdiv Joskus myös sin, cos,...

12 Loogiset operaatiot Peruslogiikka And, or ja complement usein myös xor Loogiset käskyt ovat bitwise käskyjä eivät siis totuusarvoisia

13 vertailut Vertailukäskyt Yleensä ainakin cmp, (compare) Joskus myös tst, (test, eli vertaa nollaan) Liittyvät ehdollisiin hyppyihin Asettavat tilaliput tai jonkun tilatiedon

14 Siirtokäskyt Rekisterisiirrot Move Muistista nouto Load Muistiin talletus Store

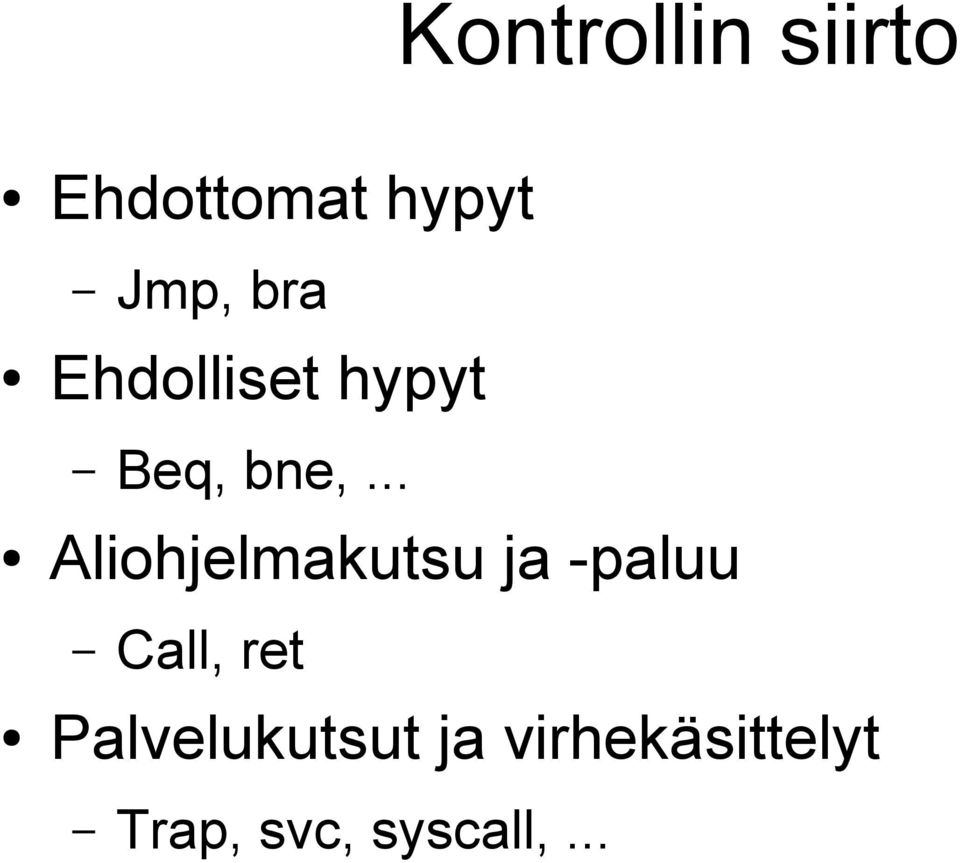

15 Kontrollin siirto Ehdottomat hypyt Jmp, bra Ehdolliset hypyt Beq, bne,... Aliohjelmakutsu ja -paluu Call, ret Palvelukutsut ja virhekäsittelyt Trap, svc, syscall,...

16 Ehdolliset hypyt Tilalippujen perusteella (IA-32, MC680X0, Sparc) Liput asettuvat Vain vertailukäskyillä (Sparc) Vertailu- ja aritmeettisloogisillakäskyilla (IA-32) Vertailu-, aritmeettisloogisilla- ja siirtokäskyillä (MC680x0) Lippurekisterien sisällön perusteella (PowerPC) Yleisrekisterien sisällön perusteella (MC88000, Alpha)

17 Tilaliput Zero Ilmaisee, onko tulos nolla Sign Tuloksen etumerkki Carry, overflow Etumerkitön ylivuoto, etumerkillinen ylivuoto, lainaus Joskus myös muita lippuja

18 Lipuista carry/borrow Laajennetussa aritmetiikassa tarpeellinen Add-with-carry,... Tavallinen aritmetiikka etumerkillistä Osoitteilla laskenta etumerkitöntä

19 Siirtokäskyt Siirrot rekisterien välillä Lataukset muistista/muistiin Oleellisen tärkeitä nykyään käytetyissä load-store arkkitehtuureissa

20 Aliohjelmakutsu Hyppy paluuosoitteen talletuksella Talletus (laitteisto)pinoon (perinteisesti) IA-32, MC680X0,... Automaattisesti mahdollistaa sisäkkäiset kutsut Talletus yleisrekisteriin (RISC-arkkitehtuurit) Sparc, MC88000,... Ohjelmallinen pino tarpeen sisäkkäisten kutsujen mahdollistamiseksi Paluu erikoiskäskyllä tai epäsuoralla hypyllä

21 Muut käskyt Cachen ohjaus Mmun ohjaus Keskeytysten hallinta käskykantalaajennukset

22 Millaisia operandeja Kokonaisluvut Liukuluvut Kiinteän pilkun luvut Totuusarvot merkkijonot Pixelit, bitit, yms

23 kokonaisluvut 8, 16, 32 vai 64-bittiä? Etumerkillinen vai etumerkitön? Kahden komplementtiesitys käytössä

24 liukuluvut 32-bittinen (float) Etumerkki, 8-bittinen exponentti, 23-bittinen mantissa Normalisoitu esitys, ns. hidden bitti käytössä 64-bittinen (double) Etumerkki, 11-bittinen exponentti, 52-bittinen mantissa Normalisoitu esitys, ns, Hidden-bitti käytössä 80-bittinen (extended) Liukuluku yksikön väliaikainen esitysmuoto, käytössä sisäisesti

25 Normalisoitu liukuluku Ensin etumerkki Sitten exponentti, sitten mantissa Käytetty exponentti valitaan niin, että ensimmäinen mantissan merkitsevä bitti on yksi, -> hidden bitti voidaan jättää pois Exponentti skaalataan 127:llä, välille (32- bittiset), 1023:lla välille (64-bittiset)

26 Kiinteänpilkun luvut Kokonaisluvuon tulkinta Sovitaan lukuun pilkun paikka Operoidaan kuten kokonaisluvuilla Korjataan kerto- ja jakolaskujen yhteydessä Käytetään liukulukujen sijasta, jos lukualue riittää Esitä eurot sentteinä (kaksi desimaalia) Fraktaaleissa mandelbrot tarvii kokonaisosaa vain 2.0:n asti

27 totuusarvot Testit palauttavat tiedon tilalipuissa Yleensä ei sidottu arkkitehtuurissa Totuusarvon esitys ohjelmoijan valittavissa C-kielen valinta 0 <=> false, 1 <=> true, kun luodaan 0 <=> false, ei 0 <=> true, kun testataan

28 Merkkijonot Jotkut arkkitehtuurit sisältävät merkkijonojen käsittelyyn suunniteltuja käskyjä Merkkijono <=> tavujono, lohko Harvinaisia ja usein vähän käytettyjä

29 Muut tietotyypit Lisäksi voi tavata operaatioita muilla tietotyypeillä Bitti-operaatioita Pixelit 32-bittinen ( bittiä)rgb. BCD-luvut

30 Missä operandit ovat Implisiittisiä vai explisiittisiä? 0, 1, 2 tai 3-operandi arkkitehtuuri Rekistereissä vai muistissa? Hierarkkinen muisti Rekisteri (cachet) keskusmuisti - (massamuisti) Load-store -arkkitehtuuri

31 Missä operandit ovat? 0-operandi arkkitehtuuri Pinoarkkitehtuuri Käskyssä kerrotaan vain operaatio, operandit implisiittisiä, samoin tuloksen sijoitus Käytetty joissakin vanhemmissa arkkitehtuureissa

32 esimerkki Laskemme e = a/b + c*d load a -- instr/address 3 iaar load b -- instr/address 3 iaar div -- instr 1 irrw load c -- instr/address 3 iaar load d -- instr/address 3 iaar mul -- instr 1 irrw add -- instr 1 irrw store e -- inst/address 3 iaaw Kaikkiaan 18 sanaa, jaksoa

33 Missä operandit ovat 1-operandi arkkitehtuuri Käskyssä kerrotaan yksi operandi, toinen operandi ja tuloksen sijainti implisiittisiä ns. akkukone Useimmat 8-bittiset arkkitehtuurit (Z80, 6502, MC6800, 8085, myös 8086 )

34 esimerkki Laskemme e = a/b + c*d ld a -- inst/adr 3 iar div b -- inst/adr 3 iar st tmp -- inst/adr 3 iaw ld c -- inst/adr 3 iar mul d -- inst/adr 3 iar add tmp -- inst/adr 3 iar st e -- inst/adr 3 iaw Kaikkiaan 21 sanaa, jaksoa

35 Missä operandit ovat 2-operandi arkkitehtuuri Käsky spesifioi kaksi operandia, joista toinen tulkitaan myös tuloksen sijaintipaikaksi Ns yleisrekisterikone mm. MC680x0, ia-32 tällaisia Operandit rekister(e)issä tai muistissa

36 esimerkki Laskemme e = a/b + c*d mov a,r0 --inst/adr 3 iaar div b,r0 -- inst/adr 3 iaar mov c,r1 --inst/adr 3 iaar mul d,r1 -- inst/adr 3 iaar add R1,R0 --inst 1 i mov R0,e --inst/adr 3 iaaw Kaikkiaan 16 sanaa, jaksoa

37 Missä operandit ovat 3-operandikone Käsky spesifioi erikseen kaksi lähdeoperandia ja kohdeoperandin Yleinen RISC-arkkitehtuureissa Operandit yleensä rekisterioperandeja (tai vakioita)

38 esimerkki Laskemme e = a/b + c*d ld R7,#base -- inst 2 ii ld R0,a[R7] -- inst 1 ir ld R1,b[R7] -- inst 1 ir div R0,R1,R2 -- inst 1 i ld R2,c[R7] -- inst 1 ir ld R3,d[R7] -- inst 1 ir mul R2,R3,R4 -- inst 1 i add R4,R2,R5 -- inst 1 i st R5,e [R7] -- inst 1 iw Kaikkiaan 8 sanaa, jaksoa

39 Mistä rakenne määräytyy Suunnittelijan valinnat Käskykoodin pituus (16, 32, tai muuta) Kiinteä pituus, vaihtuva pituus Rekisterien määrä (4, 8, 16, 32, 256)?

40 Muistiosoitus Joko suoraan operandissa Tai erikseen load- ja store käskyissä Perinteiset arkkitehtuurit (ia-32, mc680x0) sallivat operandit suoraan muistiin Uudet arkkitehtuurit (sparc, arm, powerpc) load-store -arkkitehtuureita, joissa muistiviittaukset vain load- ja storekäskyillä

41 Osoitusmuodot Suorat osoitukset Absoluuttinen osoite Suhteellinen osoite rekisteri Hyppykäskyissä yleisiä Jmp, bra, call, ret

42 Osoitusmuodot Epäsuorat osoitukset Osoite rekisterissä Vakio indeksi + kantaosoite rekisterissä Indeksi rekisterissä + kantaosoite rekisterissä Sparc-arkkitehtuurissa vain nämä dataa osoitettaessa Joskus myös monimutkaisempia Vakio+indeksirekisteri+kantarekisteri Joskus myös moninkertaista epäsuoruutta

43 Osoitusmuodot Autoinkrementointi Rekisteriä kasvatetaan viittauksen yhteydessä Autodekrementointi Rekisteriä vähennetään viittauksen yhteydessä Implisiittisesti pinon yhteydessä (ia-32) Explisiittisesti (mc680x0, pdp-11,... ) Writeback indeksoitaessa (arm)

44 Poikkeukset Prosesoreissa virhetilanteet käsitelään poikkeuksina Osoitevirhe (address/alignment error) Viittausvirhe (access error/ bus fault/bus error) Suojausvirhe( privilege violation, protection error ) Ohjelmallinen keskeytys (trap, service call) Ulkoinen keskeytys (interrupt)

45 Address error Monasti muistiviittaus salittu vain osoitteisiin, jotka ovat kohdealkion koon monikertoja Tavu (8-bittiä) kaikista osoitteista Sana (16-bittiä) vain parillisista osoitteista Pitkäsana (32-ittiä) vain neljällä jaollisista osoitteista Arkkitehtuuri kohtainen ominaisuus

46 Bus error Väyläajastimen antamana Viittaus olemattomaan muistipaikkaan Väylän varaus epäonnistui (multimaster väylällä) MMU-tarjoaa Virtuaalimuistissa sivutuspyyntö Tai kielletty viittaus (olematon sivu, kirjoitussuojattu sivu tai supervisor sivu)

47 suojausvirhe Yritetään suorittaa etuoikeutettua käskyä käyttäjän tilassa

48 Ohjelmallinen keskeytys Käyttöjärjestelmä kutsu Service call Myös mahdolliset ohjelmavirheet Trap on overflow, divide by zero, range check Liukulukuemulointi Liukulukuprosessorin puuttuessa liukulukukäskyt käsitellään poikkeuksien kautta (virhe tai emulointi)

49 Muut virhetilanteet Laiton käsky (illegal instruction) virhetilanne Toteuttamaton käsky (unimplemented) Yhteensopivuus kysymys (virhe vai emulointi?) Joskus myös muita mahdollisia poikkeuksia

50 Ulkoinen keskeytys Käsitellään poikkeuksena Lähde tunnistettava Tunnettu (vain yksi syy) Laite palauttaa tunnisteen (vektoroitu keskeytys) Syy kysellään (pollattu keskeytys) Keskeytysohjaimelta Laitteilta
