1 SRE 9R E > u = MANUEL D'UTILISATION GEBRAUCHSANWEISUNG BRUGSANVISNING INSTRUCCIONES DE USO KÄYTTÖOHJE OPERATING MANUAL ISTRUZIONI D USO BRUKSANVISNING GEBRUIKSAANWIJZING BRUKSANVISNING

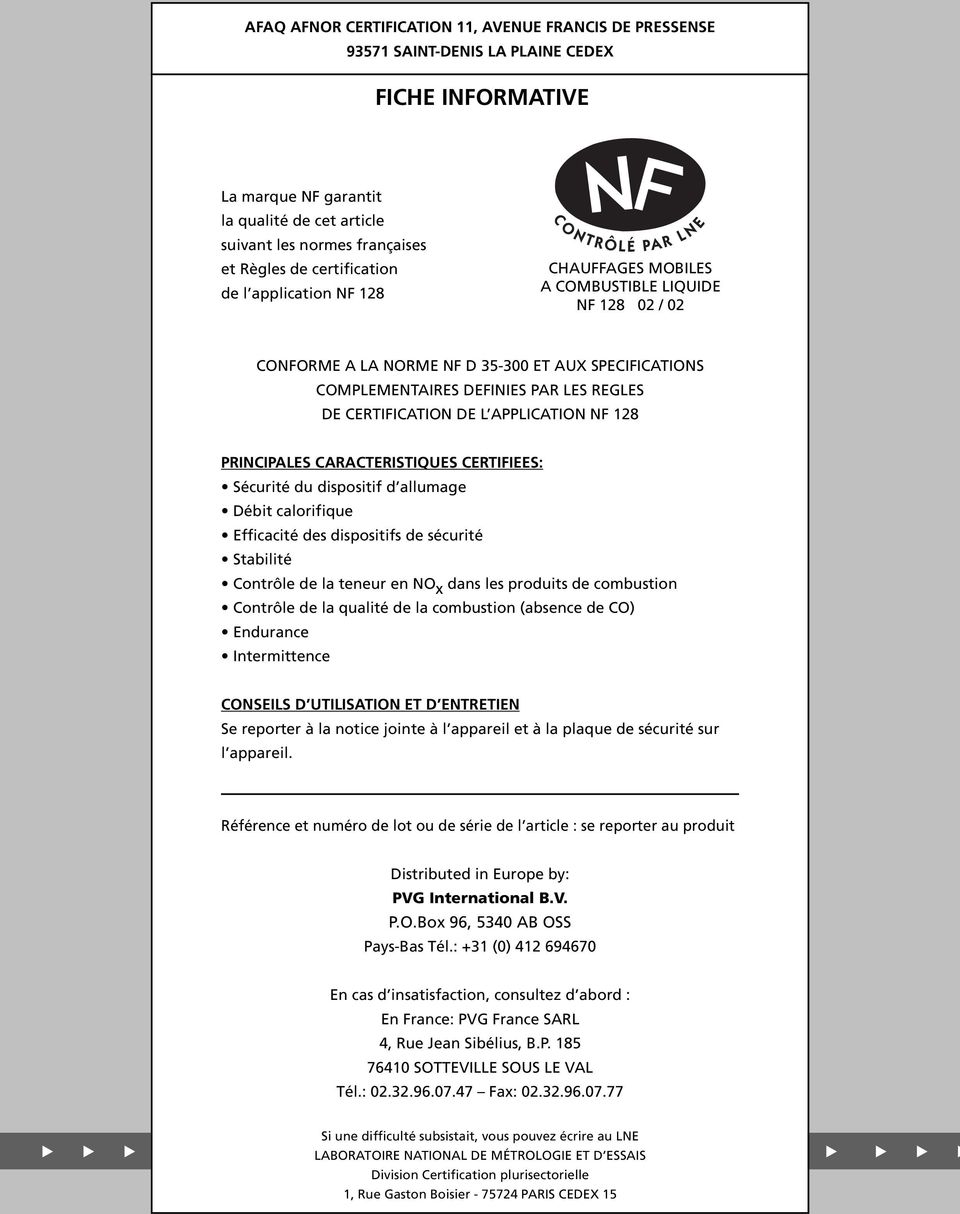

2 AFAQ AFNOR CERTIFICATION, AVENUE FRANCIS DE PRESSENSE 957 SAINT-DENIS LA PLAINE CEDEX FICHE INFORMATIVE La marque NF garantit la qualité de cet article suivant les normes françaises et Règles de certification de l application NF 8 CHAUFFAGES MOBILES A COMBUSTIBLE LIQUIDE NF 8 0 / 0 CONFORME A LA NORME NF D 5-00 ET AUX SPECIFICATIONS COMPLEMENTAIRES DEIES PAR LES REGLES DE CERTIFICATION DE L APPLICATION NF 8 PRINCIPALES CARACTERISTIQUES CERTIFIEES: Sécurité du dispositif d allumage Débit calorifique Efficacité des dispositifs de sécurité Stabilité Contrôle de la teneur en NO x dans les produits de combustion Contrôle de la qualité de la combustion (absence de CO) Endurance Intermittence CONSEILS D UTILISATION ET D ENTRETIEN Se reporter à la notice jointe à l appareil et à la plaque de sécurité sur l appareil. Référence et numéro de lot ou de série de l article : se reporter au produit Distributed in Europe by: PVG International B.V. P.O.Box 96, 540 AB OSS Pays-Bas Tél.: + (0) En cas d insatisfaction, consultez d abord : En France: PVG France SARL 4, Rue Jean Sibélius, B.P SOTTEVILLE SOUS LE VAL Tél.: Fax: Si une difficulté subsistait, vous pouvez écrire au LNE LABORATOIRE NATIONAL DE MÉTROLOGIE ET D ESSAIS Division Certification plurisectorielle, Rue Gaston Boisier PARIS CEDEX 5

3 Hyvä asiakas, Onnittelut kannettavan, kotikäyttöön tarkoitetun lämmittimen ostamisen johdosta. Olet hankkinut laatutuotteen, josta on iloa useiksi vuosiksi. Se tietysti edellyttää, että käytät lämmitintä oikein. Lue ensin nämä käyttöohjeet varmistaaksesi lämmittimen mahdollisimman pitkän käyttöiän. Valmistaja myöntää lämmittimelle 4 kuukauden pituisen takuun materiaalitai valmistusvirheiden varalta. Toivomme, että lämmittimestä on sinulle paljon iloa ja lämpöä. Ystävällisin terveisin PVG International b.v. Asiakaspalveluosasto LUE ENSIN KÄYTTÖOHJEET. OTA EPÄSELVISSÄ TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄÄN. KÄÄNNÄ ESIIN VIIMEINEN SIVU ENNEN KUIN ALOITAT LUKEMISEN. 4

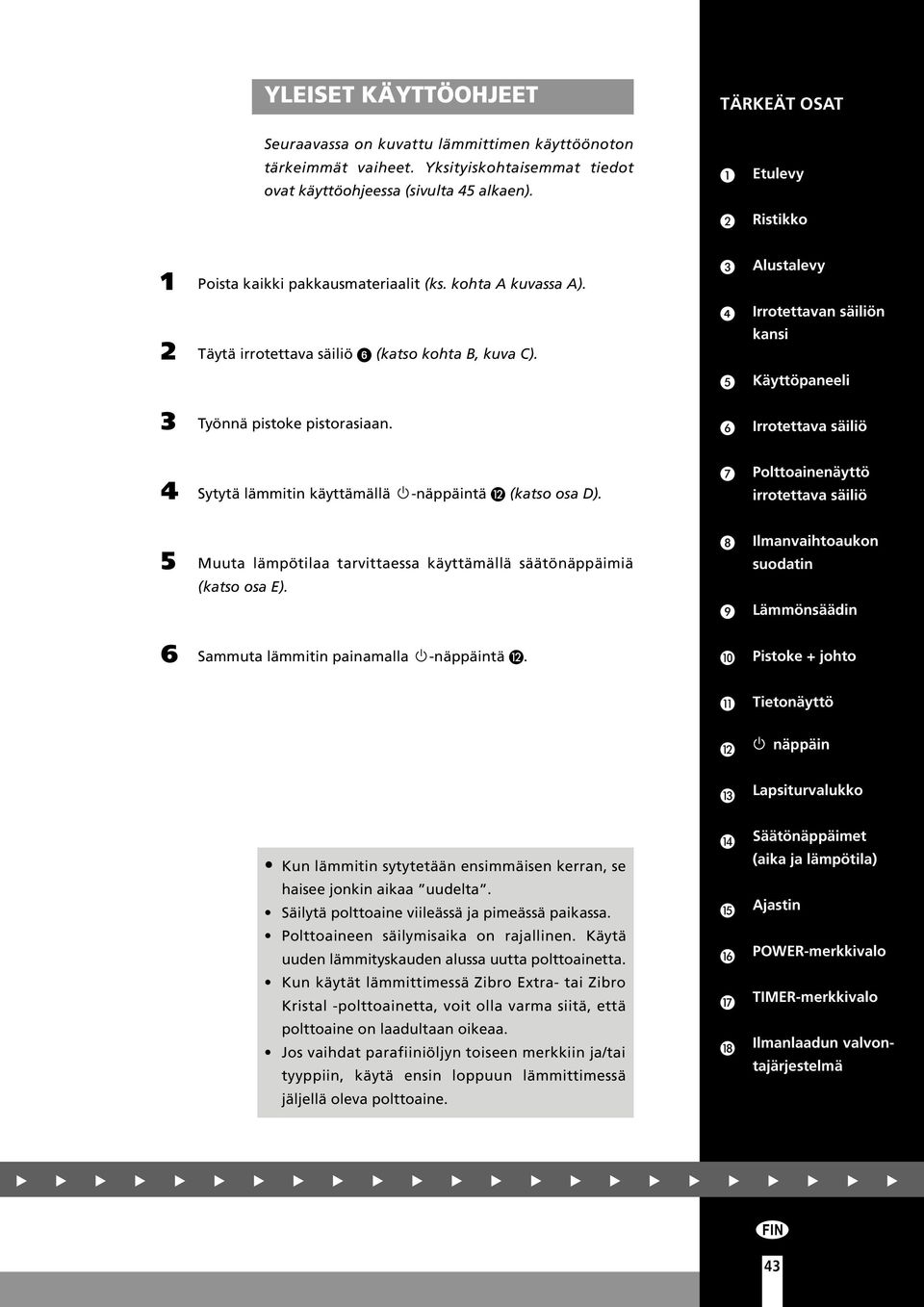

4 YLEISET KÄYTTÖOHJEET TÄRKEÄT OSAT Seuraavassa on kuvattu lämmittimen käyttöönoton tärkeimmät vaiheet. Yksityiskohtaisemmat tiedot ovat käyttöohjeessa (sivulta 45 alkaen). Etulevy Ristikko Poista kaikki pakkausmateriaalit (ks. kohta A kuvassa A). Alustalevy Irrotettavan säiliön Täytä irrotettava säiliö (katso kohta B, kuva C). kansi Käyttöpaneeli Työnnä pistoke pistorasiaan. Irrotettava säiliö 4 Sytytä lämmitin käyttämällä -näppäintä (katso osa D). Polttoainenäyttö irrotettava säiliö 5 Muuta lämpötilaa tarvittaessa käyttämällä säätönäppäimiä (katso osa E). Ilmanvaihtoaukon suodatin Lämmönsäädin 6 Sammuta lämmitin painamalla -näppäintä. Pistoke + johto Tietonäyttö näppäin Lapsiturvalukko Kun lämmitin sytytetään ensimmäisen kerran, se haisee jonkin aikaa uudelta. Säilytä polttoaine viileässä ja pimeässä paikassa. Säätönäppäimet (aika ja lämpötila) Ajastin Polttoaineen säilymisaika on rajallinen. Käytä uuden lämmityskauden alussa uutta polttoainetta. POWER-merkkivalo Kun käytät lämmittimessä Zibro Extra- tai Zibro Kristal -polttoainetta, voit olla varma siitä, että TIMER-merkkivalo polttoaine on laadultaan oikeaa. Jos vaihdat parafiiniöljyn toiseen merkkiin ja/tai tyyppiin, käytä ensin loppuun lämmittimessä Ilmanlaadun valvontajärjestelmä jäljellä oleva polttoaine. 4

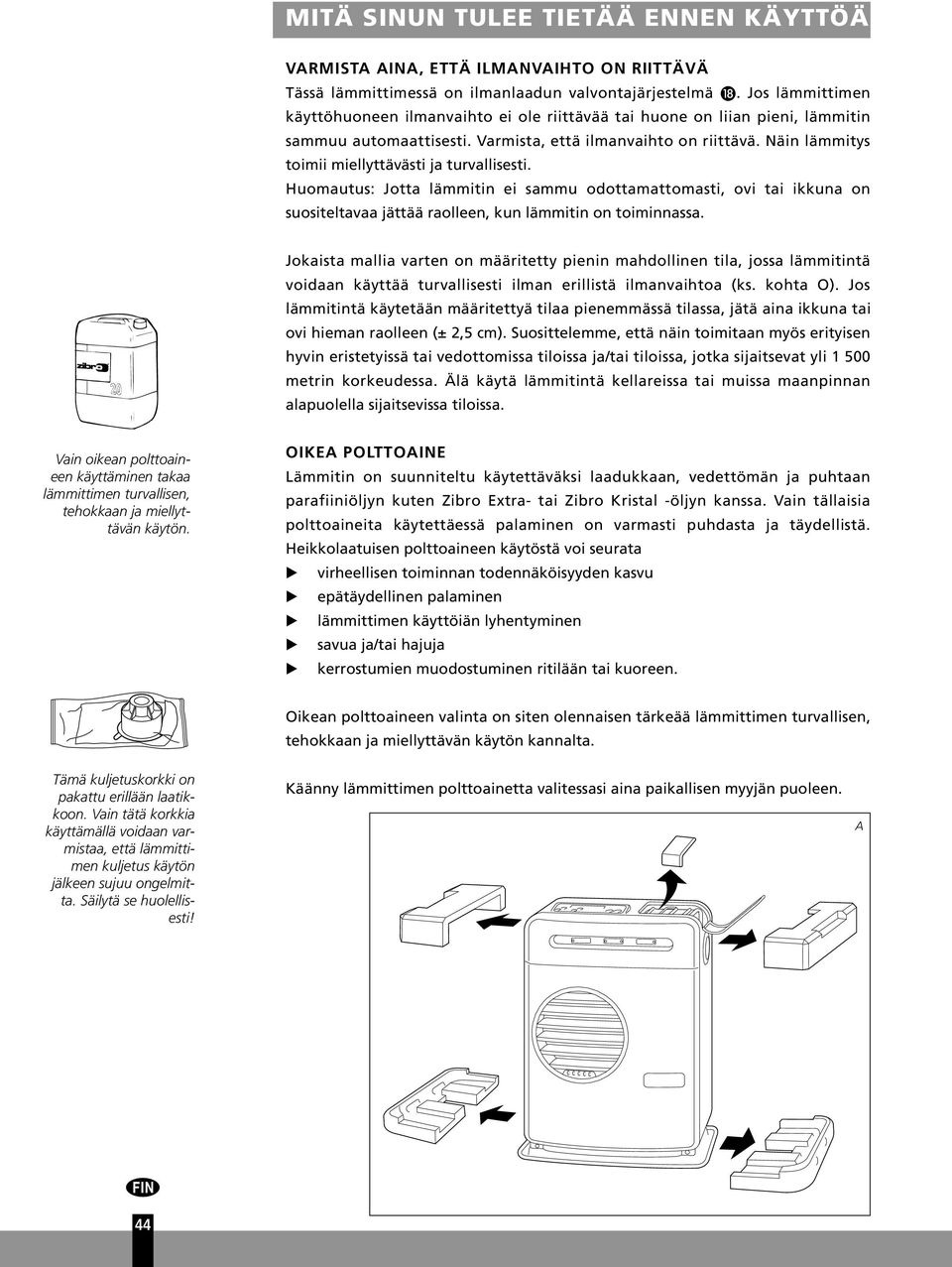

5 MITÄ SINUN TULEE TIETÄÄ ENNEN KÄYTTÖÄ VARMISTA AINA, ETTÄ ILMANVAIHTO ON RIITTÄVÄ Tässä lämmittimessä on ilmanlaadun valvontajärjestelmä. Jos lämmittimen käyttöhuoneen ilmanvaihto ei ole riittävää tai huone on liian pieni, lämmitin sammuu automaattisesti. Varmista, että ilmanvaihto on riittävä. Näin lämmitys toimii miellyttävästi ja turvallisesti. Huomautus: Jotta lämmitin ei sammu odottamattomasti, ovi tai ikkuna on suositeltavaa jättää raolleen, kun lämmitin on toiminnassa. Jokaista mallia varten on määritetty pienin mahdollinen tila, jossa lämmitintä voidaan käyttää turvallisesti ilman erillistä ilmanvaihtoa (ks. kohta O). Jos lämmitintä käytetään määritettyä tilaa pienemmässä tilassa, jätä aina ikkuna tai ovi hieman raolleen (±,5 cm). Suosittelemme, että näin toimitaan myös erityisen hyvin eristetyissä tai vedottomissa tiloissa ja/tai tiloissa, jotka sijaitsevat yli 500 metrin korkeudessa. Älä käytä lämmitintä kellareissa tai muissa maanpinnan alapuolella sijaitsevissa tiloissa. Vain oikean polttoaineen käyttäminen takaa lämmittimen turvallisen, tehokkaan ja miellyttävän käytön. OIKEA POLTTOAINE Lämmitin on suunniteltu käytettäväksi laadukkaan, vedettömän ja puhtaan parafiiniöljyn kuten Zibro Extra- tai Zibro Kristal -öljyn kanssa. Vain tällaisia polttoaineita käytettäessä palaminen on varmasti puhdasta ja täydellistä. Heikkolaatuisen polttoaineen käytöstä voi seurata virheellisen toiminnan todennäköisyyden kasvu epätäydellinen palaminen lämmittimen käyttöiän lyhentyminen savua ja/tai hajuja kerrostumien muodostuminen ritilään tai kuoreen. Oikean polttoaineen valinta on siten olennaisen tärkeää lämmittimen turvallisen, tehokkaan ja miellyttävän käytön kannalta. Tämä kuljetuskorkki on pakattu erillään laatikkoon. Vain tätä korkkia käyttämällä voidaan varmistaa, että lämmittimen kuljetus käytön jälkeen sujuu ongelmitta. Säilytä se huolellisesti! Käänny lämmittimen polttoainetta valitessasi aina paikallisen myyjän puoleen. A 44

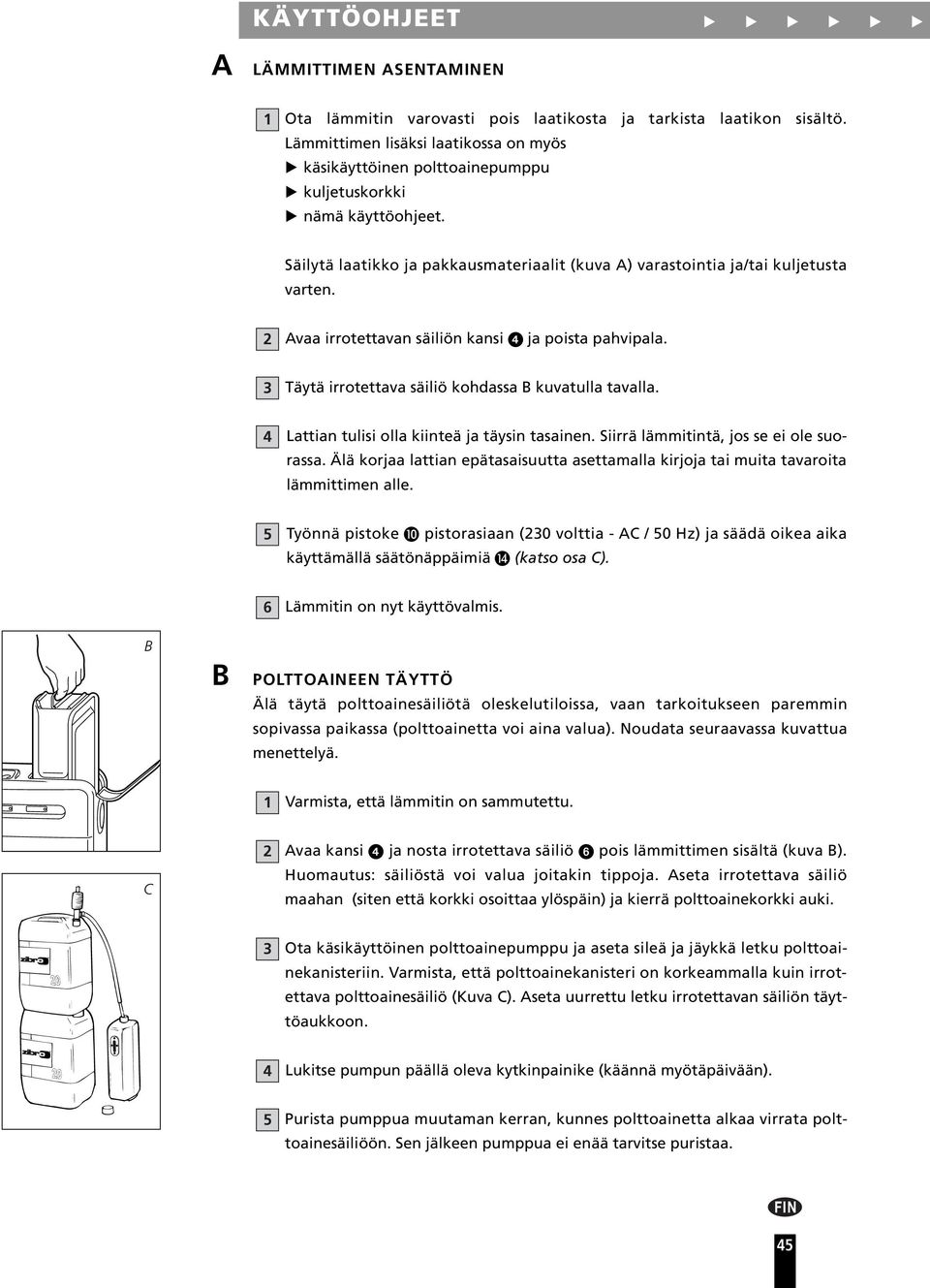

6 KÄYTTÖOHJEET A LÄMMITTIMEN ASENTAMINEN Ota lämmitin varovasti pois laatikosta ja tarkista laatikon sisältö. Lämmittimen lisäksi laatikossa on myös käsikäyttöinen polttoainepumppu kuljetuskorkki nämä käyttöohjeet. Säilytä laatikko ja pakkausmateriaalit (kuva A) varastointia ja/tai kuljetusta varten. Avaa irrotettavan säiliön kansi ja poista pahvipala. Täytä irrotettava säiliö kohdassa B kuvatulla tavalla. 4 Lattian tulisi olla kiinteä ja täysin tasainen. Siirrä lämmitintä, jos se ei ole suorassa. Älä korjaa lattian epätasaisuutta asettamalla kirjoja tai muita tavaroita lämmittimen alle. 5 Työnnä pistoke pistorasiaan (0 volttia - AC / 50 Hz) ja säädä oikea aika käyttämällä säätönäppäimiä (katso osa C). 6 Lämmitin on nyt käyttövalmis. B B POLTTOAINEEN TÄYTTÖ Älä täytä polttoainesäiliötä oleskelutiloissa, vaan tarkoitukseen paremmin sopivassa paikassa (polttoainetta voi aina valua). Noudata seuraavassa kuvattua menettelyä. Varmista, että lämmitin on sammutettu. C Avaa kansi ja nosta irrotettava säiliö pois lämmittimen sisältä (kuva B). Huomautus: säiliöstä voi valua joitakin tippoja. Aseta irrotettava säiliö maahan (siten että korkki osoittaa ylöspäin) ja kierrä polttoainekorkki auki. Ota käsikäyttöinen polttoainepumppu ja aseta sileä ja jäykkä letku polttoainekanisteriin. Varmista, että polttoainekanisteri on korkeammalla kuin irrotettava polttoainesäiliö (Kuva C). Aseta uurrettu letku irrotettavan säiliön täyttöaukkoon. 4 Lukitse pumpun päällä oleva kytkinpainike (käännä myötäpäivään). 5 Purista pumppua muutaman kerran, kunnes polttoainetta alkaa virrata polttoainesäiliöön. Sen jälkeen pumppua ei enää tarvitse puristaa. 45

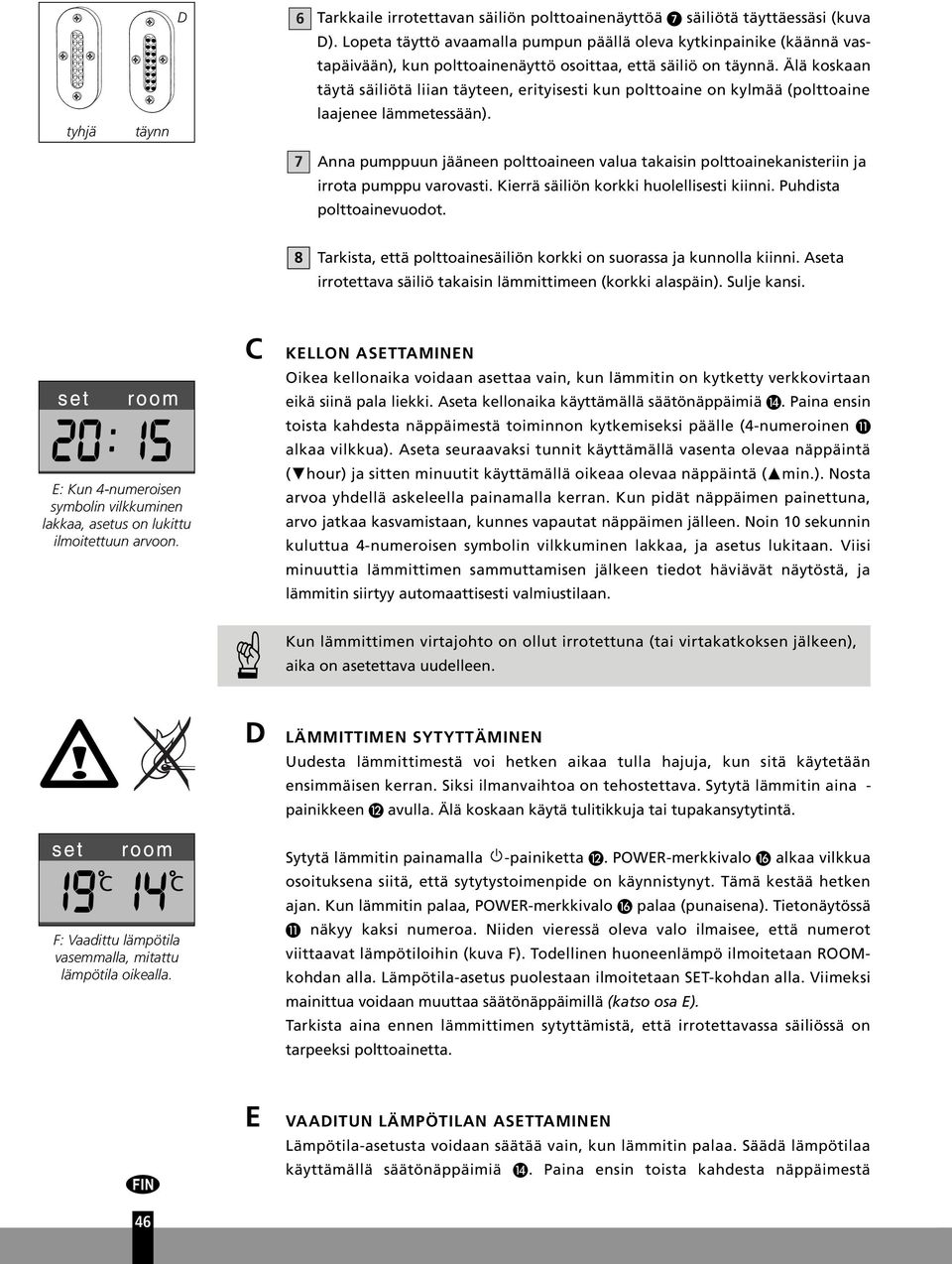

7 tyhjä täynn D 6 Tarkkaile irrotettavan säiliön polttoainenäyttöä säiliötä täyttäessäsi (kuva D). Lopeta täyttö avaamalla pumpun päällä oleva kytkinpainike (käännä vastapäivään), kun polttoainenäyttö osoittaa, että säiliö on täynnä. Älä koskaan täytä säiliötä liian täyteen, erityisesti kun polttoaine on kylmää (polttoaine laajenee lämmetessään). 7 Anna pumppuun jääneen polttoaineen valua takaisin polttoainekanisteriin ja irrota pumppu varovasti. Kierrä säiliön korkki huolellisesti kiinni. Puhdista polttoainevuodot. 8 Tarkista, että polttoainesäiliön korkki on suorassa ja kunnolla kiinni. Aseta irrotettava säiliö takaisin lämmittimeen (korkki alaspäin). Sulje kansi. E: Kun 4-numeroisen symbolin vilkkuminen lakkaa, asetus on lukittu ilmoitettuun arvoon. C KELLON ASETTAMINEN Oikea kellonaika voidaan asettaa vain, kun lämmitin on kytketty verkkovirtaan eikä siinä pala liekki. Aseta kellonaika käyttämällä säätönäppäimiä. Paina ensin toista kahdesta näppäimestä toiminnon kytkemiseksi päälle (4-numeroinen alkaa vilkkua). Aseta seuraavaksi tunnit käyttämällä vasenta olevaa näppäintä (Nhour) ja sitten minuutit käyttämällä oikeaa olevaa näppäintä (Mmin.). Nosta arvoa yhdellä askeleella painamalla kerran. Kun pidät näppäimen painettuna, arvo jatkaa kasvamistaan, kunnes vapautat näppäimen jälleen. Noin 0 sekunnin kuluttua 4-numeroisen symbolin vilkkuminen lakkaa, ja asetus lukitaan. Viisi minuuttia lämmittimen sammuttamisen jälkeen tiedot häviävät näytöstä, ja lämmitin siirtyy automaattisesti valmiustilaan. Kun lämmittimen virtajohto on ollut irrotettuna (tai virtakatkoksen jälkeen), aika on asetettava uudelleen. D LÄMMITTIMEN SYTYTTÄMINEN Uudesta lämmittimestä voi hetken aikaa tulla hajuja, kun sitä käytetään ensimmäisen kerran. Siksi ilmanvaihtoa on tehostettava. Sytytä lämmitin aina - painikkeen avulla. Älä koskaan käytä tulitikkuja tai tupakansytytintä. F: Vaadittu lämpötila vasemmalla, mitattu lämpötila oikealla. Sytytä lämmitin painamalla -painiketta. POWER-merkkivalo alkaa vilkkua osoituksena siitä, että sytytystoimenpide on käynnistynyt. Tämä kestää hetken ajan. Kun lämmitin palaa, POWER-merkkivalo palaa (punaisena). Tietonäytössä näkyy kaksi numeroa. Niiden vieressä oleva valo ilmaisee, että numerot viittaavat lämpötiloihin (kuva F). Todellinen huoneenlämpö ilmoitetaan ROOMkohdan alla. Lämpötila-asetus puolestaan ilmoitetaan SET-kohdan alla. Viimeksi mainittua voidaan muuttaa säätönäppäimillä (katso osa E). Tarkista aina ennen lämmittimen sytyttämistä, että irrotettavassa säiliössä on tarpeeksi polttoainetta. 46 E VAADITUN LÄMPÖTILAN ASETTAMINEN Lämpötila-asetusta voidaan säätää vain, kun lämmitin palaa. Säädä lämpötilaa käyttämällä säätönäppäimiä. Paina ensin toista kahdesta näppäimestä

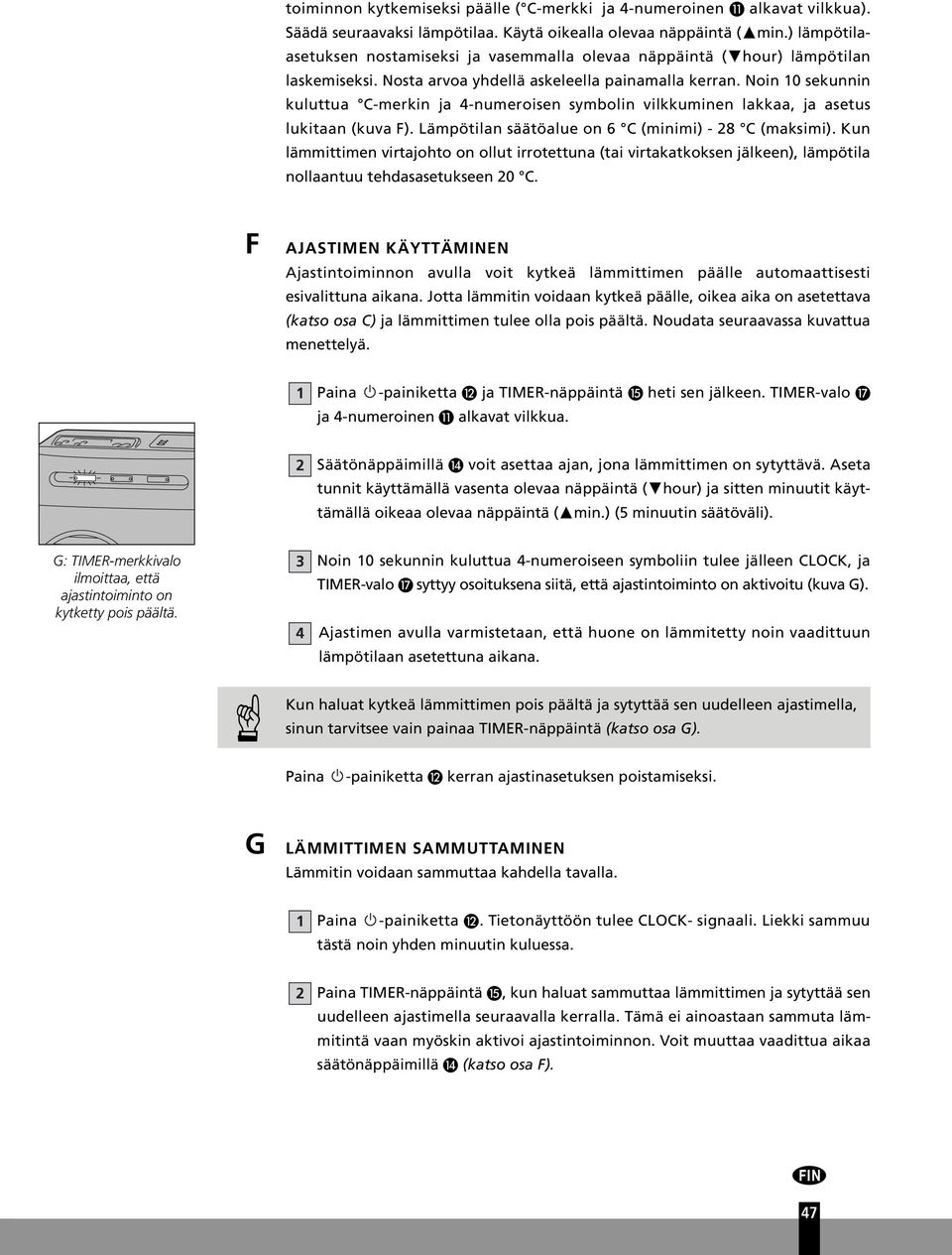

8 toiminnon kytkemiseksi päälle ( C-merkki ja 4-numeroinen alkavat vilkkua). Säädä seuraavaksi lämpötilaa. Käytä oikealla olevaa näppäintä (Mmin.) lämpötilaasetuksen nostamiseksi ja vasemmalla olevaa näppäintä (Nhour) lämpötilan laskemiseksi. Nosta arvoa yhdellä askeleella painamalla kerran. Noin 0 sekunnin kuluttua C-merkin ja 4-numeroisen symbolin vilkkuminen lakkaa, ja asetus lukitaan (kuva F). Lämpötilan säätöalue on 6 C (minimi) - 8 C (maksimi). Kun lämmittimen virtajohto on ollut irrotettuna (tai virtakatkoksen jälkeen), lämpötila nollaantuu tehdasasetukseen 0 C. F AJASTIMEN KÄYTTÄMINEN Ajastintoiminnon avulla voit kytkeä lämmittimen päälle automaattisesti esivalittuna aikana. Jotta lämmitin voidaan kytkeä päälle, oikea aika on asetettava (katso osa C) ja lämmittimen tulee olla pois päältä. Noudata seuraavassa kuvattua menettelyä. Paina -painiketta ja TIMER-näppäintä heti sen jälkeen. TIMER-valo ja 4-numeroinen alkavat vilkkua. Säätönäppäimillä voit asettaa ajan, jona lämmittimen on sytyttävä. Aseta tunnit käyttämällä vasenta olevaa näppäintä (Nhour) ja sitten minuutit käyttämällä oikeaa olevaa näppäintä (Mmin.) (5 minuutin säätöväli). G: TIMER-merkkivalo ilmoittaa, että ajastintoiminto on kytketty pois päältä. 4 Noin 0 sekunnin kuluttua 4-numeroiseen symboliin tulee jälleen CLOCK, ja TIMER-valo syttyy osoituksena siitä, että ajastintoiminto on aktivoitu (kuva G). Ajastimen avulla varmistetaan, että huone on lämmitetty noin vaadittuun lämpötilaan asetettuna aikana. Kun haluat kytkeä lämmittimen pois päältä ja sytyttää sen uudelleen ajastimella, sinun tarvitsee vain painaa TIMER-näppäintä (katso osa G). Paina -painiketta kerran ajastinasetuksen poistamiseksi. G LÄMMITTIMEN SAMMUTTAMINEN Lämmitin voidaan sammuttaa kahdella tavalla. Paina -painiketta. Tietonäyttöön tulee CLOCK- signaali. Liekki sammuu tästä noin yhden minuutin kuluessa. Paina TIMER-näppäintä, kun haluat sammuttaa lämmittimen ja sytyttää sen uudelleen ajastimella seuraavalla kerralla. Tämä ei ainoastaan sammuta lämmitintä vaan myöskin aktivoi ajastintoiminnon. Voit muuttaa vaadittua aikaa säätönäppäimillä (katso osa F). 47

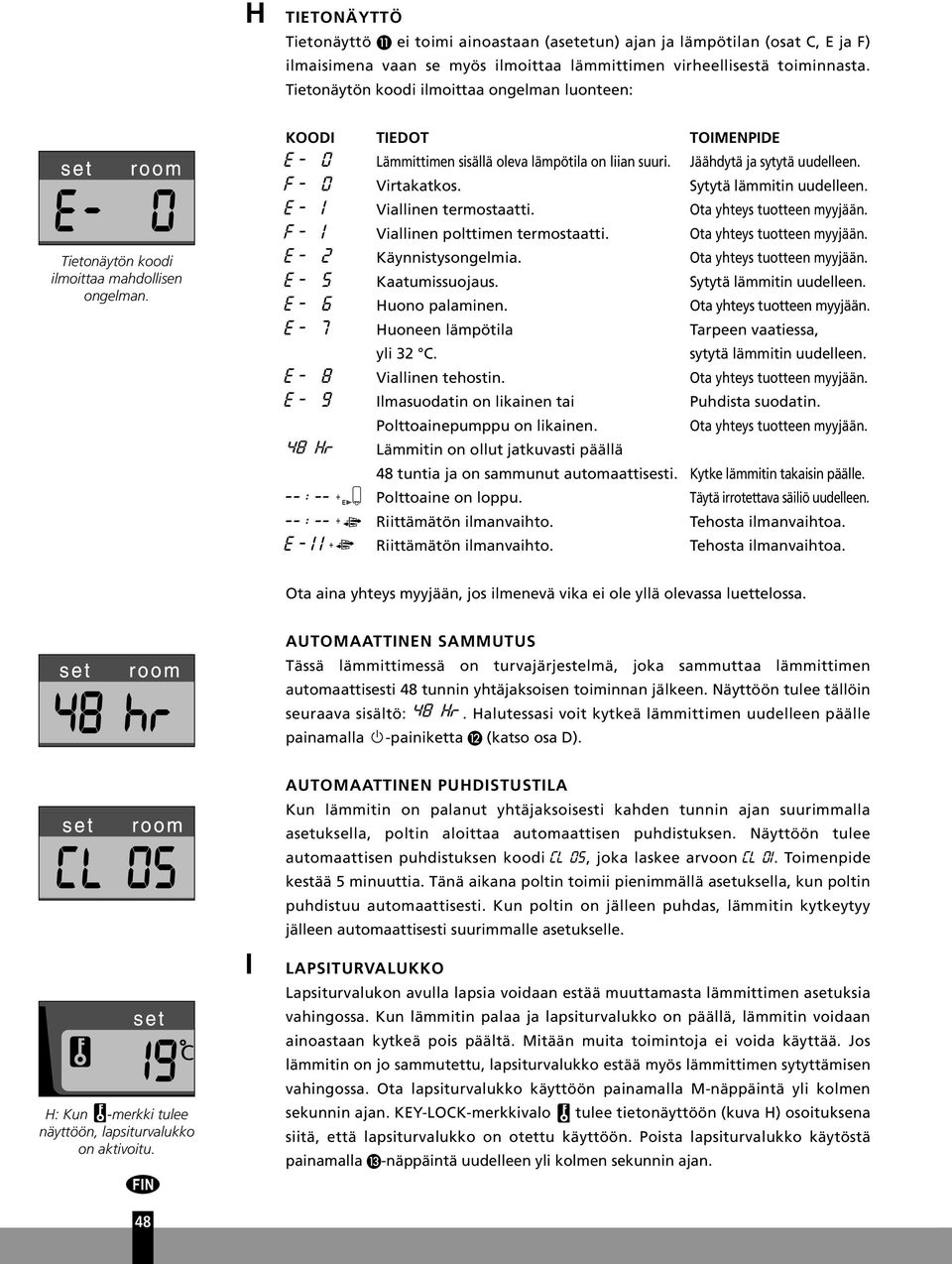

9 H TIETONÄYTTÖ Tietonäyttö ei toimi ainoastaan (asetetun) ajan ja lämpötilan (osat C, E ja F) ilmaisimena vaan se myös ilmoittaa lämmittimen virheellisestä toiminnasta. Tietonäytön koodi ilmoittaa ongelman luonteen: Tietonäytön koodi ilmoittaa mahdollisen ongelman. KOODI TIEDOT TOIMENPIDE e - 0 Lämmittimen sisällä oleva lämpötila on liian suuri. Jäähdytä ja sytytä uudelleen. f - 0 Virtakatkos. Sytytä lämmitin uudelleen. e - Viallinen termostaatti. Ota yhteys tuotteen myyjään. f - Viallinen polttimen termostaatti. Ota yhteys tuotteen myyjään. e - Käynnistysongelmia. Ota yhteys tuotteen myyjään. e - 5 Kaatumissuojaus. Sytytä lämmitin uudelleen. e - 6 Huono palaminen. Ota yhteys tuotteen myyjään. e - 7 Huoneen lämpötila Tarpeen vaatiessa, yli C. sytytä lämmitin uudelleen. e - 8 Viallinen tehostin. Ota yhteys tuotteen myyjään. e - 9 Ilmasuodatin on likainen tai Puhdista suodatin. Polttoainepumppu on likainen. Lämmitin on ollut jatkuvasti päällä Ota yhteys tuotteen myyjään. 48 tuntia ja on sammunut automaattisesti. Kytke lämmitin takaisin päälle. -- : -- + Polttoaine on loppu. Täytä irrotettava säiliö uudelleen. -- : -- + Riittämätön ilmanvaihto. Tehosta ilmanvaihtoa. e - + Riittämätön ilmanvaihto. Tehosta ilmanvaihtoa. Ota aina yhteys myyjään, jos ilmenevä vika ei ole yllä olevassa luettelossa. AUTOMAATTINEN SAMMUTUS Tässä lämmittimessä on turvajärjestelmä, joka sammuttaa lämmittimen automaattisesti 48 tunnin yhtäjaksoisen toiminnan jälkeen. Näyttöön tulee tällöin seuraava sisältö:. Halutessasi voit kytkeä lämmittimen uudelleen päälle painamalla -painiketta (katso osa D). H: Kun -merkki tulee näyttöön, lapsiturvalukko on aktivoitu. 48 I AUTOMAATTINEN PUHDISTUSTILA Kun lämmitin on palanut yhtäjaksoisesti kahden tunnin ajan suurimmalla asetuksella, poltin aloittaa automaattisen puhdistuksen. Näyttöön tulee automaattisen puhdistuksen koodi cl 05, joka laskee arvoon cl 0. Toimenpide kestää 5 minuuttia. Tänä aikana poltin toimii pienimmällä asetuksella, kun poltin puhdistuu automaattisesti. Kun poltin on jälleen puhdas, lämmitin kytkeytyy jälleen automaattisesti suurimmalle asetukselle. LAPSITURVALUKKO Lapsiturvalukon avulla lapsia voidaan estää muuttamasta lämmittimen asetuksia vahingossa. Kun lämmitin palaa ja lapsiturvalukko on päällä, lämmitin voidaan ainoastaan kytkeä pois päältä. Mitään muita toimintoja ei voida käyttää. Jos lämmitin on jo sammutettu, lapsiturvalukko estää myös lämmittimen sytyttämisen vahingossa. Ota lapsiturvalukko käyttöön painamalla M-näppäintä yli kolmen sekunnin ajan. KEY-LOCK-merkkivalo tulee tietonäyttöön (kuva H) osoituksena siitä, että lapsiturvalukko on otettu käyttöön. Poista lapsiturvalukko käytöstä painamalla -näppäintä uudelleen yli kolmen sekunnin ajan.

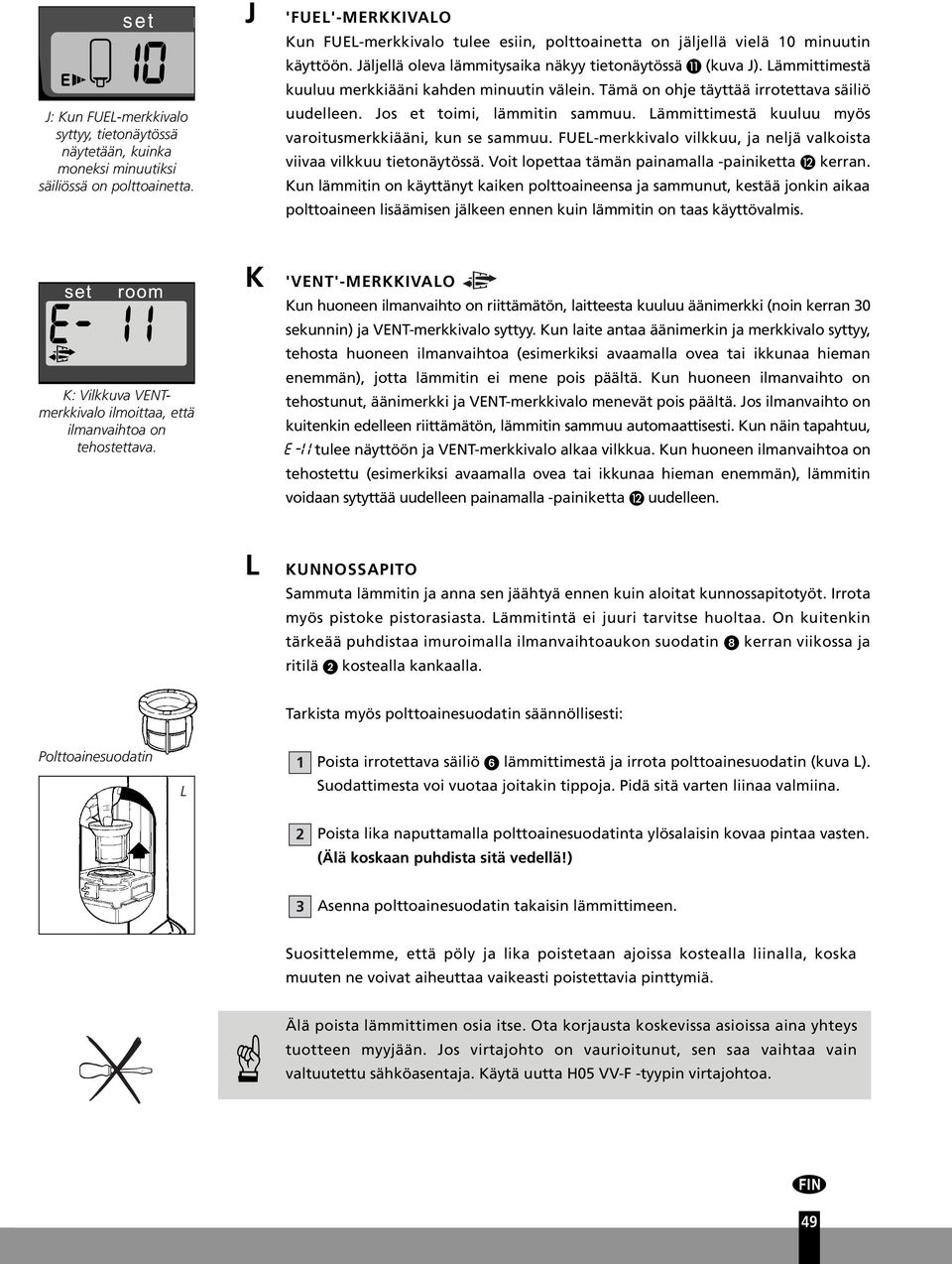

10 J: Kun FUEL-merkkivalo syttyy, tietonäytössä näytetään, kuinka moneksi minuutiksi säiliössä on polttoainetta. J 'FUEL'-MERKKIVALO Kun FUEL-merkkivalo tulee esiin, polttoainetta on jäljellä vielä 0 minuutin käyttöön. Jäljellä oleva lämmitysaika näkyy tietonäytössä (kuva J). Lämmittimestä kuuluu merkkiääni kahden minuutin välein. Tämä on ohje täyttää irrotettava säiliö uudelleen. Jos et toimi, lämmitin sammuu. Lämmittimestä kuuluu myös varoitusmerkkiääni, kun se sammuu. FUEL-merkkivalo vilkkuu, ja neljä valkoista viivaa vilkkuu tietonäytössä. Voit lopettaa tämän painamalla -painiketta kerran. Kun lämmitin on käyttänyt kaiken polttoaineensa ja sammunut, kestää jonkin aikaa polttoaineen lisäämisen jälkeen ennen kuin lämmitin on taas käyttövalmis. K: Vilkkuva VENTmerkkivalo ilmoittaa, että ilmanvaihtoa on tehostettava. K 'VENT'-MERKKIVALO Kun huoneen ilmanvaihto on riittämätön, laitteesta kuuluu äänimerkki (noin kerran 0 sekunnin) ja VENT-merkkivalo syttyy. Kun laite antaa äänimerkin ja merkkivalo syttyy, tehosta huoneen ilmanvaihtoa (esimerkiksi avaamalla ovea tai ikkunaa hieman enemmän), jotta lämmitin ei mene pois päältä. Kun huoneen ilmanvaihto on tehostunut, äänimerkki ja VENT-merkkivalo menevät pois päältä. Jos ilmanvaihto on kuitenkin edelleen riittämätön, lämmitin sammuu automaattisesti. Kun näin tapahtuu, e - tulee näyttöön ja VENT-merkkivalo alkaa vilkkua. Kun huoneen ilmanvaihtoa on tehostettu (esimerkiksi avaamalla ovea tai ikkunaa hieman enemmän), lämmitin voidaan sytyttää uudelleen painamalla -painiketta uudelleen. L KUNNOSSAPITO Sammuta lämmitin ja anna sen jäähtyä ennen kuin aloitat kunnossapitotyöt. Irrota myös pistoke pistorasiasta. Lämmitintä ei juuri tarvitse huoltaa. On kuitenkin tärkeää puhdistaa imuroimalla ilmanvaihtoaukon suodatin kerran viikossa ja ritilä kostealla kankaalla. Tarkista myös polttoainesuodatin säännöllisesti: Polttoainesuodatin L Poista irrotettava säiliö lämmittimestä ja irrota polttoainesuodatin (kuva L). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. Poista lika naputtamalla polttoainesuodatinta ylösalaisin kovaa pintaa vasten. (Älä koskaan puhdista sitä vedellä!) Asenna polttoainesuodatin takaisin lämmittimeen. Suosittelemme, että pöly ja lika poistetaan ajoissa kostealla liinalla, koska muuten ne voivat aiheuttaa vaikeasti poistettavia pinttymiä. Älä poista lämmittimen osia itse. Ota korjausta koskevissa asioissa aina yhteys tuotteen myyjään. Jos virtajohto on vaurioitunut, sen saa vaihtaa vain valtuutettu sähköasentaja. Käytä uutta H05 VV-F -tyypin virtajohtoa. 49

11 M VARASTOINTI (LÄMMITYSKAUDEN PÄÄTTYESSÄ) Varastoi lämmitin pölyttömään paikkaan lämmityskauden lopuksi ja, jos mahdollista, alkuperäisessä pakkauksessa. Käyttämätöntä polttoainetta ei voi käyttää seuraavalla lämmityskaudella. Siksi kaikki polttoaine on suositeltavaa polttaa loppuun. Jos polttoainetta on vielä jäljellä, älä heitä sitä pois vaan huolehdi sen hävittämisestä kemiallisten kotitalousjätteiden käsittelyä koskevien paikallisten määräysten mukaisesti. Käytä uuden lämmityskauden alussa aina uutta polttoainetta. Kun aloitat uudelleen lämmittimen käytön, noudata jälleen käyttöohjeita (alkaen kohdasta A ja kuten ohjeissa on kuvattu). M N KULJETUS Tee seuraavat toimenpiteet polttoainevuotojen välttämiseksi lämmittimen kuljetuksen aikana: Anna lämmittimen jäähtyä. Kuljetuskorkki Poista irrotettava säiliö lämmittimestä ja irrota polttoainesuodatin (katso kohta L, kuva L). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. Säilytä polttoainesuodatinta ja irrotettavaa säiliötä lämmittimen ulkopuolella. Aseta kuljetuskorkki polttoainesuodattimen paikalle (kuva M). Paina se tiukasti kiinni. 4 Liikuta lämmitintä aina pystysuorassa asennossa. O TEKNISET TIEDOT Sytytys sähköinen Mitat (mm) leveys 4 Polttoaine parafiini pohjalevyn kanssa: syvyys 00 Teho (kw) maks.,70 korkeus 45 Teho (kw) min. 0,8 Lisävarusteet:- käsikäyttöinen polttoainepumppu Sopiva tila (m ) ** kuljetuskorkki Polttoaineen kulutus (l/h) * 0,8 Verkkovirta 0 V -- AC / 50 Hz Polttoaineen kulutus (g/h) * 5 Sähkönkulutus: Palamisaika aika yhdellä säiliöllisellä (h) * 4, - sytytin 0 W Irrotettavan säiliön tilavuus (litraa) 4,0 - jatkuva 4 W Paino (kg) 8,0 Sulak 50V, 5A Ilmanvaihdon laadun valvonta (ilman uudistaminen): CO -tason suora mittaus (NDIR CO -anturi E-Guard ). * Maksimiasetuksella ** Määritetyt arvot ovat suuntaa antavia 50 P TAKUUEHDOT Lämmittimellä on 4 kuukauden pituinen takuu, joka alkaa ostopäivästä. Tämän jakson aikana kaikki materiaali- ja valmistusvirheet korjataan veloituksetta. Takuuseen sovelletaan seuraavia ehtoja:

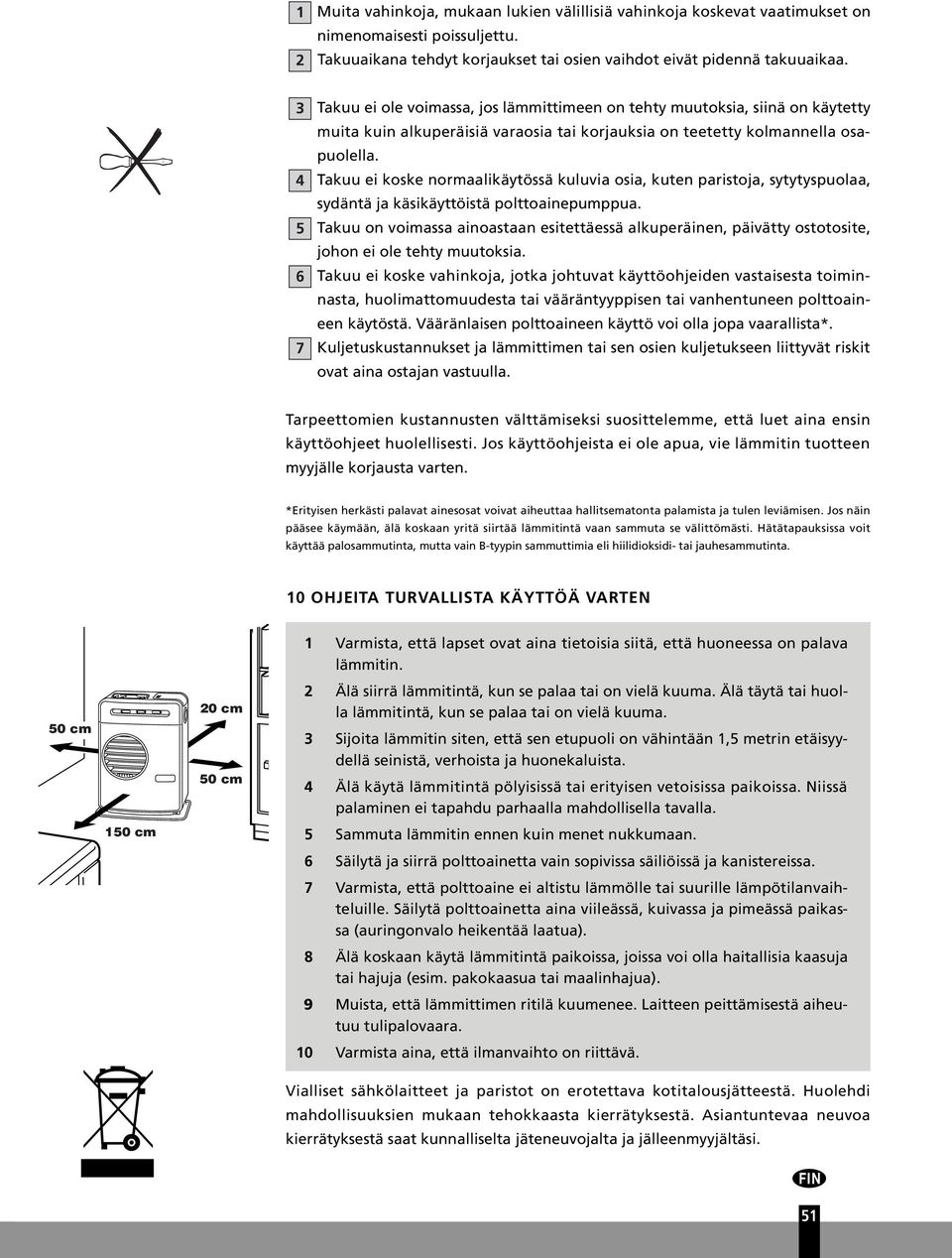

12 Muita vahinkoja, mukaan lukien välillisiä vahinkoja koskevat vaatimukset on nimenomaisesti poissuljettu. Takuuaikana tehdyt korjaukset tai osien vaihdot eivät pidennä takuuaikaa Takuu ei ole voimassa, jos lämmittimeen on tehty muutoksia, siinä on käytetty muita kuin alkuperäisiä varaosia tai korjauksia on teetetty kolmannella osapuolella. Takuu ei koske normaalikäytössä kuluvia osia, kuten paristoja, sytytyspuolaa, sydäntä ja käsikäyttöistä polttoainepumppua. Takuu on voimassa ainoastaan esitettäessä alkuperäinen, päivätty ostotosite, johon ei ole tehty muutoksia. Takuu ei koske vahinkoja, jotka johtuvat käyttöohjeiden vastaisesta toiminnasta, huolimattomuudesta tai vääräntyyppisen tai vanhentuneen polttoaineen käytöstä. Vääränlaisen polttoaineen käyttö voi olla jopa vaarallista*. Kuljetuskustannukset ja lämmittimen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla. Tarpeettomien kustannusten välttämiseksi suosittelemme, että luet aina ensin käyttöohjeet huolellisesti. Jos käyttöohjeista ei ole apua, vie lämmitin tuotteen myyjälle korjausta varten. *Erityisen herkästi palavat ainesosat voivat aiheuttaa hallitsematonta palamista ja tulen leviämisen. Jos näin pääsee käymään, älä koskaan yritä siirtää lämmitintä vaan sammuta se välittömästi. Hätätapauksissa voit käyttää palosammutinta, mutta vain B-tyypin sammuttimia eli hiilidioksidi- tai jauhesammutinta. 0 OHJEITA TURVALLISTA KÄYTTÖÄ VARTEN 50 cm 50 cm 0 cm 50 cm Varmista, että lapset ovat aina tietoisia siitä, että huoneessa on palava lämmitin. Älä siirrä lämmitintä, kun se palaa tai on vielä kuuma. Älä täytä tai huolla lämmitintä, kun se palaa tai on vielä kuuma. Sijoita lämmitin siten, että sen etupuoli on vähintään,5 metrin etäisyydellä seinistä, verhoista ja huonekaluista. 4 Älä käytä lämmitintä pölyisissä tai erityisen vetoisissa paikoissa. Niissä palaminen ei tapahdu parhaalla mahdollisella tavalla. 5 Sammuta lämmitin ennen kuin menet nukkumaan. 6 Säilytä ja siirrä polttoainetta vain sopivissa säiliöissä ja kanistereissa. 7 Varmista, että polttoaine ei altistu lämmölle tai suurille lämpötilanvaihteluille. Säilytä polttoainetta aina viileässä, kuivassa ja pimeässä paikassa (auringonvalo heikentää laatua). 8 Älä koskaan käytä lämmitintä paikoissa, joissa voi olla haitallisia kaasuja tai hajuja (esim. pakokaasua tai maalinhajua). 9 Muista, että lämmittimen ritilä kuumenee. Laitteen peittämisestä aiheutuu tulipalovaara. 0 Varmista aina, että ilmanvaihto on riittävä. Vialliset sähkölaitteet ja paristot on erotettava kotitalousjätteestä. Huolehdi mahdollisuuksien mukaan tehokkaasta kierrätyksestä. Asiantuntevaa neuvoa kierrätyksestä saat kunnalliselta jäteneuvojalta ja jälleenmyyjältäsi. 5

13

14 DISTRIBUTED IN EUROPE BY PVG INTERNATIONAL b.v. i ÖSTERREICH PVG Austria VertriebsgmbH Salaberg HAAG tel: fax: pvgaustria@zibro.com e BELGIË PVG Belgium NV/SA Industrielaan SCHOTEN tel: fax: pvgbelgium@zibro.com q SCHWEIZ PVG Schweiz AG Salinenstrasse 6 4 PRATTELN tel: fax: pvgint@zibro.com DEUTSCHLAND PVG Deutschland GmbH Siemensstrasse 475 KLEVE tel: fax: + (0) pvgdeutschland@zibro.com 6 DANMARK Appliance A/S Blovstroed Teglvaerksvej DK-450 ALLEROED tel: fax: appliance@appliance-group.com 5 ESPAÑA PVG España S.A. Pol. Ind. San José de Valderas II Comunidad La Alameda C/ Aurora Boreal, LEGANÉS (Madrid) tel: fax: pvgspain@zibro.com FRANCE PVG France SARL 4, Rue Jean Sibélius B.P SOTTEVILLE SOUS LE VAL tel: fax: pvgfrance@zibro.com SUOMI Appliance Finland Oy Piispantilankuja 6C 040 ESPOO tel: fax: appliance@appliance-group.com 4 UNITED KINGDOM Scott Brothers Ltd. The Old Barn, Holly House Estate Cranage, Middlewich, CW0 9LT UK tel.: fax: sales@scottmail.co.uk > ITALIA PVG Italy SRL Via Niccolò Copernico CASTELFIORENTINO (FI) tel: fax: pvgitaly@zibro.com u NORGE Appliance Norge AS Vogellunden 94 NESBRU tel: fax: appliance@appliance-group.com NEDERLAND PVG International B.V. P.O. Box AB OSS tel: fax: pvgnl@zibro.com 9 PORTUGAL Gardena, Lda Recta da Granja do Marquês ALGUEIRÃO MEM MARTINS tel: fax: pvgint@zibro.com : POLSKA PVG Polska Sp. z. o. o. ul. Kościelna Białobrzegi tel: fax: pvgpoland@zibro.com = SVERIGE Appliance Sweden AB Sjögatan 6 55 HELSINGBORG tel: fax: appliance@appliance-group.com TR TURKEY PVG Is tma Klima So utma Ltd.fiti. Atatürk Cad. No 80 Ak Iflhani Kat 6 50 Alsancak IZMIR - TURKEY tel: fax: pvgturkey@zibro.com PVG Traffic avg man_sre9re Rev. 7/07 Printed in Japan
