H.SV, H.VV, H.HV, H.KV, H.DV, H.FV B.SV, B.VV, B.HV, B.KV, B.DV, B.FV

Koko: px
Aloita esitys sivulta:

Download "H.SV, H.VV, H.HV, H.KV, H.DV, H.FV B.SV, B.VV, B.HV, B.KV, B.DV, B.FV"

Transkriptio

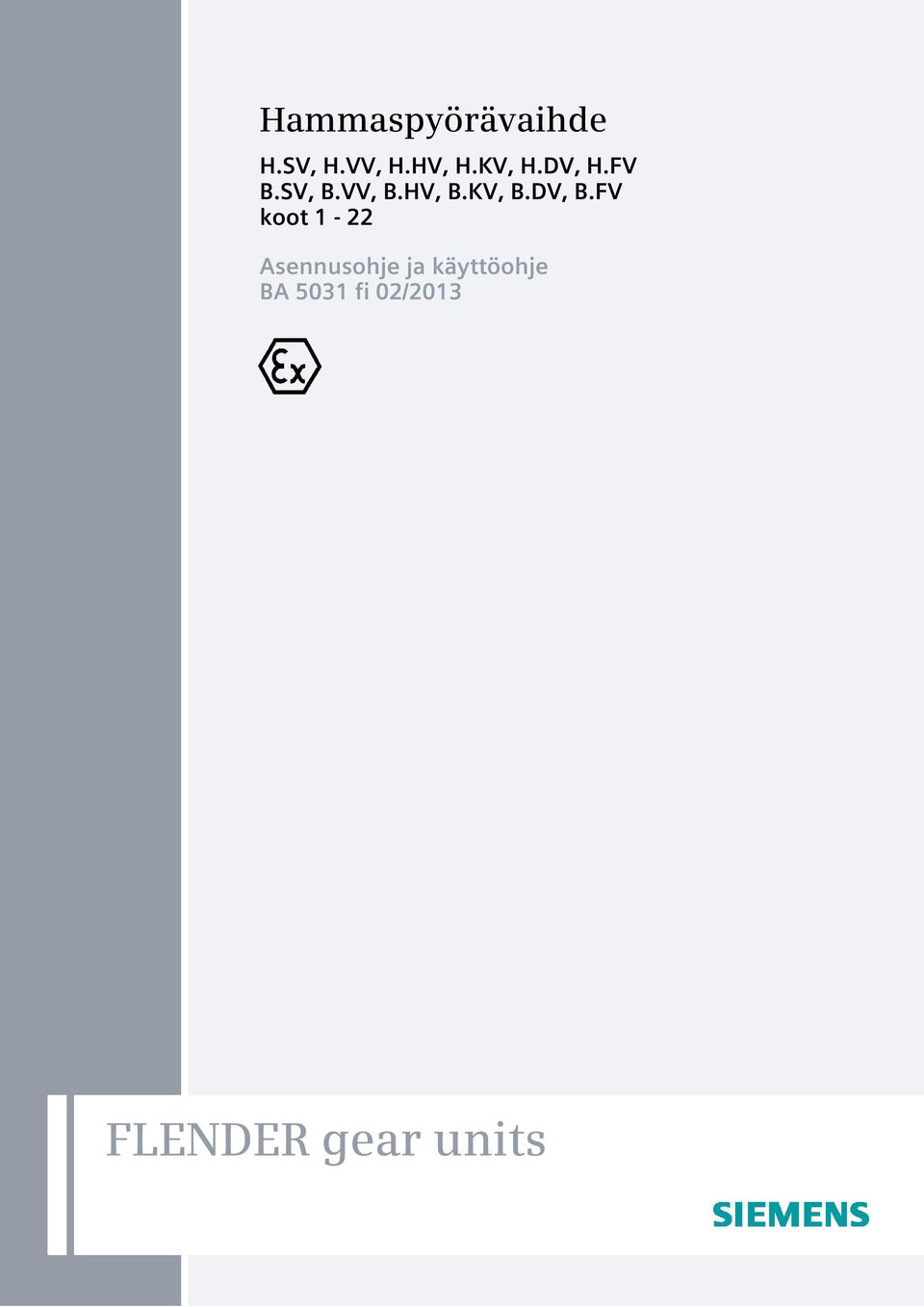

1 Hammaspyörävaihde H.SV, H.VV, H.HV, H.KV, H.DV, H.FV B.SV, B.VV, B.HV, B.KV, B.DV, B.FV koot 1-22 Asennusohje ja käyttöohje FLENDER gear units

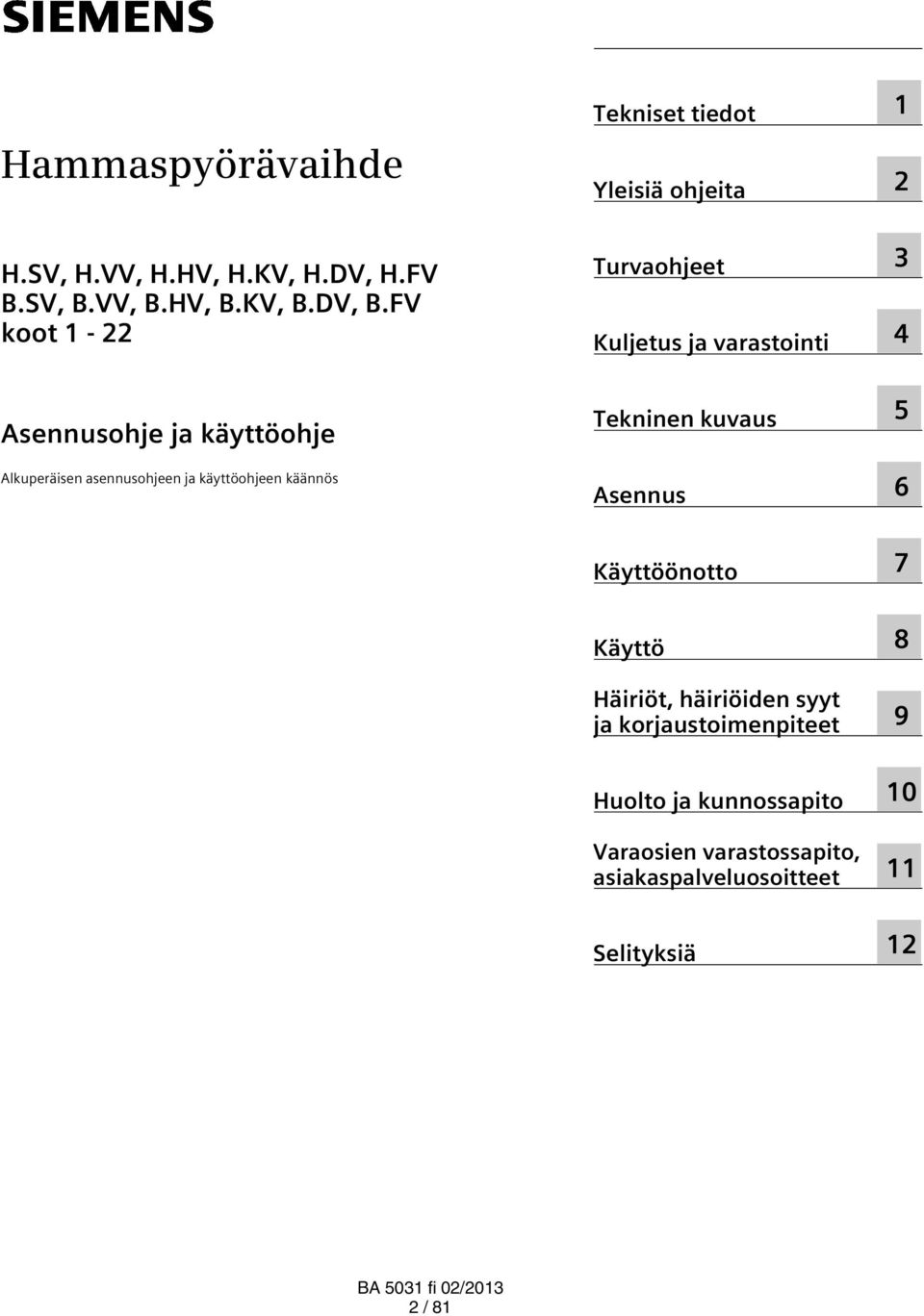

2 Hammaspyörävaihde H.SV, H.VV, H.HV, H.KV, H.DV, H.FV B.SV, B.VV, B.HV, B.KV, B.DV, B.FV koot 1-22 Asennusohje ja käyttöohje Alkuperäisen asennusohjeen ja käyttöohjeen käännös Tekniset tiedot Yleisiä ohjeita Turvaohjeet Kuljetus ja varastointi Tekninen kuvaus Asennus Käyttöönotto 7 Käyttö Häiriöt, häiriöiden syyt ja korjaustoimenpiteet 8 9 Huolto ja kunnossapito Varaosien varastossapito, asiakaspalveluosoitteet Selityksiä 12 2 / 81

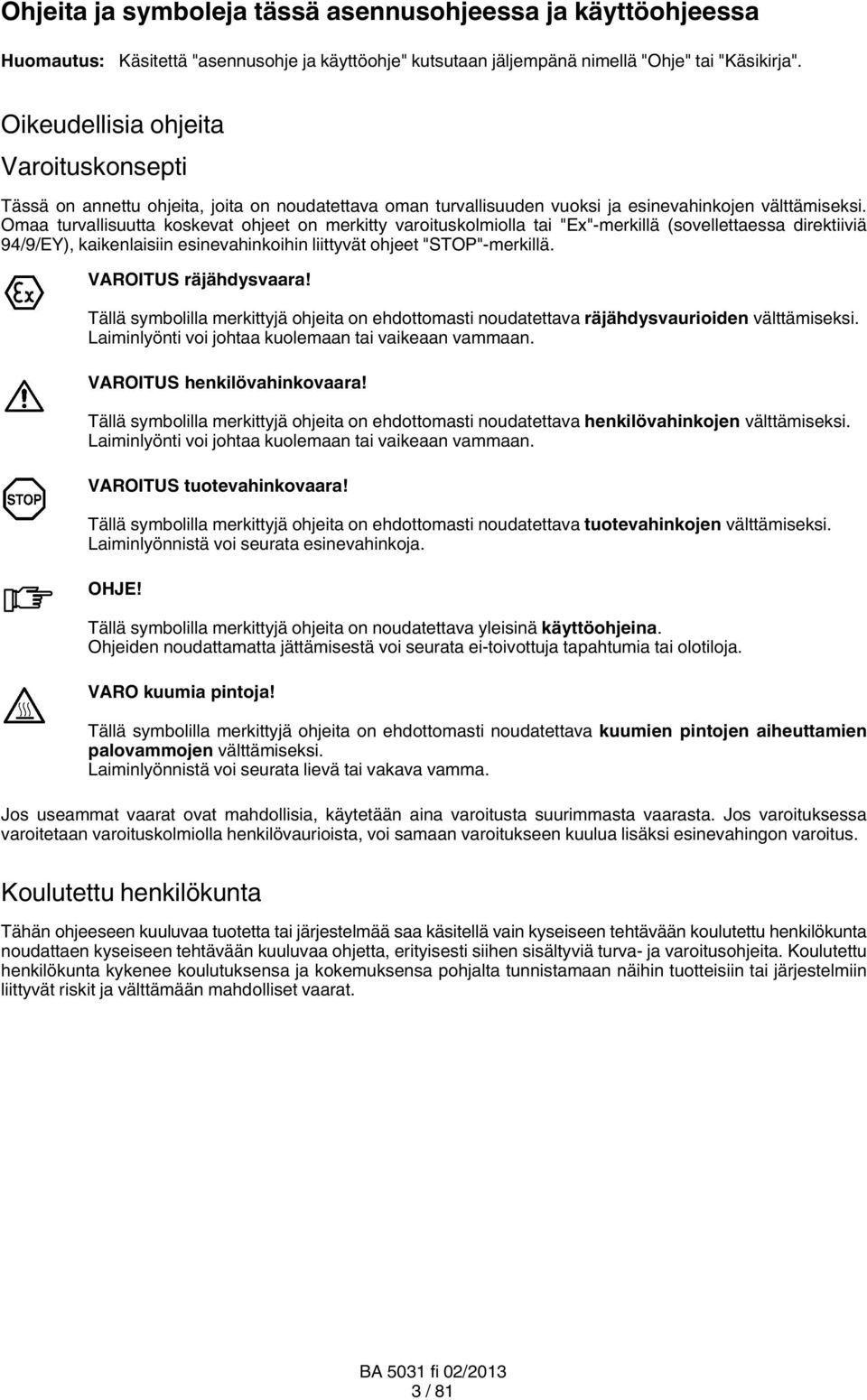

3 Ohjeita ja symboleja tässä asennusohjeessa ja käyttöohjeessa Huomautus: Käsitettä "asennusohje ja käyttöohje" kutsutaan jäljempänä nimellä "Ohje" tai "Käsikirja". Oikeudellisia ohjeita Varoituskonsepti Tässä on annettu ohjeita, joita on noudatettava oman turvallisuuden vuoksi ja esinevahinkojen välttämiseksi. Omaa turvallisuutta koskevat ohjeet on merkitty varoituskolmiolla tai "Ex" merkillä (sovellettaessa direktiiviä 94/9/EY), kaikenlaisiin esinevahinkoihin liittyvät ohjeet "STOP" merkillä. VAROITUS räjähdysvaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava räjähdysvaurioiden välttämiseksi. Laiminlyönti voi johtaa kuolemaan tai vaikeaan vammaan. VAROITUS henkilövahinkovaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava henkilövahinkojen välttämiseksi. Laiminlyönti voi johtaa kuolemaan tai vaikeaan vammaan. VAROITUS tuotevahinkovaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava tuotevahinkojen välttämiseksi. Laiminlyönnistä voi seurata esinevahinkoja. OHJE! Tällä symbolilla merkittyjä ohjeita on noudatettava yleisinä käyttöohjeina. Ohjeiden noudattamatta jättämisestä voi seurata ei toivottuja tapahtumia tai olotiloja. VARO kuumia pintoja! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava kuumien pintojen aiheuttamien palovammojen välttämiseksi. Laiminlyönnistä voi seurata lievä tai vakava vamma. Jos useammat vaarat ovat mahdollisia, käytetään aina varoitusta suurimmasta vaarasta. Jos varoituksessa varoitetaan varoituskolmiolla henkilövaurioista, voi samaan varoitukseen kuulua lisäksi esinevahingon varoitus. Koulutettu henkilökunta Tähän ohjeeseen kuuluvaa tuotetta tai järjestelmää saa käsitellä vain kyseiseen tehtävään koulutettu henkilökunta noudattaen kyseiseen tehtävään kuuluvaa ohjetta, erityisesti siihen sisältyviä turva ja varoitusohjeita. Koulutettu henkilökunta kykenee koulutuksensa ja kokemuksensa pohjalta tunnistamaan näihin tuotteisiin tai järjestelmiin liittyvät riskit ja välttämään mahdolliset vaarat. 3 / 81

4 Siemens tuotteiden tarkoitettu käyttö Ota huomioon seuraavaa: Merkit Siemens tuotteita saa käyttää vain luettelossa ja siihen kuuluvassa teknisessä dokumentaatiossa tarkoitettuihin käyttötapauksiin. Jos käytetään muita tuotteita ja komponentteja, on Siemensin suositeltava niitä ja hyväksyttävä ne. Tuotteiden moitteeton ja turvallinen käyttö edellyttää asianmukaista kuljetusta, asianmukaista varastointia, sijoitusta, asennusta, varustelua, käyttöönottoa, käyttöä ja kunnossapitoa. Sallittuja ympäristön olosuhteita on noudatettava. Asiaankuuluvissa dokumenteissa olevia ohjeita on noudatettava. Kaikki suojausmerkinnällä merkityt nimikkeet ovat Siemens AG:n rekisteröityjä tavaramerkkejä. Muut tässä ohjeessa olevat nimikkeet voivat olla merkkejä, joiden käyttö kolmansien osapuolten toimesta omiin tarkoituksiinsa voi loukata omistajan oikeuksia. Vastuuvapauslauseke Olemme tarkastaneet ohjeen sisällön yhdenmukaisuuden kuvatun laitteiston ja ohjelmiston kanssa. Poikkeavuuksia ei silti voi sulkea pois, niin että emme ota takuuta täydellisestä yhdenmukaisuudesta. Tämän ohjeen tietoja tarkistetaan säännöllisesti, tarvittavat korjaukset sisältyvät tätä seuraaviin painoksiin. Symboleja Maadoituskohta Ilmauskohta keltainen Öljyntäyttökohta keltainen Öljynpoistokohta valkoinen Öljymäärä punainen Öljymäärä punainen Öljymäärä punainen Värinän valvonnan liitäntäkohta Voitelukohta punainen Käytä rasvaa Kuljetussilmukka Nostosilmukkaruuvi Älä ruuvaa auki Oikaisupinta, vaakasuora Oikaisupinta, pystysuora Nämä symbolit kuvaavat öljynmittatikulla tehtävää öljymäärän tarkastusta. Nämä symbolit viittaavat siihen, että öljynmittatikku on aina ruuvattava tiukalle. 4 / 81

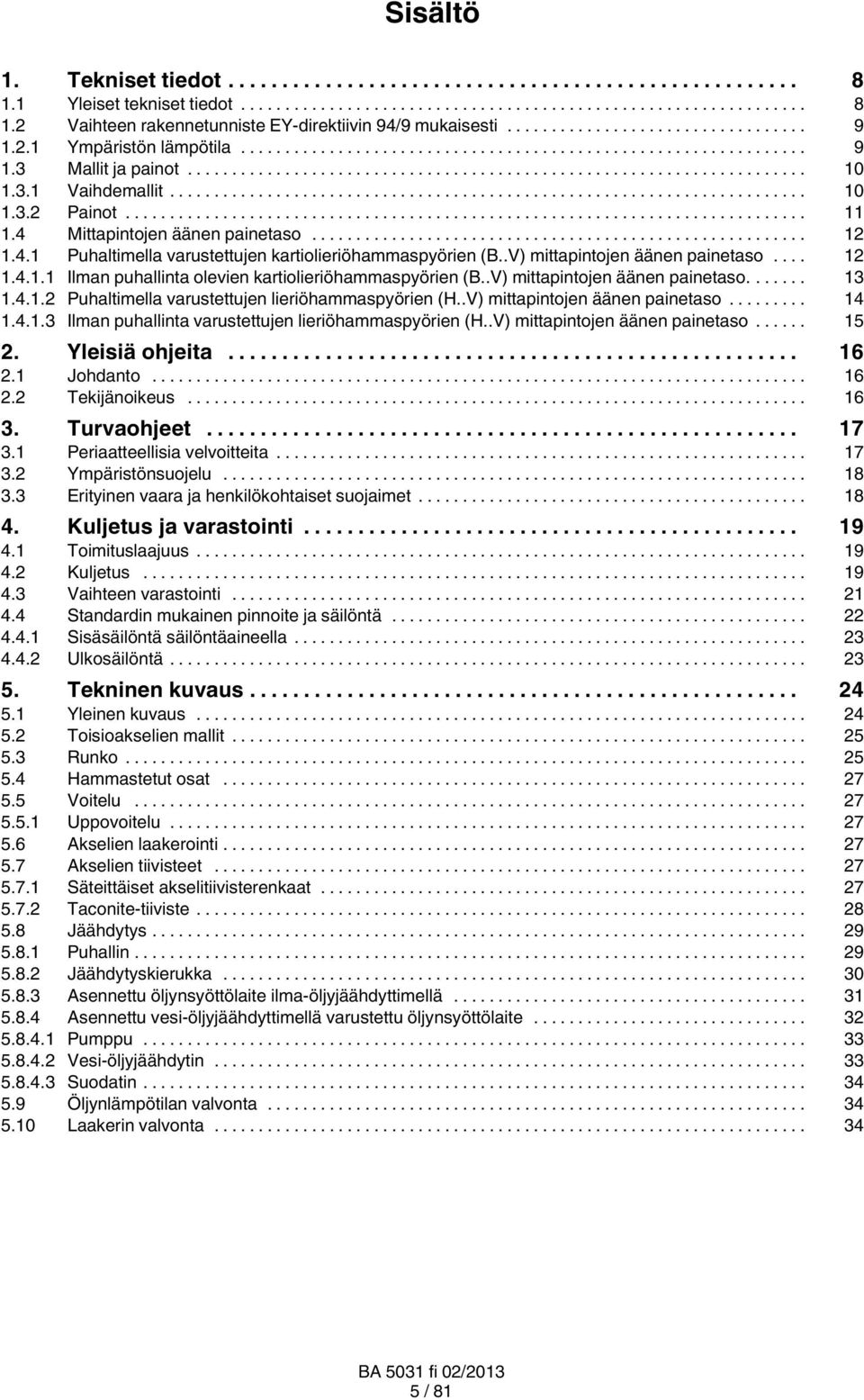

5 Sisältö 1. Tekniset tiedot Yleiset tekniset tiedot Vaihteen rakennetunniste EY-direktiivin 94/9 mukaisesti Ympäristön lämpötila Mallit ja painot Vaihdemallit Painot Mittapintojen äänen painetaso Puhaltimella varustettujen kartiolieriöhammaspyörien (B..V) mittapintojen äänen painetaso Ilman puhallinta olevien kartiolieriöhammaspyörien (B..V) mittapintojen äänen painetaso Puhaltimella varustettujen lieriöhammaspyörien (H..V) mittapintojen äänen painetaso Ilman puhallinta varustettujen lieriöhammaspyörien (H..V) mittapintojen äänen painetaso Yleisiä ohjeita Johdanto Tekijänoikeus Turvaohjeet Periaatteellisia velvoitteita Ympäristönsuojelu Erityinen vaara ja henkilökohtaiset suojaimet Kuljetus ja varastointi Toimituslaajuus Kuljetus Vaihteen varastointi Standardin mukainen pinnoite ja säilöntä Sisäsäilöntä säilöntäaineella Ulkosäilöntä Tekninen kuvaus Yleinen kuvaus Toisioakselien mallit Runko Hammastetut osat Voitelu Uppovoitelu Akselien laakerointi Akselien tiivisteet Säteittäiset akselitiivisterenkaat Taconite-tiiviste Jäähdytys Puhallin Jäähdytyskierukka Asennettu öljynsyöttölaite ilma-öljyjäähdyttimellä Asennettu vesi-öljyjäähdyttimellä varustettu öljynsyöttölaite Pumppu Vesi-öljyjäähdytin Suodatin Öljynlämpötilan valvonta Laakerin valvonta / 81

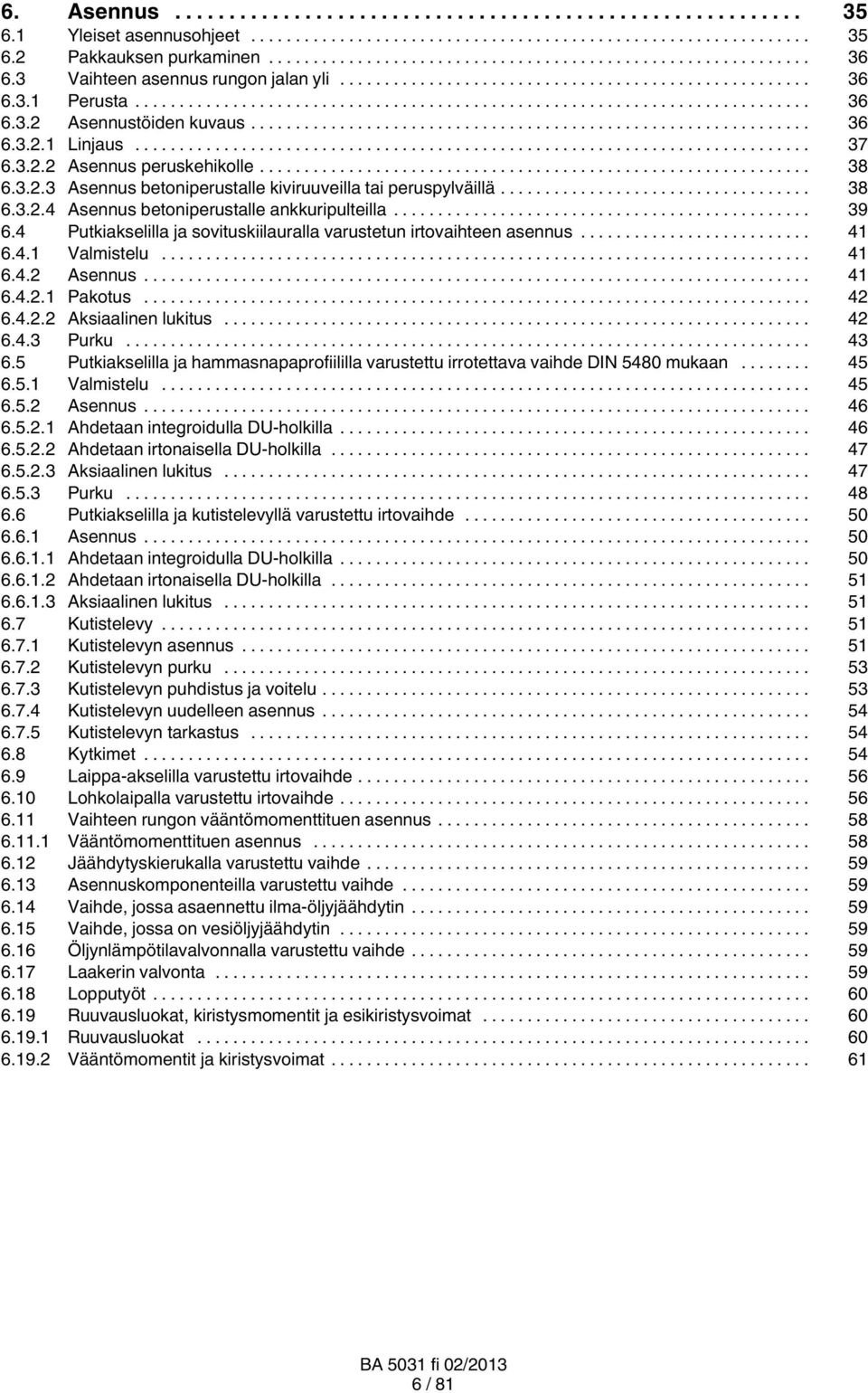

6 6. Asennus Yleiset asennusohjeet Pakkauksen purkaminen Vaihteen asennus rungon jalan yli Perusta Asennustöiden kuvaus Linjaus Asennus peruskehikolle Asennus betoniperustalle kiviruuveilla tai peruspylväillä Asennus betoniperustalle ankkuripulteilla Putkiakselilla ja sovituskiilauralla varustetun irtovaihteen asennus Valmistelu Asennus Pakotus Aksiaalinen lukitus Purku Putkiakselilla ja hammasnapaprofiililla varustettu irrotettava vaihde DIN 5480 mukaan Valmistelu Asennus Ahdetaan integroidulla DU-holkilla Ahdetaan irtonaisella DU-holkilla Aksiaalinen lukitus Purku Putkiakselilla ja kutistelevyllä varustettu irtovaihde Asennus Ahdetaan integroidulla DU-holkilla Ahdetaan irtonaisella DU-holkilla Aksiaalinen lukitus Kutistelevy Kutistelevyn asennus Kutistelevyn purku Kutistelevyn puhdistus ja voitelu Kutistelevyn uudelleen asennus Kutistelevyn tarkastus Kytkimet Laippa-akselilla varustettu irtovaihde Lohkolaipalla varustettu irtovaihde Vaihteen rungon vääntömomenttituen asennus Vääntömomenttituen asennus Jäähdytyskierukalla varustettu vaihde Asennuskomponenteilla varustettu vaihde Vaihde, jossa asaennettu ilma-öljyjäähdytin Vaihde, jossa on vesiöljyjäähdytin Öljynlämpötilavalvonnalla varustettu vaihde Laakerin valvonta Lopputyöt Ruuvausluokat, kiristysmomentit ja esikiristysvoimat Ruuvausluokat Vääntömomentit ja kiristysvoimat / 81

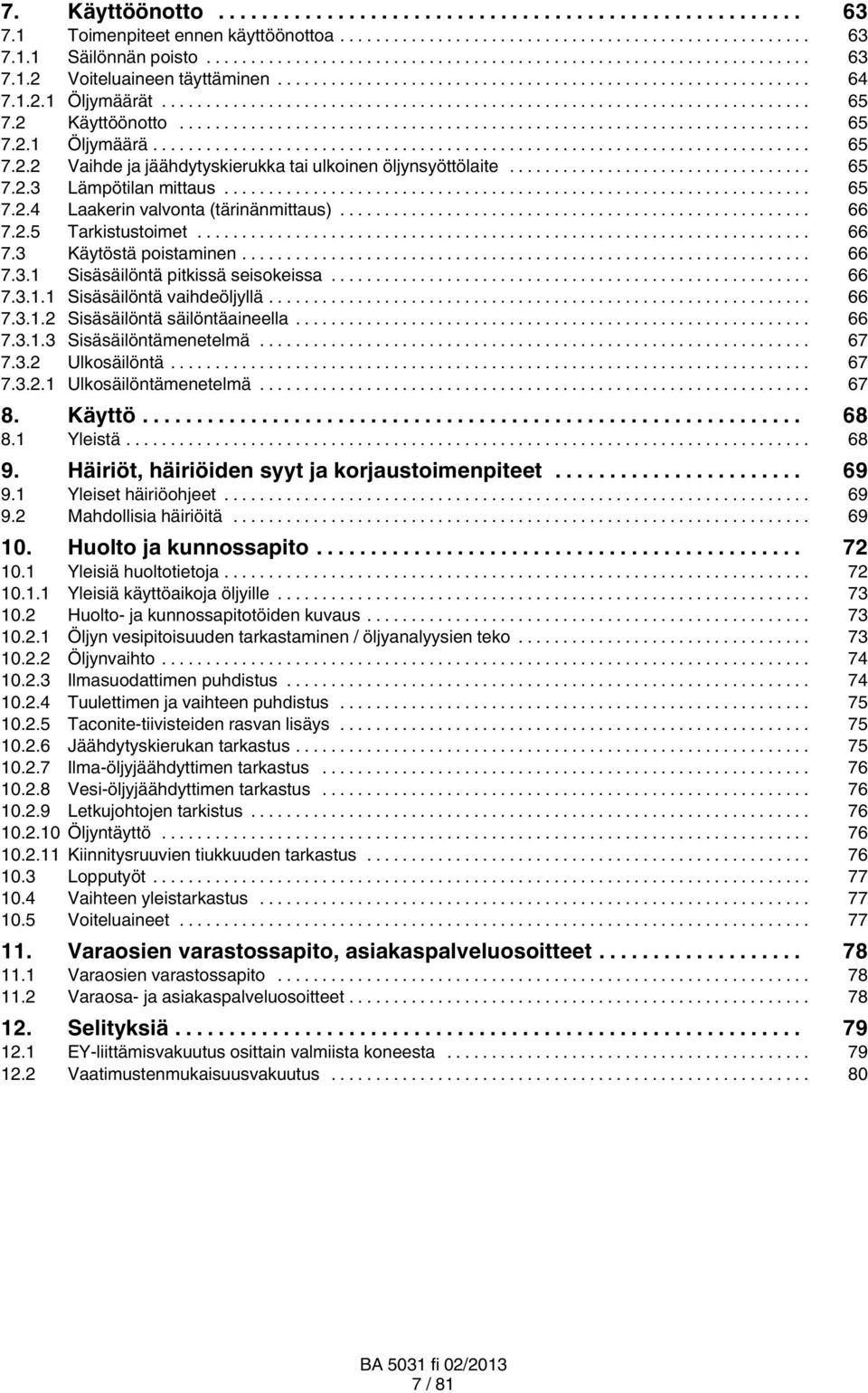

7 7. Käyttöönotto Toimenpiteet ennen käyttöönottoa Säilönnän poisto Voiteluaineen täyttäminen Öljymäärät Käyttöönotto Öljymäärä Vaihde ja jäähdytyskierukka tai ulkoinen öljynsyöttölaite Lämpötilan mittaus Laakerin valvonta (tärinänmittaus) Tarkistustoimet Käytöstä poistaminen Sisäsäilöntä pitkissä seisokeissa Sisäsäilöntä vaihdeöljyllä Sisäsäilöntä säilöntäaineella Sisäsäilöntämenetelmä Ulkosäilöntä Ulkosäilöntämenetelmä Käyttö Yleistä Häiriöt, häiriöiden syyt ja korjaustoimenpiteet Yleiset häiriöohjeet Mahdollisia häiriöitä Huolto ja kunnossapito Yleisiä huoltotietoja Yleisiä käyttöaikoja öljyille Huolto- ja kunnossapitotöiden kuvaus Öljyn vesipitoisuuden tarkastaminen / öljyanalyysien teko Öljynvaihto Ilmasuodattimen puhdistus Tuulettimen ja vaihteen puhdistus Taconite-tiivisteiden rasvan lisäys Jäähdytyskierukan tarkastus Ilma-öljyjäähdyttimen tarkastus Vesi-öljyjäähdyttimen tarkastus Letkujohtojen tarkistus Öljyntäyttö Kiinnitysruuvien tiukkuuden tarkastus Lopputyöt Vaihteen yleistarkastus Voiteluaineet Varaosien varastossapito, asiakaspalveluosoitteet Varaosien varastossapito Varaosa- ja asiakaspalveluosoitteet Selityksiä EY-liittämisvakuutus osittain valmiista koneesta Vaatimustenmukaisuusvakuutus / 81

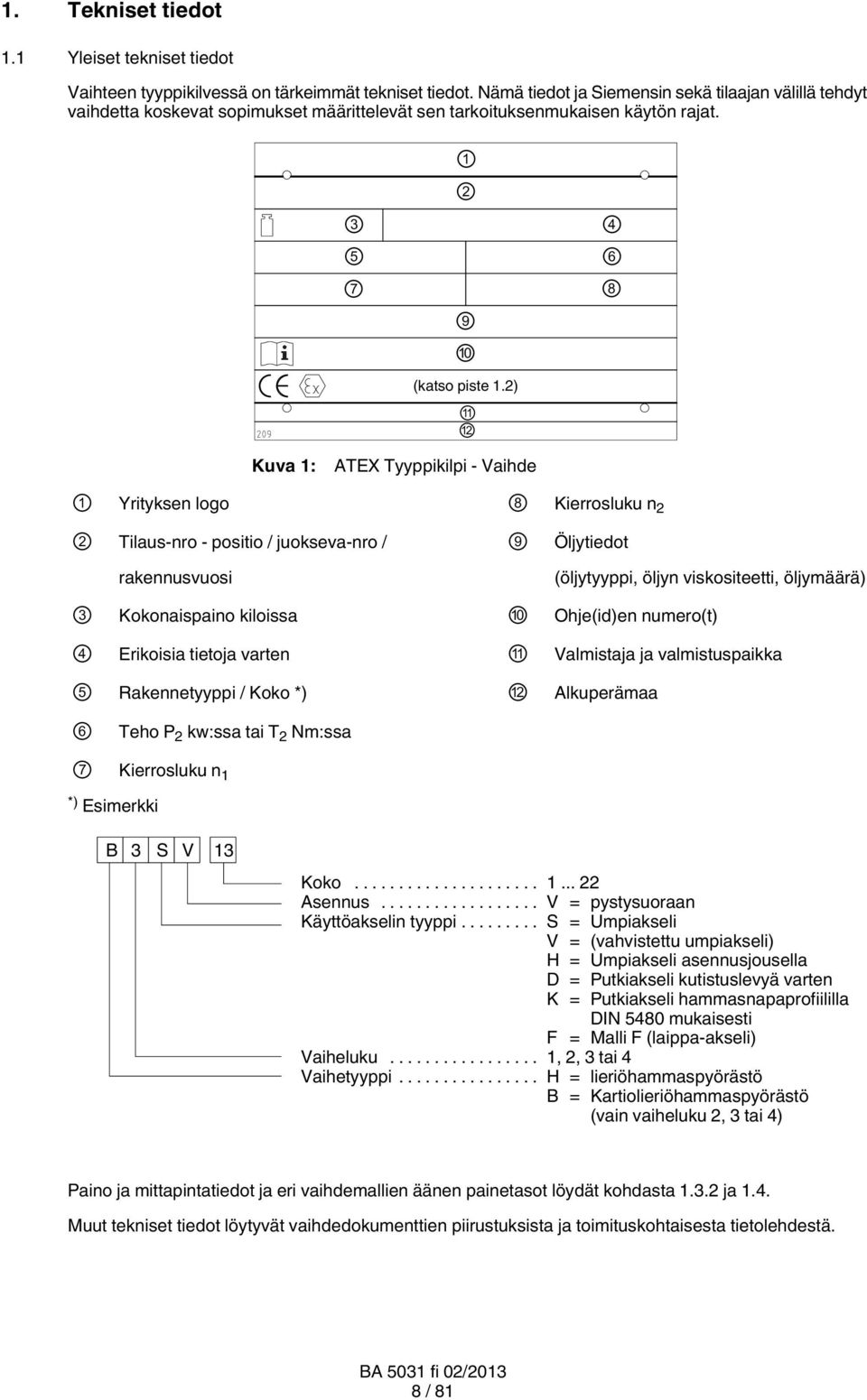

8 1. Tekniset tiedot 1.1 Yleiset tekniset tiedot Vaihteen tyyppikilvessä on tärkeimmät tekniset tiedot. Nämä tiedot ja Siemensin sekä tilaajan välillä tehdyt vaihdetta koskevat sopimukset määrittelevät sen tarkoituksenmukaisen käytön rajat (katso piste 1.2) Kuva 1: ATEX Tyyppikilpi - Vaihde 1 Yrityksen logo 8 Kierrosluku n 2 2 Tilaus-nro - positio / juokseva-nro / 9 Öljytiedot rakennusvuosi (öljytyyppi, öljyn viskositeetti, öljymäärä) 3 Kokonaispaino kiloissa 10 Ohje(id)en numero(t) 4 Erikoisia tietoja varten 11 Valmistaja ja valmistuspaikka 5 Rakennetyyppi / Koko *) 12 Alkuperämaa 6 Teho P 2 kw:ssa tai T 2 Nm:ssa 7 Kierrosluku n 1 *) Esimerkki B 3 S V 13 Koko Asennus... V = pystysuoraan Käyttöakselin tyyppi... S = Umpiakseli V = (vahvistettu umpiakseli) H = Umpiakseli asennusjousella D = Putkiakseli kutistuslevyä varten K = Putkiakseli hammasnapaprofiililla DIN 5480 mukaisesti F = Malli F (laippa-akseli) Vaiheluku... 1, 2, 3 tai 4 Vaihetyyppi... H = lieriöhammaspyörästö B = Kartiolieriöhammaspyörästö (vain vaiheluku 2, 3 tai 4) Paino ja mittapintatiedot ja eri vaihdemallien äänen painetasot löydät kohdasta ja 1.4. Muut tekniset tiedot löytyvät vaihdedokumenttien piirustuksista ja toimituskohtaisesta tietolehdestä. 8 / 81

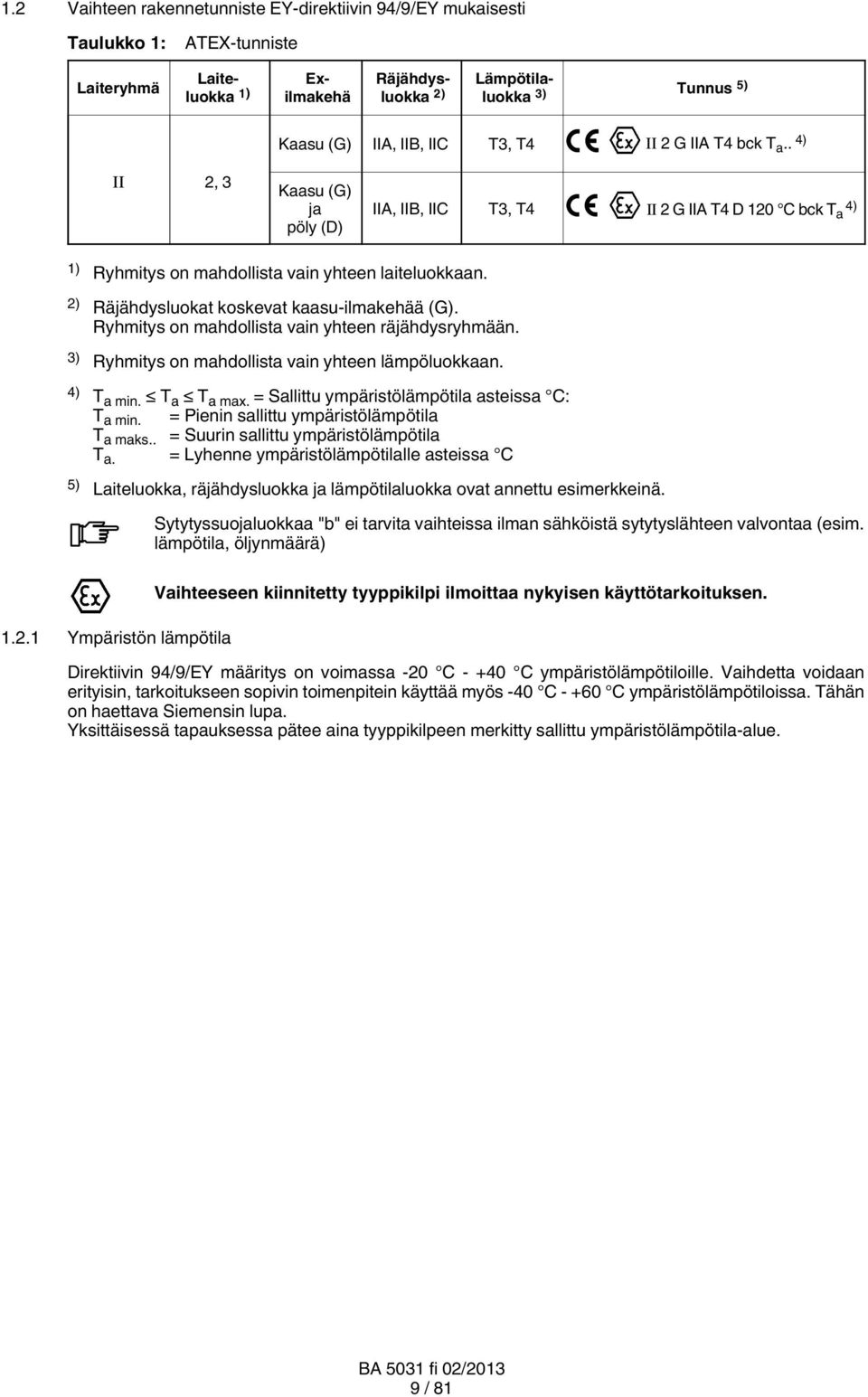

9 1.2 Vaihteen rakennetunniste EY-direktiivin 94/9/EY mukaisesti Taulukko 1: ATEX-tunniste Laiteryhmä Laiteluokka 1) Exilmakehä Räjähdysluokka 2) Lämpötilaluokka 3) Tunnus 5) Kaasu (G) IIA, IIB, IIC T3, T4 II 2 G IIA T4 bck T a.. 4) 2, 3 Kaasu (G) ja pöly (D) IIA, IIB, IIC T3, T4 II 2 G IIA T4 D 120 C bck T a 4) 1) Ryhmitys on mahdollista vain yhteen laiteluokkaan. 2) Räjähdysluokat koskevat kaasu-ilmakehää (G). Ryhmitys on mahdollista vain yhteen räjähdysryhmään. 3) Ryhmitys on mahdollista vain yhteen lämpöluokkaan. 4) T a min. T a T a max. = Sallittu ympäristölämpötila asteissa C: T a min. = Pienin sallittu ympäristölämpötila T a maks.. = Suurin sallittu ympäristölämpötila T a. = Lyhenne ympäristölämpötilalle asteissa C 5) Laiteluokka, räjähdysluokka ja lämpötilaluokka ovat annettu esimerkkeinä. Sytytyssuojaluokkaa "b" ei tarvita vaihteissa ilman sähköistä sytytyslähteen valvontaa (esim. lämpötila, öljynmäärä) Ympäristön lämpötila Vaihteeseen kiinnitetty tyyppikilpi ilmoittaa nykyisen käyttötarkoituksen. Direktiivin 94/9/EY määritys on voimassa -20 C C ympäristölämpötiloille. Vaihdetta voidaan erityisin, tarkoitukseen sopivin toimenpitein käyttää myös -40 C C ympäristölämpötiloissa. Tähän on haettava Siemensin lupa. Yksittäisessä tapauksessa pätee aina tyyppikilpeen merkitty sallittu ympäristölämpötila-alue. 9 / 81

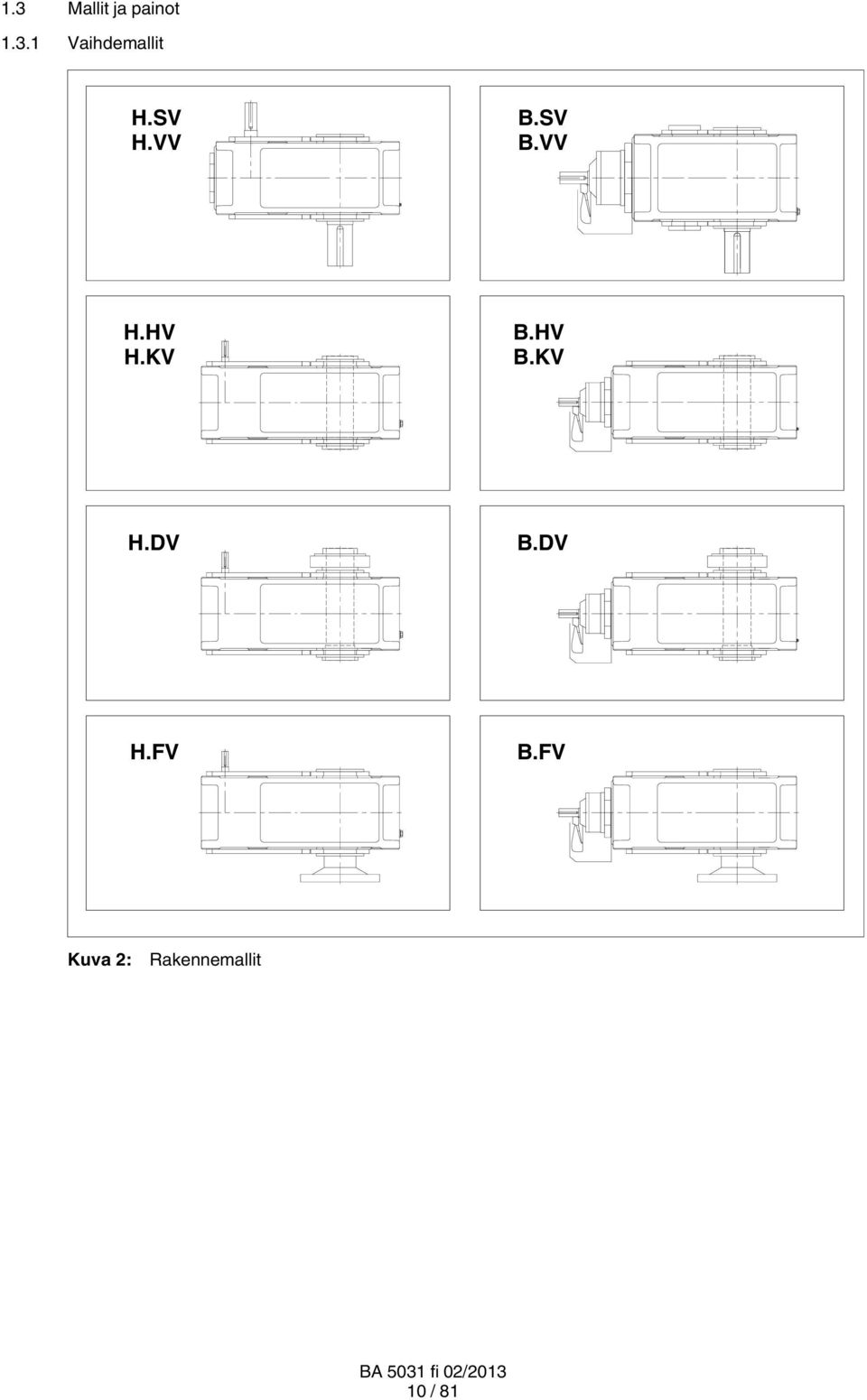

10 1.3 Mallit ja painot Vaihdemallit H.SV H.VV B.SV B.VV H.HV H.KV B.HV B.KV H.DV B.DV H.FV B.FV Kuva 2: Rakennemallit 10 / 81

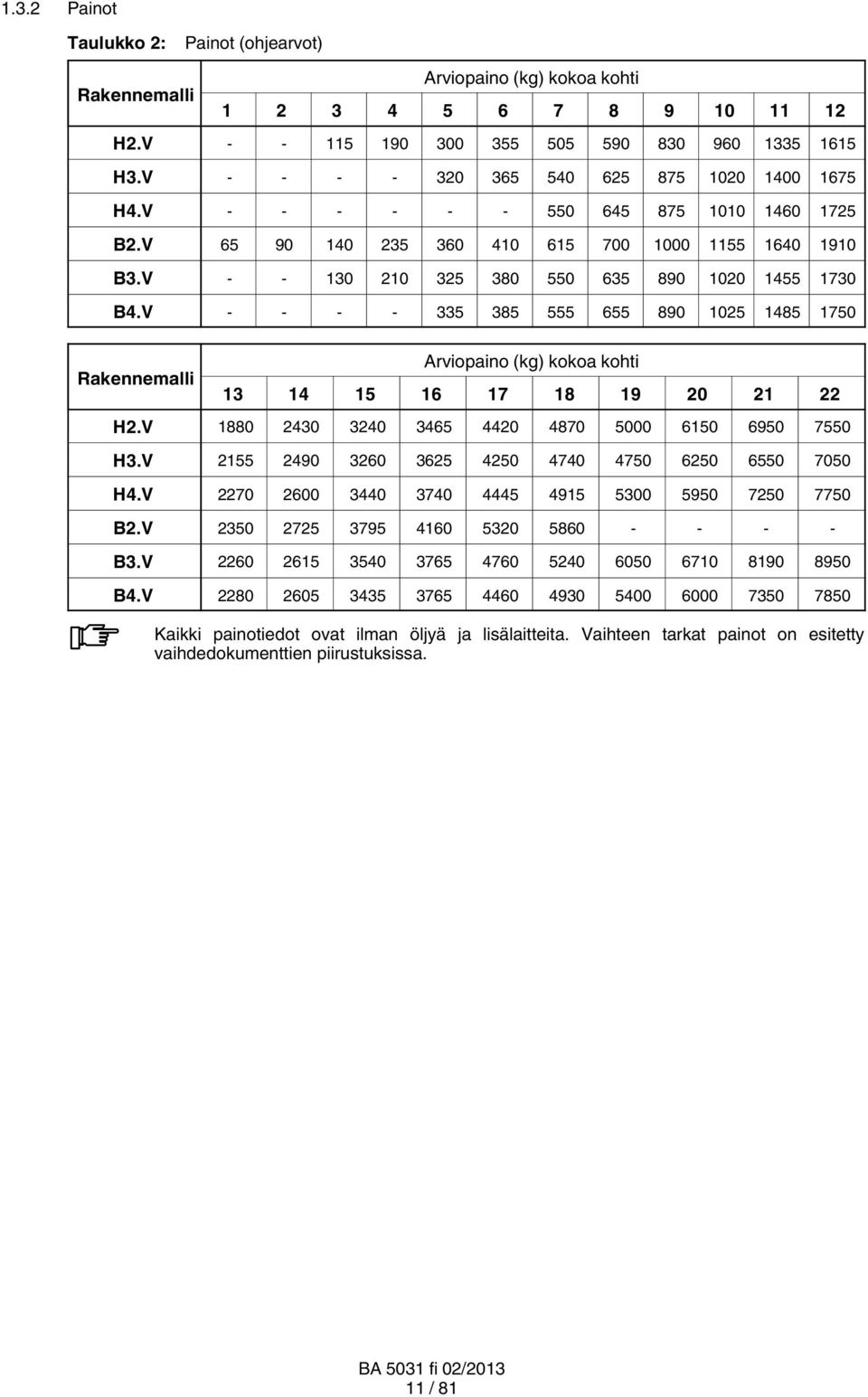

11 1.3.2 Painot Taulukko 2: Painot (ohjearvot) Arviopaino (kg) kokoa kohti Rakennemalli H2.V H3.V H4.V B2.V B3.V B4.V Rakennemalli Arviopaino (kg) kokoa kohti H2.V H3.V H4.V B2.V B3.V B4.V Kaikki painotiedot ovat ilman öljyä ja lisälaitteita. Vaihteen tarkat painot on esitetty vaihdedokumenttien piirustuksissa. 11 / 81

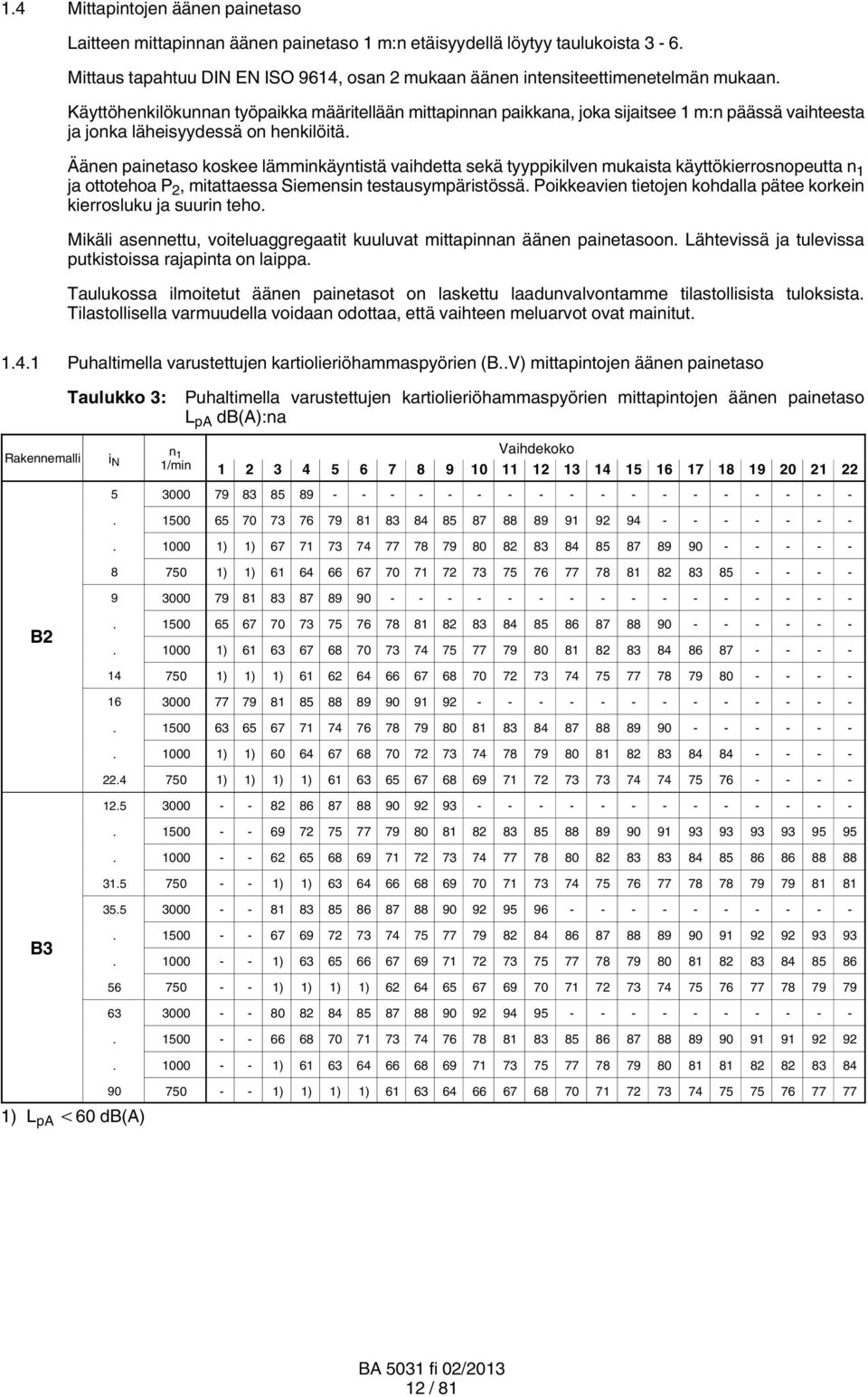

12 1.4 Mittapintojen äänen painetaso Laitteen mittapinnan äänen painetaso 1 m:n etäisyydellä löytyy taulukoista 3-6. Mittaus tapahtuu DIN EN ISO 9614, osan 2 mukaan äänen intensiteettimenetelmän mukaan. Käyttöhenkilökunnan työpaikka määritellään mittapinnan paikkana, joka sijaitsee 1 m:n päässä vaihteesta ja jonka läheisyydessä on henkilöitä. Äänen painetaso koskee lämminkäyntistä vaihdetta sekä tyyppikilven mukaista käyttökierrosnopeutta n 1 ja ottotehoa P 2, mitattaessa Siemensin testausympäristössä. Poikkeavien tietojen kohdalla pätee korkein kierrosluku ja suurin teho. Mikäli asennettu, voiteluaggregaatit kuuluvat mittapinnan äänen painetasoon. Lähtevissä ja tulevissa putkistoissa rajapinta on laippa. Taulukossa ilmoitetut äänen painetasot on laskettu laadunvalvontamme tilastollisista tuloksista. Tilastollisella varmuudella voidaan odottaa, että vaihteen meluarvot ovat mainitut Puhaltimella varustettujen kartiolieriöhammaspyörien (B..V) mittapintojen äänen painetaso Taulukko 3: Puhaltimella varustettujen kartiolieriöhammaspyörien mittapintojen äänen painetaso L pa db(a):na Rakennemalli i N n 1 1/min Vaihdekoko ) 1) ) 1) B ) ) 1) 1) ) 1) ) 1) 1) 1) ) 1) B ) ) L pa 60 db(a) ) 1) 1) 1) ) ) 1) 1) 1) / 81

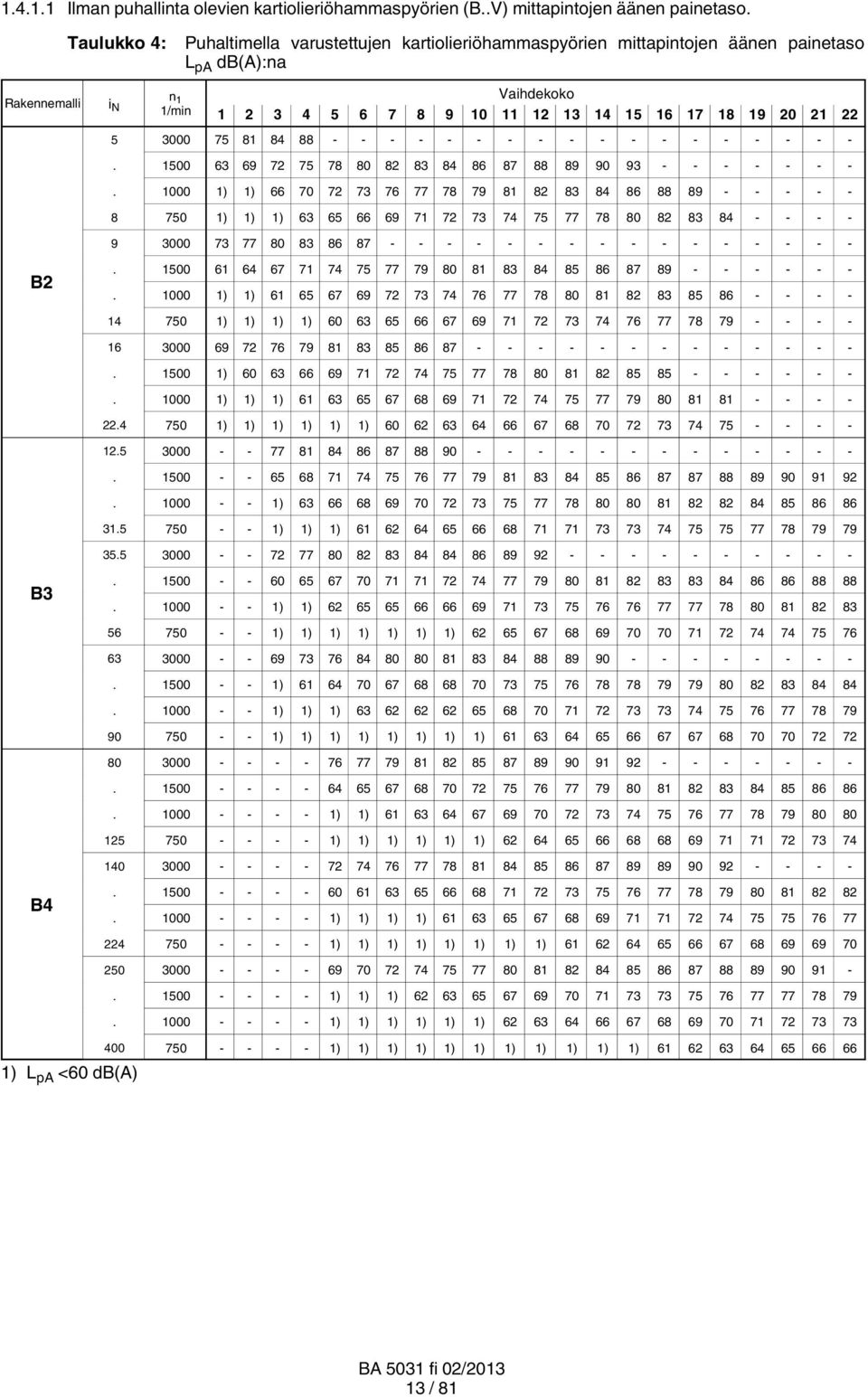

13 Ilman puhallinta olevien kartiolieriöhammaspyörien (B..V) mittapintojen äänen painetaso. Taulukko 4: Puhaltimella varustettujen kartiolieriöhammaspyörien mittapintojen äänen painetaso L pa db(a):na Rakennemalli i N n 1 1/min Vaihdekoko ) 1) ) 1) 1) B ) 1) ) 1) 1) 1) ) ) 1) 1) ) 1) 1) 1) 1) 1) ) ) 1) 1) B ) 1) ) 1) 1) 1) 1) 1) 1) ) ) 1) 1) ) 1) 1) 1) 1) 1) 1) 1) ) 1) ) 1) 1) 1) 1) 1) B ) 1) 1) 1) ) L pa <60 db(a) ) 1) 1) 1) 1) 1) 1) 1) ) 1) 1) ) 1) 1) 1) 1) 1) ) 1) 1) 1) 1) 1) 1) 1) 1) 1) 1) / 81

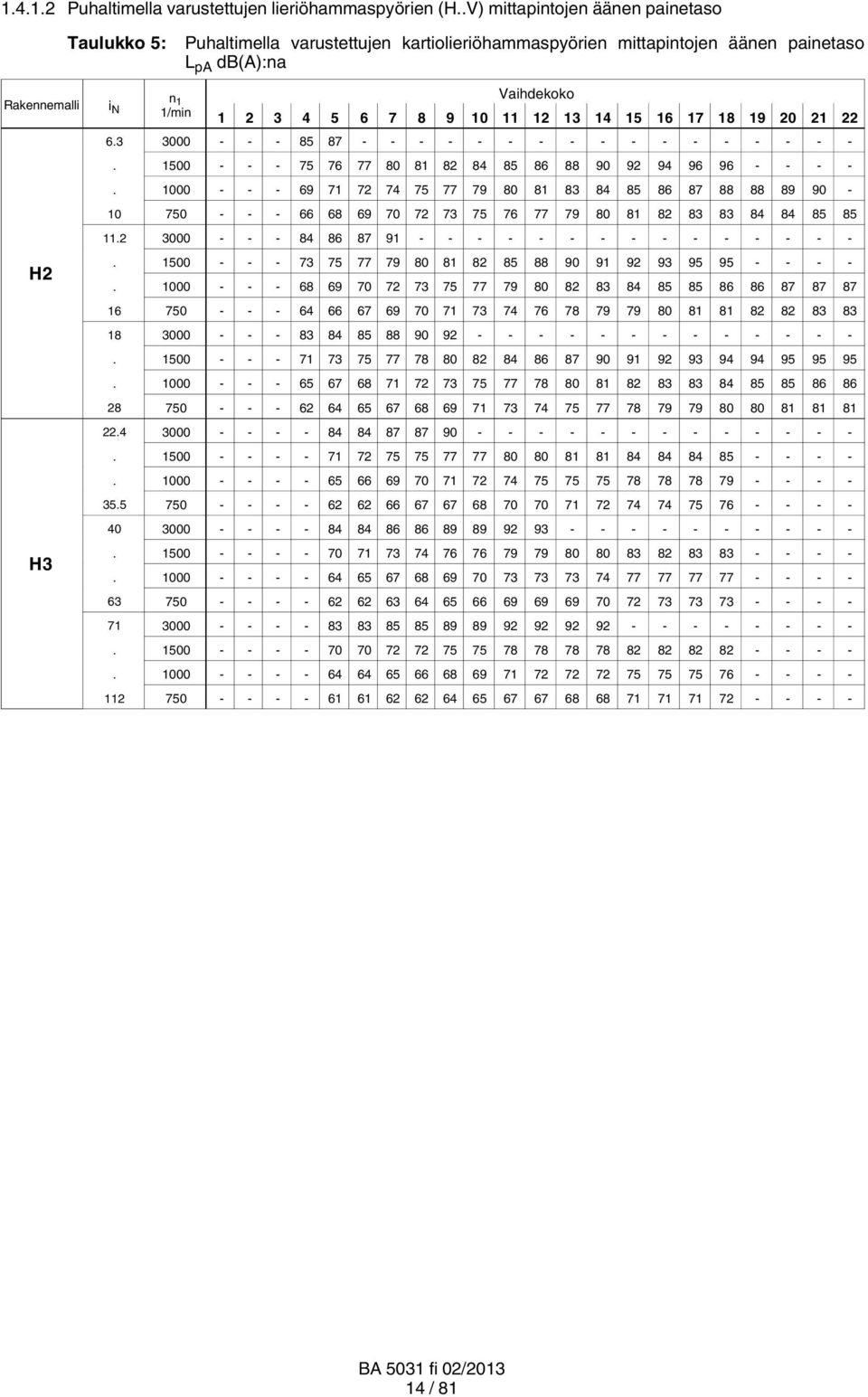

14 Puhaltimella varustettujen lieriöhammaspyörien (H..V) mittapintojen äänen painetaso Taulukko 5: Puhaltimella varustettujen kartiolieriöhammaspyörien mittapintojen äänen painetaso L pa db(a):na Rakennemalli i N n 1 1/min H2 H3 Vaihdekoko / 81

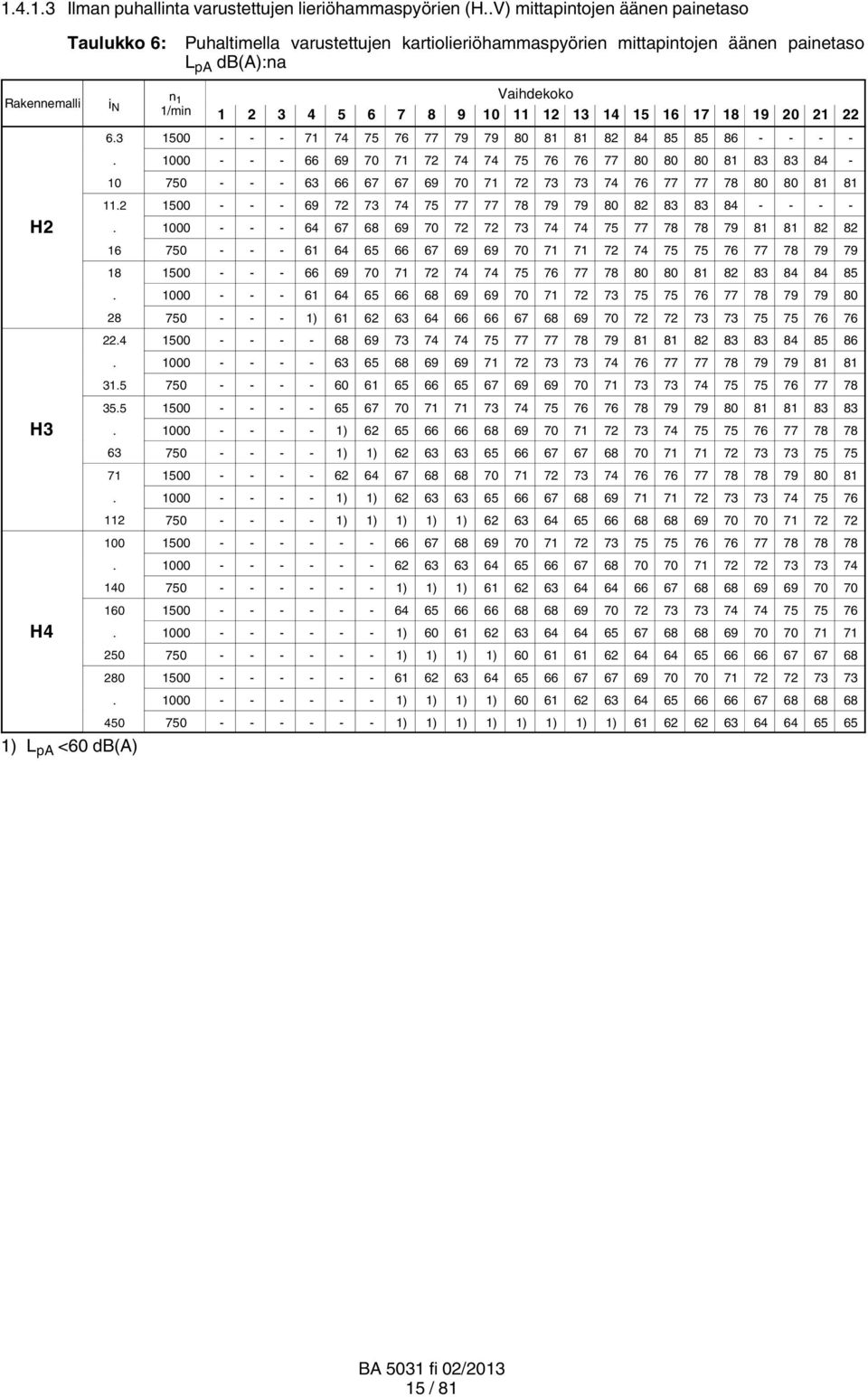

15 Ilman puhallinta varustettujen lieriöhammaspyörien (H..V) mittapintojen äänen painetaso Taulukko 6: Puhaltimella varustettujen kartiolieriöhammaspyörien mittapintojen äänen painetaso L pa db(a):na Rakennemalli i N n 1 1/min H2 H3 H4 1) L pa <60 db(a) Vaihdekoko ) ) ) 1) ) 1) ) 1) 1) 1) 1) ) 1) 1) ) ) 1) 1) 1) ) 1) 1) 1) ) 1) 1) 1) 1) 1) 1) 1) / 81

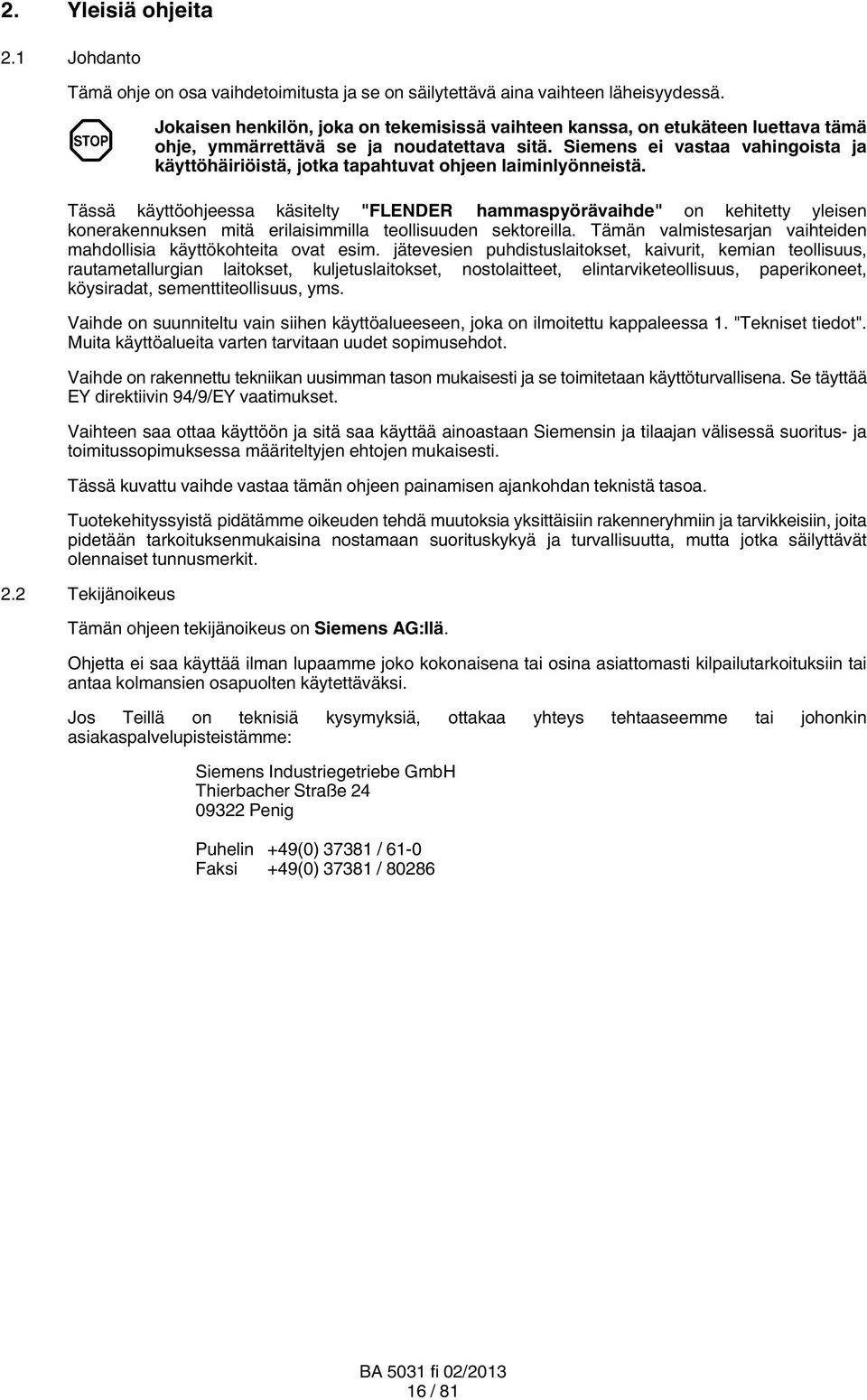

16 2. Yleisiä ohjeita 2.1 Johdanto Tämä ohje on osa vaihdetoimitusta ja se on säilytettävä aina vaihteen läheisyydessä. Jokaisen henkilön, joka on tekemisissä vaihteen kanssa, on etukäteen luettava tämä ohje, ymmärrettävä se ja noudatettava sitä. Siemens ei vastaa vahingoista ja käyttöhäiriöistä, jotka tapahtuvat ohjeen laiminlyönneistä. Tässä käyttöohjeessa käsitelty "FLENDER hammaspyörävaihde" on kehitetty yleisen konerakennuksen mitä erilaisimmilla teollisuuden sektoreilla. Tämän valmistesarjan vaihteiden mahdollisia käyttökohteita ovat esim. jätevesien puhdistuslaitokset, kaivurit, kemian teollisuus, rautametallurgian laitokset, kuljetuslaitokset, nostolaitteet, elintarviketeollisuus, paperikoneet, köysiradat, sementtiteollisuus, yms. Vaihde on suunniteltu vain siihen käyttöalueeseen, joka on ilmoitettu kappaleessa 1. "Tekniset tiedot". Muita käyttöalueita varten tarvitaan uudet sopimusehdot. Vaihde on rakennettu tekniikan uusimman tason mukaisesti ja se toimitetaan käyttöturvallisena. Se täyttää EY direktiivin 94/9/EY vaatimukset. Vaihteen saa ottaa käyttöön ja sitä saa käyttää ainoastaan Siemensin ja tilaajan välisessä suoritus- ja toimitussopimuksessa määriteltyjen ehtojen mukaisesti. Tässä kuvattu vaihde vastaa tämän ohjeen painamisen ajankohdan teknistä tasoa. Tuotekehityssyistä pidätämme oikeuden tehdä muutoksia yksittäisiin rakenneryhmiin ja tarvikkeisiin, joita pidetään tarkoituksenmukaisina nostamaan suorituskykyä ja turvallisuutta, mutta jotka säilyttävät olennaiset tunnusmerkit. 2.2 Tekijänoikeus Tämän ohjeen tekijänoikeus on Siemens AG:llä. Ohjetta ei saa käyttää ilman lupaamme joko kokonaisena tai osina asiattomasti kilpailutarkoituksiin tai antaa kolmansien osapuolten käytettäväksi. Jos Teillä on teknisiä kysymyksiä, ottakaa yhteys tehtaaseemme tai johonkin asiakaspalvelupisteistämme: Siemens Industriegetriebe GmbH Thierbacher Straße Penig Puhelin +49(0) / 61-0 Faksi +49(0) / / 81

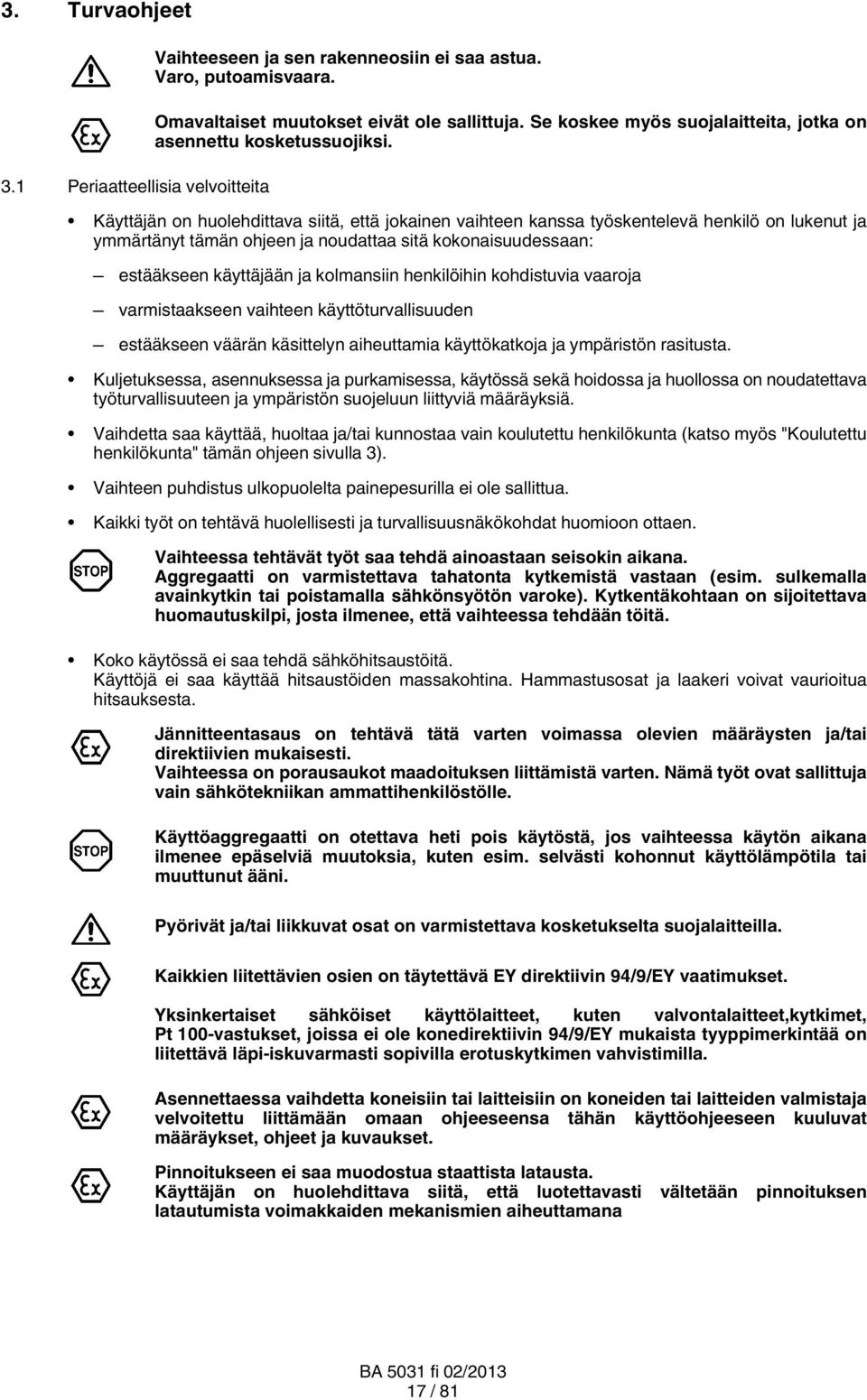

17 3. Turvaohjeet 3.1 Periaatteellisia velvoitteita Vaihteeseen ja sen rakenneosiin ei saa astua. Varo, putoamisvaara. Omavaltaiset muutokset eivät ole sallittuja. Se koskee myös suojalaitteita, jotka on asennettu kosketussuojiksi. Käyttäjän on huolehdittava siitä, että jokainen vaihteen kanssa työskentelevä henkilö on lukenut ja ymmärtänyt tämän ohjeen ja noudattaa sitä kokonaisuudessaan: estääkseen käyttäjään ja kolmansiin henkilöihin kohdistuvia vaaroja varmistaakseen vaihteen käyttöturvallisuuden estääkseen väärän käsittelyn aiheuttamia käyttökatkoja ja ympäristön rasitusta. Kuljetuksessa, asennuksessa ja purkamisessa, käytössä sekä hoidossa ja huollossa on noudatettava työturvallisuuteen ja ympäristön suojeluun liittyviä määräyksiä. Vaihdetta saa käyttää, huoltaa ja/tai kunnostaa vain koulutettu henkilökunta (katso myös "Koulutettu henkilökunta" tämän ohjeen sivulla 3). Vaihteen puhdistus ulkopuolelta painepesurilla ei ole sallittua. Kaikki työt on tehtävä huolellisesti ja turvallisuusnäkökohdat huomioon ottaen. Vaihteessa tehtävät työt saa tehdä ainoastaan seisokin aikana. Aggregaatti on varmistettava tahatonta kytkemistä vastaan (esim. sulkemalla avainkytkin tai poistamalla sähkönsyötön varoke). Kytkentäkohtaan on sijoitettava huomautuskilpi, josta ilmenee, että vaihteessa tehdään töitä. Koko käytössä ei saa tehdä sähköhitsaustöitä. Käyttöjä ei saa käyttää hitsaustöiden massakohtina. Hammastusosat ja laakeri voivat vaurioitua hitsauksesta. Jännitteentasaus on tehtävä tätä varten voimassa olevien määräysten ja/tai direktiivien mukaisesti. Vaihteessa on porausaukot maadoituksen liittämistä varten. Nämä työt ovat sallittuja vain sähkötekniikan ammattihenkilöstölle. Käyttöaggregaatti on otettava heti pois käytöstä, jos vaihteessa käytön aikana ilmenee epäselviä muutoksia, kuten esim. selvästi kohonnut käyttölämpötila tai muuttunut ääni. Pyörivät ja/tai liikkuvat osat on varmistettava kosketukselta suojalaitteilla. Kaikkien liitettävien osien on täytettävä EY direktiivin 94/9/EY vaatimukset. Yksinkertaiset sähköiset käyttölaitteet, kuten valvontalaitteet,kytkimet, Pt 100-vastukset, joissa ei ole konedirektiivin 94/9/EY mukaista tyyppimerkintää on liitettävä läpi-iskuvarmasti sopivilla erotuskytkimen vahvistimilla. Asennettaessa vaihdetta koneisiin tai laitteisiin on koneiden tai laitteiden valmistaja velvoitettu liittämään omaan ohjeeseensa tähän käyttöohjeeseen kuuluvat määräykset, ohjeet ja kuvaukset. Pinnoitukseen ei saa muodostua staattista latausta. Käyttäjän on huolehdittava siitä, että luotettavasti vältetään pinnoituksen latautumista voimakkaiden mekanismien aiheuttamana 17 / 81

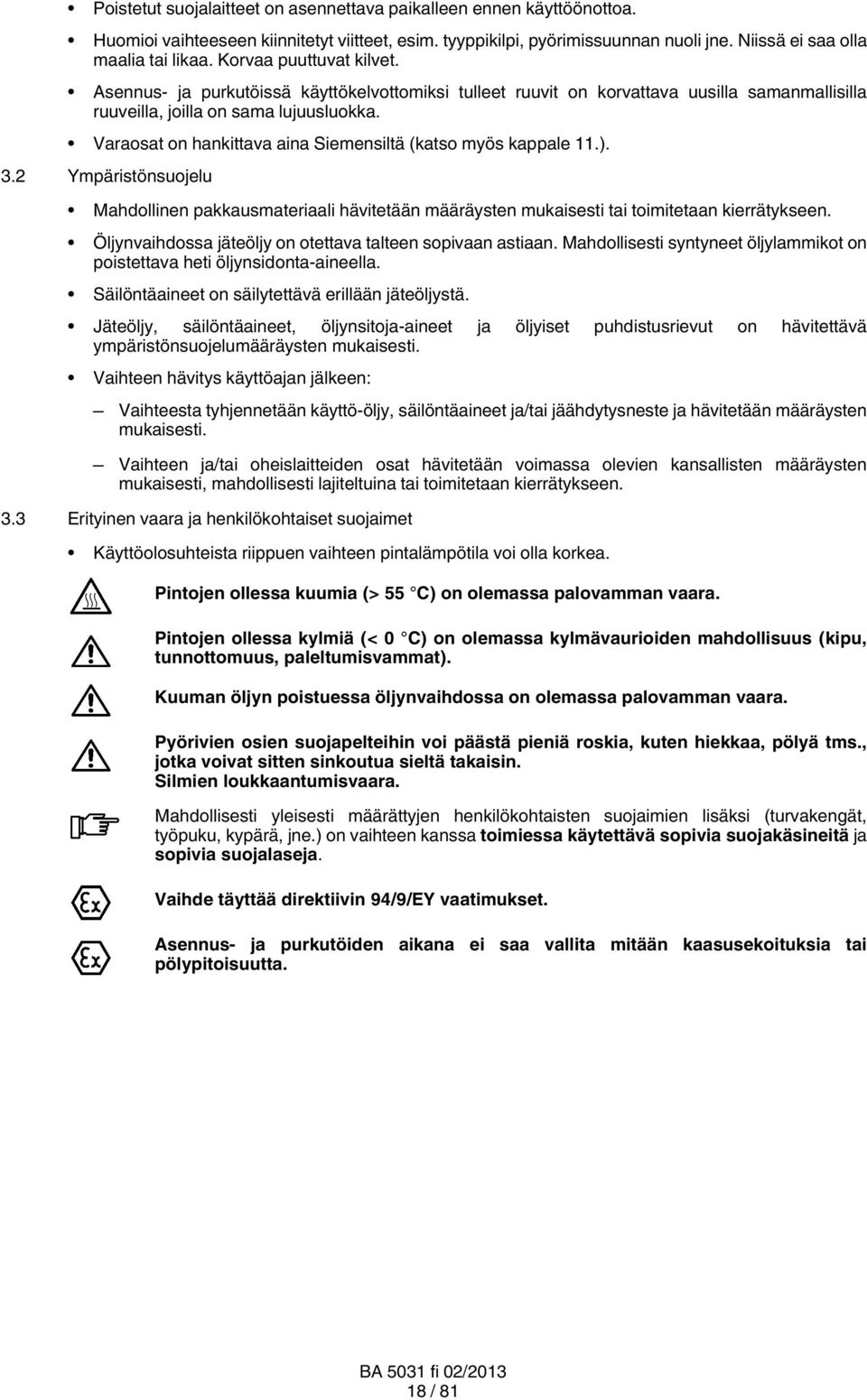

18 Poistetut suojalaitteet on asennettava paikalleen ennen käyttöönottoa. Huomioi vaihteeseen kiinnitetyt viitteet, esim. tyyppikilpi, pyörimissuunnan nuoli jne. Niissä ei saa olla maalia tai likaa. Korvaa puuttuvat kilvet. Asennus- ja purkutöissä käyttökelvottomiksi tulleet ruuvit on korvattava uusilla samanmallisilla ruuveilla, joilla on sama lujuusluokka. Varaosat on hankittava aina Siemensiltä (katso myös kappale 11.). 3.2 Ympäristönsuojelu Mahdollinen pakkausmateriaali hävitetään määräysten mukaisesti tai toimitetaan kierrätykseen. Öljynvaihdossa jäteöljy on otettava talteen sopivaan astiaan. Mahdollisesti syntyneet öljylammikot on poistettava heti öljynsidonta-aineella. Säilöntäaineet on säilytettävä erillään jäteöljystä. Jäteöljy, säilöntäaineet, öljynsitoja-aineet ja öljyiset puhdistusrievut on hävitettävä ympäristönsuojelumääräysten mukaisesti. Vaihteen hävitys käyttöajan jälkeen: Vaihteesta tyhjennetään käyttö-öljy, säilöntäaineet ja/tai jäähdytysneste ja hävitetään määräysten mukaisesti. Vaihteen ja/tai oheislaitteiden osat hävitetään voimassa olevien kansallisten määräysten mukaisesti, mahdollisesti lajiteltuina tai toimitetaan kierrätykseen. 3.3 Erityinen vaara ja henkilökohtaiset suojaimet Käyttöolosuhteista riippuen vaihteen pintalämpötila voi olla korkea. Pintojen ollessa kuumia (> 55 C) on olemassa palovamman vaara. Pintojen ollessa kylmiä (< 0 C) on olemassa kylmävaurioiden mahdollisuus (kipu, tunnottomuus, paleltumisvammat). Kuuman öljyn poistuessa öljynvaihdossa on olemassa palovamman vaara. Pyörivien osien suojapelteihin voi päästä pieniä roskia, kuten hiekkaa, pölyä tms., jotka voivat sitten sinkoutua sieltä takaisin. Silmien loukkaantumisvaara. Mahdollisesti yleisesti määrättyjen henkilökohtaisten suojaimien lisäksi (turvakengät, työpuku, kypärä, jne.) on vaihteen kanssa toimiessa käytettävä sopivia suojakäsineitä ja sopivia suojalaseja. Vaihde täyttää direktiivin 94/9/EY vaatimukset. Asennus- ja purkutöiden aikana ei saa vallita mitään kaasusekoituksia tai pölypitoisuutta. 18 / 81

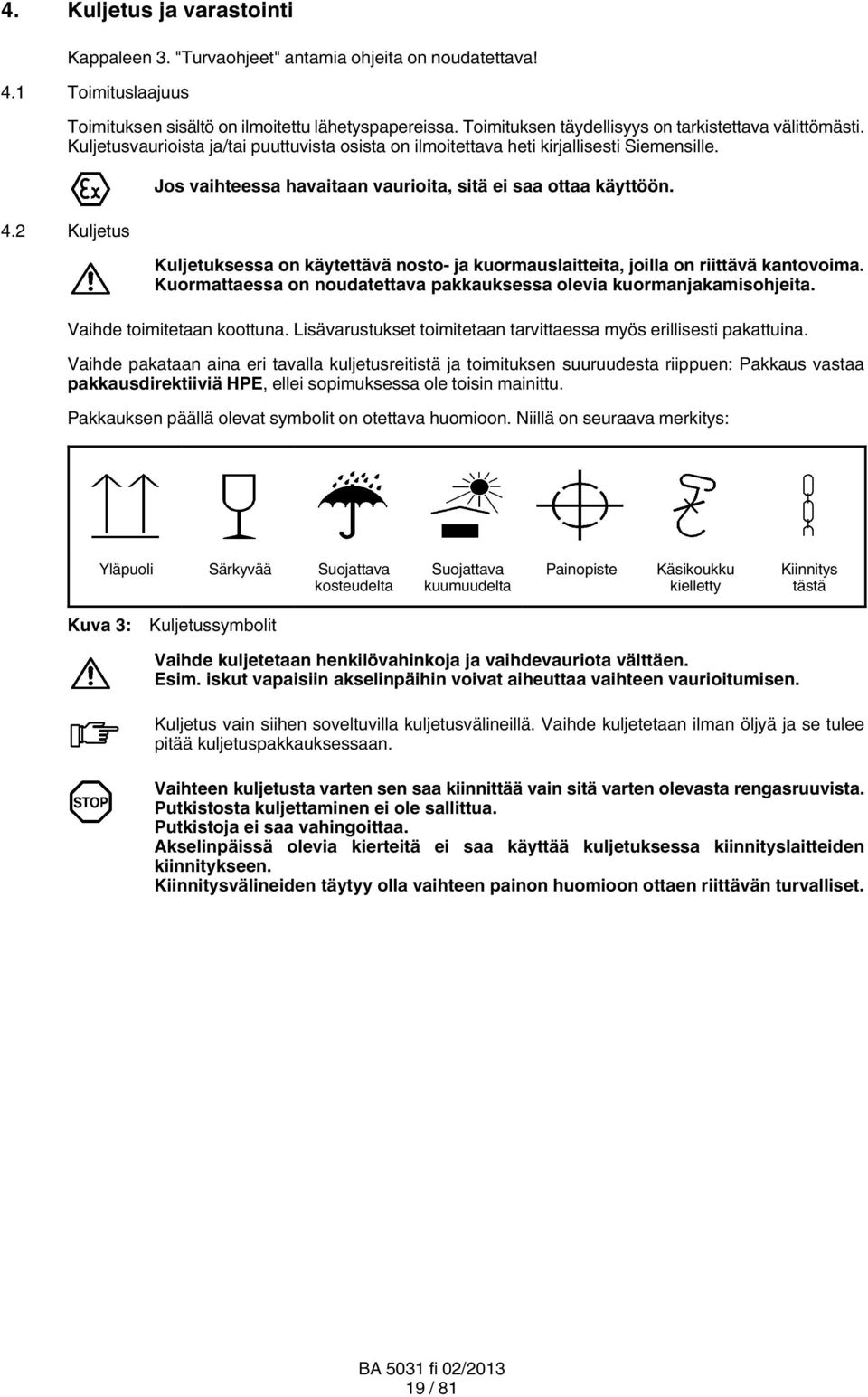

19 4. Kuljetus ja varastointi Kappaleen 3. "Turvaohjeet" antamia ohjeita on noudatettava! 4.1 Toimituslaajuus Toimituksen sisältö on ilmoitettu lähetyspapereissa. Toimituksen täydellisyys on tarkistettava välittömästi. Kuljetusvaurioista ja/tai puuttuvista osista on ilmoitettava heti kirjallisesti Siemensille. 4.2 Kuljetus Jos vaihteessa havaitaan vaurioita, sitä ei saa ottaa käyttöön. Kuljetuksessa on käytettävä nosto- ja kuormauslaitteita, joilla on riittävä kantovoima. Kuormattaessa on noudatettava pakkauksessa olevia kuormanjakamisohjeita. Vaihde toimitetaan koottuna. Lisävarustukset toimitetaan tarvittaessa myös erillisesti pakattuina. Vaihde pakataan aina eri tavalla kuljetusreitistä ja toimituksen suuruudesta riippuen: Pakkaus vastaa pakkausdirektiiviä HPE, ellei sopimuksessa ole toisin mainittu. Pakkauksen päällä olevat symbolit on otettava huomioon. Niillä on seuraava merkitys: Yläpuoli Särkyvää Suojattava kosteudelta Suojattava kuumuudelta Painopiste Käsikoukku kielletty Kiinnitys tästä Kuva 3: Kuljetussymbolit Vaihde kuljetetaan henkilövahinkoja ja vaihdevauriota välttäen. Esim. iskut vapaisiin akselinpäihin voivat aiheuttaa vaihteen vaurioitumisen. Kuljetus vain siihen soveltuvilla kuljetusvälineillä. Vaihde kuljetetaan ilman öljyä ja se tulee pitää kuljetuspakkauksessaan. Vaihteen kuljetusta varten sen saa kiinnittää vain sitä varten olevasta rengasruuvista. Putkistosta kuljettaminen ei ole sallittua. Putkistoja ei saa vahingoittaa. Akselinpäissä olevia kierteitä ei saa käyttää kuljetuksessa kiinnityslaitteiden kiinnitykseen. Kiinnitysvälineiden täytyy olla vaihteen painon huomioon ottaen riittävän turvalliset. 19 / 81

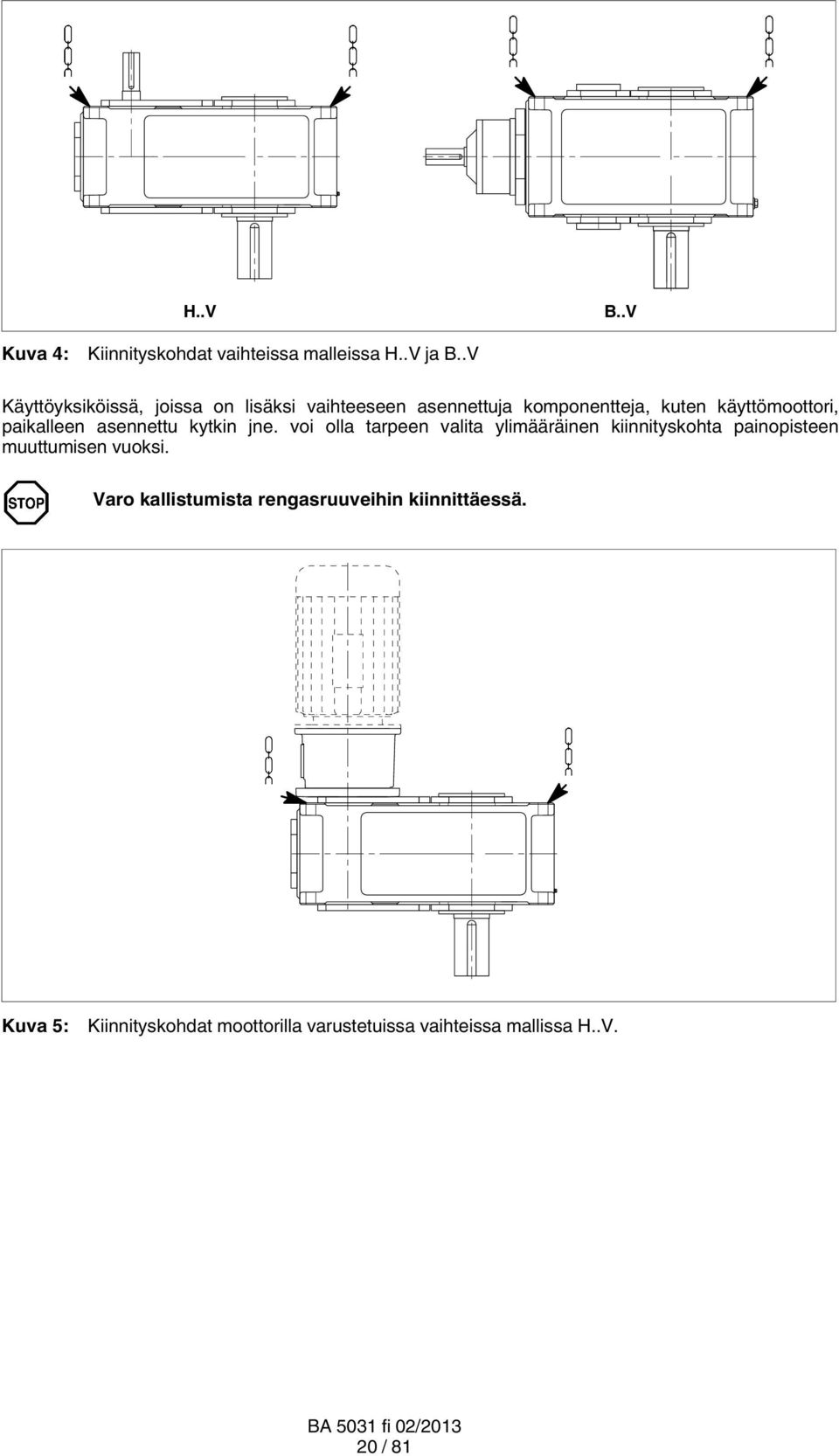

20 H..V B..V Kuva 4: Kiinnityskohdat vaihteissa malleissa H..V ja B..V Käyttöyksiköissä, joissa on lisäksi vaihteeseen asennettuja komponentteja, kuten käyttömoottori, paikalleen asennettu kytkin jne. voi olla tarpeen valita ylimääräinen kiinnityskohta painopisteen muuttumisen vuoksi. Varo kallistumista rengasruuveihin kiinnittäessä. Kuva 5: Kiinnityskohdat moottorilla varustetuissa vaihteissa mallissa H..V. 20 / 81
