Version 4: Käyttöohjeet MANUAL SUOMI SVENSKA

Koko: px
Aloita esitys sivulta:

Download "Version 4: 09.02.15. Käyttöohjeet MANUAL SUOMI SVENSKA"

Transkriptio

1 Version 4: Käyttöohjeet MANUAL SUOMI SVENSKA

2 SISÄLTÖ PIKAOPAS... 4 ONGELMATILANTEET... 4 JOHDANTO... 6 OMINAISUUDET... 6 TURVALLISUUSOHJEET... 6 PAKKAUKSEN SISÄLTÖ... 6 LISÄLAITTEET... 6 RADIOPUHELIN... 7 SUOMI NÄYTTÖ... 8 NÄPPÄIMET... 9 LISÄLAITELIITÄNTÄ ENNEN KUN ALAT KÄYTTÄÄ RADIOPUHELINTA Tietoa akusta Akun lataaminen Akun laittaminen paikoilleen Akun irrottaminen radiopuhelimesta Antennin kiinnittäminen radiopuhelimeen Antennin irrottaminen

3 TOIMINNOT JA ASETUKSET Radiopuhelimen laittaminen päälle/pois päältä Äänen voimakkuuden säätäminen Kanan valitseminen Viestin lähettäminen Valmiustila/viestin vastaanottaminen Pilottiääni Kohinasalpa(Squelch) Kanahaku(Scan) Näppäinlukko KÄYTTÄJÄN OPAS Antenni Kuulokkeet/monofoni Kuulonsuojaimet Puhdistus VINKKEJÄ PAREMMAN KUULUVUUDEN SAAMISEKSI METSÄSTYSPUHELIMIEN TAAJUUDET Zodiac easyhunt II Pilottiäänitaulukko SUOMI LAITTEEN HÄVITTÄMINEN TAKUU VAATIMUSTENMUKAISUUSILMOITUS TEKNISET TIEDOT

4 PIKAOPAS Radiopuhelimen laittaminen päälle/pois päältä 1. Kytke radiopuhelin päälle kääntämällä päälle/pois säädintä myötäpäivään. 2. Sammuta radiopuhelin kääntämällä päälle/pois säädintä vastapäivään, kunnes kuulet napsahduksen. Äänenvoimakkuuden säätäminen 1. Käännä päälle/pois äänenvoimakkuuden säädintä joko myötä- tai vastapäivään äänen voimakkuuden suurentamiseksi tai pienentämiseksi. ON/OFF/ÄÄNI SUOMI Kanan valinta 1. Valitse kana painamalla [ ] tai [ ]. 2. Jokaisella painalluksella kananumero pienenee tai suurenee. 3. Jos pidät näppäimiä alas painettuna, vaihtuvat kanat yhtäjaksoisesti. [ ]YLÖS Viestin lähettäminen 1. Pidä puhepainike [PTT] painettuna. Puhu mikrofoniin normaalilla [ ]ALAS äänellä noin 5-10 cm:n etäisyydeltä. Punainen merkkivalo palaa lähetyksen aikana. 2. Kun lopetat lähettäminen, vapauta puhepainike (PTT) ja radiopuhelin siirtyy vastaanottotilaan. MERKKIVALO Kohinasalpa (Squelch) Kohinasalpa-asetusten muuttaminen: 1. Pidä [SQ] painike alas painettuna n. 3 sek. kunnes SQUELCH näkyy näytöllä. 2. Valitse haluamasi taso nuolinäppäimillä. Taso 1-2 on yleensä sopiva. 3. Paina puhepainiketta [PTT] tai [SQ] vahvistaaksesi valintasi. Puhepainike [PTT] SQ SC Kanahaku (Scanning) Kaikkien kanien haku: 1. Aloittaaksesi kanahaun pidä [SC] painike alas painettuna n. 3 sek. 2. Lopettaaksesi kanahaun paina lyhyesti [SC] tai [PTT] painiketta. 4

5 Pilottiääni Pilottiäänen asettaminen/muuttaminen: 1. Pidä [TONE] painike alas painettuna n. 3 sek. ajan 2. Näytöllä vilkkuu sana TONE. 3. Valitse haluttu pilottiääni nuolinäppäimillä [ ] tai [ ]. 4. Pidä [TONE] painike alas painettuna n. 3sek. ajan. Näppäinlukko Näppäinten lukitseminen/vapauttaminen: [ ]YLÖS TONE [ ]ALAS 1. Pidä näppäinlukkopainiketta alas painettuna n. 3sek. ajan, jolloin näppäimet lukittuvat. 2. symboli näkyy näytöllä, kun näppäimet ovat lukittuna. 3. Pidä näppäinlukkopainiketta alas painettuna n. 3sek. ajan, jolloin näppäimet vapautuvat. ONGELMATILANTEET Näppäinlukko Akun lataus on heikko Antenni ei ole kunnolla kiinni Lataa akku tai vaihda se uuteen Kiinnitä antenni kunnolla SUOMI Heikko lähetys Heikko vastaanotto Viallinen antenni Antenni koskettaa vartaloa Tarkista onko antenni varmasti 68 MHz alueelta Antenni ei ole kunnolla kiinni Antenni viallinen Antenni koskettaa vartaloa Tarkista onko antenni varmasti 68 MHz alueelta. Vaihda antenni uuteen Siirrä radiopuhelinta Vaihda antenni jos se on väärä Kiinnitä antenni kunnolla Vaihda antenni uuteen Siirrä radiopuhelinta Vaihda antenni Kohinasalvan taso säädetty väärin Säädä kohinasalpa tasolle 1-2 Ei lähetystä Ei vastaanottoa Latauslaite ei toimi Väärä kana valittuna Väärä pilottiääni valittuna Heikko akku Tarkista onko oikea kana valittu Tarkista onko pilottiääni kytketty Rikkinäinen akku Verkkomuuntaja rikki Lataus/pöytäteline rikki Valitse oikea kana Valitse oikea pilottiääni tai kytke se pois päältä Lataa akku tai vaihda se uuteen Valitse oikea kana Valitse oikea pilottiääni tai kytke se pois päältä Vaihda akku uuteen Vaihda verkkomuuntaja uuteen Vaihda lataus/pöytäteline uuteen 5

6 JOHDANTO Kiitos, että valitsit Zodiac easyhunt II radiopuhelimen metsästyskeriksesi. Lue käyttöohjeet huolellisesti läpi ennen laitteen käyttöä. Tämä opas sisältää käyttöohjeiden lisäksi myös hyödyllisiä vinkkejä siitä, kuinka pidennät akun käyttöikää, sautat paremman kuuluvuusalueen sekä kuinka helpotat radiopuhelimen käyttöä lisälaitteilla. ZODIAC easyhunt II:SEN OMINAISUUDET Markkinoiden helppokäyttöisin metsästyspuhelin. 26 kanaa. 52 pilottiääntä (CTCSS) jokaiselle kanalle mah Litium-ion akku. Täyttää säännösten IP54 ja MIL-810F vaatimukset. SUOMI RADIOPUHELIMEN KÄYTÖN PERUSOHJEET On tärkeää noudattaa alla olevia ohjeita, koska ne pidentävät radiopuhelimen käyttöikää. Viestejä lähetettäessä antenni tulee aina olla kiinnitettynä. Lataa akku täyteen ennen käyttöä. Radiopuhelin kestää kosteutta, mutta jos se kastuu, muista kuivata se käytön jälkeen. Parhaan mahdollisen kantaman sauttamiseksi tulee radiopuhelinta pitää pystysuorassa asennossa kasvojen edessä noin 5-10 cm etäisyydellä. Puhu puhelimeen selkeästi ja normaalilla äänellä. PAKKAUKSEN SISÄLTÖ Pakkaukseen kuuluu: 1 kpl radiopuhelin 1 kpl akku 1 kpl vyöpidike 1 kpl antenni 1 kpl korvakuuloke 1 kpl latauslaitteen pöytäteline 1 kpl verkkomuuntaja 1 kpl käyttöohjekirja Jos jotain puuttuu, ota yhteyttä jälleenmyyjääsi. LISÄLAITTEET Radiopuhelimeen sopii lisälaitteet, joissa on E -liitin, esimerkiksi: Korvakuulokkeet Headset Monofonit Antennit Akut Laturit Kantovaljas Muita lisälaitteita katso tai 6

7 RADIOPUHELIN 1. Päälle/pois/äänenvoimakkuudensäädin Kytke päälle kääntämällä myötäpäivään Sammuta kääntämällä vastapäivään 2. Antenniliitin Näppäinlukko Pidä näppäin alas painettuna n. 3 sek ajan lukitaksesi näppäimet. Paina uudelleen n. 3 sek. ajan vapauttaaksesi näppäimet. 4. LED-merkkivalo Ilmaisee lähetyksen/vastaanottamisen: Punainen valo viestin lähetys käynnissä Vihreä valo viestin vastaanotto käynnissä Vilkkuva vihreä valo väärä pilottiääni Kaiutin 6. Mikrofoni 7. Näyttö 8. Ylös-nuolinäppäin Kanalistalla siirrytään ylöspäin. 9. Pilotti-ääni painike Pidä näppäin alas painettuna n. 3 sek ajan valittaaksesi pilottiääni. Valitse nuolinäppäimillä [ ] tai [ ]. Pidä näppäin alas painettuna n. 3 sek ajan tallentamaan. SUOMI Alas-nuolinäppäin Kanalistalla siirrytään alaspäin. 11. Puhepainike (PTT) Pidä painike alas painettuna lähettäessäsi viestejä, vapauta painike kuunnellaksesi viestejä. 12. Kohinasalpa-painike (Squelch) Pidä näppäin alas painettuna n. 3 sek. ajan muuttaaksesi kohinasalvan asetukset. Valitse nuolinäppäimillä [ ] tai [ ]. sopiva kohinasalpataso. Useimmiten 1-3 on sopiva asetus. Tallentaaksesi uuden asetuksen paina lyhyesti [SQ] painiketta. 13. Kanahaku painike (Scan) Pidä painike.alhaalla n. 3 sek ajan aloittaksesi kanahaun. Lopettaaksesi kanahaun paina lyhyesti [SC] tai [PTT] painiketta. 14. Vyöpidike 15. Lisälaiteliitin Lisälaitteiden liittämistä varten. 16. Akku 7

8 NÄYTTÖ KUVAKE SELITYS Signaalin voimakkuus SUOMI Lähetysteho Ainoastaan suuri lähetysteho käytössä Kanahaku (SCAN) Näppäinlukko Pilottiääni Akun varaustila Kanan numero/nimi 8

9 NÄPPÄIMET EDESSÄ SIVULLA TONE YLHÄÄLLÄ PTT SQ SC Näppäinlukko PAINIKE ALAS-nuolinäppäin SELITYS SUOMI [ ALAS ] Valitaan haluttu kana tai selataan alaspäin valikossa. Pilottiääni Painikkeella kytketään päälle pilottiääni sekä muutetaan sitä. YLÖS-painike [YLÖS] Valitaan haluttu kana tai selataan ylöspäin valikossa. Puhepainike (PTT) Pidä painike alas painettuna, kun lähetät viestejä, vapauta painike kuunnellaksesi viestejä. [Näppäinlukko] Näppäinlukko Radiopuhelimen yläosassa sijaitseva painike lukitsee kaikki muut näppäimet paitsi puhepainikkeen (PTT). Pidä näppäintä alhaalla n. 3 sek, jolloin näppäimet lukitsevat. Pidä näppäintä alhaalla toistamiseen 3 sek, jolloin näppäimet vapautuvat. 9

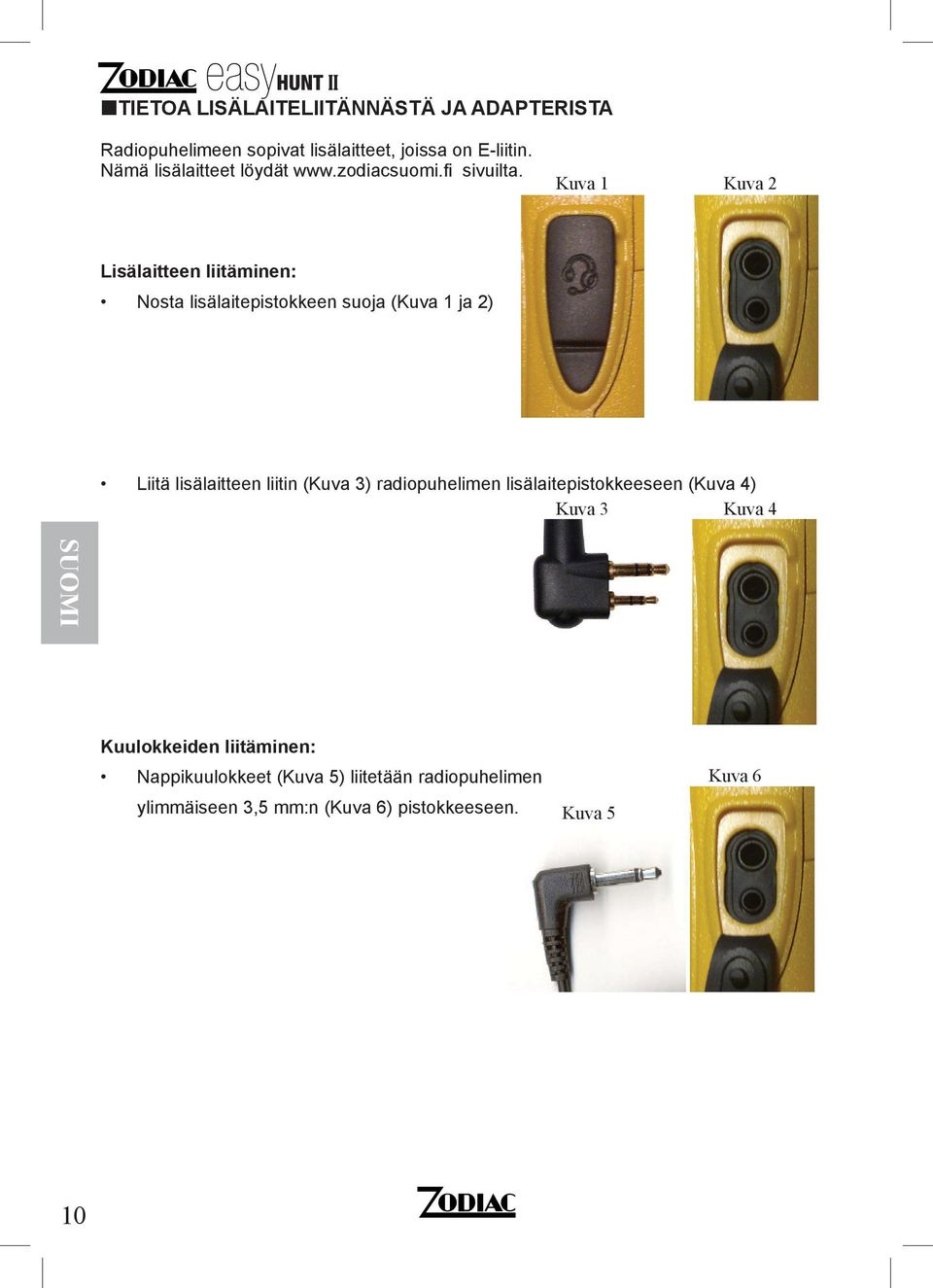

10 TIETOA LISÄLAITELIITÄNNÄSTÄ JA ADAPTERISTA Radiopuhelimeen sopivat lisälaitteet, joissa on E-liitin. Nämä lisälaitteet löydät sivuilta. Kuva 1 Kuva 2 Lisälaitteen liitäminen: Nosta lisälaitepistokkeen suoja (Kuva 1 ja 2) Liitä lisälaitteen liitin (Kuva 3) radiopuhelimen lisälaitepistokkeeseen (Kuva 4) Kuva 3 Kuva 4 SUOMI Kuulokkeiden liitäminen: Nappikuulokkeet (Kuva 5) liitetään radiopuhelimen ylimmäiseen 3,5 mm:n (Kuva 6) pistokkeeseen. Kuva 5 Kuva 6 10

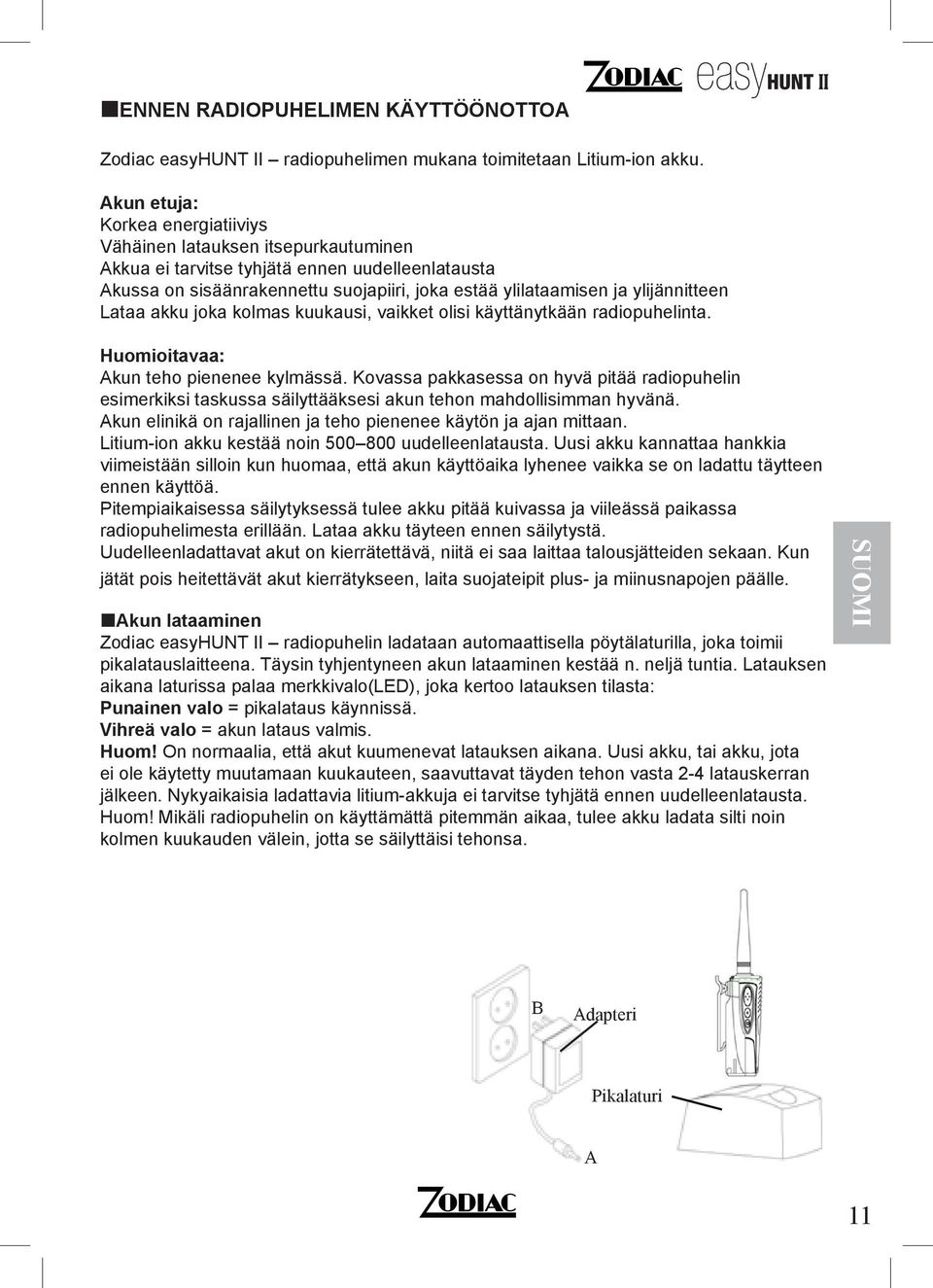

11 ENNEN RADIOPUHELIMEN KÄYTTÖÖNOTTOA Zodiac easyhunt II radiopuhelimen mukana toimitetaan Litium-ion akku. Akun etuja: Korkea energiatiiviys Vähäinen latauksen itsepurkautuminen Akkua ei tarvitse tyhjätä ennen uudelleenlatausta Akussa on sisäänrakennettu suojapiiri, joka estää ylilataamisen ja ylijännitteen Lataa akku joka kolmas kuukausi, vaikket olisi käyttänytkään radiopuhelinta. Huomioitaa: Akun teho pienenee kylmässä. Kovassa pakkasessa on hyvä pitää radiopuhelin esimerkiksi taskussa säilyttääksesi akun tehon mahdollisimman hyvänä. Akun elinikä on rajallinen ja teho pienenee käytön ja ajan mittaan. Litium-ion akku kestää noin uudelleenlatausta. Uusi akku kannattaa hankkia viimeistään silloin kun huomaa, että akun käyttöaika lyhenee vaikka se on ladattu täytteen ennen käyttöä. Pitempiaikaisessa säilytyksessä tulee akku pitää kuivassa ja viileässä paikassa radiopuhelimesta erillään. Lataa akku täyteen ennen säilytystä. Uudelleenladattat akut on kierrätettävä, niitä ei saa laittaa talousjätteiden sekaan. Kun jätät pois heitettävät akut kierrätykseen, laita suojateipit plus- ja miinusnapojen päälle. Akun lataaminen Zodiac easyhunt II radiopuhelin ladataan automaattisella pöytälaturilla, joka toimii pikalatauslaitteena. Täysin tyhjentyneen akun lataaminen kestää n. neljä tuntia. Latauksen aikana laturissa palaa merkkivalo(led), joka kertoo latauksen tilasta: Punainen valo = pikalataus käynnissä. Vihreä valo = akun lataus valmis. Huom! On normaalia, että akut kuumenevat latauksen aikana. Uusi akku, tai akku, jota ei ole käytetty muutamaan kuukauteen, sauttat täyden tehon vasta 2-4 latauskerran jälkeen. Nykyaikaisia ladattia litium-akkuja ei tarvitse tyhjätä ennen uudelleenlatausta. Huom! Mikäli radiopuhelin on käyttämättä pitemmän aikaa, tulee akku ladata silti noin kolmen kuukauden välein, jotta se säilyttäisi tehonsa. SUOMI B Adapteri Pikalaturi A 11

12 Akun asettaminen radiopuhelimeen 1. Aseta akku altapäin radiopuhelimessa oleviin uriin. 2. Työnnä akkua ylöspäin, kunnes kuulet napsahduksen. Akun irrottaminen radiopuhelimesta 1. Sammuta radiopuhelin. 2. Paina ja pidä alas painettuna radiopuhelimessa olevan akun lukitusnappula (A). 3. Työnnä akkua alaspäin ja irrota se radiopuhelimesta. SUOMI A Antennin kiinnittäminen 1. Kiinnitä antenni kiertämällä sitä myötäpäivään antenniliittimeen (3). Antennin irrottaminen 1. Kierrä antennia vastapäivään, kunnes se irtoaa. 12

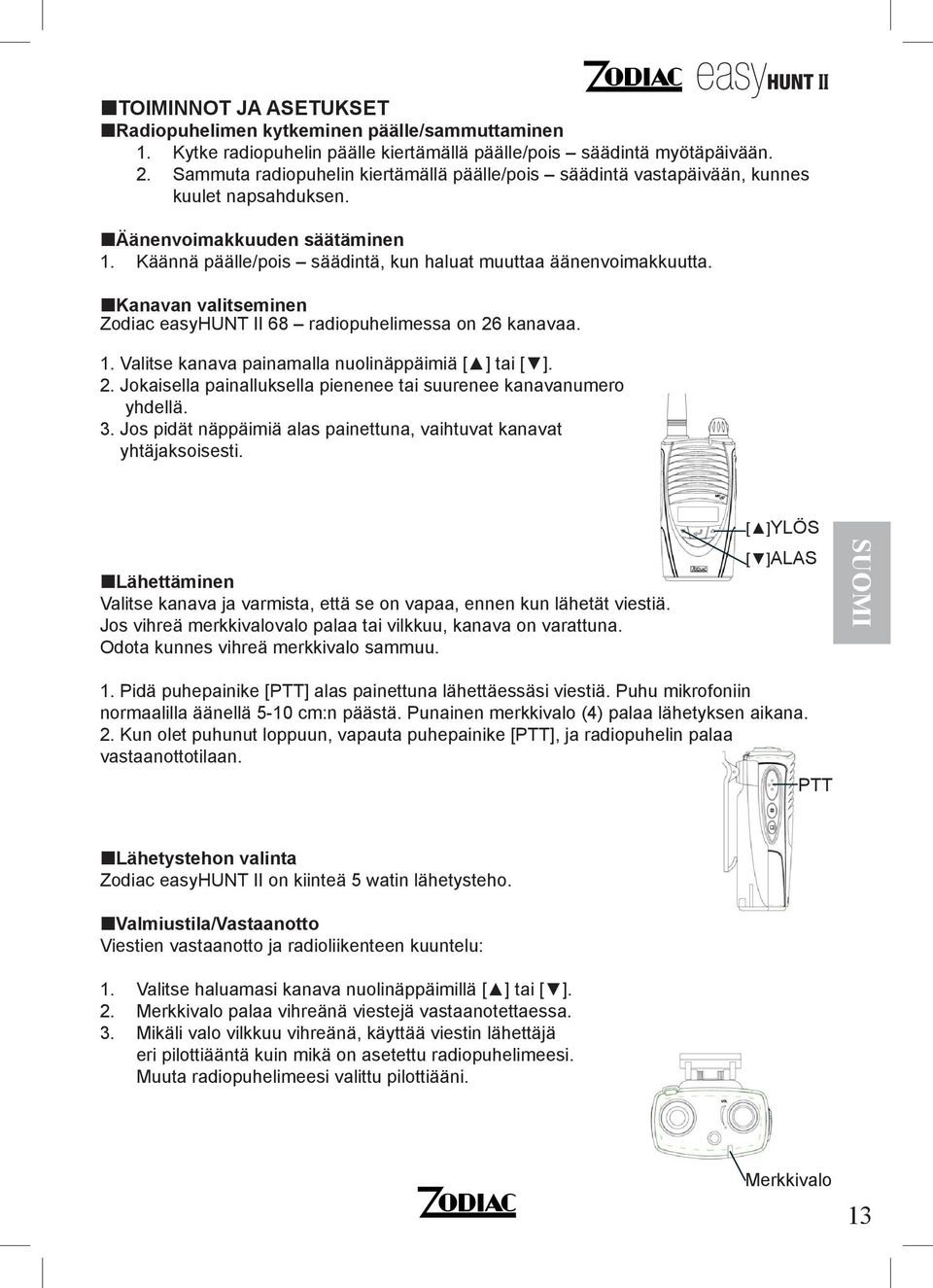

13 TOIMINNOT JA ASETUKSET Radiopuhelimen kytkeminen päälle/sammuttaminen 1. Kytke radiopuhelin päälle kiertämällä päälle/pois säädintä myötäpäivään. 2. Sammuta radiopuhelin kiertämällä päälle/pois säädintä vastapäivään, kunnes kuulet napsahduksen. Äänenvoimakkuuden säätäminen 1. Käännä päälle/pois säädintä, kun haluat muuttaa äänenvoimakkuutta. Kanan valitseminen Zodiac easyhunt II 68 radiopuhelimessa on 26 kanaa. 1. Valitse kana painamalla nuolinäppäimiä [ ] tai [ ]. 2. Jokaisella painalluksella pienenee tai suurenee kananumero yhdellä. 3. Jos pidät näppäimiä alas painettuna, vaihtuvat kanat yhtäjaksoisesti. Lähettäminen Valitse kana ja varmista, että se on vapaa, ennen kun lähetät viestiä. Jos vihreä merkkivalovalo palaa tai vilkkuu, kana on varattuna. Odota kunnes vihreä merkkivalo sammuu. [ ]YLÖS [ ]ALAS SUOMI 1. Pidä puhepainike [PTT] alas painettuna lähettäessäsi viestiä. Puhu mikrofoniin normaalilla äänellä 5-10 cm:n päästä. Punainen merkkivalo (4) palaa lähetyksen aikana. 2. Kun olet puhunut loppuun, vapauta puhepainike [PTT], ja radiopuhelin palaa vastaanottotilaan. PTT Lähetystehon valinta Zodiac easyhunt II on kiinteä 5 watin lähetysteho. Valmiustila/Vastaanotto Viestien vastaanotto ja radioliikenteen kuuntelu: 1. Valitse haluamasi kana nuolinäppäimillä [ ] tai [ ]. 2. Merkkivalo palaa vihreänä viestejä vastaanotettaessa. 3. Mikäli valo vilkkuu vihreänä, käyttää viestin lähettäjä eri pilottiääntä kuin mikä on asetettu radiopuhelimeesi. Muuta radiopuhelimeesi valittu pilottiääni. Merkkivalo 13

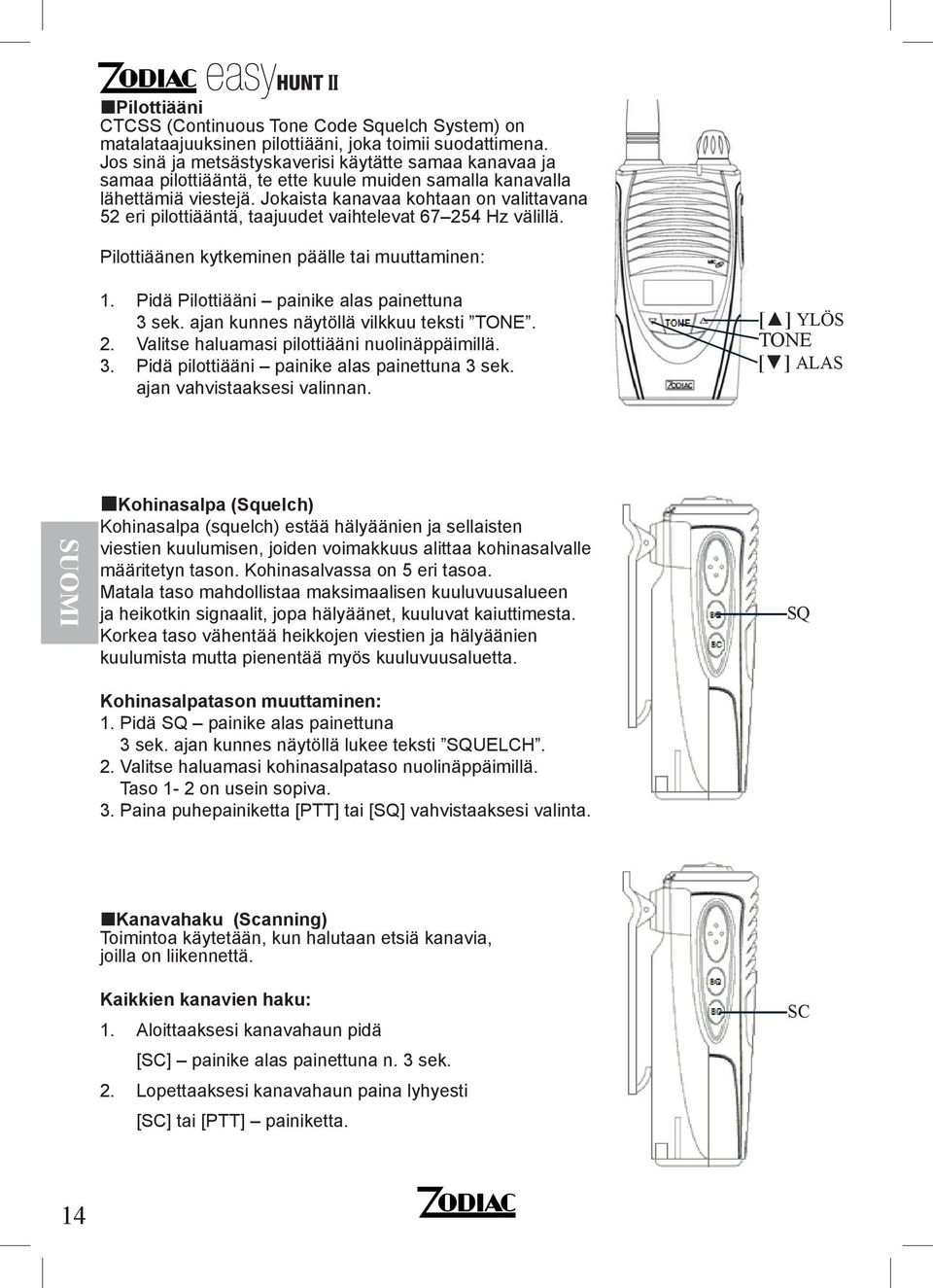

14 Pilottiääni CTCSS (Continuous Tone Code Squelch System) on matalataajuuksinen pilottiääni, joka toimii suodattimena. Jos sinä ja metsästyskerisi käytätte samaa kanaa ja samaa pilottiääntä, te ette kuule muiden samalla kanalla lähettämiä viestejä. Jokaista kanaa kohtaan on valittana 52 eri pilottiääntä, taajuudet vaihtelevat Hz välillä. Pilottiäänen kytkeminen päälle tai muuttaminen: 1. Pidä Pilottiääni painike alas painettuna 3 sek. ajan kunnes näytöllä vilkkuu teksti TONE. 2. Valitse haluamasi pilottiääni nuolinäppäimillä. 3. Pidä pilottiääni painike alas painettuna 3 sek. ajan vahvistaaksesi valinnan. [ ] YLÖS TONE [ ] ALAS SUOMI Kohinasalpa (Squelch) Kohinasalpa (squelch) estää hälyäänien ja sellaisten viestien kuulumisen, joiden voimakkuus alittaa kohinasalvalle määritetyn tason. Kohinasalvassa on 5 eri tasoa. Matala taso mahdollistaa maksimaalisen kuuluvuusalueen ja heikotkin signaalit, jopa hälyäänet, kuuluvat kaiuttimesta. Korkea taso vähentää heikkojen viestien ja hälyäänien kuulumista mutta pienentää myös kuuluvuusaluetta. SQ Kohinasalpatason muuttaminen: 1. Pidä SQ painike alas painettuna 3 sek. ajan kunnes näytöllä lukee teksti SQUELCH. 2. Valitse haluamasi kohinasalpataso nuolinäppäimillä. Taso 1-2 on usein sopiva. 3. Paina puhepainiketta [PTT] tai [SQ] vahvistaaksesi valinta. Kanahaku (Scanning) Toimintoa käytetään, kun halutaan etsiä kania, joilla on liikennettä. Kaikkien kanien haku: 1. Aloittaaksesi kanahaun pidä [SC] painike alas painettuna n. 3 sek. 2. Lopettaaksesi kanahaun paina lyhyesti [SC] tai [PTT] painiketta. SC 14

15 Näppäinlukko Radiopuhelimen yläosassa oleva näppäinlukkopainike lukitsee näppäimet ja estää näppäinten tahattomat painallukset. Puhe- ja monitorointipainikkeet eivät kuitenkaan lukitu, joten voit vastata nopeasti kutsuun. Symboli näkyy näytöllä, kun toiminto on aktiivinen. Näppäinten lukitseminen / vapauttaminen: Näppäinlukko 1. Pidä näppäin alas painettuna n. kahden sekunnin ajan lukitaksesi näppäimet. 2. Pidä näppäin uudelleen alas painettuna n. kahden sekunnin ajan vapauttaaksesi näppäimet. KÄYTTÄJÄN OPAS Akun varaustila vähissä varoitus Akun varaustilan osoittat näytön akkusymbolin kolme palkkia. Näytössä oleva akun symboli näyttää akun varaustilan Kolme palkkia = akku täysi Kun akun varausta on jäljellä enää alle 10 %, vilkkuu merkkivalo keltaisena. Kun merkkivalo vilkkuu punaisena, on akku tyhjä. Akku tulee ladata uudelleen välittömästi tai hankkia uusi akku mahdollisimman pian. Antenni Antenneja on 2 mallia a) Helical antennin pituus noin 35 cm b) metsäantennin pituus on noin 65 cm. Toimituspaketissa on vakiona metsäantenni. Nyrkkisääntö on, että mitä pitempi antenni sen parempi kuuluvuus. Zodiacin kantotelineen nro ulla pysyvät radiopuhelin ja antenni hyvässä asennossa hyvän kuuluvuuden sauttamiseksi. SUOMI Kuulokkeet/monofoni/mikrofoni Radiopuhelimen käyttöä voidaan tehostaa ja tehdä helpommaksi käyttämällä erilaisia headsettejä, korvakuulokkeita ja mikrofoneja. Näin voit pitää radiopuhelimen kantotelineessä tai taskussasi koko ajan ja käyttää lisälaitteen lähetyspainiketta ja mikrofonia viestien lähettämiseen sekä vastaanottamiseen. Kuulonsuojaimet Meluisilla ympäristöillä esim. ampumaradalla ja on suositeltaa käyttää kuulonsuojaimia. Peltorin ja Sordinin kuulonsuojaimet ovat yhteensopivat merkkikohtaisten liitäntäjohtojen ulla. Puhdistus Suojaa radiopuhelin kosteudelta, kylmyydeltä ja kuumuudelta. Radiopuhelin pyyhitään hieman kostutetulla liinalla. Älä käytä puhdistus- tai liuotusaineita, ne voivat vahingoittaa radiopuhelinta. 15

16 Vinkkejä paremman kuuluvuuden sauttamiseksi Lähetysteho: Kuuluvuusalue on sitä parempi mitä suurempi teho, mutta tehon kasvu lisää myös virrankulutusta. Zodiac easyhunt II:ssa teho on kiinteä 5 W. Antenni: Käytä mahdollisimman pitkää antennia esim. metsäantennia, niin sautat parhaan kuuluvuusalueen. Varmista myös, että antenni on kunnossa ja oikean taajuusalueen eli 68 MHz antenni. Akku: Käytä täyteen ladattua akkua. Lähetä lyhyitä viestejä. Ylimääräinen akku on hyvä pitää mukana. Muista, että kylmyys lyhentää akun kapasiteettia. Pidä radiopuhelin ja akku suojassa kylmyydeltä, esimerkiksi sisätaskussa tai repussa. SUOMI Sijainti: Valitse lähetyspaikaksi, mahdollisuuksien mukaan sellaisen paikka joka on mahdollisimman esteetön ja korkealla, esim. pienen kukkulan päällä. Kuuluvuus paranee myös, jos pidät radiopuhelinta kädessäsi kasvojen korkeudella. Vartalo johtaa sähköä ja tällöin laite maadoittuu paremmin. Jos radiopuhelin on kantotelineessä tai takin taskussa, varmista ettei antenni kosketa vartaloa ja että antenni on olkapään yläpuolella. Tarkistakaa aina kaikkien radiopuhelimien toiminta ennen metsälle lähtöä, jotta kaikki varmasti kuulevat toisensa. Ulkoiset vaikutukset jotka heikentävät kuuluvuutta: Radiosignaalit menettävät osan energiastaan ympäristöön, jonka läpi ne kulkevat. Metsät, vuoret ja korkeat paikat heikentävät radioaaltojen etenemistä. Mikäli olet aivan jyrkän vuoren takana, voi yhteys olla huono. Yritä asettua mahdollisimman kauas tällaisista esteistä. Ukonilma, kaatosade ja lumimyrsky pienentävät myös kuuluvuusaluetta. Sama vaikutus on myös moottoreiden, valaistuksen ja rautatien aiheuttamilla sähköhäiriöillä. Auringonpilkkujen ja auringonpurkausten aiheuttamat atmosfääriset häiriöt heikentävät myös kuuluvuutta. 16

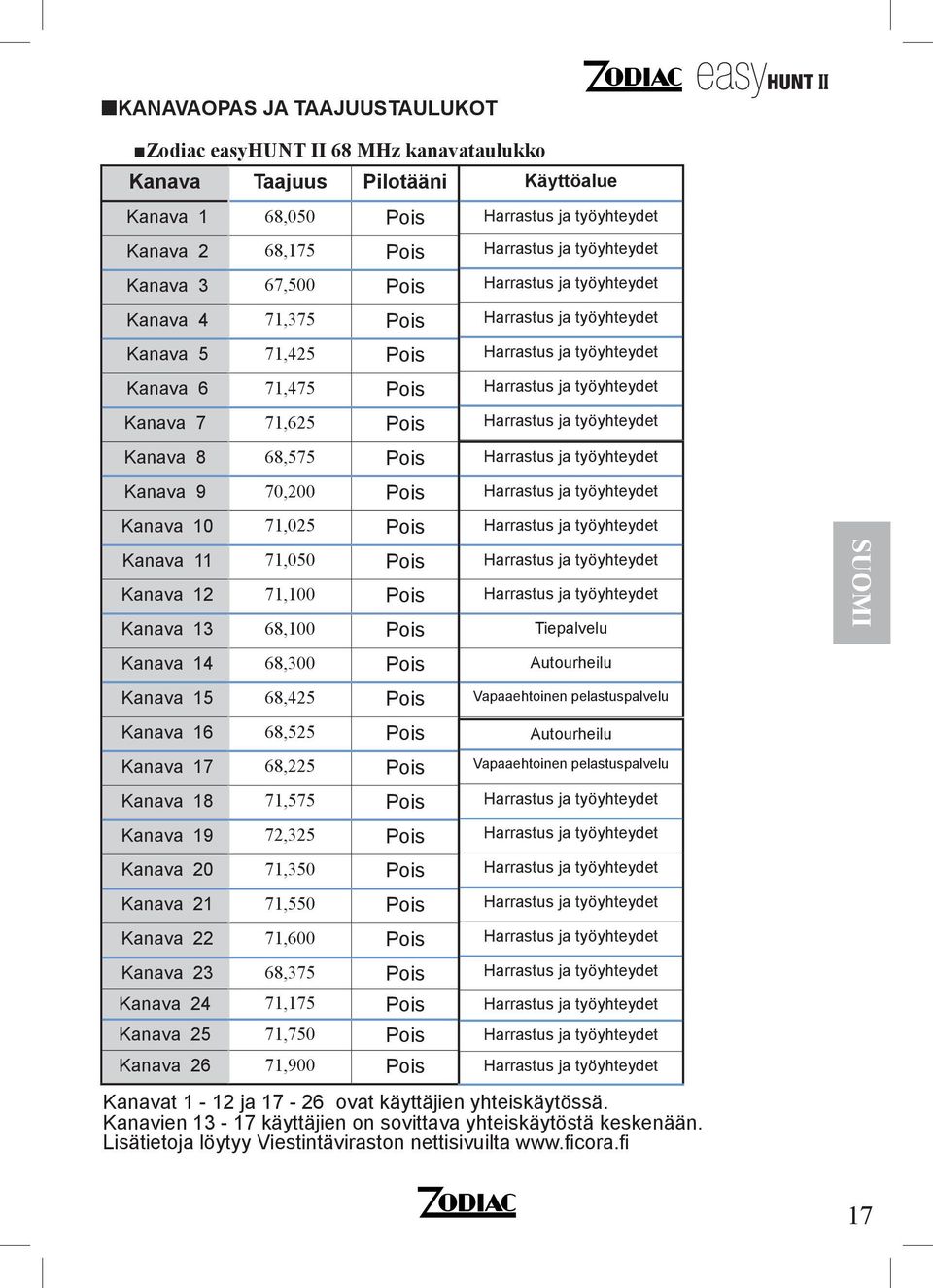

17 KANAVAOPAS JA TAAJUUSTAULUKOT Zodiac easyhunt II 68 MHz kanataulukko Kana Taajuus Pilotääni Käyttöalue Kana 1 68,050 Pois Harrastus ja työyhteydet Kana 2 68,175 Pois Harrastus ja työyhteydet Kana 3 67,500 Pois Harrastus ja työyhteydet Kana 4 71,375 Pois Harrastus ja työyhteydet Kana 5 71,425 Pois Harrastus ja työyhteydet Kana 6 71,475 Pois Harrastus ja työyhteydet Kana 7 71,625 Pois Harrastus ja työyhteydet Kana 8 68,575 Pois Harrastus ja työyhteydet Kana 9 70,200 Pois Harrastus ja työyhteydet Kana 10 71,025 Pois Harrastus ja työyhteydet Kana 11 71,050 Pois Harrastus ja työyhteydet Kana 12 71,100 Pois Harrastus ja työyhteydet Kana 13 68,100 Pois Tiepalvelu Kana 14 68,300 Pois Autourheilu Kana 15 68,425 Pois Vapaaehtoinen pelastuspalvelu Kana 16 68,525 Pois Autourheilu Kana 17 68,225 Pois Vapaaehtoinen pelastuspalvelu Kana 18 71,575 Pois Harrastus ja työyhteydet Kana 19 72,325 Pois Harrastus ja työyhteydet Kana 20 71,350 Pois Harrastus ja työyhteydet Kana 21 71,550 Pois Harrastus ja työyhteydet Kana 22 71,600 Pois Harrastus ja työyhteydet Kana 23 68,375 Pois Harrastus ja työyhteydet Kana 24 71,175 Pois Harrastus ja työyhteydet Kana 25 71,750 Pois Harrastus ja työyhteydet Kana 26 71,900 Pois Harrastus ja työyhteydet SUOMI Kanat 1-12 ja ovat käyttäjien yhteiskäytössä. Kanien käyttäjien on sovitta yhteiskäytöstä keskenään. Lisätietoja löytyy Viestintäviraston nettisivuilta 17

18 Pilottiäänitaulukko Nro Taajuus Nro Taajuus Nro Taajuus Nro Taajuus SUOMI 1 67, , , ,8 2 71, , , ,5 3 74, , , ,9 4 77, , , ,6 5 79, , , ,5 6 82, , , ,5 7 85, , , ,1 8 88, , , ,1 9 91, , , , , , , , , , , , , , , , , , , ,7 LAITTEEN HÄVITTÄMINEN Elektronisissa sähkölaitteissa saattaa olla materiaaleja, jotka ovat vahingollisia ihmisille, eläimille ja luonnolle, mikäli niitä ei käsitellä oikein. Tuotteita, joissa on WEEE-merkintä, ei saa laittaa talousjätteiden sekaan vaan ne on vietävä kunnan kierrätysasemalle tai ekopisteeseen. Käytetyt akut on kierrätettävä kunnan kierrätyskeskuksen kautta. (WEEE = Waste of Electrical & Electronic Equipment) 18

19 TAKUU Zodiac antaa easyhunt II:lle ostopäivästä lukien 24 kuukauden takuun, joka kattaa materiaali-, rakenne- ja valmistusviat. Kuluvien laitteen osien, kuten akun, antennin ja muiden lisälaitteiden takuu on 12 kuukautta. Takuun edellytyksenä on aina voimassa oleva ostokuitti tai muu todiste ostosta. Mikäli laitteessa haitaan vika takuuaikana, vaikka laitetta on käytetty oikein, on laite palautetta ensisijaisesti sille jälleenmyyjälle mistä laite on ostettu tai toiselle Zodiacin hyväksymälle jälleenmyyjälle. Jälleenmyyjien yhteystiedot löytyvät sivuilta. Laite on pakatta huolellisesti, mielellään alkuperäiseen pakkaukseensa. Takuu ei kata väärästä käsittelystä, epänormaalista kulumisesta, ylijännitteestä tai kosteudesta aiheutuneita vikoja. Takuu ei myöskään kata vahinkoa, mikäli laitetta on korjannut joku muu kuin valtuutettu huoltoliike. Tällaiset vahingot korjataan korvausta vastaan, mikäli asiasta sovitaan ostajan kanssa. VAATIMUSTENMUKAISUUSILMOITUS Zodiac Sverige AB vakuuttaa täten, että Zodiac easyhunt II -radiopuhelin täyttää direktiivin 1999/5/EEC päävaatimukset ja muut olennaiset vaatimukset. Se on myös valmistettu seuraien standardien mukaisesti: EN 60950:2002 EN / 5 EN V1.1.1 ( )! SUOMI Zodiac easyhunt II radiopuhelimia valmistaa Zodiac Sverige AB Flygfältsgatan 15, 2 tr Skarpnäck SVERIGE Lisätietoja Zodiacista ja lähimmän jälleenmyyjän yhteystiedot löydät täältä Lisätietoja voit myös pyytää sähköpostilla info@zodioacsuomi.fi 19

20 TEKNISET TIEDOT SUOMI Yleistä Kanien lukumäärä max: 255 Taajuudet : MHz Kanälit: 10 khz / 25 khz Akkumalli: Litium-ioni Akun teho: 2200 mah Käyttöaika (5:5:90): n. 19 tuntia Valmiusaika: n. 44 tuntia Lämpötila: -30 C C Taajuuden vakaus: ppm Koko (lxkxs): 56x103x35 mm Paino akun kanssa: 225g Pilottiäänten lkm: 52 Vastaanotin Herkkyys 12 db SINAD: 0,20 μv Viereisen kanan vaimennus: 70dB (25 khz) Keskinäismodulaatio: 65 db Harhatoisto- ja heijastusvaimennus: 70 db 5% särö Ohm Lähetin Lähetysteho: 5.0W/1.0W Modulaatio: FM 16K0F3 Harhatoisto (johdettu): 70 db Hälyäänien taso.: 45 db (25 khz) Matalien taajuuksien 1 khz: <3 % 20

21 MUISTIINPANOJA

22 INNEHÅLL SNABBGUIDE FELSÖKNING INTRODUKTION EGENSKAPER SÄKERHETSANVISNINGAR INNEHÅLL I FÖRPACKNINGEN TILLBEHÖR BESKRIVNING AV RADION BESKRIVNING AV DISPLAYEN BESKRIVNING AV KNAPPARNA SVENSKA BESKRIVNING AV TILLBEHÖRSUTTAGET INNAN DU ANVÄNDER RADION Information om batterityp Laddning batteriet Montera batteriet Demontera batteriet Montering antennen Demontering antennen

23 FUNKTIONER OCH INSTÄLLNINGAR Starta / stänga radion Volymkontroll Val kanal Sändning Passningsläge / Mottagning Pilotton Brusspärr Kanalsökning(Scan) Knapplås ANVÄNDARTIPS Antenn Headset / Monofon Hörselskydd Rengöring TIPS FÖR BÄSTA RÄCKVIDD KANALPLAN OCH FREKVENSTABELLER Zodiac easyhunt II 68 MHz Pilottonstabell AVFALLSHANTERING GARANTI SVENSKA INTYG OM ÖVERENSSTÄMMELSE TEKNISKA SPECIFIKATIONER

24 SNABBGUIDE Starta /stänga radion För att starta,vrid PÅ/AV/VOLYM-ratten medurs och vrid moturs för att stänga. Volymkontroll Vrid PÅ/AV/VOLYM-ratten medurs för att öka volymen och vrid motsols för att minska volymen. AV/PÅ/VOLYM Val kanal Välj önskad kanal med [ ] eller [ ]. Varje tryckning ökar eller minskar kanalnumret med ett nummer. Om du håller ned knappen, ökar eller minskar kanalnumret fortlöpande. Passningsläge / Mottagning Välj önskad kanal med [ ] eller [ ]. Lysdioden lyser grönt vid mottagning. Om lysdioden blinkar grönt betyder det att den som sänder ej har samma pilotton inställd som du. Prova att byta pilotton på din radio. [ ] UPP [ ] NED SVENSKA Sändning Tryck och håll in sändartangenten [PTT]. Lysdioden lyser rött vid sändning. När du talat färdigt, släpp [PTT] för att lyssna. Radion återgår till passningsläge. Sändarknapp [PTT] LYSDIOD Brusspärr (Squelch) Tryck och håll inne [SQ] i ca. 3 sekunder tills SQUELCH visas i displayen. Tryck [ ] eller [ ] för att välja brusspärrsnivå. Tryck kort på [SQ] eller [PTT] för att spara valet. Kanalsökning(Scanning) Tryck och håll inne [SC] i ca. 3 sekunder för att starta kanalsökningen. Tryck kort på [SC] eller [PTT] för att stoppa kanalsökningen. SQ SC 24

25 Pilotton Tryck och håll inne [TONE] i ca. 3 sekunder tills TONE blinkar i displayen. Välj önskad pilotton med [ ] eller [ ]. Tryck och håll inne [TONE] i ca 3 sekunder, eller tryck kort på [PTT] för att spara valet och återgå till normalläge. Knapplås Tryck och håll in lås-knappen i ca 3 sekunder för att låsa. Tryck och håll in lås-knappen igen i ca 3 sekunder för att låsa upp. Symbolen visas i displayen när knapplåset är aktiverat. [ ] UPP TONE [ ] NED Knapplås FELSÖKNING Dålig sändning Dålig mottagning Ingen sändning Ingen mottagning Snabbladdaren fungerar ej Dåligt laddat batteri Antenn ej åtdragen Antenn bruten/ trasig Antennen ligger mot kroppen Granska att antennen är sedd för 68 MHz Ladda eller byt batteriet Dra åt antenn Byt antenn Ändra radions läge Byt antenn Antenn ej åtdragen Dra åt antenn Antenn bruten/ trasig Byt antenn Antennen ligger mot kroppen Ändra radions läge Granska att antennen är sedd för 68 MHz Byt antenn Brusspärren felaktigt inställd Ändra till nivå 1-3 Fel kanal inställd Fel pilotton inställd Urladdat batteri Fel kanal inställd Fel pilotton inställd Trasigt batteri Nätadaptern trasig Laddkoppen trasig Ändra kanal Ändra pilotton Ladda eller byt batteriet Ändra kanal Ändra pilotton Byt batteri Byt nätadapter Byt laddkopp SVENSKA 25

26 INTRODUKTION Tack för att du valt Zodiac easyhunt II som din jaktpartner. Läs igenom manualen noggrant innan du börjar använda radion. Den är inte enbart en användarhandledning för radion, utan innehåller även många nyttiga tips som kan bidra till längre hållbarhet batteriet, ökad räckvidd samt smidigare användning med hjälp tillbehör. EGENSKAPER Liten, lätt och enkel att använda. 26 kanaler (finländska jaktkanaler) Zodiac easyhunt II 68 MHz. 52 st pilottoner (CTCSS) per kanal mah Lithium-Ion batteri. Uppfyller IP54 och MIL-810F. SÄKERHETSANVISNINGAR Det är viktigt att du följer nedanstående anvisningar för att uppnå lång livslängd för radion. Ha alltid antennen påskruvad vid sändning. Se till att batteriet är fulladdat före användning. Radion är godkänd för att tåla fukt och vatten, men bör torkas efter användning i fuktig väderlek. För att uppnå bästa räckvidd bör radion hållas vertikalt framför ansiktet på ca cm stånd från munnen. Tala tydligt med normalt röstläge. SVENSKA INNEHÅLL I FÖRPACKNINGEN I kartongen skall det finnas: 1 st radioenhet 1 st skogsantenn 1 st öronmussla 1 st batteri 1 st bältesclips 1 st snabb bordsladdare 1 st adapter 1 st användarmanual. Skulle något saknas, kontakta din återförsäljare. TILLBEHÖR Till Zodiac easyhunt II finns det många olika tillbehör som ger dig möjligheter att utnyttja radion på bästa sätt, t ex: Öronmusslor Headset Monofoner Antenner Batterier Laddare Bärsele Fler tillbehör hittar du på eller 26

27 BESKRIVNING AV RADION 1. Av / På / Volymratt Vrid ratten medurs för att starta radion. Vrid ratten moturs för att stänga. 2. Antennkontakt Knapplås Låser knapparna. Tryck och håll in knappen i ca 3 sekunder för att låsa. Tryck igen i ca 3 sekunder för att låsa upp knapparna. visas när knapplåset är på. 4. Lysdiod Visar sändning / mottagning: Röd för sändning. Grön för mottagning. Blinkande grönt vid fel pilotton. 5. Högtalare 6. Mikrofon Display 8. Upp-knapp. Bläddrar uppåt i kanallistan. 9. Pilottons-knapp Tryck och håll inne 3 sek. för att ändra pilotton. Välj pilotton med [ ] eller [ ]. Tryck och håll inne 3 sek. igen för att spara. 10. Ned-knapp. Bläddrar neråt i kanallistan. 11. Sändartangent (PTT) Tryck och håll inne knappen för att sända, släpp den för att lyssna. SVENSKA Brusspärrs-knapp Tryck och håll inne i ca 3 sek. för att ändra brusspärren. Välj nivå med [ ] eller [ ]. Tryck kort igen för att spara. 13. Kanalsökning (Scan). Tryck och håll inne i ca 3 sek. för att starta kanalsökningen. Tryck kort igen för att stoppa kanalsökningen. 14. Bältesclips 15. Kontakt för tillbehör För inkoppling headset och andra tillbehör. Använd skyddet för uttaget när tillbehör ej används. 16. Batteri 27

28 BESKRIVNING AV DISPLAYEN SYMBOL BESKRIVNING Signalstyrkeindikator Sändareffekt (Endast högeffekt möjlig) SVENSKA Kanalsökning (SCAN) Knapplås Pilotton Batteristatus Kanalnummer / Kanalnamn 28

29 BESKRIVNING AV KNAPPARNA FRONT SIDA TONE TOP PTT SQ SC Knapplås KNAPP BESKRIVNING [ NED ] NED-knapp. Bläddrar nedåt i kanallistan samt väljer pilotton och brusspärrsnivå. Pilottons-knapp Används för att koppla in och ur samt ändra pilotton. SVENSKA [UPP] UPP-knapp. Bläddrar nedåt i kanallistan samt väljer pilotton och brusspärrsnivå. Sändartangent (PTT). Tryck och håll inne knappen för att sända, släpp den för att lyssna. [Knapplås] Knapplås Knappen på radions top låser alla knappar utom [PTT]. Tryck och håll in knappen i ca 3 sekunder för att låsa. Tryck igen i ca 3 sekunder för att låsa upp knapparna. Symbolen visas i displayen när knapplåset är aktiverat. 29

30 BESKRIVNING AVTILLBEHÖRSUTTAGET Till Zodiac easyhunt II passar Zodiacs tillbehör med kontakt E. Bild 1 Dessa tillbehör hittar du på Bild 2 För att ansluta ett tillbehör: Lyft skyddet (A) från tillbehörsuttaget (Bild 1 och 2 ) Anslut tillbehörets kontakt (Bild 3) till radions tillbehörsuttag (Bild 4) Bild 3 Bild 4 SVENSKA För att ansluta en öronmussla: Anslut öronmusslans kontakt (B) till radions 3,5 mm uttag (C). (Bild 5 och 6) Bild 6 B Bild 5 C 30
