1 ASENNUKSEN, KÄYTÖN JA HUOLLON OHJEET - FI VESIKIERTOINEN TAKKASYDÄN TERMOCAMINO Testistandardi: EN 13229! FI NOUDATA TÄSSÄ KÄYTTÖOPPAASSA OSOITETTUJA POLTTOAINEEN KULUTUKSELLE/TUNNISSA ANNETTUJA RAJOJA, JOTTA VÄLTYT LAITTEEN VAHINGOITTUMISELTA. LAITTEIDEN TURVASTANDARDIT Laitteiden turvastandardien mukaisesti laitteen hankkijan ja myyjän on tutustuttava käyttöoppaassa annettuihin käyttöohjeisiin.

2 Tark.10 SF

3 TÄRKEÄÄ POISTA TAKKASYDÄMESTÄ KAKSI SEN SIVUILLE SIJOITETTUA RUUVIA, JOTKA LUKITSEVAT LUUKUN LIIKKEEN VASTAPAINOT KUVAN OSOITTAMALLA TAVALLA Tark.10 SF 3

4 SISÄLLYSLUETTELO FI 1. YLEISIÄ VAROITUKSIA KUVAUS ASENNUKSEEN LIITTYVÄT NORMIT LAITTEISTON KYTKENTÄ JA TÄYTTÖ PALOTURVALLISUUS TOIMENPITEET HÄTÄTILANTEESSA SEINÄPANEELIEN SUOJAUS HORMI SAVUPIIPPU KYTKENTÄ HORMIIN ILMAN VIRTAUS ASENNUSTILAAN POLTTOTAPAHTUMAN AIKANA SALLITUT / KIELLETYT POLTTOAINEET KÄYNNISTYS JA TOIMINNAN TESTAUS NORMAALI KÄYTTÖ LAITTEEN KÄYTTÖ KEVÄÄLLÄ JA SYKSYLLÄ SÄHKÖKATKOKSEN SATTUESSA HUOLTO JA HOITO HORMIN PUHDISTUS LASIN PUHDISTUS TUHKALAATIKON PUHDISTUS PIDENNETTÄVIEN OHJAIMIEN HUOLTO VESILAITTEISTON HUOLTO LAITTEEN KÄYTÖSTÄ POISTO KESÄKSI ASENNUSKAAVIO TEKNISET TIEDOT TEKNISET OMINAISUUDET VALMISTAJAN ANTAMA VAATIMUSTENMUKAISUUSVAKUUTUS Asia: ei sisällä asbestia ja kadmiumia Vakuutamme, ettei laitteissamme käytetä materiaaleja, jotka sisältävät asbestia tai sen johdannaisia ja ettei käytetty hitsausmateriaali sisällä kadmiumia missään sen muodossa viitestandardin vaatimusten mukaisesti. Asia: EY- asetus nro 1935/2004 Vakuutamme, että kaikki valmistamamme laitteet sekä elintarvikkeiden kanssa kosketuksiin joutuvat materiaalit soveltuvat käytettäviksi elintarvikkeiden kanssa vastaavan EY- asetuksen mukaisesti Tark.10 SF

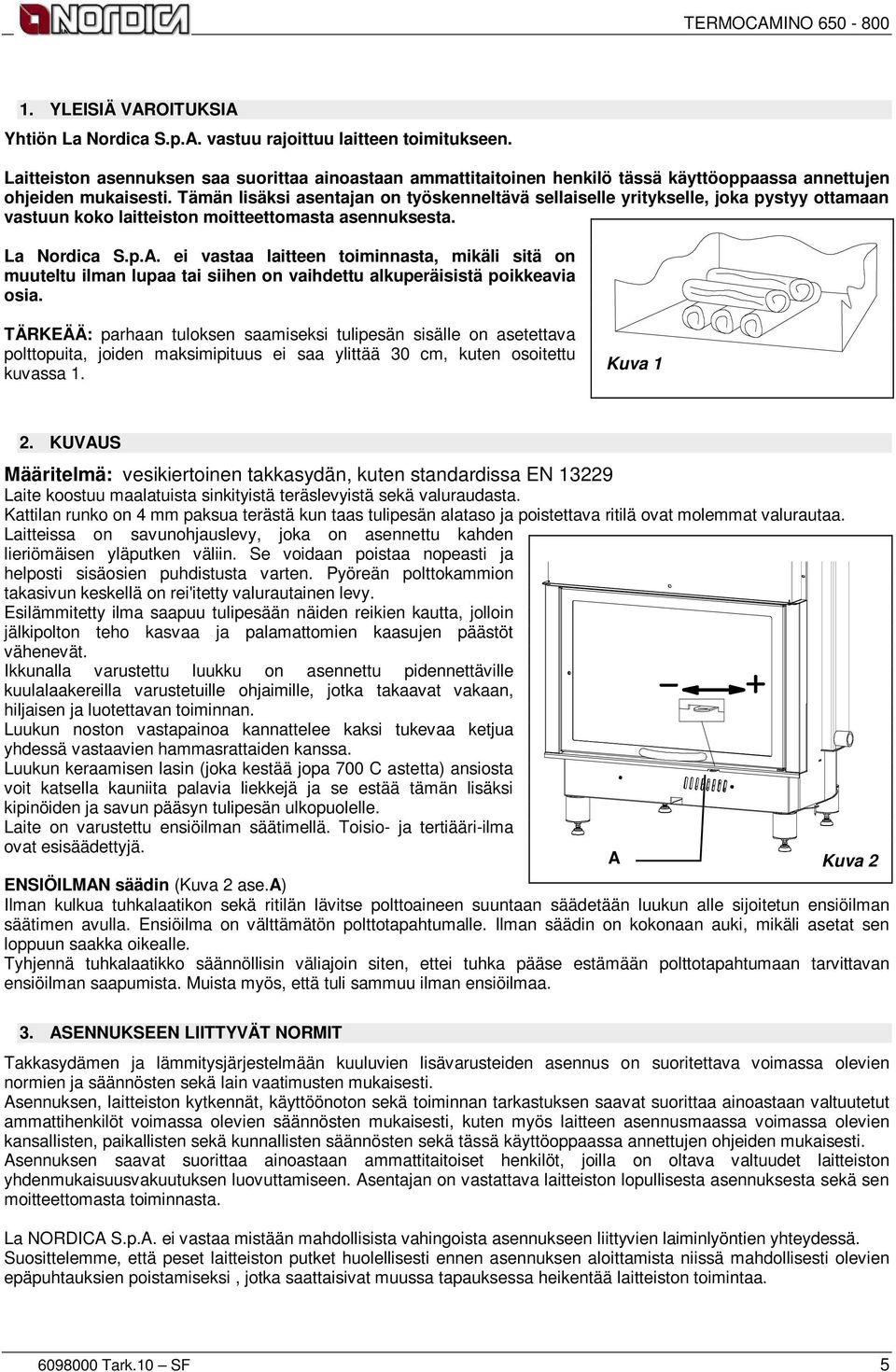

5 1. YLEISIÄ VAROITUKSIA Yhtiön La Nordica S.p.A. vastuu rajoittuu laitteen toimitukseen. Laitteiston asennuksen saa suorittaa ainoastaan ammattitaitoinen henkilö tässä käyttöoppaassa annettujen ohjeiden mukaisesti. Tämän lisäksi asentajan on työskenneltävä sellaiselle yritykselle, joka pystyy ottamaan vastuun koko laitteiston moitteettomasta asennuksesta. La Nordica S.p.A. ei vastaa laitteen toiminnasta, mikäli sitä on muuteltu ilman lupaa tai siihen on vaihdettu alkuperäisistä poikkeavia osia. TÄRKEÄÄ: parhaan tuloksen saamiseksi tulipesän sisälle on asetettava polttopuita, joiden maksimipituus ei saa ylittää 30 cm, kuten osoitettu kuvassa 1. Kuva 1 2. KUVAUS Määritelmä: vesikiertoinen takkasydän, kuten standardissa EN Laite koostuu maalatuista sinkityistä teräslevyistä sekä valuraudasta. Kattilan runko on 4 mm paksua terästä kun taas tulipesän alataso ja poistettava ritilä ovat molemmat valurautaa. Laitteissa on savunohjauslevy, joka on asennettu kahden lieriömäisen yläputken väliin. Se voidaan poistaa nopeasti ja helposti sisäosien puhdistusta varten. Pyöreän polttokammion takasivun keskellä on rei'itetty valurautainen levy. Esilämmitetty ilma saapuu tulipesään näiden reikien kautta, jolloin jälkipolton teho kasvaa ja palamattomien kaasujen päästöt vähenevät. Ikkunalla varustettu luukku on asennettu pidennettäville kuulalaakereilla varustetuille ohjaimille, jotka takaavat vakaan, hiljaisen ja luotettavan toiminnan. Luukun noston vastapainoa kannattelee kaksi tukevaa ketjua yhdessä vastaavien hammasrattaiden kanssa. Luukun keraamisen lasin (joka kestää jopa 700 C astetta) ansiosta voit katsella kauniita palavia liekkejä ja se estää tämän lisäksi kipinöiden ja savun pääsyn tulipesän ulkopuolelle. Laite on varustettu ensiöilman säätimellä. Toisio- ja tertiääri-ilma ovat esisäädettyjä. ENSIÖILMAN säädin (Kuva 2 ase.a) A Kuva 2 Ilman kulkua tuhkalaatikon sekä ritilän lävitse polttoaineen suuntaan säädetään luukun alle sijoitetun ensiöilman säätimen avulla. Ensiöilma on välttämätön polttotapahtumalle. Ilman säädin on kokonaan auki, mikäli asetat sen loppuun saakka oikealle. Tyhjennä tuhkalaatikko säännöllisin väliajoin siten, ettei tuhka pääse estämään polttotapahtumaan tarvittavan ensiöilman saapumista. Muista myös, että tuli sammuu ilman ensiöilmaa. 3. ASENNUKSEEN LIITTYVÄT NORMIT Takkasydämen ja lämmitysjärjestelmään kuuluvien lisävarusteiden asennus on suoritettava voimassa olevien normien ja säännösten sekä lain vaatimusten mukaisesti. Asennuksen, laitteiston kytkennät, käyttöönoton sekä toiminnan tarkastuksen saavat suorittaa ainoastaan valtuutetut ammattihenkilöt voimassa olevien säännösten mukaisesti, kuten myös laitteen asennusmaassa voimassa olevien kansallisten, paikallisten sekä kunnallisten säännösten sekä tässä käyttöoppaassa annettujen ohjeiden mukaisesti. Asennuksen saavat suorittaa ainoastaan ammattitaitoiset henkilöt, joilla on oltava valtuudet laitteiston yhdenmukaisuusvakuutuksen luovuttamiseen. Asentajan on vastattava laitteiston lopullisesta asennuksesta sekä sen moitteettomasta toiminnasta. La NORDICA S.p.A. ei vastaa mistään mahdollisista vahingoista asennukseen liittyvien laiminlyöntien yhteydessä. Suosittelemme, että peset laitteiston putket huolellisesti ennen asennuksen aloittamista niissä mahdollisesti olevien epäpuhtauksien poistamiseksi, jotka saattaisivat muussa tapauksessa heikentää laitteiston toimintaa Tark.10 SF 5

6 TÄRKEÄÄ: a) Sulje veden tulo välittömästi ja ota yhteys tekniseen huoltopalveluun, mikäli havaitset vesivuotoja; b) Tarkista laitteiston käyttöpaine säännöllisin väliajoin. c) Kattilan pitkien seisokkiaikojen yhteydessä suosittelemme, että otat yhteyden tekniseen huoltopalveluumme ainakin seuraavien toimenpiteiden suorittamiseksi: - lämpölaitteiston sekä käyttöveden hanojen sulkeminen; - lämpö- sekä käyttövesilaitteiston tyhjentäminen, mikäli asennustiloissa on jäätymisen vaara. La Nordica S.p.A. ei vastaa mistään laitteiston aiheuttamista henkilö- ja/tai omaisuusvahingoista. Tämän lisäksi se ei vastaa laitteen toiminnasta, mikäli sitä on muuteltu ilman lupaa tai siihen on vaihdettu alkuperäisistä poikkeavia osia. Ilmoita laitteiston asennuksesta paikalliselle nuohoojalle, joka voi tarkistaa hormin oikean kytkennän sekä sen toiminnan tehokkuuden. Suorita seuraavat tarkistukset ennen asennuksen aloittamista: varmista, että lattia on riittävän tukeva laitteen painolle ja että lattia on eristetty riittävän hyvin mikäli se on valmistettu helposti syttyvästä materiaalista. varmista, että asennustilan ilmanvaihto on riittävä (ilmanotto, katso kappaletta 7 ) älä suorita asennusta tilaan, jossa on yhteisiä tuuletusputkistoja, liesituulettimella tai ilman sitä varustettuja kupuja, tyypin B kaasulaitteita, lämpöpumppuja tai muita laitteita, joiden samanaikainen toiminta voi aiheuttaa huoneistoon alipainetta (viite UNI standardi 10683/98) varmista, että hormi ja putket joihin laitteisto kytketään soveltuvat käytettäviksi laitteen kanssa. jätä vähintään 6cm ilmatilaa sivuille ja taakse takkasydämen ja seinien väliin. (katso Kuva 3 Kuva 14 - Kuva 15 ) Varmista säädettävien tukijalkojen ja vesivaa'an avulla, että laite on täysin tasainen, jotta luukku pääsee liukumaan moitteettomasti. Pyydä nuohoojaa tarkastamaan, että laite on kytketty oikein savukanavaan ja että ilman virtaus on riittävä polttotapahtumaa varten asennuspaikassa. LAITTEESEEN EI SAA SUORITTAA MITÄÄN MUUTOKSIA. Kuva 3 Savukanavaan suoritettavan kytkennän aukon läpimitan on vastattava savutorven läpimittaa. Aukossa tulisi olla seinäliitin savunpoistoputken sekä liitoskappaleen asetusta varten. Vesikiertoinen takkasydän, malli on EHDOTTOMASTI asennettava AVOIMEEN PAISUNTASÄILIÖJÄRJESTELMÄÄN. Laitteistossa, johon kuuluu avoin paisuntasäiliö, on ehdottomasti oltava: min. 6cm 5cm 1. AVOIN PAISUNTASÄILIÖ : jonka kapasiteetin on oltava 10 % vesikiertoisen takkasydämen ja laitteiston kokonaisvesimäärästä. Paisuntasäiliö on sijoitettava laitteiston korkeimpaan kohtaan vähintään 2 m korkeimmalla olevan lämpöpatterin yläpuolelle. 2. TURVAPUTKI : kytkee lyhyintä mahdollista reittiä (ilman imuputkia tai alas kaartuvia osia) takkasydämen tuoton avoimen paisuntasäiliön yläosaan. Turvaputken minimi sisäläpimitan on oltava 1 kaasu. 3. TÄYTTÖPUTKI : kytkee avoimen paisuntasäiliön pohjan ja laitteiston paluuputken. Minimiläpimitan on oltava ¾ kaasu. Näiden elementtien välillä ei saa missään tapauksessa olla minkään tyyppisiä esteitä, jotka voisivat vahingossa tukkia ne; tämän lisäksi ne on sijoitettava tiloihin joissa ei ole jäätymisen vaaraa, sillä jäätymisen yhteydessä kattilan runko voisi rikkoutua tai jopa räjähtää. Jäätymisvaaran yhteydessä suosittelemme, että lisäät laitteiston veteen riittävän määrän jäänestoainetta, joka estää nesteen jäätymisen. Varmista ennen kaikkea, ettei vesi kierrä avoimessa paisuntasäiliössä turvaputken ja täyttöputken välillä Tark.10 SF

7 Tämä aiheuttaisi veden hapettumista ja tätä kautta vesikiertoisen takkasydämen ja sen laitteiston nopean ruostumisen. 4. YLIKUUMENEMISEN ESTOVENTTIILI: tämä toimii positiivisena turvalaitteena ja estää kiehumisen myös sähkökatkosten yhteydessä. Venttiili koostuu paineturvaventtiilin tapaisesta venttiilin rungosta, joka aukeaa esiasetetun lämpötilan saavuttamisen yhteydessä ( yleensä C ); laitteiston poistosta alkaa virtaamaan ulo s kuumaa vettä, jonka tilalle virtaa saman verran kylmää vettä avoimen paisuntasäiliön täyttöputken kautta, jolloin liian korkeilta lämpötiloilta vältytään. 5. TURVAVENTTIILI, 1,5bar: laitteiston suurin sallittu käyttöpaine on 1,5bar (15 m vesipylväs); tätä suuremmat paineet voivat aiheuttaa kattilan rungon vääntymisiä ja rikkoutumisia. 6. TURVALAITTEET vastaavien säännösten mukaisesti. 7. KIERTOPUMPPU :suosittelemme kiertopumpun asentamista paluuosaan, jottei se pääse sammumaan veden erittäin korkeiden lämpötilojen johdosta; tarkista kuitenkin ettei se kierrätä vettä avoimeen paisuntasäiliöön, jolloin vesi voisi hapettuessaan ruostuttaa kattilan erittäin nopeasti. Varmista, ettei kiertopumpun nostokorkeus ole liian korkea ja aiheuta pakkokiertoa avoimeen paisuntasäiliöön. Tämän lisäksi se on kytkettävä termostaattiin tai elektroniseen ohjausyksikköön, joka toimitetaan LISÄVARUSTEENA. 8. AUTOMAATTINEN TERMOSTAATTIVENTTIILI (LISÄVARUSTE)- Automaattista termostaattista sekoitusventtiiliä käytetään kiinteitä polttoaineita käyttävissä lämmittimissä, sillä se estää kylmän veden palaamisen lämmönvaihtimeen. Tiet 1 ja 3 ovat aina auki ja yhdessä paluuseen asennetun pumpun (R) kanssa takaavat veden kiertämisen biomassakattilan lämmönvaihtimen sisällä (CB). Korkean paluulämpötilan ansiosta tehokkuus paranee, savun aiheuttaman lauhteen määrä vähenee ja kattilan käyttöikä kasvaa. Kaupoista saatavien venttiilien kalibroinnit voivat vaihdella. La NORDICA suosittelee 55 C mallin käyt töä, jonka vesiliitännät ovat 1. Venttiilin kalibrointilämpötilan saavuttamisen jälkeen aukeaa tie 2 ja kattilan vesi kulkee laitteistoon poiston kautta (M). TÄRKEÄÄ: Lämmönvaihtimen takuu raukeaa, mikäli laitetta ei asenneta. CB M 55 3 R TERMOPRODOTTO LÄMMITIN 1 2 Kuva 4 TÄRKEÄÄ: Lämpötilan turva-anturien on oltava itse laitteen sisällä tai vähintään 30 cm etäisyydellä lämmittimen kytkennästä. Mikäli laitteistossa ei ole kaikkia tarvittavia laitteita, ne voidaan asentaa lämmittimen poistoputkeen vähintään 1 metrin etäisyydelle itse lämmittimestä. HUOMIO: Älä missään tapauksessa sytytä tulta takkaan ennen kuin laitteisto on täytetty täysin vedellä, sillä muussa tapauksessa koko rakenne voisi vahingoittua käyttökelvottomaksi. Suosittelemme tarkistusluukun sijoittamista kotelolle tai muuhun tarkoitukseen soveltuvaan paikkaan, josta voit tarkastaa ja nähdä turvalaitteiden (painemittarin, venttiilien, kiertopumpun) tilan vaivattomasti ja nopeasti LAITTEISTON KYTKENTÄ JA TÄYTTÖ Vesikiertoisen takkasydämen vasempaan ja oikeaan yläkulmaan on sijoitettu liittimet lämmityksen tuottoa varten, kun taas paluuputkien liittimet on sijoitettu sen vasempaan ja oikeaan alakulmaan. SUOSITTELEMME "RISTIVIRTAUSASENNUSTA" (OIKEANPUOLEINEN TUOTTO VASEMMAN PALUUN KANSSA TAI VASEMMANPUOLEINEN TUOTTO OIKEAN PALUUN KANSSA). TÄRKEÄÄ :Laitteiston täyttö on suoritettava siten, että vesi virtaa luonnollisesti avoimesta paisuntasäiliöstä täyttöputken kautta laitteistoon; muussa tapauksessa liian kovalla paineella toimiva vesiverkko voisi vahingoittaa kattilan runkoa tai aiheuttaa jopa sen räjähdyksen. Aukaise kaikki lämpöpattereiden ilmausventtiilit tämän toimenpiteen ajaksi, jottei niihin pääse muodostumaan ilmaa; valvo tämän toimenpiteen aikana veden tuloa pattereista, jottei vesi pääse aiheuttamaan vahinkoja. Laitteiston vesitiiviyden testaus on suoritettava avoimen paisuntasäiliön paineella Tark.10 SF 7

8 Laitteiston on oltava jatkuvasti täynnä vettä myös silloin, kun vesikiertoista takkasydäntä ei käytetä. Lisää veteen jäänestonestettä, mikäli et käytä laitteistoa talviaikaan. 4. PALOTURVALLISUUS Laitteiston asennuksen yhteydessä on noudatettava seuraavia turvallisuusohjeita: a) varmista, ettei takkasydämen edessä ole helposti syttyviä esineitä tai rakennusmateriaaleja, jotka voivat syttyä palamaan alle 80 cm etäisyydeltä; b) mikäli joudut asentamaan laitteen lattialle, joka ei ole täysin tulenkestävä, asenna laitteen alle palonkestävä alusta, kuten esim. teräsalusta (sen mitat riippuvat paikallisista säännöksistä). (katso Kuva 5) Takkasydäntä saa käyttää vain silloin, kun tuhkalaatikko on asennettu oikein paikoilleen. Polttotapahtuman jäämäaineet (tuhka) on kerättävä ilmatiiviiseen ja tulenkestävään astiaan. Älä koskaan sytytä laitetta silloin, kun huonetilassa on kaasuja tai höyryjä (esimerkiksi linoleumliima, bensiini jne.). Älä jätä tulenarkoja materiaaleja laitteen lähelle. Polttotapahtuman aikana kehittyy lämpöenergiaa, jonka vuoksi luukun, tulipesän ikkunan, luukun kahvojen, säädinyksikön, savutornin pintojen sekä laitteen edessä olevan tilan lämpötila kohoaa huomattavasti. Koske kyseisiin osiin ainoastaan tarkoitukseen soveltuvia suojavarusteita tai välineitä käyttämällä (lämmönkestävät käsineet, lisävarusteet). Varmista, että lapset tietävät laitteen vaarallisuudesta ja pidä heidät kaukana tulipesästä laitteen toiminnan aikana. Kerro lapsille, että laite kuumenee erittäin paljon käytön aikana ja ettei siihen saa koskea. Mikäli käyttämäsi polttoaine ei sovellu tarkoitukseen tai on liian kosteaa, hormiin voi muodostua jäänteitä (kivihiili) jolloin itse hormi voi syttyä palamaan. Lattian suojaus tulenkestävällä materiaalilla Lattia tulenarasta materiaalista A H B Tulipesän tason korkeus lattiasta A=Suojatun alueen sivurajat (A=H+20 cm=> 40 cm) B=Suojatun alueen eturajat (B=H+30 cm=> 60 cm) Kuva TOIMENPITEET HÄTÄTILANTEESSA Mikäli savukanavassa tai hormissa syttyy tulipalo: a) Sulje täyttöluukku. b) Sulje polttoilman säätimet c) Sammuta tulipalo hiilidioksidipalonsammuttimia käyttämällä (CO2 jauheena) d) Hälytä PALOKUNTA välittömästi paikalle ÄLÄ SAMMUTA TULIPALOA VEDELLÄ. Anna asiantuntijan tarkistaa hormi palon jälkeen, jotta mahdolliset halkeamat tai vuotokohdat löydetään mahdollisimman pian Tark.10 SF

9 4.2. SEINÄPANEELIEN SUOJAUS Tulipesästä säteilee erittäin paljon lämpöä, joten ota seinäpaneelien suojaus huomioon savukanavan suunnittelussa. Varmista ennen kaikkea, ettei seinäpaneeleja sijoiteta liian lähelle tulipesän ulkoseinämiä tai lasiluukkua. Varmista ennen kaikkea, ettei näiden helposti palavien paneelien sisä- tai alapuoli pääse koskettamaan pintoja, joiden lämpötila (3) 10 mm (1) (3) 10 mm (1) (1) (3) 10 mm ylittää 65 C. VAROITUS: Yhtiö ei vastaa laitteiston toiminnassa ilmenevistä puutteista, mikäli tässä käyttöoppaassa annettuja ohjeita laiminlyödään tai mikäli laitteistossa käytetään tarkoitukseen soveltumattomia lisävarusteita. Kuvassa 6 on annettu joitakin esimerkkejä. (1) (3) mm (1) (3) 10 mm (3) 10 mm (2) (2) (4) (2) (1) Puu; (2) Tulenkestävä suojamateriaali; (3) Ilmarako; (4) Metallinen suoja. Kuva 6 (2) (2) (2) (1) (4) 5. HORMI Perusvaatimukset laitteen moitteettomalle toiminnalle: sisäosan on oltava pyöreä, mikäli mahdollista; sisäosan on oltava lämpöeristetty ja savutiivis sekä valmistettu lämmön, polttotapahtuman sivutuotteiden ja mahdollisen lauhteen kestävistä materiaaleista; sisäosassa ei saa olla kapeita kohtia ja hormin on oltava pystysuorassa siten, etteivät kaltevuuserot ylitä 45 ; varmista, että sisäosa on puhdistettu edellisen käytön jälkeen; noudata käyttöoppaan teknisissä tiedoissa annettuja ohjeita; Mikäli hormi on neliön tai suorakulman muotoinen, sen sisäkulmat on pyöristettävä siten, että säde on vähintään 20 mm. Suorakulmaisen hormin yhteydessä sivujen välinen maksimisuhde saa olla = 1,5. Liian pieni poikkipinta-ala vähentää vetoa. Suosittelemme minimikorkeudeksi 4 m. Seuraavat materiaalit ovat kiellettyjä, sillä ne heikentävät laitteen toimintaa: kuitusementti, galvanoitu teräs, karkeat ja huokoiset sisäpinnat. Kuvassa 7 on annettu joitakin esimerkkejä. Minimiläpimitan on oltava 4 dm2 (esimerkiksi 20 x 20 cm) laitteille, joiden kanavan läpimitta on alle 200 mm tai 6,25 dm2 (esimerkiksi 25 x 25 cm) laitteille, joiden läpimitta on yli 200 mm. Hormin kehittämän vedon on oltava riittävä, muttei liian voimakas. Hormin kohdat, joiden läpimitta on liian suuri, voivat lisätä lämmitystilavuutta liikaa ja vaikeuttaa näin laitteen toimintaa; voit välttää tämän asentamalla putken hormin sisälle sen koko pituudelta. Liian pieni hormin läpimitta vähentää vetoa. (1) (2) (3) (4) A+1/2A Max. A+1/2A 1. Hormi ruostumatonta terästä AISI 316, jonka kaksoiskammio on eristetty 400 C kestävällä materiaalilla. Tehokkuus 100% erinomainen. 2. Hormi tulenkestävästä materiaalista, jossa eristetty kaksoiskammio ja ulkopäällyste kevyestä betonista. Tehokkuus 100% erinomainen. 3. Perinteinen hormi savesta, neliönmuotoinen ilmaraoilla. Tehokkuus 80% erinomainen. 4. Älä käytä suorakulmion muotoisia hormeja, joiden suhteet poikkeavat piirroksesta (MAKS.=A+½A). Tehokkuus 40% keskinkertainen. A Kuva 7 Hormin on oltava riittävän kaukana helposti syttyvistä materiaaleista tai polttopuista, jonka vuoksi se on eristettävä tarkoitukseen soveltuvilla materiaaleilla tai ilmaraoilla. Ilmanottolaitteistojen tai -kanavien putkien vieminen hormin sisälle on kielletty. Tämän lisäksi hormiin ei saa asentaa kiinteitä tai irrotettavia aukkoja muiden eri laitteiden kytkentää varten Tark.10 SF 9

10 KYLLÄ EI (1) Luukku puhdistusta varten (2) Oikein rakennetun hormin kuva, jossa tiivistetty luukku palamattomien kiinteiden materiaalien keräämistä ja poistamista varten. Kuva 8 (1) Hormin kytkeminen useisiin eri laitteisiin on kielletty. Jokaiselle laitteelle tulee olla oma horminsa. Kuva SAVUPIIPPU Hormin veto riippuu myös tarkoitukseen soveltuvasta savupiipusta. Tämän vuoksi on erittäin tärkeää, että itse rakennetuissa savupiipuissa poiston läpimitta on yli kaksi kertaa suurempi kuin hormin sisäläpimitta. Savupiipun on aina oltava kattoa korkeampi, jolloin voidaan varmistaa että savu poistuu myös tuulisella säällä (katso Kuva 10) Savupiipun on vastattava seuraavia vaatimuksia: sisäläpimitan on vastattava aina savukanavan sisäläpimittaa. poiston läpimitan on oltava kaksi kertaa hormin sisäläpimittaa suurempi. se on valmistettava siten, etteivät sade, lumi tai muut vieraat materiaalit pääse hormiin. savupiippuun on päästävä helposti käsiksi puhdistusta ja huoltoa varten. (1) Elementeistä teollisesti valmistettu savupiippu, jonka avulla savut poistuvat tehokkaasti. (2) Itse rakennettu savupiippu. Poiston oikean läpimitan on oltava vähintään 2 kertaa hormin sisäläpimittaa suurempi, paras mahdollinen 2,5 (3) Savupiippu teräksiselle hormille, jonka sisällä savunohjauslevy. Kuva Tark.10 SF

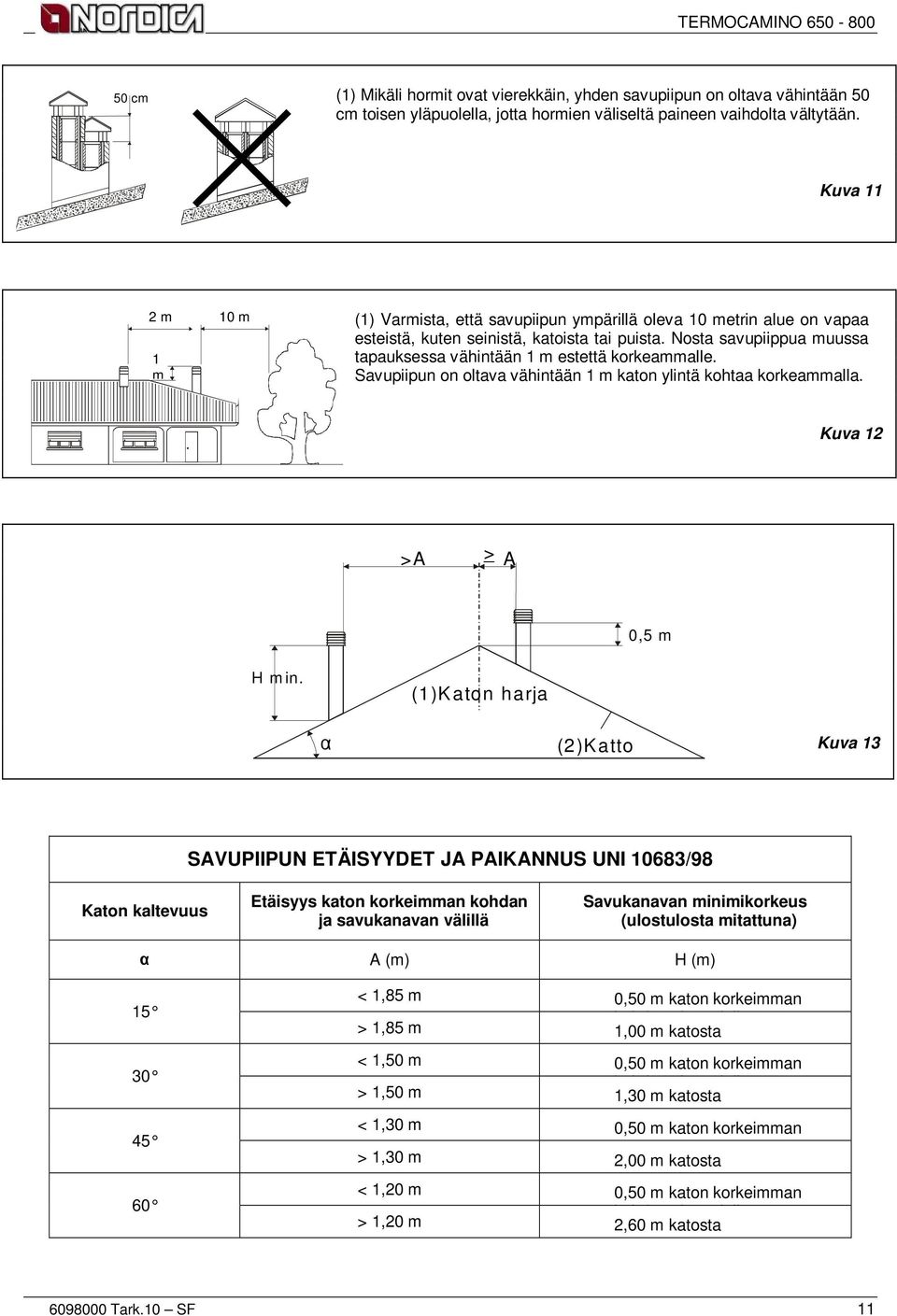

11 50 cm (1) Mikäli hormit ovat vierekkäin, yhden savupiipun on oltava vähintään 50 cm toisen yläpuolella, jotta hormien väliseltä paineen vaihdolta vältytään. Kuva 11 2 m 10 m 1 m (1) Varmista, että savupiipun ympärillä oleva 10 metrin alue on vapaa esteistä, kuten seinistä, katoista tai puista. Nosta savupiippua muussa tapauksessa vähintään 1 m estettä korkeammalle. Savupiipun on oltava vähintään 1 m katon ylintä kohtaa korkeammalla. Kuva 12 >A > _ A 0,5 m H m in. (1)Katon harja α (2)Katto Kuva 13 SAVUPIIPUN ETÄISYYDET JA PAIKANNUS UNI 10683/98 Katon kaltevuus Etäisyys katon korkeimman kohdan ja savukanavan välillä Savukanavan minimikorkeus (ulostulosta mitattuna) α A (m) H (m) < 1,85 m 0,50 m katon korkeimman > 1,85 m kohdan yläpuolella 1,00 m katosta < 1,50 m 0,50 m katon korkeimman > 1,50 m kohdan yläpuolella 1,30 m katosta < 1,30 m 0,50 m katon korkeimman > 1,30 m kohdan yläpuolella 2,00 m katosta < 1,20 m 0,50 m katon korkeimman > 1,20 m kohdan yläpuolella 2,60 m katosta Tark.10 SF 11

12 6. KYTKENTÄ HORMIIN Hormiin kytkentä (savukanava tai liitin) on suoritettavia jäykkiä, vähintään 2 mm paksuja alumiinipäällystettyjä teräsputkia käyttämällä tai vähintään 1 mm paksuja ruostumattomasta teräksestä 316 valmistettuja putkia käyttämällä. Metallisten joustavien putkien tai kuitusementistä valmistettujen putkien käyttö on KIELLETTY, sillä niihin helposti muodostuvat repeymät tai halkeamat heikentävät itse liitoksen turvallisuutta. Savunpoistoputki on kiinnitettävä ilmatiiviisti savukanavaan ja sen kallistuskulma ei saa ylittää 45. Näin vähennät sytytyksen alkuvaiheessa kehittyvän lauhteen syntymistä ja/tai noen kiinnittymistä putken pintaan. Luonnollisesti tämä on myös tärkeää savujen vaivattoman poistumisen kannalta. Laitteessa voi ilmetä toimintahäiriöitä, mikäli kytkentää ei ole suoritettu ilmatiiviisti. Kytkentäputken sisäläpimitan on vastattava laitteen savunpoistoliittimen ulkoläpimittaa. Tämän takaavat DIN 1298 normin mukaiset putket. Savukanavan alipaineen tulee olla Pa ( 1,7 2 mm vesipylväs). Mittaus on suoritettava aina laitteen ollessa kuuma (nimellinen lämpötuotto). Mikäli alipaine ylittää 20 Pa ( 2 mm vesipylväs), sitä on vähennettävä asentamalla poistoputkeen tai savukanavaan ylimääräinen vedon säädin (kuristinventtiili). TÄRKEÄÄ: On erittäin tärkeää, että käytetyt metalliputket eristetään tarkoitukseen sopivilla materiaaleilla (eristekuitupäällyste, joka kestää 600 C lämpötila n), jotta muurauksen tai kotelon vahingoittumiselta vältytään. On erittäin tärkeää, että laitteen yläosan, sen sivujen sekä palamattoman materiaalin ohjauslevyn välillä olevien alueiden ilmanvaihto on riittävä. Tämän vuoksi ilmaa on tultava alhaalta (raikkaan ilman sisääntulo) ja sen on poistuttava ylhäältä (kuuman ilman poisto). Ilman kierrolle tarpeelliset mitat, jotka on osoitettu kuvassa ovat minimimittoja: 1000 cm 2 Yläpuoli: Alapuoli: minimiaukeama 1000 cm2 minimiaukeama 750 cm2 Näitä mittoja noudattamalla: turvallisuus paranee laitteen ympärillä kiertävästä ilmasta saatua lämpöä kehittyy enemmän. TÄRKEÄÄ suosittelemme kotelon valmistamista tulenkestävästä itsekantavalla metallirungolla varustetusta kipsilevystä, jolloin sen paino ei rasita ulkopintaa (marmori). Lämmönpoistoritilä (Kuva 15 ase. 6) on asennettava kuvun yläosaan noin 20 cm etäisyydelle katosta. Tämä ritilä on asennettava aina, sillä sen tehtävänä on päästää huoneilmaan kuvun sisälle kerääntynyt lämpö (ylipaine). Kuva cm 5 cm min takana ja sivulla 6 7. ILMAN VIRTAUS ASENNUSTILAAN POLTTOTAPAHTUMAN AIKANA Laitteen moitteettoman toiminnan kannalta on erittäin tärkeää, että asennuspaikkaan tulee riittävästi ilmaa polttotapahtumaa ja huoneessa muuten tarvittavaa ilmaa varten. Tämä tarkoittaa, että ulkoilmaan vievien aukkojen on kyettävä kierrättämään polttotapahtumaa varten tarvittavaa ilmaa silloinkin kun ovet ja ikkunat ovat kiinni. Ilmanotto on sijoitettava sellaiseen paikkaan, ettei sitä voida vahingossa peittää Ilmanoton on oltava yhteydessä laitteen asennuspaikkaan ja se on suojattava ritilällä. Mikäli ilmanotto tapahtuu asennuspaikan viereisistä tiloista, vältä ehdottomasti (KIELLETTY) ilman ottoa autotalleista, keittiöistä, pesuhuoneista tai keskuslämmitystiloista. Minimimitat: - Termocamino 800 : 250 / 300 mm - Termocamino 650 : 200 / 250 mm Tark.10 SF

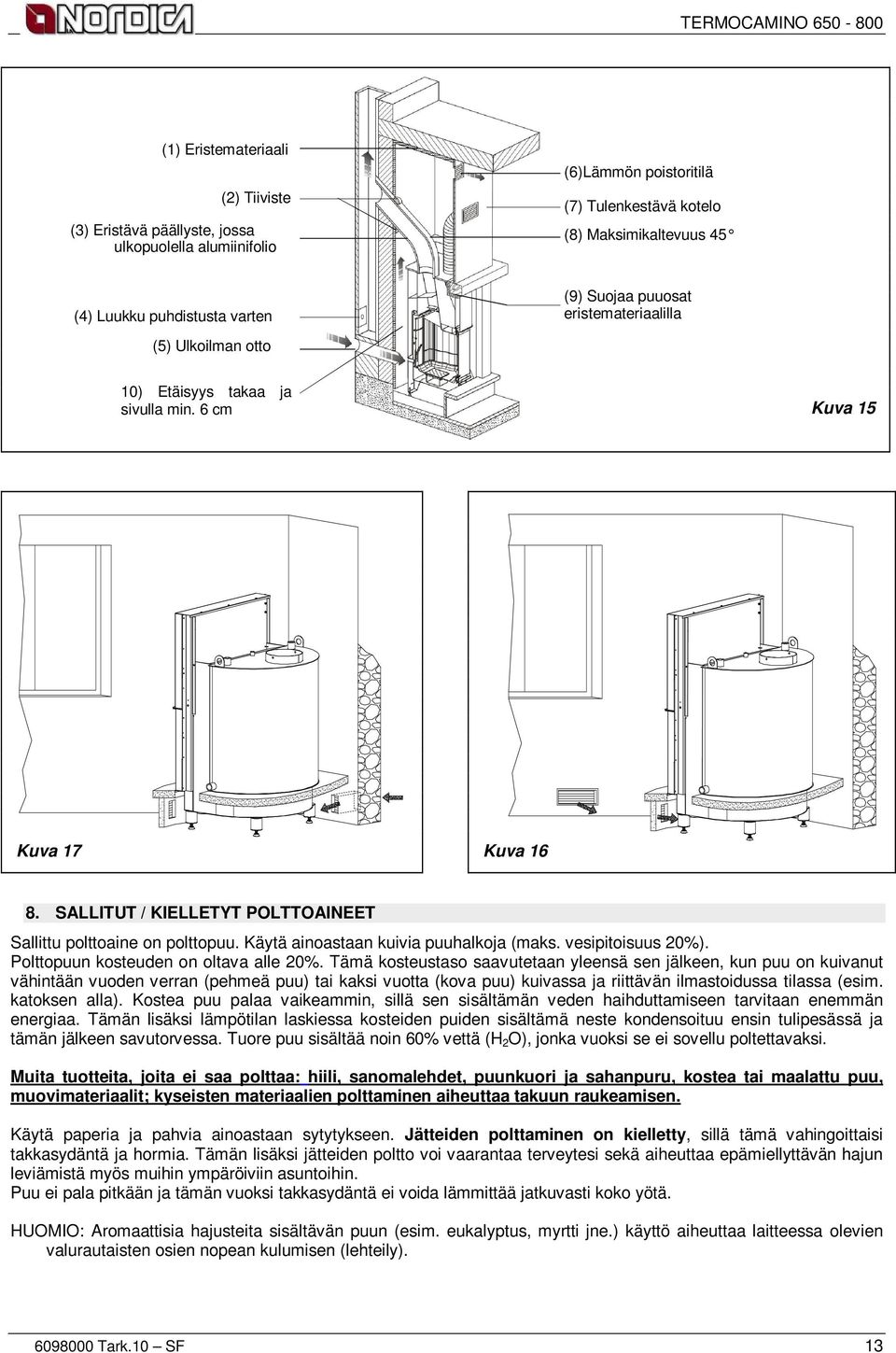

13 TERMOCAMINO (1) Eristemateriaali (6)Lämmön poistoritilä (2) Tiiviste (7) Tulenkestävä kotelo (3) Eristävä päällyste, jossa ulkopuolella alumiinifolio (8) Maksimikaltevuus 45 (9) Suojaa puuosat eristemateriaalilla (4) Luukku puhdistusta varten (5) Ulkoilman otto 10) Etäisyys takaa ja sivulla min. 6 cm Kuva 17 Kuva 15 Kuva SALLITUT / KIELLETYT POLTTOAINEET Sallittu polttoaine on polttopuu. Käytä ainoastaan kuivia puuhalkoja (maks. vesipitoisuus 20%). Polttopuun kosteuden on oltava alle 20%. Tämä kosteustaso saavutetaan yleensä sen jälkeen, kun puu on kuivanut vähintään vuoden verran (pehmeä puu) tai kaksi vuotta (kova puu) kuivassa ja riittävän ilmastoidussa tilassa (esim. katoksen alla). Kostea puu palaa vaikeammin, sillä sen sisältämän veden haihduttamiseen tarvitaan enemmän energiaa. Tämän lisäksi lämpötilan laskiessa kosteiden puiden sisältämä neste kondensoituu ensin tulipesässä ja tämän jälkeen savutorvessa. Tuore puu sisältää noin 60% vettä (H2O), jonka vuoksi se ei sovellu poltettavaksi. Muita tuotteita, joita ei saa polttaa: hiili, sanomalehdet, puunkuori ja sahanpuru, kostea tai maalattu puu, muovimateriaalit; kyseisten materiaalien polttaminen aiheuttaa takuun raukeamisen. Käytä paperia ja pahvia ainoastaan sytytykseen. Jätteiden polttaminen on kielletty, sillä tämä vahingoittaisi takkasydäntä ja hormia. Tämän lisäksi jätteiden poltto voi vaarantaa terveytesi sekä aiheuttaa epämiellyttävän hajun leviämistä myös muihin ympäröiviin asuntoihin. Puu ei pala pitkään ja tämän vuoksi takkasydäntä ei voida lämmittää jatkuvasti koko yötä. HUOMIO: Aromaattisia hajusteita sisältävän puun (esim. eukalyptus, myrtti jne.) käyttö aiheuttaa laitteessa olevien valurautaisten osien nopean kulumisen (lehteily) Tark.10 SF 13

14 Lajike Kg/mc KWh/Kg Kosteus 20% Pyökki 750 4,0 Tammi 900 4,2 Jalava 640 4,1 Haapa 470 4,1 Lehtikuusi * 660 4,4 Metsäkuusi * 450 4,5 Mänty * 550 4,4 * PIHKAISET PUUT EIVÄT SOVELLU POLTETTAVIKSI TAKKASYDÄMESSÄ 9. KÄYNNISTYS JA TOIMINNAN TESTAUS Täytä laitteisto ja takkasydän vedellä ennen ulkopinnoitteen asentamista ja takkasydämen käynnistystä. Täyttö on suoritettava siten, että vesi virtaa luonnollisesti avoimesta paisuntasäiliöstä (katso kap 3.1). TULEN SYTYTTÄMINEN TAKKASYDÄMEEN ON EHDOTTOMASTI KIELLETTY, MIKÄLI VESI PUUTTUU TAI SITÄ ON LIIAN VÄHÄN (EI MYÖSKÄÄN KOEKÄYTTÖÄ VARTEN) SILLÄ TÄMÄ SAATTAISI VAHINGOITTAA LAITTEEN KÄYTTÖKELVOTTOMAKSI JA AIHEUTTAA SEN TAKUUN RAUKEAMISEN. Tarkista ensin, että vähintään yksi lämpöpatteri on auki, nosta luukkua ylöspäin tarkoitukseen olevalla kahvalla ja lisää tulipesään pieni määrä puuta. Suosittelemme, että käytät tulen sytyttämiseen pieniä puutikkuja ja paperia tai muita markkinoilta saatavia sytytysmateriaaleja. Kaiken tyyppisten sytytysnesteiden, kuten alkoholin, bensiinin, kiviöljyn tai vastaavien nesteiden käyttö ON KIELLETTY. Aukaise ensiöilman tulo kokonaan (vipu kokonaan oikealla Kuva 2 ). Kun puu alkaa palamaan, voit lisätä puuta aukaisemalla (nostamalla) luukkua hitaasti siten, ettei savua pääse virtaamaan ulos. Säädä tämän jälkeen polttoilmaa (säädin) ohjeiden mukaan, jotka on annettu kappaleessa 10. Älä koskaan täytä tulipesää liian täyteen (katso teknistä taulukkoa - käytettävän polttoaineen maksimimäärä/kulutus tunnissa katso kappaletta 17) Liian suuri määrä polttoainetta tai polttoilmaa voivat aiheuttaa ylikuumenemista ja vahingoittaa laitetta. Älä koskaan sytytä laitetta silloin, kun huonetilassa on palavia kaasuja. Muista seuraavassa annetut ohjeet, kun sytytät ensimmäistä kertaa laitteen jossa on käytetty korkeita lämpötiloja kestäviä maaleja: kyseisten laitteiden rakennusmateriaalit eivät ole koostumukseltaan samantyyppisiä, sillä ne koostuvat valuraudasta, teräksestä, tulenkestävästä materiaalista ja majolikasta; lämpötila ei jakaudu tasaisesti laitteen rungon joka osaan: eri alueilla lämpötilat voivat vaihdella 300 C ja 500 C välillä; laitteen käyttöiän aikana sitä rasitetaan useilla päivittäisillä sytytys/sammutusjaksoilla tai sitä voidaan käyttää erittäin paljon tiettyinä vuodenaikoina tai vaihtoehtoisesti sitä ei käytetä lainkaan esimerkiksi kesällä; uusi laite (ennen "tasaantumistaan") on sytytettävä ja sammutettava useita kertoja, ennen kuin kaikkien materiaalien ja maalin elastiset venymät ovat lopullisia; laitteen ensikäytön yhteydessä voit havaita hajua, joka on tyypillistä suurelle lämpörasitukselle joutuvalle metallille sekä tuoreelle maalille. Tämän maalin, jota on rakennusvaiheessa keitetty 250 C asteessa muutaman tunnin verran, on kestettävä useita kertoja ja suhteellisen pitkään myös 350 C lämpötilaa en nen kuin se tarttuu täysin metallisiin pintoihin. Noudata sytytysvaiheessa tämän vuoksi seuraavassa annettuja ohjeita: 1) Varmista, että laitteen asennustilan ilmanvaihto on riittävän voimakas. 2) Älä täytä polttokammiota liian täyteen (noin puolet käyttöoppaassa ilmoitetusta määrästä) ja pidä tulta yllä jatkuvasti vähintään 6-10 tunnin ajan samalla, kun säätimet ovat auki käyttöoppaassa annettuja ohjeita vähemmän. 3) Toista tämä toimenpide vähintään 4-5 kertaa tai useammin mahdollisuuksien mukaan. 4) Lisää polttokammioon aina enemmän puita (noudata käyttöoppaassa maksimitäytölle annettuja ohjeita) ja anna tulen palaa mahdollisimman pitkään, jotta erittäin lyhyiltä sytytys-sammutusjaksoilta vältytään tässä alkuvaiheessa. 5) Varmista ensimmäisten käynnistysten yhteydessä, ettei mitään esineitä ole jätetty laitteen ja ennen kaikkea lakattujen pintojen päälle. Älä kosketa lakattuja pintoja lämmityksen aikana. 6) Tämän «sisäänajokauden» jälkeen voit käyttää laitetta varovasti auton moottorin tapaan; vältä siis liian voimakasta käynnistystä liian suurella kuormituksella Tark.10 SF

15 HUOMIO: ensimmäisten sytytyskertojen yhteydessä savut voivat kondensoitua, jolloin takkasydämestä saattaa valua vähän vettä; tämän ilmiön tulisi hävitä kuitenkin lyhyessä ajassa, mutta mikäli se jatkuu, anna ammattihenkilön tarkistaa hormin veto. TÄRKEÄÄ: voit aloittaa ulkopinnan rakentamisen VASTA muutaman laitteen käyttöpäivän jälkeen (tänä aikana voit varmistaa, että laite toimii moitteettomasti). 10. NORMAALI KÄYTTÖ Aseta ilman säädin oikeaan asentoon ja lisää tulipesään osoitettu määrä polttopuuta (katso kappaletta 17). Älä täytä tulipesää liian täyteen, sillä tämä saattaisi rasittaa laitetta liikaa ja aiheuttaa sen vääntymistä. Kyseisen ohjeen laiminlyönti aiheuttaa takuun raukeamisen. Lämmön päästöä säädetään laitteen etuosaan sijoitetulla säätimellä. Aukaise säädin lämmitystarpeen mukaan. Säätimen säätö nimellisen lämpötuoton saavuttamiseksi silloin, kun savukanavan alipaine on Pa (=1.7 2 mm vesipylväs) on seuraava: Keskeytä puun lisääminen välittömästi, Polttoaine mikäli veden lämpötila ylittää turvalämpötilan. Varmista, että veden lämpötila laskee ja liekki pienenee poistamalla ylikuumenemisen aiheuttajat (sulje ilmansäädintä tarvittaessa). Mikäli takkasydän on kytketty käyttöveteen, voit aukaista kuuman veden hanan laitteen jäähtymisen nopeuttamiseksi. Polttotapahtuman voimakkuuteen ja tätä kautta laitteen lämmön tuottoon vaikuttaa polttoilman säädön lisäksi myös savukanava. Mikäli savukanava vetää moitteettomasti, polttoilmaa tarvitsee säätää vähemmän kun taas heikon vedon yhteydessä polttoilman säätö on suoritettava erittäin tarkasti. Palaminen tapahtuu moitteettomasti silloin, kun savukanavasta tuleva savu on kirkasta. Mikäli savu on valkoista, laitetta ei ole säädetty oikein tai puu on liian kosteaa; mikäli sitä vastoin savu on harmaata tai mustaa, polttoa ei tapahdu kokonaan (toisioilmaa tarvitaan lisää). Älä koskaan täytä takkasydäntä liian täyteen. Liian suuri määrä polttoainetta tai polttoilmaa voivat aiheuttaa ylikuumenemista ja vahingoittaa takkasydäntä. Takuu ei vastaa ylikuumenemisesta aiheutuvista vahingoista. Käytä takkasydäntä tämän vuoksi ainoastaan luukun ollessa kiinni, jottei laitteistoon pääse muodostumaan nk. paljeefektiä. 11. LAITTEEN KÄYTTÖ KEVÄÄLLÄ JA SYKSYLLÄ HUOMIO: Älä missään tapauksessa sytytä tulta takkaan ennen kuin laitteisto on täytetty täysin vedellä, sillä muussa tapauksessa koko rakenne voisi vahingoittua käyttökelvottomaksi. Laitteiston on oltava jatkuvasti täynnä vettä myös silloin, kun vesikiertoista takkasydäntä ei käytetä. Lisää veteen jäänestonestettä, mikäli et käytä laitteistoa talviaikaan. Keväällä ja syksyllä ulkolämpötilojen kohotessa hormin toiminnassa voi ilmetä ongelmia. Tällöin nopeasti kasvavat lämpötilat voivat heikentää hormin kautta kulkeutuvien polttokaasujen kulkeutumista ulos. Poistokaasut eivät poistu enää kokonaan (huoneessa voimakas kaasun haju). Puhdista ritilät tässä tapauksessa tavallista useammin ja lisää polttoilman määrää. Aseta tulipesään tämän jälkeen vähemmän polttopuita, jotka palavat nopeammin (liekit voimakkaita), jolloin hormin veto saadaan normalisoitua. Tarkista tämän jälkeen, että kaikki puhdistusta ja savukanavan kytkentää varten olevat luukut ovat ilmatiiviitä. 12. SÄHKÖKATKOKSEN SATTUESSA Ensiöilma Suoralasi Puu Auki Erkkeri Puu Auki Suorita seuraavat yksinkertaiset toimenpiteet, mikäli sähköt katkeavat laitteiston normaalin toiminnan aikana, jottei takkasydämessä oleva vesi pääse kiehumaan pumpun toiminnan keskeytyessä. 1. Sulje ensiö- ja toisioilman säätimet kokonaan, jotta liekit saadaan tukahdutettua mahdollisimman nopeasti 2. Sulje savujen säädin (mikäli laitteessa), jotta vältyt paloilman virtaukselta säätimen mahdollisista raoista. 13. HUOLTO JA HOITO Anna nuohoojasi tarkastaa takkasydämen oikea asennus, savukanavaan kytkentä ja ilmanvaihto. TÄRKEÄÄ: huollon yhteydessä saa käyttää ainoastaan alkuperäisiä, La Nordican valtuuttamia ja myymiä varaosia. Ota yhteys valtuutettuun jälleenmyyjääsi, mikäli tarvitset lisätietoja. LAITTEESEEN EI SAA SUORITTAA MITÄÄN MUUTOKSIA! Tark.10 SF 15

16 13.1. HORMIN PUHDISTUS Oikea sytytys, tarkoituksenmukaisen polttoaineen määrän ja tyypin käyttö, ilmansäätimen oikea asetus, savukanavan riittävä veto ja riittävä polttoilma ovat erittäin tärkeitä tekijöitä laitteen moitteettoman toiminnan kannalta. Savukanava ei vahingoitu millään tavoin laitteen normaalin toiminnan aikana. Laite tulisi puhdistaa perusteellisesti vähintään kerran vuodessa ja aina tarvittaessa. Liiallinen noen (kivihiili) muodostuminen voi aiheuttaa ongelmia savujen poistossa tai sytyttää hormin tuleen. Puhdista laite ainoastaan silloin, kun se on kylmä. Suosittelemme, että annat tämän toimenpiteen nuohoojan suoritettavaksi, joka voi tarkistaa samalla laitteen toiminnan. Kerrostumien muodostuminen tulipesän sisälle heikentää huomattavasti lämmönvaihdon tehokkuutta. Poista kerrostumat tämän vuoksi aina tarvittaessa teräsharjalla. Älä koskaan käytä puhdistukseen syövyttäviä aineita, sillä ne saattaisivat vahingoittaa takkasydäntä ja kattilaa erittäin pahoin. Poista tuhkalaatikko, ritilä ja savunohjauslevy paikaltaan puhdistuksen ajaksi, jolloin noki pääsee putoamaan helpommin. Ohjauslevyt voidaan irrottaa helposti paikaltaan, sillä niitä ei ole kiinnitetty paikoilleen ruuveilla. Aseta ne takaisin paikoilleen puhdistuksen suorittamisen jälkeen. HUOMIO: Ohjauslevyn puuttuminen aiheuttaa voimakkaan alipaineen, liian nopean polton, lisää puun kulutusta ja aiheuttaa tätä kautta laitteen ylikuumenemisen LASIN PUHDISTUS Toisioilman sisääntuloaukon ansiosta lika kerääntyy luukun ovelle suhteellisen hitaasti. Lian kerääntymistä ei kuitenkaan voida välttää täysin kiinteän polttoaineen polton yhteydessä (erityisesti kostean puun polton aikana) ja se ei siis johdu laitteen toimintahäiriöstä. Varmista, että luukku on kokonaan alhaalla ja aukaise sen kiinnitin tarkoitukseen toimitettua avainta käyttämällä. Puhdista lasi ja lukitse kiinnitin uudelleen ennen luukun ylös nostamista. TÄRKEÄÄ: Puhdista lasi ainoastaan silloin kun laite on kylmä, jotta vältyt lasin halkeamiselta. Voit käyttää lasin puhdistukseen erityistuotteita tai hankaa lika pois yksinkertaisesti kostealla ja tuhkassa kastetulla sanomalehtipallolla. Oikea sytytys, tarkoituksenmukaisen polttoaineen määrän ja tyypin käyttö, toisioilmansäätimen oikea asetus, savukanavan riittävä veto ja riittävä polttoilma ovat erittäin tärkeitä tekijöitä laitteen moitteettoman toiminnan ja lasin puhtaana pysymisen kannalta. LASIEN RIKKOUTUMINEN: lasit ovat keraamista lasia, joka kestää lämpöä aina 750 C asteeseen saakka. Tämän vuoksi ne eivät rikkoudu lämmön johdosta. Ne voivat rikkoutua vain mekaanisen iskun johdosta (luukun voimakas sulkeminen, siihen kohdistuvat iskut jne.). Tämän vuoksi niiden vaihto ei kuulu takuun piiriin TUHKALAATIKON PUHDISTUS Kaikissa La NORDICA laitteissa on tulipesän ritilä sekä laatikko tuhkien keräämistä varten. Suosittelemme, että tyhjennät tuhkalaatikon säännöllisin väliajoin siten, ettei se pääse täyttymään kokonaan ja kuumentamaan ritilää liikaa. Tämän lisäksi suosittelemme, että jätät aina 3-4 cm tuhkaa tulipesään. HUOMIO: kerää tulipesän tuhka tulenkestävästä materiaalista valmistettuun astiaan, joka on varustettu tiiviillä kannella. Aseta kyseinen astia tulenkestävälle lattialle kauaksi helposti syttyvistä materiaaleista aina siihen saakka, kunnes tuhka on sammunut ja jäähtynyt kokonaan PIDENNETTÄVIEN OHJAIMIEN HUOLTO Luukut on asennettu kuulalaakereilla liukuville pidennettäville ohjaimille, jotka takaavat vakaan, hiljaisen ja luotettavan toiminnan. Laitteen jatkuvan käytön yhteydessä ohjaimien voiteluaine kuluu ajan myötä, jolloin luukkujen liukuminen vaikeutuu ja niiden käyttöääni kasvaa. Tämän vuoksi laitteen mukana toimitetaan korkeille lämpötiloille soveltuva rasvaruisku, jonka avulla käyttäjä voi voidella ohjaimet aina tarvittaessa (käyttöäänen kasvaessa tai liukumisen vaikeutuessa). Nosta savukanavan luukku kokonaan ylös ja levitä kaksi rasvapalloa (vastaa 0.5 ml ruiskussa olevalla asteikolla) ohjaimen sisälle mahdollisimman ylös. Älä ylitä ohjaimille levitettävälle rasvalle suositeltua määrää. Toista sama toimenpide myös toiselle ohjaimelle ja nosta ja laske luukkua useita kertoja siten, että rasva leviää kaikille kuulalaakereille. HUOMIO: käytä ainoastaan La Nordican ruiskussa toimitettua rasvaa VESILAITTEISTON HUOLTO Suorita seuraavat tarkastukset kerran vuodessa laitteiston ollessa sammuneena: tarkista ylikuumenemisen estoventtiilien sekä turvaventtiilien toiminta ja tehokkuus. Ota yhteys valtuutettuun asentajaan, mikäli näiden kunnossa ilmenee puutteita. KYSEISTEN TURVALAITTEIDEN POISTAMINEN TAI NIIDEN OMINAISUUKSIEN MUUTTAMINEN ON EHDOTTOMASTI KIELLETTY. Tarkista täyttöputken ja turvaputken lämpöeristys Tark.10 SF

17 Varmista, että laitteisto on täynnä ja paineen alaisena, tarkista veden määrä paisuntasäiliön sisällä sekä tarkista laitteiston toimivuus. Varmista tämän lisäksi, että turvaputki toimii moitteettomasti. 14. LAITTEEN KÄYTÖSTÄ POISTO KESÄKSI HUOMIO: Laitteiston on oltava jatkuvasti täynnä vettä myös silloin, kun vesikiertoista takkasydäntä ei käytetä. Lisää veteen jäänestonestettä, mikäli et käytä laitteistoa talviaikaan. Puhdista tulipesä, savukanava ja hormi ja poista niissä oleva tuhka ja mahdolliset muut epäpuhtaudet. Sulje kaikki tulipesän luukut ja niiden säätimet. Suosittelemme, että puhdistat hormin vähintään kerran vuodessa; tarkista samalla myös luukkujen tiivisteiden kunto, sillä kuluneet tiivisteet (jolloin ne eivät sulje luukkua kokonaan) voivat heikentää laitteen toimintaa huomattavasti! Vaihda ne tässä tapauksessa uusiin. Mikäli laitteen asennustila on kostea, sijoita kosteutta imevää suolaa tulipesän sisälle. Suojaa laitteen sisällä olevat valurautaiset osat neutraalilla vaseliinilla, jotta ne pysyvät kauniina ajan myötä. Tarkista paisuntasäiliössä olevan veden määrä ja poista laitteistossa mahdollisesti oleva ilma aukaisemalla lämpöpatterit. Tarkista myös hydraulisten ja sähköisten lisävarusteiden toiminta (ohjausyksikkö, kiertopumppu) Tark.10 SF 17

18 15. ASENNUSKAAVIO FI La NORDICA yhtiön vastuu rajoittuu laitteen toimitukseen. Laitteiston asennuksen saa suorittaa ainoastaan ammattitaitoinen henkilö tässä käyttöoppaassa annettujen ohjeiden mukaisesti. Tämän lisäksi asentajan on työskenneltävä sellaiselle yritykselle, joka pystyy ottamaan vastuun koko laitteiston moitteettomasta asennuksesta, kuten osoitettu kap. 3. Seuraavassa olevat kaaviot on tarkoitettu vain viitteellisiksi ja niitä ei ole siis tarkoitettu suunnittelun perustaksi. Tämä asiakirja on lain mukaan luottamuksellinen. Yhtiö pidättää sen oikeudet ja kieltää sen kopioimisen, käytön ja siinä olevien tietojen luovuttamisen kolmansille henkilöille. Siinä olevien tietojen julkaiseminen, jota La NORDICA S.p.a. ei ole valtuuttanut, rangaistaan laissa määriteltyjen rangaistusten mukaisesti. FI - SELITYKSET C CM CR F M P Kiertopumppu Syötön varaaja Paluun varaaja Virtausmittari Painemittari Kiertopumppu P1 Kiertopumppu nro. 1 P2 Kiertopumppu nro. 2 SF SP T V Tuuletusaukko Levylämmönvaihdin Lämpömittari Kuulaventtiili VB VDM VEA VEAC VEC VECTS VMS VR VSP VST VTMA Tasapainotusventtiili Moottoroidun ohjauslevyn venttiili Avoin paisuntasäiliö Kattilan avoin paisuntasäiliö Suljettu paisuntasäiliö Käyttöveden suljettu paisuntasäiliö Käyttöveden sekoitusventtiili Takaiskuventtiili Turvaventtiili Ylikuumenemisen estoventtiili Automaattinen termostaattinen sekoitusventtiili 1 Turvaputki Ø 1 2 Täyttöputki ø ¾ 3 Kylmän veden sisääntulo 4 Venturi liitäntä 5 Säätimen tunnistin 6 Käyttövesi 7 Virransyöttö 230 Volt - 50 Hz 8 Lämmönvaihdin, 30 levyä Tark.10 SF

19 FI - SELITYKSET 9 Seinäkattila, kaasu 10 Lämmön poisto 11 Laitteiston täyttö 12 Laitteiston tyhjennys Elektroninen ohjausyksikkö - LISÄVARUSTE Sisäänasennettu DSA järjestelmä Käyttöveden lämmönvaihtaja 23 Virtausmittari E 20 A B C D F G H 20 FI A B C D E F G H Sulake Kiertopumppu päällä Liian korkean lämpötilan hälytys 3-tie venttiili Näyttö Venttiilin säätö (20-80 C) Hälytysääni Kiertopumpun säätö (20-80 C) - Säätimen asetus 50 C Tark.10 SF 19

20 La Nordica lämmityslaitteisto, joka on yhdistetty käyttövesivaraajaan käyttöveden tuottamiseksi. OFF ON VEAC 7 20 V (6 bar) VSP (1,5 bar) VST VSP T M VDM Boiler 7 T VECTS V V 6 CM CR 5 VB V C VMTA OFF ON VEAC 7 20 V (6 bar) VSP (1,5 bar) VST VSP T M T Boiler VECTS V V 6 CM CR VDM V 5 4 VB C VMTA Tark.10 SF

21 La Nordica lämmityslaitteisto, joka on yhdistetty levylämmönvaihtimeen käyttöveden tuottamiseksi. OFF VEAC ON VSP 6bar 7 9 T V 7 BOILER (1,5 bar) VST T M VSP VDM VSP 3bar VECTS V CM VR 5 VC1V 8 V C2VR VETC V CR La Nordica lämmityslaitteisto, joka on yhdistetty YKSINKERTAISESTI asennettuun ACS sarjaan käyttöveden tuottamiseksi. VEAC V CM CR SF VDM VST (1,5 bar) VSP 22 C T M 23 V V V Tark.10 SF 21

22 La Nordica lämmityslaitteisto, joka on liitetty YHDISTETYSTI asennettuun ACS sarjaan käyttöveden tuottamiseksi yhdessä seinäkattilan kanssa 9 VEAC CM CR 3 VR SF VDM VST T M VSP 22 SP VR 23 C C V V V V V 16. TEKNISET TIEDOT FI - SELITYKSET Laitteiston kuuman veden ulostulo Laitteiston kylmän veden sisääntulo Muhvi lämpötunnistimen asetusta varten Tark.10 SF

23 TERMOCAMINO SUORALASI ERKKERILASI Tark.10 SF 02 23

24 800 SUORALASI ERKKERILASI Tark.10 SF

25 TERMOCAMINO TEKNISET OMINAISUUDET TERMOCAMINO 650 Suoralasi Erkkerilasi kw 29.1 kw 29.1 Hyötylämpö kw 21 kw 21 Lämmönanto veteen H20 kw 11 kw 11 Lämmönanto huoneeseen kw 10 kw Lämmönvaihtimen nestesisältö 85 l 75 l Kulutus tunnissa (kg/h) 6,76 6, /4 F 1 1/4 F 1,7 2,0 1,7 2,0 1,5 bar 1,5 bar Yleinen lämmönantoteho Polttopuun maks. pituus (cm) Hyötysuhde(%) Kattilan liitäntä Alipaine savukanavaan (mm H2O) Maks. käyttöpaine (bar) Savujen poistoputki Ø (cm) Hormi Korkeus (m) Mitat (cm) * 5 22x22-Ø22 Paisuntasäiliö x25-Ø25 22x22-Ø x25-Ø25 Avoin Avoin Noudattaa Noudattaa KYLLÄ KYLLÄ Toisioilma ESIASETETTU ESIASETETTU Tertiääri-ilma ESIASETETTU ESIASETETTU Ø Ø KYLLÄ KYLLÄ Savukaasun päästöt (g/s) Savukaasujen lämpötila ( C) Turvaputki Säädettävä ensiöilma Paino noin (kg) Ulkomitat (mm): L = leveys H = korkeus P = syvyys Ulkoilman otto (cm) Paras mahdollinen käyttölämpötila ( C) Säädettävät tukijalat CO- päästöt (13% happi)%:na Turvaetäisyydet Kappale 4 Läpimittaa 200 mm voidaan käyttää hormille, jonka pituus yli 6 m Tark.10 SF 25

26 Yleinen lämmönantoteho Hyötylämpö Lämmönanto veteen H20 Lämmönanto huoneeseen Polttopuun maks. pituus (cm) Lämmönvaihtimen nestesisältö Kulutus tunnissa (kg/h) Hyötysuhde(%) Kattilan liitäntä Alipaine savukanavaan (mm H 2O) Maks. käyttöpaine (bar) Savujen poistoputki Ø (cm) TERMOCAMINO 800 Suoralasi / Flat Flächförmig / Plat Erkkerilasi / Prismatic Prismenförmig / Prismatique kw 34,3 kw 34,3 kw 25 kw 25 kw 14 kw 14 kw 11 kw l 125 l /4 F 1 1/4 F ,5 bar 1,5 bar Hormi: Korkeus (m) Mitat (cm) Paisuntasäiliö Turvaputki Säädettävä ensiöilma Toisioilma Tertiääri-ilma 5 25x25-Ø x30- Ø30 Avoin Noudattaa KYLLÄ ESIASETETTU ESIASETETTU 5 25x25-Ø x30- Ø30 Avoin Noudattaa KYLLÄ ESIASETETTU ESIASETETTU Paino noin (kg) Ulkomitat (mm): L = leveys H = korkeus P = syvyys Ulkoilman otto (cm) Paras mahdollinen käyttölämpötila ( C) Ø Ø Säädettävät tukijalat KYLLÄ KYLLÄ CO- päästöt (13% happi)%:na Savukaasun päästöt (g/s) Savukaasujen lämpötila ( C) Turvaetäisyydet Kappale Tark.10 SF

27 DICHIARAZIONE DI CONFORMITÀ In accordo con la Direttiva 89/106/CEE (Prodotti da Costruzione), il Regolamento CE n. 1935/2004 (Materiali e Oggetti destinati a venire a contatto con prodotti alimentari). N di identificazione Tunnistusnumero: VAATIMUSTENMUKAISU USVAKUUTUS Direktiivin 89/106/ETY (Rakennusalan tuotteet) ja EY- asetuksen nro 1935/2004 (Elintarvikkeen kanssa kosketukseen joutuvat materiaalit ja tarvikkeet) mukaisesti. 058 La NORDICA S.p.A. Emesso da - Antaja: Via Summano, Montecchio Precalcino (VICENZA) Fax Caminetti a combustibile solido Kiinteitä polttoaineita käyttävät takat Tipo di apparecchio - Laitetyyppi: La NORDICA Marchio commerciale - Tavaramerkki: TERMOCAMINO 650 Modello o tipo Malli tai tyyppi Riscaldamento domestico Kotitalouden lämmitys Uso - Käyttö La NORDICA S.p.A. Costruttore Valmistaja Via Summano, Montecchio Precalcino (VICENZA) Fax Ente notificato Ilmoitettu laitos IMQ 1881 IMQprimacontrol S.R.L. I Zoppè - San Vendemiano (TV) Via dell Industria, 55 Le norme armonizzate o le specifiche tecniche (designazioni) che sono state applicate in accordo con le regole della buona arte in materia di sicurezza in vigore nella CEE sono : Yhdenmukaistetut standardit tai tekniset määräykset (myyntinimike), joita on noudatettu EEC maissa voimassa olevien turvallisuutta koskevien määräysten mukaisesti, ovat : Norme o altri riferimenti normative Standardit tai muut viitestandardit EN Rapporto di Prova ITT Testiraportti ITT Informazioni marcatura CE Tietoa merkistä CE CS Vedi allegato Katso liitettä Condizioni particolari - Erityisehdot : In qualità di costruttore e/o rappresentante autorizzato della società all interno della CEE, si dichiara sotto la propria responsabilità che gli apparecchi sono conformi alle esigenze essenziali previste dalle Direttive su menzionate. ETY-maissa toimivan yhtiön laillisena edustajana ja/tai laitteen valmistajan ominaisuudessa vakuutan, että laitteet vastaavat yllä mainittujen direktiivien perusvaatimuksia. 08/03/2007 Montecchio Precalcino (VICENZA) (Data e luogo di emissione - päivämäärä ja paikka ) GIANNI RAGUSA Amministratore delegato - Managing Director Geschäftsführer - Administrateur délégué... (nome, posizione e firma - nimi, arvonimi ja allekirjoitus) La NORDICA S.p.A. Via Summano, MONTECCHIO PRECALCINO (VICENZA) Tel Fax Capitale Sociale Euro I.v. R.E.A. n /VI Codice Fiscale e Partita IVA e Registro Imprese M. VI info@lanordica.com

28 INFORMAZIONI MARCATURA CE TIETOA MERKISTÄ LA NORDICA S.p.A. 07 EN TERMOCAMINO 650 Distanza minima da materiali infiammabili Minimietäisyys tulenaroista materiaaleista Emissione di CO (13 % O2 ) CO- päästöt (13 % O2 ) Laterale / Sivulla 6 cm Posteriore / Sivulla 6 cm 0,24% Emissioni polveri (13 % O2 ) Pölypäästöt (13 % O2 ) Massima pressione idrica di esercizio ammessa Suurin sallittu vedenpaine käytön aikana Temperatura gas di scarico Savukaasun lämpötila Potenza termica nominale Nimellinen lämmönantoteho 1,5 bar 301,3 C 21 kw Rendimento Hyötysuhde 73% Tipi di combustibile Polttoaineen tyypit LEGNA PUU VKF - AEAI Nr. SINTEF Nr. 15a B-VG Nr. La NORDICA S.p.A. Via Summano, MONTECCHIO PRECALCINO (VICENZA) Tel Fax Capitale Sociale Euro I.v. R.E.A. n /VI Codice Fiscale e Partita IVA e Registro Imprese M. VI info@lanordica.com
