Kodin automatisointi - Kehitystrendejä

Transkriptio

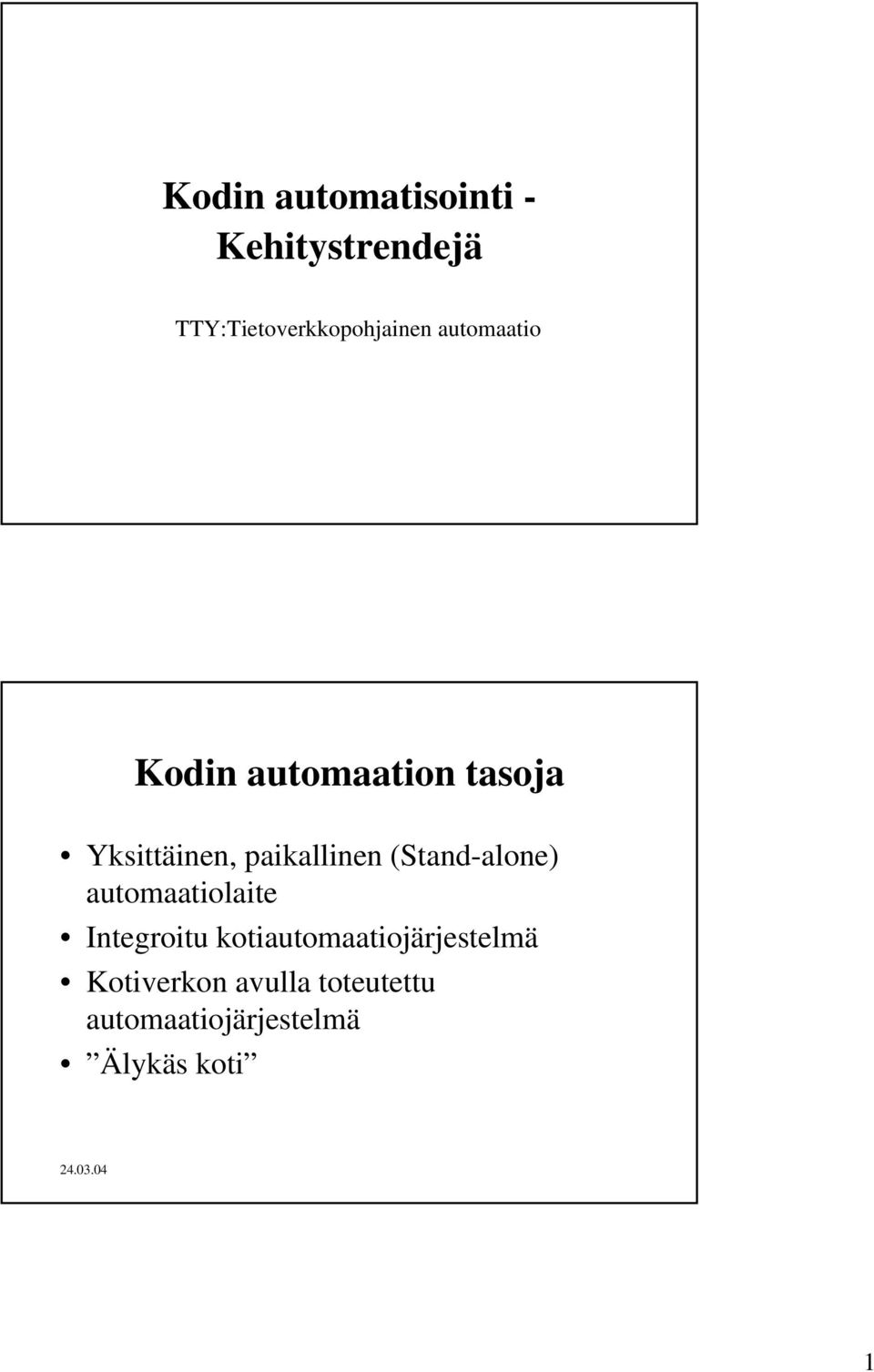

1 Kodin automatisointi - Kehitystrendejä TTY:Tietoverkkopohjainen automaatio Kodin automaation tasoja Yksittäinen, paikallinen (Stand-alone) automaatiolaite Integroitu kotiautomaatiojärjestelmä Kotiverkon avulla toteutettu automaatiojärjestelmä Älykäs koti 1

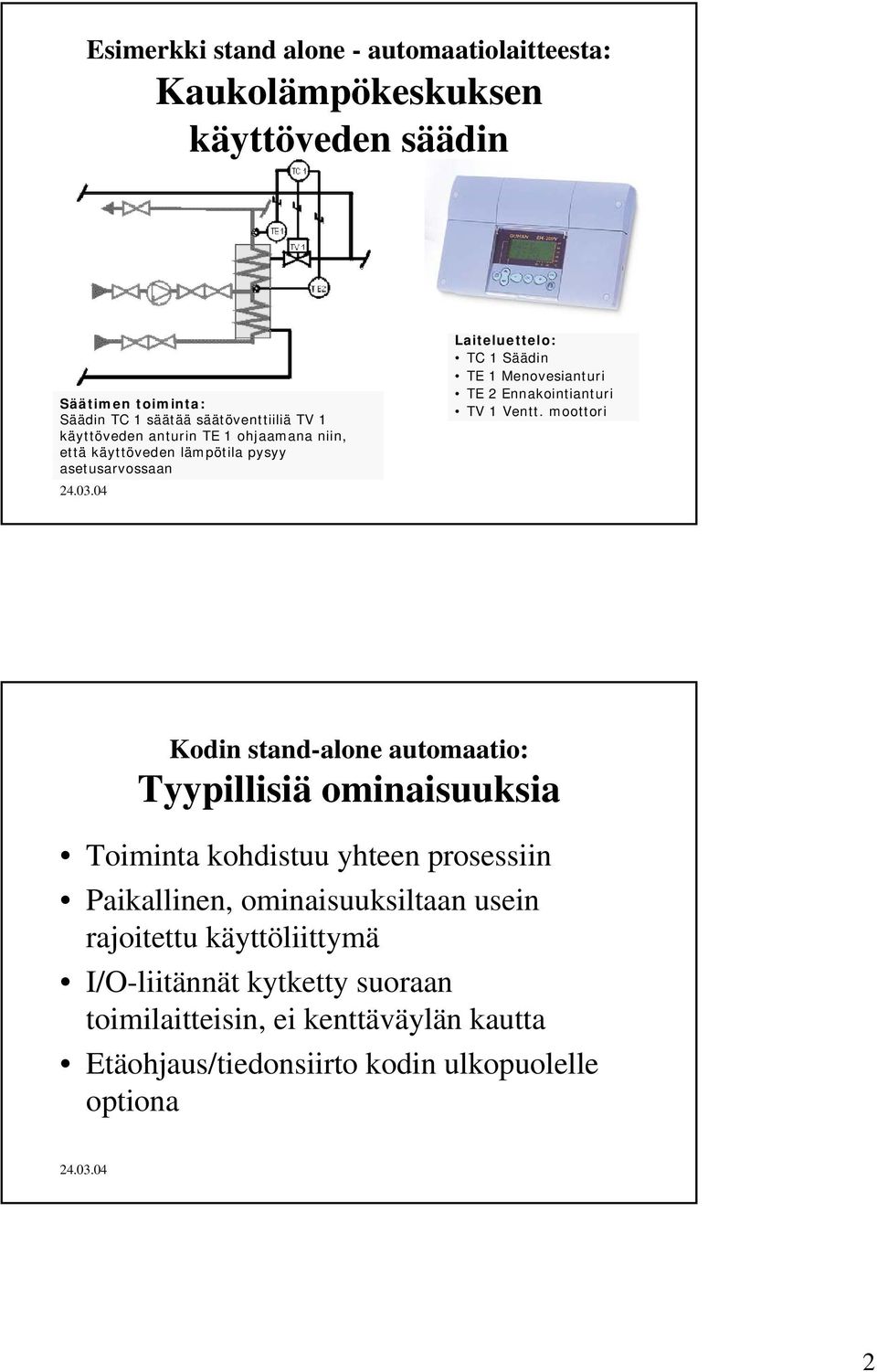

2 Esimerkki stand alone - automaatiolaitteesta: Kaukolämpökeskuksen käyttöveden säädin Säätimen toiminta: Säädin TC 1 säätää säätöventtiiliä TV 1 käyttöveden anturin TE 1 ohjaamana niin, että käyttöveden lämpötila pysyy asetusarvossaan Laiteluettelo: TC 1 Säädin TE 1 Menovesianturi TE 2 Ennakointianturi TV 1 Ventt. moottori Kodin stand-alone automaatio: Tyypillisiä ominaisuuksia Toiminta kohdistuu yhteen prosessiin Paikallinen, ominaisuuksiltaan usein rajoitettu käyttöliittymä I/O-liitännät kytketty suoraan toimilaitteisin, ei kenttäväylän kautta Etäohjaus/tiedonsiirto kodin ulkopuolelle optiona 2

3 Tyypillinen integroitu kotiautomaatiojärjestelmä Toiminnot laiteohjauksia ja hälytystiedon siirtoa Tiedonsiirto GSM-verkon kautta tekstiviesteinä Matkaviestin tai PC käyttöliittymänä Kenttäväylän sijasta usein suora I/O-liitäntä laitteille Integroidut kotiautomaatiojärjestelmät: Tyypillisiä ominaisuuksia Yhteydet kodin ulkopuolelle GSM- tai PSTN-verkon kautta modeemiyhteydellä Paikallinen laitekohtainen käyttöliittymä tai matkaviestin etäkäyttöliittymänä Taloteknisiä laitteita ohjataan suoraan päätelaitteelta, harvemmin kenttäväylän kautta Keskeisimmät toiminnot kohdistuvat usein kodin palo- ja murto- ym. suojaukseen Käyttöliittymä rajoittaa järjestelmän palvelujen tarjontaa 3

4 Esimerkkejä tämän hetken kotiautomaatiosta Suomessa Paikalliset, yksittäiset (stand-alone) automaatiolaitteet, kuten säätimet, kytkinkellot, termostaatit,... Ensto Smart EnstoSmart.pdf Ouman EH-60 EH60.pdf Alfatech hälytysjärjestelmä Nykyisten kotien yleinen automaation taso poikkea huomattavasti skenaarioista ja julkisuudessa esitetyistä älytaloista Etäohjaus matkaviestimestä tai Web-käyttöliittymästä Yleistyvä suuntaus: Kodin automatisointi kotiverkon avulla Nopea verkko kodin tietotekni -sille laitteille Laajakaistainen yhdysväylä Internetiin päätelaitteen kautta Standardi liitäntä yhteen tai useampaan kenttäväylään 4

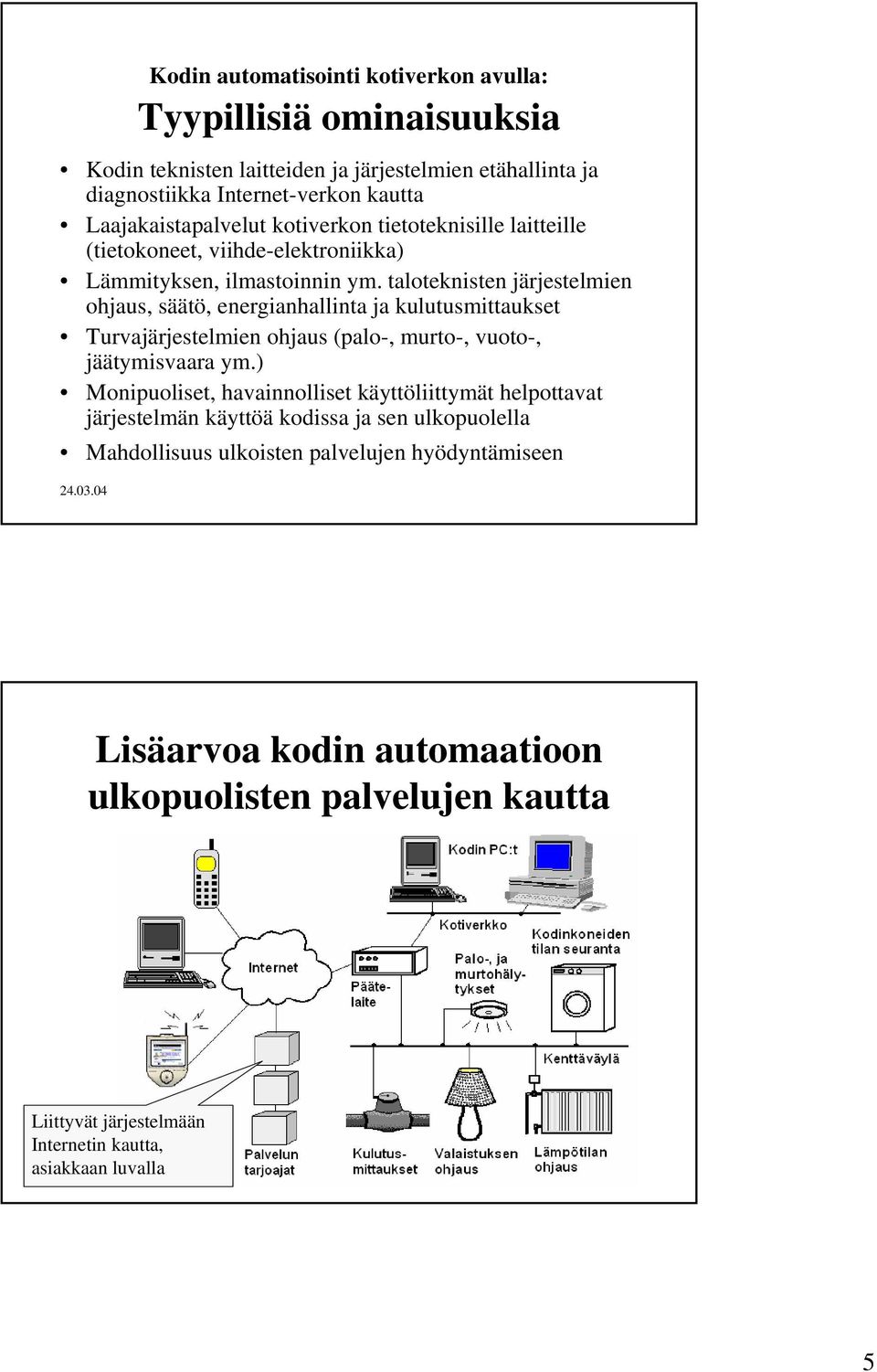

5 Kodin automatisointi kotiverkon avulla: Tyypillisiä ominaisuuksia Kodin teknisten laitteiden ja järjestelmien etähallinta ja diagnostiikka Internet-verkon kautta Laajakaistapalvelut kotiverkon tietoteknisille laitteille (tietokoneet, viihde-elektroniikka) Lämmityksen, ilmastoinnin ym. taloteknisten järjestelmien ohjaus, säätö, energianhallinta ja kulutusmittaukset Turvajärjestelmien ohjaus (palo-, murto-, vuoto-, jäätymisvaara ym.) Monipuoliset, havainnolliset käyttöliittymät helpottavat järjestelmän käyttöä kodissa ja sen ulkopuolella Mahdollisuus ulkoisten palvelujen hyödyntämiseen Lisäarvoa kodin automaatioon ulkopuolisten palvelujen kautta Liittyvät järjestelmään Internetin kautta, asiakkaan luvalla 5

6 Tuotteistetut tietosisältöpalvelut Palvelun tarjoajia: laitevalmistajat, maahantuojat, huoltoyhtiöt, isännöitsijät, energia-, vesi-, sähkölaitokset, vartiointiyritykset, vanhusten palvelukeskukset, tietoliikenneoperaattorit, jne. Asiakkaita: Rakennuksen omistajat, käyttäjät, asukkaat Tuotteistetut tietosisältöpalvelut, palvelun tarjoaja: Sähköenergian toimittaja Sähkön mittaus Kuormituksen ohjaus Erikoistariffit Benchmark-tyyppinen kulutustieto Laitekohtainen kulutusinformaatio Laitekohtainen on/off-indikointi/ohjaus Paikallinen ja talokohtainen vikainformaatio 6

7 Tuotteistetut tietosisältöpalvelut, palvelun tarjoaja: Vartiointiliike Palohälytys Murtohälytys Teknisten järjestelmien hälytys Tiedotus valikoiduista tapahtumista asiakkaalle matkaviestimeen, sähköpostiin Etäohjaus ja -tarkistus; ulko-oven avaus, laitteiden statustiedot, sisälämpötilat, onko ketään kotona, jne. Tuotteistetut tietosisältöpalvelut, palvelun tarjoaja: Vesilaitos, energialaitos Veden kulutuksen mittaus (edut: verkoston vuotokohdat esiin) Kaukolämmön, ym. energian mittaus (edut: verkon kuormitusennuste tarkaksi, säästöt) Vertaillut, analysoidut kulutustiedot asiakkaalle Vikainformaatio poikkeavasta veden tai energian kulutuksesta 7

8 Muita palvelun tarjoajia koteihin Kiinteistönhuoltoliikkeet Kodinkoneiden valmistajat, maahantuojat ja huoltoliikkeet Vanhusten palveluorganisaatiot Kaapelitelevisioyhtiöt Esimerkki: Echonet, japanilainen ratkaisu lähivuosien kotiautomaatiojärjestelmäksi 8

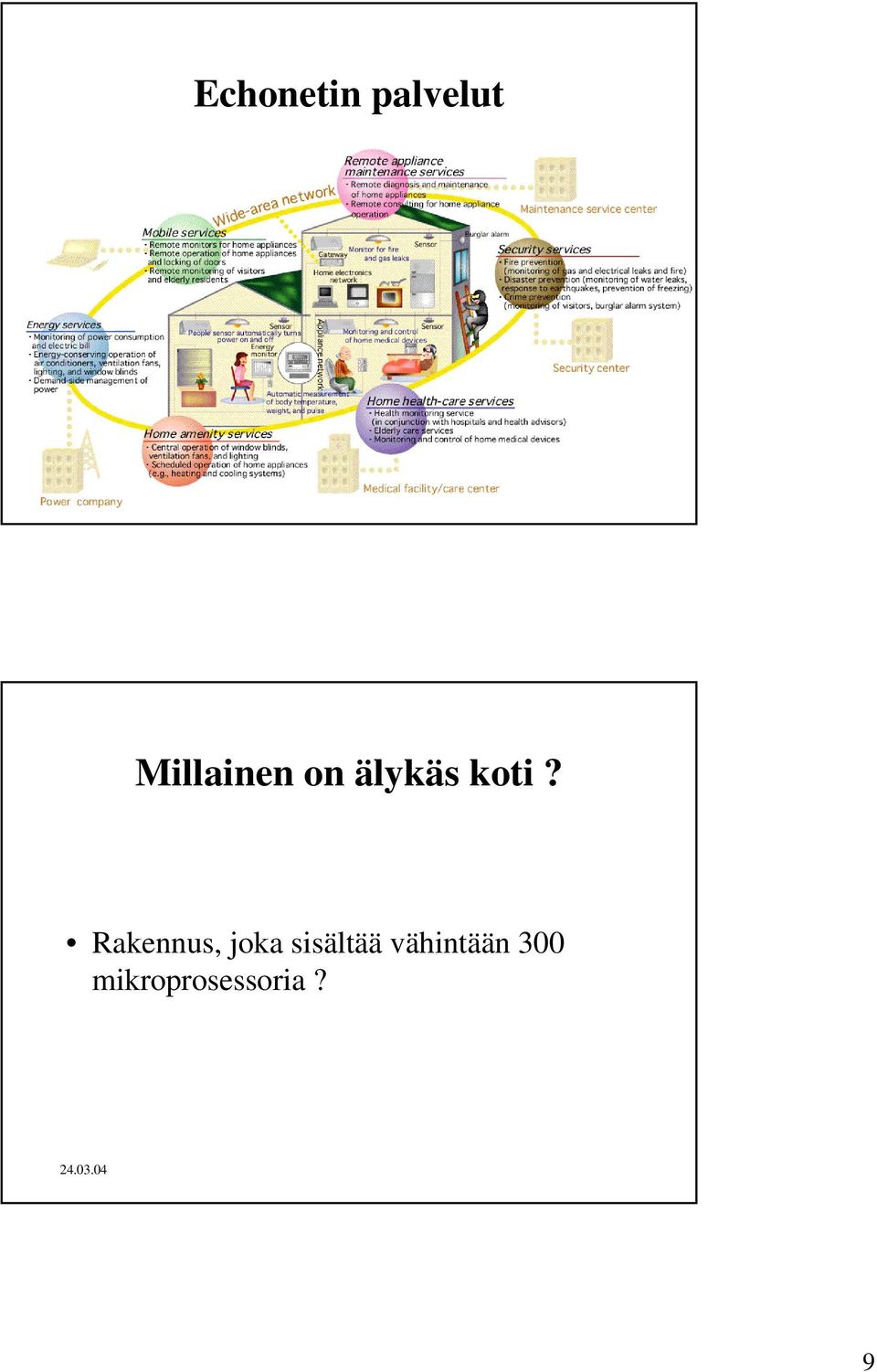

9 Echonetin palvelut Millainen on älykäs koti? Rakennus, joka sisältää vähintään 300 mikroprosessoria? 9

10 Millainen on älykäs koti Smart home is defined as a residence in which the various home automation systems are integrated A smart home is a home equipped with plug-and-use infrastructure, allowing household appliances to become networked and connected to the outside via the Internet Smart home technology is the integration of services and technologies, applied to homes, flats, apartments, houses, and small buildings with the purpose of automating them and obtaining and increase safety & security, comfort, communication, and energy savings Millainen on älykäs koti/rakennus? Tietotekniikkaa hyödyntävä rakennus ja sen infrastruktuuri, joka on rakennuksen omistajan, ylläpitäjän ja käyttäjän kannalta joustava, tehokas, viihtyisä ja turvallinen Näkymättömyys Esteettömyys Ei vaadi käytön opettelua 10

11 Eräs markkinatutkimus älykodin palveluista 45 % haastatelluista olivat todella kiinnostuneita älykodista ja sen tarjoamista palveluista 70 % arvostivat älykodin tuomia turvallisuutta parantavia ominaisuuksia 59 % piti kodin etähallintaa hyvänä piirteenä 65 % oli huolestunut älykodin laitteiden luotettavuudesta ja vikatilanteiden tuomista ongelmista 51 % piti älykodin tekniikkaa liian kompleksisena Kodin automaation nykytaso Älykäs koti Kotiverkon (kenttäväylän) avulla toteutettu automaatiojärjestelmä Älykkään kodin toteuttamiseen tarvittavat edulliset, yhteensopivat tuoteratkaisut sekä asennukseen, käyttöön ja ylläpitoon tarvittavat palvelut puuttuvat Yksittäinen, paikallinen (Standalone) automaatiolaite Integroitu kotiautomaatiojärjestelmä Kotiautomaation realistinen nykytaso, jossa tarjolla kustannuksiltaan kohtuullisia tuotteita ja palveluita 11

12 Kotiverkkojen/kotiautomaation vaatimuksia (1) Helppokäyttöinen Laajakaistayhteys internet-verkkoon kodin tietokoneilta Kodin tietokoneiden, kirjoittimien ym. välinen nopea tiedonsiirto Internet-liitäntä kodin taloteknisille laitteille sekä laitteiden etähallinta verkosta Monipuoliset käyttöliittymäratkaisut: PC, PDA, digi-tv, webpad, matkaviestin, jne. Kotiverkkojen/kotiautomaation vaatimuksia (2) Standardiliitännät yleisimpiin kodin automaatioväyliin Laaja valikoima kotijärjestelmään liitettäviä tuotteita ja lisävarusteita Kustannuksiltaan edullinen perusjärjestelmä Asiakas voi itse liittää uusia tuotteita järjestelmään (plug-and-play) Asiakas voi itse asentaa ja konfiguroida järjestelmän toimintakuntoon 12

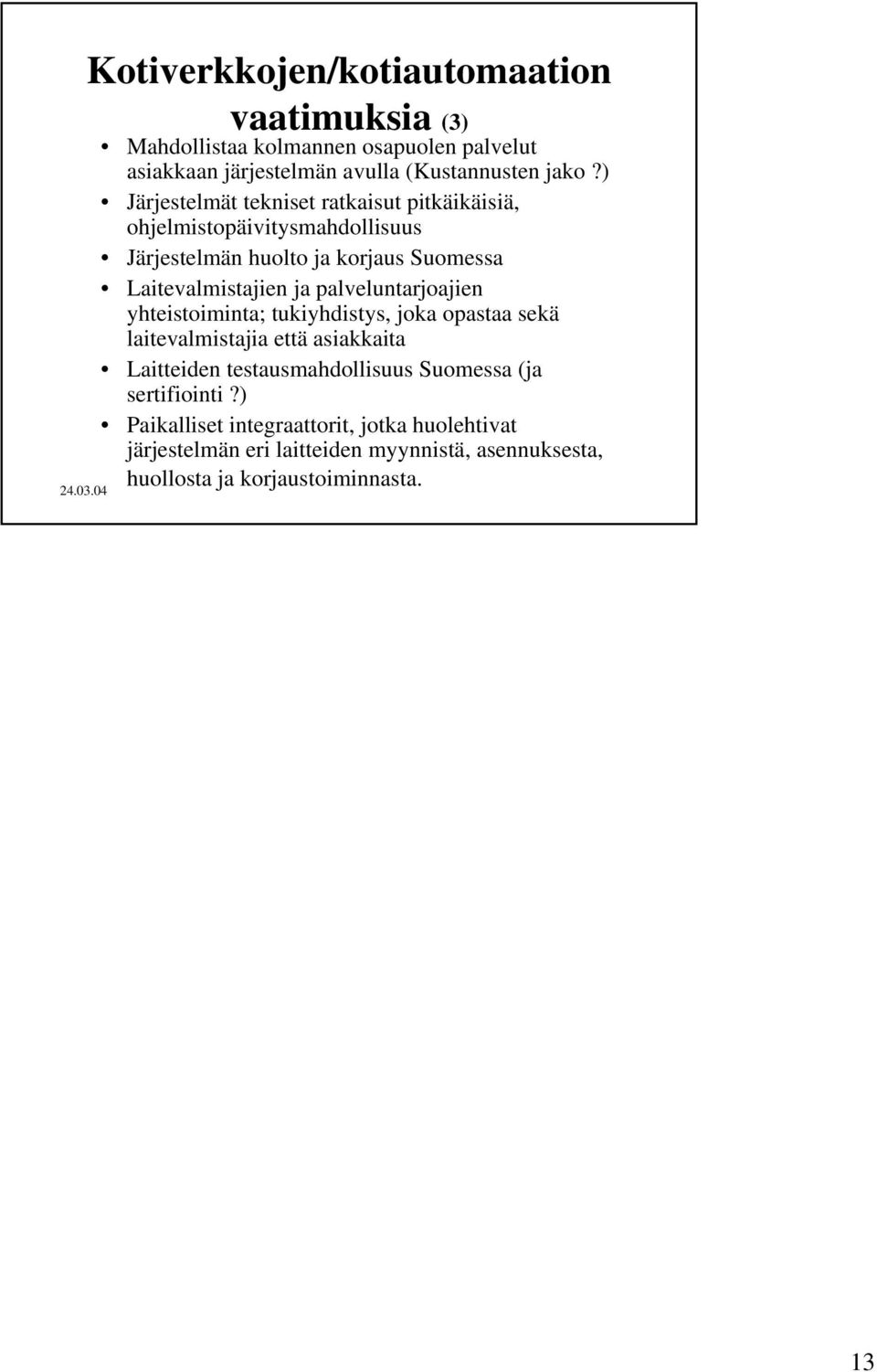

13 Kotiverkkojen/kotiautomaation vaatimuksia (3) Mahdollistaa kolmannen osapuolen palvelut asiakkaan järjestelmän avulla (Kustannusten jako?) Järjestelmät tekniset ratkaisut pitkäikäisiä, ohjelmistopäivitysmahdollisuus Järjestelmän huolto ja korjaus Suomessa Laitevalmistajien ja palveluntarjoajien yhteistoiminta; tukiyhdistys, joka opastaa sekä laitevalmistajia että asiakkaita Laitteiden testausmahdollisuus Suomessa (ja sertifiointi?) Paikalliset integraattorit, jotka huolehtivat järjestelmän eri laitteiden myynnistä, asennuksesta, huollosta ja korjaustoiminnasta. 13
