1 CCTV VIDEOVALVONTA VIDEO / AUDIO-OVIPUHELIMET RIKOSILMOITINLAITTEET 1

2 DynaColor DVR Suomenkielinen käyttöliittymä Dynaguard DG triplex plus DVR (320Gb HDD) Triplex plus: Live, tallennus, toisto ja verkko Monitori ulostulo: VGA, normaali tai S-video CMS- ohjelmistotuki Ohjelmisto GSM- puhelimelle Suomenkielinen käyttöliittymä Kamerakohtainen ohjelmointi ja asetukset Kaukosäädin vakiona Optimoi tehokkaasti halutun tallennusajan Ohjelmoitava lisämonitori liitäntä Web- yhteys etähallintaan ja ohjelmointiin Useita tallennustapoja Tallennuksen siirto CD:lle tai USB-muistille Audio- liitäntä Tallennusnopeus 200 kuvaa sekunnissa Ennen tapahtumaa tallennus USB hiiri liitäntä Korkean resoluution DVR Monipuoliset Verkkoliitäntä mahdollisuudet Hälytysliitännät Helppo asennus Plug and Play CD-RW ja USB 2.0 Triplex- toiminen MPEG-4 DynaGuard tallentimiin voidaan lisätä Sisäisiä kovalevyjä yhteensä 3 kpl. Esim. 3 kpl 500 Gb = 1,5Tb Dynacolorin valmistama 4,8 tai 16 kameran videotallennin vaativiin valvontakohteisiin. Dynacolor tallentimeen voidaan ottaa yhteys myös GSM puhelimella. Tätä ominaisuutta varten on erillinen ohjelmisto. CMS- ohjelmalla saadaan yhtäaikaisia yhteyksiä 64 eri järjestelmään. DVR- laitteessa on tallennetun ajan optimointi, toiminolla voidaan määritellä haluttu tallennusaika esim. 30 päivää jolloin tallennin Optimoi itsensä parhaille mahdollisille asetuksille. Tallentimissa on helppokäyttöinen käyttöliittymä ja se on suomenkielinen. Tallennettu videokuva voidaan kopioida CD-levylle tai USB-muistille, jonka jälkeen tallenne on helppo katsoa normaali tietokoneella. Verkkoliitäntä on vakiona, jolloin etävalvontaa tai kauko-ohjelmointia varten ei tarvita kuin web-selain. Laitteessa on ohjelmoitava lisämonitoriliitäntä sekä videosisääntulot ovat läpikytkettyjä. Erillisiä hälytyksiä varten laitteissa on sisääntulot. Hälytyksen- tai tapahtuman haku on helppoa, ne voidaan etsiä; tapahtuman, kellonajan tai päivän mukaan kamerakohtaisesti. Laitteen käyttö on helppoa omilla selkeillä näppäimillä, langattomalla kauko-ohjaimella tai USB- hiirellä. Vakio kovalevyn koko on 320 Gb. DG-laitteessa on kovalevy valmiiksi asennettu, CD-RW, Kauko-ohjain, suomenkielinen ohje, Lan Ohjelmistot (CMS ja Mobile View) on ladattavissa 2

3 DynaColor DVR OHJELMISTOT INTERNET SELAIN EXPLORER Etäkatselua varten riittää normaali nettiselain Live- ja tallennetun kuvan katselu Tallentimen ohjelmointi SpeedDome kameran ohjaus Tallenteen siirto omalle koneelle CMS HALLINTAOHJELMISTO Usean tallentimen samanaikainen valvonta Graaffinen kohteen valvonta Tallentimen ohjelmointi SpeedDome kameran ohjaus Tallenteen siirto omalle koneelle Ottaa vastaan hälytyksiä IP- ja Megapikseli kameroiden tuki Dynamedia toisto-ohjelma MOBILE VIEW OHJELMISTO Live- ja Tallennetun kuvan katselu GSMpuhelimella. Tallentimen ohjelmointi GSM-puhelimella Speed Dome kameran ohjaus SNAPSHOT toiminto 3

4 DynaColor DVR tarvikkeet D-7313 Ohjainpöytä DVR ja Domekameralle Erillinen ohjainpöytä Speed Dome kameroille. Ohjainpöydällä voidaan myös ohjata Digitaalitallenninta. SpeedDome kameran kaikki ohjelmoinnit onnistuu helposti. Laitteella voidaan ohjata useita kameroita ja niiden hallinta on helppoa JoyStikin eli ohjaus-sauvan sekä selkeän näytön ansiosta. D Ohjain RS-485 liitännällä Ohjain on erinomainen valinta kun halutaan piilottaa tallennin tai kun tallentimelle ei ole tilaa esim. pöydällä. Liitäntä RS-485 väylään Väylän maksimi pituus 1200m Automaattinen ohjelmointi Voi käyttää 16 eri DVR-tallenninta Samat toiminnot kuin DVR-laitteessa D-7323 Kauko-ohjain IR Perus kauko-ohjain kuuluu DG-216 tallentimen varustukseen. Kauko-ohjaimessa kaikki samat toiminnot kuin itse DVR-tallentimessa. 4

5 Kocom DVR Suomenkielinen käyttöliittymä KRS-SD1600 Triplex DVR 16 kameralle (250 Gb HDD) MPEG-4 kuvan pakkaus TRIPLEX- toiminto (toisto,tallennus,verkko) VGA / analoginen monitoriliitäntä Kauko-ohjain vakiona USB 2.0 liitäntä Graaffiset hakutoiminnot Useita tallennustapoja Tallennuksen varmistus verkossa Audio- liitäntä Tallennusnopeus 100 kuvaa sekunnissa Maksimi resoluutio 704x576 Korkean resoluution DVR Etävalvontaa varten ohjelmisto CD:llä Verkkoliitäntä Hälytysliitännät Helppo asennus Plug and Play 16 ja 9 kameralle tarkoitettu edullinen digitaalitallennin. Tallennin voidaan liittää normaaliin valvonta- tai tietokonemonitoriin. Mahdollisia tallennustapoja voi olla; ajastettu, jatkuva, ilmaisin tai kuvaliiketunnistus. Tallenteiden varmistus on mahdollista verkossa. Tapahtuman haku on helppoa ajan, päivän tai tapahtuman perusteella. Graaffinen väripalkki kertoo tapahtumista selkeästi. Erillisiä tunnistimia tai ilmaisimia varten laitteessa on hälytys-sisääntulot sekä ulostulo. Kuvien ja tapahtumien kopiointi USB- muistille on helppoa. Tapahtumia ja kuvia voi kerätä valmiiksi "arkistoon", josta ne voidaan siirtää vaikkapa kerran viikossa USB- muistille. Kocom KRS-SD1600 triplex DVR 16 kameralle. (250 Gb HDD) Vakio kovalevyn koko on 250 Gb. IR-Kauko-ohjain vakiona. Kocom KRS-SD900 triplex DVR 9 kameralle. (250Gb HDD) Tallentimen ominaisuudet ovat samat kuin mallissa KRS- SD1600. Vakio kovalevyn koko on 250 Gb. Suomenkielinen käyttöliittymä KRS-SD1600 ja KRS-SD900 mallit ovat samanlaisia laitteita, vain kamera määrä vaihtuu. Kocom KRS-sarjan tallentimissa on IR-kauko-ohjain vakiovarusteena. KRS-sarjan tallentimet tarvitsevat etäkäyttöä varten erillisen ohjelmiston, joka on CD:llä. 5

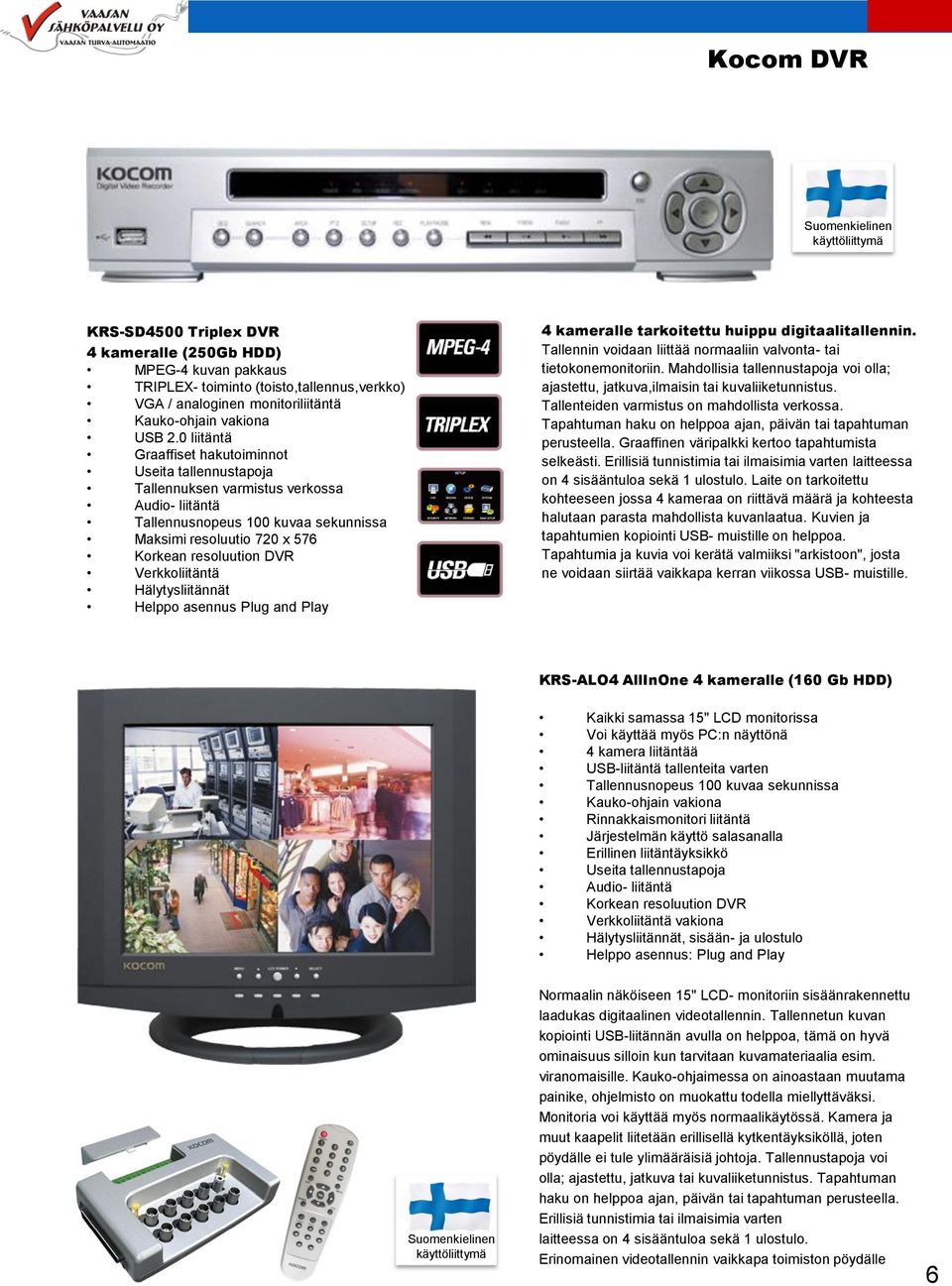

6 Kocom DVR Suomenkielinen käyttöliittymä KRS-SD4500 Triplex DVR 4 kameralle (250Gb HDD) MPEG-4 kuvan pakkaus TRIPLEX- toiminto (toisto,tallennus,verkko) VGA / analoginen monitoriliitäntä Kauko-ohjain vakiona USB 2.0 liitäntä Graaffiset hakutoiminnot Useita tallennustapoja Tallennuksen varmistus verkossa Audio- liitäntä Tallennusnopeus 100 kuvaa sekunnissa Maksimi resoluutio 720 x 576 Korkean resoluution DVR Verkkoliitäntä Hälytysliitännät Helppo asennus Plug and Play 4 kameralle tarkoitettu huippu digitaalitallennin. Tallennin voidaan liittää normaaliin valvonta- tai tietokonemonitoriin. Mahdollisia tallennustapoja voi olla; ajastettu, jatkuva,ilmaisin tai kuvaliiketunnistus. Tallenteiden varmistus on mahdollista verkossa. Tapahtuman haku on helppoa ajan, päivän tai tapahtuman perusteella. Graaffinen väripalkki kertoo tapahtumista selkeästi. Erillisiä tunnistimia tai ilmaisimia varten laitteessa on 4 sisääntuloa sekä 1 ulostulo. Laite on tarkoitettu kohteeseen jossa 4 kameraa on riittävä määrä ja kohteesta halutaan parasta mahdollista kuvanlaatua. Kuvien ja tapahtumien kopiointi USB- muistille on helppoa. Tapahtumia ja kuvia voi kerätä valmiiksi "arkistoon", josta ne voidaan siirtää vaikkapa kerran viikossa USB- muistille. KRS-ALO4 AllInOne 4 kameralle (160 Gb HDD) Kaikki samassa 15" LCD monitorissa Voi käyttää myös PC:n näyttönä 4 kamera liitäntää USB-liitäntä tallenteita varten Tallennusnopeus 100 kuvaa sekunnissa Kauko-ohjain vakiona Rinnakkaismonitori liitäntä Järjestelmän käyttö salasanalla Erillinen liitäntäyksikkö Useita tallennustapoja Audio- liitäntä Korkean resoluution DVR Verkkoliitäntä vakiona Hälytysliitännät, sisään- ja ulostulo Helppo asennus: Plug and Play Suomenkielinen käyttöliittymä Normaalin näköiseen 15" LCD- monitoriin sisäänrakennettu laadukas digitaalinen videotallennin. Tallennetun kuvan kopiointi USB-liitännän avulla on helppoa, tämä on hyvä ominaisuus silloin kun tarvitaan kuvamateriaalia esim. viranomaisille. Kauko-ohjaimessa on ainoastaan muutama painike, ohjelmisto on muokattu todella miellyttäväksi. Monitoria voi käyttää myös normaalikäytössä. Kamera ja muut kaapelit liitetään erillisellä kytkentäyksiköllä, joten pöydälle ei tule ylimääräisiä johtoja. Tallennustapoja voi olla; ajastettu, jatkuva tai kuvaliiketunnistus. Tapahtuman haku on helppoa ajan, päivän tai tapahtuman perusteella. Erillisiä tunnistimia tai ilmaisimia varten laitteessa on 4 sisääntuloa sekä 1 ulostulo. Erinomainen videotallennin vaikkapa toimiston pöydälle 6

7 Kocom TFT- videonäytöt NETTOHINNAT ALV 0% KMC-19B TFT 19 näyttö Näytön koko: mm X mm Kirkkaus : 300 cd /m2 Kontrasti: 700 : 1 Pikselin koko: 0.294mm X 0.294mm Resoluutio SXGA : 1280 X 75Hz Vasteaika: Tf=6msec, Tr=2msec Katselukulma: 140 / 140 Tarkkuus 500 TV-juovaa Liitännät: VGA, S-Video, RGB, BNC Käyttöjännite 230 VAC Videovalvontajärjestelmän tärkeä osa on hyvälaatuinen näyttö. Riittävän tarkka kuva ja nopea vasteaika takaavat, että toistettava videokuva on luonnollisen näköinen ja tarkka. Perus monitorit ovat kooltaan 17 tai 19. Kocomin TFT- monitori on ammattilaisen valinta. KMC 17-B TFT 17 näyttö Näytön koko: mm X mm Kirkkaus: 250 cd /m2 Kontrasti: 600 : 1 Pikselin koko: 0.264mm X 0.264mm Resoluutio SXGA: 1280 X 75Hz Vasteaika: Tf=6msec, Tr=2msec Katselukulma: 140 / 140 Tarkkuus 500 TV-juovaa Liitännät: VGA, S-Video, RGB, BNC Käyttöjännite 230 VAC Videovalvontajärjestelmän tärkeä osa on hyvälaatuinen näyttö. Riittävän tarkka kuva ja nopea vasteaika takaavat, että toistettava videokuva on luonnollisen näköinen ja tarkka. Perus monitorit ovat kooltaan 17 tai 19. Kocomin TFT- monitori on ammattilaisen valinta. Kocom TFT-monitorin jalka sopii työpöydälle tai seinäasennukseen 7

8 Valvontamonitorit (perinteiset) PMC14HE Värimonitori 14 Normaali Resoluutio 14" värimonitori 450 TV-juovaa 349 x 330 x 370 mm FH7415HR Värimonitori 15 Korkea Resoluutio 15" värimonitori 800 TV-juovaa audio 368 x 361 x 376 mm FH7421AT Värimonitori 21 Normaali Resoluutio 21" värimonitori 500 TV-juovaa audio 492 x 474 x 482 mm EN220 Huoltomonitori sarja 5,6 TFT Huoltomonitori sarja sisältää akun, suojalaukun, kaapelit. 8

9 DynaColor MINI SpeedDome- kamerat DH500 / DH600 MINI Speed Dome Yö-/Päivä värikamera MINI Speed Dome on pienikokoinen ja huomaamaton. Kamerassa on 12 x Optinen ja 10 x Digitaalinen Zoom optiikka. Koostaan huolimatta kamerassa on kaikki suuren mallin ominaisuudet ja jopa enemmänkin. Silloin kun halutaan hienostunutta valvontaa huomaamattomasti on MINI Speed Dome hyvä valinta. Kameran kotelo vaihtoehdot ovat vandaalin kestäviä. MINI Speed Domessa on mahdollista ajastaa esiasetukset ja automaattiset kierrokset. Kameraan voidaan ohjelmoida valmiita muistipaikkoja esim. hälytyksiä varten. Kameraa voidaan ohjata ohjainpöydällä tai Internetin avulla DVR- videotallentimella. Ohjelmointi on helppoa koska kameran asetukset näkyvät monitorin ruudulla. Soveltuu erinomaisesti valvomaan piha-alueita tai vastaavia suuria alueita. Ulkoasennusta varten käytetään mallia DH600, joka on säänsuojattu ja IP66 luokiteltu. DH500 Sisämalli Ominaisuudet: 1/4" Sony Super HAD CCD Erottelukyky 470 TV juovaa 4 ~48.0mm F1,6 Zoomattava optiikka 12 x Optinen Zoom 10 x Digitaalinen Yö-/Päivä toiminto Ajastettu toiminto Max. 300 /sec nopeus 8 Hälytys sisäätuloa 1 Hälytys ulostulo 256 ohjelmoitavaa muistipaikkaa Ohjelmoitava vartijakierros IP65 sääluokitus DH600 DH500: DC12V / AC24V 14W Käyttölämpötila DH500: 0º - 40º C DH600: AC24 52W lämmittimellä Käyttölämpötila DH600: -30º - +45º C DH600 Ulkomalli Ohjainpöytä D7313 Erillinen ohjainpöytä Speed Dome kameralle. Ohjainpöydällä voidaan myös ohjata Digitaalitallenninta. SpeedDome kameran kaikki ohjelmoinnit onnistuu helposti. Laitteella voidaan ohjata useita kameroita ja niiden hallinta on helppoa JoyStikin eli ohjaus-sauvan sekä selkeän näytön ansiosta. 9

10 DynaColor 35x SpeedDome- kamerat DH701 / DH801 35x Speed Dome Yö-/Päivä Värikamera (Sisä- ja Ulkomallit) Speed Dome kameran 35x Optinen zoom mahdollistaa laajan ja tarkan valvontakuvan suurelta valvonta-alueelta. Yö-/Päivä toiminta on erinomainen pimeässä ja hämärässä kuvattaessa. Pimeässä valvontakuva vaihtuu mustavalkotilaan, jolloin tarkkuus on huippuluokkaa. Speed Domessa on mahdollista ajastaa esiasetukset ja automaattiset vartijakierrokset. Kameraan voidaan ohjelmoida valmiita muistipaikkoja esim. hälytyksiä varten. Kameraa voidaan ohjata ohjainpöydällä tai Internetin avulla DVR- videotallentimella. Ohjelmointi on helppoa koska kameran asetukset näkyvät monitorin ruudulla. Soveltuu erinomaisesti valvomaan piha-alueita tai vastaavia suuria alueita. DH701 Sisämalli Ominaisuudet: 1/4" Sony Super HAD CCD Erottelukyky 540 TV juovaa 3,4 ~119mm F1,6 Zoomattava optiikka 35 x Optinen Zoom Herkkyys 0,05 Luksia Päivä ja 0,01 Luksia Yö Yö-/Päivä toiminto Ajastettu toiminto 8 maskattavaa ikkunaa Max. 300 /sec nopeus 8 Hälytys sisäätuloa 1 Hälytys ulostulo 256 ohjelmoitavaa muistipaikkaa Ohjelmoitava vartijakierros IP65 sääluokitus DH801 DH701: DC12V / AC24V 20W DH801: AC24V 60W lämmittimellä Käyttölämpötila DH701: 0º - 40º C Käyttölämpötila DH801: -45º - +45º C DH801 Ulkomalli Ohjainpöytä D7313 Erillinen ohjainpöytä Speed Dome kameralle. Ohjainpöydällä voidaan myös ohjata Digitaalitallenninta. SpeedDome kameran kaikki ohjelmoinnit onnistuu helposti. Laitteella voidaan ohjata useita kameroita ja niiden hallinta on helppoa JoyStikin eli ohjaus-sauvan sekä selkeän näytön ansiosta. 10

11 IR-valaistut Yö-/Päivä värikamerat KCC-IRV99 Yö/päivä, IR-Led Varifocal AITO yö- / päiväkamera. Päivällä kuva on Väreissä ja hämärässä kamera valitsee Mustavalkotilan käyttöönsä sekä sytyttää automaattisesti infrapunavalot. Valoteho riittää 35 metrin alueelle. Optiikkana on säädettävä 4-9 mm Vari Focal linssi. Linssin säätö onnistuu purkamatta kameraa. Erinomainen valinta todella vaativiin valvontaolosuhteisiin. 1/3" Sony Super HAD CCD 480TV päivätilassa & 600TV Yötilassa Herkkyys 1.0 / 0,005 Luksia CDS Automaattiset Infrapunavalot (LED) 75 Infrapuna Lediä (valaisee 35m) 4~ 9mm F1.6 VariFocal optiikka Välkkymisen esto Taustavalon kompensointi Kirkkauden säätö Tuuletettu Vedenpitävä DC12V (Max. 2.9W, 13W IR LED päällä) I R-kameroiden kanssa suositellaan käyttämään reguloitua verkkolaitetta. KCC-IRV24 Yö/päivä, IR-Led Varifocal AITO yö- / päiväkamera. Päivällä kuva on Väreissä ja hämärässä kamera valitsee Mustavalkotilan käyttöönsä sekä sytyttää automaattisesti infrapunavalot. Valoteho riittää 20 metrin alueelle. Optiikkana on säädettävä 4-9 mm Vari Focal linssi. Linssin säätö onnistuu purkamatta kameraa. Erinomainen valinta todella vaativiin valvontaolosuhteisiin. 1/3" Sony Super HAD CCD 480TV päivätilassa & 520TV Yötilassa Herkkyys 1.0 / 0,002 Luksia CDS Automaattiset Infrapunavalot (LED) 24 Infrapuna Lediä (valaisee 20m) 4~ 9mm F1.6 VariFocal optiikka Välkkymisen esto Taustavalon kompensointi Kirkkauden säätö Tuuletettu Vedenpitävä DC12V±2V (Max. 2.9W, 13W IR LED päällä) I R-kameroiden kanssa suositellaan käyttämään reguloitua verkkolaitetta. 11

12 IR-valaistut Yö-/Päivä värikamerat KCC-IRD75 KAKSOIS Yö/Päivä, IR-Led AITO yö- / päiväkamera. Päivällä kuva on Väreissä jolloin käytetään värikameraa ja hämärässä kamera valitsee Mustavalkokameran käyttöönsä sekä sytyttää automaattisesti infrapunavalot. Valoteho riittää 35 metrin alueelle. Erinomainen valinta todella vaativiin valvontaolosuhteisiin. 1/3" Sony Super HAD CCD 480TV päivätilassa & 600TV Yötilassa Herkkyys 1.0 / 0,005 Luksia CDS Automaattiset Infrapunavalot (LED) 75 Infrapuna Lediä Pimeänäkö 35 m Välkkymisen esto Taustavalon kompensointi Kirkkauden säätö Tuuletettu Vedenpitävä DC12V (Max. 2.9W, 13W IR LED päällä) I R-kameroiden kanssa suositellaan käyttämään reguloitua verkkolaitetta. 12

13 IR-valaistut Yö-/Päivä värikamerat KCC-IRVP400V AITO Yö/Päivä, VariFocal, Sabotaasisuojattu, IR-Led Sabotaasin kestävä Dome kamera soveltuu kohteisiin, joissa on suuri ilkivallan mahdollisuus. Vähäinen valontarve mahdollistaa asennuksen hämäräänkin paikkaan esim. ravintolat tai parkkihallit. Kameran sisällä olevat IR-valot syttyvät automaattisesti kun on hämärää. Kamera on tarkoitettu sisä- tai ulkokäyttöön. Asennus voi tapahtua kattoon tai seinälle. Kameran optiikan säädöt tapahtuvat avaamatta kameraa, erillisellä työkalulla ulkopuolelta. Tämä ominaisuus on erinomainen ulkoasennuksessa, kamerassa ei tapahdu huurtumista. 1/3" Sony Super Had Erottelukyky 500 TV- juovaa HERKKYYS 0,1 luksia 0 luksia IR-päällä VarioFocal linssi 4-9mm IP 65 luokitus Tukeva metallirakenne Pimeänäkö 20 metriä Optiikan säätö ulkoisesti Mahtavat suuntaus mahdollisuudet I R-kameroiden kanssa suositellaan käyttämään reguloitua verkkolaitetta esim. 12VDC 1,5A Malli KCC-IRVP300V 400 TV-juovaa KCC-IRVP400F AITO Yö/Päivä, Kiinteä optiikka, Sabotaasisuojattu, IR-Led Sabotaasin kestävä Dome kamera soveltuu kohteisiin, joissa on suuri ilkivallan mahdollisuus. Vähäinen valontarve mahdollistaa asennuksen hämäräänkin paikkaan esim. ravintolat tai parkkihallit. Kameran sisällä olevat IR-valot syttyvät automaattisesti kun on hämärää. Kamera on tarkoitettu sisä- tai ulkokäyttöön. Asennus voi tapahtua kattoon tai seinälle. 1 /3" Sony Super Had Erottelukyky 500 TV- juovaa HERKKYYS 0,1 luksia 0 luksia IR-päällä Linssi 6 mm IP 65 luokitus Tukeva metallirakenne Pimeänäkö 20 metriä Mahtavat suuntaus mahdollisuudet IR-kameroiden kanssa suositellaan käyttämään reguloitua verkkolaitetta esim. 12VDC 1,5A Malli KCC-IRVP300F 400 TV-juovaa 13

14 RUNKOKAMERAT KCC-D51 AITO Yö-/Päivä Dynaaminen Värikamera 1/3" SONY Super HAD CCD Erottelukyky 540 TV- juovaa Digitaalinen signaalin prosessointi Digitaalinen kohinanpoisto Herkkyys: 0,002 luksia F1,2 Erinomainen taustavalon korjaus Käyttöjännite 12 VDC/24VAC 130 ma Saatavana myös 230VAC Suositellaan käyttämään reguloitua virtalähdettä Mitat: 54W x 52H x 100D mm. Korkean resoluution Yö-Päiväkamera elektronisella suotimella. Erittäin hyvä kamera hämäriin ja vaikeisiin olosuhteisiin. Ulkoasennus vaatii sääsuojakotelon. KCC-41 Dynaaminen Värikamera 1/3" SONY Super EX VIEW HAD CCD Erottelukyky 500 TV- juovaa Digitaalinen signaalin prosessointi Herkkyys: 0,3 luksia F1,2 Erinomainen taustavalon korjaus Käyttöjännite 12 VDC, 130 ma Tilaamalla saatavissa 24 VAC malli Mitat: 54W x 49H x 95D mm. Valmiissa kamerapaketissa on 3,5-8mm VarioFocal optiikka, seinäasennusteline sekä verkkolaite. Soveltuu erinomaisesti kohteisiin, joissa on normaali valaistus. Ulkoasennusta kamera tarvitsee sääsuojakotelon. VALMIS PAKETTI SISÄLTÄÄ: Optiikka VariFocal 3,5 8mm Kamerajalka SISÄ-malli Verkkolaite 230/12VDC 14

15 Mini-Dome (sisä) Värikamerat KCC-VP400 S ja KCC-VP400VFA49 AITO Yö/Päivä Värikamera 1/3" SONY Super HAD CCD Erottelukyky 500 TV- juovaa Digitaalinen signaalin prosessointi Herkkyys: 0,002 luksia F1,2 Linssi 4,3mm (vaihdettava) Mallissa VFA 4-9mm VariFocal Erinomainen taustavalon korjaus Käyttöjännite 12 VDC, 130 ma Tilaamalla saatavissa 24 VAC malli Erinomainen sisäkäyttöön tarkoitettu Dome kamera. Vähäinen valontarve mahdollistaa asennuksen vaativampaan paikkaan. Siisti ja matala malli. KCC-D500HO Yö-/Päivä Värikamera (Dynaminen) 1/3" Sony Super Had Erottelukyky 540 TV- juovaa HERKKYYS 0,002 luksia F1.2 Yö-/Päivätoiminto VarioFocal linssi 4-9mm Valittavissa myös ja 9-22mm IP 65 luokitus Tukeva metallirakenne Tummennettu kupu Mahtavat suuntaus mahdollisuudet Iskunkestävä rakenne Käyttöjännite 12VDC/24VAC Sabotaasin kestävä Dome kamera soveltuu kohteisiin, joissa on suuri ilkivallan mahdollisuus. Vähäinen valontarve mahdollistaa asennuksen hämäräänkin paikkaan esim. ravintolat tai parkkihallit. Kamera on tarkoitettu sisä- tai ulkokäyttöön. Asennus voi tapahtua kattoon tai seinälle. Kameran optiikan säädöt tapahtuvat kamerasta, kotelo avataan erikoisavaimella. Kamerassa on ns. 3 akselin jalka joka mahdollistaa kameran monipuolisen suuntauksen. kameran kupu on tummaa iskunkestävää materiaalia. KCC-D400 Värikamera 1/3" Panasonic CCD Erottelukyky 480 TV- juovaa Audio- liitäntä Linssi 3,6mm (vaihdettava) Herkkyys: 0,3 luksia Erinomainen taustavalon korjaus Ohjelmointi Dippi- kytkimillä Käyttöjännite 12 VDC/24AC 160mA Peruskäyttöön tarkoitettu sisä Dome kamera. 15

16 Mini värikamerat KCC-DP41 Yö-/Päivä Värikamera 1/3" Sony Super Had Erottelukyky 480 TV- juovaa HERKKYYS 0,5 luksia DSP kuvanparannus Vesitiivis Korroosion kestävä runko Automaattinen GainControl ja valkotasapainon säätö toiminto Käyttöjännite 12 VDC, 160 ma KCC-VB41 Värikamera 1/3" Sony Super Had Optiikka 4-9mm VariFocal Erottelukyky 480 TV- juovaa HERKKYYS 0,5 luksia DSP kuvanparannus Automaattinen GainControl ja valkotasapainon säätö toiminto Käyttöjännite 12 VDC, 200 ma KCC-21CH Värikamera 1/3" Sharp Super DSP CCD VäriKamera PIENIKOKOINEN 21 mm halkaisia 3,6 mm optiikka vakiona Erottelukyky 480 TV- juovaa HERKKYYS 0,5 luksia F2.0 Roiskevesitiivis Korroosion kestävä runko Automaattinen GainControl ja valkotasapainon säätö toiminto Kaapeli venymätön ja vedenkestävä Käyttöjännite 12 VDC, 100 ma KCC-421 / KCC-P421 Värikamera 1/3" CCD VäriKamera KCC-P421 NEULANSILMÄ (Pinhole) 3,7 mm optiikka Erottelukyky 380 TV- juovaa HERKKYYS 1 luksia F1.2 Audio- liitäntä Automaattinen GainControl ja valkotasapainon säätö toiminto Hyvä taustavalon kompensointi Käyttöjännite 12 VDC, 130 ma Erittäin pienikokoinen KCC-1000W Yö-/Päivä Värikamera 1/3" Sharp CCD VäriKamera Erottelukyky 380 TV- juovaa HERKKYYS 0,0001 luksia (Ir-valolla) Vesitiivis Korroosion kestävä runko Automaattinen GainControl ja valkotasapainon säätö toiminto Kaapeli venymätön ja vedenkestävä Käyttöjännite 12 VDC, 110 ma KCB-1000W Musta-valkokamera 1/3" Sony CCD Mustavalko Kamera Erottelukyky 400 TV- juovaa HERKKYYS 0,05 luksia (Ir-valolla) Vesitiivis Korroosion kestävä runko Automaattinen GainControl Kaapeli venymätön ja vedenkestävä Käyttöjännite 12 VDC, 190 ma Siisti muotoilu 16

17 2,4 Langattomat tuotteet RX-TX BNC- Lähetin/Vastaanotin Soveltuu kaikille CCTV kameroille Vastaanotin 4:lle lähettimelle Käytössä 1 kanava kerrallaan Video- ja Audioulostulo 12VDC KCC-W41 Langaton Värikamera Yö-Päivä 1/3 Sony Super Had CCD Yö-Päivätoiminto 500 TV-juovaa Herkkyys 0,05 Luksia 12VDC KCC-WIR10 Langaton Värikamera IR-Valoilla 1/3 Sony Super Had CCD Yö-Päivätoiminto 380 TV-juovaa Herkkyys 0,01 Luksia (mustavalko) Yönäkö 5 m Säänkestävä 12VDC RX-2400 Vastaanotin Vastaanotin 4:lle kameralle Käytössä 1 kanava kerrallaan Video- ja Audio ulostulot Irroitettava antenni 2,4Ghz 17

18 OPTIIKAT YÖ/PÄIVÄ (IR-korjatut) 1/3" Aspherical Yö/Päivä Optiikka 3-8mm Varifocal Yö/Päivä (IR-korjattu) 3-8mm optiikka (2,7x) Aspherical hiottu valovoimainen ED-lasi Kuvakulma ~ F= 0,95 Optiikassa säätöasteikko Auto DC-iris CS-kierre (Standardi) Mitat mm Paino 64g 1/3" Yö/Päivä Optiikka 5-55mm Varifocal Yö/Päivä (IR-korjattu) 5-55mm optiikka (11 x) Valovoimainen ED-lasi Kuvakulma 53.1x40.0 ~4.8x3.6 F= 0,95 Optiikassa säätöasteikko Auto DC-iris CS-kierre (Standardi) Mitat 48x42x64mm Paino 93g Kuvattu 3 mm optiikalla Kuvattu 8 mm optiikalla Kuvattu 50 mm optiikalla

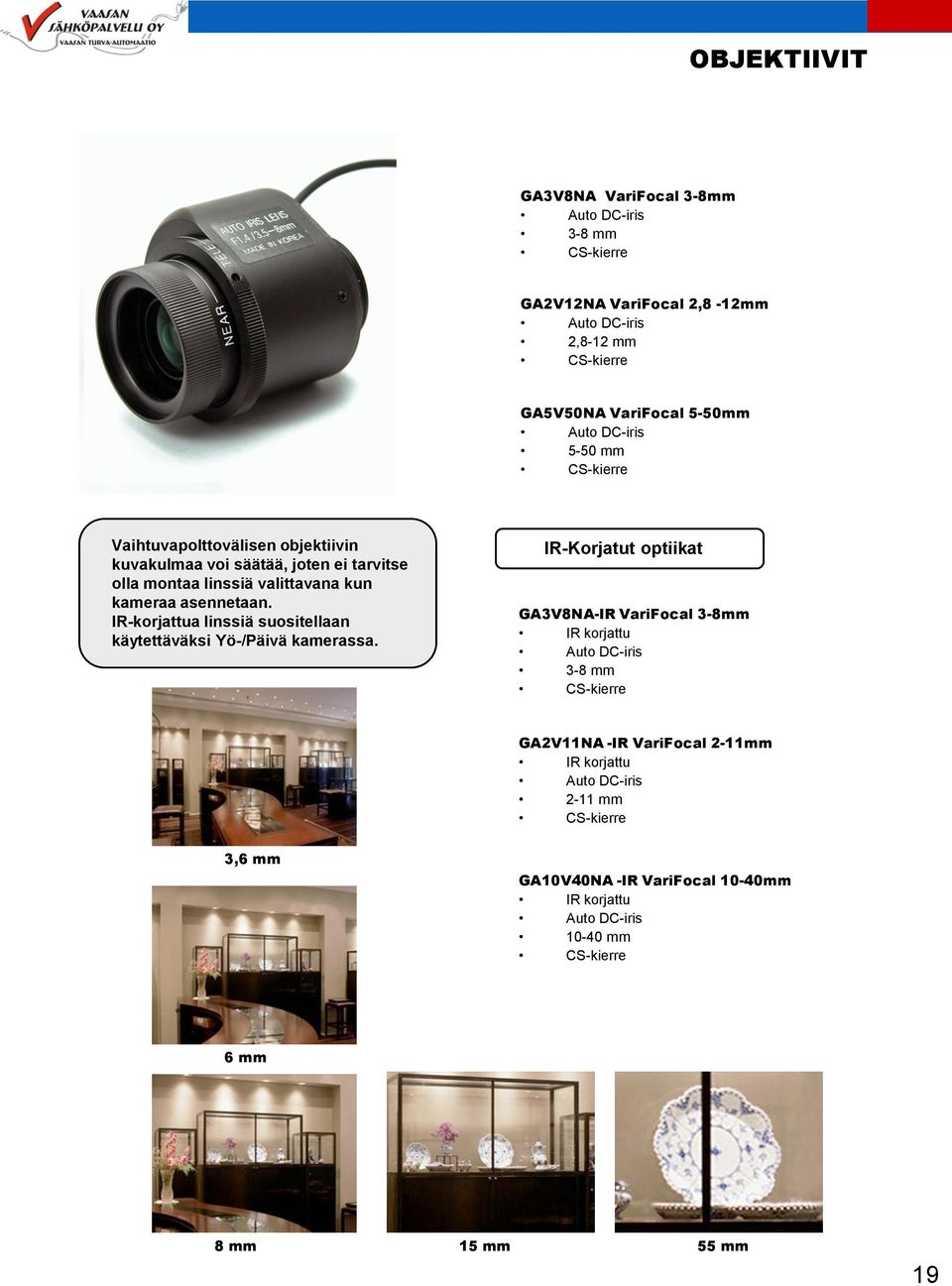

19 OBJEKTIIVIT GA3V8NA VariFocal 3-8mm Auto DC-iris 3-8 mm CS-kierre GA2V12NA VariFocal 2,8-12mm Auto DC-iris 2,8-12 mm CS-kierre GA5V50NA VariFocal 5-50mm Auto DC-iris 5-50 mm CS-kierre Vaihtuvapolttovälisen objektiivin kuvakulmaa voi säätää, joten ei tarvitse olla montaa linssiä valittavana kun kameraa asennetaan. IR-korjattua linssiä suositellaan käytettäväksi Yö-/Päivä kamerassa. IR-Korjatut optiikat GA3V8NA-IR VariFocal 3-8mm IR korjattu Auto DC-iris 3-8 mm CS-kierre GA2V11NA -IR VariFocal 2-11mm IR korjattu Auto DC-iris 2-11 mm CS-kierre 3,6 mm GA10V40NA -IR VariFocal 10-40mm IR korjattu Auto DC-iris mm CS-kierre 6 mm 8 mm 15 mm 55 mm 19

20 SÄÄSUOJAKOTELOT JA JALAT KBR-102 KAMERAN SISÄJALKA Materiaali Alumiinia Max kuorma 2.5Kg Paino 360g Mitat 68(W) 150(L)mm KBR-103 KAMERAN SISÄJALKA Materiaali Alumiinia Max kuorma 2.5Kg Paino 360g Mitat 90(W) 180(L) KBR-101 KAMERAN SISÄJALKA Materiaali Alumiinia Max kuorma 2.5Kg Paino 360g Mitat 68(W) 145(L)mm EU3512-3X SÄÄSUOJAKOTELO 230 VAC Sisältää seinäjalan IP67 Mitat 230mm L x 73mm W x 76mm H Avataan sivulle saranoilla SÄÄSUOJAKOTELO 230 VAC Sisältää seinäjalan (kaapelit jalan sisällä) IP67 Mitat 320mm L x 110mm W x 90mm H Avataan sivulle saranoilla SÄÄSUOJAKOTELO 12VDC/24VAC Sisältää seinäjalan (kaapelit jalan sisällä) Virrankulutus 12DC = 600mA Virrankulutus 24AC = 400mA IP67 Mitat 320mm L x 110mm W x 90mm H Avataan sivulle saranoilla 20

21 SABOTAASIKOTELOT JA TARVIKKEET mm TPSC Sabotaasikotelo kattokiinnitys Materiaali 1,5 mm terästä Avaimella lukittava Asennus :kattokiinnitys Mitat 354 x 178 x 155mm KBR-224 Teleskooppijalka sisäkameralle Keskeltä säädettävä jalka kattoasennukseen Pituus mm Kaapelireitti putken sisällä Metallia BNC-kuorintapihdit RG-59 /58 BNC-liitin 59 ja 58 kaapeliin Tukevarakenne RG-kaapelin kuorintatyökalu Kuorii kaapelin oikeilla mitoilla liittimelle. Helppo käyttää 21

22 TARVIKKEET Quad Värikuvajakaja (nelikko) Kuvanjakaja 4 tai 8 kameralle. 8 kameran jakajassa kuvat näkyvät 2:lla sivulla. Kamerakaapeli RG59BU/2S Kamera asennuksiin soveltuva Coaksiaalikaapeli, jossa mukana jännitteensyöttä kaapelipari 2 x 0,75. Toimitetaan 200m rullalla. BNC-liitin RG-59 kaapelille Liitin soveltuu normaalille RG-59 koaksiaalikaapelille. Liitin tarvitsee puristustyökalun. SCART-Adapteri Voidaan liittää videotallennin tai kamera esim. normaali television SCART-liittimeen. Adapterissa on video ja Audio sisääntulot RCA- liittimillä. EUT-PB1 Passiivinen parikaapelilähetin / Vastaanotin Sama laite toimii lähettimenä sekä vastaanottimena Passiivinen joten ei tarvitse jännitettä. Siirtomatka 400 m. GLI-1 Videosignaalin Maakiertoerotin Pienikokoinen 84 x 28 x 21 mm. Passiivinen, ei tarvitse jännitettä. Kaapeleissa BNC naaras ja uros Liitetään videokaapeliin BNC-BNC Valmiskaapeli Teemme valmiskaapeleita tarpeen mukaan. Vakiokaapeleiden pituudet 1, 2 ja 5 m. B-Liitin Puristettava Puristettava liitin kaapelinkytkentään. Pakkauksessa 1000 kpl. 22

23 VERKKOLAITTEET Keskitetty verkkolaite 9 / 16 kameralle 9 kameran liitäntä Jokaiselle kameralle oma sulake Merkkivalo kamerakohtaiselle jännitteelle Kamerakohtainen ylijännitesuoja Jännite 6,12 tai 24 VDC valittavissa Jännite 24 VAC 16 kameralle Kokonaiskuormitus 4A jatkuva Verkkolaite REGULOITU 12VDC / 1,5A Suositeltava käytettäväksi IR-LED valaistujen kameroiden kanssa. Verkkolaitteessa sähköpistoke ja valmis DC-liitin kameraan. 12VDC / 1,5A Verkkolaite 12VDC 300mA Pistotulppa mallinen verkkolaite kameralle. 12VDC / 300mA Verkkolaite REGULOITU AP12D-500MA Suositeltava käytettäväksi IR-LED valaistujen kameroiden kanssa. Pistotulppa mallinen jossa valmis DC-liitin kameralle. 12VDC / 500mA Verkkolaite AP12D-2A Pistotulppa mallinen jossa valmis DC-liitin kameralle. 12VDC / 2A Verkkolaite AP24D-1,5A Verkkolaitteessa valmis sähköpistoke jossa valmis DC-liitin kameralle. 24VAC / 1,5A 23

24 Smart View GSM- kamera SmartView Ikkuna turvallisuuteen. SmartView - mahdollistaa kodin tai toimiston kuvallisen valvonnan. Voit katsoa kuvaa tutulla matkapuhelimella. Järjestelmä ei tarvitse toimiakseen muuta kuin GSM liittymän. Et tarvitse maksullisia IP-osoitteita tai valvontasopimuksia joka on Sinulle rahan säästöä. SmartView on enemmän kuin hälytin. Se on Kuvallinen Hälytinjärjestelmä. SmartView Keskusyksikkö: Itsenäinen langaton monivalvontayksikkö Kauko-ohjaus ja kaukokäyttö Välittää hälytys- ja tai liikkuvaa kuvaa Hälytykset ja tapahtumat tekstiviestinä SMS Hälytykset sähköpostiin e-meilina Hälytykset siirretään GSM / GPRS verkkoon Hälytykset liikeilmaisimelta Ennen ja jälkeen (Pre ja Post) kuvaus JPEG tai MPEG-4 pakkaustapa** 0,5 3 kuvaa / sek. JPEG 25 kuvaa / sek. MPEG-4 Kuvien tai videon tallennus ja lähetys SmartView järjestelmä sisältää: 1 kpl Keskuslaite GSM- yksiköllä 2 kpl Langaton Smart-ilmaisin värikameralla 1 kpl USB- kaapeli 1 kpl Verkkolaite Paristot, asennusohjeen ja tarvikkeet SmartView- kamerailmaisin Värikamera VGA CMOS 320x240 Liitettävissä 6 kpl keskuslaitteeseen Lähettää Still kuvaa Pakkaustapa JPEG Pre ja Post toiminto 0,5-3 kuvaa / sek Pariston kesto 3 vuotta * Sisäänrakennettu PIR-ilmaisin 2,4 Ghz yksilöity kryptaus kaksisuuntainen Asentajaystävällinen asennusjalka LiveView- Kamerailmaisin (tulossa) Värikamera VGA CMOS 640x480 Liitettävissä 6 kpl keskuslaitteeseen Lähettää Still / Videokuvaa Pakkaustapa MPEG-4 tai JPEG Pre ja Post toiminto 10 sek. videokuvaa 25 kuvaa / sek. Pariston kesto 3 vuotta * Sisäänrakennettu PIR-ilmaisin 2,4 Ghz yksilöity kryptaus Asentajaystävällinen asennusjalka Matkapuhelimeen kuva ja tieto MMS Sähköpostiin kuva ja tieto ina GSMverkko 24

25 HYBRID KESKUSLAITE INFINITE PRIME HYBRID Electronics Line esittelee uutta teknologiaa sekä viimeisempiä sovellutuksia hyödyntävän Prime Hybriidi keskuslaitteen. Hybriidikeskus on paljon enemmän kuin rikosilmoitin.keskuksessa on vakiona langalliset valvonta-silmukat sekä valinnan mukaan GSM tai PSTN siirtolaite. Älykkäässä siirtolaiteessa on nykyaikaiset siirtoprotokollat. Ohjelmointi ja ylläpito on mahdollista jopa GSM verkossa. Lisäämällä puhekortin, keskus ilmoittaa kaikki tapahtumat selvällä suomen kielellä. Helppokäyttöisen järjestelmästä tekee langaton TAG-avaimenperä lukija tai selkeällä ja opastavalla näytöllä varustettu LCD- käyttölaite. Käyttölaite voi myös olla langaton tai erillinen radioavain. Keskusta voidaan laajentaa aina 32 valvontasilmukkaan, langallisilla tai langattomilla ilmaisimilla. Infinite Prime Hybrid Keskuslaite (sisältää M-mallisen LCD-näppäimistön) Fujitsun 16-bit CPU ITRON sisäinen käyttöjärjestelmä 2 isoa / 3 normaalia LCD- käyttölaitetta 4 langatonta käyttölaitetta 32 Valvontasilmukkaa 25 Käyttäjäkoodia 256 tapahtuman muisti Metallikotelo Ohjelmoitavat releulostulot: 100mA Keskuslaitteessa 8 johdollista Valvontasilmukkaa. Voidaan laajentaa 32 silmukkaan normaaleilla tai langattomilla ilmaisimilla. Lisäämällä sisäisen vastaanottimen, Hybridi keskuslaitteeseen on liitettävissä Infiniten langattomat ilmaisimet ja lisälaitteet. Puhekortissa on selkokieliset valmiit puheviestit kertomassa järjestelmän Tapahtumat ja hälytykset. Käyttölaite M- malli LCD näyttö Suomenkielinen näyttö Sininen taustavalaistus 1 painikkeella päälle kytkentä Osavalvontapainikkeet Huoltokutsu 1 painikkeella Opastava käyttö Painikkeiden kansi Ilmaisimien testaukset X-10 sähkölaiteohjaus Käyttölaite L- malli ISO LCD näyttö Suomenkielinen näyttö Sininen taustavalaistus 1 painikkeella päälle kytkentä Osavalvontapainikkeet Huoltokutsu 1 painikkeella Opastava käyttö Painikkeiden kansi Ilmaisimien testaukset X-10 sähkölaiteohjaus 25

26 HYBRID LISÄVARUSTEET HYBRID GSM hälytyksensiirtolaite Kauko-ohjelmointimahdollisuus Nykyaikaiset siirtoprotokollat Järjestelmän Päälle / Poiskytkentä 2 -suuntainen Audio 3 mahdollista puhelinnumeroa HYBRID PSTN hälytyksensiirtolaite Kauko-ohjelmointimahdollisuus Nykyaikaiset siirtoprotokollat 3 mahdollista puhelinnumeroa Plug & Play liitäntä HYBRID Laajennuskortti 8 silmukkaa 8 langallista silmukkaa Ulkoinen metallikotelo Akkuvarmennusmahdollisuus Liitetään väylään Erillinen virransyöttö sis. hintaan HYBRID Puhekortti (valmiit viestit) Valmiit hälytysviestit Suomenkielinen Plug and Play Opastava käyttö HYBRID Langaton vastaanotin 868 Mhz 32 langatonta silmukkaa Sisäinen osoitteella Liitetään väylään Ulkoinen antenni HYBRID X-10 Sähkölaiteohjauskortti Sisäinen kortti 16 laitetta ohjattavissa Laaja valikoima laitteita Kello- tai hälytysohjaus HYBRID OHJELMOINTISOVITIN Tarvitaan suorakaapeli ohjelmointiin 26

27 INFINITE VALMISPAKETTI Infinite-langattomassa rikosilmoitinkeskuksessa on ominaisuudet, jotka ovat aikaisemmin langattomista laitteista puuttuneet ja ominaisuuksia joista vasta haaveillaan. Hälytyksen ja tiedon siirtoa varten on normaali puhelinlinjaan soveltuva siirtolaite sekä kohteisiin jossa ei ole linjaa tai linja halutaan varmistaa, voidaan keskukseen liittää GSMsiirtolaite. Yksinkertaisen turvallinen vaihtoehto. Kaksisuuntainen puheyhteys, erittäin laaja valikoima ilmaisimia ja tunnistimia, vedenpitävät paniikkipainikkeet, Ilmaisimien pitkä kantama ja korkeasti suojattu tiedonsiirto sekä lukemattomat muut älykkäät toiminnot mahdollistavat Infinitelle todella monipuoliset käyttömahdollisuudet. Langatonta turvallisuutta ominaisuuksista tinkimättä. EL Infinite GSM tai PSTN Valmis Paketti 1 kpl Keskuslaite, normaalilla tai GSM siirrolla 1 kpl PIR-Ilmaisin EL-2600 (23kg Eläin) 1 kpl Magneettikosketin EL kpl Radioavain EL kpl Sisäinen Sireeni Muuntaja valmiilla johdolla Keskuksen Akku + Ilmaisimien Paristot Suomenkieliset Asennus- ja Käyttöohjeet Valmiissa pakkauksessa on kaikki tarvittavat normaali- Valvontakohteeseen. Laajentamalla laitteistoa, se soveltuu Suurenkin kohteen tehokkaaseen valvontaan. Infinite Keskus ominaisuudet: 32 Langatonta valvontasilmukkaa 8 Langatonta Radioavainta 4 Langatonta Näppäimistöä 32 Käyttäjäkoodia, 256 Tapahtuman muisti 1 langallinen IN ja Ohjelmoitava OUT Täysi- ja Osavalvonta sekä Kehävalvonta Päälle- ja Poiskytkentää varten äänimerkki Keskuslaitteessa sisäinen LCD Näppäimistö, jossa Suomenkielinen opastava tekstitys Keskuksessa sisäinen muuntaja sekä akkuvarmennus Kaikki tiedonsiirto ja kommunikointi korkean suojatason kryptauksella Keskuksen sisäinen Sireeni ja puheyhteys Asentajaystävälliset aputoiminnot: Erittäin nopea PSTN siirtolaite* : SIA, Contact ID ja "Seuraa MInua" protokollat GSM/SMS siirtolaite Ohjelmointi: Näppäimistö, suorakaapeli, PC -kauko 868MHz uusien määräysten mukaiset ilmaisimet 27

28 INFINITE KESKUSLAITE Infinite Keskuslaite (normaali- ja GSM siirto) Keskuslaite Normaali Linjan siirtolaite GSM siirtolaite Varakäyntiakku Muuntaja 2230V valmis johto Sisäinen Sireeni Kaiutin ja Mikrofoni Infinite EL-2621 Kaksi suuntainen Näppäimistö Infinite TAG lukija (2:lla avaimella) 3 eri Päällekytkentävaihtoehtoa (omalla painikkeella) 32 erillistä Käyttäjäkoodia Paniikki- / Vartijakutsupainike Pariston tilanäyttö Toimii 9 V Alkaline paristolla Valvottu paristontila Sisäinen Summeri X-10 Sähkölaiteohjaus 16 kpl Seinäasennus Sisätilaan Infinite Langaton keskus GSM/PSTN 32 Langatonta valvontasilmukkaa 8 Langatonta Radioavainta 4 Langatonta Näppäimistöä 32 Käyttäjäkoodia 256 Tapahtuman muisti aikaleimalla Ohjelmoitava Ulostulo Langallinen ilmaisinliitäntä Täysi- ja Osavalvonta sekä Kehävalvonta ohjelmoitavilla Poistumis- ja Sisääntuloviiveellä Päälle- ja Poiskytkentää varten äänimerkki Keskuslaitteessa sisäinen LCD Näppäimistö, jossa Suomenkielinen opastava tekstitys Keskuksessa sisäinen muuntaja sekä akkuvarmennus Kaikki tiedonsiirto ja kommunikointi korkean suojatason kryptauksella Keskuksen sisäinen Sireeni Kaksisuuntainen puheyhteys ja Huoltokutsu yhdellä painikkeella Asentajaystävälliset aputoiminnot: Kentänvoimakkuus, älykäs kävelytesti, Ilmaisimien tila, Ilmaisimien lisäys ja poisto Erittäin nopea PSTN siirtolaite* : SIA, Contact ID ja "Seuraa MInua" protokollat GSM/SMS siirtolaite RS-232 liitäntä, KotiAutomaatio liitäntä Ohjelmointi: Näppäimistöltä, suorakaapelilla tai PC:llä etänä 868MHz luotettavat ja uusien määräysten mukaiset ilmaisimet Infinite EL-2614 Radioavain EL-2640 Langaton Kauko-ohjain 4 eri kanavaa 3 eri Päällekytkentävaihtoehtoa (omalla painikkeella) Paniikki- / Vartijakutsupainike Pariston tilanäyttö Avainperämalli Valvottu paristontila 3 eri Päällekytkentävaihtoehtoa (omalla painikkeella) Paniikki- / Vartijakutsupainike Pariston tilanäyttö Toimii 9 V Alkaline paristolla Valvottu paristontila X-10 Sähkölaiteohjaus 16 kpl Seinäasennusteline, voidaan pitää mukana 28

29 INFINITE & HYBRID LISÄVARUSTEET PIR 1 PIR 2 EL-2600PI LANGATON PIR ILMAISIN (PET 23kg) 23 kg Lemmikkieläin -toiminto Valvonta-alue (Lemmikki toiminnolla 12m x 12m) Mikroprosessoriin perustuva signaalin käsittely Lämpötilanmuutokseen sopeutuva ilmaisin Korkealuokkainen RFI/EMI häiriöherkkyys Pulssilaskenta valittavissa 1,2,3 tai automaattinen LED- merkkivalo valittavissa toimintaan Valvottu paristontila Lithium paristolla, erittäin pieni virrankulutus EL-2652SR/PI LANGATON PIR ILMAISIN ULOS (PET 10kg) Langaton ULKOILMAISIN astetta 10 kg Lemmikkieläin -toiminto Valvonta-alue (Lemmikki toiminnolla 5m x 5m) TWIN DUAL elementti Lämpötilan muutokseen sopeutuva ilmaisin Korkealuokkainen RFI/EMI häiriöherkkyys Pulssilaskenta valittavissa 1,2,3 tai automaattinen LED- merkkivalo valittavissa toimintaan Valvottu paristontila Lithium paristolla, erittäin pieni virrankulutus EL-2650 LANGATON PIR ILMAISIN (Suunnantunnistus) Kulkusuunnan tunnistava Liikeilmaisin 9m Verhomainen Valvonta-alue Mikroprosessoriin perustuva signaalinkäsittely Lämpötilanmuutokseen sopeutuva ilmaisin Korkealuokkainen RFI/EMI häiriöherkkyys Pulssilaskenta valittavissa 1,2,3 tai automaattinen LED- merkkivalo valittavissa toimintaan Valvottu paristontila Lithium paristolla, erittäin pieni virrankulutus EL-2603 LANGATON PALOVAROITIN (Optinen) Optinen Palovaroitin Sisäinen Sireeni Yksi 9 V alkaline-paristo savuilmaisimeen sekä lähettimeen Varoittaa pariston loppumisesta äänimerkillä / ja hälytyksenä keskukselle Mikroprosessoriin perustuva signaalinkäsittely Lämpötilanmuutokseen sopeutuva ilmaisin Korkealuokkainen RFI/EMI häiriöherkkyys Kattoasennus EL-2601 / EL-2602 LANGATON MAGNEETTIKOSKETIN / YLEISLÄHETIN Voidaan asentaa oviin ja ikkunoihin Yleislähettimessä 1 sisäänmeno Korkealuokkainen RFI/EMI häiriöherkkyys Valvottu paristontila, Lithium paristolla EL-2606 LANGATON LASINRIKKO ILMAISIN Lasinrikkoutumisen kuunteluetäisyys 6 m Lasityypit: tavallinen, karkaistu, lanka ja laminoitu lasi Käyttäjän testi: Kädet yhteen / käsien taputus virrankulutus 29

30 INFINITE & HYBRID LISÄVARUSTEET EL-2661 LANGATON KOSTEUSILMAISIN Varoittaa alkaneesta vesi- tai kosteusvuodosta 30 sekunnin viive estää mahdolliset virhehälytykset Mikroprosessoriin perustuva signaalinkäsittely Korkealuokkainen RFI/EMI häiriöherkkyys Lithium paristolla, erittäin pieni virrankulutus EL-2635 LANGATON TOISTIN Toistin ilmaisimien kantomatkan jatkamiseksi Ulkoinen antenni Jännite 9VAC tai 12 VDC Korkealuokkainen RFI/EMI häiriöherkkyys Valvottu paristontila, tarvitsee ohjelmointilaitteen EL-2664 LANGATON HÄKÄVAROITIN Toimii 3 x 1,5V paristolla (AAA) Ilmaisimessa sireeni Keskus ilmoittaa akunvaihtotarpeen INFINITE AUDIO LISÄYKSIKKÖ Siisti kotelo jossa on kaiutin ja mikrofoni Liitetään keskukseen kaapelilla jossa RJ-11 liitin Merkkivalo toiminnolle Tarvitsee 6-14VDC muuntajan INFINITE LANGATON SISÄSIREENI Voimakkuus 110 db. Tarvitsee 12 VDC muuntajan INFINITE OHJELMOINTIPIIRI Tarvitaan suorakaapeliohjelmoinnissa. Tarvitsee 0 modeemikaapelin EL-2611 LANGATON PANIIKKIPAINIKE (Vedenpitävä) Vedenpitävä painike Kaulanauhalla Pitkä pariston kesto Valvottu paristo 30

31 PENTA KESKUSLAITE Penta (PLUS) keskus ja LED käyttölaite 4 (8)silmukkaa vakiona Hätäpainikkeet: Poliisi, Hätä ja Palo 4 erillistä käyttäjäkoodia Liitettävissä 3 käyttölaitetta Helppokäyttöinen LED-käyttölaite Robottipuhelin (nykyaikaiset formaatit ) Robottipuhelimen kaukokuittaus Ohjelmointi: Näppäimistöllä, suorakaapelilla tai etäohjelmointina "Kotisoitto" toiminto Puhelinvastaajan ohitus Turvakaappi metallia B-luokan hyväksyntä (SVK) LED käyttölaite Penta keskukseen Merkkivalot toiminnoille Hälytysmuisti LED valoilla Keskukseen liitettävissä 3 kpl Näppäinmerkkiääni PENTA KIT VALMIS HÄLYTINPAKETTI Olemme suunnitelleet valmiin hälytinjärjestelmän normaalin kodin tai pienen toimiston suojaksi. Pakkauksessa on kaikki mitä perus suojaukseen tarvitset. Laadukkailla PIR-ilmaisimilla suojataa sisätilat ja ovimagneetilla ovi. Valmis paketti on myös erinomainen kesämökin suojaukseen, koska siihen voi lisäturvaksi liittää erillisen GSM-hälytyksensiirtolaitteen. Valmis hälytinpakkaus sisältää: 1 kpl Penta murtohälytyskeskus 1 kpl Led- käyttölaite 2 kpl EL Orion Pir- ilmaisin 1 kpl SL-516 magneettikosketin 1 kpl PS-202 sisäsireeni 1 kpl 7,2 Ah 12V akku sähkökatkojen varalle 1 kpl ulkoinen verkkolaite 230 / 16V pistotulppamalli varoitustarrat, käyttö- ja asennusohjeet 31

32 GSM TUOTTEET JA SIIRTOLAITTEET GSM LITE siirtolaite (SMS- ja Puhelu) Ilmoittaa hälytyksestä 8:lle vastaanottajalle SMS- sekä puhelu hälytyksestä 4 hälytys Sisäänmenoa 1 hälytys Ulostulo (kauko-ohjattava) Helppo ja nopea asennus Helppo ja nopea ohjelmointi SMS-viesteillä Hälytykset Tekstiviestinä sekä Puheluna Kansisuoja 12 Vdc:n Käyttöjännite Hälytys jännitekatkosta Merkkivalo toiminnoille Toimii kaikkien operaattoreiden SIM-kortilla GSM MINI Tee Se Itse hälytin liikeilmaisimella Toimii omalla akulla 4 vrk. Helppo ja nopea asennus Helppo ja nopea ohjelmointi Sisäinen 360 asteen PIR-ilmaisin Hälytykset Tekstiviestinä sekä Puheluna Hälytystiedot; Murto, Päällekarkaus, Jännitevika, Päälle- ja poistieto Alhainen virrankulutus lepotilassa 4 ma 12 Vdc:n Käyttöjännite Lisäilmaisimia liitettävissä Sisäinen mikrofoni Komentokaiutin liitäntä Hälytys jännitekatkosta Merkkiääni toiminnoille Merkkivalot toiminnoille Toimii kaikkien operaattoreiden SIM-kortilla Pakkauksessa verkkolaite 12 Vdc TWINLINK GSM siirtolaite (simuloi linjaa) Varmistaa puhelinlinjan Toimii robottipuhelimena kohteissa, joissa ei ole puhelinlinjaa Monitoroi lankalinjaa ja hälyttää häiriöistä (pat.nr ) Monitoroi GSM-verkon signaalinvoimakkuutta Monitoroi SIM-kortin tilaa Voidaan liittää myös puhelinvaihteeseen Välittää myös SIA-formaattia DL-125 PUHEROBOTTI NORMAALI PUHELINLINJA Selkokielinen puherobotti 2 erillistä hälytyskanavaa 4 erillistä hälytyksen vastaanottajaa 2 erillistä hälytysviestiä yht. 20s 32

33 VERKKOLAITTEET JA AKUT AKKU 12V 1,2Ah Huoltovapaa Pieni itsepurkautuminen Vahva rakenne AKKU 12V 2.0Ah Huoltovapaa Pieni itsepurkautuminen Vahva rakenne AKKU 12V 7.0Ah Huoltovapaa Pieni itsepurkautuminen Vahva rakenne VERKKOLAITE16VAC 800mA Pistotulppamalli, 220VAC / 16VAC 800mA VERKKOLAITE 17 VAC koteloitu 1,5A 230 VAC / 17 VAC 1,5 Ah Muovi koteloitu Noratel LF-9968 VERKKOLAITE16 VAC koteloitu 3,0A 230 VAC / 17 VAC 3.0 Ah Muovi koteloitu AP

34 OHISULKIJAT DK-9826 OHJELMOITAVA KOODIOHISULKIJA Koodiohisulkija Säänkestävä ulkokäyttöön Sabotaasinkestävä Ovikellotoiminto Avauspainikkeen liitäntä Taustavalaistu Miljoonia koodi vaihtoehtoja Mitat 117 X 117 X 27 mm Käyttöjännite 12-24V AC/DC RKS-2L / RKS-2M AVAINTOIMINEN OHISULKIJA Avaimella toimiva ohisulkija L-malli Pysyvällä tiedolla toimiva M-malli Pulssi tiedolla toimiva 2 merkkivaloa toiminnoille Kansi metallia SC-103 CROW TAG-AVAINLUKIJA Itsenäinen TAG-avaimenlukija 40 käyttäjää Ulko- tai Sisäkäyttöön Helppo ohjelmointi Merkkivalo toiminnoille 34

35 PIR-INFRAPUNAILMAISIMET SRP-PET2 PIR-INFRAPUNAILMAISIN (PET 20 KG) Sallii 20 kg lemmikkieläimet Kaksois PIR- elementti Kova ja puolipyöreä linssi Ryömintäkeilat Valvonta-alue 18 x 18 metriä ASIC-tekniikkaa Toiminta lämpötila astetta EL-55 PIR-INFRAPUNAILMAISIN Liiketunnistin, PIR 14 x 14 m tunnistusalue Erinomainen suoja RFI:tä, EMI:tä, ESD:tä ja valoa vastaan 4 eri linssivaihtoehtoa LED-merkkivalo ilmaisulle Ilmaisimen kotelo tiivisrakenteinen Edullinen perusilmaisin CROW GENIUS DUAL PIR-INFRAPUNAILMAISIN Kaksi PIR-ilmaisinta yhdessä Soveltuu ulkoasennukseen Voidaan asentaa vaikeisiin olosuhteisiin Toimintalämpötila -20 C C Ei reagoi kissoihin, pieniin koiriin, hiiriin tai lintuihin Erinomainen suojaus valkoista ja halogeenivaloa vastaan 2 linssivaihtoehtoa: laajakulma (L1) 18 m x 18 m käytävä (L2) 40 m x 3 m CROW DD DUAL PIR-INFRAPUNAILMAISIN Kaksi PIR-ilmaisinta yhdessä Voidaan asentaa vaikeisiin olosuhteisiin IP65 Toimintalämpötila -30 C C Ei reagoi kissoihin, pieniin koiriin, hiiriin, lintuihin tai hyönteisparviin Erinomainen suojaus valkoista ja halogeenivaloa vastaan 2 linssivaihtoehtoa: laajakulma (L1) 18 m x 18 m käytävä (L2) 31 m x 3 m TALON 360 PIR-INFRAPUNAILMAISIN Tyylikäs ilmaisin kattoasennukseen 360 asteen valvonta Quad tunnistuselementti Asennuskorkeus 2,4-4,9 metriä Valvonta-alueen halkaisija 6,8 m - 12,7 m ASIC-tekniikkaa Toimintalämpötila astetta SRP-700 PIR-INFRAPUNAILMAISIN Liiketunnistin vaikeisiin olosuhteisiin Quad tunnistuselementti Kova ja puolipyöreä musta linssi Ryömintäkeilat Valvonta-alue 18 x 18 metriä ASIC-tekniikkaa Toimintalämpötila astetta 35

36 MUUT ILMAISIMET EL-5200PET PIR-INFRAPUNAILMAISIN (45 PET) Sallii 45 kg lemmikkieläimet Kaksois PIR- elementti Patentoitu PET-Digitaalitekniikka Kova ja puolipyöreä linssi Ryömintäkeilat Valvonta-alue 18 x 18 metriä ASIC-tekniikkaa Toimintalämpötila astetta COUGAR PIR-INFRAPUNAILMAISIN (N.O) Liiketunnistin, PIR Esim. Kameraohjauksiin 14 x 14 m tunnistusalue Erinomainen suoja RFI:tä, EMI:tä, ESD:tä ja valoa vastaan 4 eri linssivaihtoehtoa LED-merkkivalo ilmaisulle Ilmaisimen kotelo tiivisrakenteinen Avautuvalla hälytyskärjellä C-1450 VESI- JA KOSTEUSILMAISIN Keskukseen liitettävä Tunnistaa kosteuden Tunnistaa veden Hälytyskärki N.C / N.O EDS-2000 CROW DUO Sallii 55 kg lemmikkieläimet Kaksois PIR/MW- elementti Patentoitu PET-Digitaalitekniikka Kova ja puolipyöreä linssi Ryömintäkeilat Valvonta-alue 14 x 18 metriä IP65 luokittelu Toimintalämpötila astetta KTO 060 HUONETERMOSTAATTI Toimintaväli astetta Hälytysrele N.C 36

37 LINJAILMAISIMET E-960 D290Q VALOKENNOPARI Ulkokäytössä 90m Sisällä 180m Ulkokäytössä IP55 luokitus Käyttöjännite 10-30VDC Toimintalämpötila -25 ~55 C Suuntaus Laserilla Hälytysrele N.C / N.O E-931-S22RRC SISÄÄNTULOHÄLYTINPAKETTI Hälytin reagoi katkenneeseen "säteeseen" jolloin esim. aurinko ei aiheuta turhia hälytyksiä. Leveys ovella voi olla 7 metriä. Erinomainen myymälän ovelle jolloin kuuluva "dingdong" kertoo tulijalle että hänet on huomioitu. Paketti sisältää: Lähetin, heijastin, kaiutin ja muuntaja DIGITAALINEN LASKURI Laskurilla voidaan laskea asiakasmäärät. Näin se toimii 37

38 MAGNEETTIKOSKETTIMET SM-207 OVIMAGNEETTI (PORATTAVA) Puuoviin 9,4 mm reikä Porattava-asennus Liitäntä: johto SM-300 OVIMAGNEETTI (PINTA N.O) Metallioviin tai puuoviin Pinta-asennus Liitäntä: 2 liitintä SC-550 OVIMAGNEETTI (PINTA) Metallioviin tai puuoviin Pinta-asennus 40 x 14 x 10 mm Liitäntä: 5 liitintä Toimintaväli: 30 mm SM-217 OVIMAGNEETTI (PINTA) Metallioviin tai puuoviin Pinta-asennus Liitäntä: 2 liitintä C-450 OVIMAGNEETTI (NOSTO-OVEEN) Nostooviin Pinta-asennus 180 x 45 x 14 mm Liitäntä: terässuojattu kaapeli, 1,2 m Toimintaväli: rauta 15 mm, alumiini 35 mm FC-620 OVIMAGNEETTI (PORATTAVA) Metalli- ja Puuoviin Uppoasennus Ø25 x 20 mm Liitäntä: 4 johdinta, 1 m Toimintaväli: rauta 12 mm,alumiini 23 mm 38

39 PALOVAROITTIMET AH-0311 PALOVAROITIN OPTINEN Käyttöjännite VDC Hälytys ulostulo N.C tai N.O Hälytyssummeri Merkkivalo Erillinen asennuspohja AH-0311S PALOVAROITIN OPTINEN Sisäinen summeri Käyttöjännite VDC Hälytys ulostulo N.C tai N.O Hälytyssummeri Merkkivalo Erillinen asennuspohja MCTV-3/55 LÄMPÖTUNNISTIN MEKAANINEN Hälytys ulostulo N.O Hälytyssummeri Merkkivalo Erillinen asennuspohja AHR LÄMMÖNNOUSUTUNNISTIN Hälyttää kun lämpötila nousee 3 /min tai yli 60 Kayttöjännite VDC Hälytys ulostulo N.C tai N.O Merkkivalo Erillinen asennuspohja HÄKÄVAROITIN Varma toiminta, ei reagoi muihin kaasuihin Pieni virrankulutus Sisäänrakennettu sireeni Ilmaisin testaa omaa toimintaansa 2,5 minuutin välein TESTIKAASU PALOVAROITTIMEEN Tarkoitettu palovaroittimen testaukseen Sopii optiselle tai ionimallille Spray pullo 39

40 LASINRIKKOILMAISIN JA HÄTÄPAINIKE SHARD LASINRIKKOILMAISIN Kaksitoiminen tunnistus Kuuntelee matalaa ääntä ja lasin helinää Merkkivalot Käyttöjännite 12VDC Helppo asentaa, ei säätöjä COUGAR INFRAPUNA / LASINRIKKOILMAISIN Yhdistetty Infrapunailmaisin ja lasinrikko Säädettävä herkkyys Käyttöjännite 12VDC GBS-7 LASINRIKKOTESTERI Simuloi rikkoutuvan lasin ääntä Soveltuu eri lasinrikkoilmaisimille Simuloi erillaisten lasien rikkoutumista Kaiutin testerissä Toimii paristoilla TRAPPER TÄRINÄ- / ISKUTUNNISTIN Käyttöjännite 12VDC Asennus pinta asennuksena Ohjelmoitava herkkyys Merkkivalot PASP-1 HÄTÄPAINIKE AVAIMELLA Asennus pinta asennuksena Sormella painettava malli Punainen iso painikeosa Kuittaus tapahtuu ainoastaan avaimella 3045W HÄTÄPAINIKE VIPUMALLI Asennus pintaasennuksena Kääntyvä vipukahva aiheuttaa hälytyksen Kuittaus tapahtuu kahvan virityksellä 40

41 SIREENIT ULOS BS-1 AKKUVARMENNETTU SIREENI VALOLLA Tukevarakenteinen Sabotaasin kestävä Tehokas hälytysääni Huomiota herättävä vilkkuvalo Kaksoiskoteloitu Hälytysääni 120 db Tarvitsee 7.0Ah akun (ei sisälly hintaan) Mitat 280 x 195 x 100 mm ES-12W 4 TORVISIREENI Musta 4" torvisireeni Hälytysääni 110 db Kayttöjännite 12 VDC Virrankulutus 600 ma TK-815 TORVISIREENI Musta 4" torvisireeni Hälytysääni 122dB Kayttöjännite 12 VDC Virrankulutus 450 ma SH-533L TORVISIREENI Musta 4" torvisireeni 3 eri hälytysääntä Hälytysääni 128 db Kayttöjännite 12 VDC Virrankulutus 1,2 A SM-102T KOTELOITU ULKOSIREENI Metallikoteloitu Led merkkivalo pohjassa Pienikokoinen siisti Kansisuojattu Pieni virrankulutus 200mA SL-126R ja SL-126A VILKKU SL-126R punaisella kuvulla SL-126A oranssilla kuvulla Käyttöjännite 6-12 VDC 41

42 SIREENIT SISÄLLE NETTOHINNAT ALV 0% PS-101 PIEZO SISÄSIREENI Piezosireeni Hälytysääni 100 db Kaksoiskansisuoja Kayttöjännite 6-12 VDC Virrankulutus 150 ma PS-202 TUPLA PIEZO SISÄSIREENI Tupla Piezosireeni Hälytysääni 112 db Kaksoiskansisuoja Kayttöjännite 6-12 VDC Virrankulutus 250 ma PS-231 SISÄSIREENI VILKKUVALOLLA Piezosireeni Vilkkuva merkkivalo Hälytysääni 109 db Käyttöjännite12 VDC Uusi muotoilu SL-126R ja SL-126A VILKKU SL-126R punaisella kuvulla SL-126A oranssilla kuvulla Käyttöjännite 6-12 VDC 42

43 AJONEUVOHÄLYTIN Enforcer Autohälytin VAT-hyväksytty Asentajaystävällinen VAT- hyväksytty autohälytin uusimmalla tekniikalla Hälyttimessä on vakiona esihälytys joka reagoi ennen kuin autoon murtaudutaan! Radioavaimen toisella painikkeella on mahdollisuus ohjata takaluukkua tai vaikkapa moottorin lämmitintä Mukavuus toimintona, radioavaimen painallus parkkipaikalla osoittaa auton sijainnin merkkiäänellä ja vilkuilla. OMINAISUUDET: RF Codebump tekniikalla suojattu koodin kopioinnin esto. Auton ryöstönestojärjestelmä sallii tarkoituksellisesti ryöstäjän ajaa autolla lyhyen aikaa ennen kuin auto sammuu Patentoitu ECL -teknologia. Käyttäjän itsensä ohjelmoitavissa oleva henkilökohtainen koodi hälyttimen ohjaamiseen. RF Code Wash - Kaukokäyttölaitteiden koodit poistettavissa esim. jos kaukokäyttölaite on kadonnut. True Trigger - Turhien hälytysten rajoitustoiminto poistaa tilapäisesti järjestelmästä tunnistimen, joka hälyttää turhaan. Mikroaaltotunnistin. Sekä ulko- että sisätunnistimien herkkyys säädettävissä erikseen. Erinomainen "vahtikoira" eli esivaroitus 5 välittömästi laukeavaa sisääntuloa: (+-) ovet, (-) konepelti/tavaratilan kansi, (-) mikroaaltotunnistin ja startin tunnistin. 40A:n vilkkuvalo rele valmiina: Vilkuttaa kytkettäessä hälytin päälle/pois ja tunnistimen lauetessa Sisävalon tunnistimen ulostulo Kokomustat johdot 2 erillistä ajonestopiiriä mustilla johtimilla. Patentoidut toiminnot: Stay Safe Disarm - hälytyksen keskeyttäminen, auto (pysyy) edelleen suojattuna Fail-Safe Arming - Estää kytkemästä hälytintä päälle jos jokin ovista ei ole suljettu kunnolla Quick & Quiet Testing (QQT ) - Nopea ja helppo testausmahdollisuus 3-vaiheinen toiminto hälytin pois päältä ja uudelleen päälle Keskuslaitteen suojauskotelo, joka estää liittimien luvattoman irrottamisen keskuksesta VAT hyväksytty PAKKAUS SISÄLTÄÄ: 2 kpl kolmipainikkeista kauko-ohjauslähetintä 1 kpl Mikroaaltotunnistin 1 kpl Akkuvarmennettu sireeni 128 db 1 kpl Monitoiminen LED-merkkivalo, joka kertoo Hälyttimen päälle/pois- kytkennän, hälytin-päällä- tilan, autonryöstönesto-ohjelmoitu-tilan, valehälytin-päällä tilan, hälyttäneen tunnistimen, RF- vastaanottimen toiminnan 1 kpl ECL -ohjaus- ja ohjelmointikytkin 2 kpl painiketunnistimia (konepellille ja tavaratilan kannelle) Enforcer Autohälytin VAT-hyväksytty 43

44 SIREENIT SISÄLLE SK-910 VASTAANOTIN RELE 2 kanavaa Toimii SK-937 kaukosäätimellä SK-937 KAUKOSÄÄDIN SK-910 Vastaanottimelle 3 kanavaa Vaihtuva koodi SR-5202 OVIMOOTTORI 2 johtoinen ovimoottori Autohälyttimeen Saatavana myös 4 oven sarja SK-937TS3A KAUKOSÄÄDIN 750 HÄLYTTIMEEN Tarkoitettu hälyttimeen Opetettava koodaus 44

45 TARVIKKEET ST-2406 LATAUSKORTTI 16VAC, Tarkoitettu akun lataukseen Ulostulo valittavissa 6,12 ja 24 VDC Reguloitu ja suodatettu ulostulo Ylijännitesuojattu LED merkkivalot toiminnoille Pienikokoinen SA-025 AJASTINKORTTI Pulssitiedosta pysyvä tieto Ajastettavissa 1 sek 60 min. LED merkkivalo toiminnalle Kayttöjännite VDC Virrankulutus 3 ma tai 40mA rele vetäneenä SH-504 SUMMERI Käyttöjännite 5-15 VDC Pienikokoinen Hälytysääni 85dB KYTKENTÄRASIAT Mallit 8,16 ja 24 liitintä Kansisuojattu Kannessa ruuvi kiinnitys CAB-8 RIKOSILMOITINKAAPELI 100m 100 metrin rulla 8 johdinta Monisäikeinen keskilanka Valkoinen DOLPHIN LIITIN PURISTETTAVA 1000kpl Puristettavaliitin S_mallissa Silikoni Pakkauksessa 1000 Kpl 45

46 TARVIKKEET NOPEA ASENTAA TUOTTEISSA PITÄVÄ LIIMANAUHA Alustan tulee olla puhdas ja kuiva. Puhdista kiinnityspinta rasvaa poistavalla aineella (esim. astianpesuaineella tai sinolilla), ja anna kuivua. Poista suojapaperi ja paina lista voimakkaasti kiinni. Aseta johto koteloon. Kiinnittyy erinomaisesti sileisiin maalattuihin pintoihin sekä puu-, metalli-, kivi- ja lasipintoihin. Paras kiinnityslämpötila 20 C. Maksimikiinnitys saavutetaan noin vuorokauden kuluttua. Asennettaessa listoja karheisiin pintoihin, kiinnitys voidaan varmistaa esim. ruuveilla tai nauloilla ST 4-6 AVOJOHTOKOTELO (1m) 4-6mm kaapeleille Väri: Kirkas tai valkoinen Voimakas tarranauha pohjassa Pituus: 1 m Pakkauksessa 50 kpl Materiaali: Kova PVC ST 10 KANNELLINEN JOHTOKOTELO (1,25m) 4-6mm kaapeleille Väri: Kirkas tai valkoinen Voimakas tarranauha pohjassa Pituus: 1,25 m Pakkauksessa 20 kpl ST 20 KANNELLINEN JOHTOKOTELO (1,25m) 12mm kaapeleille Väri: Valkoinen Voimakas tarranauha pohjassa Pituus: 1,25 m Pakkauksessa 20 kpl 46

47 Video-Ovipuhelimet KCV-356 Video-ovipuhelin Video-ovipuhelimien huippumalli. Keskukseen on liitettävissä keittiöpaneeli, kylpyhuonepaneeli, suihkupuhelin, Digitaalilukitus yms. Iso 5" kirkas kuvainen näyttö mahdollistaa vierailijan tunnistamisen parhaalla mahdollisella tavalla. Valaistu ulkokoje mahdollistaa tunnistamisen pimeässä. Kaapelointi voidaan tehdä "pari kaapelilla (halkaisia 0,65) 50 metrin etäisyydellä. Mikäli kaapelointimatka on pitempi (100m) käytetään kuvansiirtoon Koaksiaalikaapelia. Sisäkojeessa on virtajohto, joka kytketään pistorasiaan (230V). KCV Värinäyttö, HandsFree 5" TFT- Värinäyttö HandsFree- toiminto Kuva ja ääni vierailijasta Puheyhteys valvomoon Liitettävissä useita varusteita Liitettävissä ulkoisia ilmaisimia Hätäpuhelu mahdollisuus Ovenavauspainike Ulkokojeessa valaistus Kaapeloidaan 4:llä johtimella Tekniset tiedot Näyttö: 5" TFT Värinäyttö Käyttöjännite: 230 VAC maksimi 19W Käyttölämpötila: astetta Kommunikointi: "kädet vapaana" Asennus: UPPOASENNUS Paino: 1,5 kg Mitat: 294 (W) x 230 (H) x 17 (D) KC-C50 Ulkokoje 1/3" CCD Värikamera Tyylikäs ulkonäkö Automaatti valaistus Kuvakulma 120 astetta Linssi 3,6 mm Uppoasennus Muovikotelo Kuvapää 1/3 " CCD Väri Käyttölämpötila -30 C ~ +50 C Herkkyys 0,1 luksia (Ir- valot päällä) Käyttöjännite 12 VDC, 2,5 W Lukon ohjaus: Monitorista Mitat KC-C50 95 x 127 x 46 mm Mitat KC-C60 95 x 127 x 34 mm 47

48 Video-Ovipuhelimet KCV-801R Video-ovipuhelin MUISTILLA Uudella muotoilulla toteutettu video-ovipuhelin. Valaistut ulkokojeet (KC-MC30 ja KC-MC31) mahdollistavat vierailijan tunnistamisen myös pimeässä. KCV-801Rmalliin voidaan liittää 2 sisäkojetta ja 2 ulkokojetta. Uudet Digitaalilukitukset (KDL-T1, KDL-C1 ja KDL-Fi) voidaan myös liittää järjestelmään. Kaapelointi voidaan tehdä "pari"- kaapelilla (halkaisia 0,65) 50 metrin etäisyydellä. Mikäli kaapelointimatka on pitempi (100m) käytetään kuvansiirtoon Koaksiaalikaapelia. Sisäkojeessa on virtajohto, joka kytketään pistorasiaan (230V). MYYNTIPAKKAUS SISÄLTÄÄ: KCV-801R sisäkojeen, KC-MC30 ulkokojeen, seinätelineen, kiinnitysruuvit sekä asennusohjeen. KCV-801R 7 Värinäyttö, MUISTI 7" TFT- Värinäyttö 128 kuvan sisäinen muisti 2 Ulkokojetta, 2 Sisäkojetta 4 erillaista soittoääntä Kamera liitettävissä Erillaiset soittoäänet ovikojeille Kuva ja ääni vierailijasta Ovenavauspainike Ulkokojeessa valaistus Useita ulkokoje malleja Kaapeloidaan 4:llä johtimella Digitaalinenlukitus liitettävissä 2 suuntainen Audio luurilla Ulkokojeessa KC-MC30 suunnattava kamera 48

49 Video-Ovipuhelimet KIV-202 Video-ovipuhelin Uudella muotoilulla toteutettu video-ovipuhelin. Valaistut ulkokojeet (KC-C60 ja KC-D31) mahdollistavat vierailijan tunnistamisen myös pimeässä. KIV-202 malliin voidaan liittää 4 sisäkojetta ja 2 ulkokoje. Uudet Digitaalilukitukset (KDL-T1, KDL-C1 ja KDL-Fi) voidaan myös liittää järjestelmään. Kaapelointi voidaan tehdä "pari"- kaapelilla (halkaisia 0,65) 50 metrin etäisyydellä. Mikäli kaapelointimatka on pitempi (100m) käytetään kuvansiirtoon Koaksiaalikaapelia. Sisäkojeessa on virtajohto, joka kytketään pistorasiaan (230V). MYYNTIPAKKAUS SISÄLTÄÄ: KIV-202 sisäkojeen, KC-C60 ulkokojeen, seinätelineen, kiinnitysruuvit sekä asennusohjeen. KIV Värinäyttö, HandsFree 4" TFT- Värinäyttö Laajennettavissa 450 asunnon järjestelmäksi HandsFree- toiminto Erillaiset soittoäänet ovikojeille Kuva ja ääni vierailijasta 4 sisäkojetta ja 2 ulkokojetta Ovenavauspainike Ulkokojeessa valaistus Useita ulkokoje malleja Kaapeloidaan 4:llä johtimella Digitaalinenlukitus liitettävissä Tekniset tiedot Näyttö: 4" TFT Värinäyttö Käyttöjännite: 230 VAC maksimi 19W Käyttölämpötila: astetta Kommunikointi: 2 suuntainen "kädet vapaana" Asennus: pakkauksessa on seinäteline Paino: 1,5 kg Mitat: 237 (W) x 199 (H) x 39 (D) Ulkokojeet: KC-D31 (neulansilmä), KC-C60 (normaali) KC- MC20 (mini) KC-C60 Ulkokoje 1/3" CCD Värikamera Tyylikäs ulkonäkö Automaatti valaistus Kuvakulma 120 astetta Linssi 3,6 mm Uppoasennus Muovikotelo Kuvapää 1/3 " CCD Väri Käyttölämpötila -30 C ~ +50 C Herkkyys 0,1 luksia (Ir- valot päällä) Käyttöjännite 12 VDC, 2,5 W Lukon ohjaus: Monitorista Mitat KC-C50 95 x 127 x 46 mm Mitat KC-C60 95 x 127 x 34 mm 49

50 Video-Ovipuhelimet KCV-350 Video-ovipuhelin Pienikokoinen ja Design-muotoiltu video-ovipuhelin. Valaistu ulkokoje mahdollistaa vierailijan tunnistamisen pimeässä. KCV-350 malliin voidaan liittää 2 sisäkojetta ja 1 ulkokoje. Kaapelointi voidaan tehdä parikaapelilla (halkaisia 0,65) 50 metrin etäisyydellä. Mikäli kaapelointimatka on pidempi (100m) käytetään kuvansiirtoon koaksiaalikaapelia. Sisäkojeessa on virtajohto, joka kytketään pistorasiaan (230V). MYYNTIPAKKAUS SISÄLTÄÄ: KCV-350 sisäkojeen, KC-D32 ulkokojeen, seinätelineen, kiinnitysruuvit sekä asennusohjeen. KCV-350 3,5 Värinäyttö, HandsFree 3,5" TFT- Värinäyttö Pieni koko HandsFree- toiminto Kuva ja ääni vierailijasta 2 sisäkojetta ja 1 ulkokoje Ovenavauspainike Digitaalilukitus liitettävissä Ulkokojeessa valaistus Kaapeloidaan 4:llä johtimella Tekniset tiedot Näyttö: 3,5" TFT värinäyttö Käyttöjännite: 230 VAC maksimi 19W Käyttölämpötila: astetta Kommunikointi: 2 suuntainen handsfree Asennus: pakkauksessa on seinäteline Paino: 1,2 kg Mitat: 112 (W) x 176 (H) x 43 (D) KC-D32 Ulkokoje 1/3" CCD Värikamera Huomaamaton kamera Automaatti valaistus Kuvakulma 90 astetta Linssi 3,6 mm Uppoasennus Metallikotelo Kuvapää 1/3 " CCD Väri Käyttölämpötila -30 C ~ +50 C Herkkyys 0,1 luksia (Ir- valot päällä) Käyttöjännite 12 VDC, 2,5 W Lukon ohjaus: Monitorista Mitat (W)95 x (H)127 x (D)33 50

51 2 ja 4 asunnon Video-Ovipuhelimet KC-MC12 / KC-MC14 2 ja 4 asunnon ovipuhelinpuhelinjärjestelmä Säänkestävä Värikamera (neulansilmä) Optiikka 3,6mm Yövalaistus Sabotaasin kestävää metallia Aurinkolippa Asennus uppo- tai pinta-asennuksena Lukituksen ohjaus ulkokojeelta Malli KC-MC12 = 2 asuntoa MAlli KC-MC14 = 4 asuntoa Kaapelointi asuntoon 4 johdinta Käyttöjännite sisäkojeelta HandsFree- toiminto Erillaiset soittoäänet ovikojeille Kuva ja ääni vierailijasta SISÄKOJE MALLI KIV-202 KC-MC14 / KC-MC14 Ulkokoje 2 / 4 asuntoon 2 tai 4 asunnon värikuvallinen video-ovipuhelin. Huoneistossa sisäkojeena käytetään tyylikästä KIV-202 mallia, jossa 4" värinäyttö ja HandsFree toiminto. Uudet Digitaalilukitukset (KDL-T1, KDL-C1 ja KDL-Fi) voidaan myös liittää järjestelmään. Kaapelointi voidaan tehdä "pari"- kaapelilla (halkaisia 0,65) 50 metrin etäisyydellä. Mikäli kaapelointimatka on pitempi (100m) käytetään kuvansiirtoon Koaksiaalikaapelia. Sisäkojeessa on virtajohto, joka kytketään pistorasiaan (230V). Tekniset tiedot Jännite DC 12V Virran kulutus Maksimi 3W Käyttölämpötila -30 C ~ +50 C Kuva formaatti 320,000 (PAL, CCIR) pikseliä TV järjestelmä PAL (CCIR) Mitat 190(W) x 80(H) x 10(D) Paino 1,3 kg KIV-202L 4 johdinta 4 johdinta KIV-202L 4 johdinta 4 johdinta KIV-202L KC-MC14 KIV-202L 51

52 Video-Ovipuhelimet KIV-102 Video-ovipuhelin Mustavalko Näyttö Uudella muotoilulla toteutettu video-ovipuhelin. Valaistut ulkokojeet (KC-C63 ja KC-D30) mahdollistavat vierailijan tunnistamisen myös pimeässä. KIV-102 malliin voidaan liittää 4 sisäkojetta ja 2 ulkokojetta. Uudet Digitaalilukitukset (KDL-T1, KDL-C1 ja KDL-Fi) voidaan myös liittää järjestelmään. Kaapelointi voidaan tehdä "pari"- kaapelilla (halkaisia 0,65) 50 metrin etäisyydellä. Mikäli Kaapelointimatka on pitempi (100m) käytetään kuvansiirtoon Koaksiaalikaapelia. Sisäkojeessa on virtajohto, joka kytketään pistorasiaan (230V).MYYNTIPAKKAUS SISÄLTÄÄ: KIV-102 sisäkojeen, KC-C61 ulkokojeen, seinätelineen, kiinnitysruuvit sekä asennusohjeen. KIV Mustavalko Näyttö, HandsFree 4" CRT- mustavalkonäyttö I tsenäinen- tai kerrostalojärjestelmä Laajennettavissa 450 asunnon järjestelmäksi HandsFree- toiminto Erillaiset soittoäänet ovikojeille Kuva ja ääni vierailijasta 4 sisäkojetta ja 2 ulkokojetta Ovenavauspainike Ulkokojeessa valaistus Kaapeloidaan 4:llä johtimella Digitaalinenlukitus liitettävissä Tekniset tiedot Näyttö: 4" CRT- mustavalkonäyttö Käyttöjännite: 230 VAC maksimi 15W Käyttölämpötila: astetta Kommunikointi: 2 suuntainen "kädet vapaana" Asennus: pakkauksessa on seinäteline Paino: 1,5 kg Mitat: 190 (W) x 216 (H) x 51 (D) KC-C61 Ulkokoje 1/3" CCD MV-kamera Huomaamaton kamera Automaatti valaistus Kuvakulma 90 astetta Linssi 3,6 mm Uppoasennus Metallikotelo Kuvapää 1/3 " CCD Mustavalko Käyttölämpötila -30 C ~ +50 C Herkkyys 0,1 luksia (Ir- valot päällä) Käyttöjännite 12 VDC, 2,5 W Lukon ohjaus: Monitorista Mitat (W)95 x (H)127 x (D)33 52

53 Ovipuhelin Järjestelmä Bus-väylällä KLP-1000 Ovipuhelinjärjestelmän ulkokoje Digitaalinen kaapeliväylä mahdollistaa suurenkin järjestelmän toteuttamisen 3:lla johtimella. KLP-1000 on erinomainen järjestelmä saneerauskohteiden vanhojen järjestelmien uusimiseen. Tukeva ulkokoje kestää myös ilkivaltaa. Kaapeloiniksi riittää 3 johdinta. Sisäkoje on KDP-205 KLP-1000 Ovipuhelinjärjestelmä 585 asuntoa Oven tai portin avaus koodilla (KLP-1000) Tukeva metallirakenne Liitettävissä kaksi ovikojetta rakennukseen Kaapelointi kolmella johtimella Ulkokoje voidaan asentaa pintaan Tekniset tiedot Käyttöjännite: 15 VDC maksimi 5W Käyttölämpötila -30 C ~ +50 C Asennus: Ulkokoje: Uppo-/pinta-asennus Asennus: Sisäkoje: Pinta-asennus Mitat: Ulkokoje 210 (W) x 182 (H) x 25 (D) Mitat: sisäkoje 92 (W) x 210 (H) x 57 (D) Paino: Ulkokoje 1,0 kg Paino: Sisäkoje 0,5 kg KDP-205 Oven avaus painike Siisti muotoilu Pintaasennus Mitat 92(W)x210(H)x57(D) 53

54 2 ja 4 asunnon Ovipuhelimet KC-MD12 / KC-MD14 2 ja 4 asunnon ovipuhelinpuhelinjärjestelmä Säänkestävä Yövalaistus Kaapelointi 1 pari (2 johdinta) Lukituksen ohjaus vaatii oman parin Sabotaasin kestävää metallia Aurinkolippa Asennus uppo- tai pinta-asennuksena Lukituksen ohjaus ulkokojeelta Malli KC-MD12 = 2 asuntoa MAlli KC-MD14 = 4 asuntoa Käyttöjännite sisäkojeelta SISÄKOJE MALLI DP-203HA KC-MD14 / KC-MD14 Ulkokoje 2 / 4 asuntoon 2 tai 4 asunnon Audio-ovipuhelin. Huoneistossa sisäkojeena tyylikästä DP-203HA mallia. Kaapelointi voidaan tehdä "pari"-kaapelilla (halkaisia 0,65) ja maksimi pituus on 300m. Lukituksen ohjaus tarvitsee oman parin. Sisäkojeessa on virtajohto, joka kytketään pistorasiaan (230V). Tekniset tiedot Jännite DC 6V Virran kulutus Maksimi 0,3W Käyttölämpötila -30 C ~ +50 C Mitat 190(W) x 80(H) x 10(D) Kaapeli 0,65 maksimi 300m DP-203HA DP-203HA 4 johdinta (audio+lukitus) 4 johdinta (audio+lukitus) DP-203HA DP-203HA KC-MD14 54
