1 EUROOPAN KOMISSIO Bryssel C(2015) 6823 final ANNEX 1 PART 10/11 LIITE asiakirjaan komission delegoitu asetus kaksikäyttötuotteiden vientiä, siirtoa, välitystä ja kauttakulkua koskevan yhteisön valvontajärjestelmän perustamisesta annetun neuvoston asetuksen (EY) N:o 428/2009 muuttamisesta FI FI

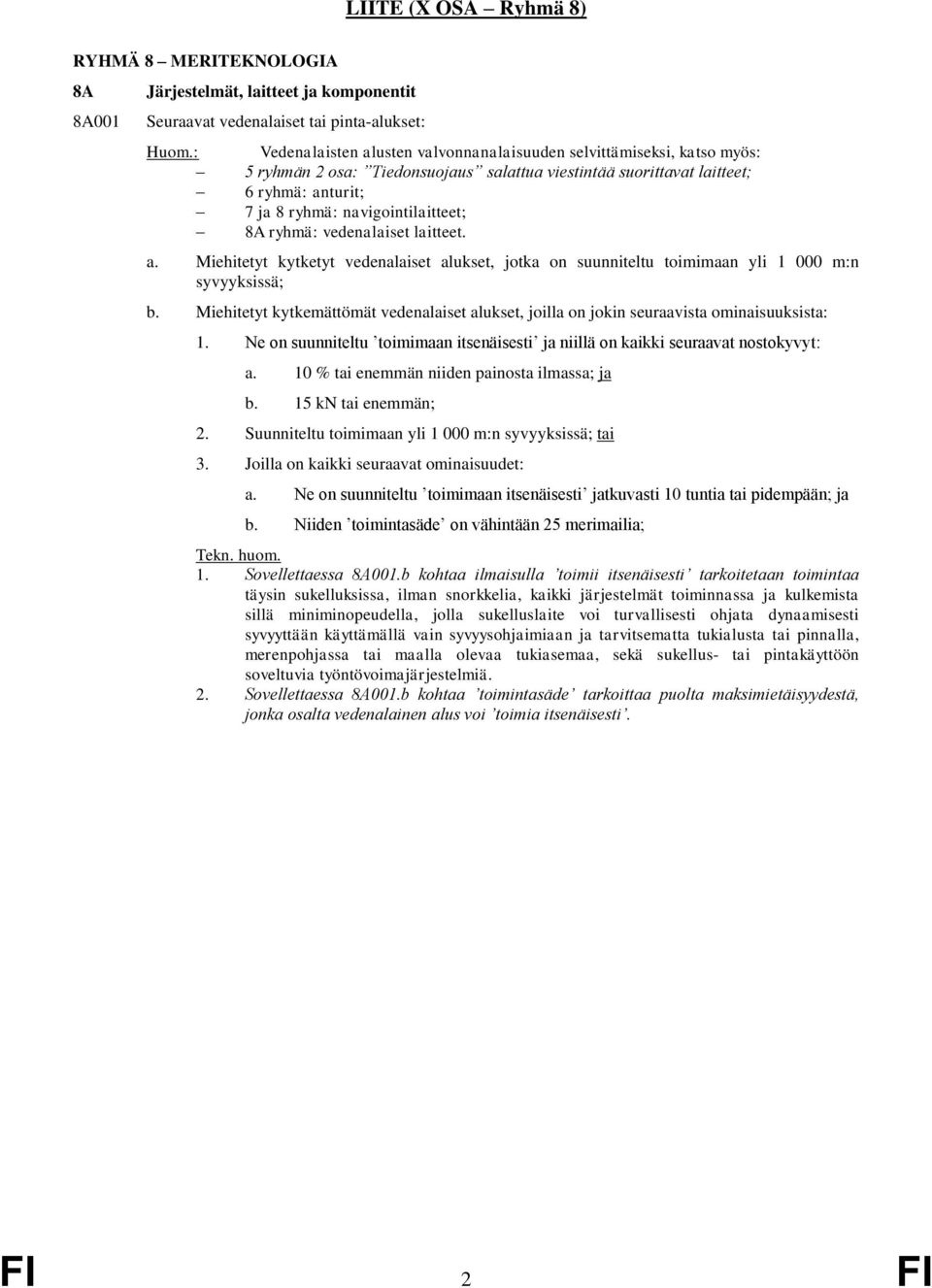

2 LIITE (X OSA Ryhmä 8) RYHMÄ 8 MERITEKNOLOGIA 8A 8A001 Järjestelmät, laitteet ja komponentit Seuraavat vedenalaiset tai pinta-alukset: Huom.: Vedenalaisten alusten valvonnanalaisuuden selvittämiseksi, katso myös: 5 ryhmän 2 osa: Tiedonsuojaus salattua viestintää suorittavat laitteet; 6 ryhmä: anturit; 7 ja 8 ryhmä: navigointilaitteet; 8A ryhmä: vedenalaiset laitteet. a. Miehitetyt kytketyt vedenalaiset alukset, jotka on suunniteltu toimimaan yli m:n syvyyksissä; b. Miehitetyt kytkemättömät vedenalaiset alukset, joilla on jokin seuraavista ominaisuuksista: 1. Ne on suunniteltu toimimaan itsenäisesti ja niillä on kaikki seuraavat nostokyvyt: a. 10 % tai enemmän niiden painosta ilmassa; ja b. 15 kn tai enemmän; 2. Suunniteltu toimimaan yli m:n syvyyksissä; tai 3. Joilla on kaikki seuraavat ominaisuudet: a. Ne on suunniteltu toimimaan itsenäisesti jatkuvasti 10 tuntia tai pidempään; ja b. Niiden toimintasäde on vähintään 25 merimailia; Tekn. huom. 1. Sovellettaessa 8A001.b kohtaa ilmaisulla toimii itsenäisesti tarkoitetaan toimintaa täysin sukelluksissa, ilman snorkkelia, kaikki järjestelmät toiminnassa ja kulkemista sillä miniminopeudella, jolla sukelluslaite voi turvallisesti ohjata dynaamisesti syvyyttään käyttämällä vain syvyysohjaimiaan ja tarvitsematta tukialusta tai pinnalla, merenpohjassa tai maalla olevaa tukiasemaa, sekä sukellus- tai pintakäyttöön soveltuvia työntövoimajärjestelmiä. 2. Sovellettaessa 8A001.b kohtaa toimintasäde tarkoittaa puolta maksimietäisyydestä, jonka osalta vedenalainen alus voi toimia itsenäisesti. FI 2 FI

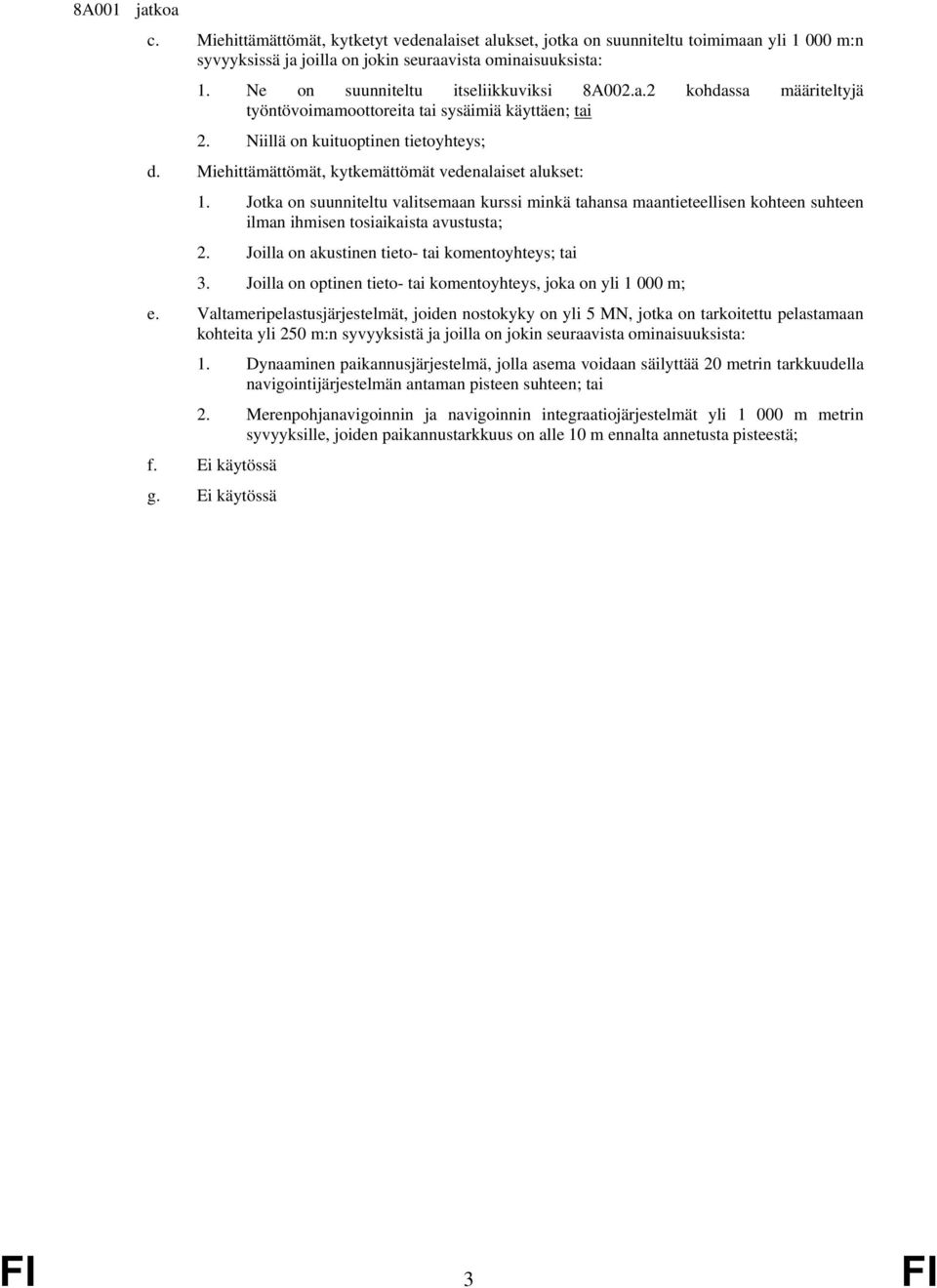

3 8A001 jatkoa c. Miehittämättömät, kytketyt vedenalaiset alukset, jotka on suunniteltu toimimaan yli m:n syvyyksissä ja joilla on jokin seuraavista ominaisuuksista: 1. Ne on suunniteltu itseliikkuviksi 8A002.a.2 kohdassa määriteltyjä työntövoimamoottoreita tai sysäimiä käyttäen; tai 2. Niillä on kuituoptinen tietoyhteys; d. Miehittämättömät, kytkemättömät vedenalaiset alukset: 1. Jotka on suunniteltu valitsemaan kurssi minkä tahansa maantieteellisen kohteen suhteen ilman ihmisen tosiaikaista avustusta; 2. Joilla on akustinen tieto- tai komentoyhteys; tai 3. Joilla on optinen tieto- tai komentoyhteys, joka on yli m; e. Valtameripelastusjärjestelmät, joiden nostokyky on yli 5 MN, jotka on tarkoitettu pelastamaan kohteita yli 250 m:n syvyyksistä ja joilla on jokin seuraavista ominaisuuksista: 1. Dynaaminen paikannusjärjestelmä, jolla asema voidaan säilyttää 20 metrin tarkkuudella navigointijärjestelmän antaman pisteen suhteen; tai 2. Merenpohjanavigoinnin ja navigoinnin integraatiojärjestelmät yli m metrin syvyyksille, joiden paikannustarkkuus on alle 10 m ennalta annetusta pisteestä; f. Ei käytössä g. Ei käytössä FI 3 FI

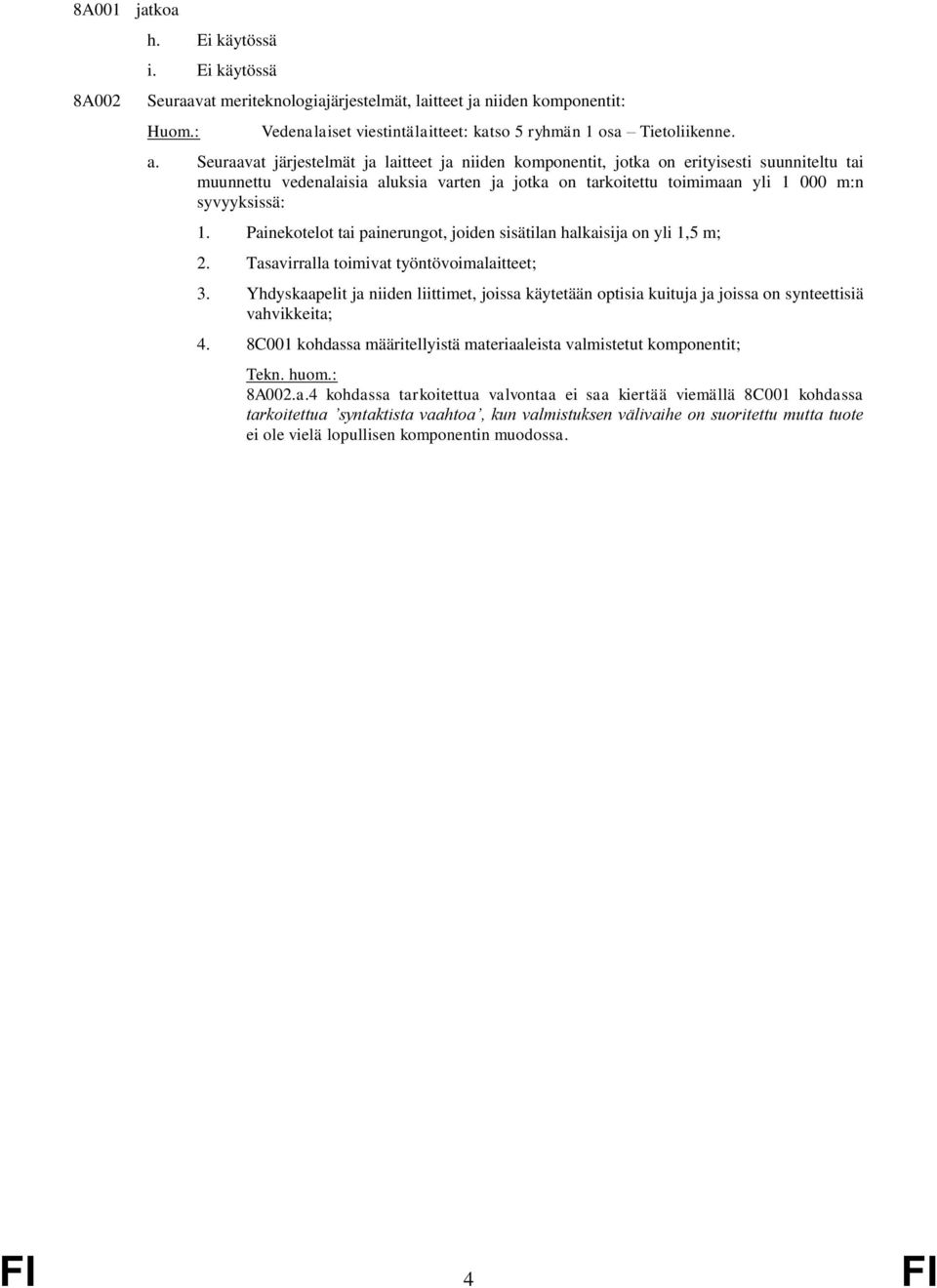

4 8A001 jatkoa 8A002 h. Ei käytössä i. Ei käytössä Seuraavat meriteknologiajärjestelmät, laitteet ja niiden komponentit: Huom.: Vedenalaiset viestintälaitteet: katso 5 ryhmän 1 osa Tietoliikenne. a. Seuraavat järjestelmät ja laitteet ja niiden komponentit, jotka on erityisesti suunniteltu tai muunnettu vedenalaisia aluksia varten ja jotka on tarkoitettu toimimaan yli m:n syvyyksissä: 1. Painekotelot tai painerungot, joiden sisätilan halkaisija on yli 1,5 m; 2. Tasavirralla toimivat työntövoimalaitteet; 3. Yhdyskaapelit ja niiden liittimet, joissa käytetään optisia kuituja ja joissa on synteettisiä vahvikkeita; 4. 8C001 kohdassa määritellyistä materiaaleista valmistetut komponentit; Tekn. huom.: 8A002.a.4 kohdassa tarkoitettua valvontaa ei saa kiertää viemällä 8C001 kohdassa tarkoitettua syntaktista vaahtoa, kun valmistuksen välivaihe on suoritettu mutta tuote ei ole vielä lopullisen komponentin muodossa. FI 4 FI

5 8A002 jatkoa b. Järjestelmät, jotka on erityisesti suunniteltu tai muunnettu ohjaamaan automaattisesti 8A001 kohdassa määriteltyjen vedenalaisten alusten liikkeitä käyttäen navigointitietoa ja suljetun säätöpiirin servo-ohjausta ja joilla on jokin seuraavista ominaisuuksista: 1. Mahdollistavat aluksen liikkumisen 10 m:n sisällä ennalta annetusta vesipatsaan pisteestä; 2. Säilyttävät aluksen paikan 10 m:n sisällä ennalta määritellystä vesipatsaan pisteestä; tai 3. Säilyttävät aluksen etäisyyden 10 m:n tarkkuudella, kun seurataan merenpohjalla tai sen alla olevaa kaapelia; c. Kuituoptiset painerunkoläpiviennit; d. Seuraavat vedenalaiset näyttöjärjestelmät: 1. Seuraavat televisiojärjestelmät ja televisiokamerat: a. Televisiojärjestelmät (jotka koostuvat kamerasta, valonlähteistä, monitorointi- ja signaalinvälityslaitteista), joiden rajaerottelu-tarkkuus ilmassa mitattuna on yli 800 juovaa ja jotka on erityisesti suunniteltu tai muunnettu vedenalaisen aluksen etäistoimintaan; b. Vedenalaiset televisiokamerat, joiden rajaerottelutarkkuus ilmassa mitattuna on yli juovaa; c. Heikon valotason televisiokamerat, jotka on erityisesti suunniteltu tai muunnettu vedenalaiseen käyttöön ja joilla on kaikki seuraavat: 1. 6A002.a.2.a kohdassa määritellyt kuvanvahvistinputket; ja 2. Enemmän kuin aktiivista pikseliä puolijohdepinta-alamatriisia kohti; Tekn. huom.: Rajaerottelutarkkuus on horisontaalisen resoluution mitta, joka tavallisesti ilmaistaan testitaulukosta erottuvana maksimijuovalukuna kuvan korkeutta kohti käyttäen IEEE:n standardia 208/1960 tai vastaavaa standardia. 2. Järjestelmät, jotka on erityisesti suunniteltu tai muunnettu vedenalaisen aluksen etäistoimintaan ja jotka käyttävät tekniikkaa, jolla minimoidaan takaisinsironnan vaikutuksia, mukaan lukien etäisyyden mukaan toimivat valonlähteet tai laser järjestelmät; FI 5 FI

6 8A002 jatkoa e. Valokuvauskamerat, jotka on erityisesti suunniteltu tai muunnettu vedenalaiseen käyttöön yli 150 m:n syvyydessä, joiden filmikoko on vähintään 35 mm ja joilla on jokin seuraavista ominaisuuksista: 1. Filmiin voidaan sisällyttää tietoa kameran ulkopuolisesta lähteestä; 2. Automaattinen polttovälin taustakorjaus; tai 3. Automaattinen kompensointiohjaus, joka on erityisesti suunniteltu mahdollistamaan vedenalaisen kameran kotelon käyttö yli m:n syvyyksissä; f. Ei käytössä; g. Seuraavat erityisesti vedenalaiseen käyttöön suunnitellut tai muunnetut valonlähdejärjestelmät: 1. Stroboskooppiset valonlähteet, jotka kykenevät antamaan yli 300 J:n suuruisen valoenergian välähdystä kohti ja joiden välähdysnopeus on enemmän kuin 5 välähdystä sekunnissa; 2. Argonvalokaarijärjestelmät, jotka on erityisesti suunniteltu käytettäväksi yli m:n syvyyksissä; h. Erityisesti vedenalaiseen käyttöön suunnitellut robotit, joita ohjataan käyttämällä dedikoitua tietokonetta, ja joilla on jokin seuraavista: 1. Ne sisältävät järjestelmiä, jotka ohjaavat robottia käyttäen tietoa antureilta, jotka mittaavat ulkoiseen kohteeseen kohdistettua voimaa tai momenttia, ulkoisen kohteen etäisyyttä tai robotin ja ulkoisen kohteen välistä tuntoaistia; tai 2. Ne kykenevät aikaansaamaan vähintään 250 N:n voiman tai vähintään 250 Nm:n momentin, ja niiden rakenne-elimissä on käytetty titaanipohjaisia seoksia tai kuitu- tai säie komposiittimateriaaleja ; FI 6 FI

7 8A002 jatkoa i. Etäisohjatut nivelmanipulaattorit, jotka on erityisesti suunniteltu tai muunnettu käytettäväksi vedenalaisissa aluksissa ja joilla on jokin seuraavista: 1. Niissä on järjestelmiä, jotka ohjaavat manipulaattoria käyttäen tietoa antureista, jotka mittaavat jotakin seuraavista: a. Ulkoiseen kohteeseen kohdistettu voima tai momentti; tai b. Tuntoaisti manipulaattorin ja ulkoisen kohteen välillä; tai 2. Niitä ohjataan isäntä-orja-suhdesäätötekniikalla ja niillä on vähintään 5 liikkeen vapausastetta ; Tekn. huom.: Vain ne toiminnot, joilla on asennon takaisinkytkentää käyttävä suhteellinen liikesäätö, otetaan huomioon vapausasteiden lukumäärää määritettäessä. j. Seuraavat ilmasta riippumattomat, erityisesti vedenalaiseen käyttöön suunnitellut tehojärjestelmät: 1. Brayton- tai Rankine-moottorien ilmasta riippumattomat järjestelmät, joilla on jokin seuraavista ominaisuuksista: a. Kemialliset pesuri- tai imeytysjärjestelmät, jotka on erityisesti suunniteltu poistamaan hiilidioksidia, hiilimonoksidia ja ainehiukkasia kierrätetyistä moottorin pakokaasuista; b. Järjestelmät, jotka on erityisesti suunniteltu käyttämään yksiatomista kaasua; c. Laitteet tai suojukset, jotka on erityisesti suunniteltu vaimentamaan alle 10 khz:n taajuuksista melua veden alla, tai erityiset iskua vaimentavat kiinnityslaitteet; tai d. Järjestelmät, joilla on kaikki seuraavat ominaisuudet: 1. Ne on erityisesti suunniteltu paineistamaan reaktiotuotteita tai puhdistamaan polttoainetta (reforming-menetelmällä); 2. Ne on erityisesti suunniteltu varastoimaan reaktiotuotteita; ja 3. Ne on erityisesti suunniteltu poistamaan reaktiotuotteet yli 100 kpa:n painetta vastaan; FI 7 FI

8 8A002.j jatkoa 2. Dieselmoottorien ilmasta riippumattomat järjestelmät, joilla on kaikki seuraavat ominaisuudet: a. Kemialliset pesuri- tai imeytysjärjestelmät, jotka on erityisesti suunniteltu poistamaan hiilidioksidia, hiilimonoksidia ja ainehiukkasia kierrätetyistä moottorin pakokaasuista; b. Järjestelmät, jotka on erityisesti suunniteltu käyttämään yksiatomista kaasua; c. Laitteet tai suojukset, jotka on erityisesti suunniteltu vaimentamaan alle 10 khz:n taajuuksista melua veden alla, tai erityiset iskua vaimentavat kiinnityslaitteet; ja d. Erityisesti suunnitellut pakokaasujärjestelmät, jotka eivät poista palamistuloksia jatkuvasti; 3. Polttokennojen ilmasta riippumattomat järjestelmät, joiden teho on yli 2 kw ja joilla on jokin seuraavista ominaisuuksista: a. Laitteet tai suojukset, jotka on erityisesti suunniteltu vaimentamaan alle 10 khz:n taajuuksista melua veden alla, tai erityiset iskua vaimentavat kiinnityslaitteet; tai b. Järjestelmät, joilla on kaikki seuraavat ominaisuudet: 1. Ne on erityisesti suunniteltu paineistamaan reaktiotuotteita tai puhdistamaan polttoainetta (reforming-menetelmällä); 2. Ne on erityisesti suunniteltu varastoimaan reaktiotuotteita; ja 3. Ne on erityisesti suunniteltu poistamaan reaktiotuotteet yli 100 kpa:n painetta vastaan; 4. Stirling-moottorien ilmasta riippumattomat järjestelmät, joilla on kaikki seuraavat ominaisuudet: a. Laitteet tai suojukset, jotka on erityisesti suunniteltu vaimentamaan alle 10 khz:n taajuuksista melua veden alla, tai erityiset iskua vaimentavat kiinnityslaitteet; ja b. Erityisesti suunnitellut pakokaasujärjestelmät, jotka poistavat reaktiotuotteita vähintään 100 kpa:n painetta vastaan; FI 8 FI

9 k. Ei käytössä l. Ei käytössä m. Ei käytössä n. Ei käytössä o. Seuraavat potkurit, tehonsiirtojärjestelmät, tehontuottojärjestelmät tai melunvaimennusjärjestelmät: 1. Ei käytössä 2. Seuraavat aluksissa käytettävät potkurit, tehojärjestelmät tai tehonsiirtojärjestelmät: a. Säätösiipipotkurit ja niiden napakokoonpanot, jotka on mitoitettu yli 30 MW:lle; b. Sisäisesti nestejäähdytetyt sähkö-työntövoimamoottorit, joiden antoteho on yli 2,5 MW; c. Suprajohde työntövoimamoottorit tai kestomagneetti-työntövoimamoottorit, joiden antoteho on yli 0,1 MW; d. Tehonsiirron akselijärjestelmät, jotka sisältävät komponentteja komposiitti materiaaleista ja jotka kykenevät siirtämään enemmän kuin 2 MW; e. Tuuletetut tai jäähdytetyt potkurijärjestelmät, jotka on mitoitettu yli 2,5 MW:lle; 3. Seuraavat melunvaimennusjärjestelmät, joita käytetään vähintään tonnin uppouman aluksissa: a. Melunvaimennusjärjestelmät, jotka vaimentavat alle 500 Hz:n taajuuksia ja jotka koostuvat akustisista jalustoista dieselmoottoreita, dieselgeneraattoreita, kaasuturbiineita, kaasu-turbiinigeneraattoreita, työntövoimamoottoreita tai niiden alennusvaihteita varten ja jotka on erityisesti suunniteltu melun tai tärinän vaimentamiseen ja joiden oma massa on yli 30 % asennettavien laitteiden massasta; b. Aktiiviset äänen vaimennus- tai kumoamisjärjestelmät tai magneettiset laakerit, jotka on erityisesti suunniteltu tehonsiirtojärjestelmiin; Tekn. huom.: Aktiiviset äänen vaimennus- tai kumoamisjärjestelmät sisältävät elektronisia ohjausjärjestelmiä, jotka kykenevät aktiivisesti vähentämään laitteiden tärinää tuottamalla melun tai tärinän vastasignaaleja suoraan melun tai tärinän lähteeseen. FI 9 FI

10 8A002 jatkoa p. Vesisuihkutyöntövoimajärjestelmät, joilla on kaikki seuraavat ominaisuudet: 1. Niiden ulostuloteho on yli 2,5 MW; ja 2. Ne käyttävät suunnattavaa suutinta ja virtausta säätelevää siipitekniikkaa parantamaan työntötehoa tai vähentämään koneen aiheuttamaa veden alla leviävää melua; q. Seuraavat vedenalaisessa uinnissa ja sukeltamisessa käytettävät laitteet: 1. Suljetun kierron happilaitteet; 2. Puolisuljetun kierron happilaitteet; Huom.: 8A002.q kohdassa ei aseteta valvonnanalaisiksi henkilökohtaiseen käyttöön tarkoitettuja yksittäisiä happilaitteita, jotka ovat käyttäjiensä mukana. Huom.: Erityisesti sotilaskäyttöön suunnitellut tuotteet ja laitteet: katso asetarvikeluettelo. r. Akustiset sukeltajien häirintäjärjestelmät, jotka on erityisesti suunniteltu tai muunnettu sukeltajien häiritsemiseksi ja joiden äänenpainetaso on vähintään 190 db (vertailuarvo 1 μρa 1 m:n etäisyydellä) 200 Hz:n ja matalammilla taajuuksilla. Huom. 1: Huom. 2: 8A002.r kohdassa ei aseteta valvonnanalaiseksi sukeltajien häirintäjärjestelmiä, jotka perustuvat vedenalaisiin räjähdyslaitteisiin, ilma-aseisiin tai palaviin lähteisiin. 8A002.r kohta käsittää akustiset sukeltajien häirintäjärjestelmät, joissa käytetään kipinäväli-lähteitä eli plasma-äänilähteitä. FI 10 FI

11 8B 8B001 8C 8C001 8D 8D001 8D002 8E 8E001 8E002 Testaus-, tarkastus- ja tuotantolaitteet Vesitunnelit, joiden taustamelu on vähemmän kuin 100 db (vertailuarvo 1 μρa, 1 Hz) taajuusalueella 0 Hz 500 Hz ja jotka on suunniteltu mittaamaan veden virtauksen synnyttämää akustista kenttää työntövoimajärjestelmien mallien ympärillä. Materiaalit Syntaktiset vaahdot, jotka on suunniteltu vedenalaiseen käyttöön ja joilla on kaikki seuraavat: Huom.: Katso myös 8A002.a.4 kohta. a. Ne on suunniteltu yli m:n syvyyksille; ja b. Tiheys on alle 561 kg/m 3 ; Tekn. huom.: Syntaktinen vaahto koostuu ontoista muovi- tai lasipalloista, jotka on upotettu hartsimatriisiin. Ohjelmistot Ohjelmistot, jotka on erityisesti suunniteltu tai muunnettu 8A, 8B tai 8C kohdassa määriteltyjen laitteiden tai materiaalien kehittämistä, tuotantoa tai käyttöä varten. Erityiset ohjelmistot, jotka on erityisesti suunniteltu tai muunnettu vedenalaisen melun vähentämiseen tarkoitettujen potkurien kehittämistä, tuotantoa, korjausta, huoltoa tai uudistamista (uudelleenkoneistamista) varten. Teknologia Teknologia yleisen teknologiahuomautuksen mukaisesti 8A, 8B tai 8C kohdassa määriteltyjen laitteiden ja materiaalien kehittämistä ja tuotantoa varten. Muu teknologia seuraavasti: a. Teknologia, joka on tarkoitettu erityisesti vedenalaisen melun vähentämiseen suunniteltujen potkurien kehittämistä, tuotantoa, korjausta, huoltoa tai uudelleenkoneistamista varten; b. Teknologia, joka on tarkoitettu 8A001, 8A002.b, 8A002.j, 8A002.o tai 8A002.p kohdassa määriteltyjen laitteiden huoltoa tai kunnostamista varten. c. Yleisen teknologiahuomautuksen mukainen teknologia, joka on tarkoitettu seuraavien kehittämiseen tai tuotantoon : FI 11 FI

12 8E002.c. jatkoa Tekn. huom.: 1. (Täysin helmoitetut) ilmatyynyalukset, joilla on kaikki seuraavat ominaisuudet: a. Suunniteltu maksiminopeus täydessä lastissa on yli 30 solmua merkitsevän aallonkorkeuden ollessa vähintään 1,25 m; b. Tyynypaine on yli Pa; ja c. Tyhjän ja täyteen lastatun aluksen uppoumasuhde on alle 0,70; 2. Sivurungoilla varustetut ilmatyynyalukset, joiden suunniteltu maksiminopeus täydessä lastissa on yli 40 solmua merkitsevän aallonkorkeuden ollessa vähintään 3,25 m; 3. Kantosiipialukset, joissa on aktiiviset järjestelmät kantosiipien automaattiseksi ohjaamiseksi ja joiden maksiminopeus täydessä lastissa on vähintään 40 solmua merkitsevän aallonkorkeuden ollessa vähintään 3,25 m; tai 4. Pienen vesiviivapinta-alan alukset, joilla on jokin seuraavista ominaisuuksista: a. Joiden uppouma täydessä lastissa ylittää 500 tonnia ja joiden suunniteltu maksiminopeus täydessä lastissa on yli 35 solmua merkitsevän aallonkorkeuden ollessa vähintään 3,25 m; tai b. Joiden uppouma täydessä lastissa ylittää tonnia ja joiden suunniteltu maksiminopeus täydessä lastissa on yli 25 solmua merkitsevän aallonkorkeuden ollessa vähintään 4 m; Pienen vesiviivapinta-alan alus määritellään seuraavalla kaavalla: vesiviivapinta-ala suunnitellulla toimintasyväyksellä on vähemmän kuin 2 (uppouman tilavuus suunnitellulla toimintasyväyksellä) 2/3. FI 12 FI
