1 Jäähdytystornit ja it

2 Jäähdytystornit ja it Vestas aircoil A/S on valinnut edustajakseen ViFlow Finland Oy:n. Yksinmyyntioikeussopimus kattaa alueena Suomen sekä suomalaisten asiakkaiden projektien kautta koko maailman. Sopimus täydentää ViFlow ryhmän tuoteperhettä merkittävästi. Tämän ansiosta voimme tarjota asiakkaillemme kokonaispalvelua koko lämmönsiirron kentässä. Vestaksen Industrial Cooling sektorin tuotteet: jäähdytystornit ja dry coolerit (joista myös nimitys Radiator Cooler) soveltuvat laajalle käyttöalueelle pienemmistä LVI-sektorin tarpeista suuriin teollisuussarjoihin, joista suurimman modulin pinta-ala on 144 m2. Sopimuksen ansiosta asiakkaat saavat kauttamme palvelua niin uusien jäähdytysjärjestelmien tarpeisiin, varaosien hankkimiseen kuin tornin huoltoihin.

3 Jäähdytystornit Luonnon oma metodi Jäähdytystornien tehokas ja edullinen toiminta käyttää luonnon omaa jäähdytysmekanismia. Jäähdytys perustuu veden haihtumisenergiaa hyödyntävään periaatteeseen. Kiertovesi ruiskutetaan tornin sisässä olevaan haihdutuskennostoon. Haihdutuskennostossa vesi joutuu tekemisiin torniin puhaltimen avulla johdetun ilman kanssa, joka saa aikaan haihtumisen. Kun osa vesivirrasta haihtuu, luovuttaa vesi samalla lämpöä ja jäähtyy. Tämän ansiosta jäähdytysvesi saadaan jäähtymään ympäröivän ilman lämpötilaa pienemmäksi. Korkea laatu takaa pitkän käyttöiän Vestas aircoil jäähdytystornien rakenne ja materiaalit on suunniteltu pitkäikäisiksi ja toimimaan luotettavasti vähäisellä huoltotarpeella. Tornin yläosa, sivuseinät ja asaosassa sijaitseva vesiallas ovat lasikuituvahvisteista polyesteriä. Kaikki teräsosat ovat galvanisoituja tai ruostumatonta terästä. Ilman imuaukot ovat polypropyleneeniä. Standardimalleissa nesteen maksimilämpötila on 75 C. Erikoismalleissa lämpötila voidaan korottaa 95 C:hen. Pieni veden kulutus Vain pieni osa kiertovedestä pitää korvata. Korvaustarve johtuu jäähdytyksessä tapahtuvasta haihtumisesta. Korvaus tehdään, jotta myös epäpuhtaudet eivät pääse rikastumaan kiertoveteen. Haihtumishäviö riippuu ympäröivästä ilman tilasta, mutta tyypillisesti se on noin 0.05%. Korvausvesi on usein hieman tätä suurempi epäpuhtauksien rikastumisen ehkäisemiseksi. Kustannustehokas Jäähdytystornien energiankulutus on erittäin alhainen muihin jäähdytysmenetelmiin verrattuna. Uudet tornit on suunniteltu siten, että suuriakin vesimääriä voidaan jäähdyttää yhä pienemmällä vesi- ja energiamäärällä. Tämä mahdollistaa raakavesien käytön pienentämisen. Soveltuu moniin tehtäviin suljettu jäähdytysveden kierto lauhduttimet hydraulinen öljy autoklaavit haihduttimet puristusprosessit (extruders) käymisprosessit (fermenters) koneiden testauspenkit prosessien epäsuora jäähdytys

4 Alhainen melutaso Jäähdytystornit on suunniteltu toimimaan mahdollisimman alhaisella melutasolla. Melutason alentamiseksi tornit voidaan myös varustaa äänenvaimentimilla ja puhaltimen teho voidaan taajuusmuuntimella säätää vastaamaan todellista jäähdytystarvetta. Nopea ja helppo huoltaa Jokainen moduuli on varustettu huolto-ovella, jonka avulla tarvittavat huollot ja tarkistukset on helppo suorittaa. Tornin jokaiseen osaan pääsee helposti tekemään kaikki tarvittavat toimenpiteet. Ei käyttökatkoja Jäähdytystornin jokainen moduuli toimii itsenäisesti omalla puhaltimella ja vesiliitännällä varustettuna. Jäähdytettävän vesimäärän vaihdellessa voidaan yksittäiset moduulit kytkeä pois käytöstä. Tornin huoltotarkastukset voidaan suorittaa moduuli kerrallaan ilman, että jäähdytyssysteemiin tulee katkoksia. Nopea ja helppo asennus Tornien modulaarinen rakenne mahdollistaa nopean asennuksen ja laite saadaan nopeasti käyttövalmiiksi. Moduulit kootaan päällekkäin ja kiinnitetään pulteilla yhteen. Tornit voidaan toimittaa kontteihin pakattuina. Esimerkkejä erikoisvarusteista Asiakkaillamme on usein erikoisvaatimuksia laitteiston suhteen. Mallit voidaan räätälöidä kuhunkin tehtävään sopiviksi. iso ovi tornin sisällä tapahtuvia huoltotöitä varten osat voidaan valmistaa myös haponkestävästä teräksestä (1.4404) suodattimet estämään pölyn, lehtien tms. sisäänpääsyn ilman mukana tornin väri voidaan valita ympäristöön sopivaksi äänieristys paikallisten vaatimusten mukaisesti elektroninen pinnanmittaus ja/tai virtaussäätö teräksinen (myös ) vesiallas, joka voidaan varustaa pumpuilla tarvittaessa

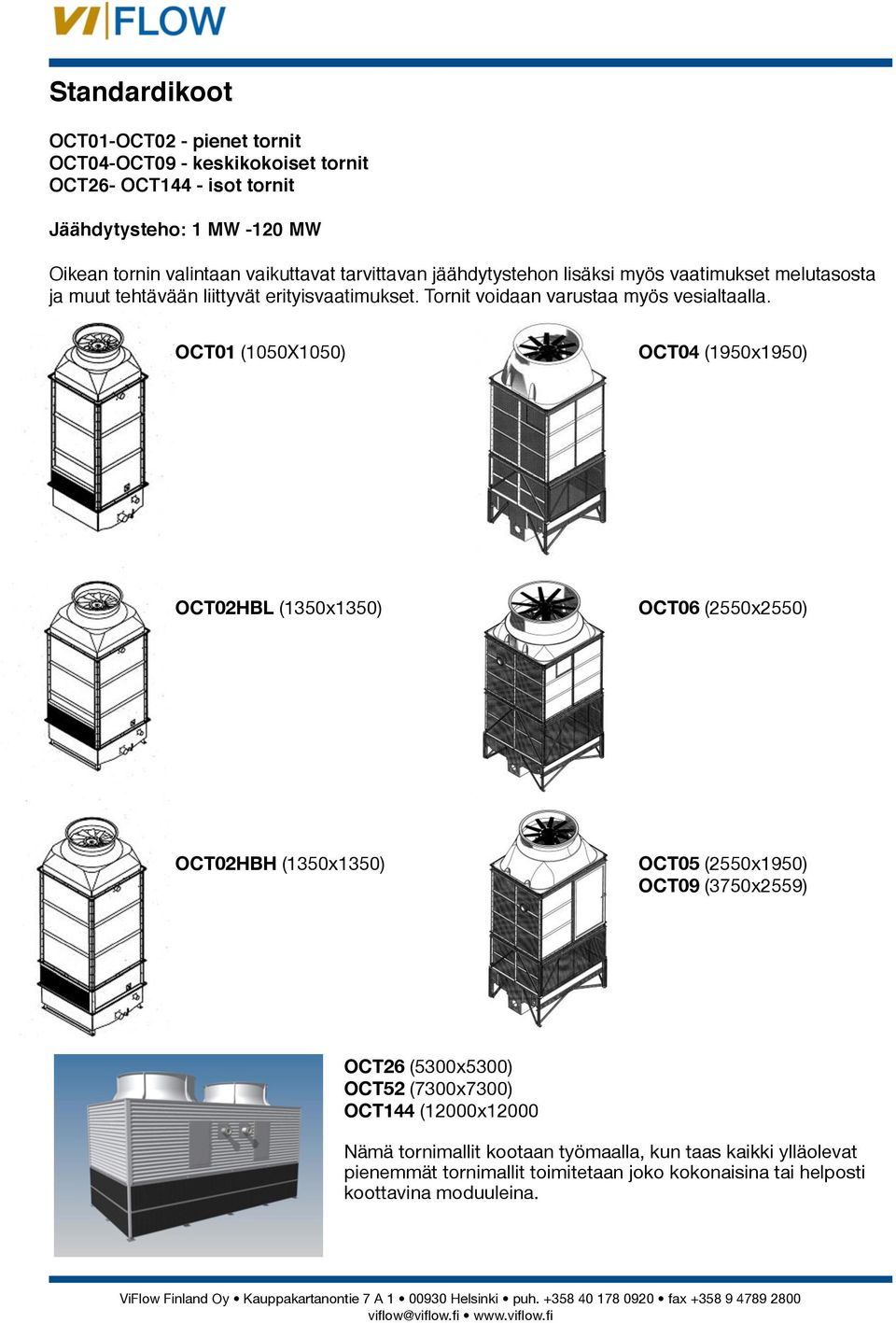

5 Standardikoot OCT01-OCT02 - pienet tornit OCT04-OCT09 - keskikokoiset tornit OCT26- OCT144 - isot tornit Jäähdytysteho: 1 MW -120 MW Oikean tornin valintaan vaikuttavat tarvittavan jäähdytystehon lisäksi myös vaatimukset melutasosta ja muut tehtävään liittyvät erityisvaatimukset. Tornit voidaan varustaa myös vesialtaalla. OCT01 (1050X1050) OCT04 (1950x1950) OCT02HBL (1350x1350) OCT06 (2550x2550) OCT02HBH (1350x1350) OCT05 (2550x1950) OCT09 (3750x2559) OCT26 (5300x5300) OCT52 (7300x7300) OCT144 (12000x12000 Nämä tornimallit kootaan työmaalla, kun taas kaikki ylläolevat pienemmät tornimallit toimitetaan joko kokonaisina tai helposti koottavina moduuleina.

6 Referenssejä UPM Kymmene Wisaforest Pietarsaari Jäähdytystorni tyyppi OCT09-HB sisältäen kuvassa näkyvän äänenvaimentimen Ruukki Raahe Jäähdytystorni tyyppi OCT52-WB Samaan tehtaaseen on myös toimitettu jäähdytystorni tyyppi OCT04-HB Hede Nielsen Alphalydd Kalundborg Kaksi jäähdytystorniyksikköä OCT26WB04

7 (Radiator Cooler) Nesteiden ilmajäähdytys Dry cooleleissa jäähdytettävä neste ei ole suorassa kontaktissa ilman kanssa. Niissä neste virtaa putkissa ja ilma lamellikennoissa ristikkäisvirtausperiaatteella. Veden jäähtyminen perustuu ilman lämpenemiseen ja tästä syystä veden lämpötilaa ei saada ympäröivän ilman alapuolelle. Nyrkkisääntönä on kustannustasoltaan järkevää ratkaisua mietittäessä 5 C erotus veden ja ilman lämpötilan välillä. Milloin dry cooler on hyvä vaihtoehto? vettä ei ole saatavilla tai veden käytöstä jäähdytykseen aiheutuu korkeat kustannukset näkyvät höyrypilvet ovat epätoivottuja melutaso täytyy pystyä pitämään matalana Ilmajäähdytyksen edut lisävettä ei tarvita, ei haihtumista ei kemikaaleja tarvitsee vähän huoltoa jäätyminen on helppo estää lisäämällä esim. glykolia höyrypilviä ei muodostu alhaisissa lämpötiloissa Käyttöalueita metsä- ja paperiteollisuus ilmastointi voimalaitokset kemianteollisuus vesi- ja jätevesilaitokset elintarviketeollisuus biokaasulaitokset kasvihuoneet isommissa jäähdytyssysteemeissä sovelletaan usein: dry coolerit talvikäytössä ja jäähdytystornit kesäkäytössä. Painetestaus Testaus suoritetaan 16 Bar:in paineella (kennoston testaus). Matala energiankulutus ja hiljainen käyttää Suunnitteluvaiheessa on kiinnitetty erityistä huomiota energiankulutukseen, jotta käyttökustannukset saadaan mahdollisimman edullisiksi. puhaltimen kotelo on muotoiltu siten, että ilman turbulenssi ja melutaso pysyvät matalina puhaltimen kotelo on galvanoitua terästä tai alumiinia puhaltimen siivet ovat alumiinia tai lasikuituvahvisteista PAG-polyamidia moottorit kuluttavat vähän energiaa lämpötilan säätölaitteet lisävarusteena Materiaalit Kaikkiin laiteen osiin on saatavissa monia materiaalivaihtoehtoja kuten kupari,kuparinikkeliseos, alumiini, alumiini-magnesiumseos, ruostumaton teräs, haponkestävä ruostumaton teräs ja titaani. Lisävarusteet: jokaiselle moottorille turvakytkin yhteinen sisälämmitin ON/OFF säätö jännitteen säätö taajuusmuunnin termistori moottorin suojaukseen yksivaihemoottori pintakäsittely suojalakalla (esim.merikuljetukset tai ilman epäpuhtaudet)

8 referenssejä Fasan Nestved Fasan Wärtsilä on yksi Suomen suurimmista asiakkaista.

9 Huolto ja korjaukset Sertifikaatit ViFlow:n kautta asiakkaat saavat kattavan palvelukonseptin jäähdytystorneille ja dry coolereille. asennusapu/asennusvalvoja neuvonta / ongelmien ratkaisu huollot ja tarkastukset korjaukset varaosat Kokemus takaa laadun Jäähdytystornien ja dry coolerien suunnittelu perustuu monivuotiseen kokemukseen ja korkeatasoisiin mitoitusohjelmiin. Valmistuksessa noudatetaan ISO 9002 standardia. ViFlow Finland Oy on osa lämmönsiirtimien ja paineastioiden mitoitukseen, suunnitteluun, valmistukseen ja myyntiin erikoistunutta ViFlow ryhmää. Tässä esiteltyjen jäähdytystornien ja dry coolereiden lisäksi valikoimiimme kuuluvat hitsatut, tiivisteelliset ja juotetut levylämmönsiirtimet, putkilämmönsiirtimet, sekä muut painelaitteet kuten reaktorit ja säiliöt. Automaattiset suodattimet täydentävät tarjontamme niin, että voimme palvella asiakkaitamme koko lämmönsiirron saralla. Lisätietoja saatte ottamalla meihin yhteyttä.
