S/Y MIRILYN MITAT. (mukaanlukien uimataso m) Uppouma (tankit täynnä) 17.5 t m m. Nukkumapaikat: 9

Transkriptio

1 S/Y MIRILYN MITAT L.O.A m (mukaanlukien uimataso m) L.W.L m Leveys 4.43 m Syväys 2.75 m Uppouma (tankit täynnä) 17.5 t Kölipaino 7.5 t I 20.3 m J 5.8 m P 17.9 m E 5.5 m Nukkumapaikat: 9 Suunnittelija: Jorma Nyman Rakennusvuosi: 1992

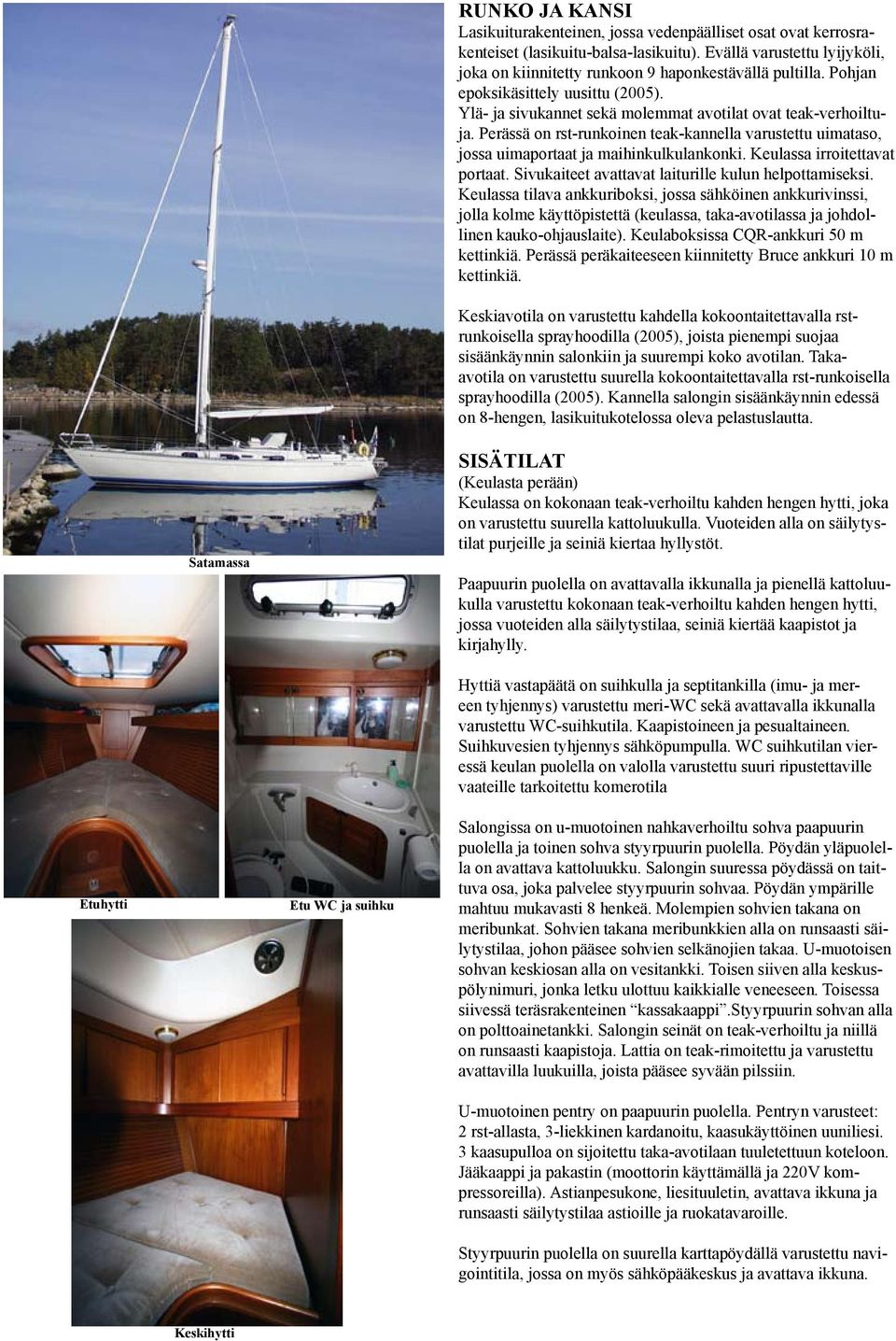

2 RUNKO JA KANSI Lasikuiturakenteinen, jossa vedenpäälliset osat ovat kerrosrakenteiset (lasikuitu-balsa-lasikuitu). Evällä varustettu lyijyköli, joka on kiinnitetty runkoon 9 haponkestävällä pultilla. Pohjan epoksikäsittely uusittu (2005). Ylä- ja sivukannet sekä molemmat avotilat ovat teak-verhoiltuja. Perässä on rst-runkoinen teak-kannella varustettu uimataso, jossa uimaportaat ja maihinkulkulankonki. Keulassa irroitettavat portaat. Sivukaiteet avattavat laiturille kulun helpottamiseksi. Keulassa tilava ankkuriboksi, jossa sähköinen ankkurivinssi, jolla kolme käyttöpistettä (keulassa, taka-avotilassa ja johdollinen kauko-ohjauslaite). Keulaboksissa CQR-ankkuri 50 m kettinkiä. Perässä peräkaiteeseen kiinnitetty Bruce ankkuri 10 m kettinkiä. Keskiavotila on varustettu kahdella kokoontaitettavalla rstrunkoisella sprayhoodilla (2005), joista pienempi suojaa sisäänkäynnin salonkiin ja suurempi koko avotilan. Takaavotila on varustettu suurella kokoontaitettavalla rst-runkoisella sprayhoodilla (2005). Kannella salongin sisäänkäynnin edessä on 8-hengen, lasikuitukotelossa oleva pelastuslautta. Satamassa SISÄTILAT (Keulasta perään) Keulassa on kokonaan teak-verhoiltu kahden hengen hytti, joka on varustettu suurella kattoluukulla. Vuoteiden alla on säilytystilat purjeille ja seiniä kiertaa hyllystöt. Paapuurin puolella on avattavalla ikkunalla ja pienellä kattoluukulla varustettu kokonaan teak-verhoiltu kahden hengen hytti, jossa vuoteiden alla säilytystilaa, seiniä kiertää kaapistot ja kirjahylly. Etuhytti Etu WC ja suihku Hyttiä vastapäätä on suihkulla ja septitankilla (imu- ja mereen tyhjennys) varustettu meri-wc sekä avattavalla ikkunalla varustettu WC-suihkutila. Kaapistoineen ja pesualtaineen. Suihkuvesien tyhjennys sähköpumpulla. WC suihkutilan vieressä keulan puolella on valolla varustettu suuri ripustettaville vaateille tarkoitettu komerotila Salongissa on u-muotoinen nahkaverhoiltu sohva paapuurin puolella ja toinen sohva styyrpuurin puolella. Pöydän yläpuolella on avattava kattoluukku. Salongin suuressa pöydässä on taittuva osa, joka palvelee styyrpuurin sohvaa. Pöydän ympärille mahtuu mukavasti 8 henkeä. Molempien sohvien takana on meribunkat. Sohvien takana meribunkkien alla on runsaasti säilytystilaa, johon pääsee sohvien selkänojien takaa. U-muotoisen sohvan keskiosan alla on vesitankki. Toisen siiven alla keskuspölynimuri, jonka letku ulottuu kaikkialle veneeseen. Toisessa siivessä teräsrakenteinen kassakaappi.styyrpuurin sohvan alla on polttoainetankki. Salongin seinät on teak-verhoiltu ja niillä on runsaasti kaapistoja. Lattia on teak-rimoitettu ja varustettu avattavilla luukuilla, joista pääsee syvään pilssiin. U-muotoinen pentry on paapuurin puolella. Pentryn varusteet: 2 rst-allasta, 3-liekkinen kardanoitu, kaasukäyttöinen uuniliesi. 3 kaasupulloa on sijoitettu taka-avotilaan tuuletettuun koteloon. Jääkaappi ja pakastin (moottorin käyttämällä ja 220V kompressoreilla). Astianpesukone, liesituuletin, avattava ikkuna ja runsaasti säilytystilaa astioille ja ruokatavaroille. Styyrpuurin puolella on suurella karttapöydällä varustettu navigointitila, jossa on myös sähköpääkeskus ja avattava ikkuna. Keskihytti

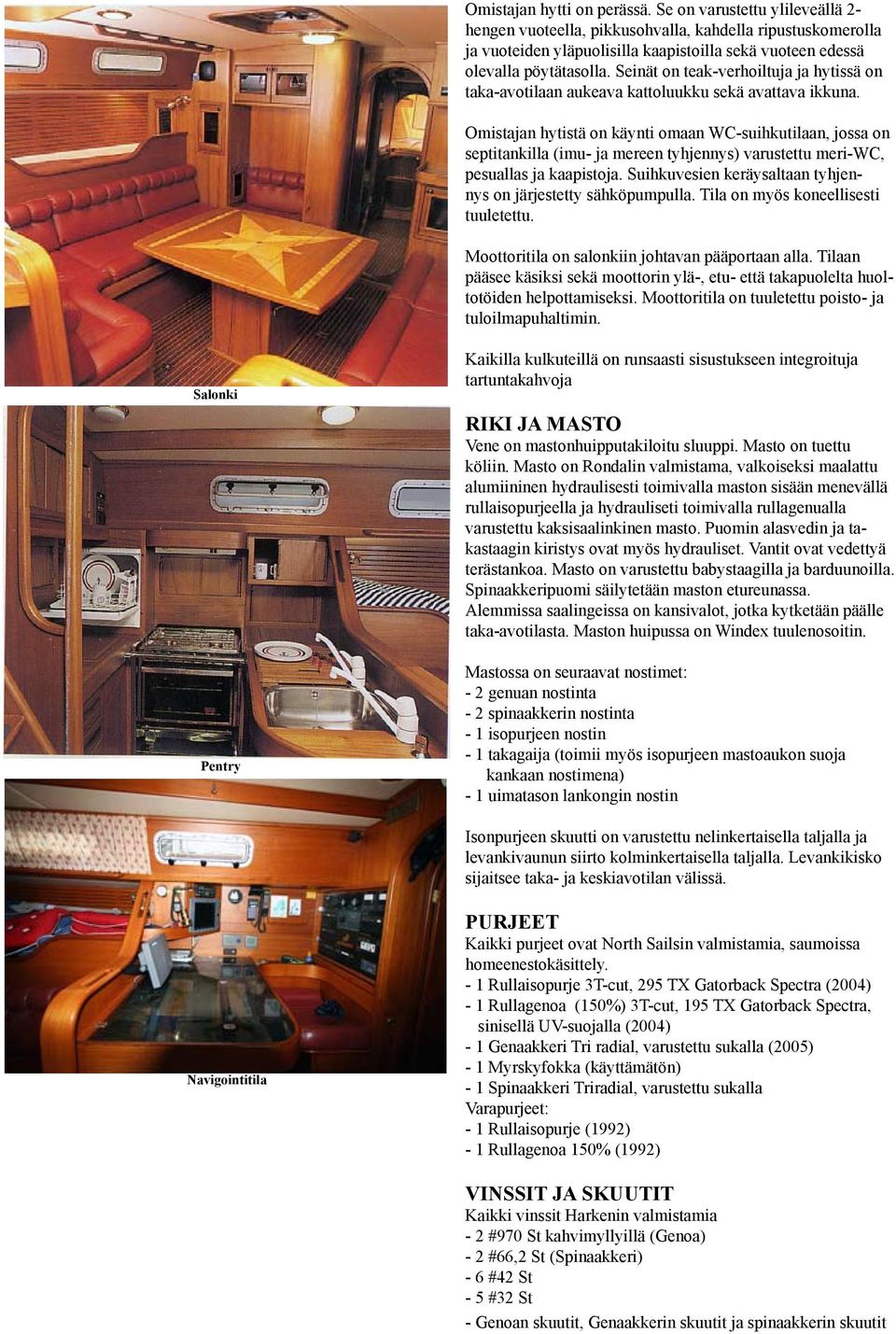

3 Omistajan hytti on perässä. Se on varustettu ylileveällä 2- hengen vuoteella, pikkusohvalla, kahdella ripustuskomerolla ja vuoteiden yläpuolisilla kaapistoilla sekä vuoteen edessä olevalla pöytätasolla. Seinät on teak-verhoiltuja ja hytissä on taka-avotilaan aukeava kattoluukku sekä avattava ikkuna. Omistajan hytistä on käynti omaan WC-suihkutilaan, jossa on septitankilla (imu- ja mereen tyhjennys) varustettu meri-wc, pesuallas ja kaapistoja. Suihkuvesien keräysaltaan tyhjennys on järjestetty sähköpumpulla. Tila on myös koneellisesti tuuletettu. Moottoritila on salonkiin johtavan pääportaan alla. Tilaan pääsee käsiksi sekä moottorin ylä-, etu- että takapuolelta huoltotöiden helpottamiseksi. Moottoritila on tuuletettu poisto- ja tuloilmapuhaltimin. Salonki Pentry Kaikilla kulkuteillä on runsaasti sisustukseen integroituja tartuntakahvoja RIKI JA MASTO Vene on mastonhuipputakiloitu sluuppi. Masto on tuettu köliin. Masto on Rondalin valmistama, valkoiseksi maalattu alumiininen hydraulisesti toimivalla maston sisään menevällä rullaisopurjeella ja hydrauliseti toimivalla rullagenualla varustettu kaksisaalinkinen masto. Puomin alasvedin ja takastaagin kiristys ovat myös hydrauliset. Vantit ovat vedettyä terästankoa. Masto on varustettu babystaagilla ja barduunoilla. Spinaakkeripuomi säilytetään maston etureunassa. Alemmissa saalingeissa on kansivalot, jotka kytketään päälle taka-avotilasta. Maston huipussa on Windex tuulenosoitin. Mastossa on seuraavat nostimet: - 2 genuan nostinta - 2 spinaakkerin nostinta - 1 isopurjeen nostin - 1 takagaija (toimii myös isopurjeen mastoaukon suoja kankaan nostimena) - 1 uimatason lankongin nostin Isonpurjeen skuutti on varustettu nelinkertaisella taljalla ja levankivaunun siirto kolminkertaisella taljalla. Levankikisko sijaitsee taka- ja keskiavotilan välissä. Navigointitila PURJEET Kaikki purjeet ovat North Sailsin valmistamia, saumoissa homeenestokäsittely. - 1 Rullaisopurje 3T-cut, 295 TX Gatorback Spectra (2004) - 1 Rullagenoa (150%) 3T-cut, 195 TX Gatorback Spectra, sinisellä UV-suojalla (2004) - 1 Genaakkeri Tri radial, varustettu sukalla (2005) - 1 Myrskyfokka (käyttämätön) - 1 Spinaakkeri Triradial, varustettu sukalla Varapurjeet: - 1 Rullaisopurje (1992) - 1 Rullagenoa 150% (1992) VINSSIT JA SKUUTIT Kaikki vinssit Harkenin valmistamia - 2 #970 St kahvimyllyillä (Genoa) - 2 #66,2 St (Spinaakkeri) - 6 #42 St - 5 #32 St - Genoan skuutit, Genaakkerin skuutit ja spinaakkerin skuutit

4 ELEKTRONIIKKA JA MITTARISTOT - Tutka Raymarine 4kW Radomi, mastossa (2005) - 2 GPS antennia takakaiteessa (2005 ja 2003) - VHF antenni mastonhuipussa - HF- antenni takastaagissa - TV/radio antenni ja vahvistin mastonhuipussa - Autopilotti Raymarine corepack S3G + Hydraulinen type 3 työyksikkö (2005) - Maasähkö, 100 m kaapelia - Invertteri/akkulaturi Phoenix combi 3000 VA/70A (2003) - Generaattori 3,5 kw Mastervolt Whisper (2005) Omistajan hytti styyrpuuri Omistajan hytti paapuuri Navigointitila: - Raymarine E 120 monitoiminäyttö, tutka ja karttaplotteri (2005) - Raymarine 630 karttaplotteri (varalaite) (2003) - Raymarine ST8001 autopilotin käyttölaite (2005) - Raymarine ST60 multinäyttö (2005) - Shipmate VHF puhelin varustettuna DSC-laitteella - HF/SSB radio Sähköpääkeskus: - automaattisulakkeet ja kytkimet - maasähkö - generaattorin ohjaus (Mastervolt) (2005) - akkujen kapasiteettinäyttö (Mastervolt) (2004) - vesi- ja polttoainetankki - amperi- ja volttimittarit Omistajan hytti: - Raymarine ST 60 multinäyttö (2005) Taka-avotila: - Raymarine ST 60 kaiku (2005) - Raymarine ST 60 loki (2000) - Raymarine ST 60 tuulimittari (2005) - Raymarine ST 60 CH tuulimittari (2005) - Raymarine ST 8001 autopilotin käyttölaite - Suunto D165 kompassi Moottorinhallintamittarit: - kierrosluku-, käyntitunti-, öljynpaine, lämpötila- ja lataus Ruorimiehen paikalla: - Raymarine ST8001 autopilotin käyttölaite (2005) - Raymarine ST 60 sähkökompassinäyttö (2005) - Raymarine ST 60 multinäyttö (2005) - Raymarine E 120 monitoiminäyttö, tutka ja karttaplotteri (2005) - Shipmate VHF puhelin (kaksoisluuri) SÄHKÖJÄRJESTELMÄ JA AKUT Sähköjärjestelmä on 12 V. Maasähköllä tai generaattorilla syötetään erillistä 220 V sähköjärjestelmää. Käynnistysakku 1 kpl 60 Ah 12V (2004) Käyttöakut Geeliakut yht 400 Ah 12V (2005) 220 V pistorasioita on Salongissa, pentryssä ja navigointitilassa HUVIELEKTRONIIKKA - Radio ja CD-soitin, salonki (2005) - LCD TV +Digiboksi, salonki (2004) - DVD ja VHS soitin, salonki (2004) - Radio ja CD-soitin + 6 cd-levyn boxi (omistajan hytti), kovaääniset myös avotilaan (2004) Omistajan hyttin WC- ja suihkutila

5 MOOTTORI JA VOIMANSIIRTO - Volvo MD22 50 hv (2000) varustettuna merivaihteella ja ylimääräisellä Mastervolt 130A lisälaturilla (2004). - Polttoainetankki 400 l. - Potkuri on kolmilapainen Maxprop - Sähköinen keulapotkuri 7 kw (2002) NAVIGOINTIVALOT Keulakaiteessa on moottorilla ajettaessa käytettävät vihreä ja punainen valo, mastossa valkoinen mastovalo ja takakaiteessa valkoinen perävalo. Maston huipussa on purjehtiessa käytettävä tricolor valo, sekä ankkurointivalo. VESI JA VIEMÄRIJÄRJESTELMÄT Makea vesi Lämminvesivaraaja (50 l), joka lämmitetään moottorin jäähdytysvedellä tai 220V järjestelmällä. Vesitankki 400 l. Paine saadaan aikaan automaattipumpulla, joka on varustettu 8 l paineentasaussäiliöllä. Kylmä ja kuumavesipisteet: Pentry, Etuja taka-wc suihkuineen sekä taka-avotilan suihku. Merivesi Paineellinen merivesi saadaan aikaan merivesipumpulla, joka sijaitsee moottoritilassa, ja ottaa meriveden merivesisuodattimen jälkeen. Merivesipisteet: ankkuriboksi ja pentry. Jätevesi Meri WC:iden jätevesi johdetaan septitankkeihin (etutankki n. 100 l, takatankki n. 130 l). Tankit tyhjennetään mereen tai imutyhjennyksellä satamassa viemäriverkkoon. Suihkuvesien keräysaltaat tyhjennetään sähköpumpulla suoraan mereen. Pesualtaiden vesi tyhjenee suoraan mereen (pentry) tai käsipumpulla mereen (WC:t). Astianpesukone tyhjentää vetensä suoraan mereen. Pilssivesi Pilssiin mahdollisesti kerääntynyt vesi tyhjennetään sähköisellä (tai käsikäyttöisellä) pilssipumpulla suoraan meeen. LÄMMITYS JA TUULETUS Vene on varustettu kahdella Epberspächer Airtronic D4 lämmittimellä (2005), jotka lämmittävät veneen sisätilat termostaattien ohjaamina. Salonki tuulettuu kahden Dorade tuulettimen kautta. Keskihytissä on yksi dorade tuuletin samoinkuin keulahyttiin johtavalla käytävällä. MUUTA Veneessä on liiketunnistimella varustettu murtohälytin. Omistajan hytin pöytätaso Veneessä on kaikki avomerikatsastusluokan varusteet. (mm. joustimin varustetut kiinnitysköydet, hinausköysi, laahusankkuri, merkkikuviot, tutkaheijastin, hätäraketit, puosuntuoli, pelastusliivejä yms.) Veneeseen kuuluu myös 5 hv perämoottorilla varustettu kumivene airoineen. Vene on ollut talvella telakoituna lämpimässä hallissa.

6
