BLACK OPS SNIPER AIR RIFLE ILMAKIVÄÄRI KÄYTTÖOHJEKIRJA

Transkriptio

1 BLACK OPS SNIPER AIR RIFLE ILMAKIVÄÄRI KÄYTTÖOHJEKIRJA LUE TÄMÄ KÄYTTÖOHJE KOKONAAN LÄPI ENNEN KUIN KÄYTÄT ASETTA. TÄMÄ TUOTE ON TARKOITETTU YLI 18-VUOTIAILLE. ÄLÄ VIRITÄ TAI LATAA ASETTA ennen kuin olet lukenut nämä ohjeet. Aseen käyttö väärällä tavalla voi vaikuttaa takuuseen, ja siitä voi olla haittaa sekä aseen käsittelijälle, että muille. Käsittele tätä ilma-asetta samalla varovaisuudella kuin jos se olisi ruutiase. Noudata aina näitä ohjeita käsitellessäsi asetta, ja säilytä ohjeet myös myöhempää käyttöä varten. Materiaali- tai valmistusvirheen ilmetessä ota yhteyttä maahantuojaan, tai myyjäliikkeeseen joko sen korjausta, tai tarvittaessa korvaamista varten. Takuun (1v.) voimassaolo raukeaa, mikäli asetta on purettu, sitä on mekaanisesti vahingoitettu, käytetty väärin, tai kolmannen osapuolen toimesta muutettu/korjattu. Takuu ei myöskään päde, jos ase on vahingoittunut muuten kuin oikeanlaisen käytön seurauksena. OPM International Oy Niinistönkatu 1 puh info@opm.fi 1. VAROITUKSET Käsittele asetta aina niin, että se osoittaa turvalliseen suuntaan! Käsittele ilma-asetta aina kuin se olisi ladattu! Tämän ilma-aseen käyttö on pääasiassa suositeltua vain aikuiselle. Ase saattaa laueta jos ase putoaa maahan tai se kolahtaa esteeseen, vaikka ase olisi varmistettu. Älä laita asetta nojaamaan johonkin, mistä se voi kaatua. Käytä suojalaseja kun ammut. Älä osoita aseella toista ihmistä tai eläintä. Pidä ilma-ase pois lasten ulottuvilta. Aseen omatoiminen purkaminen tai sen muuttaminen voi johtaa takuun raukeamiseen. Älä katso aseen piippuun. Kun et käytä asetta, pidä varmistin asennossa ON.

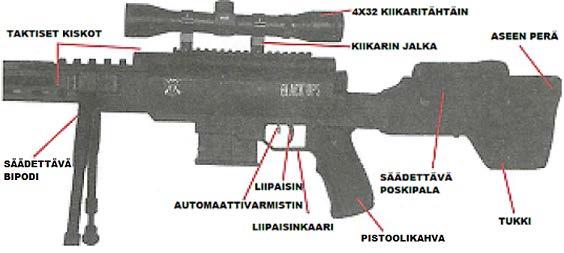

2 Aseta sormi laukaisimelle vasta kun olet valmis aloittamaan ampumisen. Tämä ase ei ole lelu. Aikuisen valvonta on suositeltavaa. Ase voi olla vaarallinen ammuttaessa jopa 410 metrin päähän. Käsittele asetta kunnioituksella. Älä kuljeta asetta ilman sille tarkoitettua kuljetus-/säilytyslaukkua. Jos ase vioittuu millään tavoin, lopeta aseen käyttö. Jos käytät rikkoutunutta asetta, se voi aiheuttaa vahinkoa, tai johtaa loukkaantumiseen. 2. TUOTETIEDOT SEKÄ MUKANA TULEVAT OSAT Black Ops Sniper ilmakivääri, bipod 2 kpl, 4x32 kiikaritähtäin, kiikaritähtäimen jalat 2 kpl, Kiikarinsuoja, kuusiokoloavain, ohjekirja. Paino: 5,46kg Pituus: 115,5cm Piipun pituus: 45,72cm Bipodin pituus: 24,45cm 29,20cm Luodit: 4,5mm Kapasiteetti: kertalaukaus Luodin lähtönopeus: 280m/s 3. ASEEN VIRITYS JA LATAAMINEN Aseen viritys - Aseessa on kierrejousi, joka täytyy virittää ennen aseella ampumista. - Tartu toisella kädellä tukevasti aseen tukista, tai X-merkin kohdalta. - Vältä koskemasta liipaisimeen. - Piipun osoittaessa ylöspäin, napauta kämmenelläsi piippua alaspäin jotta lukitus vapauttaisi piipun sen taittamista varten. - Taita piippu loppuun asti päästämättä siitä irti.

3 Ilma-aseen lataaminen - Pidä piippu toisella kädelläsi ala-asennossa, ladatessasi asetta. Katso kuva. - Lataa ase sille tarkoitetulla oikeankokoisella ilma-aseen luodilla (4,5mm). - Lataa vain yksi luoti kerrallaan. Ampuaksesi uudestaan, koko viritys/lataus -toiminto täytyy uusia. VAROITUS: Käytä vain ilma-aseeseesi tarkoitettuja ehjiä luoteja. Muunlaisten ammusten käyttö voi vahingoittaa asetta. Ladatessasi ja virittäessäsi asetta pidä se suunnattuna turvalliseen suuntaan. Ilma-aseen sulkeminen - Sulje ase nostamalla piippu ylös tasaisella liikkeellä, kunnes kuulet naksahduksen kun piippu palaa alkuperäiseen asentoonsa. - Ase on nyt valmis ampumaan. Pidä varmistin päällä kunnes olet päättänyt ampua turvallisesti. 4. TURVALLISUUS JA AMPUMINEN Huomautus. Tämä ase on varustettu automaattisesti toimivalla varmistimella, mikä estää aseen laukeamisen vahingossa. Ole varovainen kun poistat varmistimen, ja pidä ase suunnattuna turvalliseen suuntaan.

4 VARMISTIN PÄÄLLÄ VARMISTIN POIS PÄÄLTÄ - Varmistin sijaitsee liipaisinkaaren sisäpuolella, liipaisimen edessä. - Ase on varmistettu, kun varmistin on taka-asennossa (lähempänä liipaisinta). - Varmistimen tulisi mennä itsestään päälle kun asetta viritetään. (Aina on kuitenkin hyvä vielä tarkistaa, että varmistin on varmasti päällä, kun ase on ladattu) - Kun olet ladannut aseen, ja olet valmis ampumaan sillä, poista varmistin pois päältä työntämällä sitä eteenpäin. - Älä jätä asetta mihinkään sen ollessa viritettynä ja ladattuna. Viritä ase vain jos aiot ampua sillä. - Ampumisen jälkeen jätä varmistin päälle asentoon. - Älä anna asetta toiselle henkilölle varmistamatta ensin, että ase on varmistettu. - On suositeltavaa, ettei jo viritetystä aseesta yritetä poistaa luotia. Se on parempi ampua turvalliseen suuntaan, tauluun, maahan, tai esimerkikisi paksuun nippuun sanomalehtiä. 5. Ilma-aseen hoito ja säilytys - Älä jätä asetta ladattuna säilytykseen. - Pyyhi käytön jälkeen liat pois aseen pinnasta, ja kuivaa metalliosat huolella. - Aika ajoin aseen metalliosat kannattaa pyyhkiä aseöljyyn kostutetulla liinalla. - Puhdista ja öljyä piippu siihen tarkoitetuilla puhdistusvälineillä. - Ennen pidempää säilytystä kannattaa ase käsitellä edellä mainitulla tavalla. 6. Kiikari ja sen asennus

5 NORICA - KIIKARITÄHTÄIMEN KÄYTTÖOHJEET/ SCOPE MANUAL [Sijoita lähde tähän.] Tämä kiikaritähtäin toimii ilma-aseen, kiväärin, ja puoliautomaattiaseen kiikarina. Ristikollisen kiikaritähtäimen käyttö etu- ja takatähtäimen sijaan tekee tähtäyksestä nopeampaa, tarkempaa, ja osumatarkkuus kasvaa. Kiikaritähtäimen ulkokuori on erittäin lujaa alumiiniseosta, ja on korroosiota vastaan käsitelty. Kaikkien optisten osien pinnat on käsitelty estämään heijastusta. 1. objektiivit/parallaksi 2. korkeussäätöruuvi 3. sivuttaissäätöruuvi 4. tarkennuksen säätörengas 5. okulaarirengas Tekniset tiedot Suurennos 4X Näkökenttä 5 36 Ulostulopupillin halkaisija ɸ 8 mm Objektiivin halkaisija ɸ 32 mm Silmäetäisyys 85 mm Pituus 295 mm Tarkennuksen säätäminen(fokusointi): Avaa tarkennuksen säätörengasta kääntämällä sitä auki. Tämän jälkeen säädä okulaarirengasta kääntämällä näkymä kirkkaaksi ja teräväksi. Kierrä säätörengas sitten kiinni lukiten okulaarirenkaan paikoilleen. Asennus: Kiinnitä ensin kiikarinjalka aseeseen. Aseta kiikari jalan päälle, ja kierrä kiikaria kunnes tähtäinristikko on suorassa. Kiinnitä jalan yläosa ruuveineen kiikarin päälle niin, että voit edelleen liikutella kiikaria. Varmista, että kiikarin tähtäinristikon korkeussäätöruuvi osoittaa ylöspäin. Siirrä sen jälkeen kiikaria sopivalle etäisyydelle tähtäystä ajatellen, ja tee lopullinen kiinnitys kiristämällä jalan kiinnitysruuveja vuorotellen sopivan tiukkaan.

6 Kohdistus: Kierrä parallaksirengasta halutulle matkalle, jolla kohdistus suoritetaan. Ammu kohdistuslaukaus tähtäämällä taulun keskelle. Avaa säätöruuvien suojakannet. Säädä sitten sivuttais- ja korkeussäätöruuveja alla olevan taulukon mukaan. OSUMAKOHTA: ALAVASEN YLÄOIKEA ALAOIKEA YLÄVASEN SÄÄTÖRUUVIEN KÄÄNTÖSUUNNAT KORKEUSSÄÄTÖ: myötäpäivään vastapäivään myötäpäivään vastapäivään SIVUSÄÄTÖ: vastapäivään vastapäivään myötäpäivään myötäpäivään
