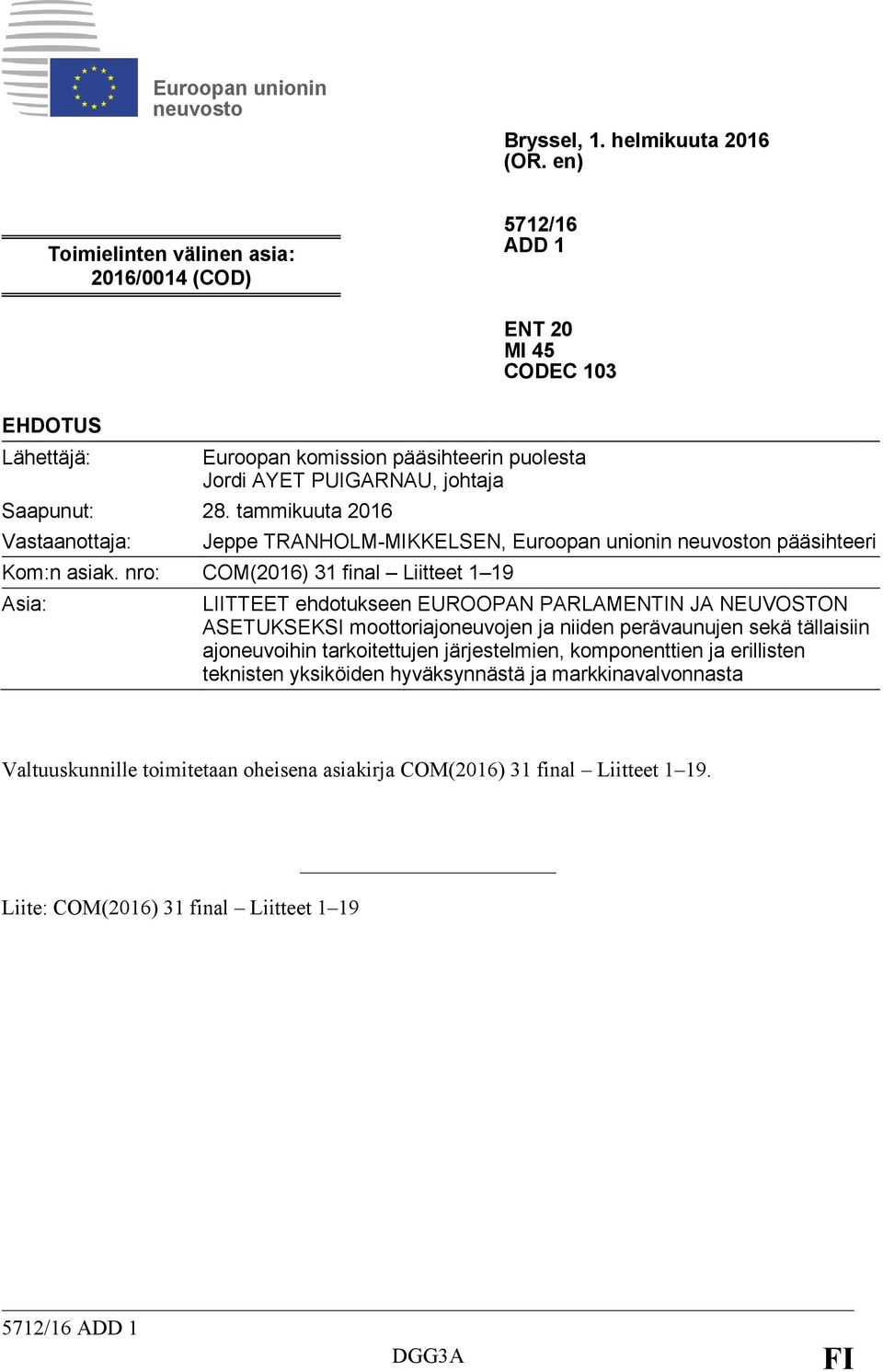

1 Euroopan unionin neuvosto Bryssel, 1. helmikuuta 2016 (OR. en) Toimielinten välinen asia: 2016/0014 (COD) 5712/16 ADD 1 ENT 20 MI 45 CODEC 103 EHDOTUS Lähettäjä: Euroopan komission pääsihteerin puolesta Jordi AYET PUIGARNAU, johtaja Saapunut: 28. tammikuuta 2016 Vastaanottaja: Jeppe TRANHOLM-MIKKELSEN, Euroopan unionin neuvoston pääsihteeri Kom:n asiak. nro: COM(2016) 31 final Liitteet 1 19 Asia: LIITTEET ehdotukseen EUROOPAN PARLAMENTIN JA NEUVOSTON ASETUKSEKSI moottoriajoneuvojen ja niiden perävaunujen sekä tällaisiin ajoneuvoihin tarkoitettujen järjestelmien, komponenttien ja erillisten teknisten yksiköiden hyväksynnästä ja markkinavalvonnasta Valtuuskunnille toimitetaan oheisena asiakirja COM(2016) 31 final Liitteet Liite: COM(2016) 31 final Liitteet /16 ADD 1 DGG3A FI

2 EUROOPAN KOMISSIO Bryssel COM(2016) 31 final ANNEES 1 to 19 LIITTEET ehdotukseen EUROOPAN PARLAMENTIN JA NEUVOSTON ASETUS moottoriajoneuvojen ja niiden perävaunujen sekä tällaisiin ajoneuvoihin tarkoitettujen järjestelmien, komponenttien ja erillisten teknisten yksiköiden hyväksynnästä ja markkinavalvonnasta {SWD(2016) 9 final} {SWD(2016) 10 final} FI FI

3 LIITTEET ehdotukseen EUROOPAN PARLAMENTIN JA NEUVOSTON ASETUS moottoriajoneuvojen ja niiden perävaunujen sekä tällaisiin ajoneuvoihin tarkoitettujen järjestelmien, komponenttien ja erillisten teknisten yksiköiden hyväksynnästä ja markkinavalvonnasta Liiteluettelo Liite I Liite II Lisäys 1: Lisäys 2: Liite III Liite IV I osa Lisäys 1: Lisäys 2: II osa III osa Lisäys 1: Lisäys 2: Lisäys 3: Lisäys 4: Lisäys 5: Lisäys 6: Ilmoituslomake täydellinen luettelo ajoneuvon, komponentin tai erillisen teknisen yksikön EU-tyyppihyväksyntää varten toimitettavista tiedoista Yleiset määritelmät, ajoneuvoluokituksessa käytettävät perusteet, ajoneuvotyypit ja korityypit Menettely, jolla selvitetään, voidaanko ajoneuvo luokitella maastoajoneuvoksi Eri korityyppien yhteydessä käytettävien tunnusten täydennysnumerot Ilmoituslomake ajoneuvon EU-tyyppihyväksyntää varten Ajoneuvojen, järjestelmien, komponenttien ja erillisten teknisten yksiköiden EUtyyppihyväksyntää koskevat vaatimukset Rajoittamattomina sarjoina valmistettavien ajoneuvojen EU-tyyppihyväksyntää koskevat säädökset Pieninä sarjoina valmistettavien ajoneuvojen 39 artiklan mukaista EU-tyyppihyväksyntää koskevat säädökset Ajoneuvon yksittäishyväksyntään 42 artiklan mukaisesti sovellettavat vaatimukset Luettelo E-säännöistä, joiden katsotaan vastaavan I osassa tarkoitettuja direktiivejä tai asetuksia Luettelo erikoiskäyttöön tarkoitettujen ajoneuvojen EU-tyyppihyväksyntävaatimuksia koskevista säädöksistä Matkailuautot, ambulanssit ja ruumisautot Panssariajoneuvot Pyörätuolin käyttäjille tarkoitetut ajoneuvot Muut erikoiskäyttöön tarkoitetut ajoneuvot (mukaan luettuina erityisryhmän ajoneuvot, monilaiteajoneuvot ja matkailuperävaunut) Ajoneuvonosturit Erikoiskuljetusperävaunut FI 2 FI

4 Liite V Lisäys 1: Lisäys 2: Lisäys 3: Liite VI Lisäys: Liite VII Lisäys: Liite VIII Liite I Liite Liite I Lisäys: Liite II Liite III Liite IV Liite V Lisäys: EU-tyyppihyväksynnässä noudatettavat menettelyt Standardit, joita 72 artiklassa tarkoitettujen yksiköiden on noudatettava Tutkimuslaitosten arviointimenettely Testausselosteiden muotoa koskevat yleiset vaatimukset EU-tyyppihyväksyntätodistuksen mallit Luettelo säädöksistä, joiden mukainen ajoneuvotyyppi on EU-tyyppihyväksyntätodistuksen numerointijärjestelmä Komponentin / erillisen teknisen yksikön EU-tyyppihyväksyntämerkki Testitulokset Vaatimustenmukaisuustodistus Tuotannon vaatimustenmukaisuutta koskevat menettelyt Malli ja numerointijärjestelmä todistukselle, joka koskee sellaisten osien tai varusteiden markkinoille saattamista ja käyttöönottoa, jotka saattavat aiheuttaa vakavan riskin keskeisten järjestelmien moitteettomalle toiminnalle EU-lupatodistuksen malli Pienten sarjojen enimmäismäärät Luettelo osista tai varusteista, jotka voivat merkittävästi haitata ajoneuvon turvallisuuden tai ympäristönsuojelun tason kannalta olennaisten järjestelmien toimintaa, näiden osien ja varusteiden suorituskykyvaatimukset, asianmukaiset testimenettelyt sekä merkintöjä ja pakkauksia koskevat säännökset Luettelo sovellettavien säädösten mukaisesti myönnetyistä, evätyistä tai peruutetuista EUtyyppihyväksynnöistä Säädökset, joiden osalta valmistaja voidaan nimetä tutkimuslaitokseksi Valmistajan nimeäminen tutkimuslaitokseksi ja alihankinta Liite VI Valmistajan tai tutkimuslaitoksen virtuaalitestausmenetelmien käyttöä koskevat edellytykset Lisäys 1: Lisäys 2: Lisäys 3: Liite VII Lisäys: Liite VIII Lisäys 1: Virtuaalitestausmenetelmien käyttöä koskevat yleiset edellytykset Virtuaalitestausmenetelmien käyttöä koskevat erityiset edellytykset Validoinnin kulku Monivaiheisessa EU-tyyppihyväksynnässä noudatettavat menettelyt Valmistajan lisäkilven malli Ajoneuvon OBD-järjestelmän tietojen ja ajoneuvon korjaamiseen ja huoltamiseen tarvittavien tietojen saatavuus Valmistajan todistus ajoneuvon OBD-järjestelmän tietojen ja ajoneuvon korjaamiseen ja FI 3 FI

5 huoltamiseen tarvittavien tietojen saatavuudesta Lisäys 2: Liite I Ajoneuvon OBD-järjestelmään liittyvät tiedot Vastaavuustaulukko FI 4 FI

6 LIITE I ILMOITUSLOMAKE TÄYDELLINEN LUETTELO AJONEUVON, KOMPONENTIN TAI ERILLISEN TEKNISEN YKSIKÖN EU- TYYPPIHYVÄKSYNTÄÄ VARTEN TOIMITETTAVISTA TIEDOISTA( a ) I OSA EU-tyyppihyväksyntää varten toimitettavat, tämän asetuksen ja liitteessä IV tarkoitettujen säädösten mukaiset ajoneuvojen, järjestelmien, komponenttien ja erillisten teknisten yksiköiden ilmoituslomakkeet saavat koostua ainoastaan tämän täydellisen luettelon osista, ja niissä on noudatettava tämän luettelon kohtien numerointijärjestelmää. Seuraavat tiedot on toimitettava kolmena kappaleena, ja niihin on liitettävä sisällysluettelo. Mahdolliset piirustukset on toimitettava sopivassa mittakaavassa ja riittävän yksityiskohtaisina A4-koossa tai tähän kokoon taitettuina. Mahdollisten valokuvien on oltava riittävän yksityiskohtaisia. Jos tässä liitteessä tarkoitetuissa järjestelmissä, komponenteissa tai erillisissä teknisissä yksiköissä on sähköohjattuja toimintoja, on toimitettava tiedot niiden suoritusarvoista. 1. YLEISTÄ 1.1. Merkki (valmistajan toiminimi): 1.2. Tyyppi: Alusta: Kori / valmis ajoneuvo: Kaupalliset nimet (jos saatavissa): Monivaiheisen tyyppihyväksynnän saaneiden ajoneuvojen osalta perusajoneuvon / edellistä valmistusvaihetta edustavan ajoneuvon tyyppihyväksyntätiedot (tiedot annetaan kaikista vaiheista; tämä voidaan tehdä matriisilla). Tyyppi: Variantit:.. Versiot:... Typpihyväksyntänumero, myös hyväksynnän laajennuksen numero Ajoneuvoon / komponenttiin / erilliseen tekniseen yksikköön merkitty tyypin tunniste ( 1 ) ( b ): Alusta: Kori / valmis ajoneuvo: Merkinnän sijainti: Alusta: FI 5 FI

7 Kori / valmis ajoneuvo: 1.4. Ajoneuvoluokka ( c ): Niiden vaarallisten aineiden mukaiset luokittelut, joita ajoneuvo on tarkoitettu kuljettamaan: 1.5. Valmistajan toiminimi ja osoite: Monivaiheisen tyyppihyväksynnän saaneiden ajoneuvojen osalta perusajoneuvon / edellistä valmistusvaihetta edustavan ajoneuvon valmistajan toiminimi ja osoite Lakisääteisten kilpien ja merkintöjen sijainti ja kiinnitysmenetelmä ja ajoneuvon valmistenumeron sijainti: Alustassa: Korissa: 1.7. (Ei käytössä) 1.8. Kokoonpanotehtaiden nimet ja osoitteet: 1.9. Valmistajan edustajan (jos sellainen on) nimi ja osoite: 2. YLEISET RAKENTEELLISET OMINAISUUDET 2.1. Valokuvat ja/tai piirustukset tyyppiä edustavasta ajoneuvosta / komponentista / erillisestä teknisestä yksiköstä ( 1 ): 2.2. Koko ajoneuvon mittapiirustus: 2.3. Akselien ja pyörien lukumäärä: Paripyörillä varustettujen akselien lukumäärä ja sijainti: Ohjaavien akselien lukumäärä ja sijainti: Vetävät akselit (lukumäärä, sijainti, yhteenkytkentä): 2.4. Alusta (jos sellainen on) (yleispiirustus): 2.5. Pitkittäispalkkien materiaali ( d ): 2.6. Moottorin sijainti ja järjestely: 2.7. Ohjaamo (etuohjaamo tai tavanomainen ohjaamo) ( e ): 2.8. Ohjauksen kätisyys: vasen/oikea ( 1 ) Ajoneuvo on varustettu ajettavaksi oikeanpuoleisessa/vasemmanpuoleisessa ( 1 ) liikenteessä Ilmoitetaan, onko vetoajoneuvo tarkoitettu puoliperävaunujen vai muiden perävaunujen vetämiseen ja onko kyseessä puoliperävaunu, keskiakseliperävaunu tai nivelöimättömällä vetoaisalla varustettu perävaunu: Ilmoitetaan, onko ajoneuvo suunniteltu erityisesti lämpötilasäädeltyyn tavarankuljetukseen: 3. MASSAT JA MITAT ( f ) ( g ) ( 6 ) FI 6 FI

8 (kg, mm) (viitataan tarvittaessa piirustukseen) 3.1. Akselivälit (täysin kuormitettuna) ( g1 ): Kaksiakseliset ajoneuvot: Kolmi- tai useampiakseliset ajoneuvot Peräkkäisten akselien akseliväli etummaisesta takimmaiseen: Kokonaisakseliväli: 3.2. Vetopöytä Puoliperävaunujen osalta Puoliperävaunun vetotapin akselin ja puoliperävaunun takimmaisen kohdan välinen etäisyys: Puoliperävaunun vetotapin akselin ja puoliperävaunun minkä tahansa edessä olevan kohdan välinen enimmäisetäisyys: Puoliperävaunun vertailuakseliväli (komission asetuksen (EU) N:o 1230/ liitteessä I olevan D osan 3.2 kohdan vaatimusten mukaisesti): Puoliperävaunun vetoautojen osalta Vetopöydän etäisyys akseliston painopisteestä (vähimmäis- ja enimmäisetäisyys; keskeneräisen ajoneuvon osalta ilmoitetaan sallitut arvot) ( g2 ): Vetopöydän (standardoitu) enimmäiskorkeus ( g3 ): 3.3. Akselien raidevälit ja -leveydet Kunkin ohjaavan akselin raideväli ( g4 ): Kaikkien muiden akselien raideväli ( g4 ): Leveimmän taka-akselin leveys: Etumaisen akselin leveys (renkaiden uloimmasta reunasta mitattuna lukuun ottamatta renkaiden pullistumia lähellä maanpintaa): 3.4. Ajoneuvon mittojen vaihteluväli (äärimitat) Alusta ilman koria Pituus ( g5 ): Suurin sallittu pituus: Pienin sallittu pituus: Perävaunun vetoaisan suurin sallittu pituus ( g6 ): Leveys ( g7 ): 1 Komission asetus (EU) N:o 1230/2012, annettu 12 päivänä joulukuuta 2012, Euroopan parlamentin ja neuvoston asetuksen (EY) N:o täytäntöönpanosta moottoriajoneuvojen ja niiden perävaunujen massojen ja mittojen tyyppihyväksyntävaatimusten osalta sekä Euroopan parlamentin ja neuvoston direktiivin 2007/46/EY muuttamisesta (EUVL L 353, , s. 31). FI 7 FI

9 Suurin sallittu leveys: Pienin sallittu leveys: Korkeus (ajokunnossa) ( g8 ) (jos pyöräntuentaa voidaan säätää korkeussuunnassa, ilmoitetaan tavallinen ajoasento): Etuylitys ( g9 ): Lähestymiskulma ( g10 ): astetta Takaylitys ( g11 ): Jättökulma ( g12 ): astetta Kytkentäkohdan pienin ja suurin sallittu ylitys ( g13 ): Maavara (mitattuna liitteen II lisäyksessä 1 olevan 3 kohdan mukaisesti) Akselien välissä: Etuakselien kohdalla: Taka-akselien kohdalla: Ylityskulma ( g14 ): astetta Korin ja/tai sisusteiden ja/tai varusteiden ja/tai hyötykuorman painopisteen äärimmäiset sallitut sijainnit: Alusta, jossa on kori Pituus ( g5 ): Kuormausalueen pituus: Perävaunun vetoaisan suurin sallittu pituus ( g6 ): Leveys ( g7 ): Seinien paksuus (lämpötilasäädeltyyn tavarankuljetukseen suunniteltujen ajoneuvojen osalta): Korkeus (ajokunnossa) ( g8 ) (jos pyöräntuentaa voidaan säätää korkeussuunnassa, ilmoitetaan tavallinen ajoasento): Etuylitys ( g9 ): Lähestymiskulma ( g10 ): astetta Takaylitys ( g11 ): Jättökulma ( g12 ): astetta Kytkentäkohdan pienin ja suurin sallittu ylitys ( g13 ): Maavara (mitattuna liitteen II lisäyksessä 1 olevan 3 kohdan mukaisesti) Akselien välissä: Etuakselien kohdalla: Taka-akselien kohdalla: Ylityskulma ( g14 ): astetta Hyötykuorman painopisteen äärimmäiset sallitut sijainnit (kun on kyse epätasaisesti jakautuneesta kuormasta): FI 8 FI

10 (Luokkien M 2 ja M 3 ) ajoneuvon painopisteen äärimmäiset sijainnit suurimmalla teknisesti sallitulla kokonaismassalla pituus-, sivu- ja pystysuunnassa: Ilman alustaa hyväksytyn korin osalta (luokkien M 2 ja M 3 ajoneuvot) Pituus ( g5 ): Leveys ( g7 ): Nimelliskorkeus (ajokunnossa) ( g8 ) suunniteltujen alustatyyppien osalta (jos pyöräntuentaa voidaan säätää korkeussuunnassa, ilmoitetaan tavallinen ajoasento): 3.5. Keskeneräisten ajoneuvojen osalta ohjaavien akselien vähimmäismassa: 3.6. Ajokuntoisen ajoneuvon massa ( h ) a) kunkin variantin suurin ja pienin arvo: b) kunkin version massa (matriisi on esitettävä): Tämän massan jakautuminen akseleille ja puoliperävaunun, keskiakseliperävaunun tai nivelöimättömällä vetoaisalla varustetun perävaunun osalta kytkentäkohtaan kohdistuva kuormitus: a) kunkin variantin suurin ja pienin arvo: b) kunkin version massa (matriisi on esitettävä): Lisävarusteiden massa (asetuksen (EU) N:o 1230/ artiklan 4 ja 5 kohdan mukaisesti): 3.7. Keskeneräisen ajoneuvon osalta valmistajan ilmoittama valmistuneen ajoneuvon vähimmäismassa: Tämän massan jakautuminen akseleille ja puoliperävaunun tai keskiakseliperävaunun osalta kytkentäkohtaan kohdistuva kuormitus: 3.8. Valmistajan ilmoittama suurin teknisesti sallittu kokonaismassa ( i ) ( 3 ): Tämän massan jakautuminen akseleille ja puoliperävaunun tai keskiakseliperävaunun osalta kytkentäkohtaan kohdistuva kuormitus ( 3 ): 3.9. Kunkin akselin suurin teknisesti sallittu akselimassa: Kunkin akseliryhmän suurin teknisesti sallittu akselimassa: Suurin teknisesti sallittu vetoajoneuvon hinattava massa: Varsinainen perävaunu: Puoliperävaunu: FI 9 FI

11 Keskiakseliperävaunu: Kytkentäylityksen ( j ) ja akselivälin suurin suhde: Suurin V-arvo: kn Nivelöimättömällä vetoaisalla varustettu perävaunu: Yhdistelmän suurin teknisesti sallittu kokonaismassa ( 3 ): Jarruttoman perävaunun enimmäismassa: Suurin teknisesti sallittu massa kytkentäkohdassa: Vetoajoneuvo: Puoliperävaunu, keskiakseliperävaunu tai nivelöimättömällä vetoaisalla varustettu perävaunu: Suurin sallittu kytkentälaitteen massa (jos valmistaja ei asenna kytkentälaitetta): Pyyhkäisyala ajoneuvon takana (asetuksen (EU) N:o 1230/2012 liitteessä I olevan C osan 6 ja 7 kohta): Moottoritehon ja suurimman massan suhde: kw/kg Moottoritehon ja suurimman teknisesti sallitun kuormitetun yhdistelmän kokonaismassan suhde (asetuksen (EU) N:o 1230/2012 liitteessä I olevan C osan 5 kohta): kw/kg Mäestälähtökyky (perävaunuun kytkemätön ajoneuvo) ( 4 ): % Suurimmat rekisteröinnissä/käytössä sallitut massat (valinnainen) Suurin rekisteröinnissä/käytössä sallittu kokonaismassa: Suurin rekisteröinnissä/käytössä sallittu massa kutakin akselia kohti ja, jos kyseessä on puoliperävaunu tai keskiakseliperävaunu, valmistajan ilmoittama kytkentäkohtaan kohdistuva suunniteltu kuorma, jos tämä kuorma on pienempi kuin suurin teknisesti sallittu massa kytkentäkohdassa: Suurin rekisteröinnissä/käytössä sallittu massa kutakin akseliryhmää kohti: Suurin rekisteröinnissä/käytössä sallittu hinattava massa: Yhdistelmän suurin rekisteröinnissä/käytössä sallittu massa: Monivaiheiseen tyyppihyväksyntään toimitettu ajoneuvo (ainoastaan, kun kyseessä ovat asetuksen (EY) N:o 715/2007 soveltamisalaan kuuluvat luokan N 1 keskeneräiset tai valmistuneet ajoneuvot): kyllä/ei ( 1 ) Perusajoneuvon massa ajokunnossa: kg Asetuksen (EY) N:o 692/2008 liitteessä II olevan 5 kohdan mukaisesti laskettu oletuslisämassa: kg. 4. MOOTTORI ( k ) 4.1. Moottorin valmistaja: FI 10 FI

12 Valmistajan merkitsemä moottorin koodi (merkittynä moottoriin, tai muut tunnistustavat): Hyväksyntänumero (tarvittaessa) polttoaineen ominaisuuksia koskevin merkinnöin: (ainoastaan raskaat hyötyajoneuvot) 4.2. Polttomoottori Moottorin ominaisuudet Toimintaperiaate: kipinäsytytys/puristussytytys/dual-fuel ( 1 ) Sykli: nelitahtinen/kaksitahtinen/kiertomoottori ( 1 ) Dual-fuel-moottorin tyyppi: Tyyppi 1A/1B/2A/2B/3B ( 1 ) ( x1 ) Kaasuenergiasuhde WHTC-testisyklin lämpimällä osalla: % Sylinterien lukumäärä ja järjestely: Halkaisija ( l ): mm Iskunpituus ( l ): mm Sytytysjärjestys: Sylinteritilavuus ( m ): cm Volumetrinen puristussuhde ( 2 ): Piirustukset palotilasta, männänpäästä ja kipinäsytytysmoottoreiden osalta männänrenkaista: Moottorin nimellinen joutokäyntinopeus ( 2 ): rpm Moottorin suuri joutokäyntinopeus ( 2 ): rpm Joutokäynti dieselillä: kyllä/ei ( 1 ) ( x1 ) Valmistajan ilmoittama hiilimonoksidipitoisuus pakokaasun tilavuudesta moottorin käydessä joutokäyntiä (ainoastaan kipinäsytytysmoottorit) ( 2 ):... % Suurin nettoteho ( n ): kw pyörintänopeudella rpm (valmistajan ilmoittama arvo) Valmistajan ilmoittama moottorin suurin sallittu pyörintänopeus: rpm Suurin nettovääntömomentti ( n ): Nm pyörintänopeudella rpm (valmistajan ilmoittama arvo) (Vain Euro VI) Valmistajan viittaukset asetuksen (EU) N:o 582/2011 5, 7 ja 9 artiklassa tarkoitettuihin asiakirjoihin, joiden avulla hyväksyntäviranomainen voi arvioida moottorin sisäiset päästöjenrajoitusstrategiat ja -järjestelmät varmistaakseen, että typen oksidien rajoitusjärjestelmät toimivat asianmukaisesti Polttoaine FI 11 FI

13 Kevyet hyötyajoneuvot: dieselöljy / bensiini / nestekaasu / maakaasu tai biometaani / etanoli (E85) / biodiesel / vety / H 2 NG ( 1 ) ( 6 ) Raskaat hyötyajoneuvot: dieselöljy / bensiini / nestekaasu / H-ryhmän maakaasu / L-ryhmän maakaasu / HL-ryhmän maakaasu / etanoli (ED95) / etanoli (E85) / nesteytetty maakaasu (LNG) / LNG 20 / ( 1 )( 6 ) (Vain Euro VI) Valmistajan ilmoittamat polttoaineet, joita moottorissa voidaan käyttää, asetuksen (EU) N:o 582/2011 liitteessä I olevan kohdan mukaisesti (soveltuvin osin) Polttoainesäiliön täyttöaukko: rajoitettu täyttöaukko/merkintä ( 1 ) Ajoneuvon polttoainetyyppi: yhdellä tai kahdella polttoaineella toimiva tai polttoainevaatimuksiltaan joustava (flex-fuel) ( 1 ) Biopolttoaineen suurin sallittu määrä polttoaineessa (valmistajan ilmoittama arvo):... tilavuusprosenttia Polttoainesäiliöt Polttoaineen käyttösäiliöt Säiliöiden lukumäärä ja kunkin säiliön tilavuus: Materiaali: Piirustukset ja tekninen kuvaus säiliöistä, myös kaikista ilmastointi- ja tuuletusjärjestelmien liittimistä ja putkista, lukoista, venttiileistä sekä kiinnityslaitteista: Piirustus, jossa selvästi esitetään säiliöiden sijainti ajoneuvossa: Polttoaineen varasäiliöt Säiliöiden lukumäärä ja kunkin säiliön tilavuus: Materiaali: Piirustukset ja tekninen kuvaus säiliöistä, myös kaikista ilmastointi- ja tuuletusjärjestelmien liittimistä ja putkista, lukoista, venttiileistä sekä kiinnityslaitteista: Piirustus, jossa selvästi esitetään säiliöiden sijainti ajoneuvossa: Polttoaineen syöttö Kaasuttimilla: kyllä/ei ( 1 ) Polttoaineen ruiskutuksella (vain puristussytytys tai dual-fuel): kyllä/ei ( 1 ) Järjestelmän kuvaus: Toimintaperiaate: suora ruiskutus / esikammio / pyörrekammio ( 1 ) Ruiskutuspumppu Merkit: Tyypit: Suurin polttoaineen virtausmäärä ( 1 ) ( 2 ): mm 3 /isku tai jakso moottorin pyörintänopeudella... rpm tai vaihtoehtoisesti ominaiskaavio: FI 12 FI

14 (Jos moottorissa on ahtopaineen säätö, ilmoitetaan polttoaineen virtausmäärän ja ahtopaineen suhde moottorin pyörintänopeuteen) Staattinen ruiskutuksen ajoitus ( 2 ): Ruiskutusennakon käyrä ( 2 ): Kalibrointimenettely: testipenkki/moottori ( 1 ) Säädin Tyyppi: Ruiskutuksen katkaisupiste Nopeus, jossa rajoitus alkaa kuormitettuna: rpm Nopeus, jossa rajoitus alkaa kuormittamattomana: rpm Joutokäyntinopeus: rpm Ruiskutusputkisto (vain raskaat hyötyajoneuvot) Pituus: mm Sisähalkaisija: mm Yhteispaineruiskutus (common rail), merkki ja tyyppi: Ruiskutussuuttimet Merkit: Tyypit: Avautumispaine ( 2 ): kpa tai ominaiskaavio ( 2 ): Kylmäkäynnistysjärjestelmä Merkit: Tyypit: Kuvaus: Apukäynnistyslaite Merkit: Tyypit: Järjestelmän kuvaus: Elektronisesti ohjattu ruiskutus: kyllä/ei ( 1 ) Merkit: Tyypit: Järjestelmän kuvaus (muiden kuin jatkuvaruiskutteisten järjestelmien osalta annetaan vastaavat tiedot): Elektronisen ohjausyksikön (ECU) merkki ja tyyppi: Polttoaineensäätimen merkki ja tyyppi: Ilmanvirtausanturin merkki ja tyyppi: Polttoaineenjakajan merkki ja tyyppi: FI 13 FI

15 Kuristustilan merkki ja tyyppi: Jäähdytysnesteen lämpötila-anturin merkki ja tyyppi: Ilman lämpötila-anturin merkki ja tyyppi: Ilmanpaineanturin merkki ja tyyppi: Ohjelmiston kalibrointinumerot: Polttoaineen suihkutuksella (vain kipinäsytytysmoottorit): kyllä/ei ( 1 ) Toimintaperiaate: imusarja (yksi/monipiste/suoraruiskutus ( 1 )/muu (määritellään): Merkit: Tyypit: Järjestelmän kuvaus (muiden kuin jatkuvaruiskutteisten järjestelmien osalta annetaan vastaavat tiedot): Elektronisen ohjausyksikön (ECU) merkki ja tyyppi: Polttoaineensäätimen merkki ja tyyppi: Ilmanvirtausanturin merkki ja tyyppi: Polttoaineenjakajan merkki ja tyyppi: Paineensäätimen merkki ja tyyppi: Mikrokytkimen merkki ja tyyppi: Joutokäynnin säätöruuvin merkki ja tyyppi: Kuristustilan merkki ja tyyppi: Jäähdytysnesteen lämpötila-anturin merkki ja tyyppi: Ilman lämpötila-anturin merkki ja tyyppi: Ilmanpaineanturin merkki ja tyyppi: Ohjelmiston kalibrointinumerot: Suihkutussuuttimet: avautumispaine ( 2 ): kpa tai ominaiskaavio: Merkki: Tyyppi: Ruiskutusennakon säädin: Kylmäkäynnistysjärjestelmä Toimintaperiaatteet: Toimintasäädöt/-asetukset ( 1 ) ( 2 ): Syöttöpumppu Paine ( 2 ): kpa tai ominaiskaavio ( 2 ): Sähköjärjestelmä Nimellisjännite:... V, positiivinen/negatiivinen maatto ( 1 ) FI 14 FI

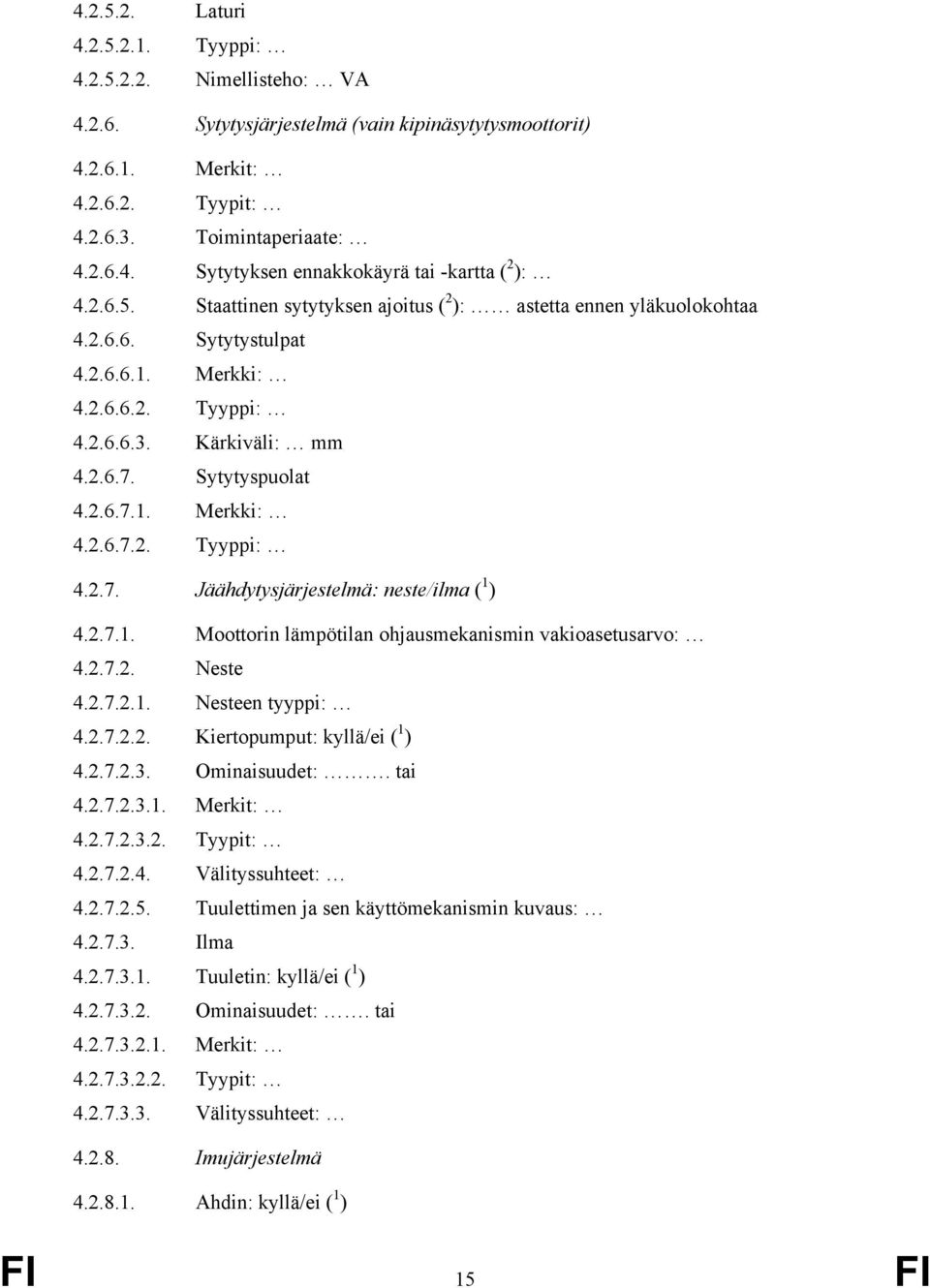

16 Laturi Tyyppi: Nimellisteho: VA Sytytysjärjestelmä (vain kipinäsytytysmoottorit) Merkit: Tyypit: Toimintaperiaate: Sytytyksen ennakkokäyrä tai -kartta ( 2 ): Staattinen sytytyksen ajoitus ( 2 ): astetta ennen yläkuolokohtaa Sytytystulpat Merkki: Tyyppi: Kärkiväli: mm Sytytyspuolat Merkki: Tyyppi: Jäähdytysjärjestelmä: neste/ilma ( 1 ) Moottorin lämpötilan ohjausmekanismin vakioasetusarvo: Neste Nesteen tyyppi: Kiertopumput: kyllä/ei ( 1 ) Ominaisuudet:. tai Merkit: Tyypit: Välityssuhteet: Tuulettimen ja sen käyttömekanismin kuvaus: Ilma Tuuletin: kyllä/ei ( 1 ) Ominaisuudet:. tai Merkit: Tyypit: Välityssuhteet: Imujärjestelmä Ahdin: kyllä/ei ( 1 ) FI 15 FI

17 Merkit: Tyypit: Järjestelmän kuvaus (esim. suurin ahtopaine: kpa; ohivirtausventtiili, jos sellainen on): Välijäähdytin: kyllä/ei ( 1 ) Tyyppi: ilma-ilma/ilma-vesi( 1 ) Imun alipaine moottorin nimellispyörintänopeudella ja 100 prosentin kuormituksella (vain puristussytytysmoottorit): Pienin sallittu: kpa Suurin sallittu: kpa (Vain Euro VI) Imun todellinen alipaine moottorin nimellispyörintänopeudella ja ajoneuvon 100 prosentin kuormituksella: kpa Imuputkien ja niiden apulaitteiden kuvaus ja piirustukset (kokoojakammio, lämmityslaite, lisäimuaukot jne.): Imusarjan kuvaus (myös piirustukset ja/tai valokuvat): Ilmansuodatin, piirustukset: tai Merkit: Tyypit: Imuäänenvaimennin, piirustukset: tai Merkit: Tyypit: Pakojärjestelmä Pakosarjan kuvaus ja/tai piirustus: Pakojärjestelmän kuvaus ja/tai piirustus: (Vain Euro VI) Sellaisten pakojärjestelmän osien kuvaus ja/tai piirustus, jotka ovat osa moottorijärjestelmää Suurin sallittu pakokaasun vastapaine moottorin nimellispyörintänopeudella ja 100 prosentin kuormituksella (vain puristussytytysmoottorit): kpa (Vain Euro VI) Pakokaasun todellinen vastapaine moottorin nimellispyörintänopeudella ja ajoneuvon 100 prosentin kuormituksella (vain puristussytytysmoottorit): kpa Pakoäänenvaimentimien tyyppi, merkintä: Jos oleellista ulkopuolisen melun kannalta: melua rajoittavat toimenpiteet moottoritilassa ja moottorissa: Pakoaukon sijainti: Kuitumaisia aineita sisältävä pakoäänenvaimennin: Koko pakojärjestelmän tilavuus: dm 3 FI 16 FI

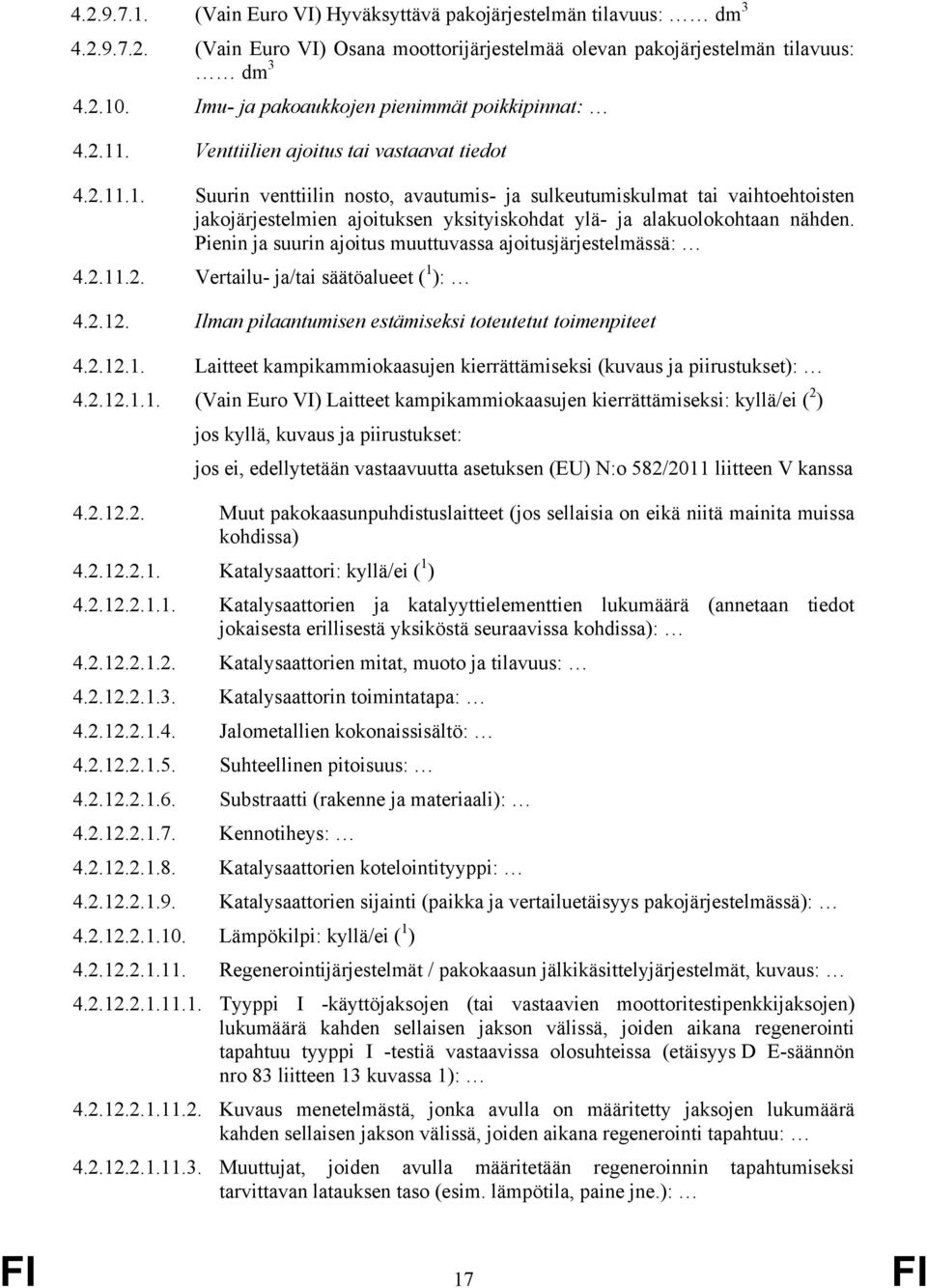

18 (Vain Euro VI) Hyväksyttävä pakojärjestelmän tilavuus: dm (Vain Euro VI) Osana moottorijärjestelmää olevan pakojärjestelmän tilavuus: dm Imu- ja pakoaukkojen pienimmät poikkipinnat: Venttiilien ajoitus tai vastaavat tiedot Suurin venttiilin nosto, avautumis- ja sulkeutumiskulmat tai vaihtoehtoisten jakojärjestelmien ajoituksen yksityiskohdat ylä- ja alakuolokohtaan nähden. Pienin ja suurin ajoitus muuttuvassa ajoitusjärjestelmässä: Vertailu- ja/tai säätöalueet ( 1 ): Ilman pilaantumisen estämiseksi toteutetut toimenpiteet Laitteet kampikammiokaasujen kierrättämiseksi (kuvaus ja piirustukset): (Vain Euro VI) Laitteet kampikammiokaasujen kierrättämiseksi: kyllä/ei ( 2 ) jos kyllä, kuvaus ja piirustukset: jos ei, edellytetään vastaavuutta asetuksen (EU) N:o 582/2011 liitteen V kanssa Muut pakokaasunpuhdistuslaitteet (jos sellaisia on eikä niitä mainita muissa kohdissa) Katalysaattori: kyllä/ei ( 1 ) Katalysaattorien ja katalyyttielementtien lukumäärä (annetaan tiedot jokaisesta erillisestä yksiköstä seuraavissa kohdissa): Katalysaattorien mitat, muoto ja tilavuus: Katalysaattorin toimintatapa: Jalometallien kokonaissisältö: Suhteellinen pitoisuus: Substraatti (rakenne ja materiaali): Kennotiheys: Katalysaattorien kotelointityyppi: Katalysaattorien sijainti (paikka ja vertailuetäisyys pakojärjestelmässä): Lämpökilpi: kyllä/ei ( 1 ) Regenerointijärjestelmät / pakokaasun jälkikäsittelyjärjestelmät, kuvaus: Tyyppi I -käyttöjaksojen (tai vastaavien moottoritestipenkkijaksojen) lukumäärä kahden sellaisen jakson välissä, joiden aikana regenerointi tapahtuu tyyppi I -testiä vastaavissa olosuhteissa (etäisyys D E-säännön nro 83 liitteen 13 kuvassa 1): Kuvaus menetelmästä, jonka avulla on määritetty jaksojen lukumäärä kahden sellaisen jakson välissä, joiden aikana regenerointi tapahtuu: Muuttujat, joiden avulla määritetään regeneroinnin tapahtumiseksi tarvittavan latauksen taso (esim. lämpötila, paine jne.): FI 17 FI

19 Kuvaus menetelmästä, jonka avulla järjestelmä ladataan E-säännön nro 83 liitteessä 13 olevassa 3.1 kohdassa kuvatussa testimenettelyssä: Tavanomainen käyttölämpötila-alue: K Kuluvat reagenssit: kyllä/ei ( 1 ) Katalyysitoimintaan tarvittavan reagenssin tyyppi ja pitoisuus: Reagenssin tavanomainen käyttölämpötila-alue: K Kansainvälinen standardi: Reagenssin täyttöväli: jatkuva/huolto ( 1 ) Katalysaattorin merkki: Osan tunnistusnumero: Happianturi: kyllä/ei ( 1 ) Merkki: Sijainti: Säätöalue: Tyyppi: Osan tunnistusnumero: Ilmansyöttö: kyllä/ei ( 1 ) Tyyppi (ilmapulssi, ilmapumppu jne.): Pakokaasujen takaisinkierrätys (EGR): kyllä/ei ( 1 ) Ominaisuudet (merkki, tyyppi, virtaus jne.): Vesijäähdytysjärjestelmä: kyllä/ei ( 1 ) Haihtumispäästöjen rajoitusjärjestelmä: kyllä/ei ( 1 ) Laitteiden yksityiskohtainen kuvaus ja niiden viritystila: Piirustus haihtumispäästöjen rajoitusjärjestelmästä: Piirustus hiilisäiliöstä: Säiliössä olevan hiilen massa: g Polttonestesäiliön kaavio tilavuus- ja materiaalitietoineen: Piirustus polttonestesäiliön ja pakojärjestelmän välisestä lämpökilvestä: Hiukkasloukku: kyllä/ei ( 1 ) Hiukkasloukun mitat, muoto ja tilavuus: Hiukkasloukun rakenne: Sijainti (vertailuetäisyys pakojärjestelmässä): Talteenottomenetelmä tai -järjestelmä, kuvaus ja/tai piirustus Tyyppi I -käyttöjaksojen (tai vastaavien moottoritestipenkkijaksojen) lukumäärä kahden sellaisen jakson välissä, joiden aikana regenerointi tapahtuu tyyppi I -testiä vastaavissa olosuhteissa (etäisyys D E-säännön nro 83 liitteen 13 kuvassa 1): FI 18 FI

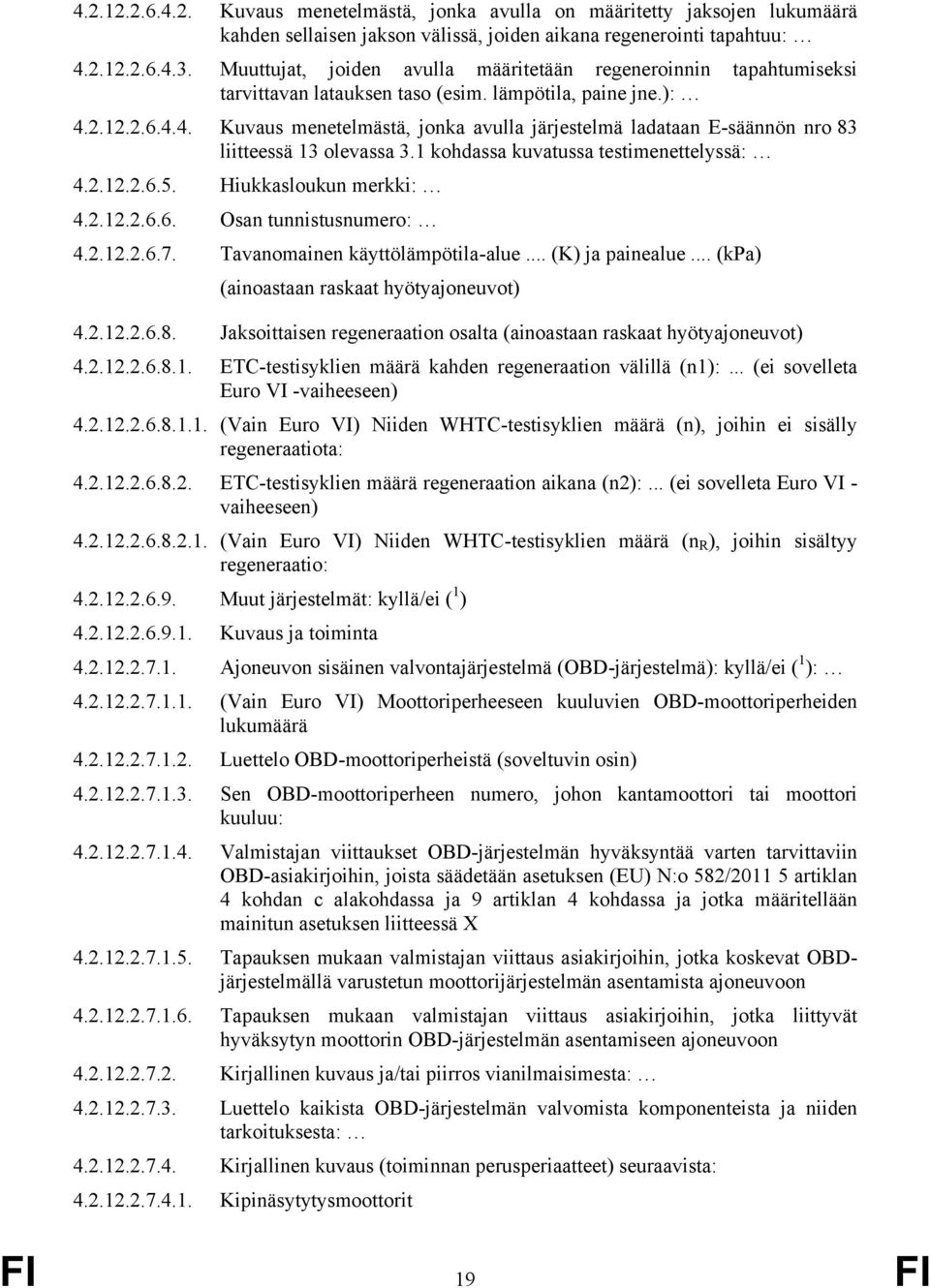

20 Kuvaus menetelmästä, jonka avulla on määritetty jaksojen lukumäärä kahden sellaisen jakson välissä, joiden aikana regenerointi tapahtuu: Muuttujat, joiden avulla määritetään regeneroinnin tapahtumiseksi tarvittavan latauksen taso (esim. lämpötila, paine jne.): Kuvaus menetelmästä, jonka avulla järjestelmä ladataan E-säännön nro 83 liitteessä 13 olevassa 3.1 kohdassa kuvatussa testimenettelyssä: Hiukkasloukun merkki: Osan tunnistusnumero: Tavanomainen käyttölämpötila-alue... (K) ja painealue... (kpa) (ainoastaan raskaat hyötyajoneuvot) Jaksoittaisen regeneraation osalta (ainoastaan raskaat hyötyajoneuvot) ETC-testisyklien määrä kahden regeneraation välillä (n1):... (ei sovelleta Euro VI -vaiheeseen) (Vain Euro VI) Niiden WHTC-testisyklien määrä (n), joihin ei sisälly regeneraatiota: ETC-testisyklien määrä regeneraation aikana (n2):... (ei sovelleta Euro VI - vaiheeseen) (Vain Euro VI) Niiden WHTC-testisyklien määrä (n R ), joihin sisältyy regeneraatio: Muut järjestelmät: kyllä/ei ( 1 ) Kuvaus ja toiminta Ajoneuvon sisäinen valvontajärjestelmä (OBD-järjestelmä): kyllä/ei ( 1 ): (Vain Euro VI) Moottoriperheeseen kuuluvien OBD-moottoriperheiden lukumäärä Luettelo OBD-moottoriperheistä (soveltuvin osin) Sen OBD-moottoriperheen numero, johon kantamoottori tai moottori kuuluu: Valmistajan viittaukset OBD-järjestelmän hyväksyntää varten tarvittaviin OBD-asiakirjoihin, joista säädetään asetuksen (EU) N:o 582/ artiklan 4 kohdan c alakohdassa ja 9 artiklan 4 kohdassa ja jotka määritellään mainitun asetuksen liitteessä Tapauksen mukaan valmistajan viittaus asiakirjoihin, jotka koskevat OBDjärjestelmällä varustetun moottorijärjestelmän asentamista ajoneuvoon Tapauksen mukaan valmistajan viittaus asiakirjoihin, jotka liittyvät hyväksytyn moottorin OBD-järjestelmän asentamiseen ajoneuvoon Kirjallinen kuvaus ja/tai piirros vianilmaisimesta: Luettelo kaikista OBD-järjestelmän valvomista komponenteista ja niiden tarkoituksesta: Kirjallinen kuvaus (toiminnan perusperiaatteet) seuraavista: Kipinäsytytysmoottorit FI 19 FI

21 Katalysaattorin valvonta: Sytytyskatkojen havaitseminen: Happianturin valvonta: Muut komponentit, joita OBD-järjestelmä valvoo: Puristussytytysmoottorit: Katalysaattorin valvonta: Hiukkasloukun valvonta: Sähköisen polttoaineensyöttöjärjestelmän valvonta: deno x -järjestelmän valvonta: Muut komponentit, joita OBD-järjestelmä valvoo: Vianilmaisimen aktivoitumisehdot (kiinteä ajokertamäärä tai tilastollinen menetelmä): Luettelo kaikista OBD-järjestelmän tulostuskoodeista ja tietojen esitysmuodosta (selityksin varustettuna): Ajoneuvon valmistajan on toimitettava erityisesti seuraavat lisätiedot, jotta OBD-järjestelmän kanssa yhteensopivien varaosien sekä vianmääritykseen käytettävien välineiden ja testilaitteiden valmistus on mahdollista Ajoneuvon alkuperäisessä tyyppihyväksynnässä käytettyjen esivakauttavien syklien tyypin ja lukumäärän kuvaus Sen OBD-demonstraatiosyklin tyypin kuvaus, jota käytettiin ajoneuvon alkuperäisessä tyyppihyväksynnässä OBD-järjestelmän valvoman komponentin osalta Kattava asiakirja, jossa kuvataan kaikki ne komponentit, joita tarkkaillaan anturilla vianmääritykseen ja vianilmaisimen aktivoitumiseen liittyvän järjestelmän yhteydessä (käyntijaksojen kiinteä lukumäärä tai tilastollinen menetelmä), mukaan luettuna anturilla tarkkailtujen merkityksellisten toissijaisten parametrien luettelo kunkin OBD-järjestelmällä valvotun komponentin osalta. Luettelo kaikista OBD-järjestelmän niistä tulostuskoodeista ja niiden tietojen esitysmuodosta (selityksin varustettuna), jotka koskevat päästöihin liittyviä ja päästöihin liittymättömiä yksittäisiä käyttövoimajärjestelmän komponentteja, kun komponentin valvontaa käytetään vianilmaisimen aktivoitumisen määrittämiseen, mukaan luettuna tyhjentävä selitys erityisesti palvelussa $05 (testiarvot ID $21 FF) ja palvelussa $06 annetuista tiedoista. Jos kyse on ajoneuvotyypeistä, jotka käyttävät tietoyhteyttä standardin ISO Road vehicles Diagnostics on Controller Area Network (CAN) Part 4: Requirements for emissions-related systems mukaisesti, palvelussa $06 (testiarvot ID $00 FF) annetuista tiedoista on annettava tyhjentävä selitys jokaisen tuetun OBD-valvonta-ID:n osalta Edellä olevassa kohdassa vaaditut tiedot voidaan antaa täydentämällä ja kohdassa esitetty taulukko. FI 20 FI

22 Kevyet hyötyajoneuvot Komponentti Vikakoodi Valvontastrategia Vianmääritysperusteet Vianilmaisimen Toissijaiset aktivoitumisperusteet parametrit Esivakautus Demonstrointitesti Katalysaattori P0420 Happianturien 1 ja 2 signaalit Anturien 1 ja 2 signaalien erotus 3. sykli Moottorin pyörintänopeus ja kuormitus, A/F-moodi, katalysaattorin lämpötila Kaksi tyyppi I - sykliä Tyyppi I Raskaat hyötyajoneuvot: Komponentti Vikakoodi Valvontastrategia Vianmääritysperusteet Vianilmaisimen Toissijaiset aktivoitumisperusteet parametrit Esivakautus Demonstrointitesti SCRkatalyytti Pxxx NO x -anturi 1:n ja 2:n signaalit Anturi 1:n ja 2:n signaalien erotus 3. sykli Moottorin pyörintänopeus ja kuormitus, katalyytin lämpötila, reagenssin toiminta Kolme OBDtestisykliä (kolme lyhyttä ESCsykliä) OBD-testisykli (lyhyt ESCsykli) (Vain Euro VI) OBD-yhteyskäytäntöstandardi: ( 7 ) (Vain Euro VI) Valmistajan viittaus OBD-tietoihin, joista säädetään asetuksen (EU) N:o 582/ artiklan 4 kohdan d alakohdassa ja 9 artiklan 4 kohdassa ja joita tarvitaan OBD-järjestelmän tietojen ja korjausja huoltotietojen saatavuutta koskevien vaatimusten täyttämiseksi, tai Vaihtoehtona kohdassa tarkoitetulle valmistajan viittaukselle viittaus asetuksen (EU) N:o 582/2011 liitteen I lisäyksessä 4 vahvistetun ilmoituslomakkeen liitteeseen, joka sisältää seuraavan taulukon täytettynä annetun esimerkin mukaisesti: Komponentti Vikakoodi Valvontastrategia Vianmääritysperusteet Vianilmaisimen aktivoitumisperusteet Toissijaiset parametrit Esivakautus Demonstrointitesti Katalysaattori P0420 Happianturien 1 ja 2 signaalit Anturien 1 ja 2 signaalien erotus 3. sykli Moottorin pyörintänopeus, kuormitus, A/Fmoodi, katalysaattorin lämpötila Kaksi tyypin 1 sykliä Tyyppi (Vain Euro VI) Ajoneuvossa olevat OBD-komponentit Asetuksen (EU) N:o 582/2011 liitteessä olevassa kohdassa säädetty vaihtoehtoinen hyväksyntä: kyllä/ei ( 1 ) Ajoneuvossa olevien OBD-komponenttien luettelo FI 21 FI

23 Kirjallinen kuvaus ja/tai piirros vianilmaisimesta ( 9 ) Kirjallinen kuvaus ja/tai piirros OBD-järjestelmän tietoliikennerajapinnasta ajoneuvon ulkopuolelle ( 9 ) Muut järjestelmät (kuvaus ja toiminta): (Vain Euro VI) Typen oksidien poistojärjestelmien oikean toiminnan varmistamiseen liittyvät järjestelmät Kuljettajan toimenpiteitä vaativa järjestelmä (Vain Euro VI) Pelastustoimessa tai 2 artiklan 3 kohdan b alakohdassa tarkoitetuissa ajoneuvoissa käytettäväksi tarkoitettu moottori, jossa kuljettajan toimenpiteitä vaativa järjestelmä on pysyvästi deaktivoitu: kyllä/ei ( 1 ) Ryömintätilan aktivointi pois käytöstä uudelleenkäynnistyksen jälkeen / pois käytöstä tankkauksen jälkeen / pois käytöstä pysäköinnin jälkeen ( 1 )( 7 ) (Vain Euro VI) Typen oksidien poistojärjestelmien oikean toiminnan varmistamisen yhteydessä tarkasteltavaan moottoriperheeseen kuuluvien OBD-moottoriperheiden lukumäärä (Vain Euro VI) Typen oksidien poistojärjestelmien oikean toiminnan varmistamisen yhteydessä tarkasteltavaan moottoriperheeseen kuuluvien OBD-moottoriperheiden luettelo (soveltuvin osin) (Vain Euro VI) Sen OBD-moottoriperheen numero, johon kantamoottori tai moottori kuuluu (Vain Euro VI) Reagenssin sisältämän tehoaineen pienin pitoisuus, joka ei aiheuta varoitusjärjestelmän aktivoitumista (CD min ): (tilavuusprosenttia) (Vain Euro VI) Soveltuvin osin valmistajan viittaus asiakirjoihin, jotka koskevat typen oksidien poistotoimenpiteiden oikean toiminnan varmistavien järjestelmien asentamista ajoneuvoon (Vain Euro VI) Ajoneuvossa olevat komponentit, joiden tarkoituksena on typen oksidien poistojärjestelmän oikean toiminnan varmistaminen Ajoneuvossa olevien sellaisten komponenttien luettelo, joiden tarkoituksena on typen oksidien poistojärjestelmän oikean toiminnan varmistaminen Soveltuvin osin valmistajan viittaus asiakirjoihin, jotka liittyvät hyväksytyn moottorin typen oksidien poistojärjestelmän oikean toiminnan varmistavien järjestelmien asentamiseen ajoneuvoon Kirjallinen kuvaus ja/tai piirros varoitussignaalista ( 9 ) Asetuksen (EU) N:o 582/2011 liitteessä III olevassa 2.1 kohdassa säädetty vaihtoehtoinen hyväksyntä: kyllä/ei ( 1 ) Lämmitetty/lämmittämätön reagenssisäiliö ja -annostusjärjestelmä (ks. E- säännön nro 49 liitteessä 11 oleva 2.4 kohta) Vääntömomentin rajoitin: kyllä/ei ( 1 ) Vääntömomentin rajoittimen aktivoitumisen kuvaus (ainoastaan raskaat hyötyajoneuvot): FI 22 FI

24 Täyden kuormituksen rajoituksen kuvaus (ainoastaan raskaat hyötyajoneuvot): Savun tiheys Absorptiokertoimen tunnuksen sijainti (ainoastaan puristussytytysmoottorit): Teho kuudessa mittauspisteessä (ks. E-sääntö nro 24) Moottorin testipenkissä/ajoneuvossa mitattu teho ( 1 ) Ilmoitetut nopeudet ja tehot Mittauspisteet Moottorin pyörintänopeus (rpm) Teho (kw) Polttoaineenkulutuksen vähentämiseksi suunniteltujen laitteiden ominaisuudet (jos niitä ei ilmoiteta muissa kohdissa): Nestekaasun syöttöjärjestelmä: kyllä/ei ( 1 ) E-säännön nro 34 mukainen tyyppihyväksyntänumero: Moottorinhallinnan elektroninen valvontayksikkö nestekaasusyötön osalta Merkit: Tyypit: Päästöihin liittyvät säätömahdollisuudet: Lisäasiakirjat Kuvaus katalysaattorin suojauksesta vaihdettaessa polttoaine bensiinistä nestekaasuun tai päinvastoin: Järjestelmän kokoonpano (sähkökytkennät, alipainekytkennät, tasausletkut jne.): Piirros tunnuksesta: Maakaasun syöttöjärjestelmä: kyllä/ei ( 1 ) E-säännön nro 34 mukainen tyyppihyväksyntänumero: FI 23 FI

25 Moottorin hallinnan elektroninen valvontayksikkö maakaasusyötön osalta: Merkit: Tyypit: Päästöihin liittyvät säätömahdollisuudet: Lisäasiakirjat Kuvaus katalysaattorin suojauksesta vaihdettaessa polttoaine bensiinistä maakaasuun tai päinvastoin: Järjestelmän kokoonpano (sähkökytkennät, alipainekytkennät, tasausletkut jne.): Piirros tunnuksesta: Raskaiden hyötyajoneuvojen kaasukäyttöisiä moottoreita koskevia erityistietoja (Jos järjestelmän kokoonpano on erilainen, annetaan vastaavat tiedot.) Polttoaine: nestekaasu / H-ryhmän maakaasu / L-ryhmän maakaasu / HLryhmän maakaasu ( 1 ) Paineensäätimet tai höyrystin/paineensäätimet ( 1 ) Merkit: Tyypit: Paineenalennusvaiheiden lukumäärä: Viimeisen vaiheen paine vähintään: kpa enintään: kpa Pääsäätöpisteiden lukumäärä: Joutokäynnin säätöpisteiden lukumäärä: Tyyppihyväksyntänumero: Polttoainejärjestelmä: sekoitusyksikkö / kaasuruiskutus / nesteruiskutus / suoraruiskutus ( 1 ) Seoksen säätö: Järjestelmän kuvaus ja/tai kaavio ja piirustukset: Tyyppihyväksyntänumero: Sekoitusyksikkö Määrä: Merkit: Tyypit: Sijainti: Säätömahdollisuudet: Tyyppihyväksyntänumero: FI 24 FI

26 Imusarjaruiskutus Ruiskutus: yksipiste/monipiste ( 1 ) Ruiskutus: jatkuva/samanaikainen/jaksoittainen ( 1 ) Ruiskutuslaitteisto Merkit: Tyypit: Säätömahdollisuudet: Tyyppihyväksyntänumero: Syöttöpumppu (tarvittaessa) Merkit: Tyypit: Tyyppihyväksyntänumero: Ruiskutussuuttimet Merkit: Tyypit: Tyyppihyväksyntänumero: Suoraruiskutus Ruiskutuspumppu/paineensäädin ( 1 ) Merkit: Tyypit: Ruiskutusennakon säädin: Tyyppihyväksyntänumero: Ruiskutussuuttimet Merkit: Tyypit: Avautumispaine tai ominaiskaavio ( 2 ): Tyyppihyväksyntänumero: Elektroninen ohjausyksikkö (ECU) Merkit: Tyypit: Säätömahdollisuudet: Ohjelmiston kalibrointinumerot: Erityislaitteet käytettäessä polttoaineena maakaasua Vaihtoehto 1 (ainoastaan, jos moottorin hyväksyntä koskee useita eri polttoainekoostumuksia) (Vain Euro VI) Itsesäätyvä: kyllä/ei ( 1 ) FI 25 FI

27 (Vain Euro VI) Kalibrointi tietylle kaasukoostumukselle: H-/L-/HLmaakaasu ( 1 ) Muunnos tietylle kaasukoostumukselle: H t -/L t -/HL t -maakaasu ( 1 ) Polttoaineen koostumus: metaani (CH 4 ): perusarvo:. mooli-% etaani (C 2 H 6 ): perusarvo:. mooli-% propaani (C 3 H 8 ): perusarvo:. mooli-% butaani (C 4 H 10 ): perusarvo:. mooli-% C 5 /C 5 +: perusarvo:. mooli-% happi (O 2 ): perusarvo:. mooli-% inertti (N 2, He jne.): perusarvo:. mooli-% vähintään... mooli- % vähintään... mooli- % vähintään... mooli- % vähintään... mooli- % vähintään... mooli- % vähintään... mooli- % vähintään... mooli- % enintään... mooli-% enintään... mooli-% enintään... mooli-% enintään... mooli-% enintään... mooli-% enintään... mooli-% enintään... mooli-% Ruiskutussuuttimet Merkit: Tyypit: Muut (jos sellaisia on): Vaihtoehto 2 (ainoastaan, jos hyväksyntä koskee useita eri polttoainekoostumuksia) Tapauksen mukaan valmistajan viittaus asiakirjoihin, jotka koskevat dualfuel-moottorin asentamista ajoneuvoon ( x1 ) Vedynsyöttöjärjestelmä: kyllä/ei ( 1 ) Euroopan parlamentin ja neuvoston asetuksen (EY) N:o 79/ mukainen EU-tyyppihyväksyntänumero: Moottorin hallinnan elektroninen valvontayksikkö vedynsyötön osalta Merkit: Tyypit: Päästöihin liittyvät säätömahdollisuudet: Lisäasiakirjat 2 Euroopan parlamentin ja neuvoston asetus (EY) N:o 79/2009, annettu 14 päivänä tammikuuta 2009, vetykäyttöisten moottoriajoneuvojen tyyppihyväksynnästä ja direktiivin 2007/46/EY muuttamisesta (EUVL L 35, , s. 32). FI 26 FI

28 Kuvaus katalysaattorin suojauksesta vaihdettaessa polttoaine bensiinistä vetyyn tai päinvastoin: Järjestelmän kokoonpano (sähkökytkennät, alipainekytkennät, tasausletkut jne.): Piirros tunnuksesta: Vety-maakaasuseoksen syöttöjärjestelmä: kyllä/ei ( 1 ) Vedyn prosenttiosuus polttoaineessa (valmistajan määrittelemä enimmäismäärä): E-säännön nro 110 mukainen EU-tyyppihyväksyntänumero: Moottorin hallinnan elektroninen valvontayksikkö vety-maakaasuseoksen syötön osalta Merkit: Tyypit: Päästöihin liittyvät säätömahdollisuudet: Lisäasiakirjat Kuvaus katalysaattorin suojauksesta vaihdettaessa polttoaine bensiinistä vety-maakaasuseokseen tai päinvastoin: Järjestelmän kokoonpano (sähkökytkennät, alipainekytkennät, tasausletkut jne.): Piirros tunnuksesta: 4.3. Sähkömoottori Tyyppi (käämitys, magnetointi): Suurin tuntiteho: kw Suurin nettoteho ( n ) kw (valmistajan ilmoittama arvo) minuutin suurin teho ( n ) kw (valmistajan ilmoittama arvo) Käyttöjännite: V Akku Kennojen lukumäärä: Massa: kg Kapasiteetti: Ah Sijainti ajoneuvossa: 4.4. Moottoriyhdistelmä Sähkökäyttöinen hybridiajoneuvo: kyllä/ei ( 1 ) FI 27 FI
